Корпус SilverStone Fortress FT03-Mini



SilverStone Fortress FT03-Mini

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

В 2011 году компания Silverstone представила корпус необычной конструкции под названием Fortress FT03, который предусматривал установку системных плат формата microATX и полноразмерных блоков питания. Спустя год у «крепости» появился новый родственник под названием Fortress FT03-Mini. Он практически полностью повторяет внешний облик своего прародителя, однако существенно уменьшился в габаритах, сохранив при этом важную особенность оригинала — возможность установки полноразмерных видеокарт длиной до 250 мм.

Silverstone Fortress FT03-Mini поставляется в двух вариантах расцветки: черном и серебристом; к нам на тестирование попал черный вариант. Шасси корпуса выполнено из тонкой стали, в то время как все четыре стенки сделаны из очень прочного толстого алюминия, что, безусловно, благоприятно сказывается на внешнем виде и весе корпуса, но и значительно увеличивает стоимость конечного продукта. На момент написания этой статьи корпус еще не поступил в продажу на территории России, однако, основываясь на цене корпуса для европейского рынка, можно ожидать FT03-Mini в продаже по цене не менее 5000 рублей — это достаточно высокая сумма, тем более когда речь идет о малогабаритном корпусе без блока питания.

SilverStone Fortress FT03-Mini

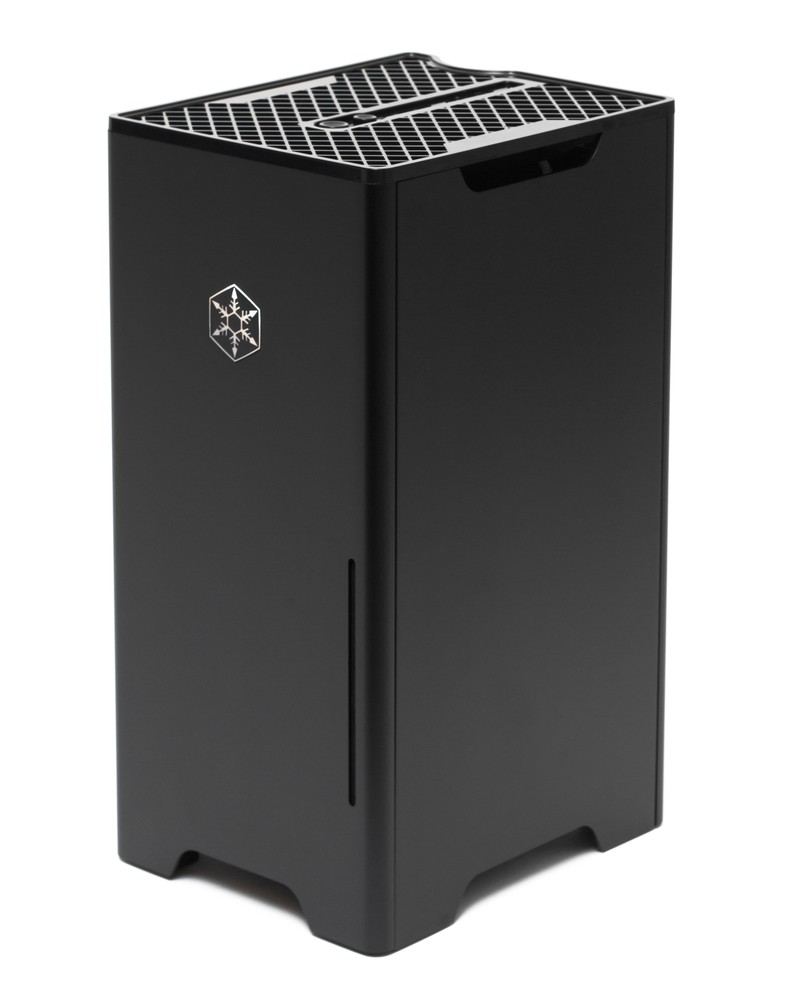

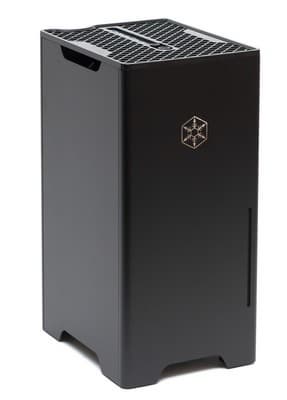

Выглядит новый Fortress очень стильно и лаконично. Такой корпус грешно прятать в темный угол где-нибудь под столом — он так и просится в аккуратную просторную нишу на видном месте или же на стол рядом с не менее привлекательным монитором. Хотя стоит заранее отметить, что шумовые характеристики FT03-Mini и расположение фронтальных портов и кнопок все же делают напольное размещение корпуса более предпочтительным.

Для применения в качестве HTPC Silverstone FT03-Mini подходит далеко не лучшим образом: ему трудно будет найти подходящее место рядом с телевизором — как в традиционной стенке, так и на специализированной полке для Hi-Fi-оборудования. Впрочем, для этих целей есть много других более удачных форм-факторов, в том числе реализованных и моделями Silverstone.

SilverStone Fortress FT03-Mini

Упакован корпус в картонную коробку с цветной полиграфией традиционного хорошего для небюджетных продуктов Silverstone качества. К сожалению, очень удобной встроенной ручки для переноски, как это было в случае с Sugo SG09, здесь не оказалось. Комплект поставки практически минимальный, помимо корпуса и предустановленного вентилятора он включает:

  • переходник для подключения передних портов USB 3.0 к внутренним разъемам системной платы
  • набор крепежных винтов
  • 2 маленькие стяжки для более аккуратного закрепления проводов
  • инструкции по сборке и эксплуатации, в том числе и на русском языке

Инструкция выполнена в виде книжки на 38 страниц, в ней можно найти немало полезной информации не только о процессе сборки ПК в данном корпусе, но и о допустимых габаритах комплектующих: видеокарты, процессорного кулера и блока питания. Русский перевод отдает «машиной», но в целом понять всё можно, благо в инструкции имеется большое количество схематических иллюстраций.

Компоновка

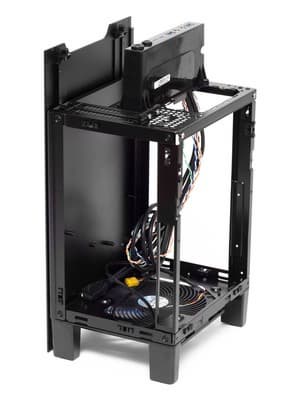

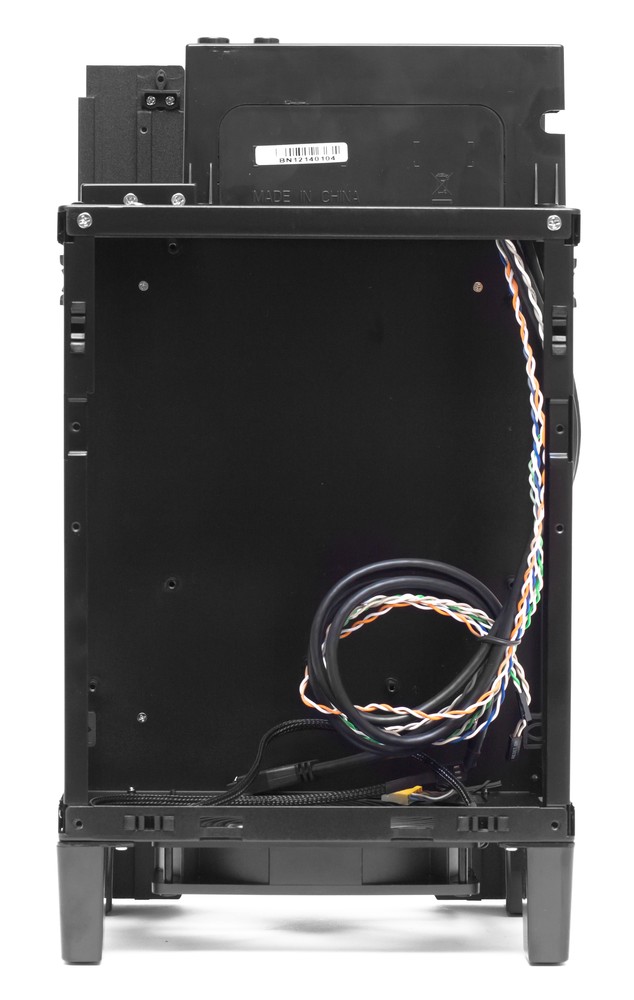

Скомпонован корпус уникальным образом. В однообъемной конструкции главные места отводятся под системную плату формата Mini-ITX, блок питания стандарта SFX и длинную видеокарту. Все прочие компоненты крепятся через стальные адаптеры, находящиеся в тех местах, где для них удалось выкроить немного места.

SilverStone Fortress FT03-Mini

Всего Silverstone Fortress FT03-Mini предусматривает установку двух HDD или SSD ноутбучного формата, одного полноразмерного 3,5″ накопителя и тонкого оптического привода с щелевой загрузкой.

Блок питания вместе с системной платой расположены ближе к верхней части корпуса, причем таким образом, что задние порты ввода/вывода и разъем для силового кабеля выходят на верхнюю стенку, в которой организована своеобразная ниша, призванная скрыть от окружающих подсоединенные к корпусу провода и устройства.

При такой конструкции блок питания оказывается непосредственно над процессорной зоной системной платы, что автоматически накладывает ограничение на максимальную высоту кулера — 78 мм. Это значительно сужает круг мощных и эффективных решений, которые можно установить в FT03-Mini, но выбор по-прежнему есть.

SilverStone Fortress FT03-Mini

Слотов под платы расширения всего 2, и их с удовольствием займет одна крупногабаритная видеокарта. Максимальная длина видеоускорителя составляет, как мы уже отмечали, 250 мм — под эту характеристику попадают далеко не все топовые решения как NVIDIA, так и AMD, поэтому при подборе комплектующих нужно сохранять повышенную внимательность.

Адаптеры для привода и накопителей не представляют особого интереса: крепление во всех случаях винтовое, виброгасящих прокладок нигде не установлено, удобство установки ниже среднего. О них мы подробно расскажем в разделе, посвященном сборке ПК.

Конструкция

Габариты FT03-Mini — 235 (Д) × 189 (Ш) × 394 (В) мм. А вес без упаковки и блока питания составляет 4,7 кг — совсем немного, ведь основным конструкционным материалом, который использован при изготовлении корпуса, является алюминиевый сплав.

Передняя, задняя и правая стенки корпуса очень легко (и иногда даже не к месту) снимаются (отпадают), так как держатся исключительно за счет пластиковых защелок. Никакого другого вида крепления в данном случае не предусмотрено.

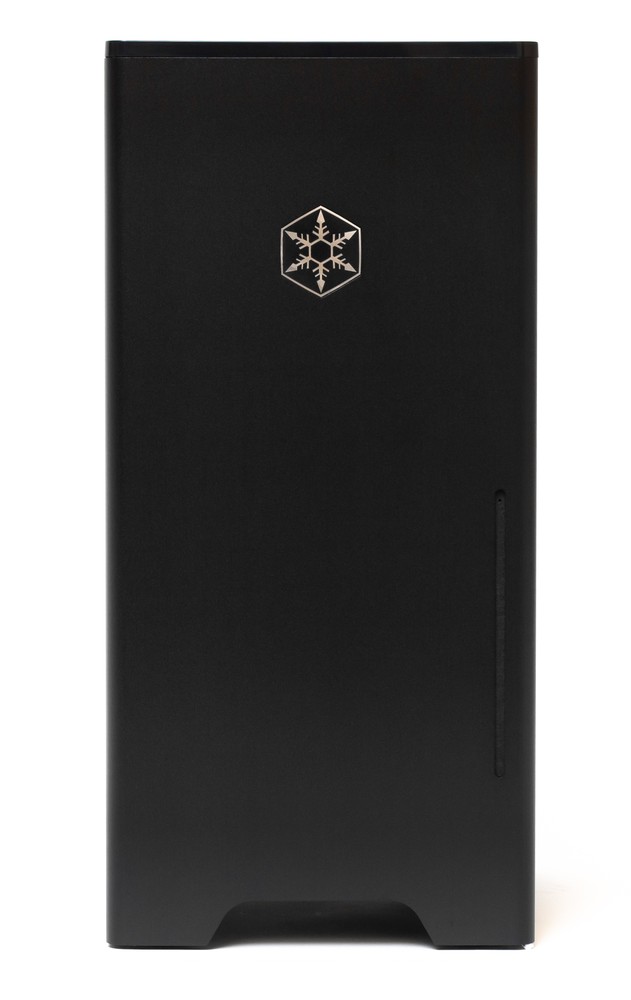

Передняя стенка отличается наличием крупной снежинки — фирменного логотипа компании Silverstone — и аккуратной вертикальной прорези, за которой должен скрываться оптический привод с щелевой загрузкой.

Задняя стенка имеет в верхней части небольшой вырез-арку, именно через этот вырез предполагается относительно незаметно выводить различные провода. Боковые стенки корпуса абсолютно пустые и ничем не отличаются друг от друга.

SilverStone Fortress FT03-Mini

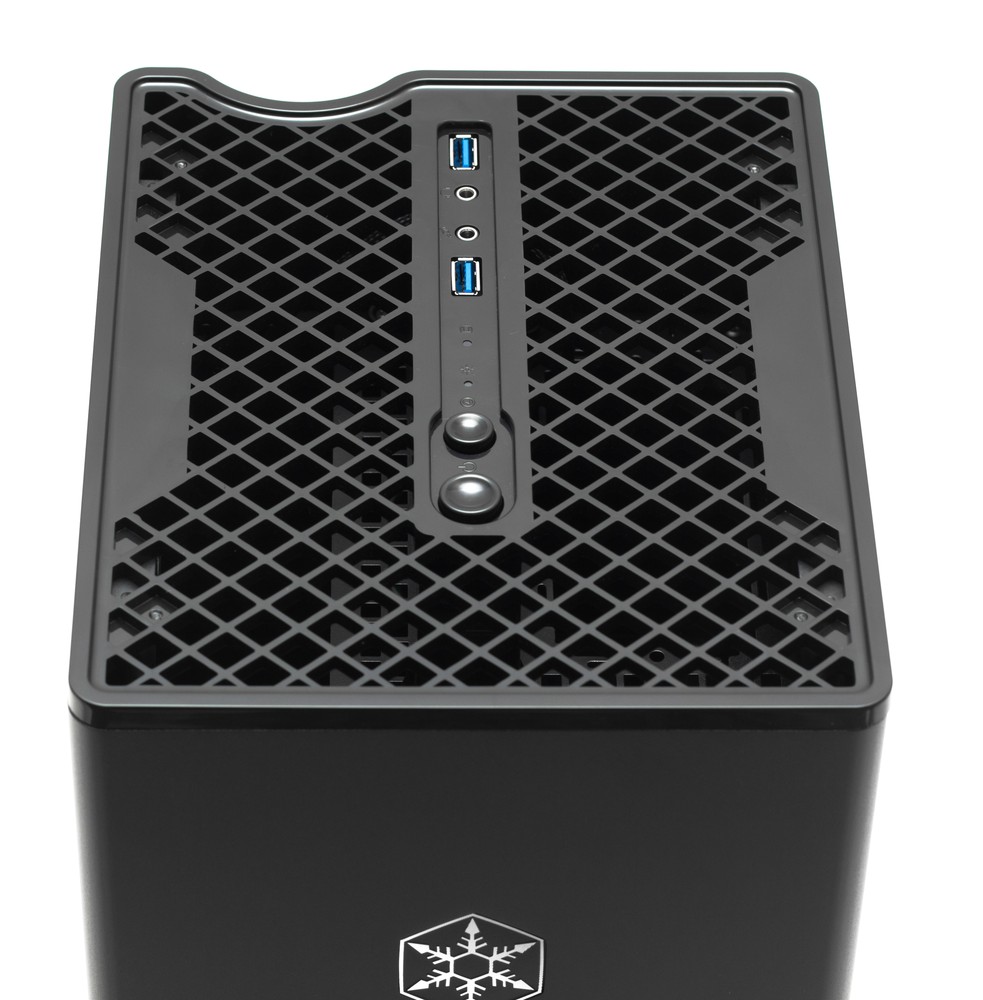

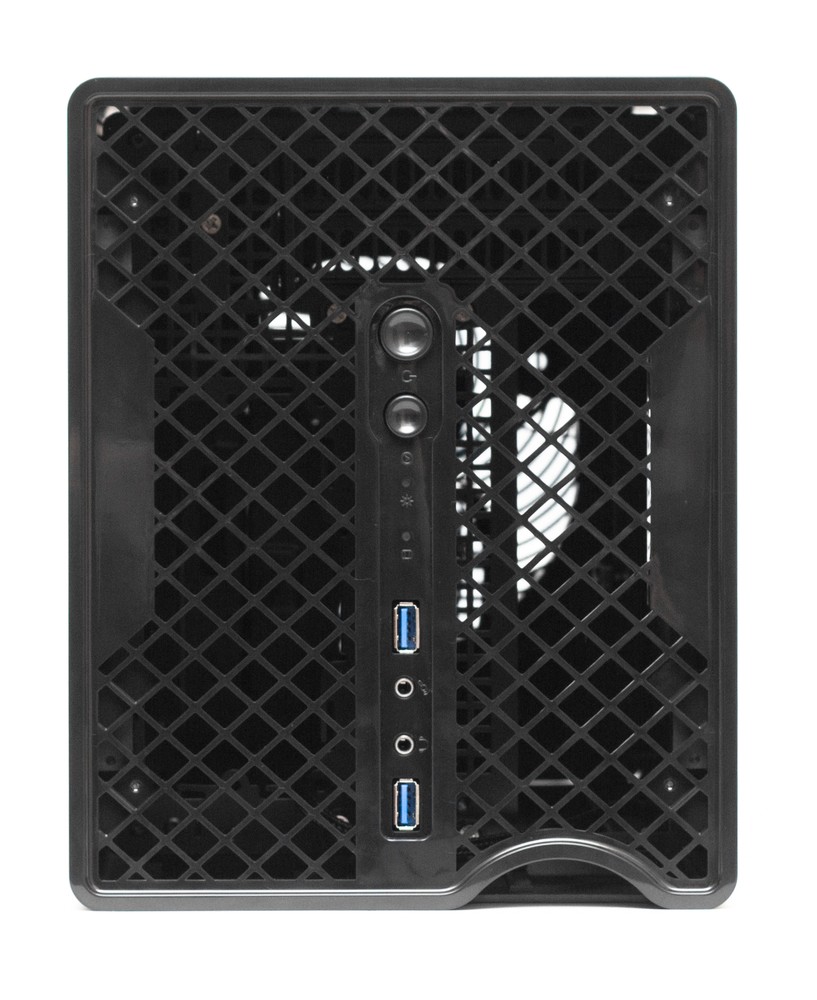

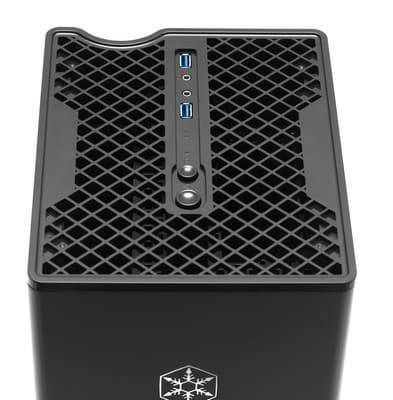

Роль верхней стенки выполняет пластиковая решетка с глянцевым и не очень стойким к появлению царапин покрытием. Решетка держится за счет четырех пластиковых защелок и без труда снимается при приложении небольших усилий. В центре решетки имеется прорезь, через которую выступает блок с фронтальными портами ввода/вывода, светодиодами и кнопками включения и перезагрузки.

Обе кнопки имеют круглую форму, однако диаметр кнопки Power заметно превосходит размер кнопки Reset. Ход кнопок достаточно большой, они приятно подпружинены и издают опять-таки приятный щелчок во время нажатия.

Светодиоды Power и HDD выполнены в синем цвете, их яркость находится на разумном уровне, они не бьют по глазам и не освещают комнату в ночное время суток.

В набор фронтальных портов входят два USB 3.0 (могут быть использованы как USB 2.0), а также стандартные разъемы для подключения микрофона и наушников. USB-порты разнесены на достаточное расстояние друг от друга, проблем с одновременным подключением двух крупногабаритных устройств возникать не должно.

SilverStone Fortress FT03-Mini

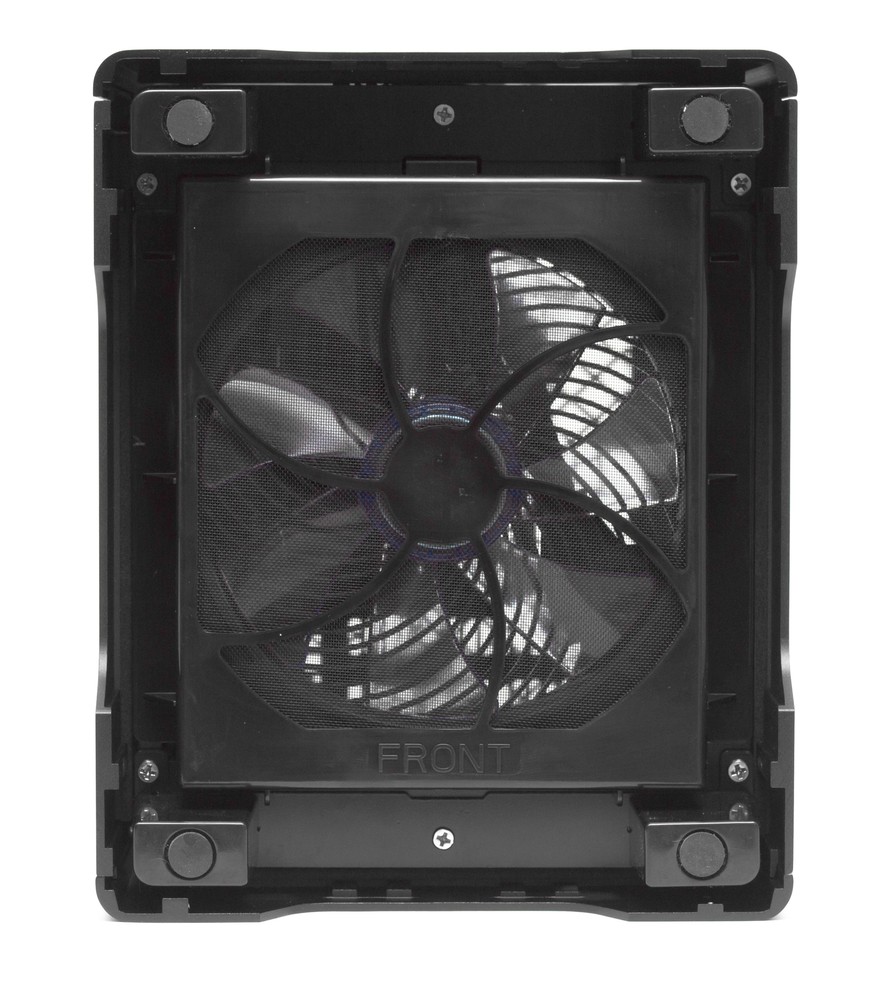

Бо́льшую часть нижней стенки занимает корпусной вентилятор, прикрытый пылевым фильтром. По краям основания расположены четыре пластиковых ножки трапециевидной формы с наконечниками из мягкой резины. Даже несмотря на смещенный к верхней стенке центр тяжести, стои́т Silverstone Fortress FT03-Mini более чем уверенно.

Система вентиляции

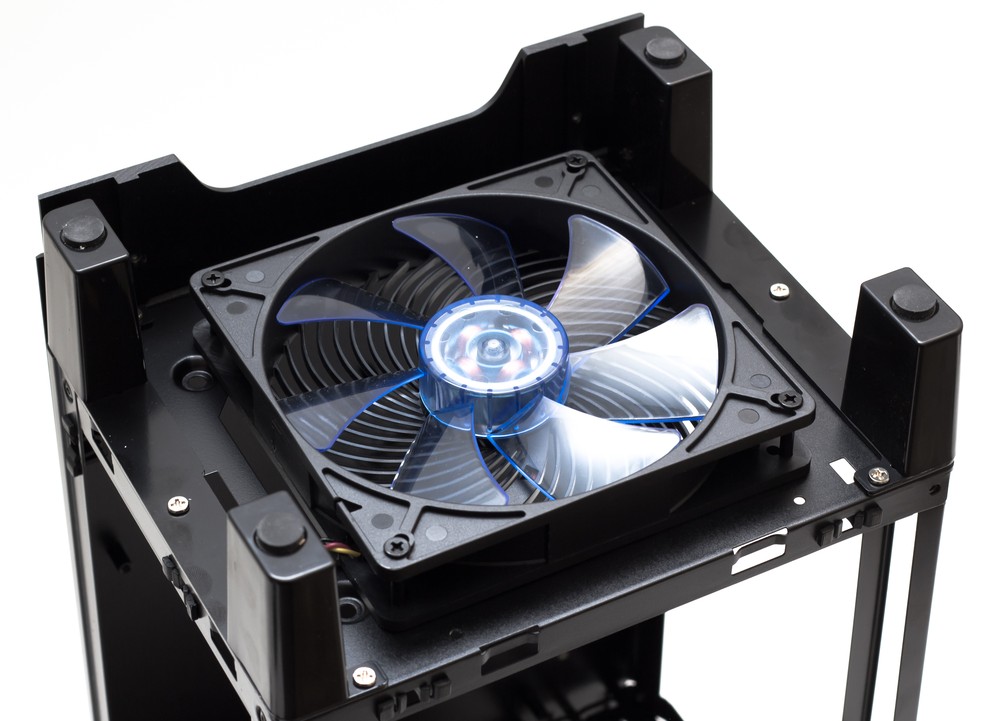

За вентиляцию в корпусе отвечает всего один нагнетающий вентилятор, расположенный на внешней стороне нижней стенки. Его диаметр составляет 140 мм, а номинальная скорость вращения — 1500 оборотов в минуту. Основная задача вентилятора заключается в том, чтобы забирать холодный воздух извне, прогонять его через весь корпус и выбрасывать наружу через решетку на верхней панели.

SilverStone Fortress FT03-Mini

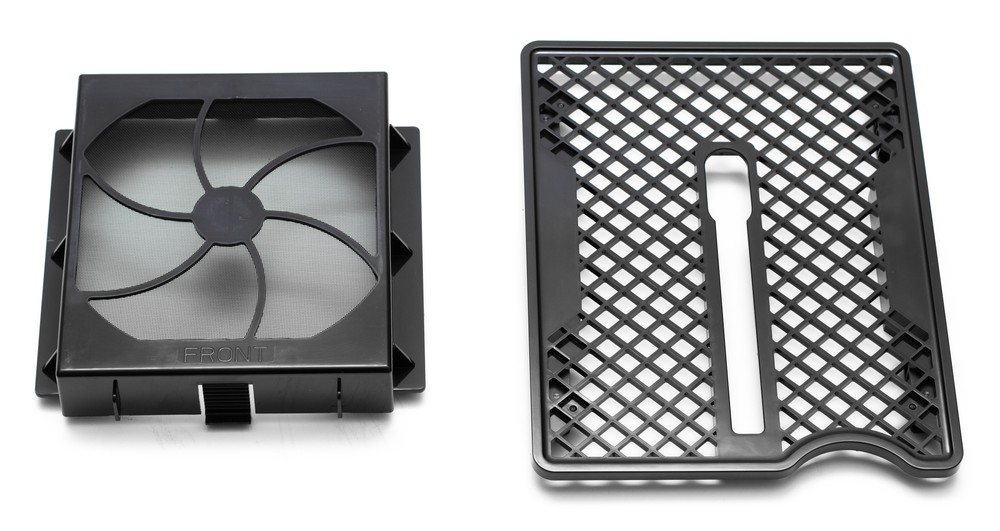

Для защиты содержимого корпуса от пыли служит пылевой фильтр из мелкоячеистой синтетической сетки, обрамленный в пластиковую рамку с защелкой. Его можно быстро снять и поставить на место, но только при условии, что корпус будет лежать на боку.

Примыкание фильтра к шасси достаточно хорошее, обходных путей для пыли практически не остается. Разумеется, пыль будет оседать на корпусе и комплектующих через верхнюю решетку в те моменты, когда компьютер будет выключен. Возможно, производителю стоило подумать об оснащении корпуса вторым аналогичным фильтром.

SilverStone Fortress FT03-Mini

При желании комплектный вентилятор можно заменить на любую другую модель типоразмера 140 или 120 мм. Тип крепления вентилятора — винтовой. Стоит отметить, что вентиляторы с диаметром 120 мм устанавливаются не на внешнюю, а на внутреннюю сторону нижней стенки, уменьшая тем самым количество свободного пространства в и без того небольшом корпусе.

Кроме того, замена вентилятора на 120-миллиметровый аналог не рекомендуется производителем, о чем написано в комплектной инструкции, так как такая замена может негативно сказаться на температурном режиме комплектующих ПК.

Сборка системного блока

Прежде всего стоить отметить, что сборка полноценного ПК даже в достаточно дорогом и «навороченном», но компактном корпусе почти всегда будет значительно сложнее и дольше, чем в простейшем безымянном «тазике» типоразмера miditower и более габаритных. Поэтому большинство затруднительных моментов следует воспринимать не столько в качестве недостатков модели, сколько как особенности, продиктованные обстоятельствами (форм-фактором).

Повторим, что для снятия трех из четырех стенок корпуса не потребуется вообще никаких инструментов и усилий: стенки держатся на своих местах за счет слабых пластиковых защелок. Последняя стенка является несъемной и, по совместительству, служит основанием для системной платы.

SilverStone Fortress FT03-Mini

В монтажные отверстия, соответствующие платам стандарта Mini-ITX, заранее установлены полые шестигранники с резьбой. Дополнительных стоек в комплекте поставки нет.

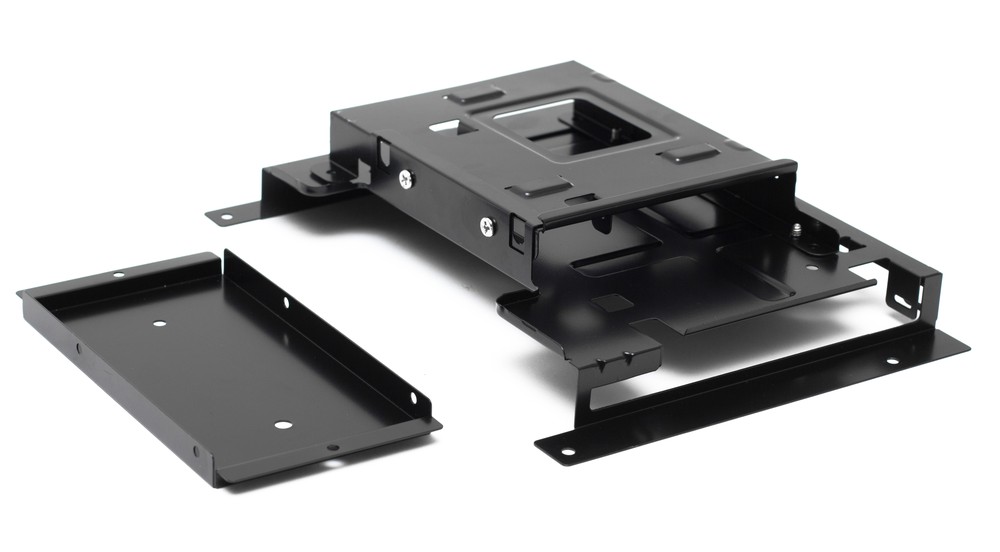

Основной стальной адаптер для установки оптического привода и двух накопителей размера 2,5″ и 3,5″ является разборным и крепится к шасси с помощью четырех винтов под крестовую отвертку. Адаптер для полноразмерного жесткого диска крепится к основной конструкции за счет еще четырех винтов, сам диск внутри адаптера также крепится четырьмя винтами под крестовую отвертку.

SilverStone Fortress FT03-Mini

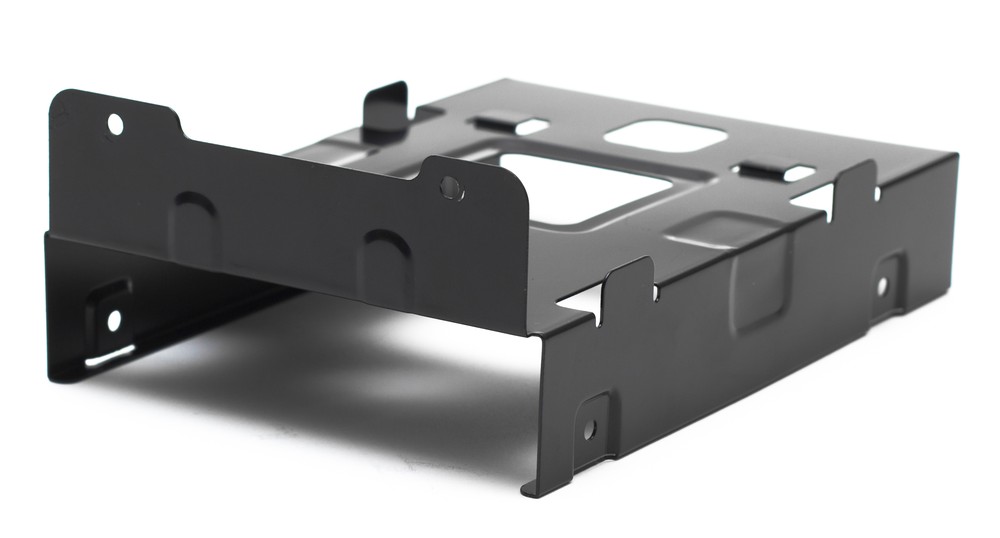

Конструкция адаптера для оптического привода и одного 2,5″ накопителя также является разборной — снова 4 винта для получения доступа к установке диска и еще 4 винта для закрепления его на положенном месте. Оптический привод с щелевой загрузкой и толщиной не более 13 мм устанавливается на отведенное для него место и фиксируется 4 винтами.

SilverStone Fortress FT03-Mini

Отдельный адаптер-«кроватка» для второго накопителя ноутбучного формата находится в нижней части корпуса непосредственно под системной платой. Для его демонтажа необходимо открутить 2 винта с накатной головкой, после чего зафиксировать накопитель 4 винтами и вернуть адаптер на место. В случае установки в этот корпус всего одного HDD или SSD формата 2,5″ данное посадочное место является, на наш взгляд, наиболее удобным.

SilverStone Fortress FT03-Mini

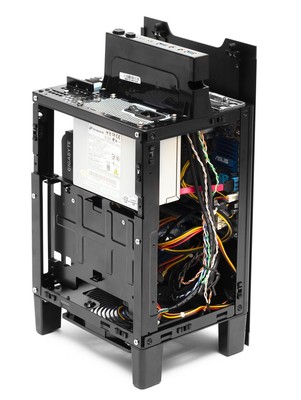

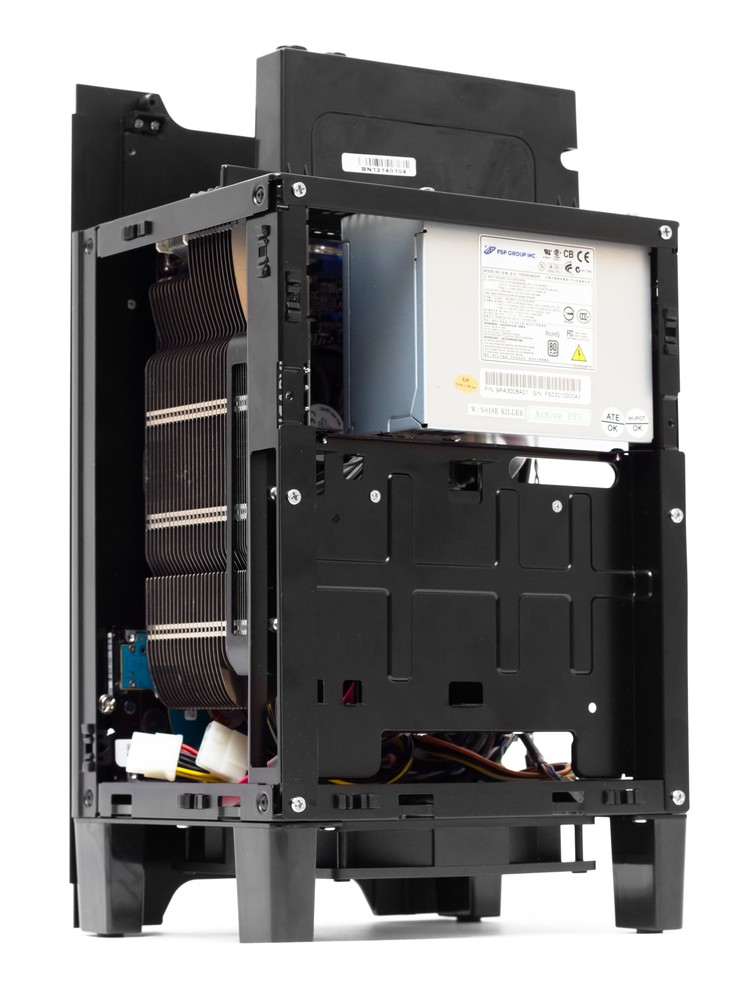

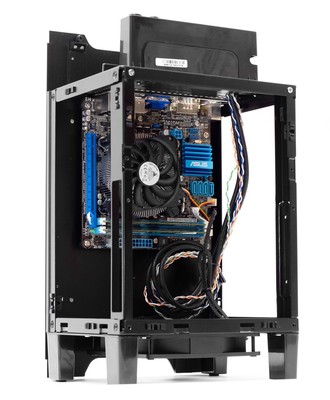

Блок питания просто подставляется в предназначенное для него место и фиксируется винтами. Конструкция корпуса предусматривает два варианта установки БП: вентилятором к процессорному кулеру или же почти впритык к боковой стенке. В нашем случае блок питания был установлен вентилятором к процессорному кулеру, что должно было способствовать лучшему охлаждению центрального процессора.

Здесь очень важно отметить, что большинство модульных блоков питания не позволят использовать все комплектные адаптеры для крепления накопителей, так как выходящие из блока питания провода будут занимать слишком много места в ширину и адаптеры для 3,5″ и 2,5″ дисков физически не смогут быть установлены на свои места. С этой проблемой мы столкнулись при использовании модульного блока питания Silverstone ST45SF-G. С другой стороны, при использовании блоков питания формата SFX с неотключаемым набором проводов таких проблем возникать не должно.

SilverStone Fortress FT03-Mini

Заглушки для плат расширения являются съемными и перфорированы по всей поверхности. Каждую плату можно зафиксировать отдельным винтом или же воспользоваться сдвоенным стальным фиксатором, крепящимся к корпусу с помощью одного винта под крестовую отвертку.

SilverStone Fortress FT03-Mini

Комплектный вентилятор подключается через стандартный трехконтактный разъем, переходников для подключения к блоку питания и каких-либо регуляторов скорости вращения в комплекте нет.

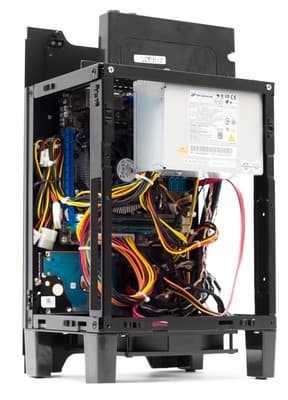

Системы скрытой укладки проводов внутри Fortress FT03-Mini не предусмотрено, вся надежда только на аккуратность сборщика и две маленькие стяжки из комплекта поставки. При этом правильно и аккуратно уложить провода крайне важно, иначе система вентиляции значительно потеряет в эффективности.

SilverStone Fortress FT03-Mini

Порты USB 3.0 с передней панели подключаются монолитной 20-контактной колодкой. В случае необходимости можно использовать переходник на 8-контактную колодку USB 2.0. Аудиоразъемы также подключаются монолитным коннектором с поддержкой стандарта HDA без обратной совместимости с AC’97. Набор проводов для подключения кнопок и индикации представлен традиционной россыпью, встроенного спикера в корпусе нет.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания единственного вентилятора использовался автономный управляемый преобразователь.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

При таких условиях эксперимента при питании вентиляторов от 5 вольт шум находится на низком уровне. В случае размещения корпуса на полу или на тумбе под столом уровень шума несколько снизится, и в этом случае уже можно будет считать систему охлаждения корпуса условно бесшумной.

С ростом напряжения питания вентилятора также увеличивается и уровень шума. При питании вентилятора от 7—10 вольт шум системы охлаждения корпуса можно оценить как находящийся на среднетипичном уровне для жилого помещения в дневное время суток. При питании вентилятора от 12 вольт шум достигает значения в 40 дБА — это граница эргономичного уровня для жилого помещения в дневное время суток. Шум подобного уровня уже хорошо заметен в жилом помещении на расстоянии 2-3 метров от источника.

В целом акустическая эргономика корпуса находится на нормальном уровне.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата ASUS P8H61-I LX
  • Процессор Intel Celeron G540 с боксовым кулером
  • Видеокарта Radeon HD5750 с пассивным охлаждением
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)
  • Блок питания Silverstone ST45SF-G

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. В тех корпусах, где установка дискретного графического ускорителя не представляется возможной, используется интегрированная в процессор графика.

Эффективность корпусного вентилятора была протестирована в двух режимах: номинальном (питание от 12 В) и тихом (питание от 5 В).

Замеры температуры производились программой SpeedFan в следующих режимах:

  • Idle — режим простоя. Работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа. Данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа. Здесь нагрузка на компоненты ПК должна быть максимальной.

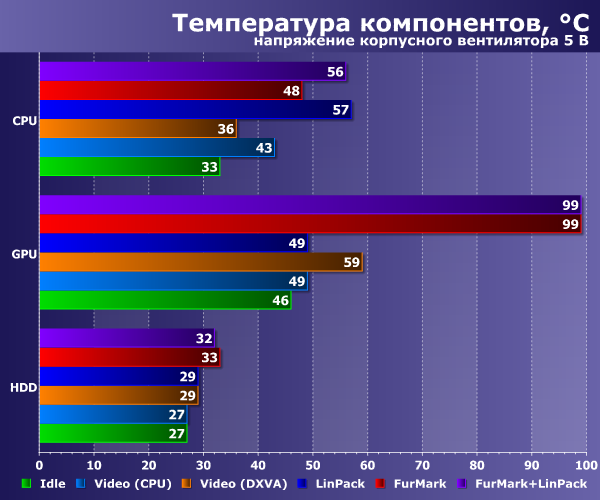

Результаты тестов представлены на диаграммах:

Результаты показывают, что перевод корпусного вентилятора в тихий режим не только делает компьютер тише, но и значительно повышает температуру основных компонентов во всех режимах использования.

Длительная эксплуатация горячей видеокарты с пассивной системой охлаждения является недопустимой для Fortress FT03-Mini даже при условии работы корпусного вентилятора в полную мощность. Температура остальных компонентов находится на абсолютно безопасном уровне и дает основание предполагать, что маленькая «крепость» без особых проблем справится с горячим нравом намного более мощных CPU или APU.

При выборе видеокарты для этого корпуса, как и в случае с Sugo SG09, лучше всего обратить внимание на варианты с закрытой турбиной, которые берут холодный воздух из корпуса и практически полностью выбрасывают «отработанный» горячий поток за его пределы.

Позиционирование и выводы

У Silverstone получилось создать еще один оригинальный нишевый продукт, интересный в первую очередь своим необычным, но в то же время лаконичным и стильным дизайном. Его габариты и форм-фактор вряд ли помогут ему занять место в гостиной среди других корпусов для HTPC, а возможность установить всего один полноразмерный жесткий диск не позволяет FT03-Mini рассчитывать на применение в качестве домашнего или офисного накопителя NAS.

Что касается компьютера общего назначения, то здесь никаких препятствий нет: Silverstone Fortress FT03-Mini достаточно сложен в сборке, но прост в эксплуатации, отлично выглядит в современном интерьере и позволяет собрать относительно тихий и мощный ПК для выполнения широкого круга задач.

Геймерам данная модель подойдет в чуть меньшей степени, однако если не принимать во внимание невозможность установить в столь компактную модель самый топовый ускоритель, то и здесь особых препятствий не наблюдается.

Корпус произвел на нас скорее хорошее впечатление, чем плохое. Да, он, как и любой продукт (тем более — необычный), не лишен своего рода недостатков, но их в данном случае правильнее расценивать как особенности, продиктованные обстоятельствами. Мы считаем, что данная модель вполне заслуживает присуждения награды «Original Design» за нетрадиционный подход к конструкции шасси и стильный запоминающийся дизайн.


Средняя текущая цена (количество предложений)
Корпус SilverStone Fortress FT03-Mini
Н/Д(0)


Корпус SilverStone Fortress FT03-Mini предоставлен на тестирование производителем
