HTPC корпус Silverstone Grandia GD01B-MXR


У нас на тестировании был еще один корпус производства компании Silverstone. Ранее, мы уже познакомились с несколькими корпусами данного производителя, а теперь перед нами Silverstone Grandia — представитель набирающего всё большую и большую популярность направления HTPC, предполагающего использование ПК в качестве универсального мультимедийного центра развлечений.


Физические параметры
Ширина 430 мм
Высота 170 мм
Глубина 430 мм
Масса 7 кг

Корпус, за счет применения толстой 0,8мм стали, получился весьма тяжелым. Габаритами он также больше походит на middletower, чем на немного растолстевший DVD-плеер.

Данный корпус предусматривает установку как microATX, так и полноразмерных ATX материнских плат. Помимо черного существует и серебристый вариант окраски корпуса.

Упакован корпус в коробку из качественного картона, на внешнюю сторону которой нанесена глянцевая цветная полиграфия высокого качества. Открывается коробка не сверху, а сбоку (это можно увидеть на фотографии), благодаря чему извлечь корпус можно быстро и просто.

Внутри коробки корпус зафиксирован двумя вставками из упругого материала, напоминающего плотный поролон. Свободного места в коробке нет, поэтому любые болтания при переноске полностью исключены.

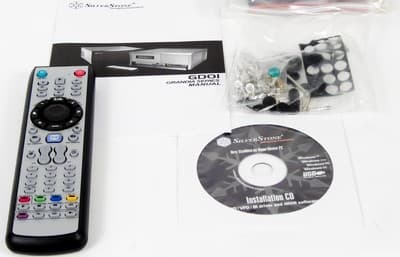

В комплект поставки входит:

  • 2 вентилятора Silverstone типоразмера 80 мм
  • Многофункциональный дисплей
  • Диск с мультимедийным программным обеспечением
  • Мультимедийный пульт ДУ
  • Карт-ридер 52 in 1
  • Комплект крепежных винтов и резиновых прокладок
  • Инструкция по сборке корпуса
  • Сетевой шнур

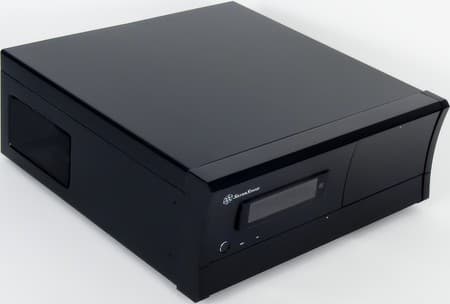

Дизайн корпуса спокойный, классический. Черная краска, стальные кнопки, небольшой изгиб передней панели, дисплей в духе дорогой аудиотехники – всё это, на наш взгляд, идет корпусу на пользу, позволяет неплохо сочетаться с современной аудио и видео аппаратурой.

Передняя панель и заглушки пятидюймовых отсеков выполнены из алюминия. Надо отметить, что пластмассы в корпусе очень и очень мало.

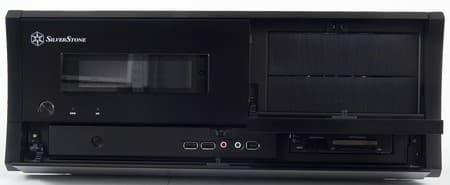

Пятидюймовые отсеки, а также фронтальные порты и карт-ридер спрятаны за декоративные откидывающиеся дверки. Открываются они по очень лёгкому (на самом деле, даже слишком лёгкому) нажатию, механизм открытия срабатывает четко, без скрипа.

Кнопка включения расположилась с левого края передней панели, сразу под дисплеем. На доставшемся нам экземпляре она стабильно застревала в полностью нажатом положении, после чего её приходилось вытаскивать при помощи отвертки. Возможно, что это индивидуальная особенность доставшегося нам экземпляра, и в других корпусах её не будет.

Кнопка перезагрузки — под нижней откидывающейся дверцей. Она немного меньше кнопки включения, но без проблем нажимается пальцем. В полностью нажатом положении не застревает.

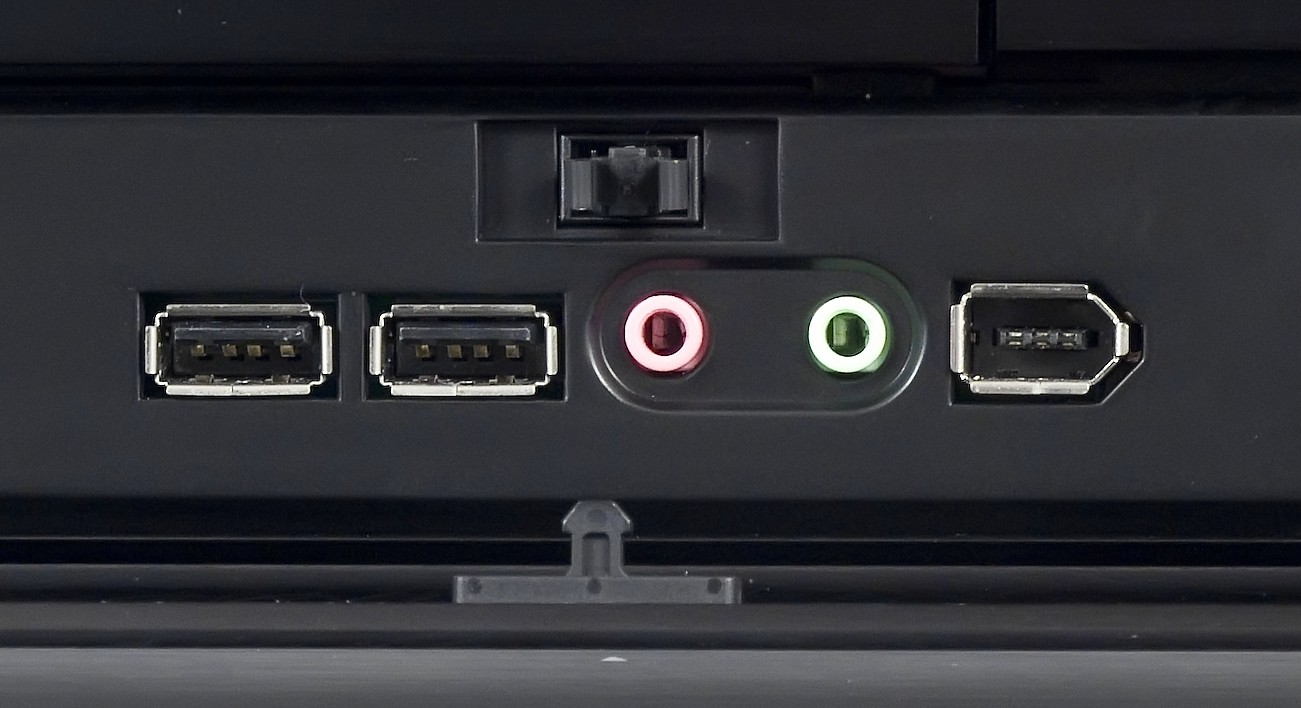

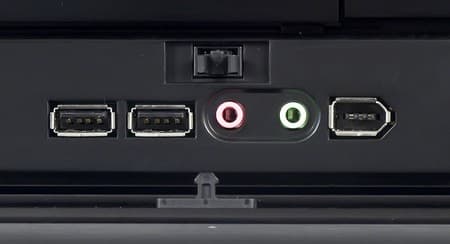

Под этой же дверкой расположились фронтальные порты: 2 USB, audio и FireWire. Набор весьма достойный, а качество исполнения могло быть немного выше, учитывая высокую цену корпуса.

Снимать переднюю панель для сборки корпуса не нужно. Установка оптических проводов и вентиляторов на переднюю стенку шасси, а также замена карт-ридера производится с неснятой передней панелью.

Верхняя стенка корпуса фиксируется четырьмя винтами под крестовую отвертку. Сразу отметим, что всевозможных технологий “Tool Free” — /безинструментной/ сборки в корпусе не больше, чем пластмассы — практически нет. Стенка снимается и ставится на место со значительным усилием. Иногда возникает ложное ощущение, что что-то пошло не так, и стенка вообще не встанет на место.

Верхняя стенка — как, впрочем, и все остальные, — выполнена из толстой, качественной стали. В руках она не прогибается и совершенно не «гуляет».

На левой стенке, если смотреть на корпус спереди, расположено вентиляционное отверстие, закрытое сеткой, в зоне установки блока питания. При использовании БП с 120мм вентилятором он будет забирать через данное отверстие холодный (относительно температуры внутри корпуса) воздух.

На правой стенке есть почти такая же сетка в околопроцессорной зоне. Она немного меньше по площади, на её обратную сторону можно установить 80мм вентилятор для улучшения температурного режима работы процессора.

Ячейки сетки довольно большие. Пылевые фильтры ни на одной из них не установлены, так что пыль будет поступать в корпус в большом количестве.

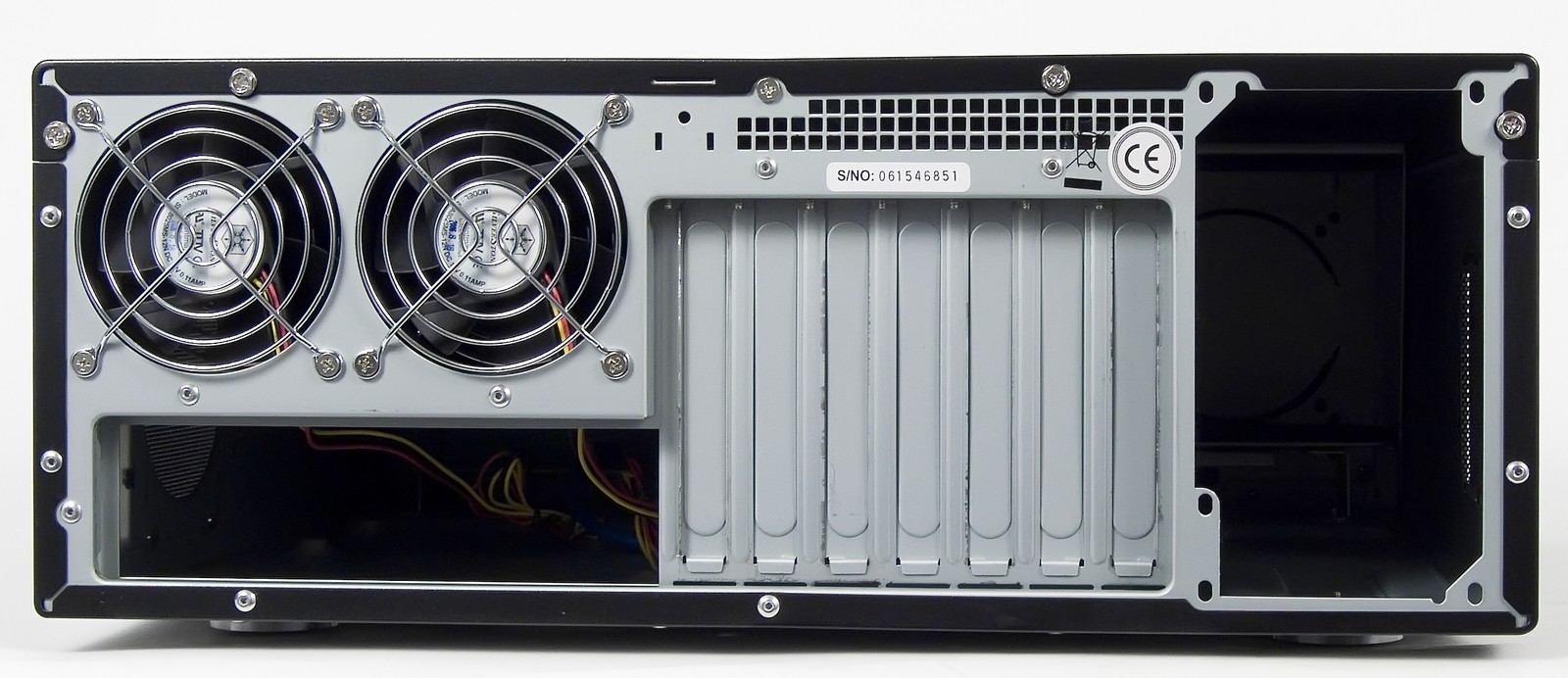

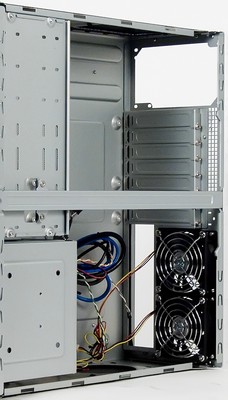

Задняя стенка шасси предусматривает установку двух вентиляторов типоразмера 80мм. На переднюю стенку можно установить два 80/92мм вентилятора. Еще одно посадочное место, как мы уже отметили выше, расположено на правой стенке шасси, в процессорной зоне. Оба комплектных вентилятора предустановленны производителем на заднюю стенку.

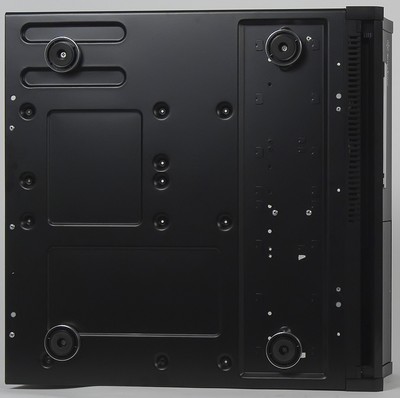

Ставится корпус на четыре круглые ножки, каждую из которых можно регулировать по высоте. Ножки прорезинены, поэтому будут способствовать снижению шума от вибрации корпуса в процессе работы.

Инструкция по сборке многоязычная, правда, раздела на русском языке в ней всё равно нет. Выполнена она в виде небольшой книжечки формата А5. Процесс сборки показан большим количеством черно-белых схематичных изображений и кратких подписей. Разобраться вполне можно и без знания английского языка.

В корпусе предусмотрено:

  • 2 отсека типоразмера 5,25” с внешним доступом
  • 1 отсек типоразмера 3,5” с внешним доступом
  • 6 посадочных мест для HDD
  • 7 мест под PCI/AGP платы

Тестирование эргономических характеристик системы вентиляции корпуса

Корпус поставляется без блока питания, поэтому оценивать можно только шум, издаваемый комплектными корпусными вентиляторами. Работают они на скорости ~1800 об/мин, не издают щелчков, гула и прочих паразитных призвуков. Шум их воздушного потока легко различим, однако спектр данного шума попадает в наименее раздражающий диапазон.

Если подобрать малошумные или пассивно охлаждаемые компоненты с умеренным тепловыделением, то в данном корпусе можно собрать очень тихий, и в то же время достаточно производительный мультимедийный ПК.

Сборка системного блока


Чтобы собрать в данном корпусе полноценный ПК, потребуется закрутить в среднем от 30 до 40 винтов. Это, без сомнения, своеобразный рекорд.

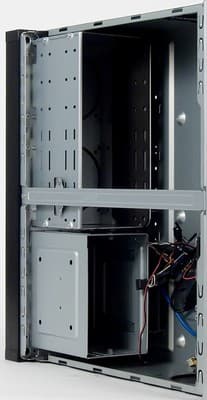

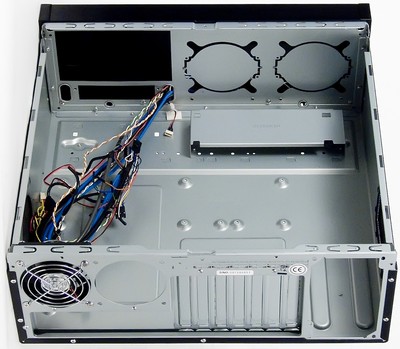

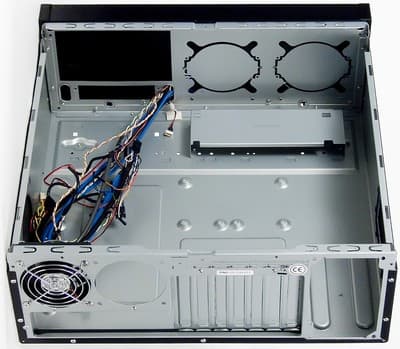

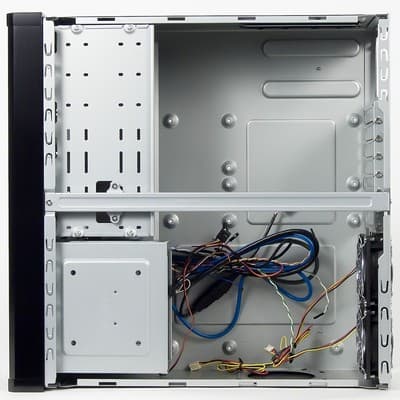

Чтобы приступить к установке материнской платы потребуется открутить четыре винта, фиксирующие верхнюю крышку, затем демонтировать ребро жесткости, крепящиеся также на четырех винтах, после чего снять корзины для 5,25″ и 3,5″ устройств — еще шесть винтов.

Материнская плата крепится к шасси корпуса с помощью стандартных полых шестигранников, которые вкручиваются в проштампованные полусферы. Проблем при установке тестовой материнской платы не возникло.


Все заглушки плат расширения являются съемными. Они крепятся к шасси одним винтом под крестовую отвертку.

Соответственно, платы расширения также крепятся винтовым способом. Единственная особенность – язычок платы необходимо немного подогнуть отверткой, чтобы она до упора встала на законное место. Встречается данный способ не часто, и в инструкции об этом ничего не сказано, поэтому у неподготовленного пользователя могут возникнуть небольшие проблемы.

При выборе видеокарты необходимо учесть небольшое количество свободного места в корпусе. Установка длинных видеокарт будет или затруднена, или полностью невозможна.

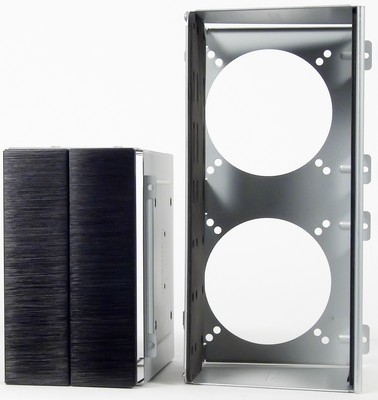

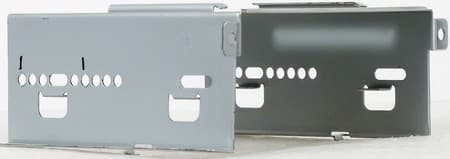

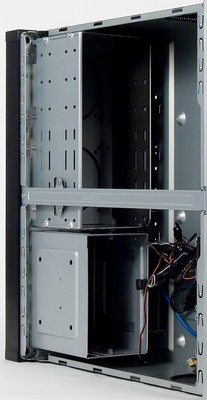

Обе съемные корзины крепятся винтами лишь по одной стороне. В итоге, даже четыре винта не обеспечивают надежного крепления – установленные корзины с легкостью приподнимаются пальцем и немного вибрируют в процессе работы.

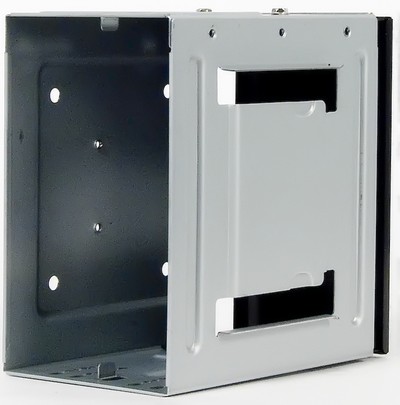

Корзина для пятидюймовых устройств держится на двух винтах. После её снятия открывается доступ к корзине карт-ридера. Алюминиевые заглушки держатся за счет двух винтов, оптический привод фиксируется в корзине четырьмя винтами.

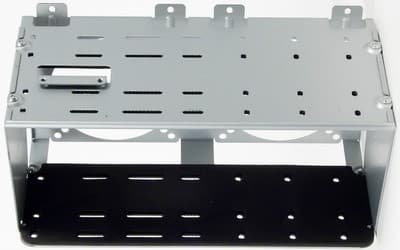

Корзина для жестких дисков заметно длиннее, поэтому крепится не двумя, а четырьмя винтами. Стенки корзины изнутри обклеены прорезиненным материалом, больше всего напоминающим шершавый коврик для компьютерной мыши. Жесткие диски входят в корзину со значительным усилием. Упругости резины достаточно, чтобы удержать HDD в корзине без использования винтов. Фиксируются жесткие диски с помощью четырех винтов. Чтобы еще больше снизить вибрацию, можно использовать комплектные резиновые прокладки, подложив их, как шайбы, под каждый из винтов. Как скажется использование резины на тепловых характеристиках работы HDD, мы рассмотрим немного позже.

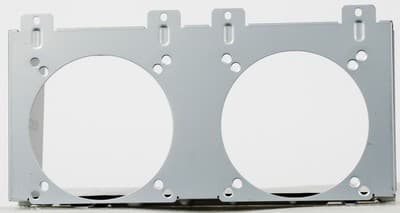

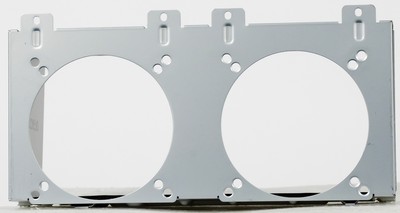

Фронтальные вентиляторы крепятся к внешней стенке корзины для жестких дисков. Однако ставить их не вполне разумно по двум причинам: во-первых, вентиляторы упрутся в глухую стенку передней панели, на которой нет никаких щелей и отверстий для забора воздуха. Во-вторых, вентиляторы будут ближе к пользователю, а значит, и шум от них будет ощущаться значительно сильнее.

Корзина карт-ридера крепится четырьмя винтами — двумя к нижней и двумя к передней стенке корпуса. Ставить её на место очень неудобно, поэтому снимать её только из любопытства мы не рекомендуем. Сам карт-ридер зафиксирован в корзине четырьмя винтами, его можно заменить любым другим трехдюймовым устройством.

Блок питания устанавливается привычным способом, но в непривычное место. В данном корпусе он располагается не над процессорной зоной, а под последним PCI слотом. То есть, другими словами, если поставить корпус на левую стенку, то блок питания окажется снизу.

При использовании наиболее распространенного на данный момент варианта со 120мм вентилятором система охлаждения БП превращается в независимый от внутреннего пространства корпуса контур — холодный воздух поступает снаружи через сетку в левой стенке, а затем выбрасывается из корпуса через перфорированные отверстия в стенке блока питания.

Для использования в данном корпусе подходят только БП с достаточно длинными проводами, ведь тянуть их необходимо через всю плату. Разъем ATX необходимо подключить через комплектный переходник, провода от которого, в свою очередь, подключаются к разъему, идущему от передней панели. Всё это необходимо для того, чтобы иметь возможность включать ПК с пульта дистанционного управления.

Дисплей с передней панели можно подключить или к USB-порту на задней I/O панели материнской платы, или, используя комплектный переходник, к внутреннему разъему.

Подключение фронтальных разъемов организовано следующим образом:

  • USB порты — монолитным коннектором
  • AUDIO — монолитным коннектором (с поддержкой AC97 и HD Audio)
  • FireWire порт — монолитным коннектором.

Удобство сборки в данном корпусе можно признать низким. Сборка получается очень долгой и утомительной из-за большого количества винтов, многие из которых расположены в совсем неудобных местах. Также при сборке возникают проблемы с нехваткой длины проводов и недоступности большинства разъемов на материнской плате после установки устройства в пятидюймовый отсек.

Упростить сборку можно подбором правильного сочетания блока питания и материнской платы, установкой короткой (как вариант – встроенной) видеокарты и использованием только SATA-устройств, вместо устаревающего PATA-оборудования.

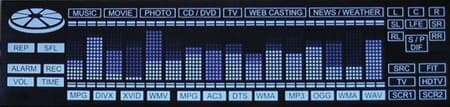

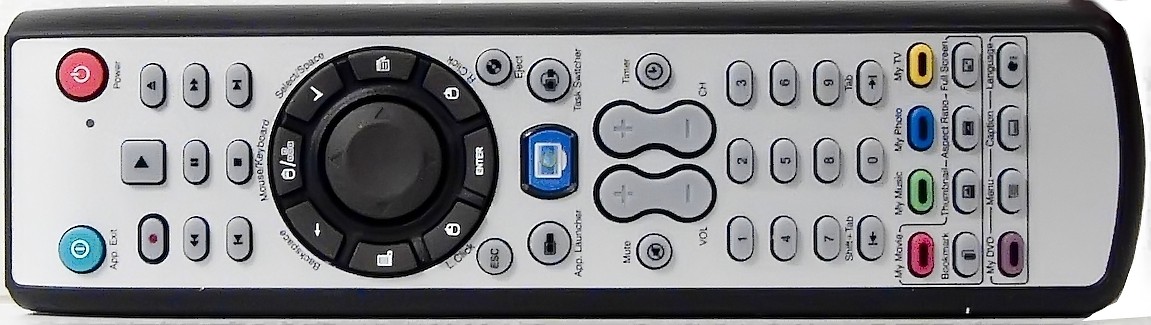

Несколько слов о мультимедийной составляющей Grandia: комплектный пульт ДУ, дисплей и программное обеспечение являются продуктом фирмы SoundGraph. Оно полностью идентично комплекту, рассмотренному при тестировании мультимедийного центра Formoza M460+. Комплект, безусловно, интересный, но своих денег, на наш взгляд, не стоит. Ведь его цена практически равна цене корпуса.

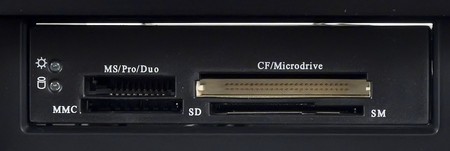

Комплектный карт-ридер построен на популярном чипе GL819, который успел неплохо себя зарекомендовать. На доставшемся нам экземпляре была установлена прошивка 9317, а это значит, что совместимостью с новыми картами повышенной ёмкости он обделен. Прошивка карт-ридера является не обновляемой.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • FarCry – тестирование на различных уровнях в течение часа, разрешение 1024х768
  • ATI Tool – тест 3D View в течение часа
  • Copytest – копирование файлов в течение 30 минут

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot LL 512 Мб
  • Видеокарта ASUS A9800XT/TVD
  • Жесткий диск IBM Deskstar 40 Gb 7200RPM

Во время тестирования температура окружающего воздуха поддерживалась на уровне 24 градусов.

В стандартном для данной комплектации варианте системы охлаждения, температура всех компонентов находится на безопасном уровне. Резиновые прокладки на стенках корзины для HDD несколько ухудшили температурные показатели, однако, 40 градусов по Цельсию при интенсивной нагрузке — это весьма неплохой результат для HTPC корпуса.

Но стоит выключить вентиляторы, как результаты резко меняются. В таком режиме компьютер работает на грани перегрева. Использовать его для длительной повседневной работы определенно нельзя.

В результате, можно сделать вывод, что система охлаждения корпуса неплохо продумана. Она работает достаточно тихо и при этом эффективно. Однако отходить от предложенной производителем схемы крайне нежелательно. Это моментально вызывает значительный скачок температуры.

Итоги

Корпус представляет собой в большей степени нишевой специализированный продукт, и дело не только в его типоразмере и габаритах, но также и в нестандартной внутренней конструкции, и достаточно маломощной системе охлаждения. Имеющиеся ограничения существенно осложнят сборку высокопроизводительной универсальной системы. При использовании материнской платы с интегрированной графической подсистемой вполне можно воспользоваться и гораздо более компактными корпусами.

Кого может заинтересовать столь специфический и весьма недешевый корпус? Скорее всего, его или готовую систему на его основе, приобретет владелец стойки аудио аппаратуры или аналогичного домашнего театра, который хочет не просто «серый ящик», а подбирает устройство, в том числе с точки зрения гармоничного сочетания с дизайном интерьера и уже имеющейся недешевой аппаратуры.

Из недостатков следует отметить сложный и долгий процесс сборки, а также недостаточную жесткость крепления некоторых внутренних элементов. В целом, компьютер в данном корпусе будет радовать гораздо сильнее, если собирать его лично не придется :). Как это ни прискорбно, большинство протестированных корпусов компании Silverstone не могут продемонстрировать высокое удобство сборки системного блока на своей основе.

Средняя текущая цена (количество предложений) в московской рознице:

Корпус Silverstone Grandia GD01B-MXR
с дисплеем и пультом
Н/Д(0)
Корпус Silverstone Grandia GD01B-R
без дисплея и пульта
Н/Д(0)


Корпус Silverstone Grandia GD01B-MXR предоставлен компанией Meijin
