Данный обзор посвящен новому представителю уже хорошо знакомой покупателю линейки Sugo компании Silverstone. За свою семилетнюю историю она обзавелась девятью различными моделями, если не считать мелких обновлений и различий только по части экстерьера. Название у новинки простое и ожидаемое — Silverstone Sugo SG09.

Несколько последних моделей этой линейки были выполнены в виде максимально компактных параллелепипедов, предусматривающих установку только самых миниатюрных системных плат формата Mini-ITX. Однако в новой модели размеры корпуса были значительно увеличены — стремящийся к форме куба Sugo SG09 является одним из самых больших в линейке, не считая двух башенноподобных корпусов Sugo SG03 и SG04.

Возможно, с эстетической точки зрения корпус и потерял от увеличения габаритов, отчего ставить его в гостиной в качестве HTPC желающих найдется не так уж много, зато в его недрах теперь можно постараться разместить без преувеличения очень мощный игровой компьютер, не ограничивая себя в мощности процессора и длине видеокарты.

На момент написания статьи корпус еще не поступил в продажу на территории России, но исходя из западных расценок, можно сделать вывод, что стоить он будет никак не меньше 4 или даже 4,5 тысяч рублей в варианте без блока питания, то есть относится Sugo SG09 к достаточно дорогим «малолитражным» стальным корпусам (варианты из алюминия, понятное дело, будут значительно дороже).

Качественная упаковка также намекает своему хозяину, что внутри находится недешевый продукт, которым производитель явно предпочитает гордиться. На внешнюю сторону коробки из плотного картона нанесена цветная полиграфия с фотографиями корпуса и кратким описанием его основных характеристик, достоинств и преимуществ перед конкурентами. Приятно порадовала такая, казалось бы, мелочь, как встроенная в коробку ручка из плотной ткани на липучке, прекрасно заменяющая собой столь неэстетичные и порой просто отсутствующие в нужный момент витки скотча.

SilverStone Sugo SG09

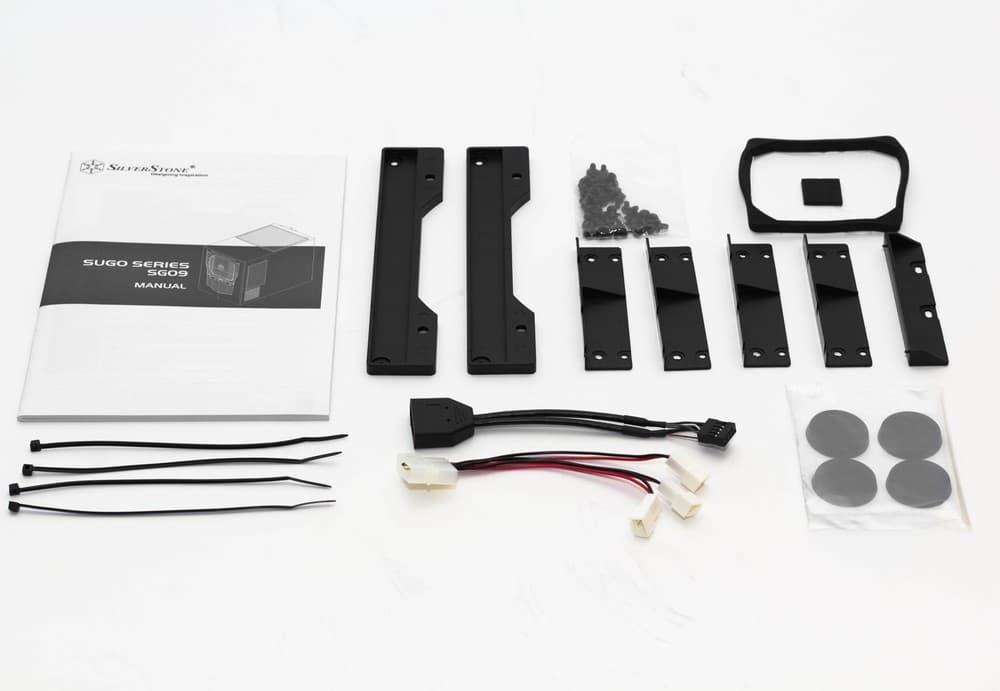

Комплект поставки не слишком богатый, но достаточный. Помимо самого корпуса и установленных в нем вентиляторов внутри коробки можно обнаружить:

  • набор креплений для оптического привода, 2,5″ накопителей и 140-миллиметрового вентилятора
  • переходник для подключения 3 вентиляторов к одному стандартному «молексу»
  • переходник для подключения передних портов USB 3.0 к колодке USB 2.0
  • набор крепежных винтов
  • подкладки под привод и тонкий вентилятор типоразмера 80 мм
  • 4 резиновые ножки на самоклеющейся основе
  • 4 стяжки для более аккуратного закрепления проводов
  • толстая инструкция по сборке и эксплуатации в том числе и на русском языке

Хочется отдельно сказать несколько слов о комплектной инструкции. Почитать ее действительно стоит, причем не только после покупки, но и до нее. В этом труде на 62 страницы собрано немало полезной информации обо всех габаритах корпуса, о наиболее подходящих блоках питания, материнских платах, ограничениях на систему охлаждения и так далее. Следуя всем заветам этого ценного документа и, конечно же, внимательно прочитав данную статью, можно получить от покупки Silverstone Sugo SG09 меньше проблем и больше удовольствия. PDF-вариант мануала доступен на официальном сайте Silverstone (ссылка).

К сожалению, русскоязычная часть инструкции местами сильно отдает машинным переводом, поэтому ориентироваться лучше на знакомый вам иностранный язык. А над фразами в духе «удостоверьтесь, что дисковод не вверх ногами инсталлирован был, здесь так выглядит» можно просто беззлобно посмеяться.

Компоновка

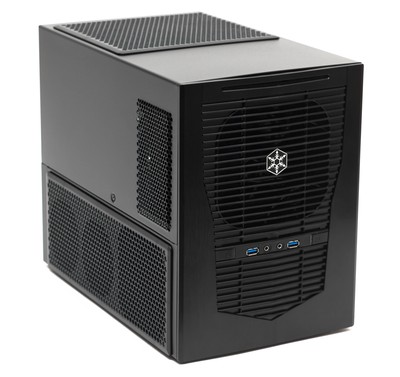

Скомпонован корпус весьма необычно, если не сказать уникально. Перед инженерами Silverstone стояла задача уместить в корпусе объемом в 23 литра полноразмерный блок питания, видеокарту неограниченной длины, массивный кулер центрального процессора и какую-то вменяемую систему хранения данных.

В результате долгого и, вероятно, усердного труда получилась однообъемная конструкция с вертикально подвешенным блоком питания в передней части корпуса, вертикальной подложкой под системную плату формата microATX или Mini-ITX и возможностью вертикально закрепить жесткие диски на обратной стороне той самой подложки.

SilverStone Sugo SG09

При этом в корпусе не осталось места ни под одно пятидюймовое устройство и даже под классический тонкий привод ноутбучного формата. Для Sugo SG09 подходят только самые дорогие приводы с щелевой загрузкой, благо сейчас в рознице представлены подходящие модели, в том числе и с поддержкой дисков Blu-ray.

При своей относительно небольшой высоте корпус предусматривает установку четырех плат расширения или же двух двухслотовых видеокарт, хотя это и будет несколько экстремальным вариантом.

Что касается накопителей, то теоретически разместить в импровизированной «корзине» можно два 3,5″ диска и еще четыре 2,5″ накопителя. Однако в реальности даже сам производитель не рекомендует ставить два полноразмерных диска, потому как это сильно усложнит разводку питающих и сигнальных проводов. В идеальном случае лучше ограничиться одним маленьким HDD или SSD, а коллекцию честно нажитых терабайтов хранить в другом, более подходящем для этого месте. Например, в отдельном NAS.

Конструкция

Габариты Sugo SG09 — 354 (Д) × 220 (Ш) × 295 (В). А вес без упаковки и блока питания составляет 5,3 кг, что даже немного превышает показатель протестированного нами ранее SilverStone SST-RL01 (формата miditower).

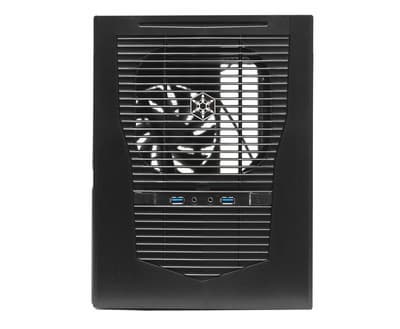

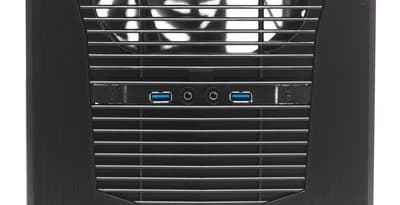

Лицевая панель является несъемной, благо причин для ее снятия в большинстве случаев не появится. Чуть ниже центра передней панели в одну тонкую линию вытянулись кнопки включения и сброса, два синих светодиода, а также порты для подключения двух устройств USB 3.0, микрофона и наушников. USB-порты разнесены достаточно далеко друг от друга, проблем с одновременным подключением крупногабаритных устройств возникать не должно.

SilverStone Sugo SG09

Кнопки имеют очень короткий ход, нажимаются туго и срабатывают с характерным щелчком. В темноте, да и при свете, различить их между собой будет нелегко, нужно просто запомнить, с какой стороны какая кнопка располагается. Синие диоды-индикаторы светят ярко и настойчиво. От постоянного наблюдения такой картины может возникнуть стойкое желание полностью их отключить.

Верхняя панель и боковые стенки представляют собой объединенный П-образный кожух, причем левая стенка разделена по горизонтали еще на две части. Нижнюю часть этой стенки можно снимать отдельно.

SilverStone Sugo SG09

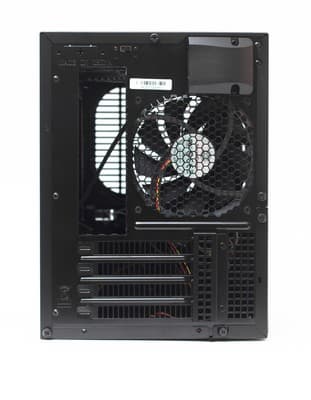

На задней стенке в первую очередь стоит обратить внимание на необычную выпирающую конструкцию примерно в том месте, куда традиционно подключается кабель питания всего ПК. Поскольку блок питания в Sugo SG09 размещен в передней части корпуса, то инженерам пришлось прибегнуть к услугам своего рода удлинителя. То есть силовой кабель подключается к внешнему разъему на задней стенке корпуса, а внутренний кабель с аналогичным разъемом подключается непосредственно к блоку питания. К сожалению, это техническое решение может вызывать ряд проблем, которых мы коснемся позже, в разделе, посвященном сборке системного блока.

Также на этой стенке можно заметить небольшой переключатель, отвечающий за скорость вращения 180-миллиметрового вентилятора на верхней стенке корпуса. Пользоваться им не особенно удобно, и мы почти уверены, что большинство покупателей сразу переключат его в тихое положение и больше не вспомнят о его существовании.

SilverStone Sugo SG09

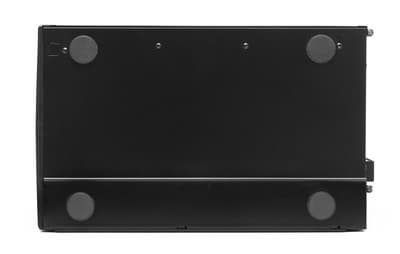

Дно корпуса в его изначальном виде совсем пустое, резиновые ножки покупателю предстоит наклеивать самостоятельно. Делать это нужно в обязательном порядке, так как поверхность корпуса имеет здесь заметный выступ, и без ножек корпус будет сильно шататься. Почему ножки не закрепили на заводе? Вероятнее всего, тем самым производителю удалось сэкономить несколько центов на производственном процессе.

Система вентиляции

Несмотря на свой малый размер, корпус предусматривает установку вплоть до 6 вентиляторов, 3 из которых идут в комплекте поставки. Самый массивный из них имеет диаметр 180 мм и закреплен на верхней стенке корпуса. При желании его можно заменить на любой другой вентилятор типоразмера 140 мм, используя для крепления комплектные пластиковые переходники.

SilverStone Sugo SG09

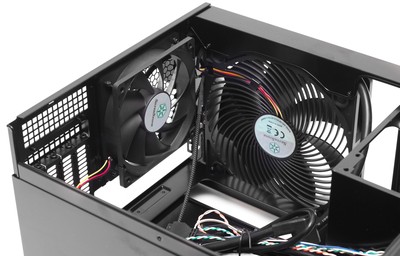

Еще два вентилятора имеют типоразмер 120 мм, они закреплены на задней и боковой стенках. Тип подключения всех вентиляторов — стандартный 3-контактный разъем, но при желании можно воспользоваться комплектным переходником на 4-контактный периферийный разъем, часто называемый «молексом». Регулятор оборотов есть только у верхнего вентилятора, подсветки нет ни в одном. Крепятся все «ветродуи» на обычные винты без каких-либо виброгасящих прокладок.

Заявленная скорость вращения обоих вентиляторов типоразмера 120 мм составляет 1200 об/мин. Верхний 180-миллиметровый вентилятор вращается со скоростью 1200/700 оборотов в минуту в зависимости от положения регулятора на задней стенке.

Важно отметить, что в корпусе не используется уже ставший традиционным подход, при котором теплый воздух поднимается наверх, а холодный засасывается снизу. Здесь верхний вентилятор работает в нагнетающем режиме, а за выброс воздуха отвечает вентилятор на задней стенке. Это нужно учитывать при подборе и установке кулера башенного типа на особенно горячие процессоры.

SilverStone Sugo SG09

Боковой вентилятор также нагнетает воздух внутрь корпуса с тем расчетом, что он поспособствует охлаждению видеокарты и будет выходить насквозь по прямой, а также через нижную часть задней стенки, обильно усыпанную перфорированными отверстиями.

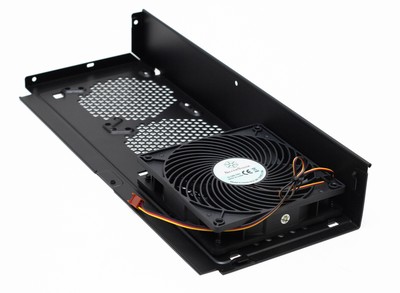

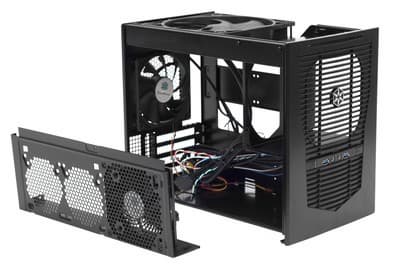

Нижняя часть левой боковой стенки является съемной и несет на себе 3 посадочных места под вентиляторы. Самое ближнее к передней панели место уже занято комплектным вентилятором, и переставить его ближе к центру или задней стенке не получится — дополнительные места предусматривают установку только 92- или 80-миллиметровых вентиляторов, что вносит свои неудобства.

Последнее посадочное место под еще один 80-миллиметровый вентилятор находится на правой стенке корпуса в передней его части, примерно напротив 120-миллиметрового вентилятора с левой стенки. Сделано оно скорее для галочки, вероятность его использования по прямому назначению крайне мала.

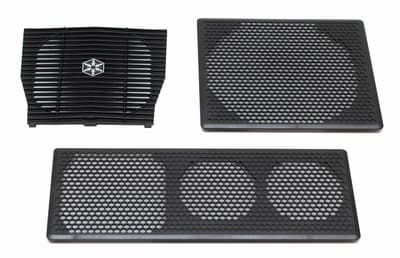

Зато систему защиты корпуса от пыли инженеры, к счастью, делали явно не для галочки, а очень даже на совесть. Пылевых фильтров в корпусе целых три: на передней панели, а также на верхней и боковой стенках. Все они выполнены из прочной мелкоячеистой капроновой сетки, способной задержать не только мелких насекомых и клубки шерсти, но и значительную часть обычной пыли. При этом все они элементарно снимаются и ставятся на место за считанные секунды, легко переносят мытье под краном.

SilverStone Sugo SG09

Конечно, несколько неприкрытых щелей в корпусе все же осталось — это открытые зоны перфорации на боковых и задней стенке, но по крайней мере они расположены не сверху, и все активно засасывающие воздух точки находятся под надежной защитой.

Сборка системного блока

Прежде всего стоить отметить, что сборка полноценного ПК даже в достаточно дорогом и «навороченном», но компактном корпусе почти всегда будет значительно сложнее и дольше, чем в простейшем безымянном «тазике» формата miditower и выше. Поэтому большинство затруднительных моментов следует воспринимать не столько в качестве недостатков модели, сколько как особенности, продиктованные обстоятельствами.

SilverStone Sugo SG09

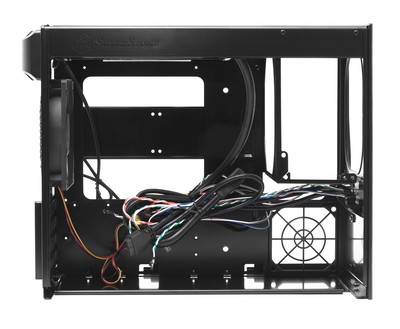

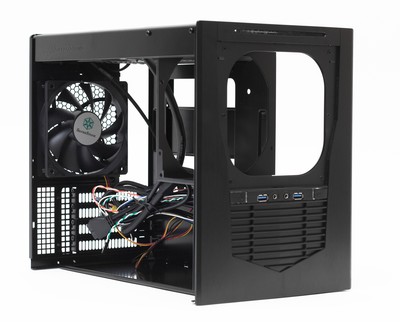

Для того чтобы полностью снять с Sugo SG09 составной П-образный кожух, потребуется отвинтить 6 винтов. Четыре из них оснащены накатной головкой, но для демонтажа еще двух в любом случае потребуется отвертка. Последний винт крепится к днищу корпуса, поэтому тот придется перевернуть или положить на бок.

В основании для монтажа системной платы уже имеются проштампованные наплывы для плат обоих поддерживаемых стандартов — microATX и Mini-ITX. Закручивать винты в верхней части корпуса неудобно, здесь очень нелишней станет тонкая и длинная отвертка с магнитным наконечником.

SilverStone Sugo SG09

Отверстие для портов ввода-вывода на задней панели заглушки не имеет, а прорези для плат расширения закрыты многоразовыми перфорированными заглушками с винтовым креплением. Все 4 слота дополнительно прикрыты общим металлическим фиксатором, крепящимся на двух винтах под крестовую отвертку.

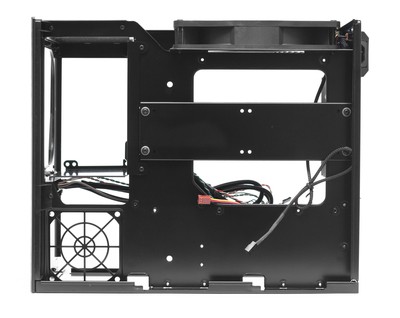

Полноразмерные жесткие диски крепятся к отдельной пластине, размещенной на обратной стороне подложки материнской платы. Для их установки пластину необходимо снять, открутив 4 винта. После чего накопитель фиксируется четырьмя винтами через отверстия, расположенные на днище жесткого диска. Винты для крепления дисков используются самые обычные, зато сама пластина закреплена на подложке через виброгасящие прокладки из мягкой резины.

SilverStone Sugo SG09

Для накопителей размером поменьше предусмотрены 2 площадки непосредственно под «корзиной» для 3,5″ жеских дисков. Два диска предполагается расположить встык друг над другом и закрепить на комплектном держателе. Четыре диска, зафиксированные на двух парах таких держателей, прикручиваются практически впритык к нижней границе корпуса. Весь процесс может показаться несколько сложным и запутанным, однако на деле все происходит достаточно быстро и без особенных проблем. Правда, только до тех пор, пока не приходит пора подводить ко всем компонентам питающие и сигнальные кабели…

Со снятой пластиной для крепления 3,5″ дисков открывается полный доступ к обратной стороне системной платы, что в большинстве случаев позволит произвести замену габаритного процессорного кулера без демонтажа самой платы. Оптический привод с щелевой загрузкой и толщиной до 13 мм достаточно просто установить на положенное место и прижать с одной стороны пластиковым уголком, крепящимся к корпусу двумя обычными винтами. Если вдруг вам достался слишком тонкий привод, то под него можно подложить небольшую подкладку из вспененного материала, идущую в комплекте поставки. Важно понимать, что кнопка извлечения диска из привода будет недоступна в собранном состоянии, так что извлечь диск можно будет только программными средствами при работающей операционной системе.

Блоку питания в корпусе выделена отдельная ниша с достаточно удобным выдвигающимся адаптером на металлических салазках, держащимся всего на одном винте под крестовую отвертку. На самом деле доставать его из корпуса не всегда обязательно, некоторые блоки питания можно будет установить прямо так, «не отходя от кассы».

SilverStone Sugo SG09

Обратите внимание, что не все БП одинаково хорошо подходят для применения в этом необычном корпусе. Во-первых, глубина блока питания не должна превышать 180 мм — это максимум, но намного удобнее будет работать со 160-миллиметровым экземпляром. Во-вторых, необычная система подключения блока к розетке накладывает свои ограничения на размещение разъема для питающего кабеля: он не должен быть слишком сильно смещен ни к одному из краев БП. В-третьих, крайне желательно использовать в таком корпусе модульный блок питания, с подключением минимума нужных проводов, дабы сохранить внутри Sugo SG09 красоту и хороший воздухообмен. И, наконец, в-четвертых, важно понимать, что лицевая панель в районе блока питания является в достаточной степени прозрачной, чтобы решетка его системы охлаждения портила или, напротив, украшала внешний вид корпуса.

В нашем случае использовался небольшой модульный блок питания Enermax Modu82+ 525W, разъем питания которого оказался расположен относительно неудачно — при его подключении к внутреннему удлинителю провод пришлось разместить таким образом, что он никак не позволял установить на место часть левой стенки со 120-миллиметровым вентилятором. Из-за чего, увы, от установки этого вентилятора пришлось отказаться, и все температурные тесты проводились без него.

Кроме того, яркая золотая решетка блока питания отчетливо проглядывала через пылевой фильтр, а ее центр не совпадал со снежинкой-логотипом Silverstone, что сразу делало корпус менее опрятным и красивым.

SilverStone Sugo SG09

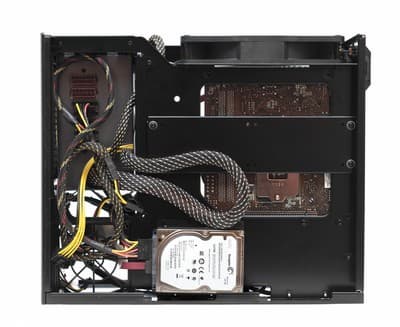

Система скрытой укладки кабеля в Sugo SG09 выполнена на хорошем уровне. Ме́ста для проводов, особенно если не использовать 3,5″ накопители, очень много. При установке системной платы формата Mini-ITX можно попробовать вывести кабели через боковые и нижние прорези, однако при выборе microATX-платы вариант останется только один — через верх, аккуратно огибая вентилятор.

Порты USB 3.0 с передней панели подключаются монолитной 20-контактной колодкой. В случае необходимости можно использовать переходник на 8-контактную колодку USB 2.0. Аудиоразъемы также подключаются монолитным коннектором с поддержкой стандарта HDA без обратной совместимости с AC’97. Набор проводов для подключения кнопок и индикации представлен традиционной россыпью, встроенного спикера в корпусе нет. Длина всех проводов достаточна для того, чтобы проложить их через систему укладки кабелей, но, опять же, только при условии использования материнской платы Mini-ITX.

SilverStone Sugo SG09

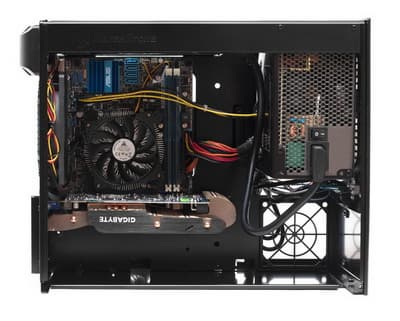

Максимальная длина устанавливаемой в корпус видеокарты — 335 мм, при этом еще остается место для подключения кабелей дополнительного питания. Максимальная высота процессорного кулера — 165 мм. Конечно, небольшую часть самых габаритных башенных кулеров в Sugo SG09 установить не удастся, но в любом случае — это очень хорошие показатели для корпуса объемом 23 литра.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

Все три вентилятора имеют стандартные трехконтактные разъемы для подключения к системной плате. Дополнительно верхний вентилятор оснащен двухпозиционным регулятором скорости вращения, который смонтирован на задней панели. Мы провели наши стандартные измерения при двух положениях этого регулятора: на повышенной и на пониженной скорости вращения верхнего вентилятора.

Наиболее универсальным является режим с пониженной скоростью, так как в этом случае общий уровень шума системы вентиляции корпуса изменяется в наиболее оптимальном диапазоне.

При питании вентиляторов от пяти вольт шум находится на низком уровне при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. В случае размещения корпуса на полу или на тумбе под столом уровень шума несколько снизится, и в этом случае уже можно будет считать систему охлаждения корпуса условно бесшумной.

С ростом напряжения питания вентиляторов также увеличивается и уровень шума. При питании вентиляторов от семи вольт шум находится на уровне ниже среднего при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. В случае размещения корпуса под столом уровень шума несколько снизится, и в этом случае можно будет считать уровень шума низким.

При питании вентилятора от 8,5—10 вольт шум системы охлаждения корпуса можно оценить как находящийся на среднетипичном уровне для жилого помещения в дневное время суток. При питании вентилятора от 12 вольт шум достигает значения в 40 дБА — это граница эргономичного уровня для жилого помещения в дневное время суток. Шум подобного уровня уже хорошо заметен в жилом помещении на расстоянии 2-3 метров от источника.

В целом акустическая эргономика корпуса находится на хорошем уровне.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата ASUS P8H61-I LX
  • Процессор Intel Celeron G540 с боксовым кулером
  • Видеокарта Radeon HD5750 с пассивным охлаждением
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)
  • Блок питания Enermax Modu82+ 525W

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. В тех корпусах, где установка дискретного графического ускорителя не представляется возможной, используется интегрированная в процессор графика.

Боковой вентилятор Sugo SG09 во время проведения тестов использовать не удалось по описанным выше причинам. Скорость вращения верхнего 180-миллиметрового вентилятора была установлена на 700 оборотов в минуту.

Замеры температуры производились программой SpeedFan в следующих режимах:

  • Idle — режим простоя. Работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа. Данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа. Здесь нагрузка на компоненты ПК должна быть максимальной.

Результаты тестов представлены на единой диаграмме:

Из цифр отлично видно, что допускать установку мощного графического ускорителя с пассивным охлаждением без дополнительного обдува крайне не рекомендуется (что, на самом деле, было абсолютно очевидно). Все остальные компоненты системы чувствуют себя отлично, никаких намеков на перегрев CPU и, тем более, и без того холодного жесткого диска нет и в помине.

При выборе видеокарты для этого корпуса, на наш взгляд, лучше всего обратить внимание на варианты с закрытой турбиной, которые берут холодный воздух из корпуса и практически полностью выбрасывают «отработанный» горячий поток за его пределы.

Позиционирование и выводы

Большинство предыдущих моделей Sugo воспринимались только как красивые компактные модели для сборки обычного HTPC, не сильно претендующего на роль мощной игровой машины. Однако в девятой «реинкарнации» позиционирование подросшего SG09 сместилось в сторону наиболее компактного пристанища для максимального мощного ПК. Правда, достигается желаемый результат в первую очередь за счет задвигания на второй или даже на третий план системы хранения данных, но все же цели своей Silverstone Sugo SG09 успешно достигает.

В этих 23 литрах действительно можно при желании разместить и топовый процессор и самую мощную видеокарту, получив в придачу эффективную корпусную систему охлаждения и три качественных быстросъемных пылевых фильтра.

Главное при этом — хорошо представлять себе все особенности и недостатки данной модели. Сборка полноценного ПК в Sugo SG09 может занять немало времени. И чем полноценнее компьютер — тем больше нужно будет времени, причем прогрессия в данном случае скорее геометрическая, чем арифметическая. Комплектующие, в особенности блок питания, для этого корпуса следует подбирать с особенной тщательностью. Иначе есть риск просто не собрать все детали в единое целое.

Silverstone Sugo SG09 — продукт по своему уникальный, он обязательно найдет свою, пусть и не очень большую аудиторию. Чему может немало поспособствовать адекватная ценовая политика местных дистрибьюторов. Мы считаем, что данная модель вполне заслуживает присуждения награды «Original Design» за ряд интересных решений, применяемых при проектировании шасси, и за удачный набор потребительских качеств продукта в целом.
