Охлаждающие подставки для ноутбуков

Тестируем модели CoolerMaster, Logitech, Microsoft и Zalman


Охлаждающие (точнее — вентилирующие) подставки для ноутбуков призваны помочь штатной системе охлаждения справиться с жаркой погодой без «синих экранов» и зависаний. Также они зачастую бывают полезны владельцам мощных игровых ноутбуков, штатный кулер у которых под нагрузкой может быть очень шумным. Вентиляторы в подставках обычно работают на низких оборотах и шумят ненавязчиво, и если при такой поддержке собственный кулер ноутбука будет реже выходить на максимальные обороты, общий уровень шума будет ниже. Иногда подставка может послужить и док-станцией, хотя чаще всего дело ограничивается встроенным разветвителем USB-портов, но в некоторых случаях пользователь может установить внутрь подставки жесткий диск, как в одной из моделей Zalman в нашем обзоре. А подставка компании Logitech отличилась еще более оригинальным способом: в нее производитель встроил динамики, причем весьма недурно звучащие. Но обо всем по порядку.

Как мы тестировали?

Поскольку в тестировании участвовали подставки двух габаритных категорий (для ноутбуков 15—17-дюймового формата и 12—14-дюймовых), использовались два ноутбука. Измерялась температура центрального процессора при прохождении «прогревочного» теста в программе AIDA 64 в течение 10 минут (или до стабилизации температуры), после чего запускался тест FurMark и измерялась температура видеокарты (дискретного графического процессора).

Таким образом, можно с уверенностью сказать, что условия были заведомо более жесткие, чем могут возникнуть в реальной эксплуатации, соответственно, различия между тестируемыми моделями должны были обозначиться максимально рельефно. С другой стороны, нагрузка в играх, когда по максимуму задействован графический процессор, да и центральный не простаивает, близка по «теплоотдаче» к вышеописанному режиму, поэтому его можно считать достаточно жизненным. Эти же параметры снимались и в простое. Все тесты проводились при температуре 27 °C, то есть слегка повышенной относительно условной «комнатной», однако типичной для жилых помещений, не оборудованных кондиционером, в летнее время.

Регистрировалась также частота вращения собственного вентилятора в ноутбуке, так как она зависит от температуры. И зачастую эффект от использования охлаждающей подставки действительно заключался в снижении оборотов собственного кулера в ноутбуке, а нагрев компонентов оставался на прежнем уровне. Поскольку скорость вентилятора в использовавшихся ноутбуках меняется ступенчато, для экономии места, в таблице она условно отмечена как 1, 2, 3 и 4 «скорость»). Наконец, измерялся уровень шума вентиляторов, встроенных в подставки (под углом в 45 градусов на расстоянии полметра).

Технические характеристики

  Формат (габариты подставки, мм) Выключатель / регулировка скорости вращения Шум (измер.), дБА Цена
CoolerMaster NotePal B2 до 15″ (320×308×51) +/− 29 Н/Д(0)
Microsoft Cooling Base до 13″ (288×290×18—60) −/− 35,8 $22(9)
Logitech LapDesk N-700 до 16″ (520×285×78) +/− 33,2 Н/Д(0)
Zalman ZM-NC1000F до 13″ (298×265×60—195) +/2 позиции 30—32,5 $37(18)
Zalman ZM-NC1500 до 15″ (345×298×45) +/плавная 31—35,2 $30(22)
Zalman ZM-NC2500Plus до 16″ (390×320×69) +/плавная 25—29,5 $38(15)
Zalman ZM-NC3000S до 16″ (400×365×65—75) +/плавная 25—34,2 $39(23)

Результаты тестов (t, °C в простое/под нагрузкой, в скобках: условная скорость (1—4) штатной системы охлаждения ноутбука)

  HP Pavilion dm3-1030er HP Pavilion dv6-6300er
CPU idle CPU load GPU idle GPU load CPU idle CPU load GPU idle GPU load
штатное охлаждение 57 (2) 78 (4) 52 (2) 76 (4) 52 (1) 72 (2) 55 (1) 77 (3)
CoolerMaster NotePal B2 57 (1) 74 (3) 49 (1) 71 (4) 52 (1) 64 (2) 51 (1) 72 (3)
Microsoft Cooling Base (горизонтально) 57 (1) 76 (3) 50 (1) 74 (4)
Microsoft Cooling Base (под углом 30 градусов) 57 (1) 72 (3) 49 (1) 69 (4)
Logitech LapDesk N-700 57 (1) 72 (3) 49 (1) 70 (4) 52 (1) 73 (2) 49 (1) 70 (3)
Zalman ZM-NC1000F (минимум) 57 (1) 73 (3) 48 (1) 70 (4)
Zalman ZM-NC1000F (максимум) 56 (1) 73 (2) 48 (1) 70 (3)
Zalman ZM-NC1500 (минимум) 52 (1) 68 (2) 55 (1) 72 (3)
Zalman ZM-NC1500 (максимум) 51 (1) 65 (2) 50 (1) 70 (3)
Zalman ZM-NC2500Plus (минимум) 53 (1) 70 (2) 53 (1) 73 (3)
Zalman ZM-NC2500Plus (максимум) 50 (1) 68 (2) 49 (1) 70 (3)
Zalman ZM-NC3000S (минимум) 56 (1) 74 (3) 49 (1) 71 (4) 53 (1) 68 (2) 52 (1) 72 (3)
Zalman ZM-NC3000S (максимум) 56 (1) 74 (3) 48 (1) 72 (3) 52 (1) 67 (2) 51 (1) 71 (3)

Прочерки соответствуют сочетаниям, которые не тестировались (подставка слишком маленькая или, наоборот, чересчур громоздкая, либо шумная для использования в комплекте с компактным ноутбуком). Хорошо заметно, что результаты тестов разных моделей имеют много общего (хотя есть и исключения, которые мы еще обсудим). Дело в том, что первостепенную роль в охлаждении играет сам факт наличия воздушного зазора, большинство ноутбуков обычно подняты над поверхностью стола всего на несколько миллиметров, поэтому штатная система охлаждения испытывает «воздушное голодание». Любая подставка устраняет эту проблему, поскольку за счет работы вентилятора в подставке создается «виртуальный» воздушный зазор неограниченного размера. После чего эффективность охлаждения… упирается в возможности штатной системы охлаждения ноутбука. Ведь для того чтобы «пойти дальше» и создать избыточное давление воздуха, надо не только совместить вентиляционные решетки, но и загерметизировать зазор между ноутбуком и подставкой, что, конечно же, никто делать не будет.

Тем не менее, отличия в пользовательских впечатлениях от разных подставок есть, поэтому несколько слов о каждой модели сказать необходимо.

CoolerMaster NotePal B2

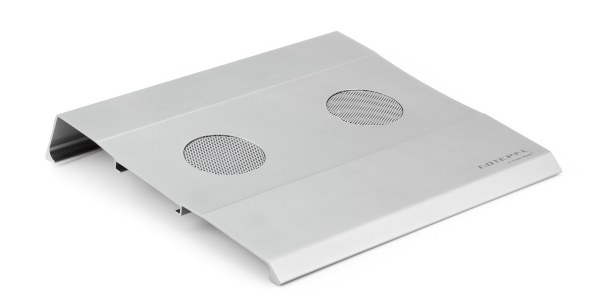

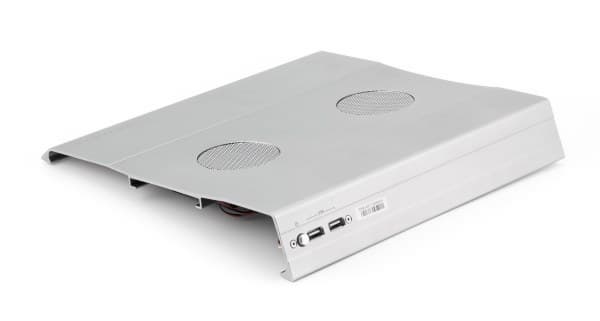

подставка для ноутбука CoolerMaster NotePal B2

Эта подставка довольно компактная, поэтому больше подходит для использования с небольшими ноутбуками, с размером экрана до 14-дюймов. Хотя она, определенно, не сломается, даже если вы на нее водрузите 17-дюймовую геймерскую машину, поскольку корпус ее изготовлен из достаточно толстого алюминиевого профиля.

подставка для ноутбука CoolerMaster NotePal B2

Вероятно, такой дизайн придется по душе поклонникам техно-стиля. Подключается подставка к ноутбуку комплектным USB-кабелем, второй разъем на корпусе может использоваться для подключения внешних устройств, которые будут доступны на ноутбуке в «настольном» режиме. Вентилятор пользователь может лишь включить или выключить, регулировка частоты вращения не предусмотрена, что несколько огорчает. Потому что работает система охлаждения отнюдь не бесшумно, и если у вас достаточно тихий ноутбук, пользоваться дополнительным охлаждением вы, скорее всего, захотите лишь при максимальной нагрузке, когда шум штатного кулера будет перекрывать шум вентиляторов в подставке.

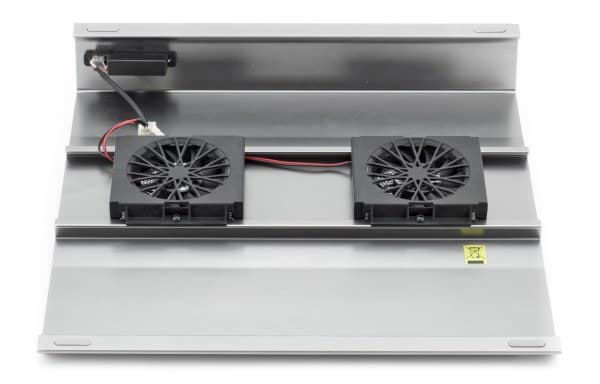

подставка для ноутбука CoolerMaster NotePal B2

Обращаться с подставкой следует аккуратно, поскольку «начинка» ничем не прикрыта. Будем надеяться, что любознательные члены семейства, если таковые имеются у вас, не оторвут какие-нибудь проводочки.

Microsoft Cooling Base

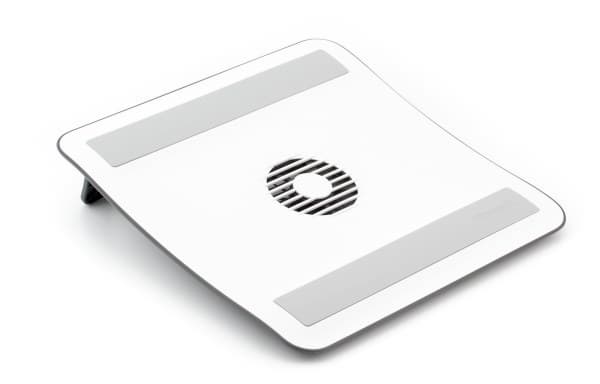

подставка для ноутбука Microsoft Cooling Base

На подставку под брендом Microsoft ставить «старший» ноутбук мы не стали, устойчиво на ней помещался лишь ноутбук 13-дюймового формата. В отличие от предыдущей модели, это пластмассовое изделие не производит впечатления крепкой конструкции, зато и цена Microsoft Cooling Base самая низкая среди моделей этого обзора.

подставка для ноутбука Microsoft Cooling Base

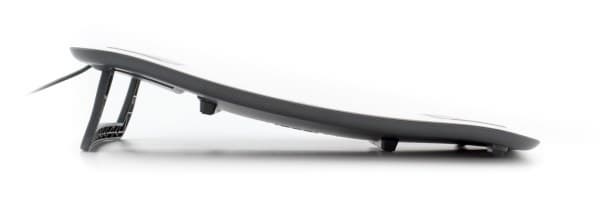

Подставка может располагаться как горизонтально, так и под углом около 30 градусов, если в таком положении вам удобнее работать. В «приподнятом» варианте эффективность вентилятора в подставке также повышается, что заметно и по результатам тестов.

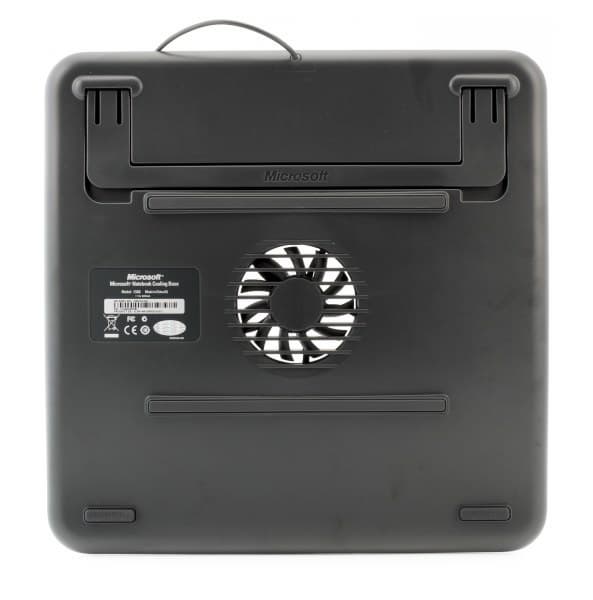

подставка для ноутбука Microsoft Cooling Base

Недостаток в данном случае один, но серьезный: это самая шумная подставка в нашем обзоре, притом что скорость вращения вентилятора в ней не только не регулируется, его даже нельзя отключить. А учитывая, что и особой эффективностью охлаждения она похвастать не может, затрудняемся ее кому-либо порекомендовать.

Logitech LapDesk N700

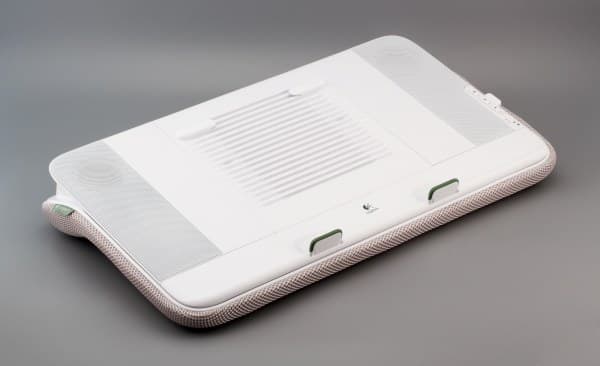

подставка для ноутбука Logitech LapDesk N700

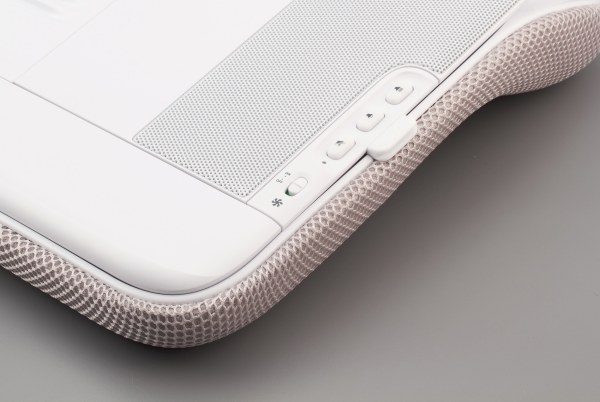

Самая оригинальная подставка, которую, в отличие от остальных, пользователь может класть себе на колени, для еще большего удобства можно отрегулировать угол наклона ноутбука с помощью дополнительных, прилагаемых в комплекте, упоров. Также в подставку встроены 2-дюймовые динамики, весьма приятно звучащие, что будет очень кстати, особенно для владельцев компактных недорогих ноутбуков с примитивными колонками. По ширине 13-дюймовый ноутбук слегка не доходит до области динамиков, а 16-дюймовый — слегка перекрывает, но в обоих случаях выглядит такое сочетание вполне уместно, поэтому подставку можно считать универсальной.

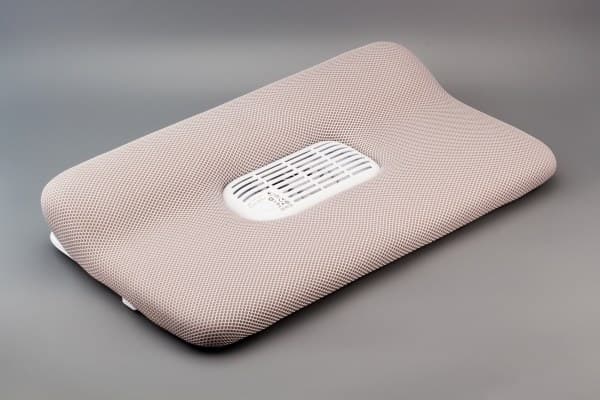

подставка для ноутбука Logitech LapDesk N700

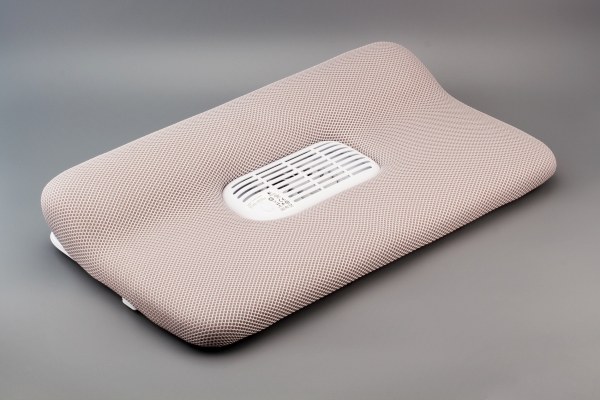

Полиуретановое основание обтянуто сеткой, также из искусственного материала, поэтому воздухопроницаемость не идеальна (хотя вентилятор в какой-то степени будет «проветривать» и вас). Да и вес ее сравним с иным ноутбуком (порядка 1,5 кг) и может показаться великоват, чтобы длительно держать подставку с ноутбуком на коленях. Что ж, в любом занятии полезно иногда отвлекаться и делать разминку.

подставка для ноутбука Logitech LapDesk N700

Вентилятор шумит достаточно отчетливо, и если ваш ноутбук в простое умеет снижать обороты до ненавязчивых, пользоваться вентилятором в подставке вы, скорее всего, будете только при работе с нагрузкой.

Zalman ZM-NC1000F

подставка для ноутбука Zalman ZM-NC1000F

А эту подставку в первую очередь можно порекомендовать владельцам компактных ноутбуков в том случае, если штатная система охлаждения в жаркую погоду начинает работать на повышенных оборотах даже в простое. Или переходит с минимальных оборотов на повышенные и обратно во время сеанса, что еще больше раздражает. Поскольку на минимальных оборотах вентилятор в подставке создает шум в пределах 25 дБА, то есть неразличимый на уровне фонового шума даже в очень тихой комнате. И при этом он вполне справляется со своей задачей, позволяя штатной системе охлаждения ноутбука работать на минимальных оборотах. Кстати, и на максимальной скорости вентилятор в этой подставке шумит умеренно, во всяком случае ниже уровня шума, издаваемого кулерами большинства ноутбуков при максимальной нагрузке. Поэтому устройство может оказаться полезным, чтобы также понизить общий уровень шума под нагрузкой.

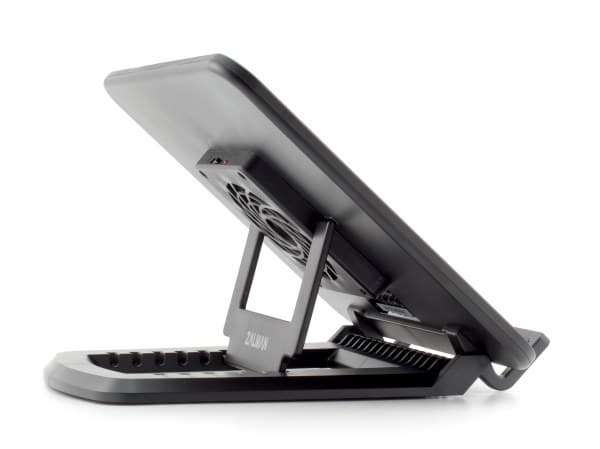

подставка для ноутбука Zalman ZM-NC1000F

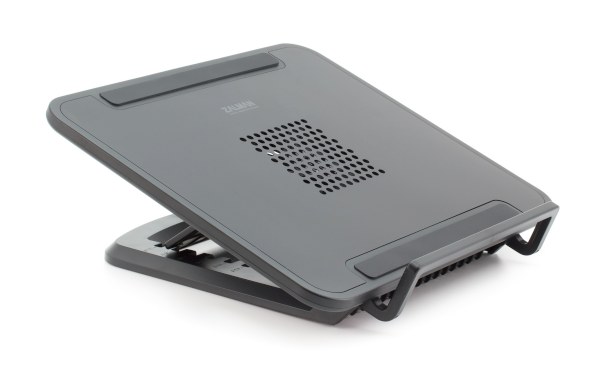

Подставка имеет оригинальную конструкцию, позволяющую отрегулировать угол наклона.

подставка для ноутбука Zalman ZM-NC1000F

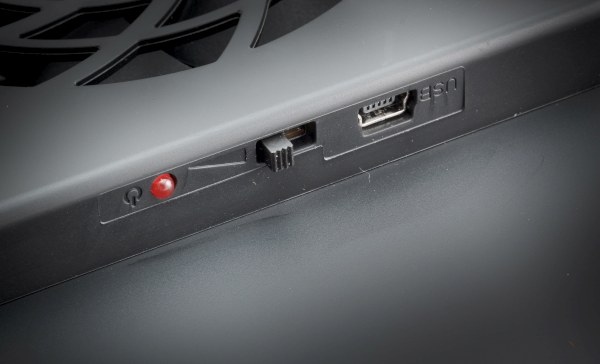

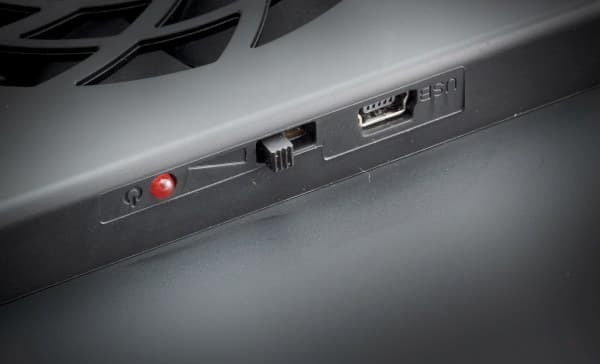

Сама подставка имеет разъем mini-USB, но в комплекте имеется кабель, рассчитанный на стандартный USB-порт ноутбука.

Zalman ZM-NC1500

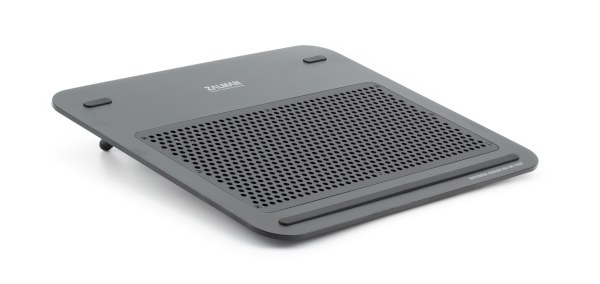

подставка для ноутбука Zalman ZM-NC1500

Эту подставку, наоборот, не имеет смысла рассматривать в комплекте с компактным ноутбуком, она слишком большая и даже на минимальных оборотах шумновата, для того чтобы надеяться на снижение общего уровня шума при ее использовании в простое. Скорее всего, она пригодится лишь владельцам крупногабаритных ноутбуков с мощной игровой начинкой, желающим играть и в жаркую погоду. Другими словами, использовать дополнительное охлаждение именно для поддержания более низкой температуры компонентов ноутбука и, как следствие, повышение стабильности.

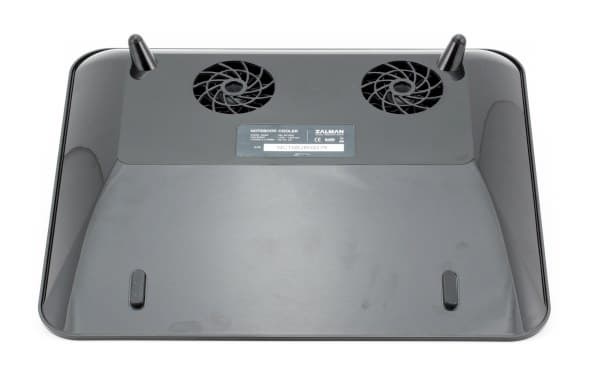

подставка для ноутбука Zalman ZM-NC1500

Любопытно, что вентиляторы расположены выше вентиляционной решетки на передней панели, поэтому поток воздуха обеспечивается достаточно ровный по всей ее площади, и такая конструкция позволяет надеяться, что подставка будет в равной степени эффективно охлаждать ноутбуки с разной конфигурацией вентиляционных отверстий на их корпусе.

подставка для ноутбука Zalman ZM-NC1500

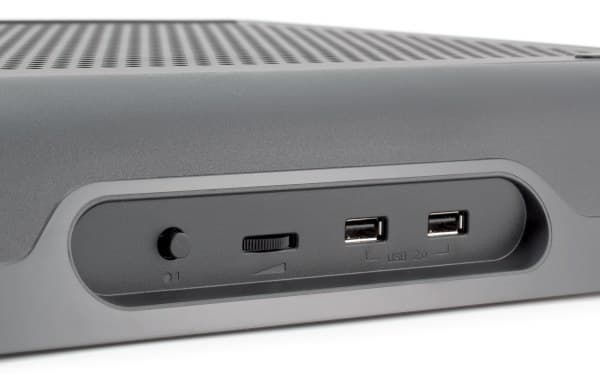

Подставка подключается через стандартный USB-порт имеющимся в комплекте кабелем, еще один порт может использоваться для подключения внешнего устройства к ноутбуку.

Zalman ZM-NC2500Plus

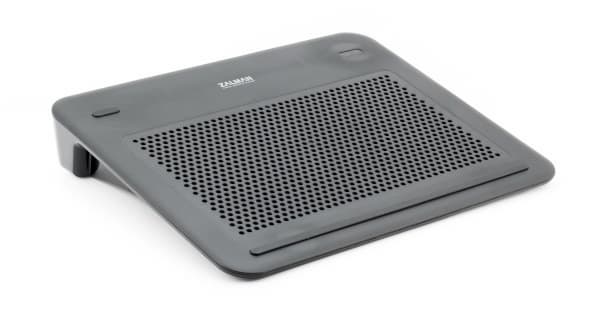

подставка для ноутбука Zalman ZM-NC2500Plus

Еще одно крупногабаритное устройство, похожее внешне на предыдущее, но со своими особенностями. Уровень шума заметно ниже, при этом по эффективности охлаждения эта модель практически не уступает предыдущей. Слегка подпортила благоприятные впечатления лишь отклеившаяся (вероятно еще при распаковке) правая резиновая площадка, удерживающая ноутбук от скольжения по подставке. Самоклеящиеся детали, конечно, удобны, но, помнится, раньше в таких местах ставили резинки на «грибках». При сборке эта операция занимает столько же времени, а пару дополнительных отверстий в крышке предусмотреть нетрудно.

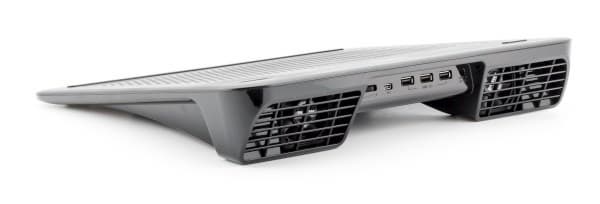

подставка для ноутбука Zalman ZM-NC2500Plus

Секрет эффективности кулера в том, что вентиляторы расположены на задней панели, а не смотрят «в стол», как у остальных подставок. Поэтому они меньше шумят, и их производительность приближается к максимально возможной.

подставка для ноутбука Zalman ZM-NC2500Plus

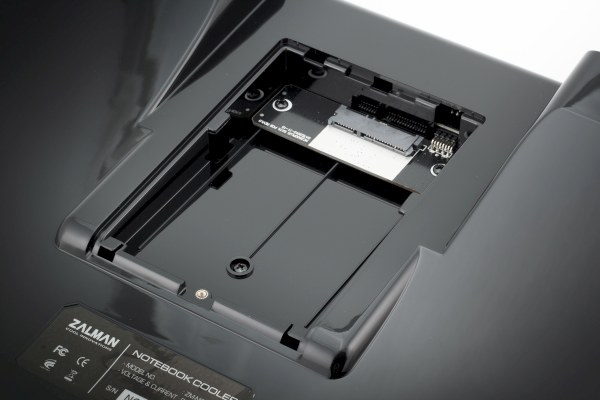

Оригинальной опцией этой подставки является наличие отсека для 2,5-дюймового жесткого диска. Также имеется трехпортовый USB-хаб.

Zalman ZM-NC3000S

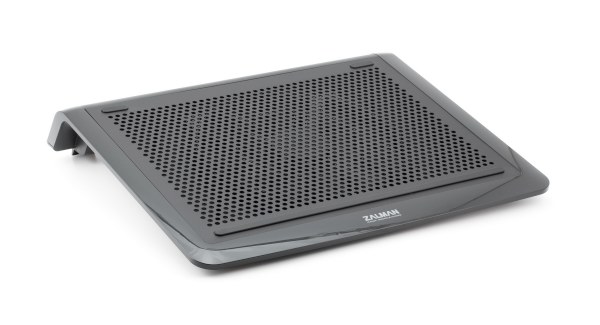

подставка для ноутбука Zalman ZM-NC3000S

Разработчики из Zalman не радуют нас разнообразием дизайнерских решений для оформления своих подставок, однако, как мы уже убедились, по конструкции они могут отличаться весьма значительно. Эта подставка порадовала минимальным уровнем шума на низкой скорости вращения вентилятора, так что ее вполне можно использовать и с компактным ноутбуком, во всех случаях, когда есть необходимость утихомирить штатную систему охлаждения.

подставка для ноутбука Zalman ZM-NC3000S

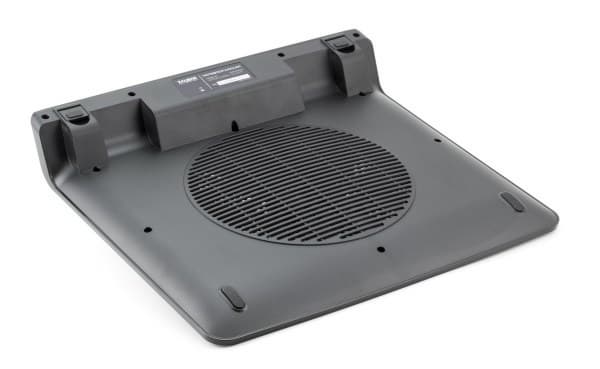

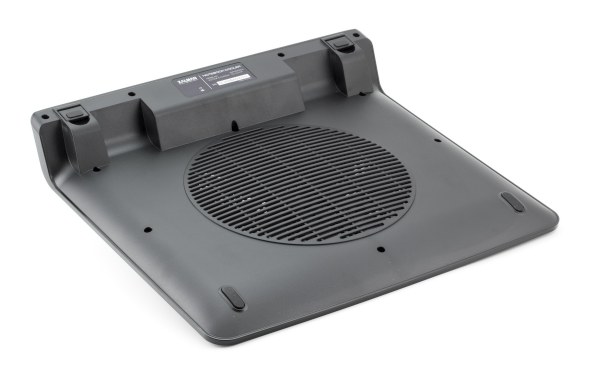

В данном случае используется 220 мм вентилятор, расположенный в центре основания подставки. Такое решение, действительно, способно обеспечить неплохую эффективность охлаждения на низких оборотах, а следовательно и минимальную шумность.

Выводы

Тестирование подтвердило эффективность использования охлаждающих подставок в двух ситуациях. Во-первых, если штатная система ноутбука не имеет запаса на случай продолжительной работы при повышенной температуре (и поэтому даже в простое вентилятор разгоняется до ощутимых на слух оборотов). В таком случае имеет смысл обратить внимание на подставки, продемонстрировавшие уровень шума на низких оборотах в пределах 30 дБА (подчеркнем, что в нашем тесте мы измеряли уровень шума в приближенных к реальности условиях с близкого расстояния, поскольку редкий пользователь располагается в метре от ноутбука, как принято измерять уровень шума по стандарту).

Во-вторых, как и следовало ожидать, подставки с эффективными системами охлаждения неплохо помогают снизить максимальную температуру (и также, зачастую разгружают штатную систему ноутбука) при работе с максимальной нагрузкой. Тут основной критерий — максимальная производительность, поскольку такой режим обычно возникает в играх (и тех редких приложениях, которые также нагружают одновременно и центральный, и графический процессор). Уровнем шума в допустимых пределах тут можно пренебречь, поскольку и сам ноутбук будет создавать определенный уровень (обычно не ниже 35 дБА), и звуковое сопровождение в играх обычно присутствует. С другой стороны, мощный «пылесос» в подставке также не нужен. Итак, как и подтвердили наши тесты, разброс в результатах невелик, поскольку упирается в производительность штатной системы охлаждения ноутбука.

Некоторые подставки имеют полезные опции: возможность регулировки угла наклона, встроенный USB-концентратор и даже возможность установки жесткого диска или наличие встроенных динамиков. Многие подставки также выпускаются в разных цветовых решениях, поэтому есть возможность подобрать цвет, подходящий к интерьеру или ноутбуку.



Благодарим компанию OST-COM
за предоставленные на тестирование охлаждающие подставки
и компанию OLDI
за помощь в комплектации тестовых стендов
