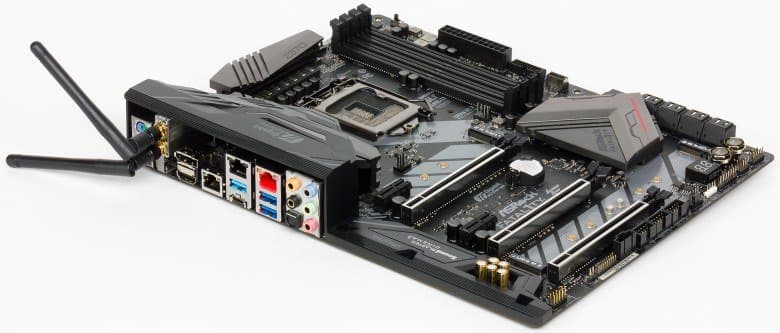

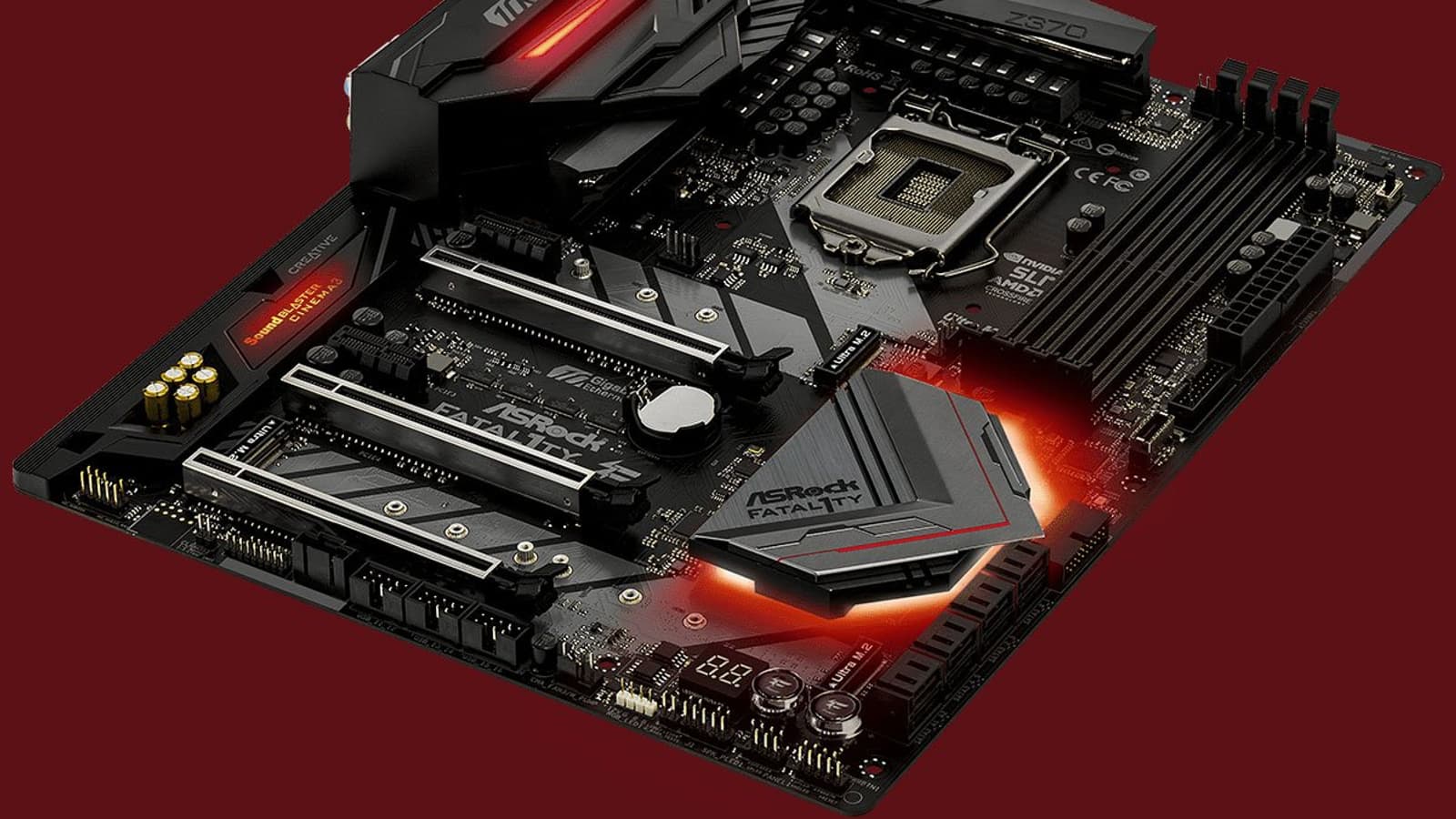

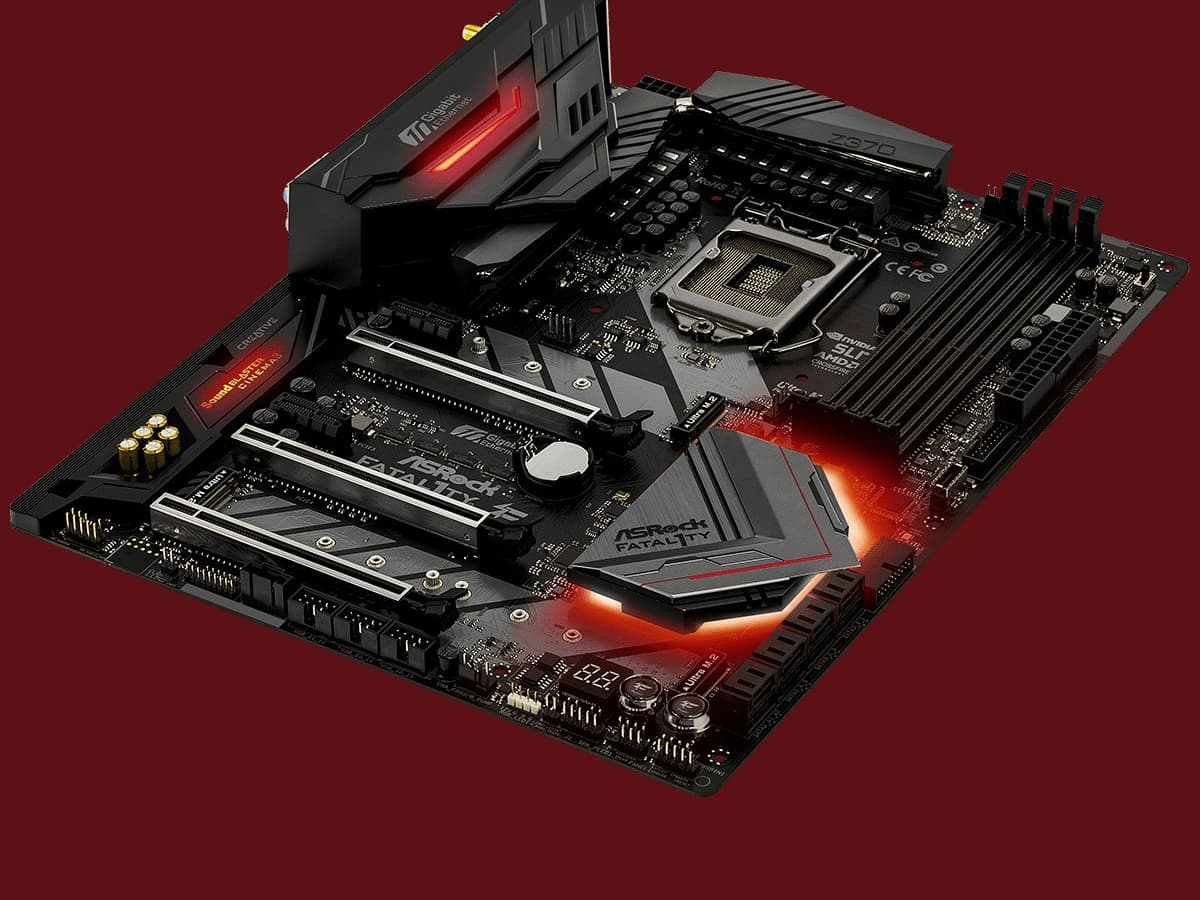

В этой статье мы рассмотрим игровую материнскую плату ASRock Fatal1ty Z370 Professional Gaming i7 серии ASRock Fatal1ty на новом чипсете Intel Z370 под процессоры Coffee Lake. Ее безусловно можно рассматривать как основу для сборки высокопроизводительных домашних ПК.

Комплектация и упаковка

Плата ASRock Fatal1ty Z370 Professional Gaming i7 поставляется в средней по размерам коробке с ручкой.

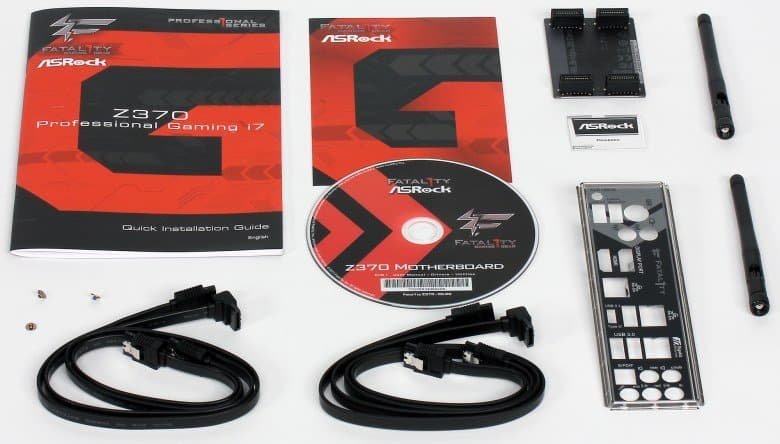

Комплект поставки довольно скромный: руководство пользователя, DVD-диск с драйверами и утилитами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеет угловой разъем с одной стороны), заглушка для задней панели платы, мостик SLI на две видеокарты и антенна для Wi-Fi-модуля.

Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Fatal1ty Z370 Professional Gaming i7 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel Z370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Aquantia AQC107 (10 Гбит/c)
1 × Intel I219-V
1 × Intel I211AT
1 × Wi-Fi (802.11b/g/n/ac) + Bluetooth 4.2
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
2 × PCI Express 3.0 x1
3 × M.2
SATA-разъемы 8 × SATA 6 Гбит/с
USB-порты 8 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
1 × USB 3.1 (вертикальный разъем)
6 × USB 2.0

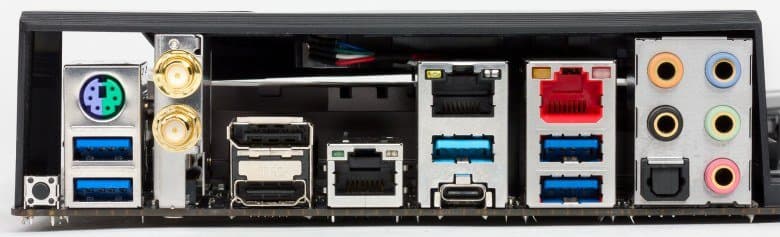

Разъемы на задней панели 4 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
1 × DisplayPort
1 × HDMI
3 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек (3,5 мм)
1 разъем PS/2
2 разъема для антенн Wi-Fi-модуля
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
4 × M.2
5 разъемов для подключения 4-контактных вентиляторов
1 вертикальный разъем для подключения фронтального порта USB 3.1
2 разъема для подключения портов USB 3.0
3 разъема для подключения портов USB 2.0
1 разъем для подключения RGB-ленты 12 В
Форм-фактор ATX (305×244 мм)
Средняя цена
виджет Яндекс.Маркет
Розничные предложения
виджет Яндекс.Маркет

Форм-фактор

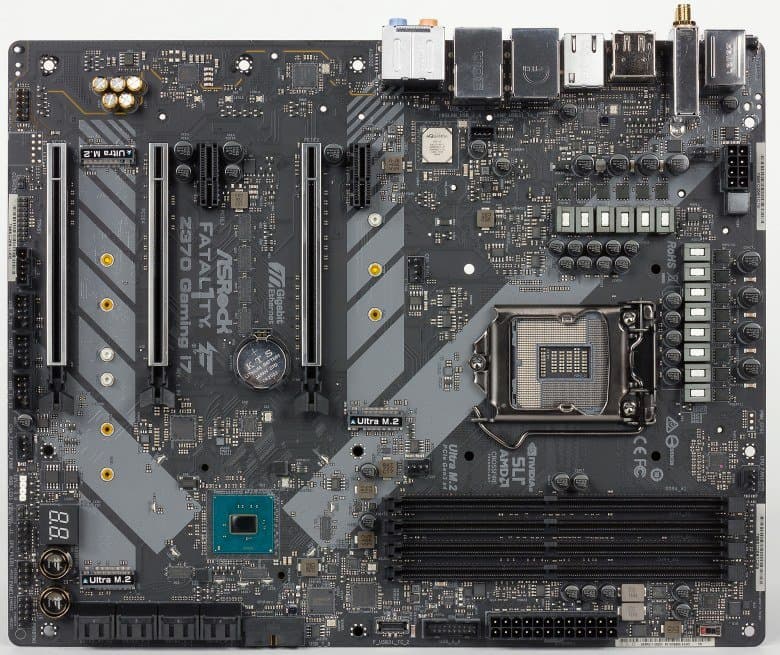

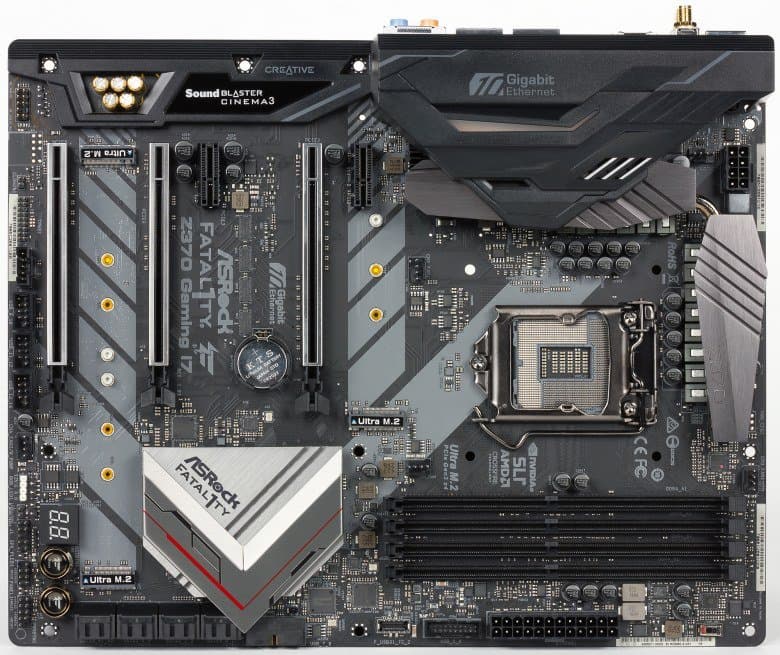

Плата ASRock Fatal1ty Z370 Professional Gaming i7 выполнена в форм-факторе ATX (305×244 мм), Для ее монтажа в корпус предусмотрено 10 отверстий.

Чипсет и процессорный разъем

Плата ASRock Fatal1ty Z370 Professional Gaming i7 основана на новом чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

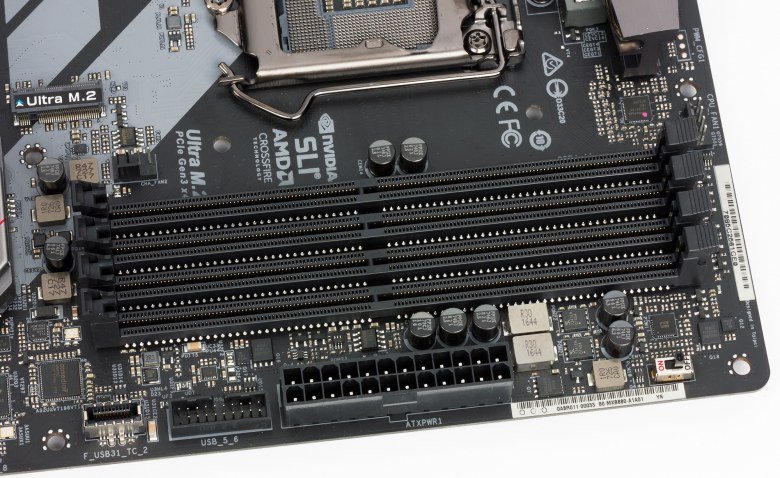

Для установки модулей памяти на плате ASRock Fatal1ty Z370 Professional Gaming i7 предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

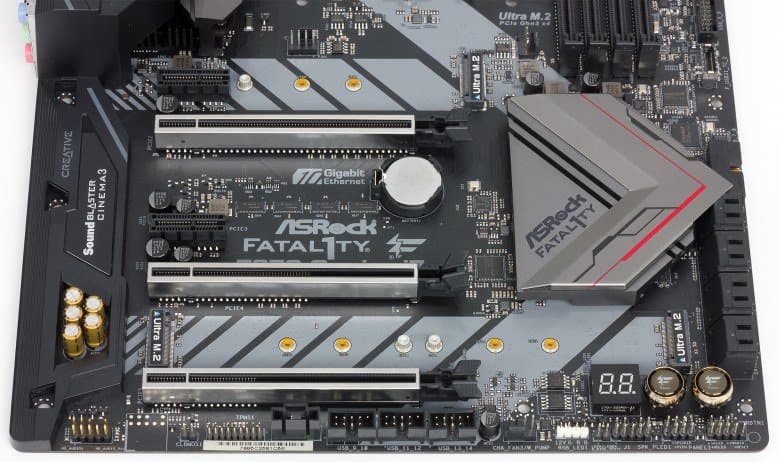

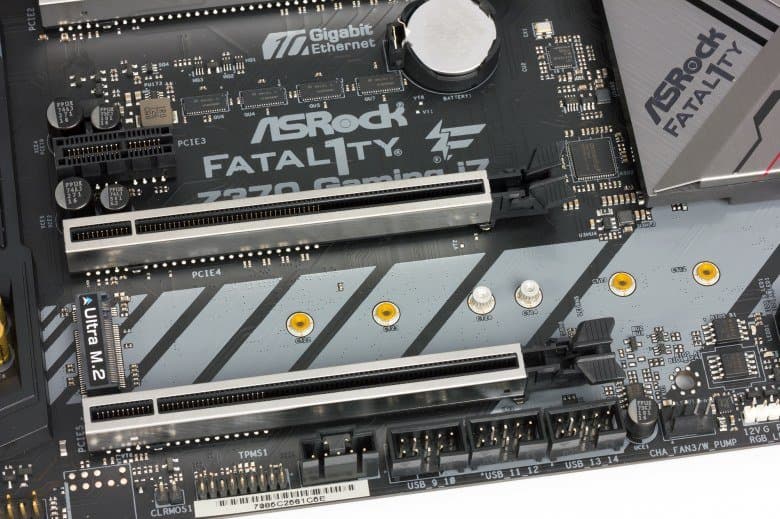

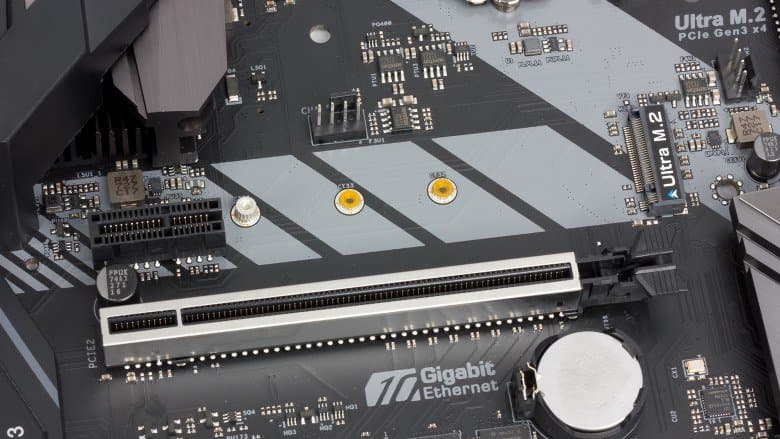

Для установки видеокарт, плат расширения и накопителей на материнской плате ASRock Fatal1ty Z370 Professional Gaming i7 имеется три слота с форм-фактором PCI Express x16, два слота PCI Express 3.0 x1 и четыре разъема M.2.

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 (PCIE2) реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Это переключаемый слот, который может работать на скоростях x16/x8. За переключение порта отвечают мультиплексоры-демультиплексоры линий PCIe 3.0 Texas Instruments HD3SS3415.

Второй слот с форм-фактором PCI Express x16 (PCIE4) также реализован на базе процессорных линий PCIe 3.0, но работает на скоростях x8/x4. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Третий слот с форм-фактором PCI Express x16 (PCIE5) также реализован на базе процессорных линий PCIe 3.0, но работает на скорости x4 и представляет собой слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Режимы работы слотов PCIE2/PCIE4/PCIE5 могут быть следующие: x16/–/–, x8/x8/–, x8/x4/x4.

Плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia (симметричный режим x8/x8), а также двух или трех (в режиме x8/x4/x4) видеокарт AMD.

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel Z370.

Кроме слотов PCI Express, на плате имеется четыре разъема M.2, реализованные через чипсет. Один разъем с ключом Key-E предназначен для Wi-Fi-модуля, который в него и установлен. Остальные три разъема M.2 имеют ключ Key-M и предназначены для SSD-накопителей с интерфейсом PCIe 3.0 x4 и SATA 6 Гбит/с. Два разъема (M.2_1 и M.2_2) поддерживают накопители с типоразмером 2242/2260/2280/22110, а третий (M.2_3) — накопители с типоразмером 2242/2260/2280.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы Display Port 1.2 и HDMI 1.4.

SATA-порты

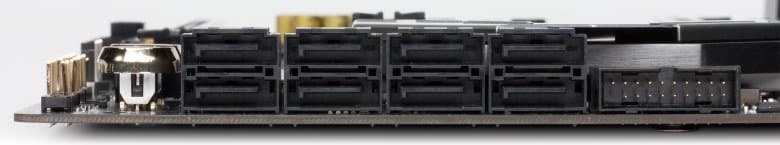

Для подключения накопителей или оптических приводов на плате предусмотрено восемь портов SATA 6 Гбит/с. Шесть портов реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще два порта SATA 6 Гбит/с реализованы на базе SATA-контроллера ASMedia ASM1061.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, шесть портов USB 2.0 и три порта USB 3.1.

Все порты USB 2.0 и четыре порта USB 3.0, выведенные на заднюю панель платы, реализованы непосредственно через чипсет Intel Z370. Для подключения шести портов USB 2.0 на плате имеется три разъема USB 2.0 (по два порта на разъем).

Еще один чипсетный порт USB 3.0 используется для подключения хаба USB 3.0 ASMedia ASM1074, на базе которого реализовано еще четыре порта USB 3.0. Для подключения этих портов на плате предусмотрено два разъема (по два порта на разъем).

Два порта USB 3.1, выведенные на заднюю панель платы, реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету двумя линиями PCIe 3.0. Один из этих портов имеет разъем Type-A, а другой — разъем Type-C.

На плате имеется и разъем вертикального типа для подключения фронтального порта USB 3.1, который реализован на базе еще одного контроллера ASMedia ASM3142.

Сетевой интерфейс

Одной из главных особенностей платы ASRock Fatal1ty Z370 Professional Gaming i7 является наличие аж четырех сетевых интерфейсов: трех проводных и одного беспроводного (Wi-Fi). Осталось лишь придумать, как все это можно использовать в домашних условиях.

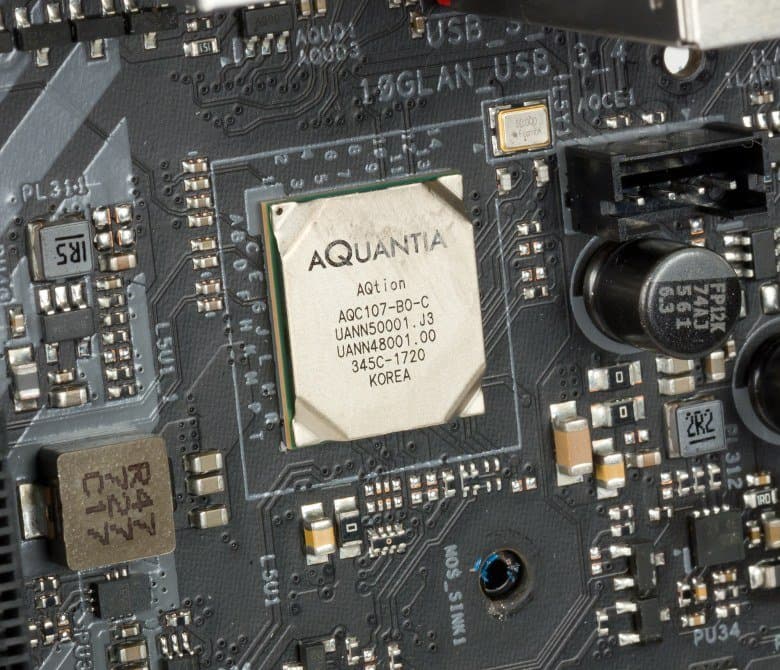

Из трех проводных интерфейсов один является 10-гигабитным (контроллер Aquantia AQC107), а еще два — гигабитными (контроллеры Intel I219-V и Intel I211AT). Эти гигабитные контроллеры подключаются к чипсету одной линией PCIe, а контроллер Aquantia AQC107 — одной, двумя или четырьмя линиями PCIe 3.0/2.0. В варианте платы ASRock Fatal1ty Z370 Professional Gaming i7 10-гигабитный контроллер подключен к чипсету двумя линиями PCIe 3.0.

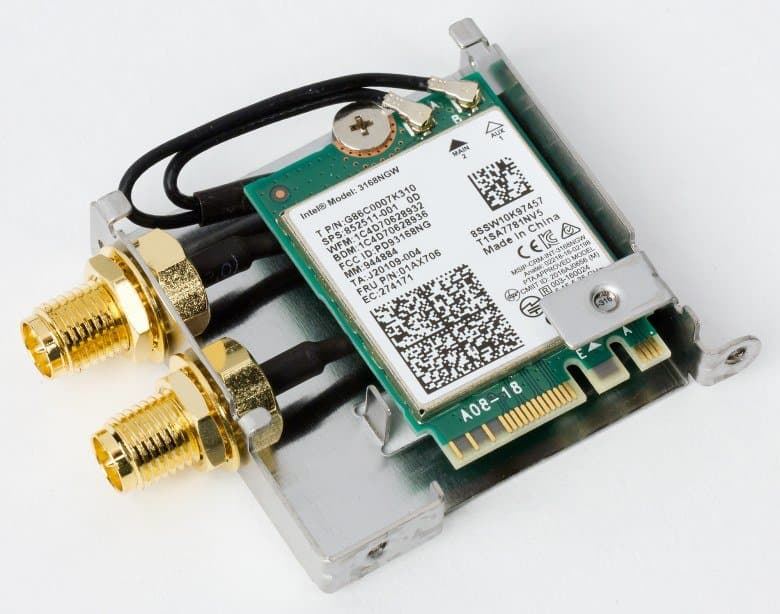

Модуль Wi-Fi основан на контроллере Intel 3168NGW, поддерживает стандарты 802.11b/g/n/ac, а заодно и Bluetooth 4.2. Модуль установлен на плате в разъем M.2 вертикального типа.

Как это работает

Напомним, что чипсет Intel Z370 ничем не отличается от чипсета Intel Z270 кроме поддержки разных семейств процессоров. Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы ASRock Fatal1ty Z370 Professional Gaming i7.

Через чипсет на плате реализованы: два слота PCI Express 3.0 x1, три разъема M.2 для SSD-накопителей, 10-гигабитный сетевой контроллер, два гигабитных сетевых контроллера, Wi-Fi-модуль, два контроллера ASMedia ASM3142 и контроллер ASMedia ASM1061.

Все это в совокупности требует 24 порта PCIe 3.0. Кроме того, задействуется еще шесть портов SATA и пять портов USB 3.0, а это еще 11 HSIO-портов. Таким образом, всего получается 35 HSIO-портов. И это мы еще не учли, что все три разъема M.2 могут работать в SATA-режиме. Понятно, что без разделения портов и разъемов тут не обойтись.

Разъем M.2_1 разделяется с портами SATA#0 и SATA#1 следующим образом. Два HSIO-порта чипсета могут конфигурироваться либо как два порта SATA (SATA#0, SATA#1), либо как два порта PCIe 3.0. Если эти порты конфигурируются как два порта PCIe 3.0, то в совокупности с еще двумя чипсетными портами PCIe 3.0 получаем четыре порта PCIe 3.0, которые используются для разъема M.2_1 в режиме PCIe. Если же задействуются порты SATA#0 и SATA#1 (то есть два HSIO-порта чипсета конфигурируются как два порта SATA), то разъем M.2_1 доступен только в режиме PCIe 3.0 x2.

Аналогичным образом разъем M.2_2 разделяется с портами SATA#4 и SATA#5.

А вот разъем M.2_3 разделяется только по линии SATA c портом SATA#3, то есть если разъем M.2_3 используется в режиме SATA, то порт SATA#3 будет недоступен. И наоборот, если используется порт SATA#3, то разъем M.2_3 доступен только в режиме PCIe 3.0 x4.

Но даже с учетом указанных разделений 30 высокоскоростных портов (HSIO) чипсета все равно будет недостаточно. Действительно, задействованы будут 20 портов PCIe 3.0, 2 порта SATA и 5 портов USB 3.0. Еще 4 чипсетных HSIO-порта могут конфигурироваться либо как порты SATA, либо как порты PCIe 3.0. То есть требуется 31 HSIO-порт, а у чипсета их только 30.

Поэтому на плате имеется ASMedia ASM1184e — четырехпортовый коммутатор линий PCIe 2.0 (он расположен рядом с чипсетом), который, по сути, делает из одной линии PCIe 3.0/2.0 еще четыре.

К этому коммутатору подключены: Wi-Fi-модуль, сетевой контроллер i211-AT и SATA-контроллер ASMedia ASM1061. С учетом коммутатора ASMedia ASM1184e требуется 29 HSIO-портов чипсета: 18 портов PCIe 3.0, 5 портов USB 3.0 и 2 порта SATA. Еще четыре HSIO-порта могут конфигурироваться либо как SATA, либо как PCIe 3.0.

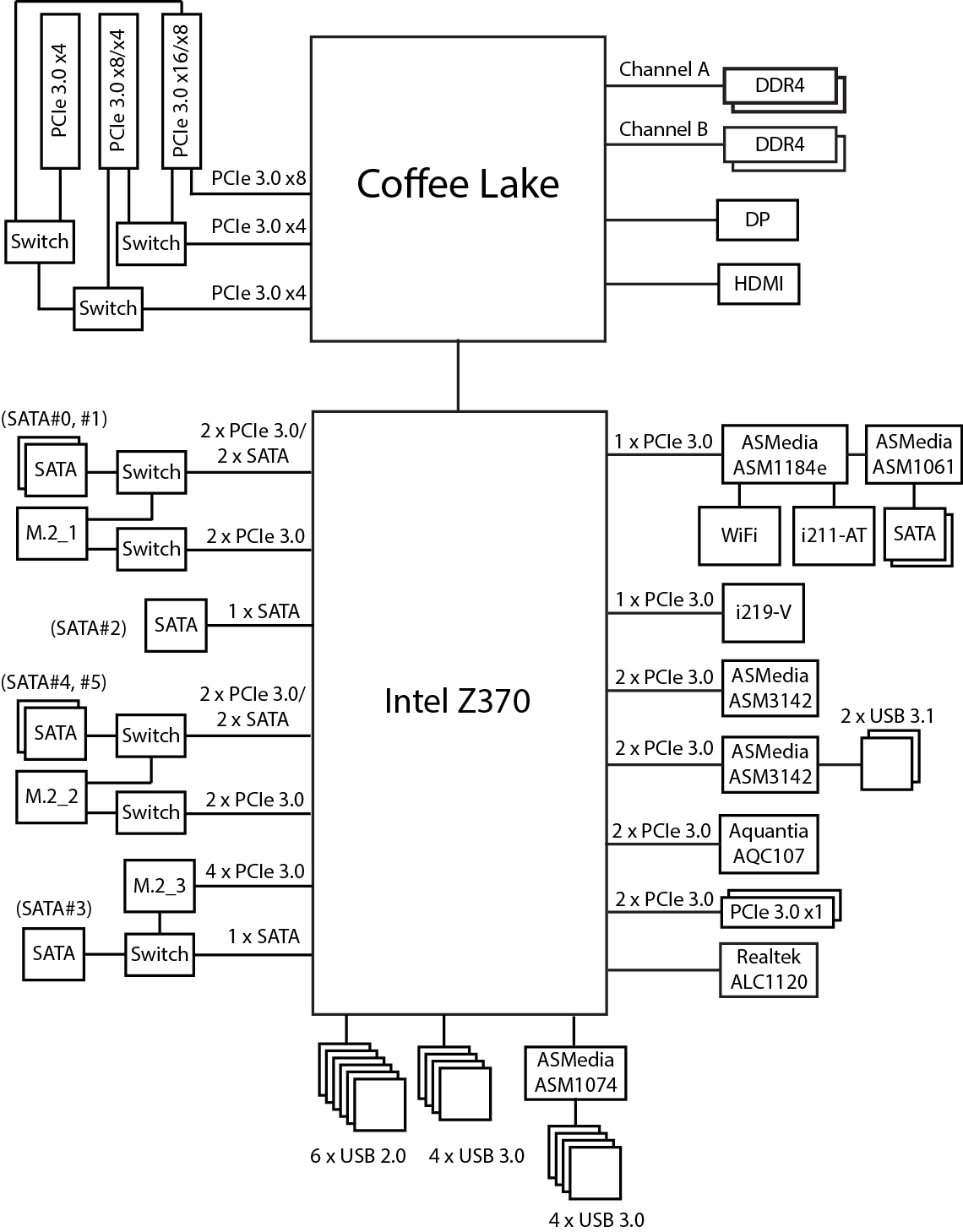

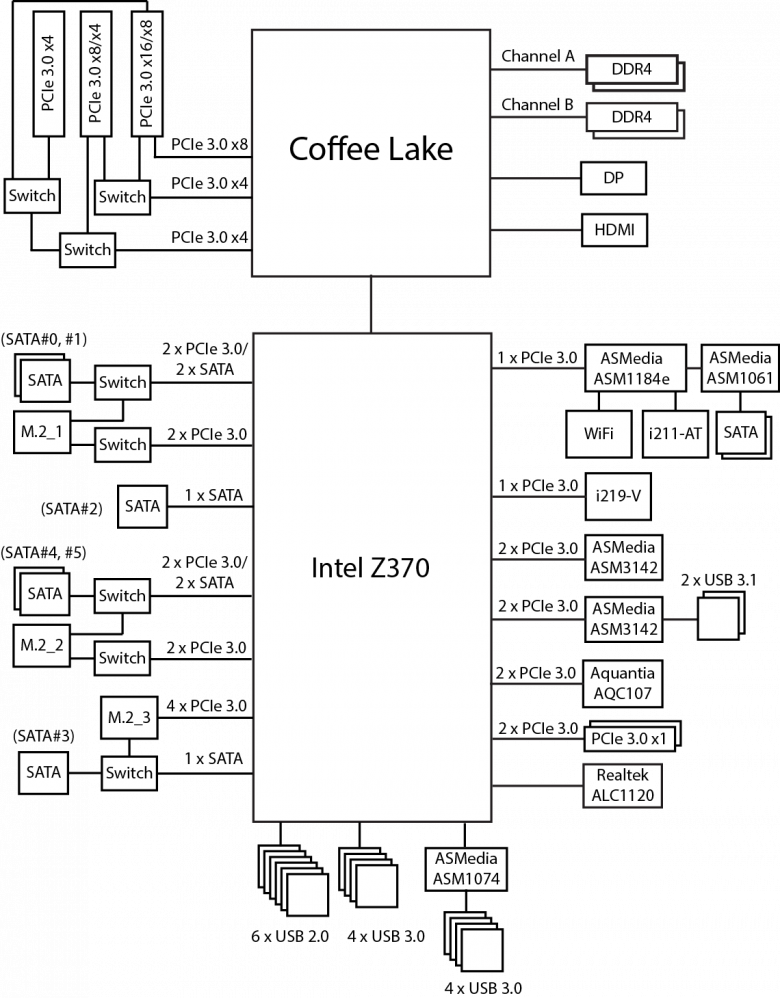

Блок-схема платы ASRock Fatal1ty Z370 Professional Gaming i7 показана на рисунке.

Дополнительные особенности

Плата ASRock Fatal1ty Z370 Professional Gaming i7 относится к топовому сегменту, а потому не обошлось без дополнительных особенностей, хотя их тут не так уж и много.

Начнем с привычного для топовых плат индикатора POST-кодов, который здесь называется Dr. Debug. Есть кнопка включения, кнопка перезагрузки и даже кнопка Clear CMOS, выведенная на заднюю панель платы.

Есть также переключатель тумблерного типа XMP Button, который позволяет активировать XMP-профиль памяти.

Следующая дополнительная особенность платы — это реализация RGB-подсветки, без которой сегодня не обходится ни одна игровая плата топового сегмента. В варианте платы ASRock Fatal1ty Z370 Professional Gaming i7 подсвечивается кожух задней панели разъемов. Хотя, возможно, термин «подсвечивается» здесь не совсем уместен — просто на кожухе панели разъемов сверху имеется небольшая полупрозрачная полоска, которая светится.

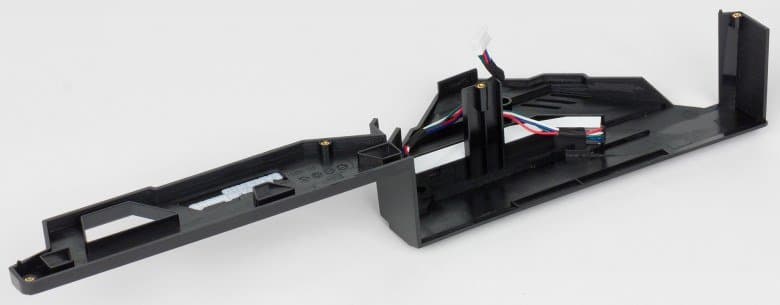

Далее, аудиотракт на плате закрыт пластиковым кожухом, в котором сделана полупрозрачная надпись Sound Blaster Cinema 3. Эта надпись также подсвечивается.

Под выступающими частями радиатора чипсета есть несколько светодиодов, которые создают рассеянную подсветку платы вблизи чипсета. Вот, собственно, и все. Можно также отметить, что подсвечиваются кнопки питания и перезагрузки, но здесь подсветка не управляемая и статичная — эти кнопки просто подсвечиваются красным цветом.

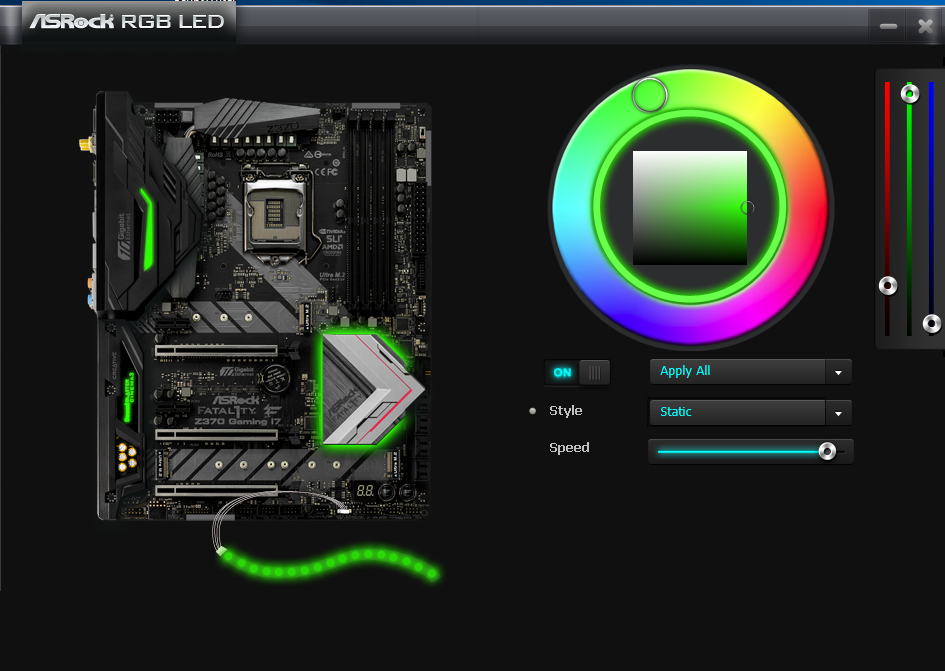

Для управления подсветкой используется утилита ASRock RGB LED. Данная утилита позволяет настраивать подсветку каждой зоны в отдельности, то есть выбирать цвет и эффект подсветки.

Кроме того, на плате имеется четырехконтактный (12V/G/R/B) разъем для подключения светодиодной ленты типа 5050 с напряжением питания 12 В (длиной не более 2 м). Эта лента также управляется утилитой ASRock RGB LED.

Система питания

Как и большинство плат, модель ASRock Fatal1ty Z370 Professional Gaming i7 имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

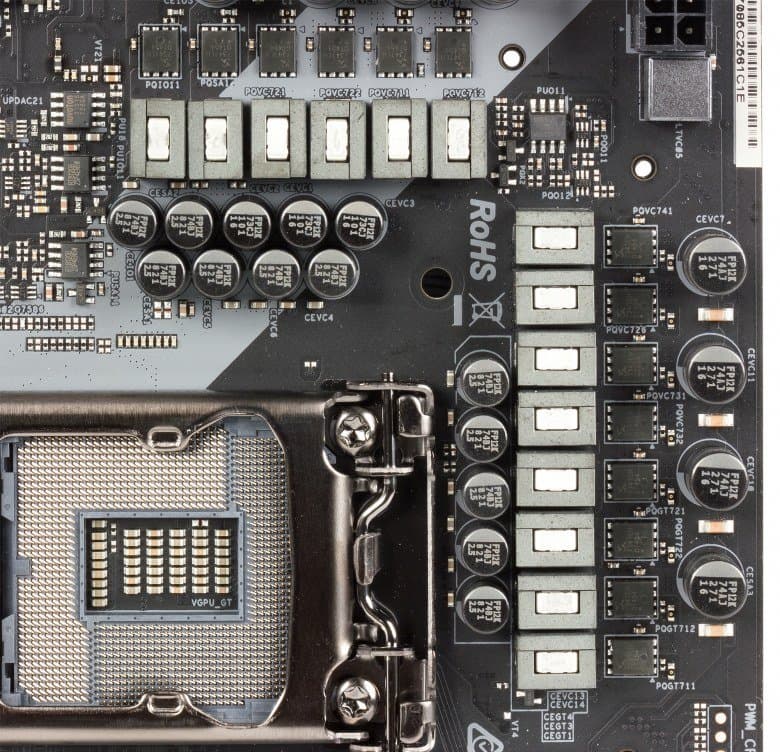

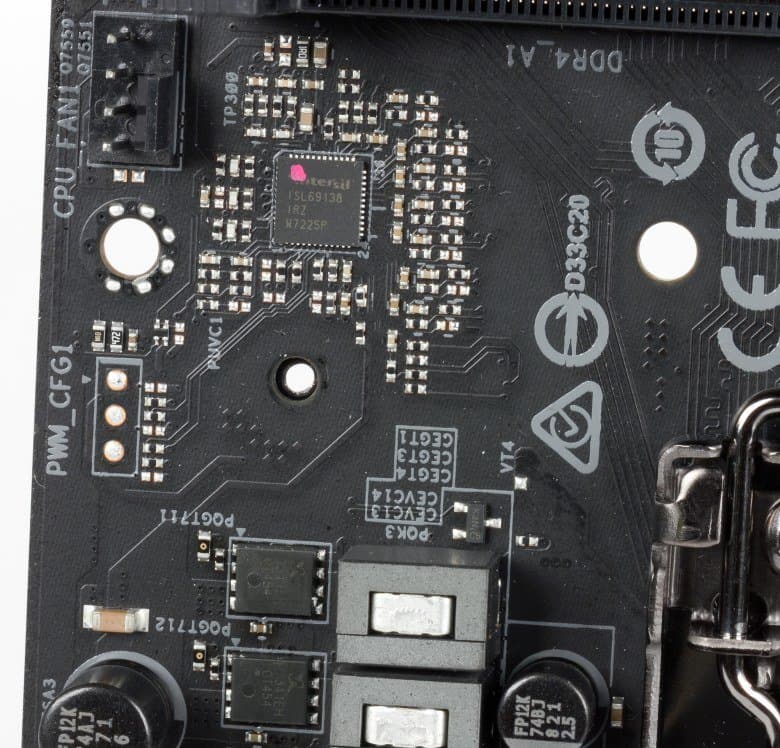

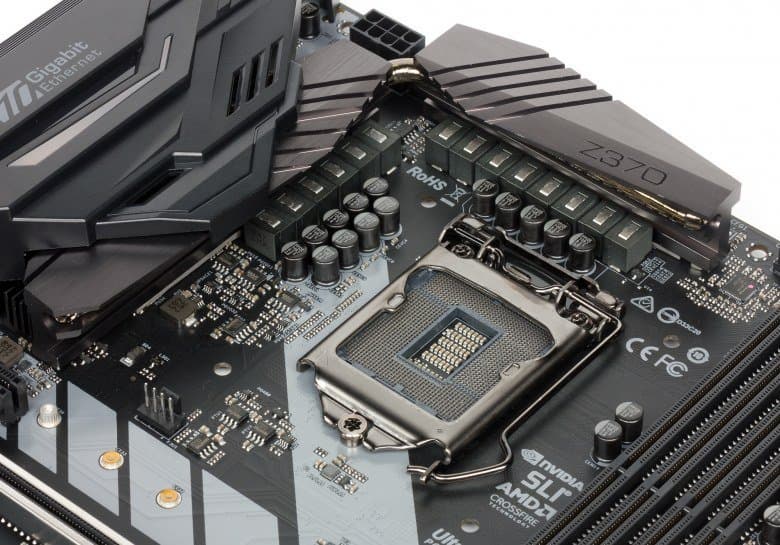

Регулятор напряжения питания процессора на плате — 12-канальный; он управляется PWM-контроллером Intersil ISL69138. Этот контроллер имеет два выхода, а общее количество фаз (на два выхода) не превышает семи, то есть X+Y ≤ 7.

В каналах питания используются чипы SM7341EHKP компании Sinopower.

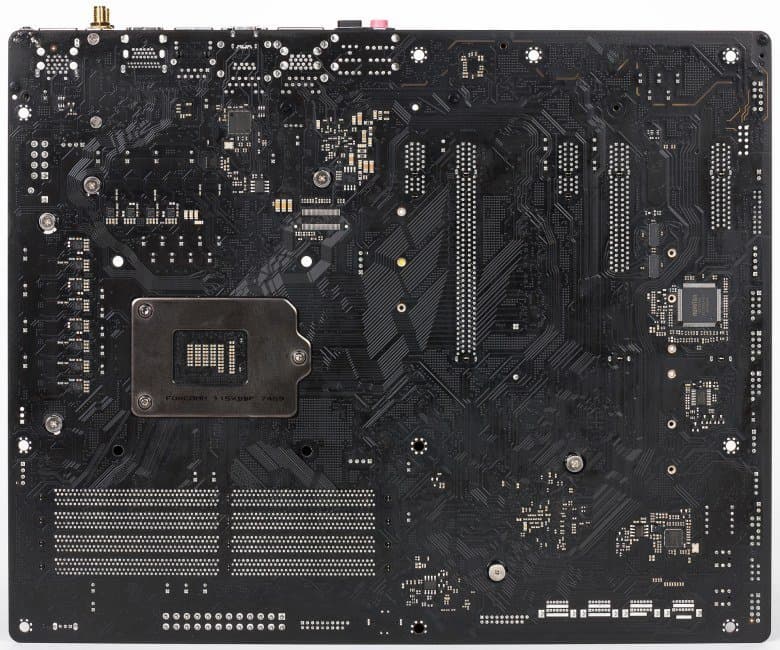

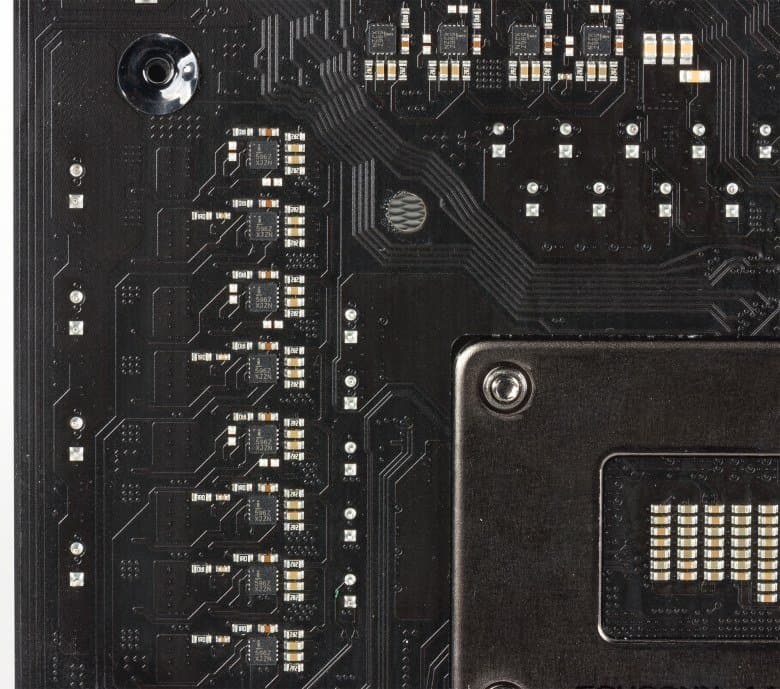

MOSFET-драйверы Intersil ISL6596 (их ровно 12) расположены с обратной стороны платы.

Система охлаждения

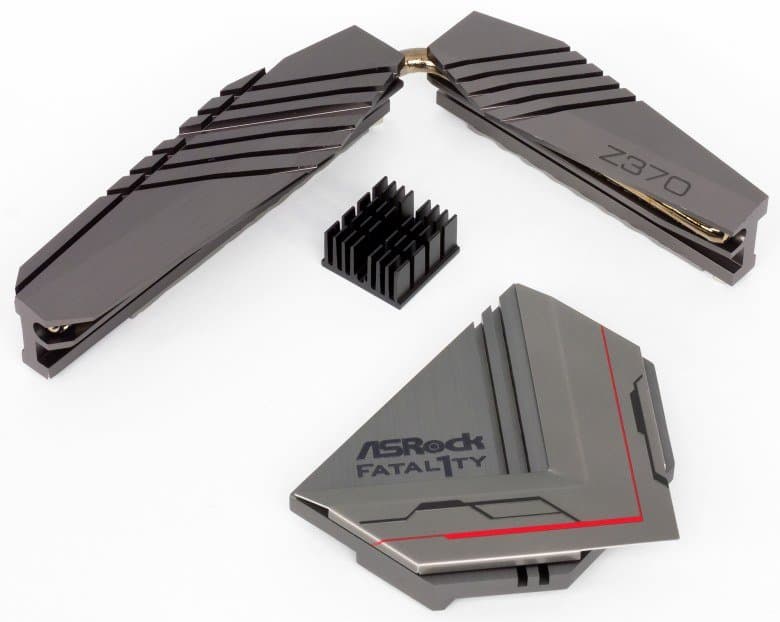

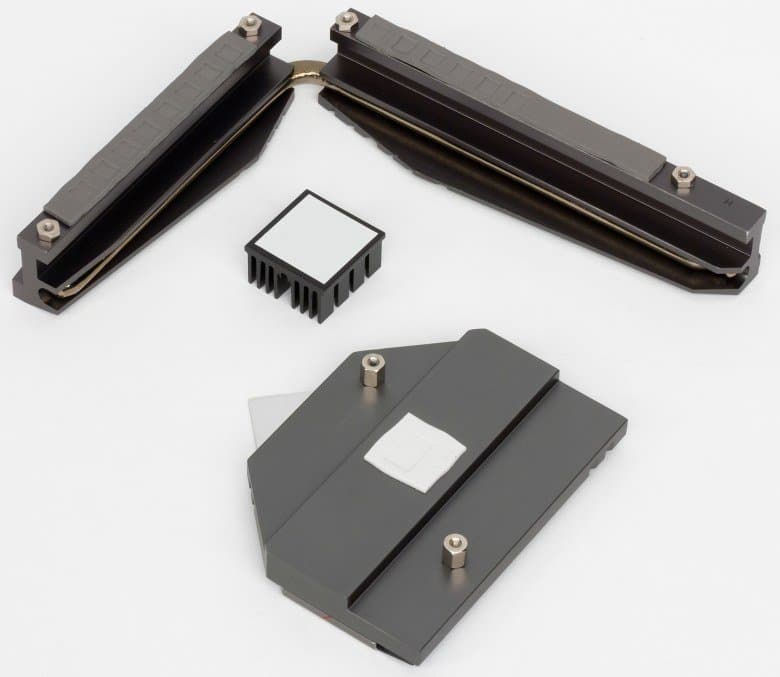

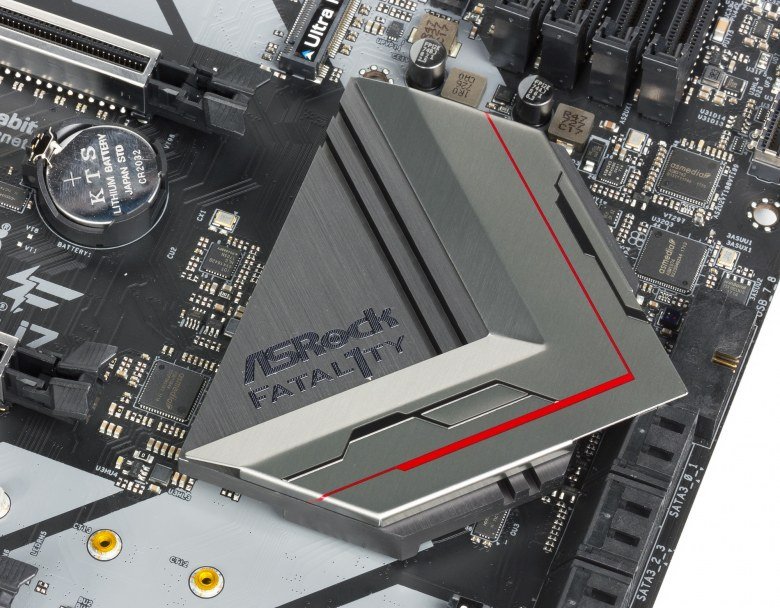

Система охлаждения платы ASRock Fatal1ty Z370 Professional Gaming i7 состоит из четырех радиаторов. Два радиатора связаны тепловой трубкой и расположены по двум смежным сторонам процессорного разъема. Они предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Еще один миниатюрный радиатор предназначен для охлаждения сетевого контроллера Aquantia AQC107. И, конечно же, есть радиатор на самом чипсете.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, а еще три — для дополнительных корпусных вентиляторов. Один разъем для кулера процессора и один разъем для корпусного вентилятора могут использоваться для подключения помпы СВО.

Аудиоподсистема

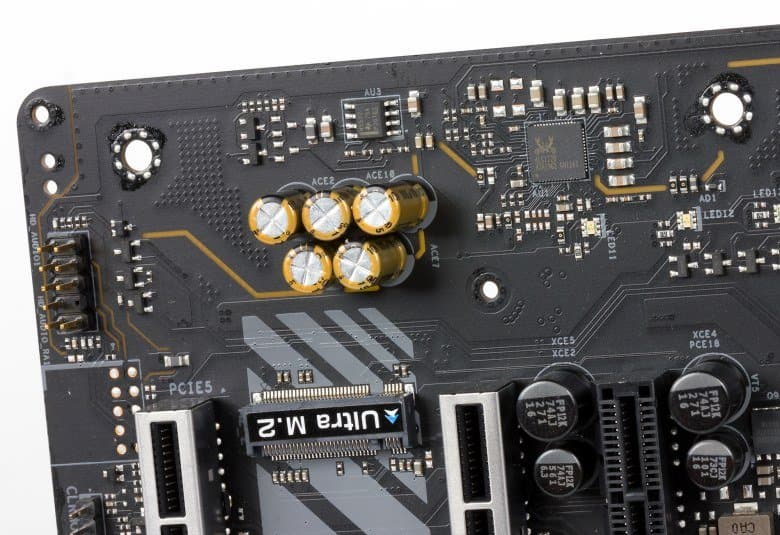

Аудиоподсистема платы ASRock Fatal1ty Z370 Professional Gaming i7 основана на кодеке Realtek ALC1220 и изолирована на уровне слоев PCB от прочих компонентов платы (визуально она выделена в отдельную зону на текстолите).

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

По результатам тестирования аудиотракт на плате ASRock Fatal1ty Z370 Professional Gaming i7 получил оценку «Отлично». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−94,5
Очень хорошо
Динамический диапазон, дБ (А)
94,6
Очень хорошо
Гармонические искажения, %
0,0024
Отлично
Гармонические искажения + шум, дБ (A)
−87,2
Хорошо
Интермодуляционные искажения + шум, %
0,0050
Отлично
Взаимопроникновение каналов, дБ
−93,6
Отлично
Интермодуляции на 10 кГц, %
0,0063
Отлично
Общая оценка
Отлично

UEFI BIOS

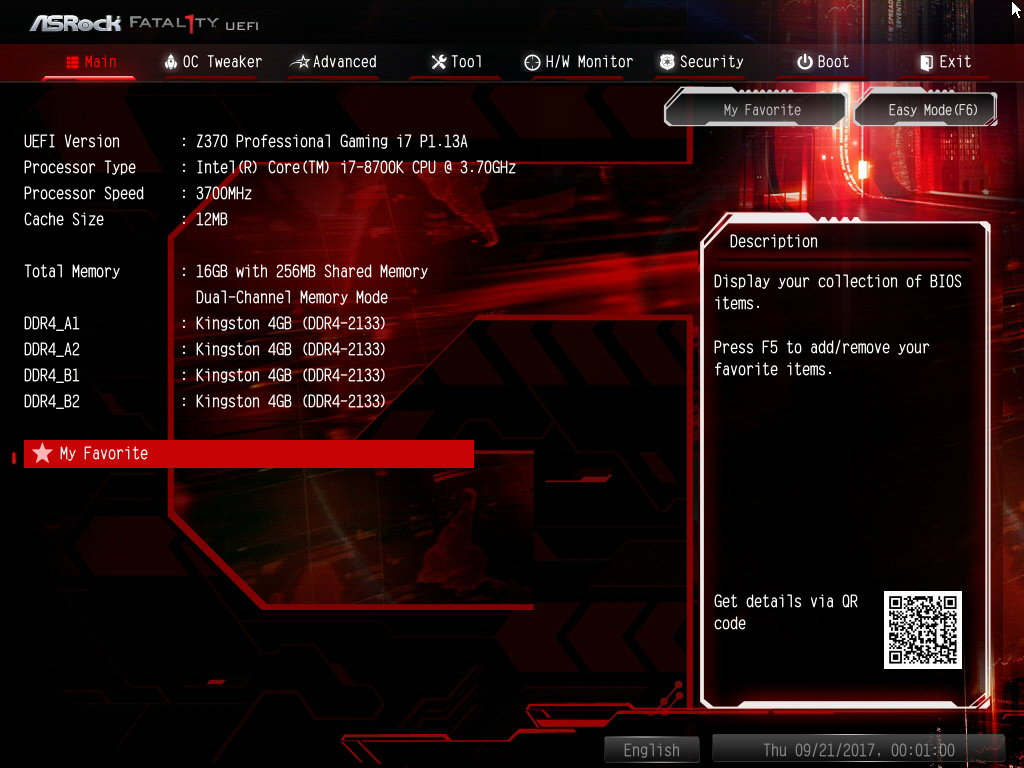

Интерфейс UEFI BIOS Setup на плате ASRock Fatal1ty Z370 Professional Gaming i7 вполне типичный (собственно, другого и быть не может).

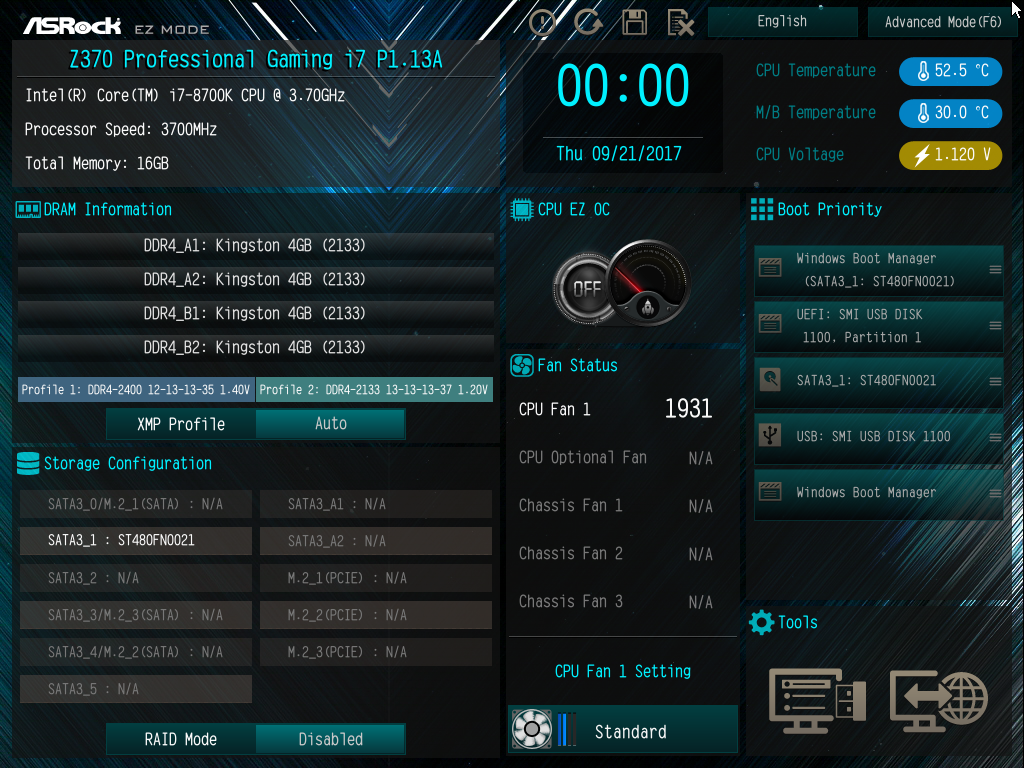

Есть два режима отображения: упрощенный (EZ Mode) и расширенный (Advanced Mode). В режиме EZ Mode можно посмотреть основную информацию о системе.

В режиме Advanced Mode для настройки используются восемь стандартных вкладок (Main, OC Tweaker, Advanced, Tool, H/W Monitor, Security, Boot, Exit).

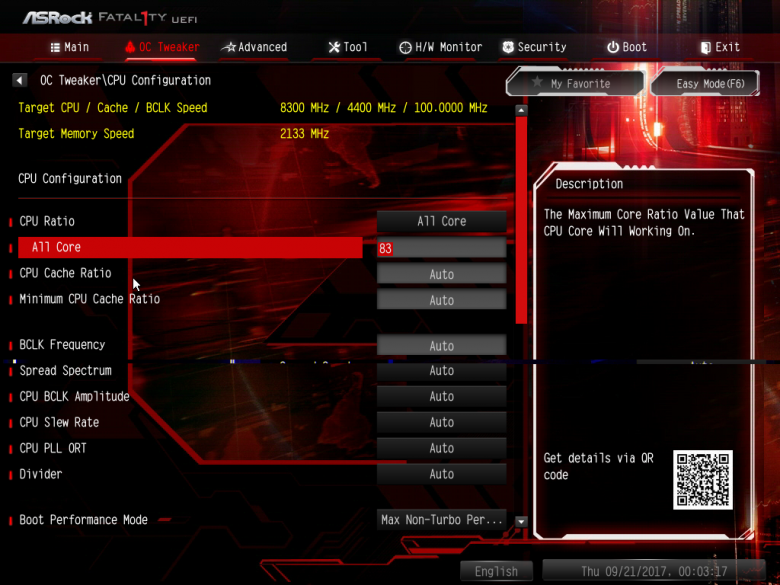

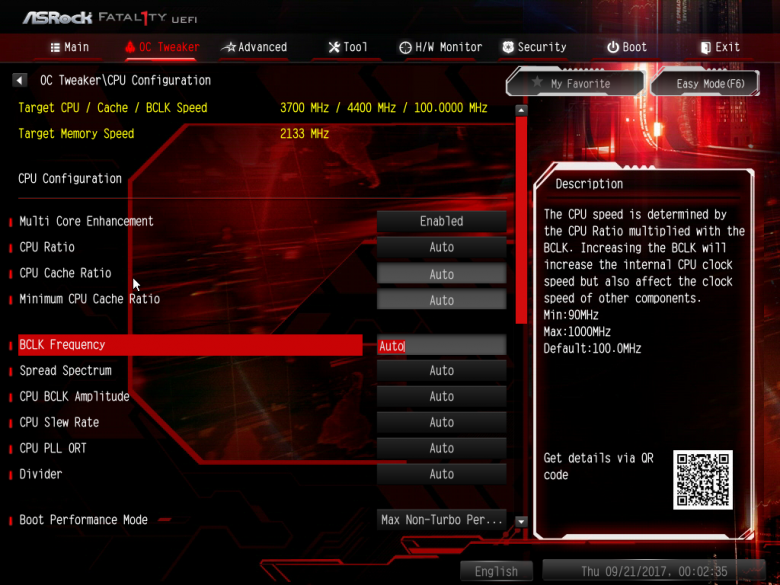

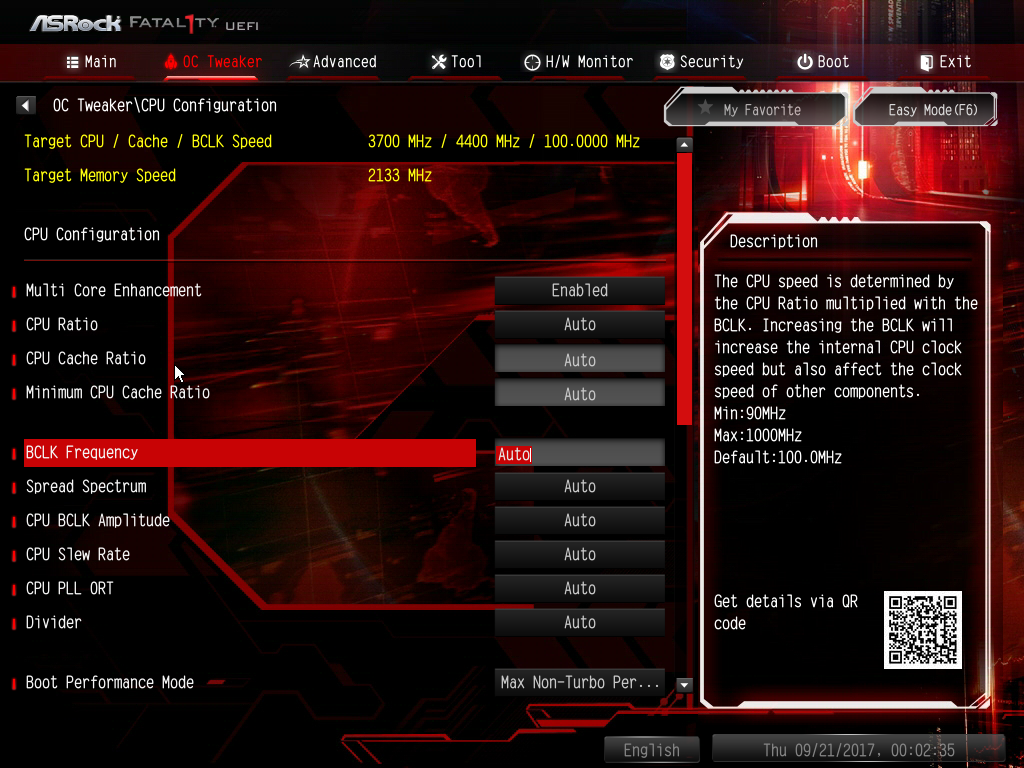

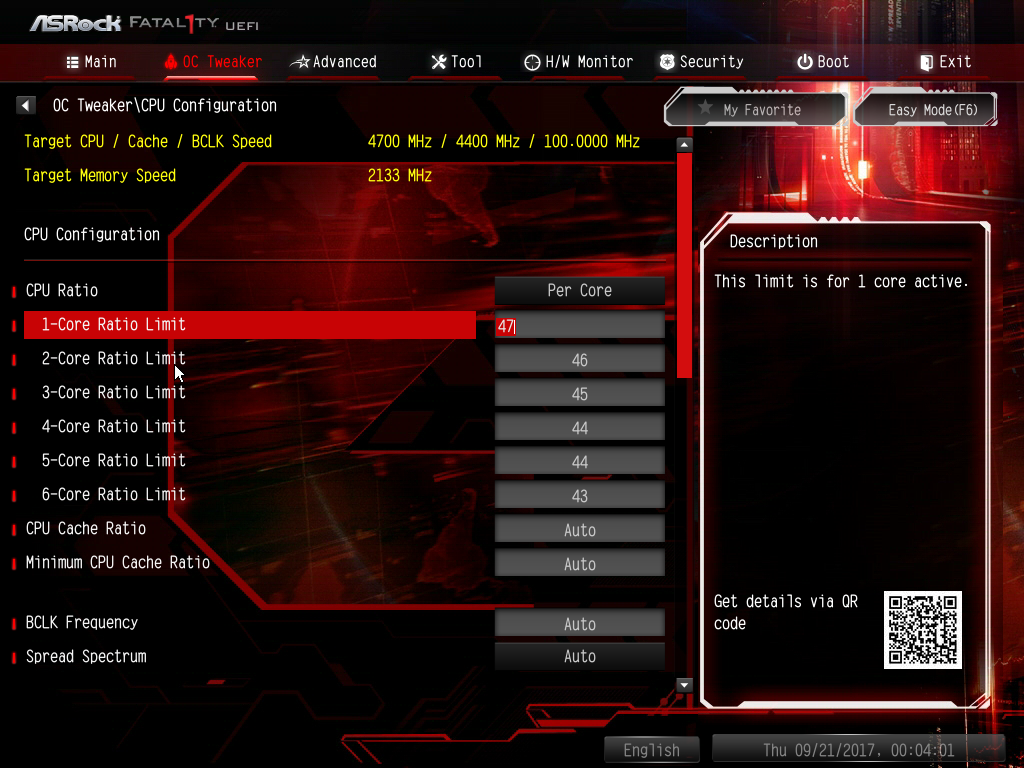

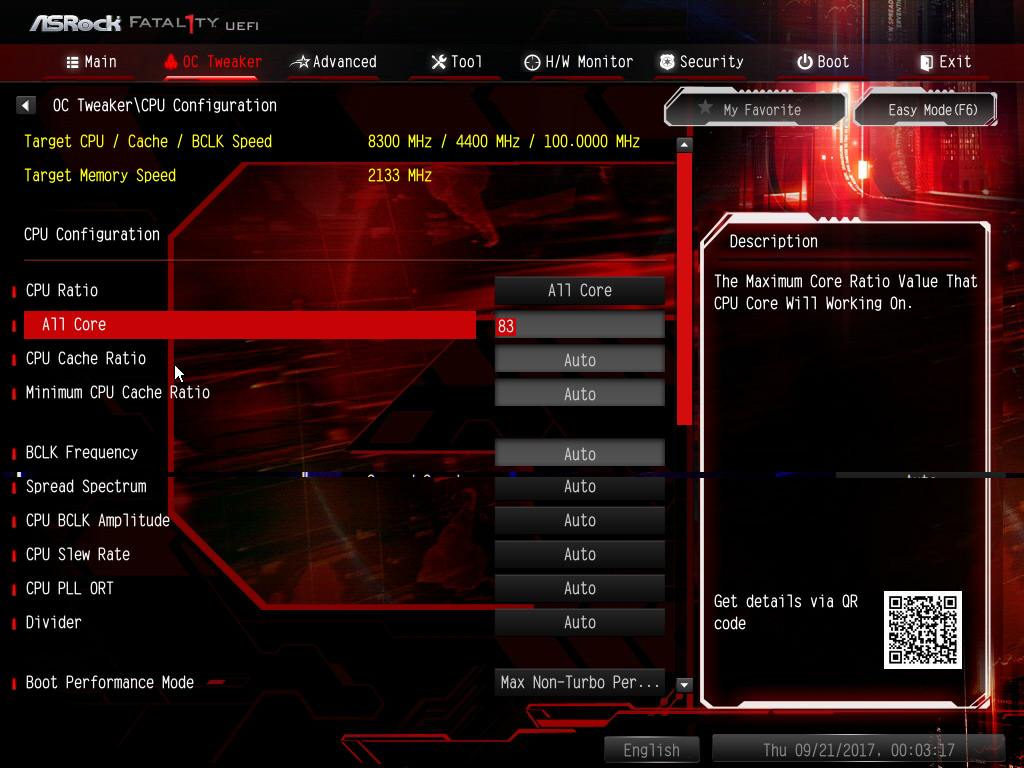

Все настройки, предназначенные для разгона системы, собраны на вкладке OC Tweaker. На этой вкладке можно поменять частоту BCLK (BCLK Frequency) и коэффициент умножения (CPU Core Ratio).

Частота BCLK меняется до 1000 МГц, а максимальный коэффициент умножения может быть равен 83.

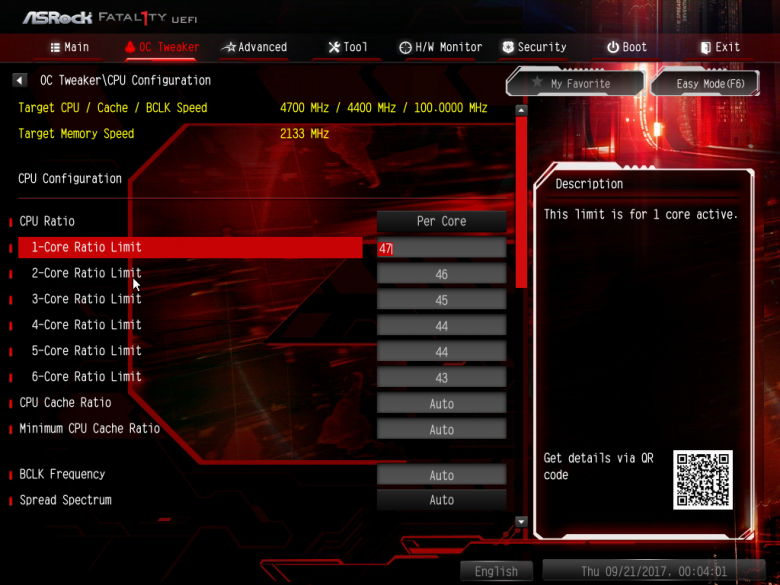

Кроме того, можно произвести и более тонкую настройку работы процессора. В частности, можно задавать максимальный коэффициент умножения для каждого случая числа активных ядер.

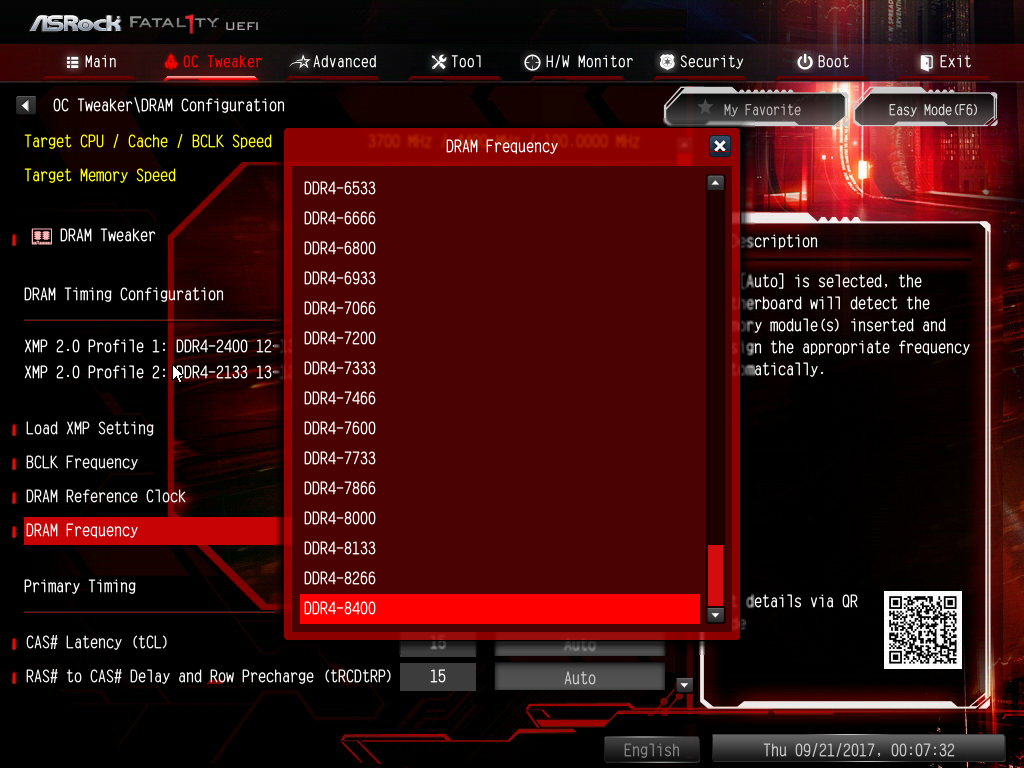

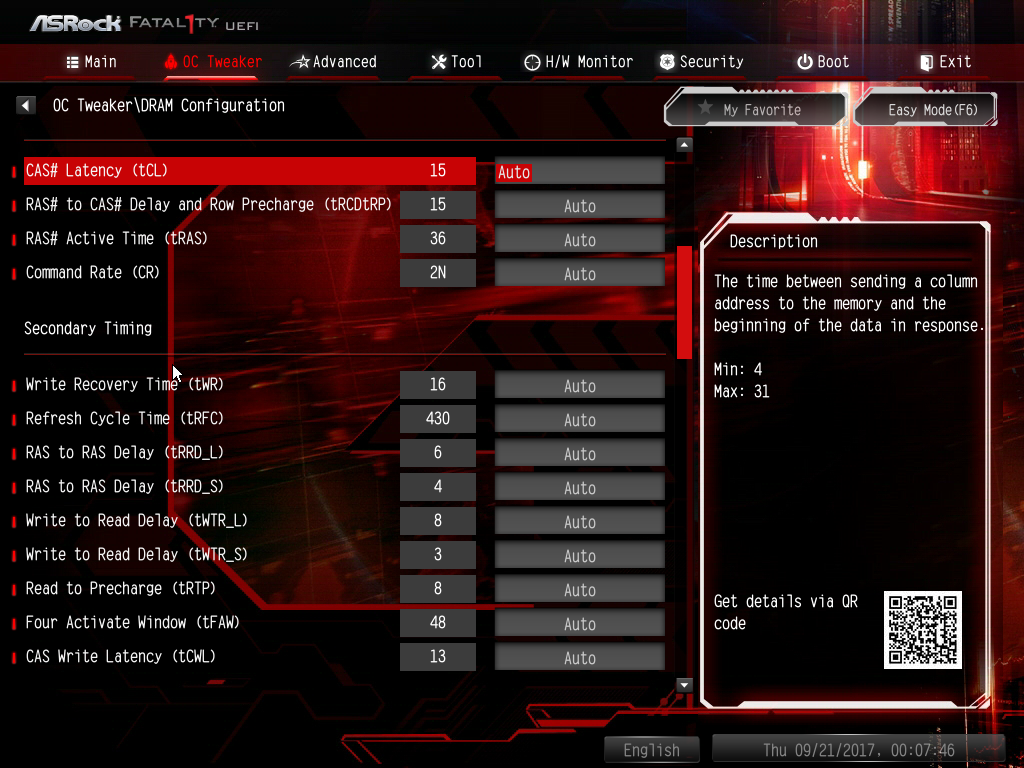

Естественно, есть возможность разгонять память, изменяя ее частоту и тайминги. Максимальная частота памяти DDR4 составляет 8400 МГц (при частоте BCLK 100 МГц).

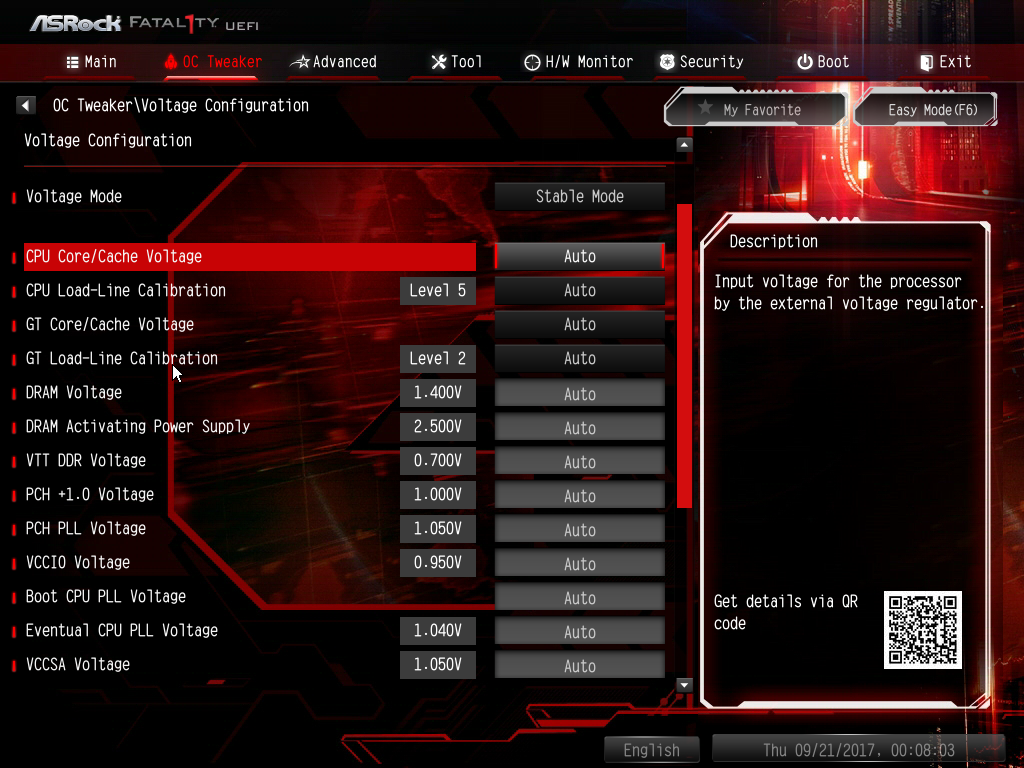

Можно задавать напряжение питания ядра процессора, памяти и пр.

Одним словом, все стандартно.

Выводы

195

Плату ASRock Fatal1ty Z370 Professional Gaming i7 нельзя отнести к категории стандартных решений на чипсете Intel Z370, эта модель ближе к топовому сегменту. Здесь много дополнительных контроллеров и реализовано аж четыре сетевых интерфейса. В том числе, есть 10-гигабитный сетевой интерфейс — правда, непонятно, к чему его подключать. На момент публикации обзора плата только-только поступила в розничную сеть на территории России, ее стоимость составляла 18-19 тысяч рублей. В целом, это адекватный вариант, но, как и при покупке любой топовой платы, необходимо задуматься, так ли уж вам нужны четыре сетевых интерфейса, дополнительные SATA-порты и аж три разъема M.2.
