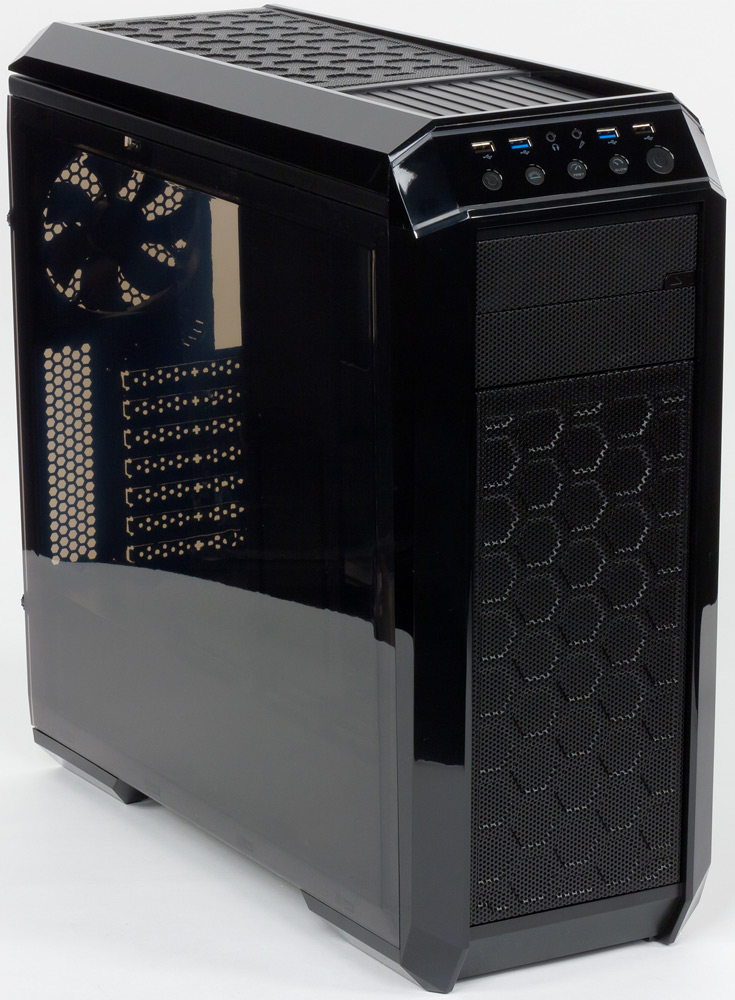

Корпус Chieftec GP-01B-OP заявлен как оригинальный и геймерский. Но, конечно, внешне он не производит столь сильного впечатления, как действительно необычный Chieftec SJ-06B: и форма вполне привычная, и акрил для боковой стенки хоть и использован, но только слева.

Помимо прозрачной стенки, еще один дизайнерский «реверанс» в сторону геймеров — подсветка, выполненная в виде двух линеек по 9 светодиодов, через полупрозрачный молочно-белый пластик сверху и снизу обрамляющих панель управления. Встроенный контроллер позволяет выбирать один из 7 цветов; на сайте производителя говорится про восемь, но восьмой вариант — это режим плавного мерцания, при котором один цвет перетекает в другой.

Надо сказать, что чувство меры разработчиков явно не подвело: даже при неярком внешнем освещении подсветка не раздражает и не бросается в глаза, а в режиме мерцания каждый цвет медленно наращивает яркость, затем с той же скоростью пригасает, чтобы смениться следующим. Но предусмотрено и полное отключение подсветки.

Окраска самого корпуса предлагается единственная — черная. Левая боковая стенка целиком пластиковая, использованный для нее акрил полупрозрачный, тонированный, хотя разглядеть сквозь него внутренности компьютера вполне можно.

У корпуса много глянцевых поверхностей: это и рамки верхней и фронтальной декоративных накладок, и плоскость панели управления. Пыль и отпечатки рук и на них, и на акриловой стенке появляются моментально и будут заметны очень хорошо.

Упаковка у нашего экземпляра GP-01B-OP была самая бюджетная: большая коробка с минимальным оформлением и даже без прорезей по бокам для захвата руками при переноске.

Набор принадлежностей тоже весьма скромный: немного крепежа, удлинитель питания с 8-контактными разъемами, спикер для системной платы и три одноразовые стяжки для кабелей.

Руководства по сборке нет, его заменяет листовка с описанием органов и функций панели управления на трех языках (без русского). На сайте инструкцию скачать тоже нельзя, есть лишь PDF-файл с описанием и спецификацией на английском языке. Но, конечно, конструкция не самая замысловатая, и сборщик даже с минимальным опытом вполне справится с установкой компонентов компьютера в данный корпус.

Компоновка

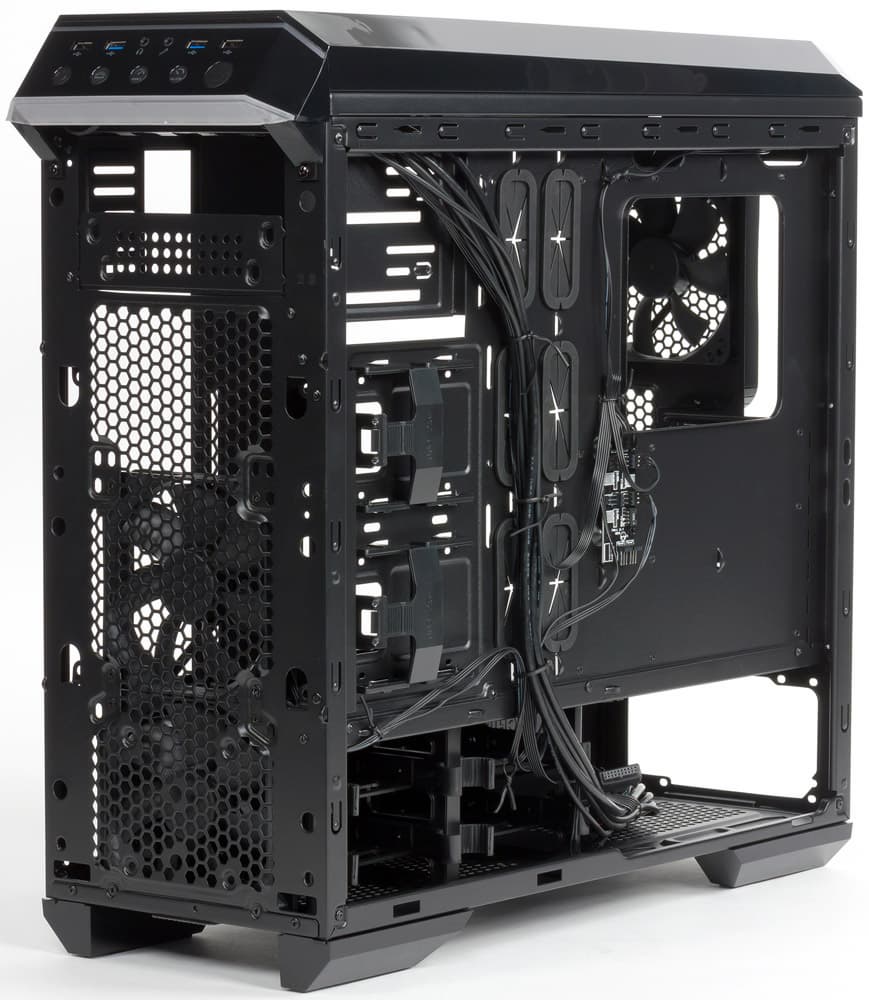

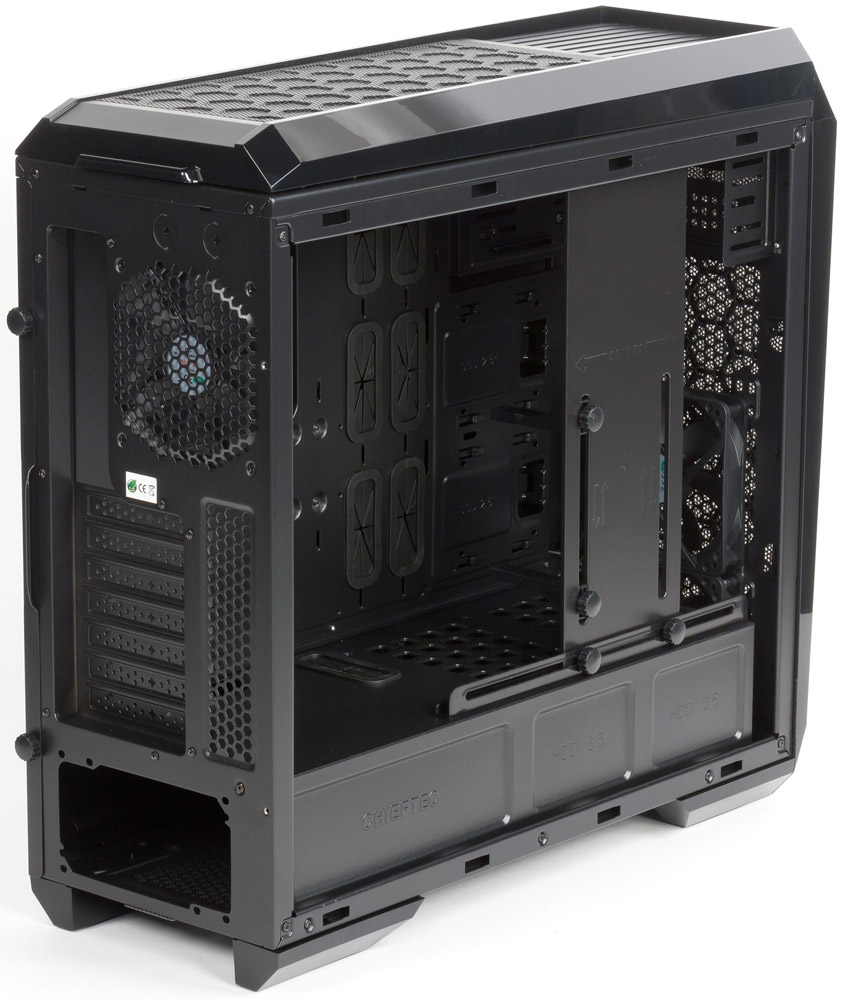

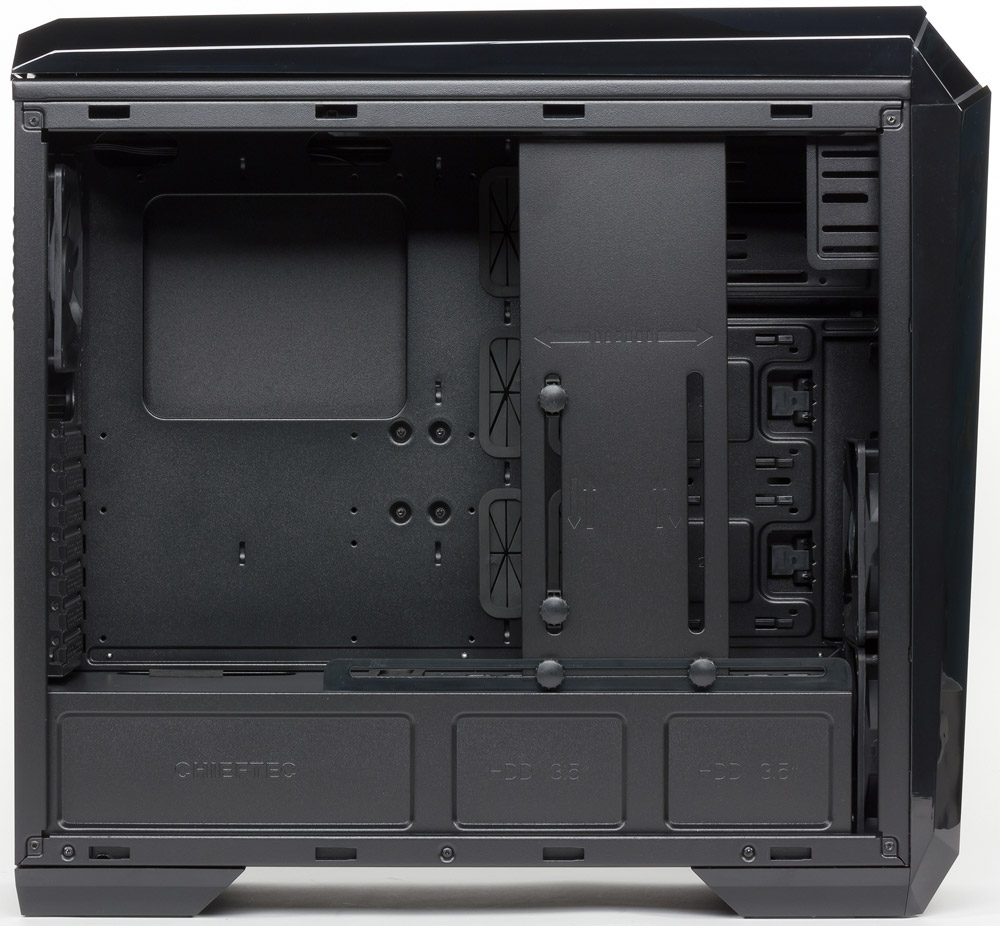

Chieftec GP-01B-OP внутри разделен перегородкой на две части: нижняя (примерно четверть всего объема шасси) предназначена для источника питания и дисковых стоек, верхняя — для системной платы и прочих компонентов.

Перегородка Г-образная, ее вертикальная часть расположена слева, чтобы пучки отходящих от БП и дисков проводов и кабелей не портили впечатление при взгляде через цельнопрозрачную боковую стенку.

Редкостью для современных корпусов является наличие 5-дюймовых слотов с выходом на лицевую панель. Конечно, ODD такого типоразмера давно уже перестали быть непременным атрибутом современного компьютера, но потребность в них всё же не свелась к нулю.

Таких слотов в GP-01B два, снаружи один оформлен подпружиненной крышечкой и кнопкой, повторяющими оформление лицевой панели, а второй имеет обычную съемную заглушку.

А вот подобные слоты для устройств 3,5″ в корпусе не предусмотрены, хотя порой и в них есть нужда.

Как уже отмечалось, основной отсек для HDD/SSD расположен в нижнем объеме корпуса. Он ориентирован поперечно и состоит из двух половин на два места каждая. Диски вставляются справа на вполне привычных салазках, рассчитанных на оба типоразмера накопителей.

Еще два контейнера, рассчитанных только на 2,5-дюймовые модели, находятся в передней части основания системной платы.

Таким образом, штатных мест для дисков шесть, а если с помощью переходников-адаптеров задействовать и слоты 5,25″, то получится восемь, чего вполне достаточно практически для любой конфигурации компьютера.

В корпус можно устанавливать материнские платы размером ATX и менее, количество слотов расширения семь.

Максимальную длину устанавливаемых видеоадаптеров спецификация ограничивает 430 миллиметрами, наш замер показал даже большее значение, но в любом случае этого с запасом хватит для любой современной видеокарты.

Процессорный кулер, по данным производителя, может быть высотой до 160 мм, по нашему замеру даже чуть больше, в зависимости от используемых системной платы и процессора: расстояние от основания платы до левой стенки составляет 185 мм, из этого значения надо вычесть высоту стоек (6 мм) и толщину платы с установленным процессором.

Конструкция

Корпус заявлен как miditower, размеры соответствующие: 569×210×520 мм (Д×Ш×В, включая выступающие части и ножки). Вес в 8,5 кг даже с учетом одной легкой пластиковой боковой стенки прямо намекает на использование в конструкции тонкого металла — всего 0,6 мм.

Тем не менее, наличие внутренней перегородки и пластиковые элементы внешнего оформления сделали общую жесткость корпуса вполне приемлемой.

Обе боковые стенки сплошные, крепятся обычной для таких корпусов системой выступов и пазов.

Внутри корпуса, ближе к левой стороне, есть вертикальная пластина шириной 120 мм, на которой закреплены два кронштейна для дополнительной поддержки габаритных видеокарт — это еще одно «целеуказание» в плане игровой направленности конструкции.

Пластину можно перемещать на 18 см вперед-назад, а для кронштейнов предусмотрено и перемещение по высоте на 12 см, и перестановка к переднему или заднему краю пластины. Фиксируются все эти элементы винтами с большими и удобными пластиковыми головками. Если нужды в подобных поддержках нет, то и любой из двух кронштейнов, и саму пластину можно удалить.

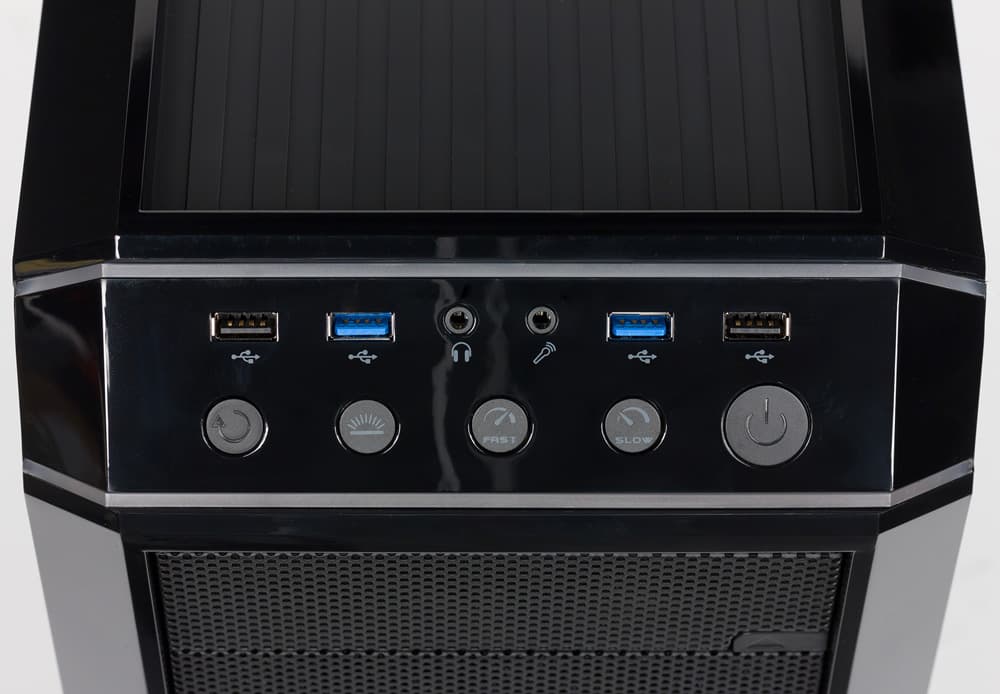

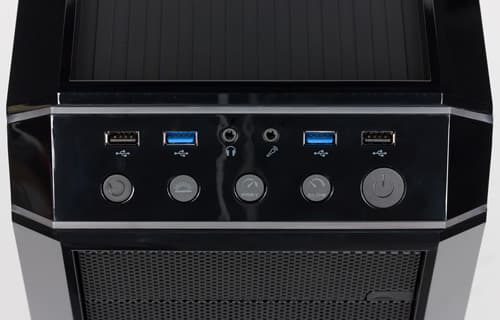

Органы управления и порты находятся на скошенном под углом около 45 градусов переходе от передней панели к верхней. Несмотря на немалую высоту корпуса, подобное решение делает одинаково удобным доступ к кнопкам и разъемам как при настольном, так и при напольном размещении компьютера.

Верхний ряд панели управления занимают гнезда: по краям USB 2.0, за ними USB 3.0, в центре пара аудиоразъемов. Зазор между соседними портами USB всего 11 мм, поэтому с одновременной установкой в них широких устройств будут проблемы.

Ниже находятся круглые кнопки: справа самая большая Power с подсветкой белым светодиодом при включении, левее четыре поменьше — две для управления вентиляторами и одна для выбора режима подсветки (последовательные нажатия позволяют выбрать цвет или вовсе отключить ее). Слева ряд замыкается кнопкой Reset.

Кнопки, даже меньшие, вполне удобного размера. Усилие нажатия у Power небольшое, а у прочих немного больше, что до некоторой степени предотвращает срабатывания от случайных прикосновений.

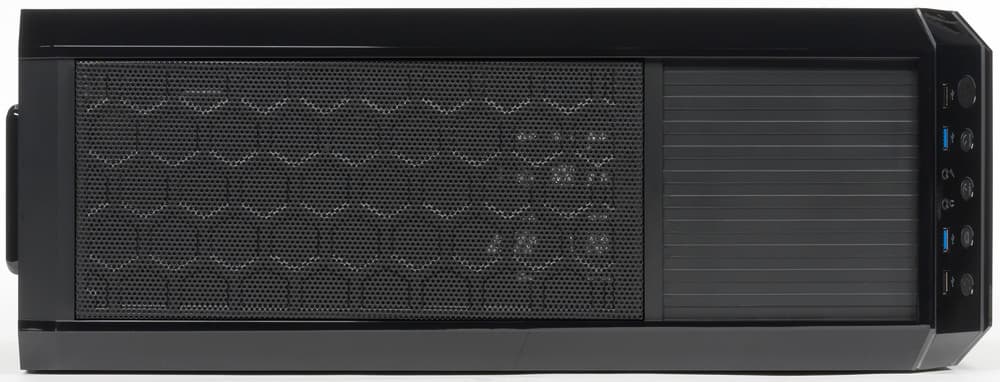

В передней части верхней панели сделан неглубокий поддон, куда можно положить различные устройства, подключаемые с помощью кабелей к портам USB. Размер поддона вполне достаточен для размещения даже фотоаппарата, причем не относящегося к миниатюрным «мыльницам».

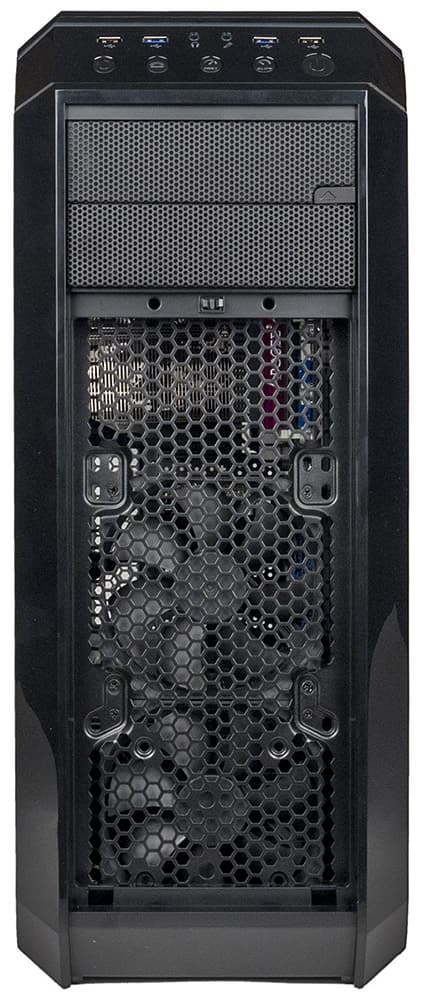

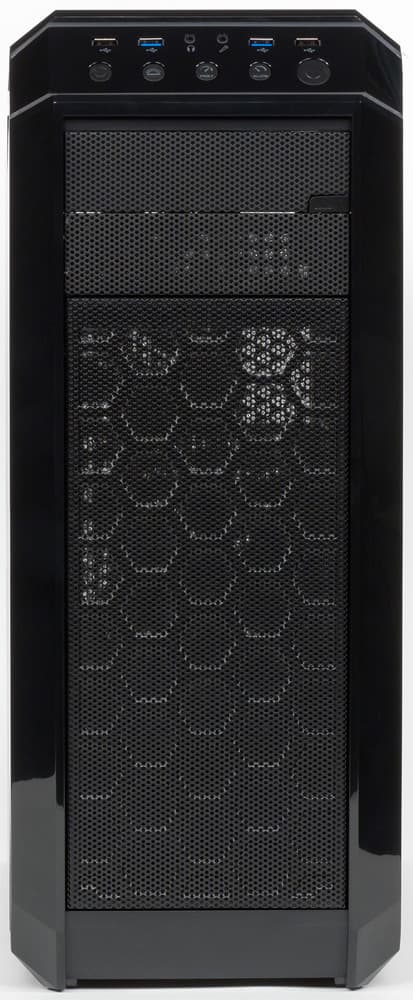

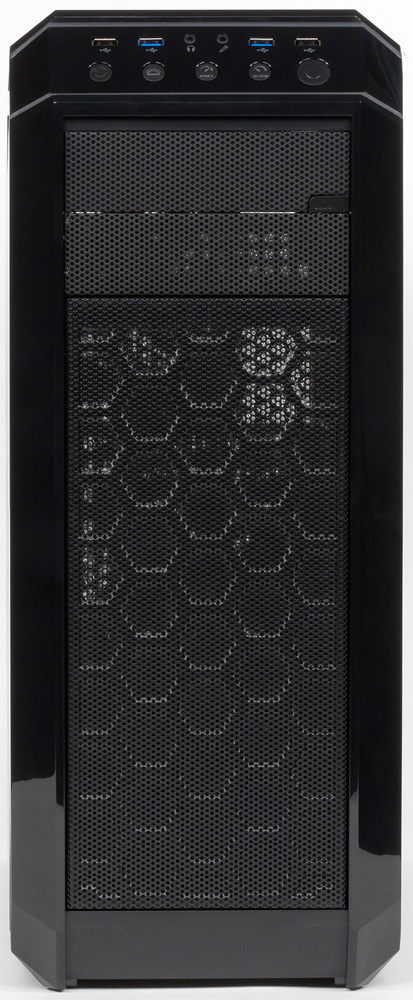

Примерно две трети лицевой (в нижней ее части) и задней (за поддоном) панелей заняты декоративными решетками с выпуклым узором в виде пчелиных сот.

Пластиковые ножки широкие и довольно высокие, они снабжены резиновыми наклейками-демпферами.

Система вентиляции

Штатно корпус оснащен всего тремя 120-миллиметровыми вентиляторами, не имеющими подсветки. Расположены они стандартно: два нагнетающих спереди и вытяжной сзади. Нижний фронтальный в основном работает на охлаждение дисков в стойке, а второй, установленный в середине, создаст дополнительный поток воздуха для видеоадаптеров и плат расширения.

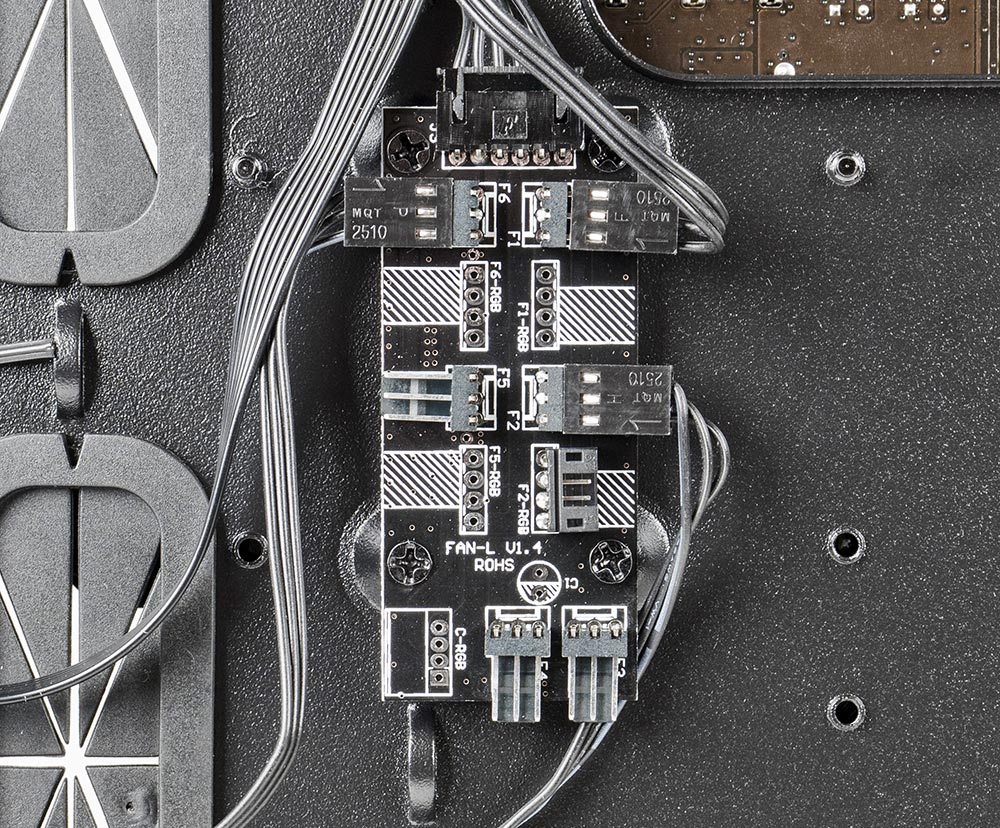

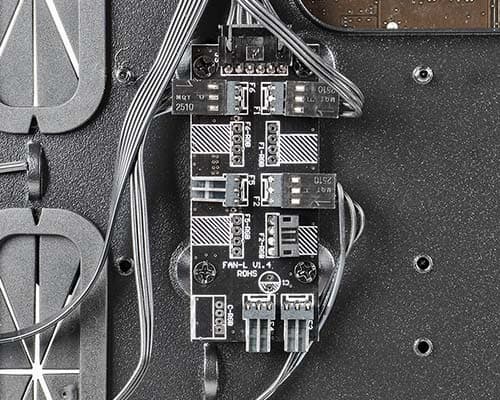

Управляются вентиляторы от встроенного контроллера. Сам он скрыт в пластиковом основании панели управления, а кросс-плата вынесена за подложку системной платы. Предусмотрено подключение до шести вентиляторов, причем очень похоже, что четыре из них могут быть с RGB-подсветкой: рядом с каждым из этих 3-контактных разъемов имеется место еще для одного, 4-контактного, причем один такой разъем даже распаян. Правда, никаких сведений на этот счет в доступных материалах мы не нашли, а подобного вентилятора для проверки у нас не нашлось.

Скорость вращения выбирается кнопками Slow и Fast, для получения меньшей напряжение питания снижается с 12 до 7 ±0,5 вольт.

Питание на контроллер подается с блока питания через периферийный разъем Molex male+female.

Конечно, вентиляторы можно подключать и к системной плате — коннекторы у них стандартные.

Спереди можно установить и третий 120-миллиметровый вентилятор, а также поставить один 180- и один 120-миллиметровый.

На верхней плоскости шасси есть места для двух вентиляторов размером 120 или 140 мм.

Это документированные позиции, но если внимательно присмотреться к имеющимся отверстиям, то окажется, что передняя плоскость шасси допускает установку 80-миллиметрового вентилятора на нижнем месте и 140-миллиметровых на среднем и верхнем.

Можно использовать и системы жидкостного охлаждения: вверху с радиатором 240/280 мм, спереди — 240 мм (и останется место внизу для одного вентилятора 120/80 мм). На задней стенке есть два отверстия с заглушками, которые при необходимости нужно выломать.

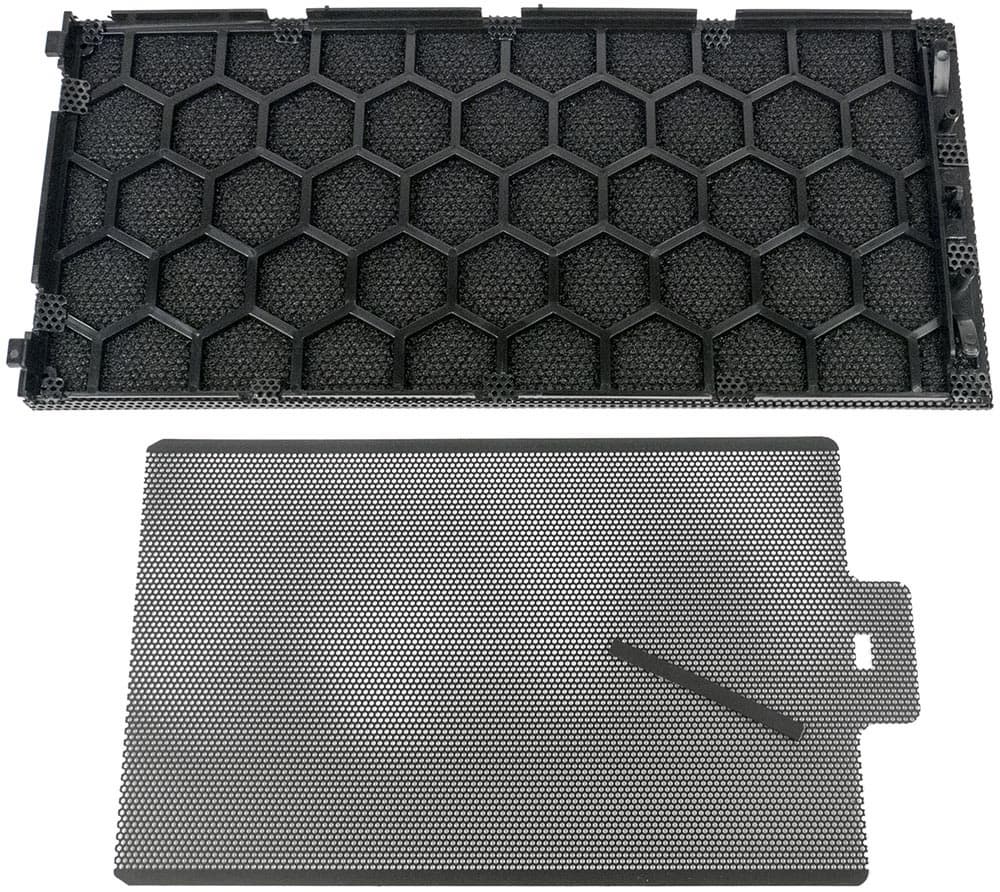

Фильтры предусмотрены для фронтальных и верхних вентиляторов. Сделаны они одинаково: это пластиковые рамки с декоративной металлической решеткой снаружи и поролоновой вставкой внутри. Рамки легко снимаются — с одной стороны они фиксируются выступами, а с другой защелкой; но обслуживать фильтр придется вместе с рамкой и решеткой.

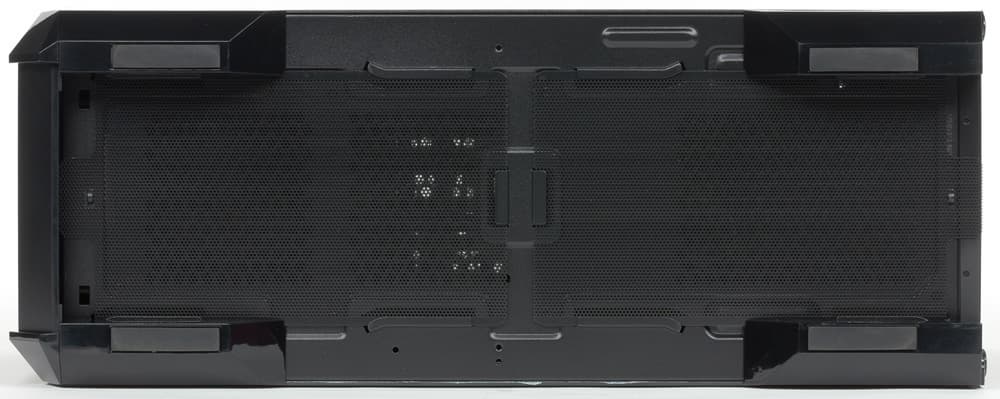

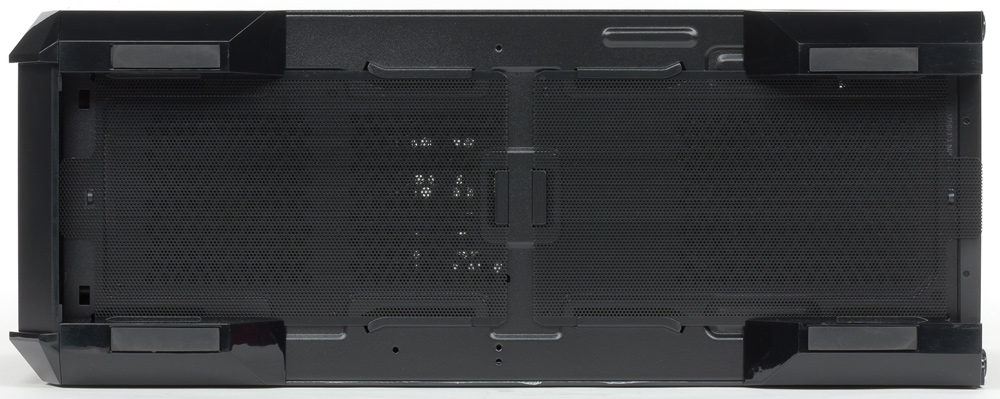

Нижняя плоскость корпуса имеет перфорацию практически на половине площади, включая места установки блока питания и дисковых стоек. Отверстия закрыты двумя фильтрами из тонкого пластика с мелкими отверстиями, которые находятся снизу и извлекаются без снятия боковых стенок.

Тонким поролоновым вкладышем снабжена и сетчатая заглушка нижнего пятидюймового слота лицевой панели.

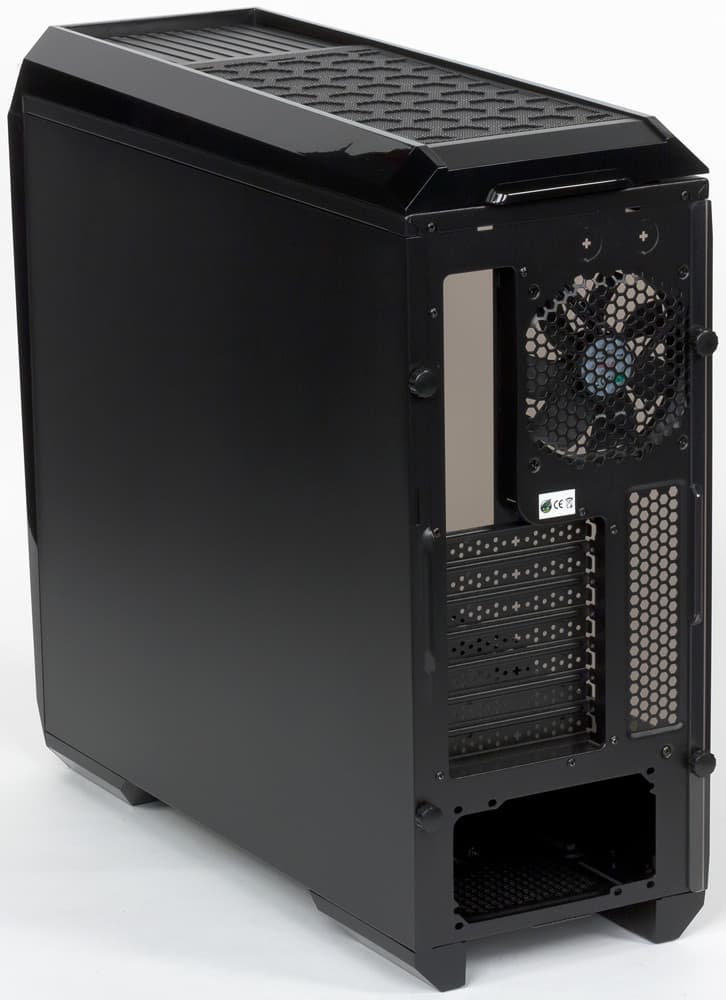

Из дополнительный вентиляционных отверстий упомянем перфорацию на задней стенке и в заглушках слотов расширения.

Сборка системного блока

Боковые крышки крепятся системой выступов и пазов, для их снятия сначала нужно немного сдвинуть крышку назад (для удобства предусмотрен выступ под захват), а фиксируются парами винтов с большими и удобными головками из пластика.

Как водится, кромки внутри корпуса завальцованы или загнуты, чтобы снизить вероятность повреждения рук сборщика.

Блок питания можно ставить как до, так и после установки системной платы. Ориентировать его лучше вентилятором вниз: до горизонтальной перегородки остается всего около 8 мм. БП крепится винтами к задней панели, а снизу есть направляющие выступы с резиновые наклейками для амортизации вибраций.

С выбором блока питания нужно не ошибиться: расстояние до внутренней стенки дискового отсека составляет 24 см, но следует учесть наличие толстых пучков проводов, выходящих из БП. Таким образом, модели длиной 14 или 16 см поместятся без особых проблем, но вот более длинные, вроде встречавшихся нам 22,5-сантиметровых 1200-ваттных, разместить не получится — помешают провода и разъемы.

И дело даже не в том, что удалить внутреннюю стенку отсека сложно — она фиксируется заклепками, которые придется высверливать. Проблема серьезнее: в горизонтальной части перегородки имеются два отверстия, причем одно, продольное, в любом случае почти целиком перекрывается корпусом БП, а второе, поперечное и оснащенное резиновой заглушкой с разрезными лепестками, также окажется закрытым полностью или частично, если длина блока питания превышает 20 см.

Правда, тогда останется возможность прокладки кабелей питания справа, за основанием системной платы. Но тогда они должны быть достаточной длины, а укладывать их придется очень аккуратно, чтобы не мешать установке боковой стенки.

Системная плата крепится стандартно — на латунные шестигранные стойки, которые надо устанавливать самостоятельно, для чего в комплекте предусмотрен переходник на крестовую или плоскую отвертку. Заглушки в отверстии для портов ввода-вывода на задней панели нет, а в прорезях для плат расширения заглушки одноразовые, их придется выламывать.

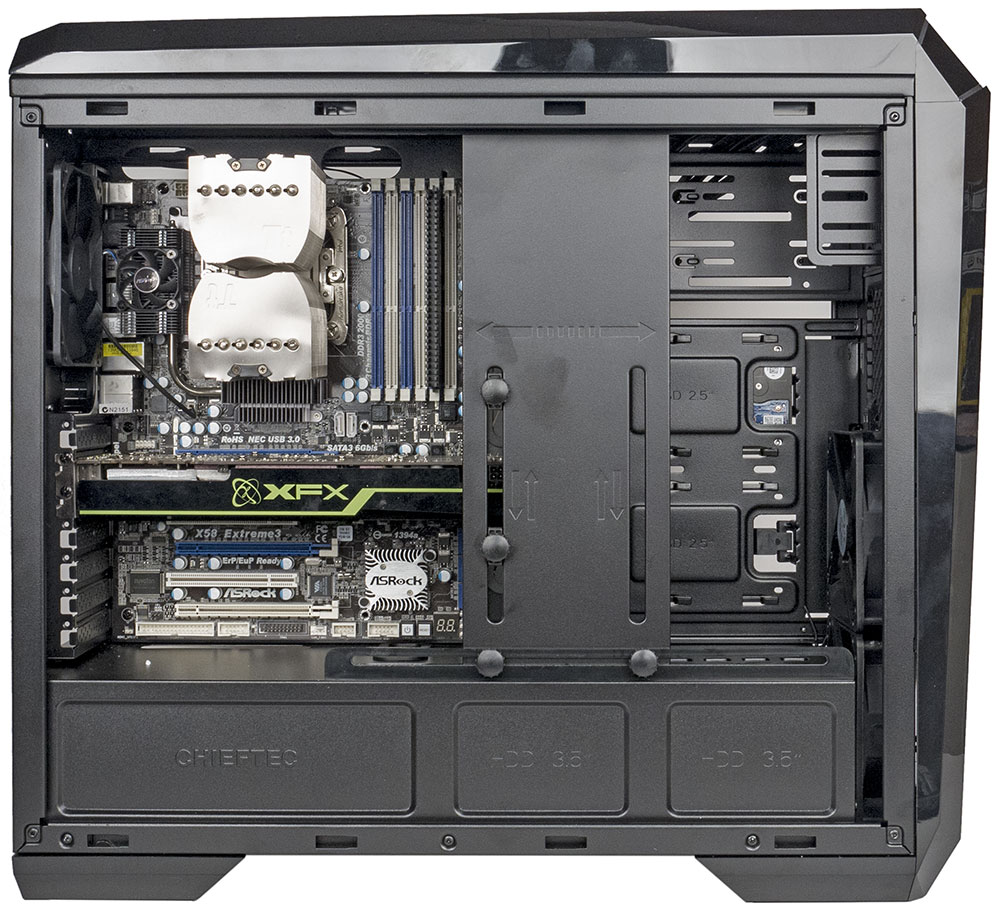

Расположение компонентов

Длина установленной видеокарты — 30 см

В основании системной платы предусмотрен большой вырез, позволяющий снимать процессорный кулер без демонтажа самой платы.

Подключение фронтальных разъемов — экранированными кабелями с монолитными коннекторами и длиной, достаточной для прокладки за подложкой. Аудиокабель имеет разъем HD Audio.

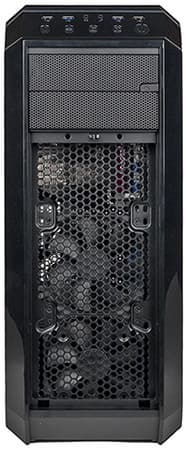

Пластиковые лицевая и верхняя панели крепятся шестью цилиндрическими защелками каждая и снимаются без отвертки, никакие провода этому не мешают.

Заглушки 5-дюймовых слотов лучше удалять при снятой лицевой панели; для доступа к нижнему слоту придется выломать металлическую пластину в шасси, которая служит для крепления верхнего 120/140-миллиметрового вентилятора.

Накопители в этих слотах крепятся винтами, причем справа двумя, а слева одним — вертикальная боковина с этой стороны узкая.

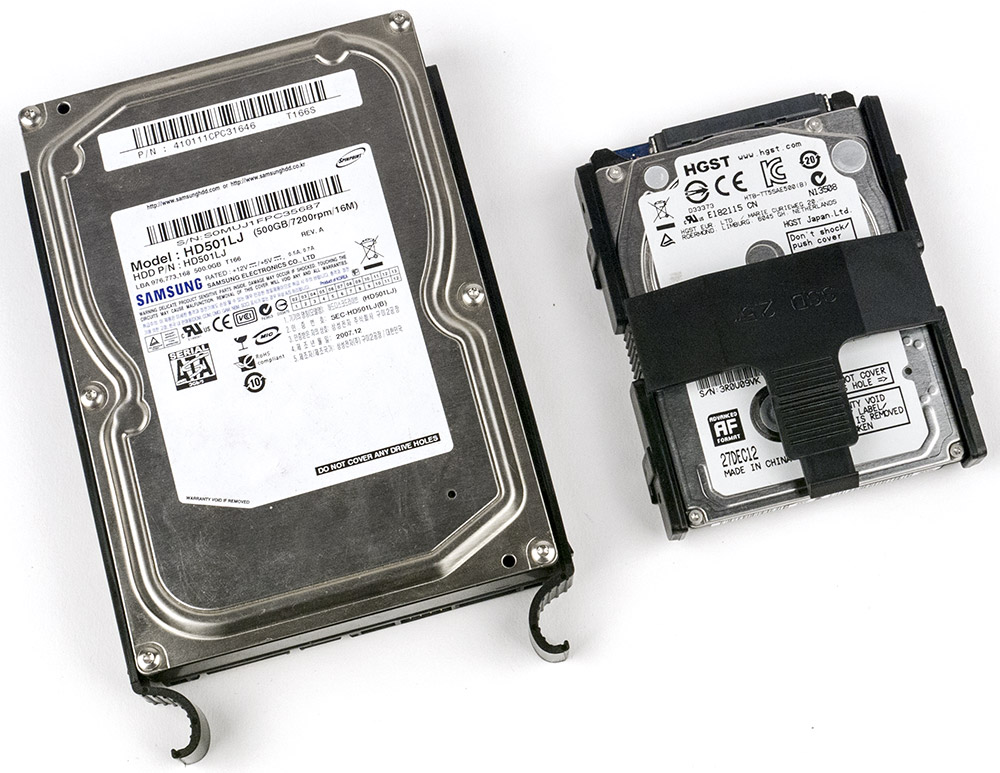

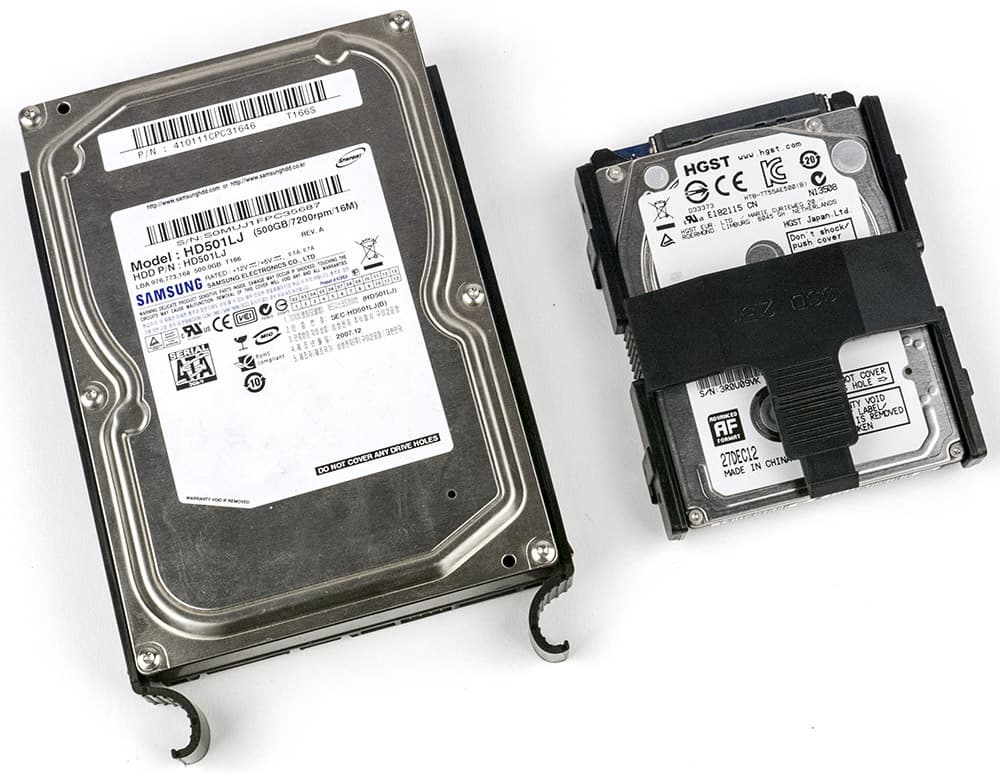

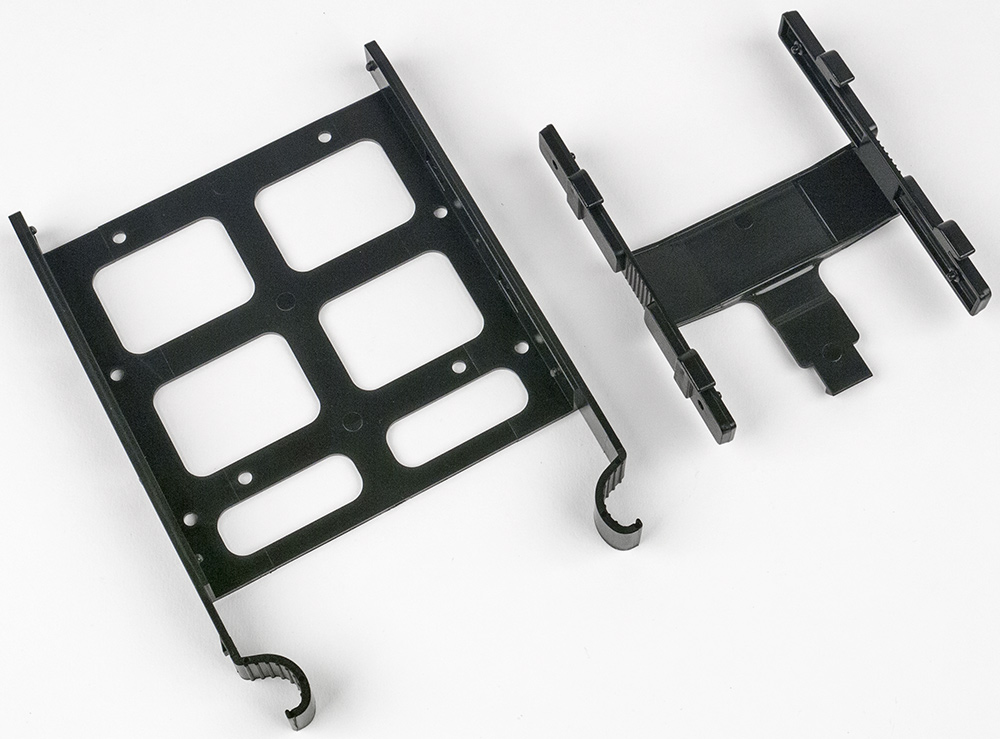

3,5-дюймовые диски фиксируются на салазках имеющимися в их боковых стенках небольшими пластиковыми выступами. Фиксация получается нормальной, но можно дополнительно закрепить накопитель винтами — двумя по бокам или четырьмя снизу. HDD или SSD размером 2,5″ крепятся только винтами снизу.

Сами салазки в стойке фиксируются защелками, освобождаемыми при нажатии на выступающие наружу ручки. Некоторый люфт при этом есть, но в целом салазки с диском держатся довольно прочно, а дополнительного винтового крепления не предусмотрено.

Накопитель в салазках следует устанавливать так, чтобы разъемы были направлены в сторону ручек. Для 3,5-дюймовых можно будет использовать кабели с прямыми или Г-образными SATA-разъемами, для 2,5″ — с прямыми.

Пластик салазок довольно жесткий, резиновых или силиконовых прокладок нет, поэтому говорить о какой-то амортизации нельзя, как и о прямом теплоотводе на металл шасси. Правда, в днище салазок есть большие прорези, которые обеспечат охлаждение электронных компонентов в нижней части накопителя за счет потока воздуха от нижнего фронтального вентилятора.

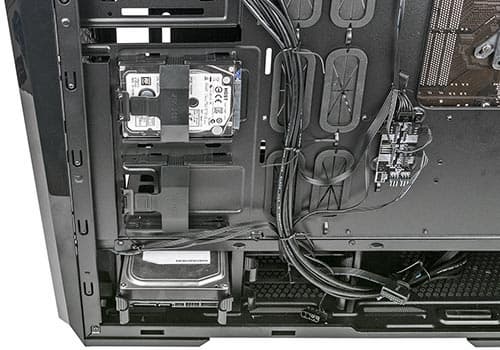

Находящиеся за основанием системной платы контейнеры для HDD/SSD 2,5″ крепятся четырьмя выступами и одной защелкой каждый. Диск в них фиксируется боковыми выступами, а SATA-кабели годятся только с прямыми коннекторами.

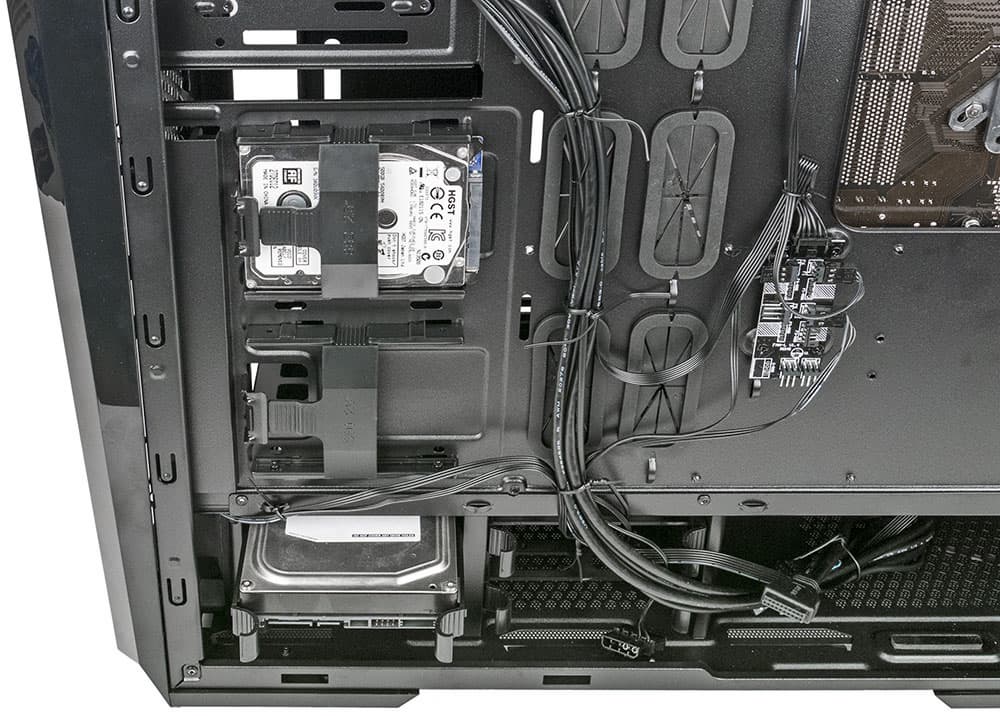

Часть проводов и кабелей при сборке можно проложить за подложкой системной платы, в которой для этого предусмотрены восемь отверстий разной формы и размера. Шесть из них снабжены резиновыми заглушками с разрезными лепестками, остальные имеют завальцованные края. Кабели при укладке можно закрепить к имеющимся на подложке ушкам одноразовыми стяжками из комплекта.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

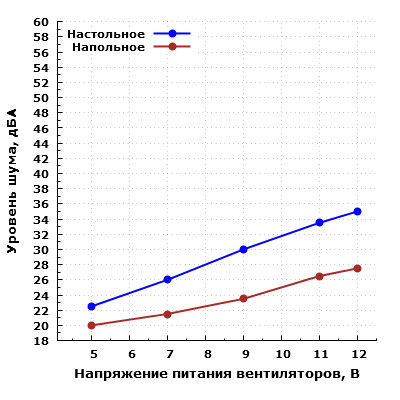

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в относительно широких пределах: от 22,5 до 35 дБА. В подобных же пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В уровень шума очень низкий даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума несколько возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (26 дБА) до среднего (33,5 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения весьма далек от эргономичного порога в 40 дБА. Шум в максимальном режиме работы системы охлаждения вполне заметен, но находится в комфортном диапазоне для большинства пользователей. При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как приближающийся к пониженному для жилого помещения в дневное время суток.

Корпус оснащен штатным одноканальным двухпозиционным контроллером вентиляторов, который выполнен на основе полупроводникового преобразователя и поддерживает подключение шести вентиляторов. Управление контроллером осуществляется при помощи двух кнопок, для каждого режима предусмотрена своя кнопка, что менее удобно по сравнению с алгоритмом карусельного типа. Питание контроллера и подсветки осуществляется от стандартного периферийного разъема («молекс») напряжением 12 В.

Режим Настольное размещение Напольное размещение
High 35 дБА 27,5 дБА
Low 26 дБА 21,5 дБА
12 В 35 дБА 27,5 дБА
5 В 22,5 дБА 20 дБА

Контроллер переключает напряжение питания вентиляторов между двумя значениями: около 7 вольт и около 11,8 вольт. Уровень шума при этом соответствует значениям, полученным при работе от внешнего источника питания, так что шум непосредственно от комплектного контроллера отсутствует.

Оценить акустическую эргономику данного корпуса можно позитивно: при минимальном напряжении питания шум очень низкий, а при максимальном напряжении питания шум хоть и становится заметным, но сохраняется на комфортном уровне.

Позиционирование и выводы

-
195

На момент написания обзора средняя цена на корпус Chieftec GP-01B-OP составляла около 80-85 долларов — для корпуса, позиционируемого как игровой, это не слишком много. Другое дело, что по исполнению корпус всё же достаточно бюджетный, да и по комплектации тоже. Правда, серьезных претензий нет — экономия в основном чувствуется в мелочах: тонкий металл, одноразовые заглушки, фильтры из поролона или перфорированного листа пластика.

Зато в плане оснащения корпус не подкачал: четыре порта USB, контроллер вентиляторов, управляемая RGB-подсветка, слоты 5,25″ с внешним доступом, шесть мест для HDD/SSD с возможностью расширения до восьми при задействовании 5-дюймовых отсеков. Да и система фильтрации пусть и проста по реализации, но зато охватывает все нужные места и удобна в обслуживании. Расположение панели управления также оптимальное, доступ к ее органам будет одинаково удобным при любом размещении компьютера.

Использованию корпуса для сборки высокопроизводительного игрового компьютера помешает разве что небольшое пространство для блока питания, исключающее использование самых мощных моделей БП. Эта проблема имеет решение, но придется повозиться — одной лишь отверткой здесь не обойтись, да к тому же количество посадочных мест для накопителей уменьшится на два.

Корпус Chieftec GP-01B-OP предоставлен на тест производителем
