Активная 2.1-акустика Top Device TDE 280/2.1



Акустика, выпускаемая под торговой маркой Top Device, нашему читателю пока не известна, хотя на рынке колонки Top Device появились достаточно давно. Представленный производителем модельный ряд акустики достаточно широк и включает в себя порядка тридцати различных моделей, корпуса колонок которых изготовлены преимущественно из дерева. Но, к сожалению, многие из этих моделей являются однополосными, а в имеющейся двухполосной акустике в качестве пищалки используется майларовый (пластиковый) твиттер. Нашим постоянным читателям хорошо известны недостатки подобных динамиков и их характерное звучание. Вследствие этого, акустика Top Device не попадала в поле нашего зрения.

Но вот линейка акустики Top Device пополнилась двумя новыми моделями, у которых в сателлитах используются тканевые купольные пищалки. Новинками являются наборы акустики 2.1 и 5.1, основные отличия которых заключаются в количестве сателлитов. Подобное встречается достаточно часто и практикуется многими производителями. При минимуме затрат на разработку и производство производитель расширяет модельный ряд, тем самым охватывая более широкую аудиторию пользователей.

В нашу тестовую лабораторию попала младшая модель 2.1-акустика TDE 280/2.1. Примерная розничная стоимость этого набора составит $107. Акустика позиционируется как компьютерная, и рассчитана на среднюю возрастную категорию.

Акустическим оформлением колонок является схема закрытый ящик. Корпус колонок изготовлен из фибролита. Толщина стенок сателлитов составляет 10 миллиметров. Габариты сателлита достаточно большие и составляют 12 × 50 × 15 сантиметров. Снизу на подставке предусмотрены специальные резиновые прокладочки.

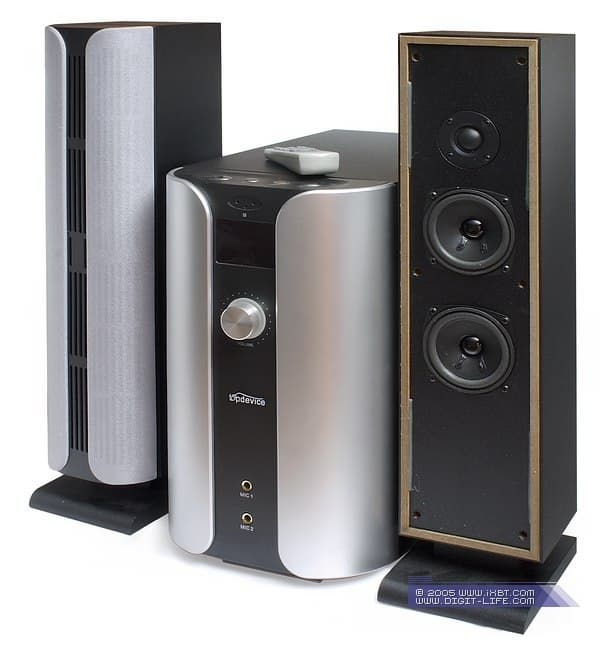

Как вы можете видеть на фотографии, в сателлитах используется по три динамические головки. Применяемые среднечастотные динамики совершенно одинаковые. Диаметр бумажного диффузора составляет всего 7 сантиметров. Гибкий подвес изготовлен из вспененного полимера. Диаметр тканевого купола у твиттера равен 2 сантиметрам. Все динамические головки имеют магнитное экранирование. От механических повреждений динамики закрыты защитными сетками, выполненными из пластика с натянутой на каркас тканью.

Никаких разъемов для подключения колонок к усилителю, расположенному в сабвуфере, нет. Провод замурован в корпус сателлита, и его длина составляет 2 метра. Корпус сабвуфера выполнен также из дерева. Его габариты составляют 21 × 36 × 42 сантиметров. Саб устанавливается на четыре резиновые ножки, расположенные по углам.

Акустическим оформлением сабвуфера является схема резонансной камеры. Диффузор НЧ-динамика выведен внутрь корпуса. Снаружи имеется только порт фазоинвертора, который выведен на боковую панель. Диаметр диффузора НЧ-динамика составляет 12 сантиметров.

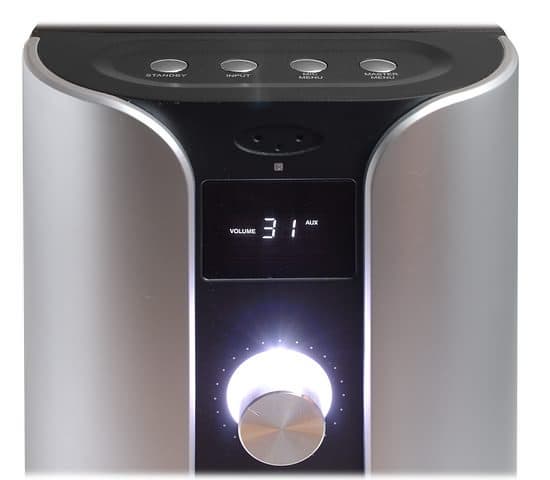

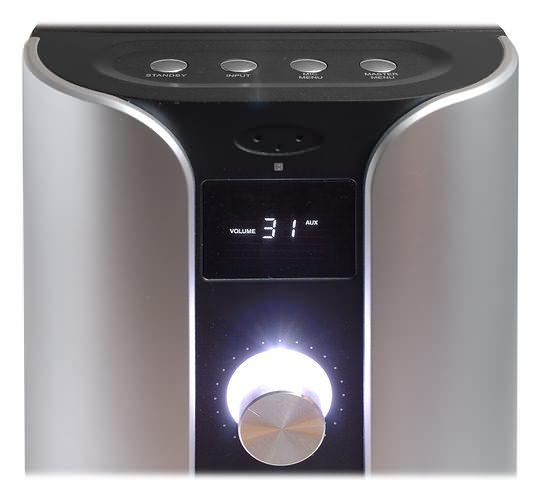

На передней панели сабвуфера расположена дискретная ручка регулировки выбранного параметра, подсвечивающаяся светло-голубым цветом. Переключение между регулируемыми режимами осуществляется кнопками, расположенными на макушке сабвуфера. Также имеется небольшой экранчик и два микрофонных входа.

Любителям караоке эта функция должна очень понравиться. Тем более что кроме самой возможности подключения микрофона в наборе имеется эффект-процессор, который позволяет накладывать эффект «eho» и «delay».

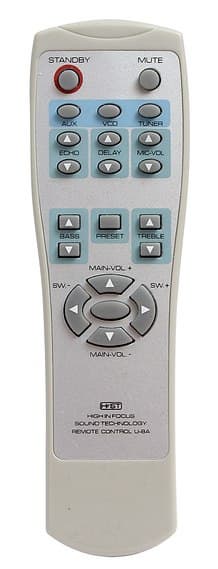

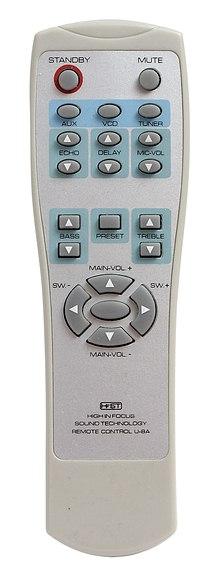

Пульт ДУ облегчает управление, так как имеет отдельные клавиши практически для каждого регулируемого параметра. Питание пульта осуществляется от двух батарей типа ААА (набор соответствующими комплектуется).

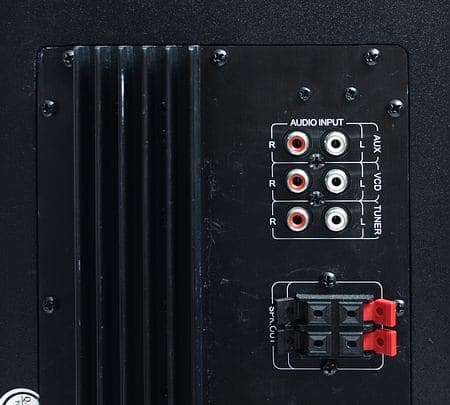

На задней панели расположены ребра радиатора, кнопка выключения питания и органы коммутации: три стереовхода с разъемами RCA и механические зажимы под оголенный провод, для подключения сателлитов.

В усилительном тракте производитель использует две мономикросхемы UTC2030 от Youwang Electronics. и мономикросхему TDA2050 от ST. Питание осуществляется от Ш-образного трансформатора 28 В на 2,5 А. Давайте взглянем на графики зависимости THD от мощности используемых усилительных микросхем, взятые из спецификаций.

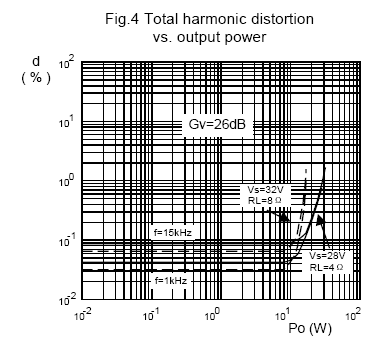

График зависимости THD от мощности микросхемы UTC2030

Микросхемы UTC2030 применяются для усиления сигнала на сателлиты. Из приведенного графика зависимости видно, что микросхема развивает мощность 10 — 15 Вт при уровне искажений менее 0,1%. Учитывая класс применяемых в колонках динамиков подобного уровня мощности вполне достаточно.

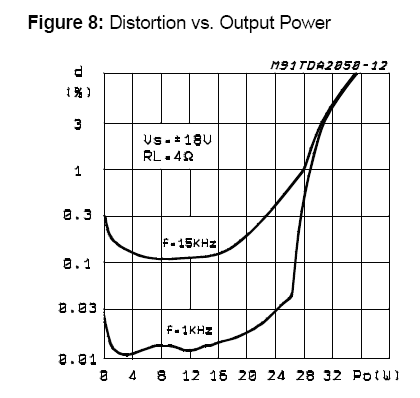

График зависимости THD от мощности микросхемы TDA2050

Для усиления сигнала на сабвуфер используется мономикросхема TDA2050. Судя по графикам, значения мощности могут достигать 20 Вт при уровне искажений, не превышающем 0,03%.

Объективное тестирование

Измерения АЧХ и искажений в тестовом пакете RMAA 5.4 проводились с использованием профессиональной звуковой карты ESI Juli@ (неравномерность АЧХ в loopback в полосе 20 Гц — 20 Гц составляет -0.06, +0.05 дБ) и измерительного микрофона Behringer ECM 8000.

Посмотрим на график АЧХ тестируемых колонок, полученный воспроизведением тестируемой системой логарифмически нарастающего синуса (swept sine).

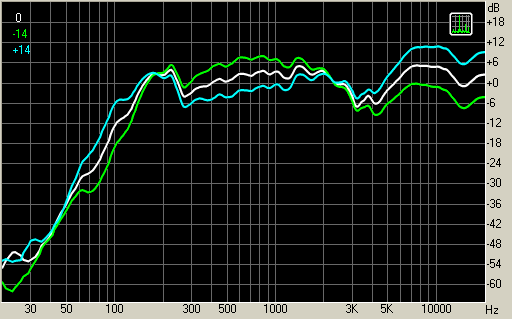

Графики АЧХ сателлиты TDE 280/2.1, измеренные на оси ВЧ-динамика

Глядя на АЧХ, измеренную при эквалайзере в нулевом положении можно видеть, что неравномерность в рабочей зоне составляет ±6 дБ. Однако важно выделить то, что в переходной зоне имеется провал в 12 дБ.

Как влияет регулировка параметров эквалайзера на АЧХ можно видеть из соответствующих графиков.

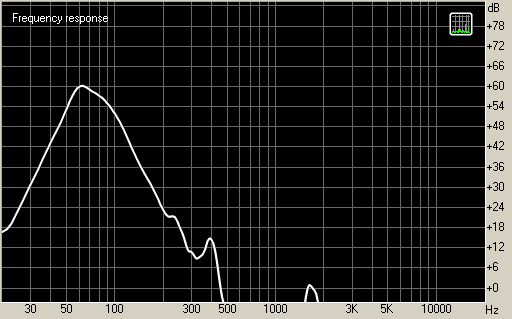

График АЧХ сабвуфера TDE 280/2.1, измеренный перед отверстием фазоинвертора

Судя по измеренному графику АЧХ сабвуфера, рабочий диапазон воспроизводимых частот НЧ-динамика составляет 50 — 100 Гц. При этом можно видеть, что спад в АЧХ на 100 Гц очень резкий, что говорит об отсутствии в звучании сабвуфера средних частот.

Перейдем к измерениям гармонических искажений. Мы измеряем КГИ в логарифмическом масштабе, так как восприятие человека линейно пропорционально логарифму. Для ориентира -20 дБ = 10%, -40 дБ = 1%, -60 дБ = 0,1%.

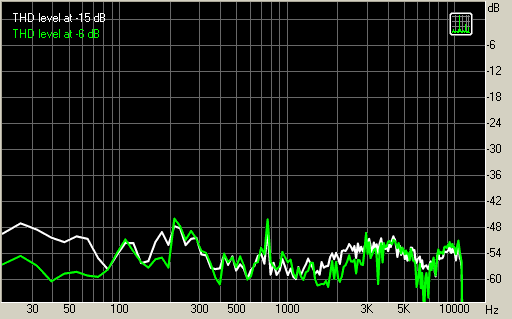

Спектрограммы гармонических искажений (2+3 гармоники) сателлита TDE 280/2.1

Уровень искажений сателлита достаточно низкий и в рабочем диапазоне не превышает -50 дБ. Для своего класса акустики такие показатели можно считать очень хорошими.

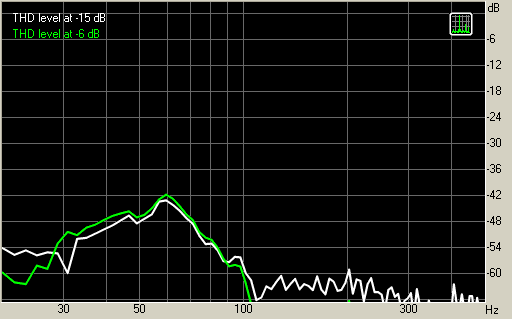

Спектрограммы гармонических искажений (2+3 гармоники) сабвуфера TDE 280/2.1

Спектрограммы гармонических искажений сабвуфера демонстрируют нам также низкий уровень 2 и 3 гармоники, не превышающий -42 дБ.

Звучание

При субъективном тестировании акустика подключалась к профессиональной звуковой карте ESI Juli@. В качестве тестовых композиций использовались высококачественные треки в формате 24/96 и специальная подборка лучших записей на CD-DA. Прослушивание проводилось в течение достаточного количества времени, чтобы получить исчерпывающее представление о качестве звучания.

В целом звучание набора Top Device TDE 280/2.1 достаточно хорошее, но и открытия не делает.

Если оценивать звучание сателлитов по абсолютной шкале, то на лицо проблемы со средними частотами. Однако в рамках своего класса акустики звучание TDE 280/2.1 выделяется чистыми высокими и отсутствием ярко выраженной компрессионности в области средних частот. Определенные проблемы, связанные с использованием малогабаритных СЧ-динамиков, конечно, присутствуют, но на примере колонок с аналогичными динамиками можно сказать, что TDE 280/2.1 по качеству звучания немного продвинулся вперед. Тем не менее, потенциал возможностей подобной акустики в своем классе до конца по-прежнему не раскрыт.

Звучание сабвуфера соответствует своим наиболее удачным аналогам. На мой взгляд, саб лучше всего подойдет для озвучивания звуковых дорожек к фильмам и играм. Нижний регистр воспроизводится немного с гулообразным оттенком, но зато в достаточной степени по громкости. Для воспроизведения музыки это более критично. Так как здесь очень важна хорошая атака и высокая проработанность. В любом случае регулировка громкости сабвуфера осуществлена достаточно гибко, что позволит найти компромисс.



Акустика Top Device TDE 280/2.1 предоставлена на тестирование Top Device
