AVerTV Hybrid Volar T2 (H831) и AVerTV Express 009 (M798B)


«— Возвращайтесь скорее... не слишком быстро, и все же поскорее!
В общем, возвращайтесь, когда захотите».
Марк Леви, «Каждый хочет любить...»

С момента завершения работы над предыдущей статьей нашего сравнительного цикла прошло больше двух лет, а казавшаяся тогда такой близкой эпоха цифрового вещания на территории РФ все еще не наступила. Более того, производители выпускают не только гибридные TV-тюнеры с поддержкой DVB-T2, но и обновляют ассортимент аналоговых моделей.

909
909

Интерес представляет также появление новых ВЧ-блоков, в частности MxL601 компании MaxLinear, и оценка работы устройств на их базе.

Список участников сегодняшнего тестирования на этот раз будет короче обычного; с другой стороны, этого вполне достаточно для продолжения исследования.

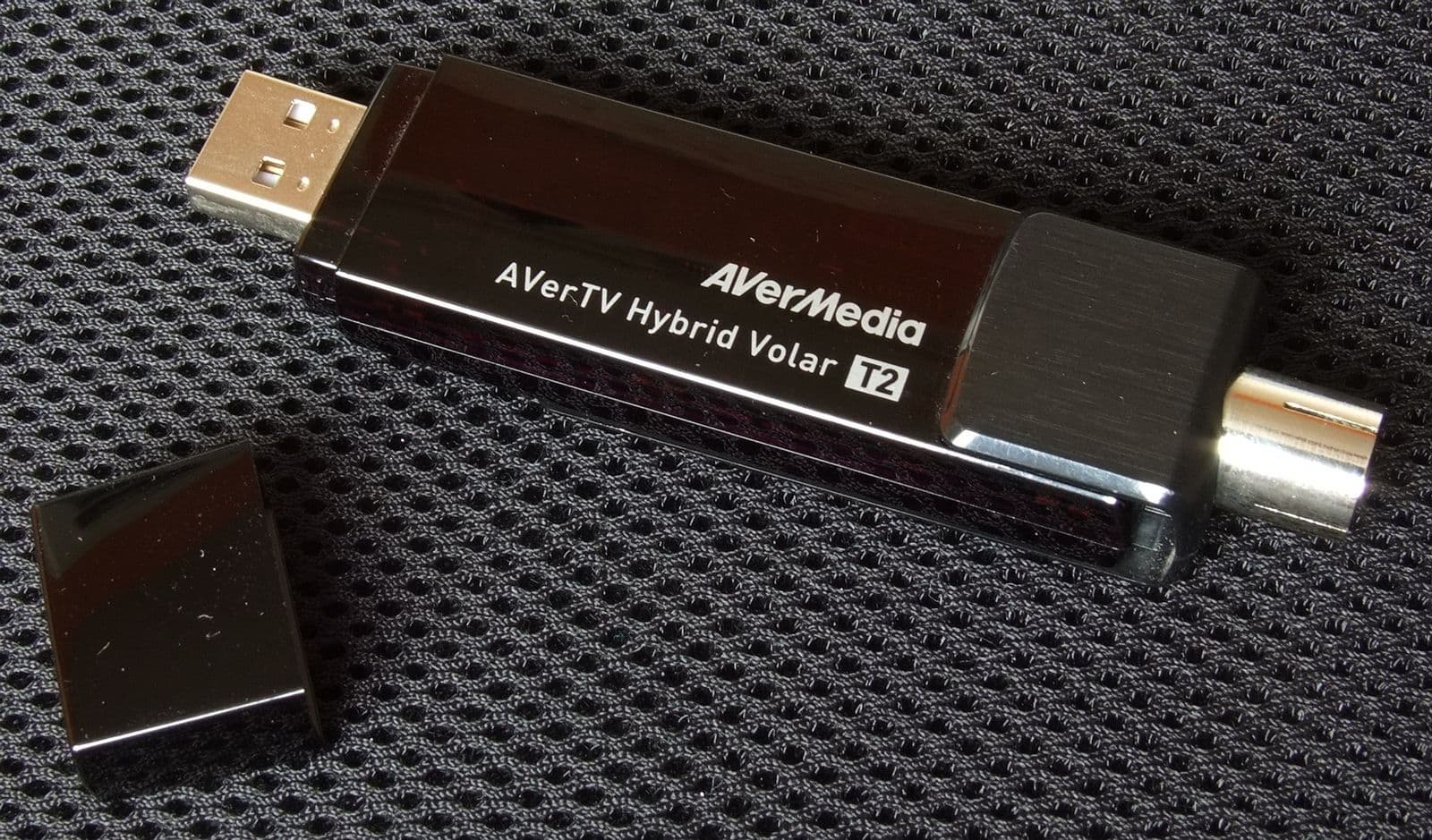

AVerTV Hybrid Volar T2 (H831) — гибридный TV- и FM-тюнер с интерфейсом USB и поддержкой DVB-T2. Селектор MaxLinear MxL601, декодер CX23102-11Z, демодулятор Panasonic MN88472.

AVerTV Hybrid Volar T2 (H831)

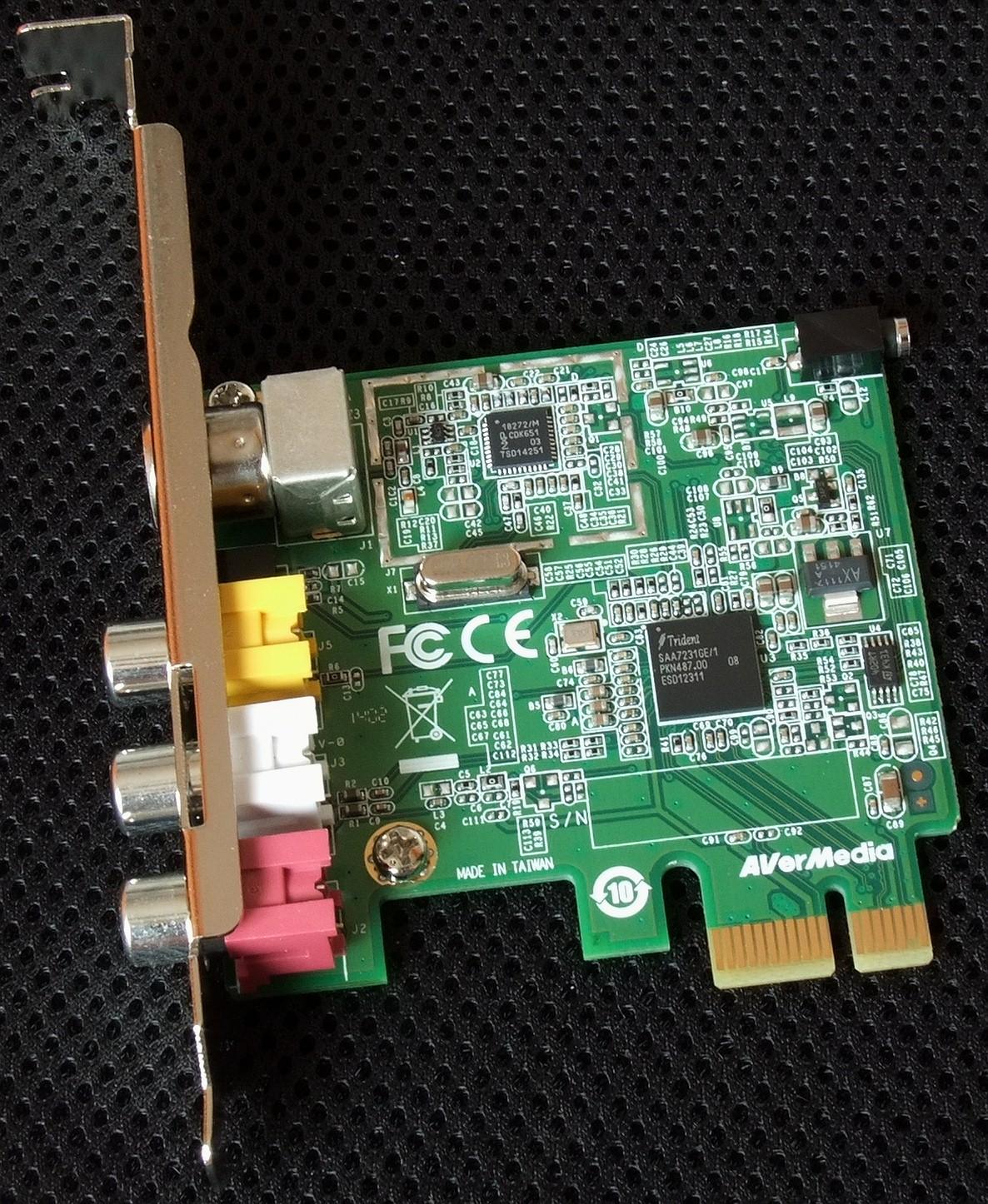

AVerTV Express 009 (M798B) — аналоговый TV- и FM-тюнер с интерфейсом PCI Express. Селектор NXP 18272/M, декодер Trident SAA7231GE/1.

AVerTV Express 009 (M798B)

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвященными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования (с поправкой на замену тестового генератора; в настоящее время используется TR-0836/T046, в связи с чем упразднен спецдиапазон S01 — S18, но увеличен дециметровый диапазон с 62-го (799,25 МГц) до 68-го (847,25 МГц) канала) можно найти в материале Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI.

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестового компьютера

  • Процессор Intel Core i7-970
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Видеокарта Gigabyte GeForce GTX Titan
  • Оперативная память 16 ГБ (4×4096 МБ DDR3 Samsung M378B5273DH0-CH9)
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • SSD 64 ГБ OCZ Vertex 4
  • SSD 256 ГБ Samsung 840 Evo
  • SSD 512 ГБ OCZ Octane
  • Жесткий диск 2 ТБ Toshiba (DT01ACA200)
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
  • DVD ReWriter Asus DRW-24B1ST
  • Операционные системы Windows XP Professional (SP3) Rus, Windows 7 Ultimate x64 Rus и Windows 8.1 Pro x64 Rus

Информацию о возможном влиянии параметров тестовой системы можно обнаружить в материале Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров.

Список эфирных каналов, теоретически способных влиять на результаты измерений

НазваниеКаналЧастотаСтандарт
СТС149,75 МГцSECAM D/K
Первый377,25 МГцSECAM D/K
Терра РенТВ6175,75 МГцSECAM D/K
Скат ТНТ7183,25 МГцSECAM D/K
Россия 19199,25 МГцSECAM D/K
НТВ21471,25 МГцSECAM D/K
5 канал23487,25 МГцSECAM D/K
Россия Культура25503,25 МГцSECAM D/K
Перец28527,25 МГцSECAM D/K
Ю35583,25 МГцSECAM D/K
ТВ337599,25 МГцSECAM D/K
Россия 2443647,25 МГцSECAM D/K
ТВЦ47679,25 МГцSECAM D/K
Россия 2 Терра50703,25 МГцSECAM D/K
Звезда53727,25 МГцSECAM D/K

Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазоне метровых каналов 73 — 82 отдельно, этот диапазон представлен отдельными графиками, вследствие чего результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных ниже данных.

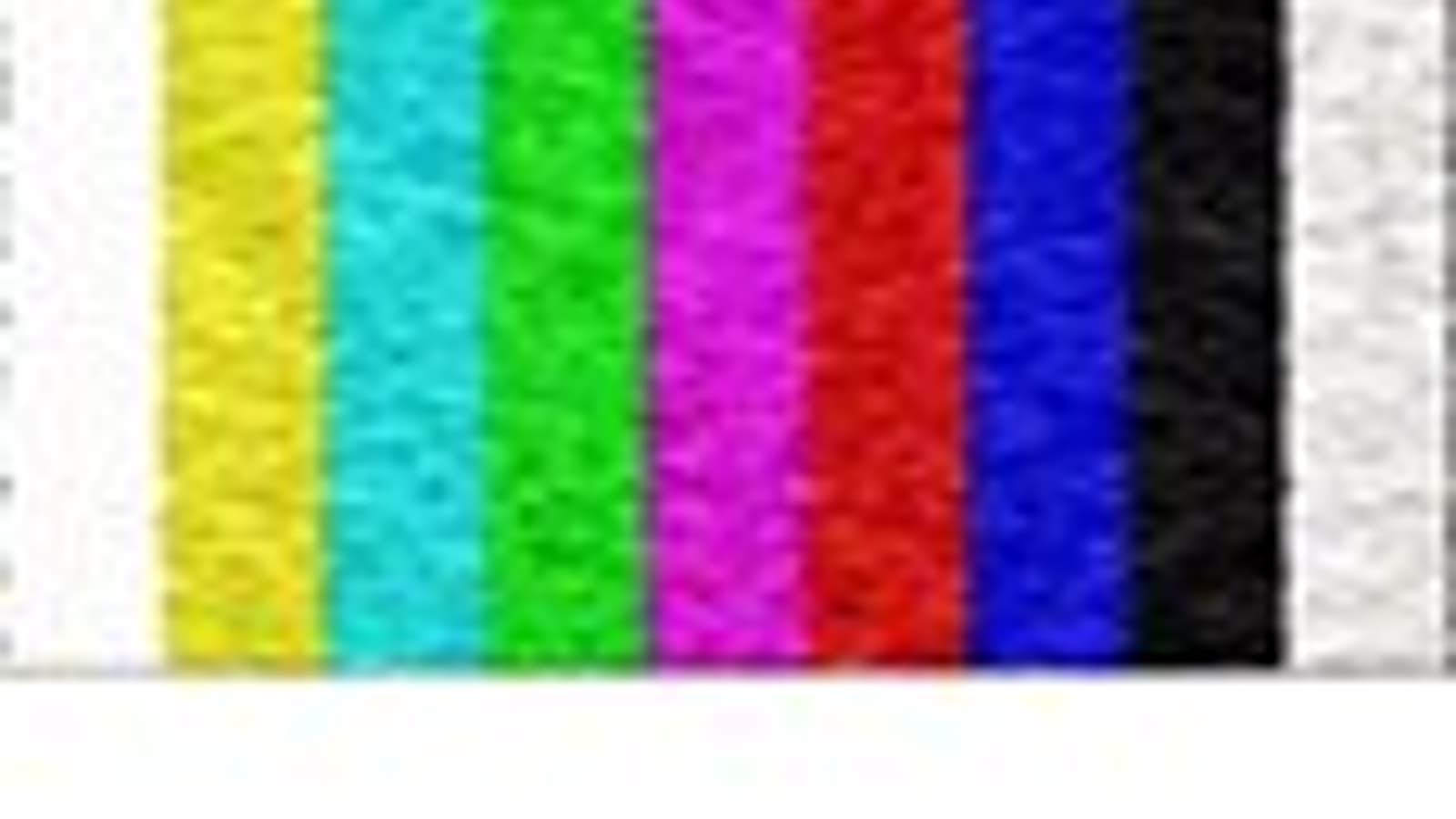

Традиционно приведем несколько изображений, полученных с разными значениями отношения сигнал/шум (ОСШ) при используемой методике. Начнем с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35


SNR = 32


SNR = 30


SNR = 20


SNR = 17

Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ).



Оба TV-тюнера демонстрируют очень хорошие результаты, флуктуация на 519,25 МГц явно вызвана влиянием принимаемого на этой частоте телевизионного канала.

Ослабляем сигнал на 20 дБ.



В метровом диапазоне AVerTV Hybrid Volar T2 обходит AVerTV Express 009. По снижению показателей в основном на частотах, занятых эфирными телеканалами, можно предположить влияние корпуса системного блока, выполняющего функцию антенны. Полное экранирование не представляется возможным, поэтому сделаем поправку на положительные для обоих устройств результаты обычного тестирования.

Косвенно это подтверждает ситуация с дециметровыми каналами, на которых участники демонстрируют схожие результаты, не выходящие за границы комфортного качества — разве что влияние эфирного канала на 519,25 МГц становится заметно более выраженным.

Выводы

По итогам тестирования можно сделать два вывода: технический прогресс не ухудшил качество приема аналогового сигнала у актуальных моделей, несмотря на появление новых аппаратных решений, а компания AVerMedia продолжает придерживаться определенного уровня качества.

В заключение наш традиционный список выводов и рекомендаций:

  • современные полупроводниковые ВЧ-блоки способны обеспечить качество работы, как минимум сравнимое с классическими приемниками;
  • хорошие условия приема являются немаловажным условием при покупке компьютерного ТВ-тюнера;
  • вероятность столкнуться со «слабым местом» того или иного тюнера невелика, но все же лучше это учитывать при покупке тюнера;
  • дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала;
  • тюнеры с интерфейсом PCI на базе АЦП Philips/NXP значительно более склонны к эффекту «вертикальных полос» по сравнению с решениями других производителей;
  • тюнеры с интерфейсом PCI Express и с интерфейсом USB не имеют подтвержденных нашими исследованиями связанных с интерфейсом особенностей, отрицательно влияющих на качество приема;
  • аппаратные средства борьбы с шумом, реализованные в некоторых микросхемах, могут существенно влиять на ОСШ;
  • при наличии нестандартного антенного разъема используемый переходник способен оказать влияние на качество приема;
  • параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала;
  • в случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины;
  • качество блока питания является одним из параметров, от которых зависит работа ТВ-тюнера;
  • чем выше ОСШ, тем лучше качество при кодировании в MPEG-1/2/4 и другие форматы, использующие сжатие с потерями.


Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker



4 декабря 2014 Г.
