TV- и FM-тюнер AVerTV Studio 809 (M766)


проще не значит хуже



«В характере, в манерах, в стиле, во всем самое прекрасное — это простота».
Генри Лонгфелло

В статье, посвящённой AVerTV Studio 709, было высказано предположение о возможной остановке эволюции декодеров для компьютерных TV-тюнеров с интерфейсом PCI, так как существующие решения удовлетворяли потребности рынка, а переход на PCI-Express выглядел исключительно делом времени. Однако производители рассуждали иначе, в результате чего принципы «не пропадать же добру» и «кашу маслом не испортишь» привёли к появлению высокоинтегрированного решения SAA7231 производства NXP Semiconductors (выделенное когда-то в самостоятельную компанию подразделение Philips в феврале 2010 года приобретено Trident Microsystems, Inc.) с одновременной поддержкой как PCI-Express, так и PCI.

Первое наше практическое знакомство с новым решением состоялось во время тестирования AVerTV Hybrid AirExpress, по результатам которого SAA7231NE, оснащённый встроенным декодером RDS (Radio Data System) и системой аппаратного шумоподавления, проявил себя вполне адекватным области применения декодером. Ничего удивительного в том, что именно эта микросхема стала «фундаментом» новой модели с интерфейсом PCI, призванной заменить AVerTV Studio 709.

Комплект поставки

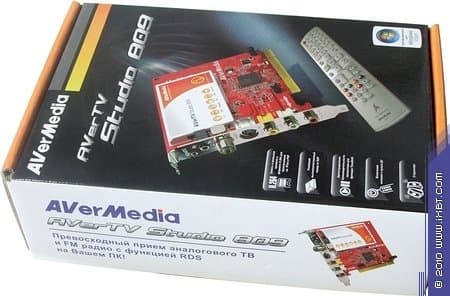

Дизайн коробки AVerTV Studio 809 мишенью для художественных экспериментов не стал, используется хорошо знакомое оформление в чёрно-бело-оранжевой гамме.

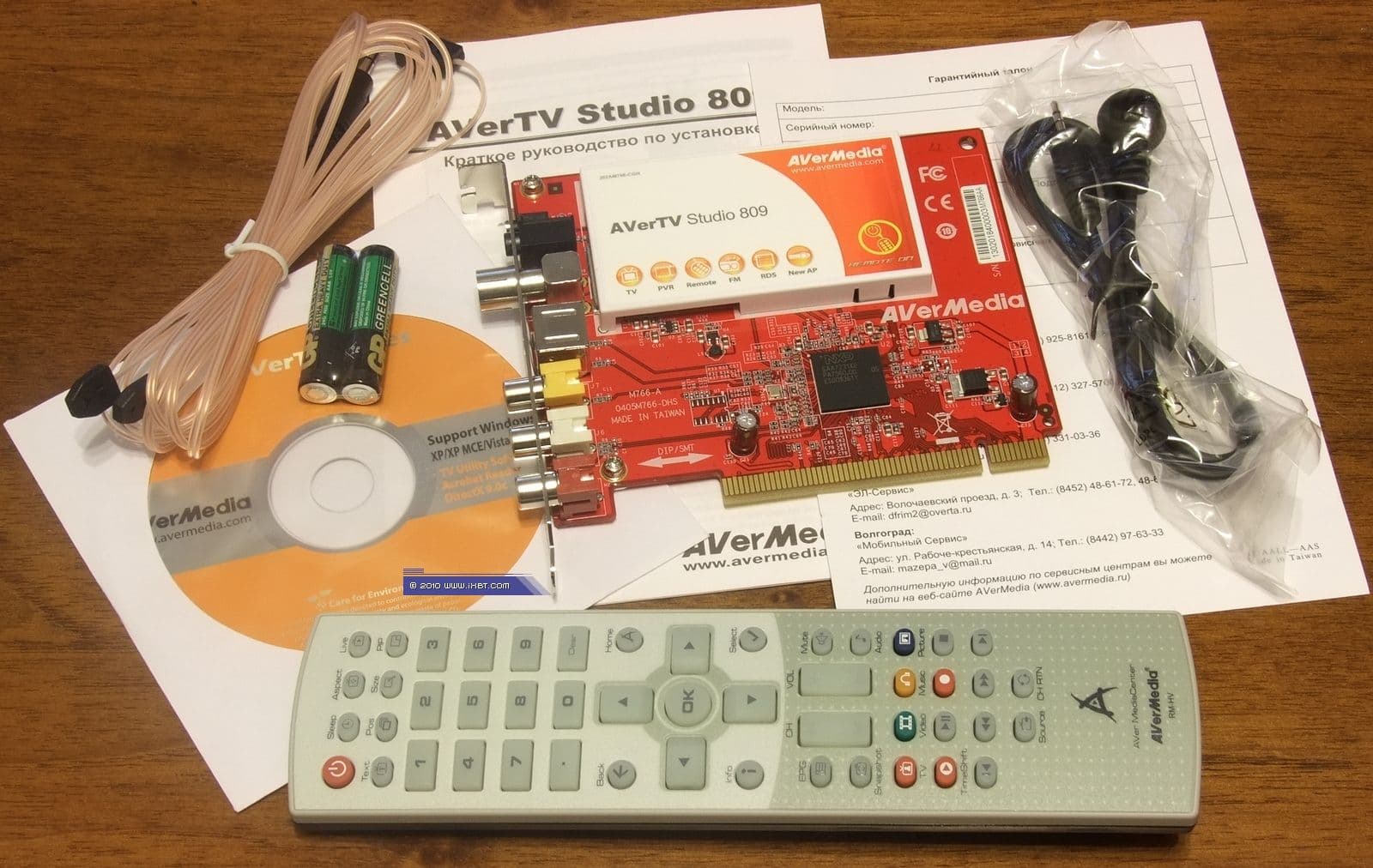

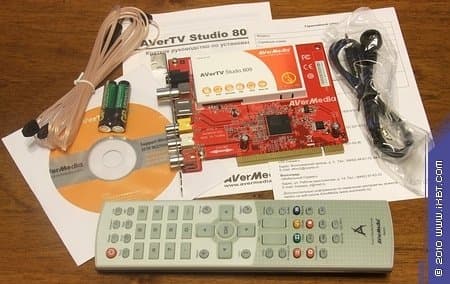

Комплект поставки составляют:

  • тюнер;
  • пульт ДУ;
  • выносной ИК-датчик пульта ДУ;
  • дипольная FM-антенна;
  • CD с драйверами и программным обеспечением;
  • краткое руководство по установке тюнера;
  • фирменный гарантийный талон с адресами сервисных центров.

Покупателям достанется ещё и наклейка с логотипом компании, отсутствующая в комплектации тестового образца.

В качестве бесплатного дополнения на сайте производителя предлагаются мультимедийная оболочка собственной разработки AVer MediaCenter и сервис вещания в сеть SnugTV, подробности о которых можно найти в статье, посвящённой AVerTV Super 009.

Конструкция и спецификации

Производителем заявлены следующие возможности:

  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • поддержка управления питанием компьютера;
  • поддержка электронной программы передач (EPG);
  • быстрый поиск и переключение каналов;
  • сортировка (переназначение) каналов;
  • сдвиг во времени TimeShift;
  • масштабирование;
  • планировщик (единовременный/регулярный режим);
  • бесшумная запись (отключение звука во время записи);
  • захват кадров (один кадр/последовательность кадров);
  • функции воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • индивидуальная настройка параметров для каждого канала;
  • поддержка записи в MPEG-1/2/4 (для MPEG-4 используются сторонние кодеки);
  • поддержка видеорежимов 4:3 и 16:9;
  • настройка «горячих» клавиш;
  • настройка кнопок ПДУ;
  • выбор шрифта для экранного меню;
  • предварительный просмотр до 16 каналов одновременно;
  • телетекст;
  • создание групп каналов;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).

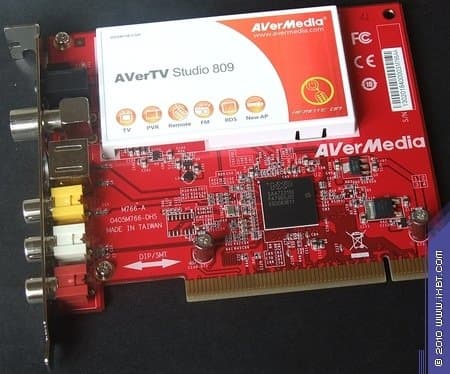

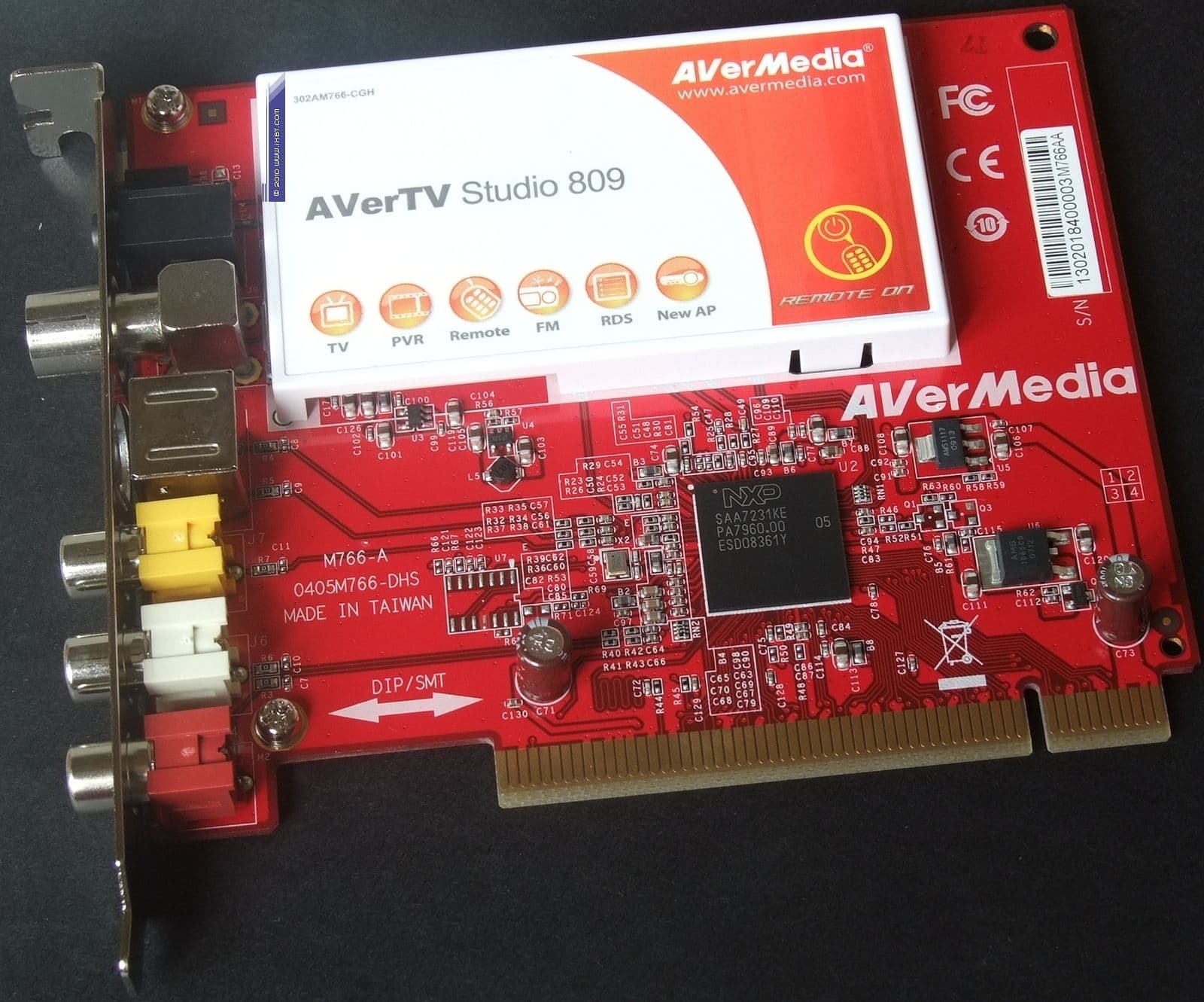

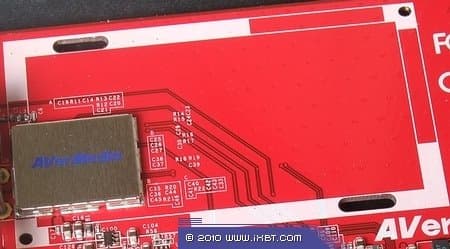

Съёмный пластиковый кожух, создающий видимость наличия ВЧ-блока классической компоновки (напомним, что, по заверениям представителей компании, это было сделано по просьбе российских дистрибьюторов в качестве страховки от предвзятого отношения некоторых пользователей к современным полупроводниковым приёмникам), остался на своём месте.

Переход на SAA7231KE избавил AVerTV Studio 809 от внешнего демодулятора и отдельной FM-микросхемы, поэтому по сравнению с предшественником без кожуха плата выглядит легкомысленно пустой, демонстрируя только полупроводниковый ВЧ-блок NXP TDA18271HD, скрытый дополнительным экраном.

Из других изменений можно отметить уменьшившееся количество интегральных стабилизаторов (один против трех у AVerTV Studio 709) и появление двух электролитических конденсаторов в нижней части платы.

С дополнительной обработкой звука произошла та же история, что и с AVerTV Hybrid AirExpress, смена декодера избавила AVerTV Studio 809 от режимов Philips Incredible Mono и Philips Incredible Stereo.

Конфигурация тестового компьютера

  • Процессор Intel Core i7-920
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Оперативная память 8 ГБ (4×2048 DDR3 PC12800 Patriot)
  • Видеокарта NVIDIA GeForce GTX 480
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
  • Жесткий диск 500 ГБ Samsung (HD502IJ)
  • Жесткий диск 250 ГБ WDC (WD2500JS-40MVB1)
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • DVD ReWriter ASUS DRW-24B1ST
  • DVD ReWriter Optiarc AD-7173A
  • Блок питания Tagan SuperRock TG880-U33II (880W)
  • Операционные системы Windows XP Professional (SP3) RUS и Windows 7 Ultimate x64 RUS

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49,75 МГц 79,5 дБ (мкВ) SECAM D/K
Первый 3 77,25 МГц 82,3 дБ (мкВ) SECAM D/K
RenTV 6 175,75 МГц 68,0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183,25 МГц 85,4 дБ (мкВ) SECAM D/K
РТР 9 199,25 МГц 87,2 дБ (мкВ) SECAM D/K
Домашний 11 215,25 МГц 56,5 дБ (мкВ) SECAM D/K
НТВ 21 471,25 МГц 59,5 дБ (мкВ) SECAM D/K
5 канал 23 487,25 МГц 62,5 дБ (мкВ) SECAM D/K
Культура 25 503,25 МГц 76,7 дБ (мкВ) SECAM D/K
ДТВ 27 519,25 МГц 66,2 дБ (мкВ) SECAM D/K
МузТВ 35 583,25 МГц 63,2 дБ (мкВ) SECAM D/K
ТВ3 37 599,25 МГц 62,2 дБ (мкВ) SECAM D/K
ТВЦ 47 679,25 МГц 59,2 дБ (мкВ) SECAM D/K
Спорт 50 703,25 МГц 63,0 дБ (мкВ) SECAM D/K

Подключение

Если отвлечься от принципиального игнорирования инженерами AVerMedia компонентного подключения (SAA7231NE это позволяет), тюнер имеет полный комплект разъёмов для подключения внешних источников сигнала, причём для передачи звука используется не обычный в таких случаях mini-jack 3,5 мм, а 2 RCA. Результатом такого подхода стали подключение FM-антенны при помощи того самого mini-jack 3,5 мм и возможная физическая несовместимость устройства с некоторыми системными платами, имеющими выступающие элементы в районе нижнего разъёма RCA.

Похоже, дополнительные разъёмы для подключения к звуковой карте окончательно уходят в прошлое, звук у AVerTV Studio 809 передаётся только посредством интерфейса.

Настройка

Одноуровневое установочное меню позволяет установить драйвер и фирменную программу AVerTV (выбор осуществляется непосредственно при установке).

После установки в разделе Звуковые, видео и игровые устройства появляется устройство AVerMedia M766 PCI Pure Analog.

В системный трей помещается иконка программы AVerQuick, отвечающей за работу планировщика и пульта ДУ.

При тестировании использовались драйвер 2.1.64.48 и программа AVerTV версии 6.4.0 [09121801].

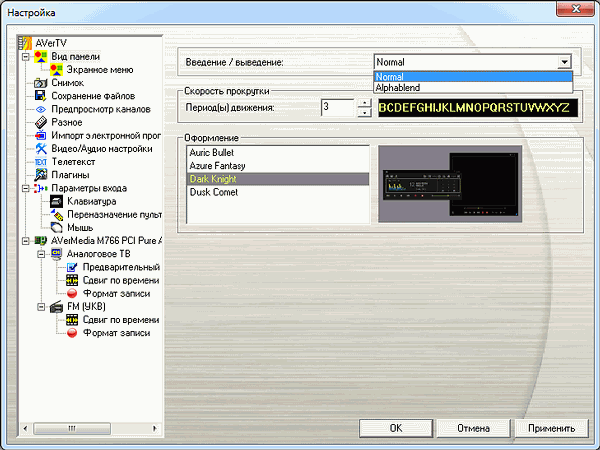

В разделе «Вид панели» находятся такие настройки интерфейса, как общее оформление (к трем давно знакомым нам схемам Azure Fantasy, Dusk Comet и Auric Bullet добавлена контрастная схема Dark Knight, представленная на скриншоте выше), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели.

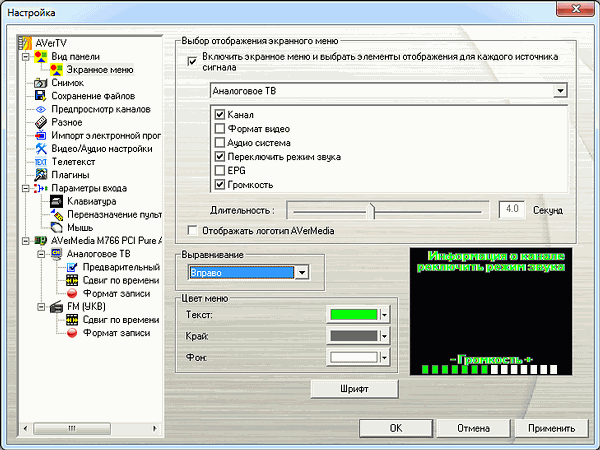

Подраздел «Экранное меню» позволяет выбрать цветовую гамму, длительность отображения меню, его расположение и параметры для вывода на экран (канал, систему цветности, режим звука, информацию о телепрограмме и громкость). Начиная с версии 6.3.1, добавлен вывод логотипа AVerMedia.

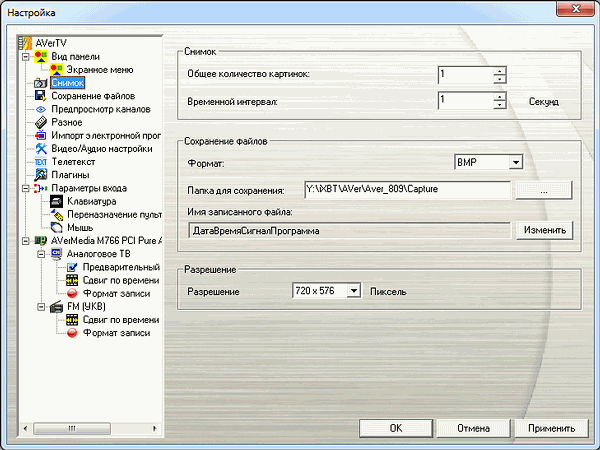

В настройках захвата кадров присутствуют количество снимков в серии, интервал между ними, формат изображения, префиксы (дата, время, сигнал, программа, пользовательский) и выбор разрешения (от 160×120 до 1600×1200). Максимальное количество скриншотов в серии составляет 100 штук.

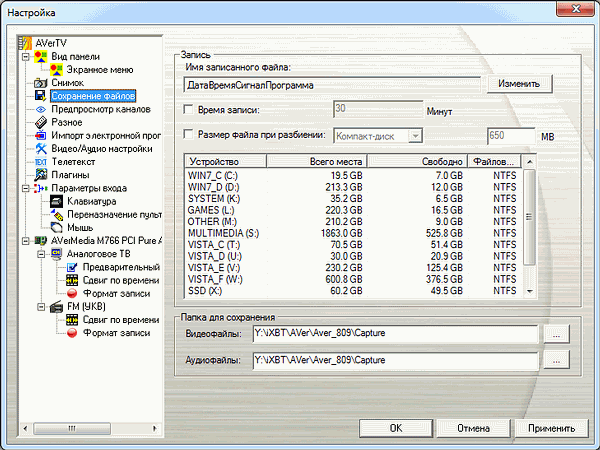

Раздел, отвечающий за сохранение файлов, предоставляет доступ к папкам для сохранения видео и аудиофайлов, настройкам ограничения времени записи и разбиения файлов по размеру. Префиксы в названиях файлов совпадают с перечисленными выше для захвата кадров.

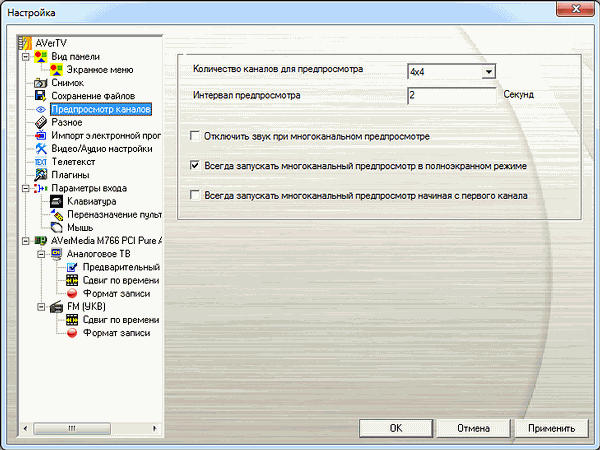

Раздел настроек многоканального предварительного просмотра содержит настройки размера матрицы (от 2×2 до 8×8), интервала переключения каналов, отключения звука в этом режиме, выбора между полноэкранным и оконным отображением и запуска просмотра с первого канала в списке.

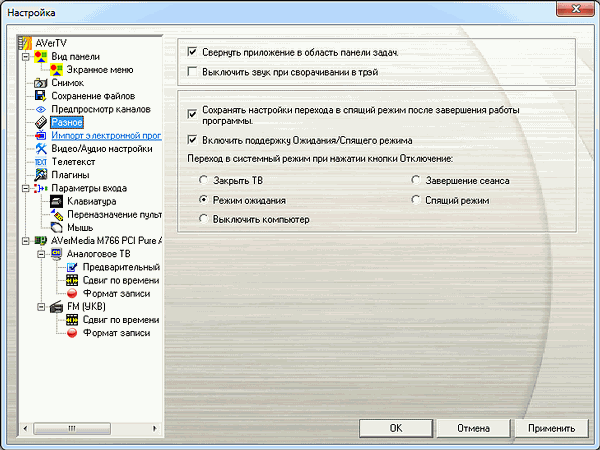

Раздел «Разное» позволяет настроить сворачивание приложения в системный трей с опциональным отключением звука. Здесь же находится поддержка энергосберегающих режимов с действиями, совершаемыми после отключения (закрыть приложение, завершить сеанс, режим ожидания, спящий режим, выключить компьютер).

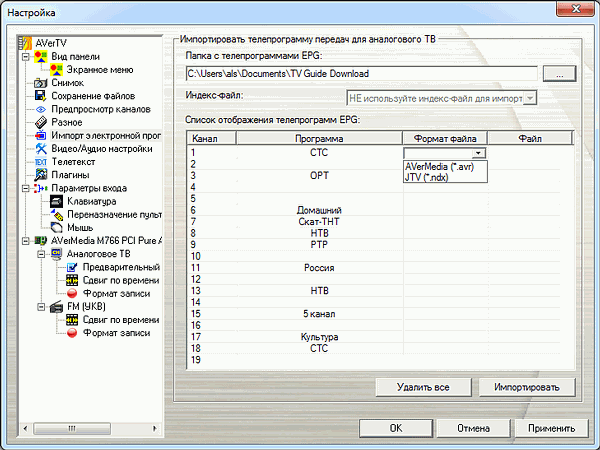

AVerMedia стала третьим после Beholder и GOTVIEW и последним на момент тестирования производителем на отечественном рынке TV-тюнеров, реализовавшим поддержку электронной программы передач EPG (Electronic Program Guide). Программа работает не только с внутренним форматом .avr, но и с популярным JTV (.ndx и .pdt)

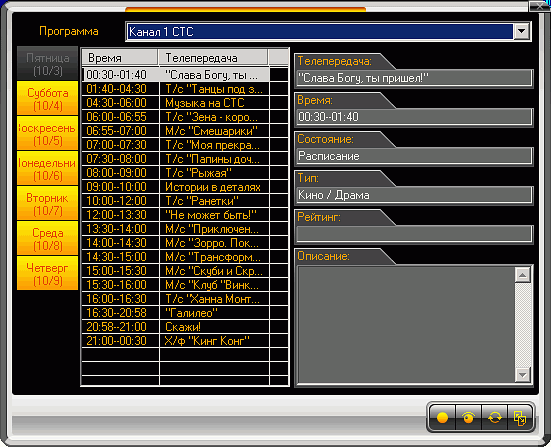

Для планирования записи согласно программе передач используется отдельное интерфейсное окно.

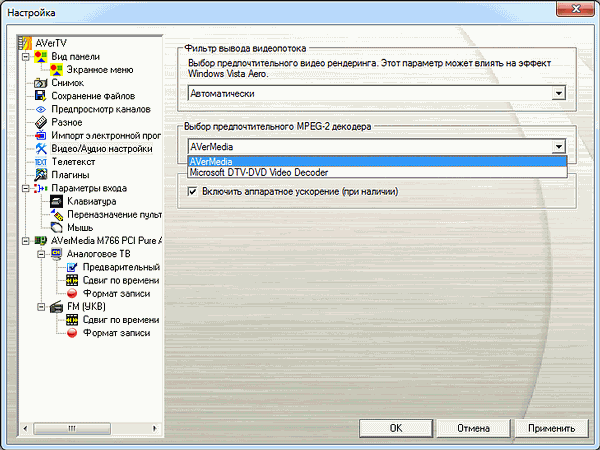

В разделе видео- и аудионастроек доступны выбор видеорендерера (автоматически, Overlay Mixer, Video Mixing Renderer и Enhanced Video Renderer при доступности последнего в системе) и MPEG-2-декодера (собственный декодер от AVerMedia или Microsoft DTV-DVD Video Decoder). В AVerTV 6.4 доступно включение аппаратного ускорения при его наличии.

Настройки телетекста состоят из двух вариантов вывода субтитров (в основном окне/в отдельном окне) и чекбокса, отвечающего за прозрачность.

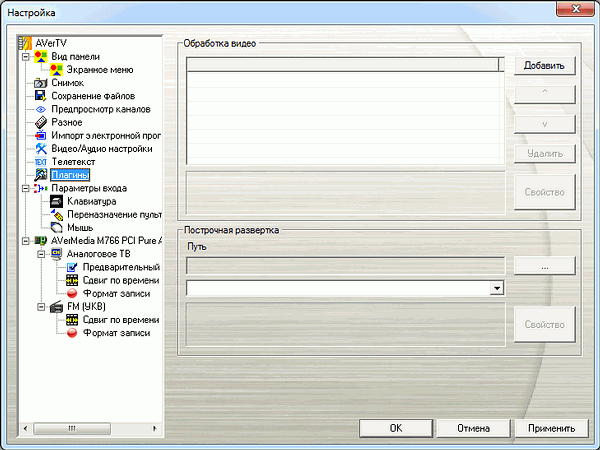

Раздел «Плагины» является главной новинкой последней версии AVerTV.

Как и с поддержкой программы передач в формате JTV, программисты AVerMedia ликвидировали отставание от Beholder и GOTVIEW в этой области. Пока список стандартных модулей невелик (строго говоря, в используемой при тестировании версии 6.4.0 они вообще отсутствуют, однако желающие могут скачать AVerTV 6.4.1 из раздела загрузки AVerTV Hybrid Volar HD), но представители компании обещают, что ими дело не ограничится. Самые же нетерпеливые пользователи пока могут на свой страх и риск попробовать свободно распространяемые плагины от Beholder.

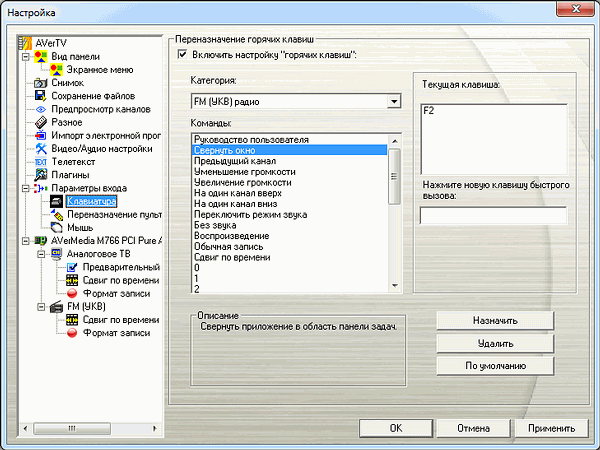

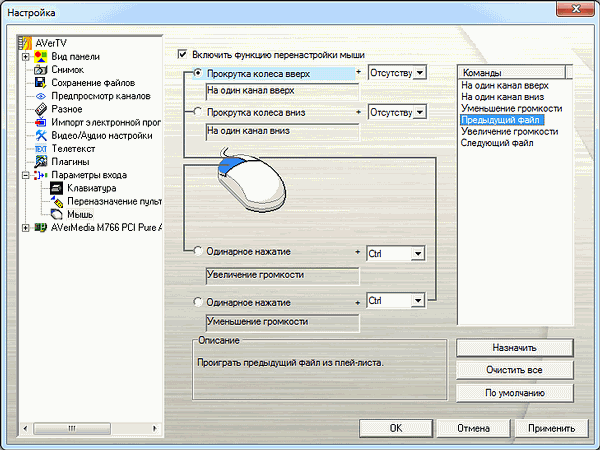

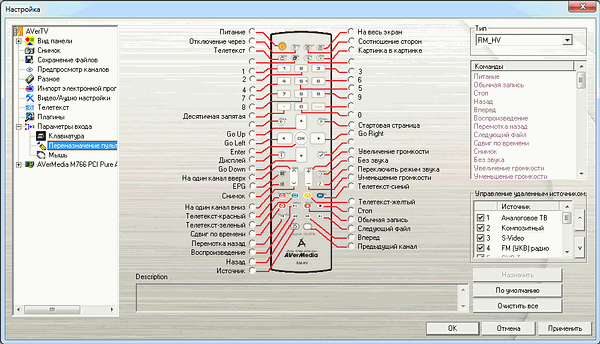

Раздел с так и не исправленным названием «Параметры входа» (логичнее было бы заменить «входа» на «ввода» или «управления») содержит три подраздела, отвечающие за настройки клавиатуры,

пульта ДУ

и кнопок/колеса стандартной трёхкнопочной мыши. Поддерживаются комбинации «кнопка мыши + кнопка-модификатор».

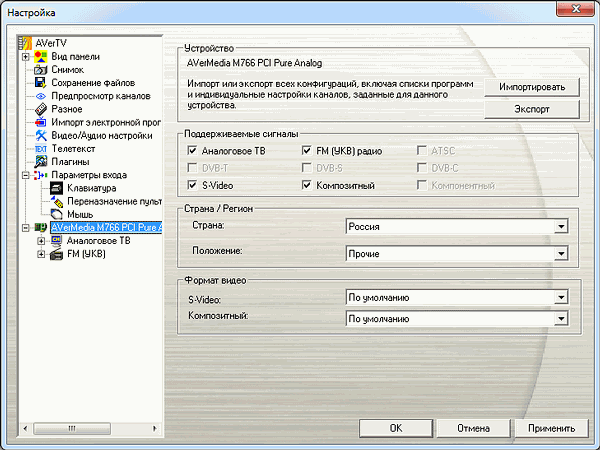

Раздел основных настроек устройства позволяет отключить любой внутренний источник, включая низкочастотные входы, и настроить стандарты для S-Video и композитного видеовхода. Здесь же осуществляется выбор региона. Для Москвы и Санкт-Петербурга предусмотрены готовые списки каналов эфирного вещания.

Поиск аналоговых каналов возможен как в антенном и кабельном диапазоне отдельно, так и с их объединением. Сохранение нескольких пользовательских профилей доступно и здесь.

В дополнительных настройках можно найти название канала (доступное для редактирования и в общем списке), частоту, индивидуальный стандарт цветности и почему-то помещённый сюда поиск по всему диапазону частот.

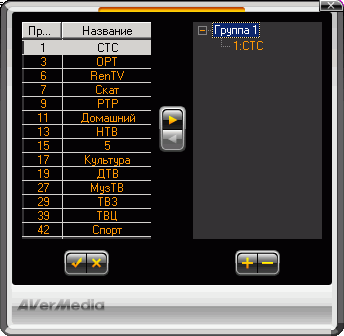

Поддерживаются пользовательские группы каналов.

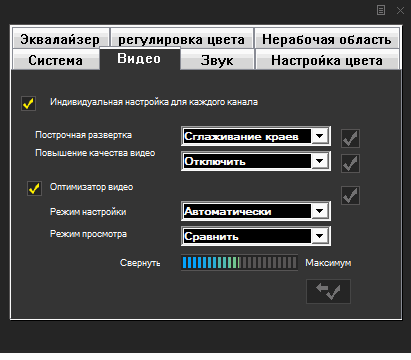

Остальные настройки, изменяемые для каждого канала индивидуально, вызываются при помощи специальной кнопки на панели интерфейса либо посредством контекстного меню. Таким образом, к стандарту цветности и режимам звука добавляются яркость, контрастность, оттенок, насыщенность, резкость, масштабирование («нерабочая область» согласно терминологии AVerMedia) с независимой настройкой по всем направлениям, тип деинтерлейсинга (Bob, Weave, краевое сглаживание и появившаяся в AVerTV 6.4 прогрессивная развёртка, обеспечивающая лучшую чёткость изображения) и названное в русском варианте «повышением качества видео» шумоподавление (включено, выключено, автоматический выбор).

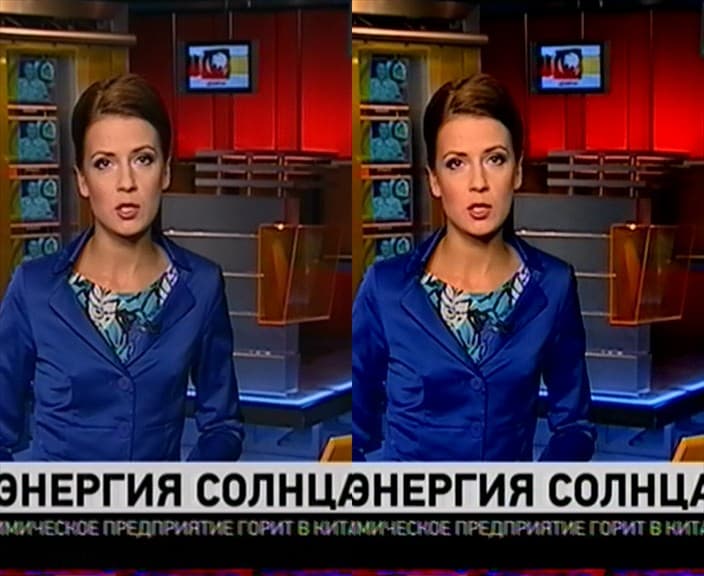

Ещё одной новинкой AVerTV 6.4 стал пункт «Усиление цвета» («Video Color Enhancement» в оригинале), позволяющий дополнительно управлять насыщенностью (кроме автоматической работы возможно ручная настройка, которой, впрочем, может помешать ошибка в локализации, результатом которой стало непонятное «Свернуть» вместо «Минимум»). Результат представлен на скриншоте ниже, благо в программе реализованы демонстрационные режимы с обработкой половины изображения и с разделением окна.

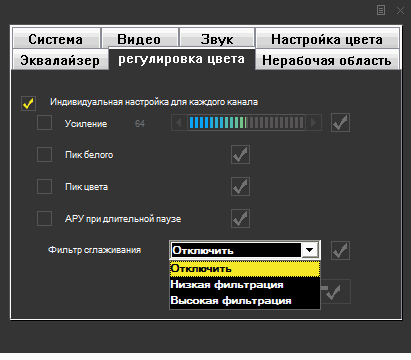

Использование декодера NXP позволило реализовать ручное управление усилением, настройки пика белого, пика цвета, АРУ при длительной паузе и фильтра сглаживания для SECAM.

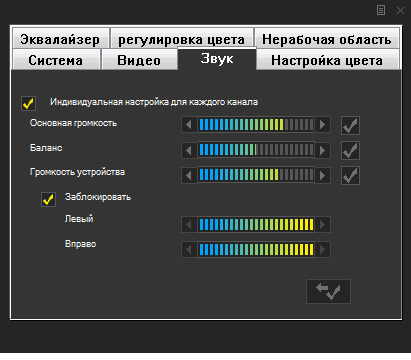

Из AVerTV 6.3 перекочевали 10-полосной эквалайзер, настройка баланса и раздельная регулировка громкости для левого и правого каналов.

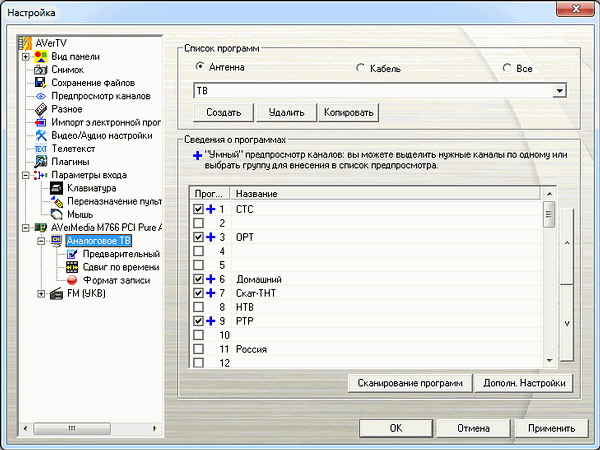

Многоканальный предварительный просмотр имеет подзаголовок «умный» (Smart). Выражается это в пользовательском выборе каналов для отображения в оконной матрице (синие «плюсы» в списке каналов).

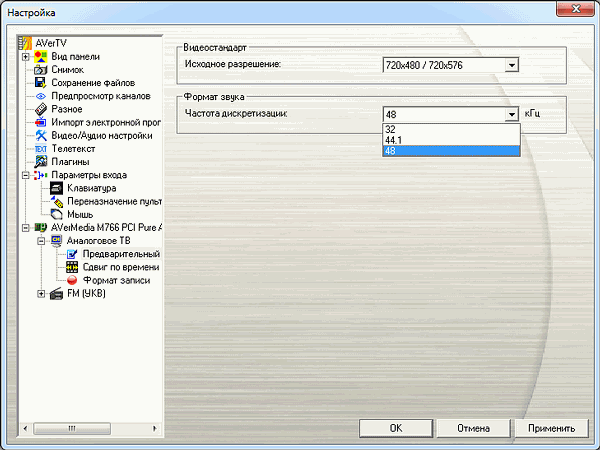

Для предварительного просмотра можно выбрать разрешение (в нашем случае только 720×576) и частоту дискретизации звука.

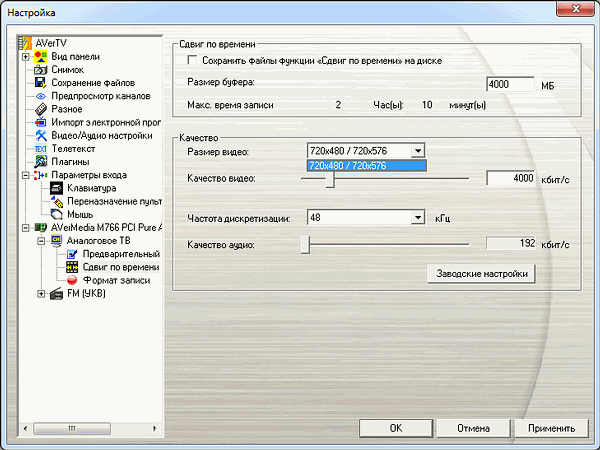

Параметры потока MPEG-2 при работе в режиме отложенного просмотра (TimeShift, сдвиг по времени) не допускают изменения разрешения, ограничиваясь максимальными для аналогового вещания 720×480/720×576 в зависимости от видеостандарта. Изменять можно видеобитрейт (от 2000 до 15000 Кбит/с вместо доступных в предыдущих версиях 8000 Кбит/с), аудиобитрейт (от 192 до 384 Кбит/c) и частоты дискретизации (32, 44,1, 48 кГц). Возможно сохранение буферного файла.

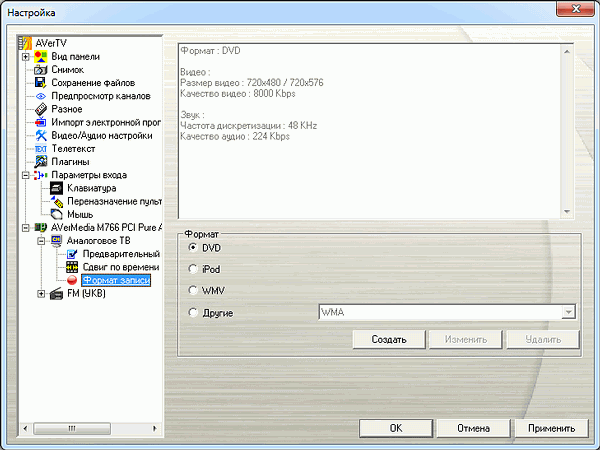

К нескольким стандартным профилям, представленным в разделе настроек записи, можно добавлять пользовательские. К сожалению, поддержка сторонних кодеков, установленных в системе, ограничена только DivX и XviD.

Как и в случае с режимом отложенного просмотра, видеобитрейт при использовании штатного MPEG-2-кодека теперь ограничен диапазоном 2000—15000 Кбит/с. Это не относится к частоте дискретизации (доступны 32, 44,1 и 48 кГц) и аудиобитрейту (192—384 Кбит/c). Отдельно отметим возможность использования штатного программного шумоподавления не только при просмотре, но и при записи.

Дополнительные возможности

Из дополнительных возможностей следует отметить миниатюрную галерею захваченных файлов и режим воспроизведения видеофайлов внутри/вне основного видеоокна «Картинка в картинке»/«Картинка вне картинки» (PIP/POP).

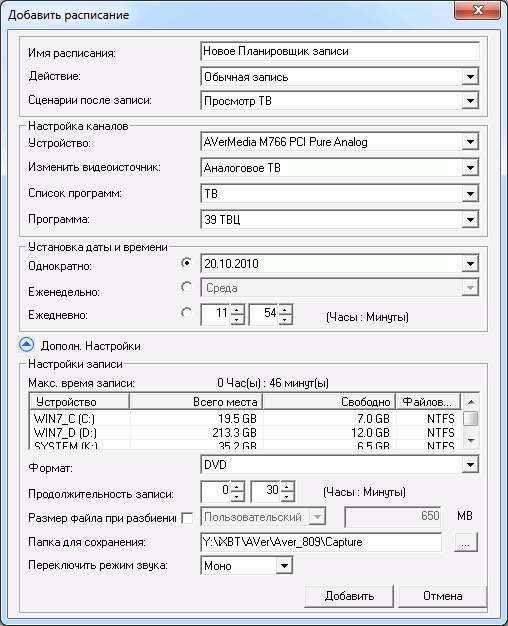

Планировщик поддерживает фоновую запись с отключенным звуком и режим отложенного просмотра в качестве задачи. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания. Раздел дополнительных настроек позволяет настроить такие параметры, как место хранения записи, формат и разбиение файла для каждой задачи.

В цифровом режиме поддерживаются субтитры.

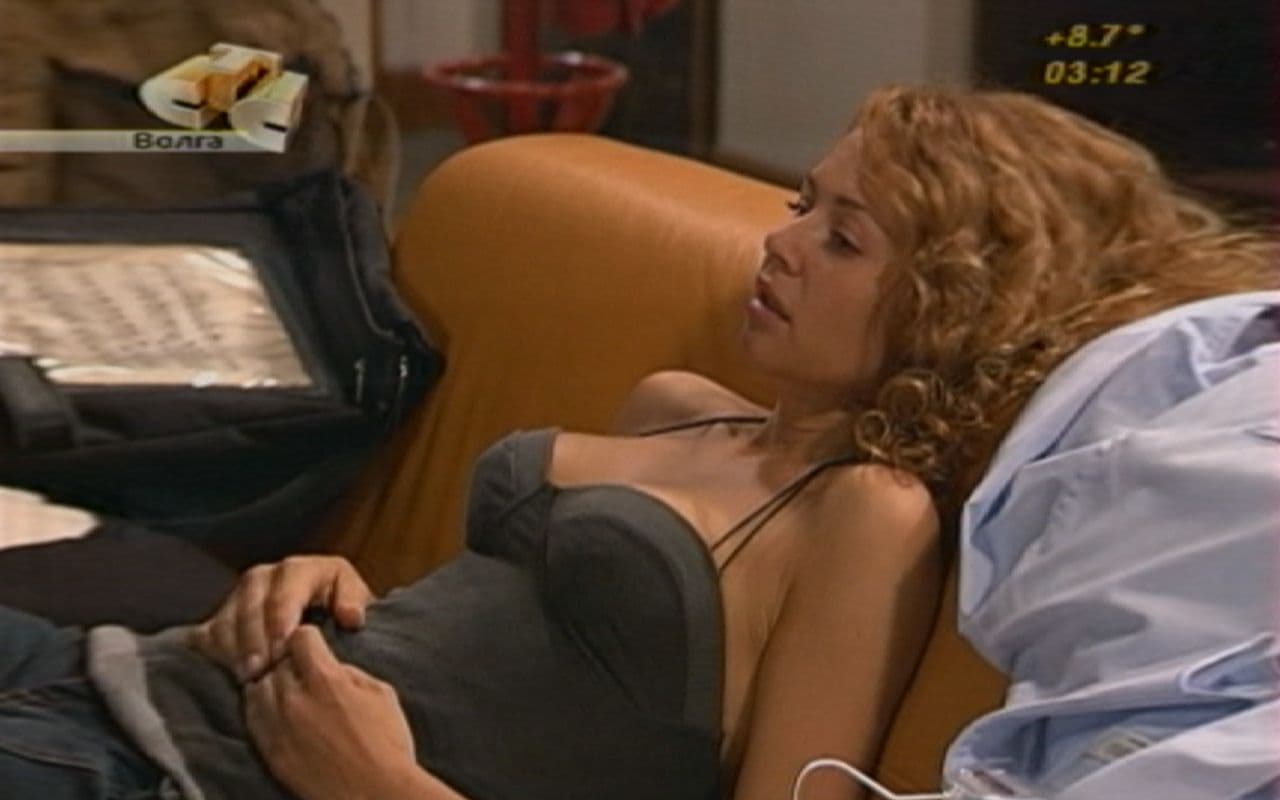

Доступная в контекстном меню (только в полноэкранном режиме) опция Magic Video Effect отвечает за потенциально интересный владельцам широкоформатных мониторов панорамный вывод, в котором изображение с пропорциями 4:3 преобразуется для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны).

К разряду полезных мелочей можно отнести анализатор спектра, вызываемый посредством контекстного меню на дисплее.

Поддержка управления питанием реализована исключительно через шину, подключения к разъёмам кнопки питания, как у тюнеров Compro и Beholder, не предусмотрено, равно как не предусмотрено каких-либо дополнительных настроек в штатном ПО. В связи с этим желающим использовать данную функцию советуем внимательно отнестись к опциям типа «Wake Up on PCI» в настройках BIOS системной платы.

Как уже говорилось выше, тюнер полностью совместим с сервисом вещания в сеть SnugTV, подробности о котором можно найти в статье, посвящённой AVerTV Super 009.

Качество

Тюнер продемонстрировал хорошее качество приёма (более подробно, как обычно, в следующих частях нашего сравнительного цикла).

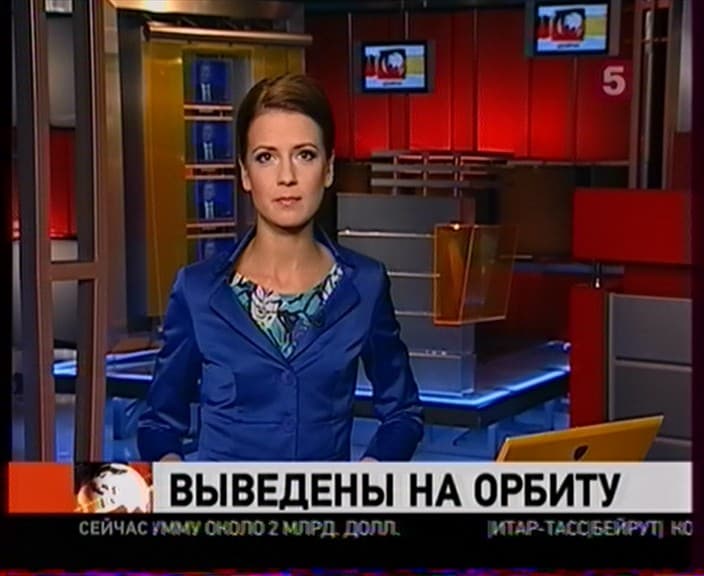

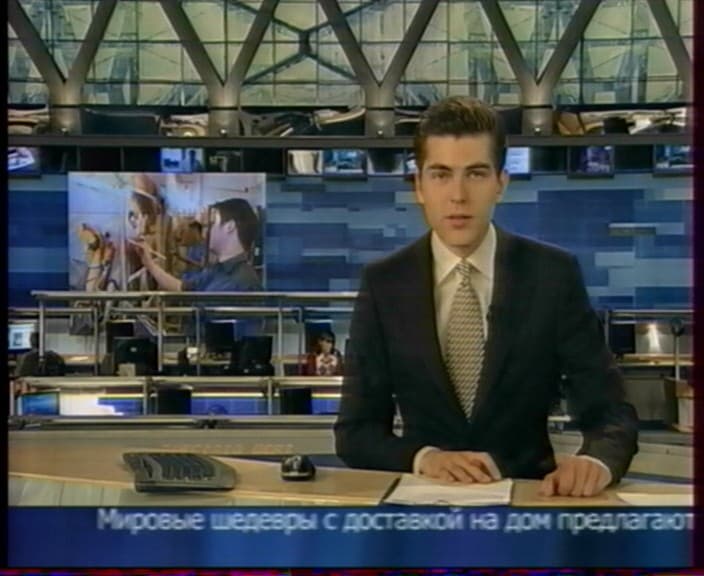

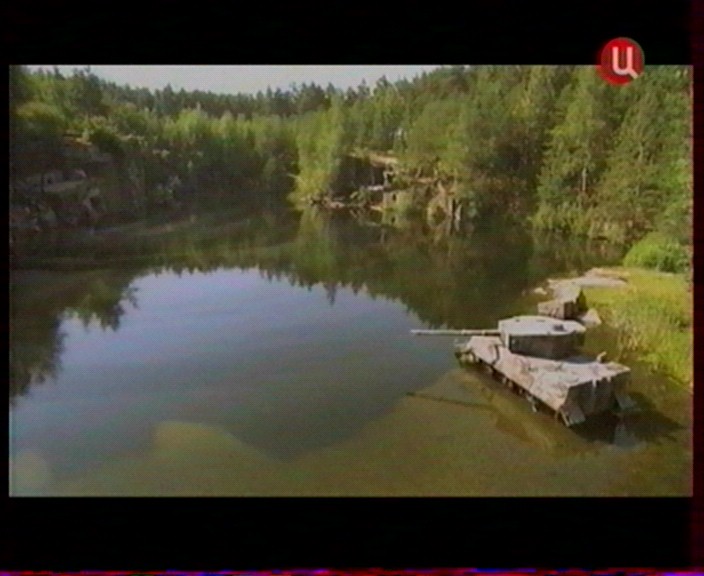

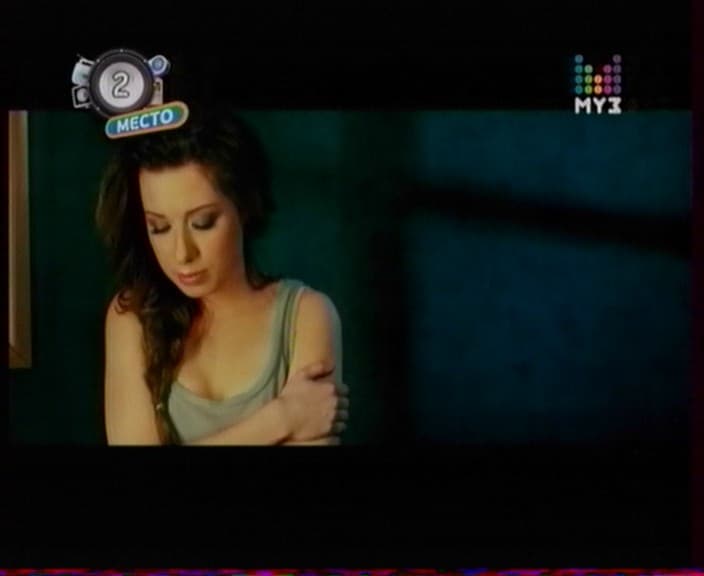

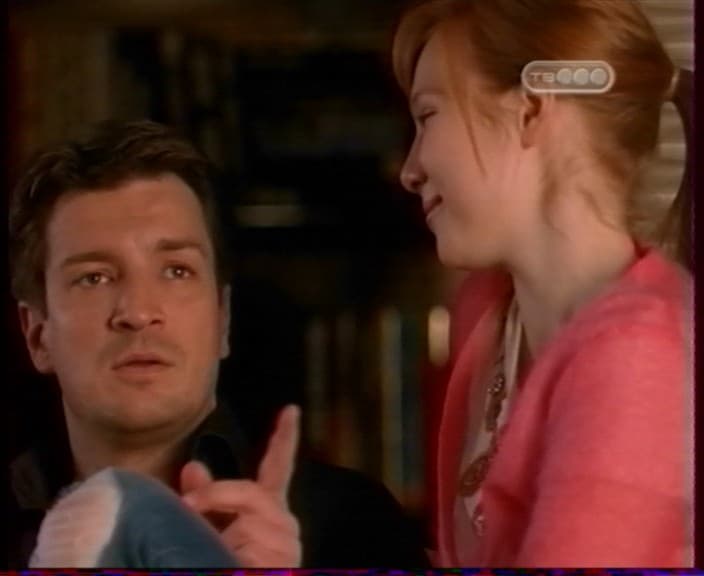

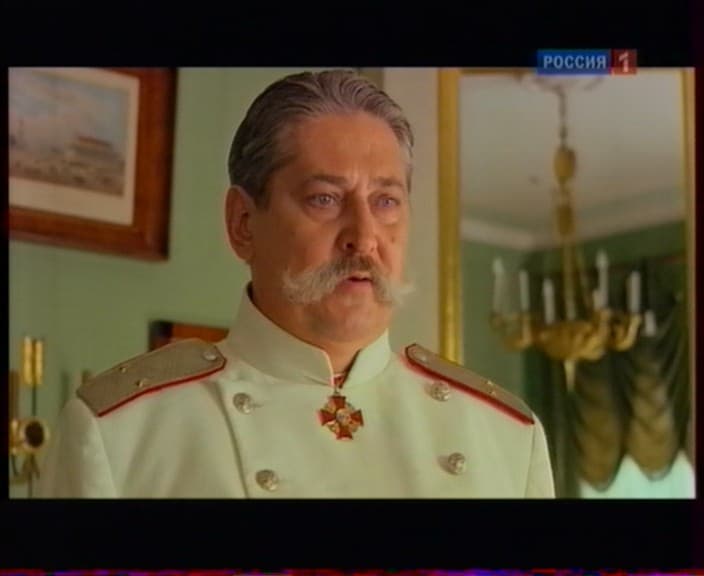

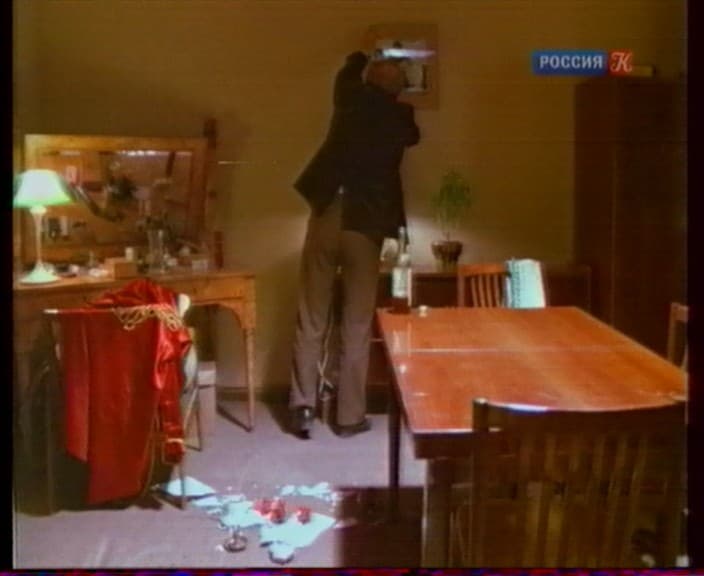

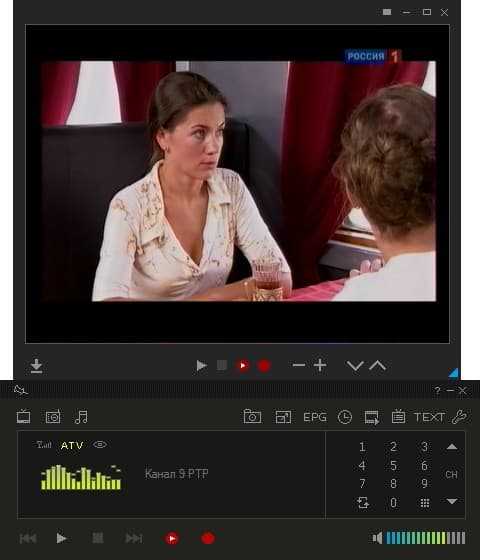

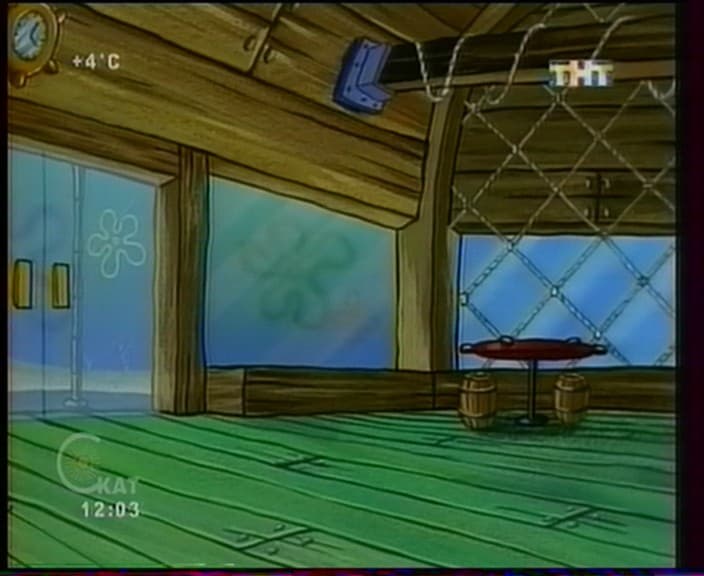

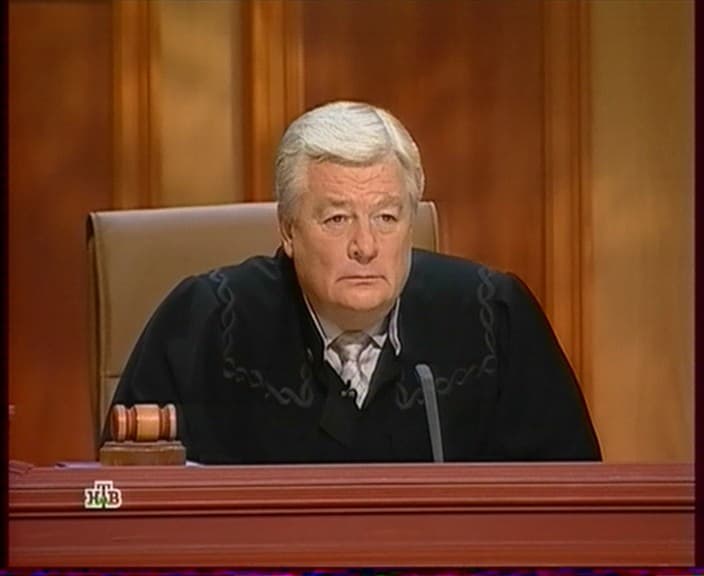

AVerTV Studio 809 обеспечивает хорошее качество изображения (напомним, что разница между декодерами последних поколений вряд ли будет заметной для обычного пользователя), существовавшее ранее снижение чёткости вследствие используемых методов деинтерлейсинга теперь обходится выбором прогрессивной развёртки в настройках канала.

В спецификациях SAA7231 заявлен аппаратный 2D-фильтр для подавления шума, однако в настройках драйвера доступ к нему отсутствует. Тем не менее, несмотря на отсутствие заметной визуальной разницы на эфирном сигнале между изображением, полученным при помощи этого декодера, и результатом работы SAA7136/SAA7135, при аппаратном исследовании AVerTV Hybrid AirExpress удалось выявить положительный (для обычного пользователя, для перфекционистов от видеозахвата, не терпящих постороннего вмешательства в изображение, скорее отрицательный) эффект.

Зато эффект «вертикальных полос», характерный для PCI-декодеров Philips/NXP серии SAA713x в некоторых условиях, при тестировании не наблюдался. Конечно, результатов одной модели недостаточно для полной уверенности, но если эта информация подтвердится (а к этому есть все основания), то переход на SAA7231 решает, пожалуй, основную проблему декодеров того поколения, и в этом смысле его можно только приветствовать.

Нареканий на качество звука в процессе тестирования не возникло.

AVerMedia относится к производителям, реализовавшим программную эмуляцию средств аппаратного сжатия в MPEG-2. Это позволяет использовать тюнер с мультимедийными интерфейсами Windows XP Media Center Edition и Windows Vista. Корректно работающее на декодерах разработки NXP автоматическое определение стандарта цветности в этом случае страхует от потенциальных проблем в условиях российского вещания. Не помешала бы поддержка Windows Media Center штатными пультами ДУ (AVerTV 6.4 совместимыми с этой оболочкой пультами управляться может, выбор осуществляется в настройках AVerQuick), реализованная у некоторых конкурентов.

FM-тюнер

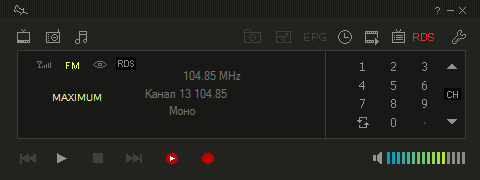

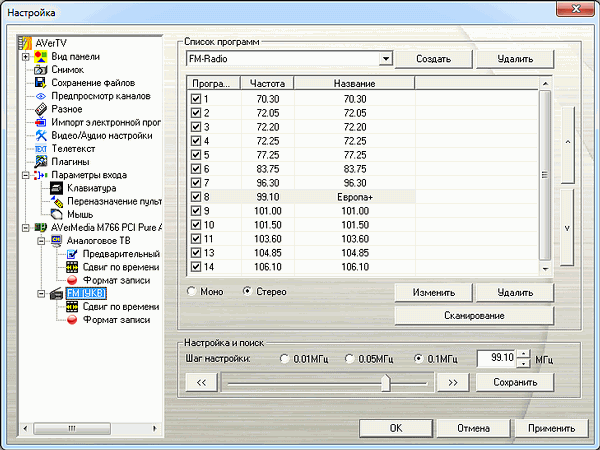

Программа использует общий интерфейс для всех режимов. В AVerTV 6.4 предусмотрены готовые списки радиостанций Москвы и Санкт-Петербурга, кроме того, цифровая панель имеет два режима работы — переключение каналов и ввод частоты.

Рекордов в качестве приёма FM-радиостанций AVerTV Studio 809 не ставит, по этому параметру тюнер продемонстрировал средние показатели.

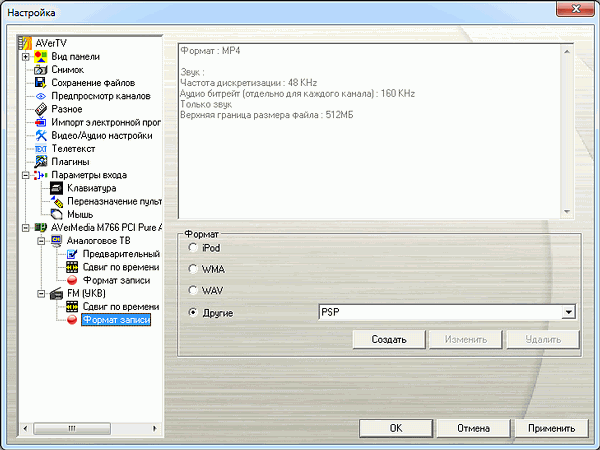

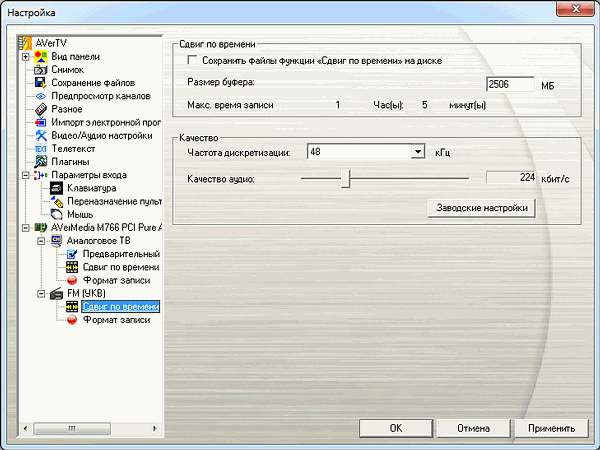

FM-режим имеет свои настройки режима сдвига по времени (используется MPEG-2). В одноименном разделе можно выставить битрейт (192—384 Кбит/с) и частоту дискретизации (32, 44,1, 48 кГц). Сохранение буферного файла доступно и здесь.

Запись в MP3 штатными средствами поддерживается только в Windows XP (ограничена системными параметрами 22 кГц 56 Кбит/с, ограничение обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec или использованием альтернативных вариантов), в Windows Vista и Windows 7 в силу отсутствия системного MP3-кодека выбор сводится к WMA, WAV и H.264.

Вывод RDS-информации активируется предназначенной для этого кнопкой на панели, отображение осуществляется в режиме бегущей строки.

Качество звука в FM-режиме можно оценить как хорошее (скачать 20-секундный фрагмент, MP3, 470 КБ).

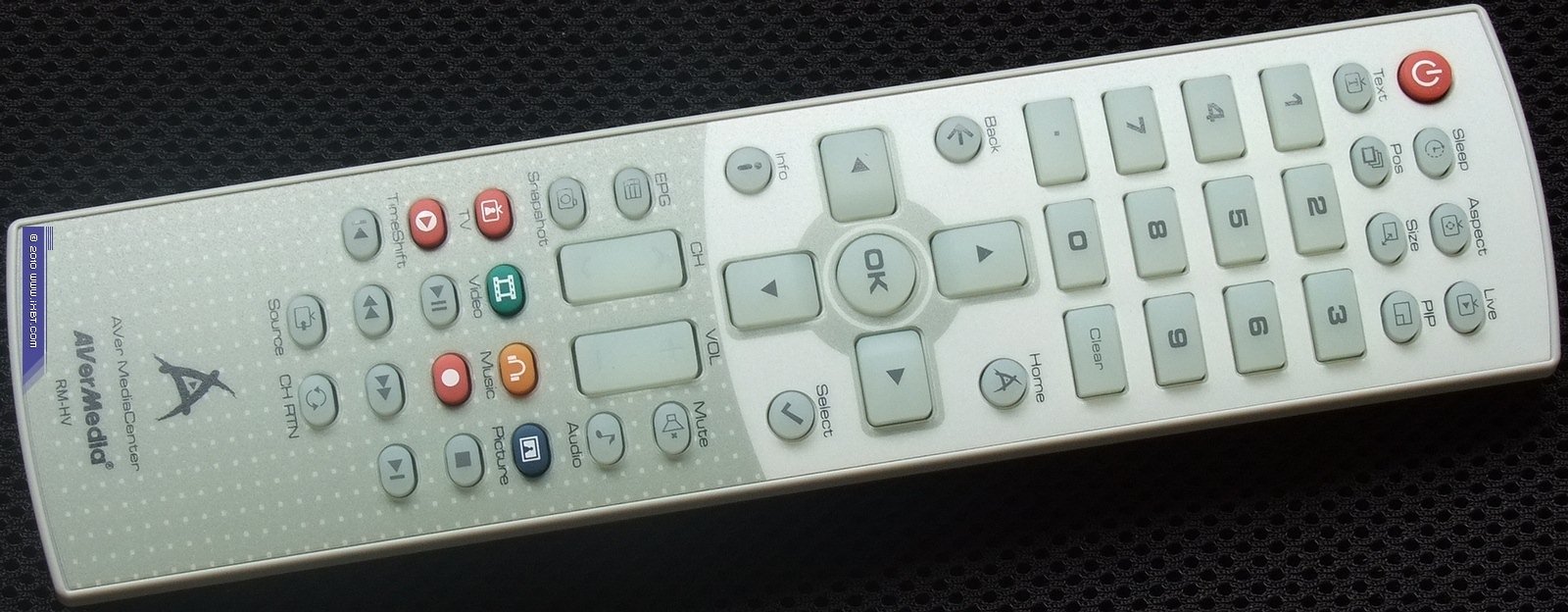

Пульт ДУ

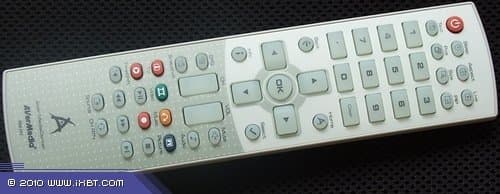

В этой части пользователей AVerTV Studio 809 ожидает приятный сюрприз. Тюнер комплектуется знакомым нам по AVerTV Duo Hybrid PCI-E пультом ДУ, изначально предназначенным для работы с AVerMedia Center, но с течением времени получившим полную поддержку в AVerTV 6. Несмотря на больший по сравнению с уже знакомыми нам пультами размер, эргономика пульта находится на очень хорошем уровне, чему способствуют крупные кнопки с информативным нажатием, в зависимости от функционального назначения отличающиеся формой и размером. Полезной особенностью является флюоресцентная подсветка, встречающаяся у пультов для работы с некоторыми моделями бытовой техники, но для ПДУ из комплекта компьютерных тюнеров представляющая собой из ряда вон выходящее явление. Поддержка управления питанием позволяет включать компьютер при помощи пульта.

Питание от двух элементов типоразмера AAA. Шарнирное крепление крышки батарейного отсека позволяет избежать её потери.

Выводы

Плюсы

  • хорошее качество приёма, изображения и звука;
  • поддержка всех используемых видео- и аудиостандартов с автоматическим определением;
  • декодирование RDS;
  • управление питанием компьютера;
  • шумоподавление;
  • индивидуальные настройки изображения, звука, масштабирования и шумоподавления для каждого канала;
  • поддержка телевизионной программы в формате JTV;
  • фоновая запись;
  • возможность отключения компьютера/перехода в энергосберегающий режим после завершения задания;
  • режим отложенного просмотра TimeShift;
  • многоканальный предварительный просмотр;
  • многооконные режимы воспроизведения файлов «Картинка в картинке»/«Картинка вне картинки» (PIP/POP);
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий);
  • поддержка сервиса SnugTV.

Минусы

  • ограниченная поддержка сторонних кодеков при записи;
  • отсутствие возможности работы с источниками компонентного сигнала;

AVerTV Studio 809 является хорошей иллюстрацией современных тенденций в индустрии компьютерных TV-тюнеров. Увеличение степени интеграции позволило упростить конструкцию тюнера с сохранением функционала. Если сравнить эту модель с AVerTV Studio 709, то исчезновение дополнительной обработки звука компенсируется аппаратным шумоподавлением и отсутствием эффекта «вертикальных полос», а комплектация тюнера одним из самых удобных на текущий момент пультов ДУ обеспечивает дополнительную привлекательность.

Средняя текущая цена (количество предложений) AVerTV Studio 809 в московской рознице: Н/Д(0)

Выражаем благодарность компании
AVerMedia Technologies Inc.
за предоставленный на тестирование тюнер
