PowerColor A350M-SV — системная плата на базе чипсета ATI Radeon 9000 Pro IGP


Еще один известный производитель видеокарт, компания Tul, решила диверсифицировать производство, приступив к выпуску материнских плат на чипсетах «своего» изготовителя чипов. Поскольку модели видеокарт под торговой маркой PowerColor основаны на GPU серий Radeon, то вполне очевидно, что и системные платы этой компании будут базироваться на чипсетах канадского производителя — в данном случае (серия A350M) на ATI Radeon 9000 Pro IGP (еще есть серия A350A на ATI Radeon 9100 Pro IGP). В нашей лаборатории это первая плата под торговой маркой PowerColor.

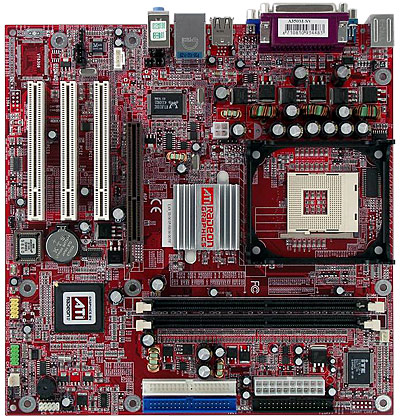

Плата не слишком богата функционально, а потому обладает несложной разводкой, с минимумом недостатков, с точки зрения сборки системы. Тем не менее, конечно, модель форм-фактора mATX идеалом в этом смысле являться не может, перекрывая доступ к модулям памяти при установленной видеокарте и располагая аудиоразъемы у задней панели. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 мкФ и 3 по 1800 мкФ. На плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ, усилен применением индуктивных элементов) и памяти (4 по 1500 мкФ, усилен применением индуктивных элементов).

На плате разведена, но не распаяна микросхема контроллера FireWire и его разъемы — эта функциональность реализована в версии платы A350M-SVF, основанной на той же PCB. Кроме того, в линейке плат бренда PowerColor есть еще модель A350M-SVGF (гигабитный сетевой адаптер вместо 100-мегабитного), модели A350M-LSV и A350M-LSVF (функциональность аналогична, префикс L в названии свидетельствует о применении чипа RC350L, у которого поддержка частоты FSB 800 МГц не является официальной) — все они основаны на единой PCB. Размер платы — 245х245 мм (mATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, батарейки, +3,3, +5, +12 В и +3,3 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478, заявлена поддержка процессоров на ядре Prescott);
  • 2 разъема под DDR SDRAM DIMM (до 2 ГБ DDR200/266/333/400);
  • Слот AGP (с защелкой);
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — оба «чипсетные»;
  • Разъем для подключения планки с 2 дополнительными портами USB (2.0);
  • Разъем для подключения планки с разъемом COM-порта;
  • Разъем для подключения планки с разъемами TV-Out;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

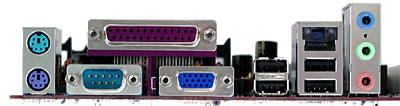

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, 1 D-Sub (VGA);
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка простенького дизайна;
  • Документация: руководство пользователя материнской платы на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • утилита для мониторинга состояния платы;
    • PC-cillin 2004.

Комплект поставки минималистский, никаких фирменных особенностей плата тоже не предлагает, так что ее потенциальными покупателями видятся сборщики массовых систем, а не желающие выделиться индивидуалы.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы Realtek RTL8100C, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.31, -0.23Хорошо
Уровень шума, дБ (А): -83.9Хорошо
Динамический диапазон, дБ (А): 83.5Хорошо
Нелин. искажения, %: 0.041Хорошо
Интермод. искажения, %: 0.070Хорошо
Взаимопроникновение каналов, дБ: -82.5Очень хорошо

Общая оценка: Хорошо (подробнее). Стандартный кодек Realtek (Avance Logic) дает типичные кривые АЧХ и прочих характеристик звука, ну а общее качество стабильно оказывается на нормальной отметке — это не замена топовым звуковым картам, но бюджетное решение.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для сброса пароля BIOS
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, TRCD, TRP, TRP, TRAS, I/F Timing, Dynamic CKE
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шины PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+до +15 МГц к номиналу с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x28
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1AAAA001, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Результаты тестов:
