Материнская плата Intel DZ87KLT-75K

Модель серии Extreme с интерфейсом Thunderbolt для геймеров и компьютерных энтузиастов


Несмотря на решение Intel в будущем свернуть производство материнских плат для настольных ПК под собственным брендом, сегодня в продаже имеется несколько моделей плат этой компании на новых чипсетах Intel 8-й серии. В этой статье мы рассмотрим топовое решение компании на чипсете Intel Z87 — плату Intel DZ87KLT-75K. Она относится к серии Extreme, то есть представляет собой решение, ориентированное на геймеров, оверклокеров и компьютерных энтузиастов.

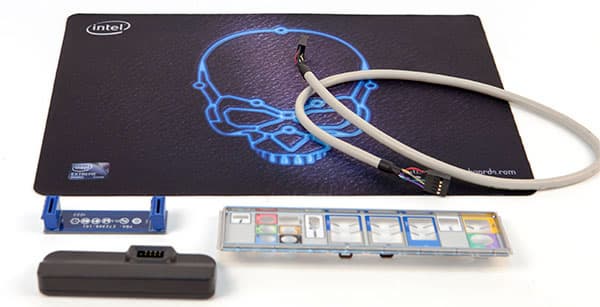

Комплектация и упаковка

В нашем распоряжении имелся инженерный сэмпл платы Intel DZ87KLT-75K, а потому ритейловый комплект поставки может немного отличаться от того, который был у нас. Итак, плата Intel DZ87KLT-75K поставляется в небольшой и довольно скромной коробке без ручки. Кроме самой платы в комплектацию входит заглушка для задней панели, один мостик SLI на две видеокарты, выносной модуль Wi-Fi+Bluetooth и небольшая инструкция пользователя в виде плаката на английском языке. Как видим, комплектацию этой платы трудно назвать богатой, и она явно нехарактерна для топовых решений.


Конфигурация и особенности платы

Сводная таблица характеристик платы Intel DZ87KLT-75K приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
4 × DDR3 (до 32 ГБ)
Слоты расширения
3× PCI Express 3.0 x16
3 × PCI Express 2.0 x1
1 × PCI
1 × mSATA/Mini PCI Express
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
2 × SATA 6 Гбит/с (Marvel 88SE9172)
USB-разъемы
8 × USB 3.0
8 × USB 2.0
Аудиоподсистема
Realtek ALC898
Сетевой контроллер
1 × Intel i210
1 × Intel i217V

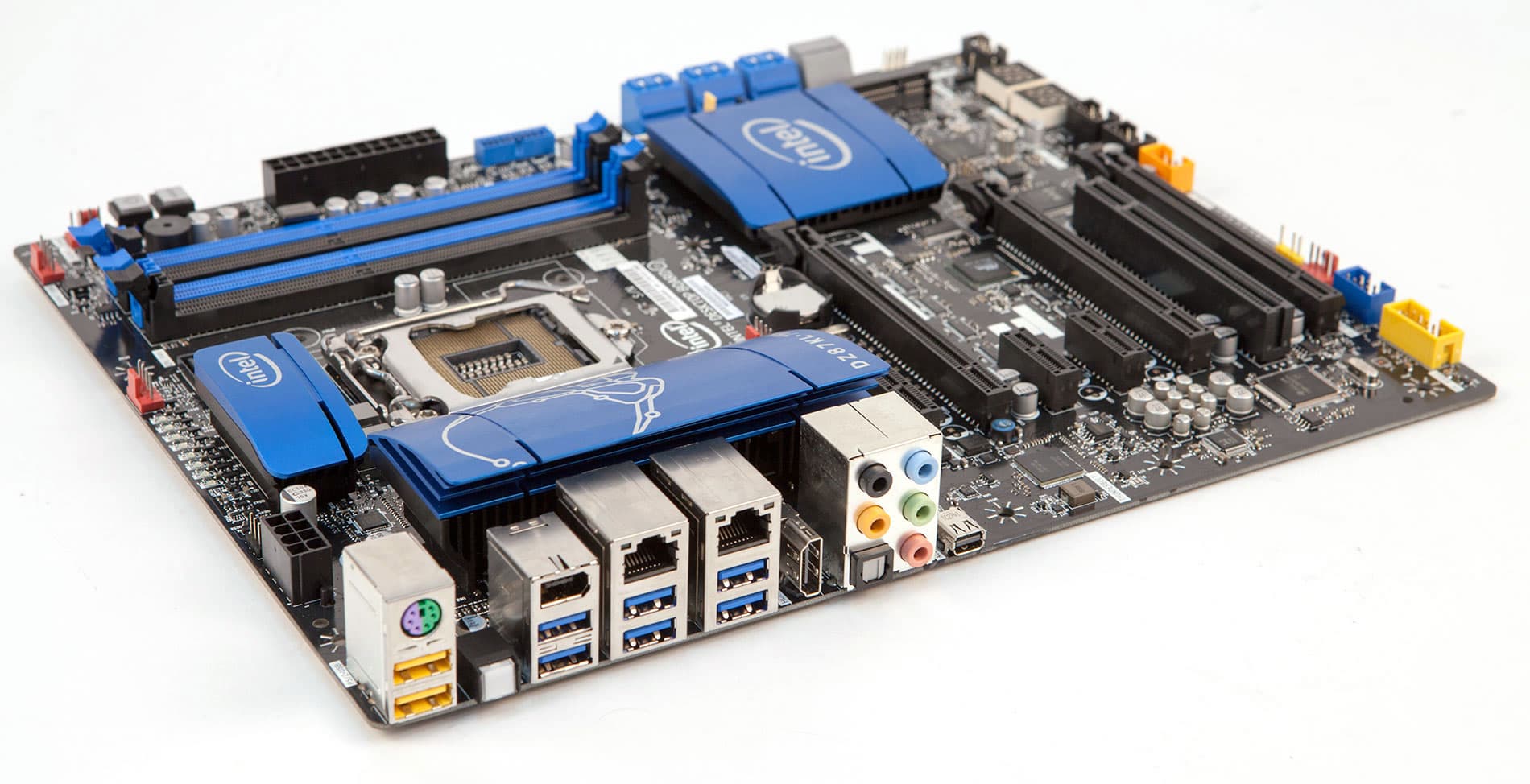

Разъемы на задней панели
1 × Thunderbolt
1 × HDMI
6 × USB 3.0
2 × USB 2.0
2 × RJ-45
5 × аудиоразъемов типа миниджек
1 × S/PDIF (выход, оптический)
1 × IEEE 1394a
1 × разъем PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
6 × разъемов для подключения вентиляторов
1 × разъем для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0
1 × разъем для подключения порта IEEE 1394a
1 × разъем CIR
Форм-фактор
ATX (305×244 мм)

Форм-фактор

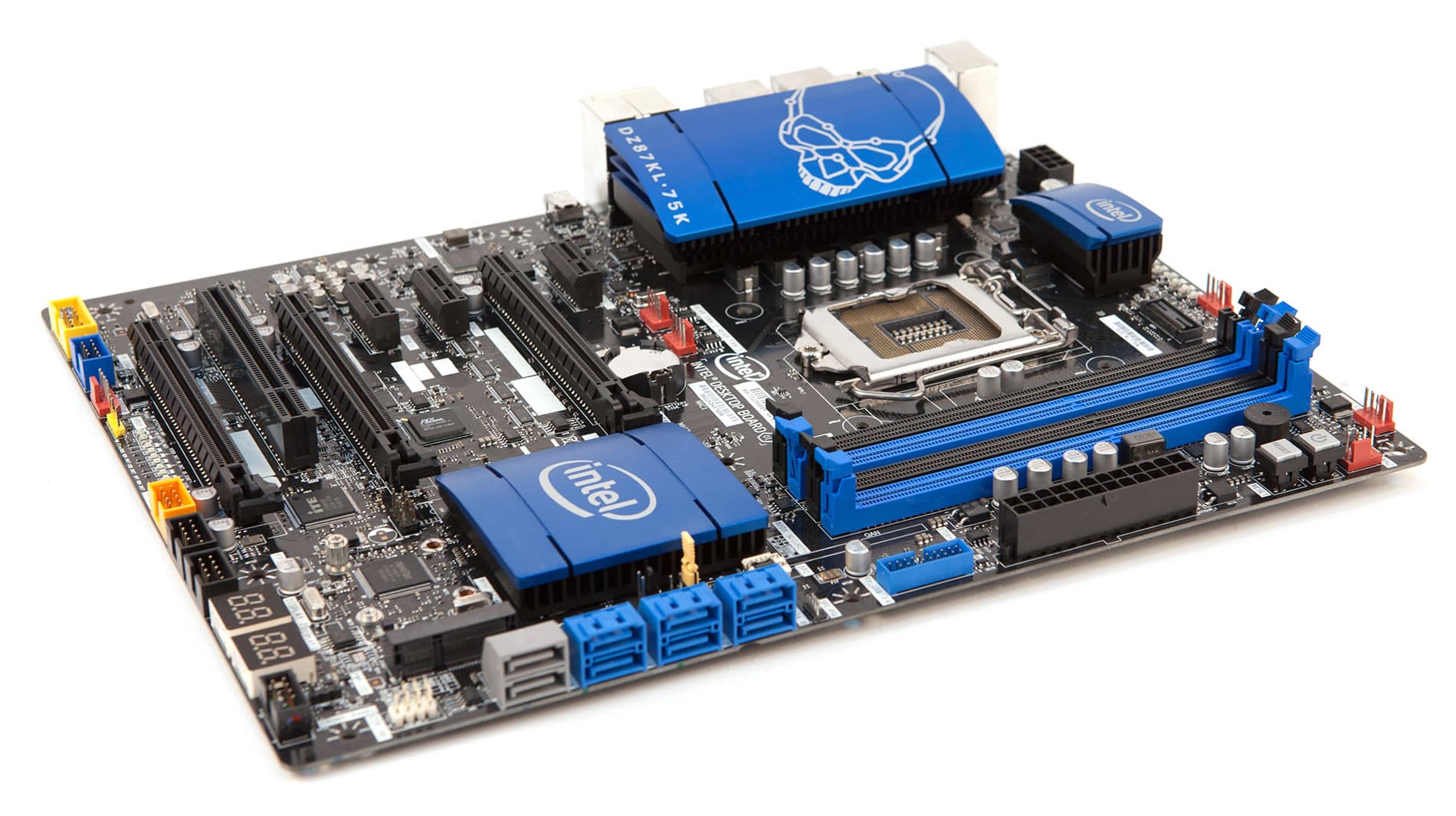

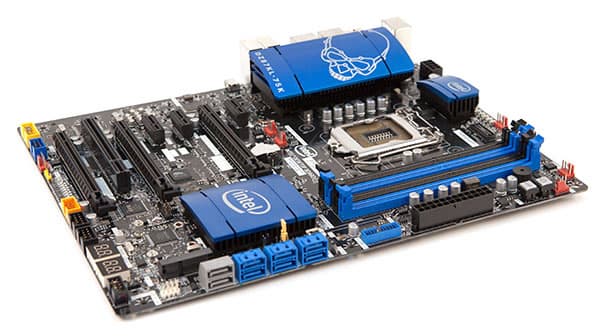

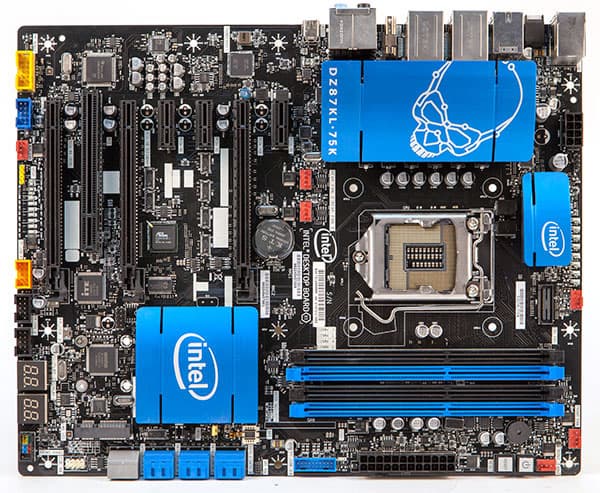

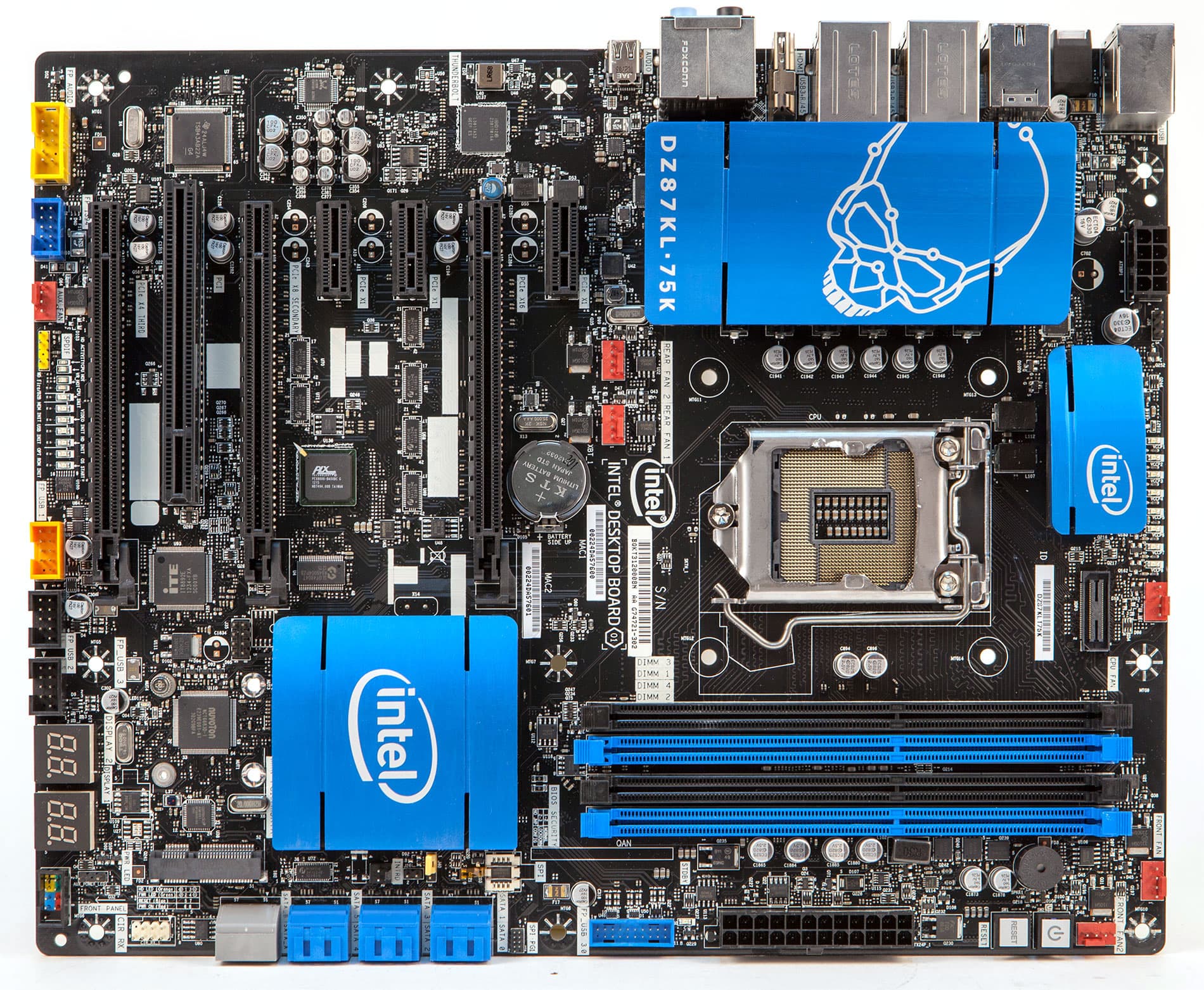

Плата Intel DZ87KLT-75K выполнена в стандартном форм-факторе ATX (305×244 мм) и может без проблем устанавливаться в любой корпус, поддерживающий этот форм-фактор. Для монтажа платы предназначены стандартные девять отверстий.


Чипсет и процессорный разъем

Плата Intel DZ87KLT-75K основана на топовом чипсете Intel Z87 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам, промаркированы разным цветом, что облегчает процесс установки модулей.

В штатном режиме плата поддерживает память DDR3-1600/1333/1066, ну а в режиме разгона поддерживается частота памяти вплоть до 4000 МГц (за счет выбора в UEFI соответствующего множителя). Также поддерживается память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Intel DZ87KLT-75K реализовано три слота с форм-фактором PCI Express 3.0 x16, которые выполнены с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell.

Один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессору) может работать на скорости x16 или на скорости x8. Второй слот с форм-фактором PCI Express 3.0 x16 всегда работает на скорости x8, ну а третий слот — на скорости x4.

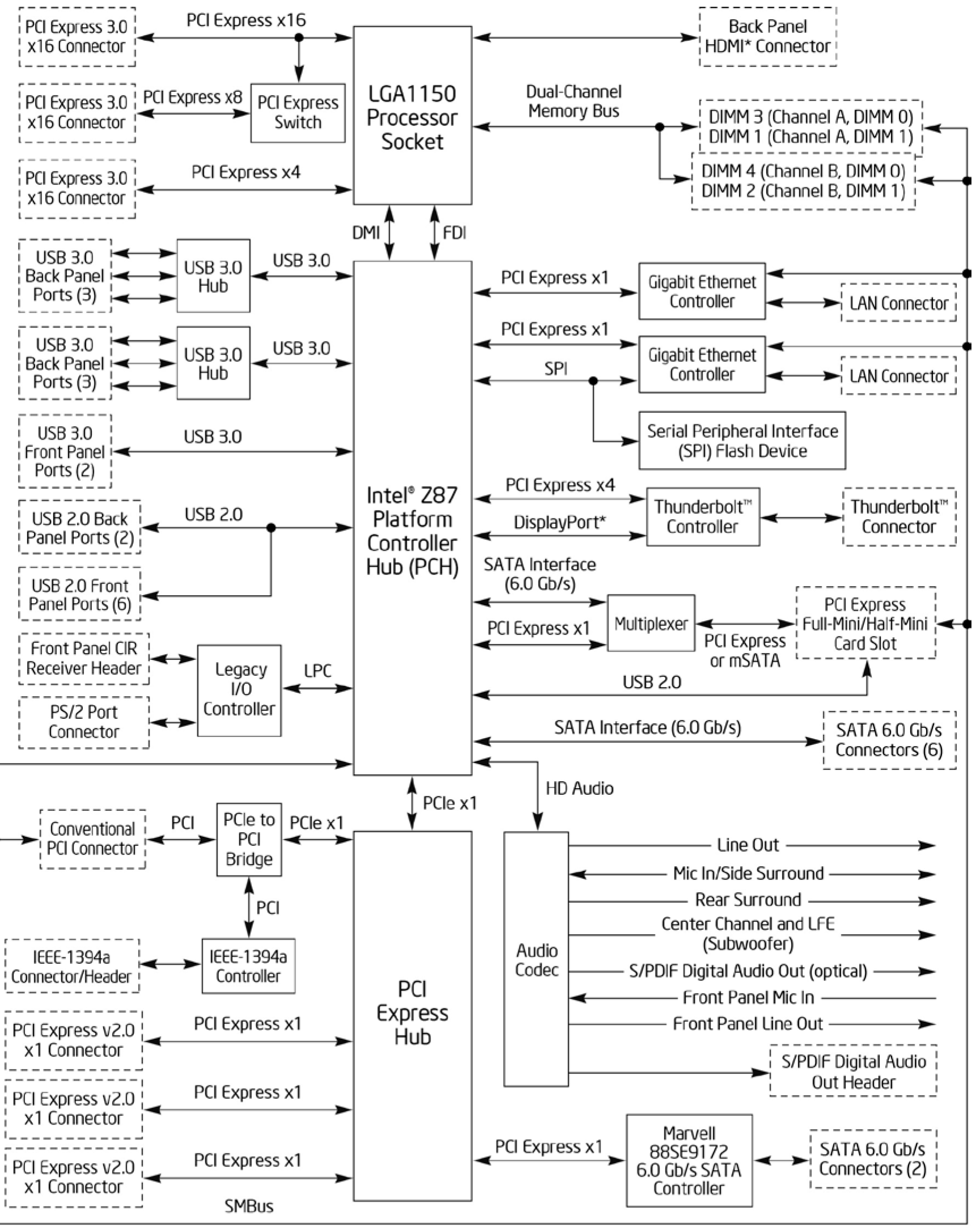

Интересно, что в технической документации платы Intel DZ87KLT-75K показано, что для переключения между режимами работы x16 и x8 первых двух слотов с форм-фактором PCI Express 3.0 x16 используется коммутатор линий PCI Express, а вот третий слот, функционирующий на скорости x4, показан как независимый и никак не связанный с коммутатором. На самом деле, это не совсем так, поскольку для реализации подобной схемы потребовалось бы 20 линий PCI Express 3.0, в то время, как в наличии имеется только 16 линий.

В реальности, дело обстоит следующим образом. Для переключения линий PCI Express 3.0 на плате используются шесть мультиплексоров/демультиплексоров линий PCI Express 3.0 Pericom PI3PCIE3415. Каждый такой мультиплексор/демультиплексор Pericom PI3PCIE3415 может переключать две линии PCI Express 3.0.

Четыре мультиплексора/демультиплексора Pericom PI3PCIE3415 используется для переключения восьми линий PCI Express 3.0 и реализации работы первых двух слотов с форм-фактором PCI Express 3.0 x16. В результате, если задействуется только первый слот с форм-фактором PCI Express 3.0 x16, то он функционирует на скорости x16, а если задействуются и первый, и второй слот, то они функционирует на скорости x8.

Еще два мультиплексора/демультиплексора Pericom PI3PCIE3415 используется для переключения четырех линий PCI Express 3.0 и обеспечивают работу третьего слота с форм-фактором PCI Express 3.0 x16 на скорости x4.

Вообще, как показала проверка с использованием утилиты GPU-Z, если задействуется одновременно все три слота с форм-фактором PCI Express 3.0 x16, то первый слот будет работать на скорости x8, а остальные два — на скорости x4. Если используется только первый и третий слоты с форм-фактором PCI Express 3.0 x16, то первый слот будет работать на скорости x8, а третий — на скорости x4. Таким образом, на плате Intel DZ87KLT-75K реализован классический способ группировки 16 линий PCI Express 3.0: либо один порт x16, либо два порта x8, либо один порт x8 и два порта x4.

Естественно, слоты с форм-фактором PCI Express 3.0 x16 предназначены в первую очередь для установки дискретных видеокарт. А потому немаловажно, что плата Intel DZ87KLT-75K поддерживает технологии NVIDIA SLI и AMD CrossFireX.

Кроме слотов с форм-фактором PCI Express 3.0 x16 на плате также присутствует три слота PCI Express 2.0 x1 и один традиционный слот PCI (32 бит, 33 МГц).

Поскольку сам чипсет Intel Z87 не имеет нативной поддержки шины PCI, для реализации соответствующего слота на плате используется чип iTE IT8892E, выполняющий функцию моста PCI Express — PCI.

Кроме перечисленных слотов на плате Intel DZ87KLT-75K имеется также слот mSATA/Mini PCI Express (Full/Half-Mini Card). Для реализации интерфейса mSATA используется SATA-контроллер ASMedia ASM1061, который задействует одну линию PCI Express 2.0. Правда, что именно вставлять в этот слот — это еще нужно придумать. Модуль Wi-Fi к плате поставляется в комплекте и подключается по интерфейсу USB. Вставить SSD-накопитель с интерфейсом mSATA, конечно, можно. Однако его нельзя будет использовать для создания кэша по технологии Intel Smart Response, так как контроллер ASMedia ASM1061 не поддерживает данной технологии.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеются разъемы HDMI 1.4 и DisplayPort. Кроме того, есть еще и разъем Thunderbolt: двухканальный порт Thunderbolt реализован на базе контроллера Intel L3310L, задействующего четыре линии PCI Express 2.0 из числа поддерживаемых чипсетом.

Напомним, что интерфейс Thunderbolt основан на совмещении технологий DisplayPort и PCI Express и позволяет подключать периферийные устройства, задействующие эти протоколы передачи данных. По сути, в контроллере Thunderbolt установлен мультиплексор и демультиплексор, который отвечает за передачу данных разных протоколов в едином потоке. Интерфейс Thunderbolt обеспечивает теоретическую пропускную способность передачи данных до 10 Гбит/с в одном направлении.

SATA-разъемы

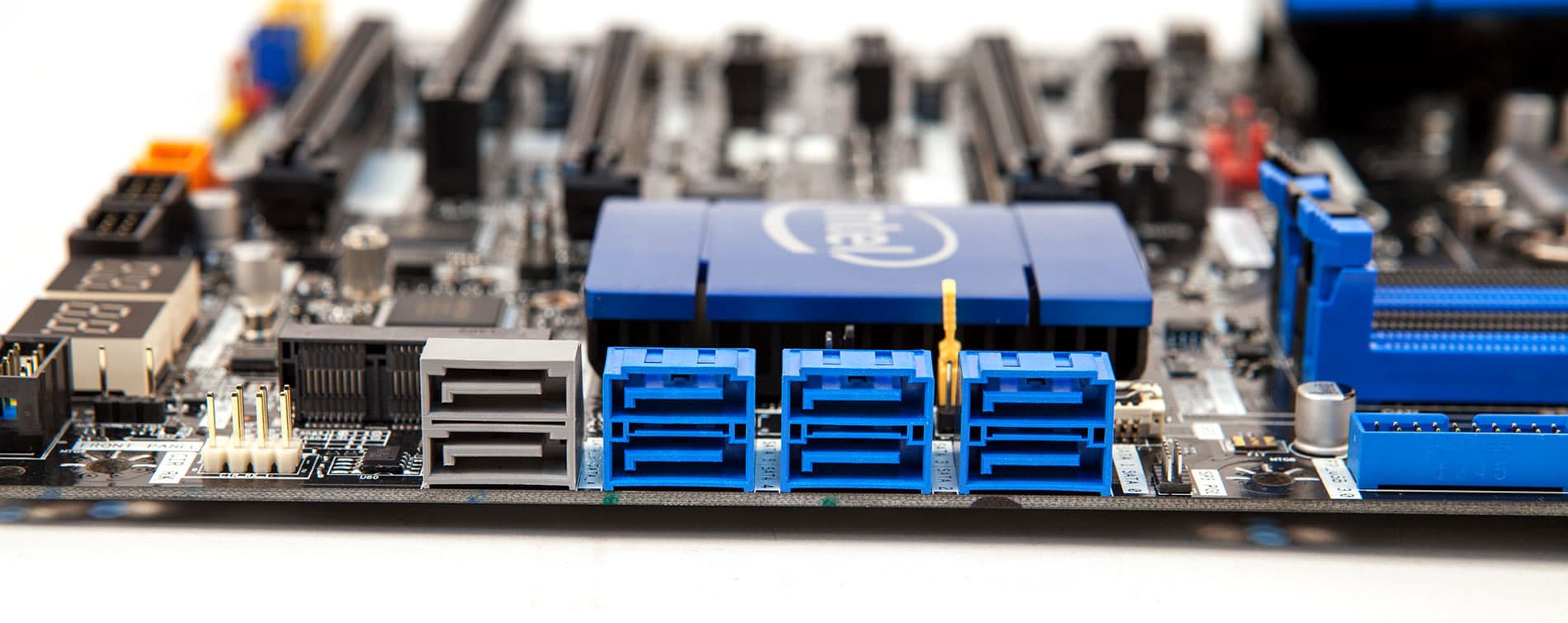

Для подключения накопителей или оптических приводов на плате предусмотрено восемь портов SATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Еще два порта SATA 6 Гбит/с реализованы на базе двухпортового SATA-контроллера Marvel 88SE9172. Для того, чтобы как-то отличать эти два порта от чипсетных портов, они маркируются на плате другим (серым) цветом.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено 8 портов USB 3.0 и 8 портов USB 2.0. Причем 6 портов USB 3.0 и 2 порта USB 2.0 выведены на заднюю панель платы, а для подключения остальных портов на плате предусмотрен 1 разъем USB 3.0 (на 2 порта) и 3 разъема USB 2.0 (по 2 порта на разъем).

Напомним, что всего чипсет Intel Z87 поддерживает 14 портов USB, из которых до 6 портов могут быть портами USB 3.0. Однако на плате Intel DZ87KLT-75K реализовано 8 портов USB 3.0.

Достигается это следующим образом. Все порты USB 2.0 реализованы через чипсет. Еще 2 порта USB 3.0 также реализованы через чипсет. А вот для реализации еще 6 портов USB 3.0 используется 2 четырехпортовых хаба USB 3.0 Genesys Logic GL3520M. Каждый такой хаб использует 1 порт USB 3.0 на входе и дает 3 порта USB 3.0 на выходе. Именно эти 6 портов USB 3.0 и выведены на заднюю панель платы.

Аудиоподсистема

Аудиподсистема платы Intel DZ87KLT-75K основана на 10-канальном (7.1+2) HD-аудиокодеке Realtek ALC898. Напомним, что кодек Realtek ALC898 является топовым решением компании Realtek и обладает высоким соотношением сигнал/шум (110 дБ для ЦАП и 104 дБ для АЦП). Этот кодек используется преимущественно в дорогих материнских платах, которые позиционируются как игровые или платы для мультимедийных центров.

На задней панели платы имеется пять аудиоразъемов типа миниджек, а также цифровой оптический выход S/PDIF.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Intel DZ87KLT-75K реализовано два гигабитных интерфейса. Первый интерфейс основан на базе контроллера Intel i210, а второй — на базе PHY-контроллера (контроллер физического уровня) Intel i217V (используется контроллер MAC-уровня, интегрированный в чипсет).

Дополнительные особенности

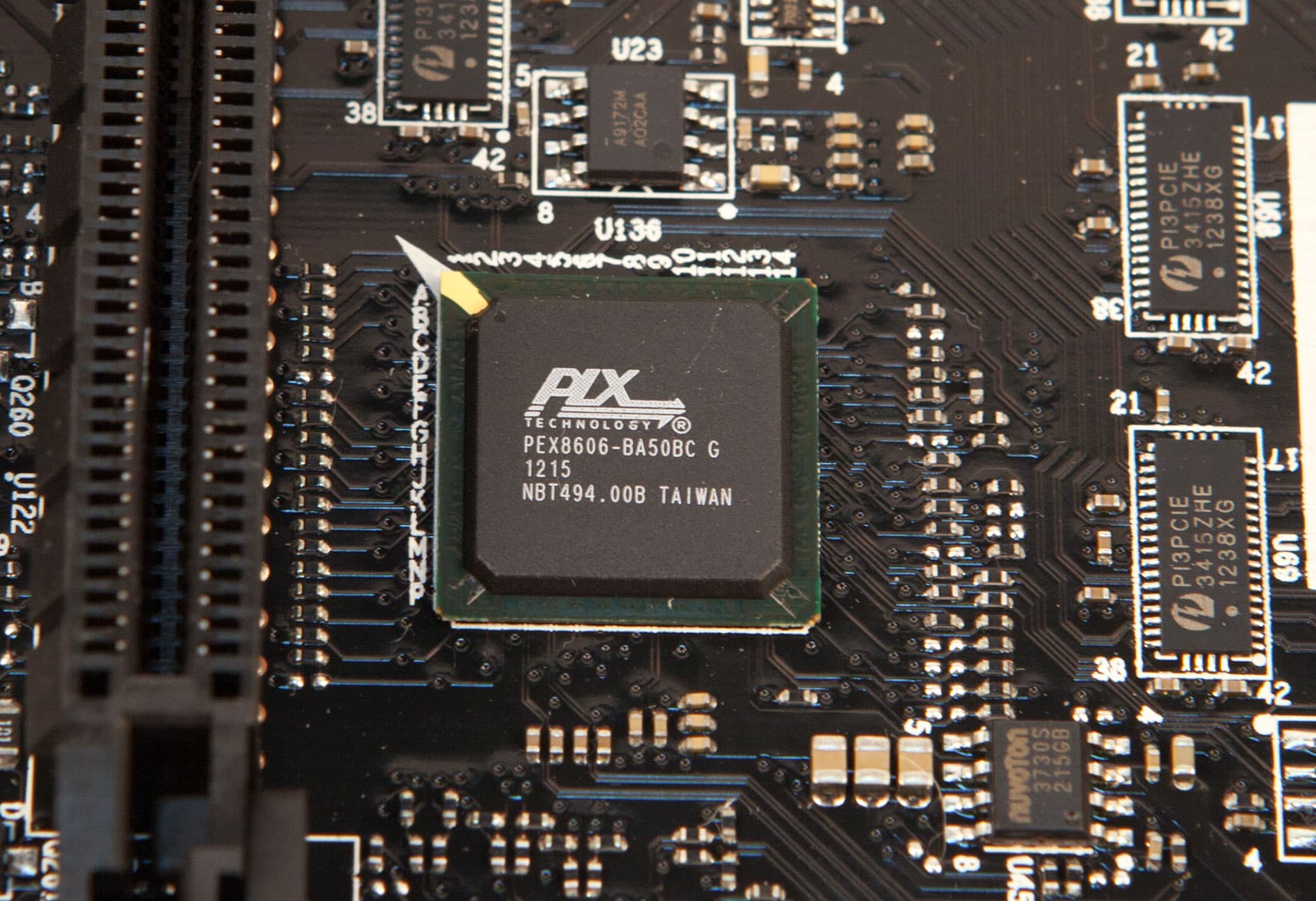

Если посчитать количество интегрированных на плате контроллеров, использующих линии PCI Express 2.0, и учесть наличие трех слотов PCI Express 2.0 x1, то получим явное несоответствие возможностям чипсета. Действительно, чипсет Intel Z87 поддерживает всего восемь линий PCI Express 2.0, а на плате Intel DZ87KLT-75K линии PCI Express 2.0 используются: двумя сетевыми контроллерами (две линии), контроллером Thunderbolt (четыре линии), SATA-контроллером ASMedia ASM1061 (одна линия), SATA-контроллером Marvell 88SE9172 (одна линия), мостом PCI Express — PCI (одна линия), а также тремя слотами PCI Express 2.0 x1 (три линии) — в совокупности для этого требуется 11 линий PCI Express 2.0. Проблема дефицита линий PCI Express 2.0 решается за счет применения 6-портового коммутатора PLX PEX 8606 на шесть линий PCI Express 2.0. Данный коммутатор использует одну линию PCI Express 2.0 на входе и превращает ее в пять линий PCI Express 2.0 на выходе. Именно на этих пяти линиях PCI Express 2.0 реализованы три слота PCI Express 2.0 x1, а также SATA-контроллер Marvell 88SE9172 и мост PCI Express — PCI.

Кроме перечисленных интегрированных на плате контроллеров стоит отметить также наличие двухпортового контроллера Texas Instruments TSB43AB22A на базе которого реализован интерфейс IEEE 1394a (FireWire). Один порт FireWire выведен на заднюю панель платы, а для подключения второго имеется соответствующий разъем на плате. Отметим, что контроллер TSB43AB22A задействует шину PCI, а не PCI Express.

Среди других особенностей платы Intel DZ87KLT-75K стоит отметить наличие разъема PS/2 для подключения мыши или клавиатуры, а также разъема CIR для подключения инфракрасного приемника от пульта ДУ. Эти разъемы реализованы на базе контроллера ввода/вывода Nuvoton NCT6683D.

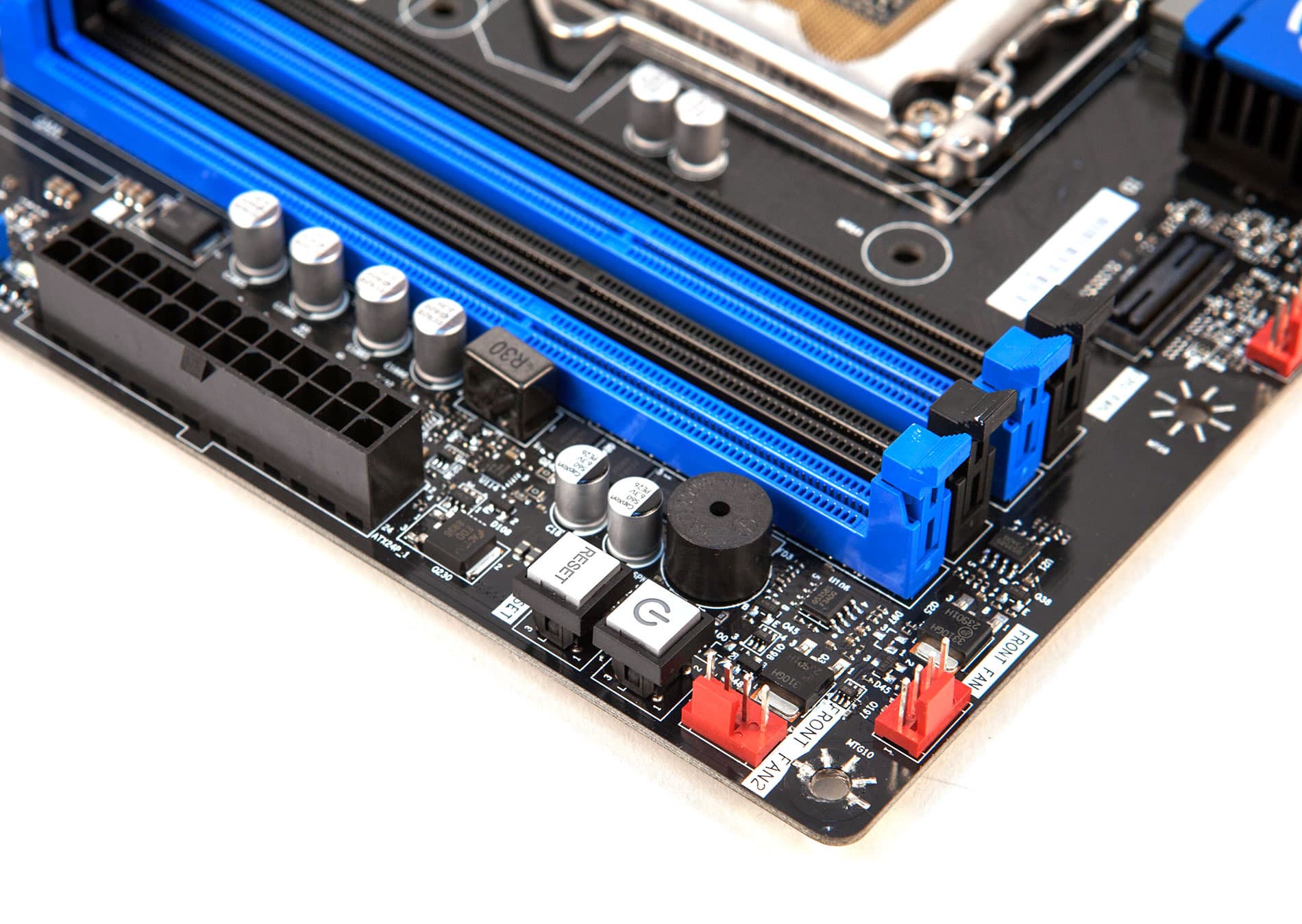

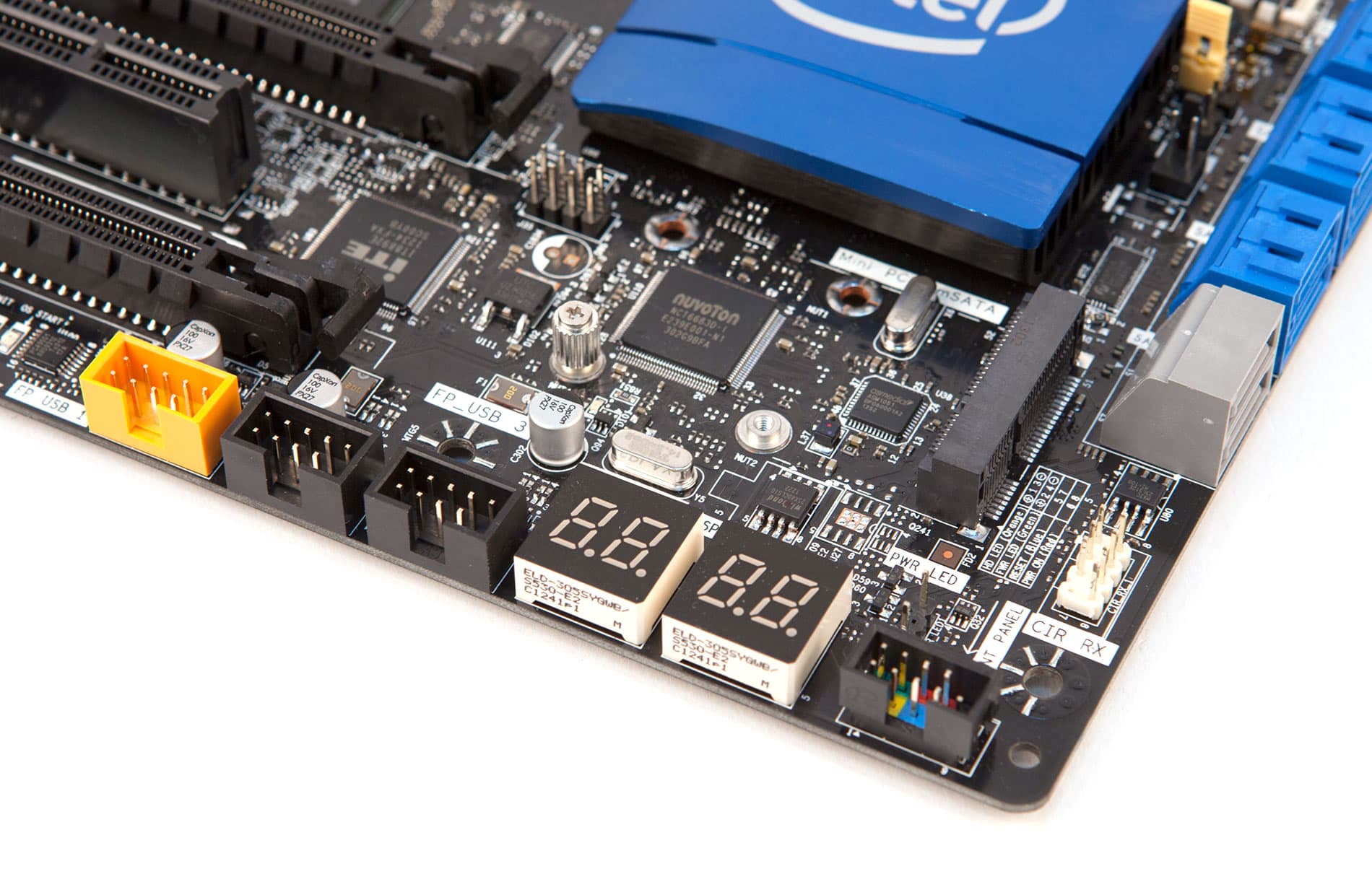

Также на плате присутствуют кнопки перезагрузки и включения питания. Кроме того, имеется и индикатор POST-кодов, причем на плате имеется два стандартных двухцифровых POST-индикатора, что позволяет производить расширенную диагностику системы.


Кроме того, стоит упомянуть о наличии пьезоэлектрического динамика (который также позволяет диагностировать неисправность платы), 11 светодиодных индикаторов состояния платы (Board Status LED) и 8 светодиодных индикаторов числа активных фаз питания процессора.

Еще одна особенность платы — это наличие кнопки Back to BIOS. При нажатии на эту кнопку происходит автоматическая загрузка BIOS при включении ПК.

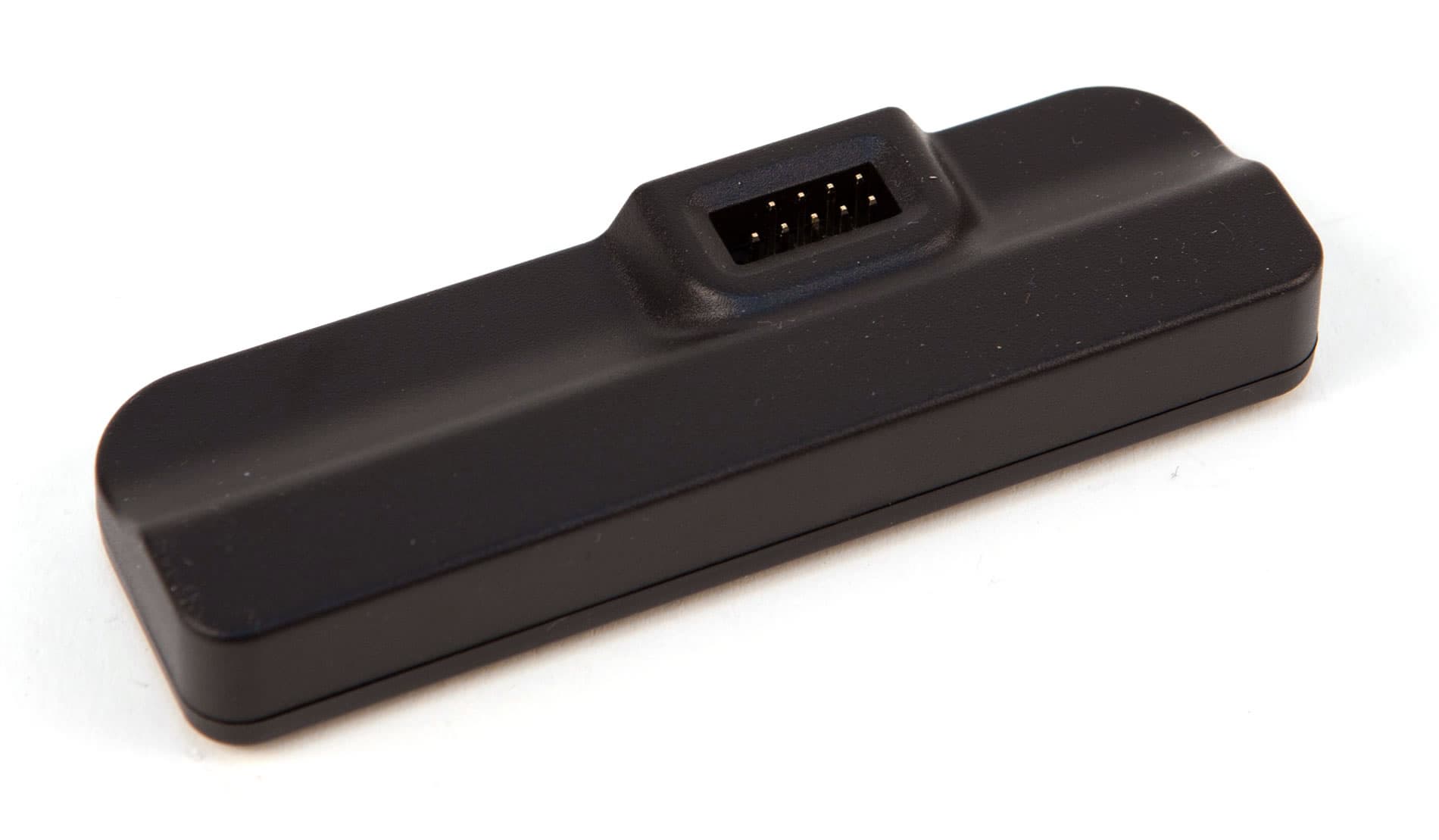

Ну и последняя особенность данной платы заключается в наличии модуля WiFi+Bluetooth. Данный модуль подключается к разъему USB 2.0 на плате и крепится с использованием скотча на передней панели корпуса изнутри.

Модуль Wi-Fi основан на чипе Ralink RT8070 и поддерживает протокол 802.11n со скоростью передачи до 150 Мбит/с.

Bluetooth-модуль основан на чипе BC0401PC08 и поддерживает скорость передачи до 3 Мбит/с (Bluetooth v2.1).

Система питания

Как и на большинстве плат, на плате Intel DZ87KLT-75K используются 24-контактный и 8-контактный разъемы для подключения блока питания.

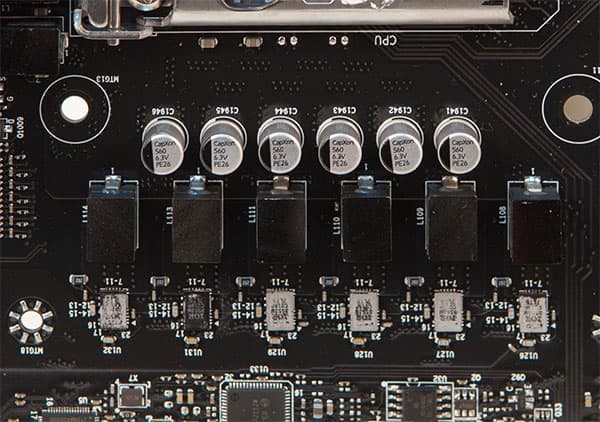

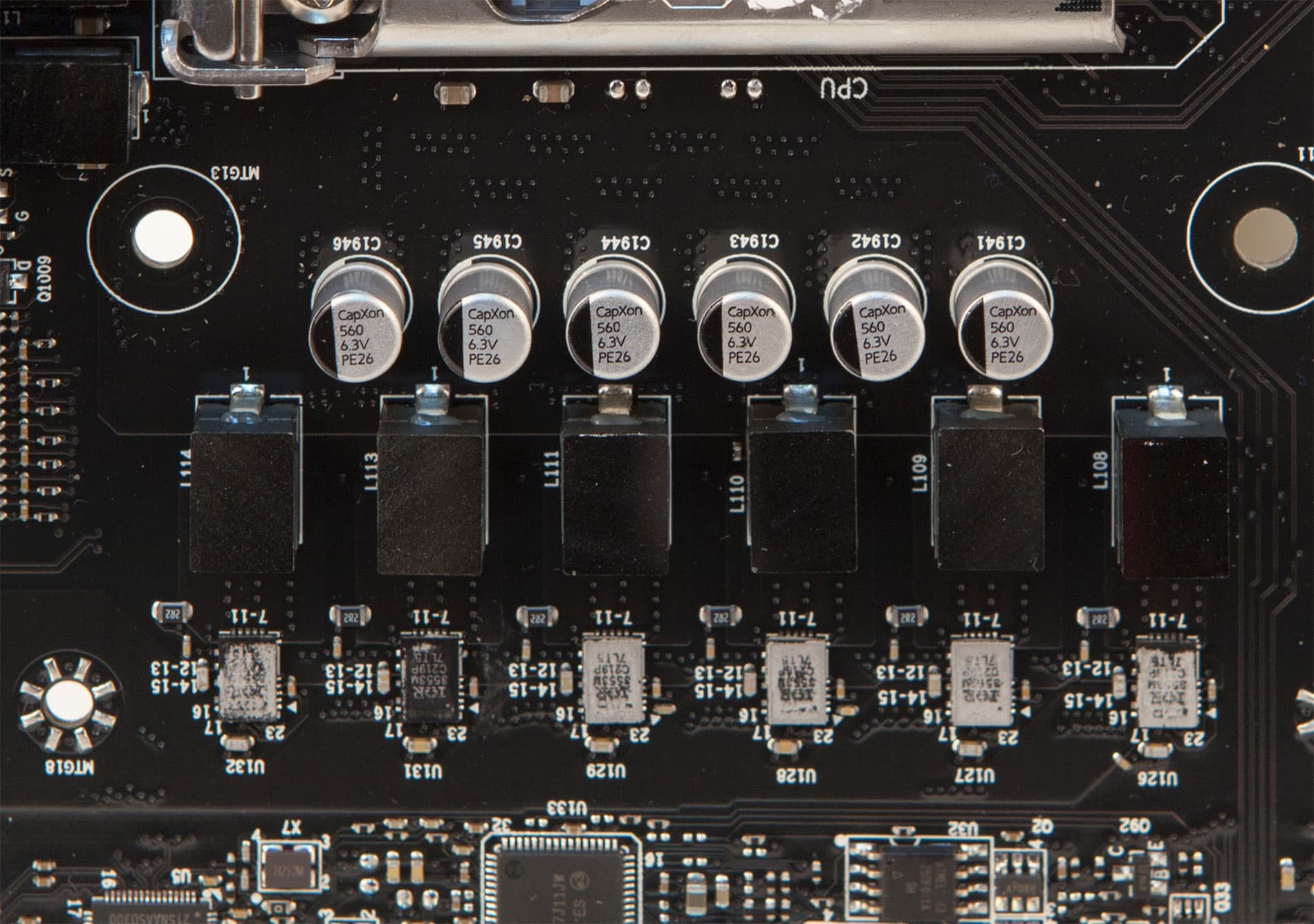

Регулятор напряжения питания процессора на плате Intel DZ87KLT-75K является 8-канальным и основан на 8-фазном PWM-контроллере International Rectifier IR3663B. Для реализации каждого канала питания используются DrMOS-чипы IR3553, объединяющие в себе MOSFET-драйвер и MOSFET-транзисторы.

Система охлаждения

Для подключения вентиляторов на плате предусмотрено шесть четырехконтактных (с PWM-управлением скоростью вращения) разъемов, один из которых предназначен для подключения вентилятора кулера процессора, ну а остальные — для подключения дополнительных корпусных вентиляторов.

На плате также имеется система из трех радиаторов. Два радиатора, расположенные рядом с процессорным разъемом, закрывают чипы DrMOS, а еще один радиатор закрывает чипсет.

Visual BIOS

Программный интерфейс настройки UEFI на плате Intel называется Visual BIOS, а потому мы будем придерживать этой терминологии.

Начнем с того, что, как и на всех платах Intel, имеется возможность очень просто обновить версию Visual BIOS, используя для этого встроенную утилиту. В ходе тестирования платы мы прошили Visual BIOS последней версии KLZ8711D.86A.0344.

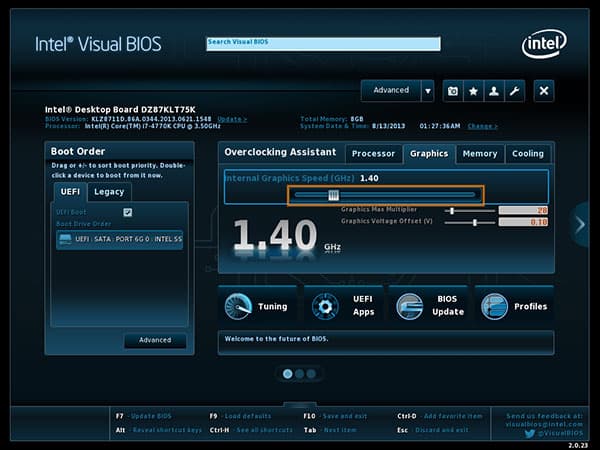

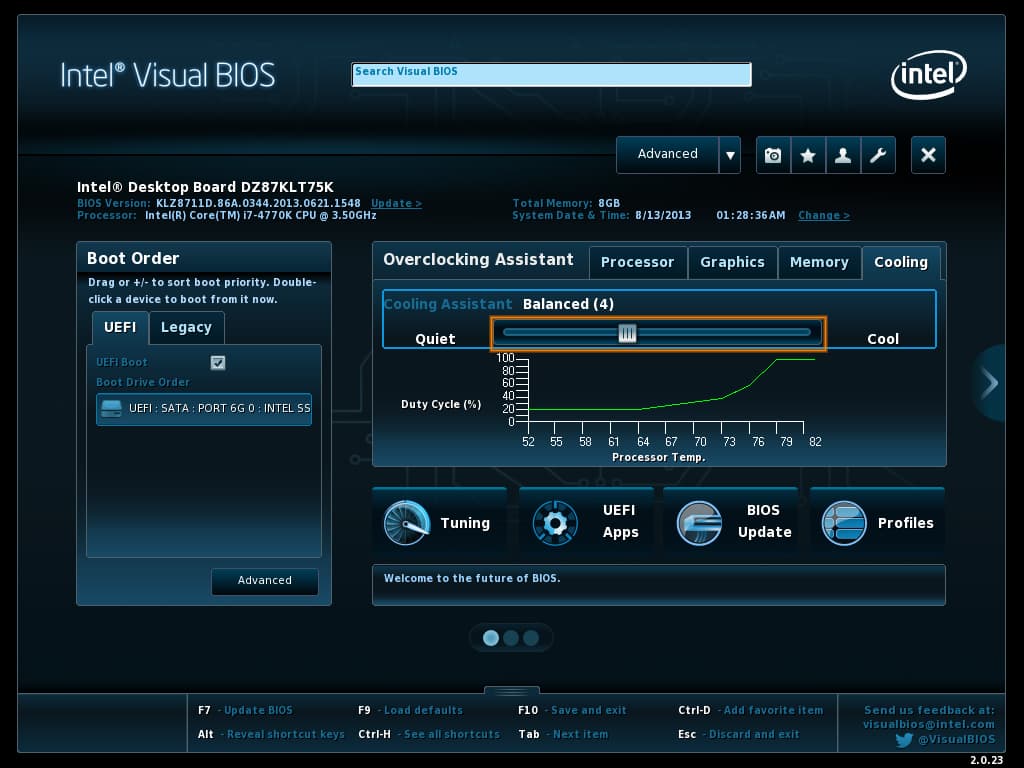

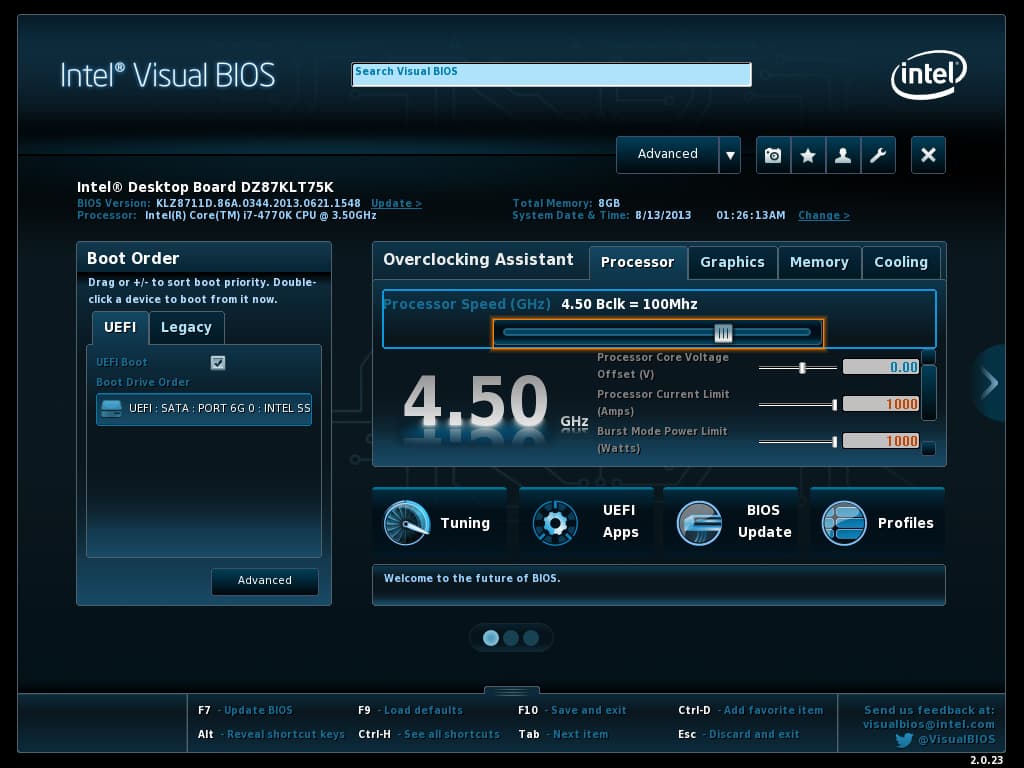

При входе в Visual BIOS (вкладка Home) отображается основная информация о состоянии системы. Кроме того, на этой же вкладке имеется возможность быстро произвести разгон процессора, графического ядра и памяти. Также можно настроить скоростной режим работы вентилятора кулера процессора.




Далее мы рассмотрим процесс разгона процессора на плате Intel DZ87KLT-75K на примере процессора Intel Core i7-4770K с разблокированным коэффициентом умножения.

Для более детальной настройки режима работы процессора и памяти предназначена вкладка Performance. На этой вкладке имеется возможность отключить технологию Intel Turbo Boost. Однако нужно иметь в виду, что при отключенной технологии Intel Turbo Boost разогнать процессор путем увеличения коэффициента умножения нельзя — это общее правило для разгона процессоров Haswell, и на всех платах для разгона процессоров прежде нужно включить технологию Intel Turbo Boost

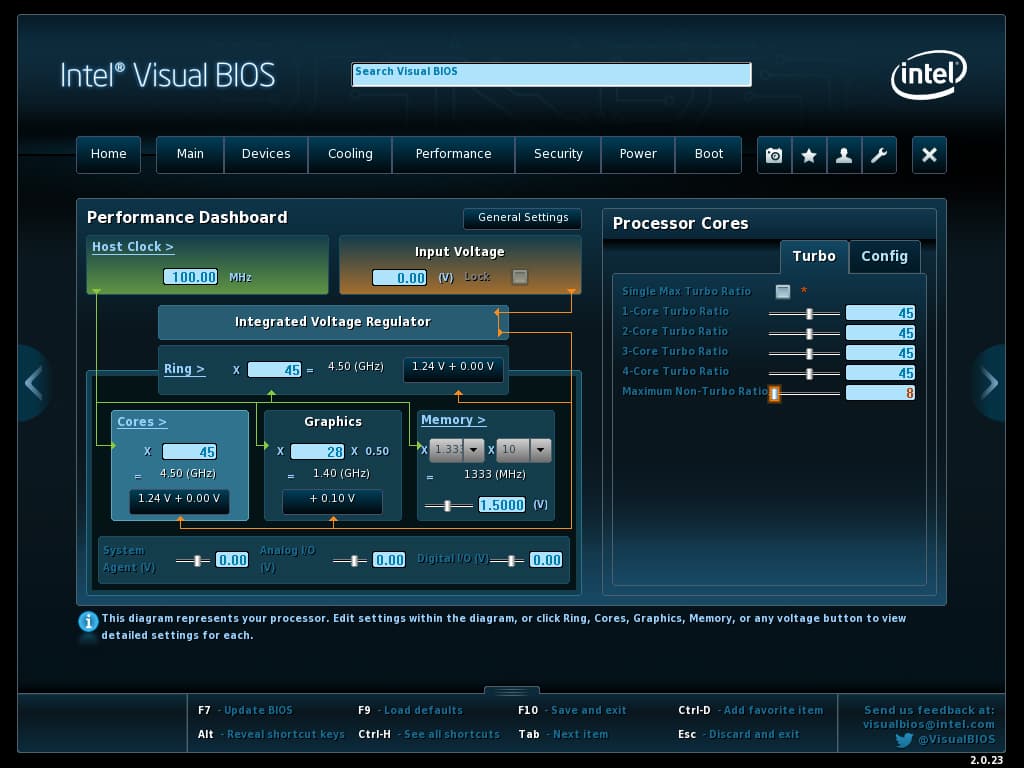

При активированной технологии Intel Turbo Boost разгон процессора путем изменения коэффициента умножения можно реализовывать в двух режимах: задавать коэффициент умножения для каждого случая числа загруженных ядер процессора или задавать коэффициент умножения одновременно для всех загруженных ядер процессора. Для реализации первого режима необходимо снять галочку с пункта Single Max Turbo Ratio, а для реализации второго режима — наоборот, отметить галочкой данный пункт.

В обеих вариантах имеется возможность настройки режима Intel Turbo Boost по максимальному энергопотреблению (кратковременная и длительная нагрузка, предельное время длительной нагрузки) и току.

Кроме того, имеется возможность задавать не только максимальный коэффициент умножения, но и минимальный, для чего предназначен параметр Maximum Non-Turbo Ratio.

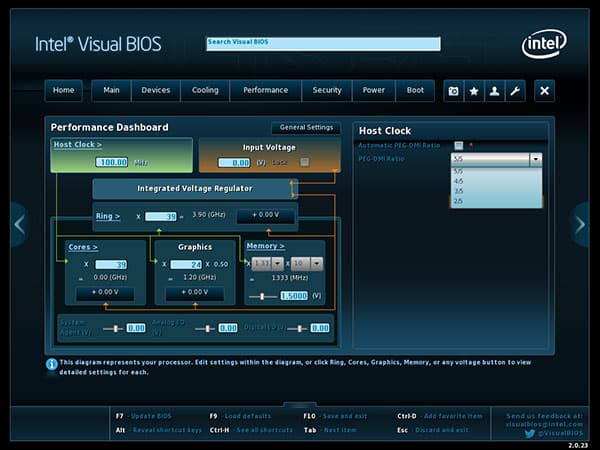

Разгон процессора возможен не только за счет увеличения коэффициента умножения, но и за счет изменения опорной частоты для ядер процессора. Так, на вкладке Performance можно задавать частоту Host Clock и частотный множитель PEG-DMI Ratio.

Частота Host Clock представляет собой опорную частоту для ядер процессора. А опорная частота для элементов PEG/DMI получается умножением частоты Host Clock на частотный множитель PEG-DMI Ratio, который может принимать значения 5/5, 4/5, 3/5 и 2/5. К примеру, если частоту Host Clock установить равной 125 МГц, то при значении частотного множителя PEG-DMI Ratio равном 4/5 опорная частота для элементов PEG/DMI будет равна 100 МГц, а для ядер процессора — 125 МГц. Множитель PEG-DMI Ratio можно устанавливать вручную или автоматически. В последнем случае множитель PEG-DMI Ratio будет корректироваться в зависимости от значения Host Clock.

Также при разгоне процессора можно отдельно задать коэффициент кольцевой шины (Ring).

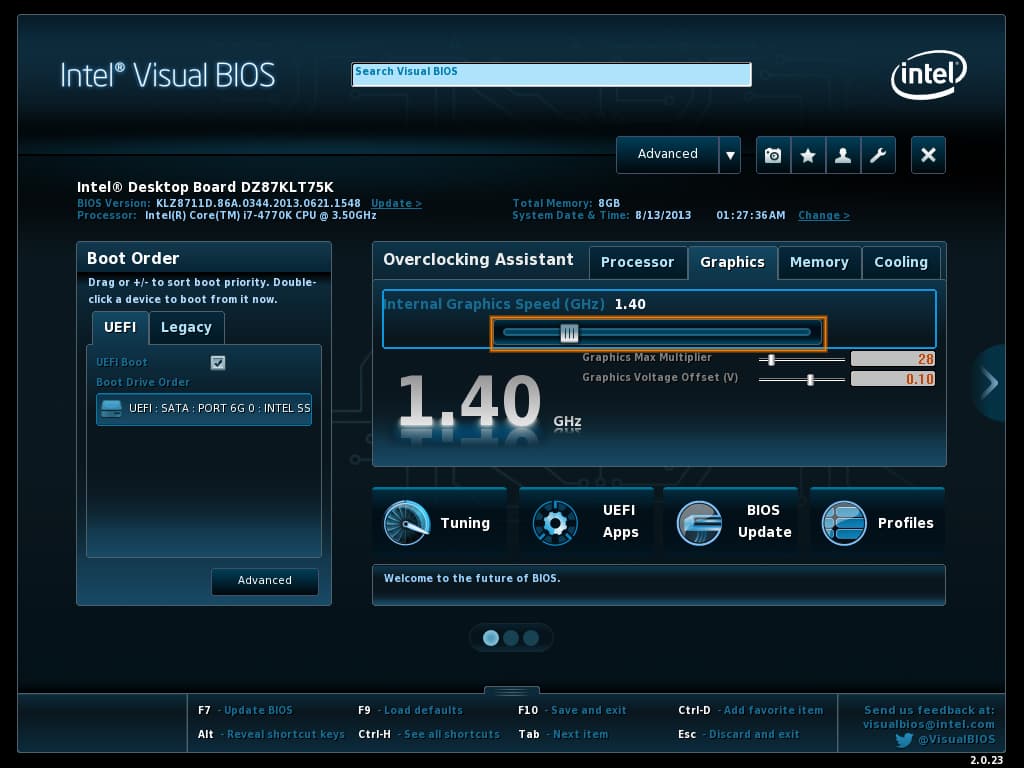

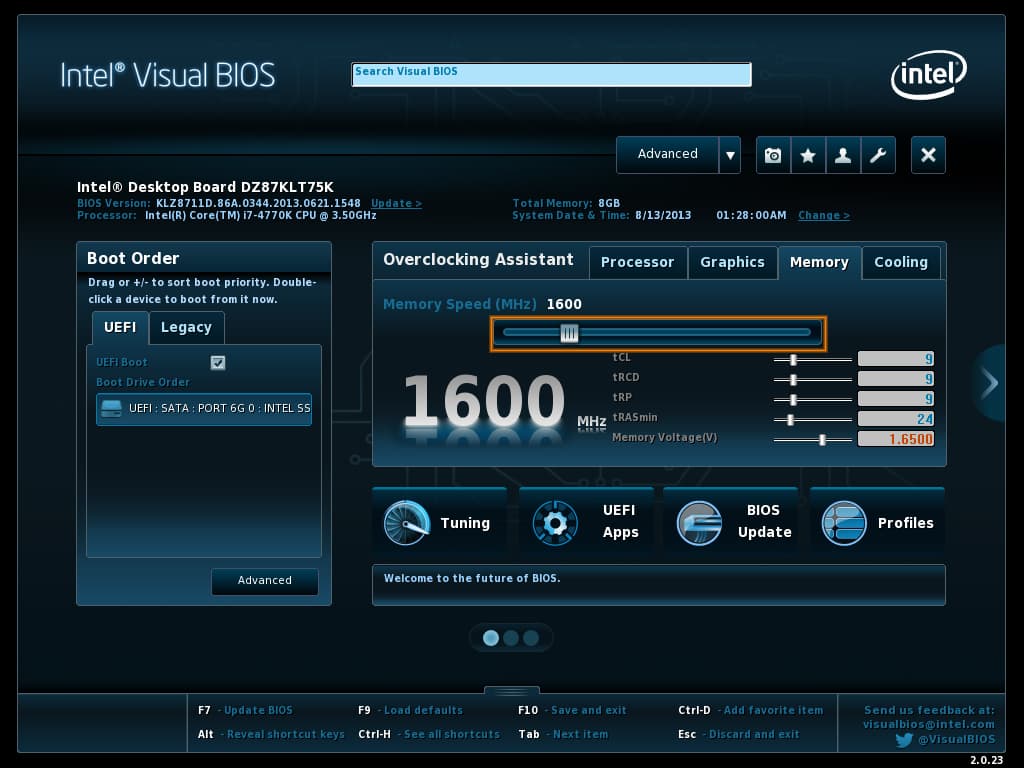

В дополнение ко всему на этой же вкладке можно настроить работу модулей памяти и задать коэффициент умножения для графического ядра процессора (для графического ядра процессора в качестве опорной частоты выступает Host Clock).

Кроме того, имеется возможность задавать входное напряжение питания, напряжение для ядер процессора, графического ядра, кольцевой шины и памяти.

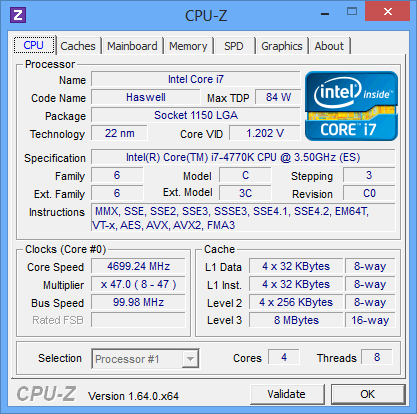

В качестве справки отметим, что процессор Intel Core i7-4770K на плате Intel DZ87KLT-75K нам удалось разогнать до частоты 4,7 ГГц при частоте Host Clock 100 МГц. В режиме разгона температура процессора при его загрузке с применением теста на стабильность (System Stability Test) утилиты AIDA64 Extreme Edition не превосходила 76 °С.

А вот на частоте 4,8 ГГц система хотя и загружалась, но работала уже нестабильно, и манипуляции с настройкой режима Turbo Boost по энергопотреблению, равно как и манипуляции с напряжениями питания, не помогали. В качестве сравнения укажем, что тот же процессор на других платах на базе чипсета Intel Z87 без проблем разгонялся до частоты 4,8 ГГц.

При частоте Host Clock 125 МГц и 167 МГц (множитель PEG-DMI Ratio в автоматическом режиме) система стартовать категорически отказывалась. И никакие шаманские танцы с бубном не помогали.

Фирменные утилиты

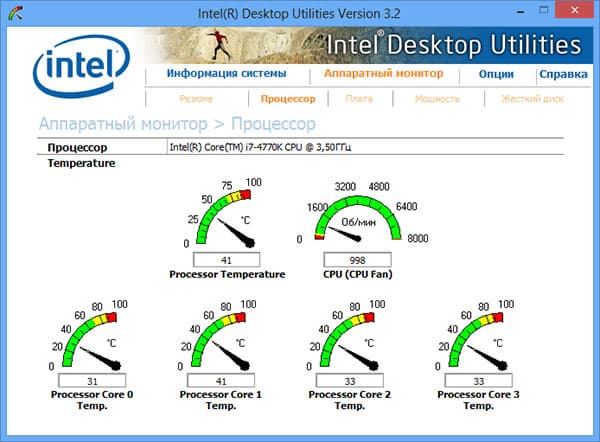

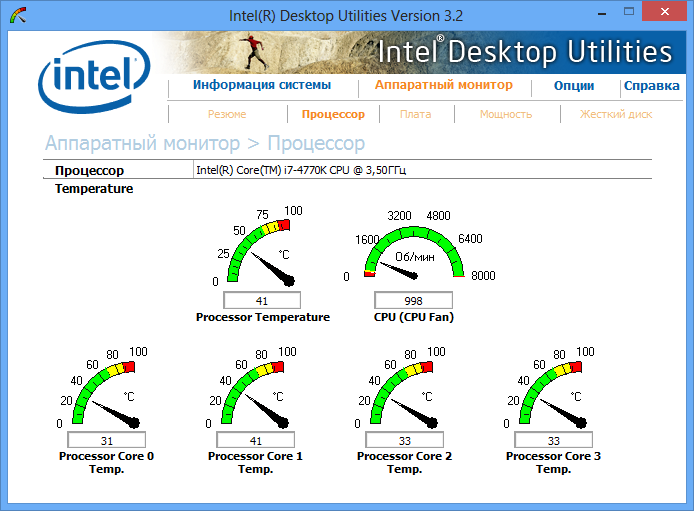

В комплекте с платой Intel DZ87KLT-75K поставляется фирменная утилита Intel Desktop Utilities (текущая версия 3.2). Однако проку от этой утилиты нет практически никакого. Это исключительно информационная утилита, которая позволяет отображать скорость вращения подключенных вентиляторов, значение температурных датчиков, напряжений питания и пр. Менять значение чего-либо с использованием данной утилиты нельзя.

Выводы

Если попытаться подвести итог нашему обзору платы Intel DZ87KLT-75K, то можно сказать, что данная плата ничем не лучше конкурирующих решений (топовых игровых плат). Никакой «изюминки» у нее нет — однако это, может быть, не так и плохо.

Эта плата позволяет создавать высокопроизводительные и игровые ПК. В ней отлично реализован механизм управления скоростью вращения вентиляторов, что позволяет создавать малошумные компьютеры. Очень неплохая звуковая подсистема также может считаться козырем, если речь идет об игровом или мультимедийном ПК.

А вот с разгоном процессоров Haswell K-серии у данной платы имеются определенные проблемы, так что для разгона процессора лучше использовать другую модель.
