Материнская плата ASRock Z170 Extreme7+


Сегодня на повестке дня еще одна новинка компании ASRock: топовая материнская плата ASRock Z170 Extreme7+ на чипсете Intel Z170.

Комплектация и упаковка

Плата ASRock Z170 Extreme7+ поставляется в достаточно компактной коробке черного цвета с ручкой, на которой вкратце описаны все ее основные преимущества.

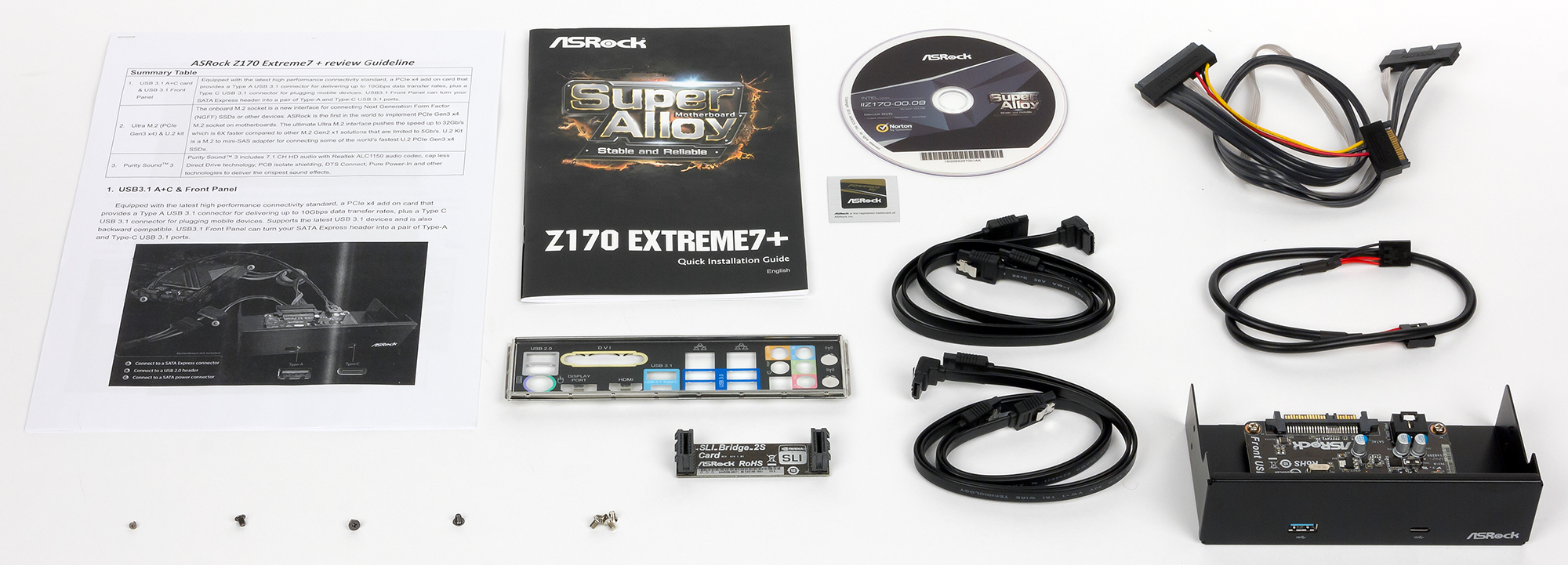

Комплект поставки соответствует понятию топового решения. Кроме самой платы в коробку вложены инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка для задней панели платы.

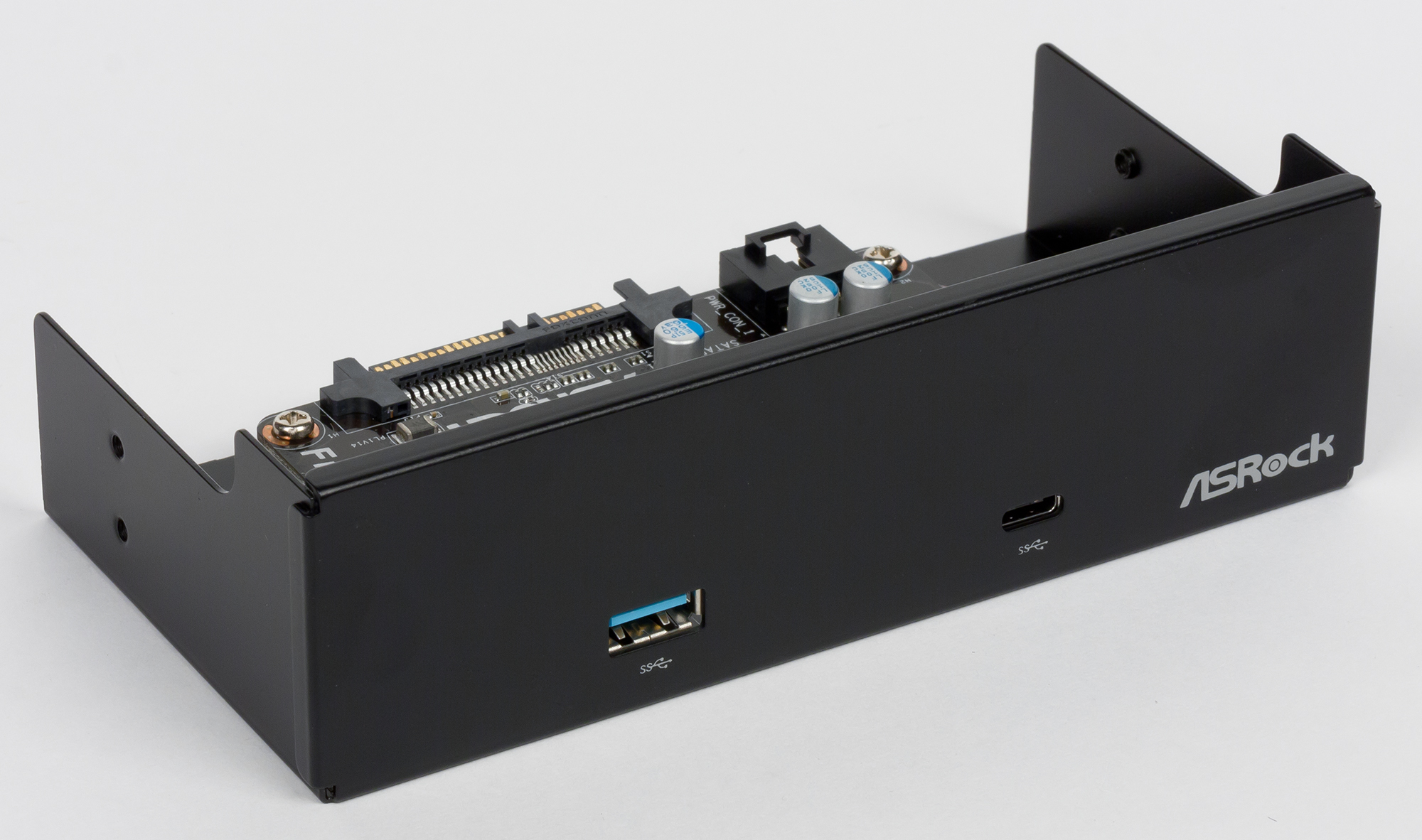

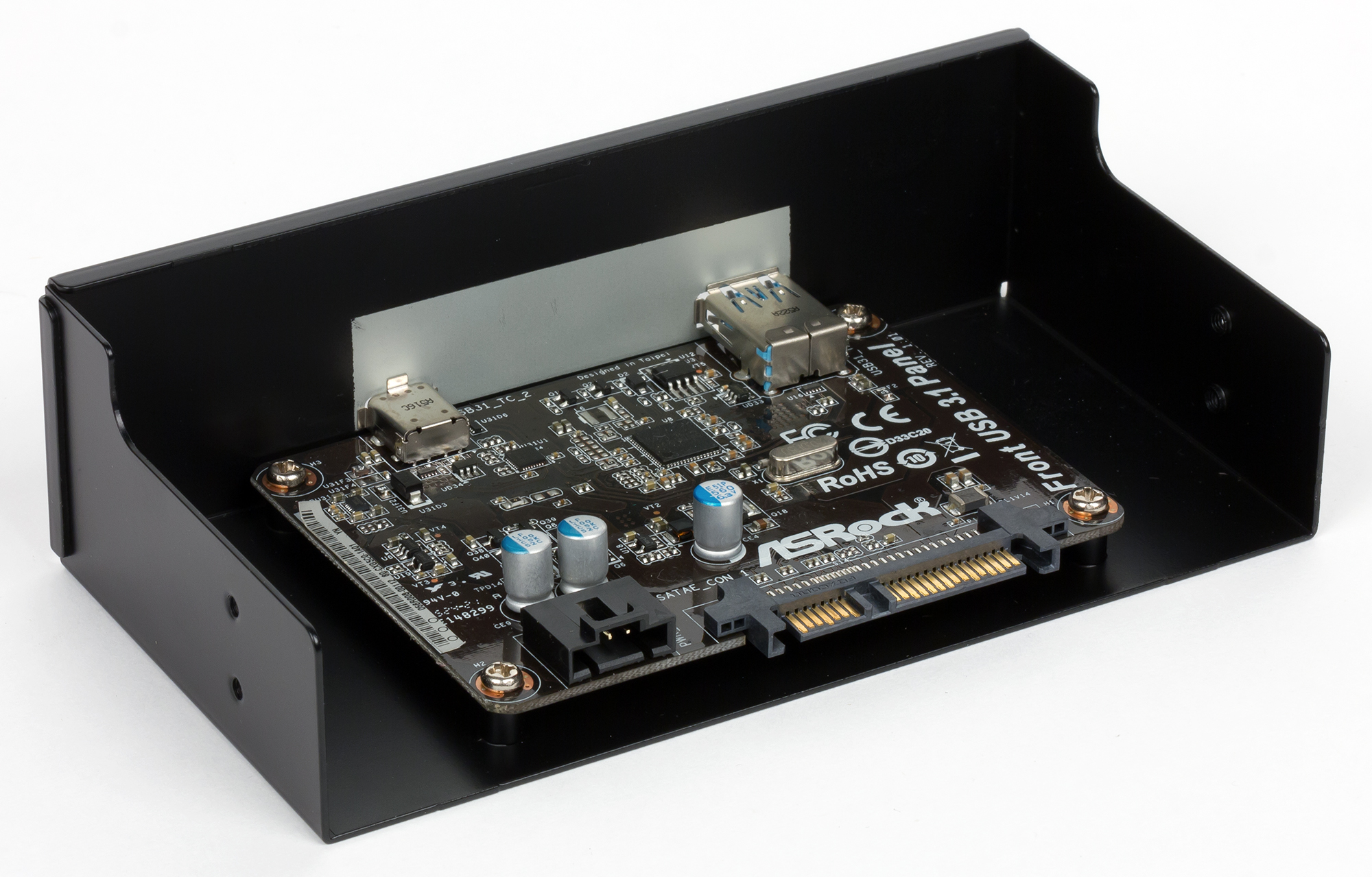

Кроме того, в комплект поставки входит 5-дюймовая панель с двумя портами USB 3.1 (один порт Type-A и один симметричный порт Type-C), устанавливаемая в соответствующий фронтальный отсек в корпусе ПК. Эта панель подсоединяется к блоку питания и разъему SATA Express на материнской плате с помощью кабеля SATA Express, входящего в комплект поставки. Собственно, от разъема SATA Express в данном случае используются лишь две линии PCI Express 3.0. Для получения двух портов USB 3.1 применяется контроллер ASMedia ASM1142.


Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Z170 Extreme7+ приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-V
Intel i211
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express x16)
2 × PCI Express 3.0 x4 (в форм-факторе PCI Express x16)
1 × PCI Express 3.0 x1
1 × PCI Express 2.0 x1
1 × Mini-PCI Express (Half-size)
3 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
10× SATA 6 Гбит/с (включая шесть портов трех разъемов SATA Express)
3 × SATA Express
USB-порты
8 × USB 3.0
8 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)

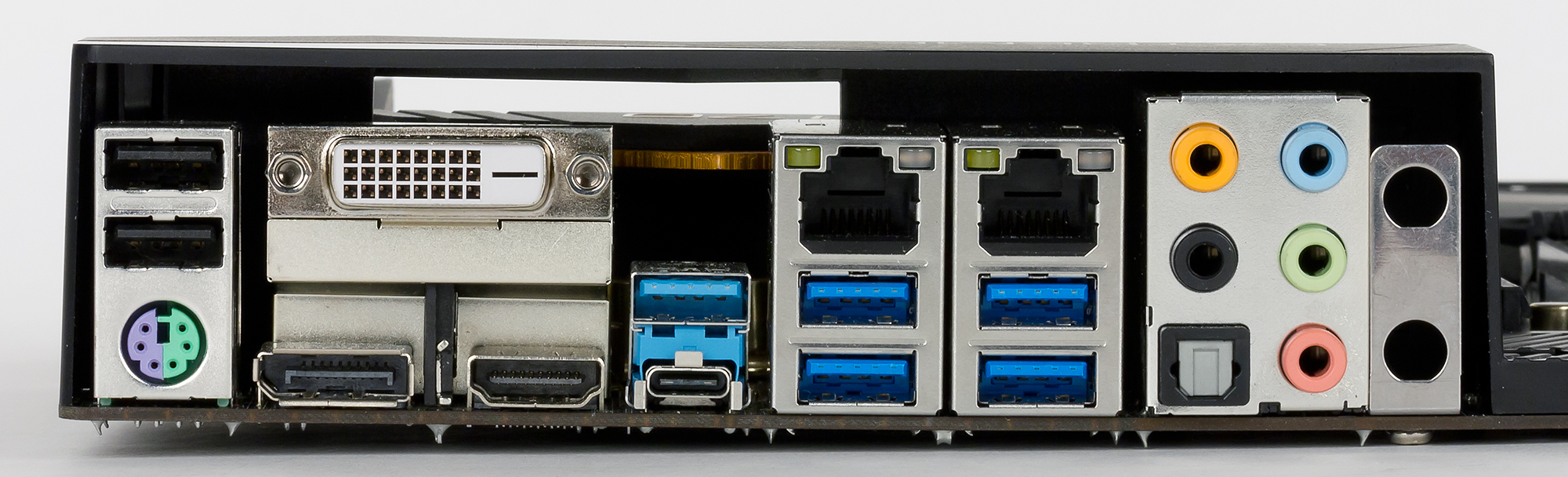

Разъемы на задней панели
4 × USB 3.0
2 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × DisplayPort 1.2
1 × HDMI 2.0
1 × DVI-D
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
10 × SATA 6 Гбит/с (включая шесть портов трех разъемов SATA Express)
3 × SATA Express
5 × разъемов для подключения 4-контактных вентиляторов
2 × разъема для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-12793046
Розничные предложения L-12793046-10

Форм-фактор

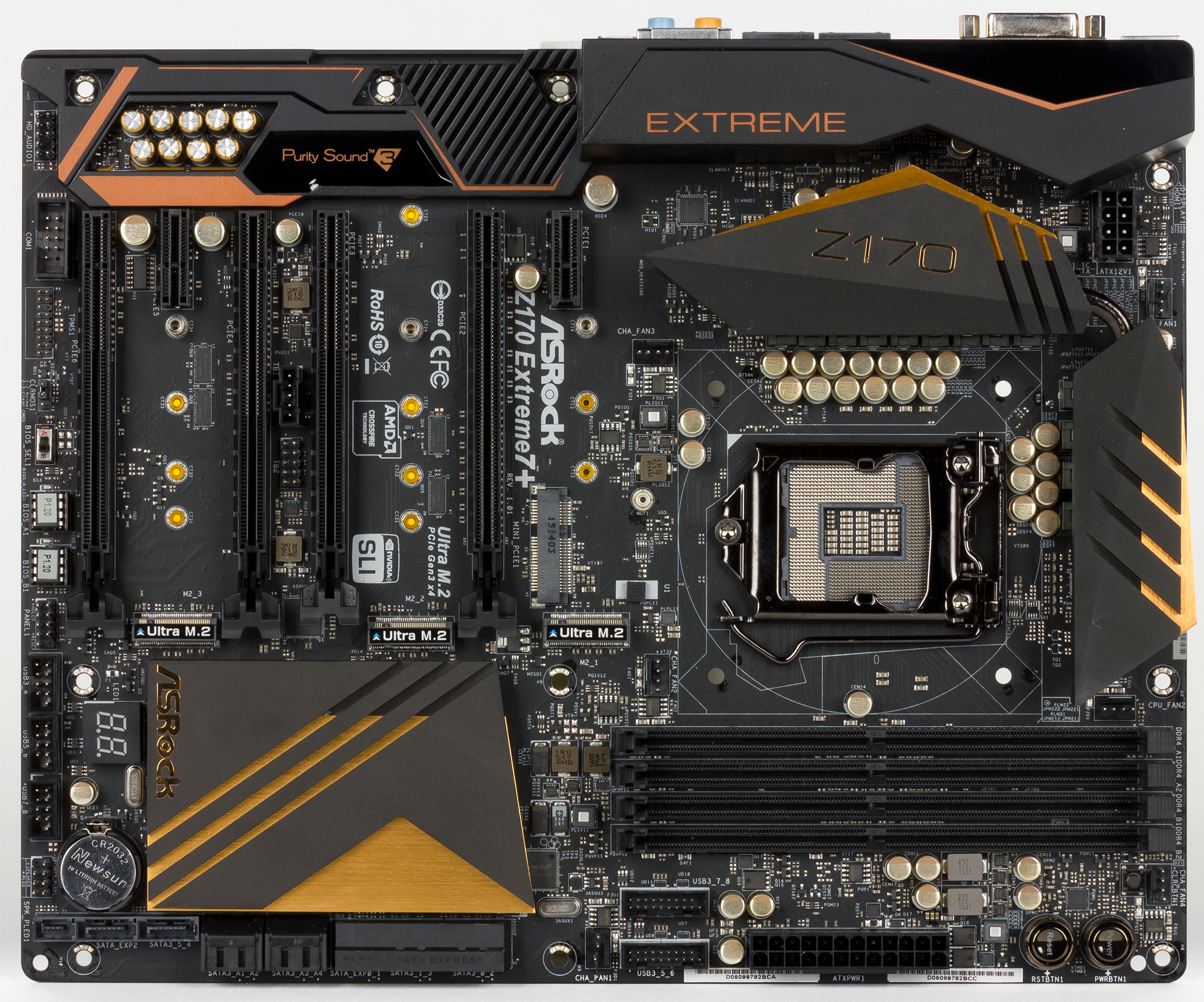

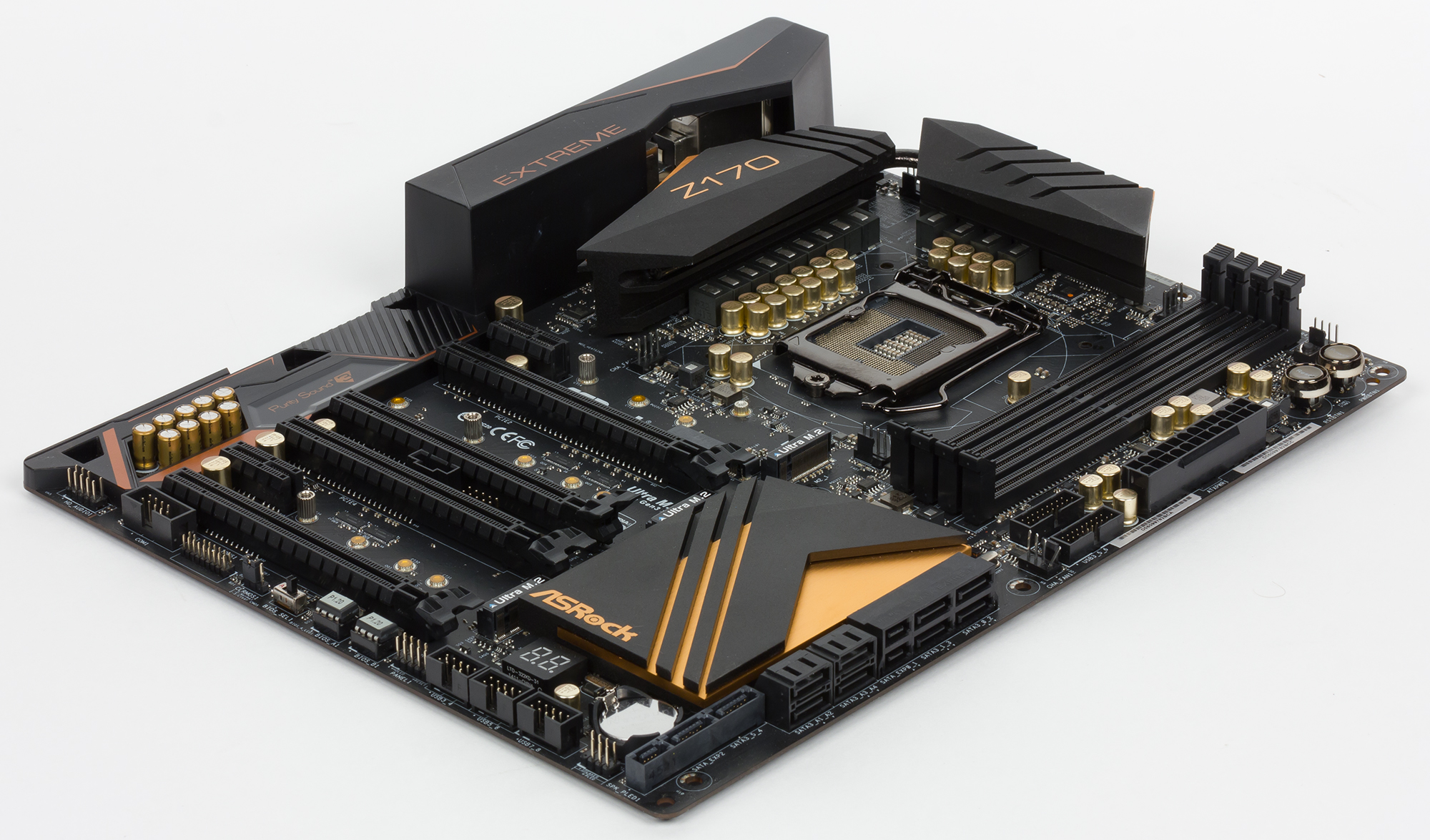

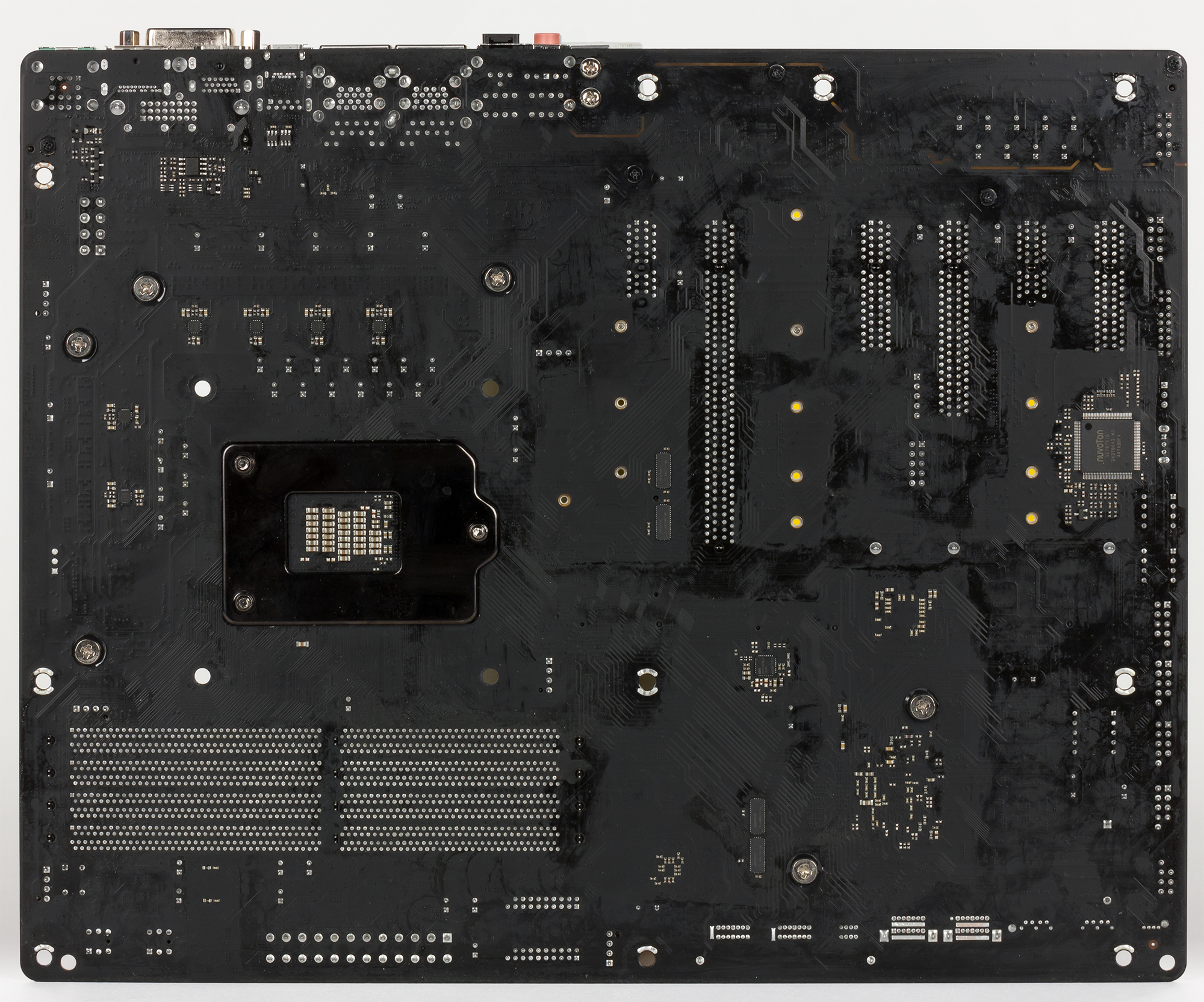

Плата ASRock Z170 Extreme7+ выполнена в форм-факторе ATX (305×244 мм), и для ее монтажа в корпус предусмотрены десять отверстий.


Чипсет и процессорный разъем

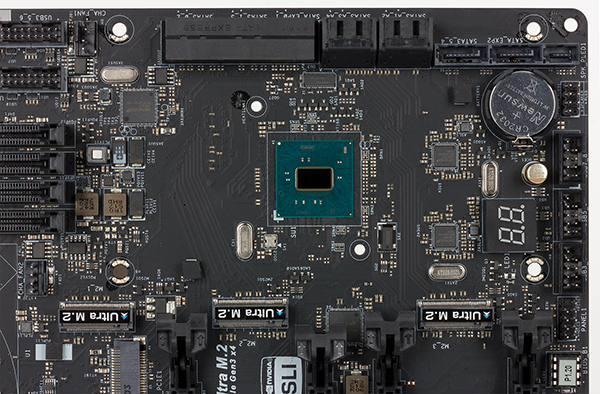

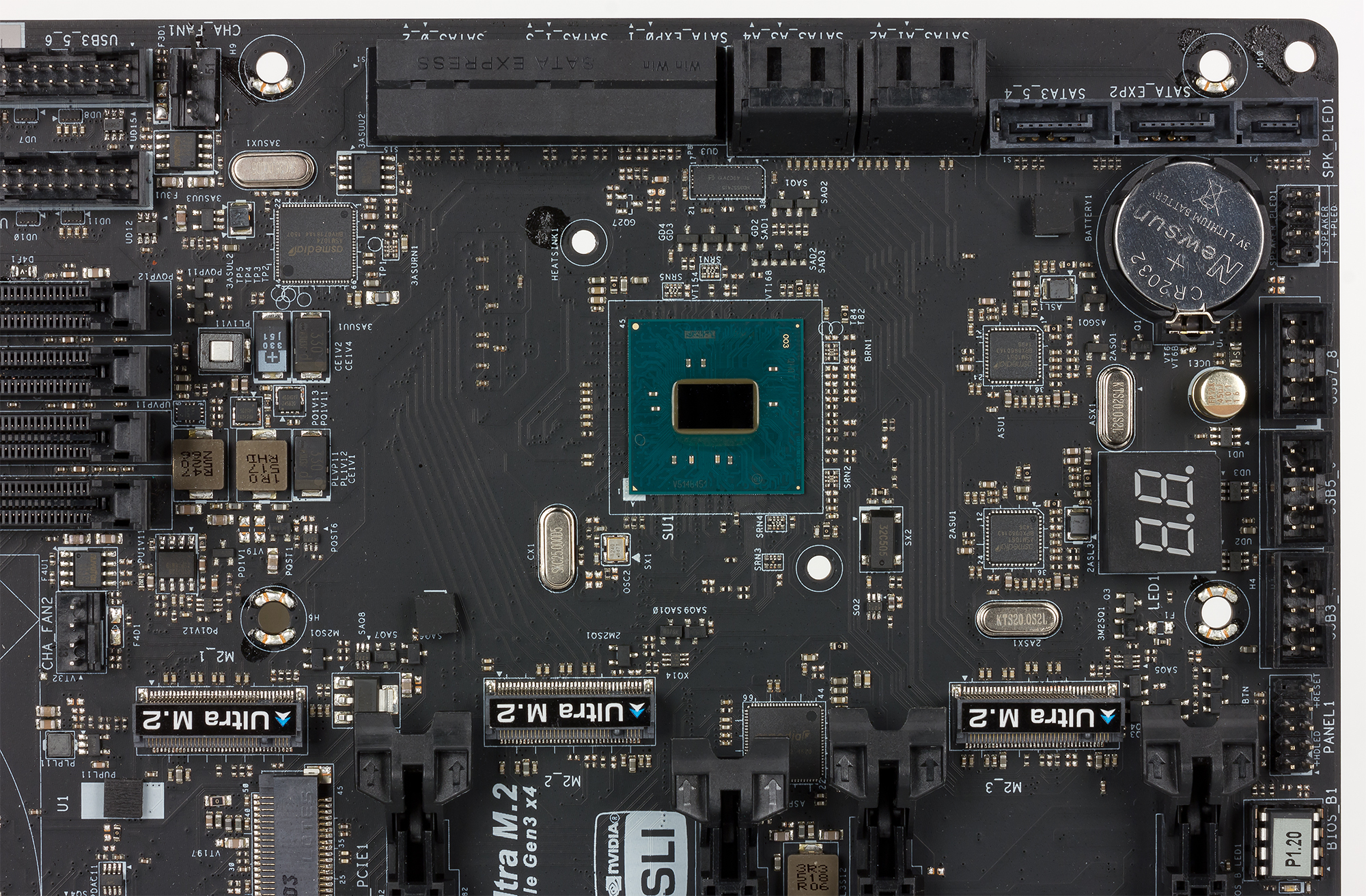

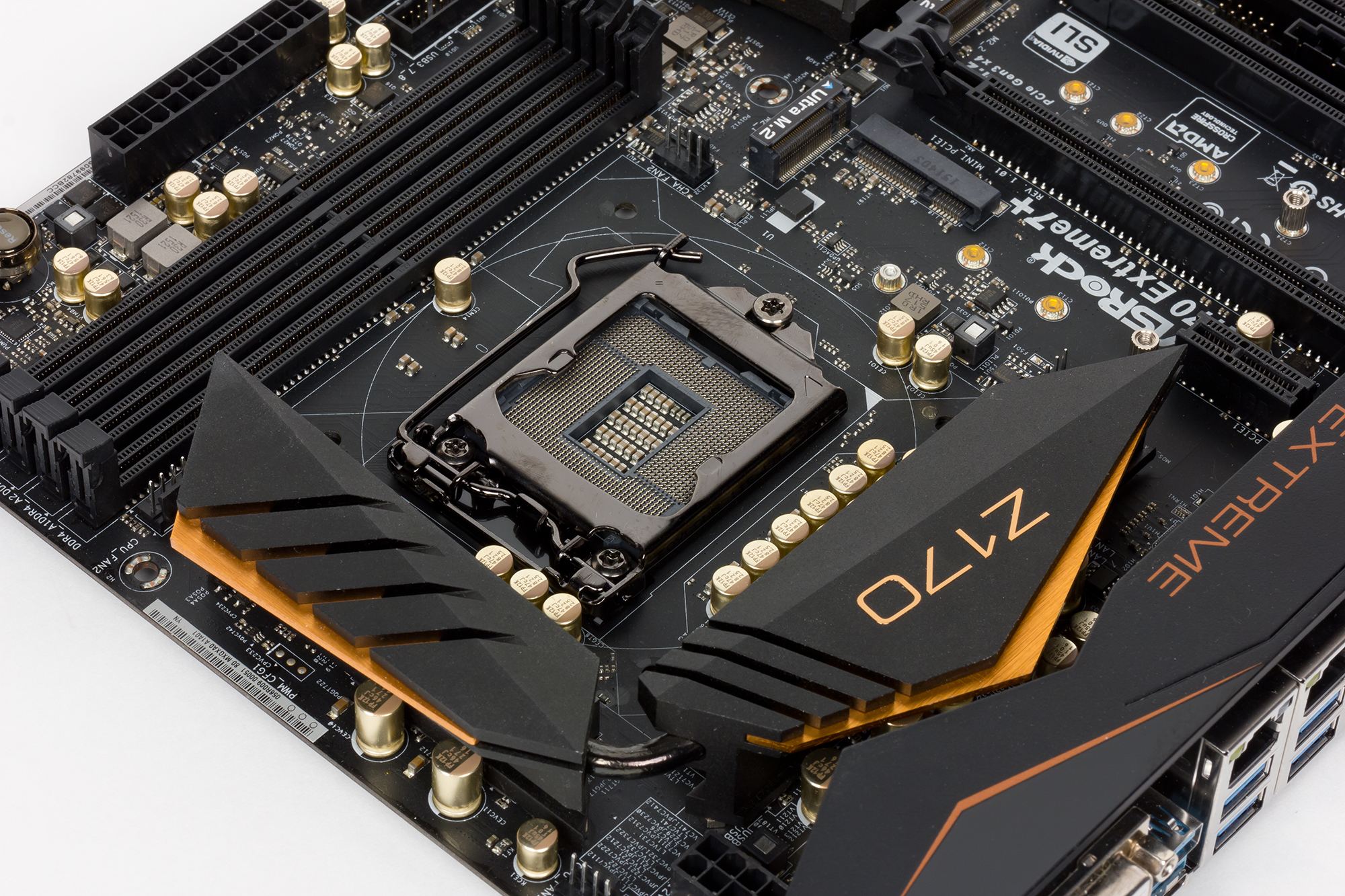

Плата ASRock Z170 Extreme7+ основана на новом чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения с разъемом LGA1151 (кодовое наименованием Skylake-S)


Память

Для установки модулей памяти на плате ASRock Z170 Extreme7+ предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). Поддерживается память с XMP-профилями.

Слоты расширения и разъемы M.2

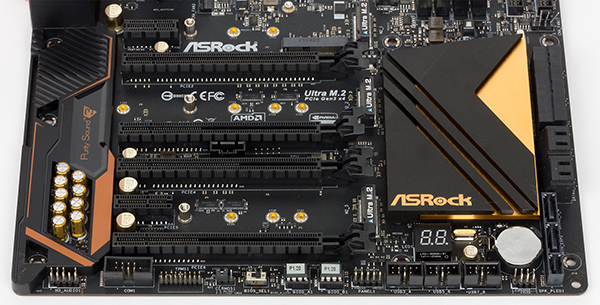

Для установки видеокарт, плат расширения и SSD-накопителей на материнской плате ASRock Z170 Extreme7+ имеется четыре слота с форм-фактором PCI Express x16, два слота PCI Express x1, разъем mini-PCI Express (Half-size) и три разъема M.2, два из которых позволяют устанавливать накопители типоразмера 2230/2242/2260/2280/22110, а еще один поддерживает накопители типоразмера 2242/2260/2280.

Если считать от процессорного разъема, то первый слот с форм-фактором PCI Express x16 поддерживает режим работы PCI Express 3.0 x16. Второй и четвертый слоты могут работать только в режиме PCI Express 3.0 x4 (фактически, это слоты PCI Express 3.0 x4 в форм-факторе PCI Express x16), ну а третий слот поддерживает режим PCI Express 3.0 x8 (слот PCI Express 3.0 x8 в форм-факторе PCI Express x16). Причем судя по документации на плату, для установки графических карт могут использоваться только первый, третий и четвертый слоты. По всей видимости, именно эти слоты реализованы с использованием 16 линий PCI Express 3.0 процессора Skylake. С применением мультиплексоров/демультиплексоров они группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8, либо в один порт PCI Express 3.0 x8 и два порта PCI Express 3.0 x4. То есть если задействуется только первый слот , то он будет работать на скорости x16, а если одновременно первый и третий слот, то они будут функционировать на скорости x8, ну а если используется первый, третий и четвертый слот, то первый слот работает в режиме x8, а третий и четвертый — в режиме x4. Отметим, что в руководстве пользователя есть ошибка. Утверждается, что для указанных слотов с форм-фактором PCI Express x16 доступны следующие режимы работы: x16, x8/x8 и x8/x8/x4.Однако режим x8/x8/x4 попросту невозможен.

Еще один слот (третий от процессорного разъема) с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z170 (слот PCI Express 3.0 x4, в форм-факторе PCI Express x16).

Отметим, что плата ASRock Z170 Extreme7+ поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Из двух слотов PCI Express x1 один слот удовлетворяет стандарту PCI Express 3.0, а вот другой слот соответствует стандарту PCI Express 2.0. Оба слота реализованы через чипсет Intel Z170, однако по-разному: один слот напрямую подключен к чипсетному порту PCIe 3.0, а вот второй слот подключен к коммутатору линий PCIe 2.0 ASMedia ASM1187e, о котором мы расскажем далее.

Разъем Mini-PCI Express, который рекомендуется использовать для установки модуля Wi-Fi, также реализован через коммутатор ASMedia ASM1187e.

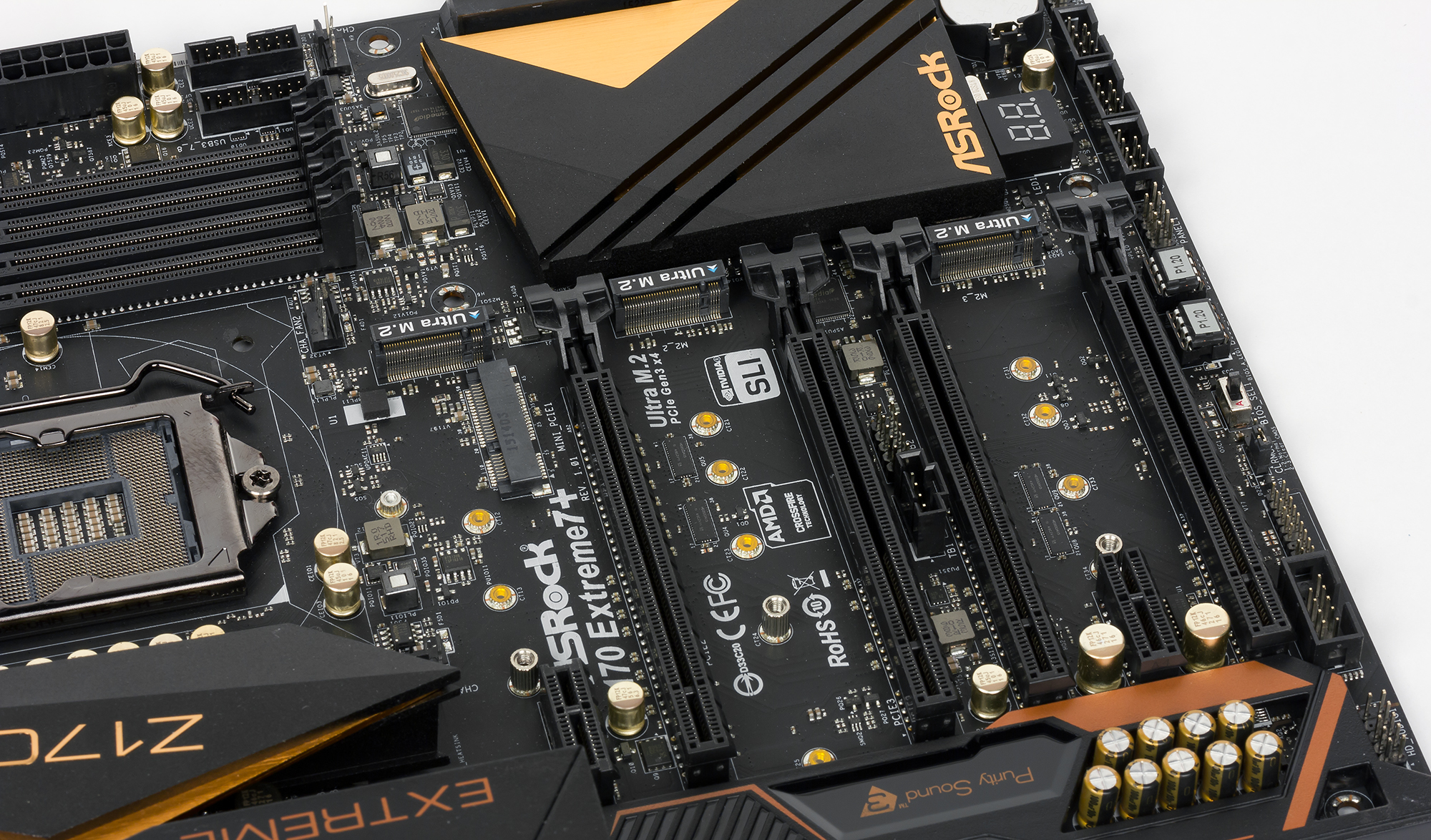

Теперь о трех разъемах M.2. Эти разъемы поддерживают устройства PCIe 3.0 x4 и SATA 6 Гбит/с, а для реализации каждого разъема используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с, что обеспечивает пропускную способность в 32 ГТ/с (при подключении устройств PCIe 3.0 x4).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыходы DisplayPort 1.2 (максимальное разрешение 4096×2304@24 Гц или 3840×2160@60 Гц), HDMI 2.0 (максимальное разрешение 4096×2304@24 Гц) и DVI-D (максимальное разрешение 1920×1200@60 Гц). Причем к данным видеовыходам можно одновременно подключить три монитора. Отметим, что видеовыход HDMI 2.0 реализован через мост MCDP2800 (DisplayPort 1.2 — HDMI 2) компании MegaChips.

SATA-порты, разъемы SATA Express

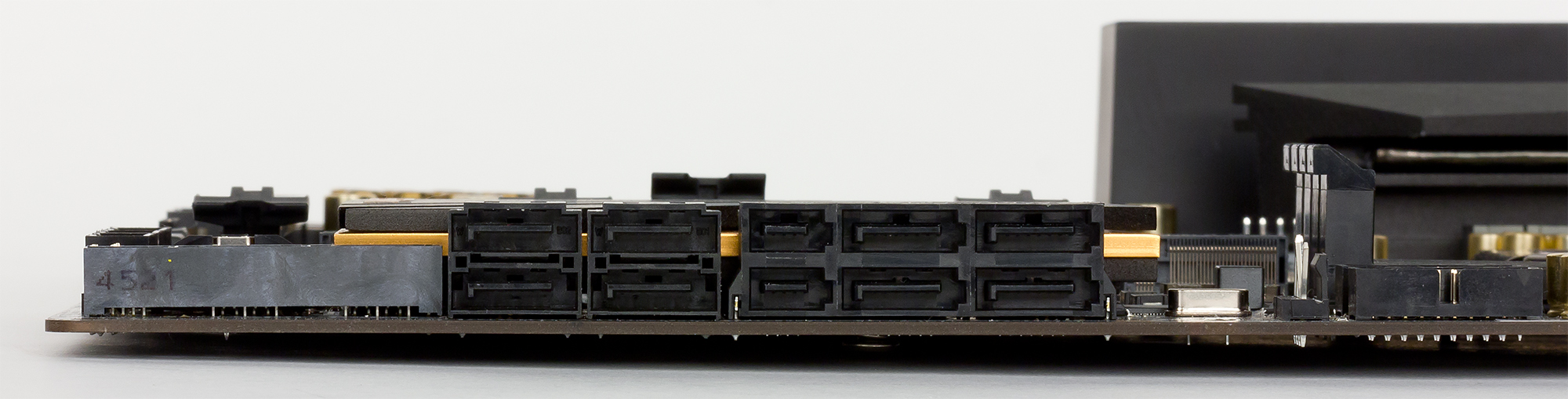

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с. Это четыре отдельных порта SATA 6 Гбит/с и еще шесть портов SATA 6 Гбит/с в составе трех разъемов SATA Express (один разъем SATA Express выполнен вертикальным).

Четыре отдельных порта SATA 6 Гбит/с реализованы на базе двух двухпортовых контроллеров ASMedia ASM1061 (для каждого контроллера требуется одна линия PCIe 2.0). Эти четыре порта поддерживают только режим AHCI.

Остальные шесть портов SATA 6 Гбит/с в составе трех разъемов SATA Express реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Ну а для реализации трех разъемов SATA Express кроме упомянутых шести портов SATA 6 Гбит/с требуется еще и шесть портов PCIe 3.0 (по два порта на разъем).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, восемь портов USB 2.0 и два порта USB 3.1.

Четыре порта USB 3.0 и восемь портов USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Причем четыре порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы. Для подключения ее шести портов USB 2.0 на плате предусмотрено три соответствующих разъема.

Еще четыре порта USB 3.0 также реализованы через чипсет, но с использованием USB 3.0 хаба ASMedia ASM1074. Этот хаб использует на входе один чипсетный порт USB 3.0 и дает на выходе еще четыре порта USB 3.0.Для подключения этих четырех портов на плате предусмотрено два соответствующих разъема.

Для реализации двух портов USB 3.1 на плате используются двухпортовый контроллер ASMedia ASM1142, который подключен к одной чипсетной линии PCIe 3.0. Напомним, что контроллер ASMedia ASM1142 можно подключать к одной или двум линиям PCIe 2.0/3.0. Пропускная способность одной линии PCIe 3.0 немного меньше, чем пропускная способность интерфейса USB 3.1, но двух линий PCIe 3.0 хватает с избытком. На некоторых платах контроллеры USB 3.1 подключаются к двум линиям PCIe 3.0, однако есть и платы, где они подключаются к одной. И на плате ASRock Z170 Extreme7+ контроллер ASMedia ASM1142 подключен как раз к одной линии PCIe 3.0.

Отметим, что два порта USB 3.1 выведены на заднюю панель платы, причем один из них имеет обычный разъем Type A, а другой — симметричный разъем Type C.

Сетевой интерфейс

Для подключения к сети на плате ASRock Z170 Extreme7+ имеется два гигабитных сетевых интерфейса: один на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет), а второй на базе полноценного сетевого контроллера Intel i211-AT. Каждый сетевой контроллер задействует для подключения чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с), причем к 20 портам PCIe 3.0 одновременно можно подключить не более 16 PCIe-устройств (контроллеров, разъемов и слотов) с учетом того, что одно устройство может задействовать один, два или четыре порта PCIe.

Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате ASRock Z170 Extreme7+.

На этой плате интегрировано очень много всего, и понятно, что одновременно это все работать не может. В руководстве пользователя оговаривается, что каждый из трех разъемов M.2 разделяем с одним из разъемов SATA Express и портами SATA 6 Гбит/с, входящими в этот разъем. То есть, можно использовать либо разъем M.2 (для SATA или PCIe устройств), либо разделяемый с ним разъем SATA Express (или порты SATA 6 Гбит/с, входящие в этот разъем). Соответственно, для каждого разъема M.2 и разделяемого с ним разъема SATA Express требуется в совокупности четыре порта PCIe и два порта SATA (причем не одновременно, а либо одно, либо другое). Для трех разъемов M.2 и трех разъемов SATA Express требуется лишь 12 портов PCIe 3.0 и 6 портов SATA 6 Гбит/с. Можно сказать и иначе: для трех разъемов M.2 и трех разъемов SATA Express требуется 12 чипсетных высокоскоростных портов ввода/вывода, которые могут быть сконфигурированы либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с.

Впрочем, одного лишь разделения разъемов M.2 и разъемов SATA явно недостаточно. Давайте вспомним, что на плате имеется еще слот PCI Express 2.0 x1, слот PCI Express 3.0 x1, слот PCI Express 3.0 x4, разъем mini-PCI Express, два сетевых контроллера, два SATA-контроллера ASMedia ASM1061 и USB 3.1 контроллер ASMedia ASM1142. Под все эти контроллеры, слоты и разъемы требуется еще 12 портов PCIe. Поэтому, на плате используется дополнительный коммутатор ASMedia ASM1187e на восемь линий PCIe 2.0. Этот коммутатор подключен по одной линии PCIe 2.0 к чипсету и дает на выходе семь линий PCIe 2.0. Важно, что именно подключено к этому коммутатору. По нашему запросу компания ASRock предоставила нам подробную блок-схему платы. Как выяснилось, к коммутатору ASMedia ASM1187e подключены: сетевой контроллер Intel i211-AT, два SATA-контроллера ASMedia ASM1061, разъем mini-PCI Express и слот PCI Express 2.0 x1 (именно поэтому на плате один слот PCI Express x1 соответствует стандарту PCI Express 3.0, а другой слот — стандарту PCI Express 2.0).

С учетом коммутатора ASMedia ASM1187e получаем, что всего на плате задействуется ровно 20 чипсетных портов PCIe:

  • ASM1187e — один порт
  • PCIe x1 — один порт
  • PCIe x4 — четыре порта
  • M.2_1/SATA Express_1 — четыре порта
  • M.2_2/SATA Express_2 — четыре порта
  • M.2_3/SATA Express_3 — четыре порта
  • Intel I219V — один порт
  • ASM1142 — один порт

Причем к этим портам PCIe подключено в совокупности 8 PCIe-устройств.

Если же учесть, что через чипсет реализовано 5 портов USB 3.0 (четыре отдельных порта и один порт для хаба ASMedia ASM1074), то получаем, что всего используется 25 высокоскоростных портов ввода/вывода чипсета Intel Z170.

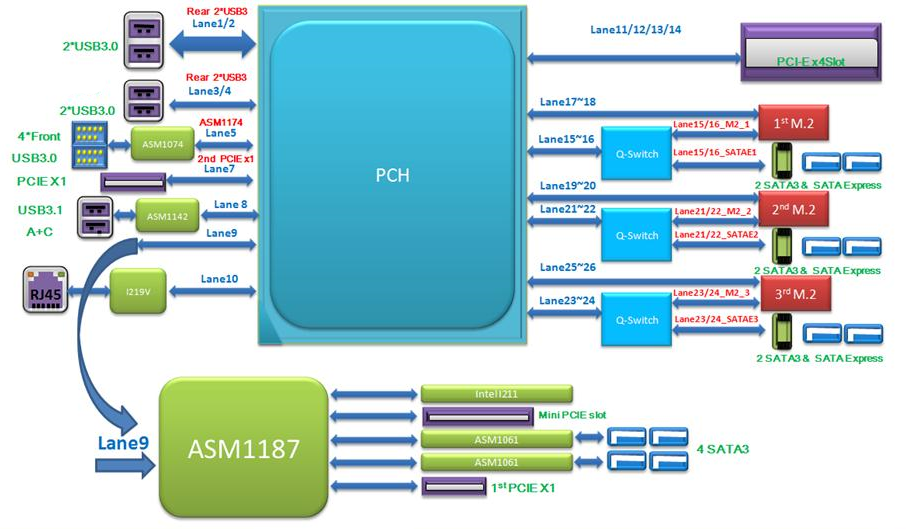

Блок-схема платы ASRock Z170 Extreme7+ приведена на рисунке. Мы приводим эту схему в том виде, в каком она была нам предоставлена компанией ASRock. На мелкие опечатки (коих немало) можно не обращать внимания.

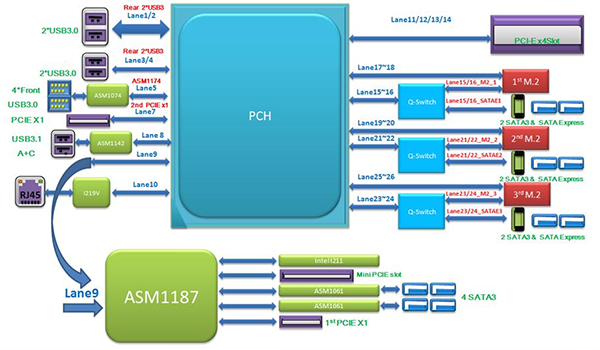

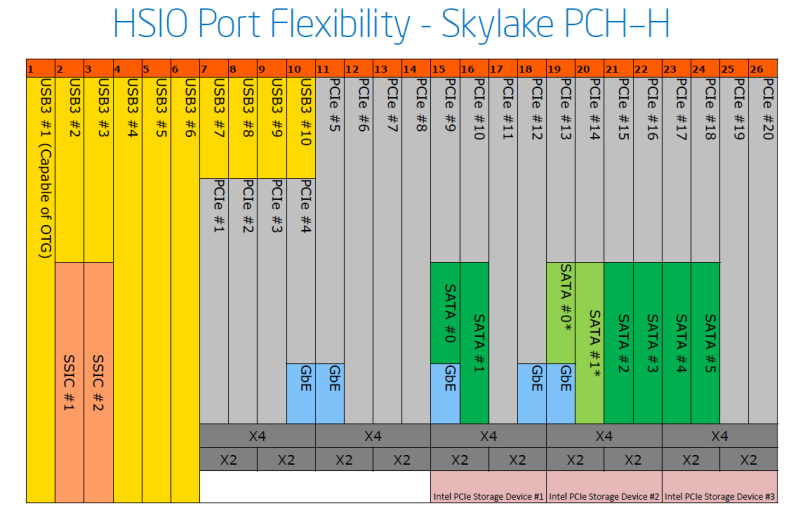

Ну и чтобы было все совсем понятно, приведем также еще одну, на наш взгляд более наглядную схему, которую предоставила нам компания ASRock.

На данной схеме Lane — это высокоскоростной порт ввода/вывода чипсета Intel Z170. Нумерация портов совпадает с нумерацией на рисунке распределения высокоскоростных портов ввода/вывода чипсета Intel Z170:

Дополнительные особенности

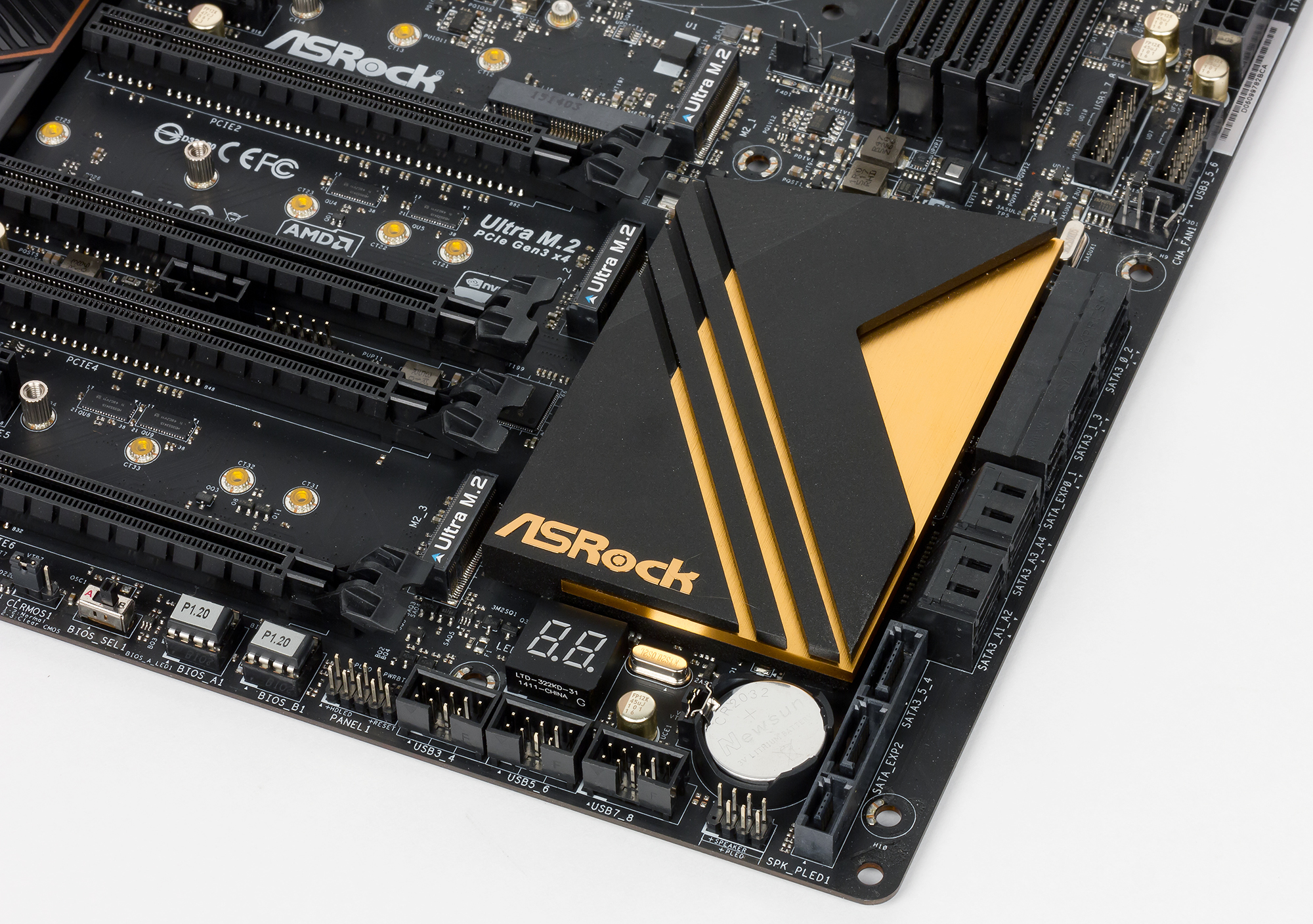

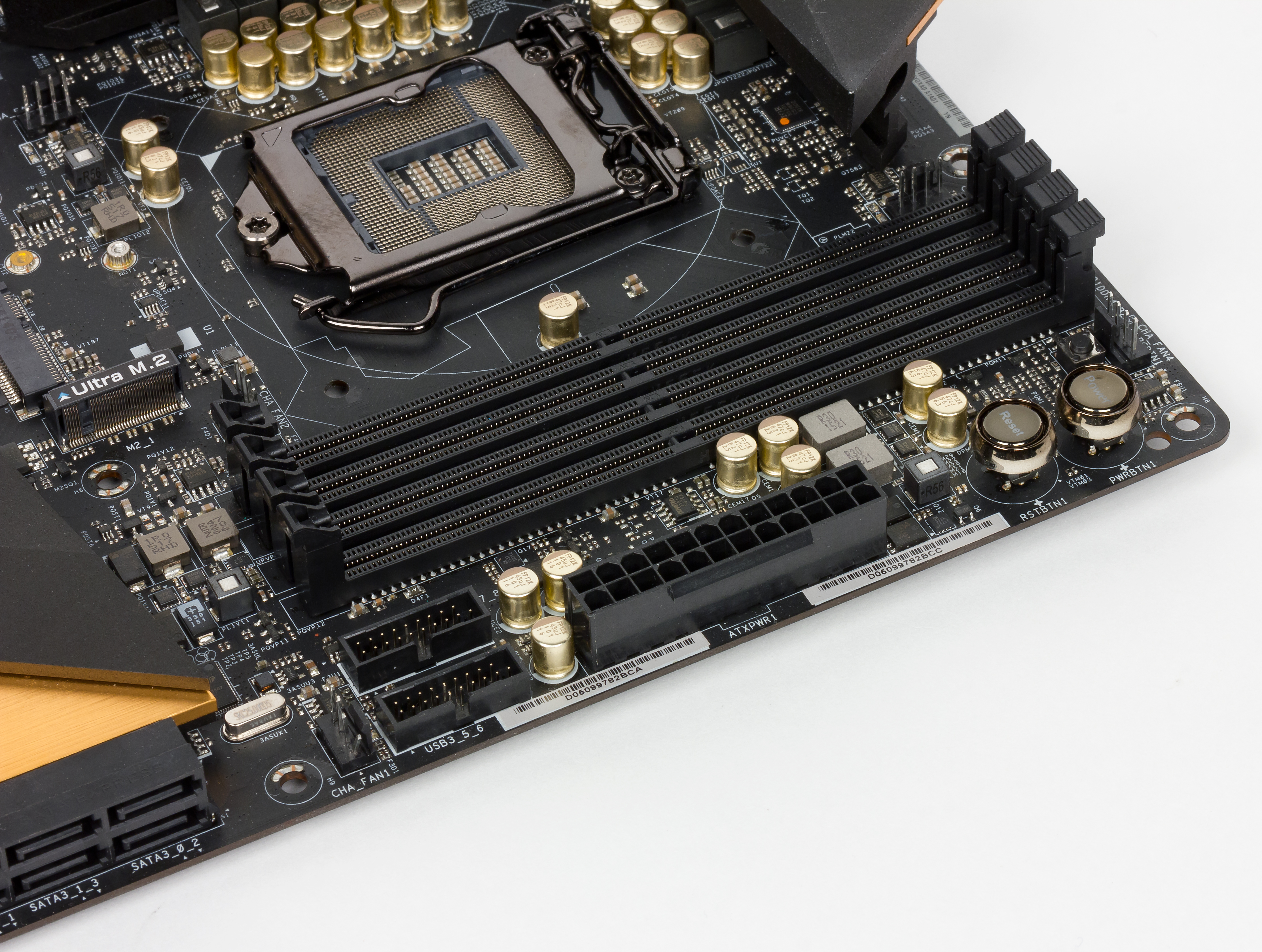

Если говорить о дополнительных особенностях платы ASRock Z170 Extreme7+, то стоит отметить наличие кнопок включения и перезагрузки, а также индикатора POST-кодов. Имеется и традиционная кнопка Clear CMOS.

Отметим также и двухпозиционный переключатель, позволяющий выбирать микросхему BIOS для загрузки и работы (на плате распаяны две микросхемы BIOS).

Система питания

Как и большинство плат, модель ASRock Z170 Extreme7+ имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

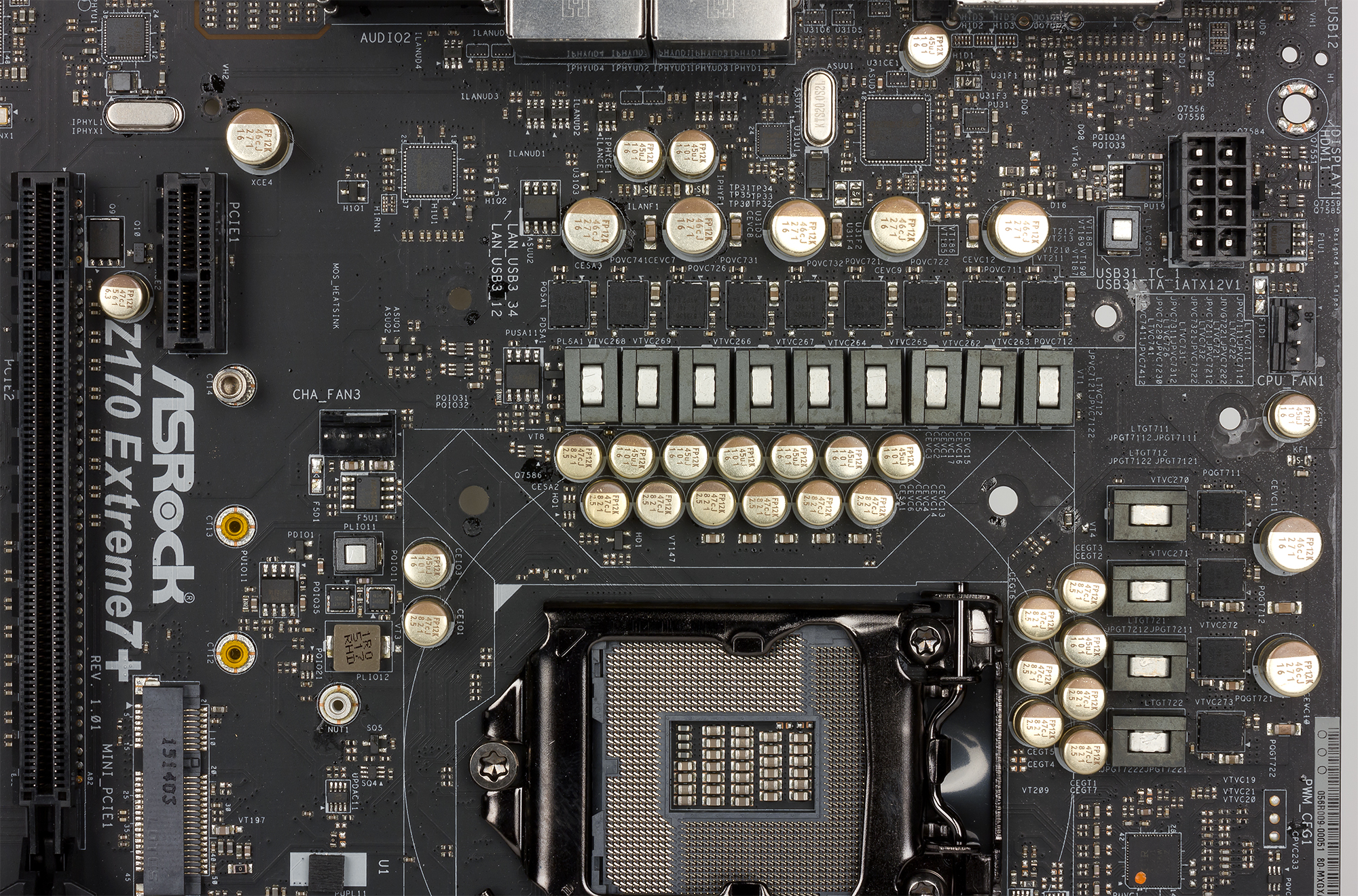

Регулятор напряжения питания процессора на плате является 12-канальным и основан на PWM-контроллере International Rectifier IR35201. Пока спецификации этого контроллера не выложены на сайте компании International Rectifier, но, судя по всему, он является шестифазным. Об это свидетельствуют шесть удвоителей фаз International Rectifier IR3598 с интегрированными драйверами, которые расположены с обратной стороны платы. Если же говорить о внутреннем разделении каналов питания, то четыре канала (две фазы) приходятся на графическое ядро, а еще восемь каналов (4 фазы) приходятся на вычислительные ядра процессора. Отметим, что если посмотреть на количество дросселей регулятора напряжения питания, то их не 12, а 13. Можно сделать вывод, что используется 13 каналов питания. Однако, один канал питания используется для формирование напряжения VCCIO и за этот канал отвечает другой PWM-контроллер.

Система охлаждения

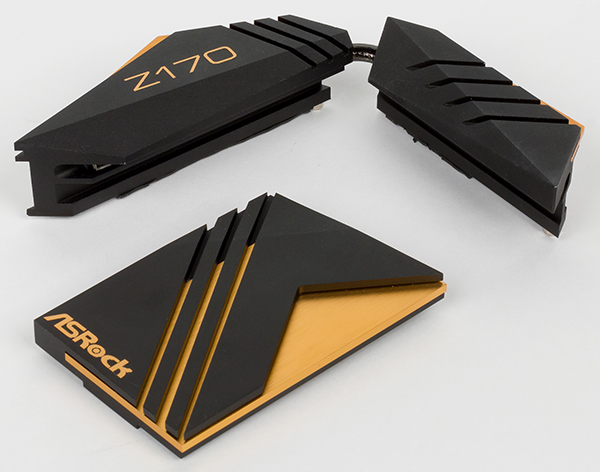

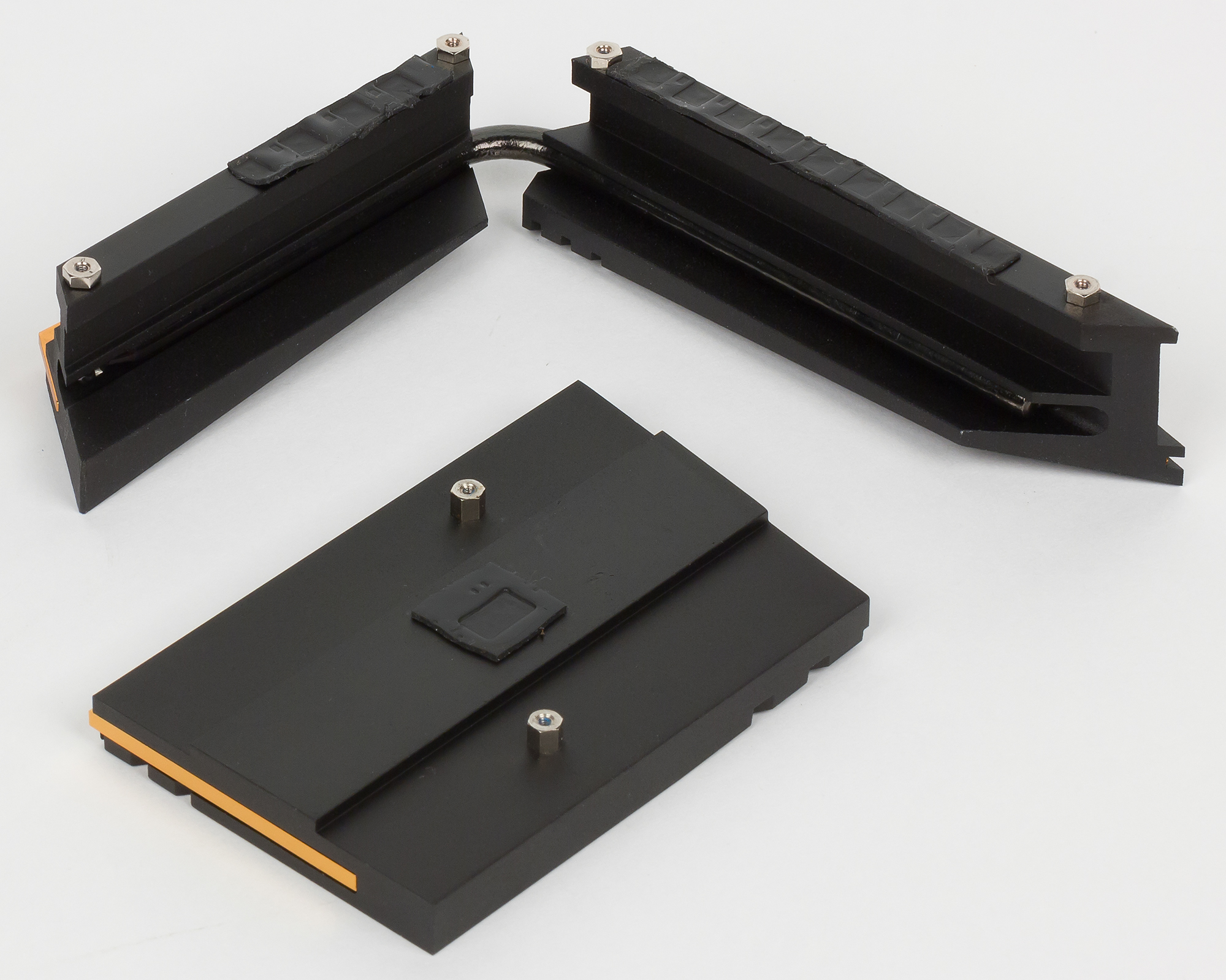

Для охлаждения различных тепловыделяющих компонентов на плате ASRock Z170 Extreme7+ предусмотрено в совокупности два радиатора. Один отдельный радиатор установлен на чипсете, а другой состоит из двух частей, связанных тепловой трубкой и соединенных в форме буквы «Г». Этот радиатор отводит тепло от MOSFET-транзисторов регулятора напряжения питания процессора.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов (включая и вентилятор кулера процессора). Традиционно, скорость любого корпусного вентилятора и вентилятора кулера процессора можно настраивать через UEFI BIOS.

Аудиоподсистема

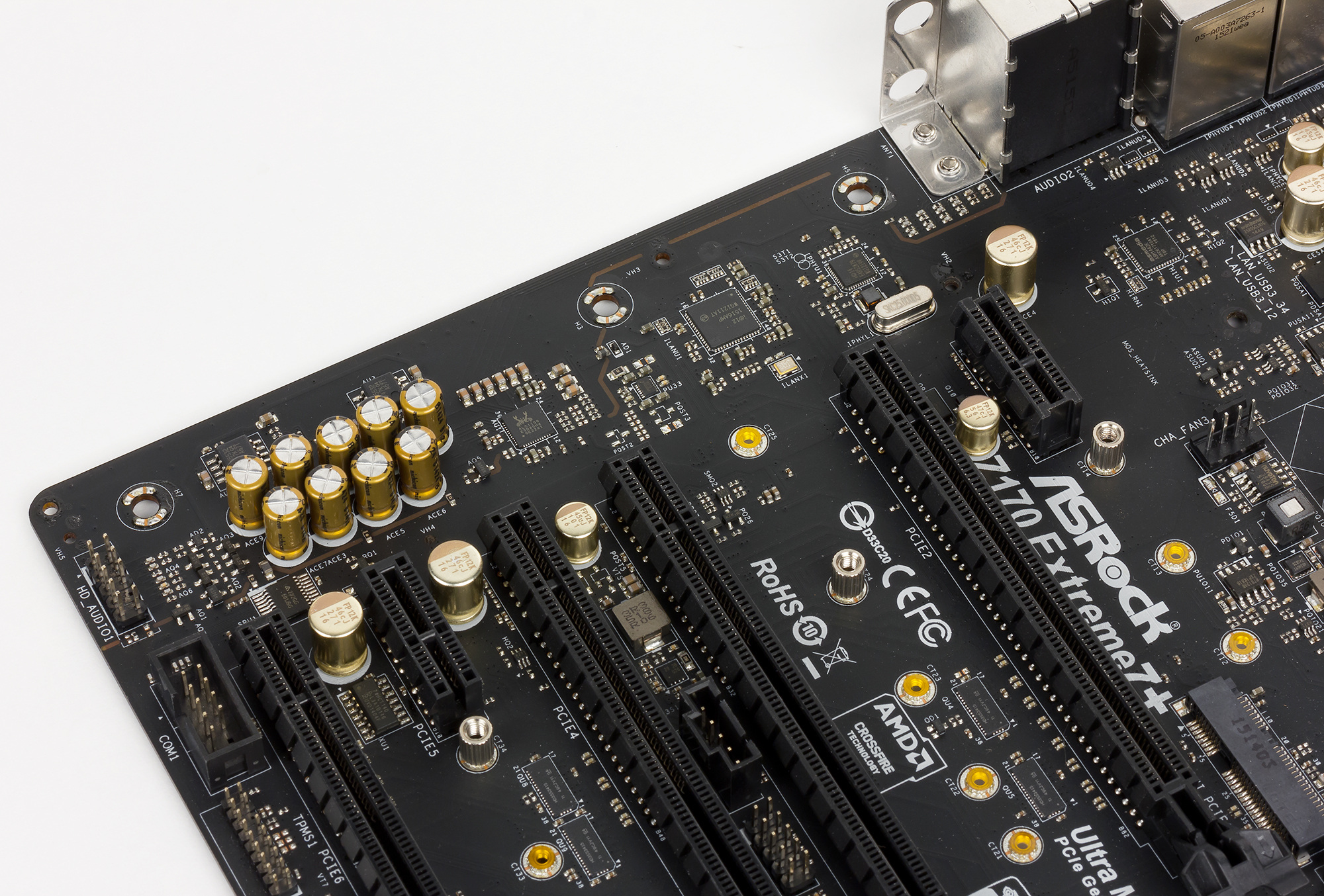

На плате ASRock Z170 Extreme7+ аудиоподсистема (маркетинговое название Purity Sound 3) основана на аудиокодеке Realtek ALC1150. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону. Для наушников имеется операционный усилитель TI NE5532 (поддержка наушников с импедансом 600 Ом).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате ASRock Z170 Extreme7+ получил оценку «Очень хорошо». И действительно, если посмотреть на результаты тестирования звукового тракта, то они очень хорошие.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,04, −0,07
Отлично
Уровень шума, дБ (А)
−92,1
Очень хорошо
Динамический диапазон, дБ (А)
92,1
Очень хорошо
Гармонические искажения, %
0,0063
Очень хорошо
Гармонические искажения + шум, дБ (A)
−80,4
Хорошо
Интермодуляционные искажения + шум, %
0,011
Очень хорошо
Взаимопроникновение каналов, дБ
−88,9
Отлично
Интермодуляции на 10 кГц, %
0,020
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

В заключение рассмотрим особенности настройки платы ASRock Z170 Extreme7+ через UEFI BIOS.

И по функциональным возможностям, и по интерфейсу UEFI BIOS на плате ASRock Z170 Extreme7+ не отличается от UEFI BIOS на плате ASRock Z170 Extreme6, которую мы уже рассматривали, так что вряд ли есть смысл повторяться.

Выводы

Подведем итог. В целом плата ASRock Z170 Extreme7+ очень функциональная. Она предлагает больше, чем заложено в чипсете Intel Z170, и для реализации всех разъемов, слотов и контроллеров не хватило даже 20 чипсетных линий PCIe 3.0, поэтому на плате применяется дополнительный коммутатор линий PCIe 2.0. Конечно, кому-то такое изобилие разъемов, портов и слотов покажется избыточным. Действительно, трудно представить себе компьютер, в котором может использоваться хотя бы половина того, что есть на плате ASRock Z170 Extreme7+. Однако тут дело не в абсолютном количестве всего, а в том, что эта плата подойдет для любых (ну, или почти любых) вариантов конфигурации ПК. Пожалуй, единственное, чего нет на этой плате, это Wi-Fi-модуля (есть только разъем Mini-PCI Express для него). Конечно, можно купить такой модуль под разъем Mini-PCI Express, но они продаются для ноутбуков, и как быть с антеннами — не очень понятно. Тем не менее, на сегодняшний день эта плата является одной из самых функциональных на чипсете Intel Z170.

Нельзя не отметить и отличную комплектацию ASRock Z170 Extreme7+ , в которую входит фронтальная панель с двумя разъемами USB 3.1 (Type A и Type C).

Плата ASRock Z170 Extreme7+ несомненно заслужила нашу редакционную награду Original Design.


Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
