Материнская плата ASRock Z170 Extreme6


Одновременно с анонсом новых процессоров Intel 6-го поколения для настольных ПК (Skylake-S) и чипсета Intel Z170 компания ASRock, в числе прочих производителей, анонсировала свои новые материнские платы на чипсете Intel Z170. В этой статье мы рассмотрим одну из ее новинок — ASRock Z170 Extreme6.

Комплектация и упаковка

Плата ASRock Z170 Extreme6 поставляется в достаточно компактной коробке черного цвета, на которой вкратце описаны все ее основные преимущества.

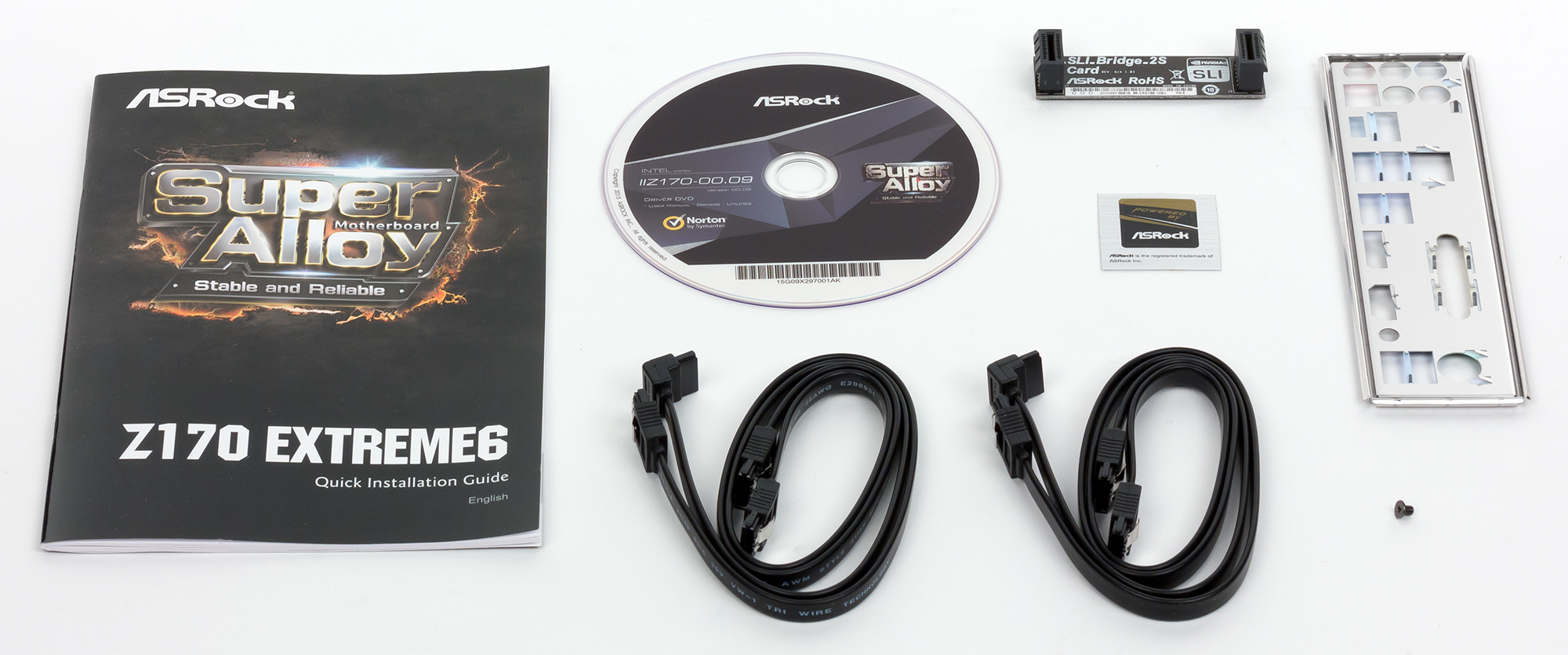

Комплект поставки очень скромный. Кроме самой платы в коробку вложены инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты и заглушка для задней панели платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Z170 Extreme6 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Slylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-V
Слоты расширения
3 × PCI Express x16 (режим работы x16/x8)
3 × PCI Express 3.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
8 × SATA 6 Гбит/с (включая четыре порта двух разъемов SATA Express)
2 × SATA Express
USB-порты
8 × USB 3.0
4 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
Разъемы на задней панели
6 × USB 3.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × DisplayPort 1.2
1 × HDMI
1 × DVI-D
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с (включая четыре порта двух разъемов SATA Express)
2 × SATA Express
5 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор

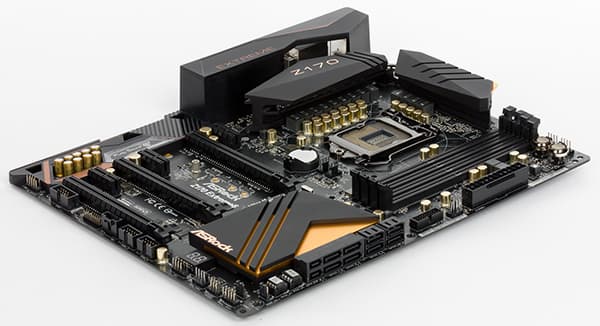

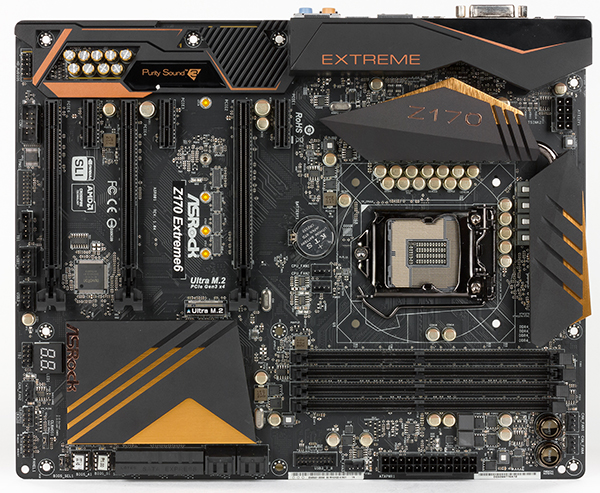

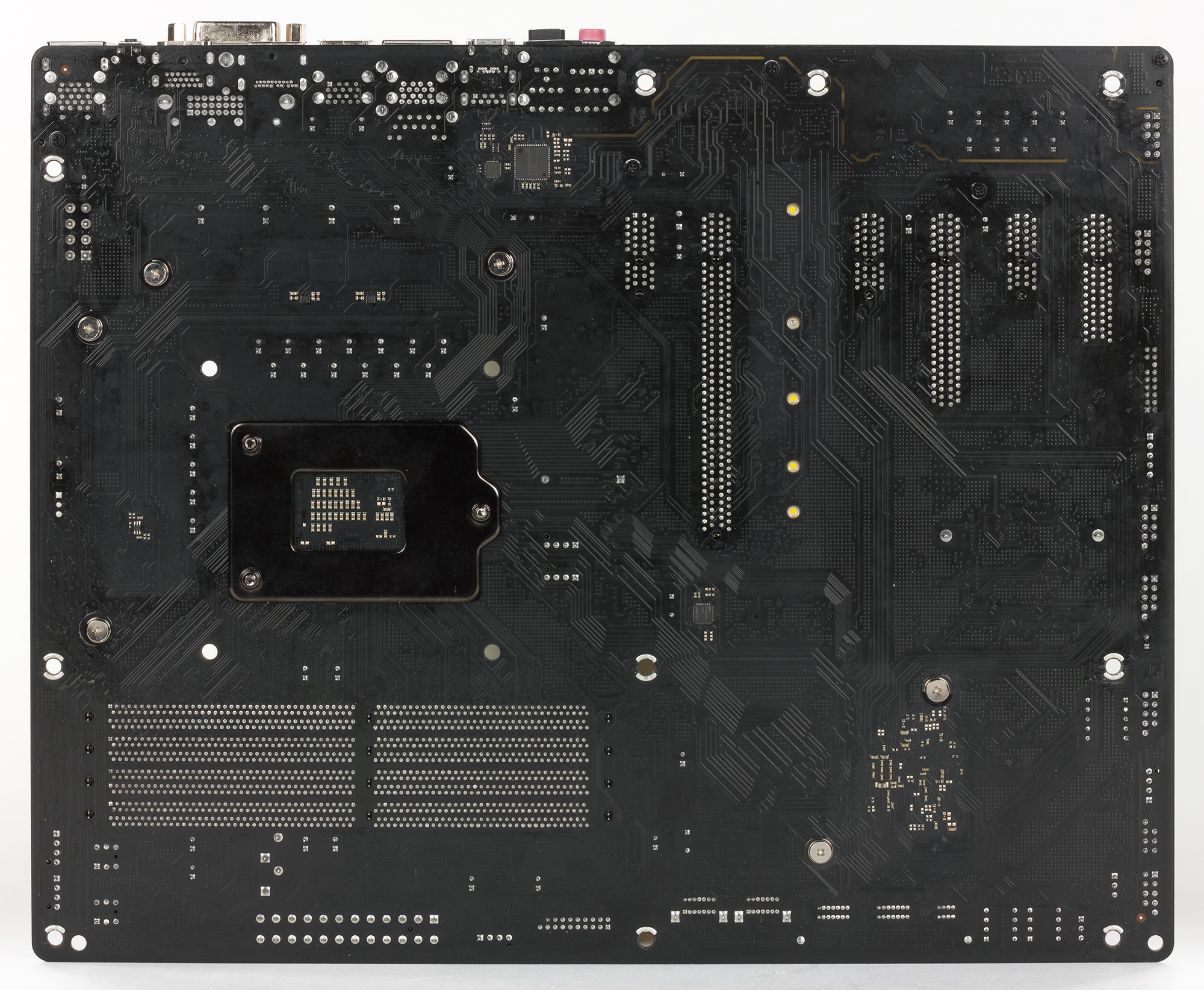

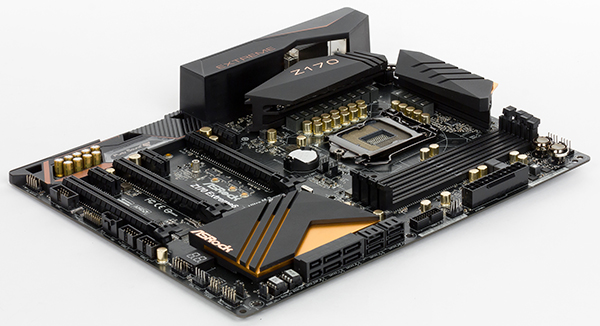

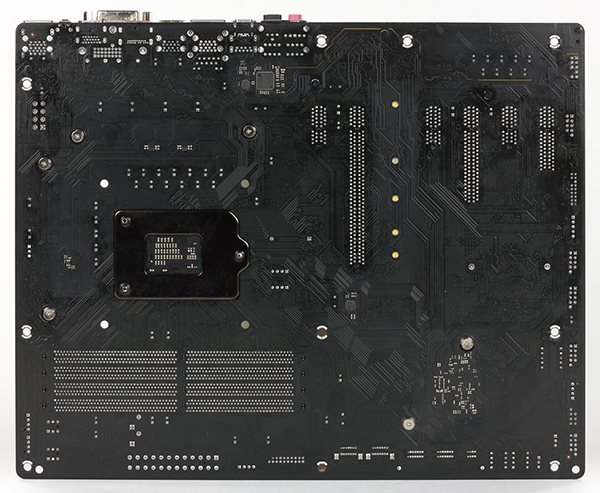

Плата ASRock Z170 Extreme6 выполнена в форм-факторе ATX (305×244 мм), и для ее монтажа в корпус предусмотрены десять стандартных отверстий.


Чипсет и процессорный разъем

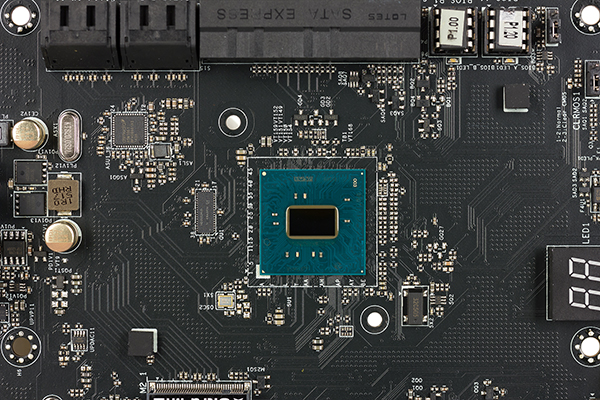

Плата ASRock Z170 Extreme6 основана на новом чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения с разъемом LGA1151 (кодовое наименованием Skylake-S)


Память

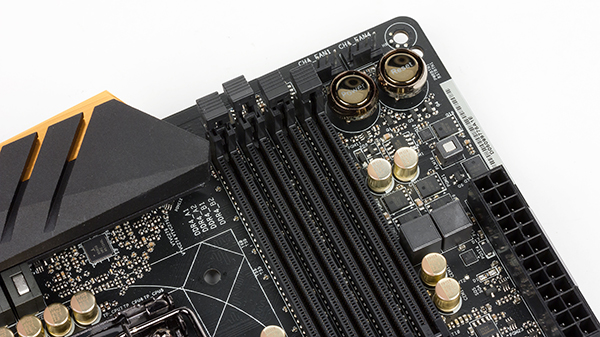

Для установки модулей памяти на плате ASRock Z170 Extreme6 предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате ASRock Z170 Extreme6 имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и разъем M.2, который позволяет устанавливать накопители типоразмера 2230/2242/2260/2280/22110.

Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCI Express 3.0 процессора Skylake: с применением мультиплексоров/демультиплексоров они группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z170. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Отметим, что плата ASRock Z170 Extreme6 поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 (все слоты с открытыми концами) реализованы через чипсет.

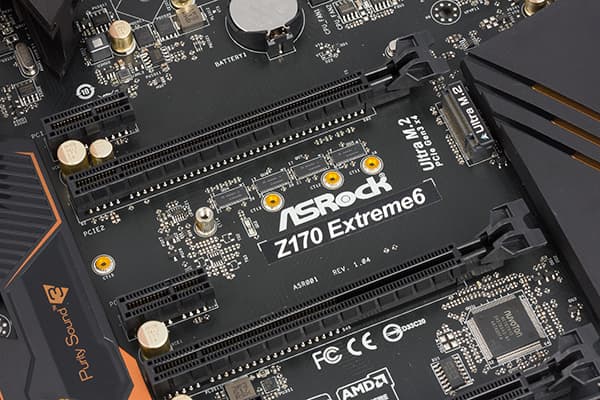

Разъем M.2 поддерживает устройства PCIe и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0, что обеспечивает пропускную способность в 32 ГТ/с (при подключении PCIe-устройств).

Видеоразъемы

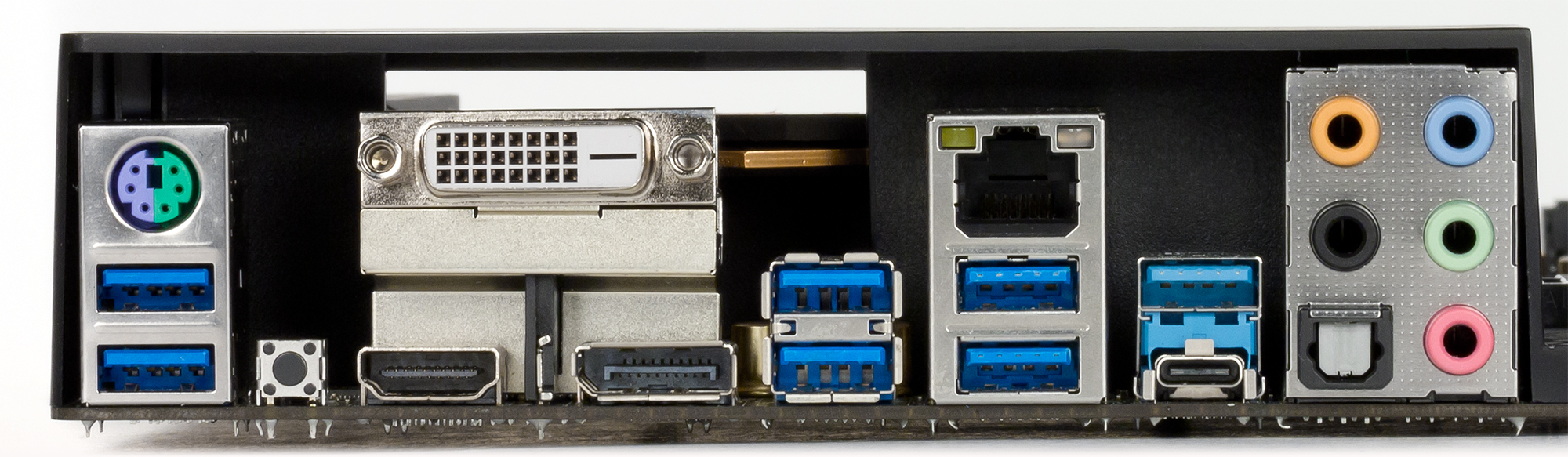

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеоразъемы DisplayPort 1.2 (максимальное разрешение 4096×2304@24 Гц или 3840×2160@60 Гц), HDMI (максимальное разрешение 4096×2304@24 Гц) и DVI-D (максимальное разрешение 1920×1200@60 Гц). Причем к данным видеовыходам можно одновременно подключить три монитора.

SATA-порты, разъем SATA Express

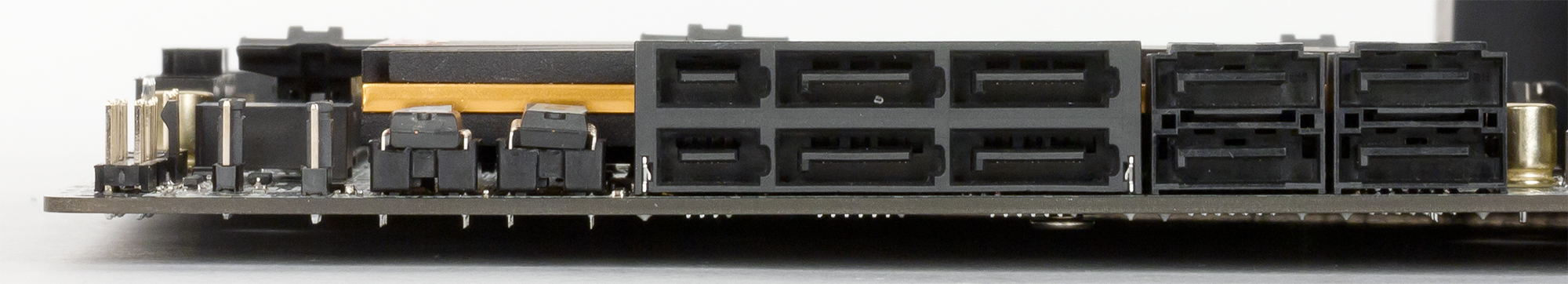

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности восемь портов SATA 6 Гбит/с. Это четыре отдельных порта SATA 6 Гбит/с и еще четыре порта SATA 6 Гбит/с в составе двух разъемов SATA Express.

Два отдельных порта SATA 6 Гбит/с и четыре порта в составе двух разъемов SATA Express реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще два порта SATA 6 Гбит/с реализованы на базе контроллера ASMedia ASM1061.

Отметим, что чипсет Intel Z170 поддерживает технологию Intel RST для PCIe-устройств. К примеру, если одно устройство подключается к разъему M.2 (PCIe 3.0 x4), а второе устанавливается в слот PCI Express 3.0 x4, то их можно объединить в RAID-массив. Однако в документации платы ASRock Z170 Extreme6 данная возможность не упоминается, и не факт, что она реализована.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, четыре порта USB 2.0 и два порта USB 3.1.

Восемь портов USB 3.0 и четыре порта USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Шесть портов USB 3.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрен один разъем USB 3.0 и два разъема USB 2.0.

Для реализации двух портов USB 3.1 на плате используются двухпортовый контроллер ASMedia ASM1142, который подключен к одной чипсетной линии PCIe 3.0.

Напомним, что контроллер ASMedia ASM1142 можно подключать к одной или двум линиям PCIe 2.0/3.0.

Поскольку стандарт USB 3.1 предусматривает теоретическую скорость передачи данных 10 Гбит/с, на платах с чипсетом Intel Z97 контроллеры USB 3.1 подключались к двум линиям PCIe 2.0 (пропускной способности одной линии PCIe 2.0 будет недостаточно. На платах с чипсетом Intel Z170 появилась возможность подключать контроллеры USB 3.1 к одной или двум линиям PCIe 3.0. Пропускная способность одной линии PCIe 3.0 немного меньше, чем пропускная способность интерфейса USB 3.1, но двух линий PCIe 3.0 хватает с избытком. На некоторых платах контроллеры USB 3.1 подключаются к двум линиям PCIe 3.0, однако есть и платы, где они подключаются к одной. И на плате ASRock Z170 Extreme6 контроллер ASMedia ASM1142 подключен как раз к одной линии PCIe 3.0.

Отметим, что два порта USB 3.1 выведены на заднюю панель платы, причем один из них имеет обычный разъем Type A, а другой — симметричный разъем Type C.

Сетевой интерфейс

Для подключения к сети на плате ASRock Z170 Extreme6 имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с), причем одновременно к 20 портам PCIe может быть подключено не более 16 PCIe устройств (контроллеров, разъемов и слотов), с учетом того, что для подключения одного PCIe устройства может потребоваться долее одного (два или четыре) порта PCIe. Часть высокоскоростных портов чипсета строго фиксирована, а часть портов выполнены разделяемыми, то есть могут быть портами PCIe 3.0/USB 3.0 или портами PCIe 3.0/SATA 6 Гбит/с (эта технология называется Flexible I/O).

Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате ASRock Z170 Extreme6.

Как мы уже отмечали, на ней реализовано восемь чипсетных портов USB 3.0 и шесть чипсетных портов SATA 6 Гбит/с. Кроме того, еще один порт SATA 6 Гбит/с требуется под разъем M.2, который поддерживает SATA устройства. То есть с учетом возможностей чипсета Intel Z170 SATA-портов не хватает.

Проблема нехватки чипсетных портов SATA 6 Гбит/с решается в данном случае следующим образом. Разъем M.2 и SATA Express выполнены разделяемыми по SATA портам, то есть в совокупности для разъемов M.2 и SATA Express требуется лишь два порта SATA 6 Гбит/с.

С учетом 8 портов USB 3.0 и 6 портов SATA 6 Гбит/с доступными остаются лишь 12 портов PCIe (всего может быть не более 26 высокоскоростных портов ввода/вывода). Однако, для всех слотов и подключенных к чипсету контроллеров требуется 18 портов PCIe. Действительно, для слота PCI Express 3.0 x4 и трех слотов PCI Express 3.0 x1 требуется семь портов PCIe. Еще три порта уходит на сетевой контроллер, SATA-контроллер и контроллер USB 3.1. Далее, два разъема SATA Express — это еще четыре порта PCIe. Ну и под разъем M.2 требуется еще четыре порта PCIe.

Однако, нужно учесть, что разъем SATA Express могут работать либо в режиме SATA, либо в режиме PCIe и для из реализации требуется лишь два (на каждый разъем) переконфигурируемых (SATA или PCIe) высокоскоростных порта ввода/вывода. То есть если разъемы SATA Express работают в режиме SATA, то потребуется не 18, а 14 портов PCIe.

Кроме того, один разъем SATA Express выполнен разделяемым с разъемом M.2 по линиям PCIe. То есть, под эти два разъема требуется в совокупности лишь 4 порта PCIe. В результате получаем, что всего требуется лишь 12 портов PCIe, то есть ровно столько, сколько и имеется в наличии. Ну а в сумме задействуется ровно 26 высокоскоростных портов ввода/вывода.

Блок-схема платы ASRock Z170 Extreme6 показана на рисунке.

Дополнительные особенности

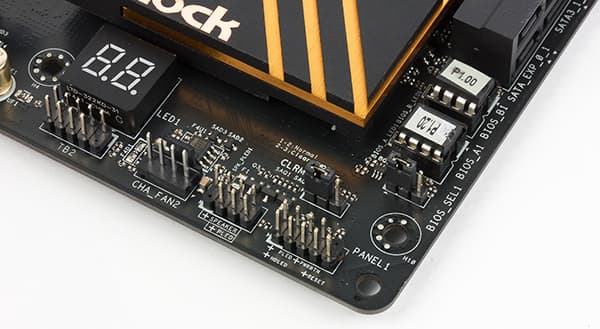

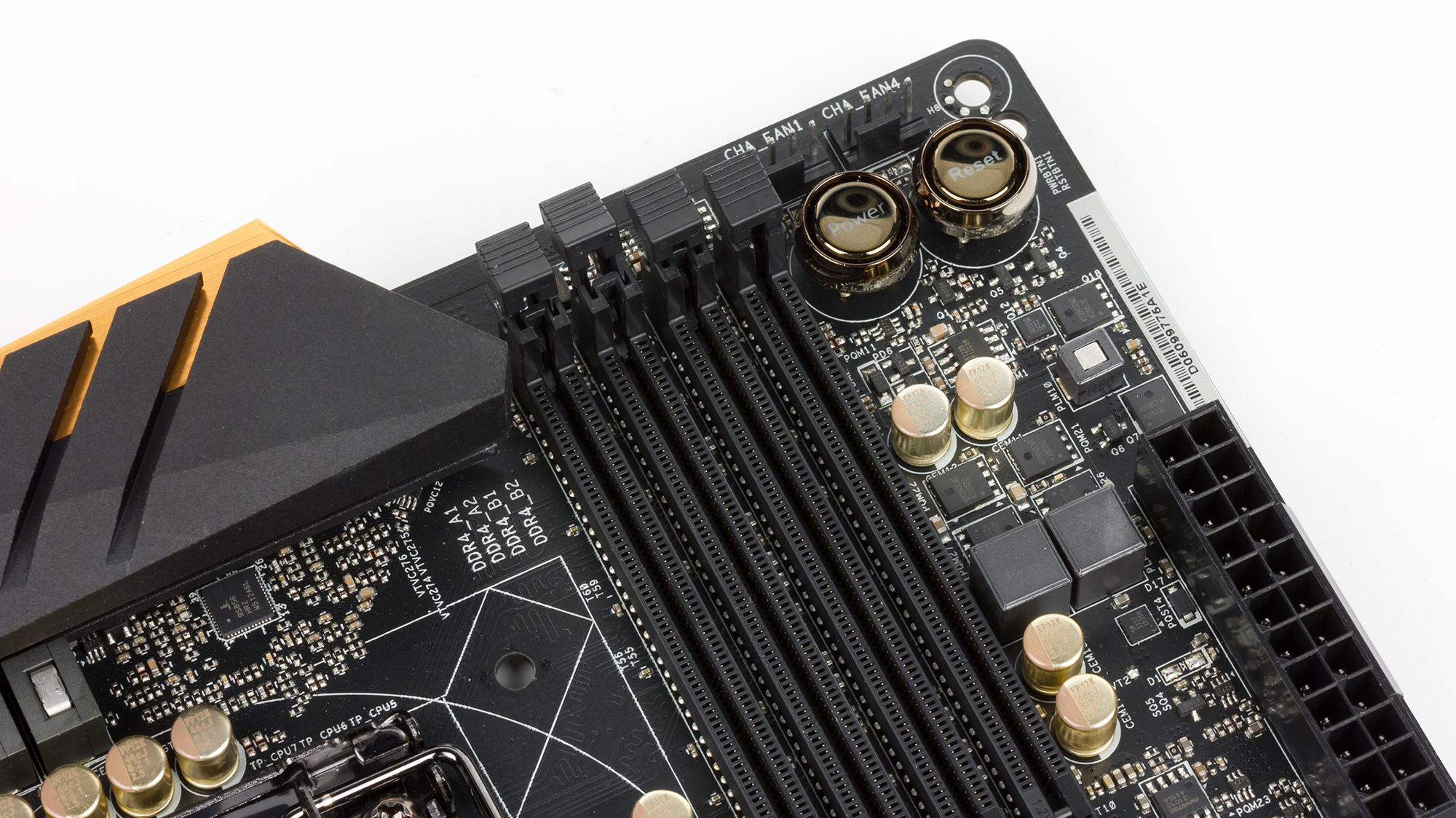

Если говорить о дополнительных особенностях платы ASRock Z170 Extreme6, то стоит отметить наличие кнопок включения и перезагрузки, а также индикатора POST-кодов. Имеется и традиционная кнопка Clear CMOS, которая вынесена на заднюю панель платы.

Отметим также и трехконтактный разъем с перемычкой, позволяющий выбирать микросхему BIOS для загрузки и работы (на плате распаяны две микросхемы BIOS).

Система питания

Как и большинство плат, модель ASRock Z170 Extreme6 имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

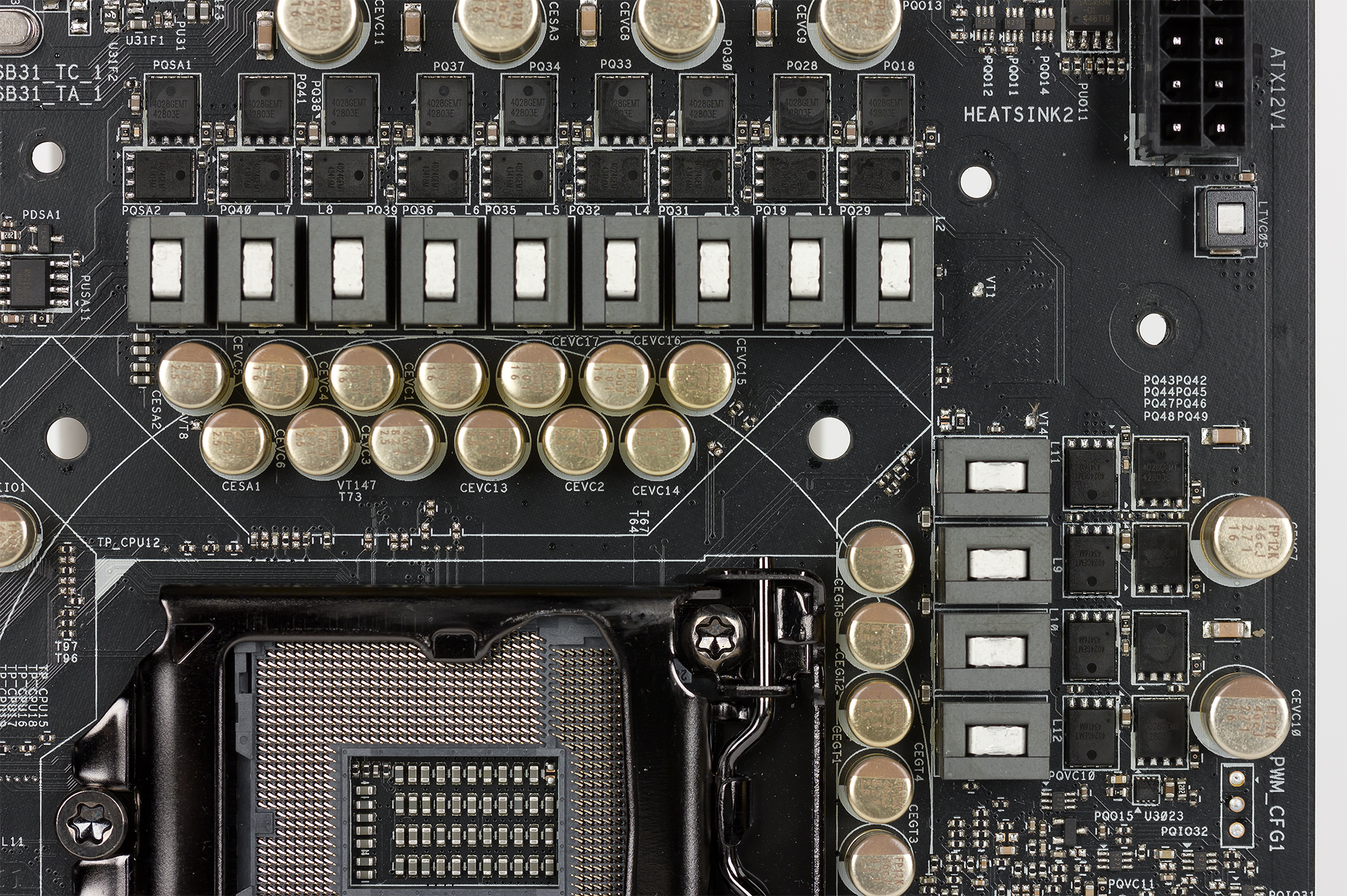

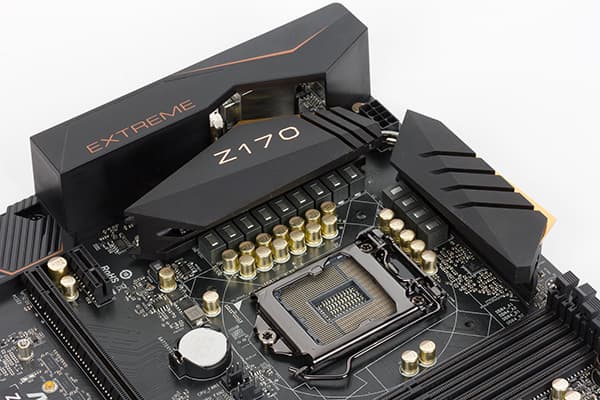

Регулятор напряжения питания процессора на плате является 12-канальным и основан на 7-фазном (4+3) PWM-контроллере Intersil ISL95856.

Система охлаждения

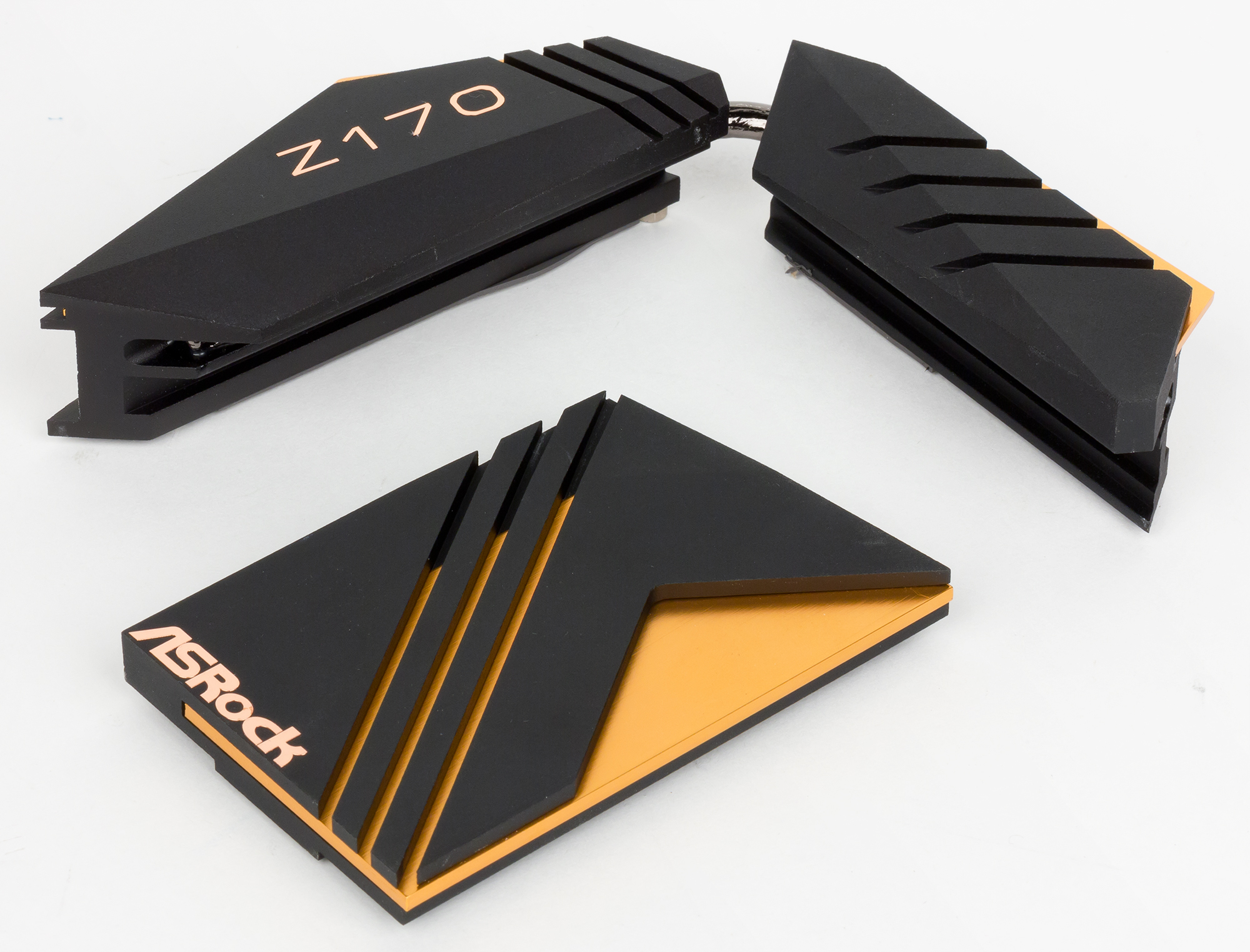

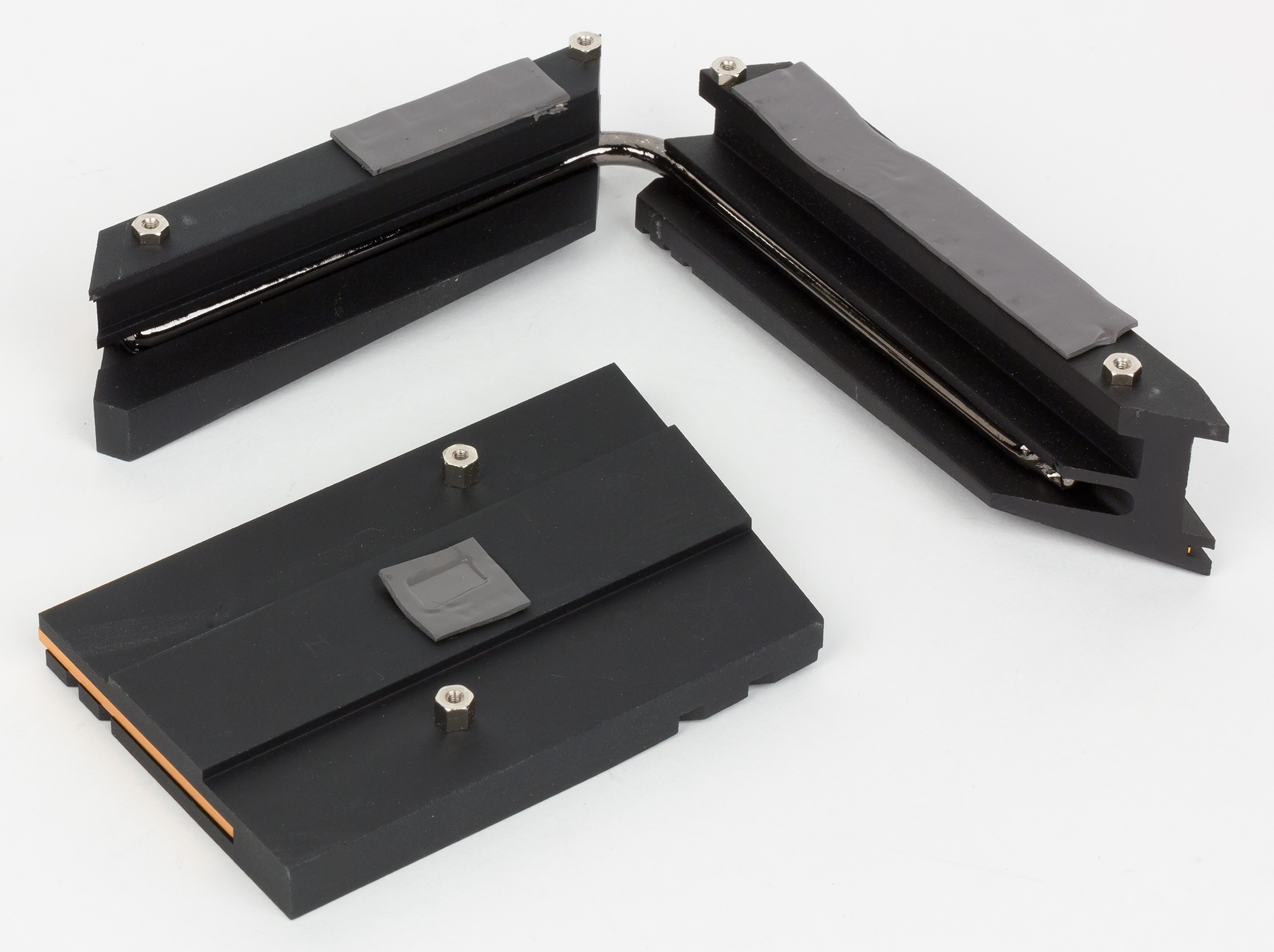

Для охлаждения различных тепловыделяющих компонентов на плате ASRock Z170 Extreme6 предусмотрено в совокупности два радиатора. Один отдельный радиатор установлен на чипсете, а другой состоит из двух частей, связанных тепловой трубкой и соединенных в форме буквы «Г». Этот радиатор отводит тепло от MOSFET-транзисторов регулятора напряжения питания процессора.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов (включая и вентилятор кулера процессора). Традиционно, скорость любого корпусного вентилятора и вентилятора кулера процессора можно настраивать через UEFI BIOS.

Аудиоподсистема

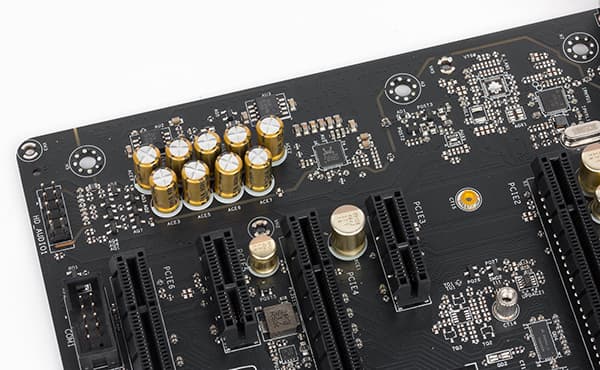

На плате ASRock Z170 Extreme6 аудиоподсистема основана на аудиокодеке Realtek ALC1150. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону. Для наушников имеется операционный усилитель TI NE5532 (поддержка наушников с импедансом 600 Ом). Маркетинговое название аудиоподсистемы на этой плате — Purity Sound 3.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате ASRock Z170 Extreme6 получил оценку «Посредственно». И действительно, если посмотреть на результаты тестирования звукового тракта, то они откровенно никудышные. Потенциал аудиокодека Realtek ALC1150 тут явно не реализован.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,14
Очень хорошо
Уровень шума, дБ (А)
−66,2
Посредственно
Динамический диапазон, дБ (А)
66,2
Посредственно
Гармонические искажения, %
0,034
Хорошо
Гармонические искажения + шум, дБ (A)
−61,4
Плохо
Интермодуляционные искажения + шум, %
0,112
Посредственно
Взаимопроникновение каналов, дБ
−60,6
Посредственно
Интермодуляции на 10 кГц, %
0,123
Посредственно
Общая оценка
Посредственно

UEFI BIOS

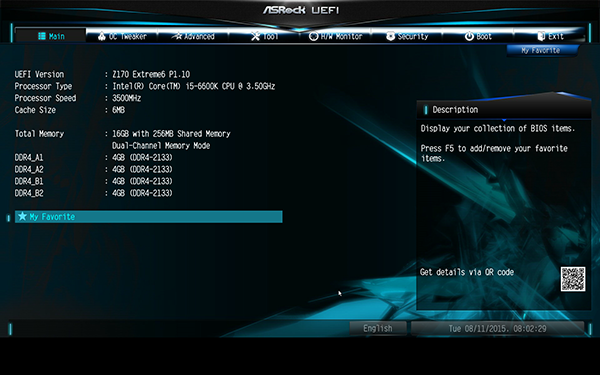

В заключение рассмотрим особенности настройки платы ASRock Z170 Extreme6 через UEFI BIOS.

И по функциональным возможностям, и по интерфейсу UEFI BIOS на плате ASRock Z170 Extreme6 мало чем отличается от UEFI BIOS на других платах ASRock. Отличия связан лишь с особенностями нового чипсета Intel Z170.

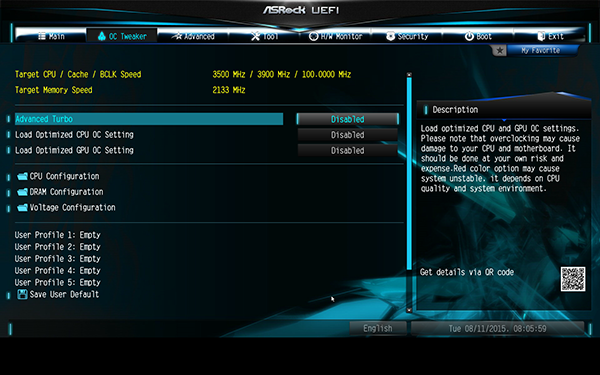

Для разгона процессора и памяти в UEFI BIOS традиционно предусмотрена вкладка OC Tweaker.

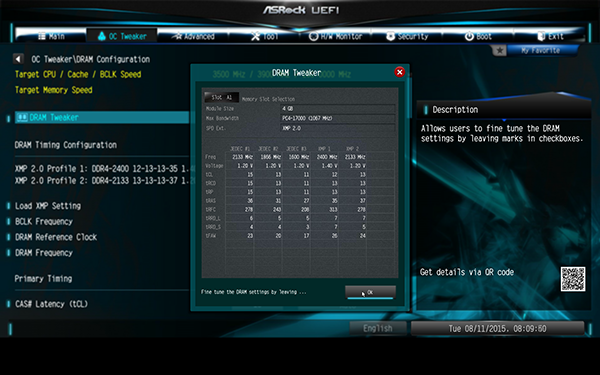

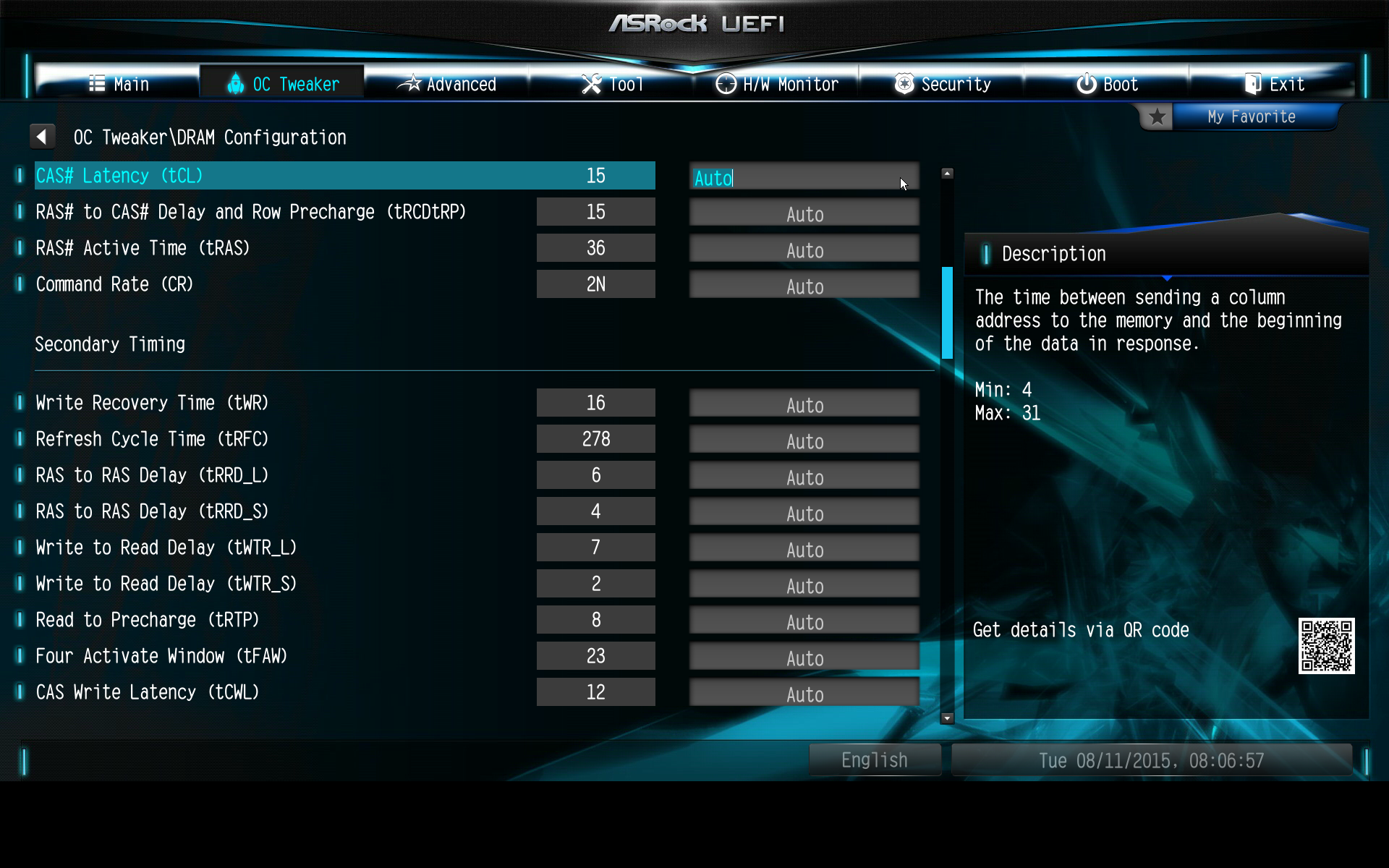

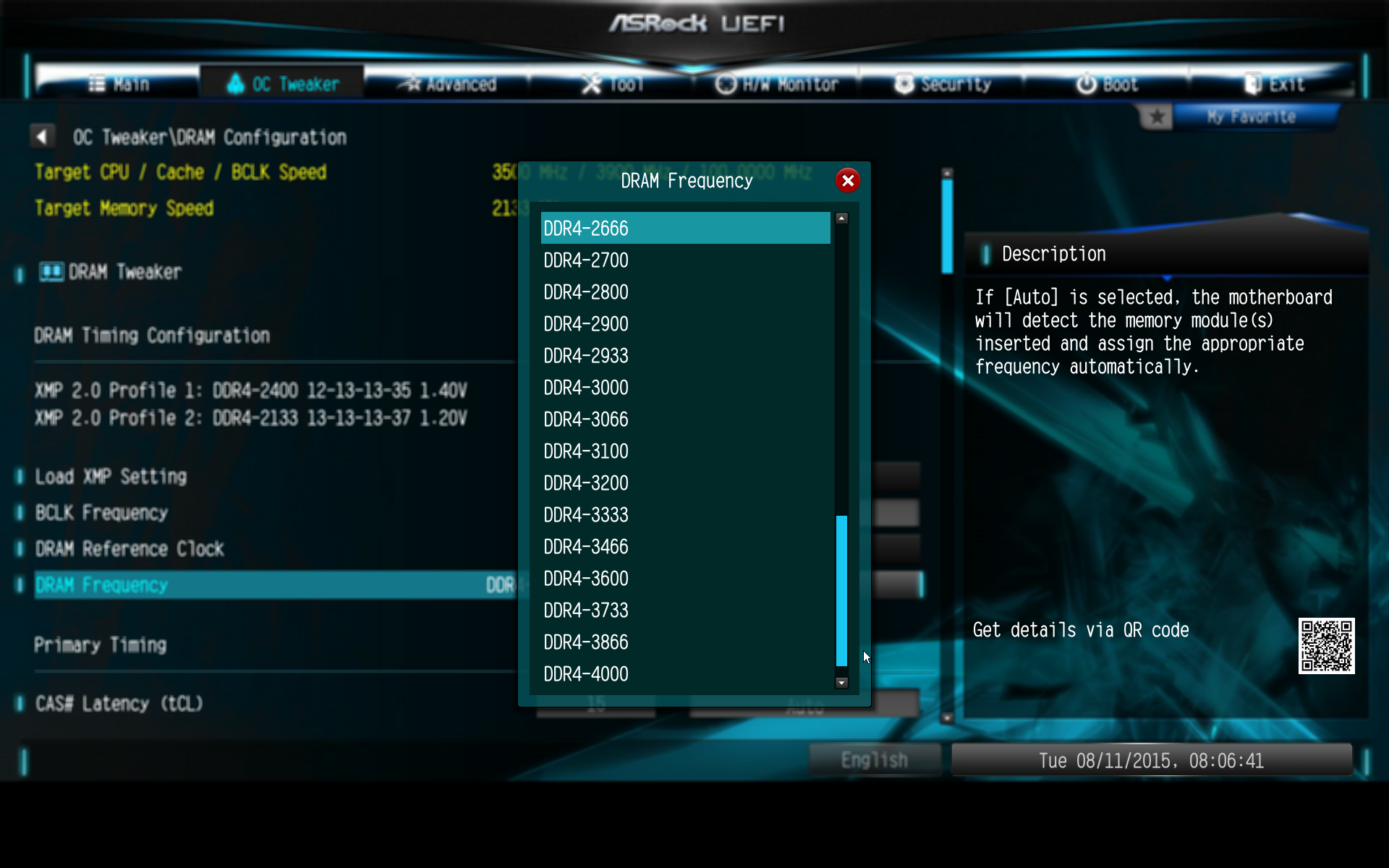

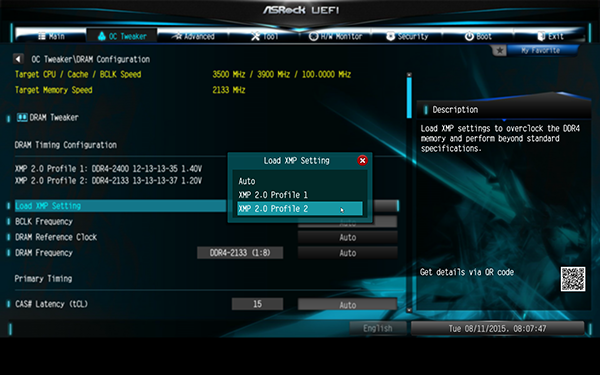

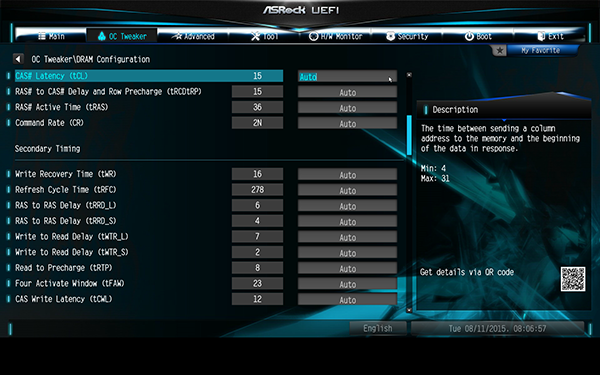

На этой вкладке можно установить частоту памяти DDR4 вплоть до 4000 МГц. Конечно же, имеется возможность настройки таймингов памяти и активировать XMP профиль.



Кроме того, имеется возможность просмотреть подробную информацию о каждом модуле памяти.

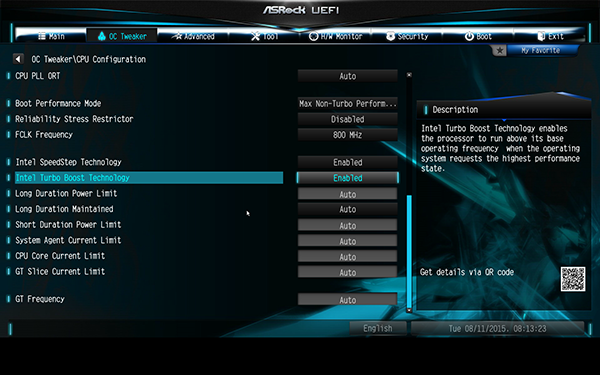

Также на вкладке OC Tweaker имеется возможность настраивать технологию Intel Turbo Boost.

При активированной технологии Intel Turbo Boost разгон процессора можно производить путем изменения коэффициента умножения (для процессора с разблокированным коэффициентом умножения). Причем можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора и задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

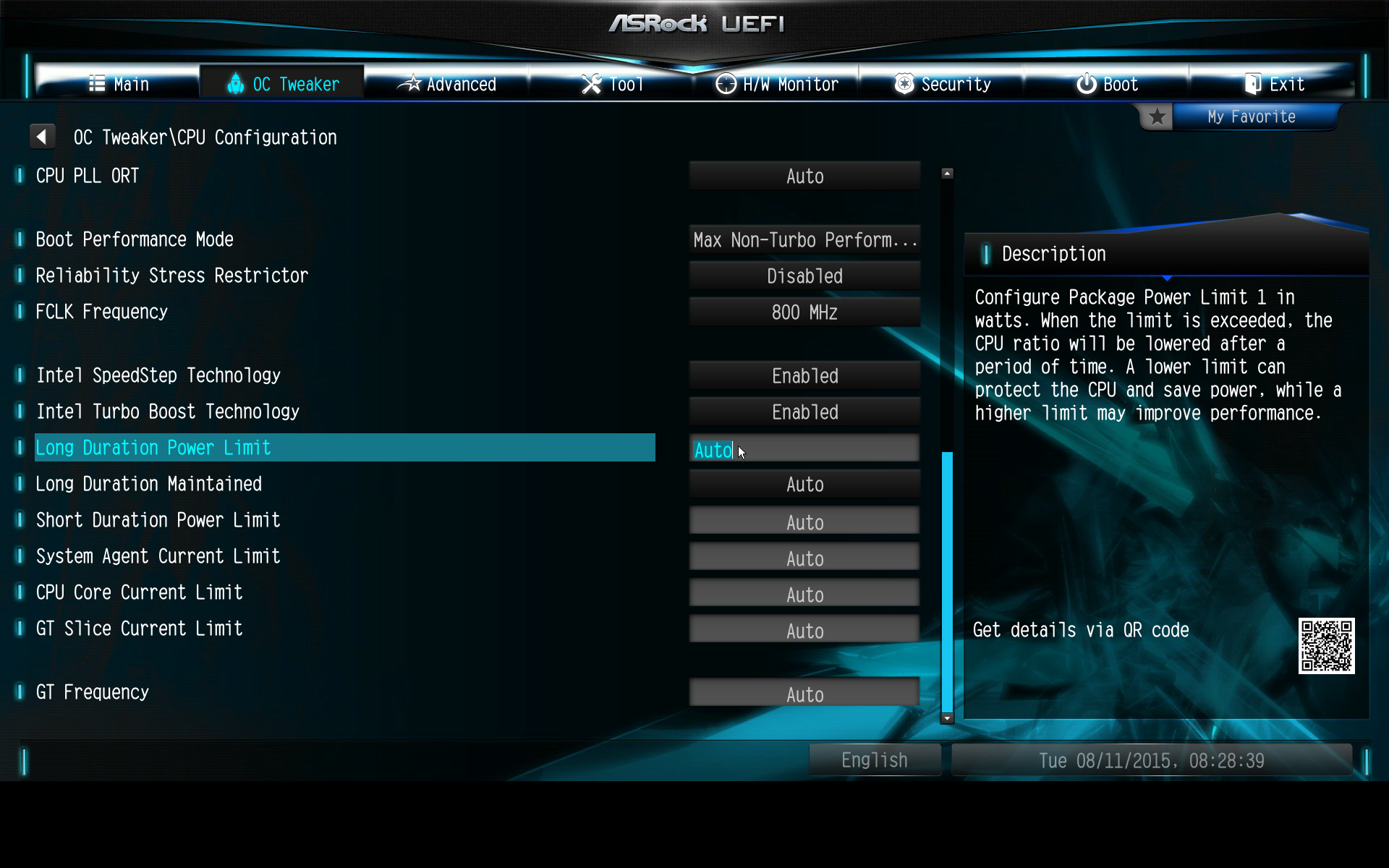

В обоих вариантах имеется возможность настройки режима Intel Turbo Boost по максимальному энергопотреблению (кратковременная и длительная нагрузка, предельное время длительной нагрузки) и току.

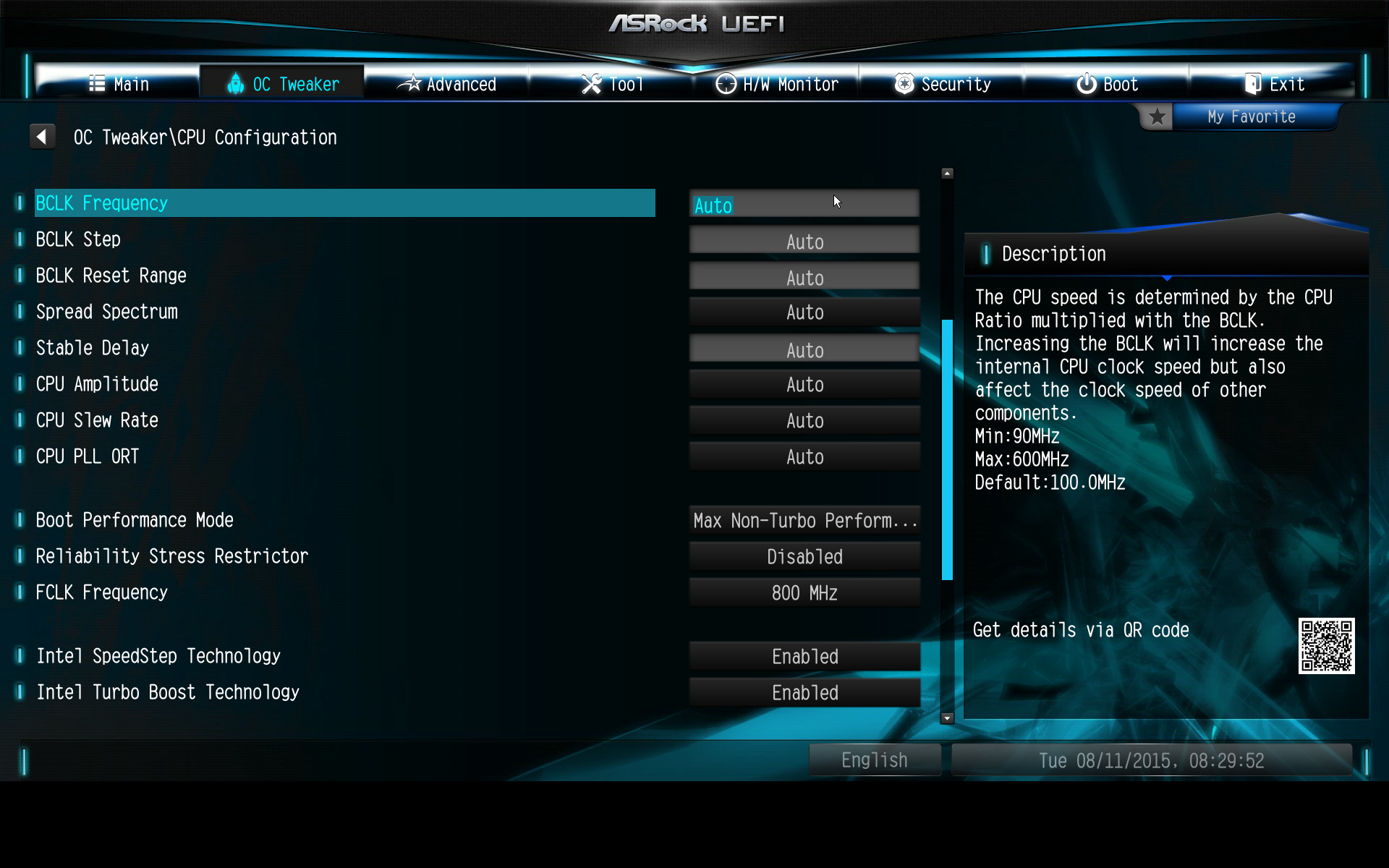

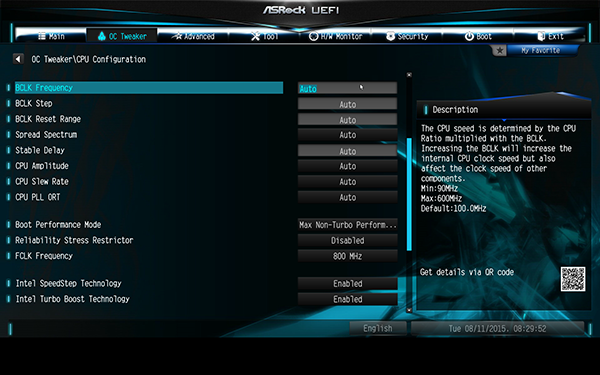

Разгон процессора возможен не только путем увеличения коэффициента умножения, но и за счет изменения опорной частоты для ядер процессора. На вкладке OC Tweaker можно задавать частоту BCLK Frequency в диапазоне от 90 до 600 МГц.

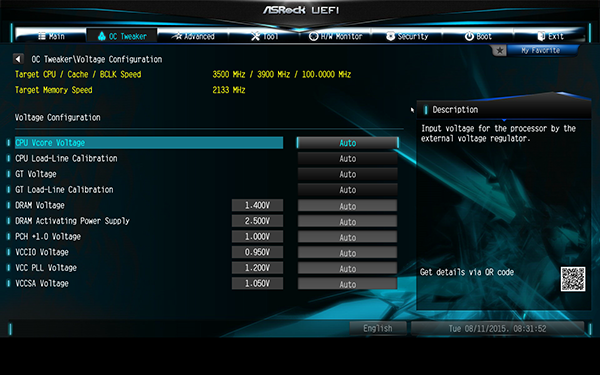

Также в разделе OC Tweaker можно настраивать регулятор напряжения питания процессора и памяти.

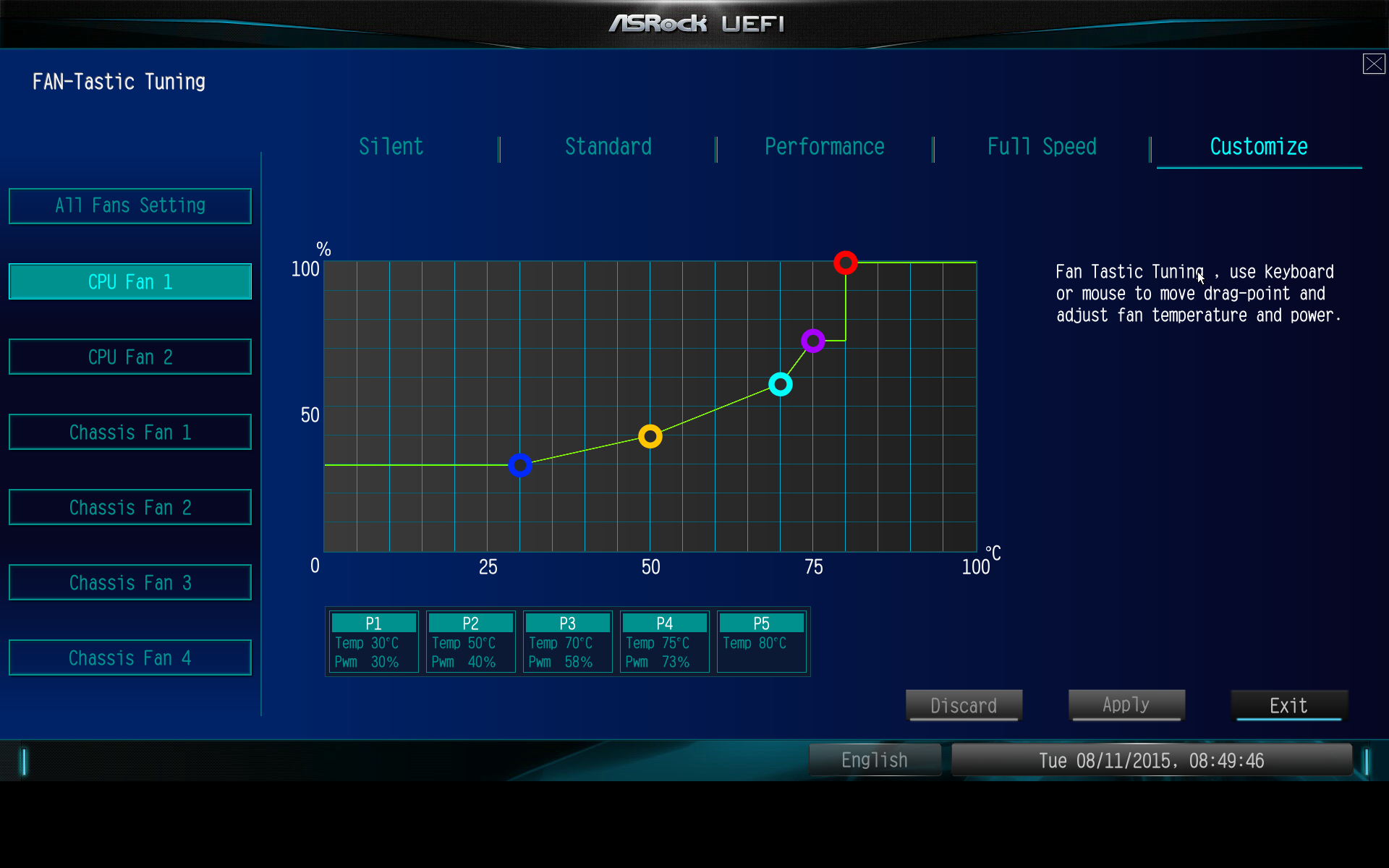

Еще одна полезная настройка в UEFI BIOS — возможность управления режимом работы всех подключенных к плате вентиляторов через утилиту FAN-Tastic Tuning (вкладка H/W Monitor). Для всех вентиляторов имеется возможность выбрать один из четырех предустановленных скоростных режимов работы (Full Speed, Performance, Standart, Silent Mode) или по четырем точкам построить график зависимости скорости вращения вентилятора от температуры процессора или материнской платы.

Скорость вращения вентилятора задается в процентах (от 0% до 100%), а температура каждой точки меняется в диапазоне от 30 до 75 °С.

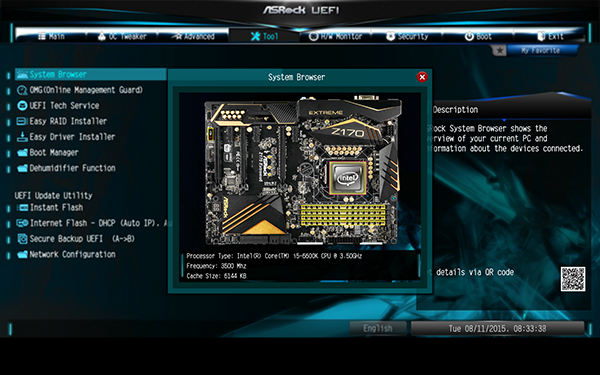

В разделе Tool можно просмотреть информацию об установленных на плате модулях памяти, процессоре и т.д.

Кроме того, в этом же разделе имеется возможность запустить утилиту обновления UEFI BIOS. Можно обновить UEFI BIOS через интернет, а можно стандартным образом, вставив USB-флэшку с новой версией UEFI BIOS.

Кроме того, на этой же вкладке имеется и утилита Easy Driver Installer, которая предназначена для установки драйверов через интернет. Для этого потребуется подключения компьютера к интернету и USB-флэш накопитель, на который будет скачиваться утилита LiveUpdate. После скачивания этой утилиты, она автоматически запускается и скачиваются все необходимый драйвера.

Мы попытались воспользоваться утилитой Easy Driver Installer. Впечатление неоднозначное. С одной стороны, работает. Но работает очень медленно и скачать драйвера с сайта производителя обычным способом получается в разы быстрее.

Выводы

Подведем итог. В целом плата ASRock Z170 Extreme6 вполне функциональная. Каких-либо недостатков и «глюков» мы не выявили.

Это модель без излишних «наворотов», в которой реализовано чуть больше, чем предусмотрено чипсетом Intel Z170 (дополнительный SATA-контроллер и контроллер USB 3.1). В то же время, тех функциональных возможностей, которые предоставляет ASRock Z170 Extreme6, будет вполне достаточно для подавляющего числа пользователей. Эта плата позволяет создавать производительные компьютеры с широкими функциональными возможностями, она прекрасно подойдет для мощных игровых ПК и имеет стандартные возможности для разгона системы.


Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
