Игровая материнская плата ASRock Fatal1ty Z97X Killer


Совсем недавно мы уже рассматривали новую материнскую плату компании ASRock, которая относится к игровой серии Fatal1ty: ASRock Fatal1ty H97 Killer на чипсете Intel H97. Впрочем, насколько корректно позиционировать эту плату как игровую — вопрос довольно спорный. В этой статье мы рассмотрим еще одну игровую плату ASRock, но уже на топовом чипсете Intel Z97 — ASRock Fatal1ty Z97X Killer.

Комплектация и упаковка

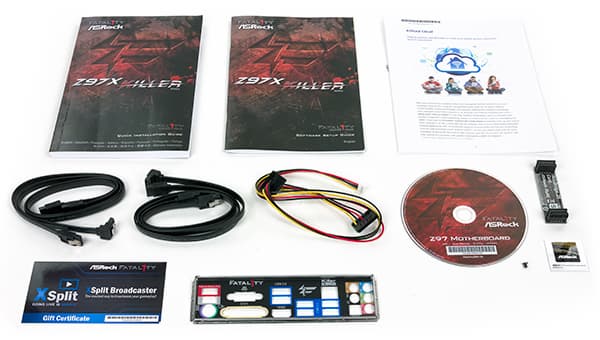

Плата ASRock Fatal1ty Z97X Killer поставляется в довольно скромной компактной картонной коробке, на которой расписаны все ее достоинства и даже приводится краткая спецификация. Комплект поставки минимальный: кроме самой платы имеется лишь инструкция пользователя, DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), заглушка задней панели платы, мостик SLI и специальный кабель HDD Saver Cable (о его назначении мы расскажем далее). Как видим, комплектация довольно скромная.


Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Fatal1ty Z97X Killer приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh, Broadwell
Процессорный разъем
LGA1150
Чипсет
Intel Z97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Qualcomm Atheros Killer E2200
Слоты расширения
1 × PCI Express 3.0 x16/x8
1 × PCI Express 3.0 x8/x4
1 × PCI Express 3.0 x4
3 × PCI Express 2.0 x1
1 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с
1 × SATA Express
USB-разъемы
8× USB 3.0
6 × USB 2.0
Разъемы на задней панели
1 × HDMI
1 × DVI-D
1 × VGA (D-Sub)
1 × S/PDIF (оптический, выход)
6 × USB 3.0
2 × USB 2.0
1 × RJ-45
5 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
дополнительный периферийный разъем питания для шины PCIe

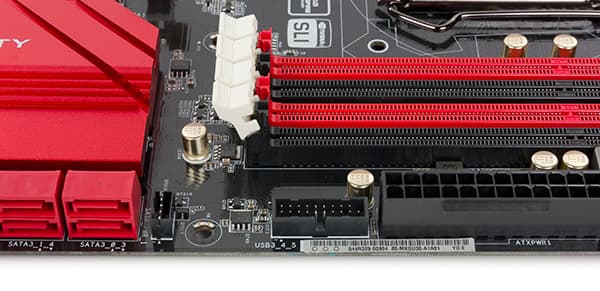

разъем HDD Saver Connector
6 × SATA 6 Гбит/с
1 × SATA Express
2 × разъема для подключения 4-контактных вентиляторов
4 × разъема для подключения 3-контактного вентилятора
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
Форм-фактор
ATX (305×244 мм)

Форм-фактор

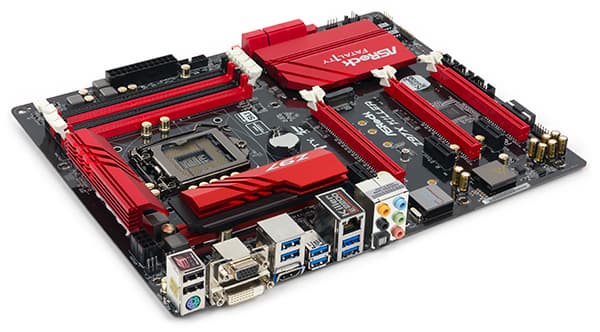

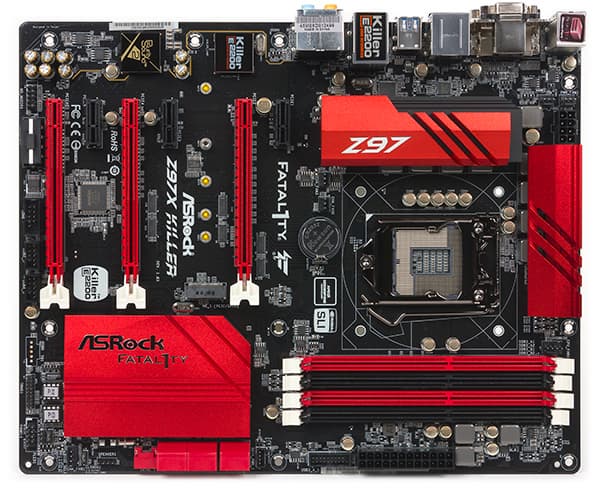

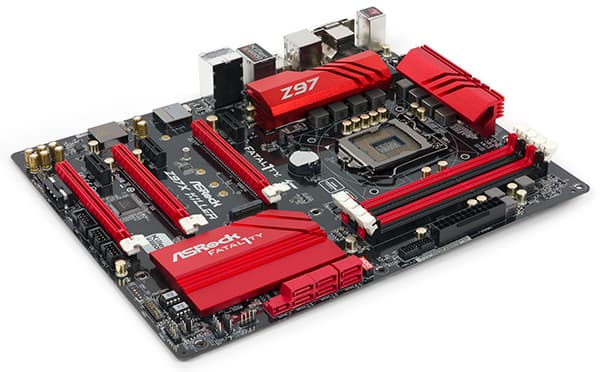

Плата ASRock Fatal1ty Z97X Killer выполнена в полноценном форм-факторе ATX (305 × 244 мм), а для ее монтажа в корпус предусмотрены деcять отверстий.

Чипсет и процессорный разъем

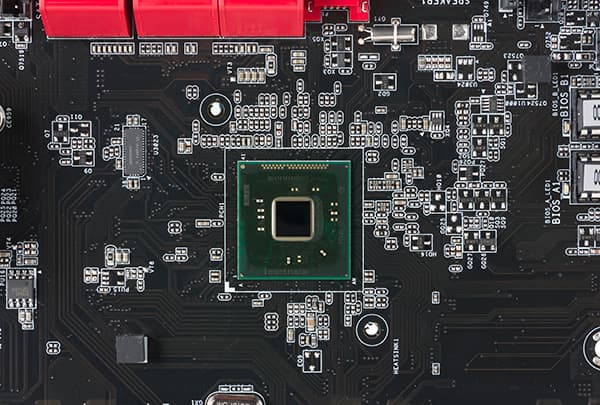

Плата ASRock Fatal1ty Z97X Killer основана на чипсете Intel Z97 и поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell), обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) и будет поддерживать процессоры Intel Core пятого поколения (кодовое наименование Broadwell).

Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом, что удобно при установке модулей памяти. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате ASRock Fatal1ty Z97X Killer предусмотрены три слота с форм-фактором PCI Express x16 и три слота PCI Express 2.0 x1.


Слоты с форм-фактором PCI Express x16 выполнены с использованием 16 линий PCI Express 3.0 процессора Haswell. Напомним, что чипсет Intel Z97 позволяет группировать 16 линий PCI Express 3.0 процессора Haswell в один слот PCI Express 3.0 x16 либо два слота PCI Express 3.0 x8, либо один слот PCI Express 3.0 x8 и два слота PCI Express 3.0 x4.

На плате ASRock Fatal1ty Z97X Killer группировка портов PCI Express 3.0 реализована следующим образом. Первый слот, ближайший к процессору, может работать в режимах x16 и x8, второй слот — в режимах x8 и x4, а третий слот — только в режиме x4. Для переключения режимов работы применяются мультиплексоры/демультиплексоры TI HD3SS3415. Если задействуется только первый слот с форм-фактором PCI Express 3.0 x16, то он будет работать на скорости x16, если задействуются первый и второй слоты, то они будут функционировать на скорости x8, ну а если используются одновременно три слота, то первый слот будет функционировать на скорости x8, а второй и третий — на скорости x4.

Конечно же, при таком количестве слотов PCI Express x16 плата поддерживает возможность объединения нескольких видеокарт (режимы Nvidia SLI и AMD CrossFire).

Слоты с форм-фактором PCI Express x1 реализованы с использованием портов PCI Express 2.0 чипсета Intel Z97.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется разъем HDMI (максимальное разрешение 4096×2160@24 Гц), разъем DVI-D и VGA (D-Sub) (максимальное разрешение 1920×1200@60 Гц).

SATA-порты, разъемы SATA Express и M.2

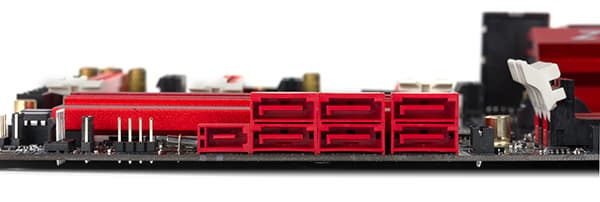

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет контроллера.

Из шести портов SATA 6 Гбит/с два порта входят в состав разъема SATA Express (естественно, что эти два порта могут использоваться не только в составе разъема SATA Express, но и отдельно). Ну и естественно, что все шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Отметим, что в разъеме SATA Express, кроме двух портов SATA 6 Гбит/с, задействуется еще и два чипсетных порта PСI Express 2.0.

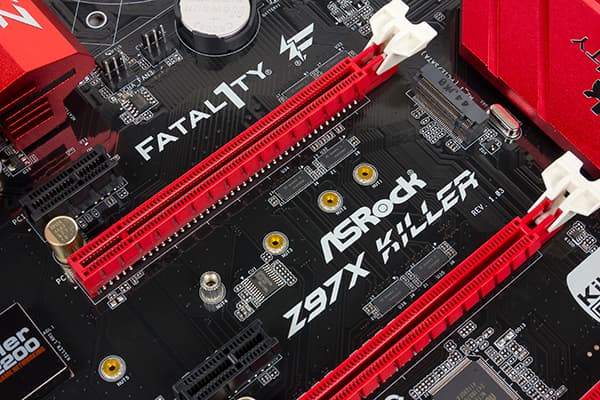

Также на плате ASRock Fatal1ty Z97X Killer имеется и разъем M.2, поддержка которого реализована на уровне чипсета Intel Z97. Следует особенно подчеркнуть, что данный разъем позволяет подключать накопители с разъемом M.2 различной длины. Поддерживается типоразмер 2230/ 2242/2260/2280/22110. И, что немаловажно, этот разъем поддерживает как устройства SATA 6 Гбит/с, так и устройства PCIe x2. Соответственно, для реализации разъема M.2 задействуется два порта PСI Express 2.0 и порт SATA 6 Гбит/с.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате ASRock Fatal1ty Z97X Killer предусмотрено восемь портов USB 3.0 и шесть портов USB 2.0. Причем, шесть портов USB 3.0 и два порта USB 3.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы (один разъем для подключения портов USB 3.0 и два разъема для подключения портов USB 2.0).

Шесть портов USB 3.0 и все порты USB 2.0 реализованы на базе чипсета Intel Z97 (всего чипсет Intel Z97 поддерживает до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0). Ну а для реализации еще двух портов USB 3.0 используется контроллер ASMedia ASM1042A. Причем, два порта от контроллера ASMedia ASM1042A выведены на заднюю панель платы.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате ASRock Fatal1ty Z97X Killer реализован гигабитный интерфейс на базе сетевого контроллера Qualcomm Atheros Killer E2200. Напомним, что некоторые производители (ASRock, MSI) предпочитают именно этот контроллер в своих игровых решениях, мотивируя это тем, что он оптимизирован для для онлайн-игр и потребления онлайн-контента (видео, аудио и т.п.), поскольку позволяет динамически подстраиваться под интернет-трафик и обеспечивать минимальные задержки в сетевых играх. Кроме того, имеется возможность устанавливать приоритеты для сетевых приложений. В то же время, лидер рынка — компания Asus — в своих игровых платах использует сетевой контроллер Intel, приводя результаты сравнения с Qualcomm Atheros Killer E2200, из которых следует, что контроллер Intel лучше оптимизирован для онлайн-игр.

Как это работает

Если подсчитать количество контроллеров, разъемов и слотов, использующих линии PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. На три слота PCI Express 2.0 x1 требуется три линии PCI Express 2.0. Еще по одной линии PCI Express 2.0 задействуют сетевой контроллер Qualcomm Atheros Killer E2200 и USB-контроллер ASMedia ASM1042A. Ну и по две линии требуется под M.2 и разъем SATA Express.

В результате получаем, что для того, чтобы все это работало одновременно, требуется 9 линий PCI Express 2.0. Однако в чипсете Intel Z97 общее количество линий PCI Express 2.0 не может превышать восьми (от шести до восьми линий PCI Express 2.0 с учетом технологии Flexible IO).

Нехватка линий PCI Express 2.0 в случае платы ASRock Fatal1ty Z97X Killer решается следующим образом. Разъем SATA Express разделяем с разъемом M.2 и двумя портами SATA 6 Гбит/с, входящими в состав разъема SATA Express. То есть если используется разъем SATA Express, то разъем M.2 будет недоступен, и наоборот. Таким образом, для разъема M.2 и разъема SATA Express в совокупности требуется только две линии PCI Express 2.0, а значит, для реализации всех разъемов и контроллеров на плате ASRock Fatal1ty Z97X Killer требуется только семь линий PCI Express 2.0.

Теперь рассмотрим, каким образом выполняется правило 18 высокоскоростных портов ввода/вывода — в чипсете Intel Z97 может быть суммарно реализовано не более 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA, USB 3.0).

Прежде всего отметим, что 6 чипсетных портов USB 3.0, а также четыре порта SATA 6 Гбит/с и пять портов PCI Express 2.0 строго фиксированы, а еще два порта могут быть сконфигурированы как порты SATA 6 Гбит/с или PCI Express 2.0 (технология Flexible I/O). Все зависит от того, какой разъем задействуется (SATA Express или M.2) и какое устройство (PCIe или SATA) подключается к этим разъемам. Если к разъему SATA Express или M.2 подключается SATA-утройство, то два высокоскоростных порта конфигурируются как два порта SATA 6 Гбит/с. Если же к этим разъемам подключается PCIe устройства, то два высокоскоростных порта конфигурируются как два порта PCI Express 2.0. И в любом случае на плате ASRock Fatal1ty Z97X Killer реализовано только 17 чипсетных высокоскоростных портов ввода/вывода: 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 7 портов PCI Express 2.0 или же 6 портов USB 3.0, 6 портов SATA 6 Гбит/с и 5 портов PCI Express 2.0.

Схема подключения всех контроллеров слотов и разъемов к чипсету Intel Z97 показана на рисунке.

Дополнительные особенности

Среди дополнительных особенностей платы ASRock Fatal1ty Z97X Killer можно отметить наличие разъема PS/2 для подключения мыши и клавиатуры и разъема для подключения COM-порта на выносной планке. Кроме того, есть и специфический разъем, расположенный рядом с разъемами SATA, называемый HDD Saver Connector. Разъем довольно необычный, поскольку на платах других производителей подобные разъемы пока не замечены. К этому разъему в комплекте с платой поставляется и специальный кабель HDD Saver Cable, который позволяет подключить питание одного или двух SATA-накопителей. То есть с одной стороны, этот кабель подключается к разъему HDD Saver Connector, а с другой — к разъемам питания SATA-накопителей. Смысл этого разъема заключается лишь в том, что подключенные к нему накопители с помощью специальной утилиты можно отключать. Дальше в документации говориться о том как это здорово, поскольку это экономит электроэнергию, делает подключенные накопители "невидимыми" (при их программном отключении) и, конечно же, продлевает время жизни накопителя. Насколько востребован будет такой разъем — время покажет, но по-любому, лишним он не будет.

Никаких других особенностей (типа наличия кнопки включения и перезагрузки, индикатора POST-кодов и т.д.) на плате нет.

Система питания

Для подключения блока питания на плате ASRock Fatal1ty Z97X Killer предназначены 24-контактный и 8-контактный разъемы.

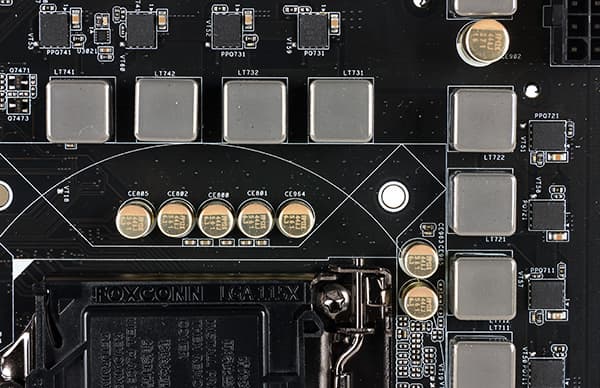

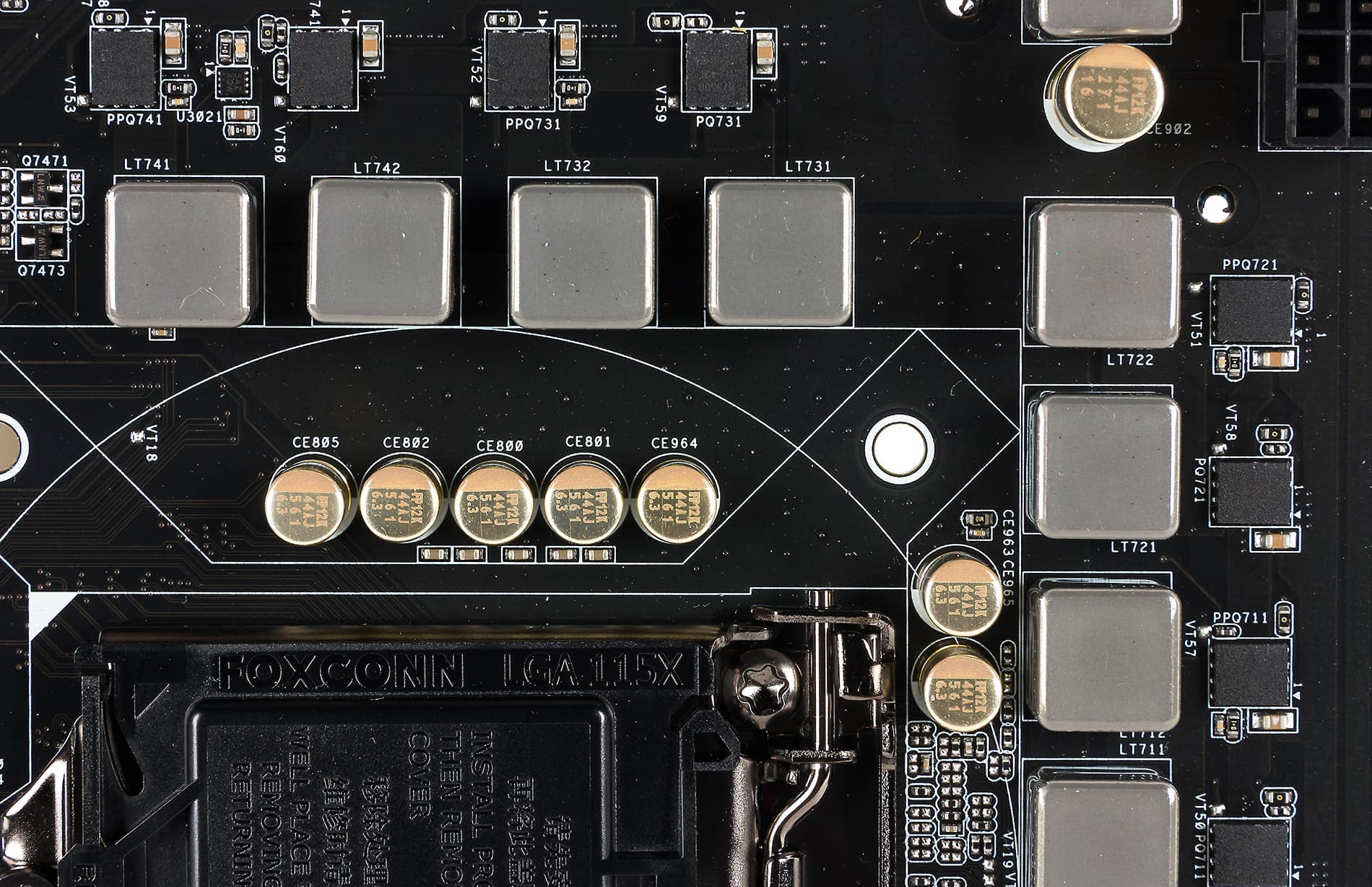

Регулятор напряжения питания процессора является 8-канальным и основан на 4-фазном PWM-контроллере Intersil ISL95820. Сами каналы питания построены с применением NexFet MOSFET-транзисторов.

Система охлаждения

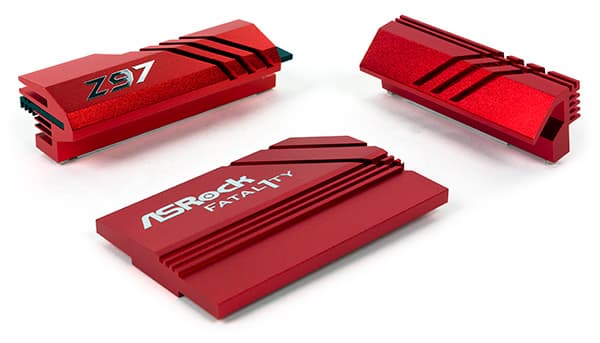

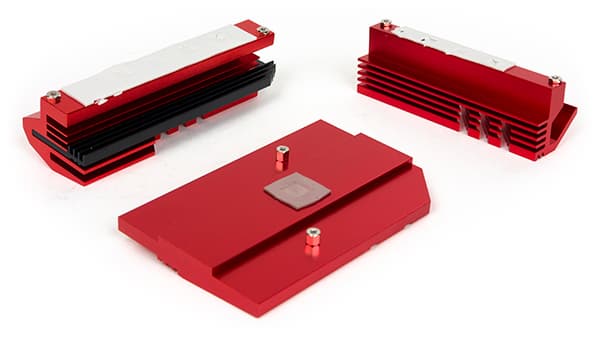

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора на плате используется радиатор. Также имеется отдельный радиатор, установленный на чипсете.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) и четыре трехконтактных разъема для подключения вентиляторов.

Аудиоподсистема

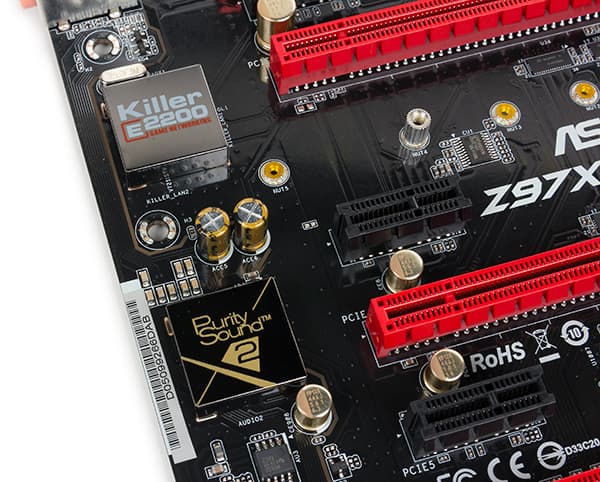

Аудиоподсистема материнской платы ASRock Fatal1ty Z97X Killer включает в себя 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. Кроме того, имеется отдельный усилитель для наушников TI NE5532 (с поддержкой наушников с импедансом 600 Ом) и используются особые аудиоконденсаторы с золотым напылением (Nichicon Fine Gold Series Audio Caps). Сам аудиокодек закрыт металлическим чехлом с надписью Purity Sound 2 (маркетинговое название аудиоподсистемы). На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате ASRock Fatal1ty Z97X Killer получил оценку "Очень хорошо".

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,14
Очень хорошо
Уровень шума, дБ (А)
−88,1
Хорошо
Динамический диапазон, дБ (А)
90,6
Очень хорошо
Гармонические искажения, %
0,0042
Очень хорошо
Гармонические искажения + шум, дБ (A)
−82,1
Хорошо
Интермодуляционные искажения + шум, %
0,0092
Очень хорошо
Взаимопроникновение каналов, дБ
−82,9
Очень хорошо
Интермодуляции на 10 кГц, %
0,024
Хорошо
Общая оценка
Очень хорошо

UEFI BIOS

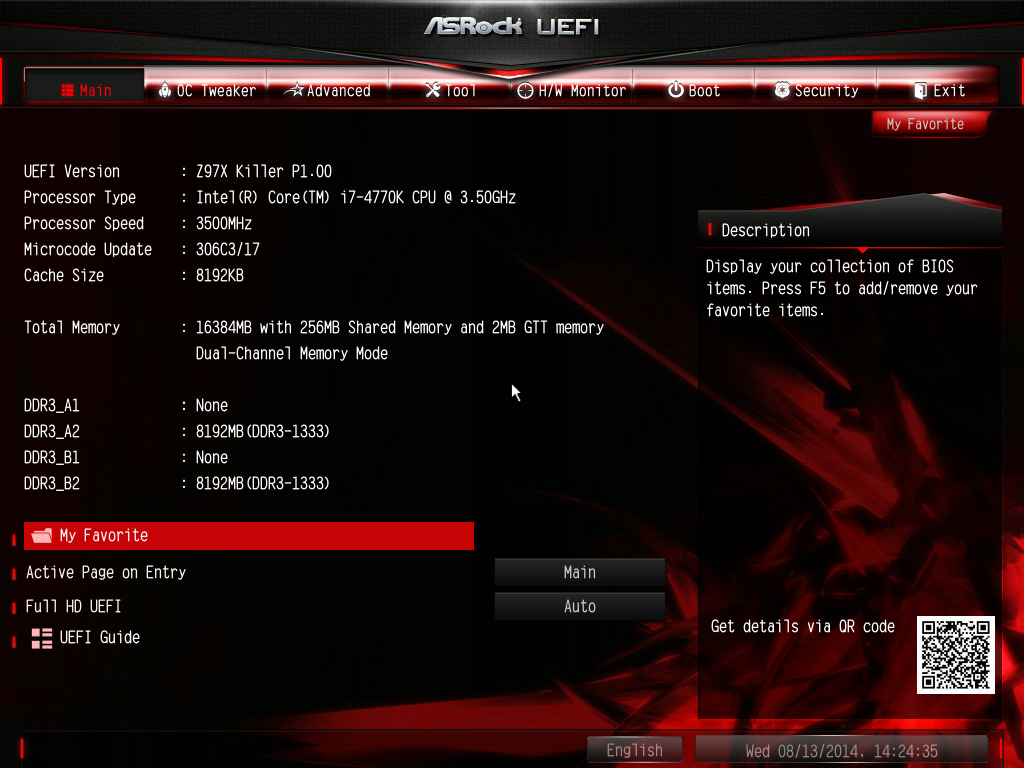

В заключение рассмотрим особенности настройки платы ASRock Fatal1ty Z97X Killer через UEFI BIOS.

На плате используются две микросхемы BIOS, и с помощью перемычки можно выбирать конкретную микросхему для загрузки.

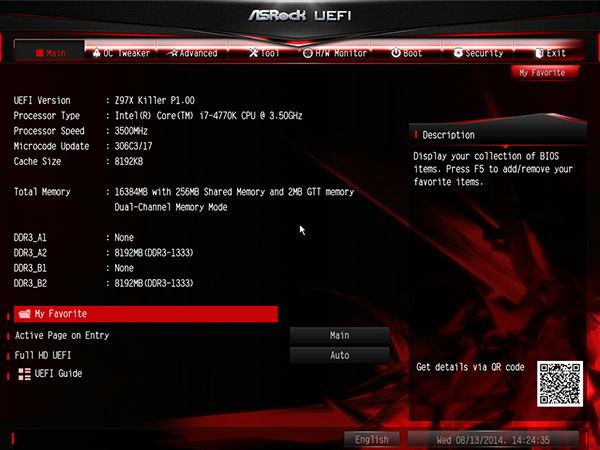

И по функциональным возможностям, и по интерфейсу UEFI BIOS на плате ASRock Fatal1ty Z97X Killer мало чем отличается от UEFI BIOS на плате ASRock Z97 Pro4. Правда, если на плате ASRock X97 Pro4 UEFI BIOS оформлен в черно-синей цветовой гамме (как и сама плата), то на плате ASRock Fatal1ty Z97X Killer интерфейс черно-красный (опять-таки, в цвет платы).

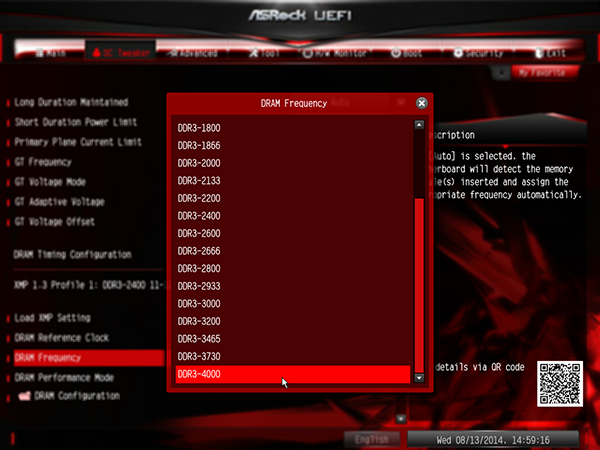

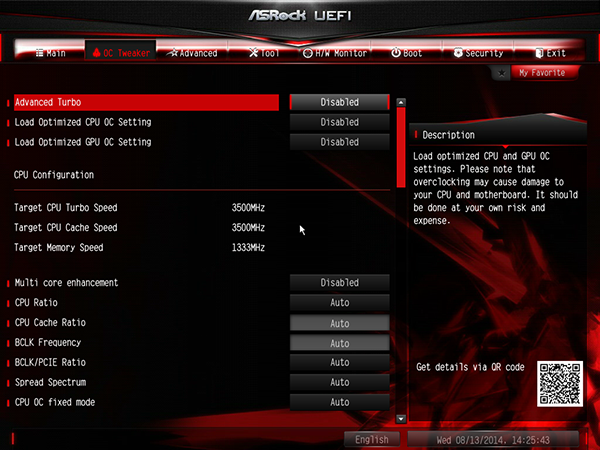

Для разгона процессора и памяти в UEFI BIOS предусмотрена вкладка OC Tweaker. На этой вкладке можно установить частоту памяти вплоть до 4000 МГц. Конечно же, имеется возможность настройки таймингов памяти, а также выбора XMP-профиля.


Также на вкладке OC Tweaker имеется возможность настраивать технологию Intel Turbo Boost.

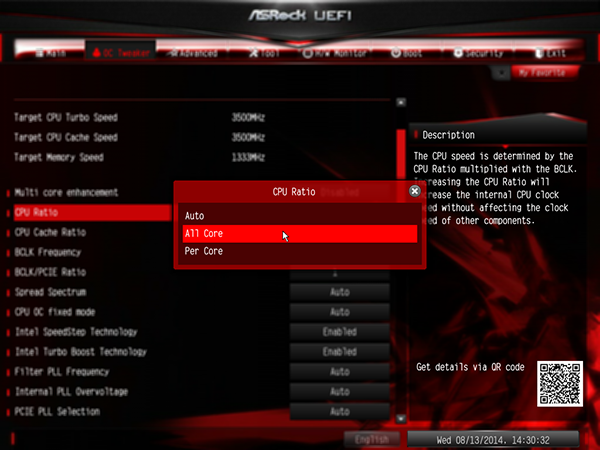

При активированной технологии Intel Turbo Boost разгон процессора K-серии (с разблокированным коэффициентом умножения) путем изменения коэффициента умножения можно реализовывать в двух режимах: задавать коэффициент умножения для каждого случая числа загруженных ядер процессора и задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

В обоих вариантах имеется возможность настройки режима Intel Turbo Boost по максимальному энергопотреблению (кратковременная и длительная нагрузка, предельное время длительной нагрузки) и току.

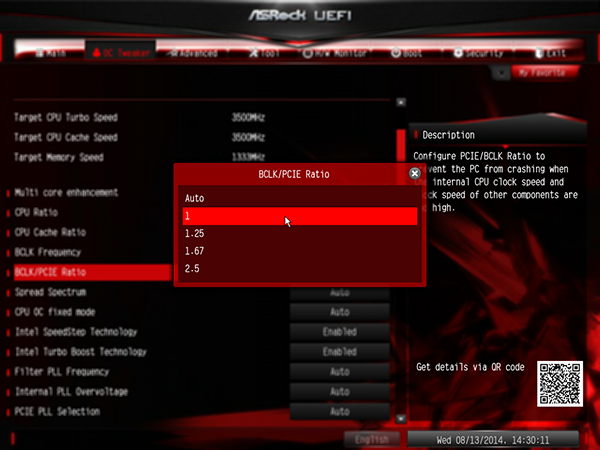

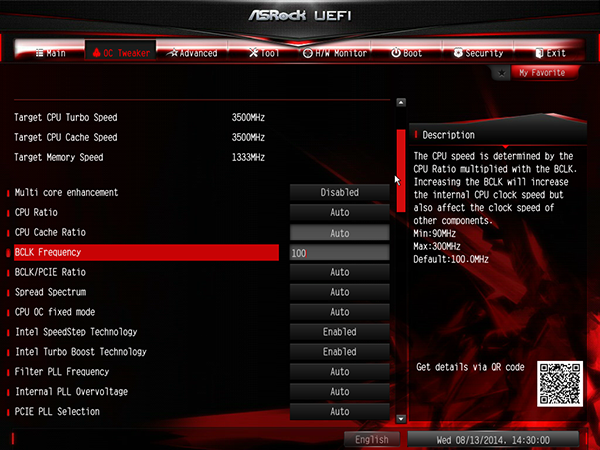

Разгон процессора возможен не только путем увеличения коэффициента умножения, но и за счет изменения опорной частоты для ядер процессора. На вкладке OC Tweaker можно задавать частоту BCLK Frequency и частотный множитель BCLK/PCIE Ratio.


Частота BCLK Frequency представляет собой опорную частоту ядер процессора, а частота PEG/DMI получается делением BCLK Frequency на частотный множитель BCLK/PCIE Ratio.

Также в разделе OC Tweaker можно отдельно задать коэффициент для кэша L3 (CPU Cache Ratio), частоту графического ядра, настраивать режимы работы интегрированного в процессор регулятора напряжения питания (IVR) и внешнего регулятора напряжения питания.

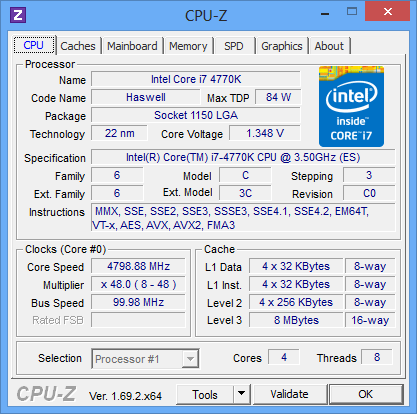

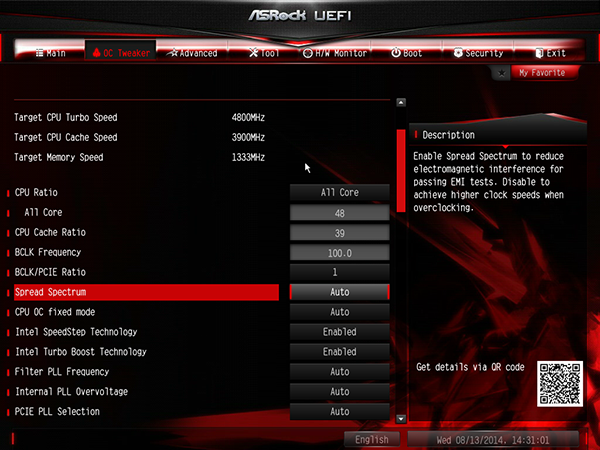

В качестве примера укажем, что процессор Intel Core i7-4770K на этой плате нам удалось разогнать только до частоты 4,8 ГГц при частоте BCLK Frequency 100 МГц и множителе BCLK/PCIE Ratio равном 1,00. Для разгона мы изменяли только коэффициент умножения (48), а все остальные параметры не изменялись (значения auto).

Отметим, что при таком разгоне напряжение питания ядер процессора устанавливается равным 1,348 В. Причем, как показала практика, это особенность всех материнских плат ASRock, которые побывали у нас на тестировании.

При загрузке процессора стресс-тестом Stress CPU (целочисленные вычисления) из пакета AIDA64 температура его ядер не превышала 85 °С, а энергопотребление составляло 84 Вт.



При загрузке процессора стресс-тестом Stress FPU, который в значительно большей степени нагревает процессор, наступал перегрев процессора и режим троттлинга. Частота процессора опускалась до 3,0 ГГц, а его энергопотребление составляло 113 Вт. Но главное, что система при этом не зависала и не «умирала».



Отметим, что результаты разгона нашего экземпляра процессора Intel Core i7-4770K на плате ASRock Fatal1ty Z97X Killer можно назвать типичными в том плане, что и на других платах ASRock с чипсетами Intel 9-й серии мы получали такие же результаты.

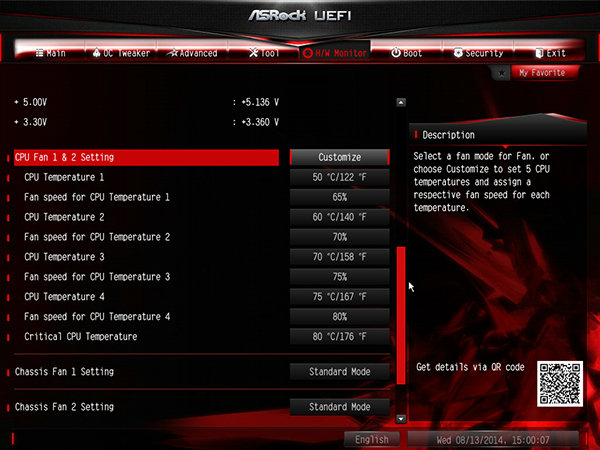

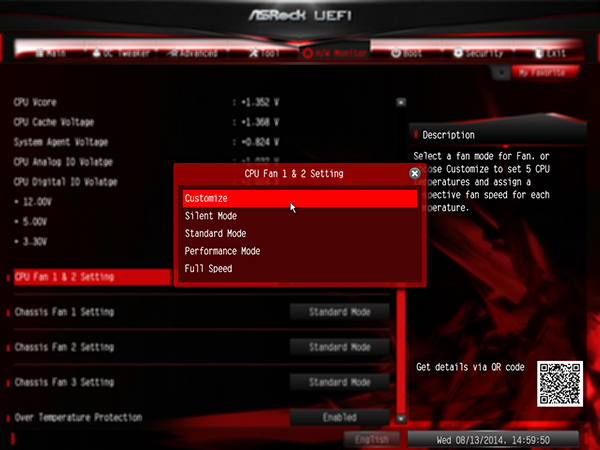

Еще одна полезная настройка в UEFI BIOS — возможность управления режимом работы подключенных к плате вентиляторов. Для двух вентиляторов кулера процессора, а также для двух дополнительных корпусных вентиляторов имеется возможность выбрать один из четырех предустановленных скоростных режимов работы (Full Speed, Performance Mode, Standart Mode, Silent Mode) или по пяти точкам построить график зависимости скорости вращения вентилятора от температуры.

Скорость вращения вентилятора задается в процентах (от 0% до 100%). Причем если речь идет о вентиляторе кулера процессора, то его скорость привязывается к температуре процессора, которая задается в диапазоне от 30 до 80 °С. Для дополнительных корпусных вентиляторов можно в качестве привязки выбрать как температуру процессора, так и температуру датчика на материнской плате (в диапазоне от 60 до 80 °С).

Выводы

Итак, давайте подведем итог. Прежде всего отметим, что в отличие от платы ASRock Fatal1ty H97 Killer, модель ASRock Fatal1ty Z97Х Killer имеет значительно больше оснований позиционироваться в качестве игрового решения. И дело отнюдь не в том, что на этой плате есть специальный USB-порт Fatal1ty для подключения игровой мыши (все это ерунда, конечно же). И даже не в том, что на плате имеется сетевой контроллер Qualcomm Atheros Killer E2200, который оптимизирован для онлайн-игр (как мы уже отмечали, не все производители склонны отдавать предпочтение этому контроллеру). Причина же состоит в том, что на плате ASRock Fatal1ty Z97Х Killer в полной мере реализовано главное преимущество чипсета Intel Z97 над чипсетом Intel H97: три слота c форм-фактором PCI Express x16 позволяют устанавливать несколько графических карт и объединять их по технологии Nvidia SLI или AMD CrossFire. Безусловно, игровой компьютер можно собрать и на базе платы, у которой всего один слот PCI Express 3.0 x16, причем в подавляющем большинстве игровых компьютеров установлена как раз одна графическая карта. В этом смысле деление материнских плат на игровые и неигровые весьма условно. Однако уж коль скоро производители пытаются ввести такую классификацию, их игровые решения должны поддерживать те технологии, которые ориентированы именно на геймеров.

В целом можно сказать, что плата ASRock Fatal1ty Z97Х Killer вполне подходит для создания высокопроизводительных игровых ПК. Она имеет неплохую аудиоподсистему, позволяет разгонять процессор, имеет все современные разъемы и слоты и обладает умеренной избыточностью.
