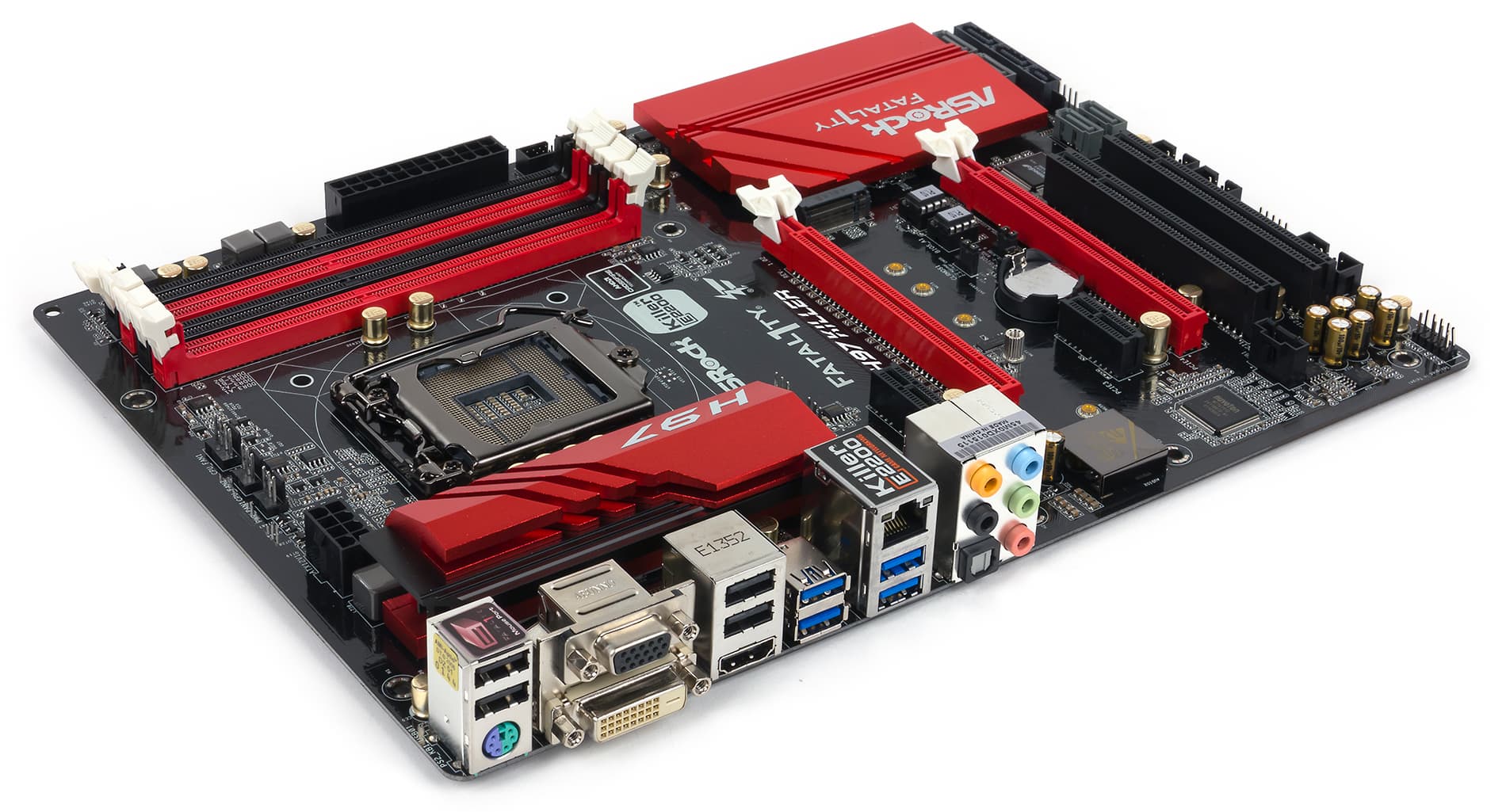

Игровая материнская плата ASRock Fatal1ty H97 Killer


ASRock Fatal1ty H97 Killer интересна прежде всего тем, что основана на чипсете Intel H97, но, тем не менее, относится к игровой серии плат компании ASRock.

Напомним, что отличий между чипсетами Intel Z97 и Intel H97 не так уж и много. Главное заключается в том, что чипсет Intel Z97 позволяет группировать 16 линий PCIe 3.0 процессора Haswell в следующих комбинациях: х16, х8/х8, х8/х4/х4. Чипсет же Intel H97 позволяет сгруппировать эти 16 линий только в слот PCI Express 3.0 x16.

Еще одно отличие заключается в том, чтo, согласно документации компании Intel, чипсет Z97 позволяет разгонять процессор и память, а чипсет H97 — нет. Впрочем, как показывает практика (во всяком случае, с чипсетами Intel 8-й серии), производители материнских плат вполне могут преодолевать это ограничение. Ну а как это реализовано на плате ASRock Fatal1ty H97 Killer, мы посмотрим в ходе ее тестирования.

Комплектация и упаковка

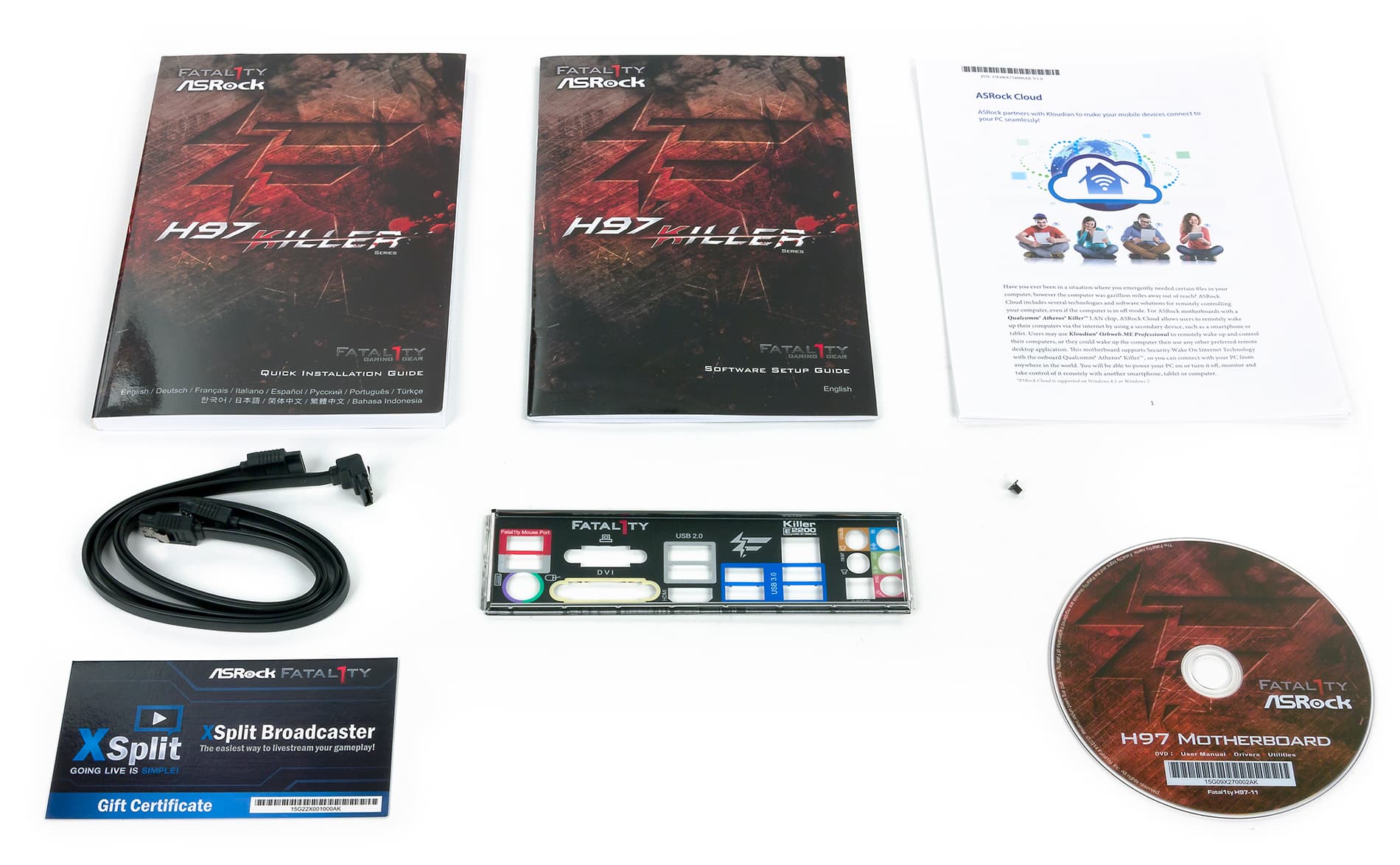

Плата ASRock Fatal1ty H97 Killer поставляется в довольно скромной компактной картонной коробке, на которой расписаны все ее достоинства и даже приводится краткая спецификация. Комплект поставки минимальный: кроме самой платы имеется лишь инструкция пользователя, DVD-диск с программным обеспечением и драйверами, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны) и заглушка для задней панели платы.


Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Fatal1ty H97 Killer приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh, Broadwell
Процессорный разъем
LGA1150
Чипсет
Intel H97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Qualcomm Atheros Killer E2200
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
2 × PCI Express 2.0 x1
2 × PCI
1 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с
1 × SATA Express
USB-разъемы
6 × USB 3.0
8 × USB 2.0

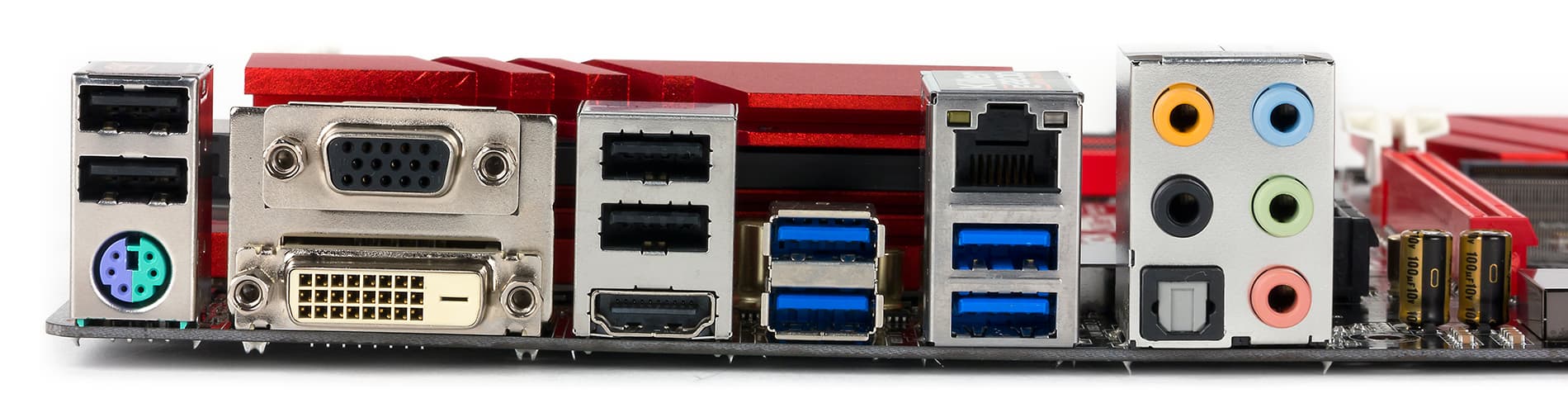

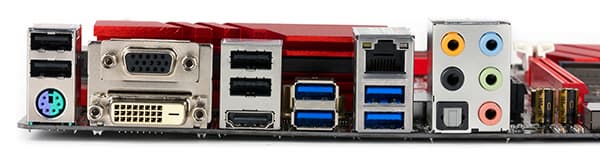

Разъемы на задней панели
1 × HDMI
1 × DVI-D
1 × VGA (D-Sub)
1 × S/PDIF (оптический, выход)
4 × USB 3.0
4 × USB 2.0
1 × RJ-45
5 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
1 × SATA Express
2 × разъема для подключения 4-контактных вентиляторов
4 × разъема для подключения 3-контактного вентилятора
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
Форм-фактор
ATX (305×218 мм)

Форм-фактор

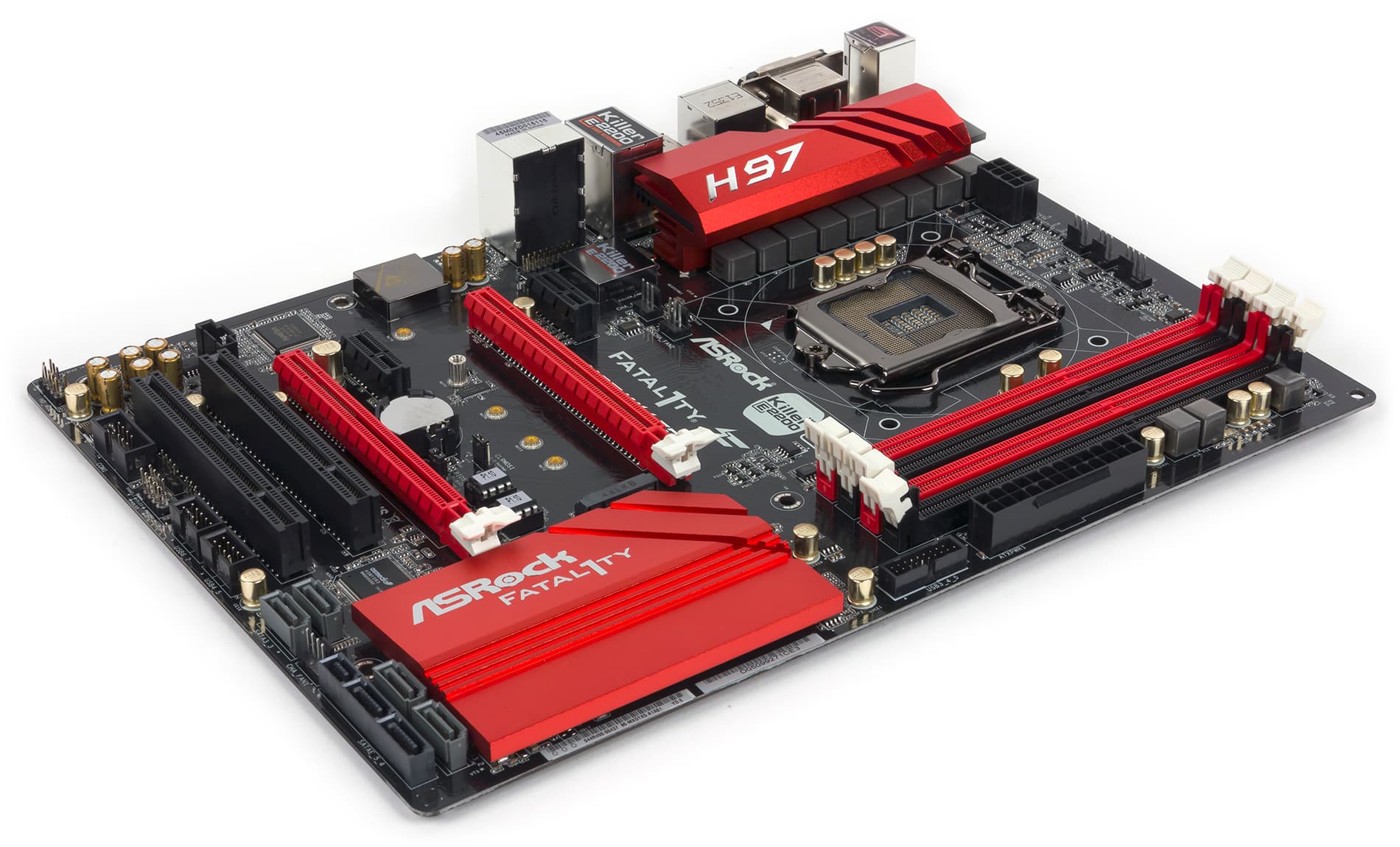

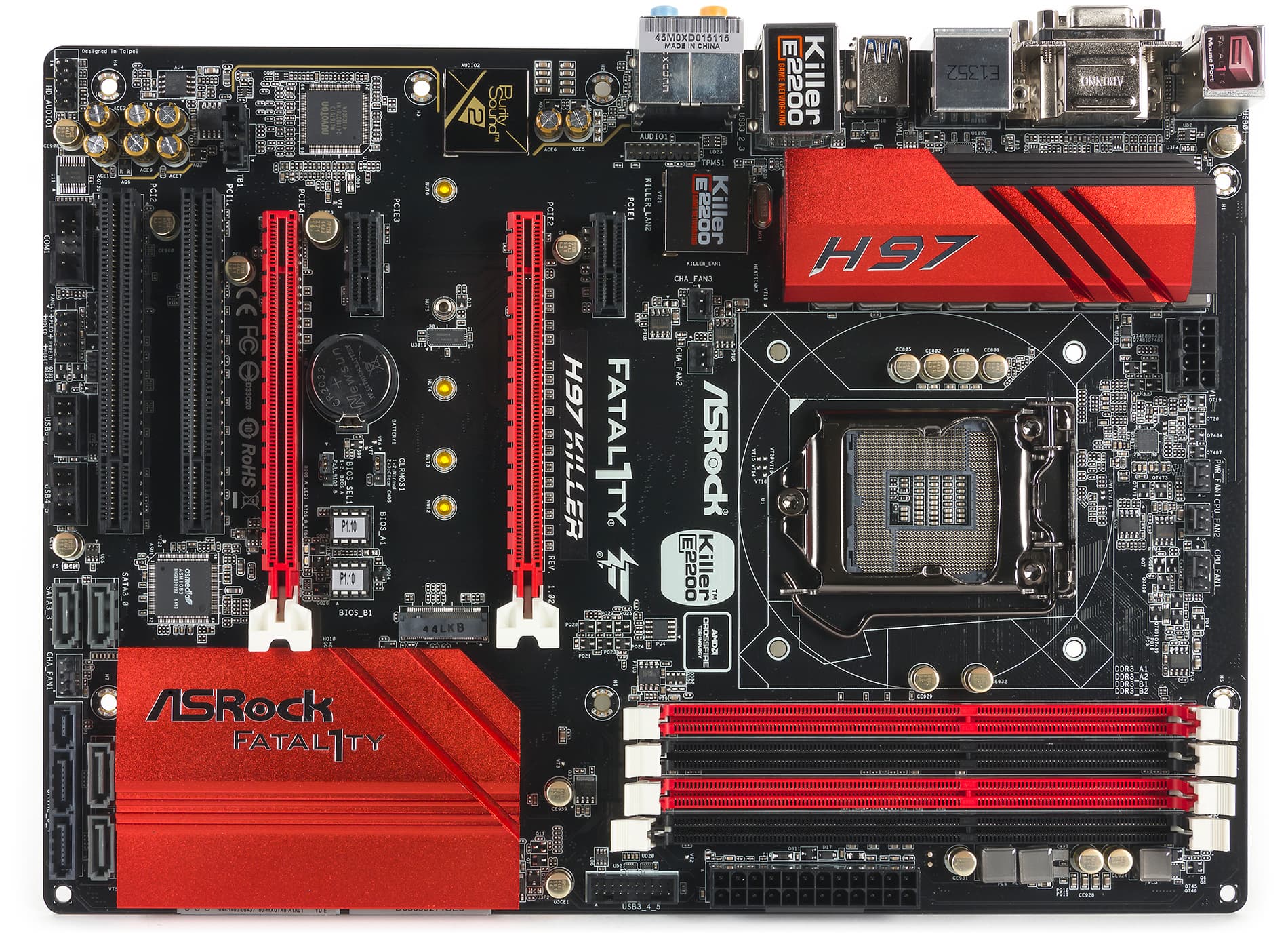

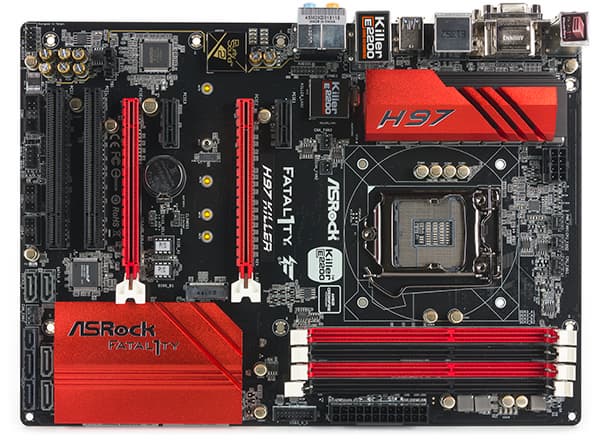

Плата ASRock Fatal1ty H97 Killer выполнена в форм-факторе ATX (305 × 218 мм), а для ее монтажа в корпус предусмотрены семь отверстий.

Чипсет и процессорный разъем

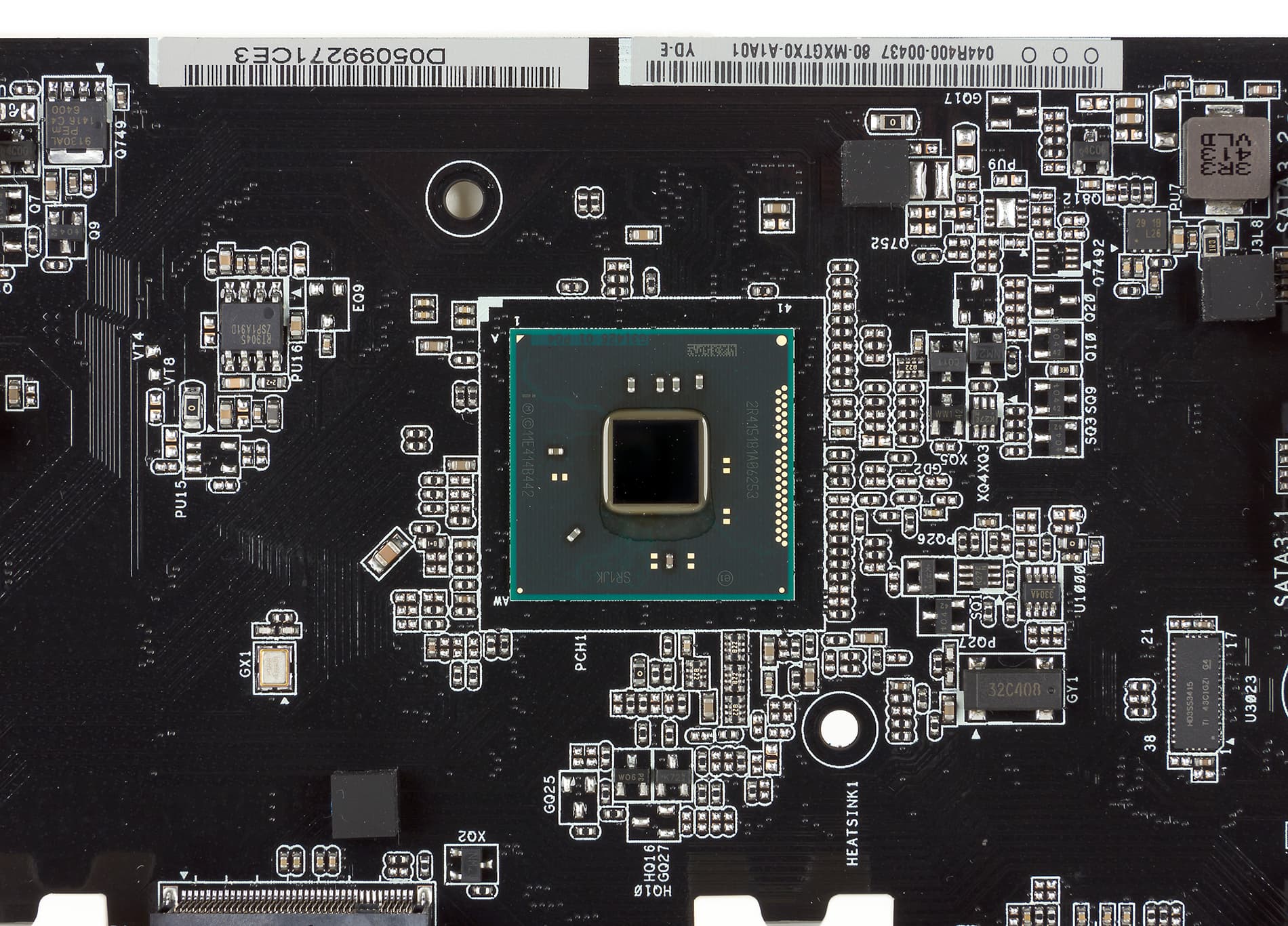

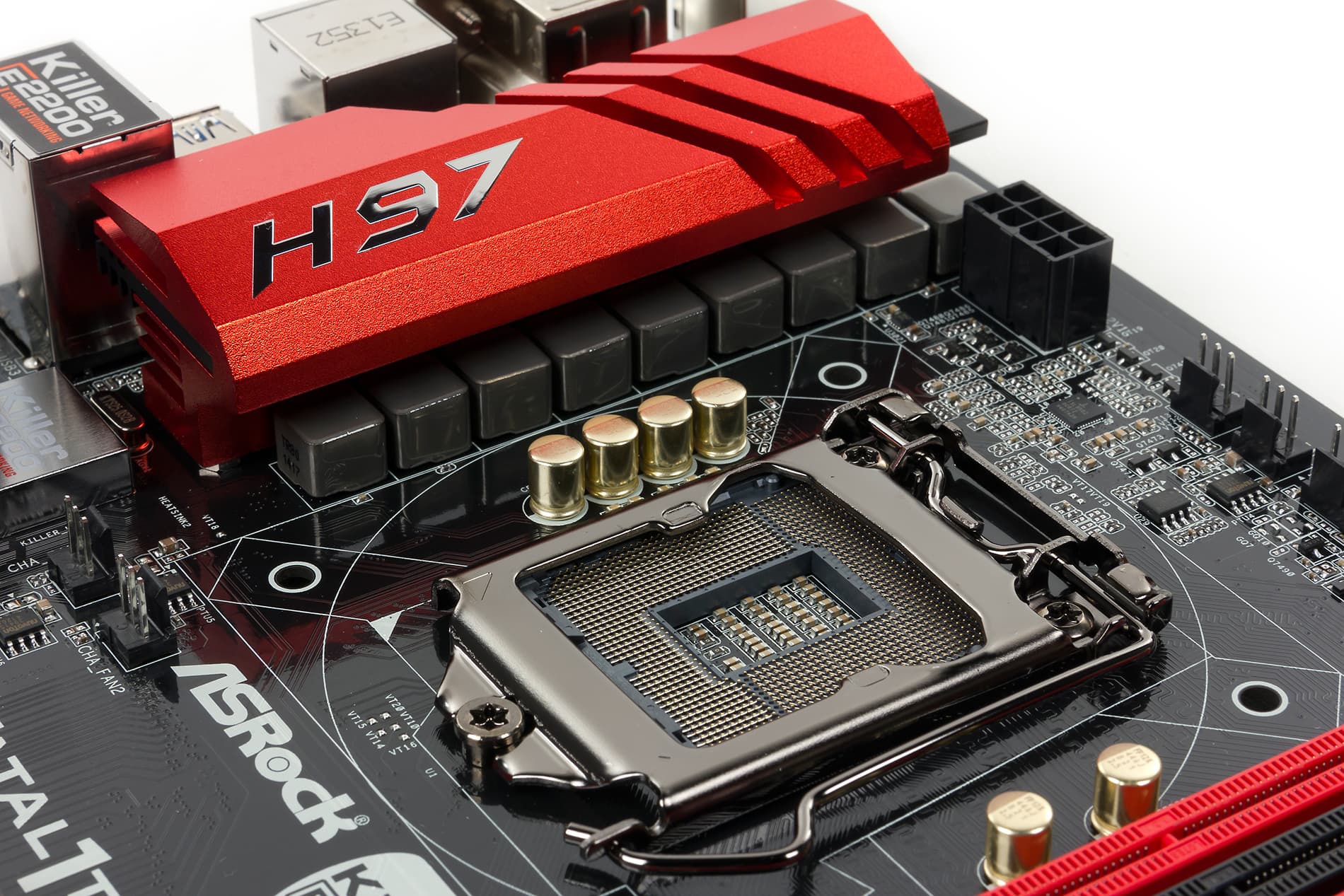

Плата ASRock Fatal1ty H97 Killer основана на чипсете Intel H97 и поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell), обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) и будет поддерживать процессоры Intel Core пятого поколения (кодовое наименование Broadwell).


Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 Гбайт (при использовании 8-гигабайтных модулей памяти). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом, что удобно при установке модулей памяти. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате имеются два слота с форм-фактором PCI Express x16, два слота PCI Express 2.0 x1 и два слота PCI.


Первый слот с форм-фактором PCI Express x16 (ближайший к процессорному разъему) выполнен с использованием 16 портов PCI Express 3.0 процессора Haswell. Этот слот всегда работает в режиме x16, то есть является слотом PCI Express 3.0 x16. Второй слот с форм-фактором PCI Express x16 выполнен с использованием 4 портов PCI Express 2.0 чипсета Intel H97, то есть является слотом PCI Express 2.0 x4, но в форм-факторе PCI Express x16.

Слоты с форм-фактором PCI Express 2.0 x1 также реализованы с использованием двух портов PCI Express 2.0 чипсета Intel H97.

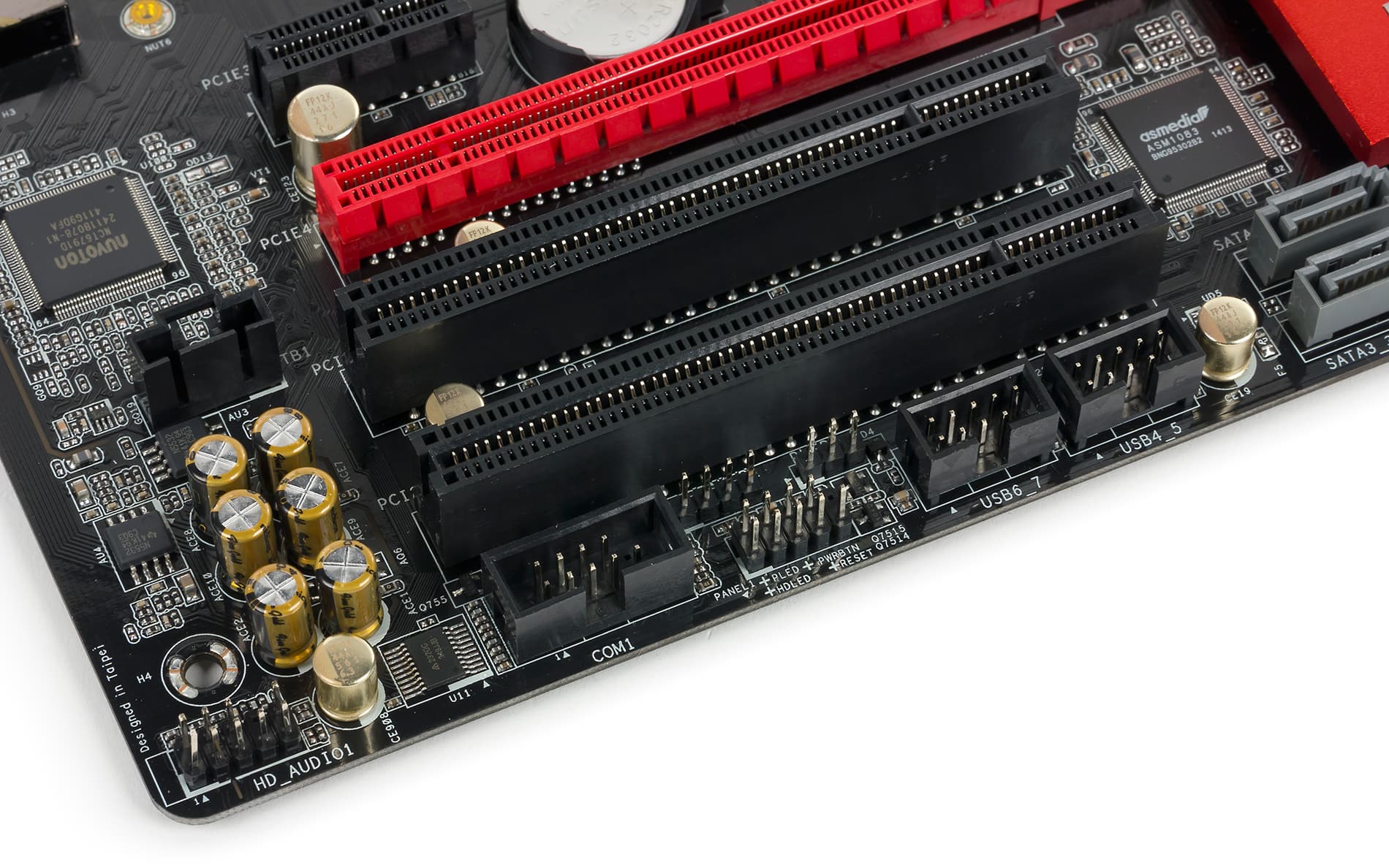

Поскольку сам чипсет Intel H97 не имеет нативной поддержки шины PCI, для реализации двух слотов PCI используется мост PICe-PCI (ASMedia ASM1083), который задействует один чипсетный порт PCI Express 2.0.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется разъем HDMI (максимальное разрешение 4096×2160@24 Гц), разъем DVI-D и VGA (D-Sub).

SATA-порты, разъемы SATA Express и M.2

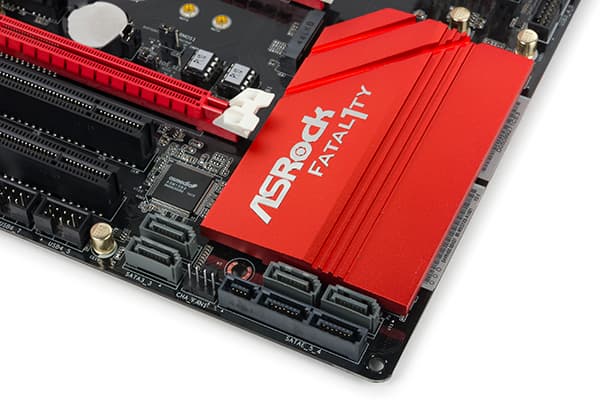

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет контроллера.

Из шести портов SATA 6 Гбит/с два порта входят в состав разъема SATA Express (естественно, что эти два порта могут использоваться не только в составе разъема SATA Express, но и отдельно). Ну и естественно, что все шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Отметим, что в разъеме SATA Express, кроме двух портов SATA 6 Гбит/с, задействуется еще и два чипсетных порта PСI Express 2.0.

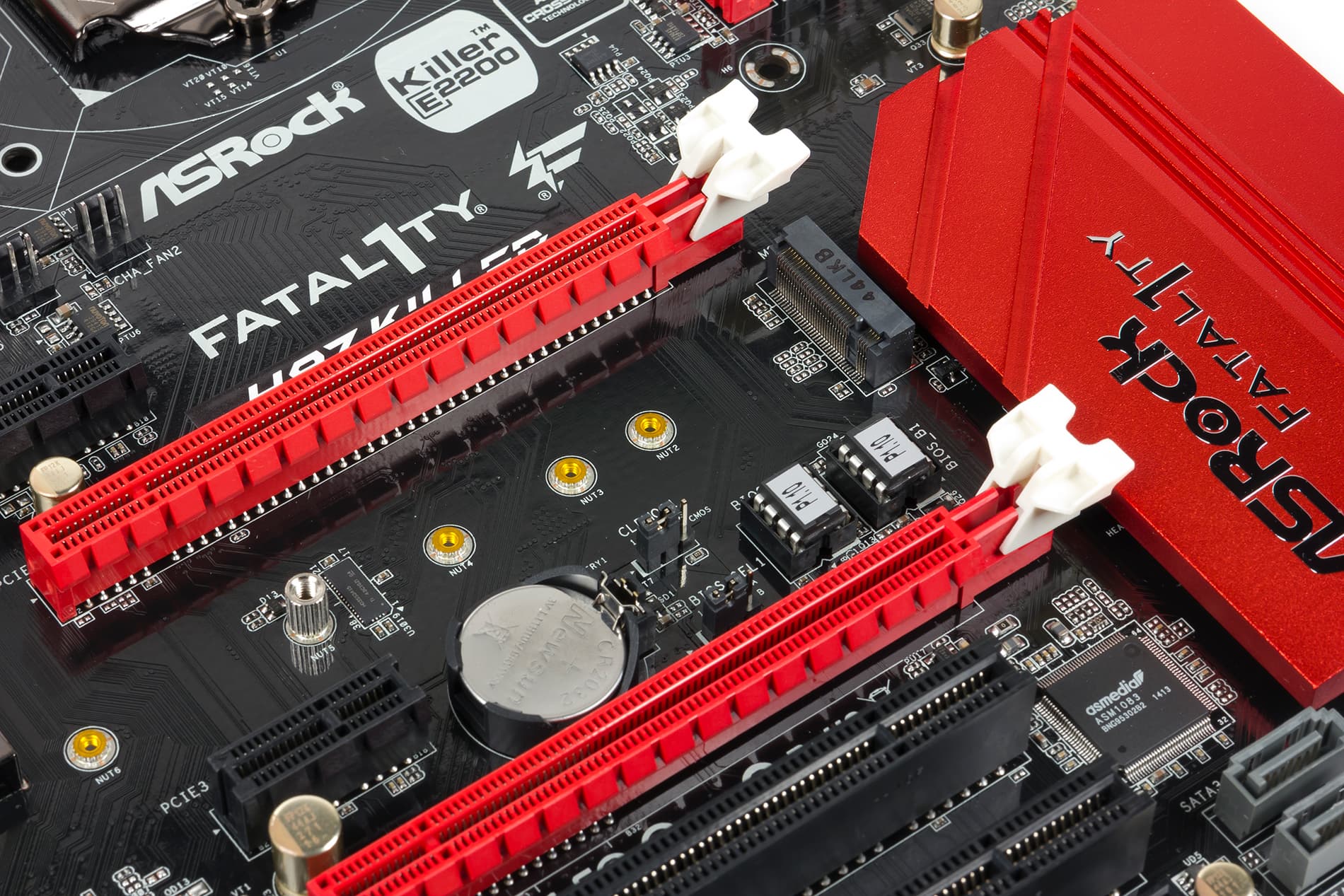

Также на плате ASRock Fatal1ty H97 Killer имеется и разъем M.2, поддержка которого реализована на уровне чипсета Intel H97. Следует особенно подчеркнуть, что данный разъем позволяет подключать накопители с разъемом M.2 различной длины. Поддерживается типоразмер 2230/ 2242/2260/2280/22110. И, что немаловажно, этот разъем поддерживает как устройства SATA 6 Гбит/с, так и устройства PCIe x2. Соответственно, для реализации разъема M.2 задействуется два порта PСI Express 2.0 и порт SATA 6 Гбит/с.

Вообще, стоит отметить, что на большинстве плат других производителей разъемы M.2 поддерживают только устройства PCIe и меньшее число типоразмеров (как правило, только 2242/2260/2280). Ну а на плате ASRock Fatal1ty H97 Killer разъем M.2 реализован, что называется, в полном объеме.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате ASRock Fatal1ty H97 Killer предусмотрено шесть портов USB 3.0 и восемь портов USB 2.0. Причем четыре порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы (один разъем для подключения портов USB 3.0 и два разъема для подключения портов USB 2.0).

Все порты USB реализованы на базе чипсета Intel H97 (всего чипсет Intel H97 поддерживает до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0).

Сетевой интерфейс

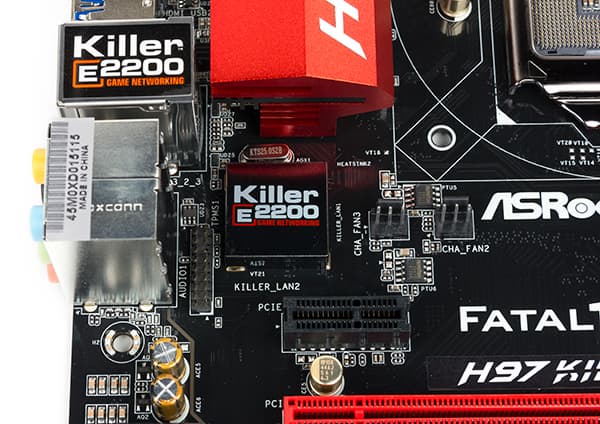

Для подключения к сегменту локальной сети на плате ASRock Fatal1ty H97 Killer реализован гигабитный интерфейс на базе сетевого контроллера Qualcomm Atheros Killer E2200, который оптимизирован именно для онлайн-игр и онлайн-контента (видео, аудио и т. п.). Данный контроллер позволяет динамически подстраиваться под интернет-трафик и обеспечивать минимальные задержки в сетевых играх. Кроме того, имеется возможность устанавливать приоритеты для сетевых приложений.

Как это работает

Если подсчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel H97, то получится следующая картина. На два слота PCI Express 2.0 x1 и слот PCI Express 2.0 x4 требуется в совокупности шесть портов PCI Express 2.0. Еще один порт PCI Express 2.0 задействует мостик ASMedia ASM1083. Кроме того, сетевой контроллер Qualcomm Atheros Killer E2200 — это еще один порт PCI Express 2.0. Ну и по два порта требуется под M.2 и разъем SATA Express.

В результате получаем, что для того, чтобы все это работало одновременно требуется 12 портов PCI Express 2.0. Однако в чипсете Intel H97 общее количество портов PCI Express 2.0 не может превышать восьми (от шести до восьми портов PCI Express 2.0 с учетом технологии Flexible IO).

Нехватка портов PCI Express 2.0 на плате ASRock Fatal1ty H97 Killer решается следующим образом.

Во-первых, два слота PCI Express 2.0 x1 и слот PCI Express 2.0 x4 разделяемы друг с другом. Если используется хотя бы один слот PCI Express 2.0 x1, то слот PCI Express 2.0 x4 будет работать в режиме x2. Таким образом, для реализации двух слотов PCI Express 2.0 x1 и слота PCI Express 2.0 x4 требуется в совокупности только четыре порта PCI Express 2.0.

Во-вторых, разъем SATA Express разделяем с разъемом M.2 и двумя портами SATA 6 Гбит/с, входящими в состав разъема SATA Express. то есть если используется разъем SATA Express, то разъем M.2 будет недоступен и наоборот. Таким образом, для разъема M.2 и разъема SATA Express в совокупности требуется только два порта PCI Express 2.0.

С учетом вышеизложенного получаем, что для реализации всех разъемов и контроллеров на плате ASRock Fatal1ty H97 Killer требуется только восемь портов PCI Express 2.0.

Ну а теперь рассмотрим, каким образом выполняется правило 18 высокоскоростных портов ввода/вывода (в чипсете Intel H97 может быть суммарно реализовано не более 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA, USB 3.0)).

Прежде всего отметим, что 6 портов USB 3.0 строго фиксированы, а вот порты SATA 6 Гбит/с и PCI Express 2.0 могут переконфигурироваться по технологии Flexible I/O в зависимости от конкретной ситуации. Точнее, четыре порта SATA 6 Гбит/с и шесть портов PCI Express 2.0 строго фиксированы и в совокупности с портами USB 3.0 это дает нам 16 высокоскоростных портов ввода/вывода. А вот еще два высокоскоростных порта могут быть либо портами SATA 6 Гбит/с, либо портами PCI Express 2.0. Все зависит от того, какой разъем задействуется (SATA Express или M.2) и какое устройство (PCIe или SATA) подключается к этим разъемам.

Если задействуется разъем SATA Express и к нему подключается PCIe устройство, то разъем M.2 будет недоступен, а в разъеме SATA Express используется только два порта PCI Express 2.0 (два порта SATA 6 Гбит/с, входящие в разъем SATA Express будут, соответственно, блокированы). В этом случае, два переконфигурироваемых высокоскоростных порта будут портами PCI Express 2.0. Ну а всего получаем 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 8 портов PCI Express 2.0, то есть 18 высокоскоростных портов.

Аналогично, если задействуется разъем M.2 и к нему подключается PCIe устройство, то разъем SATA Express (соответственно, и два порта SATA 6 Гбит/с, входящие в его состав) будет недоступен, а в разъеме M.2 используется только два порта PCI Express 2.0. И опять получаем, что в этом случае два переконфигурироваемых высокоскоростных порта будут портами PCI Express 2.0, ну а всего получаем 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 8 портов PCI Express 2.0, то есть 18 высокоскоростных портов.

Если к разъему SATA Express подключается SATA устройство, то разъем M.2 будет недоступен, а в разъеме SATA Express используется только два порта SATA 6 Гбит/с (два порта PCI Express 2.0 будут, соответственно, блокированы). В этом случае, реализуется 6 портов USB 3.0, 6 портов SATA 6 Гбит/с и 6 портов PCI Express 2.0, то есть всего 18 высокоскоростных портов.

Если же SATA устройство подключается к разъему М.2, то разъем SATA Express (и два порта SATA 6 Гбит/с, входящие в его состав) будет недоступен. Соответственно,в данном случае два переконфигурируемых высокоскоростных порта будут портами SATA 6 Гбит/с, в всего получаем 6 портов USB 3.0, 6 портов SATA 6 Гбит/с и 6 портов PCI Express 2.0, то есть 18 высокоскоростных портов.

Ну и последний случай — когда используются порты SATA 6 Гбит/с, входящие в разъем SATA Express. В этом случае будет недоступен разъем M.2 и тогда реализуется следующая схема: 6 портов USB 3.0, 6 портов SATA 6 Гбит/с и 6 портов PCI Express 2.0, то есть всего 18 высокоскоростных портов.

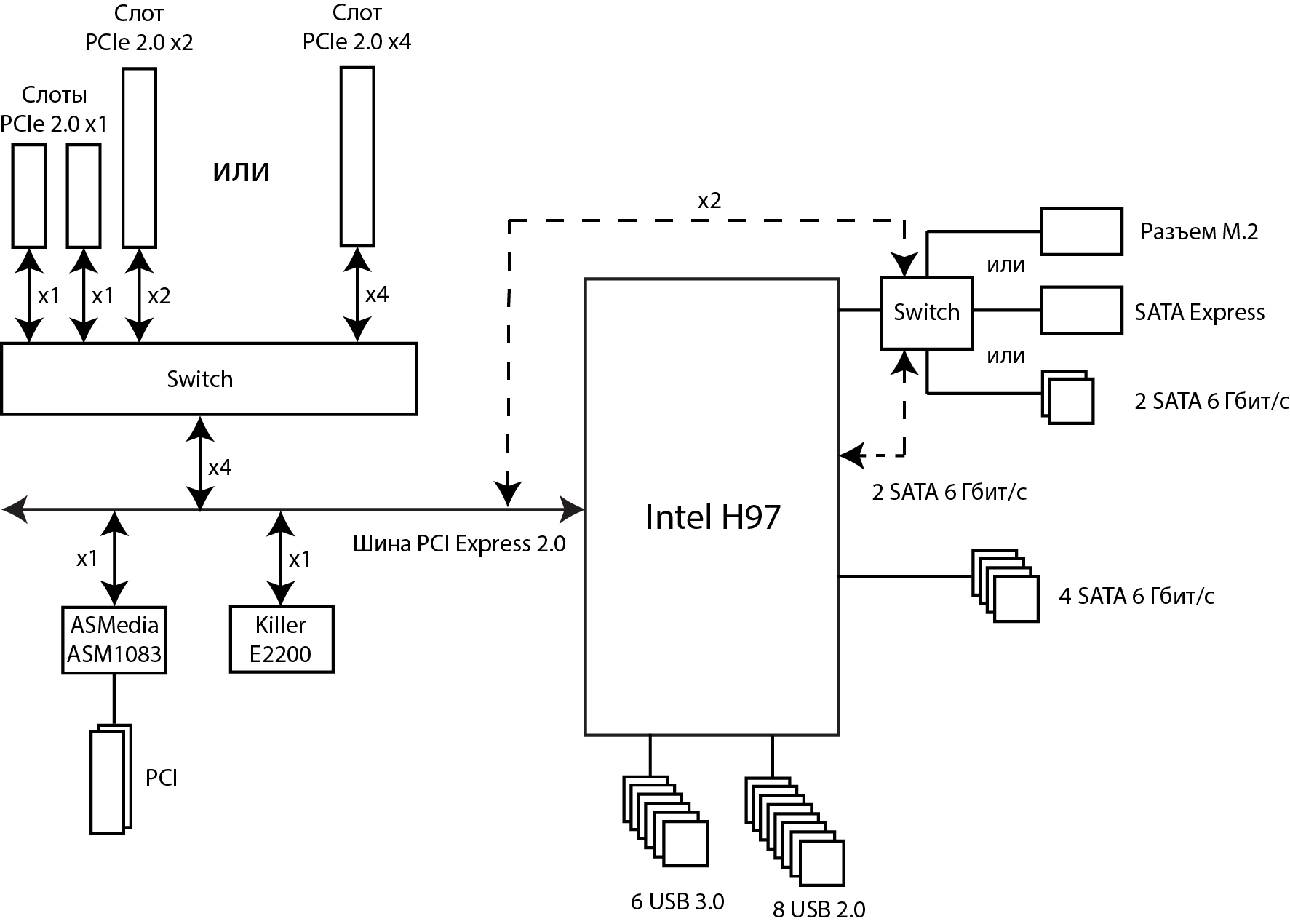

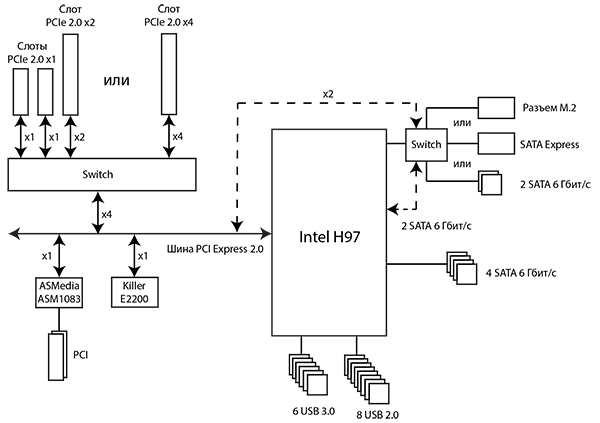

Схема подключения всех контроллеров слотов и разъемов к чипсету Intel H97 показана на рисунке.

Вообще, нужно отметить, что в плане функциональных возможностей, схемы подключения всех контроллеров и организации слотов и разъемов, плата ASRock Fatal1ty H97 Killer — это полный аналог бюджетной платы ASRock Z97 Pro4. У этих плат идентичный набор слотов и разъемов и, что самое главное, они абсолютно одинаково организованы. Собственно, отличие лишь в моделе сетевого контроллера и аудиокодека. Причем даже PWM-контроллер регулятор напряжения питания процессора на этих платах используется одинаковый, хотя в моделе ASRock Fatal1ty H97 Killer сам регулятор имеет большее число каналов питания.

Дополнительные особенности

Среди дополнительных особенностей платы ASRock Fatal1ty H97 Killer можно отметить наличие разъема PS/2 для подключения мыши и клавиатуры и разъема для подключения COM-порта на выносной планке. Никаких других особенностей (типа наличия кнопки включения и перезагрузки, индикатора POST-кодов и т.д.) на плате нет.

Система питания

Для подключения блока питания на плате ASRock Fatal1ty H97 Killer предназначен 24-контактный и 8-контактный разъемы.

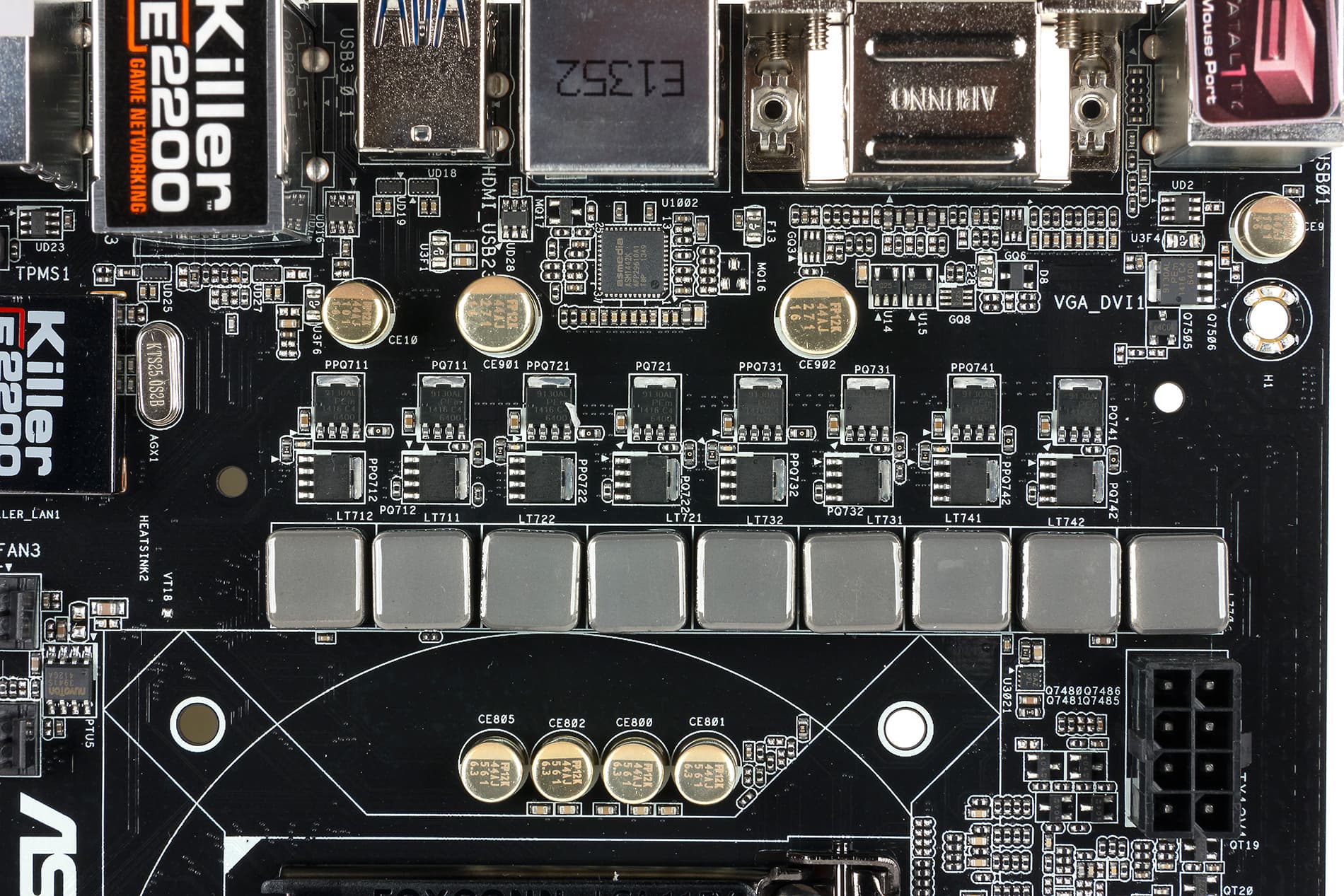

Регулятор напряжения питания процессора является 8-канальным и основан на 4-фазном PWM-контроллере Intersil ISL95820. Сами каналы питания построены с применением NexFet MOSFET-транзисторов.

Система охлаждения

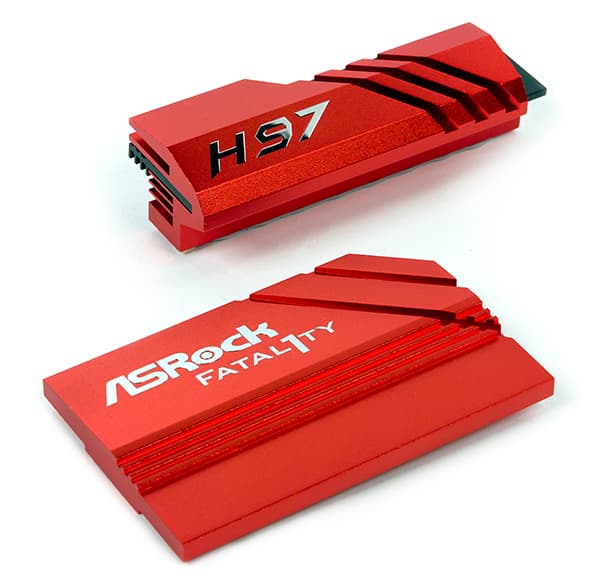

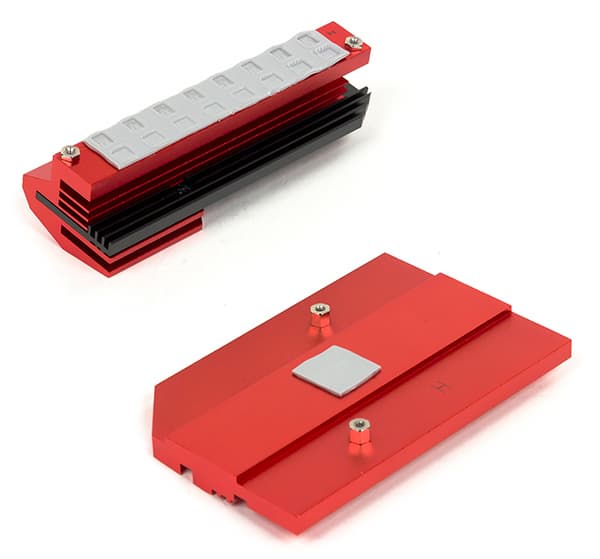

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора на плате используется радиатор. Также имеется отдельный радиатор, установленный на чипсете.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) и четыре трехконтактных разъема для подключения вентиляторов.

Аудиоподсистема

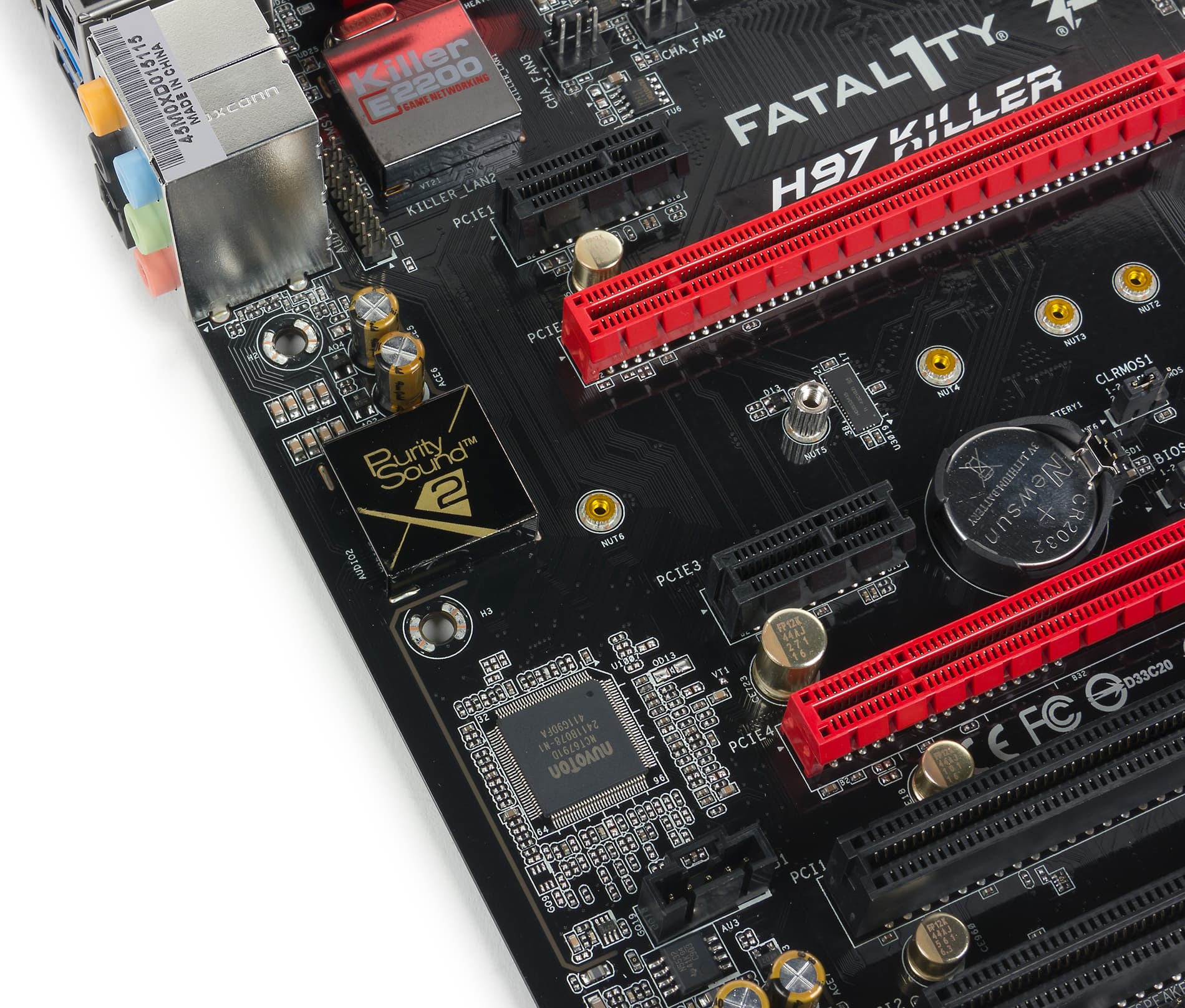

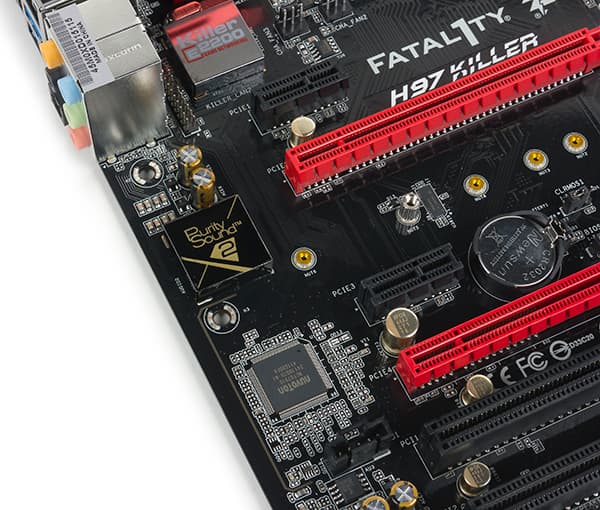

Аудиоподсистема материнской платы ASRock Fatal1ty H97 Killer включает в себя 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. Кроме того, имеется отдельный усилитель для наушников TI NE5532(с поддержкой наушников с импедансом 600 Ом) и используются особые аудиоконденсаторы с золотым напылением (Nichicon Fine Gold Series Audio Caps). Сам аудиокодек кодек, усилитель и часть «обвязки» закрыты металлическим чехлом с надписью Purity Sound 2 (маркетинговое название аудиоподсистемы). Ну а на задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате ASRock Fatal1ty H97 Killer получил оценку «Очень хорошо».

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,03, −0,14
Очень хорошо
Уровень шума, дБ (А)
−89,3
Хорошо
Динамический диапазон, дБ (А)
89,2
Хорошо
Гармонические искажения, %
0,0054
Очень хорошо
Гармонические искажения + шум, дБ(A)
−80,6
Хорошо
Интермодуляционные искажения + шум, %
0,011
Очень хорошо
Взаимопроникновение каналов, дБ
−83,1
Очень хорошо
Интермодуляции на 10 кГц, %
0,030
Хорошо
Общая оценка
Очень хорошо

UEFI BIOS

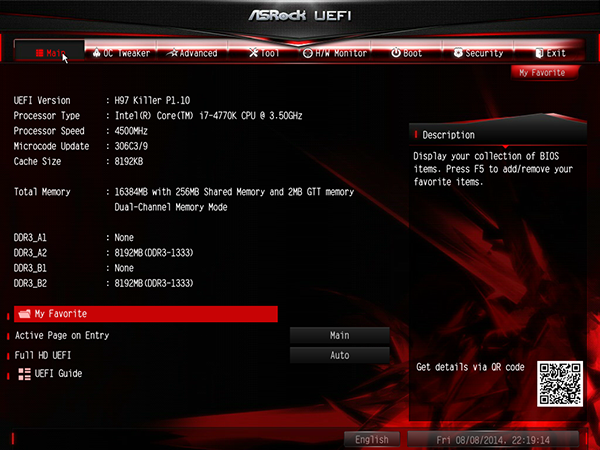

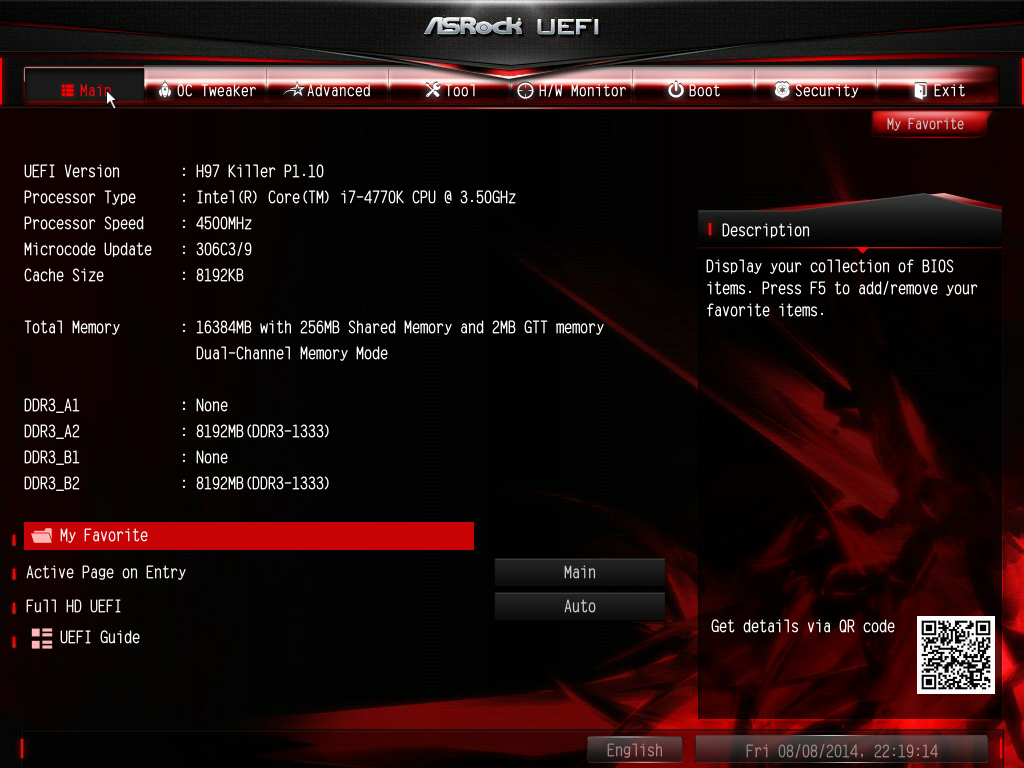

Ну и заключение рассмотрим особенности настройки платы ASRock Fatal1ty H97 Killer через UEFI BIOS.

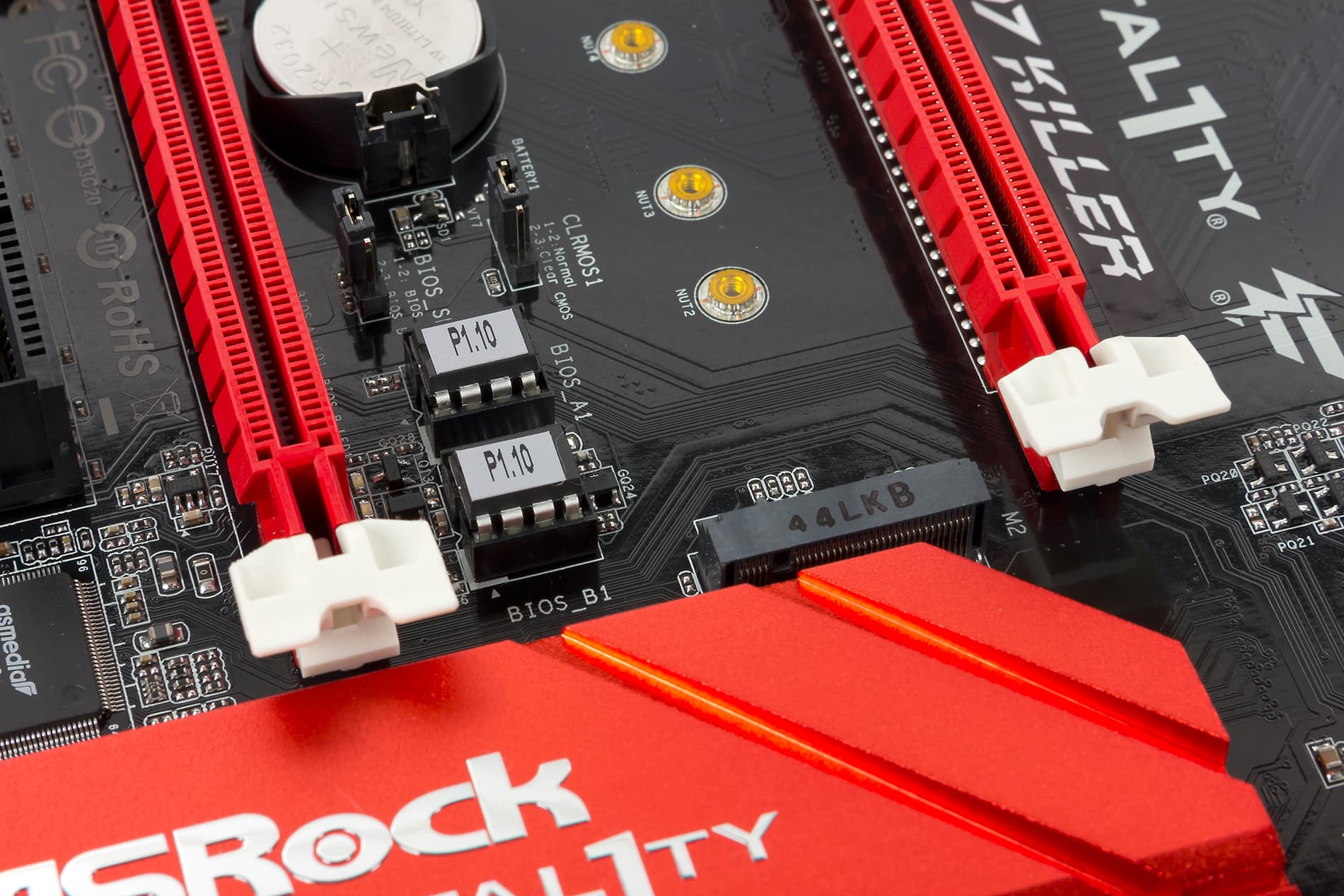

Прежде всего отметим, что на плате две микросхемы BIOS, а с помощью перемычки можно выбирать конкретную микросхему.

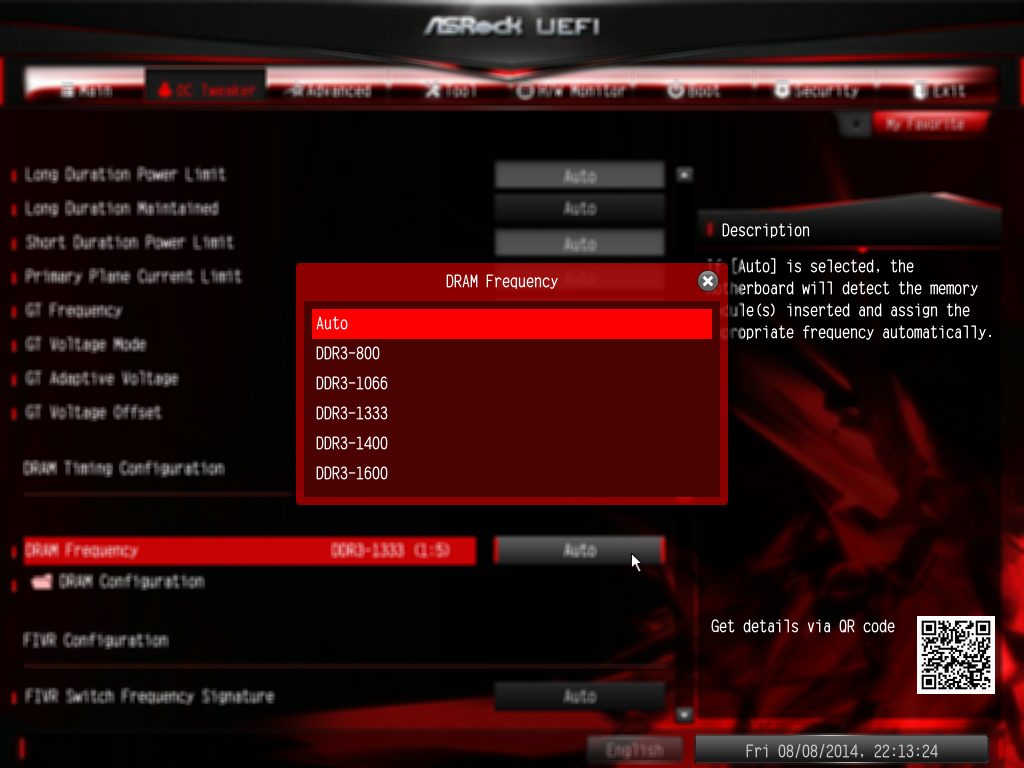

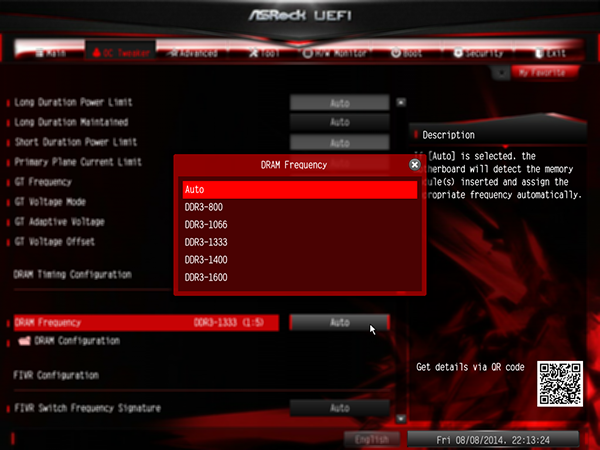

Естественно, самое интересное в данном случае, можно ли разгонять процессор и память или нет. Как выяснилось, память разгону не подлежит, и максимальная частота, которую можно выбрать в настройках UEFI BIOS — это 1600 МГц.

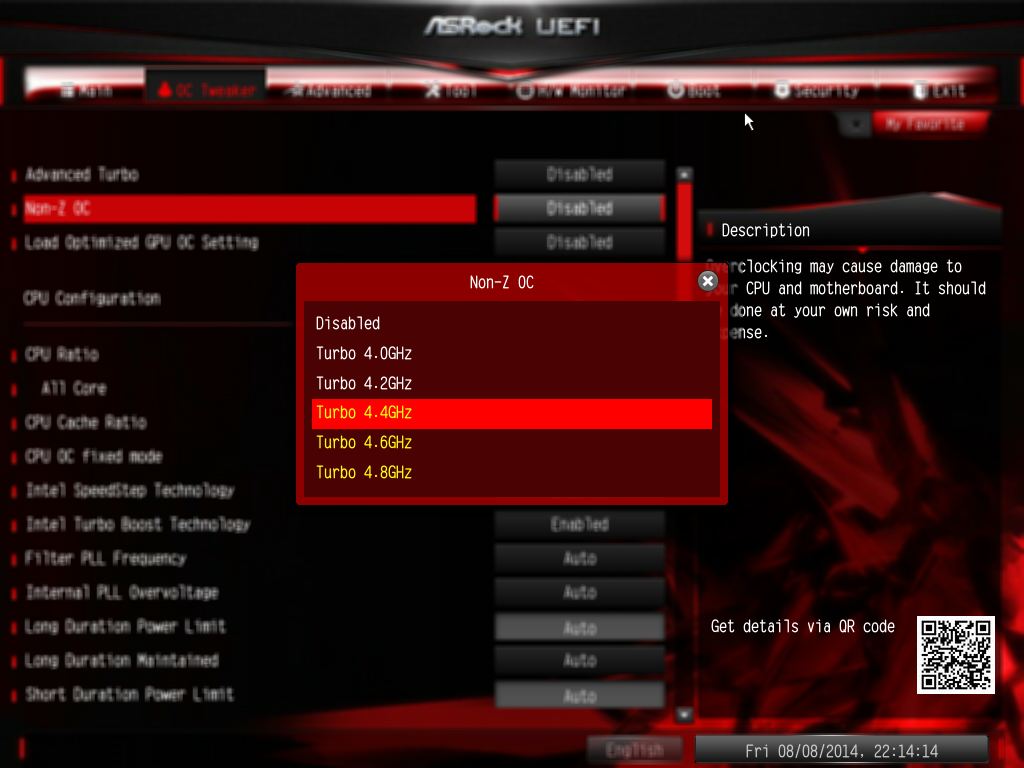

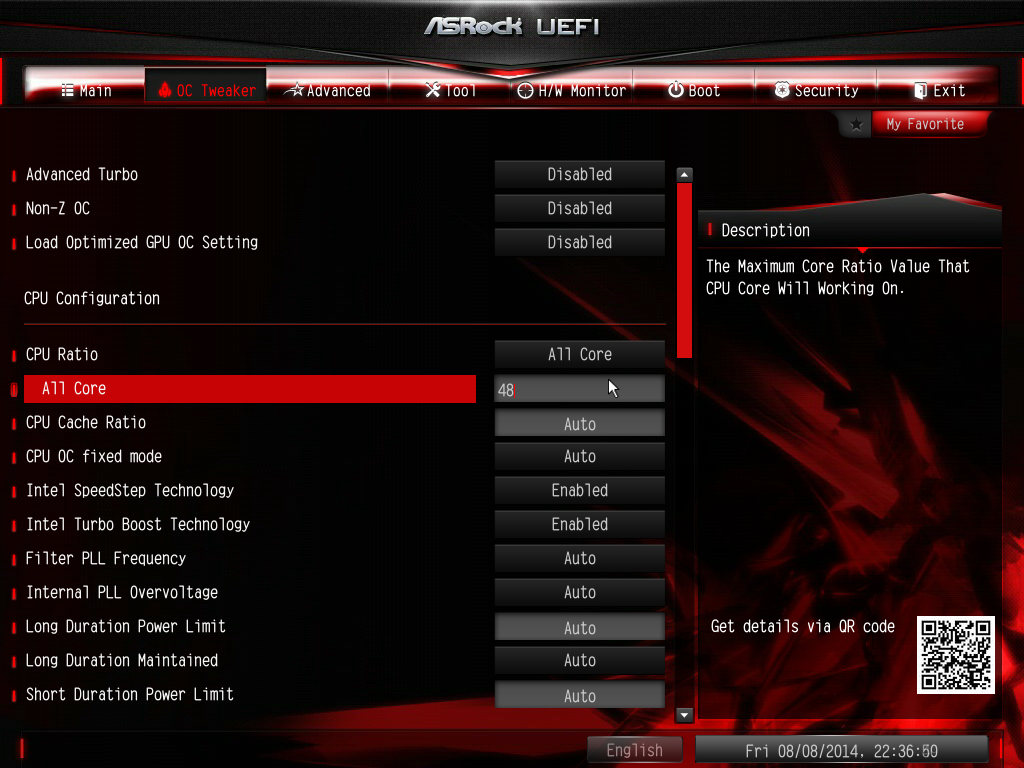

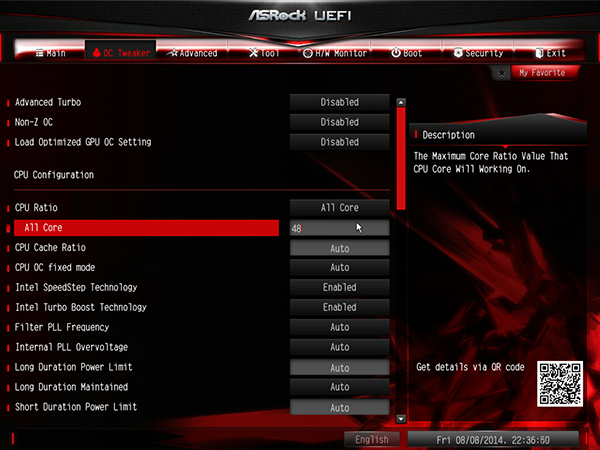

А вот разгон процессора (для разгона процессора предназначена вкладка OC Tweaker), несмотря на запреты компании Intel, возможен — правда, с небольшими оговорками.

Прежде всего, нет возможности изменять опорную частоту BCLK и, соответственно, частотный множитель BCLK/PCIE Ratio. Опорная частота ядер процессора BCLK Frequency (а также частота PEG/DMI) всегда равна 100 МГц.

На вкладке OC Tweaker имеется возможность отключить технологию Intel Turbo Boost. Однако напомним, что при отключенной технологии Intel Turbo Boost разогнать процессор (с разблокированным коэффициентом умножения) путем увеличения коэффициента умножения нельзя.

При активированной технологии Intel Turbo Boost разгон процессора K-серии возможен путем изменения коэффициента умножения. Причем задавать коэффициент умножения для каждого случая числа загруженных ядер процессора и одновременно для всех загруженных ядер процессора. В обеих вариантах имеется возможность настройки режима Intel Turbo Boost по максимальному энергопотреблению (кратковременная и длительная нагрузка, предельное время длительной нагрузки) и току.

Также в разделе OC Tweaker можно отдельно задать коэффициент для кэша L3 (CPU Cache Ratio), частоту графического ядра, настраивать режимы работы интегрированного в процессор регулятора напряжения питания (IVR) и внешнего регулятора напряжения питания.

В качестве примера укажем, что процессор Intel Core i7-4770K (тот экземпляр процессора, который мы традиционно используем при тестировании плат) на этой плате нам удалось разогнать только до частоты 4,7 ГГц в случае, когда сам разгон проводился только лишь за счет изменения коэффициента умножения (все остальные параметры не изменялись). Ну а попытка увеличить частоту процессора до 4,8 ГГц заканчивалась крахом системы.

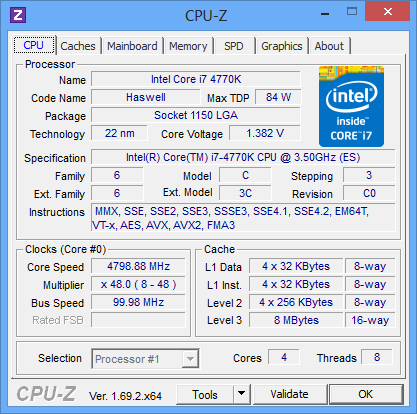

Тем не менее, процессор Intel Core i7-4770K можно на этой плате разогнать и до частоты 4,8 ГГц, но для этого лучше воспользоваться параметром Non-Z OC (раздел OC Tweaker), который позволяет выбрать один из пяти предустановленных режимов разгона. В частности, при выборе режима Turbo 4.8GHz процессор будет работать на частоте 4,8 ГГц. Причем в этом случае меняется не только коэффициент умножения, но и напряжение питания, а также настраивается режим Intel Turbo Boost по максимальному энергопотреблению.

При частоте 4,8 ГГц и загрузке процессора стресс-тестом Stress CPU (целочисленные вычисления) из пакета AIDA64 температура его ядер составляла не более 85 °С, а энергопотребление составляло 87 Вт.



При загрузке процессора стресс-тестом Stress FPU, который в значительно большей степени нагревает процессор, наступал перегрев процессора и режим Throttling. Частота процессора опускалась до 3,0 ГГц, а его энергопотребление составляло 115 Вт. Но главное, что система при этом не зависала и не «умирала».

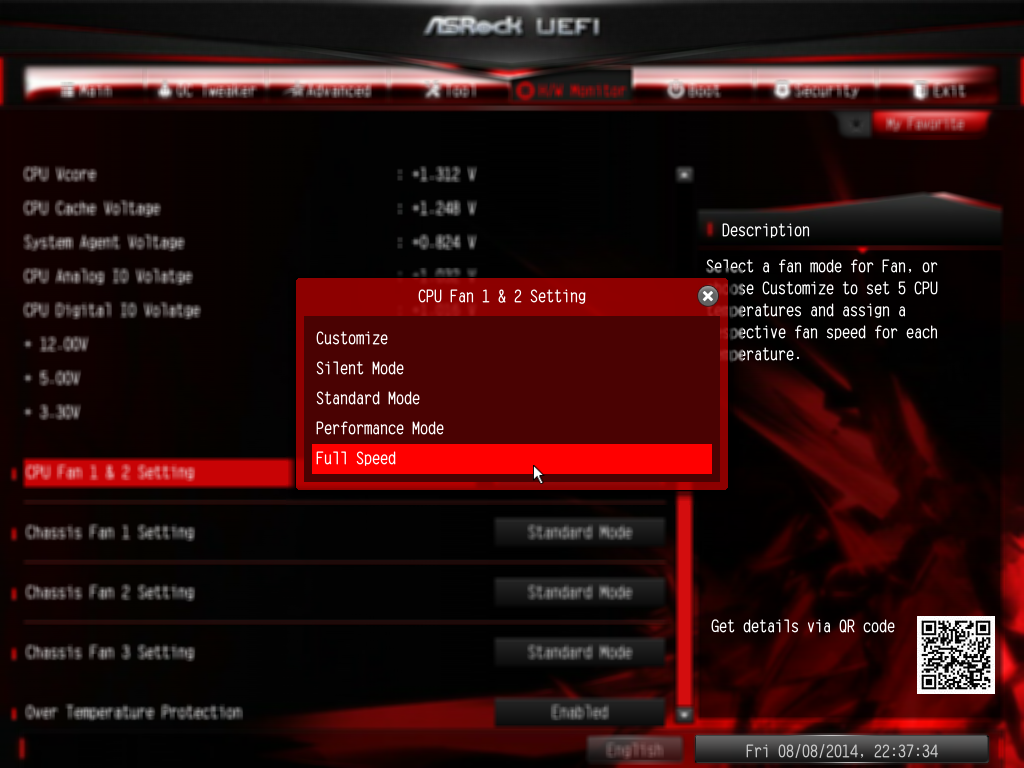

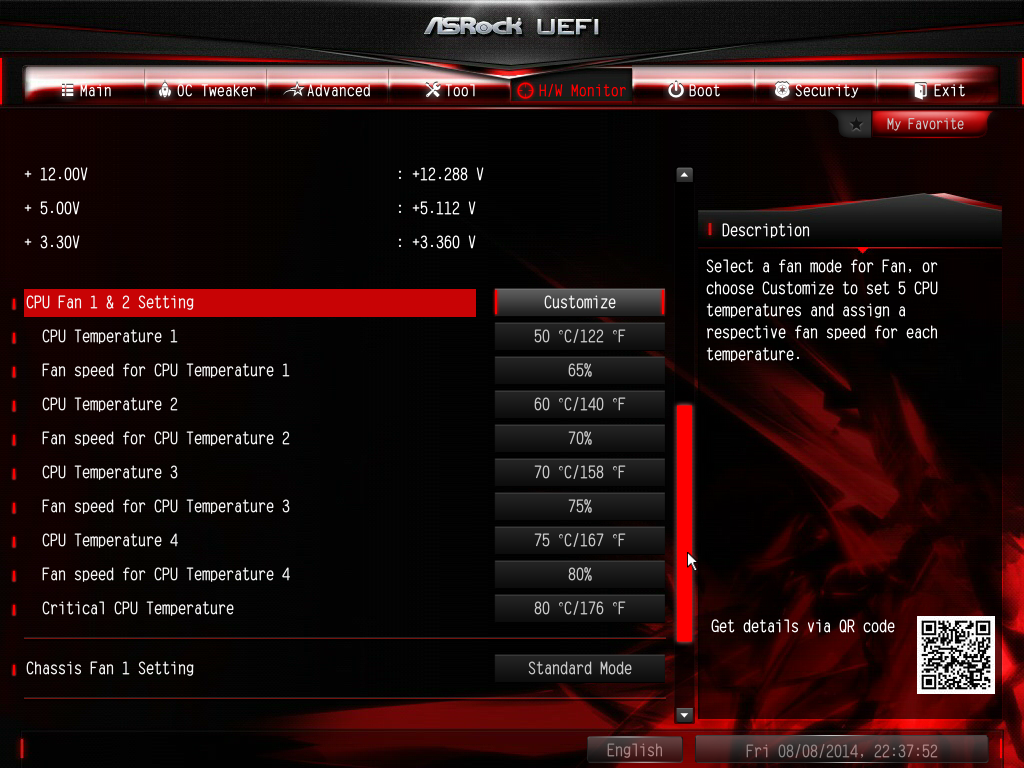

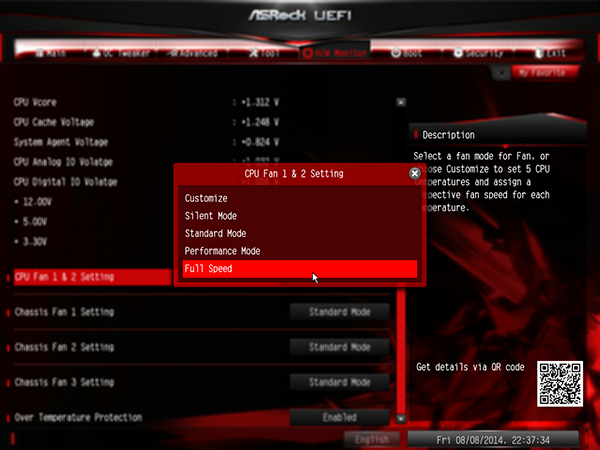

Еще одна полезная настройка в UEFI BIOS — это возможность управления режимом работы подключенных к плате вентиляторов. Для двух вентиляторов кулера процессора, а также для двух дополнительных корпусных вентиляторов имеется возможность выбрать один из четырех предустановленных скоростных режимов работы (Full Speed, Performance Mode, Standart Mode, Silent Mode) или по пяти точкам построить график зависимости скорости вращения вентилятора от температуры. Скорость вращения вентилятора задается в процентах (от 0 до 100%). Причем если речь идет о вентиляторе кулера процессора, то его скорость привязывается к температуре процессора, которая задается в диапазоне от 30 до 80 °С. Ну а для дополнительных корпусных вентиляторов можно в качестве привязки выбрать как температуру процессора, так и температуру датчика на материнской плате (в диапазоне от 60 до 80 °С).


Выводы

Итак, давайте подведем итог. Плата ASRock Fatal1ty H97 Killer практически ничем не отличается от ASRock Z97 Pro4. Фактически, это то же самое, но в другой расцветке. Собственно, есть лишь два более-менее ощутимых различия между этими платами: в них используются разные модели сетевых контроллеров (причем не факт, что один лучше другого) и немного различается аудиоподсистема. Конечно, эти платы основаны на разных чипсетах, однако на функциональности это никак не отразилось. Все дело в том, что на ASRock Z97 Pro4 не реализовано главное преимущество чипсета Intel Z97 над H97: на плате все 16 линий PCI Express 3.0 процессора Haswell сгруппированы в один слот PCI Express 3.0 x16, хотя сам чипсет допускает и другие схемы группировок (x8/x8 или x8/x4/x4). На плате ASRock Fatal1ty H97 Killer используется точно такая же схема группировки линий PCI Express 3.0, которая, в случае чипсета Intel H97, является единственно возможной. Ну а разгонять процессор можно на обеих сравниваемых моделях. Конечно, ASRock Fatal1ty H97 Killer не позволяет разгонять память, однако вряд ли это можно считать серьезным недостатком.

Есть и еще одно отличие между указанными моделями. На плате ASRock Fatal1ty H97 Killer применяется девятиканальный регулятор напряжения питания процессора, а на ASRock Z97 Pro4 — шестиканальный. Но фокус в том, что в обоих случаях используется один и тот же четырехфазный PWM-контроллер, так что сколько-нибудь заметного преимущества в данном конкретном случае девять каналов питания над шестью не имеют.

Интересен тот факт, что если плата ASRock Fatal1ty H97 Killer позиционируется как игровая, то точно такая же по функциональным возможностям плата ASRock Z97 Pro4 уже не относится к игровой серии. Собственно, это лишний раз доказывает, что само понятие игровой платы настолько неконкретно, что производители могут использовать его, как им заблагорассудится.

Вообще, почему плату ASRock Fatal1ty H97 Killer было решено отнести к категории игровых, для нас осталось загадкой. Да, она позволяет разгонять процессор, однако этого явно недостаточно. А вот тот факт, что данная плата не поддерживает режим Nvidia SLI, говорит как раз о том, что это не игровая плата. Режим AMD CrossFire поддерживается, но только в несимметричной форме, то есть одна видеокарта устанавливается в слот PCI Express 3.0 x16, а другая — в слот PCI Express 2.0 x4. Одним словом, не лучший вариант для объединения видеокарт.

Ну и последнее, о чем стоит упомянуть, это стоимость ASRock Fatal1ty H97 Killer. Она стоит чуть дороже, чем ASRock Z97 Pro4 (немногим более 4,5 тысяч рублей на момент анонса статьи). Собственно, это вполне логично. Практически одинаковые по функциональности платы и стоить должны одинаково.

Средняя цена по данным price.ru
Н/Д(3)
Средняя цена по данным Яндекс.Маркет
T-10829127
Предложения Cuckoo CR-0821FI по данным Яндекс.Маркет
L-10829127-10

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
