Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство материнская плата Fatal1ty H97 Killer (HDA-кодек Realtek ALC1150)
Режим работы 24-bit, 44 kHz
Звуковой интерфейс
Маршрут сигнала выход на наушники — вход Creative E-MU 0204 USB
Версия RMAA 6.3.0

Фильтр 20 Гц — 20 кГц да
Нормализация сигнала да
Изменение уровня −0,5 дБ /−0,4 дБ
Режим моно нет
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,03, −0,14
Очень хорошо
Уровень шума, дБ (А)
−89,3
Хорошо
Динамический диапазон, дБ (А)
89,2
Хорошо
Гармонические искажения, %
0,0054
Очень хорошо
Гармонические искажения + шум, дБ(A)
−80,6
Хорошо
Интермодуляционные искажения + шум, %
0,011
Очень хорошо
Взаимопроникновение каналов, дБ
−83,1
Очень хорошо
Интермодуляции на 10 кГц, %
0,030
Хорошо
Общая оценка

Очень хорошо

Частотная характеристика

Spectrum graph


Левый
Правый
От 20 Гц до 20 кГц, дБ
−0,78, +0,04
−0,64, +0,17
От 40 Гц до 15 кГц, дБ
−0,14, +0,03
+0,07, +0,16

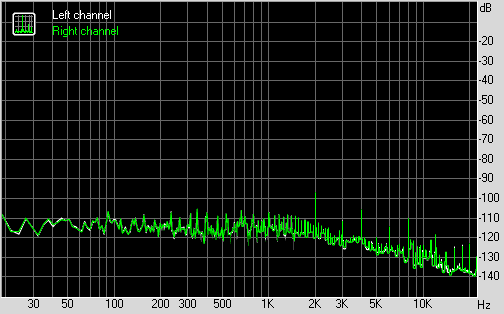

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
−89,3
−89,3
Мощность RMS, дБ (A)
−89,3
−89,3
Пиковый уровень, дБ
−65,9
−65,9
Смещение DC, %
−0,0
+0,0

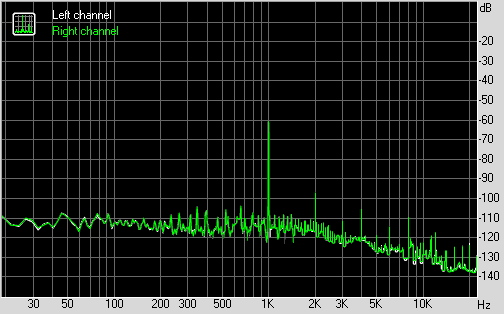

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+89,2
+89,3
Динамический диапазон, дБ (А)
+89,2
+89,2
Смещение DC, %
+0,00
−0,00

Гармонические искажения + шум (−3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0,0059
+0,0048
Гармонические искажения + шум , %
+0,0085
+0,0077
Гармонические искажения + шум (A-взвеш.), %
+0,0099
+0,0087

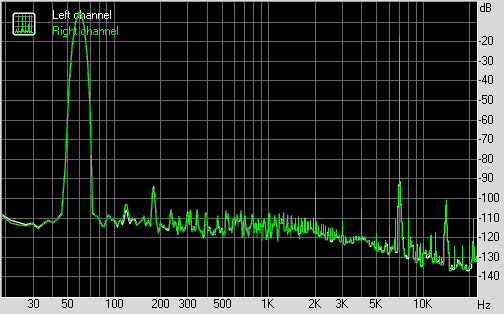

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0,0115
+0,0110
Интермодуляционные искажения + шум (A-взвеш.), %
+0,0110
+0,0106

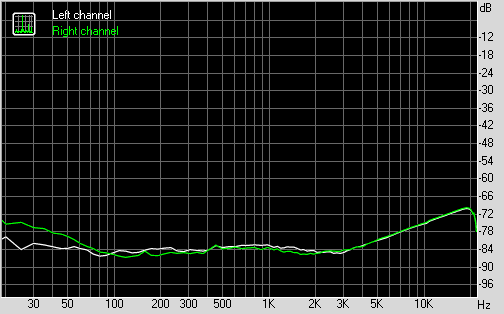

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
−84
−85
Проникновение на 1000 Гц, дБ
−82
−82
Проникновение на 10000 Гц, дБ
−74
−74

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц, %
0,0241
0,0229
Интермодуляционные искажения + шум на 10000 Гц, %
0,0273
0,0276
Интермодуляционные искажения + шум на 15000 Гц, %
0,0385
0,0392

Дополнительно
