Albatron PX915P Pro — системная плата на базе чипсета Intel 915P


Достаточно недорогая модель с поддержкой DDR (что автоматически снижает совокупную стоимость системы) с отличной функциональностью и хорошими возможностями для разгона — пожалуй, именно такие платы должны пользоваться наибольшим спросом в период миграции на новые технологии.

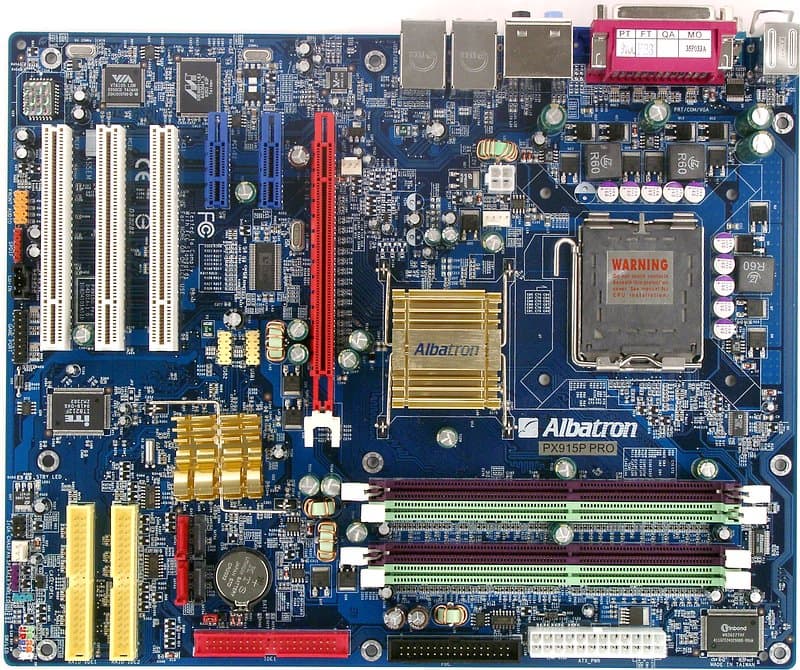

Разводка платы кажется нам весьма удачной, хотя могут возникнуть некоторые трудности при подключении кабелей к ряду разъемов вдоль левого края платы, а также к разъемам IDE RAID при слишком длинных установленных картах PCI. Доступ к единственной имеющейся перемычке может быть затруднен при установке платы в корпус, краткое описание ее функциональности на текстолите платы отсутствует. Наличие напряжения +5 В Standby на плате индицируется красным светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 1500 мкФ и 10 по 560 мкФ. Также на плате находятся стабилизаторы напряжения шины PCIEx16 (включающий 4 конденсатора по 1000 мкФ) и памяти (6 по 1000 мкФ, усилен применением индуктивных элементов).

В семействе плат Albatron на чипсетах i915P/G (а набор моделей абсолютно идентичен, равно как и их разводка) PX915G Pro и PX915P Pro формально являются старшими. Впрочем, различия невелики: у моделей без индекса «Pro» не распаян один сетевой контроллер, но не гигабитный, как можно было бы ожидать, а 100-мегабитный; у моделей с суффиксом «AGPe» вместо одного из слотов PCI разведен разъем AGP (по-видимому, с соответствующей шине PCI скоростью обмена данными), давая возможность использовать старые AGP-видеокарты — в остальном функциональность этих плат та же, что и у Pro-версий. В итоге на текстолите PX915P Pro отсутствуют разведенные, но не распаянные элементы. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF. Контролируются:

  • напряжения процессора, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR333/400 без ECC);
  • Слот PCIEx16 (с защелкой);
  • 2 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный EPS12V (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом нельзя использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный для 12 В;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — 1 из них «чипсетный», еще 2 функционируют за счет дополнительного контроллера, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 или 0+1;
  • 4 разъема SATA (Serial ATA) — все «чипсетные»;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения Game-порта;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • Разъем для подключения датчика открытия корпуса;
  • 3 разъема для подключения вентиляторов (один четырехконтактный (для процессорного кулера), все с возможностью контроля количества оборотов).

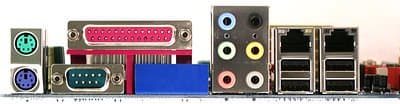

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 1 LPT и 1 COM-порт;
  • 3 аудиоразъема (Mic-In, Line-In, Front);
  • 3 аудиоразъема (Center/Sub, Rear, Side);
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet).

Комплект поставки

  • Упаковка: стандартного дизайна;
  • Документация: руководство пользователя материнской платы на 4 языках, руководство по настройке IDE RAID и плакат с кратким описанием основных моментов установки и настройки платы на английском языке;
  • Кабели: Serial ATA (с переходником-разветвителем питания), 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 4 портами USB;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-cillin 2004 (антивирус);
    • Virtual Cable Tester (утилита для мониторинга сетевого соединения);
    • DirectX 9.0b.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Avance Logic ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF;
  • 2 сетевых, один из которых реализован на базе микросхемы VIA VT6105 LOM, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet), а второй — на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet);
  • IDE RAID, на базе микросхемы ITE IT8212F, с поддержкой RAID уровней 0, 1, 0+1 и JBOD и 2 разъемами ATA133.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.17Очень хорошо
Уровень шума, дБ (А): -85.1Хорошо
Динамический диапазон, дБ (А): 82.3Хорошо
Нелин. искажения, %: 0.0054Очень хорошо
Интермод. искажения, %: 0.016Очень хорошо
Взаимопроникновение каналов, дБ: -85.5Отлично

Общая оценка: Очень хорошо (подробнее). Большинство новых материнских плат с HDA-кодеками отличаются высоким (относительно прошлых поколений) качеством звука, хотя на качество влияет не только сам кодек, но и разводка платы и прочие сопутствующие факторы.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOSПри невозможности стартовать вследствие переразгона, параметры CMOS сбрасываются автоматически
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge, Precharge Delay
Выбор частоты работы памяти+Auto, DDR333, DDR400 (при FSB 800 МГц)
Настройка работы шины PCI-E+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин PCI/PCI-E+PCI = Auto, 33, 37,7, 44 МГц; PCI-E = 100 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+0,85—1,9 В с шагом 0,0125 В до 1,6 В и шагом 0,1 В выше
Изменение напряжения памяти+Default, +0,1, +0,2, +0,3, +0,4 В
Изменение напряжения чипсета+Default, +0,1, +0,2, +0,3 В
Изменение напряжения шины PCI-E-

Использовалась версия BIOS R1.07a, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Поскольку решения, основанные на чипсетах Intel 915/925, могут различаться как минимум типом используемой памяти, трудно напрямую сопоставлять скорость произвольных плат. За полным анализом картины предлагаем вам обращаться к нашим большим сравнениям, а в данном случае мы ограничимся результатами экспресс-тестирования Albatron PX915P Pro в сравнении с моделями на i915 с DDR-памятью. В сопоставлении с самой быстрой и самой медленной (из исследованных на текущий момент) платами этого класса Albatron PX915P Pro выглядит одной из быстрейших.

ТестFoxconn 915M07-G-8EKRS (i915G+2xDDR400)ASUS P5GD1-VM (i915G+2xDDR400)Albatron PX915P Pro (i915P+2xDDR400)
Архивирование в 7-Zip, мин:сек7:277:227:25
Кодирование MPEG4 (XviD), мин:сек14:0114:0314:00
Обработка изображений в Photoshop, мин:сек8:258:238:25
Return to Castle Wolfenstein (Fast@800x600x32), fps230236235
Return to Castle Wolfenstein (High@1280x1024x32), fps171178178

Эта модель на сайте производителя (русское зеркало)
