Albatron K8X800 Pro II — системная плата на базе чипсета VIA K8T800


Эта плата высшего ценового уровня неплохо укомплектована, обладает почти максимально возможной функциональностью (в том числе, на ней распаян очень редко встречающийся именно в качестве интегрированного решения полноценный звуковой контроллер на базе микросхемы от VIA, так что плата поддерживает вывод 8-канального звука), а также предоставляет широкий выбор настроек для разгона.

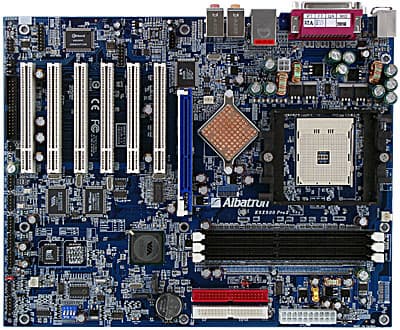

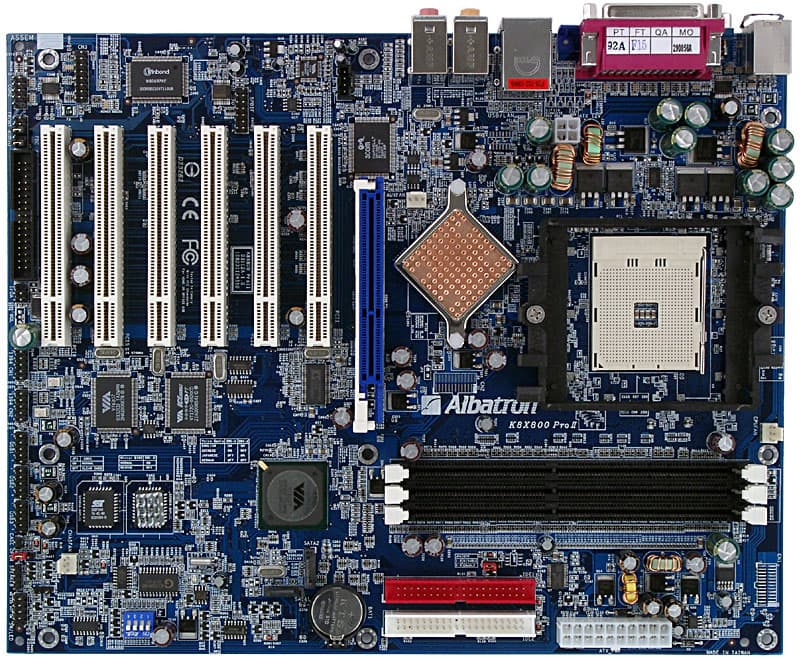

Разводка платы стандартна и довольно удачна: разве что вынесенные к левому краю разъемы немного неудобны для подключения кабелей, да звуковые разъемы традиционно расположены перед слотами PCI (и кабели к ним будут тянуться через весь корпус), кроме того, установленная видеокарта блокирует модули памяти в разъемах. Доступ к некоторым из имеющихся перемычек и переключателей может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. Наличие напряжения +5 В Standby индицируется красным светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 3300 мкФ и 3 по 1800 мкФ; также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (2 по 1000 мкФ; усилен применением индуктивных элементов).

На текущий момент эта модель является единственной в линейке компании на чипсете VIA K8T800, но нет сомнений, что со временем будут выпущены и более простые и дешевые модели. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83687HF. Контролируются:

  • напряжения процессора, батарейки, +3,3, +5, ±12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 754);
  • 3 разъема под DDR SDRAM DIMM (до 3 модулей DDR200/266/333, до 2 модулей DDR400);
  • Слот AGP (с защелкой);
  • 6 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) RAID — «чипсетные»;
  • 3 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения Game-порта;
  • Разъем для подключения второго COM-порта;
  • 2 разъема для подключения планки с 2 портами FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения датчика открытия корпуса;
  • Разъем для подключения стандартных IrDA-устройств;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 3 разъема для подключения вентиляторов (2 из них с возможностью регулировки количества оборотов).

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 1 LPT и 2 COM-порта;
  • 2 порта USB (2.0) и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Rear, Surround, Center/Sub);
  • Еще 3 аудиоразъема (Mic-In, Line-In, Front).

Вывод многоканального звука становится все более важным для домашних пользователей, так что уже многие производители (во всяком случае, в своих топовых продуктах) предусматривают 6 аудиоразъемов и/или разъем S/PDIF-Out в блоке разъемов задней панели платы. К тому же, Albatron комплектует эту модель еще и выносной планкой с аудиоразъемами (см. ниже).

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы на 4 языках, плакат с краткой инструкцией по настройке и установке платы на английском языке;
  • Кабели: один Serial ATA (с переходником питания), 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 4 портами USB;
  • Планка на заднюю панель компьютера с 2 портами FireWire;
  • Планка на заднюю панель компьютера с COM- и Game-портом;
  • Планка на заднюю панель компьютера с разъемами Mic-In, Earphone-Out, S/PDIF-In/Out типов TosLink и Coaxial;
  • Заглушка на заднюю панель платы;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • DirectX 9.0;
    • PC-cillin 2002;
    • InterVideo WinCinema;
    • InterVideo WinDVD 4;
    • InterVideo WinRip 2.

Интегрированные контроллеры

  • Звуковой, на базе микросхемы VIA Envy 24PT (VT1720) и AC’97-кодека VIA VT1616, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы 3Com Marvell 940-MV00, с поддержкой режимов 10/100/1000 Мбит/с (Gigabit Ethernet);
  • IDE/SATA RAID, на базе микросхемы Promise PDC20378, с поддержкой RAID уровней 0, 1 и 0+1, 2 разъемами SATA и 1 разъемом PATA;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.22Очень хорошо
Уровень шума, дБ (А): -87.5Хорошо
Динамический диапазон, дБ (А): 87.2Хорошо
Нелин. искажения, %: 0.0084Очень хорошо
Интермод. искажения, %: 0.064Хорошо
Взаимопроникновение каналов, дБ: -81.7Очень хорошо

Общая оценка: Хорошо (подробнее). Звуковое решение на Albatron K8X800 Pro II уступает по качеству (если учитывать только уже рассмотренные нами платы на том же чипсете, хотя сам чипсет напрямую и не влияет на этот показатель) лишь модели Soltek K8AV2-RL, тоже оснащенной кодеком VIA VT1616. Впрочем, не стоит забывать, что на плате Albatron распаян не только звуковой кодек, но и полноценный аудиоконтроллер.

Фирменные технологии

  • BIOS Mirror (на плате есть вторая микросхема Flash EEPROM с резервной копией BIOS, которую можно использовать для восстановления в случае порчи основной копии);
  • Voice Genie (голосовые сообщения о проблемах при загрузке компьютера).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения защиты от перегрева процессора
Набор переключателей для выбора языка сообщений функции Voice GenieEnglish/ Chinese/ Japanese/ German
Переключатель для выбора режима работы функции BIOS MirrorNormal/Rescue
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Active Time, Row Precharge Time
Выбор частоты работы памяти+100, 133, 166, 200 МГц
Настройка работы шины HT+Upstream LDT Bus Width, Downstream LDT Bus Width
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x4—x10
Изменение напряжения ядра процессора+0,8—1,9 В с шагом 0,025 В до 1,55 В и шагом 0,05 В выше
Изменение напряжения памяти+2,6, 2,7, 2,8, 2,9 В
Изменение напряжения чипсета+Раздельно для северного и южного мостов: 2,5, 2,6, 2,7, 2,8 В
Изменение напряжения шины HT+1,2, 1,3 В
Изменение напряжения шины AGP+1,5, 1,6, 1,7, 1,8 В

Использовалась версия BIOS R1.03, как последняя из доступных на время проведения тестирования.

Результаты тестов:
