Soltek K8AV2-RL — системная плата на базе чипсета VIA K8T800

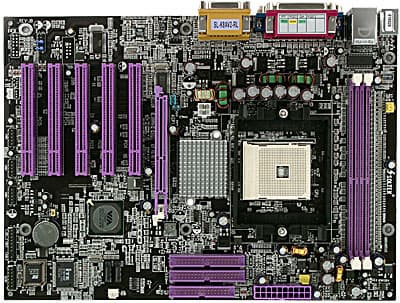

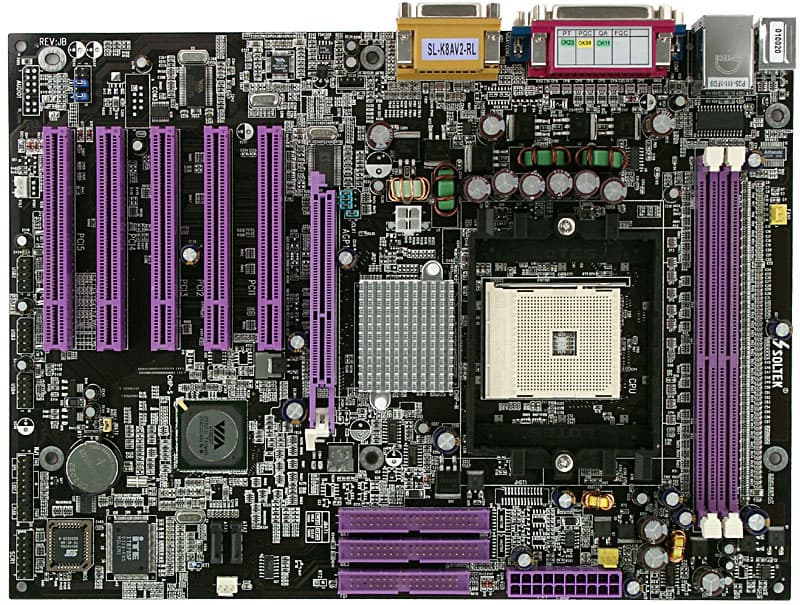

В качестве «пробы пера» под Athlon 64 Soltek предлагает серию плат бюджетного уровня. Конечно, современные чипсеты даже и без применения внешних контроллеров обеспечивают очень неплохой уровень функциональности, но все же, учитывая нынешнюю стоимость 64-битных процессоров AMD, можно, казалось бы, рассчитывать и на более высокий уровень плат. Из ряда прочих моделей K8AV2-RL выделяется своим дизайном: как приятным цветовым решением, так и поворотом на 90° процессорного сокета и соответствующим перемещением разъемов модулей памяти на текстолите.

В остальном же разводка платы вполне привычна, и из недостатков ее можно отметить разве что неудобное для подключения кабелей расположение ряда разъемов вдоль левого края. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 3 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (3 по 1500 мкФ и несколько менее емких; усилен применением индуктивных элементов).

Разведены, но не распаяны на плате: разъемы COM3, WOM и Audio1, причем COM3 — явный задел под модель на чипсете VIA с интегрированной графикой. Пока же Soltek выпускает три модели на K8T800: K8AV2-R отличается от рассматриваемой отсутствием сетевого контроллера, а у K8AV-R немного изменен дизайн, используется старый южный мост VT8235, тоже нет сетевого контроллера, а поддержка SATA/RAID осуществляется за счет интегрированного контроллера Promise PDC20378. Размер платы — 305х220 мм («зауженный» ATX, крепление к корпусу шестью винтами, передний край платы будет провисать). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, памяти, AGP, батарейки, +3,3, +5, ±12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 754);
  • 2 разъема под DDR SDRAM DIMM (до 2 ГБ памяти DDR200/266/333/400);
  • Слот AGP (с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) RAID — «чипсетные»;
  • 3 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем Wake-On-LAN;
  • Разъем для подключения считывателя смарт-карт;
  • Разъемы для подключения планки с дополнительными звуковыми выходами;
  • 3 разъема для подключения вентиляторов (2 из них с возможностью регулировки количества оборотов).

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • 2 порта USB (2.0) и RJ-45 (Ethernet);
  • 1 LPT и 2 COM-порта;
  • 3 аудиоразъема (Mic-In, Line-In, Front) и Game-порт.

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы, описание прилагаемого программного обеспечения — все на английском языке;
  • Кабели: 2 Serial ATA (с переходником-разветвителем питания), один ATA66/100/133 (убран в фиолетовый кембрик) и шлейф для подключения дисковода (фиолетового цвета);
  • Дискета с драйверами к встроенному в чипсет контроллеру SATA RAID;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • DirectX 8.1a;
    • PC-cillin 2002;
    • VirtualDrive 7;
    • RestoreIT! 3 Lite;
    • PartitionMagic 6.0 SE;
    • DriveImage 4.0.

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека VIA VT1616, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, на базе возможностей чипсета и PHY-контроллера VIA VT6103, с поддержкой 10/100 Мбит/с Fast Ethernet.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.09Отлично
Уровень шума, дБ (А): -85.1Хорошо
Динамический диапазон, дБ (А): 84.7Хорошо
Нелин. искажения, %: 0.0094Очень хорошо
Интермод. искажения, %: 0.020Хорошо
Взаимопроникновение каналов, дБ: -84.0Очень хорошо

Общая оценка: Очень хорошо (подробнее). Если сравнивать качество звука у прямых конкурентов — продуктов на базе одного чипсета (VIA K8T800 в данном случае, хотя от самого чипсета тут ничего не зависит), то у Soltek K8AV2-RL оно оказалось наивысшим из всех уже рассмотренных нами моделей.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для выбора частоты процессора200/233/266/270 МГц с сохранением нормальных частот на HT/PCI
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти-
Выбор частоты работы памяти+100, 133, 166, 200 МГц
Настройка работы шины HT+Upstream LDT Bus Width, Downstream LDT Bus Width, LDT Bus Frequency
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—233 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+0,8—1,7 В с шагом 0,025 В до 1,55 В и шагом 0,05 В выше
Изменение напряжения памяти+2,6—2,9 В с шагом 0,1 В
Изменение напряжения чипсета+2,5—2,8 В с шагом 0,1 В
Изменение напряжения шины AGP+1,5—1,8 В с шагом 0,1 В

Использовалась версия BIOS 1.0, как последняя из доступных на время проведения тестирования.

Результаты тестов:
