Full HD ЖК-телевизор
Xoro HTL 4242w


Нельзя сказать, что переход от разрешения 1280 на 720 (или странного 1366 на 768) к Full HD 1920 на 1080 — это настолько же значимый качественный скачок, как выход за рамки SD-разрешения (720 на 576 или 480). Тем не менее, возрастающая доступность HD-видеоматериала (спутниковое вещание, HD-рипы на DVD и в Интернете, Blu-Ray и HD DVD) повышает привлекательность Full HD устройств отображения, несмотря на их стоимость. Рискнем утверждать, что телевизор (проектор) в современном домашнем кинотеатре должен быть разрешения 1920 на 1080, только на таком экране можно разглядеть все чешуйки тварей с Discovery HD Channel.

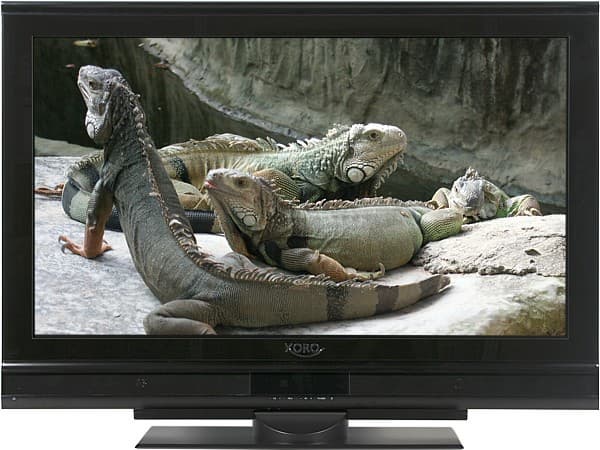

Изображение на экране - имитация :)

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

Телевизор выглядит очень строго и стильно. Он черный, в конструкции широко используются элементы из алюминиевых сплавов, из чисто декоративных деталей — только блестящий логотип компании. Отметим, что черный цвет смотрится солидно, но у него есть и недостаток — пыль на черном очень заметна. Вокруг экрана — неширокая рамка из черного гладкого пластика. По периметру телевизор обрамлен профильными планками из алюминиевого сплава с анодированной и выкрашенной в черный цвет поверхностью. Под экраном расположен узкий блок динамиков, прикрытых пластиковой решеткой. В центре решетка разрывается вставкой из тонированного оргстекла, под которой — ИК-приемник и индикатор состояния.

Logo

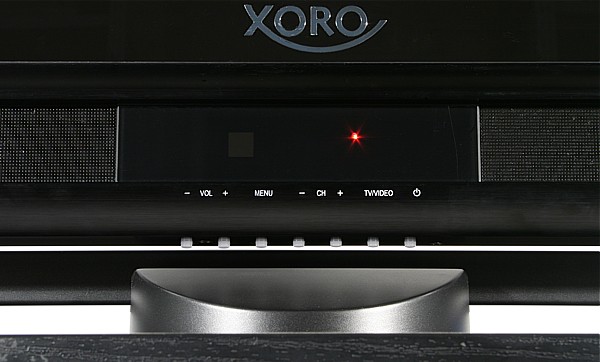

В ждущем режиме индикатор неярко светится красным, при работе — синим, а в процессе разогрева или при неполадках — мигает с красного на синий. Над вставкой — логотип, под — контрастные обозначения кнопок управления. Сами кнопки — небольшие белые цилиндрики — выступают из почти горизонтальной поверхности нижней планки. Спереди кнопки практически не видны, находить их придется на ощупь, впрочем, немного наклонившись, их легко можно обнаружить визуально. В правом нижнем углу есть значок (кружок с палочкой), указывающий на близкое присутствие кнопки питания. Но пальпировать корпус телевизора рядом с этим значком бесполезно — на самом деле круглая кнопка питания расположена сильно выше на левом торце.

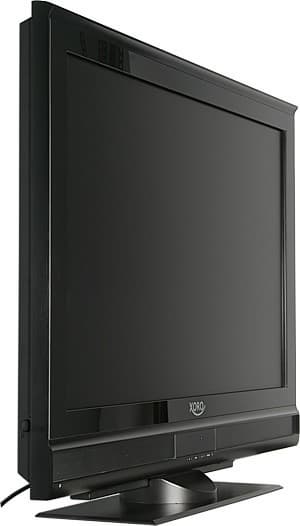

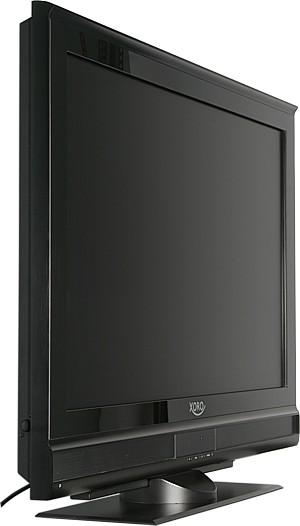

Side buttons

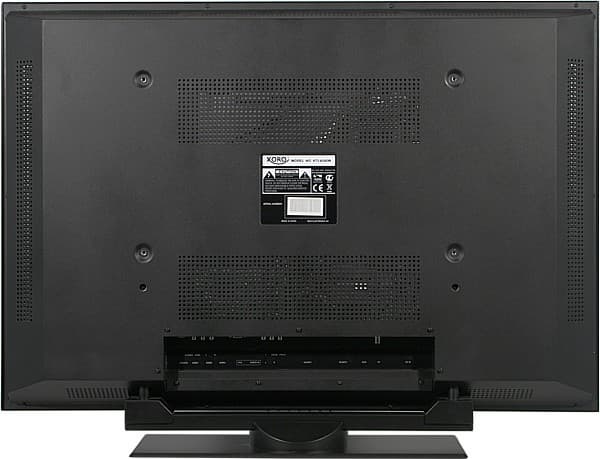

Задняя поверхность телевизора, прикрытая черным кожухом из алюминия, смотрится очень аккуратно.

Rear

Все разъемы расположены в нише в нижней части и ориентированы вниз. Подключать телевизор к источникам изображения и звука не очень удобно (и из-за двухрядного расположения разъемов), зато ничто не будет мешать расположить телевизор как можно ближе к стенке при настенном монтаже, да и подключить новые источники при таком размещении, скорее всего, получится. (Для крепления к телевизору настенного кронштейна в задней панели есть 4 отверстия с резьбой в каркасе телевизора.) Конечно, местонахождение разъема для наушников нельзя назвать удачным. На некоторую "сырость" экземпляра можно списать то, что у нас не получилось зафиксировать винтовыми зажимами VGA-кабель (винты до гаек разъема немного не доставали), и болтающийся разъем антенного входа.

Подставка телевизора собрана из элементов, изготовленных из алюминиевого сплава, анодированных и покрашенных в черный цвет. Дизайн подставки — минималистский, не нарушающий лаконичный стиль телевизора: прямоугольное основание (снизу — резиновые ножки-таблетки), короткая цилиндрическая стойка, горизонтальная труба и две стойки, прикрепленные к корпусу телевизора по бокам от ниши с разъемами (больше пространства для манипуляций с кабелями и разъемами). Телевизор стоит на подставке устойчиво и строго вертикально, жесткость подставки достаточная.

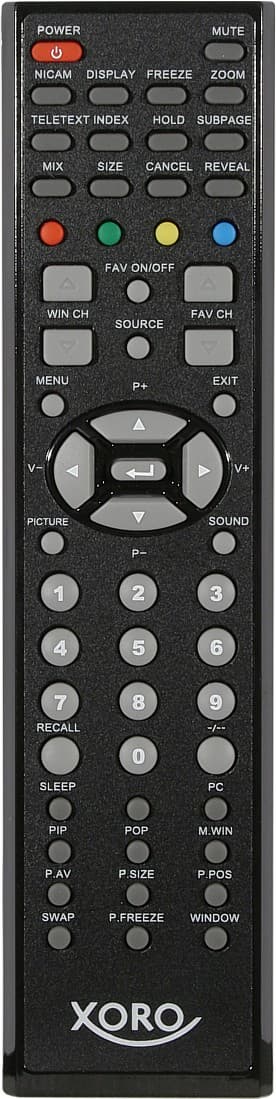

Пульт

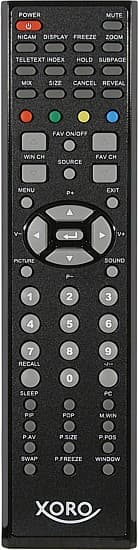

Remote control

Пульт большой и тоже черный, он удобно лежит в руке, хотя может и немного широковат. Блоком курсорных кнопок и кнопками, окружающими его, можно пользоваться на ощупь, другими — сложнее. Кнопки имеют контрастные и не слишком мелкие подписи. Просматривается логичная группировка кнопок по функциям. Курсорные кнопки несут двойную функцию - навигационную по меню и переключения каналов и изменения громкости.

Меню

Экранное меню в абсолютных размерах крупное, но относительно экрана - нет, большинство надписей смотрятся мелковатыми. Шрифт удобочитаемый, без засечек. Навигация по меню удобная, хотя и требует некоторого привыкания. При регулировке контрастности, яркости и т. д. меню убирается с экрана, остается только название параметра, текущее значение, шкала и подсказка — какая настройка появится при нажатии на стрелки вверх-вниз, — в результате коррекция изображения существенно упрощается.

OSD

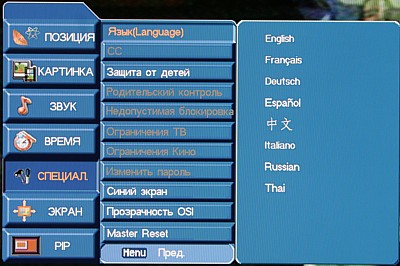

Неудобно то, что, не перейдя непосредственно на страницу со списками режимов, нельзя узнать текущий. Есть русская версия экранного меню.

OSD

Перевод на русский язык в целом адекватный, но есть опечатки и непереведенные места.

Коммутация

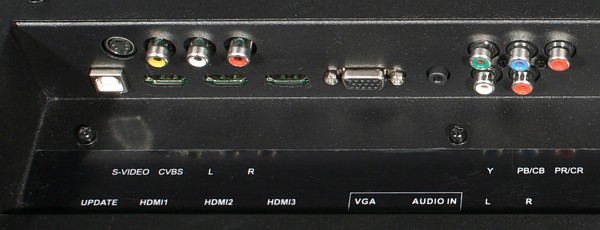

Connectors

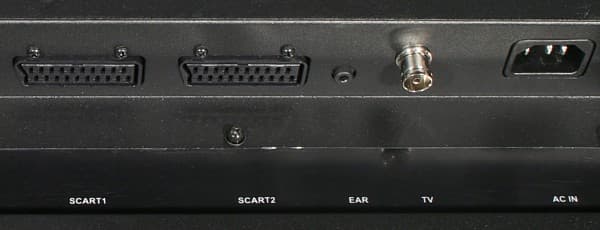

Connectors

В телевизоре целых 3 HDMI-входа! Они принимают видеосигналы до 1080p, компонентное и RGB-кодирование цвета и PCM-цифровой стереоаудиосигнал. Аналоговый аудиосигнал при HDMI-подключении, как утверждается в руководстве, можно заводить на разъем миниджек рядом с VGA-входом. Композитный вход и вход S-Video разделяют одну пару RCA аудиовхода. Остальные аналоговые видеовходы имеют свои входы для звука. К SCART-ам можно подключать источники композитного сигнала, а к SCART1 — RGB, к SCART2 — источник Y/С-видеосигнала (S-Video). Видеосигнал и стереозвук текущего ТВ-канала выводятся через SCART1.

Звук

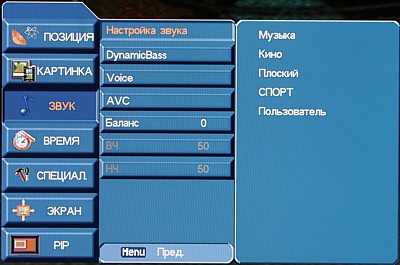

Звук можно подкорректировать с помощью настроек фильтра высоких и низких частот и стереобаланса. Есть режимы усиления баса, псевдо-окружающего звука (Музыка и Кино) и т. д.

OSD

Встроенные динамики очень громкие. Их звук характеризуются отсутствием самых низких частот и легким "пластмассовым" призвуком. Стереоэффект присутствует.

Подключение наушников отключает динамики. Звук в наушниках качественный — помех нет, есть высокие и низкие частоты, запас громкости очень большой.

ТВ-тюнер

В неблагоприятных условиях приема на комнатную антенну телевизор нашел 16 ТВ-станций (Москва, Останкинская башня далеко и окно на нее не смотрит). 11 станций — картинка приемлемого качества, 5 — ниже среднего, отличного приема не было ни у одной станции. Список каналов можно отредактировать вручную.

OSD

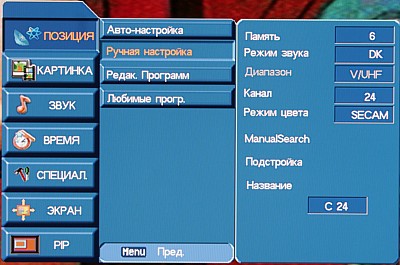

В свойствах канала настраиваются: система звука, система цвета, частота тонко, частота (поиск сигнала вверх-вниз от текущего) или положение в сетке (перебор от текущего) и текстовая метка (5 знаков, заглавные латинские буквы, цифры, +, -, пробела нет).

OSD

Нумерация каналов в сетке вещания немного странная: 1 канал телевизор считает 0, 11 — 9, 32 — 28 и т. д. Телевизор декодирует NICAM-стереозвук, одноименная кнопка пульта предназначена для управления режимами декодера. Есть функция TeleText, текст не русифицирован. Переключение между ТВ-каналами происходит примерно за 1,5 с. На пульте есть кнопка возврата на предыдущий канал. ТВ-станцию можно занести в список любимых (кнопка FAV ON/OFF), а кнопки FAV CH позволяют выбирать станции только из этого списка фаворитов. Кнопкой FREEZE включается стоп-кадр (работает не только с ТВ).

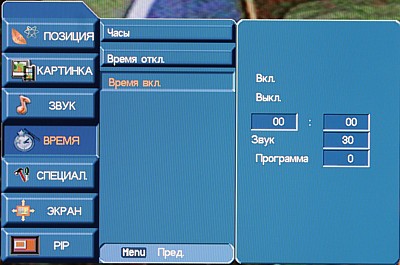

В телевизоре есть таймер на выключение (от 10 до 240 мин). Также можно запрограммировать время включения указанного канала с заданной начальной громкостью и время выключения.

OSD

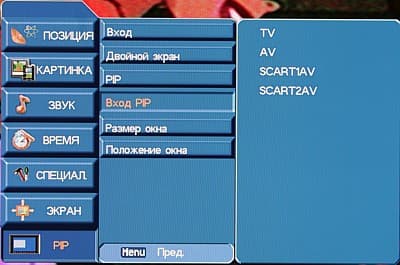

Есть функция отображения картинки от двух источников одновременно. Основное изображение может быть от любого источника, дополнительное — от ТВ-тюнера или композитного входа (от RCA или SCART-ов).

OSD

Доступны два режима: POP (в двух половинках экрана) и PIP (основное изображение во весь экран и дополнительное в небольшом окошке). Можно менять изображения местами, в режиме PIP настраивать размер и положение дополнительного окна и т. д. Наличие двух тюнеров позволяет смотреть одновременно два канала (в PIP или POP-режимах). В режиме визуального сканирования каналов (кнопка M. WIN) картинки ТВ-каналов выводятся мозаикой из 9-ти окон, занимающих весь экран. Тестирование с помощью референсного источника ТВ-сигнала показало высокое качество изображения при приеме ТВ-программ в случае неослабленного PAL-сигнала (450 ТВЛ яркостной четкости и примерно 100 ТВЛ цветовой, яркостный и цветовой балансы в норме). (Тут описана методика.)

TV

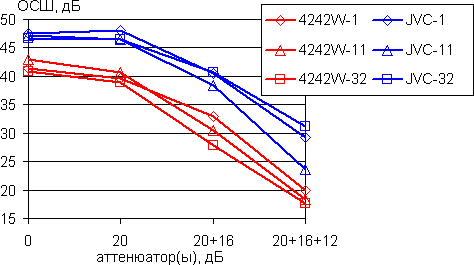

Цифры в легенде — это номера каналов, на которых измерялось ОСШ.

Чувствительность ТВ-тюнера телевизора оказалась ниже, чем у телевизора JVC, используемого нами для сравнения.

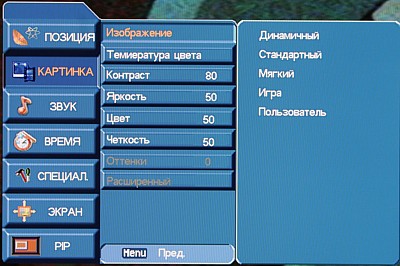

Настройки изображения следующие: Температура цвета (3 профиля), Контраст, Яркость, Цвет (насыщенность), Четкость (контурная резкость), Оттенки (для NTSC-сигнала). (Пункт Расширенный всегда неактивен.).

OSD

Заводские наборы настроек хранятся в четырех предустановленных профилях, еще один профиль предназначен для хранения пользовательского набора. Выбираются профили кнопкой PICTURE пульта. Текущие значения настроек автоматически запоминаются для каждого типа источника видеосигнала.

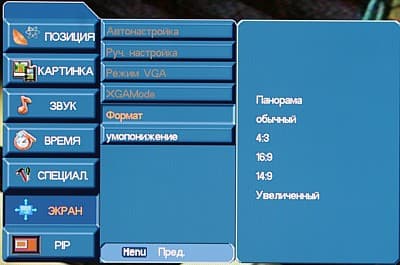

Режимов геометрической трансформации 5:

Aspect

16:9 — увеличение и равномерное растягивание на весь экран, подойдет для анаморфированных фильмов, 14:9 — аналогично, но растяжение по горизонтали меньше и по бокам черные полосы, 4:3 — вывод изображения с соотношением сторон 4:3 в центре экрана, по бокам черные полосы, Увеличенный — немного увеличенная картинка, вписанная по ширине экрана, идеально для варианта LetterBox, и Панорама — неравномерное (в центре меньше) растягивание картинки до соотношения 16:9, вариант просмотра изображения 4:3 на широкоформатном экране. В режиме Обычный телевизор выбирает режим самостоятельно — обычно это 4:3. В зависимости от типа подключения и вида сигнала некоторые режимы становятся не доступными. Все режимы доступны при приеме ТВ-программ и переключении на композитный или S-Video-вход.

При подключении к VGA-выходу видеокарты телевизор поддерживает максимальное разрешение в 1280 на 1024 пикселей. Оверскана (увеличения и обрезки изображения по периметру) нет, интерполяция, разумеется, присутствует. Хорошо отображаются как минимум два режима — 1024 на 768 и 1280 на 1024. В режиме 1360 на 768 картинка сильно сдвинута вправо, ручной подстройкой ее удается сдвинуть влево так, что справа не помещается только столбец в один пиксель. Цвета при VGA-подключении правильные, оттенки серого цвета имеют незначительную примесь то красного, то зеленого. Тонкие градации оттенков отображаются как на светлых участках, так и на темных.

При цифровом DVI-подключении (с помощью кабеля-переходника с DVI на HDMI) поддерживается разрешение до 1920 на 1080 пикселей. В режиме 1080i изображение временами подрагивает — результат погрешностей в работе функции деинтерлейсинга. В режимах 1080i/p работает неотключаемый оверскан, из-за чего пиксели периодически (по площади экрана) смазываются. В режимах 1024×768, 1280×720, 1280×1024 оверскана нет, но есть интерполяция. Цветовой и яркостный балансы при DVI-подключении правильные.

HDMI-подключение тестировалось с помощью DVD-плеера Panasonic S97 и HD-плеера DUNA ONE. Картинка отличная, микроконтраст высокий, но в режимах 1080 оверскан несколько снижает четкость картинки (а DUNA ONE еще и артефактов добавляет). Телевизор поддерживает режимы 480i/p, 576ip, 720p и 1080i/p (50 и 60 Гц).

Яркостная четкость (ТВЛ*)
Композитныйболее 540Отлично
S-Videoболее 540Отлично
Компонентныйболее 540Отлично
Цветовая четкость (ТВЛ)
Композитный110Очень хорошо
S-Video110Хорошо
Компонентныйпримерно 200Очень хорошо
* ТВЛ (телевизионные линии) — количество различимых линий в круге, вписанном в экран. Чередование двух линий различных цветов считается за пару. Тут яркостная четкость — кол-во черно-белых вертикальных линий, цветовая четкость — кол-во красно-циановых вертикальных линий в круге. Чем выше эти показатели, чем выше фактическое разрешение по горизонтали. Определяется по ч/б и цветной мирам.

Характеристики аналоговых интерфейсов неплохие, однако, цветовая четкость немного недотягивает до возможностей интерфейсов. Цвета правильные, артефактов не наблюдается. Тонкие градации оттенков различаются, как в тенях, так и в светах (после подстройки контрастности и яркости).

HD-режимы при компонентном подключении тестировались с помощью плеера DUNA ONE. В режимах 1080i (1080p телевизор не поддерживает) и 720p тестовые миры немного смазаны из-за интерполяции, но можно определить, что яркостная четкость в режиме 1080i составляет 1080 ТВЛ, цветовая — не менее 260 ТВЛ. Фрагменты реальных фильмов поражают четкостью и живостью картинки. Артефактов нет.

Чересстрочный видеосигнал телевизор трансформирует в прогрессивный по довольно простому алгоритму: неподвижные (в течение 2-3-х кадров) части изображения выводятся по кадрам, а подвижные — по полям. В результате объекты в движении имеют пониженную вертикальную четкость, зато статические изображения не дрожат, а артефактов в виде характерной "расчески" не бывает в принципе. Однако для отрывка кинофильма в формате NTSC телевизор правильно составил кадр из чередующихся по формуле 2-3 полей. Специального сглаживания границ объектов не выполняется. При средних значениях параметра 3D NR подавление видеошумов работает мягко, при максимальном — появляется короткий хвост из неубранного шума за двигающимися объектами. Отметим, что при композитном сигнале и при приеме ТВ-программ на неподвижных объектах полностью устраняются присущие композитному сигналу цветовые артефакты.

Тестирование ЖК-матрицы

Основываясь на субъективных впечатлениях, можно сказать, что матрица у телевизора хорошая: скорость переключения пикселей высокая, цветопередача правильная, углы обзора хорошие, черное и белое поля равномерные, диагональный эффект (когда засветка черного поля увеличивается сильнее при отклонении в диагональном направлении, чем в вертикальном или горизонтальном) не выражен. Полный охват оттенков цветов достигается, как и в подавляющем большинстве ЖК-матриц, с помощью динамического дизеринга.

Часть параметров матрицы мы проверили с помощью наших приборов. Методика подробно описана тут.

Определение времени отклика

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). Тестирование проводилось при DVI-подключении (1280 на 720), Яркость = 50%, и Контраст = 100%, Температура цвета = Теплый.

Времена отклика при переходе от черного до полутона X.

Времена отклика при переходе от полутона X до белого.

Времена отклика при переходе между полутонами с разницей 20%.

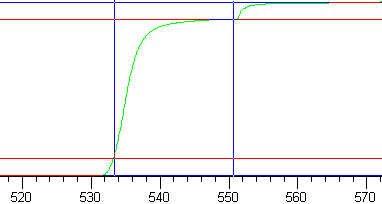

Переключение с черного поля на белое и обратно происходит довольно быстро — за 21,0 мс (16,3 вкл. + 4,7 выкл.). Из графиков яркости перехода черное-белое видно, что в этом случае переключение выполняется в два этапа, что и приводит к некоторому увеличению времени включения пикселя.

Tr graph

На реальных изображениях чисто белого цвета практически не бывает, т. е. скорость матрицы характеризуют скорее переходы между полутонами (возможно, скорость перехода черное-белое увеличится при некотором снижении параметра Контраст). Переключение между оттенками серого в общем случае происходит гораздо быстрее. Такое поведение является следствием разгона матрицы.

Tr graph

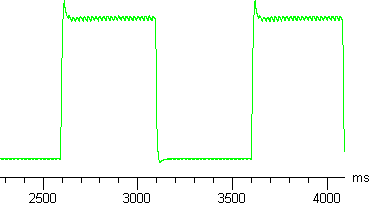

На приведенном графике перехода 20-40% в конце циклов включения и выключения можно заметить небольшие выбросы вверх и вниз, соответственно. В случае переходов с черного на темно-серое выбросы вверх достигают большой относительной амплитуды и длятся около 20 мс, но абсолютный максимум пиков невысок, поэтому возникновение артефактов маловероятно.

Оценка яркости и качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. В таблице приведена цветовая температура на участках шкалы серого. Максимальная яркость определялась с помощью яркомера "Аргус-02". Тестирование проводилось при DVI-подключении (1280 на 720), Яркость = 50%, и Контраст = 80%, Температура цвета = Теплый.

Цветовая температура на различных участках шкалы серого, К
50%*75%100%
8770 8760 8300
* 0% — черный, 100% — белый.

Цветовая температура на различных участках шкалы серого варьируется несильно, но она выше целевых 6500 К. Другими словами, цвета телевизора немного холодные. Ниже приведены графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно красная, синяя и зеленая линии).

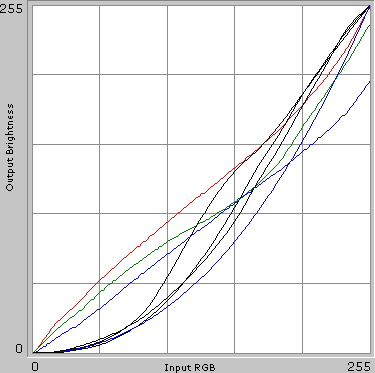

Gamma-curves

Видно, что графики цветов идут выше целевой гамма-кривой, несколько расходятся и имеют точки перегиба. Вывод такой — телевизор нельзя использовать для профессиональной работы с цветом, однако вряд ли данное незначительное рассогласование цветов хоть как-то проявит себя при просмотре фильмов.

При Яркость = 100% и Контраст = 100% яркость белого поля, измеренная в центре экрана, составила 519 кд/м2 (что несколько выше паспортного значения). При этом, уменьшая значения параметра Яркость до 50%, можно добиться различения тонких градаций, как темных, так и светлых оттенков, при незначительно уменьшении максимальной яркости — до 512 кд/м2. При Яркость = 50%, и Контраст = 80% (профиль Стандартный) яркость снижается до 477 кд/м2. Такой яркости телевизора более чем достаточно для комфортного просмотра телепередач и фильмов в ярко освещенном помещении.

Измерение равномерности черного и белого полей и углов обзора

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Тестирование проводилось при DVI-подключении (1280 на 720), Яркость = 50%, и Контраст = 100%, Температура цвета = Теплый.

В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 2,1 кд/м2 -8,3 14,2
Яркость белого поля 491 кд/м2 -5,0 4,3
Контрастность 231:1 -9,8 4,2

Измерения проводились при горизонтальном положении телевизора экраном вверх в пик (надеемся) московской жары в некондиционируемом помещении. После нескольких минут такого издевательства телевизор перегрелся и выключился. Пришлось поставить сбоку вентилятор. Равномерность черного поля средняя, белого поля — отличная, контрастности — хорошая. Контрастность для ЖК-телевизора очень высокая.

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в трех направлениях: вертикальном, горизонтальном и диагональном (в направлении от центра к верхнему правому углу экрана (положительные углы) и к нижнему левому углу (отрицательные углы)).

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости

В горизонтальной плоскости

В горизонтальной плоскости Contrast
По диагонали

Контрастность

Графики показывают, что яркость экрана при выводе белого цвета и оттенков серого очень плавно меняется при отклонении от нормали к экрану по горизонтали, вертикали и диагонали, при этом кривые яркости полутонов не пересекают друг друга. Отметим, что диагональный эффект выражен несильно — при отклонении в диагональном направлении яркость черного поля увеличивается незначительно, а контрастность падает лишь немного быстрее, чем в вертикальном или горизонтальном направлениях. Контрастность остается относительно высокой (выше 10:1) вплоть до 78 градусов (156 в сумме) отклонения в любом направлении от перпендикуляра к экрану.

Выводы

ЖК-телевизор Xoro HTL 4242w отличается стильным внешним видом и оснащен Full HD-матрицей хорошего качества. Большое количество входов позволяет подключать к телевизору несколько источников аналогового и цифрового изображения. Для реализации всего потенциала телевизора рекомендуем использовать HDMI-подключение и режим 1080p.

Достоинства:

  • Стильный дизайн
  • Высокая контрастность
  • Отличные углы обзора
  • Яркость в 500 кд/м2
  • Есть 3 HDMI-входа, поддерживающих режим 1080p и цифровой стереозвук
  • Меню на русском языке
  • 2 ТВ-тюнера и режимы PIP и POP

Недостатки:

  • Неотключаемый оверскан в режимах 1080
