Кинотеатральный Full HD D-ILA-проекторJVC DLA-X95RBE

Обновленная линейка кинотеатральных проекторов компании JVC включает в себя 4 модели: DLA-X95R, DLA-X75R, DLA-X55R и DLA-X35. Первые три модели благодаря технологии e-shift 2 могут эмулировать разрешение 4К, за счет чего исходное Full HD-изображение заметно улучшается в качестве, а последние две доступны и в белом исполнении. Первым на тест мы получили флагман линейки — проектор JVC DLA-X95RBE. Отметим, что последние две буквы в полном обозначении модели означают цвет корпуса (B — черный или W — белый) и региональную модификацию, в нашем случае E — модель для Европы и России.

Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования D-ILA (Direct drive Image Light Amplifier)
Матрица 0,7″, 3 ЖК-матрицы, 16:9, VA с неорганическим выравнивающим слоем
Разрешение 1920×1080
Объектив зум 2,0x, F3,2—4, f = 21,4—42,8 мм
Лампа 230 Вт UHP
Срок службы лампы 3000 ч, 4000 ч в режиме пониженной яркости
Световой поток 1200 ANSI лм
Контрастность 130 000:1 (full on/full off)
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) от 1,52 м (1,78—3,66 м)
до 5,08 м (6,06—12,3 м)
Интерфейсы
  • Видеовход, компонентный Y/Cb/Cr (Y/Pb/Pr), совместим с RGB-сигналами с синхронизацией в канале G, 3 RCA
  • Видеовход, VGA, mini D-sub 15 pin
  • Видеовход, HDMI (в. 1.4a, RGB и Y/Cb/Cr (Y/Pb/Pr)-сигналы, поддержка CEC, Deep Colour), 2 шт.
  • Дистанционное управление, RS-232C, D-sub 9 pin (m)
  • Дистанционное управление, Ethernet, RJ45
  • Управление экраном/анаморфотным объективом, гнездо миниджек 3,5 мм, 12 В / 100 мА
  • Вход для внешнего ИК-приемника, гнездо миниджек 3,5 мм
  • Выход для внешнего излучателя стереоскопической синхронизации, mini DIN 3 pin
Форматы входного сигнала компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i, 480p, 576i, 576p, 720p, 1080i
аналоговые RGB-сигналы: VGA-1080p: 640×480—1920×1080@60 Гц
цифровые сигналы (HDMI): 480i, 480p, 576i, 576p, 720p, 1080i, 1080p@24/50/60 Гц, 640×480—1920×1200@60 Гц (отчет MonInfo)
Уровень шума 23 дБ в режиме пониженной яркости
Особенности
  • Технология e-shift 2
  • Поддержка стереоскопического режима с последовательным выводом кадров
  • Сдвиг объектива ±80% по вертикали и ±34% по горизонтали
  • Электромеханические приводы сдвига, трансфокатора, фокусировки и шторки объектива
  • Поддержка внешнего анаморфотного объектива
  • Функция вставки промежуточных кадров Clear Motion Drive
  • Видеопроцессор HQV Reon VX
  • Диафрагма 16 шагов
  • Цифровая коррекция трапецеидальных и подушкообразных искажений
  • Сертификаты ISF и THX 3D
  • Поддержка аппаратной калибровки
Размеры (Ш×В×Г) 455×179×477 мм (с выступающими частями)
Масса 15,4 кг
Потребляемая мощность 360 Вт, 0,4 Вт в ждущем режиме
Напряжение питания 110-240 В, 50/60 Гц
Комплект поставки
  • Проектор
  • Руководство пользователя, несколько языков (русский есть)
  • Кабель питания, евровилка
  • Кабель питания, вилка британского образца
  • ИК-пульт ДУ и два элемента питания AAA для него
Дополнительные аксессуары:
  • Затворные очки PK-AG3 и излучатель синхросигналов PK-EM2
  • Затворные очки PK-AG2 и излучатель синхросигналов PK-EM1
Ссылка на сайт производителя www.jvc.ru
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) $12327(2)

Внешний вид

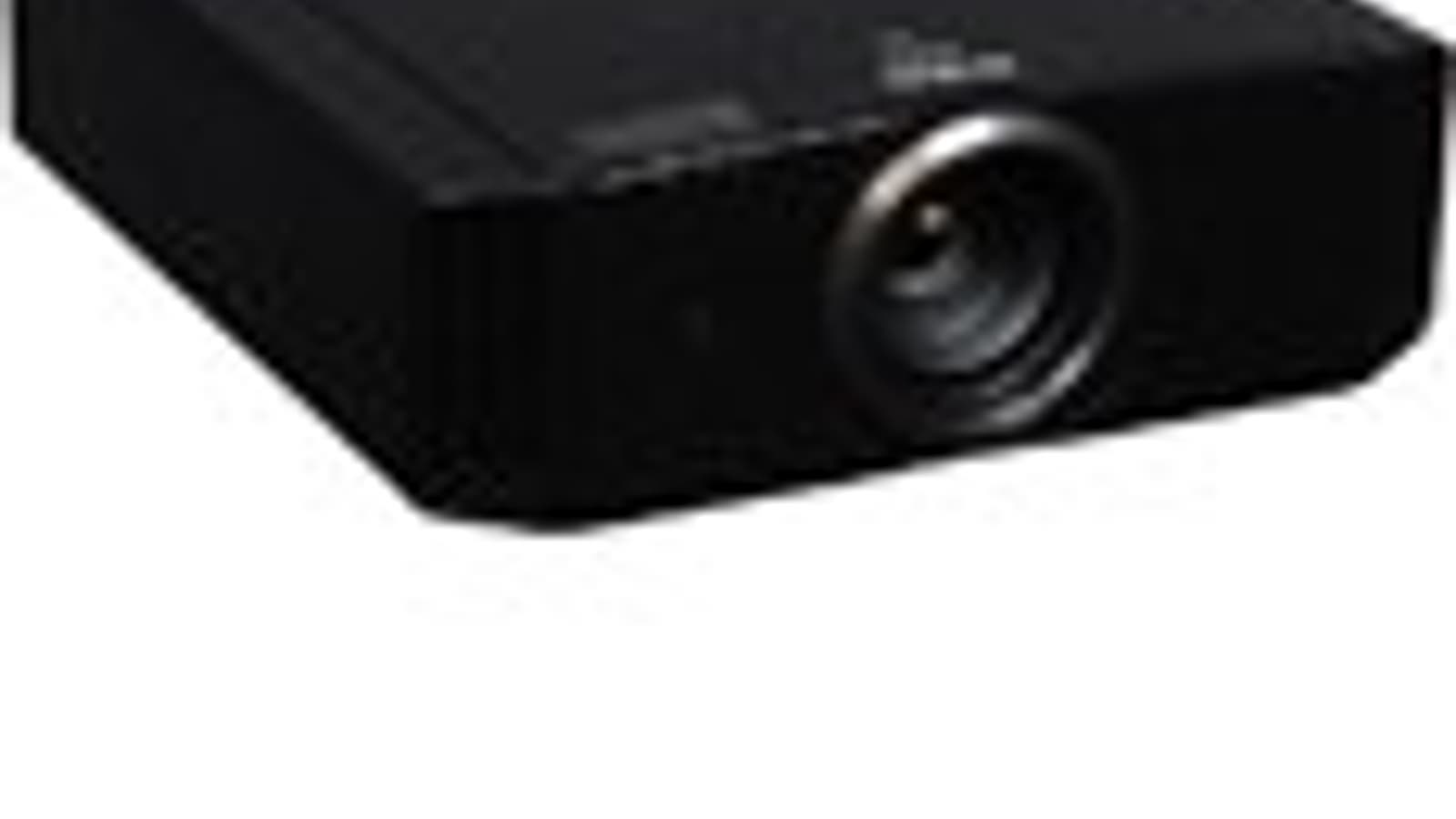

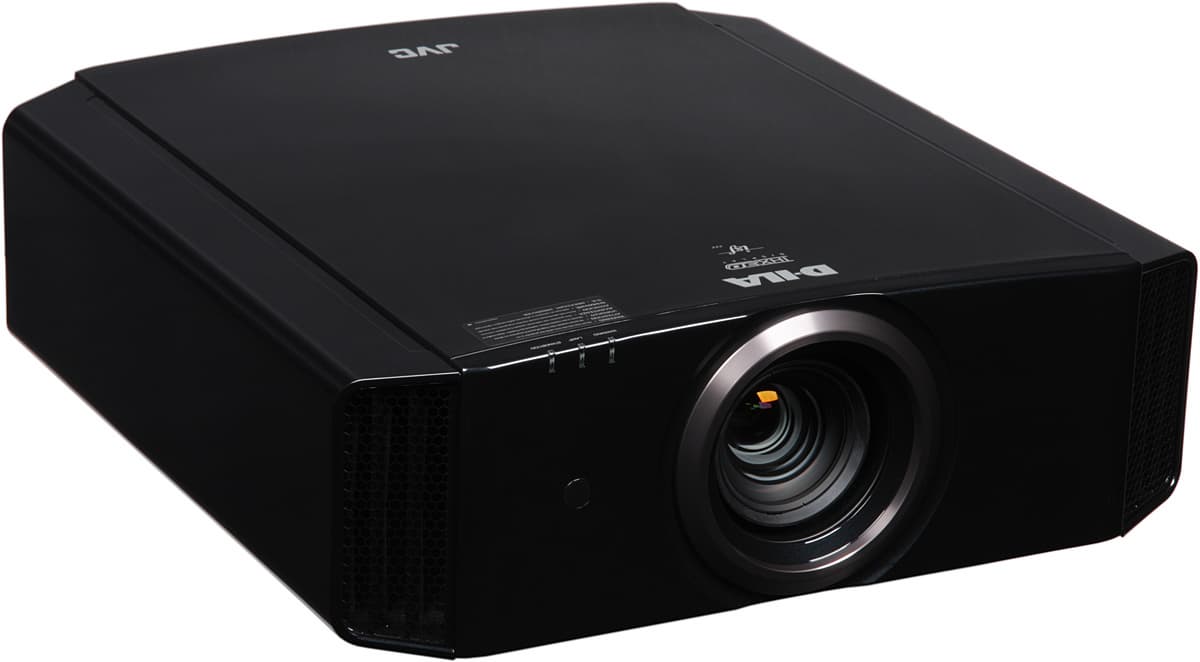

Проектор JVC DLA-X95RBE, внешний вид



Проектор большой и относительно тяжелый. Линии корпуса строгие, украшательства отсутствуют.

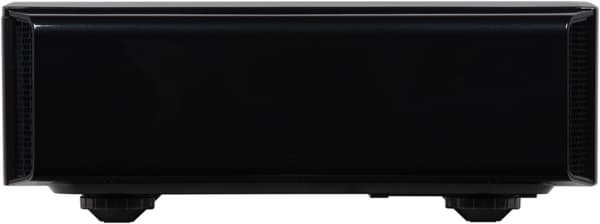

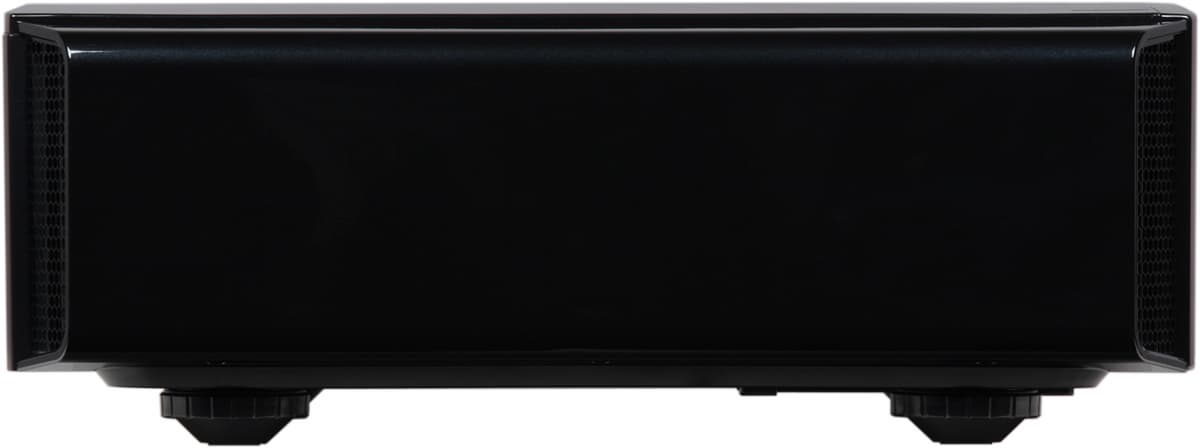

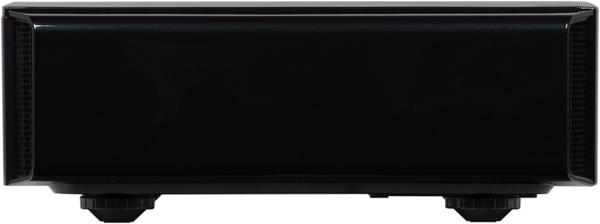

Проектор JVC DLA-X95RBE, правый бок



Материал корпуса — это пластик с черным блестящим, зеркально-гладким покрытием, за исключение днища и задней панели, которые черные, матовые и без покрытия. Блестящее покрытие относительно устойчиво к царапинам, а мельчайшие блестки эффективно скрывают мелкие повреждения и следы от пальцев. Кольцо вокруг ниши объектива изготовлено из анодированного и тонированного алюминия.

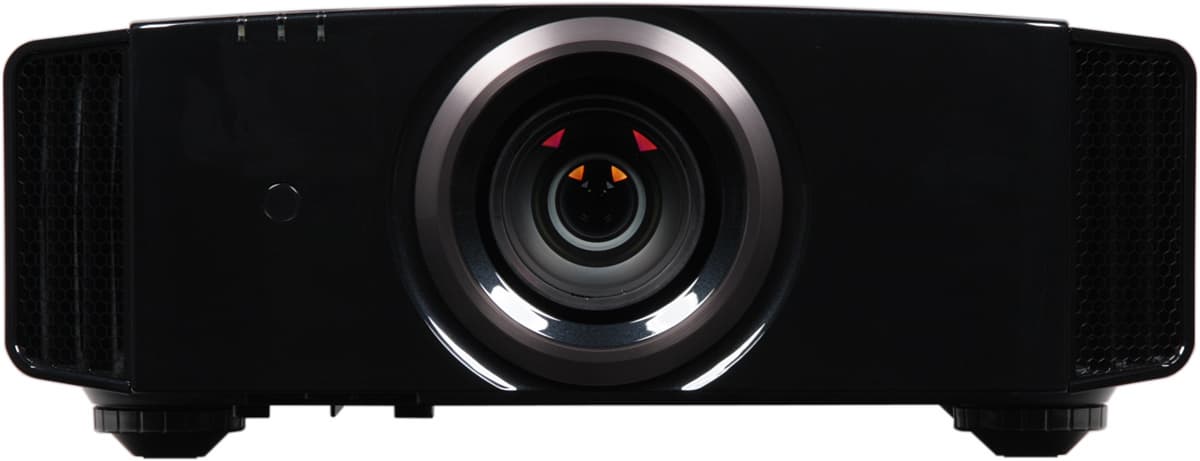

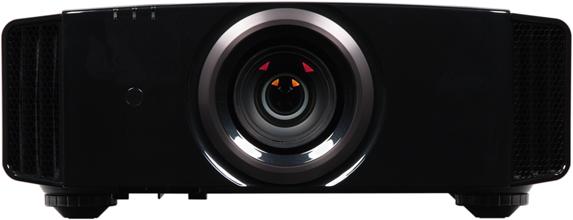

Проектор JVC DLA-X95RBE, лицевая поверхность



На стыке верхней и передней панели находятся индикаторы состояния (индикатор Standby/On светится зеленым при разогреве лампы, мигает красным при охлаждении лампы, светится красным в режиме ожидания и не горит при работе проектора). Спереди — окошко ИК-приемника и две решетки, через которые выдувается теплый воздух. На задней панели находятся все разъемы, окошко второго ИК-приемника, кнопки управления, крышка отсека лампы и воздухозаборные решетки по бокам (еще одна небольшая оснащенная сменным воздушным фильтром есть на днище).

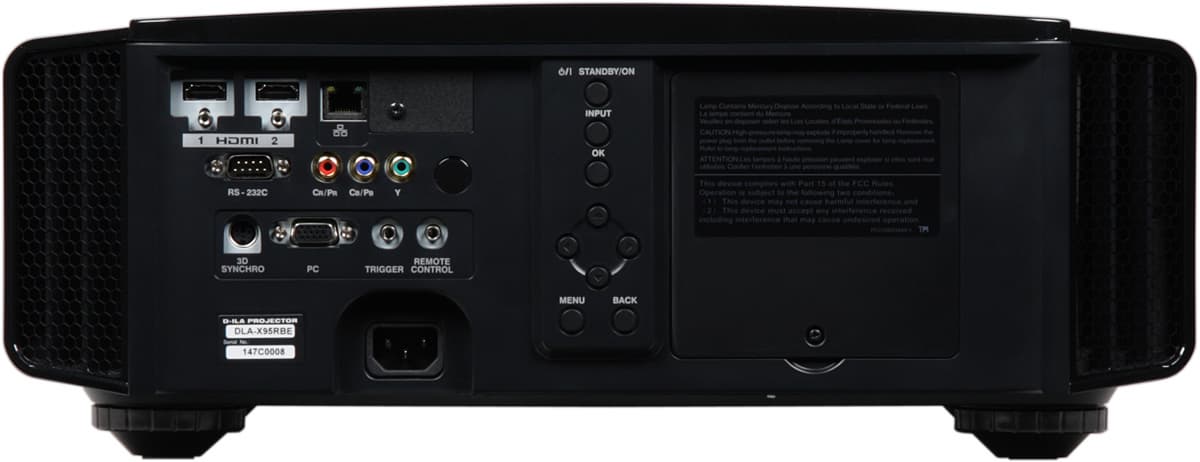

Проектор JVC DLA-X95RBE, задняя поверхность



Все четыре ножки на днище вывинчиваются из корпуса (примерно на 8 мм), что позволяет выровнять проектор при его размещении на горизонтальной поверхности.

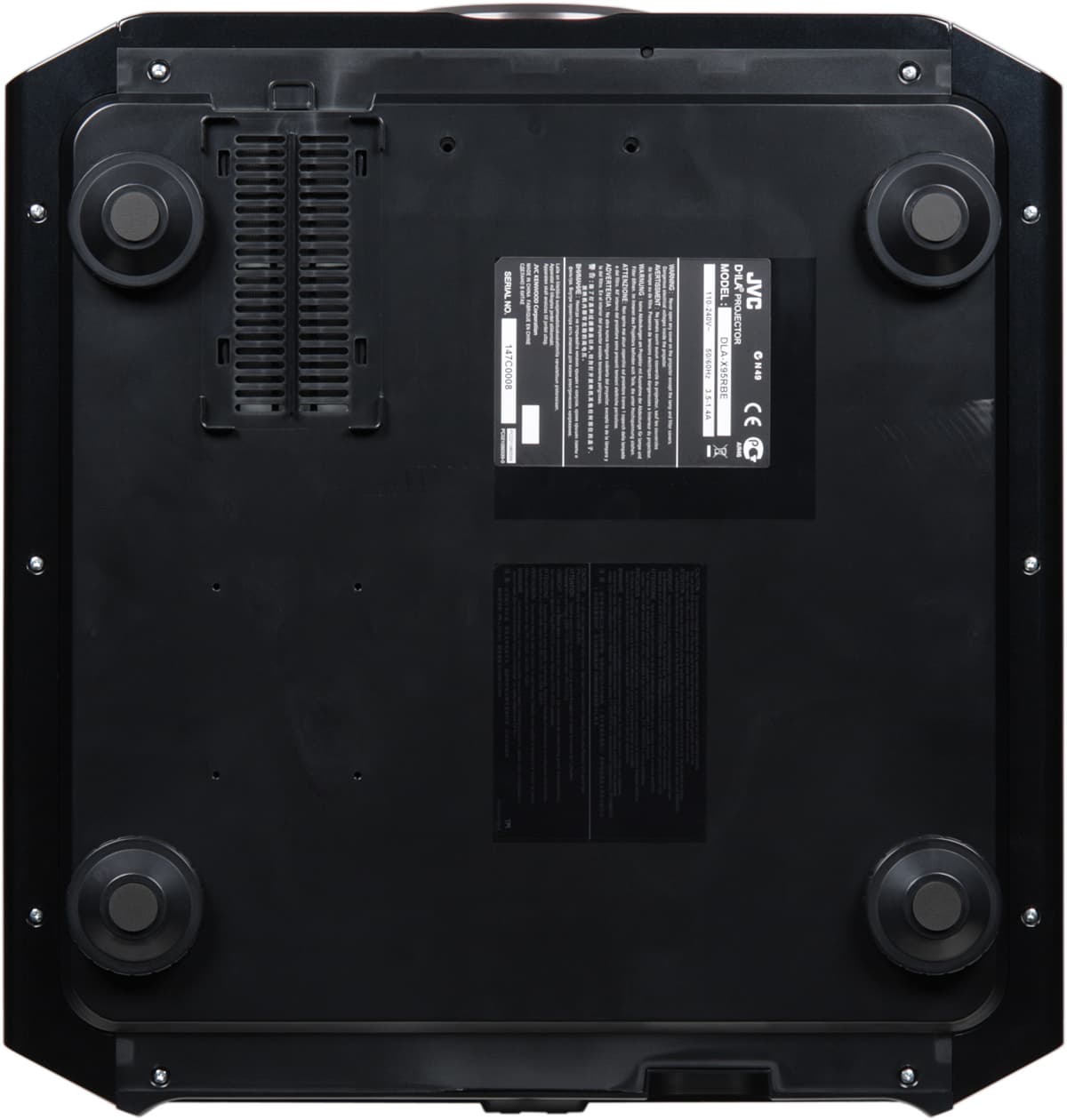

Проектор JVC DLA-X95RBE, днище



Для крепления к потолочному кронштейну эти ножки нужно выкрутить совсем и использовать освободившиеся резьбовые отверстия. Также на днище ближе к объективу есть два резьбовых отверстия, с помощью которых закрепляется анаморфотная насадка. Лампу и воздушный фильтр можно менять, не снимая проектор с потолочного кронштейна.

Пульт

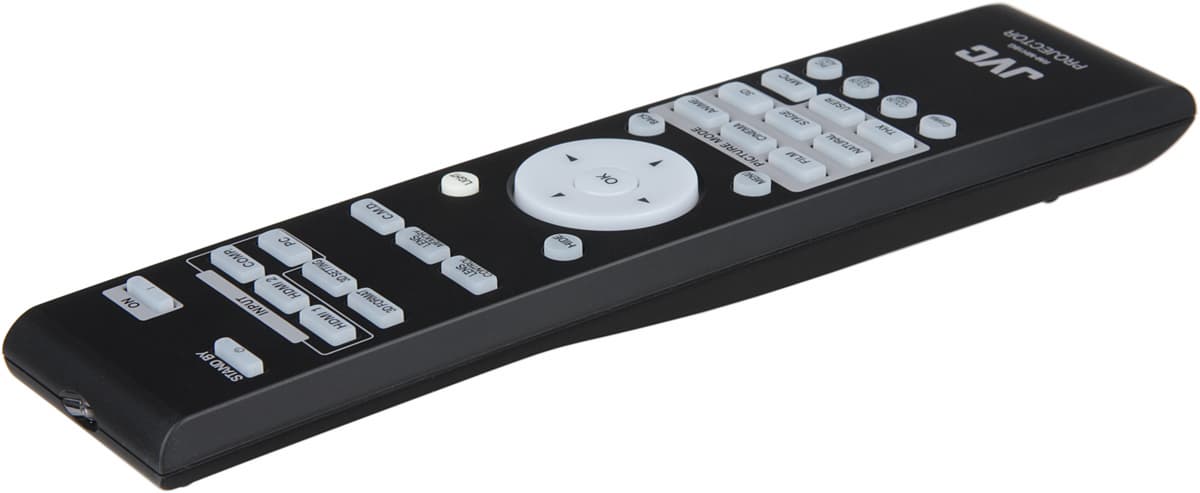

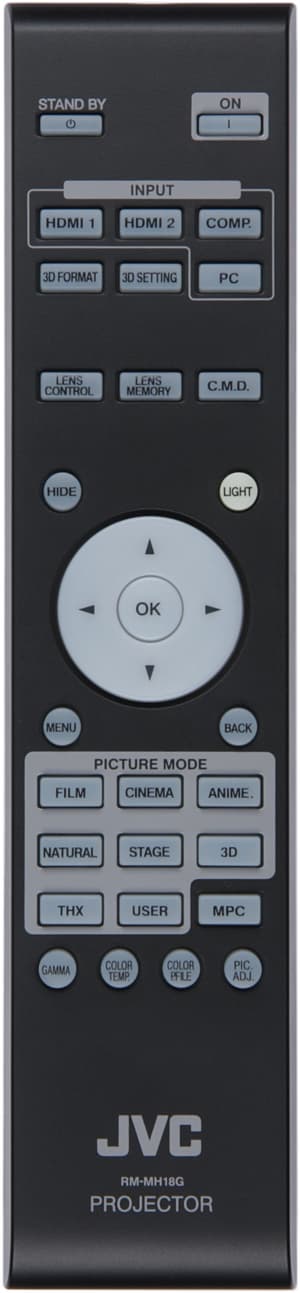

Проектор JVC DLA-X95RBE, пульт ДУ



Пульт не очень большой. Его корпус изготовлен из черного пластика с матовой поверхностью. Пульт удобно ложится в руку. Кнопки некрупные, подписи относительно контрастные, но немного мелковаты. Есть достаточно яркая и равномерная светодиодная подсветка, включающаяся небольшой круглой и фосфоресцирующей кнопочкой Light.

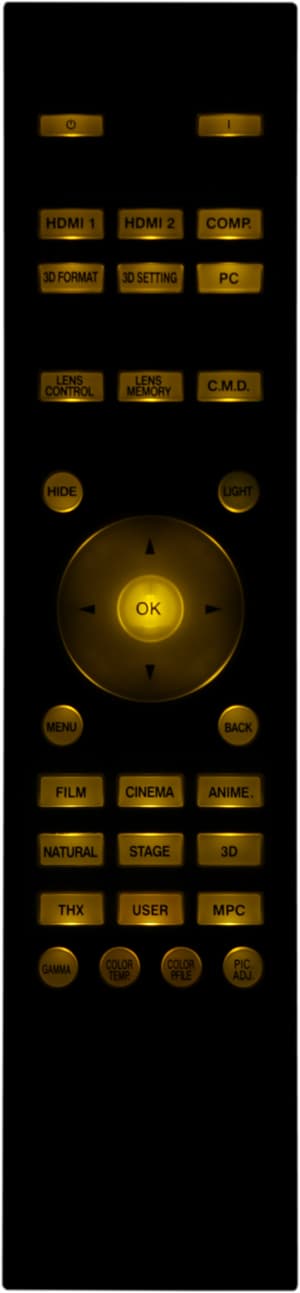

Проектор JVC DLA-X95RBE, пульт ДУ      Проектор JVC DLA-X95RBE, пульт ДУ с подсветкой



Включение и выключение проектора разнесены на две разные кнопки, подтверждение на выключение запрашивается. В меню можно выбрать код пульта A или B, которым проектор будет управляться. На самом пульте код меняется описанной в руководстве комбинацией кнопок. Коды команд пульта ДУ приведены в руководстве.

Заявлено, что как пульт ДУ можно использовать устройства на iOS (iPhone, iPad и iPod Touch), установив на них соответствующее приложение. Разумеется, для реализации этой функции проектор и iP*-устройства должны быть подключены к сети передачи данных. Возможно, появится и поддержка устройств на Android, но на момент написания статьи в Google Play нужного приложения мы не нашли.

Коммутация

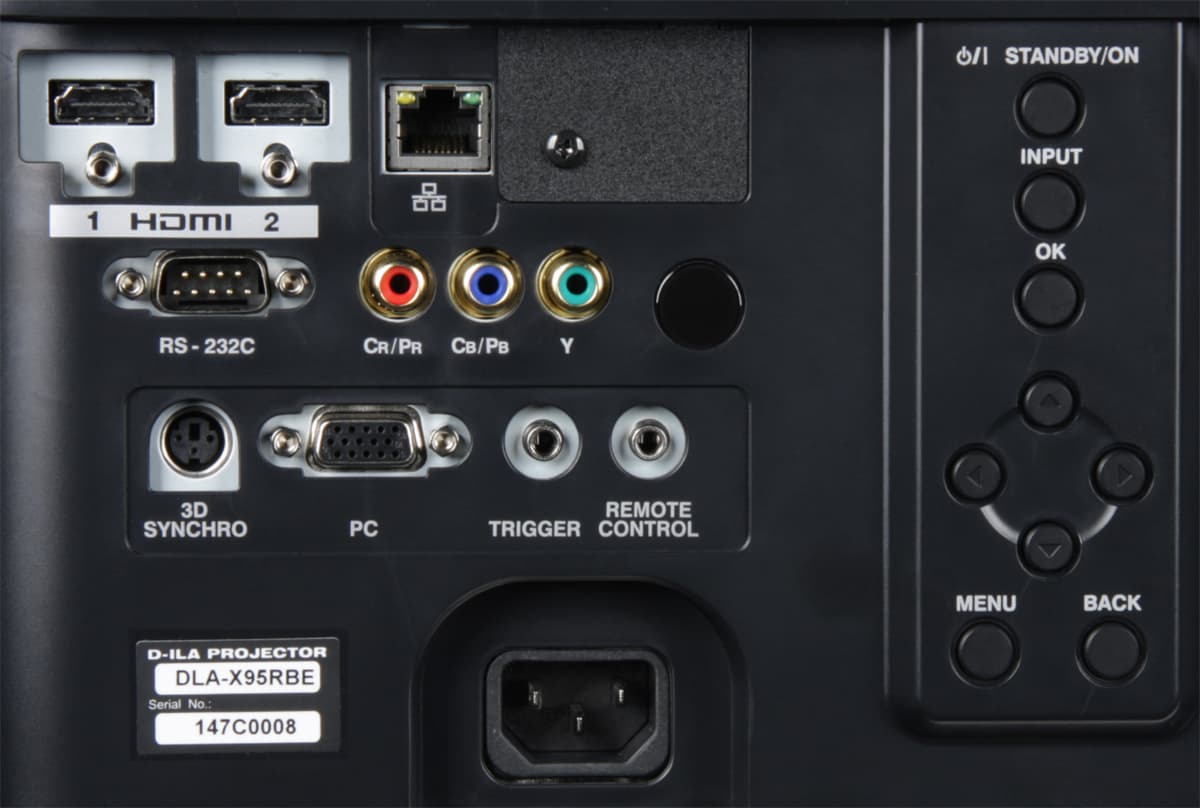

Проектор JVC DLA-X95RBE, интерфейсы



Проектор оснащен двумя HDMI-интерфейсами версии 1.4a, входом VGA и компонентным входом. К компонентному входу можно подключать источники RGB-сигнала с синхронизацией в зеленом канале. Под HDMI-разъемами находятся втулки с резьбой, предназначенные для фиксации HDMI-кабелей с винтовыми зажимами. Переключение между источниками осуществляется перебором с помощью кнопки Input на корпусе проектора или непосредственно четырьмя кнопками на пульте, каждая на свой вход. Автоматического распознавания активного подключения нет. В том случае, если автоматическое определение параметров видеосигнала работает неверно, в меню можно принудительно указать некоторые характеристики видеосигналов (например, яркостный диапазон для HDMI). Проектор поддерживает управление по HDMI, видимо, все ограничено просто включением при включении подключенного источника сигнала. В зависимости от установок в меню на выход Trigger подается 12 В или при включении проектора, или при выборе анаморфного режима, или не подается вовсе. В первом случае этот выход может управлять экраном с электромеханическим приводом, во втором — приводом анаморфотного объектива. Проектором можно управлять по интерфейсу RS-232C, в руководстве приведены распайка разъема, характеристики протокола и команды. Аналогичным целям служит и Ethernet-интерфейс с разъемом RJ-45 под витую пару (в Сети можно найти очень подробное руководство по удаленному управлению по LAN и RS-232C). Есть разъем для подключения внешнего ИК-приемника. Разъем типа mini DIN 3 pin предназначен для подключения внешнего излучателя сигналов синхронизации стереоскопических очков.

Меню и локализация

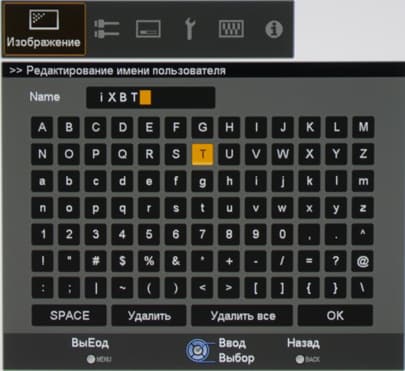

Меню имеет строгий профессиональный дизайн. Шрифт меню удобочитаемый, хотя, может и несколько мелковатый. Навигация удобная, внизу страниц выводится подсказка по функциям кнопок. При настройке параметров, влияющих на изображение, меню можно убрать, оставив только одну строчку с ползунком, при этом параметры перебираются стрелками вверх и вниз.



Проектор JVC DLA-X95RBE, меню

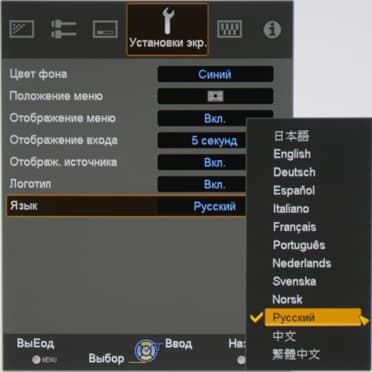

Есть русская версия меню, перевод на русский язык хороший, хотя есть непереведенные или переведенные с ошибками надписи, в основном те, что появились в новых моделях.



Проектор JVC DLA-X95RBE, меню



К проектору прилагается напечатанное руководство на русском языке. Качество перевода на русский язык, да и вообще качество руководства — оформление и информационная насыщенность — очень высокое. Новые модели проекторов представлены на русском сайте компании, там же можно найти и проекционный калькулятор.

Управление проекцией

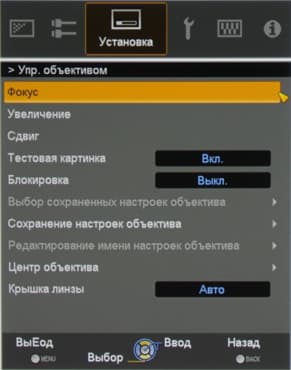

Все, что имеет отношение к объективу, оснащено электромеханическими приводами: пылезащитная шторка (отодвигается при включении проектора и задвигается при выключении, в меню установок автоматическое закрытие можно отключить), механизмы фокусировки, трансфокатора и сдвига.



Проектор JVC DLA-X95RBE, меню



Сдвигать объектив можно так, что картинка смещается максимум на 80% от высоты проекции вверх и вниз по вертикали и на 34% от ширины проекции вправо и влево по горизонтали относительно центрального положения. При сдвиге по горизонтали уменьшается диапазон сдвига по вертикали и наоборот. Для облегчения настройки проекции на экран автоматически выводится тестовый шаблон (его можно отключить). Чтобы случайно не изменить настройки объектива, можно включить блокировку изменения фокуса, зума и сдвига. 10 наборов настроек объектива можно запомнить и присвоить им имена, что позволит не тратить лишнее время на настройку при смене формата проекции, если она сопровождается изменением в сдвиге, фокусе или фокусном расстоянии. При выборе пункта Центр объектива объектив автоматически вернется в центральное положение. Удерживая нажатой неприметную кнопочку на днище, можно вручную сдвигать шторку объектива, чтобы, например, почистить его при выключенном проекторе. Есть функция цифровой коррекции вертикальных (±30°) и горизонтальных (±40°) трапецеидальных искажений (как сказано в руководстве, она отключается в режиме 3D). Основных режимов геометрической трансформации три:

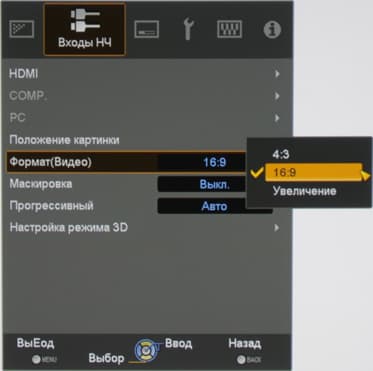

Проектор JVC DLA-X95RBE, меню



4:3 — изображение приводится к формату 4:3 и увеличивается до ближайших границ области проекции; 16:9 — картинка увеличивается до границ области проекции и при необходимости растягивается до соотношения 16:9, идеально для HD- и анаморфированных фильмов; Увеличение — изотропное увеличение до ширины области проекции, подходит для формата LetterBox. Еще есть два режима для работы с анаморфотным объективом-насадкой, один для формата 2,35:1, второй для 16:9. При подключении к компьютеру для разрешений меньше 1920 на 1080 пикселей можно выбирать из режимов с максимальным увеличением с сохранением пропорций, выводом без интерполяции и увеличением на всю область проекции. Дополняют режимы трансформации цифровой сдвиг изображения по горизонтали и по вертикали. С помощью этой функции можно, например, в режиме Увеличение сдвинуть изображение так, чтобы на экране поместились субтитры.

Настройка Маскировка поможет избавиться от помех по периметру изображения. Она позволяет на 2,5 или 5% подрезать картинку по периметру или на указанное значение (от 0 до 5%) по всем четырем краям независимо. Подрезка выполняется без увеличения, а значит и без интерполяции. Новшеством является регулировка Pincushion, с помощь которой цифровым способом можно корректировать подушкообразные искажения (внутрь и наружу). Вывод изображения временно приостанавливается кнопкой Hide (при этом индикатор на корпусе мигает зеленым).

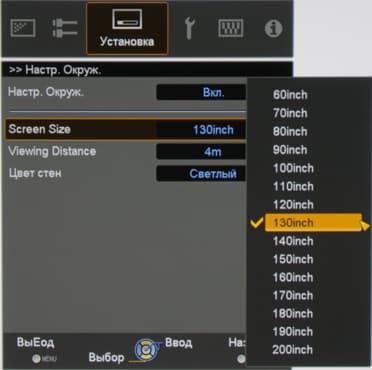

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, а при максимальном фокусном расстоянии объектива скорее длиннофокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Настройка изображения

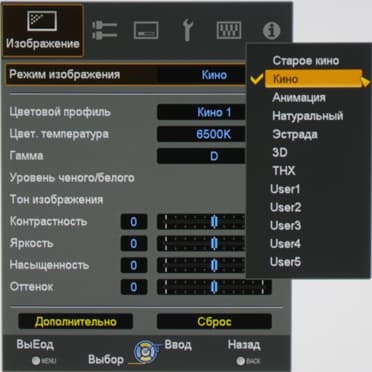

Настроек, регулирующих яркостный и цветовой баланс или управляющих обработкой изображения, много, очень много, при этом зачастую сходные результаты можно получить несколькими путями. Позволим остановиться только на некоторых моментах. Настройку изображения можно начать с выбора профиля (список Режим изображения, результат настройки можно сохранить в 5 пользовательских профилях с редактируемыми именами).



Проектор JVC DLA-X95RBE, меню

Проектор JVC DLA-X95RBE, меню

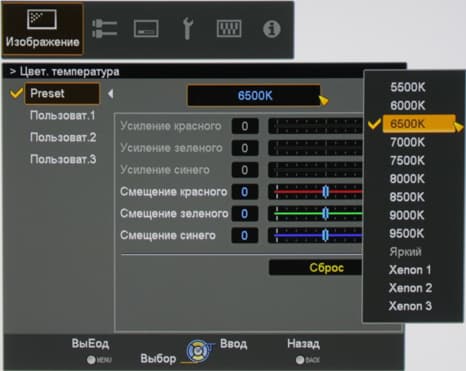

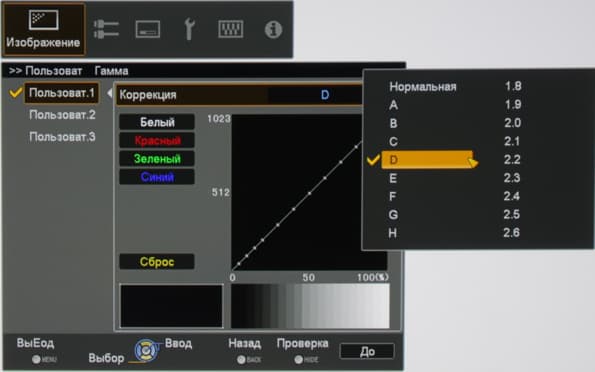

Если результат сразу не устроит, то далее выбрать цветовой профиль, выбрать или настроить цветовую температуру, выбрать или настроить профиль гамма-коррекции, скорректировать уровни и цветовой баланс черного и белого, изменить общий баланс изображения (Тон изображения), подправить привычные настройки типа Контрастность, Яркость, Насыщенность и Оттенок, отрегулировать подавление видеошумов и выполнить многопараметрическую подстройку 7 цветов.

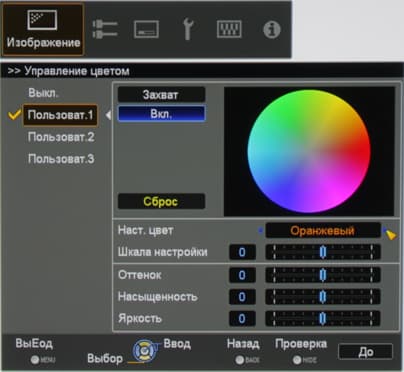

Проектор JVC DLA-X95RBE, меню

Проектор JVC DLA-X95RBE, меню

Проектор JVC DLA-X95RBE, меню



Параметр Апертура линзы управляет диафрагмой объектива, которую можно закрывать с дискретностью в 16 шагов (от 0 до −15). Параметр Clear Motion Drive управляет функцией вставки промежуточных кадров и включает восстановление 24 кадр/с (вставку темных кадров убрали, видимо, в виду бесполезности этой функции), а параметр Настр. экрана позволяет вводить легкую фиксированную коррекцию цветов под используемый тип экрана (на североамериканском сайте JVC даже есть табличка с типами полотен и рекомендованными значениями этого параметра). Дополнительно на странице Настр. Окруж. можно указать параметры просмотра, на основе которых будет произведена автоматическая коррекция изображения.



Проектор JVC DLA-X95RBE, меню



Выбрав режим пониженной яркости можно несколько уменьшить яркость и шум от системы охлаждения заодно. Есть функция сведения трех основных цветов по площади и на локальных участках, но она программная, поэтому имеет небольшую практическую ценность.



Проектор JVC DLA-X95RBE, меню

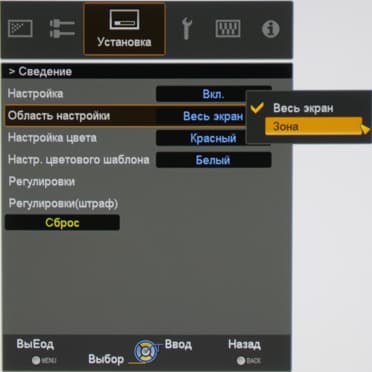

Настраивать проектор можно в автоматическом режиме с помощью специальной программы, запускаемой на компьютере, подключенном к проектору по локальной сети, при этом в качестве датчиков обратной связи нужно использовать калибраторы Spyder4Elite / Pro или Spyder3Elite / Pro компании Datacolor. Порт RS232, скорее всего, тоже можно использовать для настройки проектора (в частности при выполнении ISF-калибровки), но соответствующее ПО не находится в открытом доступе.

Дополнительные возможности

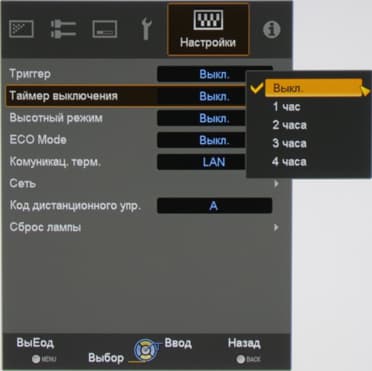

Есть таймер (1, 2, 3 или 4 часа) на выключение при отсутствии команд от пользователя.



Проектор JVC DLA-X95RBE, меню



Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх примерно на 50% (низ изображения находился примерно на оси объектива). Результаты измерений для проектора JVC DLA-X95RBE (если не указано иное, то Апертура линзы = 0 (диафрагма открыта полностью), Мощность лампы = Высокая, объектив установлен на минимальное фокусное расстояние):

Профиль Световой поток
Натуральный 1010 лм
Натуральный, Мощность лампы = Нормальная 710 лм
Натуральный, Апертура линзы = −15 215 лм
THX, Мощность лампы = Нормальная 640 лм
Равномерность
+8%, −25%
Контрастность
344:1

Максимальный световой поток немного меньше паспортного значения (заявлено 1200 лм). Равномерность освещенности хорошая. Контрастность достаточно высокая, видимо, компании JVC удалось уменьшить отрицательное влияние дополнительного оптического элемента, ответственного за эмуляцию разрешения 4К. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Режим Контрастность full on/full off
Натуральный 25 000:1
Натуральный, максимальное фокусное расстояние 33 000:1
Натуральный, максимальное фокусное расстояние, Апертура линзы = −15 160 000:1

Full on/full off контрастность очень высокая и при закрытой диафрагме и на длинном фокусном расстоянии она достигает максимального значения, которое превышает заявленную контрастность. Впрочем, погрешность определения контрастности такой большой величины очень большая, поэтому к полученному нами значению нужно относится с некоторым скепсисом. Отметим важный момент: это так называемая нативная контрастность, в создании которой не участвует динамическая диафрагма, регулирующая световой поток между кадрами в зависимости от общей яркости сцены. Нативная контрастность характеризует глубину черного и видимый контраст в кадре в случае темных сцен.

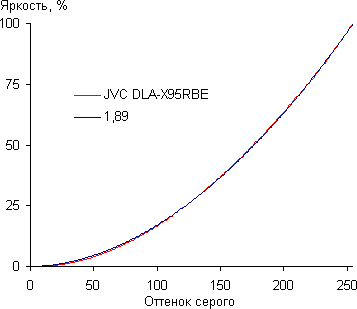

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) для профиля Натуральный и настройках по умолчанию (Гамма = Нормальная или 2.2):



Проектор JVC DLA-X95RBE, гамма-кривая



В скобках приведен показатель аппроксимирующей функции. Видно, что показатель ниже стандартного значения в 2,2, поэтому для приведения гаммы к эталону придется выполнять дополнительную коррекцию. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами с шагом через 1:

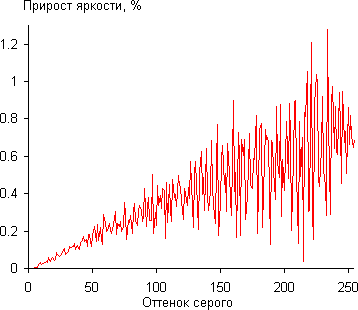

Проектор JVC DLA-X95RBE, дифференциальная гамма-кривая



Тенденция роста прироста яркости сохраняется во всем диапазоне, и каждый следующий оттенок ярче предыдущего. Яркость ближайших к черному оттенков растет, хотя и не так быстро, как хотелось бы:

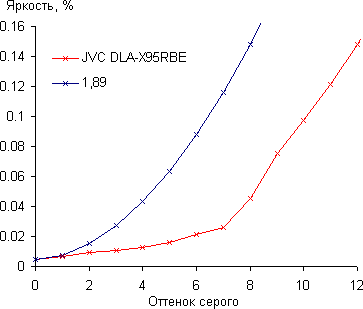

Проектор JVC DLA-X95RBE, начальный участок гамма-кривой



В итоге на некоторых очень темных сценах иногда хочется повысить детализацию в тенях, слегка увеличив уровень черного. Формально контрастность при этом уменьшается, но запас ее огромный, поэтому визуально контрастность практически не меняется.

В режиме высокой яркости потребление электроэнергии составило 321 Вт, в режиме пониженной яркости — 254 Вт, в режиме ожидания — 0,9 Вт.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Высокой яркости 37,6 Тихо
Пониженной яркости 29,3 Очень тихо

Работает проектор заметно громче, чем предыдущая модель этого уровня. Возможно, в новых проекторах увеличен срок службы лампы именно за счет некоторого усиления охлаждения. Впрочем, в режиме пониженной яркости проектор очень тихий. Характер шума равномерный и не раздражает.

Тестирование видеотракта

VGA-подключение

Режим 1920 на 1080 пикселей поддерживается, Автоматическая подстройка под параметры VGA-сигнала работает небыстро, но качественно. Четкость изображения высокая. На тесте с цветными линиями в пиксель толщиной не видно никакого уменьшения цветовой четкости. Оттенки на шкале серого различаются от 3 до 255.

DVI-подключение

При подключении к DVI-выходу (с помощью кабеля-переходника с HDMI на DVI) видеокарты компьютера поддерживается режим 1920 на 1080 пикселей. Картинка при DVI-подключении четкая, артефактов нет. Белое поле выглядит равномерно освещенным и не имеет выраженных цветовых разводов. Черное поле — черное. Геометрия практически идеальная — прогиб верхнего края вниз при большом смещении объектива вверх составляет 2-3 миллиметра на 1,5 м ширины. Черно-белые сетки пикселей через 1 выводятся без артефактов и интерполяции. На тесте с цветными линиями в пиксель толщиной не видно никакого уменьшения цветовой четкости. Хроматические аберрации объектива в небольшой степени присутствуют — в центре их нет, но к углам ширина цветной каймы на границах контрастных объектов достигает 1/3 пикселя. При сдвиге объектива нет заметного ухудшения изображения. Равномерность фокусировки по всей площади проекции практически идеальная.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка очень четкая, цвета правильные, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с (кадры выводятся с одинаково длительностью). Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (при необходимости уровни черного и белого можно отрегулировать во всем диапазоне).

Работа с источником компонентного аналогового видеосигнала

Качество компонентного видеовхода высокое. Четкость изображения практически соответствует возможностям этого интерфейса. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный.

Функции обработки видеосигнала

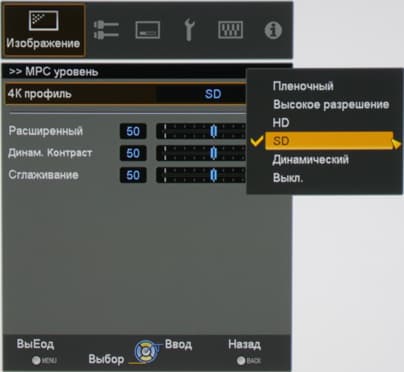

При Прогрессивный = Авто в случае чересстрочных видеосигналов (до 1080i включительно) проектор пытается составить кадр из смежных полей, что ему почти всегда удается, как при чередовании полей 2-2, так и 3-2. При Clear Motion Drive = Inverse Telecine восстанавливаются исходные 24 кадр/с (если они были) с равными интервалами, что иногда снижает видимое стробирование. Присутствует эффективное сглаживание зубчатых границ объектов в случае чересстрочных сигналов обычного разрешения. Функции шумоподавления работают очень хорошо.

При Clear Motion Drive равным Низкий или Высокий вставляется рассчитанный промежуточный кадр (или кадры), что повышает частоту кадров максимум до 120 Гц. В случае тестовых изображений разница между этими двумя режимами незначительна. На фрагментах реальных фильмов можно заметить, что при изменении от Низкий до Высокий повышается скорость движения, для которого выполняется вставка промежуточного изображения, но вероятность появления артефактов увеличивается. В подавляющем большинстве случаев к работе функции вставки кадров нет никаких претензий, однако на некоторых очень сложных и динамичных сценах (в качестве таковых мы используем фрагменты с полетами на ящероподобных тварях из Аватар) проявляются артефакты в виде контуров объектов переднего плана, а в случае очень быстрого движения фона промежуточные кадры для него не рассчитываются. В стереоскопическом режиме вставка промежуточных кадров недоступна.

Проектор оснащен специальным оптоэлектрическим элементом, помогающим эмулировать разрешение 4К. Подробно этот режим описан в статье про JVC DLA-X90RB. В стереоскопическом режиме данная функция недоступна. К работе функции эмуляции 4К имеет отношение настройка MPC уровень.



Проектор JVC DLA-X95RBE, меню



На соответствующей странице в меню можно выбрать один из 5 профилей эмуляции разрешения 4К, и затем скорректировать эффект тремя настройками. Заметим, что эти настройки влияют на четкость изображения и при отключенной 4К-эмуляции.

Определение времени отклика и задержки вывода

Во всех режимах яркость проецируемого изображения имеет модуляцию с различной амплитудой и частотой. Поэтому достоверно определить время отклика не представляется возможным.

Задержка вывода изображения относительно ЭЛТ-монитора составила 77 мс при VGA-подключении и 75,7 мс HDMI-подключении. Такая задержка еще не требует специальной корректировки звукового сопровождения, но в играх уже может сильно раздражать.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.4.0).

Цветовой охват в первую очередь зависит от выбранного значения в списке Цветовой профиль. Например, при Видео он немного шире sRGB (белые линии — результат измерения, черные — соответствуют охвату sRGB или Adobe RGB):



Проектор JVC DLA-X95RBE, цветовой охват



При Насыщенный охват максимальный:



Проектор JVC DLA-X95RBE, цветовой охват

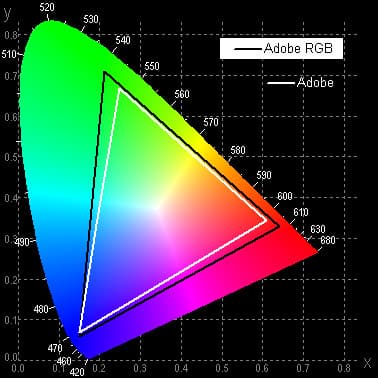

При AdobeRGB близок к Adobe RGB:



Проектор JVC DLA-X95RBE, цветовой охват



А для Стандартный и THX близок к sRGB:



Проектор JVC DLA-X95RBE, цветовой охват

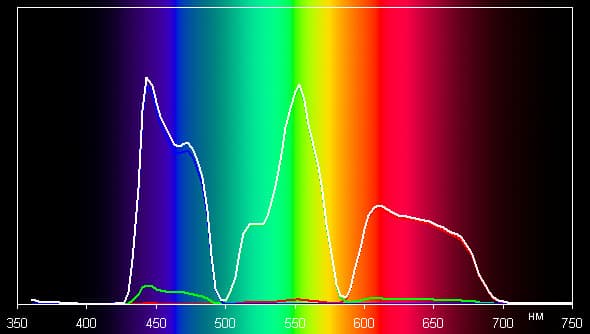

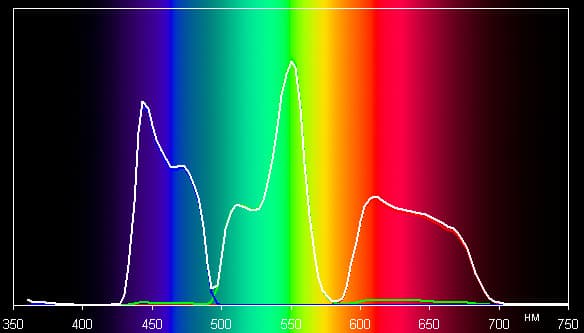

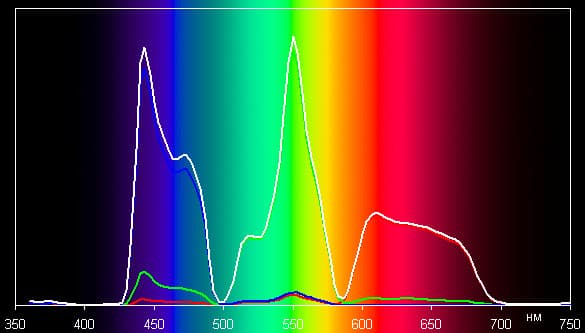

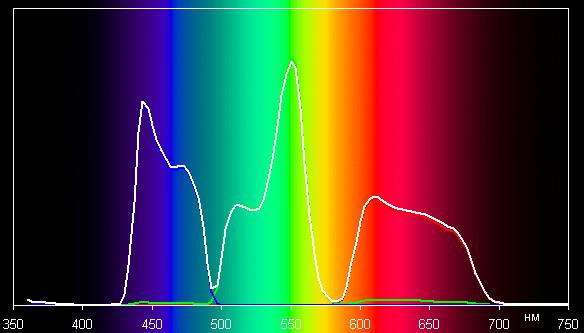

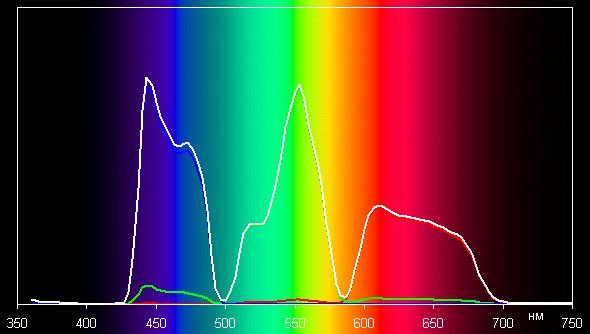

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для профилей Насыщенный, Стандартный и THX.



Проектор JVC DLA-X95RBE, спектры
Насыщенный.

Проектор JVC DLA-X95RBE, спектры
Стандартный.

Проектор JVC DLA-X95RBE, спектры
THX.




Видно, что компоненты хорошо разделены и при выборе некоторых профилей разделение дополнительно увеличивается включением оптического фильтра (об этом свидетельствует изменение спектров компонент и жужжание, раздающееся из проектора при выборе ряда профилей). За счет такого разделения компонент достигается широкий цветовой охват, но в случае профилей с коррекцией охвата насыщенность уменьшается перекрестным подмешиванием соседних компонент.

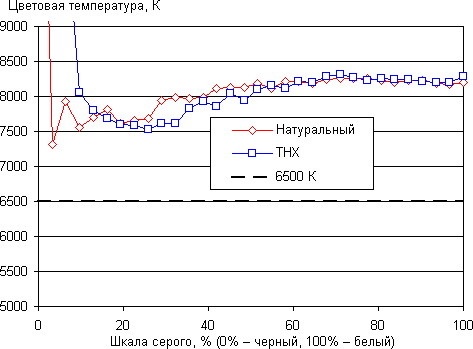

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профилей Натуральный и THX.



Проектор JVC DLA-X95RBE, цветовая температура

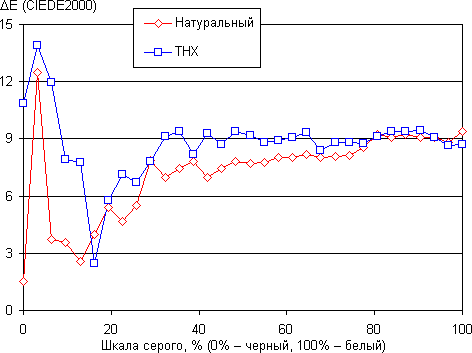

Проектор JVC DLA-X95RBE, ΔE



Видно, что в случае Натуральный и THX на всей шкале серого цветовая температура заметно выше 6500 К, а ΔE относительно высокая, но все же ниже 10 единиц (близкий к черному диапазон можно не учитывать, так как цветопередача на самых темных участках не так важна, как в среднем диапазоне и в светах, да и погрешность определения параметров цветопередачи для них большая). Видимо, для лучшей подгонки цветопередачи к эталону без аккуратной калибровки не обойтись. Как уже отмечалось выше выполнить ее можно в автоматическом режиме, для чего понадобится калибратор и персональный компьютер. Второе сейчас есть у многих, а затраты на калибратор на фоне стоимости данного проектора можно считать несущественными.

Тестирование в стереоскопическом режиме

Для создания стереоскопического изображения применяется метод чередования полных кадров. Проектор последовательно выводит кадры для правого и левого глаза, а активные очки синхронно с кадрами перекрывают глаза, оставляя открытым тот, для которого предназначен выводимый в данный момент кадр.

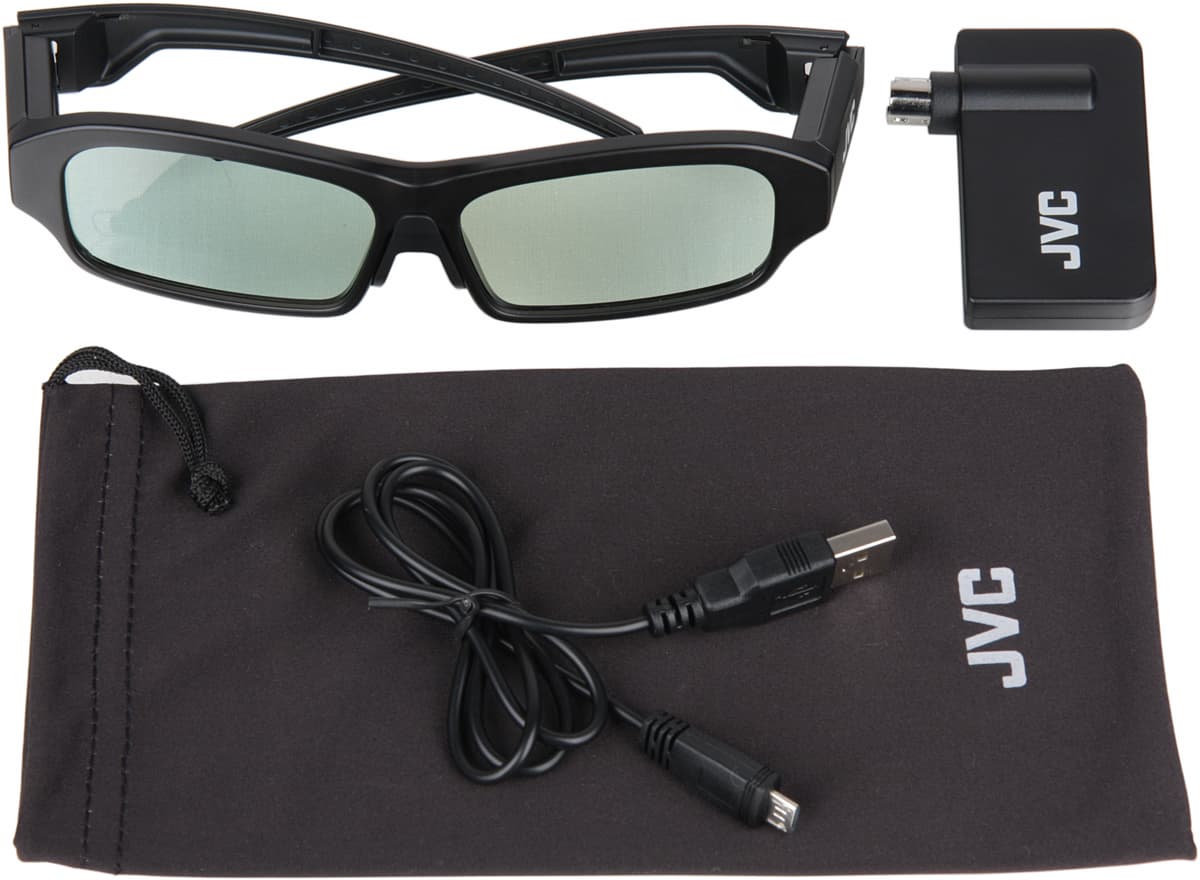

Очки и излучатель синхросигналов в комплект поставки не входят, и их придется покупать дополнительно. С новыми проекторами предлагается использовать новый радиочастотный синхронизатор (PK-EM2) и новые совместимые с ним очки (PK-AG3). Отметим, что при необходимости совместно с моделями новой линейки можно использовать ИК-синхронизатор (PK-EM1) и совместимые с ним очки (PK-AG2 илт PK-AG1), так как интерфейс для подключения синхронизатора остался прежним. Старые очки и синхронизатор описаны в предыдущих статьях. Новый РЧ-синхронизатор представляет собой небольшую черную пластмассовую коробочку, которая напрямую подключается к разъему на задней панели проектора. С этим устройством совместимы новые подзаряжаемые очки JVC PK-AG3.



Проектор JVC DLA-X95RBE, 3D-комплект



Весят они 38 г (результат наших измерений), их заряда хватает на 100 ч работы, и полностью они заряжаются за 2,5 ч (по данным производителя). С очками поставляется мягкий чехол и кабель Micro-USB для подзарядки. В качестве основного материала в очках используется черный пластик с матовой поверхностью. Очки имеют хорошую обзорность, носить их комфортно даже поверх корректирующих очков.

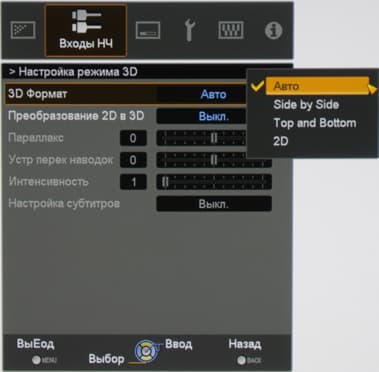

Проектор поддерживает три способа приема стереопары упакованные кадры (Frame Packing), когда передаются два полных кадра (разрешением до 1920 на 1080 пикселей каждый) для обоих глаз, и два совмещенных формата: по горизонтали (Side by Side), в правой половине кадра ужатый в два раза по горизонтали кадр для одного глаза, в левой половине — для второго, и по вертикали (Top and Bottom), похоже на предыдущий, только кадры для глаз размещаются в нижней и верхней половине кадра.



Проектор JVC DLA-X95RBE, меню



Разумеется, независимо от того, как проектор принимает стереопару, изображение в 3D-режиме выводится всегда в последовательном режиме — кадр для одного глаза, затем кадр для другого глаза. В режиме Авто способ передачи определяется автоматически по признакам, передаваемым по HDMI. Также есть режим принудительного включения обычного 2D-режима. Присутствует и режим преобразования обычного двумерного изображения в стереоскопическое, но вряд ли кто будет его включать, кроме как при первом исследовании всех функций проектора. Заметим, что в стереоскопических режимах функции вставки промежуточных кадров и эмуляции разрешения 4К недоступны.

Тестирование стереоскопического режима «упакованные кадры» мы проводили с помощью Blu-ray-плеера Panasonic DMP-BDT320. На разделение стереоскопических ракурсов некоторое влияние оказывает настройка Устр перек наводок, которую можно изменять от −8 до 8 с шагом в 1. При значении этой настройки, равным 0, качество стереоскопического изображения очень высокое, при 8 — на некоторых сценах можно заметить слабые перекрестные помехи. При уменьшении значения этой настройки также уменьшается и яркость изображения, при этом при 0 яркости достаточно для проекции на экран с диагональю 100 дюймов или немного больше с матовым белым полотном.

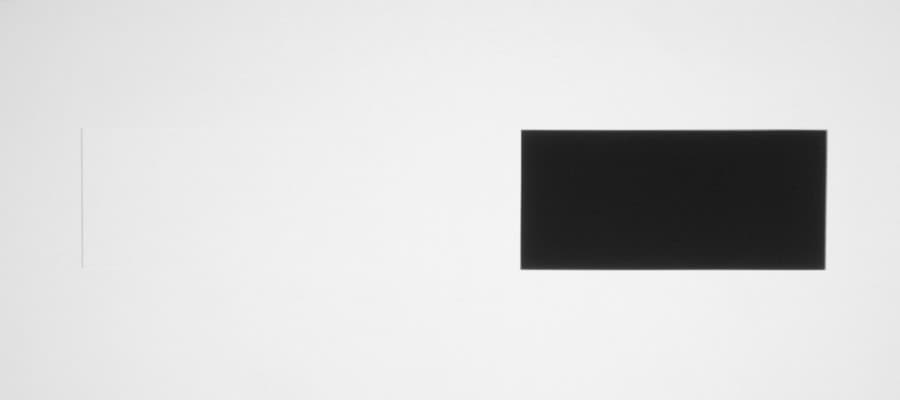

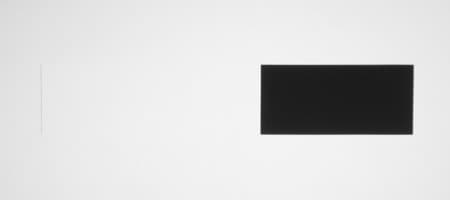

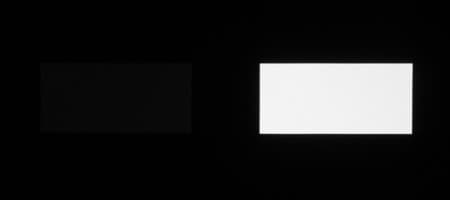

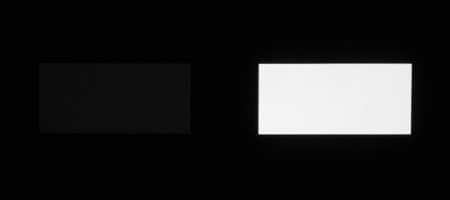

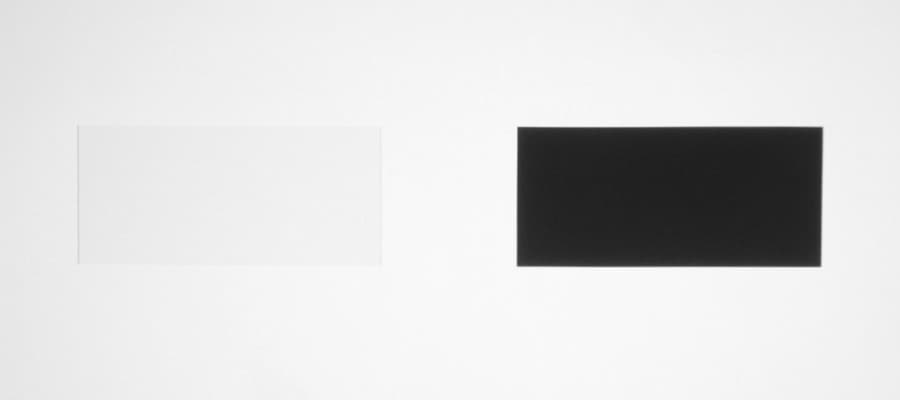

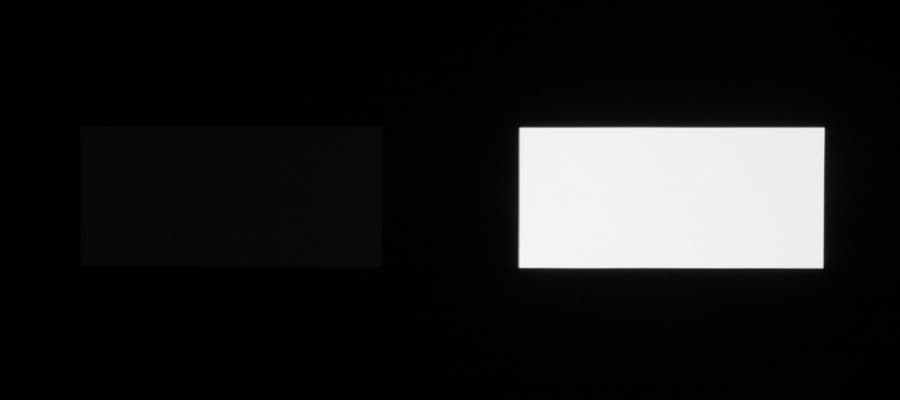

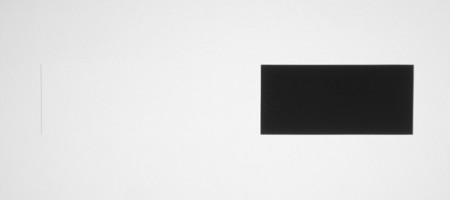

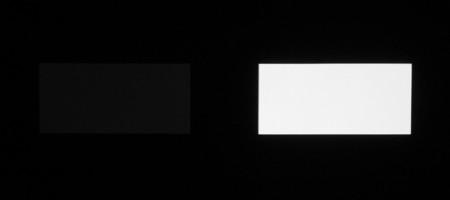

Для тестирования эффективности разделения ракурсов для глаз мы вывели три тестовых изображения с черным прямоугольником на белом фоне, с белым прямоугольником на черном фоне и со светло серым прямоугольником на темно-сером фоне. В стереопарах прямоугольники были смещены друг относительно друга, поэтому при просмотре через очки при 100%-ном разделении можно было бы видеть только один прямоугольник. Фотографии ниже сделаны через очки, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным. Первые три группы соответствуют выводу тестового изображения с частотой 60 кадр/с (для одного глаза) и трем значениям настройки Устр перек наводок, следующая группа — вывод с частотой 24 кадр/с (что соответствуют фильмам на Blu-ray-дисках) и Устр перек наводок = 0.

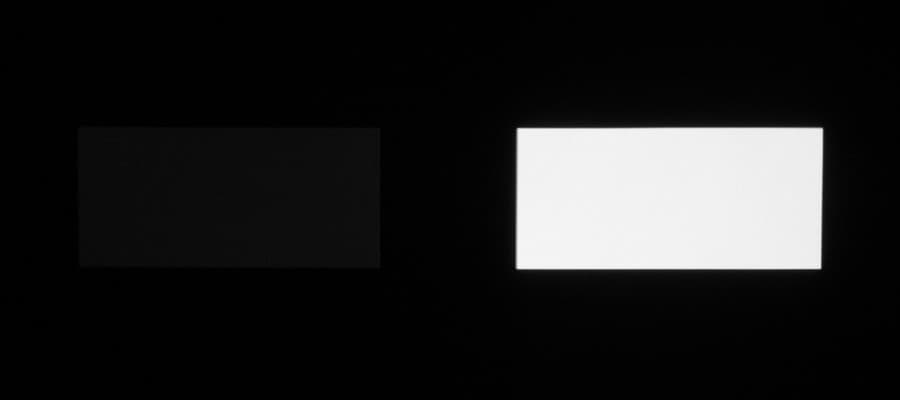

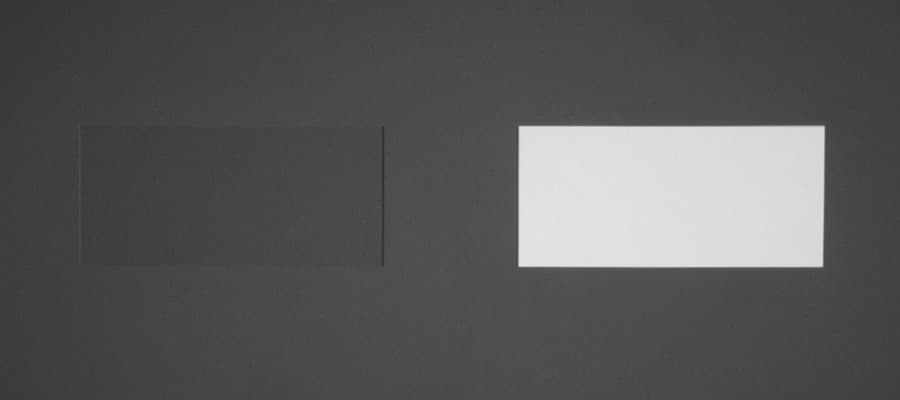

60 кадр/с, Устр перек наводок = 8:
Проектор JVC DLA-X95RBE, тест разделения стереопар

Проектор JVC DLA-X95RBE, тест разделения стереопар

Проектор JVC DLA-X95RBE, тест разделения стереопар

60 кадр/с, Устр перек наводок = 0:
Проектор JVC DLA-X95RBE, тест разделения стереопар

Проектор JVC DLA-X95RBE, тест разделения стереопар

Проектор JVC DLA-X95RBE, тест разделения стереопар

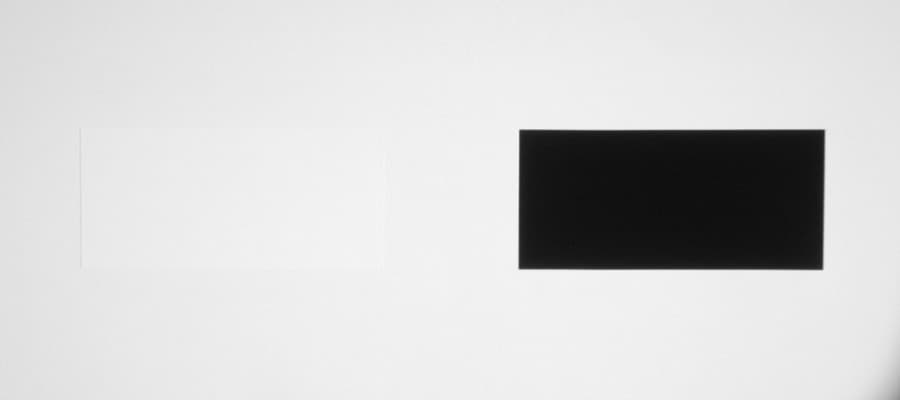

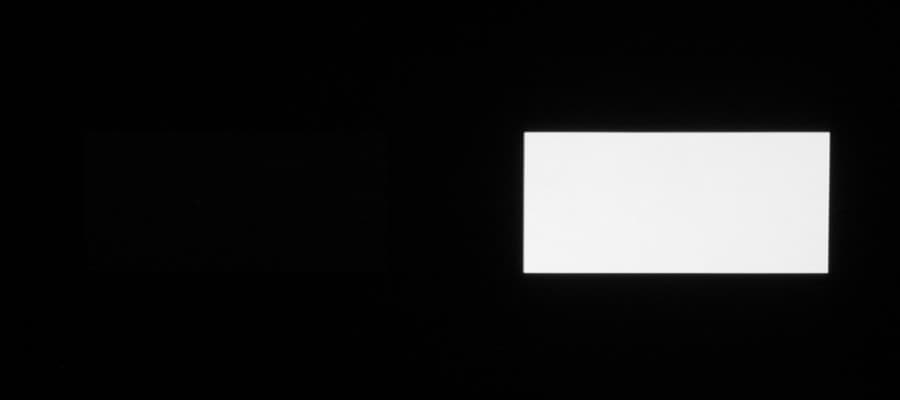

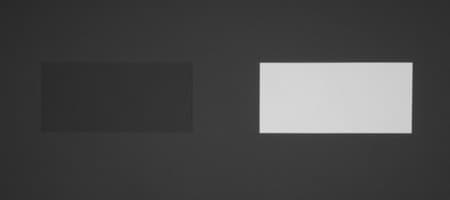

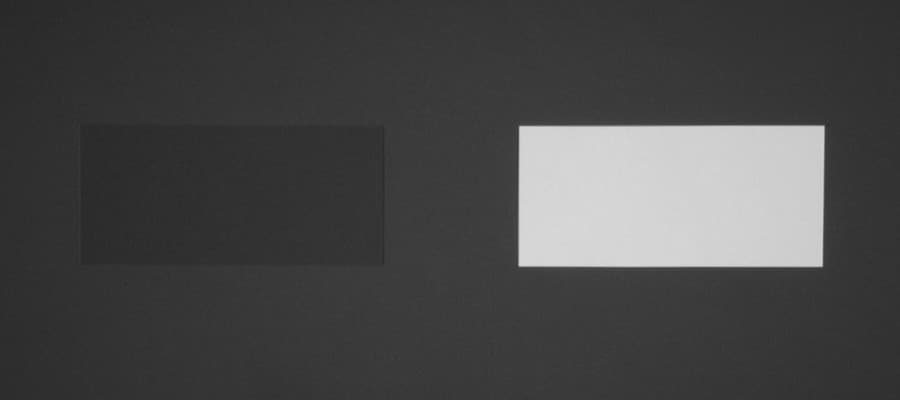

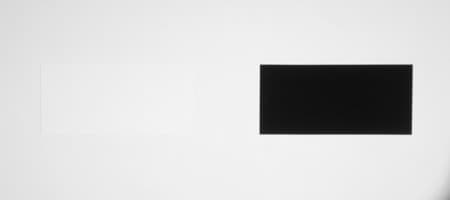

60 кадр/с, Устр перек наводок = −8:
Проектор JVC DLA-X95RBE, тест разделения стереопар

Проектор JVC DLA-X95RBE, тест разделения стереопар

Проектор JVC DLA-X95RBE, тест разделения стереопар

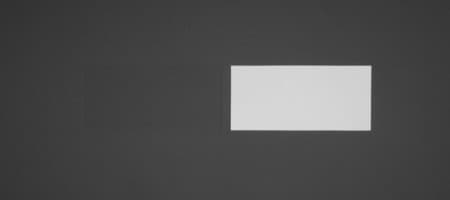

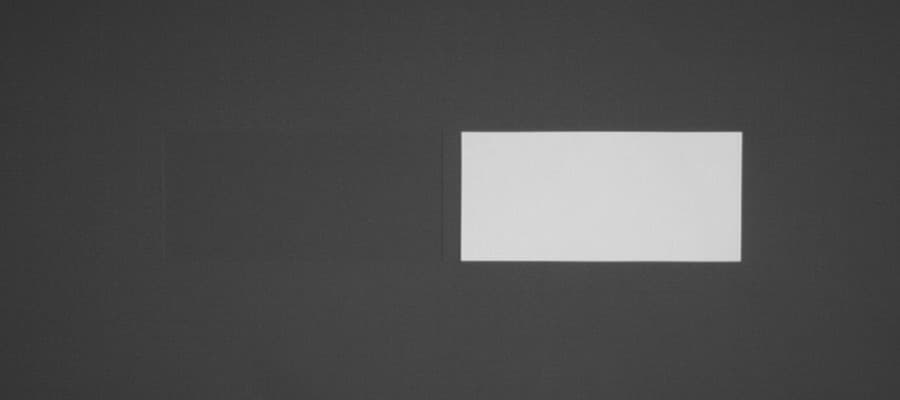

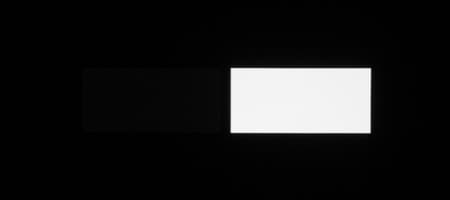

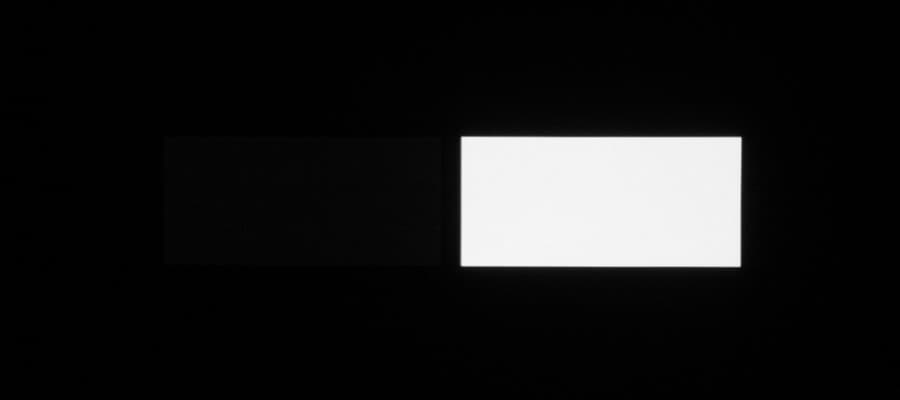

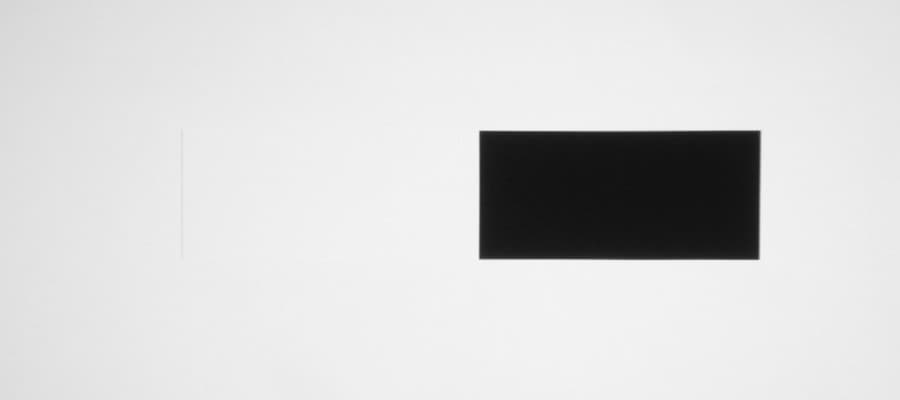

24 кадр/с, Устр перек наводок = 0:
Проектор JVC DLA-X95RBE, тест разделения стереопар

Проектор JVC DLA-X95RBE, тест разделения стереопар

Проектор JVC DLA-X95RBE, тест разделения стереопар

Видно, что разделение во всех случая или близко к идеальному или очень хорошее. Для не очень больших экранов оптимальным значением для Устр перек наводок является 0. так как при этом яркость изображения снижается не очень сильно, а перекрестные помехи минимальны как для белого на черном, так и для серого на сером. При частоте кадров 24 кадр/с (48 ракурсов в секунду на глаз) перекрестные помехи практически отсутствуют. Ниже приведены зависимости яркости экрана (вертикальная ось) от времени (горизонтальная ось), полученные при выводе белого поля при различных значениях настройки Устр перек наводок (очки при этом не использовались):

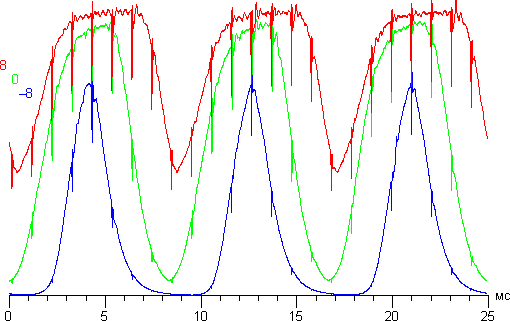

Проектор JVC DLA-X95RBE, зависимости яркости от времени при различных значениях Устр перек наводок



Видно, что данный параметр управляет величиной модуляции света. Увеличение интервала с пониженной яркостью позволяет не изменяя интервал прозрачности очков увеличивать степень разделения ракурсов.

Измерения яркости через очки позволили определить, насколько уменьшается яркость в стереоскопическом режиме относительно яркости белого поля в 2D-режиме.

Устр перек наводок Относительная яркость белого поля при регистрации через одно стекло очков, % Максимально возможная воспринимаемая относительная яркость белого поля в стереоскопическом режиме, %
8 10 20
0 8 16
−8 3,5 7

Данные, приведенные последней колонке, нуждаются в комментариях. Нужно учесть, что воспринимаемая яркость изображения не уменьшается при закрытии одного глаза, а измерения проводились только через одно стекло. В итоге, для оценки максимально возможной воспринимаемой яркости в стереоскопическом режиме нужно данные средней колонки умножить 2. Результат этого действия и приведен в последней колонке.

Выводы

Как и ряд предыдущих домашних проекторов JVC с цифрой 9 в обозначении модели, проектор DLA-X95RBE по всем основным характеристикам является топовым устройством отображения, предназначенным для использования в домашнем кинотеатре высочайшего уровня. Самым значимым отличием от предыдущей модели — DLA-X90RB — можно считать значительный прирост качества стереоскопического режима за счет снижения перекрестных помех. Приятным дополнением являются новые очки, синхронизирующиеся по радиочастотному каналу. Этот метод синхронизации по очевидным причинам облегчает установку 3D-системы, а также повышает комфортность просмотра 3D, так как синхронизация сохраняется, даже если зритель отвернулся от экрана, и вдобавок нисколько не мешает работе ИК-пультов ДУ.

Достоинства:

  • Отличное качество изображения
  • Высокая степень разделения ракурсов в стереоскопическом режиме
  • Очень много настроек, влияющих на яркостный и цветовой баланс на изображения
  • Поддержка аппаратной калибровки
  • Эффективные функции обработки изображения: эмуляция разрешения 4К, деинтерлейсинг, сглаживание, устранение шумов, вставка промежуточных кадров
  • Электромеханические приводы объектива и шторки
  • Механизм сдвига объектива и трансфокатор имеют большие рабочие диапазоны
  • Удобный пульт ДУ с подсветкой
  • Аккуратный дизайн корпуса
  • Возможность управления с помощью мобильных устройств на iOS
  • Русифицированное меню

Недостатки:

  • Ощутимая задержка вывода изображения

Благодарим группу компаний Digis
за предоставленный на тестирование проектор JVC DLA-X95RBE




21 марта 2013 Г.

Full HD D-ILA- JVC DLA-X95RBE: 4 3D

Full HD D-ILA-
JVC DLA-X95RBE

JVC 4 : DLA-X95R, DLA-X75R, DLA-X55R DLA-X35. e-shift 2 4, Full HD- , . — JVC DLA-X95RBE. , (B — W — ) , E — .

:

,

D-ILA (Direct drive Image Light Amplifier)
0,7″, 3 -, 16:9, VA
1920×1080
2,0x, F3,2—4, f = 21,4—42,8
230  UHP
3000 , 4000
1200 ANSI
130 000:1 (full on/full off)
, , 16:9 ( — ) 1,52 (1,78—3,66 )
5,08 (6,06—12,3 )
  • , Y/Cb/Cr (Y/Pb/Pr), RGB- G, 3 RCA
  • , VGA, mini D-sub 15 pin
  • , HDMI (. 1.4a, RGB Y/Cb/Cr (Y/Pb/Pr)-, CEC, Deep Colour), 2 .
  • , RS-232C, D-sub 9 pin (m)
  • , Ethernet, RJ45
  • / , 3,5 , 12  / 100
  • -, 3,5
  • , mini DIN 3 pin
Y/Cb/Cr (Y/Pb/Pr): 480i, 480p, 576i, 576p, 720p, 1080i
RGB-: VGA-1080p: 640×480—1920×1080@60
(HDMI): 480i, 480p, 576i, 576p, 720p, 1080i, 1080p@24/50/60 , 640×480—1920×1200@60 ( MonInfo)
23
  • e-shift 2
  • ±80% ±34%
  • , ,
  • Clear Motion Drive
  • HQV Reon VX
  • 16
  • ISF THX 3D
(××) 455×179×477  ( )
15,4
360 , 0,4
110-240 , 50/60
  • , ( )
  • ,
  • ,
  • - AAA
:
  • PK-AG3 PK-EM2
  • PK-AG2 PK-EM1
www.jvc.ru
( ) ( — )

 JVC DLA-X95RBE,

. , .

 JVC DLA-X95RBE,

— , - , , , . , . .

 JVC DLA-X95RBE,

( Standby/On , , ). — - , . , -, , ( ).

 JVC DLA-X95RBE,

( 8 ), .

 JVC DLA-X95RBE,

. , . , .

 JVC DLA-X95RBE,

. . . , , . , Light.

 JVC DLA-X95RBE,        JVC DLA-X95RBE,

, . A B, . . .

, iOS (iPhone, iPad iPod Touch), . , iP*- . , Android, Google Play .

 JVC DLA-X95RBE,

HDMI- 1.4a, VGA . RGB- . HDMI- , HDMI- . Input , . . , , (, HDMI). HDMI, , . Trigger 12  , , . , — . RS-232C, , . Ethernet- RJ-45 ( LAN RS-232C). -. mini DIN 3 pin .

. , , . , . , , , , .

 JVC DLA-X95RBE,

, , , , .

 JVC DLA-X95RBE,

. , — — . , .

, , : ( , ), , .

 JVC DLA-X95RBE,

, 80% 34% . . ( ). , , . 10 , , , . . , , , , . (±30°) (±40°) ( , 3D). :

 JVC DLA-X95RBE,

4:3 — 4:3 ; 16:9 — 16:9, HD- ; — , LetterBox. -, 2,35:1, 16:9. 1920 1080 , . . , , , .

. 2,5 5% ( 0 5%) . , . Pincushion, ( ). Hide ( ).

( / , / ). , , .

, , , , . . ( , 5 ).

 JVC DLA-X95RBE,

 JVC DLA-X95RBE,

, , , -, , ( ), , , , 7 .

 JVC DLA-X95RBE,

 JVC DLA-X95RBE,

 JVC DLA-X95RBE,

, 16 ( 0 −15). Clear Motion Drive 24 / ( , , ), . ( JVC ). . . , .

 JVC DLA-X95RBE,

. , , .

 JVC DLA-X95RBE,

, , , Spyder4Elite / Pro Spyder3Elite / Pro Datacolor. RS232, , ( ISF-), .

(1, 2, 3 4 ) .

 JVC DLA-X95RBE,

, ANSI .

, , 50% ( ). JVC DLA-X95RBE ( , = 0 ( ), = , ):

1010
, = 710
, = −15 215
THX, = 640
+8%, −25%
344:1

( 1200 ). . , , JVC , 4. , , . . full on/full off.

full on/full off
25 000:1
, 33 000:1
, , = −15 160 000:1

Full on/full off , . , , . : , , . .

256 ( 0, 0, 0 255, 255, 255) ( = 2.2):

 JVC DLA-X95RBE, -

. , 2,2, . ( !) 1:

 JVC DLA-X95RBE,  -

, . , , :

 JVC DLA-X95RBE,   -

, . , , .

321 , — 254 , — 0,9 .

! .

,
37,6
29,3

, . , . , . .

VGA-

1920 1080 , VGA- , . . . 3 255.

DVI-

DVI- ( - HDMI DVI) 1920 1080 . DVI- , . . — . — 2-3 1,5  . - 1 . . — , 1/3 . . .

HDMI-

HDMI- Blu-ray- Sony BDP-S300. 480i, 480p, 576i, 576p, 720p, 1080i 1080p@24/50/60 . , , , 1080p 24 / ( ). ( ).

. . - . . .

= ( 1080i ) , , 2-2, 3-2. Clear Motion Drive = Inverse Telecine 24 / ( ) , . . .

Clear Motion Drive ( ), 120 . . , , , . , ( ) , . .

, 4. JVC DLA-X90RB. . 4 MPC .

 JVC DLA-X95RBE,

5 4, . , 4-.

. .

- 77  VGA- 75,7  HDMI-. , .

X-Rite ColorMunki Design Argyll CMS (1.4.0).

. , sRGB ( — , — sRGB Adobe RGB):

 JVC DLA-X95RBE,

:

 JVC DLA-X95RBE,

AdobeRGB Adobe RGB:

 JVC DLA-X95RBE,

THX sRGB:

 JVC DLA-X95RBE,

( ), , ( ) , THX.

 JVC DLA-X95RBE,
.

 JVC DLA-X95RBE,
.

 JVC DLA-X95RBE,
THX.

, ( , ). , .

( ΔE) THX.

 JVC DLA-X95RBE,

 JVC DLA-X95RBE, ΔE

, THX 6500 , ΔE , 10 ( , , , ). , . , . , .

. , , , .

, . (PK-EM2) (PK-AG3). , - (PK-EM1) (PK-AG2 PK-AG1), . . - , . JVC PK-AG3.

 JVC DLA-X95RBE, 3D-

38 ( ), 100  , 2,5  ( ). Micro-USB . . , .

(Frame Packing), ( 1920 1080 ) , : (Side by Side), , — , (Top and Bottom), , .

 JVC DLA-X95RBE,

, , , 3D- — , . , HDMI. 2D-. , , . , 4 .

« » Blu-ray- Panasonic DMP-BDT320. , −8 8 1. , 0, , 8 — . , 0 100 .

, - . , 100%- . , , , . 60 / ( ) , — 24 / ( Blu-ray-) = 0.

60 /, = 8:
 JVC DLA-X95RBE,

 JVC DLA-X95RBE,

 JVC DLA-X95RBE,

60 /, = 0:
 JVC DLA-X95RBE,

 JVC DLA-X95RBE,

 JVC DLA-X95RBE,

60 /, = −8:
 JVC DLA-X95RBE,

 JVC DLA-X95RBE,

 JVC DLA-X95RBE,

24 /, = 0:
 JVC DLA-X95RBE,

 JVC DLA-X95RBE,

 JVC DLA-X95RBE,

, . 0. , , . 24 / (48 ) . ( ) ( ), ( ):

 JVC DLA-X95RBE,

, . .

, 2D-.

, % , %
8 10 20
0 8 16
−8 3,5 7

, , . , , . , 2. .

JVC 9 , DLA-X95RBE , . — DLA-X90RB — . , . 3D-, 3D, , , - .

:

  • ,
  • : 4, , , ,
  • iOS

:



Digis
JVC DLA-X95RBE
