Мультимедийный DLP-проектор HP mp3135


Проектор HP mp3135 сам по себе особенного интереса не вызывает (разве что дизайн необычный), да и горячей новинкой он не является. Но в комбинации с модулем SAM (Smart Attachment Module) функциональность проектора значительно расширяется: появляется возможность проводить презентацию по беспроводной и проводной сетям, или вообще без компьютера, с USB-накопителей, или с CF-карты. Притом, благодаря последней прошивке, с этих носителей можно показывать исходные (!) файлы MS PowerPoint, не конвертируя их в набор картинок.

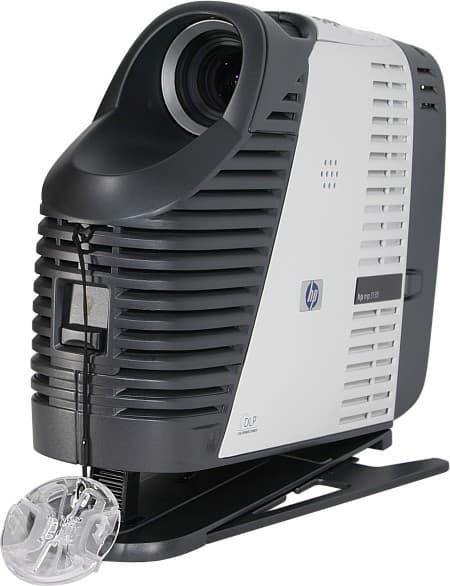

Projector, general view

Комплект поставки

Базовый (L1797A)
  • Проектор
  • Кабели
    • Видео, M1 на mini D-sub 15 pin + USB
    • Видео, RCA на RCA
    • Видео, S-Video
    • Аудио, 3,5 мм миниджек
    • Видео, VGA, mini D-sub 15 pin, 1,8 м
    • Питания
  • ИК пульт ДУ и 2 батарейки AAA для него
  • Документация и CD-ROM с руководством
  • Сумка для переноски
Модуль SAM (L1619A)
  • Модуль
  • Короткий перекрещенный кабель RJ45
  • Длинный кабель RJ45
  • Документация и CD-ROM с руководством и программным обеспечением
HP CF 802.11b (L1640A)

Как это часто бывает, проектор достался нам не в полной комплектации — не было некоторых кабелей и руководства пользователя (ни в каком виде), а вместо беспроводной CF-карточки от HP, прилагался CF-адаптер 802.11b D-Link DCF-660W. Нам очень понравилась сумка-чехол. Благодаря жестким стенкам и полиуретановым вкладышам проектор и аксессуары надежно зафиксированы и защищены.

Case Case

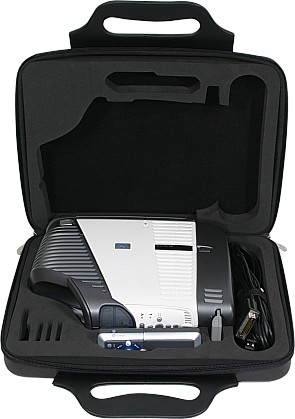

По бокам сумки есть люверсы — возможно, для крепления наплечного ремня, а на задней стенке, снаружи — две полоски липучки и капроновая лента, которые, предположительно, позволяют прикрепить дополнительное отделение-карман.

Паспортные технические характеристики

Технология проецирования DLP, RGBYW-светофильтр, 5 сегментов
Матрица 4:3, 0,7″, DMD, 12o, SDR
Разрешение матрицы 1024×768
Объектив зум 1,2x; F = 2,44-2,69; f = 28,8 - 34,5 мм
Лампа 180 Вт P-VIP
Срок службы лампы 2000 ч (4000 ч в режиме пониженной яркости)
Световой поток 1800 лм, ANSI
Глубина цвета 16,7 млн. цветов
Контрастность 2000:1 (full on/full off)
Размер проецируемого изображения, диагональ, 4:3 (в скобках — расстояние до экрана при крайних значениях зума) минимум 0,64 м (минимум 1,01 м)
максимум 7,5 м
Входы на проекторе
  • Видео, композитный, RCA
  • Видео, S-Video
  • Видео + USB, M1-D/A (совместим с аналоговыми VGA и компонентными и цифровыми DVI-сигналами)
  • Аудио, 3,5 мм стереоминиджек
Входы на модуле SAM
  • Видео + USB, M1-D/A (совместим с аналоговыми VGA и компонентными и цифровыми DVI-сигналами)
  • USB 1.1, тип A, 2 шт.
  • Сеть, RJ-45, 10 или 100 Мбит/с
  • Разъем CompactFlash, тип I-II
Выходы на модуле SAM Аудио, 3,5 мм стереоминиджек (не используется)
Частота развертки горизонтальная: 15-70 кГц
вертикальная: 43-85 Гц
Форматы входного сигнала телевизионные: NTSC, PAL, SECAM
компонентные видеосигналы: Y/Cb/Cr (Y/Pb/Pr): DVD, SDTV, HDTV (480i/480p/576i/576p/720p/1080i)
аналоговые RGB-сигналы: VGA-SXGA+ (640x480 — 1400x1050)
Встроенная звуковая система 2 Вт, моно
Уровень шума 37 дБА при 25 градусах
Размеры (Ш×В×Г) 228,6×198,1×73,7 мм (вид сбоку)
Размеры модуля SAM (Ш×В×Г) 74×182×47 мм
Масса проектора 1,7 кг
Масса модуля SAM 252 г
Напряжение питания 100-240 В, 50-60 Гц
Потребляемая мощность 220 Вт
Цена (на момент написания статьи) $2700 с модулем SAM и Wi-Fi-картой CF
Ссылка на сайт производителя http://www.hp.ru

Внешний вид

Проектор имеет необычный, вертикальный дизайн. Его преимущество — проектор занимает мало места на столе, недостаток — меньшая устойчивость. Ее частично устраняют крылья-распорки, которые выдвигаются из подставки.

Leg

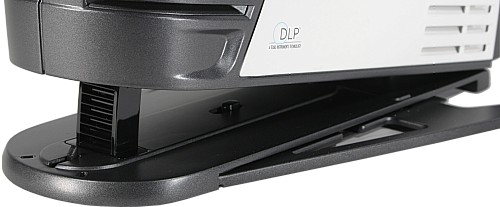

Подставка сзади закреплена на шарнире, а спереди у нее есть зубчатая рейка, на которую проектор опирается в приподнятом состоянии. И распорки, и рейка высвобождаются кнопкой на корпусе проектора. Корпус самого проектора изготовлен из магниевого сплава, а передняя ребристая часть (кожух лампы) и корпус модуля SAM — пластмассовые. Большая часть поверхности корпуса покрыта матовой белой краской, в результате грязь и мелкие повреждения (царапины) будут очень заметными. Электрические разъемы находятся сзади, на правом боку есть разъем для замка Кенсингтона, а на левом — группа отверстий, за которыми расположен динамик.

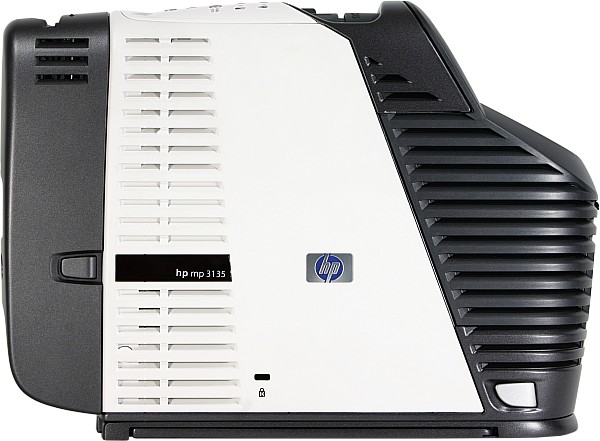

Right

ИК-приемники спрятаны за темными прямоугольными вставками с названием модели. Так как расположены они по бокам, то пульт нужно направлять на проектор немного сбоку. Сигналы от пульта, идущие точно сзади или спереди (в том числе и отраженные с экрана), проектор обычно не замечает. Сверху, на покатой спинке, находятся 9 кнопок и 2 индикатора, также визуальными индикаторами служат ободки вокруг кнопки Power и кнопок, переключающих режим синтеза цвета, — они подсвечиваются.

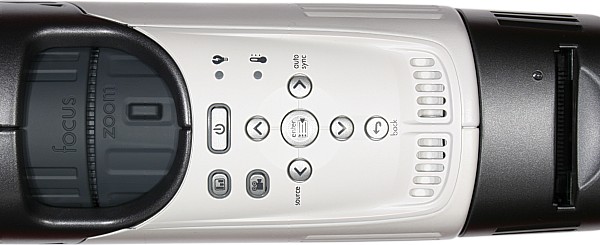

Top

Снизу, ближе к задней части (и далеко за центром тяжести), в корпусе есть отверстие с резьбой 1/4 дюйма, позволяющее закрепить проектор на обычном фотоштативе или на кронштейне потолочного крепления.

Sam off Sam on

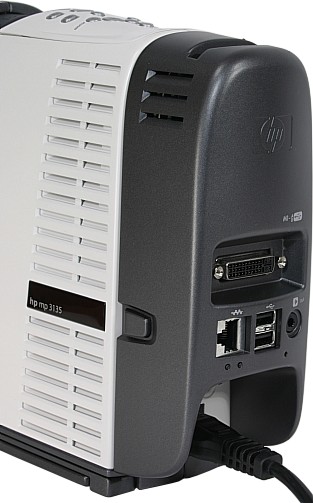

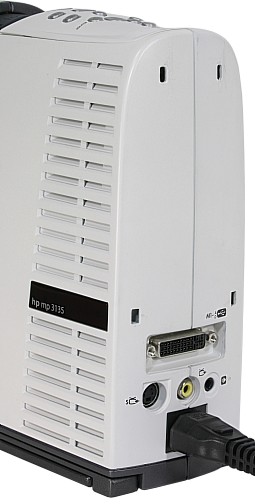

Модуль SAM надежно (на двух крючках и двух пластмассовых защелках) крепится к задней панели проектора. Модуль пристыковывается ответной частью к разъему M1-D/A. Этот разъем на проекторе запитывает модуль и принимает от него видеоданные. Установленный модуль SAM несколько осложняет подключение к разъемам в нижней части проектора. На модуле сверху расположены — синий индикатор питания и щель для CF-карт, а сзади — разъем M1-D/A (предоставляет сквозной доступ к такому же на самом проекторе), а также разъемы LAN (RJ45), два USB типа A и миниджек (не используется в текущей версии прошивки). К разъему RJ45 относятся два индикатора — подключение и режим 100 Мбит/с. Маленькое отверстие, скорее всего, позволяет добраться до кнопки сброса.

Пульт

Пульт — обычный «глазастый пирожок» от InFocus.

Remote control

Remote control

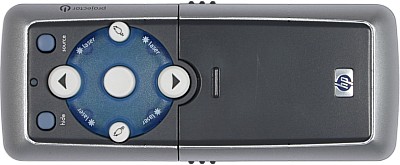

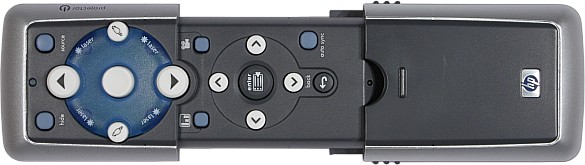

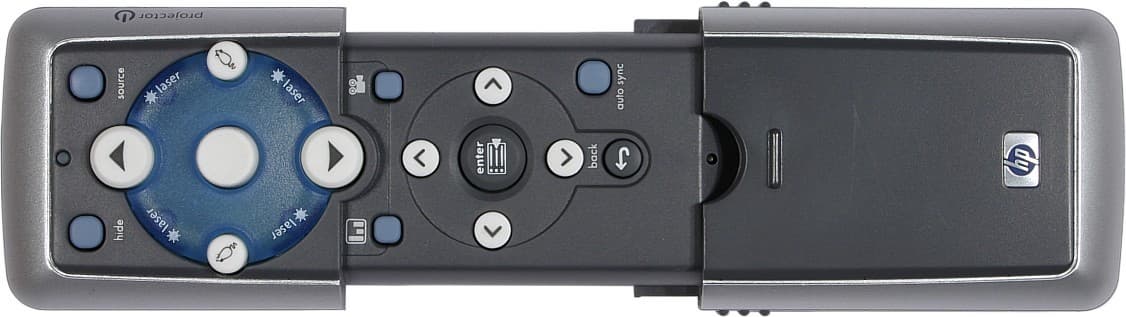

Пульт очень необычный — часть его корпуса сдвигается, открывая доступ к дополнительным кнопкам и, снизу, к крышке батарейного отсека. Кнопок немного, они разные по размерам и расположены так, что их очень легко находить на ощупь. Кнопка выключения питания находится на боку в углублении — случайно ее нажать трудно. Есть лазерная указка. Включается она нажатием на любое место голубого полупрозрачного диска, который при этом начинает светиться. Если компьютер соединен с проектором USB кабелем, идущим от разъема M1-D/A, и понимает HID-устройства, то джойстиком в центре голубого диска можно управлять курсором мыши, небольшие кнопочки с ее изображением эмулируют ее же кнопки, а большие со стрелками — Page Up / Down. То есть с пульта можно как просто перелистывать слайды презентации, так и выполнять нехитрые действия мышью.

Меню

Меню выполнено в традиционном для HP стиле. Навигация удобная, при настройке изображения меню исчезает с экрана, остается только небольшое окошко с изменяемым параметром.

OSD

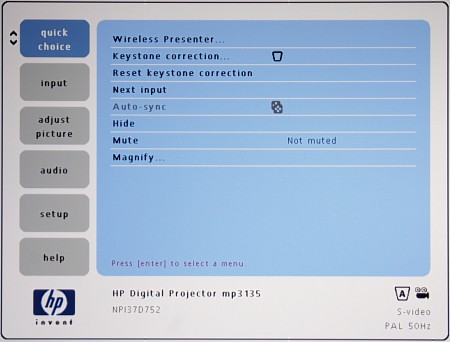

Первая страница (quick choice) собрала функции, доступ к которым, по мнению разработчиков, следует облегчить.

OSD

Часть из них также находится на специализированных страницах. Недостатков у меню, пожалуй, два: очень мелкий шрифт и отсутствие русской версии.

Коммутация

Connectors

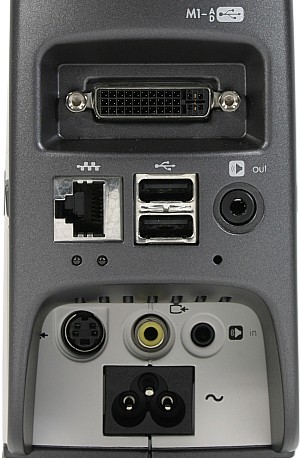

Проектор без модуля SAM имеет обычные аналоговые видеовходы (композитный и S-Video), вход типа миниджек для звука и универсальный разъем M1-D/A, к которому можно подключить аналоговые (VGA и компонентные) и цифровые (DVI) источники видеоизображения, компьютер по USB (проектор определяется как HID-устройство) и модули расширения. В качестве таковых HP предлагает пока только один — модуль SAM. Разъем M1-D/A на модуле дублирует такой же разъем на проекторе, то есть к нему можно подключаться точно так же как к разъему M1-D/A на проекторе (разве что еще один модуль расширения подключить не получится).

Об интерфейсах модуля будет рассказано чуть ниже, а сейчас заметим, что подключение к разъему M1-D/A потребует соответствующих кабелей-переходников. Кабель M1 на mini D-sub 15 pin + USB для подключения к аналоговому выходу видеокарты и к USB-порту компьютера есть в комплекте поставки, другие кабели, например, с M1 на DVI, предлагаются как опции.

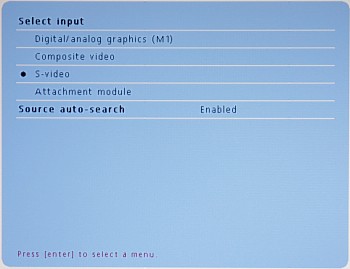

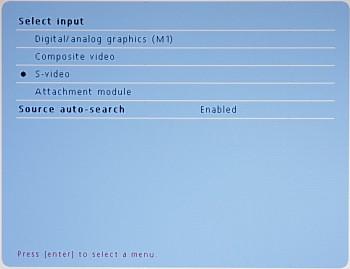

При включении или исчезновении сигнала от текущего источника проектор начинает циклически перебирать все входы в поисках активного. Выбор источника сигнала вручную осуществляется перебором входов кнопкой source на корпусе (совмещена с левой стрелкой) и одноименной на пульте, а также с помощью экранного меню.

OSD

Управление проекцией

Через прорезь в корпусе доступны кольца фокусировки и зуммирования. Кольцом зуммирования пользоваться удобнее, так как на нем есть выступ. Проекция сильно направлена вверх — нижний край изображения на 28% выше своей высоты, чем ось объектива. В проекторе есть автоматическая и ручная коррекция трапецеидальных искажений (±30o) и только ручная — горизонтальных (±12o). Автоматика работает быстро и точно.

Режимов трансформации 4: Best fit (видимо, максимальное увеличение, с сохранением пропорций), Fill (изображение растягивается на весь экран), 16:9 (изображение поджимается сверху и снизу до формата 16:9, оптимально для анаморфированных фильмов) и 1-to-1 (отключено масштабирование к разрешению матрицы).

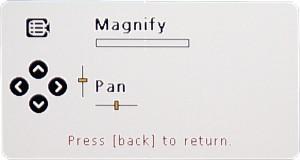

Есть функция цифрового увеличения, но вызвать ее можно только с помощью меню.

OSD

Нажатие на кнопку пульта hide или выбор одноименного пункта меню временно выключает проекцию.

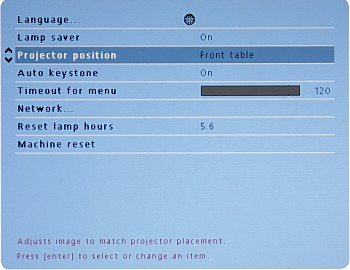

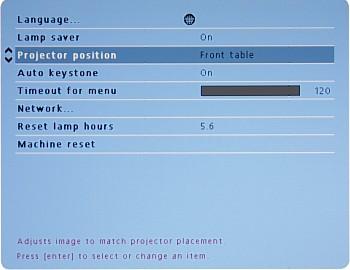

На странице setup параметр Projector position позволяет установить необходимые, зависящие от типа проекции, поворот и отражение изображения.

OSD

Даже на самом широком зуме проектор довольно длиннофокусный, поэтому при фронтальной проекции его лучше располагать за линией первого ряда зрителей.

Настройка изображения

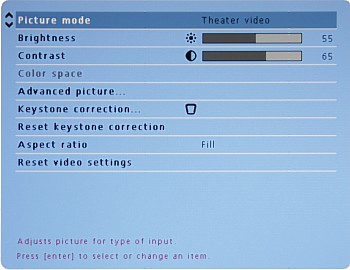

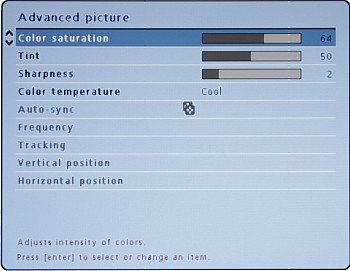

Проектор презентационный, и в полном соответствии со своим предназначением имеет только необходимый минимум настроек изображения: яркость, контрастность, насыщенность, оттенок, контурная резкость и цветовая температура (Warm, Neutral и Cool). Параметр Color space позволяет уточнить тип компонентного подключения (RGB, YPbPr или YCbCr), а параметр Picture mode дает пользователю возможность выбрать, что является важнее — яркость изображения (режим Business graphics), или качество цветопередачи (режим Theater video). Для быстрого переключения режимов на пульте и на корпусе проектора есть специальные кнопочки.

OSD

OSD

Доступность ряда настроек определяется типом подключения. Включение опции Lamp saver снижает яркость лампы, продлевая срок ее службы. Нет ни предустановленных, ни пользовательских профилей, но настройки изображения запоминаются для каждого типа подключения индивидуально.

Особенности

Проектор выходит на рабочий режим через 25 секунд после нажатия на кнопку Power. Выключается проектор или за 15 секунд, или за 65 (из них 5 секунд он ждет отмены действия), определить, что влияет на выбор режима выключения, мы не смогли. Проектор довольно ярко освещает пространство по бокам и перед собой (но экран не засвечивает!). Причина этому — кожух с большими щелями, который, конечно, способствует охлаждению лампы, но свет от нее перекрывает не до конца.

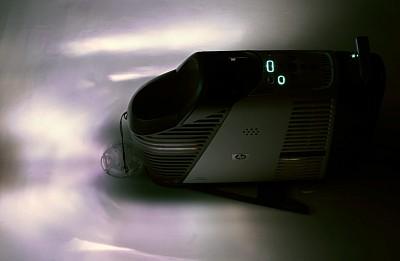

Illumination

Презентация по сети

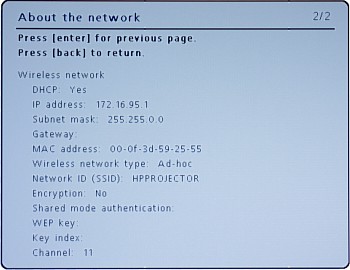

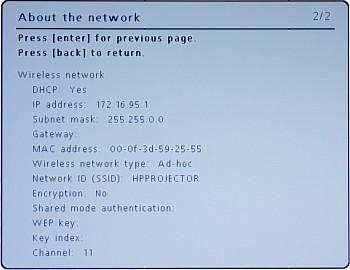

Проектор с установленным модулем SAM можно подключить как к проводной (Ethernet, 10 или 100 Мбит/с), так и к беспроводной (IEEE 802.11b) сети. В случае WiFi потребуется соответствующий адаптер формата CF. Проектор может работать в беспроводных сетях типа «точка-точка» и «инфраструктура». Поддерживается шифрование WEP. Сетевые настройки проектора можно посмотреть и изменить на страницах экранного меню или с помощью встроенного в проектор (вернее в модуль SAM) WEB-сервера.

OSD

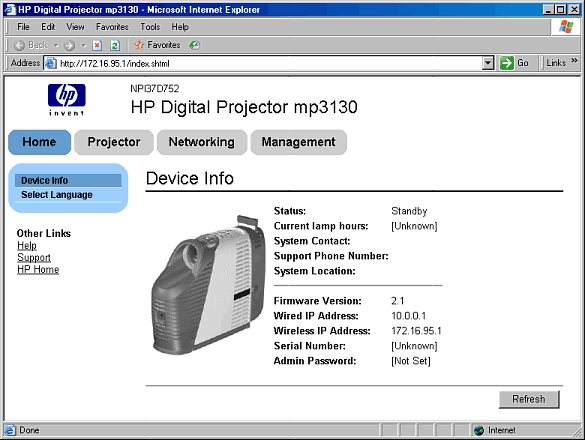

WWW

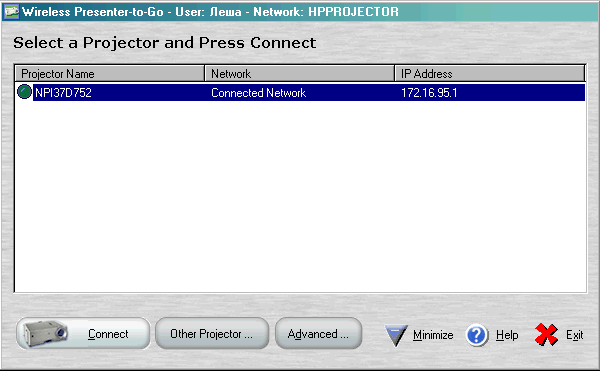

Для передачи изображения с компьютера на проектор необходимо установить на компьютер программу Wireless Presenter (работает под MS Windows 2000 или XP). Несмотря на название, фактически программа не делает различий между проводными и беспроводными сетями, а «паразитирует» на уже установленном TCP/IP-соединении. На CD из комплекта поставки есть также пробная (60 дней) версия программы для КПК (поддерживается PPC 2002 и старше и Palm OS 4.1 и старше). Эта версия состоит из двух частей: конвертера презентаций (работает на Windows 2000, XP, ME, 98SE и NT 4.0) и блока, транслирующего результат работы конвертера с наладонника на проектор.

Установив соединение с проектором, программа Wireless Presenter начинает передавать снимки экрана компьютера на проектор. В качестве альтернативы снимку с экрана, есть режим расширения рабочего стола, в этом режиме половина рабочего стола — это монитор, а вторая — проекция на экран. При необходимости можно приостановить, затем возобновить передачу или переключиться на другой проектор.

Wireless Presenter

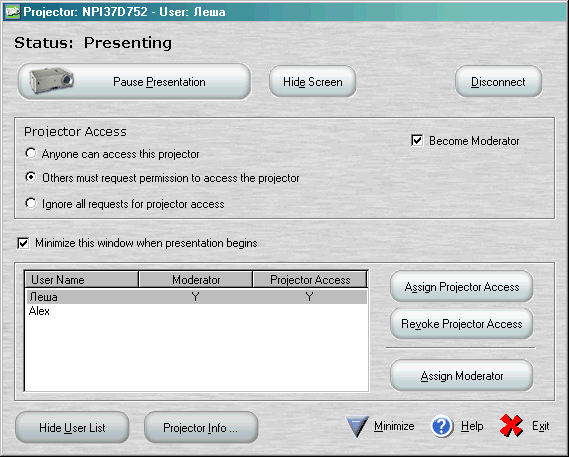

Есть возможность одновременной работы нескольких пользователей (до 50) на один проектор. Для управления правами доступа к проектору можно назначить модератора.

Wireless Presenter

Кроме того, доступ к проектору можно защитить паролем и установить фильтрацию по IP-адресам. При всем богатстве доступных по сети функций (есть даже функция рассылки e-mail-сообщений в случае неисправностей) мы не смогли найти опции, позволяющей дистанционно перевести проектор в режим ожидания.

Сетевая трансляция была протестирована при совместной работе десктопа (AMD Athlon, 1400 МГц, системная плата GigaByte GA-7VTX, 512 Мбайт DDR PC2700, видеокарта ASUS V9520VS, контроллер USB 2.0 VIA VTS2221A3, USB-адаптер IEEE 802.11b/g D-Link AirPlus G DWL-G122, Windows XP Professional) и ноутбука (Compaq Presario 1700T, P-III 700 МГц, встроенный Ethernet 100 Мбит/с, Windows XP Professional) на один проектор. Скорость передачи снимков с экрана составила примерно 2 кадра в секунду, звук при этом не передается. По едва заметным артефактам компрессии можно судить, что перед передачей изображение сжимается с потерями. Из недостатков отметим два: долгий запуск программы Wireless Presenter, и отсутствие возможности менять слайды при сетевой трансляции с помощью пульта ДУ.

Презентация без компьютера

Начиная с прошивки 2.0, появилась возможность показывать слайды (JPEG, PNG, BMP и в формате Margi Metafile (PDB), а в прошивке 2.1 введена поддержка PPT-файлов) с носителей USB и CF-карт. Так как модуль нам достался со старой прошивкой 1.4, то пришлось его перепрошивать. Надо заметить, что перегруженный, с неработающими ссылками, и вообще недружественный сайт HP несколько осложнил поиск нужного файла (на заметку: файлы свежих прошивок для mp3135 и для mp3130 одни и те же). А процесс загрузки обновления в проектор сопровождается появлением всплывающих окон с подсказками, которые все приличные браузеры блокируют.

К проектору можно одновременно подключить два USB-носителя и одну CF-карту. USB-кард-ридеры не поддерживаются, скорее всего, другие карты памяти, отличные от CF, получится считать с помощью CF-адаптера. Для навигации по содержимому носителей и запуска презентации нужно использовать курсорные кнопки (на пульте также большие вверх-вниз и «мышиные»), так как кнопка Enter всегда вызывает меню.

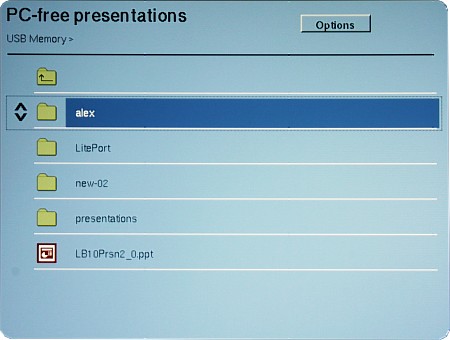

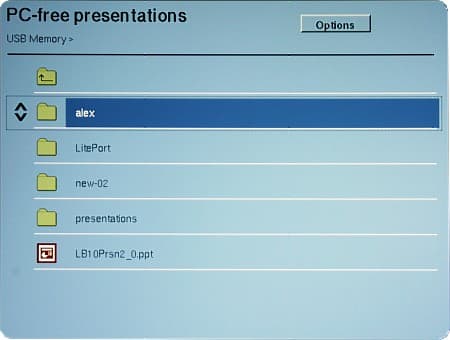

PC-free

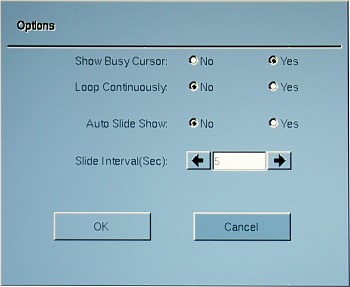

Переход к следующему/предыдущему слайду — те же кнопки, а для выхода из презентации нужно нажать кнопку пульта back. Есть режим автоматической смены слайдов с заданным интервалом.

PC-free

Лучше использовать картинки не очень большого размера, так как, чем больше картинка, тем дольше грузит ее проектор. Фактически пределом является 1 Мбайт. Картинки большого разрешения интерполируются очень качественно, но для ускорения загрузки рекомендуем сохранять слайды презентаций в разрешении 1024 на 768 пикселей. Проектор действительно пытается показать PPT презентации, но или зависает, или переход к следующему слайду занимает очень много времени, а кириллица вообще отображается квадратиками, поэтому практической значимости поддержка PPT-файлов не имеет.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора HP mp3135:

Световой поток
   - нормальный режим (Business graphics) 1650 лм
   - режим пониженной яркости (Business graphics) 1380 лм
   - нормальный режим (Theater video) 625 лм
Равномерность +28%, -55%
Контрастность 220:1

Световой поток очень близок к паспортному значению (отклонение меньше 10%). Неравномерность освещенности экрана большая, а контрастность очень хорошая. В рекламной брошюре HP рассказывает, как была получена цифра в 1800 лм: в 2004 г для 26 изделий был определен световой поток по методике ANSI, в среднем получилось 1777 лм, а максимум 2012 лм. Предполагая, что разброс вокруг среднего одинаковый, получим, что минимум составил 1542 лм, то есть наш результат не противоречит результатам производителя :)

Звуковые характеристики

Шум от системы вентиляции умеренный и не раздражает. Встроенный динамик очень тихий, а увеличение громкости приводит к перегрузкам и большим искажениям.

VGA-подключение

Белое поле очень неравномерно освещено — верхние углы заметно темнее центра. Черное поле чуть-чуть светлее в центре. Проекция немного расширяется кверху (при перпендикулярном положении оси объектива к экрану). Оттенки серого различимы во всем диапазоне, а равномерность цветовой температуры на шкале серого хорошая. Сетки пикселей воспроизводятся без артефактов. Цвета правильные, но в режиме Business graphics белые участки «забивают» цвета, и они кажутся очень тусклыми. В режиме Theater video цветопередача значительно лучше. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций объектива, не превышает 1/3 пикселя. Функция автоподстройки под параметры VGA-сигнала работает быстро, но для полного устранения помех на вертикальной мире приходится вручную подстраивать фазу. Частота чередования цветов — 120 Гц, эффект «радуги» увидеть легко.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный более 540 Отлично
S-Video более 540 Отлично
Цветовая четкость (ТВЛ)
композитный 130 Отлично
S-Video 130 Отлично

Четкость изображения высокая. Детали хорошо различимы как в тенях, так и в светах. Для неподвижных и двигающихся горизонтально объектов выполняется «правильный» деинтерлейсинг: проектор складывает поля в полный кадр и выводит его на экран. В режиме Business graphics цветопередача очень плохая, на растяжках видны артефакты. В режиме Theater video, когда выключен прозрачный сегмент светофильтра, цветопередача хорошая, пожалуй, лучшая, чем у всех, тестировавшихся нами презентационных DLP-проекторов. Однако контрастность в режиме Theater video очень низкая, так как засветка черного не меняется, а яркость изображения сильно падает. В итоге темные сцены смотрятся очень плохо. Кроме того, кинотеатральному применению мешают довольно высокий уровень шума от системы вентиляции и большая засветка от лампы.

Выводы

Проектор HP mp3135 отличается компактным вертикальным дизайном, а подключенный к нему модуль SAM, позволяет проводить презентации как с использованием проводных, так и беспроводных (с опциональным WiFi-адаптером) сетей, или вообще без компьютера – с USB-носителей и CF-карт. Небольшие огрехи качества изображения (в частности, большая неравномерность освещенности), во-первых, являются платой за малые размеры и вес, и, во-вторых, не мешают проведению эффектных презентаций.

Достоинства:

  • Оригинальный дизайн
  • Презентация по сети или без компьютера (с многофункциональным модулем SAM)
  • Очень удобный пульт ДУ
  • Удобная сумка с хорошей защитой

Недостатки:

  • Нерусифицированное меню

Проектор определенно заслуживает награды за оригинальный дизайн, а комплектацию с модулем SAM и беспроводным адаптером мы отметим наградой за отличную оснащенность полезными аксессуарами.

Excellent Package - награда за уникальный дизайн модели

Excellent Package - награда за прекрасную комплектацию модели
