Кинотеатральный LCD-проектор
Hitachi PJ-TX100


В линейке домашних LCD-проекторов от Hitachi проектор PJ-TX100 является топовой моделью. Характеристиками, привлекающими внимание именно к этой модели, являются: большая яркость, высокое разрешение матрицы и низкий уровень шума. Сочетание с относительно невысокой ценой, заставляет присмотреться к данной кандидатуре, при создании домашнего кинотеатра среднего по ущербу для бюджета уровня.

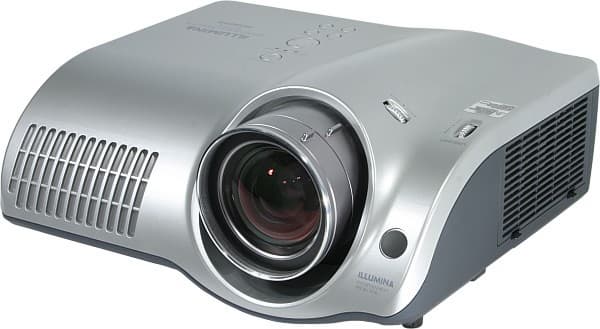

Projector, general view

Комплект поставки

  • Проектор
  • Документация
  • Кабели
    • Питания
    • Видео, компонентный, 3 RCA на 3 RCA
  • SCART AV адаптер
  • ИК пульт ДУ и две AAA батарейки для него
  • Крышка объектива, шнурок и фиксатор шнурка

Паспортные технические характеристики

Технология проецирования LCD
Матрица 0,7″, активная TFT, 3-х панельная, 16:9
Разрешение матрицы 1280×720
Объектив зум 1,6x; F = 1,75-2,41; f = 20,0-31,9 мм
Лампа 150 Вт, UHB
Срок службы лампы 2000 ч
Световой поток 1200 лм, ANSI
Контрастность 1200:1 (способ измерения не указан)
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) минимум 0,76 м (0,81 — 1,3 м)
максимум 7,6 м (8,6 — 13,8 м)
Входы
  • Видео, композитный, RCA
  • Видео, S-Video
  • Видео, компонентный, 3 RCA (совместим с компонентными SCART-RGBS сигналами)
  • Видео, DVI-D (поддерживает HDCP)
  • Видео, VGA, mini D-sub 15 pin
  • RS232, D-sub 9 pin
Частота развертки горизонтальная: 15-91 кГц
вертикальная: 50-120 Гц
Форматы входного сигнала телевизионные: NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): DVD, SDTV, HDTV (480i/480p/576i/720p/1035i/1080i)
аналоговые RGB-сигналы: VGA — UXGA (640×480 — 1600×1200 пикселей)
Встроенная звуковая система нет
Уровень шума 32 дБ (25 дБ в режиме пониженной мощности лампы)
Размеры (Ш×В×Г) 340×145×284 мм (с ножками)
Масса 4,5 кг
Потребляемая мощность 220 Вт
Напряжение питания 100-240 В
Цена (на момент написания статьи) $2200
Ссылка на сайт производителя live.hitachidigitalmedia.com

Внешний вид

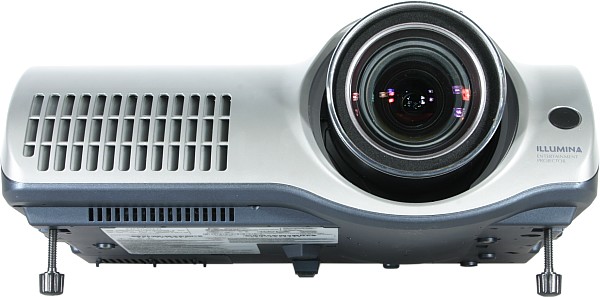

У проектора невероятный, просто огромный объектив.

Projector

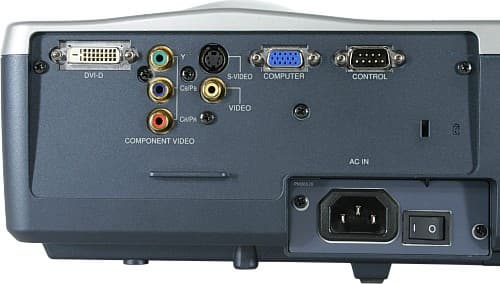

Изящные обводы корпуса вызывают ассоциации со спортивным автомобилем «Порше». В общем, дизайнеры постарались и создали стильный, запоминающийся аппарат, привлекающий внимание. Все разъемы (в том числе разъем для замка Кенсингтона) и выключатель питания свободно расположены на задней панели.

Rear panel

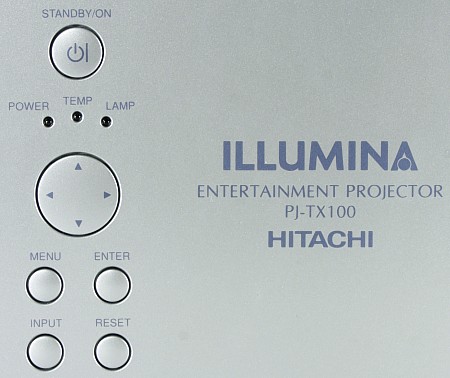

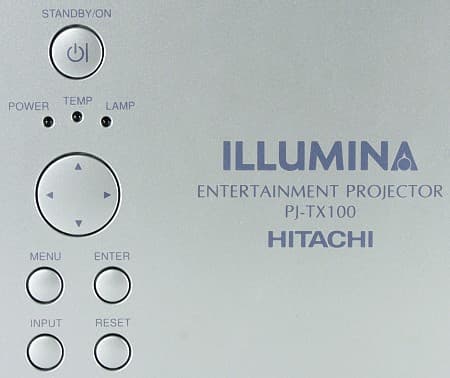

На верхней панели находятся кнопки управления и три светодиодных индикатора.

Control panel

ИК-приемник только один — спереди. Передние регулируемые по высоте ножки пластмассовые. На днище проектора есть 3 резьбовых отверстия в металлических втулках, предназначенные для крепления кронштейна.

Пульт

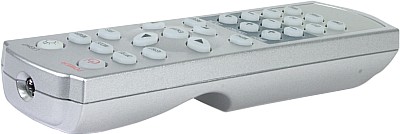

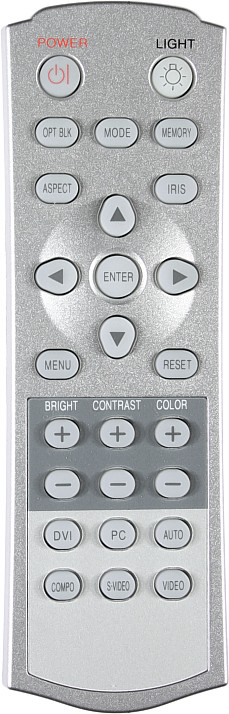

Remote control, side

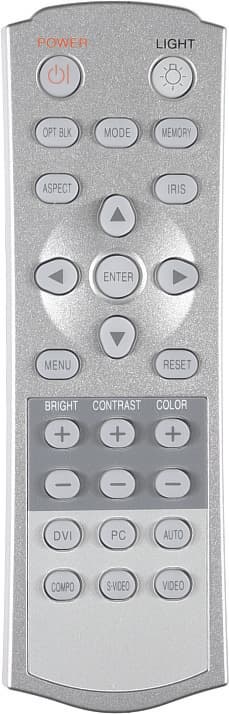

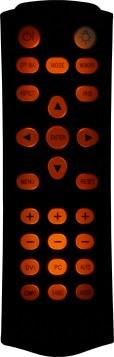

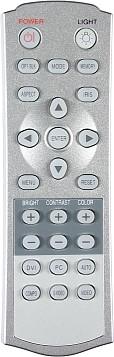

Пульт ДУ небольшой, в руке лежит удобно. Самые нужные кнопки расположены под большим пальцем и легко находятся на ощупь. Найти в темноте домашнего кинозала остальные кнопки поможет подсветка, включающаяся фосфоресцирующей кнопкой LIGHT. Отметим наличие кнопок для выбора источника сигнала (по одной на каждый видеовход) и кнопок +/-, с помощью которых меняется яркость, контрастность и насыщенность (в каком порядке они расположены, придется запомнить, так как подсвечиваются только «плюсы» и «минусы»).

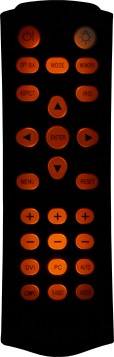

Remote control, top      Remote control, lights

Меню

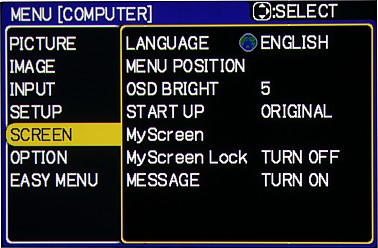

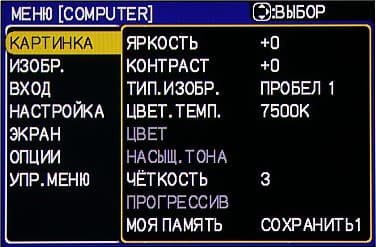

Меню очень удобное: шрифт крупный, названия пунктов легко читаются, страницы не перегружены, перемещаться по страницам и пунктам очень легко.

Menu

В итоге, проектор можно быстро настроить, уделяя минимум внимания последовательности нажатия кнопок. При изменении параметров, влияющих на изображение, меню убирается с экрана, остается только название параметра, шкала и текущее значение.

Menu

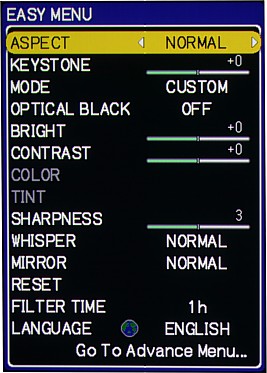

Самые нужные настройки продублированы в упрощенном одностраничном варианте меню — EASY MENU.

Menu

Первым на экран выводится тот тип меню, которым пользовались последний раз. Нажатие на кнопку RESET отменяет изменение текущего параметра, все настройки (кроме таймеров лампы и фильтра и языка) сбрасываются к заводским при выборе пункта FACTORY RESET (в меню OPTION, подменю SERVICE). Меню русифицировано; корректность перевода некоторых терминов вызывает сомнение, но, в целом, все понятно. Яркость меню и его положение на экране можно изменить.

Подключение к источнику сигнала

Как мы уже отметили, каждому видеовходу соответствует своя кнопка на пульте. При необходимости между видеовходами можно циклически переключаться, нажимая на кнопку INPUT на корпусе проектора. Чтобы к проектору подключить источник видеосигнала с разъемом SCART, работающим в режиме RGBS, нужно воспользоваться переходником SCART на 4 RCA (к сожалению, в комплект поставки входит обычный A/V-SCART-переходник на 3 RCA), при этом 3 RCA с сигналами RGB подключить к компонентному входу, а RCA с сигналами синхронизации — к композитному входу проектора, и еще переключить компонентный вход в режим SCART RGB (в меню INPUT). Для подключения видеотехники с разъемом HDMI потребуется кабель-переходник с HDMI на DVI-D. Видеовход DVI-D поддерживает HDCP.

Управление проекцией

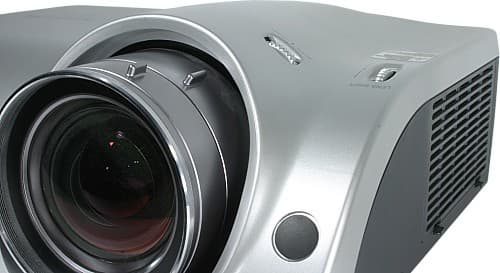

Фокусировка изображения на экране и зуммирование осуществляется вращением колец объектива за выступы-рычажки. Ребристые колесики, выступающие из корпуса проектора, позволяют сместить центр проекции на 3/4 высоты изображения вверх-вниз и на 1/4 ширины вправо-влево.

Lens

Устранить трапецеидальные искажения поможет функция KEYSTONE.

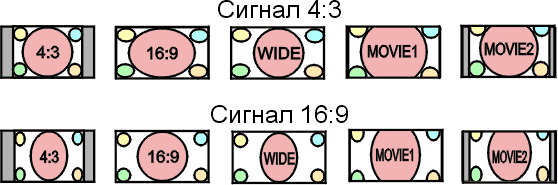

Переключение между режимами трансформации изображения осуществляется кнопкой ASPECT пульта или на странице IMAGE меню. Два режима доступны всегда: 4:3 (картинка 4:3 выводится без искажений) и 16:9 (идеален для анаморфированных изображений). Еще три режима (не доступны при VGA-подключении) позволяют вписать картинку с соотношением 4:3 в экран 16:9. Это — WIDE (картинка растягивается по горизонтали так, что в центре искажений нет), MOVIE1 (изображение увеличивается и обрезается сверху и снизу) и MOVIE2 (изображение тоже увеличивается, но в меньшей степени и снизу не обрезается, чтобы поместились субтитры, справа и слева небольшие черные полосы).

Aspect

При подключении по интерфейсам DVI-D и VGA можно включить режим NORMAL, сохраняющий исходное соотношение сторон. Чтобы проектор автоматически определял соотношение сторон изображения, используя сигнал S2 при S-Video-подключении, нужно включить опцию S-ASPECT в меню INPUT.

Для отсечения «мусора» по краям изображения нужно увеличивать значение параметра OVER SCAN в меню IMAGE до тех пор, пока помехи не выйдут за область сканирования.

Параметр MIRROR в меню SETUP определяет тип проекции (потолочное / настольное размещение; проекция на просвет / фронтальная). Согласно нашей условной классификации проектор можно отнести к среднефокусным (впрочем, на коротком фокусе он приближается к короткофокусным, а на длинном — к длиннофокусным), поэтому при фронтальном проецировании его лучше располагать на линии первого ряда зрителей или за ними.

Настройка изображения

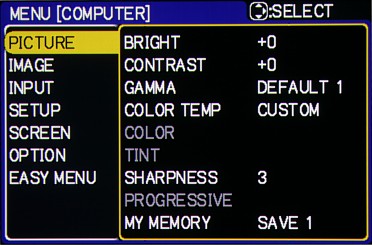

Настройки «яркость» и «контрастность» в меню PICTURE влияют на изображение точно так же как и в большинстве других проекторов — увеличение яркости повышает яркость только темных участков изображения, а увеличение контрастности увеличивает контрастность всего изображения, но за счет светлых участков, детали в которых пропадают.

Menu-PICTURE

Это, так сказать, грубый способ менять кривую гамма-коррекции. Выбрав пункт GAMMA, пользователь получает возможность деликатнее управлять яркостным балансом. На открывшейся страничке можно включить один из предустановленных профилей гамма-коррекции или четырех своих, создать которые можно меняя интенсивность на восьми участках шкалы яркости.

GAMMA

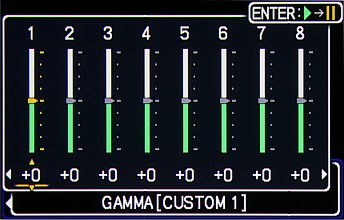

CUSTOM GAMMA

Для оценки вносимых изменений можно (нажимая ENTER) вывести на экран шкалу серого, состоящую из 9 или 15 градаций, или плавный градиент от черного до белого. Похожим способом производится настройка цветовой температуры: можно выбрать один из восьми предустановленных профилей или создать свой (но только один), меняя яркость и контрастность RGB-цветов. Опять же для контроля можно вывести шкалы серого.

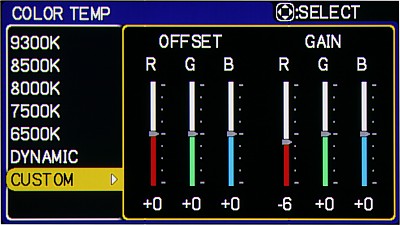

COLOR TEMP

Кроме того, в меню PICTURE присутствуют традиционные «насыщенность», «оттенок» и «контурная резкость». Параметр PROGRESSIVE управляет работой функции деинтерлейсинга. Выбрав пункт MY MEMORY, можно сохранить или загрузить настройки 4-х пользовательских профилей (быстрая загрузка профилей — кнопкой MEMORY пульта). Также настройки автоматически сохраняются для каждого видеовхода. Кнопка MODE пульта (или одноименная настройка в упрощенном меню) позволяет выбрать один из пяти предустановленных профилей, которые представляют собой определенные сочетания цветовой температуры и профилей гамма-коррекции. Кнопка OPT BLK на пульте включает режимы, меняющие глубину черного: OFF — диафрагма открыта, яркость лампы максимальная, NATURAL — диафрагма прикрыта, яркость лампы уменьшена, DEEP BLACK — диафрагма зарыта, яркость лампы уменьшена. Альтернативный способ изменить яркость лампы и диафрагму — зайти в меню SETUP и настроить параметры WHISPER и IRIS, соответственно. В дополнение, кнопка IRIS на пульте ДУ позволит быстро перейти в режим настройки диафрагмы.

Дополнительные возможности

Заставку, появляющуюся при включении проектора или при отсутствии сигнала, можно поменять на пользовательскую картинку (функция My Screen).

My Screen

Проектором можно управлять по интерфейсу RS232, настройки и список команд приведены в руководстве.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут. При измерениях яркостных характеристик объектив проектора был выведен в центральное положение по горизонтали, а по вертикали максимально поднят. Такая позиция объектива позволит объективно сравнивать Hitachi PJ-TX100 с проекторами, у которых объектив не сдвигается. Результаты измерений для проектора Hitachi PJ-TX100:

Световой поток
   — максимальная яркость (профиль DYNAMIC) 870 лм
   — наши настройки*, максимальная яркость лампы, диафрагма открыта (Iris = 10) 803 лм
   — наши настройки, режим пониженной мощности лампы (WHISPER), диафрагма открыта (Iris = 10) 703 лм
   — наши настройки, максимальная яркость лампы, диафрагма закрыта (Iris = 0) 260 лм
   — наши настройки, максимальная яркость лампы, диафрагма прикрыта (Iris = 5) 570 лм
Равномерность +15%, -22%
Контрастность
   — диафрагма открыта (Iris = 10) 136:1
   — диафрагма прикрыта (Iris = 5) 150:1

* Сочетание настроек, которые мы подобрали, исходя из задачи максимизировать яркость, сохраняя при этом приемлемое качество изображения.

Световой поток значительно ниже паспортных 1200 люменов. Контрастность, которая хоть немного и увеличилась при прикрытой диафрагме, не выдающаяся. Можно предположить, что нам достался дефектный экземпляр — у кинотеатрального проектора контрастность должна быть выше. Равномерность освещения экрана хорошая.

Звуковые характеристики

Проектор очень тихий, включение режима максимальной яркости лампы совсем незначительно увеличивает шум от системы охлаждения.

VGA-подключение

Тестирование проводилось при разрешении VGA-сигнала, равном 1280 на 720 пикселей и вертикальной частоте обновления экрана 60 Гц. На белом и на черном полях присутствуют области с незначительной цветовой вариацией. Бликов на экране нет, геометрия идеальная, сетки пикселей четкие, цвета правильные и яркие, слабые градации оттенков различимы как в светах, так и в тенях, хроматические искажения объектива небольшие (ширина цветной каймы по границам объектов не превышает 1/3 пикселя). Отклонения от серости на шкале серого незначительные. Функция автоподстройки под параметры VGA-сигнала работает быстро и правильно.

DVI-D-подключение

Тестирование проводилось при подключении проектора кабелем DVI к видеокарте ASUS 9250VS и к DVD-плееру Samsung DVD-HD745. Качество изображения в обоих случаях очень хорошее. В противовес утверждениям руководства к проектору, что при DVI-подключении фильмы DVD нужно смотреть, присвоив параметру DVI (в меню INPUT) значение DVD, мы переключили этот параметр на COMPUTER — только при таком значении детали воспроизводились как в тенях, так и в светах.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный 540 Очень хорошо
S-Video 540 Очень хорошо
компонентный, 576i и 480i более 540 Отлично
компонентный, 480p более 540 Отлично
Цветовая четкость (ТВЛ)
композитный 100 Хорошо
S-Video 100 Средне
компонентный, 576i и 480i более 270 Отлично
компонентный, 480p более 270 Отлично

Качество изображения хорошее. На невысокую цветовую четкость при работе по композитному входу и входу S-Video можно не обращать внимания, так как подключать проектор по этим низкокачественным в принципе интерфейсам не имеет смысла. В тенях небольшой завал: на шкале серого оттенки темнее 95% уже не отличаются от 100% черного. Цветовой баланс правильный. Как отмечается в инструкции, включение функции деинтерлейсинга может привести к некоторому ухудшению картинки. Так и произошло: с одной стороны присвоение параметру PROGRESSIVE значений TV или FILM привело к увеличению вертикальной четкости, но, с другой стороны, на вертикальных мирах появились артефакты, а на границах двигающихся объектов — характерная «расческа». Вообще, I-P-преобразование на стороне устройства отображения становится анахронизмом, так как практически все современные DVD-плееры оснащены прогрессивным компонентным выходом хорошего качества.

После просмотра подборки фрагментов фильмов, мы можем сказать, что лучше всего проектору удаются яркие, контрастные сцены. Там, где действие протекает в условиях недостаточной освещенности (ночь, подземелья и т. д.), чувствуется недостаток глубины черного. Кроме того, желательно масштабировать изображение так, чтобы оно занимало весь экран, без раздражающих серых полос.

Выводы

Проектор Hitachi PJ-TX100 удивляет своим стильным внешним видом и огромным объективом. Довольно большой диапазон трансфокации и система сдвига объектива позволят проявить большую свободу при установке проектора в домашнем кинотеатре. Досадно низкое значение контрастности мы склонны объяснить наличием дефекта в тестовом экземпляре.

Достоинства:

  • Хорошее качество изображения (насыщенные цвета, правильная цветопередача, отсутствие пикселизации)
  • DVI-вход с поддержкой HDCP
  • Низкий уровень шума даже в режиме максимальной яркости
  • Очень удобное и русифицированное меню

Недостатки:

  • Низкая контрастность изображения
