Мультимедийный комбайнEpson EH-DM3

Пару лет назад мы уже тестировали похожий комбайн Epson EMP-DM1. В 2008 г. компания Epson выпустила вторую модификацию этого устройства под обозначением EH-DM2. Так как мы не нашли никаких принципиальных отличий от EMP-DM1, кроме цвета корпуса, то посчитали необязательным брать EH-DM2 на тестирование. Но в третьей модификации 2009 года мы насчитали новшеств побольше, поэтому взяли EH-DM3, как только появилась такая возможность.

Содержание:

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

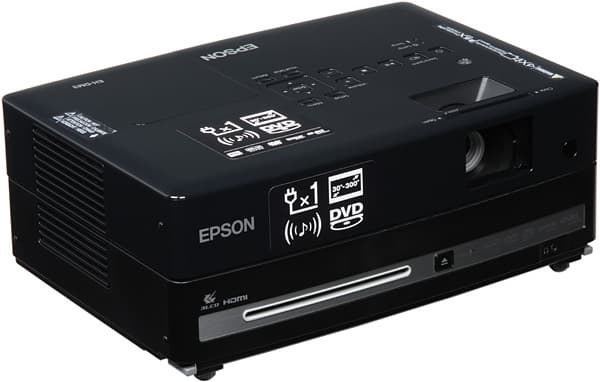

Projector, general view

Черный пластиковый корпус проектора поделен на две части — верхнюю проекторную и нижнюю, условно относящуюся к DVD-плееру. Пластик верхней части корпуса имеет зеркально-гладкое покрытие, относительно устойчивое к появлению царапин, а нижняя половинка просто матово-черная. На передней плоскости находятся: прямоугольное отверстие объектива, круглое окошко ИК-приемника, щель слотового DVD-привода, кнопка извлечения диска, индикатор активности привода и гнездо для наушников.

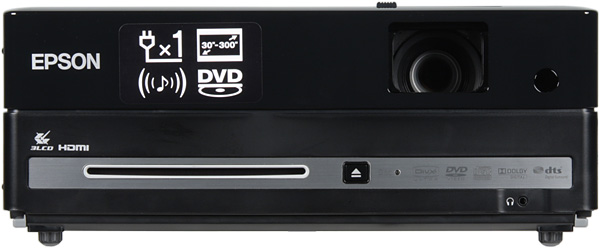

Front view

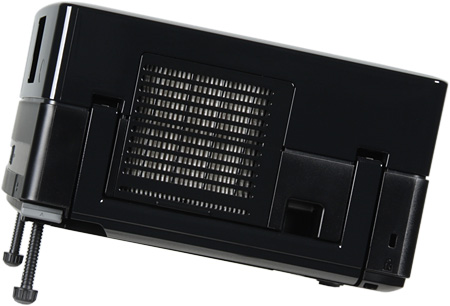

На левом боку: воздухозаборная решетка (прикрывает сменный фильтр), откидывающаяся ручка и разъем для замка Кенсингтона.

Left panel

В качестве альтернативного Кенсингтону варианта проектор можно приковать с помощью тросика, пропущенного через ручку, при этом ручка может быть сложена, так как тросик укладывается в специальную нишу. На правом боку: 4 ножки-пупырышка и решетка, через которую выдувается теплый воздух. На верхней панели: движок шторки объектива, ниша, через которую доступен вороток фокусировки, кнопки управления, индикаторы состояния, датчик освещенности и крышка отсека лампы.

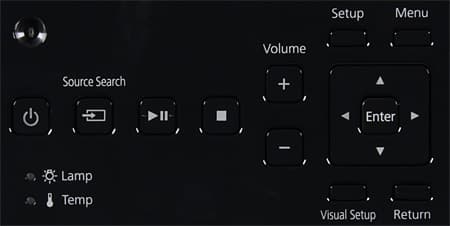

Control panel

Рекламные наклейки на верхней и задней панели можно отклеить, но мы не стали этого делать.

Label

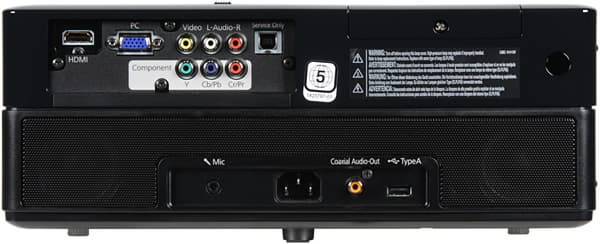

На задней панели: в двух неглубоких нишах интерфейсные разъемы и стандартный разъем питания, окошко второго ИК-приемника и, за решеткой, пара громкоговорителей, разнесенных как можно дальше друг от друга.

Rear panel

Проектор имеет хорошую защиту от неаккуратного обращения и шаловливых ручек — выступающих за габариты корпуса частей нет, объектив от пыли защищает шторка, которую не потеряешь и не оторвешь, непрочный лоток привода отсутствует. При переноске проектор удобно держать за прочную откидывающуюся ручку, а хранить его можно упакованным в прилагаемый черный мягкий чехол с голубым кантом и карманами под пульт, кабели и т.д.

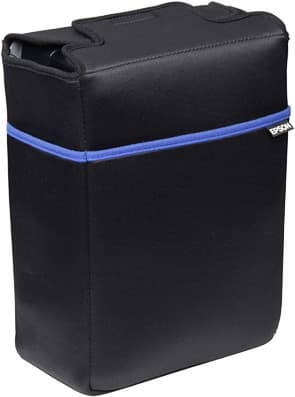

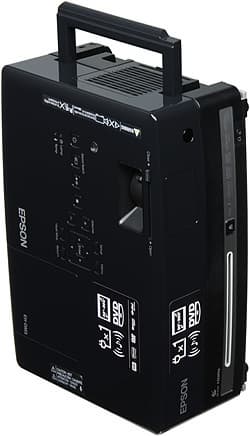

Handle Soft Case

Предполагается, что работать проектор будет, стоя на ровной горизонтальной поверхности. Резьбовых отверстий для крепления к потолочному кронштейну на днище нет, зато там есть 3 ножки с резиновыми подошвами, из которых две передние выкручиваются из корпуса, что позволяет немного приподнять переднюю часть проектора и/или устранить легкий перекос.

Пульт

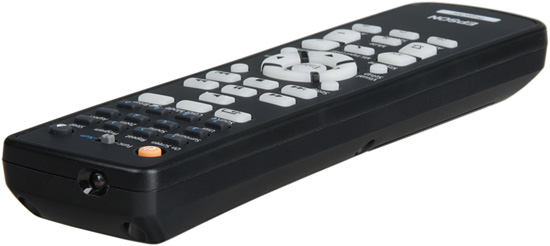

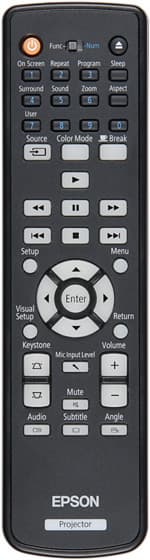

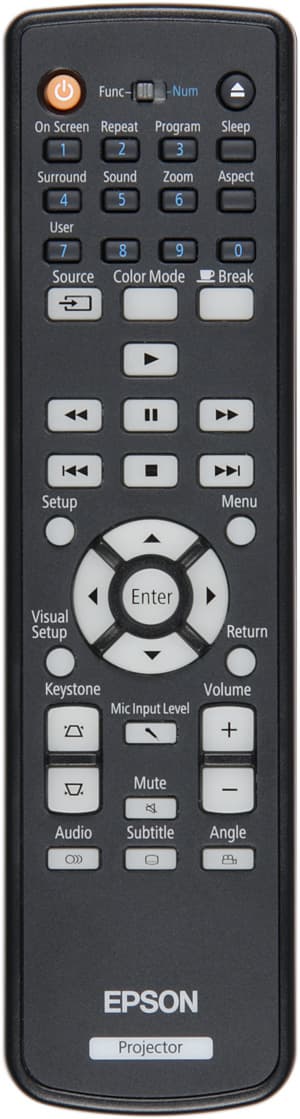

Remote control

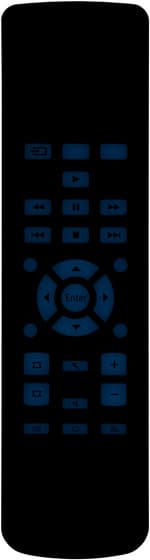

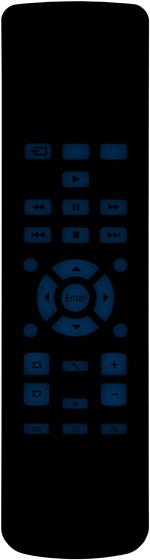

Корпус пульта изготовлен из черного пластика с матовой поверхностью. Большая часть кнопок крупные, имеют контрастные не мелкие подписи и обозначения, различаются по форме и расположению, что позволяет легко в них ориентироваться, в том числе и на ощупь. Однако в передней части находится несколько мелких цифро-функциональных кнопочек с мелкими подписями и движок переключения их специализации. Совмещение функциональности приводит к тому, что, например, для перехода на нужное время при воспроизведении видеофайлов нужно три раза нажать на кнопку On Screen (возможно переключить движок в Func и повторить сначала), затем быстро переключить движок в Num и набрать нужный тайм-код. Эту процедуру можно удачно завершить только после некоторой тренировки и только при хорошем освещении. Большие белые кнопки имеют тусклую синюю фосфоресцентную подсветку, пользы от которой практически нет. Кнопке User можно присвоить одну из пяти функций на выбор.

Remote control    Remote control

Коммутация

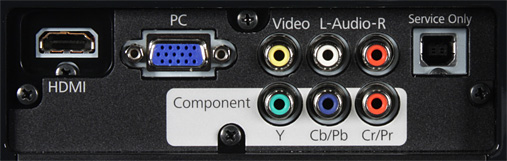

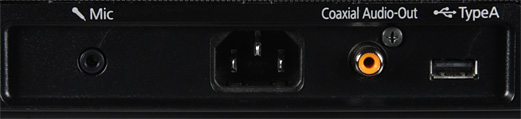

Connectors

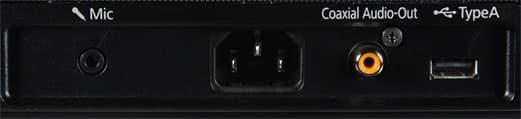

Connectors

Как минимум проектор нужно подключить к электросети. На этом можно и ограничиться. Для дополнения функциональности встроенных DVD-привода и динамиков предназначены видеовходы (композитный, VGA и компонентный), аудиовход (пара RCA-разъемов), цифровой аудио- и видеовход HDMI, выход на наушники, цифровой аудиовыход (незаменим, если хочется получить 5.1-звук от плеера комбайна), USB-порт (для внешних носителей с мультимедийными файлами) и микрофонный вход. Все разъемы стандартные. Источники перебираются по кругу кнопками Source на пульте и на корпусе, при этом неактивные аналоговые входы автоматически пропускаются.

Графический интерфейс и локализация

Комбайн имеет 2 простых двухуровневых меню установок: в одном находятся настройки проектора, во втором — настройки плеера. Первое меню вызывается на экран кнопкой Visual Setup.

OSD

Оно компактное (настройки выводятся по одной, перебираются стрелками вверх и вниз), что позволяет видеть результат вносимых изменений.

OSD

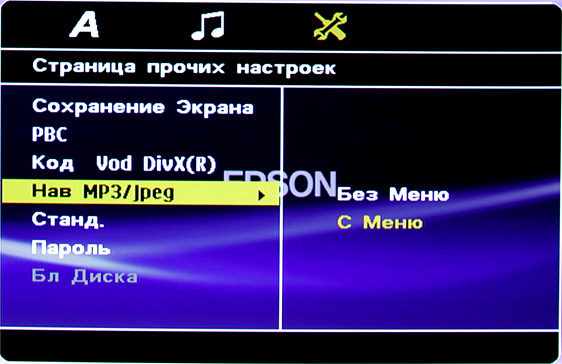

За вызов второго меню отвечает кнопка Setup.

OSD

Дизайн графического интерфейса строгий, используется достаточно крупный удобочитаемый шрифт. Есть русская версия экранного интерфейса. Переводы меню и руководства пользователя на русский язык достаточно адекватные («Субзагол» и «Подзаг.» — это, как не сложно догадаться, «субтитры»). В названиях файлов и папок, в тегах аудиофайлах кириллица отображается в виде непонятного набора символов или просто меняется на дефисы. Приятное исключение: если в установках выбрать Кириллица для опции Подзаг. DivX, то будут правильно отображаться русские текстовые субтитры к MPEG4-файлам (в кодировке WIN1251). Судя по наклейке на задней панели, комбайн закодирован на воспроизведение DVD-Video 5-ой зоны.

Управление проекцией

Объектив имеет фиксированное фокусное расстояние и закреплен неподвижно. Фокусировка осуществляется с помощью рычажка. Есть цифровой зум (уменьшающий площадь проекции)

OSD

и цифровая коррекция трапецеидальных искажений (+/-30°), но пользоваться ими мы не рекомендуем, так как разрешение матрицы не очень высокое, а значит, любая цифровая коррекция приведет к заметному ухудшению картинки.

Режимов геометрической трансформации 3: Нормальное — увеличение без искажений, пока картинка не впишется в экран по высоте, подходит, например, для просмотра картинки 4:3, Полное — растяжение до соотношения 16:9 и увеличение во весь экран, идеально для анаморфированных фильмов, и Увеличенное — увеличение до ширины экрана, подходит для формата LetterBox. Проектор пытается автоматически подобрать оптимальный режим, если он с этим не справляется, то выбрать нужный режим можно кнопкой Aspect на пульте.

При прослушивании музыки лампу можно выключить, просто закрыв шторку объектива. На пульте есть кнопка с чашкой, после нажатия на нее воспроизведение приостанавливается, а экран становится белым. Сделав при его свете все что нужно, достаточно еще раз нажать на кнопку, чтобы продолжить воспроизведение.

Проектор предназначен только для фронтальной проекции, а его установка днищем вверх недопустима. Однако функция переворота изображения вверх ногами есть.

OSD

Использовать ее можно при проекции изображения на потолок с помощью зеркала. В комплект поставки входит раскладывающийся пластиковый кронштейн с зеркалом.

Lens

Приладив этот кронштейн на проектор, пользователь получит расположенное перед объективом под углом 45° зеркало, направляющее проекцию вверх. Проектор занимает промежуточное положение между коротко- и среднефокусными: смотря фильм, можно сидеть за ним, перед ним или сбоку от него (лучше слева).

Настройка изображения

Настроек, влияющих на яркостный и цветовой балансы, немного: яркость, контрастность, насыщенность, оттенок, контурная резкость и цветовая температура (3 профиля).

OSD

Проектор оснащен динамической диафрагмой, уменьшающей световой поток на темных сценах и увеличивающей на светлых. За включение диафрагмы отвечает настройка Автонастр. диафр. Есть 4 профиля, различающиеся яркостью и цветовым балансом. Выбираются профили кнопкой Color Mode на пульте. Параметр Энергопотребл. влияет на яркость лампы, при значении ECO яркость лампы заодно и шум от системы охлаждения уменьшаются. При выборе профиля Авто эта настройка и большинство настроек изображения блокируются, а проектор начинает самостоятельно настраивать изображения, ориентируясь на показания датчика освещенности. Настройки изображения автоматически запоминаются отдельно для встроенного привода, для внешних источников и даже для некоторых типов видеосигналов.

DVD-плеер

Аудиофайлытолько MP3 (8-320 кбит/с и VBR, 8-48 кГц, моно и стерео) и WMA (32-256 кбит/с и VBR до 256 кбит/с в пике, 22-48 кГц, только 16 бит, не loseless)
Графические файлытолько JPG
ВидеофайлыMPEG-1/2/4
Проигрывание VCD/SVCD+
Проигрывание DVD-Audio/SACDнет
Поддержка мультисессионных дисков+
Поддержка Mixed Mode CD+ (только трек с данными)
Поддержка CD Extra+ (только аудиотрек)

Плеер довольно всеяден — из распространенных типов оптических дисков плеер не поддерживает только DVD-RAM. Все остальное — CD, DVD, плюсовые, минусовые, (пере)записываемые или штамповку, а также двухслойные — читает на ура и проигрывает с них все, что в принципе может. Привод работает с круглыми 12- и 8-см дисками. Плеер распознает UDF-DVD и проигрывает с таких дисков файлы размером более 2 Гбайт. Заявлена поддержка и CD, записанных в режиме пакетной записи, но наш тестовый диск, записанный в DirectCD, плеер не распознал. Декларируется поддержка файлов размером до 4 Гбайт, 648 файлов с папками вместе и до 300 папок на носителе в режиме навигации с отображением папок. Плеер умеет воспроизводить файлы с подключенных к нему USB-носителей. В качестве таковых были успешно испытаны несколько флешек, мультиформатный картовод (из нескольких одновременно вставленных читается только одна карта) и внешний USB-винчестер (внешнее питание ему не потребовалось). В случае USB-носителей поддерживается FAT и FAT32. Плеер автоматически переключается с текущего на вставленный в него носитель — будь то USB или оптический диск.

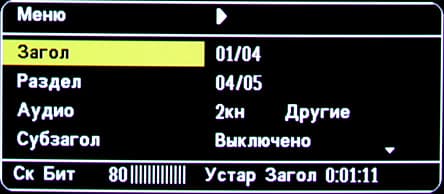

В плеере реализованы почти все стандартные функции, связанные с проигрыванием дисков DVD-Video и VideoCD. Нет разве что покадрового просмотра назад. При просмотре DVD-Video и VideoCD кнопка On Screen выводит на экран стандартное для чипов MTK информационно-навигационное меню с уменьшенной картинкой фильма над ним.

OSD

В случае других форматов все ограничивается последовательным выводом времени воспроизведения, оставшегося и т.д., а также приглашением ввести время, на которое следует перескочить.

Содержимое носителей с мультимедийными файлами плеер отображает в виде одного списка, где присутствуют папки и файлы, находящиеся в текущей папке. Путь до этой папки отображается над списком. От длинных имен остается 14 первых символов, да и то, если на диске прописана Joliet. В случае USB-накопителей и оптических дисков без Joliet отображаются сокращенные имена (8 символов). Навигация довольно удобная: выход на предыдущий уровень — или через верхнюю строчку, или стрелкой влево, есть выбор трека с помощью цифровых кнопок. При выборе Без меню для опции Нав MP3/Jpeg все файлы на носителе сливаются в один список — так можно заставить плеер проиграть подряд все файлы, в том числе и в случайном порядке. В области слева от списка отображается миниатюра выделенного JPG-файла или информация из тегов проигрываемого аудиофайла.

OSD

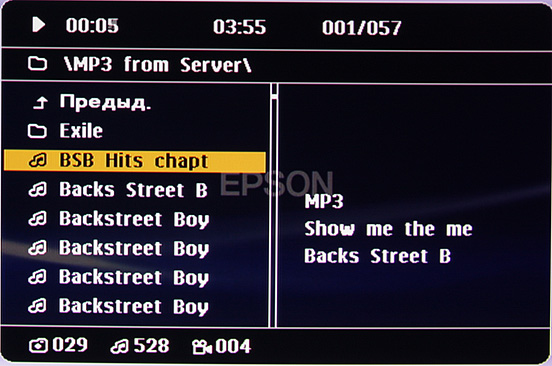

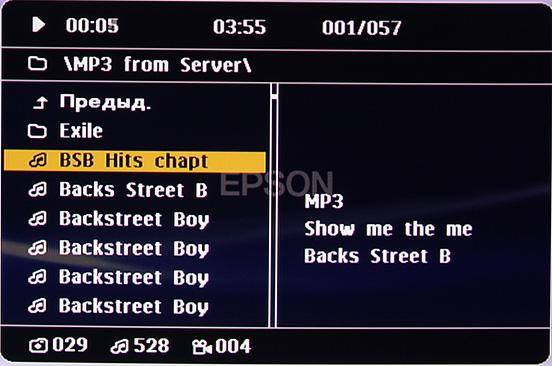

Запустив музыкальный файл на проигрывание, можно перемещаться по всем папкам диска, не останавливая воспроизведение. Есть быстрая перемотка по MP3- и WMA-файлам и переход на время. Пауза между MP3-треками составляет порядка 4 с или больше, начало трека не приглушается. Отображаются теги ID3 v.1 и теги в файлах WMA — название, исполнитель, альбом и год, по 14 символом для каждой позиции. Плеер воспроизводит файлы MP3 и WMA с различными битрейтами и частотами дискретизации (см. табл.).

OSD

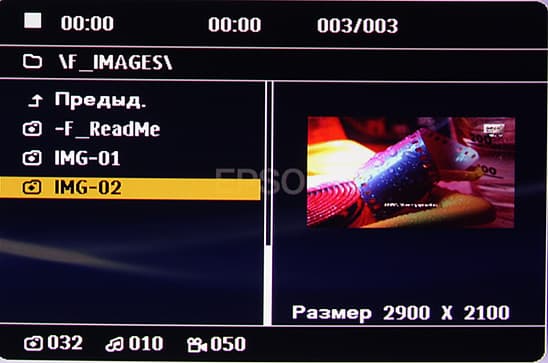

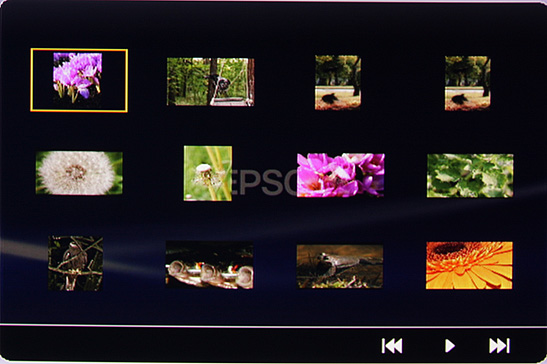

Просмотр JPG-картинок можно организовать в виде слайд-шоу и даже под музыку, если перед этим запустить на проигрывание MP3- или WMA-файлы. Есть режим просмотра картинок в виде таблицы миниатюр.

OSD

Плеер показывает даже довольно большие картинки — как минимум до 3967 на 2642 пикселей включительно (хотя обещано только 3027 на 2048).

Для тестирования функции проигрывания видеофайлов мы использовали ряд тестовых файлов, в том числе с диска DivXTestCD v2.0. Плеер умеет проигрывать MPEG1-, MPEG2- и MPEG4-файлы, последние — в контейнерах AVI и DivX. AVC не поддерживается. Файлы с высоким разрешением (выше 576(480) на 720 пикселей) плеер не проигрывает. Поддерживаются Qpel, Bframes и частично GMC (1 WP). Плеер распознает и воспроизводит звуковой поток в MPEG4-файлах, если он присутствует в форматах WMA (2.0), MP3 (2.0) и AC3 (5.1); в случае нескольких аудиопотоков можно переключаться между ними. Плеер поддерживает встроенные в DivX/AVI-контейнер графические субтитры (можно переключаться между потоками субтитров, если их несколько), но при этом субтитры иногда выводятся очень низко и частично не помещаются на экране. Также поддерживаются внешние текстовые субтитры (SRT, SUB, SSA, SMI), при этом имя файла с субтитрами должно совпадать с именем видеофайла. Плеер понимает языковые версии srt-файлов, различающиеся обозначающим язык суффиксом в названии файла, и многоязычные SMI-субтитры. Форматирование в текстовых субтитрах не поддерживается. На экране отображается до 47 символов в одной строке (не поместившиеся переносятся), максимум 3 строки.

При проигрывании MPEG4-файлов работает быстрая перемотка в обе стороны, переход на нужную позицию, покадровый просмотр вперед и замедленное воспроизведение вперед. Для тестовых файлов с диска DivXTestCD v2.0 плеер не показывал интегрированное в файл меню, но в случае образцово-показательного Revelations.divx с меню и навигацией по главам все было в порядке. Матрица проектора имеет соотношение сторон 16:9, однако в случае видеофайлов чаще автоматически выбирается неправильный режим геометрической трансформации. Приходится, нажимая на кнопку Aspect, выбирать нужный режим вручную (обычно — это Полное).

С быстрых USB-носителей плеер проигрывает файлы с потоком до 3000 кбит/с включительно, с CD — до 4500 кбит/с, с DVD — до 6000 кбит/с.

Дополнительные возможности

Есть функция автоматического отключения через заданный интервал (от 10 до 150 мин). Кроме того, проектор сам выключается через 30 мин после остановки воспроизведения и при условии отсутствия в этом интервале регистрируемых действий пользователя. Проектор очень быстро выключается - от нажатия на кнопку, до полного охлаждения лампы и перехода в ждущий режим проходит порядка 2 с. Подтверждения при выключении не запрашивается. При включении на рабочую яркость проектор выходит секунд за 40. Есть функции защиты от случайного включения (например, детьми) и блокировки выбранных оптических дисков от просмотра (закрываются паролем из 6 цифр до 40 дисков, есть прописанный универсальный пароль).

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений по методике ANSI для Epson EH-DM3 (если не указано иное, то выбран профиль Dynamic, выключена динамическая диафрагма, а яркость лампы высокая):

Световой поток в режиме
2010 лм
Пониженная яркость лампы1370 лм
Профиль Theatre1290 лм
Равномерность+8%, -12%
Контрастность235:1

Световой поток даже чуть выше паспортного значения. Равномерность белого поля очень хорошая. Контрастность относительно высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

РежимКонтрастность
full on/full off
430:1
Пониженная яркость лампы480:1
Профиль Theatre280:1
Автонастр. диафр. включена7800:1

Нативная контрастность не очень высокая, к тому же она, как и яркость, понижается при выборе режима с цветокоррекцией. Включение режима пониженной яркости немного повышает контрастность, видимо, за счет уменьшения нагрева матриц. При включенной динамической диафрагме контрастность выше заявленного значения 3000:1. Скорость работы диафрагмы не очень большая, однако, на реальных фрагментах фильмов не видно никакого неестественного изменения яркости. Измерения показали, что при переключении с черного поля на белое яркость возрастает до максимума примерно за 0,3 с, а при переключении с белого поля на черное диафрагма полностью закрывается секунд за 20.

DD

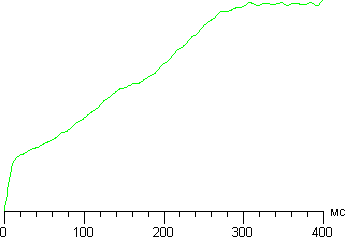

График роста яркости при переключении с черного поля на белое
при включенной Автонастр. диафр. Для наглядности график сглажен.

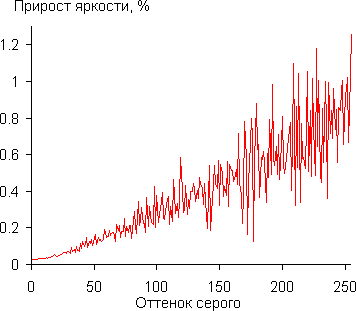

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255) при Яркость = 6 и Контраст = -15. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

graph

Тенденция роста прироста яркости сохраняется во всем диапазоне, и каждый следующий оттенок значимо ярче предыдущего. Наблюдается значимая разница в яркости ближайших к черному оттенков. При аппроксимации гамма-кривой степенной функцией мы получили показатель 2,16, что близко к стандартному значению 2,2.

graph

В режиме высокой яркости потребление электроэнергии составило 258 Вт, в режиме пониженной яркости — 210 Вт, в режиме ожидания — 0,5 Вт.

Звуковые характеристики

В режиме высокой яркости шум от системы охлаждения относительно высокий, но в режиме низкой яркости проектор можно назвать достаточно тихим с точки зрения кинотеатрального применения.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

РежимУровень шума, дБАСубъективная оценка
Высокой яркости38Тихо
Пониженной яркости34Очень тихо

Встроенные динамики относительно громкие — они способны озвучить средних размеров комнату в том смысле, что всем в ней находящимся будет хорошо слышно. Но, разумеется, не стоит ожидать от таких небольших громкоговорителей, да еще и установленных в пластиковом корпусе, чего-либо выдающегося. Динамики более-менее нормально передают высокие и средние частоты, низких нет, но нет ни перегрузки, ни выраженного резонанса во всем диапазоне воспроизводимых частот.

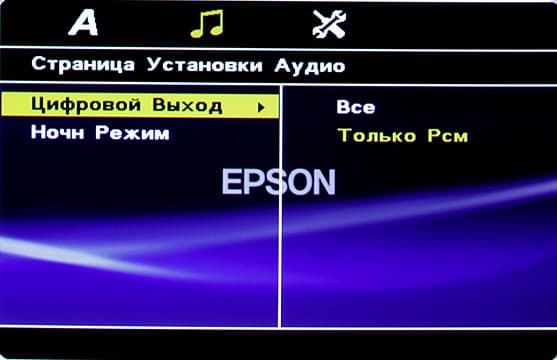

При подключении наушников встроенные динамики отключаются. Запас громкости в наушниках есть, слышимого фона нет, заметных искажений не слышно, но низкие частоты явно обрезаны. Громкость меняется кнопками на пульте и на корпусе, звук выключается кнопкой Mute на пульте. Есть режим имитации объемного звука (кнопка Surround) и предустановленные профили эквалайзера (кнопка Sound). Если включить Ночн Режим, то динамический диапазон будет поджат — громкие звуки станут тише, тихие — громче.

OSD

Этот режим пригодится для просмотра фильмов ночью. В зависимости от значения настройки Цифровой Выход в случае многоканальной звуковой дорожки по S/PDIF-интерфейсу может передаваться или оригинальный поток (DD или DTS), или микшированный в стерео PCM-сигнал. На встроенные динамики всегда передается микшированный в стерео аудиосигнал.

Тестирование выхода на наушники без нагрузки особого смысла не имеет, тем не менее, некоторые его характеристики определить можно.

Тестирование в RightMark Audio Analyzer

CD-DA, выход на наушники, Общая оценка: Средне (Подробный отчёт).

Тестирование выявило приемлемый для усиленного выхода уровень искажений, ровную АЧХ в области средних и высоких частот и резкий спад в области низких частот. Видимо, АЧХ выхода на наушники оптимизирована под динамики устройства, которые физически неспособны воспроизводить низкие частоты. Вывод — для относительно качественного звука придется использовать цифровой аудиовыход, недорогими активными колонками с аналоговым входом уже не обойтись.

Функция караоке позволить подпевать под любимые минусовки. В меню регулируется соотношение между сигналами с микрофона и от плеера.

OSD

В крайних положениях соответствующего ползунка слышно или только то, что поется в микрофон, или то, что воспроизводит плеер.

Тестирование видеотракта

VGA-подключение

Формально режим с разрешением 960 на 540 пикселей не поддерживается, поэтому в любом случае будет интерполяция к разрешению матрицы. Лучше всего проектор показывал в режиме 1024 на 768, при этом картинку можно было вывести в формате 4:3, 16:9 с растяжением или Letter Box с увеличением и обрезкой сверху и снизу. Оттенки на шкале серого различаются от 2 до 255 с шагом через 1.

DVI-подключение

При подключении к DVI-выходу ситуация в целом аналогичная, но поддерживается и режим 1280 на 720, который хотя бы имеет такое же соотношение сторон, что и матрица проектора, поэтому тесты в основном проводились в этом режиме. Картинка при DVI-подключении четкая, артефактов нет. Белое поле выглядит равномерно освещенным и не имеет выраженных цветовых разводов. Черное поле также достаточно равномерное, бликов и цветных разводов нет. Геометрия практически идеальная — «бочка» внутрь по верхнему краю составляет всего 3-4 мм на 1,5 м ширины. Явного переключателя между режимами расширенного диапазона (используется при подключении к ПК) и стандартного (как правило, используется при подключении к бытовым видеоплеерам) нет, но настройками яркости и контрастности можно регулировать уровни черного и белого в достаточно широких пределах. Так при подключении к ПК детали различаются как в тенях, так и в светах (от 0 до 255 на шкале серого) при Яркость = 6 и Контраст = -15. Шкала серого равномерно серая, ее небольшой цветовой оттенок определяется выбранной цветовой температурой и/или режимом. Цвета яркие и правильные. Хроматические аберрации присутствуют (ширина цветной каймы на границах контрастных объектов доходит до 0,75 пикселя), но при просмотре с рекомендуемого расстояния они не влияют на качество изображения. Равномерность фокусировки хорошая.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плеера Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@50/60 Гц. Картинка четкая, цвета правильные, завал в светах и тенях не выходит за безопасные границы. Оверскан не отключается, поэтому картинка всегда чуть-чуть не помещается в границы проекции. Режим 1080p при 24 кадр/с поддерживается, но в этом режиме проектор выводит промежуточные кадры, склеенные по горизонтали из исходных смежных кадров.

Работа с источником композитного и компонентного видеосигнала

Качество аналоговых интерфейсов (композитного и компонентного) высокое. Четкость изображения соответствует возможностям интерфейсов и типу сигнала. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный.

Функции обработки видеосигнала

В случае чересстрочных сигналов для неподвижных частей изображения (т.е. совпадающих для смежных кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся по полям. Сглаживание зубчатых границ двигающихся объектов в случае чересстрочного видеосигнала отсутствует. Так как сигнал от встроенного плеера передается в чересстрочном виде, то при подаче прогрессивного сигнала от внешнего источника проектор показывается несколько лучше, чем при работе от встроенного плеера.

Определение времени отклика и задержки вывода

На графиках зависимости яркости от времени видна высокочастотная модуляция, которую пришлось сгладить, поэтому времена отклика могут быть немного завышены. Время отклика при переходе черный-белый-черный составило 8,4 мс (5,8 вкл. + 2,6 выкл.). Для полутоновых переходов среднее суммарное время отклика составило 12,8 мс. Такой скорости матриц вполне достаточно для просмотра фильмов и для игр в динамические игры.

Задержка вывода изображения относительно ЭЛТ-монитора составила около 19 мс при VGA- и 20 мс при HDMI(DVI)-подключении. Такие задержки практически неощутимы.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват немного отличается от sRGB.

Gamut

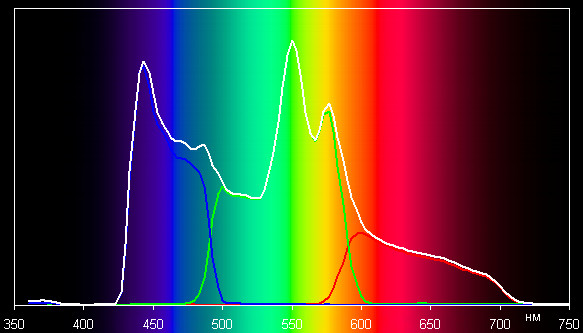

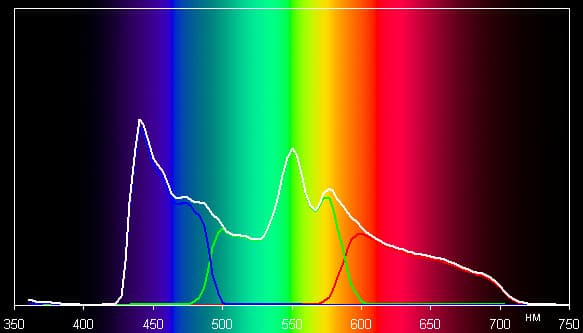

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для двух профилей.

Spectrum
Dynamic

Spectrum
Theatre

Видно, что для выравнивания цветового баланса в Theatre по сравнению с Dynamic понижены интенсивности синей и зеленой компонент. Предварительные тесты показали, что при выборе профиля Theatre цветопередача ближе всего к стандарту D65. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр дельта E) в случае двух профилей.

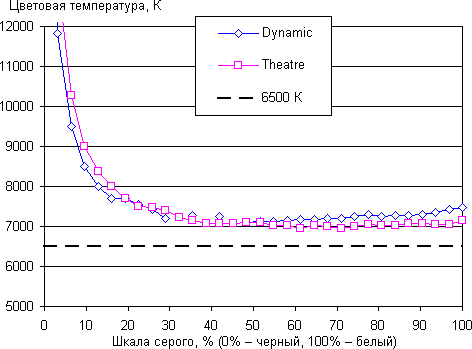

CCT

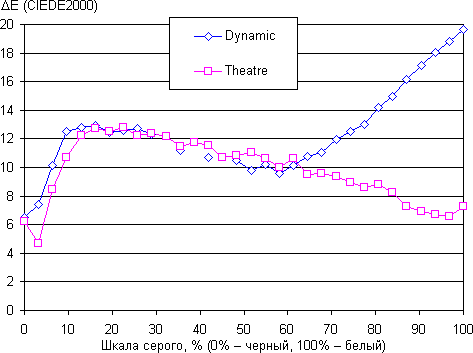

DE

Близкие к черному значения можно не учитывать, так как цветопередача на самых темных участках не так важна, да и погрешность измерений для них очень высокая. Видно, что цветовой баланс в случае профиля Theatre существенно улучшается относительно яркого Dynamic, но все равно цветовая температура немного больше 6500 К, а отклонение дельта E на части шкалы серого превышает 10. Впрочем, учитывая класс проектора, мы не будем излишне требовательными.

Выводы

Оставшись простым в использовании, самодостаточным, но с хорошим потенциалом по расширению возможностей за счет подключения внешних устройств, начального уровня комбайн от Epson относительно родоначальника серии приобрел цифровой аудио/видеовход HDMI, функцию караоке и режим с автоматической подстройкой картинки под внешние условия. Также заметно возросла яркость и чуть-чуть разрешение.

Достоинства:

  • Три устройства в одном
  • Простая инсталляция
  • Функциональный дизайн корпуса
  • Мультиформатный DVD-привод
  • Поддержка USB-накопителей
  • Функция караоке
  • Хорошая расширяемость — 4 типа видеовходов, цифровой аудиовыход

Недостатки:

  • Нет светодиодной подсветки у пульта ДУ
  • Обрезаны низкие частоты на выходе на наушники



Экран Draper Ultimate Folding Screen 62"x83" предоставлен компанией CTC CAPITAL
Blu-ray-плеер Sony BDP-S300 предоставлен компанией SONY Electronics
