Инсталляционный LCD-проектор
Epson EB-G7905U


Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования 3LCD
Матрица 0,76″, P-Si TFT, 3 просветные панели C²Fine, 16:10
Разрешение матрицы 1920×1200
Источник света Ртутная лампа высокого давления (UHE), 400 Вт, ELPLP93
Срок службы источника света 3 000 ч высокая / 4 000 ч низкая мощность
Световой поток 7 000 лм высокая / 5 600 лм низкая мощность
Контрастность (full on/full off) 50 000 динамическая, 2 000 нативная
Объектив (ELPLM08) 1,6x, F1,7—2,3, f = 24—38,2 мм
Размер проецируемого изображения, диагональ, 16:10 (в скобках — расстояние до экрана при крайних значениях зума) в случае объектива ELPLM08 минимум 1,22 м (1,50—2,43 м)
максимум 7,11 м (9,99—14,41 м)
Интерфейсы
  • Видео/аудиовход, HDMI (HDCP 2.2)
  • Видеовход, DVI-D (Single link, HDCP)
  • Видеовход, HDBaseT (HDCP 2.2, RJ-45)
  • Видеовход (5×BNC)
  • Видеовход, VGA (Mini-D-sub 15 pin (f))
  • Видеовыход, VGA (Mini-D-sub 15 pin (f))
  • Аудиовход (3-контактное гнездо миниджек 3,5 мм), 3 шт.
  • Аудиовыход (3-контактное гнездо миниджек 3,5 мм)
  • Дистанционное управление по RS-232C (D-sub 9 pin (m))
  • Дистанционное управление по Ethernet (100 Base-TX / 10 Base-T, RJ-45)
  • Дистанционное управление (3-контактное гнездо миниджек 3,5 мм)
  • Порт USB (USB 2.0 Type A)
  • Сервисный разъем (USB 2.0 Type B)
Форматы входного сигнала Телевизионные (композитные): NTSC, PAL, SECAM
Компонентные аналоговые видеосигналы: до 1080i, 50/60 Гц (на вход VGA — до 1080p, 50/60 Гц)
Аналоговые RGB-сигналы: до WUXGA (1600×1200, 60 Гц) (отчет MonInfo)
Цифровые сигналы (DVI-D, HDMI и HDBaseT): до 1080p, 50/60 Гц (на вход HDMI — до 4K×2K (4096×2160, 60 Гц))(отчет MonInfo и отчет MonInfo)
Уровень шума 31 дБ низкая / 39 дБ высокая мощность
Особенности
  • Технология удвоения разрешения — 4K Enhancement
  • Сдвиг объектива ±67% по вертикали и ±30% по горизонтали
  • Электромеханические приводы трансфокатора, фокусировки и сдвига объектива
  • Расширенная цифровая коррекция геометрии и цветового тона по площади
  • Возможность проекции под углом от 0° до 360°
  • Портретная проекция
  • Технология Multi-Projection
  • Технология Edge Blending для сшивки изображений с нескольких проекторов
  • Технология Split Screen
  • Функция памяти положения объектива и геометрической коррекции
  • Вставка промежуточных кадров
  • Встроенный громкоговоритель 10 Вт
  • Поддержка опционального адаптера Wi-Fi
  • Функция копирования настроек и обновления прошивки через USB
  • Поддержка протоколов AMX, Crestron, Control4
  • И т. д.
Размеры (Ш×В×Г) 525×189×472 мм (с выступающими частями и объективом ELPLM08)
Масса 12,9 кг (с объективом ELPLM08)
Потребляемая мощность (220—240 В) 572 Вт, 2,3/0,30 Вт в ждущем режиме
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки
  • Проектор
  • Стандартный объектив ELPLM08
  • Крышка объектива
  • Кабель питания
  • Кабель VGA
  • ИК-пульт ДУ и два элемента питания АА для него
  • Крышка кабельного отсека
  • Зажим для HDMI кабеля
  • CD с программным обеспечением
  • CD с документацией
  • Руководство пользователя
Ссылка на сайт производителя www.epson.ru
Средняя текущая цена по данным Яндекс.Маркет T-13991525
Предложения по данным Яндекс.Маркет L-13991525-10

Внешний вид

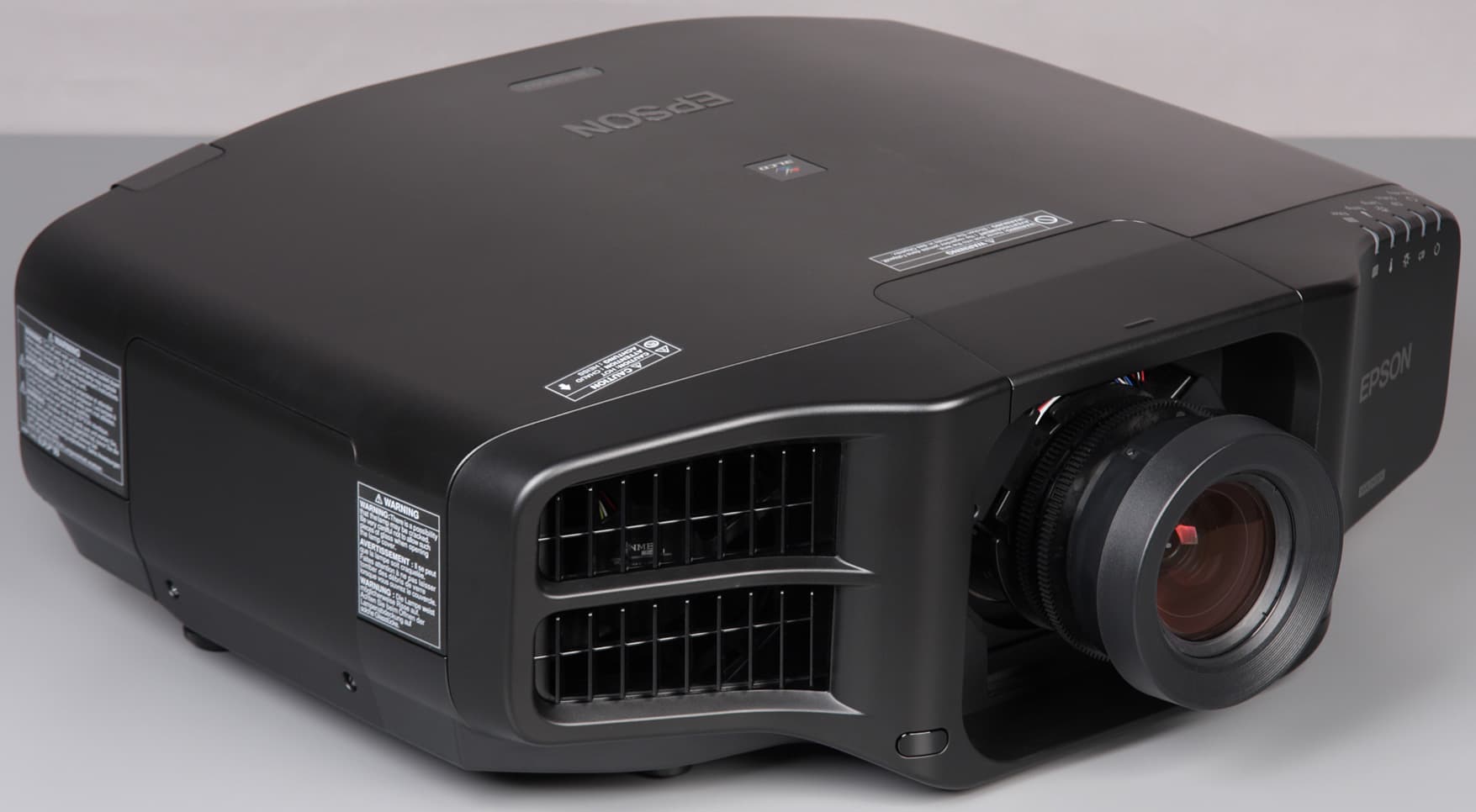

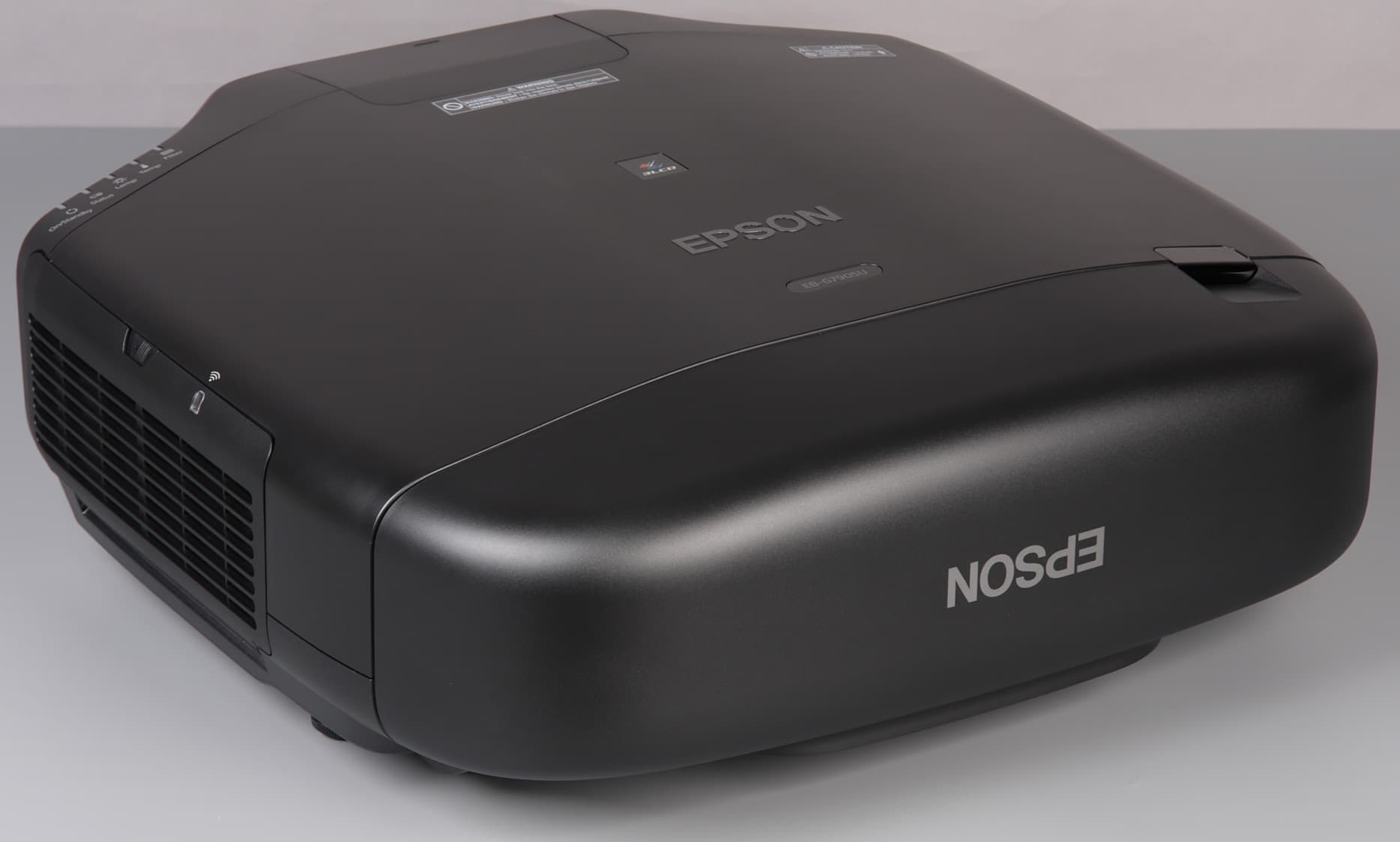

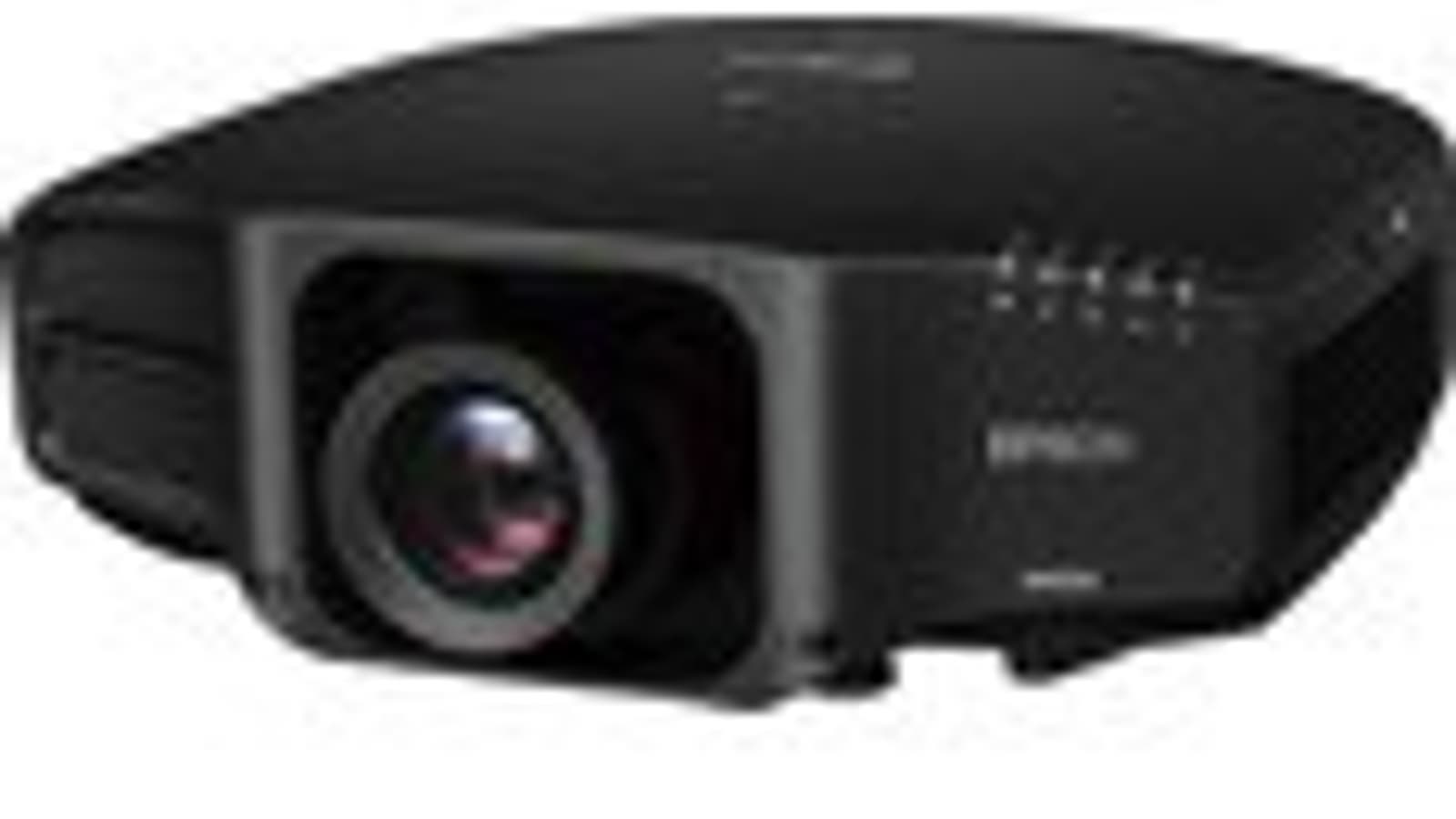

Проектор Epson EB-G7905U, внешний вид

Проектор имеет центральное расположение объектива, при этом корпус симметричен относительно оси объектива. Элементы корпуса проектора изготовлены из черного пластика с матовой поверхностью.

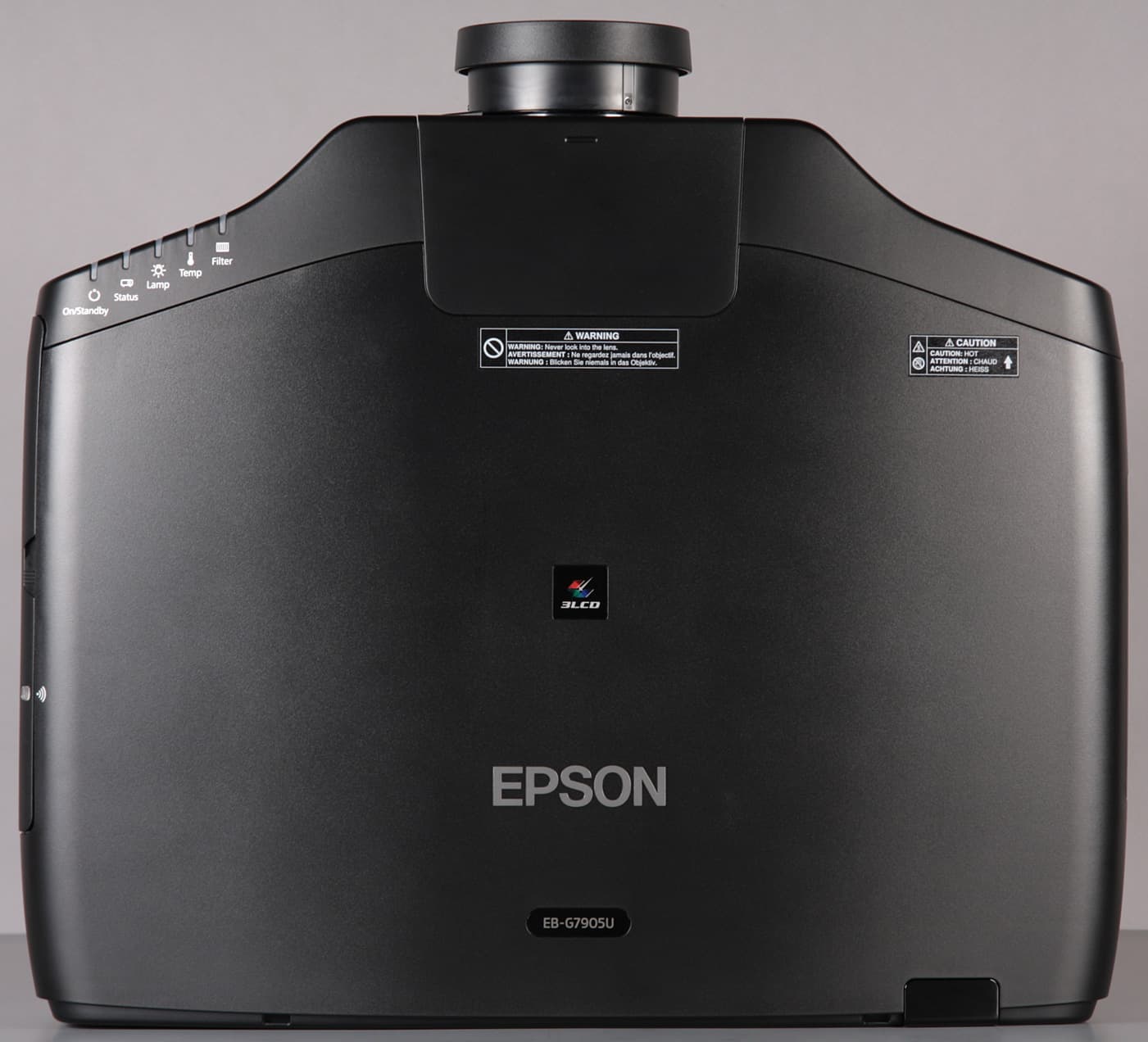

Проектор Epson EB-G7905U, вид сверху

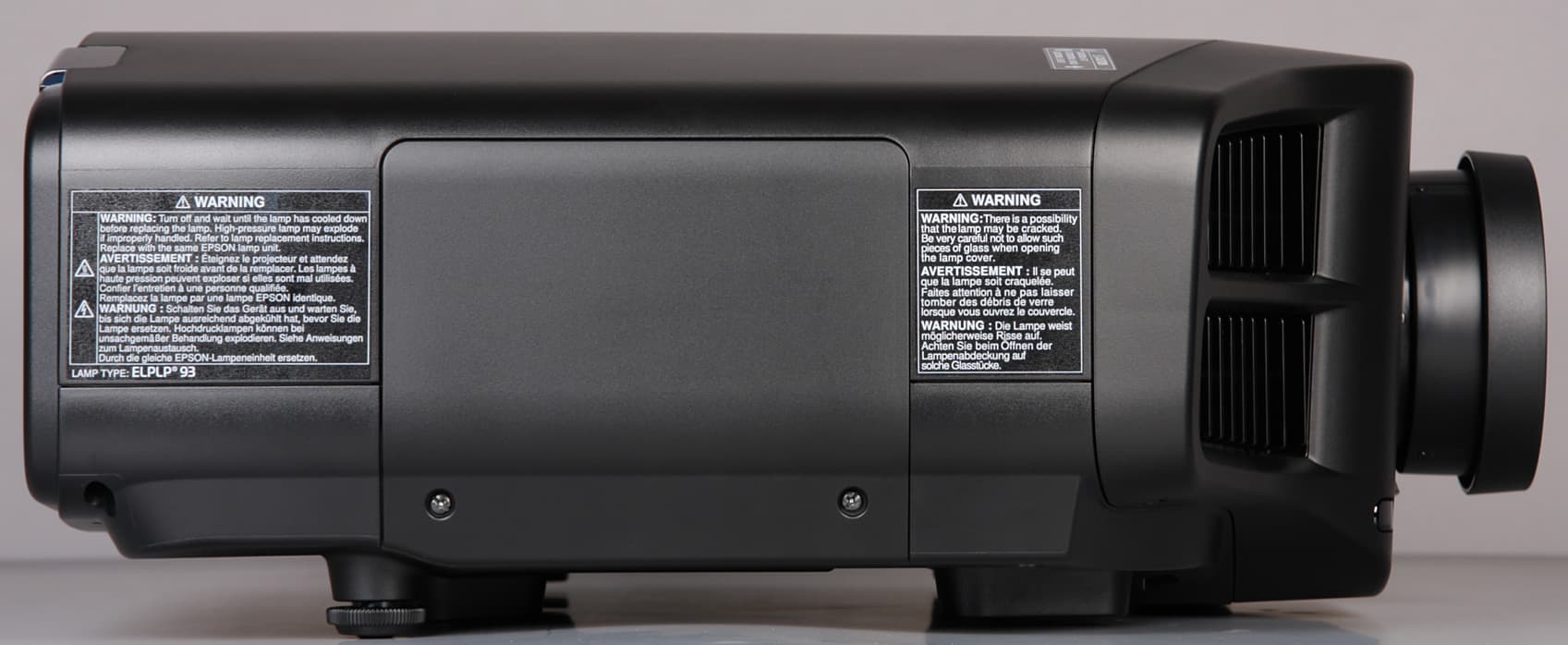

На правом боку крышка отсека лампы и предупреждающие наклейки.

Проектор Epson EB-G7905U, правая поверхность

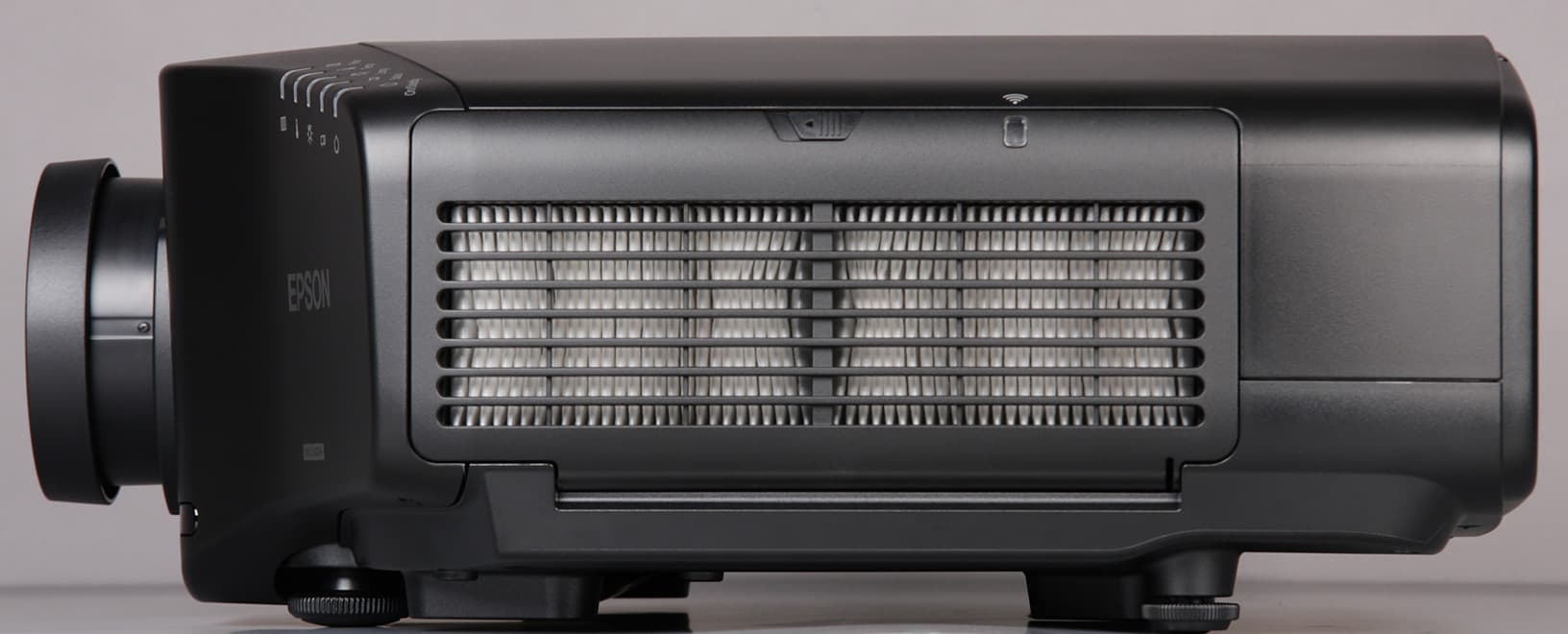

Почти весь левый бок занимает впускная вентиляционная решетка.

Проектор Epson EB-G7905U, левая поверхность

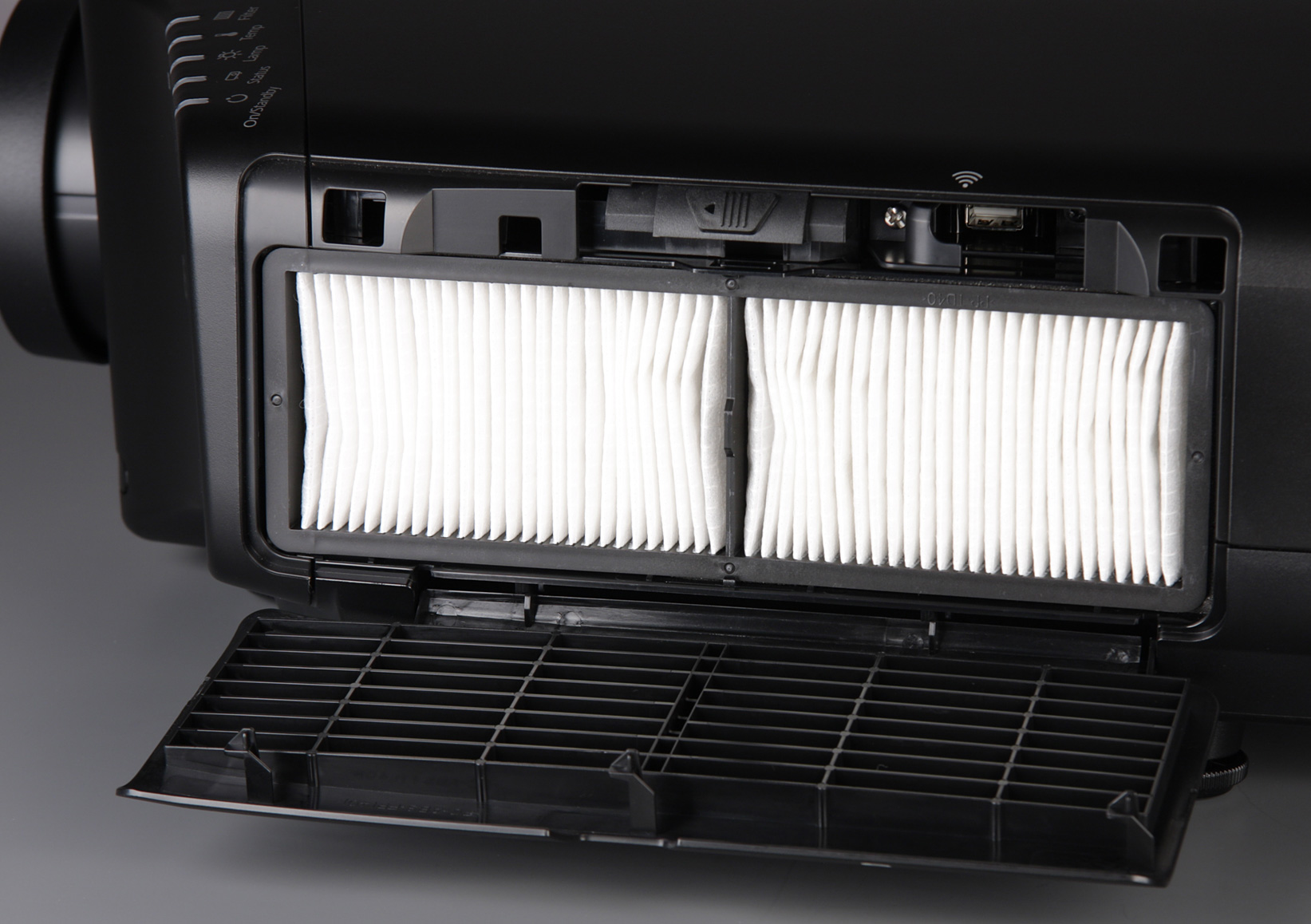

За решеткой находится большой складчатый воздушный фильтр. Также решетка скрывает USB-порт, предназначенный главным образом для установки опционального адаптера Wi-Fi. За фильтром установлен громкоговоритель.

Проектор Epson EB-G7905U, фильтр

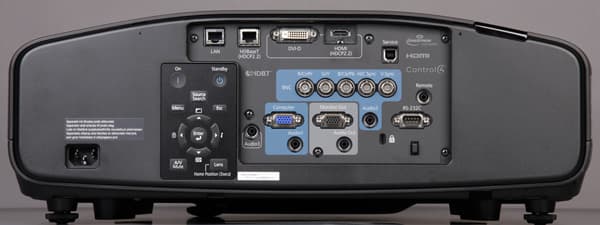

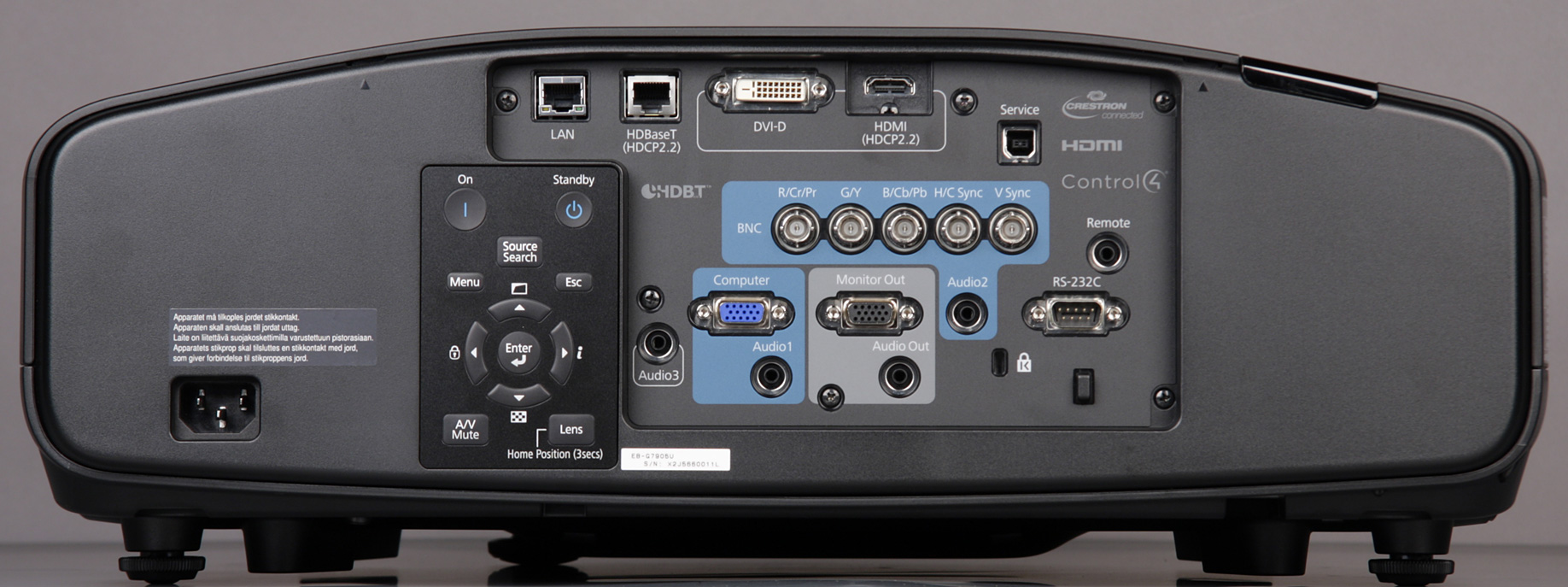

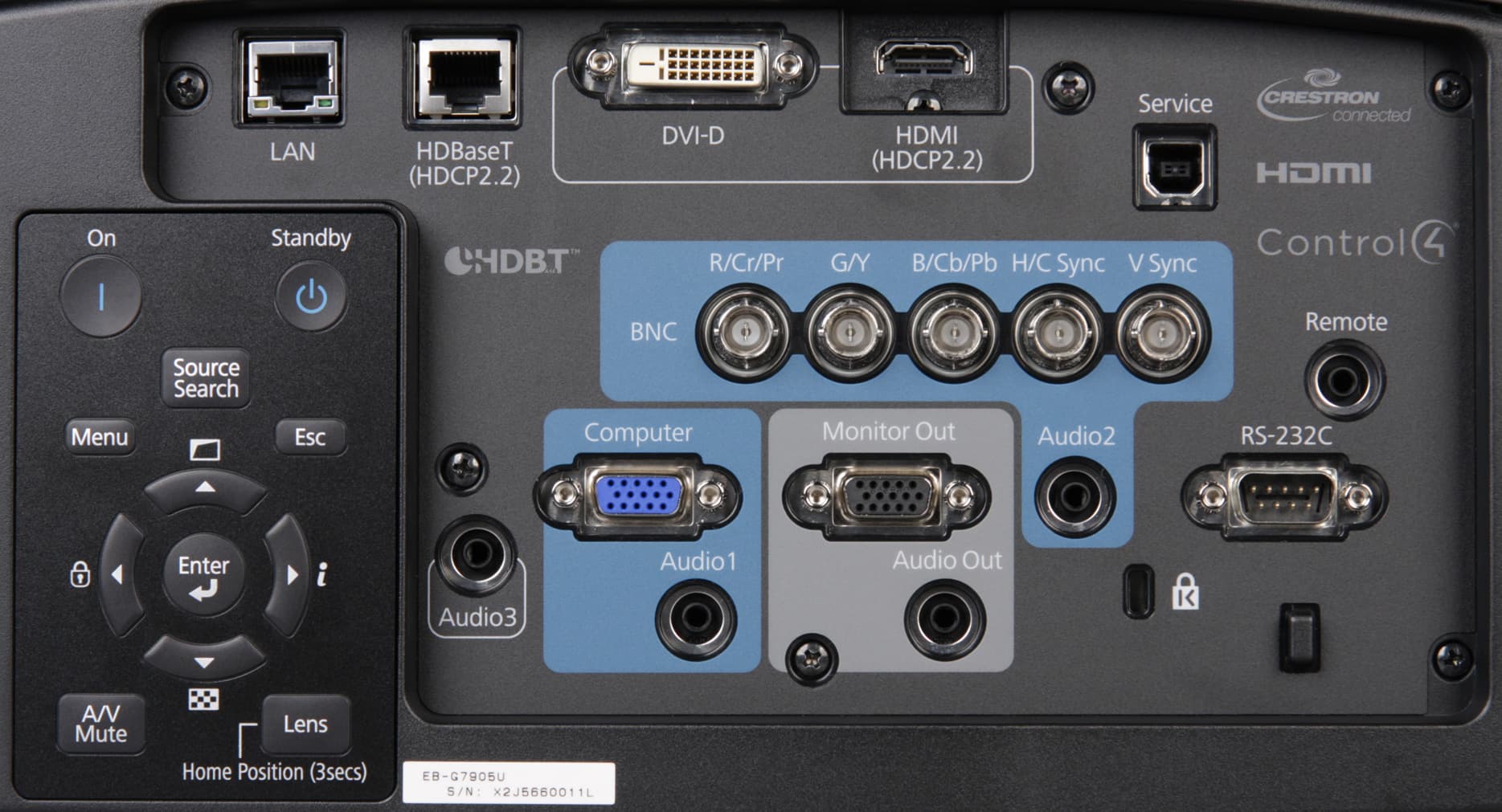

Все остальные интерфейсные разъемы расположены в неглубокой нише на задней панели.

Проектор Epson EB-G7905U, задняя поверхность

Дно ниши с разъемами защищено от воздействия острых кромок разъемов подкладкой из износостойкого пластика. Также на задней панели находятся разъем питания, скобка для фиксации кабелей (предлагается использовать пластиковые стяжки), традиционный разъем для кенсингтонского замка и панель с кнопками управления. Заднюю панель с пучком отходящих кабелей можно закрыть комплектной кабельной крышкой, тогда вид проектора будет аккуратным со всех сторон.

Проектор Epson EB-G7905U, кабельная крышка

Надпись на крышке перевернута, так как предполагается что в основном будет использоваться потолочное крепление на кронштейне днищем вверх. ИК-приемников три — на стыке верхней и задней панели (как видно, кабельная крышка его не закрывает) и спереди внизу по сторонам от ниши объектива.

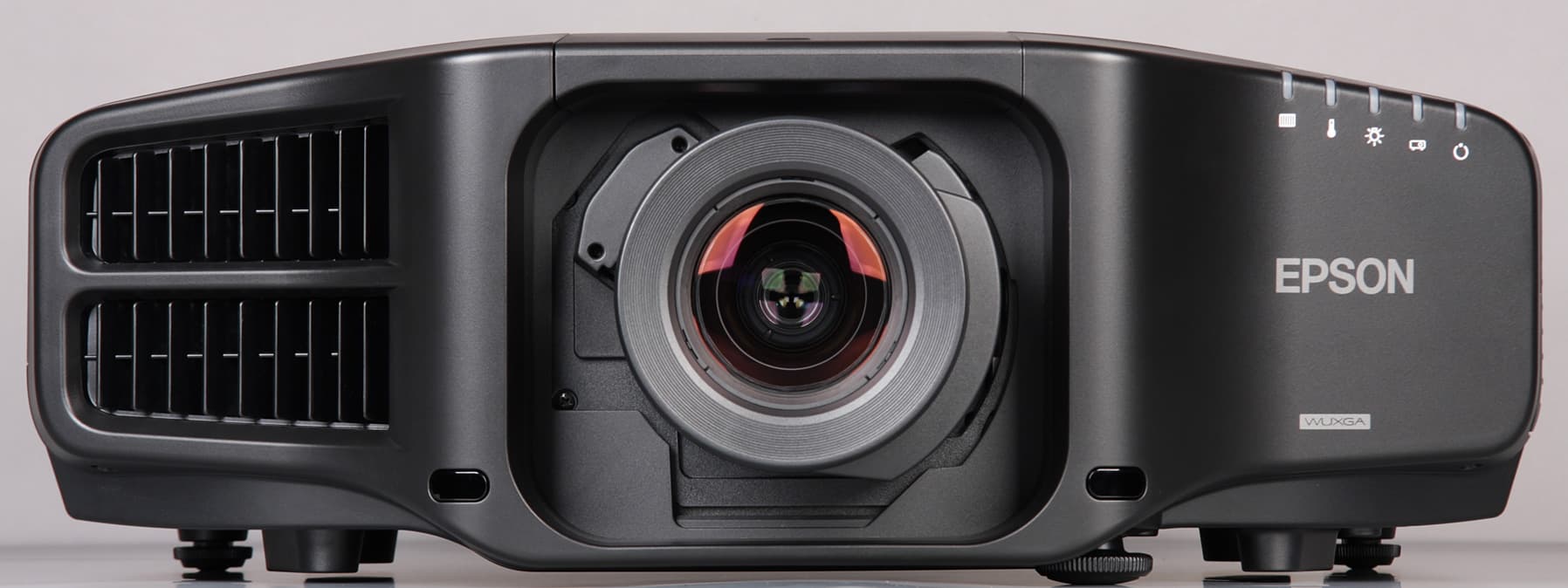

Проектор Epson EB-G7905U, лицевая поверхность

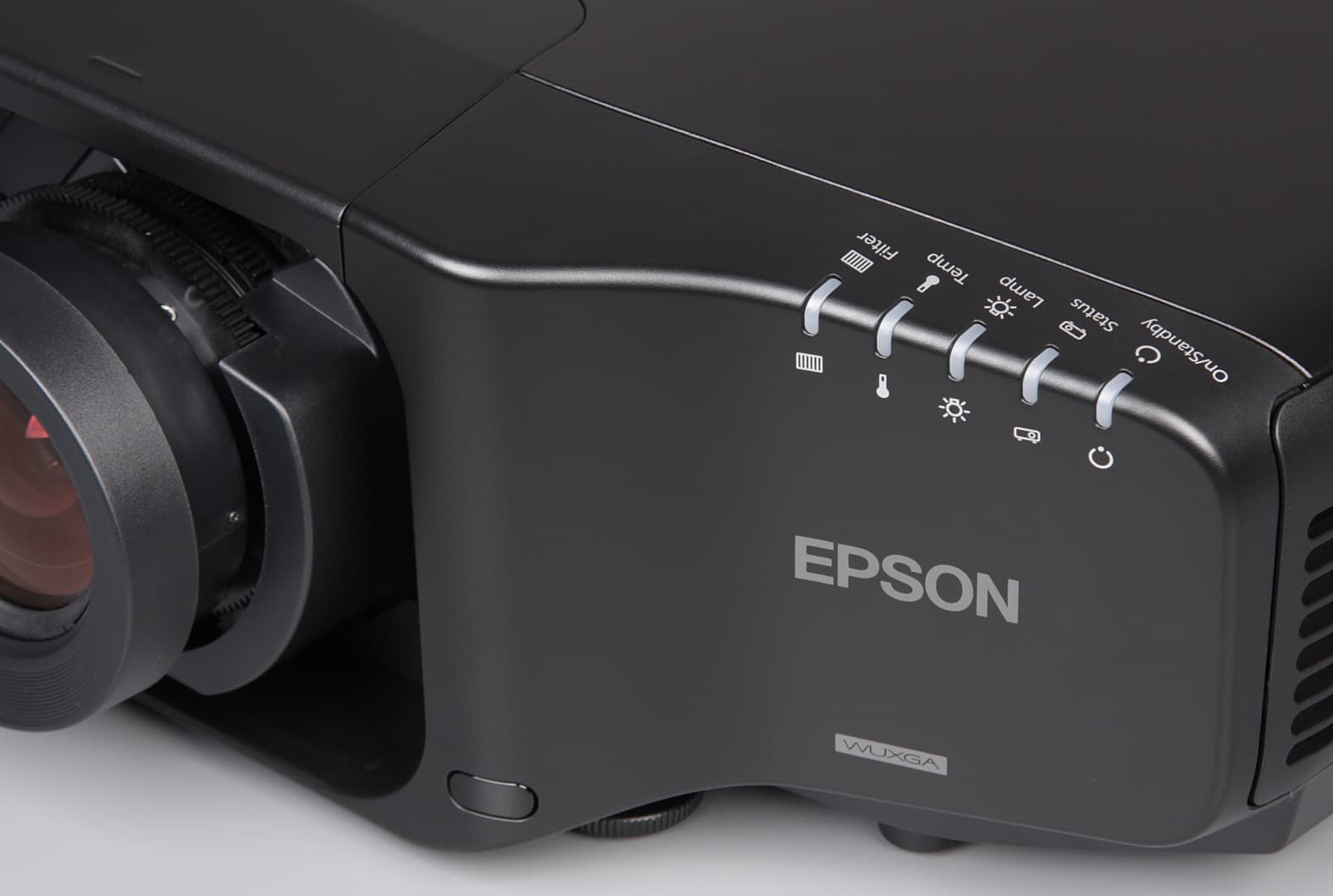

Выдувается теплый воздух через решетку справа на передней панели. Светодиодные индикаторы (не аварийные можно отключить в меню настроек) находятся слева на стыке передней и верхней панели.

Проектор Epson EB-G7905U, индикаторы

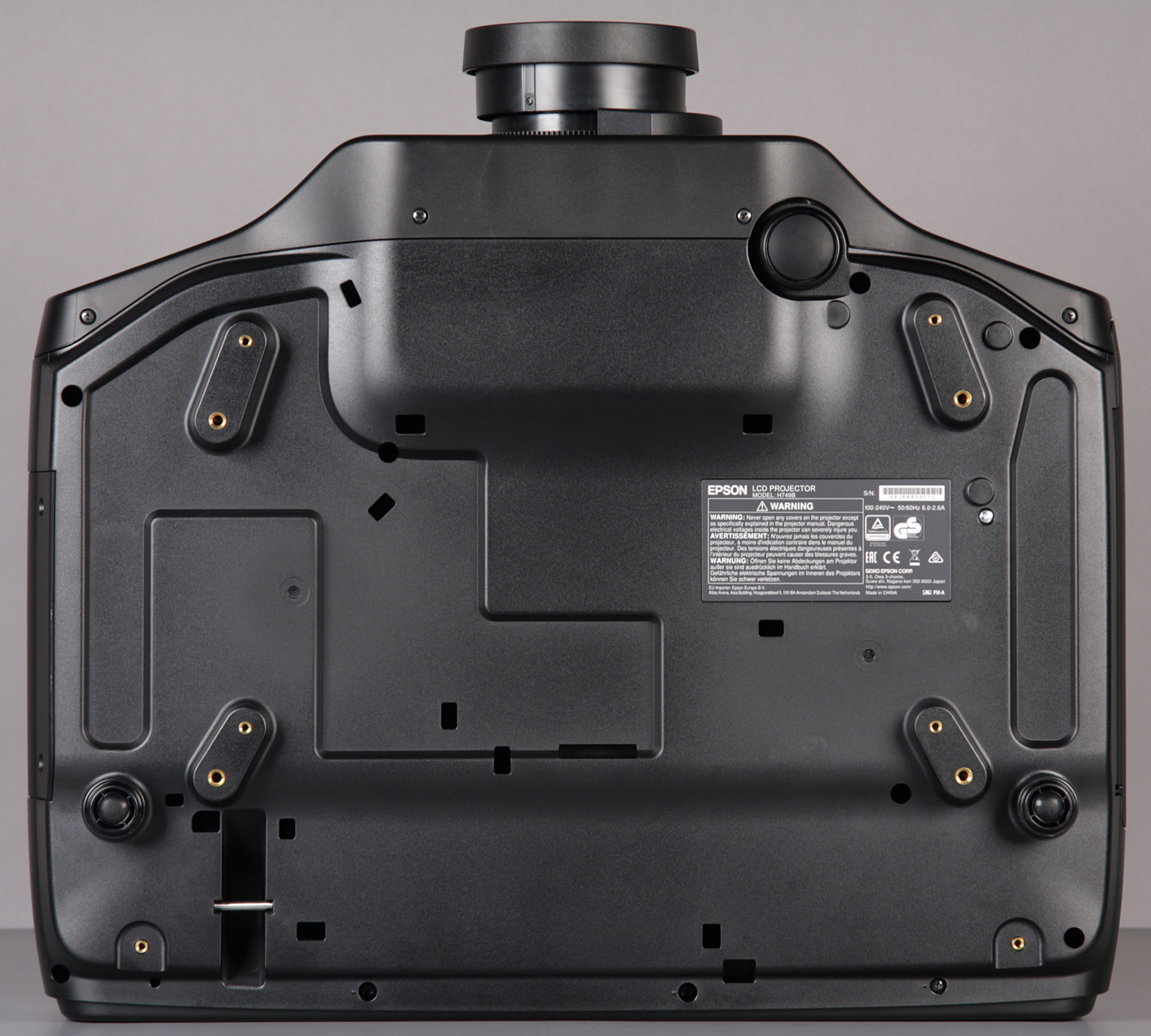

Проектор оснащен передней и двумя задними ножками. На ножках есть скругленные резиновые подошвы. Ножки вывинчиваются из корпуса (передняя — примерно на 44 мм, задние — на 9 мм), что позволяет устранить небольшой перекос и/или немного приподнять переднюю часть проектора при его размещении на горизонтальной поверхности. Стойки ножек изготовлены из стали, а резьбовые гнезда, куда они вворачиваются — из цветного сплава. Для крепления к потолочному кронштейну в днище проектора вделаны металлические втулки с резьбой. Их два набора по четыре для двух видов кронштейнов. Еще пара резьбовых отверстий тоже в металлических втулках предназначена для крепления кабельной крышки.

Проектор Epson EB-G7905U, вид снизу

На днище есть и стальная ось в нише, за нее проектор можно пристегнуть к чему-нибудь капитальному в качестве пассивной защиты от кражи. Вытянутые неглубокие углубления на днище ближе к боковым поверхностям облегчают транспортировку проектора в руках. Отметим, что лампу и воздушный фильтр можно менять, не снимая проектор с потолочного кронштейна.

Пульт

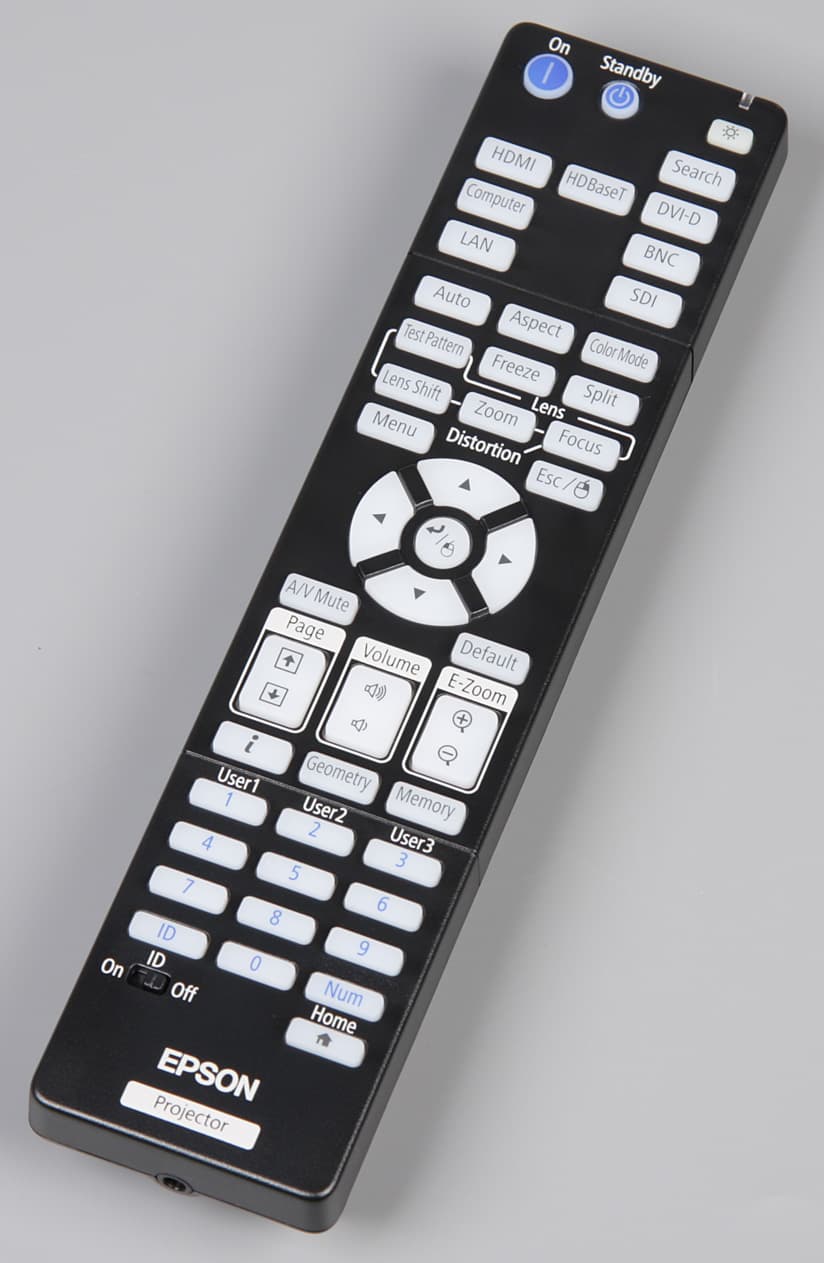

Проектор Epson EB-G7905U, пульт ДУ

Корпус пульта изготовлен из черного матового снаружи пластика. Он довольно крупный. Кнопки достаточно большие, подписи более-менее читаемые, самые нужные кнопки легко находятся на ощупь. Есть светодиодная подсветка, включающаяся фосфоресцирующей кнопкой с изображением солнышка.

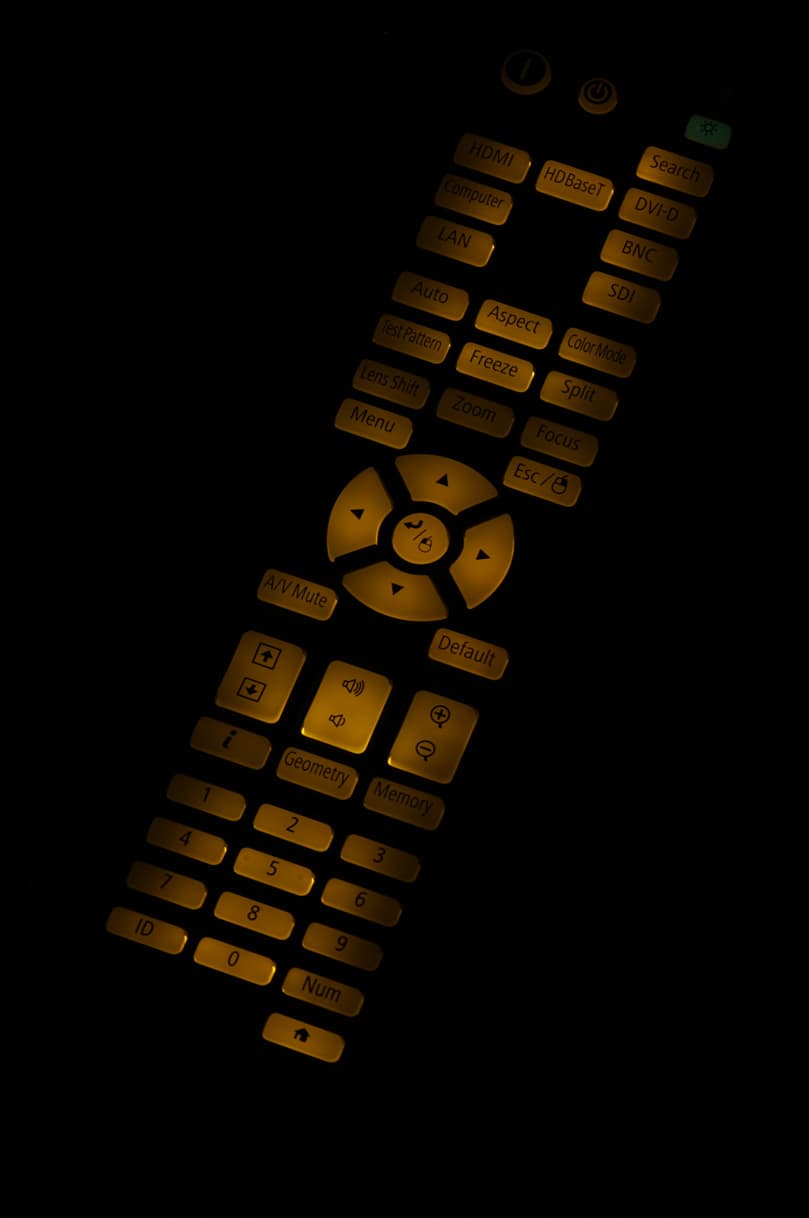

Проектор Epson EB-G7905U, подсветка пульта ДУ

Трем пользовательским кнопкам User1-3 можно назначить вызов настроек одной из восьми функций. Включение и выключение разнесено на разные кнопки, и при выключении подтверждение может не запрашиваться (зависит от значения опции в меню), но соответствующую кнопку случайно нажать непросто, так как она меньше и утоплена в корпус пульта. В задней части пульта есть проушина для закрепления ремешка на руку и гнездо миниджек 3,5 мм для реализации проводного варианта управления проектором.

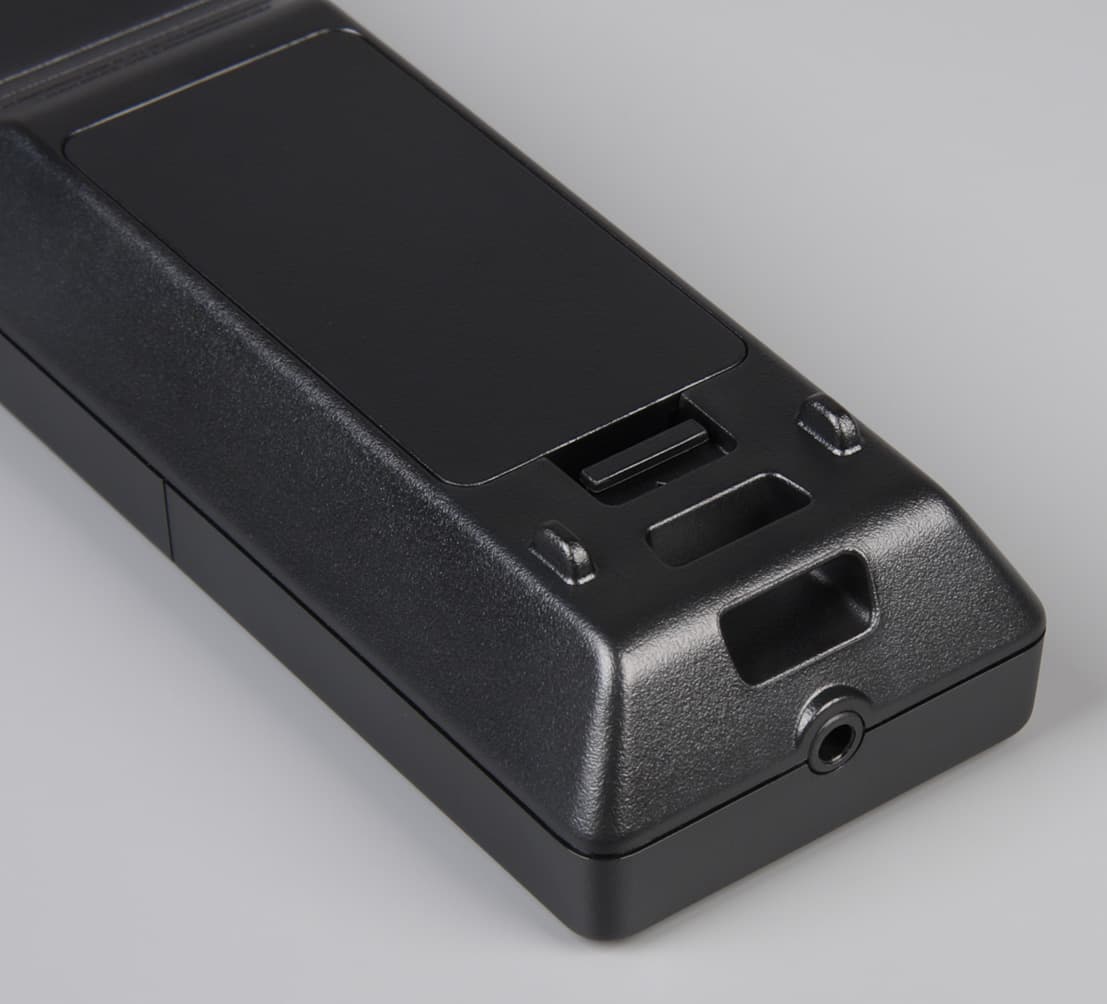

Проектор Epson EB-G7905U, пульт ДУ

Пульт можно переключить в режим согласования идентификатора, тогда им будет управляться только тот проектор, на котором установлен такой же идентификатор, что и на пульте. Смена идентификатора на пульте выполняется с помощью цифровых кнопок. В меню можно выбрать режим совместимости с другими пультами ДУ от проекторов Epson, но тогда будут доступны не все команды и штатный пульт работать с проектором не будет. Также в меню можно отключить управление с пульта ДУ, но включить обратно можно при долгом удерживании кнопки Menu на пульте.

Коммутация

Проектор Epson EB-G7905U, интерфейсы

Проектор оснащен хорошим набором интерфейсов для подключения к источникам аналоговых и цифровых видео- и аудиосигналов. Отметим наличие интерфейса HDBaseT, с помощью которого по витой паре можно передавать видео высокого разрешения, аудиосигналы, сигналы управления и обеспечить подключение к сети Ethernet. Переключение между источниками осуществляется или кнопками на пульте — по одной на каждый вход — или перебором активных входов с помощью кнопки Search на пульте и на корпусе проектора. На VGA-выход может передаваться VGA-видеосигнал от источника, подключенного к входу VGA или к набору разъемов BNC. Звук в аналоговом виде заводится через один из трех гнезд миниджек 3,5 мм и через такое же гнездо подается на внешнее устройство. Для удаленного контроля и управления можно использовать интерфейсы RS-232C, Ethernet и упоминавшееся проводное подключение к пульту ДУ. Заявлена поддержка протоколов AMX, Crestron и Control4. Разъем USB Type B, по всей видимости, используется в сервисных целях, например для обновления микропрограммы, и для синхронизации настроек между проекторами. К порту USB 2.0 Type A можно подключить опциональный адаптер Wi-Fi, также этот порт пригодится для быстрой настройки беспроводного подключения к компьютеру и для групповой настройки нескольких проекторов, в обоих случаях используются USB-накопители. Если подключить проектор по проводному интерфейсу или по Wi-Fi к сети передачи данных, то появятся дополнительные возможности по удаленному контролю и управлению, в частности посредством программы EasyMP Monitor или с помощью встроенного в проектор веб-сервера. Кроме того, на смартфон/планшет из App Store или Google Play можно установить программу Epson iProjection.

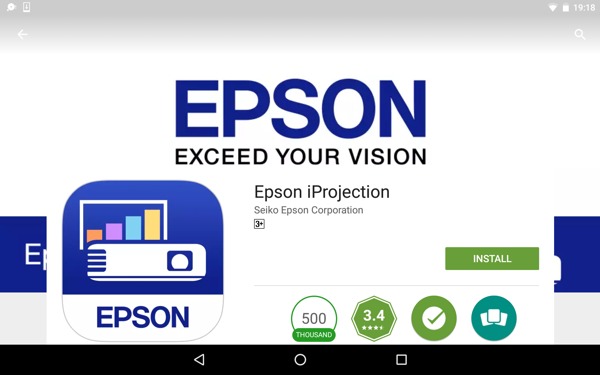

Проектор Epson EB-G7905U, Epson iProjection

Это ПО позволяет передавать на проектор изображения графических файлов (как минимум поддерживаются файлы JPG), документов (проверено на PDF), веб-страниц или просто всего экрана мобильного устройства. Также с помощью iProjection можно дистанционно управлять проектором. В случае ПК под Windows на компьютер можно установить программу EasyMP Multi PC Projection и подключиться с ее помощью к проектору.

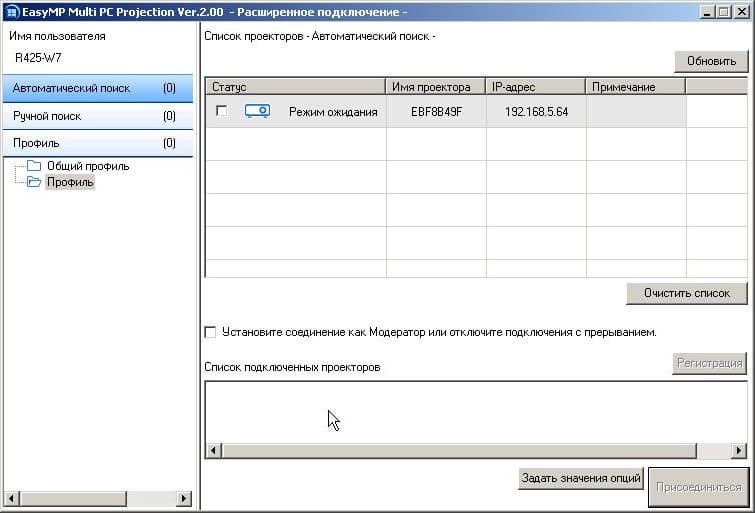

Проектор Epson EB-G7905U, EasyMP Multi PC Projection

Плавающая панель с кнопочками предоставляет быстрый доступ к основным функциям, связанным с передачей изображения по сети.

Проектор Epson EB-G7905U, EasyMP Multi PC Projection

Меню и локализация

Меню строгое. Шрифт меню крупный и удобочитаемый. Настроек очень много. Навигация удобная, самая нижняя строчка содержит подсказку по функциям кнопок. При настройке параметров, влияющих на изображение, на экран выводится минимум информации — только список режимов или ползунки, что облегчает настройку картинки.

Проектор Epson EB-G7905U, меню

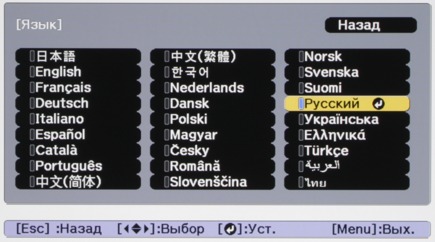

Есть русская версия меню, перевод адекватный.

Проектор Epson EB-G7905U, меню

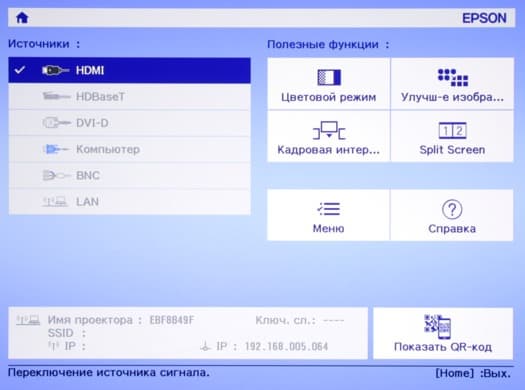

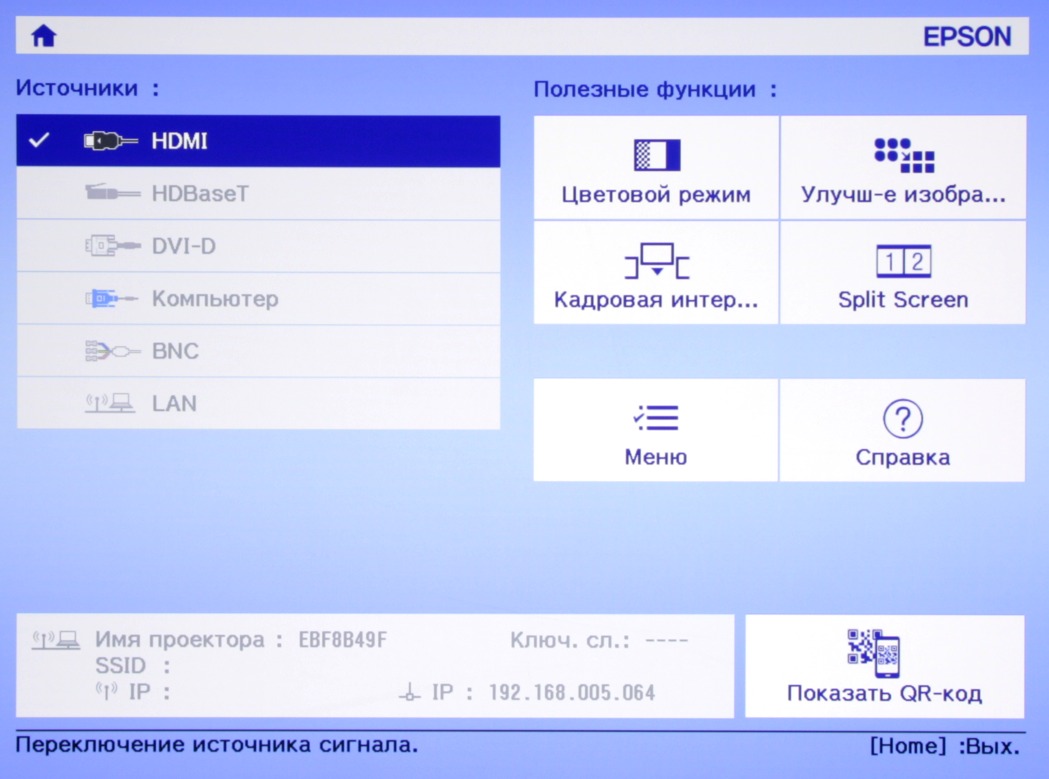

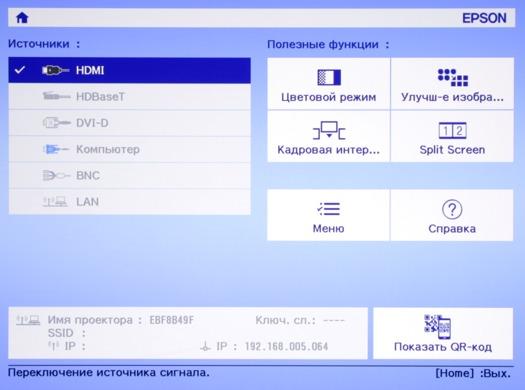

При нажатии на кнопку Home на пульте ДУ на экран выводится так называемый Главный экран, предоставляющий быстрый доступ к выбору источника сигнала и некоторым функциям.

Проектор Epson EB-G7905U, Главный экран

К проектору как минимум прилагается напечатанное краткое руководство пользователя (в том числе и с надписями на русском языке). Полное руководство на русском языке можно найти на CD-ROM из комплекта или загрузить с русского сайта компании.

Управление проекцией

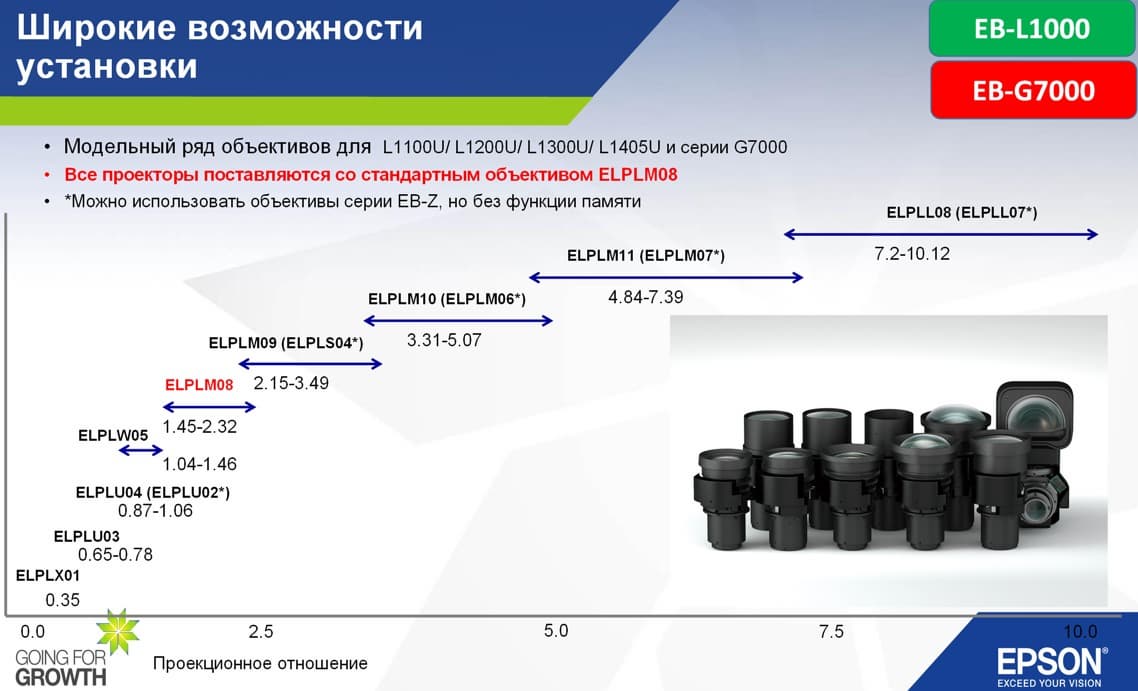

Объективы у проектора сменные. Всего предлагается несколько объективов, различающихся фокусным расстоянием. Есть интересный очень короткофокусный перископный объектив, поворачивающий проекцию назад. Слайд из презентации дает представление о доступной линейки объективов.

Проектор Epson EB-G7905U, объективы

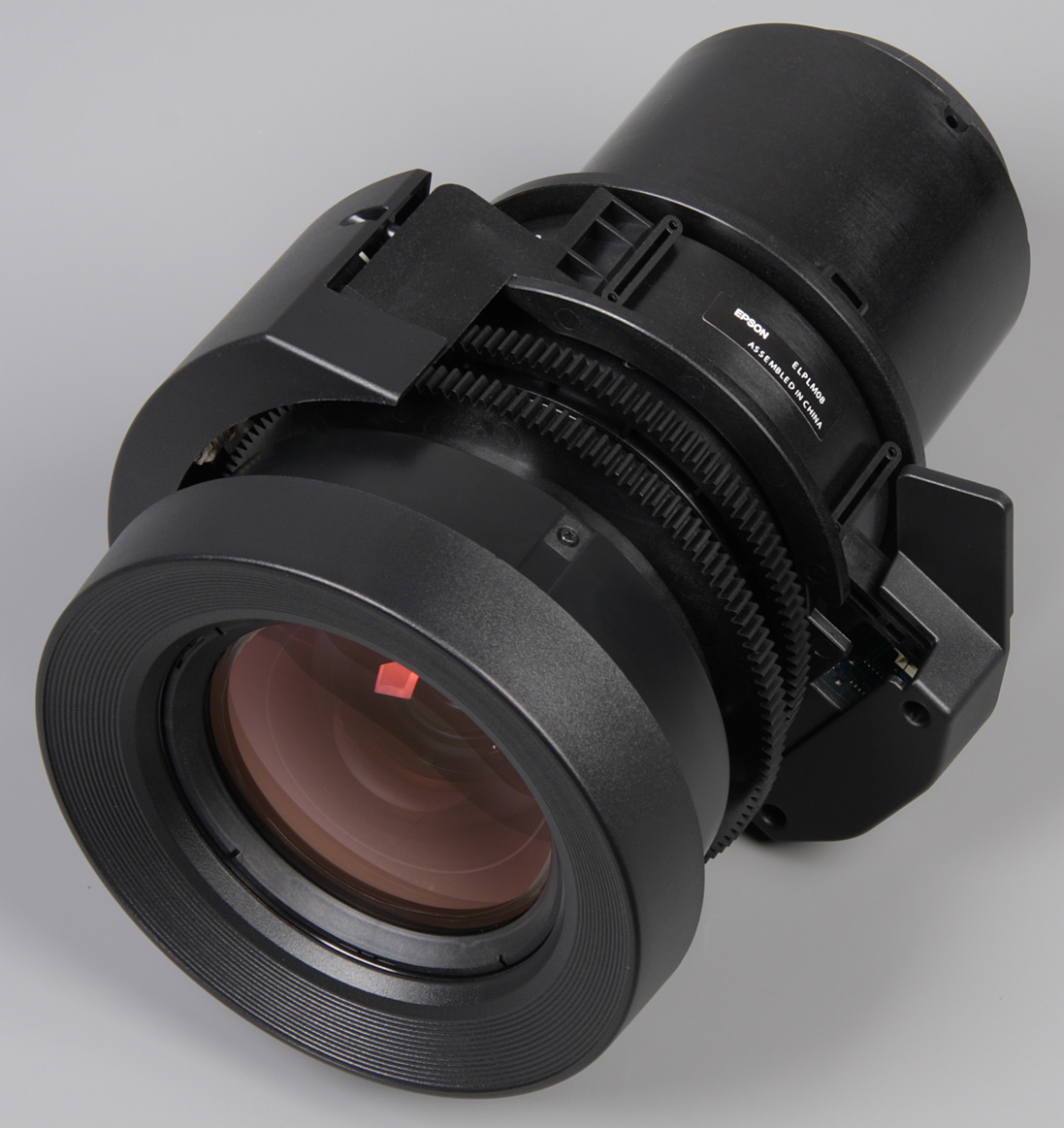

Тесты мы провели со стандартным объективом ELPLM08, с котором проектор поставляется.

Проектор Epson EB-G7905U, объектив ELPLM08

Защита этого объектива от пыли обеспечивается крышкой из полупрозрачного пластика, просто одевающейся на объектив и никак не прикрепленной к корпусу. Таблицы с проекционными характеристиками объективов приведены в руководстве. Замена объектива — процедура очень простая, однако никакой защиты от несанкционированного изъятия объектива нет.

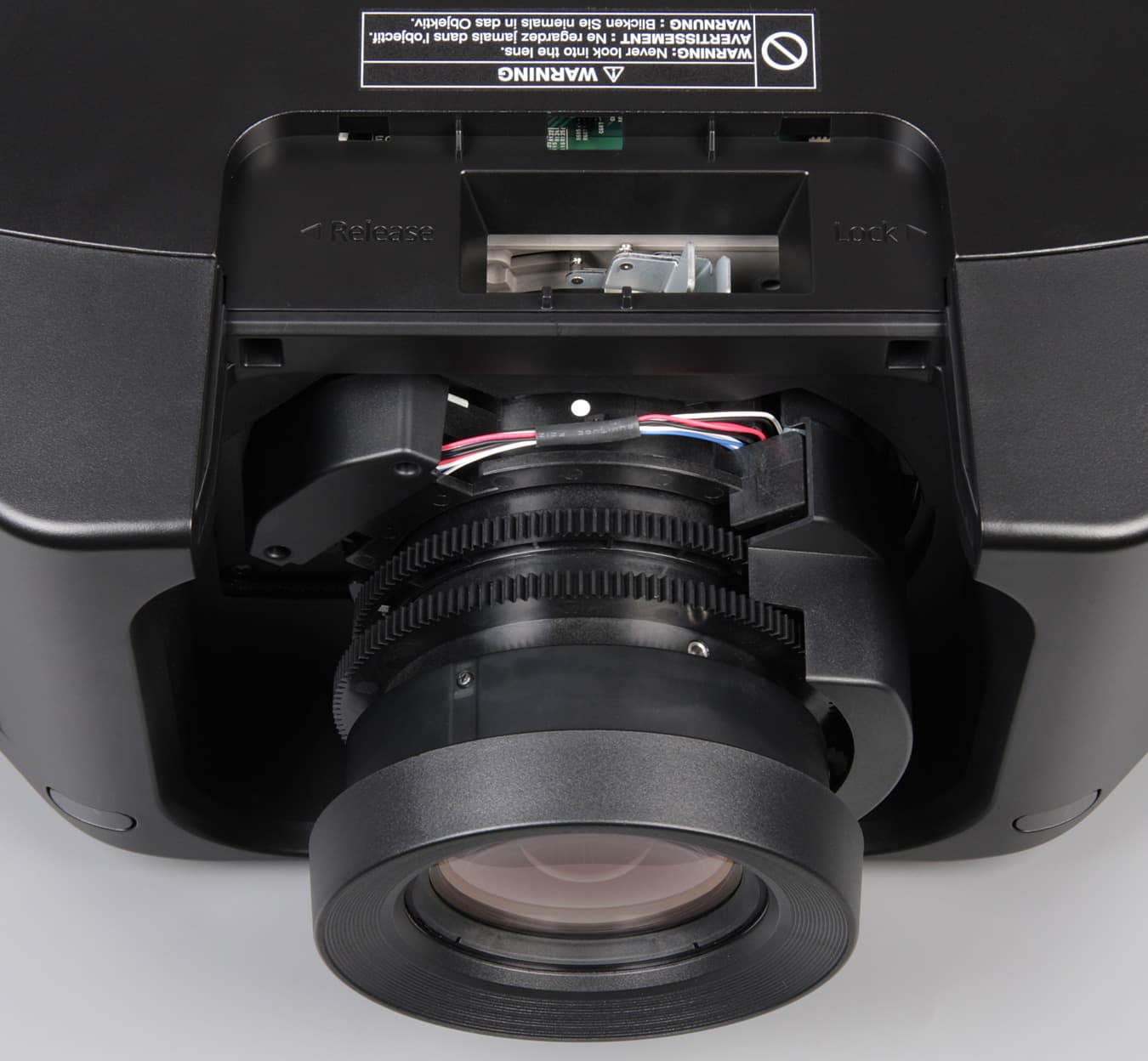

Проектор Epson EB-G7905U, объектив ELPLM08

Объективы оснащены электромеханическими приводами фокусировки и трансфокатора (второе — у зуммируемых моделей), а в самом проекторе есть механизм сдвига объектива (до 67% от высоты проекции вверх и вниз по вертикали и до 30% от ширины проекции вправо и влево относительно центрального положения), также моторизированный. При сдвиге по горизонтали уменьшается диапазон сдвига по вертикали и наоборот. Управление приводами удобное, короткое нажатие на кнопку — один шаг, удержание — непрерывное изменение, длительное удержание кнопки — ускоренное изменение регулировки. Люфт в приводах минимальный. Есть функция возврата объектива в центральное положение. Настройки объектива можно запомнить в 10 ячейках памяти. Для облегчения настройки проекции можно вывести на экран один из нескольких встроенных тестовых шаблонов.

Проектор Epson EB-G7905U, меню

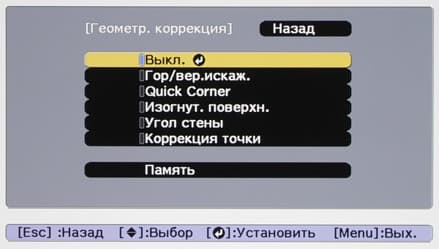

В проекторе есть несколько режимов коррекции геометрии проекции. Это — традиционная вертикальная и горизонтальная коррекция трапецеидальных искажений (в случае объектива ELPLM08 ±45° по вертикали и ±30°по горизонтали), режим Quick Corner (непосредственное выправление четырех углов), коррекция проекции на изогнутые поверхности и на угол стены, коррекция по точкам (по сетке до 17 на 17 точек).

Проектор Epson EB-G7905U, меню

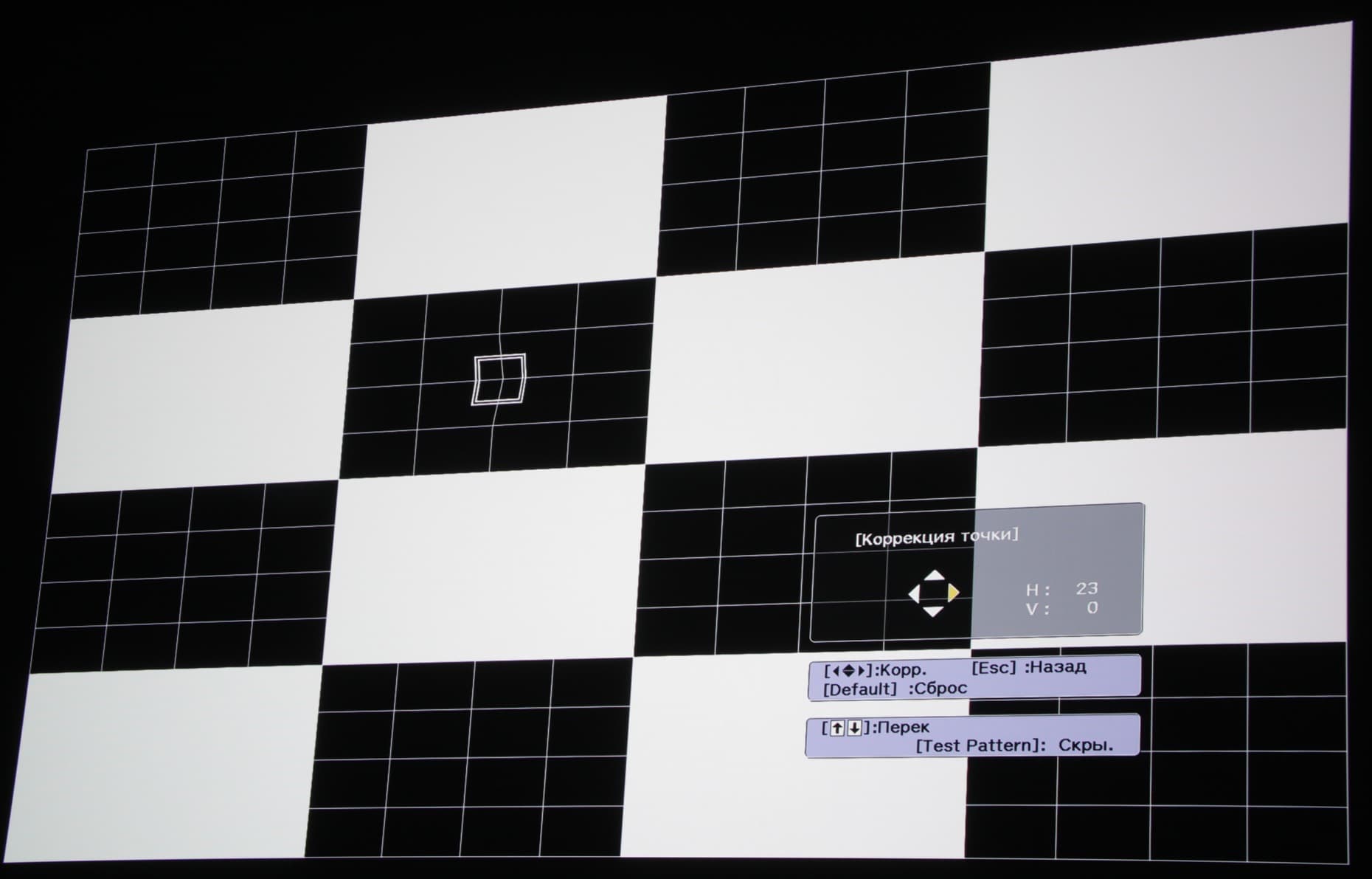

Проектор Epson EB-G7905U, коррекция по точкам

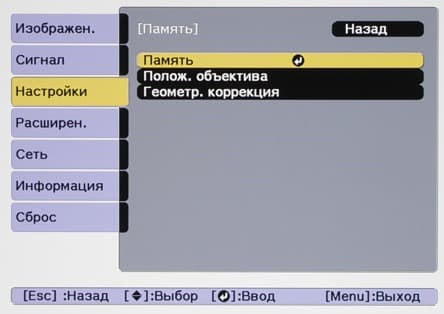

Результат коррекции можно сохранить в 10-ти ячейках. Подстройка проецируемого изображения под соотношение сторон входного сигнала осуществляется выбором формата экрана (16:10, 16:9 или 4:3) и одного из пяти режимов геометрической трансформации. В режиме Авто проектор сам выбирает оптимальный с его точки зрения режим трансформации.

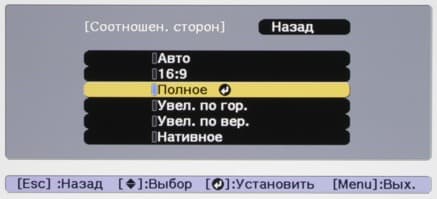

Проектор Epson EB-G7905U, меню

Проектор может показывать изображения одновременно от двух источников в правой и левой части экрана (функция Split Screen). Таблица допустимых сочетаний источников приведена в руководстве. Настройка Невидимая область влияет на обрезку краев изображения, при значении от 2% до 8% картинка немного увеличивается и по периметру выходит за область проекции, при Выкл. — ничего не обрезается. Также независимо по четырем сторонам регулируется обрезка изображении без изменения масштаба. Используя только встроенные в проектор функции, до 9-ти проекторов Epson EB-G7905U можно объединить для создания единого изображения, при этом каждый проектор будет показывать свою часть изображения из разбитой по столбцам и строкам исходной картинки. Похожая функция позволяет выбрать прямоугольный участок на исходном изображении и увеличить его до области проекции, что также можно использовать для сшивки нескольких проекций в единую картинку. Чтобы убрать видимую границу между областями проекции разных проекторов, следует использовать имеющиеся продвинутые функции коррекции яркости, цветового баланса и геометрии перекрывающихся областей.

Вывод изображения и звука временно приостанавливается кнопкой A/V Mute, а кнопка Freeze «замораживает» картинку. Есть функция увеличения с прокруткой увеличенной области. В дополнение к четырем традиционным типам проекции — фронтальная/на просвет и обычное/потолочное крепление — проектор допускает проекцию под произвольным углом наклона вперед и назад, единственно в меню нужно выбрать ближайший к реальному угол наклона.

Проектор Epson EB-G7905U, меню

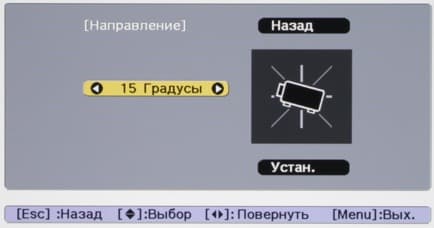

Кроме того, проектор допускает проецирование в портретном режиме, однако при этом снижается как максимальная яркость, так и срок службы лампы.

Настройка изображения

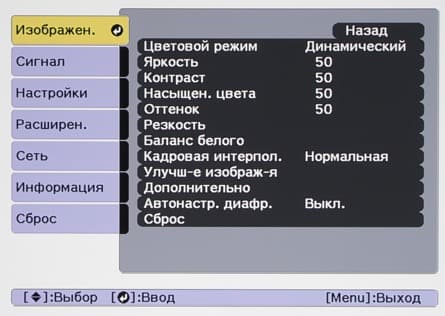

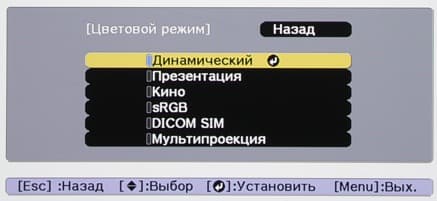

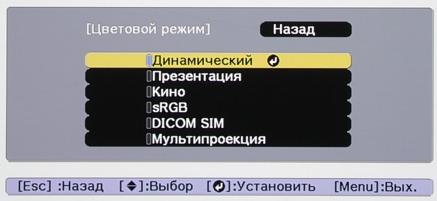

На картинку большое влияние оказывает текущий Цветовой режим, поэтому начинать настройку изображения лучше с выбора режима.

Проектор Epson EB-G7905U, меню

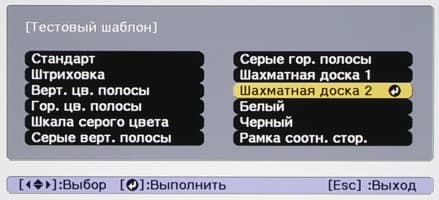

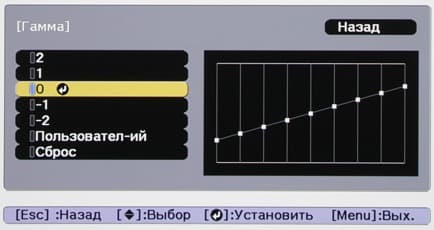

Далее многочисленными настройками можно подправить цветовой и яркостный баланс, степень повышения контурной резкости, уровень подавления шумов и т. д.

Проектор Epson EB-G7905U, меню

Проектор Epson EB-G7905U, меню

Проектор Epson EB-G7905U, меню

Присутствует программная функция сведения изображения от трех ЖК-панелей, каждая из которых отвечает за свой цвет. Дополнительно в данном проекторе можно выровнять цветовой баланс по площади проекции на восьми уровнях яркости. Сочетания настроек изображения можно сохранить десяти ячейках.

Проектор Epson EB-G7905U, меню

Некоторые настройки изображения и режимы трансформации автоматически сохраняются для каждого типа подключения, и/или вида видеосигнала, и/или режима.

Дополнительные возможности

Есть встроенный планировщик событий — на определенные даты или еженедельно и на указанное время можно назначить действие из группы доступных (управление питанием, выбор источника и т. д.). Паролем можно защитить включение, действия над логотипом (заставкой), изменение сетевых настроек и редактирование планировщика, а функции блокировки распространяются на кнопки управления, изменение настроек объектива и кнопки пульта ДУ. Присутствует функция автоматического включения при подаче энергии и/или при подаче сигналов на входы Computer или BNC, таймер на выключение при отсутствии сигнала или нахождение в режиме A/V Mute и т. д.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх примерно на 50% (низ изображения находился примерно на оси объектива). Результаты измерений для проектора Epson EB-G7905U (если не указано иное, то установлено минимальное фокусное расстояние, выбраны высокая мощность источника света и режим Динамический, динамический контраст отключен:

РежимСветовой поток
7800 лм
Низкая мощность 6200 лм
Низкая мощность, режим sRGB 4500 лм
Равномерность
+11%, −21%
Контрастность
330:1

Максимальный световой поток заметно выше паспортного значения (заявлено 7000 лм). Равномерность освещенности хорошая. Контрастность достаточно высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Режим Контрастность full on/full off
2 300 : 1
Режим sRGB 1 700 : 1
Включен режим Автонастр. диафр. 300 000 : 1

Контрастность высокая, что для инсталляционного проектора нетипично, так как у этого класса техники обычно в приоритете световой поток. При включенном динамическом управлении диафрагмой (режим Автонастр. диафр.) контраст, разумеется, возрастает. Такое управление световым потоком нисколько не влияет на реальный контраст в кадре, но восприятие темных сцен несколько улучшается. Впрочем, достаточно высокая нативная контрастность приводит к тому, что особой надобности в динамической регулировке светового потока в общем-то и нет.

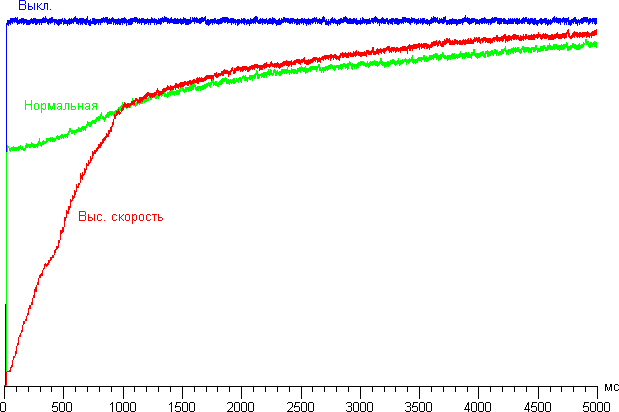

Ниже приведены графики зависимостей яркости (вертикальная ось) от времени при переключении с вывода черного поля на вывод белого поля после 5-секундного периода вывода черного поля для двух значений параметра Автонастр. диафр.:

Проектор Epson EB-G7905U, динамическая регулировка диафрагмы
Графики роста яркости при переключении с черного поля на белое при различных значениях Автонастр. диафр..

Видно, насколько различается скорость изменения яркости.

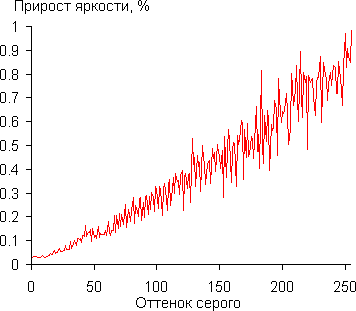

График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами, полученный при последовательном выводе 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) в режиме sRGB при Гамма = 0:

Проектор Epson EB-G7905U, дифференциальная гамма-кривая

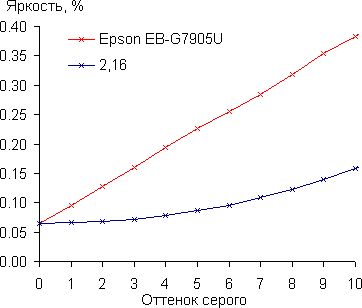

Тенденция роста прироста яркости сохраняется во всем диапазоне, то есть каждый следующий оттенок на шкале серого значимо ярче предыдущего. В том числе и в области самых темных оттенков, где в соответствии со стандартом sRGB зависимость яркости от оттенка линейная:

Проектор Epson EB-G7905U, гамма-кривая в тенях

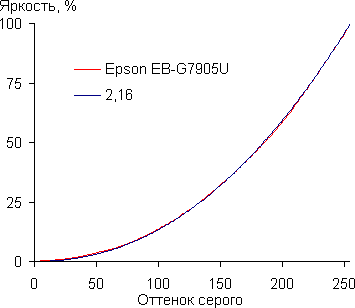

Реальная гамма-кривая близка к степенной функции с показателем 2,16, что близко к стандартному значению 2,2 для аппроксимации по всей кривой:

Проектор Epson EB-G7905U, гамма-кривая

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Мощность источника света Уровень шума, дБА Субъективная оценка Потребляемая от сети мощность, Вт
Высокая 40,2 Умеренно громко 494
Низкая 37,0 Тихо 396

Для своего класса даже в режиме высокой яркости Epson EB-G7905U шумит умеренно громко, а режиме низкой мощности уровень шума лишь немного выше, чем у типичного домашнего кинотеатрального проектора. Шум равномерный и не раздражает. Встроенный громкоговоритель относительно громкий, диапазон воспроизводимых частот даже захватывает что-то от низких, на максимальной громкости перегрузок не слышно, но паразитные резонансы присутствуют, в целом качество хорошее. К аудиовыходу можно подключить наушники, при этом встроенный громкоговоритель отключается. Запас громкости в наушниках большой, к качеству звука претензий нет.

Тестирование видеотракта

VGA-подключение

Тестирование проводилось в режиме с разрешением 1920 на 1200 пикселей и при вертикальной частоте 60 Гц. Изображение четкое. Цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. После небольшой подстройки оттенки на шкале серого различаются от 0 до 255 с шагом через 1. Высокое качество изображения в принципе позволяет использовать VGA-подключение в качестве хорошего рабочего варианта подключения.

HDMI-подключение к компьютеру

При таком способе подключения и в случае нашей видеокарты поддерживается режим вплоть до 3840 на 2160 пикселей 30 Гц кадровой частоты при кодировании цвета 4:4:4 (то есть без потери цветовой четкости) и 60 Гц при 4:2:0 (со снижением цветового разрешения), однако если не оговорено иное, все тесты мы проводили в режиме 1920 на 1200 пикселей при 60 Гц кадровой частоты, что соответствует физическому разрешению матриц проектора. Белое поле выглядит равномерно освещенным и не имеет выраженных цветовых разводов. Равномерность черного поля очень хорошая. Геометрия практически идеальная, только при вертикальном сдвиге длинный дальний от оси объектива край проекции прогибается внутрь на 2-3 мм при порядка 2 м ширины. Четкость очень высокая. Черно-белые сетки пикселей через один выводятся без артефактов и интерполяции. Цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Хроматические аберрации на большей части площади проекции незначительные, и только в углах бледная цветная кайма на границах контрастных объектов достигает в ширину порядка 1/3 пикселя. Равномерность фокусировки очень хорошая.

HDMI-подключение к бытовому плееру

В данном случае HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (но нужна ручная коррекция настроек Яркость и Контраст на единицу плюс и минус соответственно), оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с (кадры выводятся с равной длительностью). Яркостная и цветовая четкость всегда очень высокая и определяется только типом видеосигнала.

Функции обработки видеосигнала

В случае чересстрочных сигналов только для неподвижных частей изображения (т. е. совпадающих для смежных кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся по полям. Сглаживание зубчатых диагональных границ двигающихся объектов в случае чересстрочного видеосигнала есть. Функция шумоподавления работает эффективно, но не агрессивно, не доводя процесс улучшения картинки до появления артефактов.

В проекторе есть функция вставки промежуточных кадров. Наибольшее внимание было уделено работе интерполяции в случае прогрессивного сигнала 1080p с частотой 24 кадр/с, соответствующей записанному на BD-диск фильму. Собственно именно для 24 кадр/с эта функция и приносит наибольшую пользу. Впечатления в целом положительные, плавность движения возрастает, четкость объектов в движении тоже. Однако на границах двигающихся объектов много артефактов, а при очень быстром и сложном движении заднего фона происходит кратковременный срыв на вывод без промежуточных кадров.

В данном проекторе есть режим имитации удвоения разрешения относительно физического разрешения матриц. В режиме эмуляции удвоения разрешения каждый исходный кадр сначала масштабируется (если это требуется) до разрешения 4К, затем разбивается на два полукадра с разрешением 1920 на 1080(1200) пикселей, которые выводятся последовательно, первый полукадр без сдвига, второй со сдвигом на 0,5 пикселя по диагонали. За сдвиг отвечает специальный оптоэлектрический элемент, размещенный на пути уже сформированного изображения, который включается-выключается с высокой частотой. Используется эффект двойного лучепреломления — при включении элемента меняется его показатель преломления, и изображение сдвигается на 0,5 пикселя по диагонали. В любом случае результирующее изображение не имеет истинного разрешения 4К (удвоенного по отношению к исходному) так как пиксели второго полукадра накладываются на пиксели первого, что снижает четкость интерполированного кадра. Тем не менее положительный эффект есть, что подтверждают приведенные ниже фрагменты изображения с выключенным и включенным режимом эмуляции 4К (нужно кликать мышью на картинку):

Выключено:
Проектор Epson EB-G7905U, режим эмуляции 4К

Видно, что изображение становится более «аналоговым», так как исчезает пиксельная структура, при этом детализация возрастает — мелкий текст становится читаемым. Напомним, что это пример отображения сигнала 4К на проекторе с физическим разрешением матрицы 1920 на 1080(1200) пикселей.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный составило 3,4 мс (1,3 вкл. + 2,1 выкл.). Для полутоновых переходов среднее суммарное время отклика составило 6,9 мс. Такой скорости матриц более чем достаточно для просмотра фильмов и для игр.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. Для сигналов 1080p при 60 Гц кадровой частоты эта полная задержка вывода изображения составила порядка 40 мс для подключения по VGA и 25 мс по HDMI. В первом случае задержка может быть будет чувствоваться в динамичных играх, но не при работе за компьютером.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват зависит от текущего сочетания настроек. Например, в режиме Динамический с максимальной яркостью охват чуть шире sRGB:

Проектор Epson EB-G7905U, цветовой охват

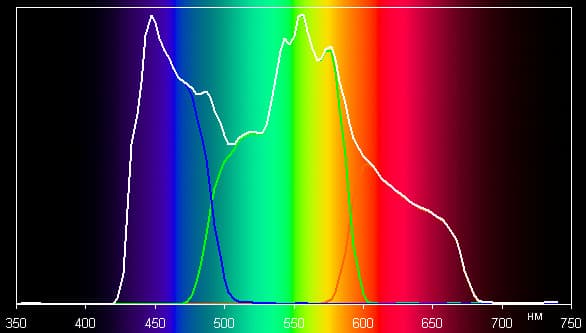

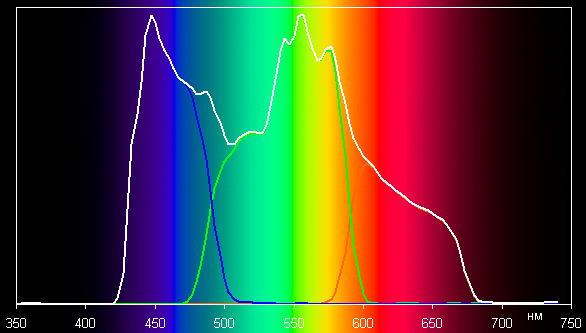

Ниже для данного случая приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов).

Проектор Epson EB-G7905U, спектры

Это типичный спектр для проектора с источником света в виде ртутной лампы высокого давления.

В режиме sRGB охват поджимается до границ sRGB:

Проектор Epson EB-G7905U, цветовой охват

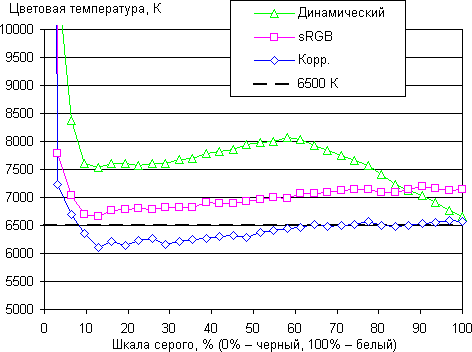

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае самого яркого режима Динамический, для режима sRGB с настройками по умолчанию и для этого же режима с небольшой коррекцией цветового баланса. Напомним, что близкие к черному значения можно не учитывать, так как цветопередача на самых темных участках не так важна, да и погрешность измерений для них очень высокая.

Проектор Epson EB-G7905U, цветовая температура

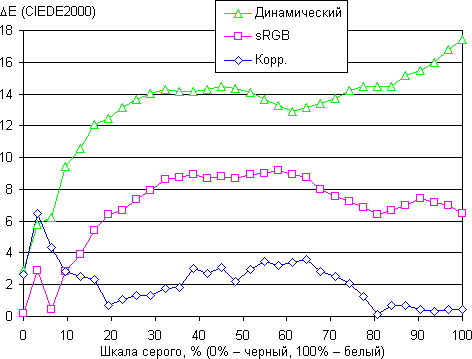

Проектор Epson EB-G7905U, ΔE

Дисбаланс оттенков в случае самого яркого режима очень существенный. Выбор режима sRGB с потребительской точки зрения уже обеспечивает хорошее качество цветопередачи, так как цветовая температура близка к стандартным 6500 К абсолютно черного тела, а ΔE меньше 10 единиц, при этом хотя бы цветовая температура не очень сильно изменяется от оттенка к оттенку — это положительно сказывается на визуальной оценке цветового баланса. Ручная коррекция, которую можно считать подгонкой под используемый экран, еще больше улучшила ситуацию с цветовым балансом.

Выводы

Проектор Epson EB-G7905U в самом ярком режиме обеспечивает световой поток более 7000 лм, что позволяет использовать его при проекции на большие по площади поверхности. Моторизированные приводы фокусировки, трансфокатора и сдвига объектива значительно облегчают настройку. Отметим наличие набора специальных функций, которые предназначены для создания многопроекторных конфигураций и для коррекции геометрии при проекции на неплоские поверхности. Проектор отличает высокое для данного класса значение нативной контрастности и относительно тихая работа. С нашей точки зрения, указанные особенности не исключают не совсем типичное применение этого инсталляционного проектора в составе небольшого кинотеатра.

Достоинства:

  • Высокое для данного класса значение нативной контрастности
  • Хорошее качество цветопередачи
  • Относительно тихая работа
  • Эмуляция разрешения 4К, придающая изображению аналоговый вид и увеличивающая детализацию
  • Поддержка разрешения 4К на входе
  • Много вариантов подключения к источникам сигнала
  • Продвинутые настройки для работы в режиме сшивки изображения
  • Расширенные возможности по геометрической трансформации изображения
  • Одновременное проецирование изображений от двух источников
  • Есть функция вставки промежуточных кадров
  • Электромеханические приводы объектива
  • Возможность проекции под любым наклоном вперед и назад и в портретной ориентации
  • Строгий и практичный дизайн
  • Громкий встроенный громкоговоритель
  • Удобный пульт ДУ с подсветкой
  • Удобное и русифицированное меню
  • Поддержка передачи изображения по сети с мобильных устройств и с ПК
  • Широкие возможности по удаленному контролю и управлению
  • Функции защиты от кражи и несанкционированного использования

Недостатки:

  • Значимых нет

За дизайн и функциональное оснащение проектор Epson EB-G7905U вне всякого сомнения заслуживает редакционную награду «За оригинальный дизайн»

Original Design - награда за оригинальный дизайн модели


Мы благодарим компанию Графитек
за предоставленный комплект X-Rite i1Publish Pro 2



Дополнительно

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
