Мультимедийный DLP-проектор
BenQ MP771


Сверхширокоугольный объектив позволяет получить изображение большого размера с очень маленького расстояния до экрана. Плюсов в этом несколько: во-первых, экономится рабочее пространство; во-вторых, голове докладчика сложнее попасть в область засветки, значит, его не будет слепить, а тень – загораживать слайд; и, в-третьих, проектор с короткофокусным объективом можно закрепить на кронштейн, интегрированный с подставкой под интерактивные доски, которые приобретают все большую популярность в сферах образования и бизнеса. На тестировании был очередной представитель проекторов со сверхширокоугольным объективом – BenQ MP771.

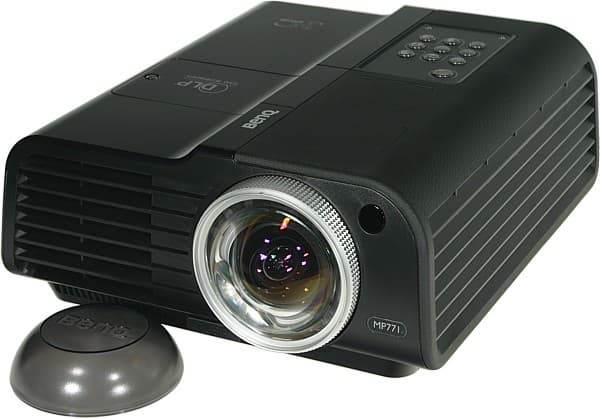

Projector, general view

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

Корпус проектора изготовлен из пластика с черным матовым покрытием, за исключением двух накладок, делящих верхнюю панель примерно пополам и плавно переходящих в боковые поверхности. Правая накладка имеет гладкую полированную поверхность, на которой очень заметны следы от пальцев и царапины. Левая накладка покрыта немарким, резиноподобным, приятным на ощупь материалом с фактурой под кожу и хорошей сопротивляемостью к повреждениям. Остается только сожалеть, что в угоду дизайнерским соображениям резиноподобное покрытие не распространили на большую часть корпуса. На верхней панели находятся кнопки управления, индикаторы состояния и крышка лампового отсека.

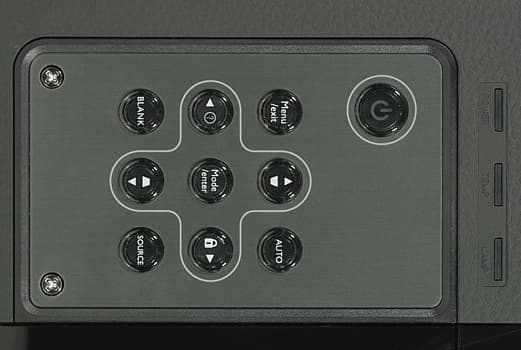

Control panel

Для предотвращения несанкционированного использования и для уменьшения вероятности кражи проектора, можно отсоединить блок с кнопками и спрятать его в надежное место. Правда, придется достать крестовую отвертку и аккуратно вывинтить два винтика. Резиновая заглушка из комплекта поставки предохранит контакты на корпусе, обнажившиеся после удаления контрольной панели. Основные вентиляционные решетки находятся по бокам и спереди, еще пара – на днище. Сменного фильтра, видимо, нет. Интерфейсные разъемы расположены в неглубокой нише на задней панели.

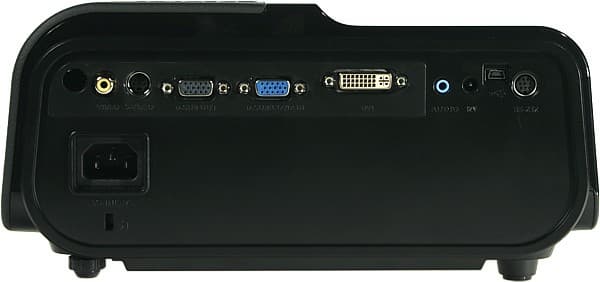

Rear

Там же – разъем питания и разъем для замка Кенсингтона. Решетка динамика – на днище. ИК-приемников два – спереди и сзади.

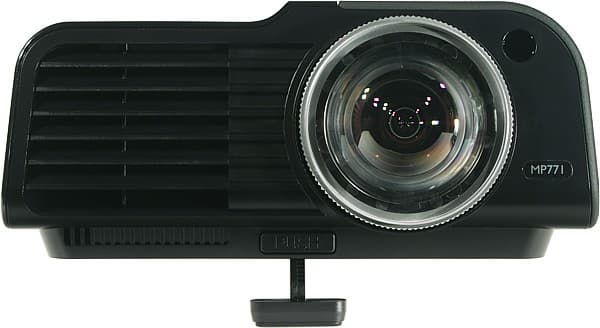

Front

Передняя ножка с зубчатой рейкой позволяет немного приподнять переднюю часть проектора, а правая задняя ножка, выкручивающаяся из корпуса, – устранить небольшой перекос. В днище проектора вделаны три металлические втулки с резьбой – к ним крепится потолочный кронштейн. Проектор практически не имеет вступающих частей, за исключением объектива, который не только выходит за габариты корпуса, но и оснащен сильновыпуклой передней линзой. При хранении и транспортировке эту линзу защищает тонкостенная пиалообразная пластиковая крышечка, ничем не прикрепленная к корпусу, а потому имеющая все шансы быстро потеряться.

Пульт

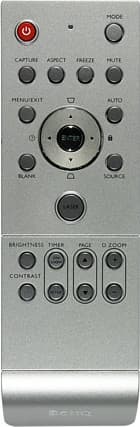

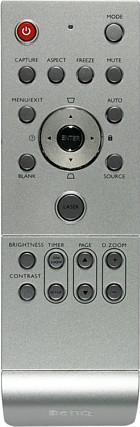

Remote control

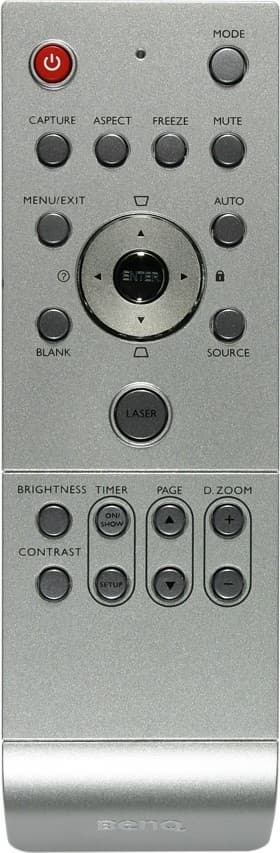

Стильного дизайна пульт изготовлен из пластика двух видов – с серебристым покрытием и матово-черным. Кнопок немного, расположены они в группах и достаточно свободно, поэтому после непродолжительного привыкания самые нужные кнопки легко находятся на ощупь. Подписи к кнопкам, правда, мелковаты и плохо читаются на отсвечивающем серебристом фоне.

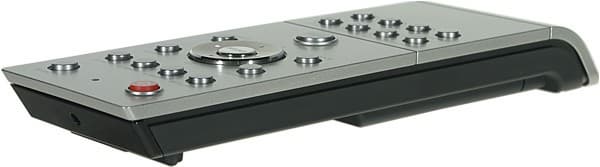

Remote control

Пульт оснащен встроенной лазерной указкой, включающейся кнопкой LASER. Если проектор подключить по USB к компьютеру, то кнопками из группы PAGE можно дистанционно перелистывать слайды презентации. Есть одна хитрость – проектор почему-то не определяется как стандартное HID-устройство, и система требует драйверов, но при принудительной установке драйвера «HID-устройство» эмуляция клавиш работает.

Меню

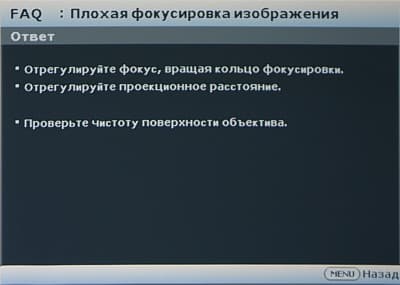

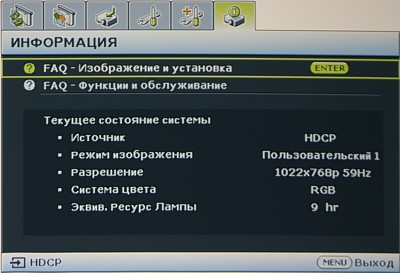

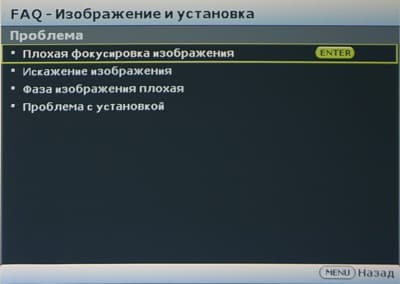

В меню используется немного неровный, но вполне читаемый шрифт без засечек. Навигация удобная. При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку происходящих изменений. Хорошо хоть две кнопки пульта (BRIGHTNESS и CONTRAST) выводят на экран аскетичные ползунки с настройками яркости и контрастности. Есть русская версия экранного меню. Перевод на русский язык в целом адекватный. Некоторую помощь неопытным пользователям, возможно, окажет встроенная иерархическая справка.

OSD

OSD

OSD

Коммутация

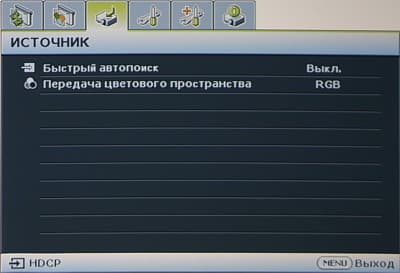

Разъемы доступны, но подписи к ним абсолютно нечитаемые. VGA-вход, как это принято у презентационных проекторов, совместим и с компонентными цветоразностными видеосигналами (потребуется соответствующий переходник на 3 RCA). Вход DVI универсальный – принимает как аналоговые (RGB и, возможно, цветоразностные), так и цифровые видеосигналы (RGB и цветоразностные). В случае цифровых сигналов поддерживается защита HDCP, что, в частности, позволяет подключать проектор к видеотехнике с HDMI-выходом, например, к DVD-плееру, с помощью простого пассивного переходника с HDMI на DVI. Один на все видеовходы разъем 3,5 мм мини-джек работает как аудиовход. Для передачи видеосигналов с VGA-входа на внешний монитор предназначен VGA-разъем серого цвета. Несколько нестандартным решением выглядит использование коаксиального (с центральным штырьком) разъема для подключения экрана с электромеханическим приводом и разъема mini-USB типа B для подключения к компьютеру. Питание на проектор подается через стандартный трехштырьковый разъем. Источники изображения выбираются кнопками SOURCE на корпусе и на пульте. Есть отключаемый автоматический поиск активного подключения.

OSD

Видимо, проектором можно дистанционно управлять по интерфейсу RS-232. По крайней мере, в качестве опции предлагается соответствующий кабель, останется только найти список команд и настройки протокола.

Управление проекцией

Проектор оснащен сверхширокоугольным объективом с фиксированным фокусным расстоянием. Фокусировка изображения на экране осуществляется с помощью ребристого кольца на объективе. Главное – при этом не испачкать внешнюю линзу. Положение объектива относительно матрицы настроено так, что нижний край изображения находится чуть выше оси объектива (примерно на 11% от высоты изображения). В проекторе есть функция ручной цифровой коррекции вертикальных трапецеидальных искажений. Режимов геометрической трансформации три: 4:3 – вывод на весь экран, 16:9 – вывод в формате 16:9 с черными полосами сверху и снизу, и Реальн. – отображение пиксель-в-пиксель в случае сигналов с разрешением равным или меньшим XGA. В режиме Авто проектор сам выбирает между режимами 4:3 и 16:9. Доступность режимов определяется типом подключения и характеристиками видеосигнала.

OSD

Есть цифровое увеличение (кнопки D. ZOOM) с возможностью сдвига области увеличения. Кнопка BLANK временно выключает проекцию, при этом если параметру Таймер пустого экрана присвоено одно из фиксированных значений, то проекция автоматически возобновится через заданный интервал времени. Звук отключается кнопкой MUTE, а кнопка FREEZE переводит проектор в режим стоп-кадра.

Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет. Очень короткофокусный объектив определяет способ размещения при фронтальной проекции – только перед зрителями.

Настройка изображения

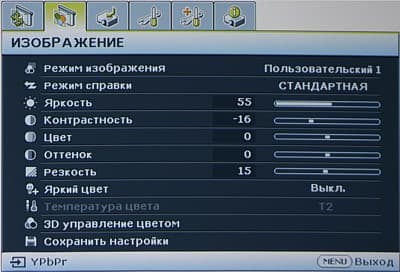

В проекторе имеются несколько предустановленных режимов с фиксированными настройками изображения, и два пользовательских режима (Пользовательский 1 и 2). При выборе двух последних, взяв за основу один из профилей (список Режим справки), можно тонко корректировать картинку с помощью стандартных настроек: Яркость, Контрастность, Цвет (насыщенность), Оттенок и Резкость (контурная резкость).

OSD

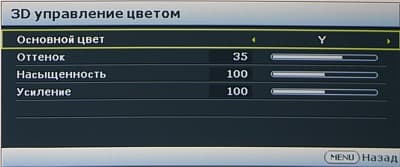

Кроме того, на цветовой баланс влияют режим Brilliant Color (или Яркий цвет, можно включить или выключить) и профиль Температура цвета (T1-T4), почему-то доступный только при включенном Brilliant Color. Продвинутые пользователи могут воспользоваться функцией 3D управление цветом – раздельной регулировкой оттенка, насыщенности и яркости шести основных цветов.

OSD

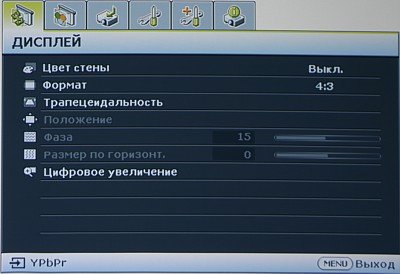

Параметр Цвет стены позволяет несколько скомпенсировать искажения цветов при проекции на цветную (светло-желтую, розовую, светло-зеленую и синюю) или черную стену/доску. Яркость лампы и шум от вентиляции можно понизить, присвоив параметру Режим лампы значение Экономичный. Дополнительно к пользовательским профилям проектор автоматически запоминает некоторые настройки изображения для каждого видеовхода.

Дополнительные возможности

В качестве заставки можно использовать фрагмент проецируемого изображения, захваченный с помощь функции My Screen.

OSD

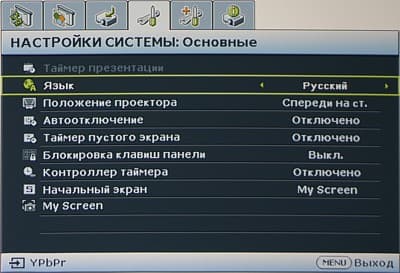

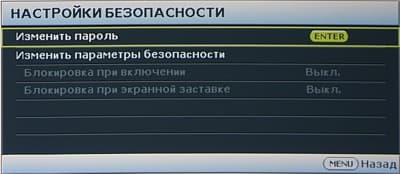

Для исключения несанкционированного использования проектора служат (помимо съемной панели и разъема для замка Кенсингтона) блокировка кнопок на корпусе проектора и защита паролем доступа к проектору – комбинация из шести нажатий на курсорные стрелки, универсальный пароль в руководстве не приведен.

OSD

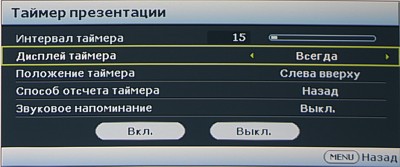

Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала или по истечении заданного периода. В случае жесткого лимита на длительность презентации, в помощь докладчику можно включить таймер презентации.

OSD

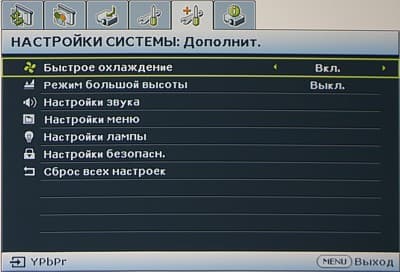

При включении функции Быстрое охлаждение проектор выключается секунд за 10. О том, что лампа остыла, и проектор можно отключать от сети, сигнализирует звуковой сигнал (отключаемый в меню).

OSD

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.

Результаты измерений для проектора BenQ MP771 (если не указано иное, то выбран профиль Динамический, Яркий цвет включен, Температура цвета = T1, яркость лампы максимальная):

Световой поток
   — 2630 лм
   Яркий цвет выключен 1020 лм
   Яркость лампы пониженная 2010 лм
Равномерность +27%, -44%
Контрастность 350:1

Световой поток чуть ниже (на 12%) паспортного значения. Равномерность освещенности белого поля невысокая, что в случае широкоугольной оптики простительно. Контрастность высокая.

Звуковые характеристики

Шум от системы вентиляции умеренный, но, если прислушаться, то в шуме можно выделить некую высокочастотную составляющую.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Максимальная яркость 41 Умеренно громко
Пониженная яркость 34 Очень тихо

Встроенный динамик негромкий, на небольшой громкости искажения звука умеренные.

VGA-подключение

Тестирование проводилось при разрешении VGA-сигнала в 1024 на 768 пикселей и вертикальной частоте обновления в 60 Гц. Результат работы функции автоподстройки под параметры VGA-сигнала, в случае удобных изображений не требует ручной коррекции. Белое и черное поля выглядят равномерными и не содержат цветовых примесей. Бликов на черном поле нет. Через вентиляционные решетки проектора проходит немного света, впрочем, на экран он не попадает. Геометрия и фокусировка, несмотря на короткофокусный объектив, идеальные. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, в углах доходит до 0,5 пикселя. Сетки пикселей воспроизводятся четко и без артефактов. На шкале серого оттенки различимы в диапазоне 0-255, вариация цветовой примеси на шкале серого незначительная. При отключении режима Яркий цвет цвета становятся яркими, правильными и насыщенными, но яркость белых полей уменьшается. Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 120 Гц (при входном сигнале с 60 Гц вертикальной частоты). Эффект радуги, разумеется, присутствует. В проекторе установлен шестицветный светофильтр, в котором точно присутствуют: красный, синий, зеленый и белый сегменты, и, видимо, желтый и голубой (cyan). При включенном режиме Яркий цвет, по возможности, используются промежутки между сегментами светофильтра, а в формировании белых участков участвует прозрачный сегмент светофильтра. Для иллюстрации приведем зависимость яркости от времени для белого поля при выключенном и включенном режиме Яркий цвет (на графиках – два оборота фильтра, коррекция на спектральную чувствительность датчика отсутствует, вертикальная ось – яркость, горизонтальная – время, буквы обозначают предположительный интервал работы соответствующих цветовых сегментов).

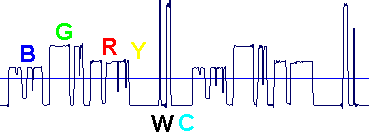

Brilliant Color off
Яркий цвет выключен.

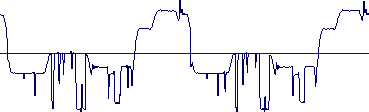

Brilliant Color on
Яркий цвет включен.

DVI/HDMI-подключение

При подключении к DVI-выходу видеокарты в режиме 1024 на 768 пикселей при 60 Гц картинка очень четкая, без артефактов, на шкале серого оттенки различимы в диапазоне 0-255.

При подключении к HDMI-выходу Blu-ray-плеера Samsung BD-P1400 поддерживались режимы вплоть до 1080p, но в режиме 1080p цвета были искажены. Впрочем, учитывая разрешение матрицы, оптимальными режимами будут 576(480)p или 720p. Артефактов нет, микроконтраст высокий, различимы все градации оттенков.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный 540 Очень хорошо
S-Video 540 Очень хорошо
компонентный (576/480/i/p) более 540 Отлично
Цветовая четкость (ТВЛ)
композитный 90 Средне
S-Video 100 Средне
компонентный (576/480/i/p) 270 Отлично

Четкость изображения хорошая только при компонентном подключении. Возможности композитного и S-Video интерфейсов реализованы не полностью. Самые темные оттенки сливаются с черным, но в границах «безопасного» диапазона (куда должны попадать все оттенки фильма) отображаются все оттенки. При S-Video и композитном подключении картинка с тестовыми мирами слегка подрагивала. При компонентном подключении поддерживаются как стандартные режимы (576/480/i/p), так и 1080i, но в режиме 720p проектор работать отказался. В случае чересстрочных сигналов, «правильный» деинтерлейсинг выполняется в большинстве случаев только для неподвижных объектов, миры в движении часто имели весьма необычные артефакты. Для фрагментов NTSC-фильмов, требующих преобразование 3-2, проектор пытался правильно восстанавливать кадр из исходных полей, но часто срывался на вывод по полям.

Выводы

Проектор BenQ MP771 обеспечивает яркое изображение хорошего качества и большого размера при минимальном расстоянии до экрана. Приятной особенностью является поддержка HDCP на DVI-входе, что позволяет подключать проектор к источникам с HDMI-выходом. Правда, лучше использовать прогрессивный режим видеоинтерфейса, так как функция деинтерлейсинга в самом проекторе работает несколько странно.

Достоинства:

  • сверхширокоугольный объектив;
  • высокая яркость;
  • отличное качество объектива;
  • хорошая цветопередача при выключенном Яркий цвет;
  • есть DVI-I-вход с поддержкой HDCP;
  • пульт ДУ с лазерной указкой и функцией эмуляции кнопок Page UP/Down;
  • русифицированное меню;
  • съемная контрольная панель;
  • таймер презентации.

Недостатки:

  • нет защиты объектива;
  • в комплекте поставки нет сумки.
