3D-видеокамера Panasonic HDC-Z10000


Полку 3D-видеокамер прибыло! Несмотря на унылые, регулярно звучащие предсказания о «ненужности» 3D-съёмки, новые видеокамеры, создающие стереокартинку, упорно разрабатываются и выпускаются. Но радость эта вряд ли коснётся любителя. Такого, который не готов выложить круглую сумму за обладание данным аппаратом. Более того — видеокамера, с которой мы познакомимся в настоящем обзоре, никак не относится к классу любительских устройств. Как по массе-габаритам, оснащённости, количеству ручных настроек, так и, разумеется, по цене.

3D-видеокамера Panasonic HDC-Z10000

Конструкция, технические характеристики

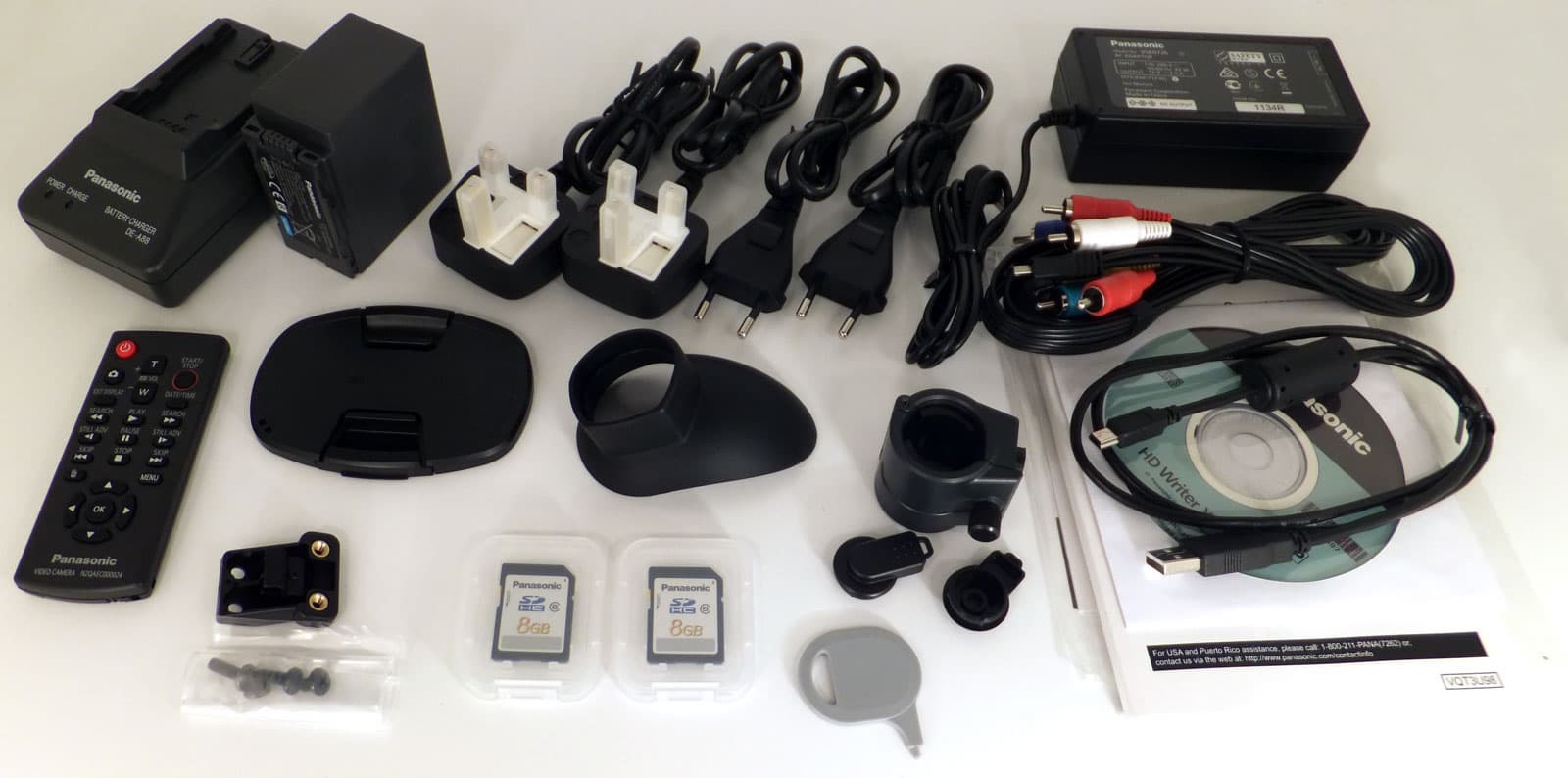

Количество аксессуаров, входящих в комплект, вполне соответствует уровню аппарата. Зарядное устройство с кабелями и аккумулятором, адаптер питания, комбинированный композитный и компонентный аудио/видеокабель, шнур USB, пульт ДУ, защитная крышка для объектива, резиновый наглазник, две карты памяти ёмкостью 8 ГБ каждая, пластиковый стилус, крепления для внешних микрофонов с болтами и прочими элементами.

3D-видеокамера Panasonic HDC-Z10000

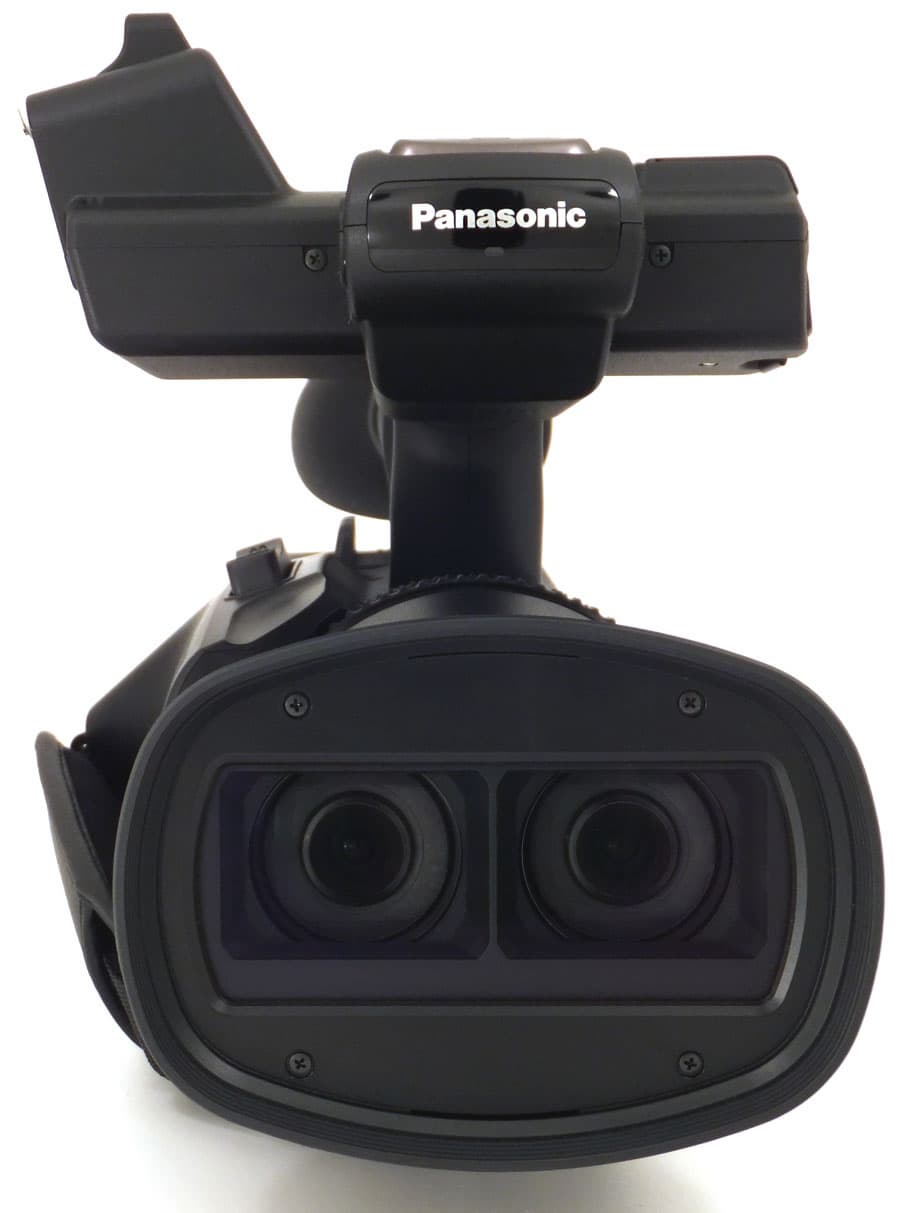

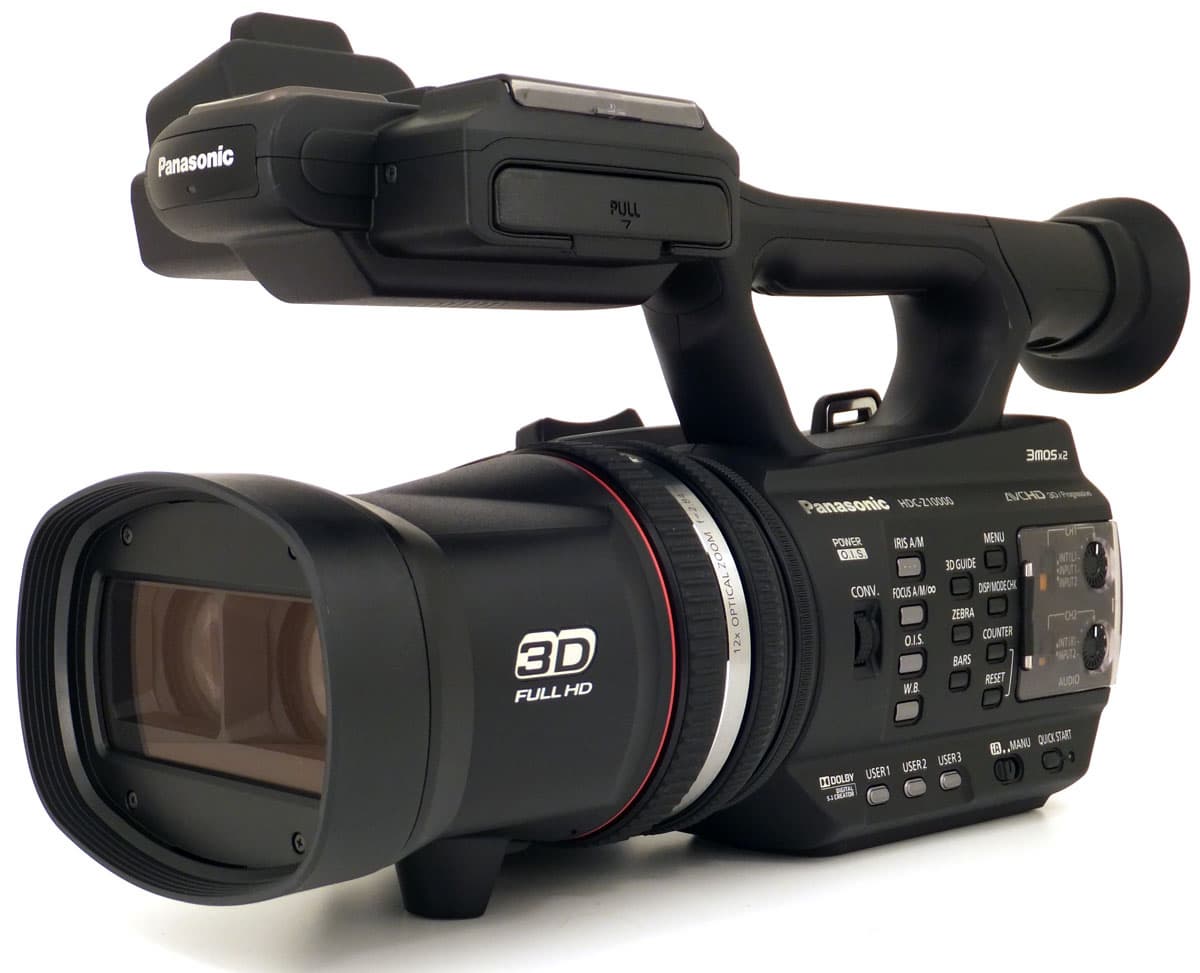

Анфас видеокамеры удивительно лаконичен. Никаких информационных надписей, кроме названия компании-разработчика (кстати, под этим чёрным стеклом с надписью Panasonic прячется датчик, принимающий сигналы с прилагаемого пульта ДУ). Объективы накрыты защитным стеклом — это новые объективы со светосилой F1,5 и специальным нанопокрытием поверхности.

3D-видеокамера Panasonic HDC-Z10000

Расстояние между осями обоих объективов (т. н. стереобазис) составляет 42 миллиметра. Этакий компромисс, нечто среднее между зрением человека (расстояние между центрами глаз большинства взрослых людей варьируется от 58 до 72 мм) и конструктивными возможностями.

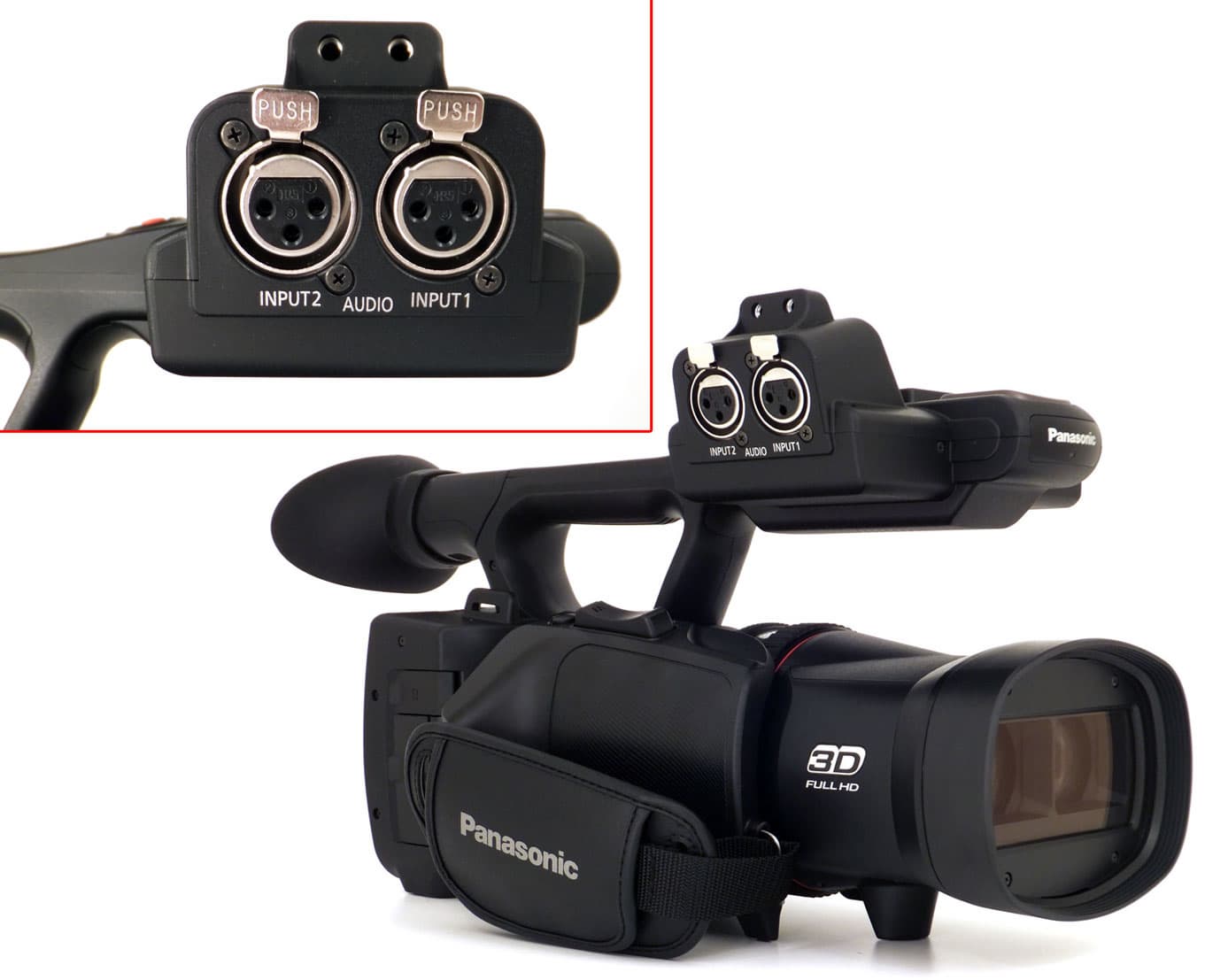

Вынесенный вперёд блок включает в себя крепёжную площадку с двумя отверстиями под болты. Здесь крепится держатель микрофона, а чуть ниже имеются два трёхконтактных XLR-входа, куда подключаются внешний микрофон либо источник звука. Всё это выглядит внешне довольно сурово, но когда речь идёт о съёмке с хорошим звуком — тут не до эстетства. Кстати, в этом же блоке, в самом его донышке, скрывается встроенный динамический громкоговоритель — его звук направлен вниз, на оптическую систему.

3D-видеокамера Panasonic HDC-Z10000

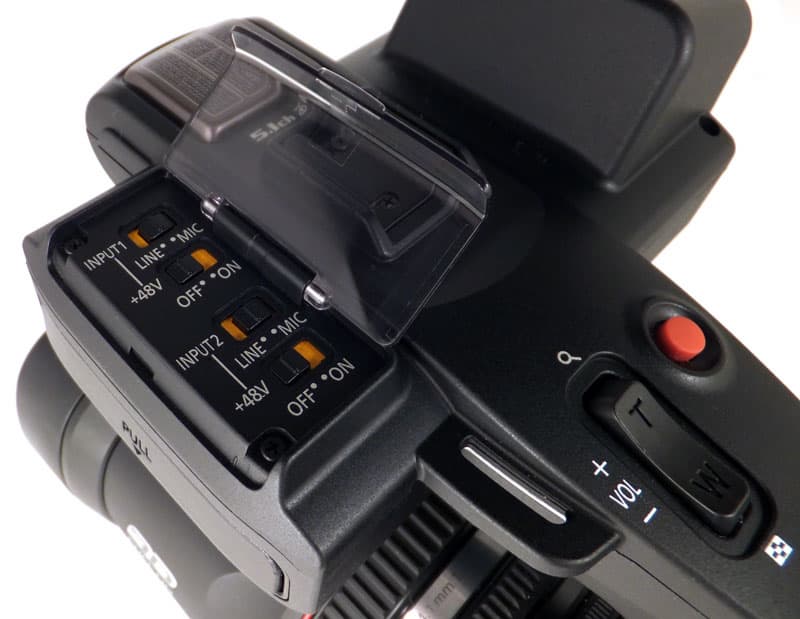

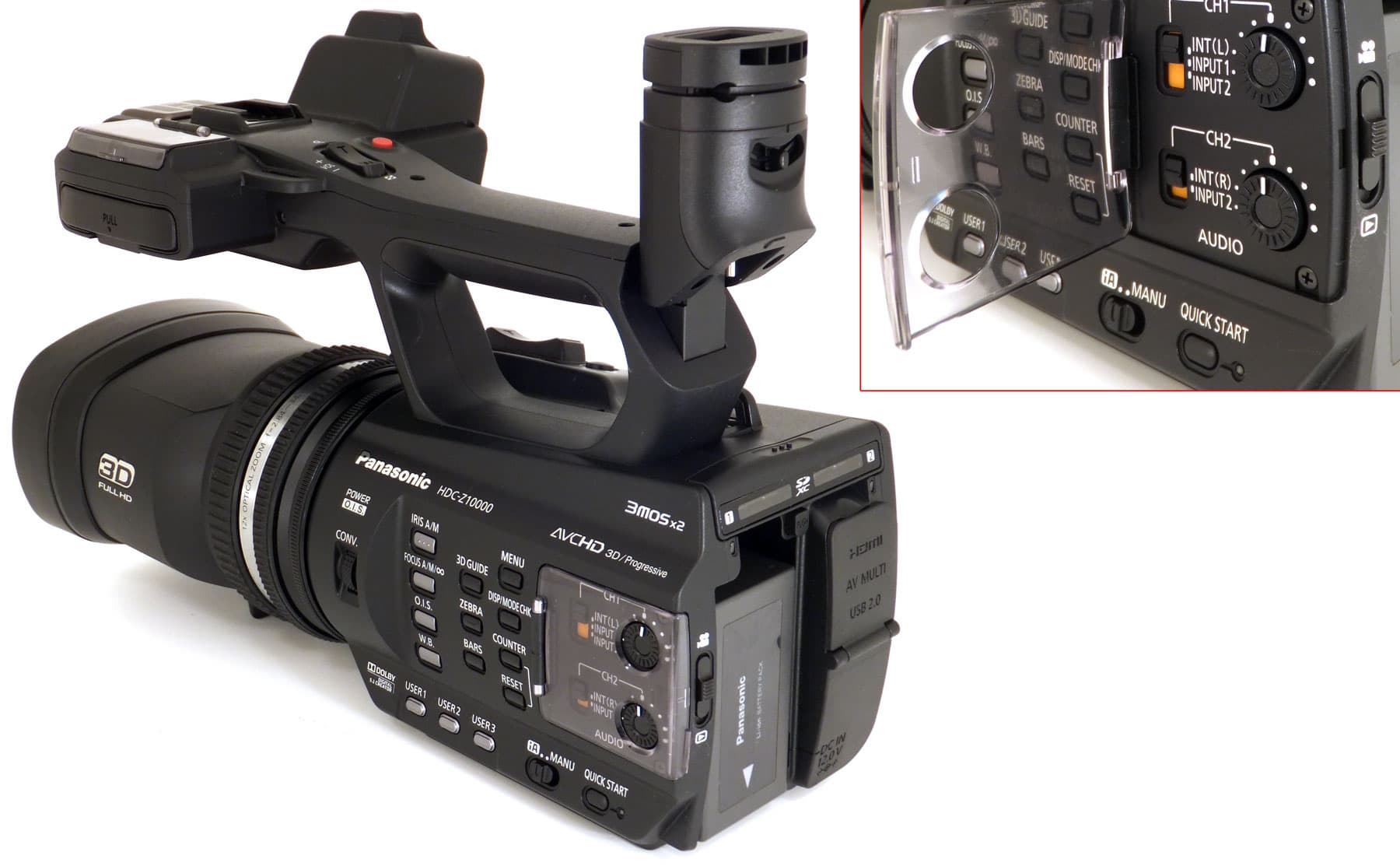

С другой стороны вынесенного вперёд от рукоятки блока имеется миниатюрный микшерный пульт с четырьмя двухпозиционными переключателями. Здесь имеется возможность включить/отключить соответствующий источник аудиосигнала, а также подать на него требуемое фантомное питание. Данный пульт накрыт прозрачной крышкой, что оберегает переключатели от случайного сдвига, но в то же время даёт возможность зрительно контролировать их положение. В самом центре верхней части блока имеется стандартная посадочная площадка-башмак для крепления аксессуаров (накамерного света). Наконец, впереди всего рассматриваемого блока расположены направленные вверх встроенные микрофоны, позволяющие видеокамере вести запись 5.1-канального звука. На рукоятке имеется ушко для ремешка, а рядом — качалка зума и дублирующая кнопка записи. Если видеокамеру удерживать за эту рукоятку, то кнопка и качалка ложатся точно под большой палец руки.

3D-видеокамера Panasonic HDC-Z10000

В углублении, находящемся сбоку корпуса, расположен поворотный переключатель, включающий камеру. В его центре — основная кнопка записи. Она также попадает под большой палец руки, если камера удерживается ладонью, просунутой под боковой ремешок. В свою очередь, вторая качалка зума, имеющаяся в верхней части корпуса камеры, попадает под указательный и средний пальцы. Рядом с качалкой имеется кнопка, нажатием на которую создаётся фотоснимок. Ближе к торцу аппарата видны две откидывающиеся дверцы. Верхняя скрывает под собой аудиовыход для подключения наушников, а нижняя дверца прячет ещё три коннектора, предназначенных для подключения средств дистанционной регулировки конвергенции (сведения осей), настройки фокуса или диафрагмы и, наконец, управления фокусным расстоянием (зумом).

3D-видеокамера Panasonic HDC-Z10000

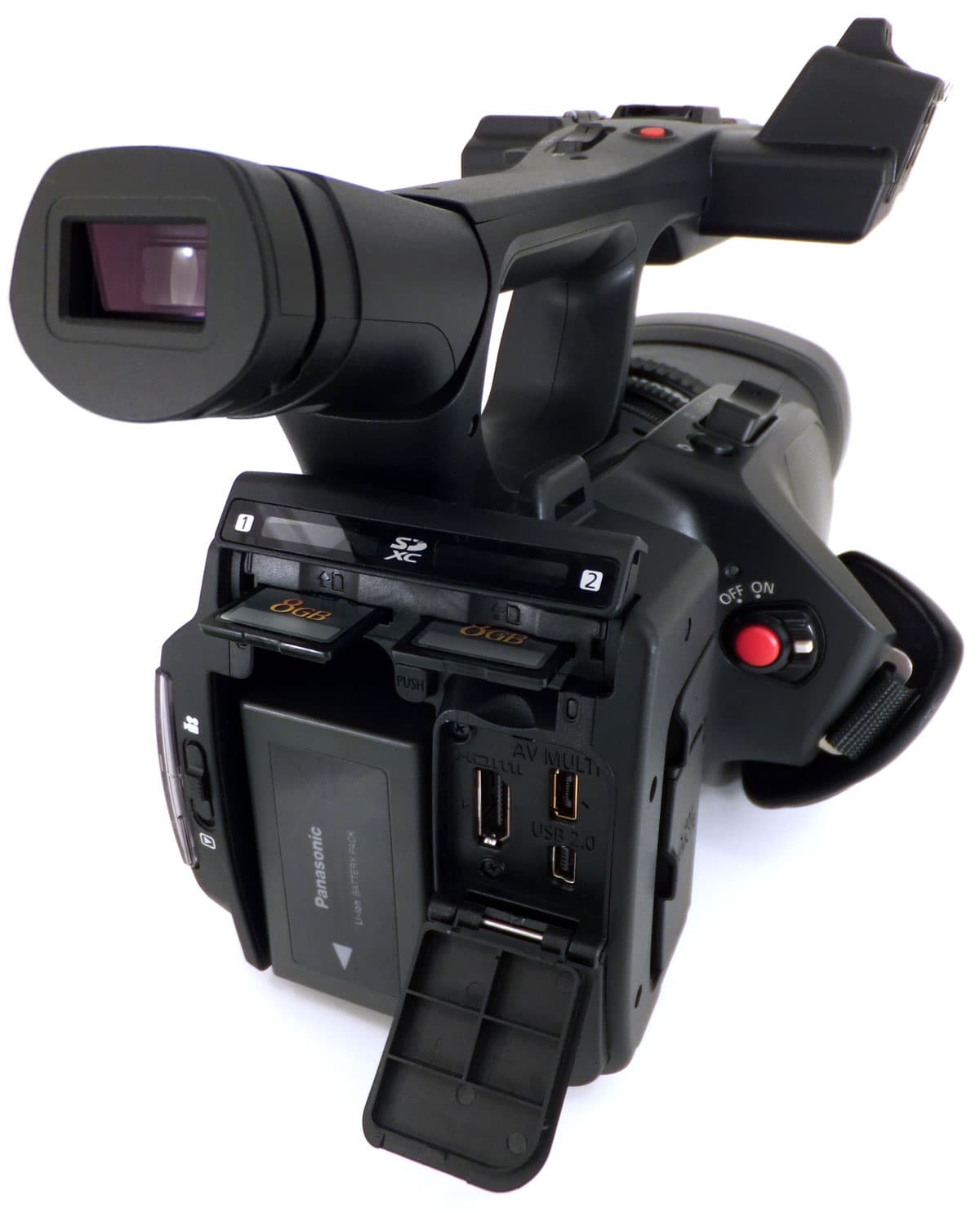

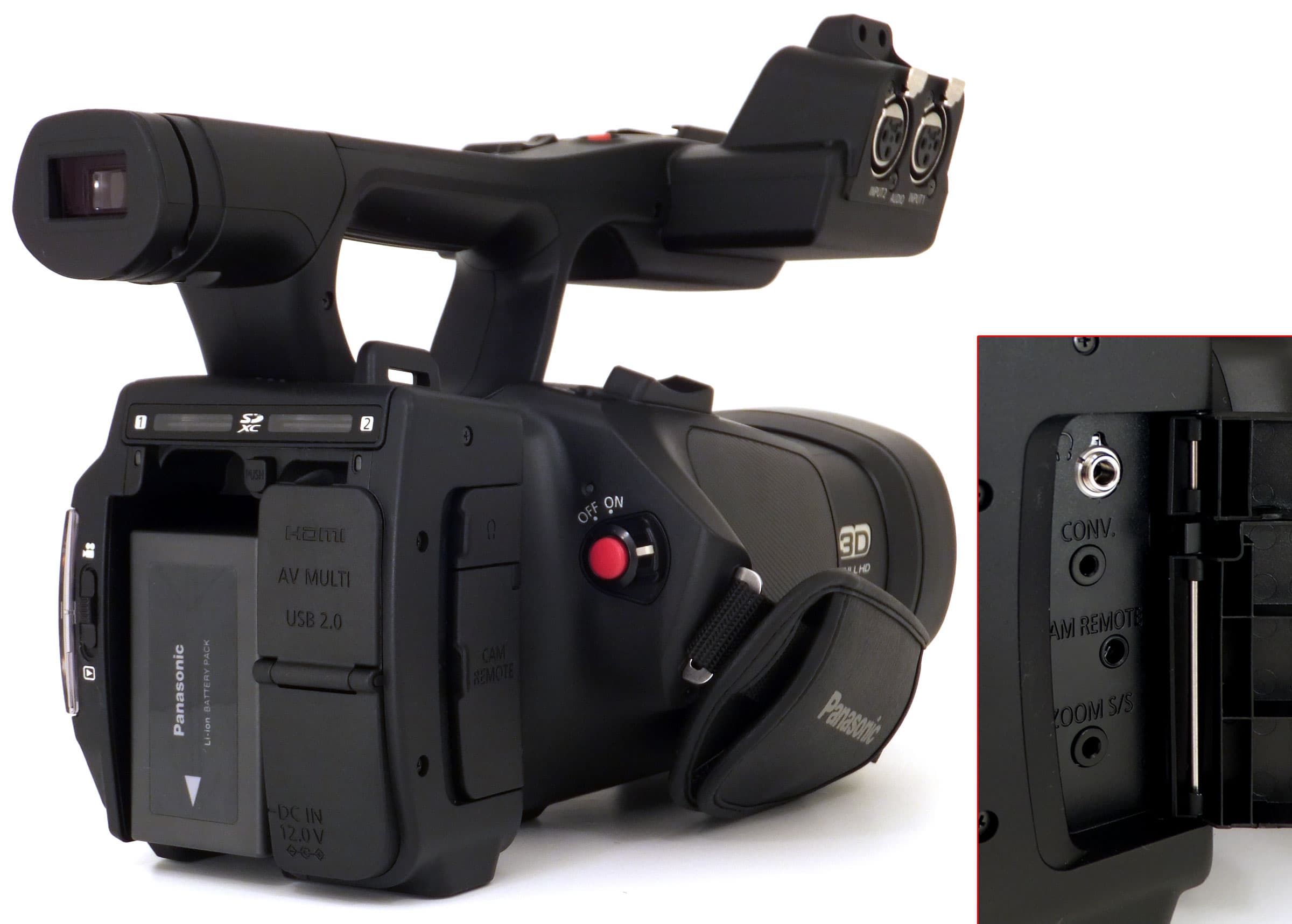

С торца аппарата также имеется откидная дверца, где находятся HDMI-выход (поддерживается вывод 3D-сигнала Full HD при наличии телевизора, соответствующего требованиям), комбинированный композитный и компонентный аудио/видеовыход (по компоненте также поддерживается вывод 3D-видео в формате горизонтальной стереопары) и порт USB. Верхняя часть торца представляет собой откидывающуюся дверцу-уголок, под которой находятся два слота под карты памяти. Две карты памяти нужны камере не только для расширения объёма. Гибкие настройки аппарата позволяют назначить каждой карте памяти свою роль. Например, видео можно записывать на первую карту памяти, а фото — только на вторую, или наоборот. Также можно настроить автоматический перескок на вторую карту памяти, если на первой карте закончилось свободное место. Но, пожалуй, наиболее оригинальным вариантом видится существующая возможность одновременной записи одного и того же материала сразу на обе карты памяти. Любой практик, сталкивавшийся с отказами капризных и нежных флэшек, наверняка оценит такую возможность дублирования.

На левой кромке торца находится переключатель, переводящий камеру в режим плеера. Аккумулятор вставляется в гнездо глубиной семь сантиметров, внутри этого гнезда встроен вход адаптера для питания камеры напрямую от сети. Таким образом, невозможно подключить к камере адаптер питания, не вынув перед этим аккумулятор.

3D-видеокамера Panasonic HDC-Z10000

Видоискатель имеет фиксированную длину, угол его поворота равняется 90 градусам. Снизу видоискатель снабжён ползунком, с помощью которого регулируется положение линзы видоискателя.

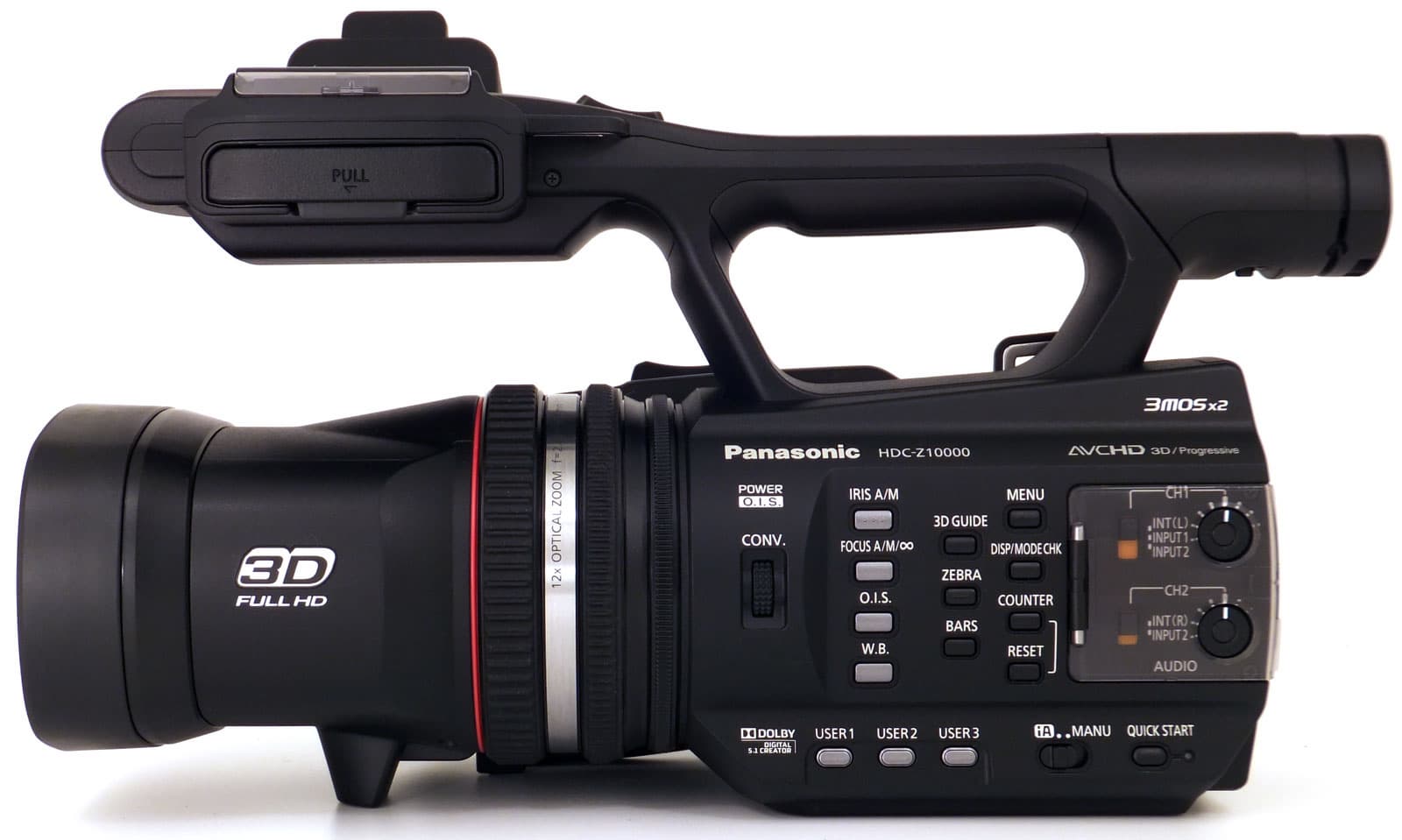

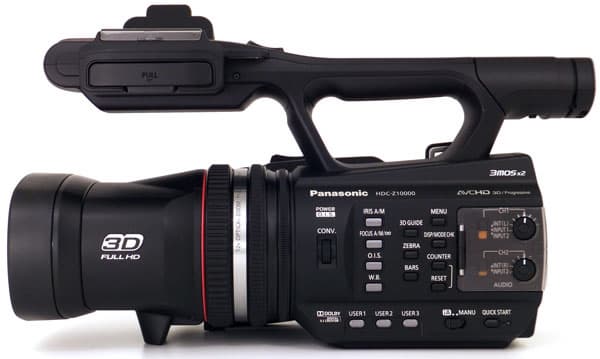

Главная приборная панель камеры расположена на левой стороне корпуса, эту панель можно условно разделить на четыре области. Ближе к торцу на панели находится откидывающаяся прозрачная крышка, подобно той, которая имеется на верхнем вынесенном блоке. Как и в первом случае, под этой крышкой находятся инструменты, регулирующие звук. С тем отличием, что на этой боковой панели расположены ещё и плавные регуляторы уровня звука.

3D-видеокамера Panasonic HDC-Z10000

Ближе к объективу расположено утопленное колёсико, которым настраивается один из главных параметров стереосъёмки — конвергенция, или взаимный угол зрительных осей двух объективов. Чем ближе объект к камере, тем больший взаимный угол осей требуется для правильной его съёмки (поднесите к лицу какой-либо предмет и попытайтесь его разглядеть — глаза «съехались»?). Об этой особенности мы поговорим позже.

Следующая область панели приборов — центральная. Здесь имеется семь кнопок, выстроенных в три вертикальных ряда. Кнопки серебристого цвета отвечают за настройку параметров съёмки:

  • диафрагма (активация регулировочного кольца);
  • фокусировка (переключение в ручной режим для настройки фокуса кольцом включение стабилизации;
  • регулировка баланса белого (перебор установок).

Чёрным кнопкам во втором ряду присвоены вспомогательные роли: отображение на экране информации о величине угла конвергенции включение/отключение зебры и стандартной восьмицветной цветовой шкалы для подстройки цветности внешних мониторов. Последний ряд чёрных кнопок также имеет второстепенные функции: вызов меню, включение/отключение отображения дополнительной информации на экране, изменение режима работы счётчика времени (таймкода), сброс показаний счётчика.

3D-видеокамера Panasonic HDC-Z10000

Наконец, последняя, нижняя область панели. Чёрного цвета переключатель iA..MANU переводит камеру из режима автоматической съёмки в ручной режим, а длительное нажатие на кнопку QuickStart задействует режим пониженного энергопотребления, при котором камера включается мгновенно. Наконец, чуть левее расположены три серебристого цвета кнопки быстрого доступа, которым присваиваются пользовательские функции. Они так и называются — User 1, 2 и 3. Данным кнопкам можно присвоить большое количество функций, практически любую из доступных в данной видеокамере. Но это ещё не все пользовательские кнопки. Их в камере — аж семь! Остальные четыре — виртуальные, они находятся на ЖК-экране и вызываются нажатием по любой его области. В следующем ролике показаны эти недостающие органы управления, а также функции, которые разрешается присвоить любой из семи кнопок.

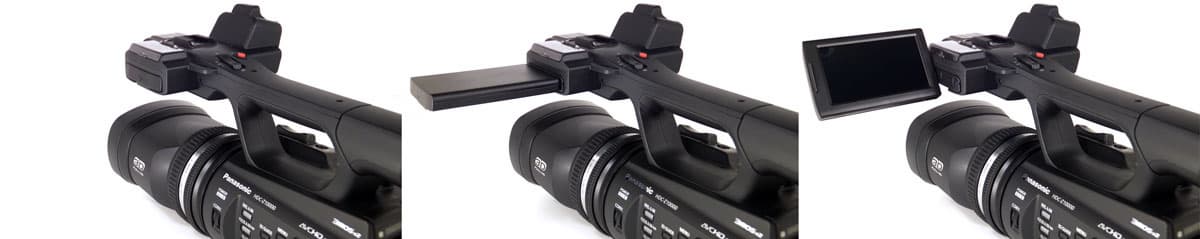

Но мы до сих пор не видели ЖК-экрана — где же он прячется? Оказывается, всё в том же вынесенном вперёд блоке. Экран этот необычный — он позволяет наблюдать стереоэффект без дополнительных приспособлений, невооружённым глазом. Подобный экран мы видели в 3D-видеокамере JVC GS-TD1, но он имел один крупный недостаток: в 3D-режиме его яркость значительно падала. В отличие от JVC, экран рассматриваемой камеры имеет постоянную яркость, независимо от режима работы. А их, режимов, здесь аж три: обычный 2D, 3D и режим смешивания, когда в 2D-режиме полупрозрачные левый и правый кадры выводятся на экран одновременно.

3D-видеокамера Panasonic HDC-Z10000

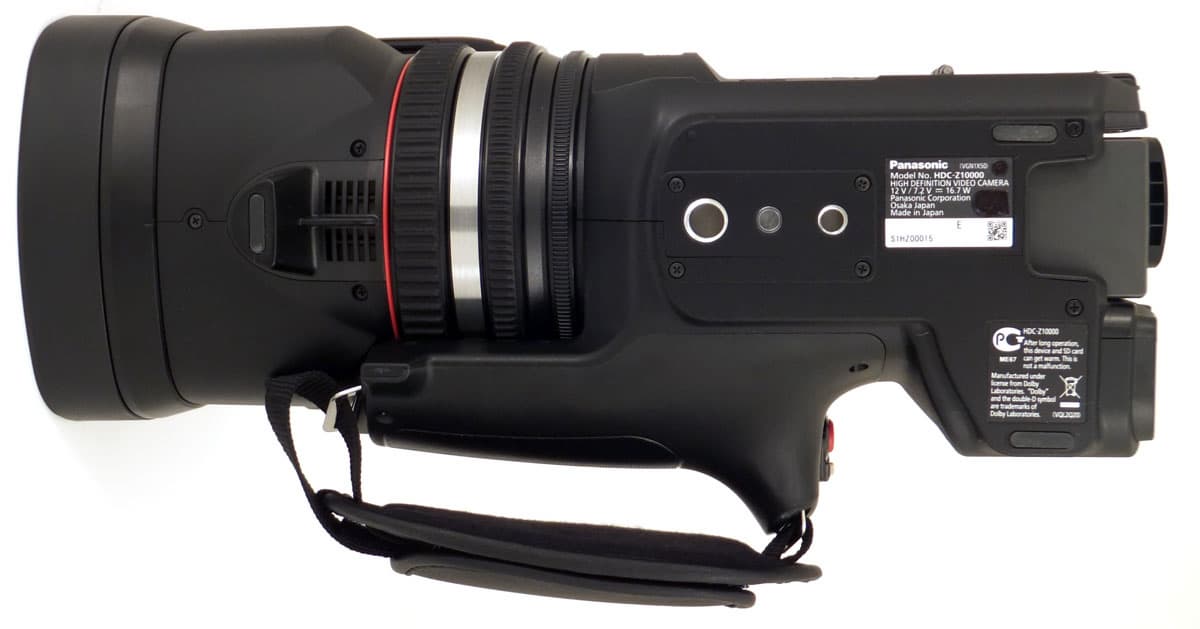

Дно видеокамеры оснащено двумя резьбовыми отверстиями для крепления к штативу, с резьбой разных диаметров. В нижней части блока объективов имеются вентиляционные отверстия — через них вентилятором забирается воздух для охлаждения матриц (работа этого вентилятора в записываемом звуке никак не отражается). Первое, самое широкое регулировочное кольцо, расположенное у основания объектива, отвечает за ручную фокусировку. Второе кольцо — это трансфокатор, которым регулируется фокусное расстояние, зум. Наконец, последнее, третье кольцо, отвечает за регулировку ирисовой диафрагмы.

3D-видеокамера Panasonic HDC-Z10000

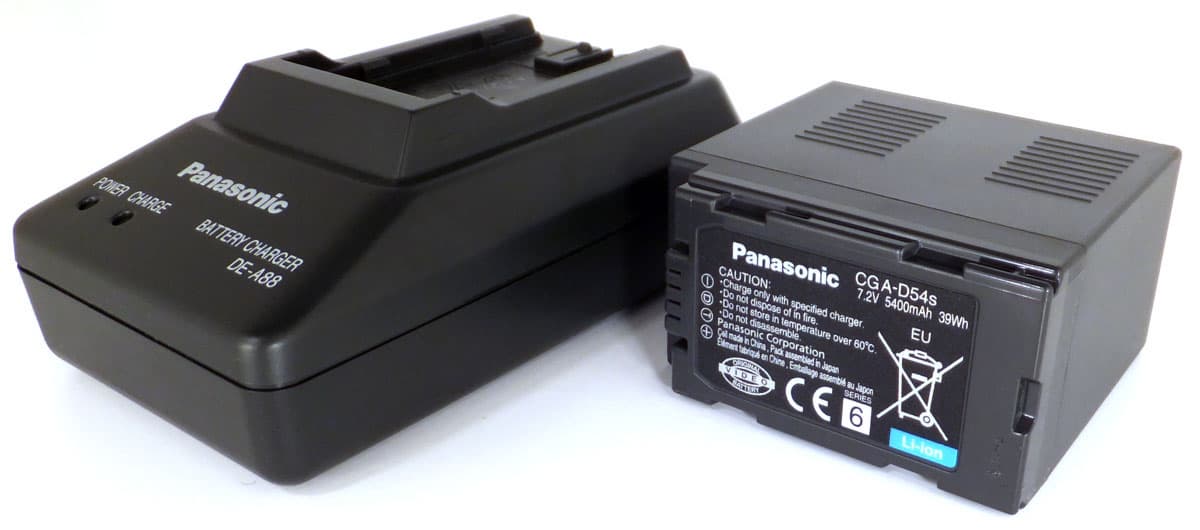

Прилагаемый аккумулятор подзаряжается только будучи вставленным в зарядное устройство. Батарея CG A-D54s ёмкостью 5400 мА·ч позволяет вести непрерывную запись до пяти часов в режиме 3D и до семи часов — в 2D-режиме. При тестировании камера записывала статичную картинку с выключенным ЖК-экраном (работал видоискатель) при комнатной температуре. Не следует забывать: в реальных условиях эксплуатации немалая часть энергии тратится на регулярное включение/выключение аппарата, задействование дополнительных механизмов, расходующих энергию (зум, стабилизатор), в режиме простоя или регулировки и т. д., что может сократить указанное время работы на треть. Нужно помнить и об окружающей температуре — при низких её значениях время работы аккумулятора также сокращается.

3D-видеокамера Panasonic HDC-Z10000

Основные технические характеристики видеокамеры приведены в таблице:

Параметр Значение
Объектив
  • фокусное расстояние
  • эквивалент 35 мм
  • диапазон диафрагм
  • диаметр фильтра
  • 2,84—28,4 мм (3D); 2,84—34,1 мм (2D)
  • 32—320 мм (3D); 29,8—368,8 мм (2D)
  • F1,5/2,7 (3D); F1,5/2,8 (2D)
  • нет
Датчик изображения
Два трёхматричных датчика MOS 1/4,1″ 9150 пикс (3050×3), эффективных для видео — 2,07 Mпикс (3D), 2,19 Мпикс (2D)
Габариты, вес
(Ш×В×Г) 145×195×350 мм, 1600 г без аккумулятора и карт памяти
Время съёмки от батареи, входящей в комплект
  • 3D: до 5 часов с закрытым ЖК-экраном
  • 2D: до 7 часов с закрытым ЖК-экраном
Носитель
карты памяти SD/SDHC/SDXC (класс 4 или выше)
Форматы видео
3D
MPEG-4 MVC/H.264 + звук Dolby Digital 5.1 либо Linear PCM стерео + текст PGS:
  • 1080/50i (макс. битрейт 28 Мбит/с)
  • 1080/25p (макс. битрейт 28 Мбит/с)
2D
MPEG-4 AVC/H.264 + звук Dolby Digital 5.1 либо Linear PCM стерео + текст PGS:
  • 1080/50p (макс. битрейт 28 Мбит/с)
  • 1080/25p (макс. битрейт 24 Мбит/с)
  • 1080/50i PH (макс. битрейт 24 Мбит/с)
  • 1080/50i HA (макс. битрейт 18 Мбит/с)
  • 1080/50i HE (макс. битрейт 18 Мбит/с)
Форматы фото
3D
MPO, 1920×1080
2D
JPEG, 2304×1296, 1920×1080
Оптический трансфокатор
  • 3D: 10х оптический зум
  • 2D: 12х оптический зум, 23x расширенный зум
Интерфейсы
  • композитный выход аудио/видео
  • компонентный видеовыход
  • HDMI
  • USB
  • два XLR-аудиовхода
  • выход на наушники
  • три коннектора для подключения устройств ДУ
  • вход адаптера питания
Прочие характеристики
  • сенсорный 3D ЖК-монитор 3,5″, 1,226 Мпикс
  • видоискатель 0,45″ EVF 1,226 Мпикс
  • Scene Custom: создание и сохранение в памяти камеры до шести пользовательских комбинаций настроек
  • семь пользовательских кнопок

Видео/фотосъёмка

Итак, мы имеем два объектива, фактически два глаза, которые смотрят в одну точку. Расстояние до этой точки сведения регулируется, как мы уже знаем, специальным колёсиком, изменяющим конвергенцию. Сейчас мы попытаемся рассмотреть особенности камеры, те, которые касаются сведения осей объективов. Точка конвергенции — это положение, которое становится плоскостью отсчета для 3D-видео. При просмотре 3D-изображения объект, расположенный ближе точки конвергенции, отображается перед экраном, а объект, расположенный дальше этой точки, отображается позади. Данная видеокамера позволяет изменять фокусное расстояние во время 3D-съёмки, однако вместе с зумом изменяется и точка конвергенции, а неправильно установленная точка может привести к неприятностям. Чтобы их избежать, следует пользоваться функцией 3D Guide, которая выводит на ЖК-экран соответствующую информацию, позволяющую контролировать процесс 3D-съёмки. Здесь присутствует текущее значение конвергенции (1), которое изменяется колёсиком на корпусе камеры, правее от этого значения выводится диапазон расстояний (2) для съёмки. При увеличении конвергенции (1) от 0 до 99 либо при изменении фокусного расстояния (3), изменяется и расстояние до точки конвергенции:

Во время 3D-съёмки необходимо постоянно отслеживать положение точки конвергенции и снимаемого объекта (объектов). Если объект находится вне указанных расстояний, смотреть такое видео будет решительно невозможно. В следующем ролике с помощью красно–сине-зелёных очков можно наблюдать подобный пример, когда оператор неудачно сместил точку конвергенции.

Если точка конвергенции выбрана правильно, то во время съёмки оператор вполне свободно может использовать зум.

Следует помнить, что минимальное фокусное расстояние у данной камеры не всегда одинаково. При съёмке в 3D-режиме оно составляет 30 сантиметров, но в обычном 2D это расстояние сокращается почти вдесятеро, до 3,5 см.

Вышеупомянутый 3D Guide имеет ещё одну немаловажную функцию. Он умеет сигнализировать об ошибке путём изменения цвета своих показаний. Так, если во время съёмки камера автоматически сфокусируется на объекте, находящемся далеко от точки конвергенции, то цифры 3D Guide, указывающие диапазон расстояний, приобретут красный цвет. Но, стоит покрутить колёсико, исправив значение конвергенции, как цифры вновь станут белыми — следовательно, всё в порядке.

Видеокамера оснащена оптической системой стабилизации изображения, вдобавок к ней присутствует и электронный стабилизатор, усиливающий действие оптического. Этот второй электронный стабилизатор работает лишь при съёмке в 2D-режиме, но, как правило, хватает и одного оптического. Следующий ролик демонстрирует его великолепную работу:

Качество съёмки в полностью автоматическом режиме и в условиях слабого освещения откровенно порадовало. Отличная чувствительность, минимум шума, практически не ошибающийся автофокус, но, главное, — безупречная работа автоматики, отвечающей за правильный баланс белого. В столь сложных условиях, когда, казалось бы, непременно требуется ручная настройка баланса белого, камера прекрасно справилась и без помощи оператора.

Скачать 1-й ролик Скачать 2-й ролик

Перейдём к нормальному освещению, чуть-чуть подпорченному облаками. При панорамировании неизбежно возникает небольшая замыленность контуров объектов, что, впрочем, не вызывает удивления. Внимательный глаз также определит наличие слабо выраженного эффекта роллинг-шаттер, проявляющегося на контурах движущихся автомобилей. Но это также неизбежно, ведь в камере используются MOS-матрицы.

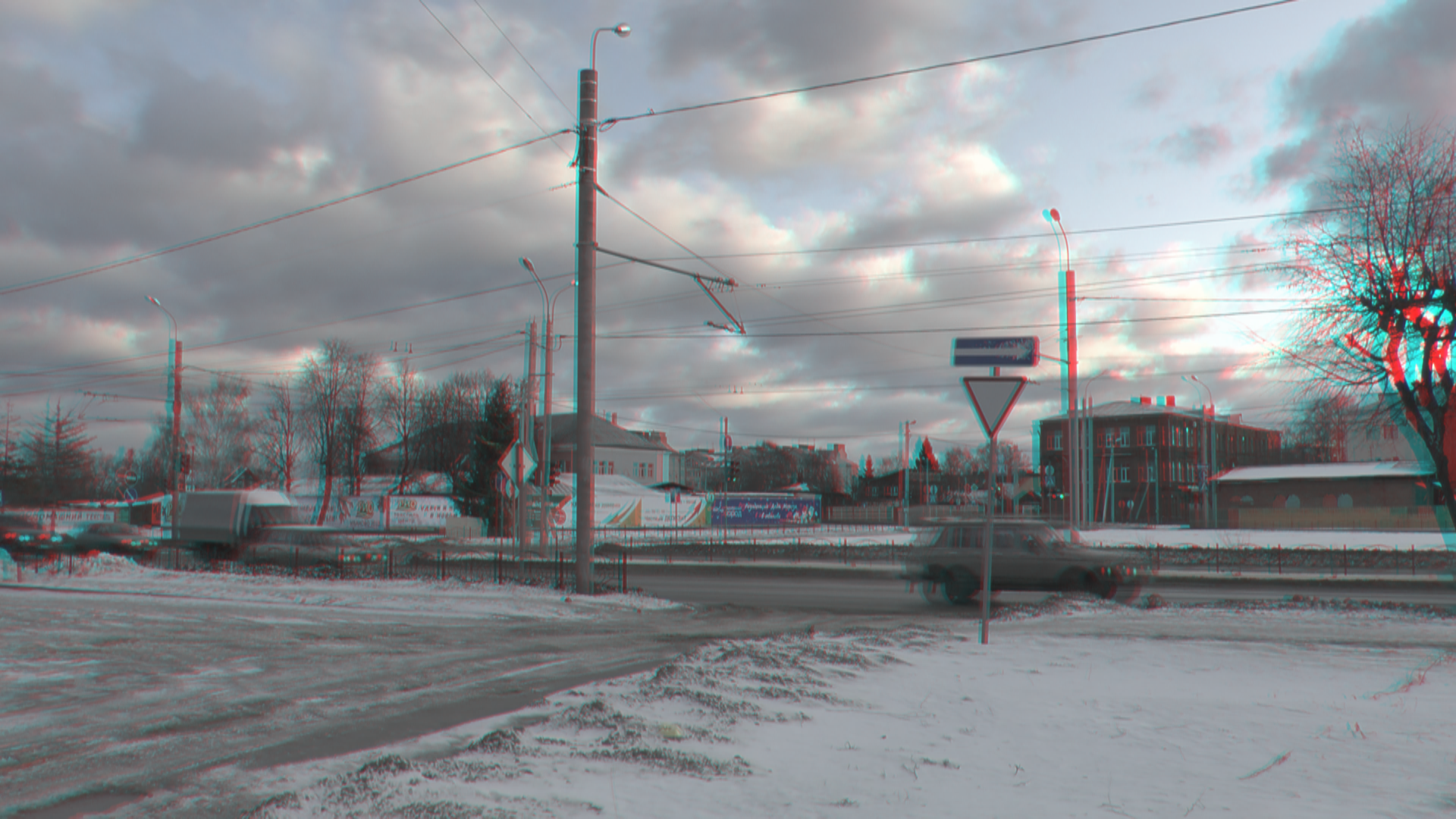

Ниже приведены стоп-кадры, созданные из съёмок в разных видеорежимах. С помощью этих кадров и прилагаемых роликов нетрудно составить впечатление о разнице между тем или иным режимом съёмки.

3D 50i 28 Мбит/с (ролик) 3D 25p 28 Мбит/с (ролик) 2D 50p 28 Мбит/с (ролик)
2D 25p 24 Мбит/с (ролик) 2D 50i PH 24 Мбит/с (ролик) 2D 50i HA 18 Мбит/с (ролик) 2D 50i HE 18 Мбит/с (ролик)

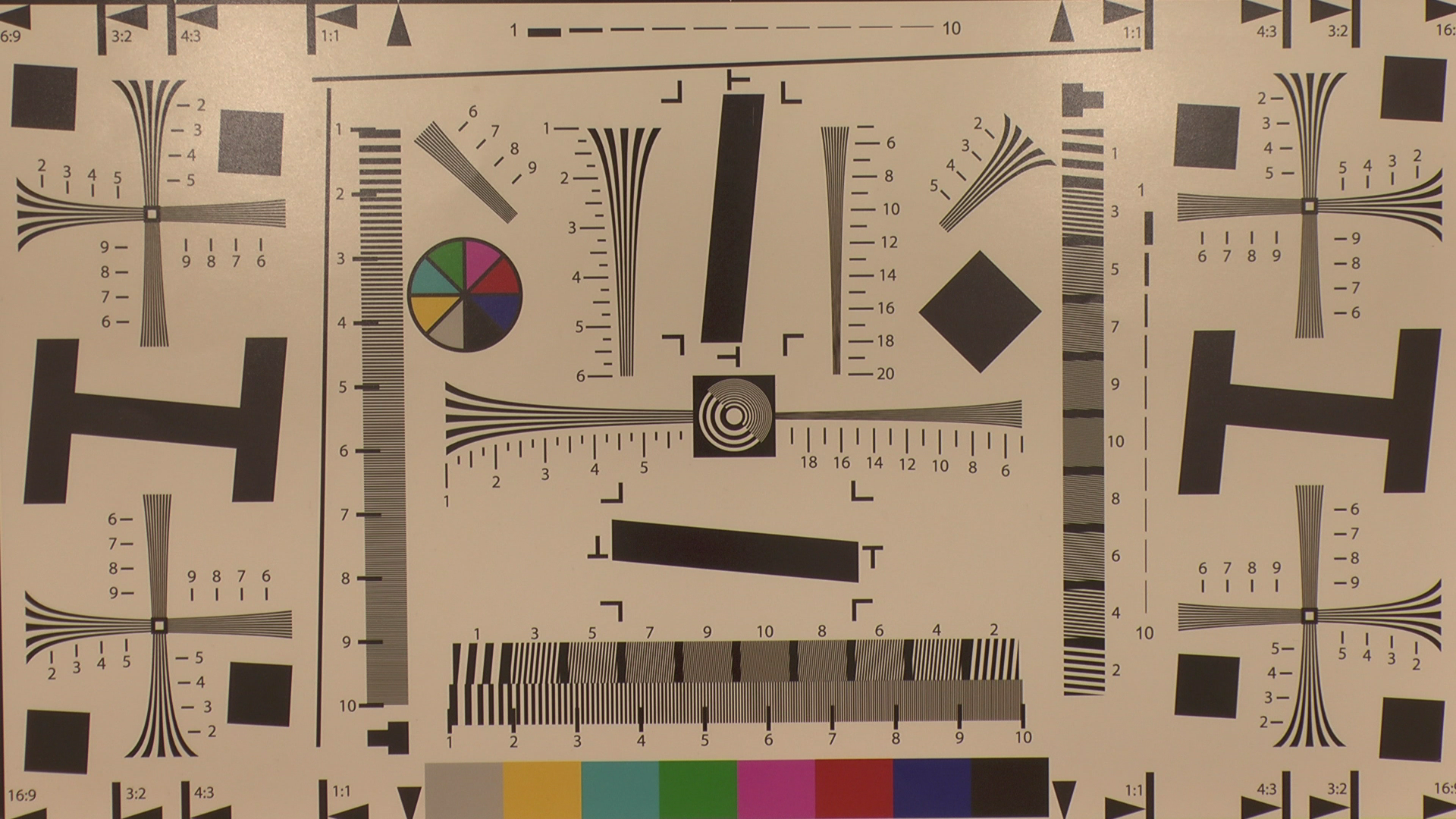

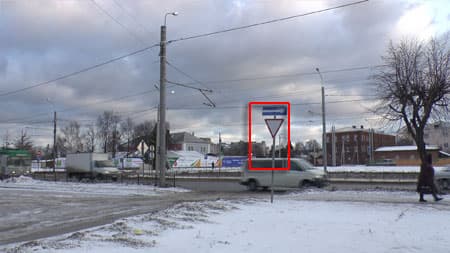

Измерить детализацию в 3D-режиме — задачка нетривиальная. С 2D всё гораздо проще, тут любой заметит, как она, детализация, падает от режима 50p к самому экономичному интерлейсному режиму с максимальным битрейтом 18 Мбит/сек. Кстати говоря, читателю может показаться, что в 3D-режимах камере требуется больше света, нежели для съёмки в 2D (первые два кадра выглядят темнее остальных, снятых в 2D режиме). Но дело в другом: штормовой ветер с такой скоростью гнал плотные облака, что уровень освещённости при съёмке менялся каждую минуту, если не чаще. На самом деле яркость получающегося видео одинакова в 2D- и 3D-режимах, в этом мы убедимся позже, при съёмке в искусственных условиях, где нет ветра, облаков и любопытных прохожих.

Рассматриваемая видеокамера, будучи более функциональной, чем обыкновенная любительская, позволяет сохранять в ячейках памяти пользовательские настройки. Совокупность этих настроек фиксируется в виде предустановок, именуемых сценами (Scene). Всего таких предустановок в камере шесть. В следующем ролике можно видеть результат работы этих пресетов (использовались заводские настройки сцен).

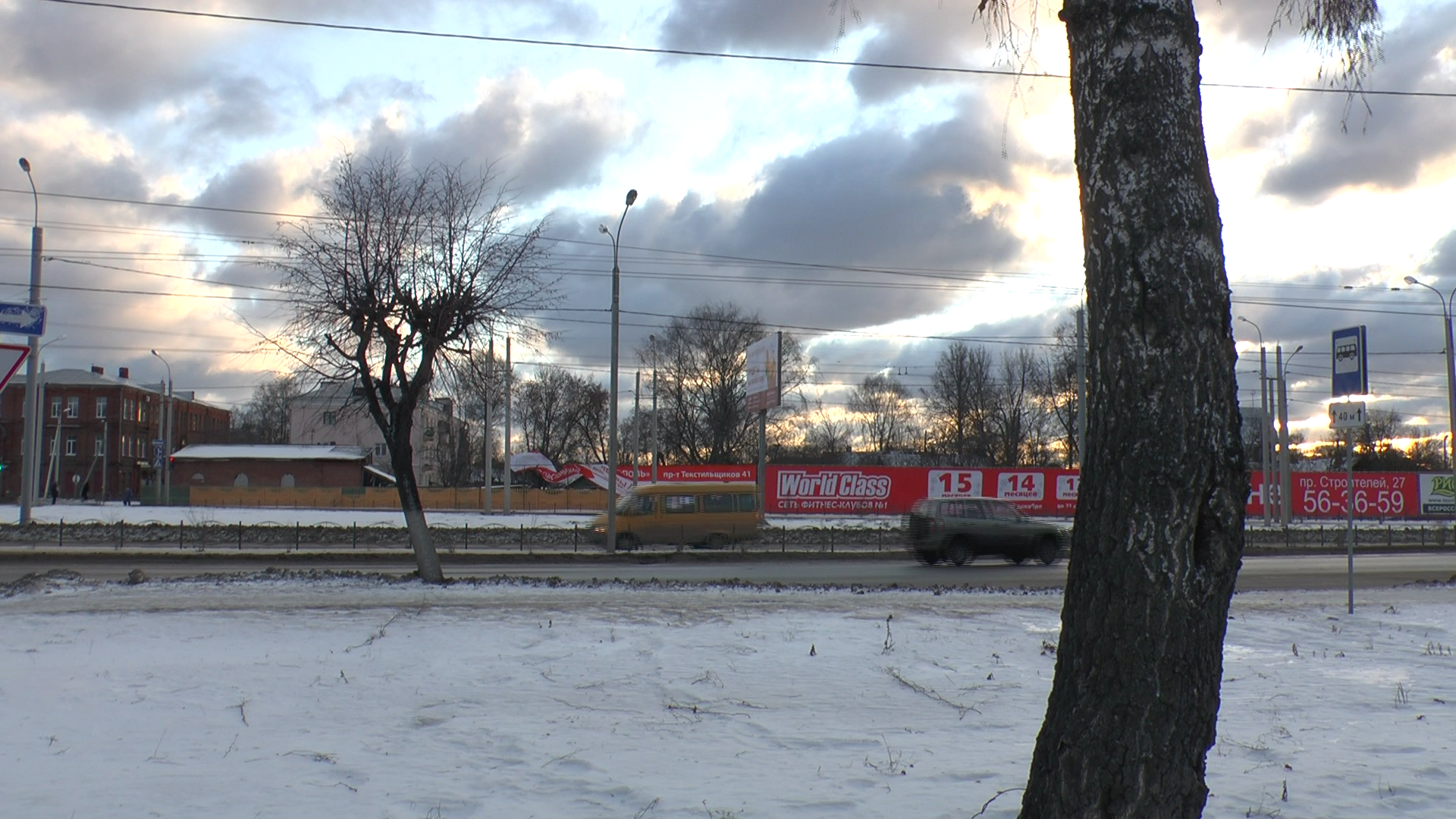

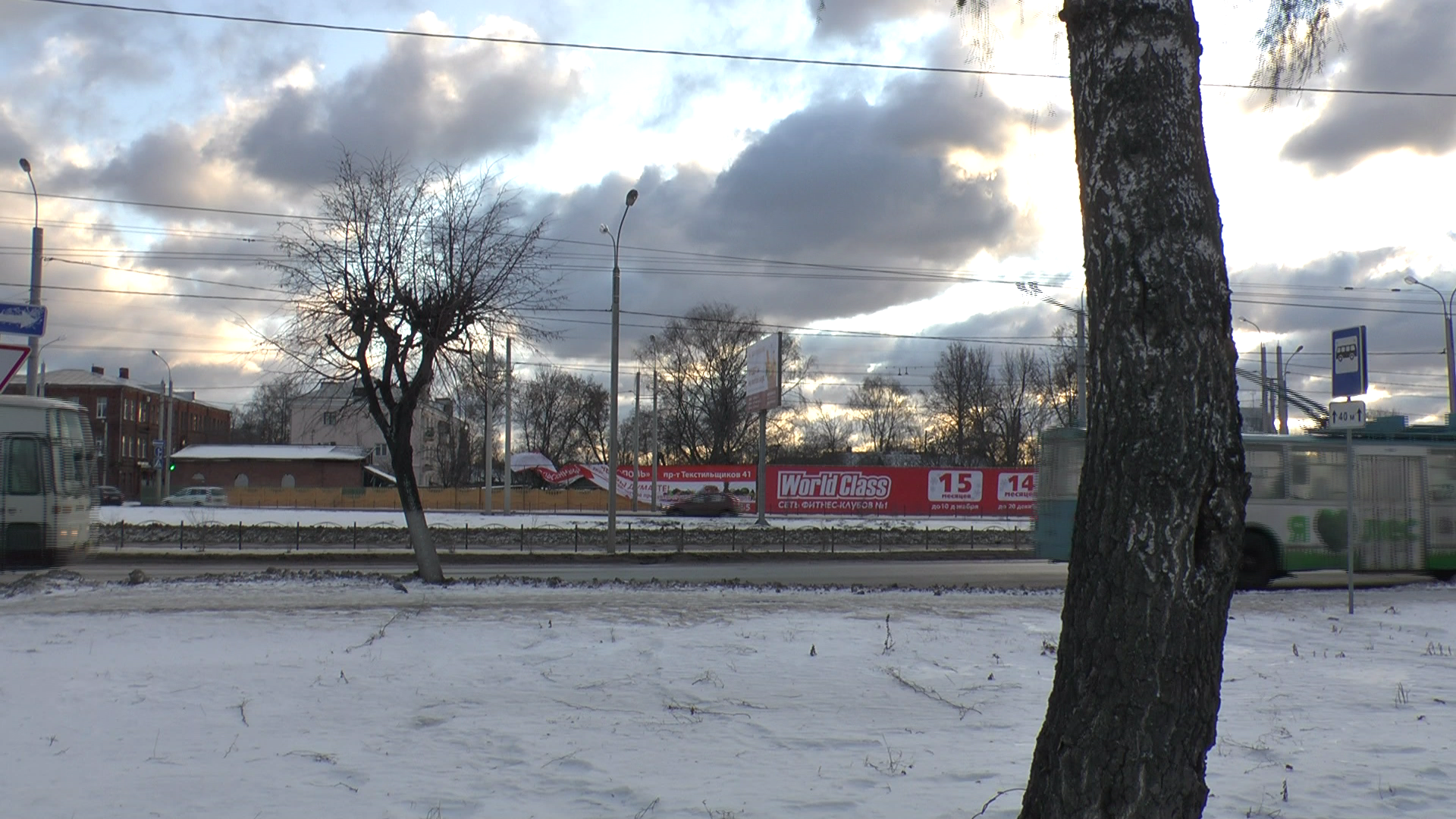

Scene 1 Scene 2 Scene 3 Scene 4 Scene 5 Scene 6

Параметры этих сцен, как уже было сказано, созданы и запрограммированы при изготовлении камеры и предназначены для таких стандартных условий и задач, как съёмка при флуоресцентном освещении, получение детализированной и насыщенной картинки, имитация киноплёнки и т. д. Эти параметры сцен легко изменить. Для этого нужно всего лишь модифицировать любые из доступных параметров (детализация, цветность, температура, гамма и прочие настройки), и установки данной текущей сцены сохранятся автоматически. При надобности «умолчальные» настройки всех шести сцен восстанавливаются путём сброса настроек камеры до заводских.

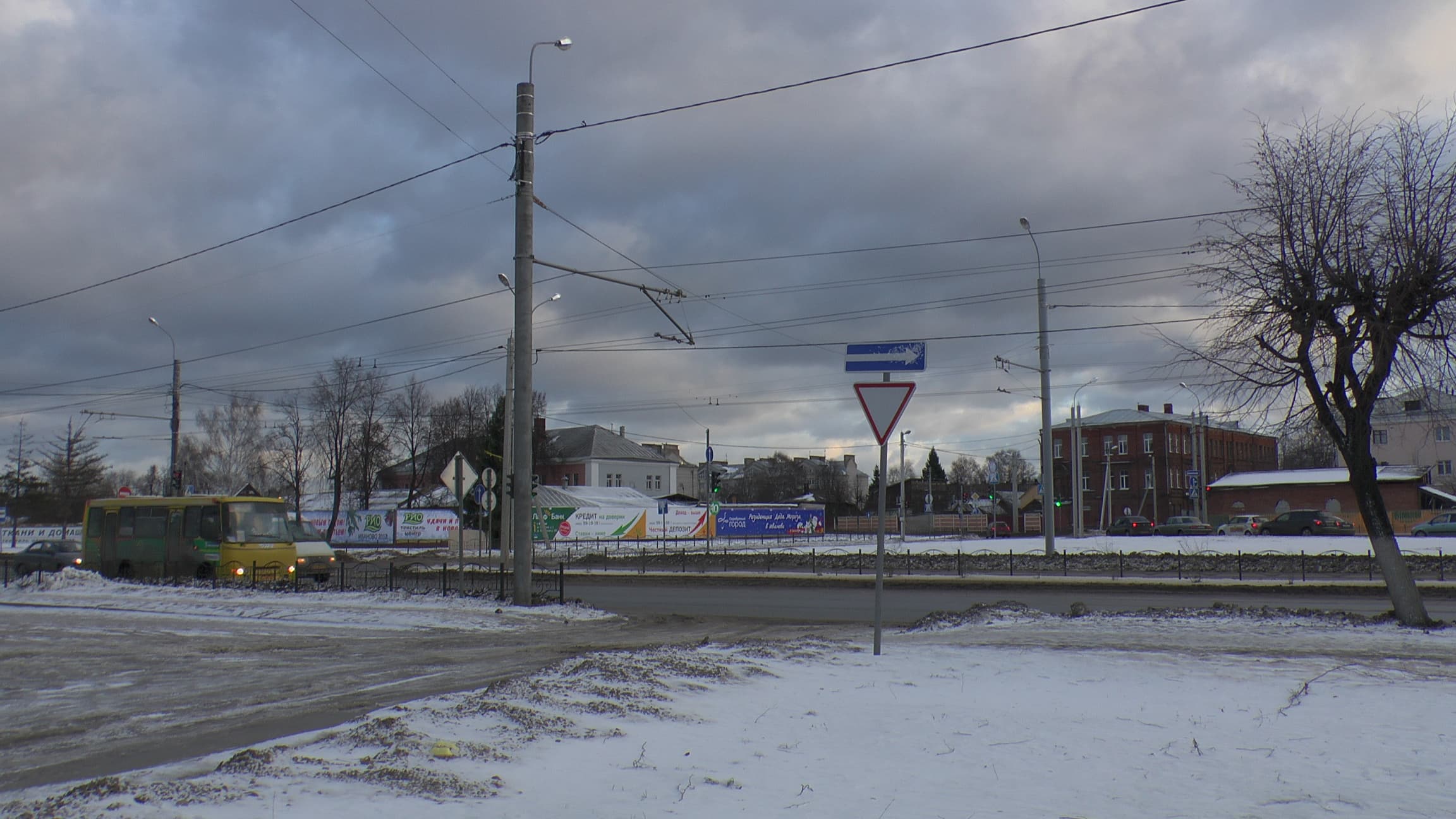

Видеокамера создаёт фотоснимки в режимах 2D (JPG) и 3D (MPO), при этом в 2D-режиме пользователю доступно два размера фотографий. Фотосъёмка в 3D доступна лишь в одном разрешении, являющемся «родным» для видеокамеры — 1920×1080.

2304×1296 JPG 1920×1080 JPG 1920×1080 MPO

Данные фотографии напоминают стоп-кадр из видео. В сущности, это он и есть. Для печати такие снимки вряд ли пригодны, но для использования в последующем монтаже — почему бы и нет?

Прилагаемое ПО

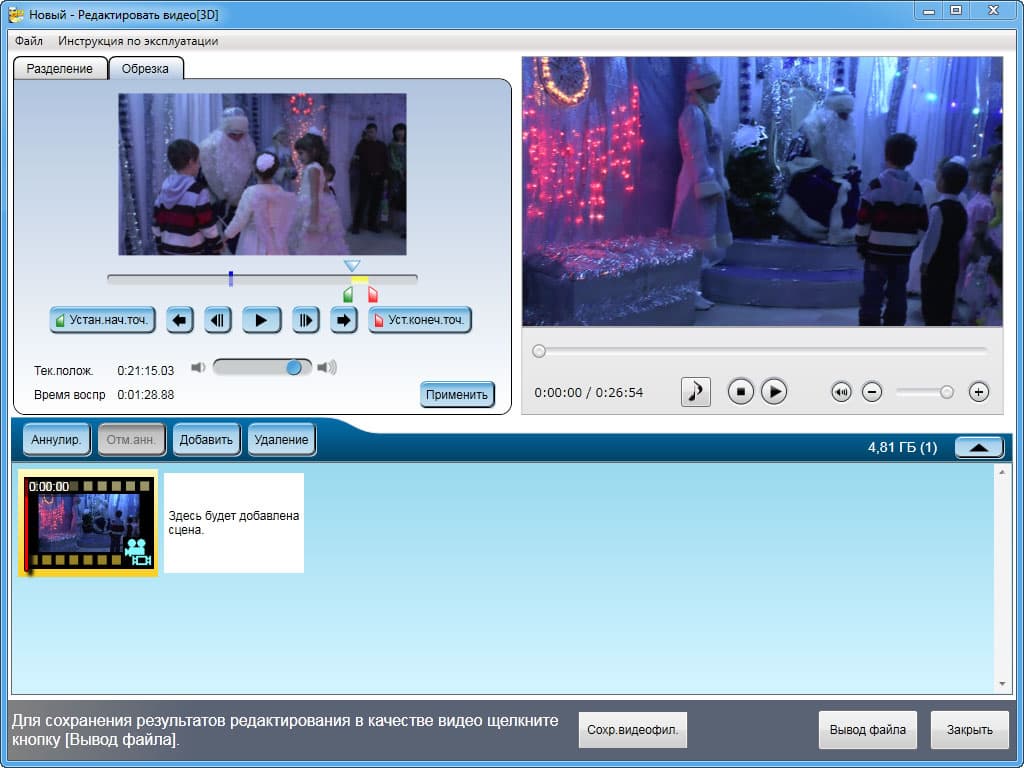

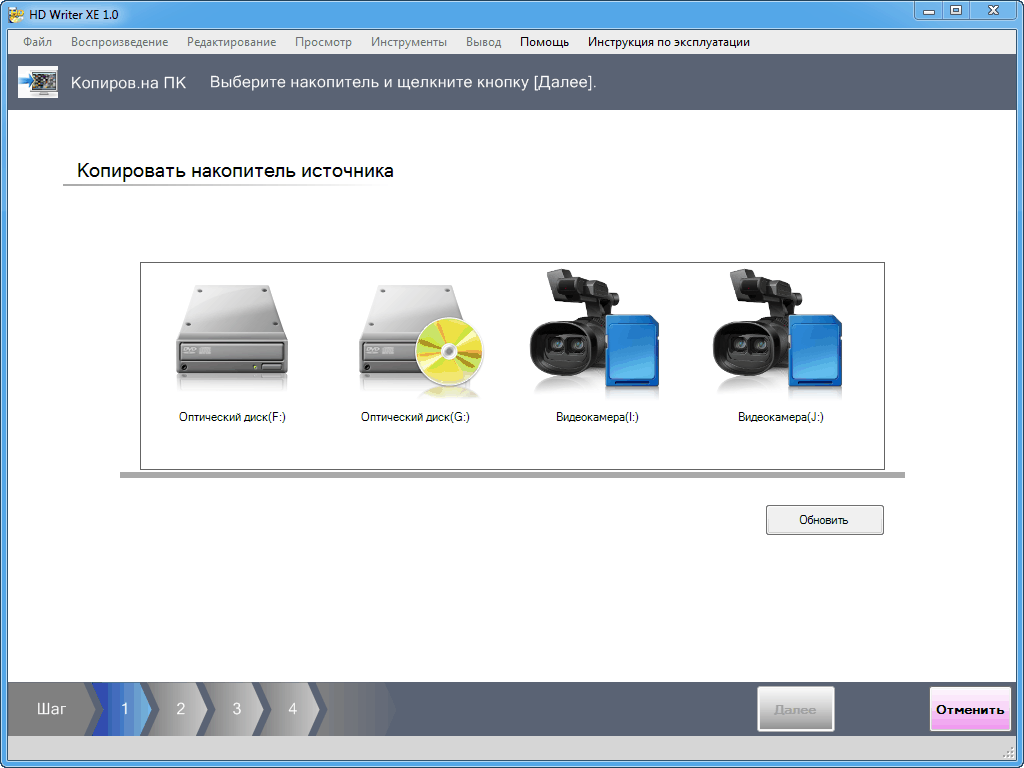

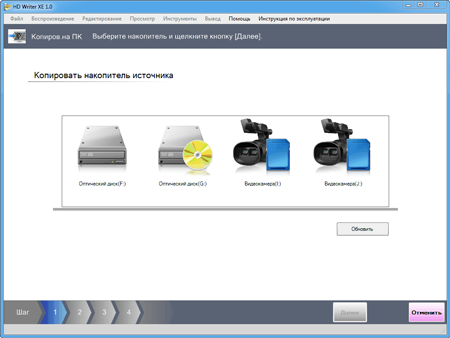

На прилагаемом компакт-диске имеется дистрибутив программы HD Writer XE версии 1.0. Эта версия, в отличие от прошлых, умеет работать с форматом MVC. Во всём остальном XE ничем не отличается от AE и прочих. Для импорта в программу материала ей по-прежнему требуется не только собственно материал (видео или фото), но и все сопутствующие им служебные файлы. Таким образом, импорт возможен лишь при подключении камеры к ПК либо карты памяти, но при условии, что файлы на этой карте никоим образом не модифицировались пользователем.

К сожалению, программа так и не научилась отображать видео в 3D-режиме. Даже при наличии нужного оборудования (монитора с поддержкой 3D), видео здесь отображается исключительно в плоском 2D-режиме. Как во время просмотра снятого материала, так и при его редактировании (правда, назвать несложную обрезку монтажом язык не поворачивается).

Что ж, зато HD Writer умеет резать видео без перекодирования, чем мы и воспользовались при подготовке некоторых роликов для настоящего обзора. Хотя и при обычной резке имеется один недостаток: вновь созданный программой файл отличается от оригинального отсутствием потока субтитров SRT, который вшит в оригинальный файл.

Сравнительное тестирование в одинаковых условиях

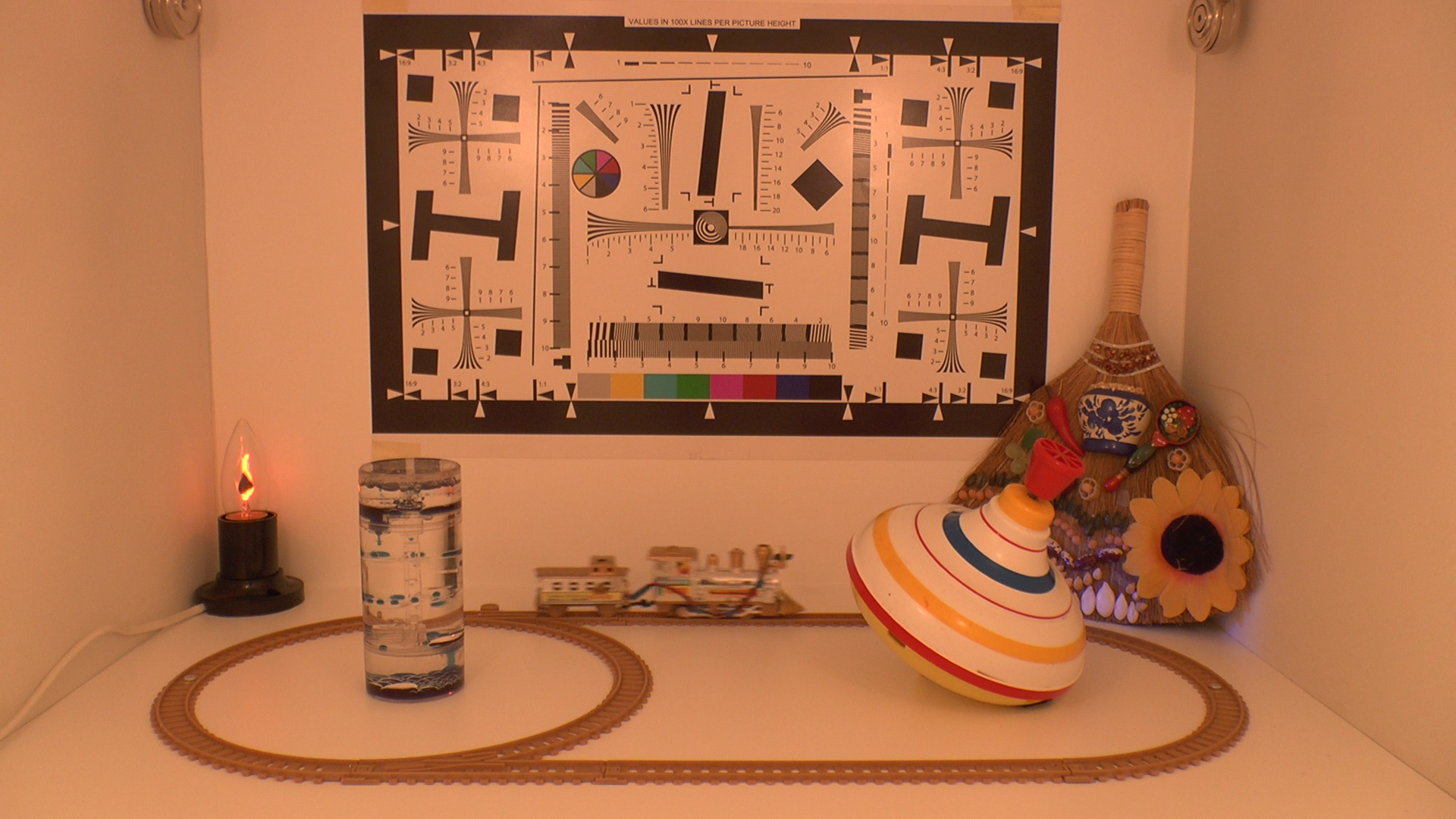

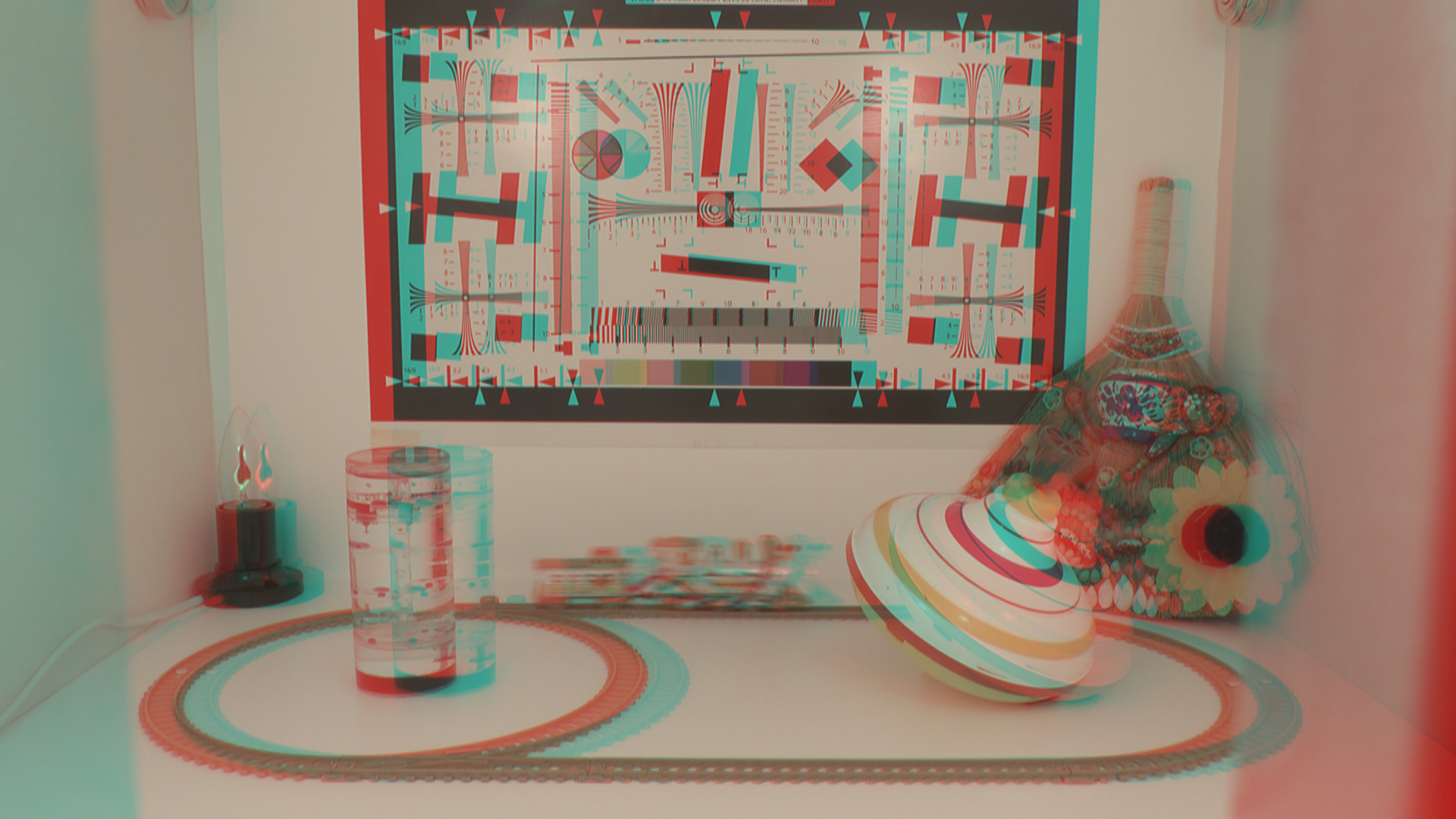

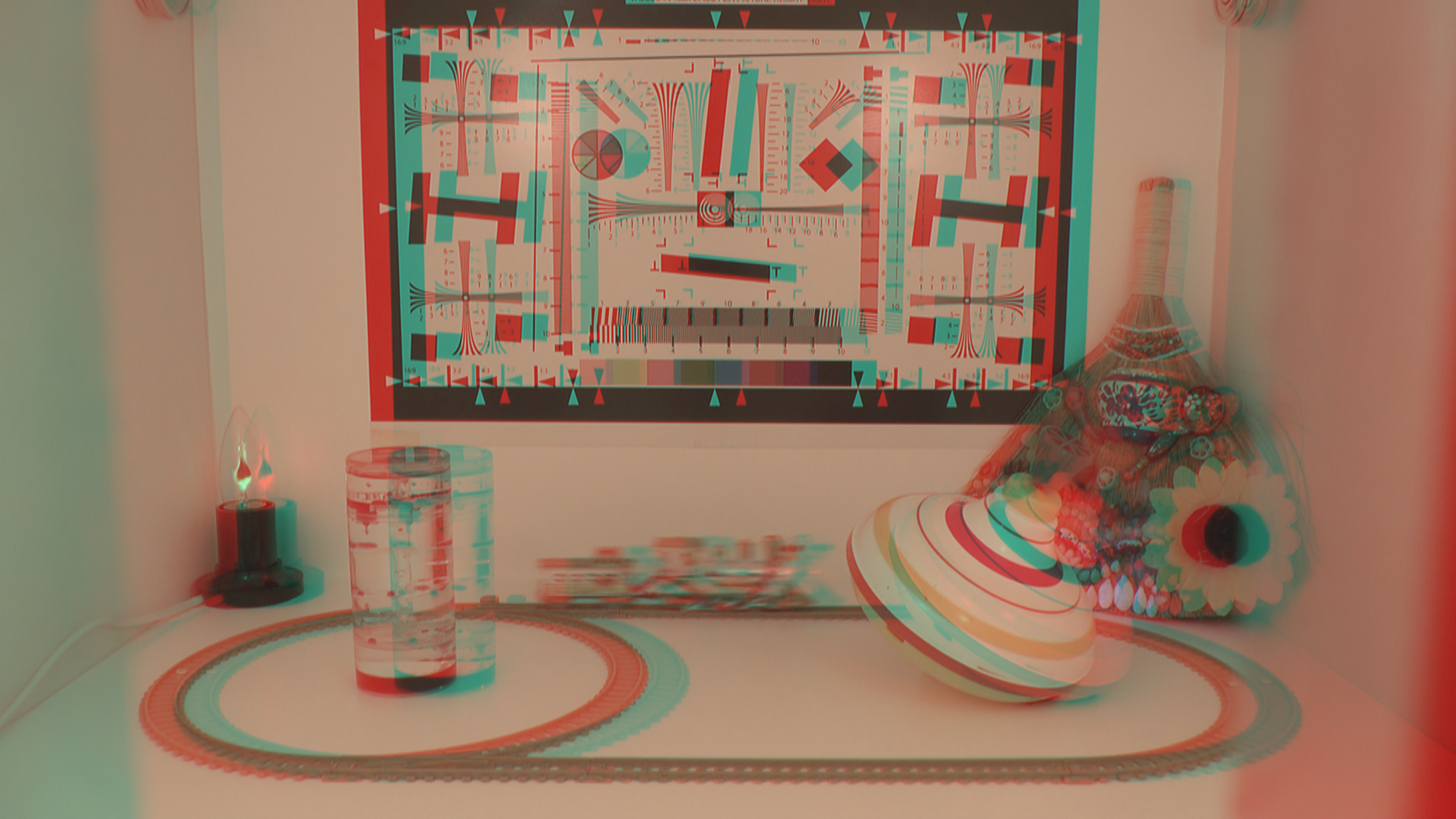

Данное тестирование проводится согласно опубликованной методике в целях установления чувствительности видеокамеры в неизменяемых условиях, а также для определения относительной чёткости выдаваемой картинки; результаты этих тестов аккумулируются на странице со сравнением протестированных камер.

2D 3D

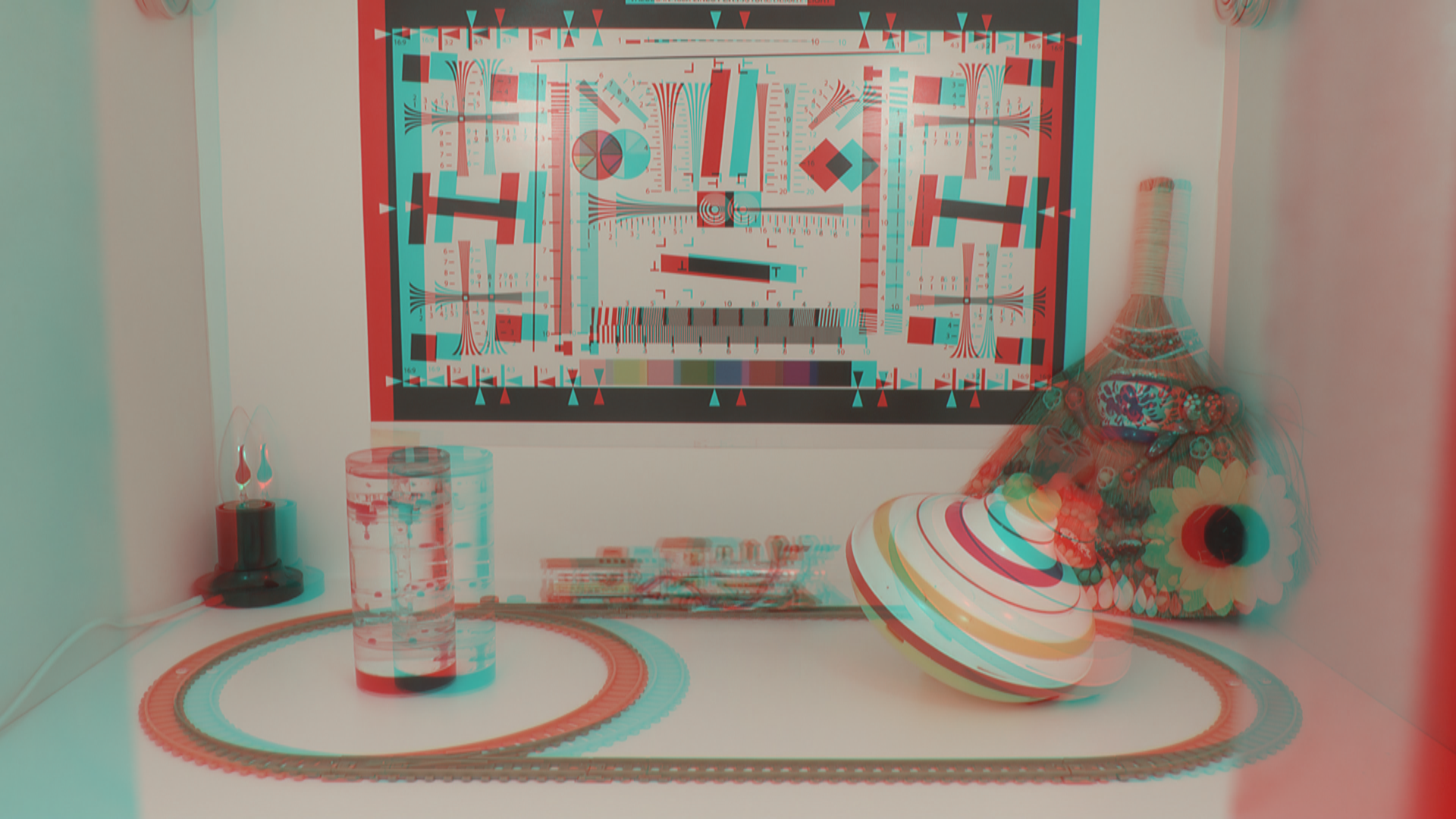

Видео, 700 люкс Видео, 700 люкс

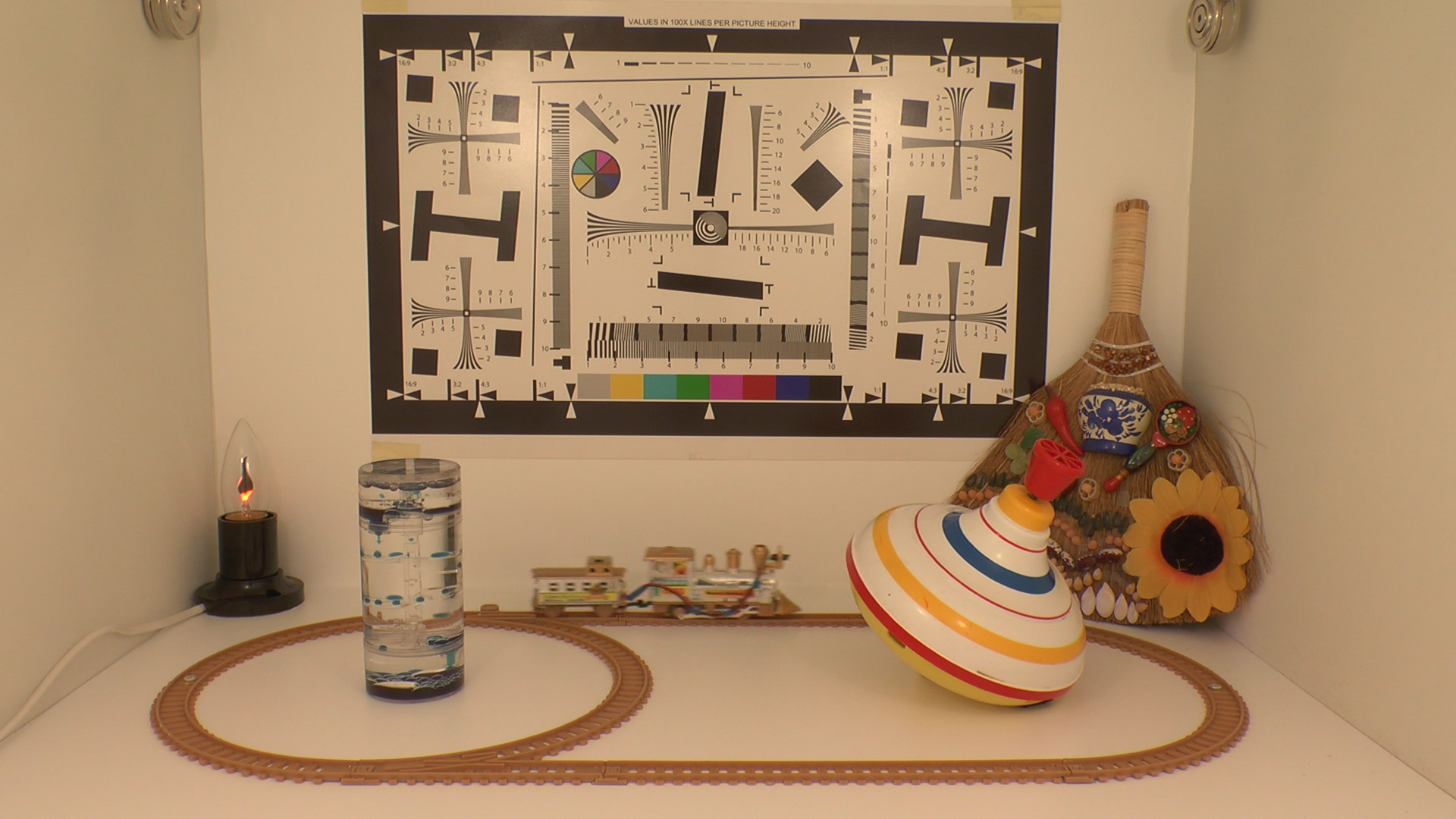

Видео, 260 люкс Видео, 260 люкс

Видео, 20 люкс Видео, 20 люкс

Видео, 5 люкс Видео, 5 люкс

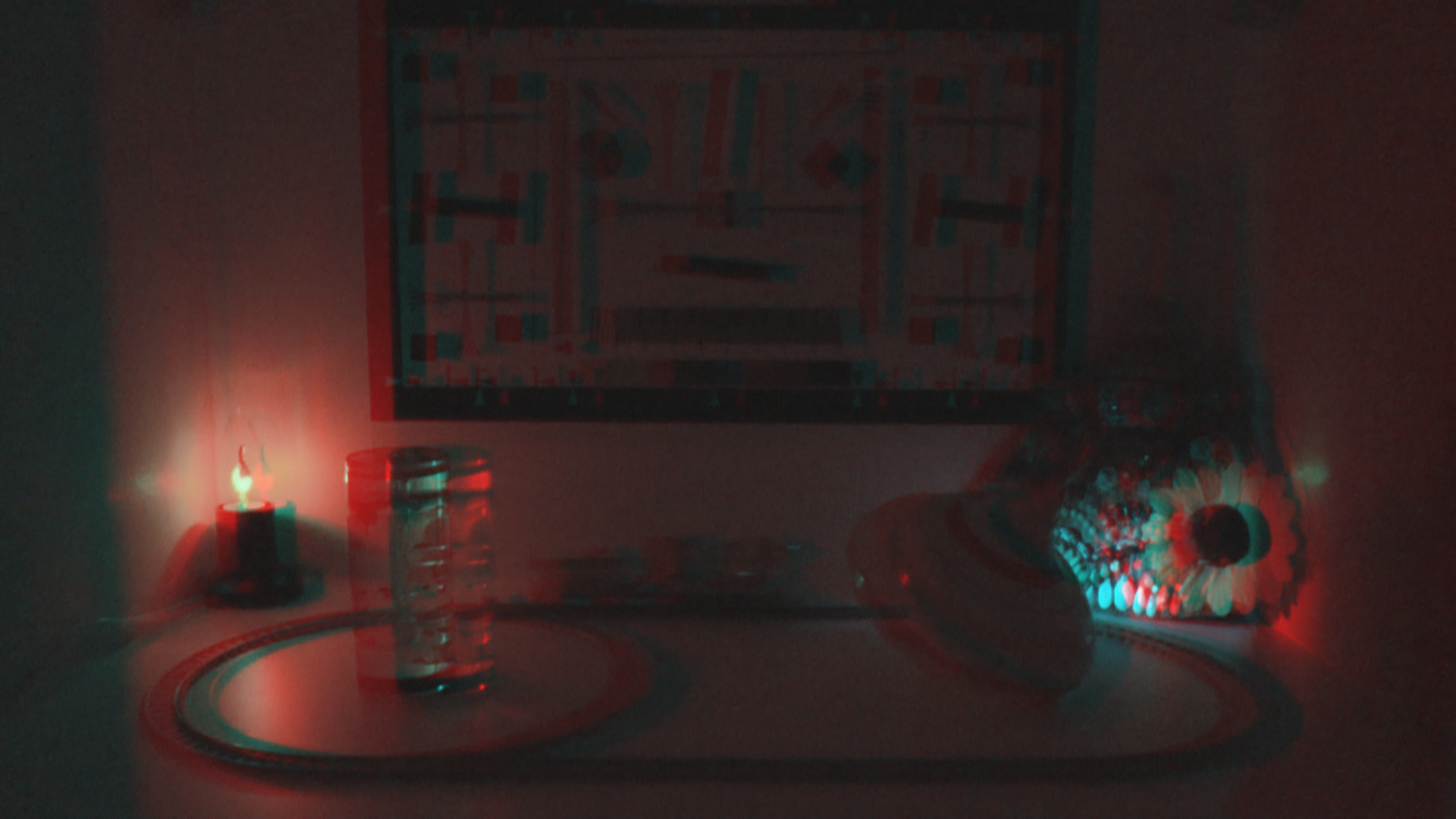

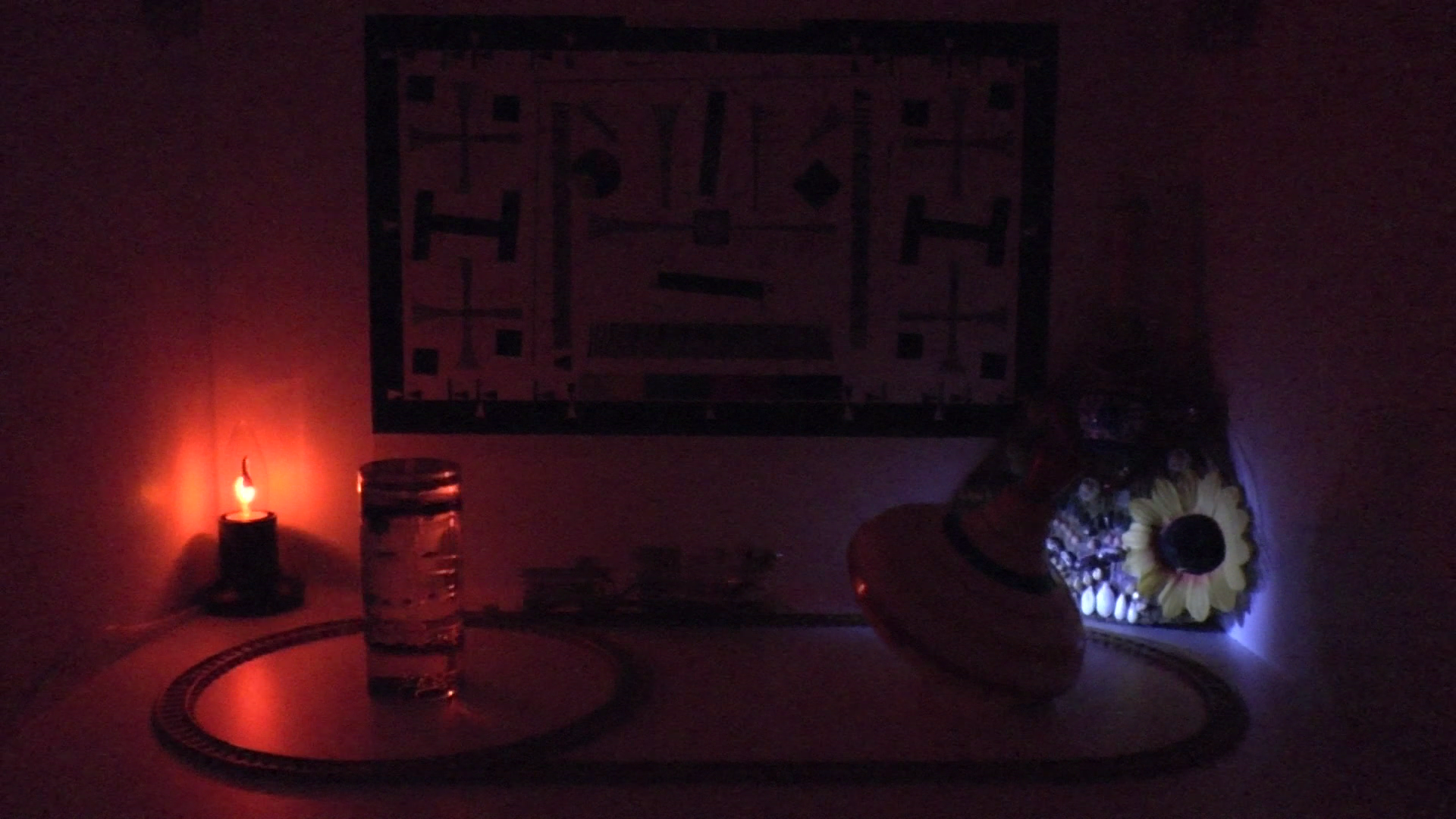

Видео, <1 люкс Видео, <1 люкс

Видео, 1000 люкс Видео, 1000 люкс

Во время съёмки в тестовом боксе пригодилось умение видеокамеры фокусироваться в 3D-режиме на предметах, находящихся менее чем в полуметре от объективов. Красноватая картинка при слабом освещении — это последствия работы автоматического баланса белого, ведь лампы накаливания и в самом деле «краснят». Действительное разрешение видеокамеры составляет не менее тысячи линий, что очень неплохо.

Выводы

Длительное время работы от прилагаемой батареи, наличие большого количества настроек и органов управления, отличная работа автоматики, возможность подключения нескольких источников звука и средств дистанционного контроля — трудно перечислить все достоинства камеры. Чтобы оценить хотя бы половину её возможностей, потребуется немало времени практической работы. Другими словами, съёмок, причём в самых разных условиях, и желательно с использованием всех тех аксессуаров, подключение которых поддерживает видеокамера.
