3D-видеокамера JVC GS-TD1

1355

Эта видеокамера — вторая по счёту из обозревавшихся в нашем разделе, имеющая возможность съёмки в режиме 3D. Первый колокольчик прозвенел давным-давно, ещё год назад. Первая любительская 3D-видеокамера имела один существенный изъян: проецирование стереопары через оптическую насадку. Зато она была первая. В отличие от упомянутого аппарата, рассматриваемая 3D-видеокамера JVC представляет собой, по сути, тандем из двух синхронизированных камкордеров. Но не появились ли здесь другие недостатки?

Конструкция, технические характеристики

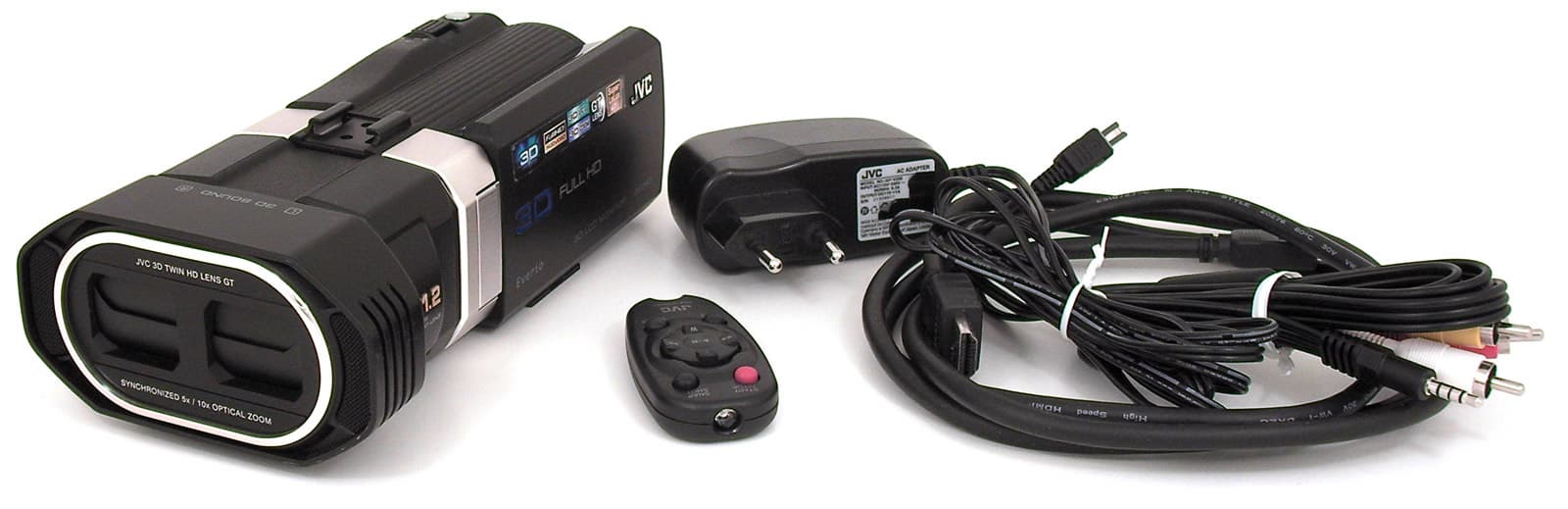

Видеокамера комплектуется адаптером питания, ИК-пультом управления, композитным аудио/видеокабелем, HDMI-кабелем, USB-кабелем, инструкцией и компакт-диском с программным обеспечением.

3D-видеокамера JVC GS-TD1

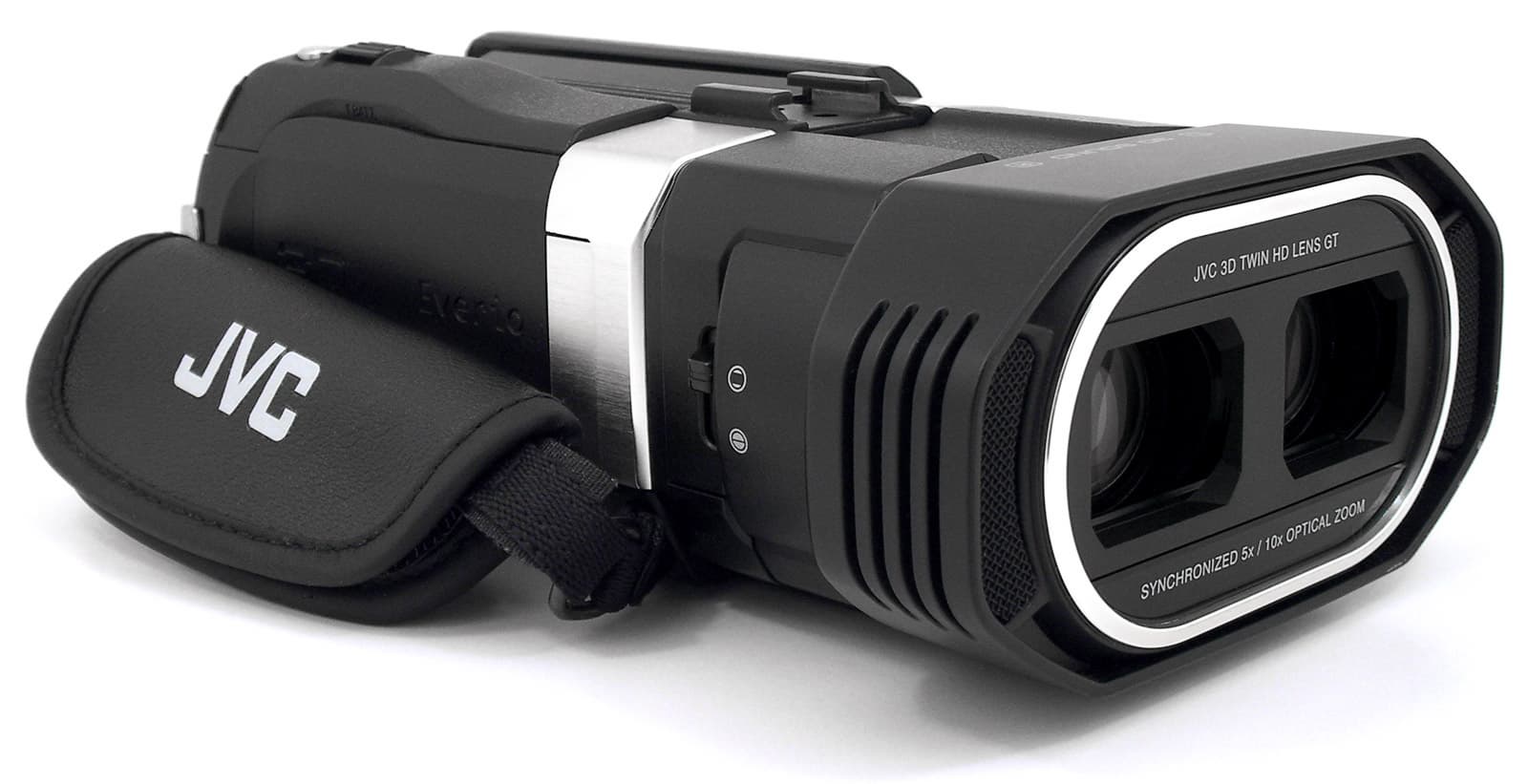

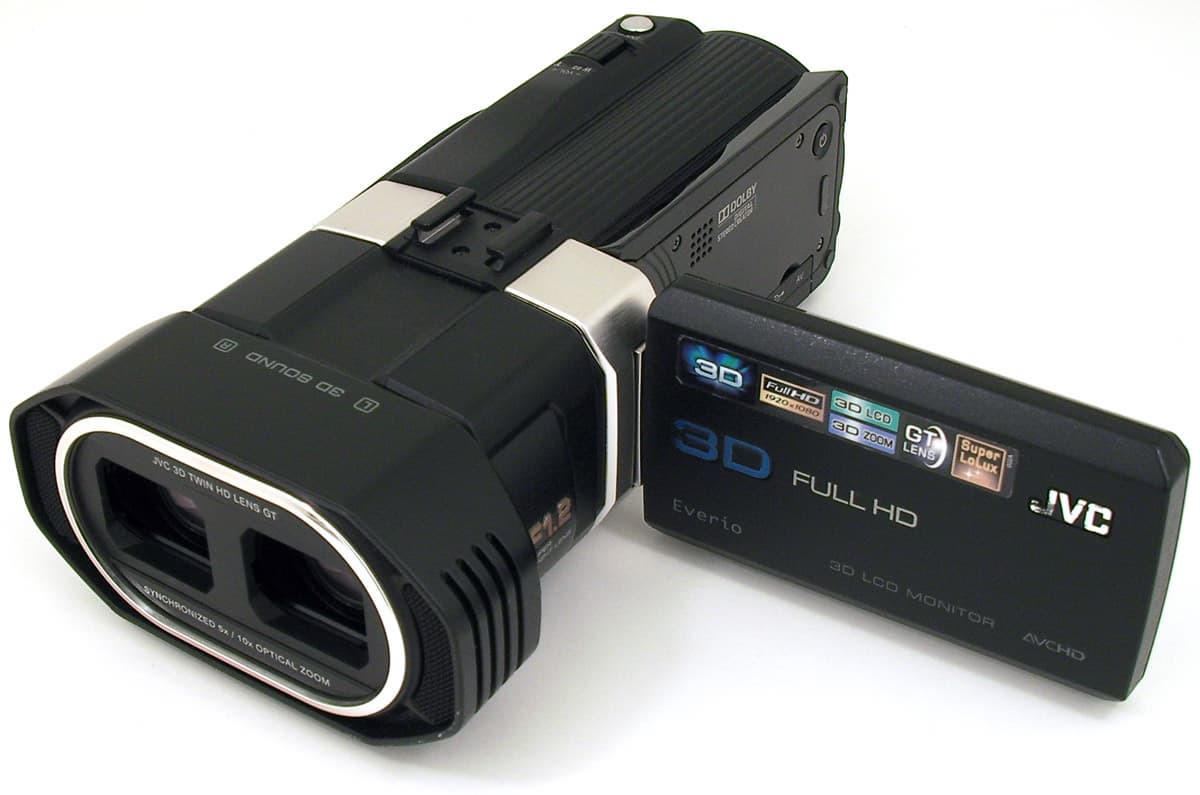

Как уже говорилось, данная видеокамера — суть две видеокамеры, объединённые в одном корпусе. Аппарат оснащён системой оптической стабилизации осей (Optical Axis Automatic Stabilization System), которая синхронизирует работу двух оптических систем, левой и правой. Проще говоря, при стереосъёмке камера не будет «косить» глазами в разные стороны. То же относится и к фокусировке: левый и правый объективы синхронно фокусируются на одинаковое расстояние. Благодаря этой системе зум возможен даже во время стереосъёмки. Правда, в отличие от штатного «одноглазового» 10-кратного зума, в 3D-режиме он составляет 5x. При съёмке в 2D-режиме вся правая часть (оптическая система, матрица) отключается, «засыпает». Работающим остаётся только левый глаз.

3D-видеокамера JVC GS-TD1

Шторки, защищающие объективы, открываются и закрываются вручную с помощью рычажка. Под металлическими решётками в передней части камеры и под рёбрами, имеющимися по бокам пластмассовой окантовки объективов, находится стереомикрофонная система. Под объективами, за вставкой из чёрного стекла, спрятан инфракрасный датчик, принимающий сигналы пульта управления.

На серебристом ободе, в верхней части корпуса, расположен «холодный» башмак для крепления аксессуаров.

3D-видеокамера JVC GS-TD1

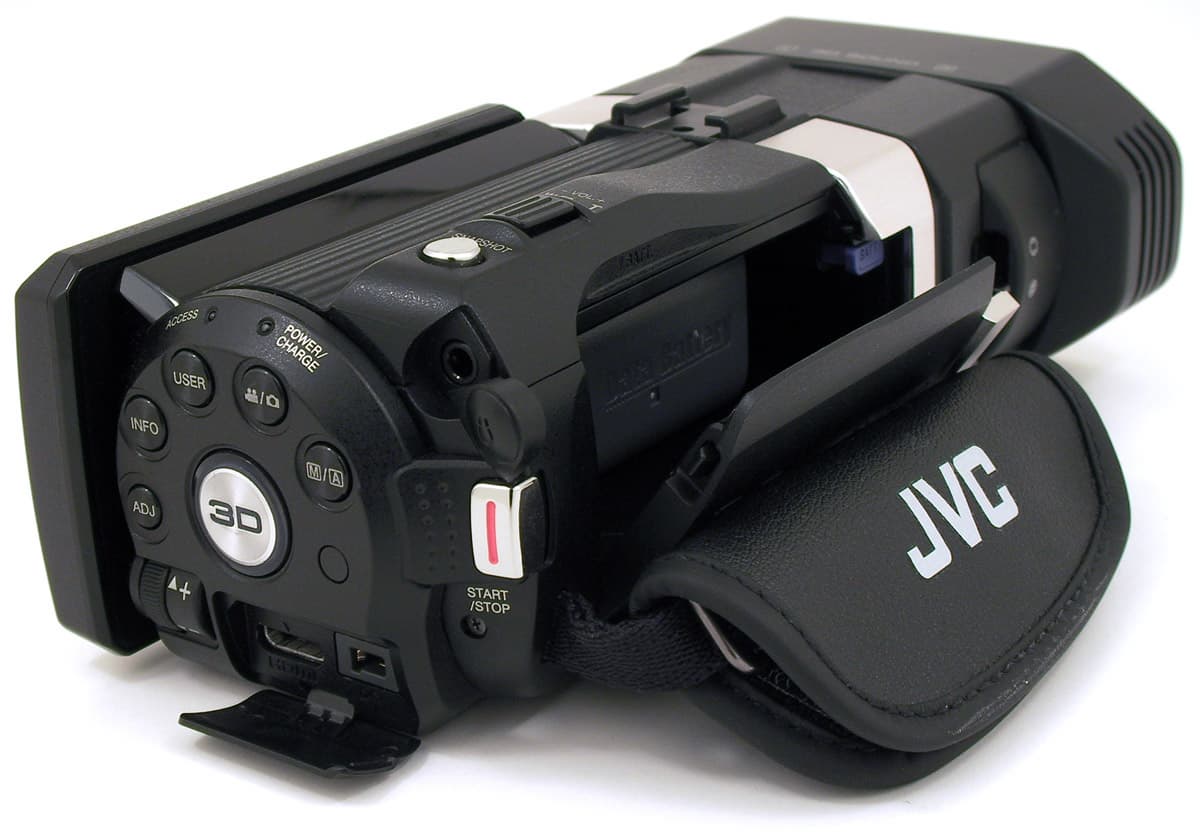

С первого взгляда и не поймёшь, куда тут запрятан аккумулятор. Оказывается, он внутри корпуса! Если откинуть боковую крышку, мы увидим пустой контейнер с габаритами 7×3,5×5 сантиметров (Ширина × Высота × Глубина). Комплектный аккумулятор установлен в этот контейнер так глубоко, что места остаётся вполне достаточно для хранения каких-то мелких вещей, скажем, заначки или нескольких флэшек.

В комплекте с камерой имеется аккумулятор BN-VF815U ёмкостью 1460 мА·ч 7,2 В. Эта батарея позволяет вести непрерывную видеозапись в течение 117 минут в 3D-режиме и до 182 минут — в 2D. Видите, как падает время работы от аккумулятора в 3D-режиме? Всё правильно, ведь вторую (правую) матрицу и оптическую систему надо чем-то питать.

3D-видеокамера JVC GS-TD1

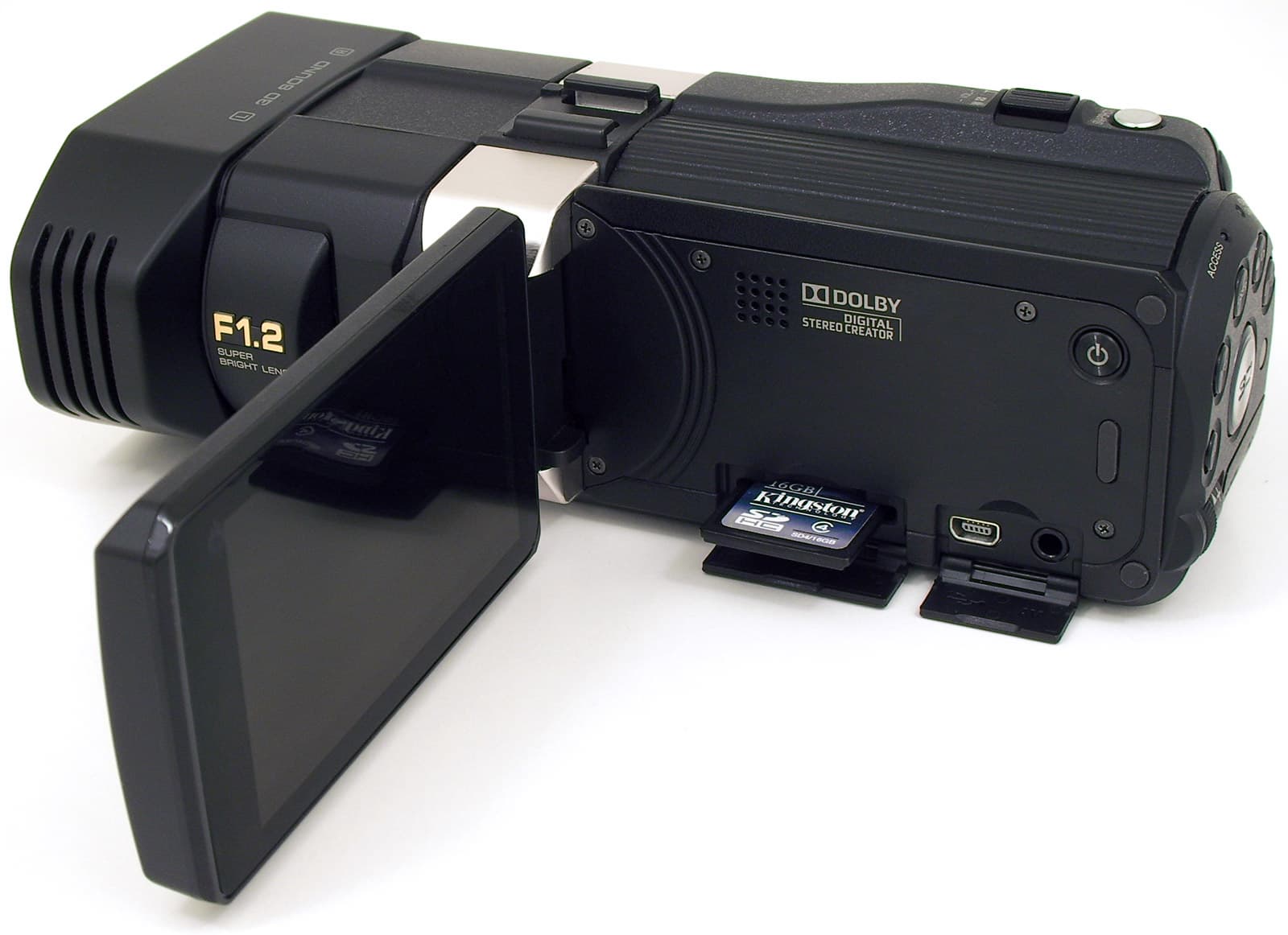

Ближе к торцу камеры в корпусе имеется прикрытый пластиковой заглушкой выход на наушники, а внизу, под откидывающейся крышкой, — HDMI-выход и разъём для подключения адаптера питания. Здесь же, на торце, имеется второй инфракрасный датчик, улавливающий сигналы пульта управления.

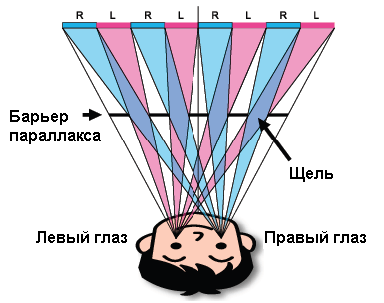

Камера оснащена 3,5-дюймовым сенсорным 3D-дисплеем, позволяющим наблюдать 3D-эффект невооружённым глазом. Точнее, глазами. Ведь одним-то глазом объём увидеть невозможно. Объём этот виден не всегда, а лишь при определённом угле зрения, который можно отыскать экспериментальным путём. Точно так же вели себя древние стереокартинки и открытки, выпускавшиеся в 70-х годах прошлого века — помните такие? В этих открытках использовалась лентикулярная плёнка с микроскопическими растровыми линзами, благодаря которым можно было наблюдать стереоэффект, слегка отклоняя картинку. Похожим образом устроен и экран нашей камеры.

3D-видеокамера JVC GS-TD1

Если же камера работает в 2D-режиме, то экран переключается в обычный, «плоский» режим отображения картинки. Но есть у этого экрана один существенный недостаток. При переключении в 3D-режим яркость его порядком падает. Если в 2D-режиме картинка на экране отчётливо видна даже солнечным днём, то в трёхмерном режиме при ярком освещении на экране ничего не разглядишь. Для этого потребуется как минимум отойти в тень, лишь тогда вы увидите силуэты снимаемых объектов. Впрочем, в таких случаях гораздо проще отказаться от 3D-изображения на экране, переведя его в 2D-режим нажатием соответствующей пиктограммы на экране. При этом запись будет по-прежнему производиться в 3D.

3D-видеокамера JVC GS-TD1

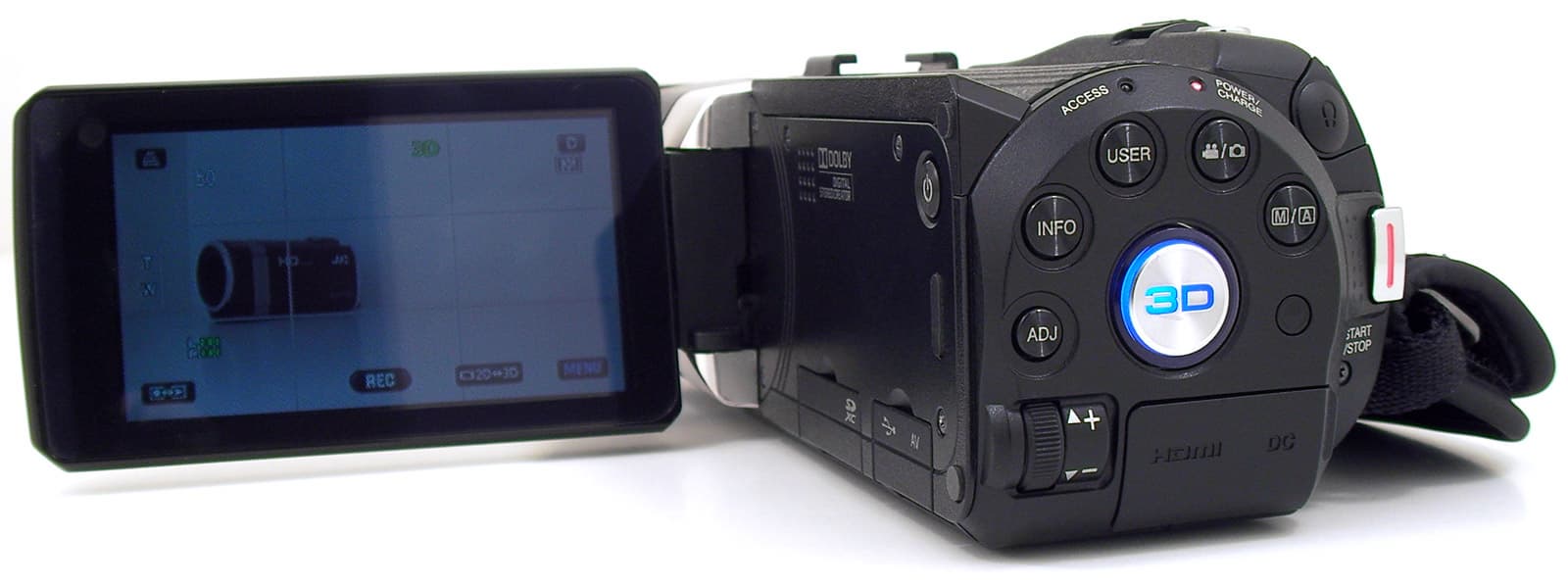

Перечислим расположенные на круглом торце камеры кнопки:

  • кнопка ADJ с колёсиком пониже — длительное нажатие этой кнопки выводит на экран список параметров, которые могут быть отрегулированы данной кнопкой (фокусировка, выдержка, приоритет диафрагмы, баланс белого, исправление параллакса). Короткое нажатие кнопки активирует нужную настройку. Тут-то и пригодится регулировочное колёсико, расположенное под кнопкой ADJ — с его помощью изменяется бранный параметр;
  • кнопка Info — эта кнопка выводит на экран информацию о состоянии памяти и заряде батареи;
  • кнопка User — пользовательская настраиваемая кнопка быстрого доступа к одной из следующих функций: включение функции «съёмка в темноте», активация установки AE/AF касанием к сенсорному экрану, настройка фокуса, настройка яркости, настройка выдержки, выбор приоритета диафрагмы, настройка компенсации встречной засветки, настройка баланса белого, помощь при фокусировке, смена режима работы стабилизатора;
  • кнопка перевода из режима камкордера в режим фотоаппарата;
  • кнопка переключения режимов съёмки с полностью автоматического (iA — intelligent Auto) в ручной (Manual).

Наконец, в самом центре описанной карусели кнопок находится большая кнопка с модной голубой подсветкой и надписью 3D. Нетрудно догадаться, что эта кнопка активирует 3D-режим съёмки.

В верхней части корпуса, ближе к торцу, на своих обычных для видеокамеры местах расположены качалка зума и кнопка Photo. Под откидывающимся ЖК-экраном органы управления отсутствуют, за исключением кнопки принудительного выключения аппарата. В левой части этой пустой панели имеется динамик, а в нижней части — две откидные крышки: слот для карты памяти, USB-выход и композитный аудио/видеовыход.

3D-видеокамера JVC GS-TD1

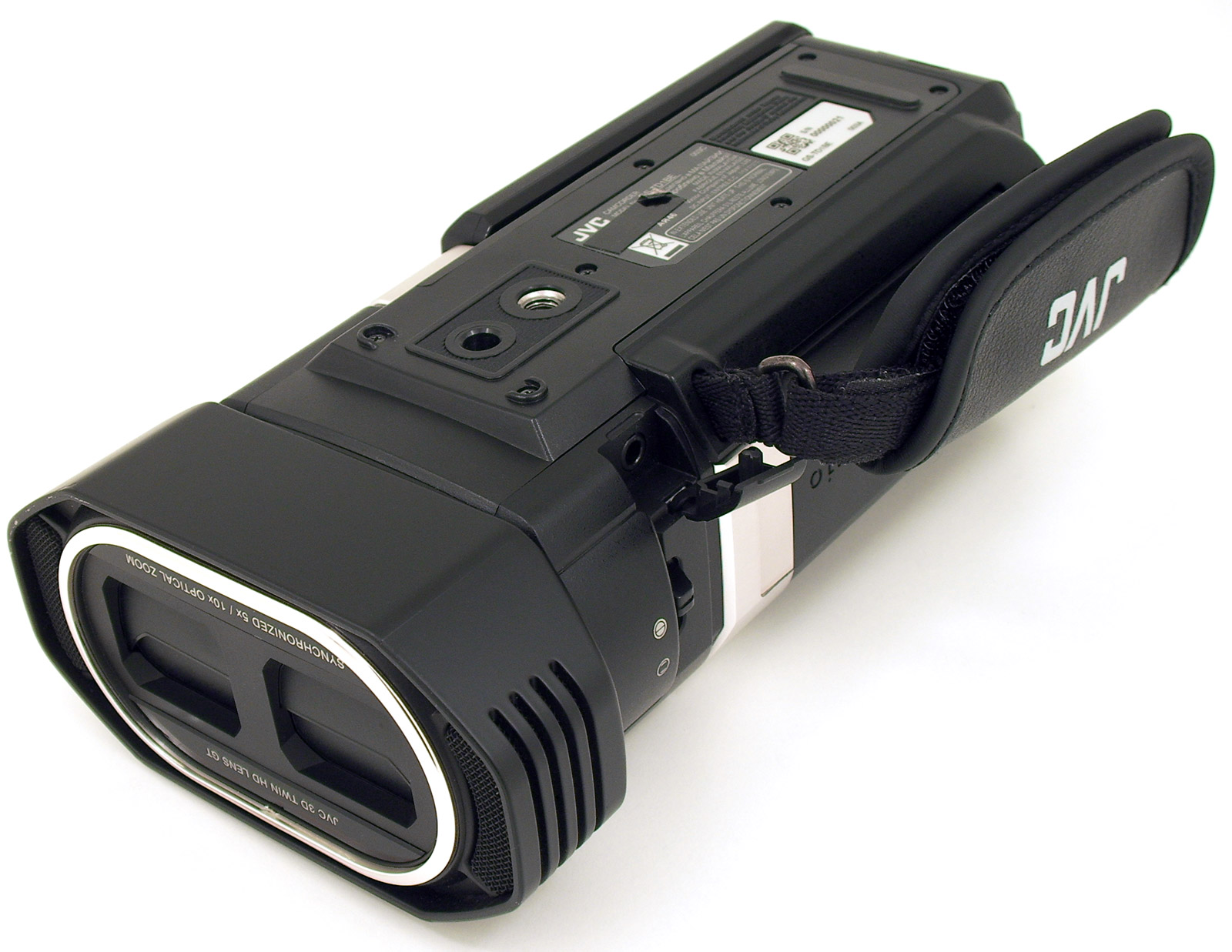

На следующей фотографии камера перевёрнута вверх тормашками — лишь таким образом можно увидеть ещё один разъём, находящийся рядом с креплением рукоятки. Этот разъём прикрыт пластиковой заглушкой на резиновой ножке и служит микрофонным входом.

3D-видеокамера JVC GS-TD1

Краткие технические характеристики видеокамеры приведены в таблице:

ПараметрЗначение
Опт. система 3D
  • фокусное расстояние
  • 35 мм эквивалент
  • диапазон диафрагм
  • f=3,76—18,8 мм
  • 44,8—224 (стаб. вкл.); 42—210 (стаб. выкл.)
  • F1,2—2,28

Опт. система 2D

  • фокусное расстояние
  • 35 мм эквивалент
  • диапазон диафрагм
  • f= 3,76—37,6 мм
  • 37,3—373 (стаб. вкл.); 42,0—420 (стаб. AIS)
  • F1,2—2,8
Датчик изображения

2 MOS-датчика 1/4,1″ back-illuminated 3,32 Мпикс (×2)

Габариты, вес
(Ш×В×Г) 102×64×186 мм, 590 г без аккумулятора
Время работы от батареи, входящей в комплект
  • до 117 мин беспрерывной видеозаписи в режиме 3D
  • до 182 мин беспрерывной видеозаписи в режиме 2D
Носитель
Объем встроенной памяти составляет 64 Гбайт, есть слот для карты SD/SDHC/SDXC
Форматы видео
  • 2D: AVC 1920×1080 25i High@L4.0 макс + звук AC3 48,0 кГц 256 Кбит/сек стерео
  • UXP — средний битрейт 20 Мбит/сек (макс. 24 Мбит/сек)
  • XP — средний битрейт 17 Мбит/сек (макс. 18 Мбит/сек)
  • SP — средний битрейт 12 Мбит/сек (макс. 18 Мбит/сек)
  • EP — средний битрейт 4,5 Мбит/сек (макс. 18 Мбит/сек)
3D *.MTS стереопара: AVC 1920×1080 25i High@L4.0 + звук AC3 48,0 кГц 256 Кбит/сек стерео
  • TXP — 17 Мбит/сек (макс. 18 Мбит/сек)
  • TSP — 12 Мбит/сек (макс. 18 Мбит/сек)
3D *.MP4 «LR Independent Format»: MPEG-4 MVC/H.264 1920×1080 25i ×2 High@L4.0 + звук AAC 48,0 кГц 128 Кбит/сек стерео
  • THR — 34 Мбит/сек
  • TSR — 22 Мбит/сек
Формат фото
JPEG
  • 3D-режим (MPF) — [16:9] 1920×1080
  • 2D-режим (JPEG) — [4:3] 1728×1296, 640×480; [16:9] 2304×1296, 1920×1080
Оптический трансфокатор
  • 3D-режим — оптический зум 5x
  • 2D-режим — оптический зум 10x
Интерфейсы
  • вход для микрофона
  • выход на наушники
  • композитный аудио/видеовыход
  • HDMI
  • USB 2.0
  • крепление для аксессуаров
Прочие характеристики
  • сенсорный ЖК 3D-дисплей 3,5″
  • электронный стабилизатор с активным режимом
  • цейтраферная (интервальная) запись во всех режимах, включая 3D
  • пакетная фотосъёмка
  • помощник фокусировки
  • распознавание лиц

Видео/фотосъёмка

Аппарат оснащён системой автоматической и ручной подстройки параллакса для создания комфортного отображения объёма в видеозаписи. Разумеется, эта подстройка имеет свои пределы: менее, чем с полуметра, снимать нежелательно. Если объект находится ближе этого расстояния, то камера выдаст соответствующее предупреждение: Слишком большой параллакс между левым и правым изображением. Просмотр 3D-изображений может быть невозможен.

Видеокамера умеет снимать в трёх различных режимах, и лишь один из них является привычным «обыкновенным» 2D (к сожалению, интерлейсным, без намёка на прогрессивную запись): AVC 1920×1080 с профилем High@L4.0 и максимальным битрейтом 24 Мбит/сек. Видео записывается с частотой 25 кадров в секунду с интерлейсной развёрткой.

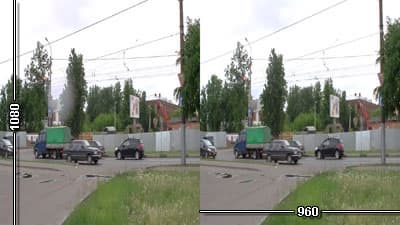

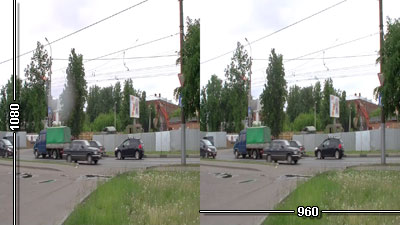

Оставшиеся два трёхмерных формата кардинально отличаются друг от друга. Первый из них — банальная стереопара (кадр размером 1920×1080, разделённый на две половинки, где левая часть содержит информацию для левого глаза, а правая — соответственно, для правого). Видео в этом случае записывается в контейнер *.MTS со следующими характеристиками: AVC 1920×1080 с профилем High@L4.0 и максимальным битрейтом 18 Мбит/сек. Частота кадров и тип развёртки — те же, что и в первом, 2D-варианте записи (25i). У данного способа имеется один серьёзный недостаток: итоговое разрешение воспроизводимого видео составляет всего лишь 960×1080 точек.

3D-видеокамера JVC GS-TD1

А вот третий режим видеозаписи, присутствующий в рассматриваемой камере, — самый, пожалуй, интересный. Называется он «LR Independent Format» и преподносится разработчиком как собственное изобретение. Впрочем, после недолгого изучения характеристик видеофайла, снятого в таком формате, нетрудно догадаться (всё изобретено до нас!), что этот формат чертовски напоминает «обыкновенный» MVC. Другими словами, AVC с включенным профилем Stereo High; этот формат давно добавлен в стандарты 3D Blu-ray. Единственное здесь отличие от известного стандарта Blu-ray: наша видеокамера сохраняет такое видео в контейнере *.MP4 со звуком AAC. Это может усложнить, а то и сделать невозможным редактирование в программах-видеоредакторах, умеющих работать с известными и распространёнными 3D-форматами. Так, новейший Sony Vegas Pro 10.0d попросту «не видит» в таком видеофайле специального флага, сигнализирующего о наличии двух видеопотоков для левого и правого глаза.

Впрочем, несмотря на «закрытость» формата, или, как принято нынче говорить, его проприетарность, о данном способе хранения стереоинформации прекрасно осведомлён такой программный плеер, как, например, CyberLink PowerDVD версии 10. Он без проблем распознаёт наличие двух видеопотоков в файле и включает соответствующший 3D-режим воспроизведения (для просмотра видео в таком формате использовался набор Nvidia 3D Vision, просмотр вёлся на мониторе с частотой 120 герц).

Приступим к съёмке. Она производилась в самых разных условиях, большинство роликов сняты в режиме 3D MP4 (том самом Independent). Для того, чтобы сразу же понять, с чем мы имеем дело и в каком режиме предпочтительнее снимать, приведём традиционные сравнительные съёмки. Эти ролики снимались в режиме 3D. Как в стереопару, так и в «LR Independent Format». Особой нужды снимать в 2D не имеется, ведь он является, по сути, тем же самым LR Independent, только содержит один видеопоток (взятый с левого «глаза» камеры), а не два. В следующей таблице стоп-кадры, захваченные из роликов, снятых в режиме стереопары, пришлось растянуть с 960 до 1920 и отрезать одну «лишнюю» половинку кадра-стереопары. Оригинальные ролики читатель может скачать ниже.

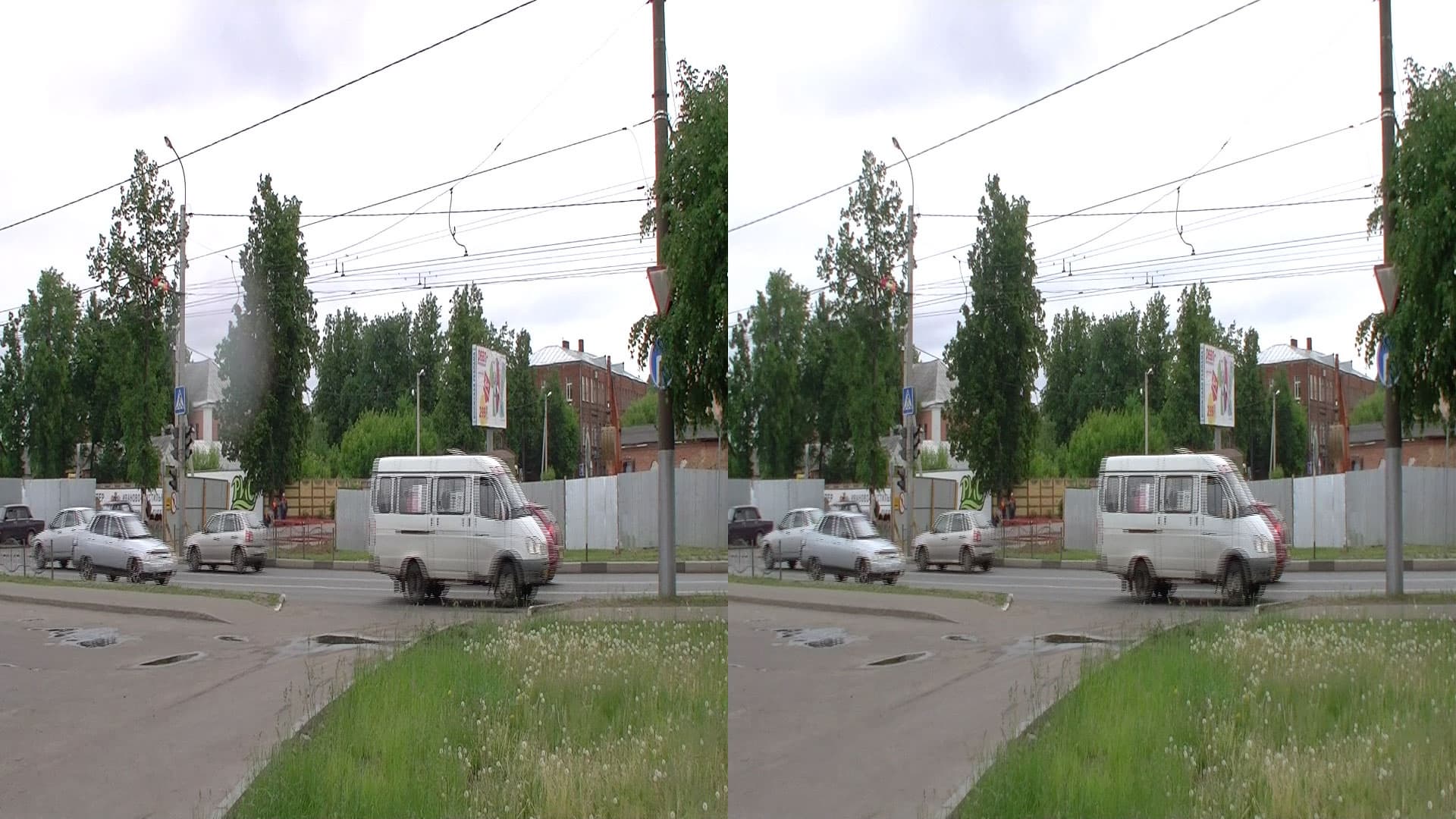

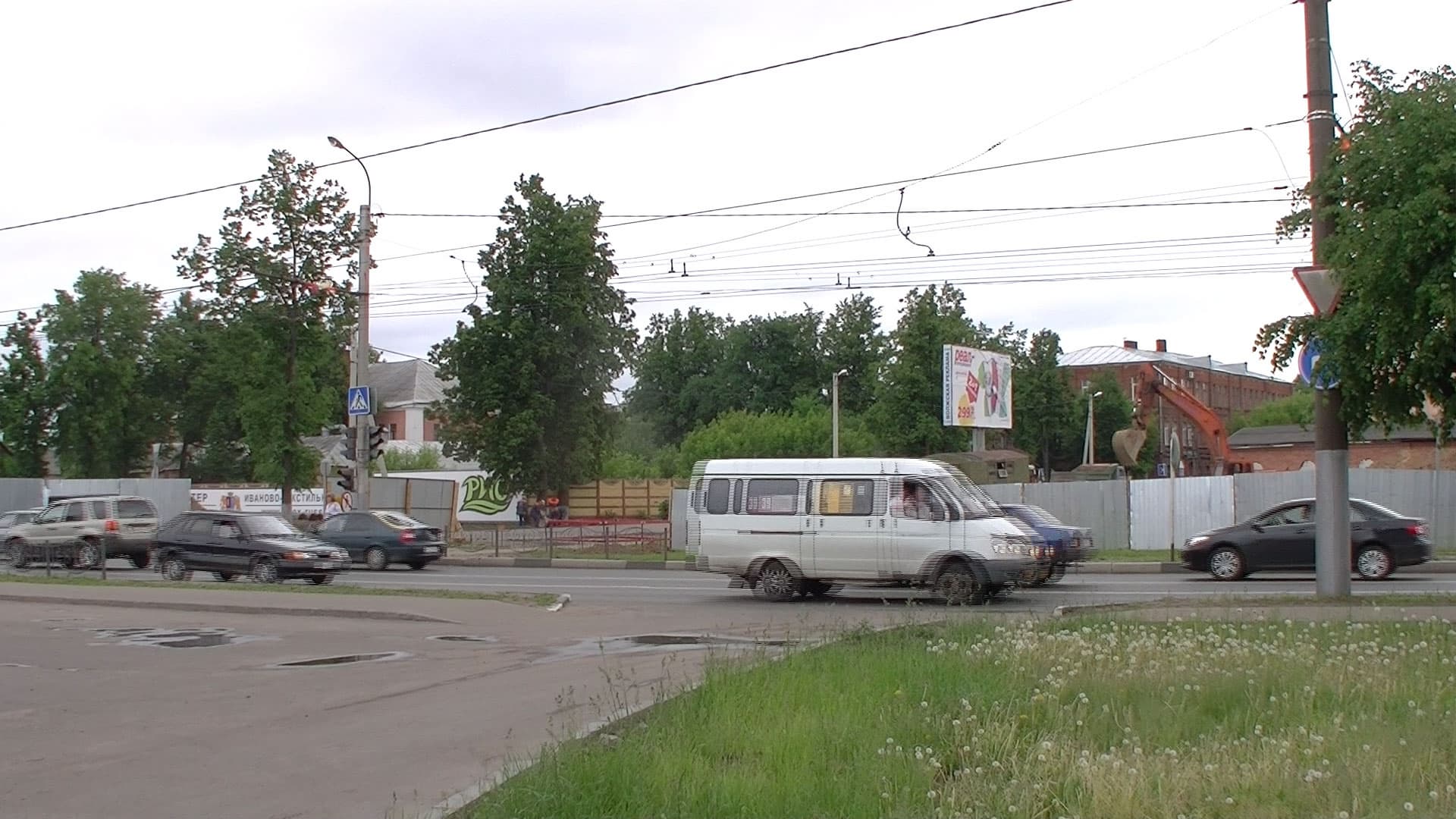

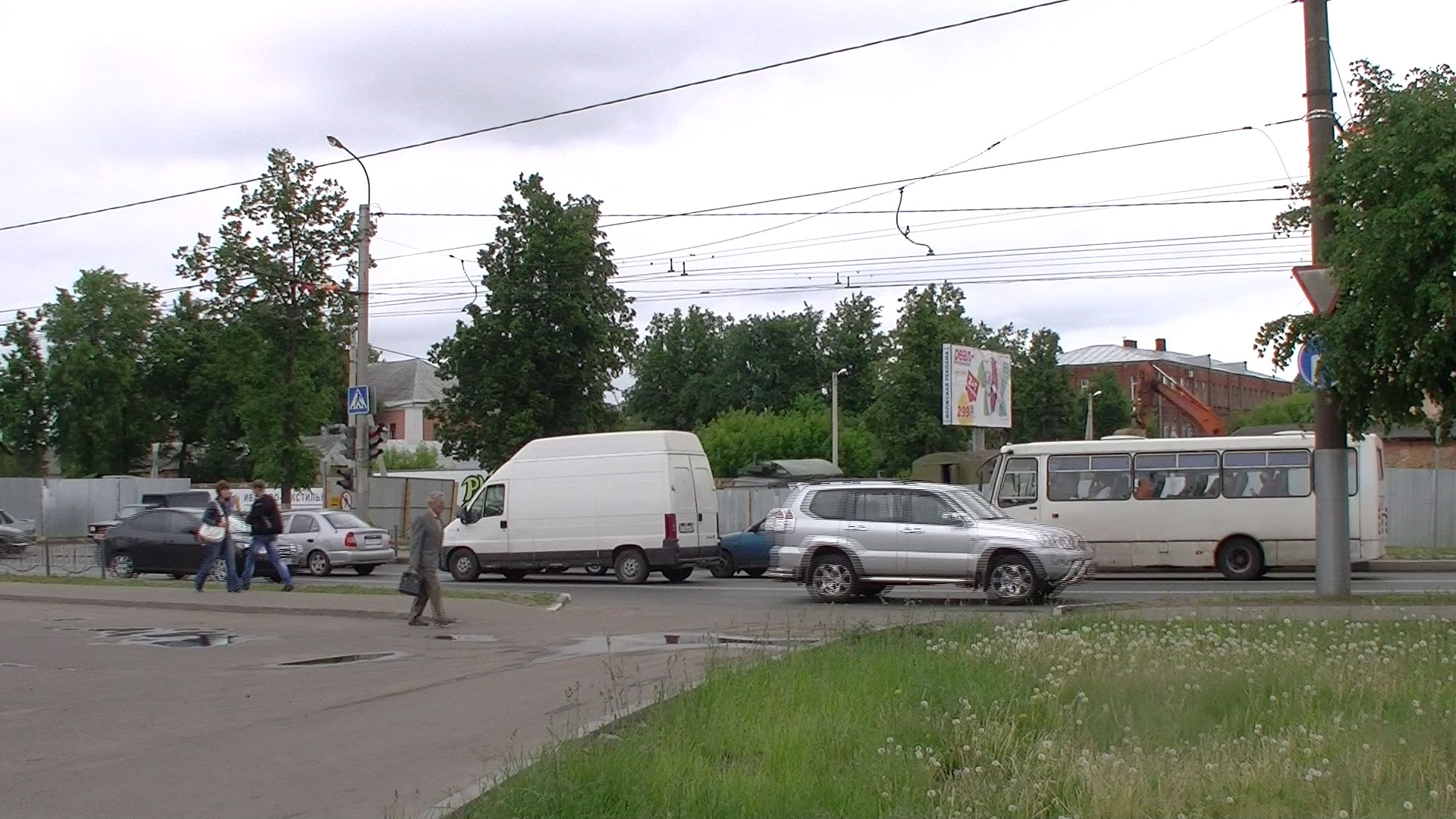

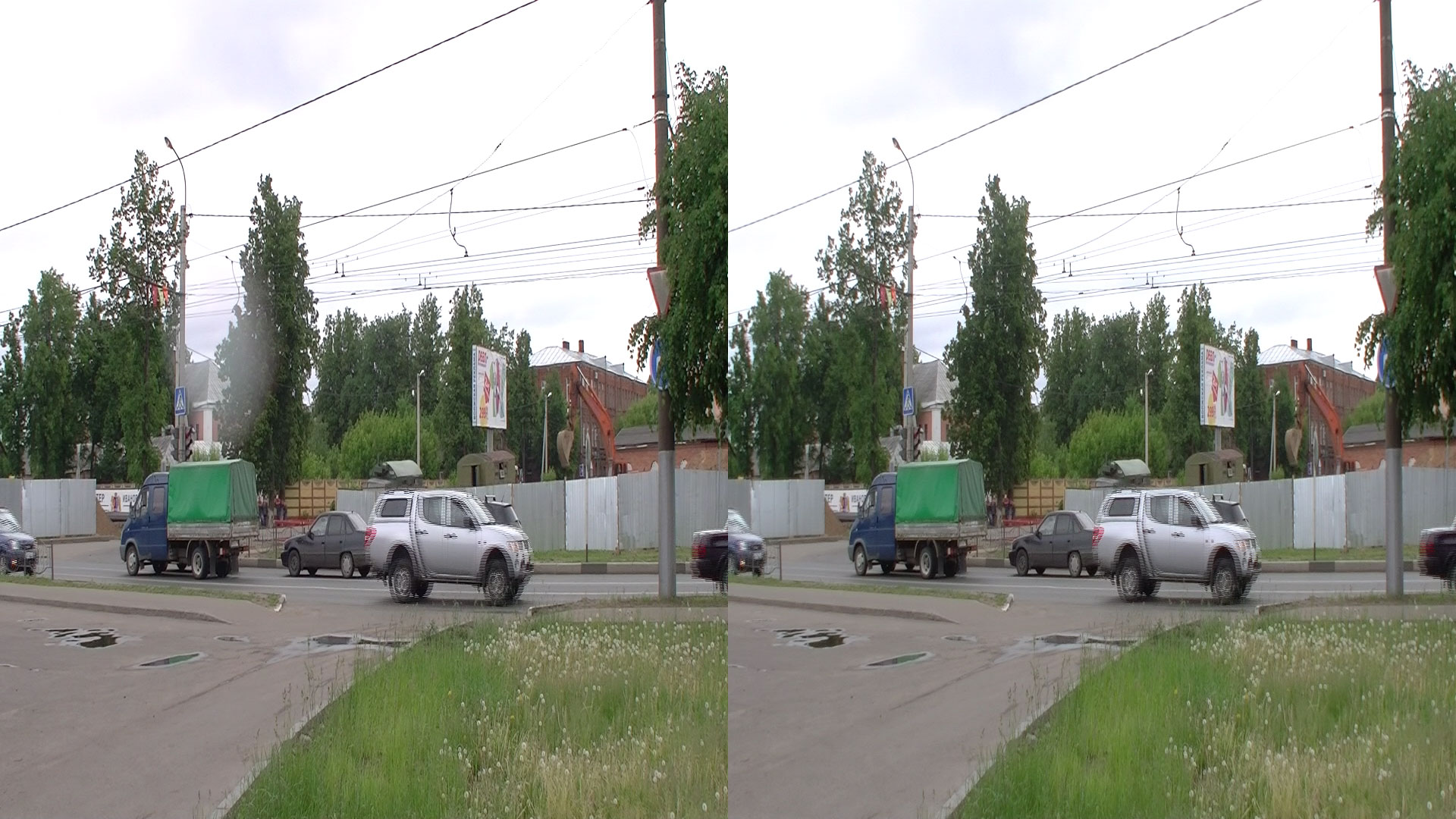

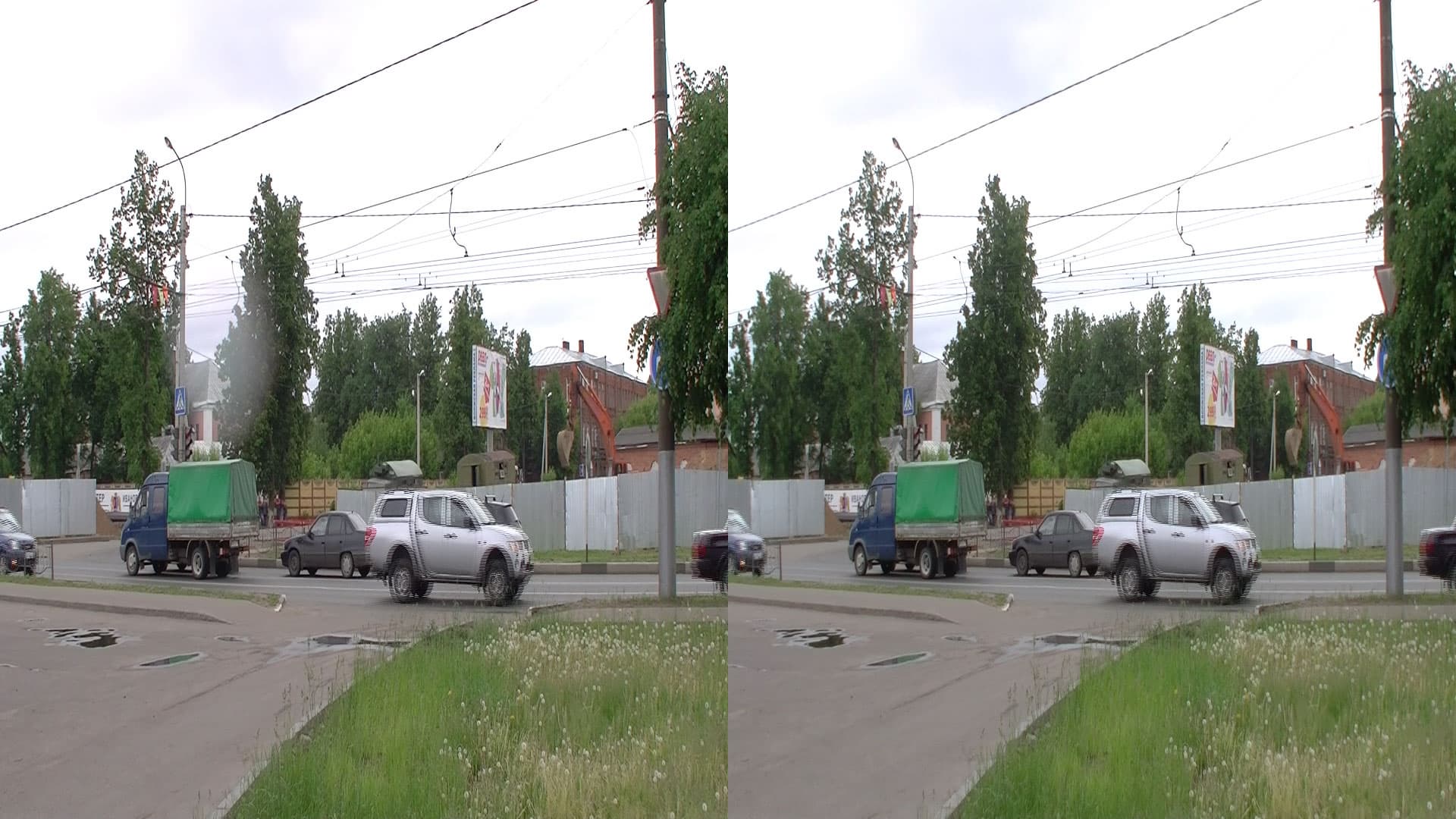

MTS TXP (ролик 25 МБ)MTS TSP (ролик 17 МБ)MP4 THR (ролик 51 МБ)MP4 TSR (ролик 31 МБ)

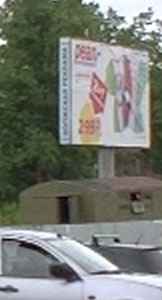

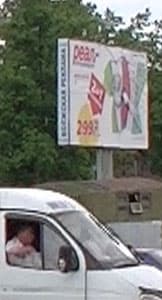

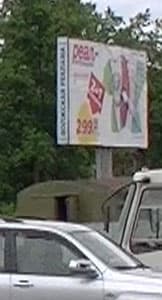

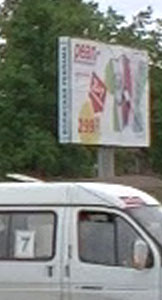

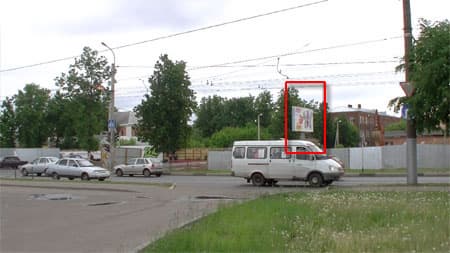

На стоп-кадрах отчётливо видно, как трагично сказывается съёмка в стереопару на качестве видео (два первых стоп-кадра). Падает не только чёткость (и разрешение). Вместе с ними уменьшается и динамический диапазон — тёмные участки выглядят более светлыми, а светлые — наоборот, сереют. Впрочем, и детализация по горизонтали также не блещет своей величиной. Сказывается деинтерлейс, через который прошли все стоп-кадры. Если б мы этого не сделали, то вместо контуров движущихся автомобилей увидели бы длинные расчёски-гребни. Что касается результатов приведённого сравнения — выбор однозначно падает на 3D-съёмку в режиме LR Independent, ведь только он сохраняет высокое разрешение, в отличие от сжатой вдвое стереопары.

Во время съёмки много раз возникали безответные вопросы к стабилизатору видеокамеры. Какой-то он непонятный, неуловимый. Одно слово — электронный. Либо вовсе не замечаешь его работу, а бывает и наоборот: так вцепится в кадр, что при последующем панорамировании получаются сплошные рывки. Вывод: при съёмке нужна аккуратность и ещё раз аккуратность. Никаких маханий с руки или резких панорамирований.

В данной статье невозможно передать 3D-объём видео, снятого в формате MP4. Программы, понимающей данный формат и позволяющей его редактировать, пока нет. Следующий ролик вы увидите плоским, но прилагаемые оригинальные видеофайлы — это те самые, «настоящие» LR Independent. Просмотр таких «сырых» видеофайлов возможен другими средствами, об этом будет речь в соответствующей главе.

1 ролик (10 МБ)2 ролик (50 МБ)3 ролик (21 МБ)

А вот видео, снятое в формате стереопары, нетрудно переделать в анаглифное, объём здесь можно увидеть с помощью красно-синезелёных очков.

1 ролик (10 МБ)2 ролик (12 МБ)

Видеокамера умеет записывать видео в интервальном режиме, когда одиночные кадры записываются в единый видеофайл. Интервал, с которыми эти кадры снимаются, можно выбрать в настройках: 1, 10 или 80 секунд. Такая запись возможна во всех трёх видеорежимах.

Присутствующий в камере режим ночной съёмки настолько усиливает картинку, что становятся различимыми даже цвета. Пример ниже снят в обычном, 2D-режиме. Но чудес не бывает — яркость в таком режиме увеличивается за счёт выдержки, вследствие чего прохожий в кадре напоминает ночной призрак.

Ролик (ночной режим выключен, 12 МБ)Ролик (ночной режим включен, 18 МБ)

Пакетная (беспрерывная) фотосъёмка возможна как в 3D-режиме, так и в «плоском» 2D со скоростью от 12 до 1,4 снимка в секунду в зависимости от выбранного разрешения. Однако это разрешение не так уж и велико: максимально возможный размер фотокадра, который в состоянии создать видеокамера, составляет всего 2304×1296 точек.

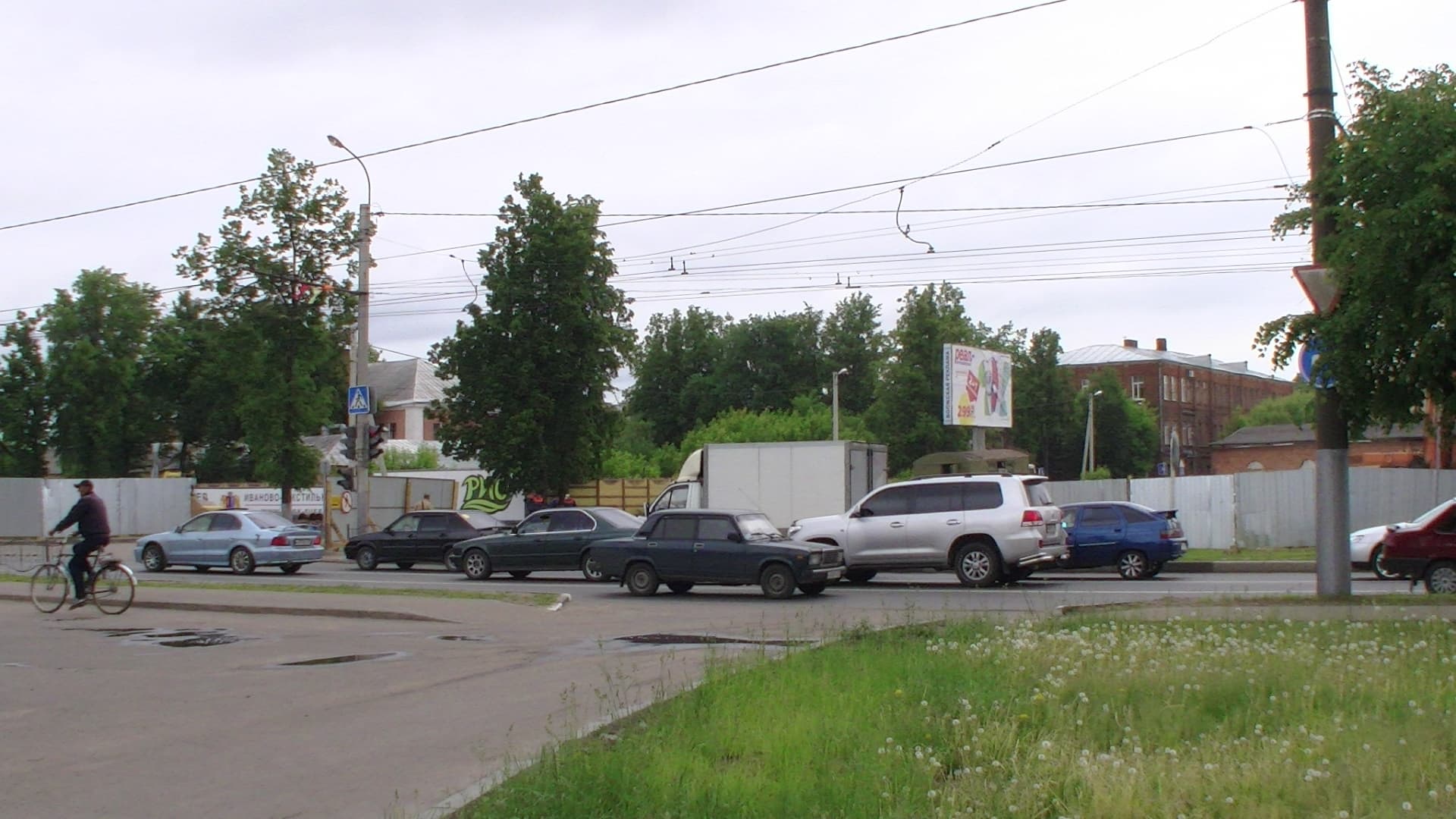

Оригинальное фото (2D режим)Оригинальное фото (3D режим)

Прилагаемое ПО

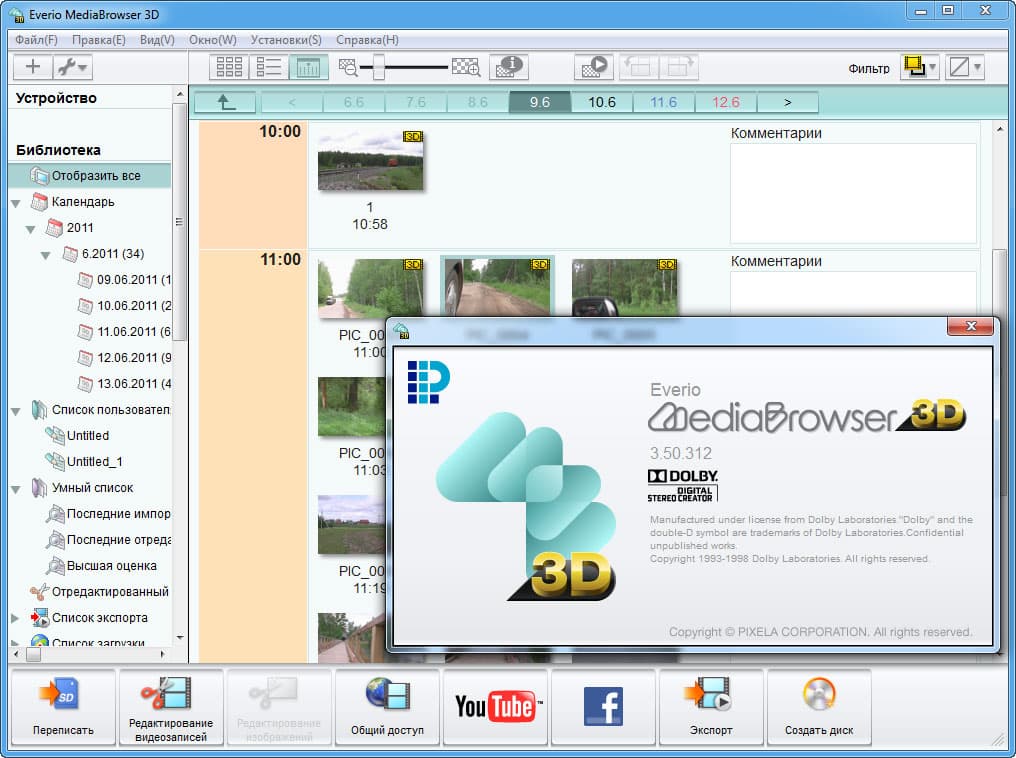

На прилагаемом к камере компакт-диске имеется дистрибутив программы Everio MediaBrowser 3D Edition. После установки данное ПО желательно обновить до последней версии — на официальном сайте такое обновление доступно (правда, полный дистрибутив программы почему-то отсутствует, поэтому имеющийся компакт-диск желательно скопировать на более надёжный носитель).

Данная программа чертовски напоминает всё подобное, прилагаемое к видеокамерам, программное обеспечение. Минимум функций, максимум простоты. Просмотр, сортировка, добавление комментариев — вот основные функции браузера. Бесконечно радует, что программа поддерживает импорт материала с любого носителя, даже с жёсткого диска, куда ранее были переписаны снятые материалы. Для импорта материала в программу ей не требуются служебные файлы, создаваемый в глубине каталогов памяти камеры или флешки.

3D-видеокамера JVC GS-TD1, комплектное ПО

После простейшего монтажа пользователь имеет возможность экспортировать созданное видео на некоторые веб-сервисы или прожечь диск определённого формата (также возможен и экспорт в файл, но у автора это не получилось сделать: программа зачем-то требует наличия программы iTunes).

3D-видеокамера JVC GS-TD1, комплектное ПО

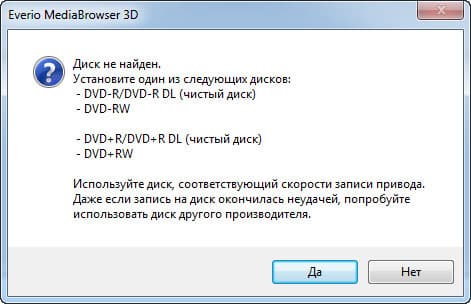

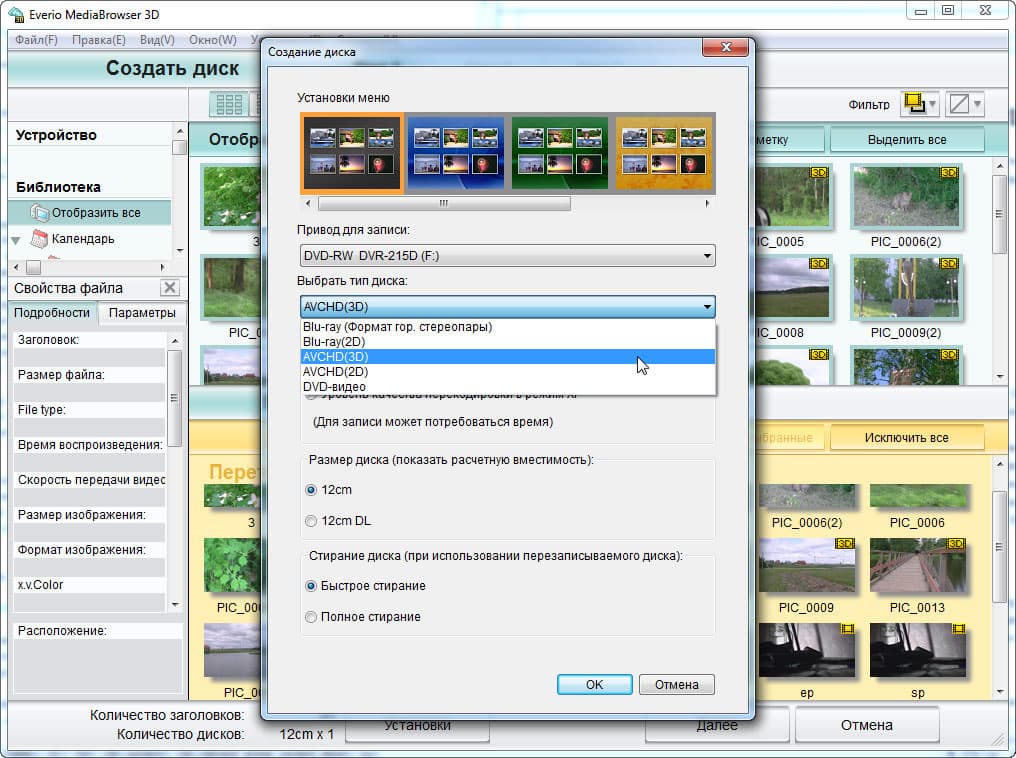

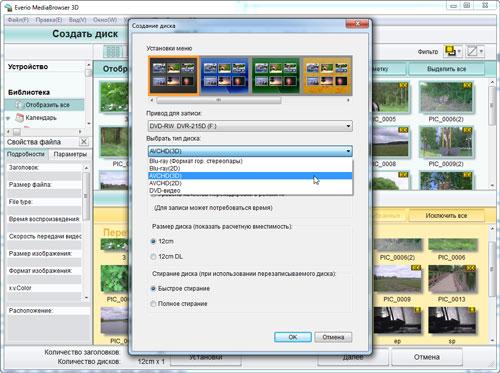

К сожалению, программе требуется настоящий диск, вставленный в привод. Создавать папку с файлами или образы дисков MediaBrowser не умеет (или не хочет).

3D-видеокамера JVC GS-TD1, комплектное ПО

AVCHD-видео диска происходит с полным перекодированием всего материала в формат стереопары. Иначе говоря, MP4 не может быть записано на DVD-диск напрямую — только на Blu-ray.

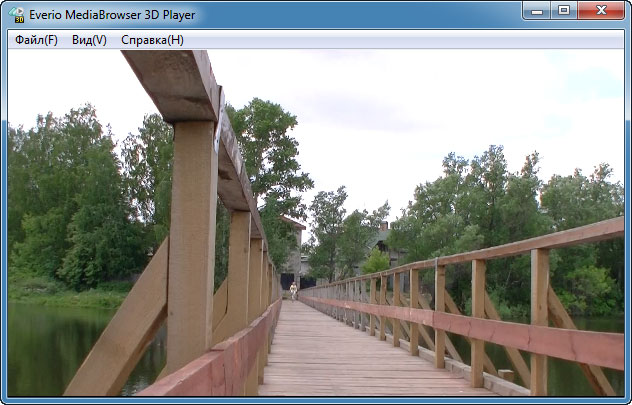

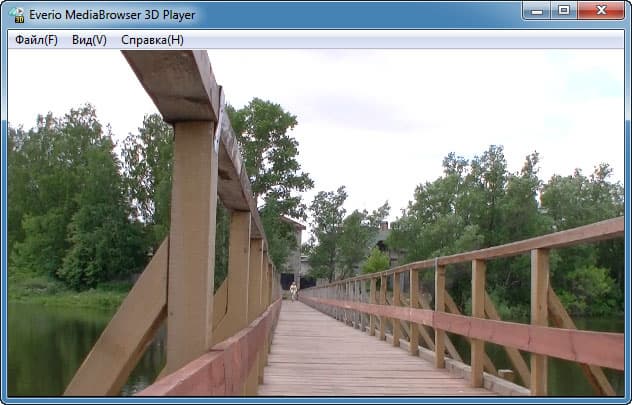

Вместе с браузером дистрибутив содержит также и плеер. Однако, как это ни странно, данный плеер не умеет работать в 3D-режиме, несмотря на своё название.

3D-видеокамера JVC GS-TD1, комплектное ПО

Файлы MP4 с данной камеры прекрасно склеиваются в программах, умеющих работать с AVC-материалом без перекодирования. Например, программа, написанная и развиваемая одним из завсегдатаев форума iXBT.com: программа MP4Cam2AVI (она первоначально разрабатывалась как инструмент для склеивания видео с фотокамер).

Тестирование в Imatest

Тестирование проводилось при естественном освещении, боковой свет.

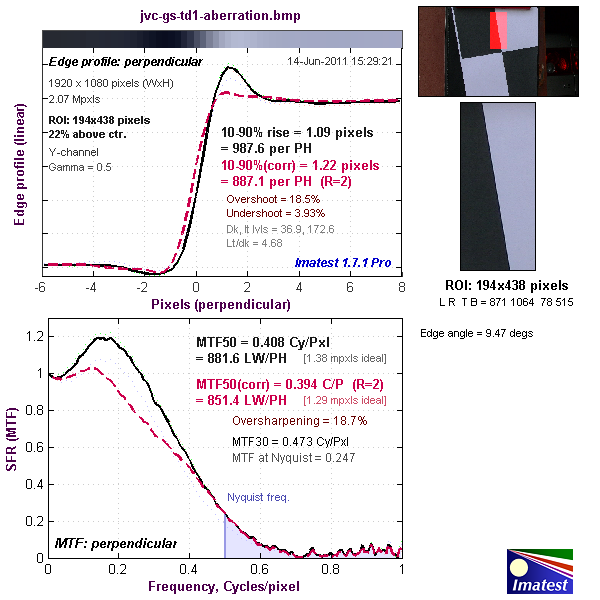

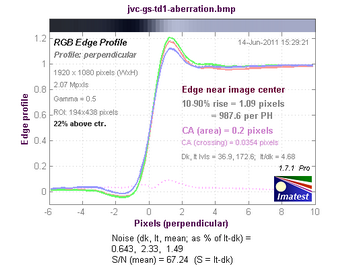

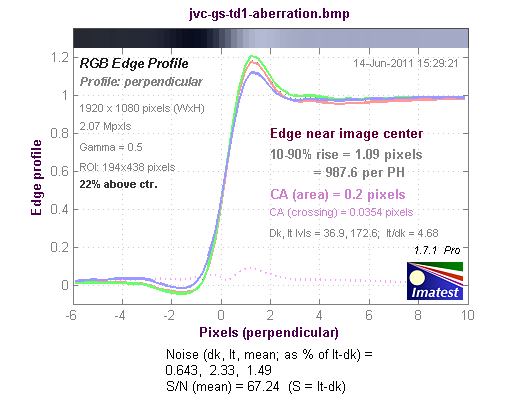

Верхний график представляет собой краевой профиль, для которого приведено значение 10—90% rise distance в пикселях, а нижний график представляет собой MTF (Modular Transfer Function — функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10—90% rise distance и MTF50 также являются расчетными величинами Imatest.

График хроматической аберрации (на самом деле, это тот же краевой профиль, только построенный по каждому цвету в отдельности). При значении параметра CA (area) равного 0—0,5 хроматическая аберрация незаметна.

Тестирование в Colorcheck

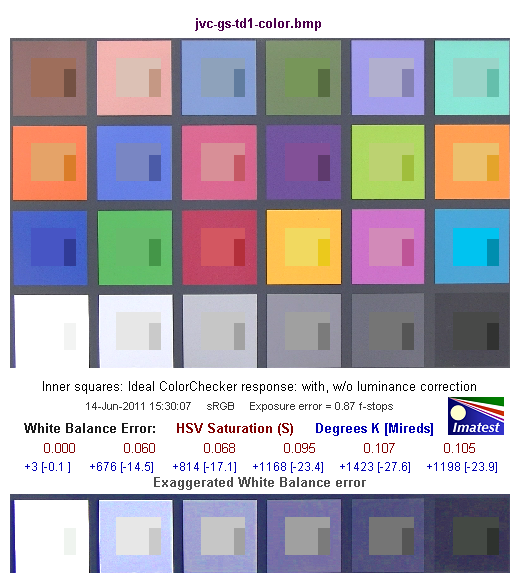

Данная таблица хороша для визуальной оценки правильности цветопередачи. Цвет внешнего квадрата представляет собой цвет, полученный с камеры, цвет внутреннего квадрата — цвет данного поля в эталонной таблице, приведенный к цвету, полученному с тестируемой камеры по яркости и контрастности. Если камера не ошиблась в цветопередаче на данном поле, то внутреннего квадрата просто не должно быть видно. Маленький прямоугольник в правой части внутреннего квадрата представляет собой цвет данного поля эталонной таблицы безо всяких преобразований.

Средняя строчка цифр показывает нам численную оценку ошибки баланса белого в единицах цветового пространства HSV. Так, цифры красного цвета обозначают ошибку по координате S — saturation (насыщенность), цифры синего цвета — в градусах Кельвина [Миредах (Mireds)]. При значении S < 0,02 (речь идет об ошибке по координате S в HSV), ошибка практически незаметна, а при ошибке S > 0,10 она видна, особенно на нейтральных полях большой яркости.

Нижняя линейка — это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты — с коррекцией на яркость и контрастность без коррекции).

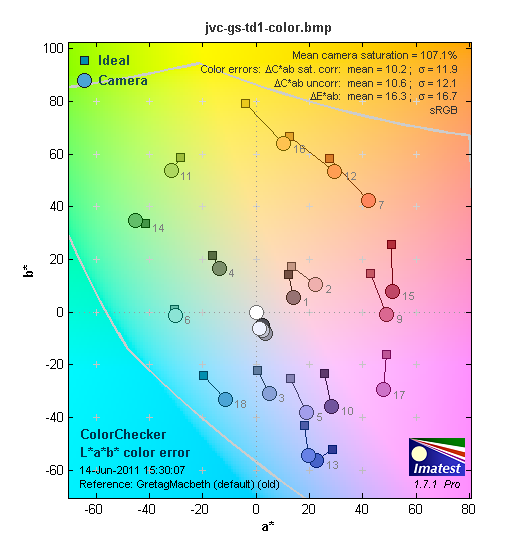

На следующей диаграмме в графической форме представлены отклонения зарегистрированных камерой цветов от идеала в цветовом пространстве CIE LAB. Данная диаграмма отклонения в Lab показывает, какую ошибку дает камера при передаче цвета.

Сравнительное тестирование в одинаковых условиях

Данное тестирование проводится согласно опубликованной методике в целях установления чувствительности видеокамеры в неизменяемых условиях, а также для определения относительной чёткости выдаваемой картинки; результаты этих тестов аккумулируются на странице со сравнением протестированных камер.

Стереопара (прав. кадр)LR Independent

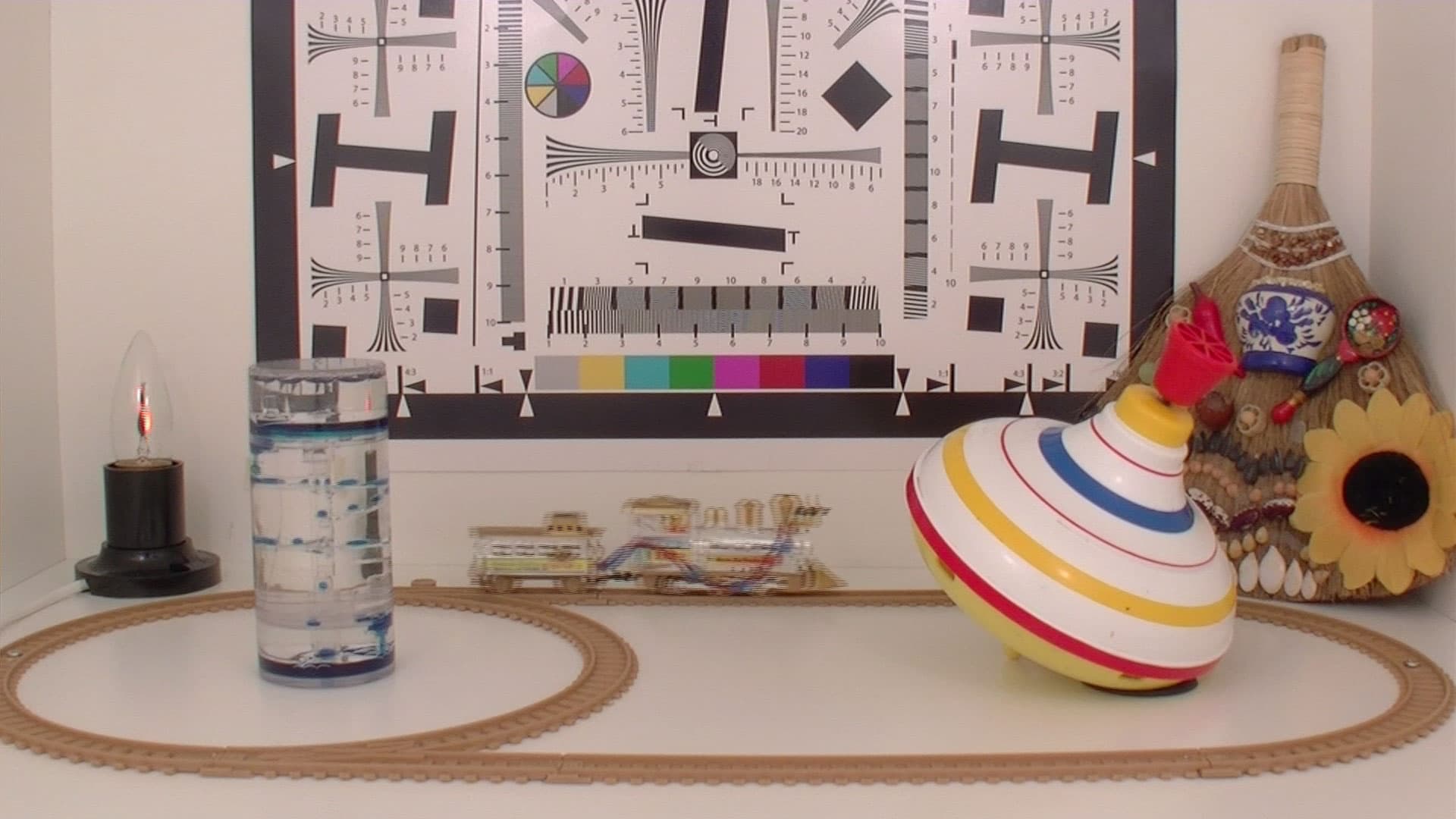

Видео, 700 люксВидео, 700 люкс

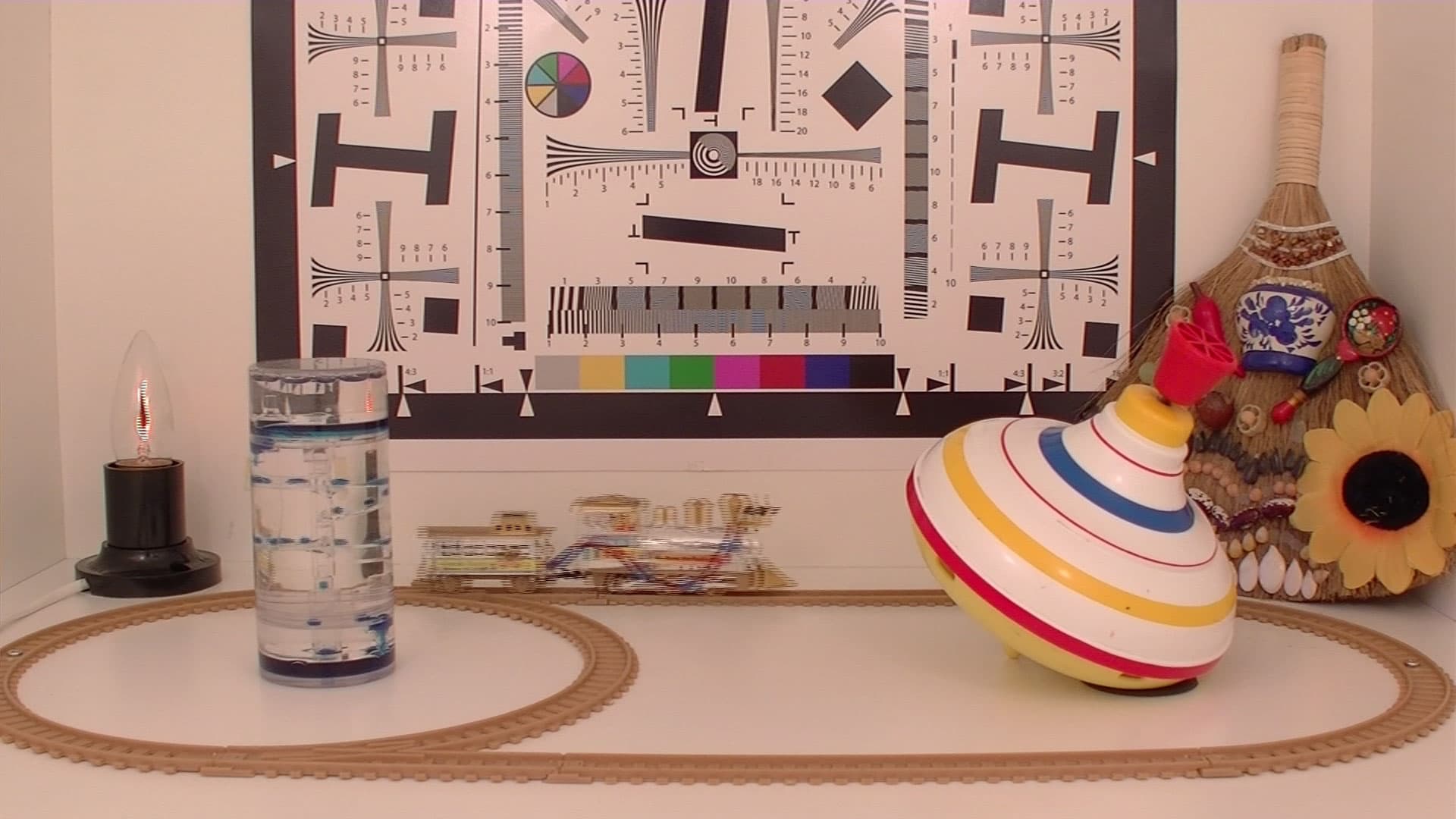

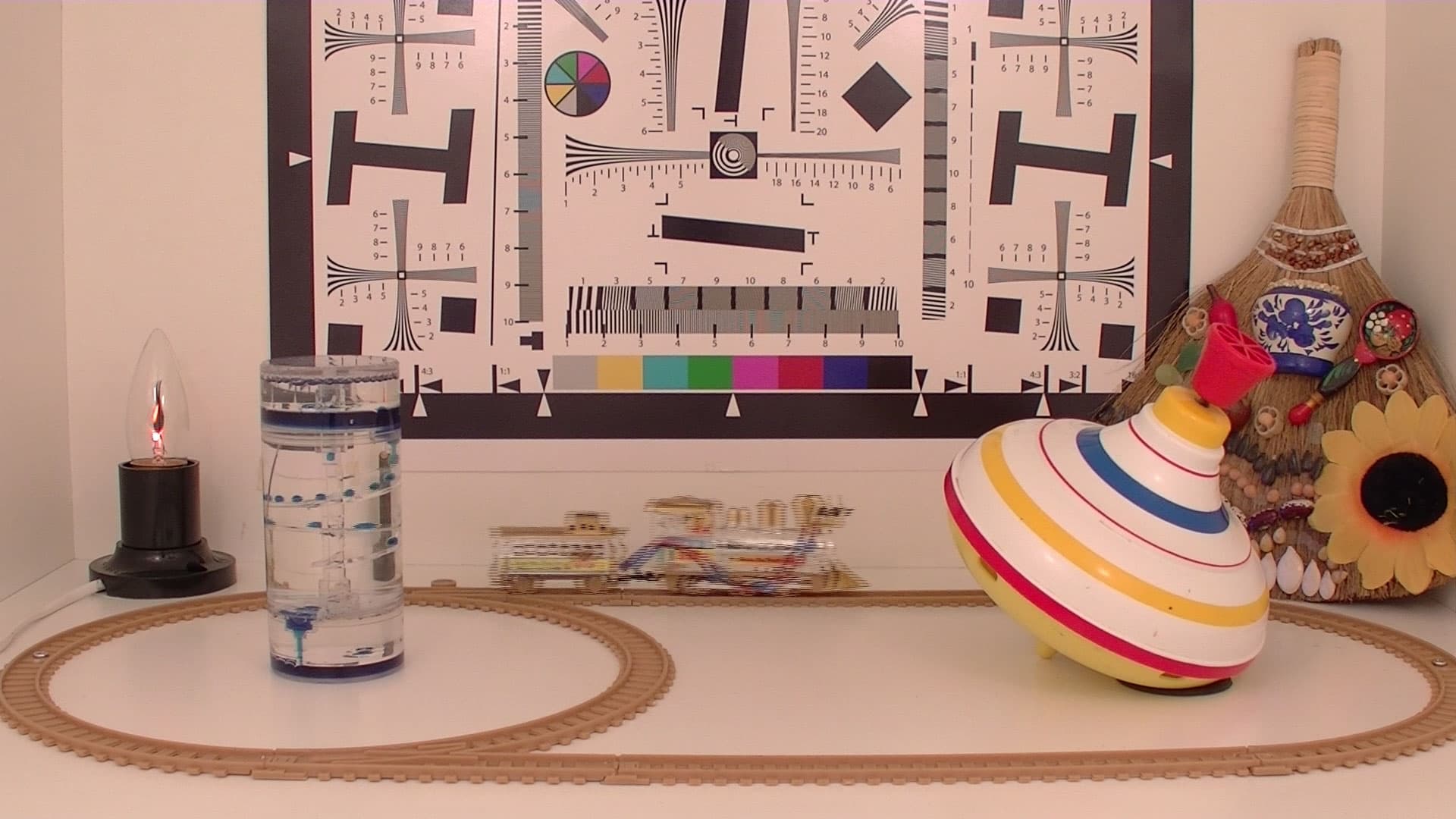

Видео, 260 люксВидео, 260 люкс

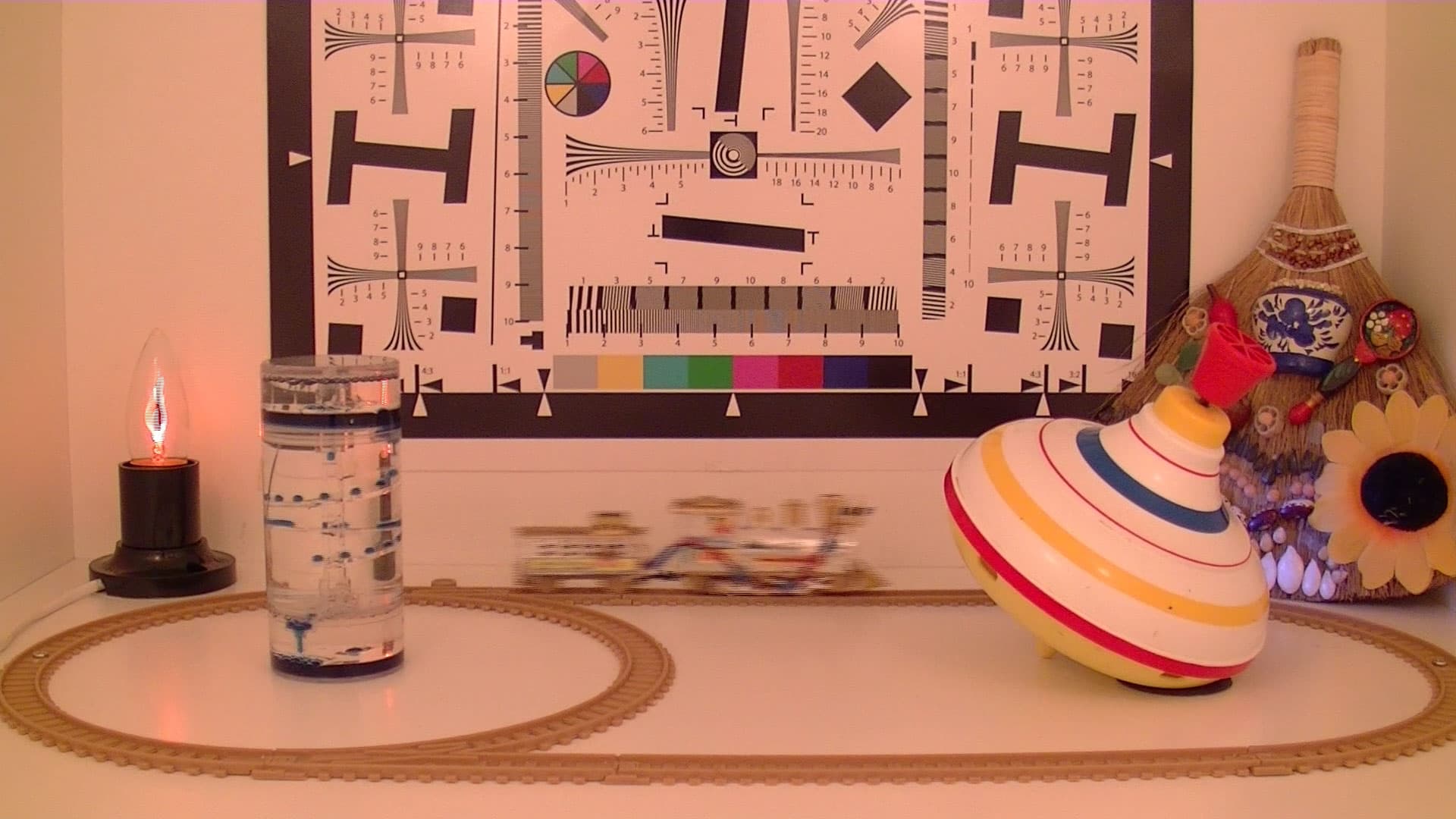

Видео, 20 люксВидео, 20 люкс

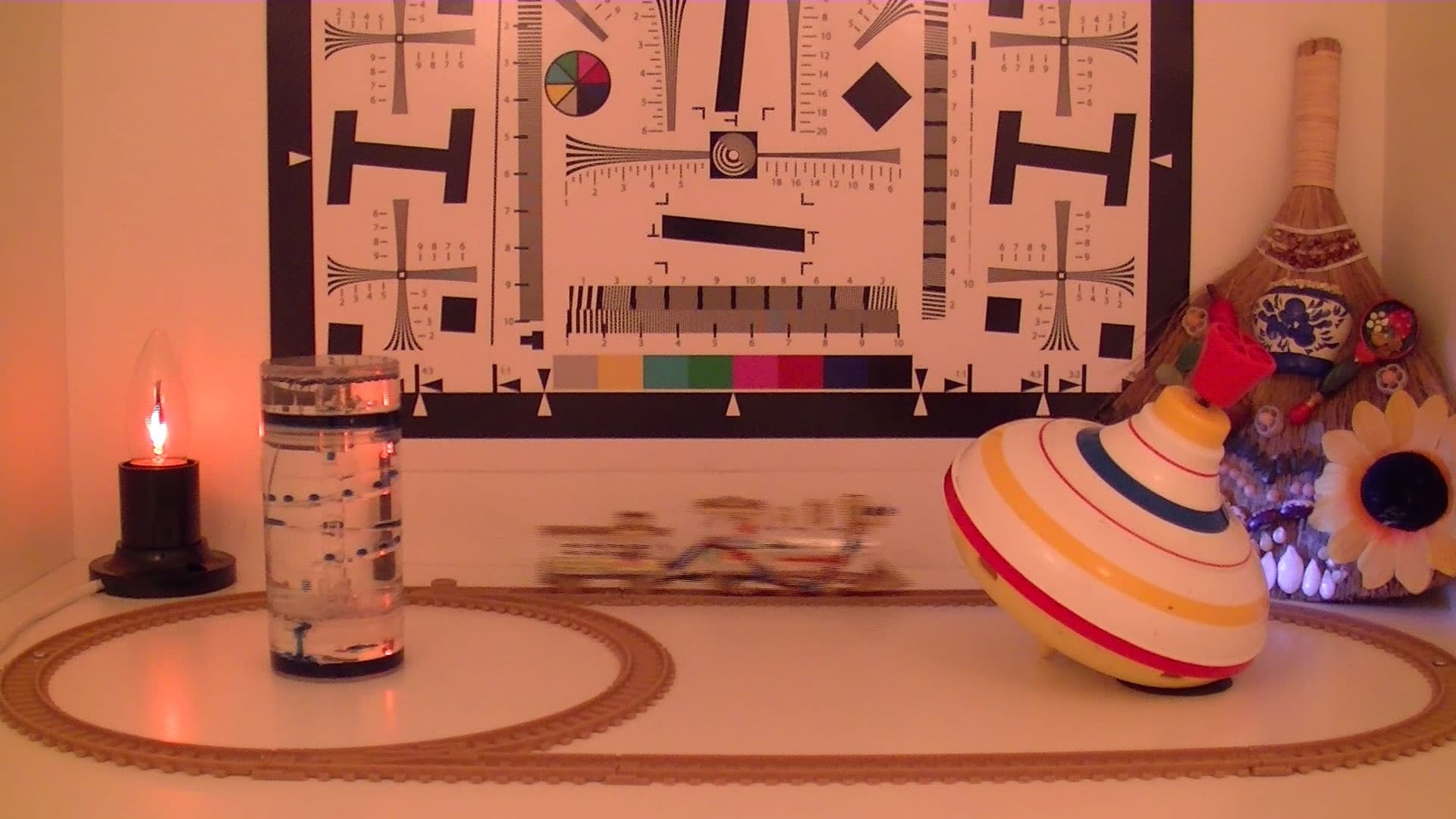

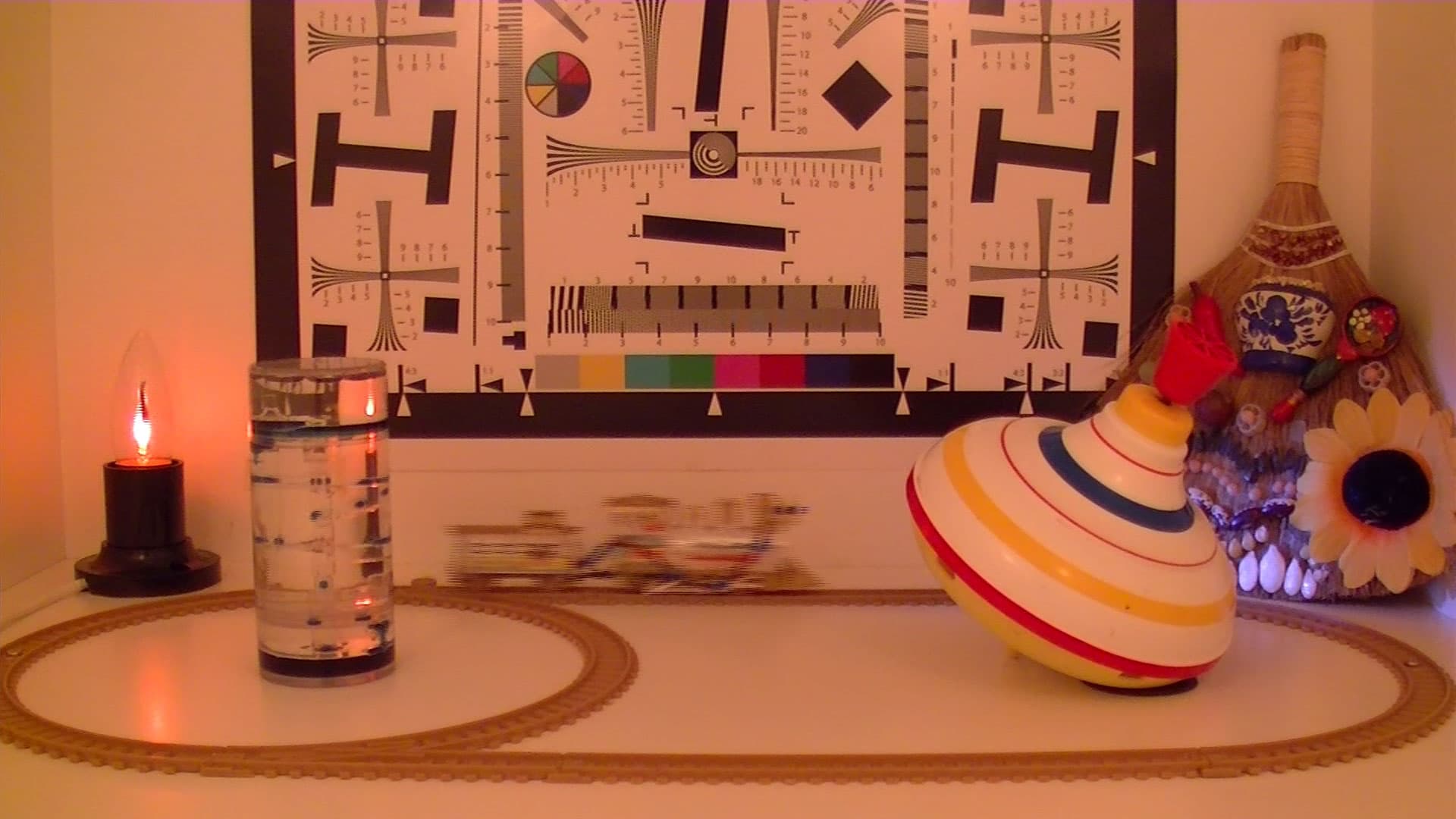

Видео, 5 люксВидео, 5 люкс

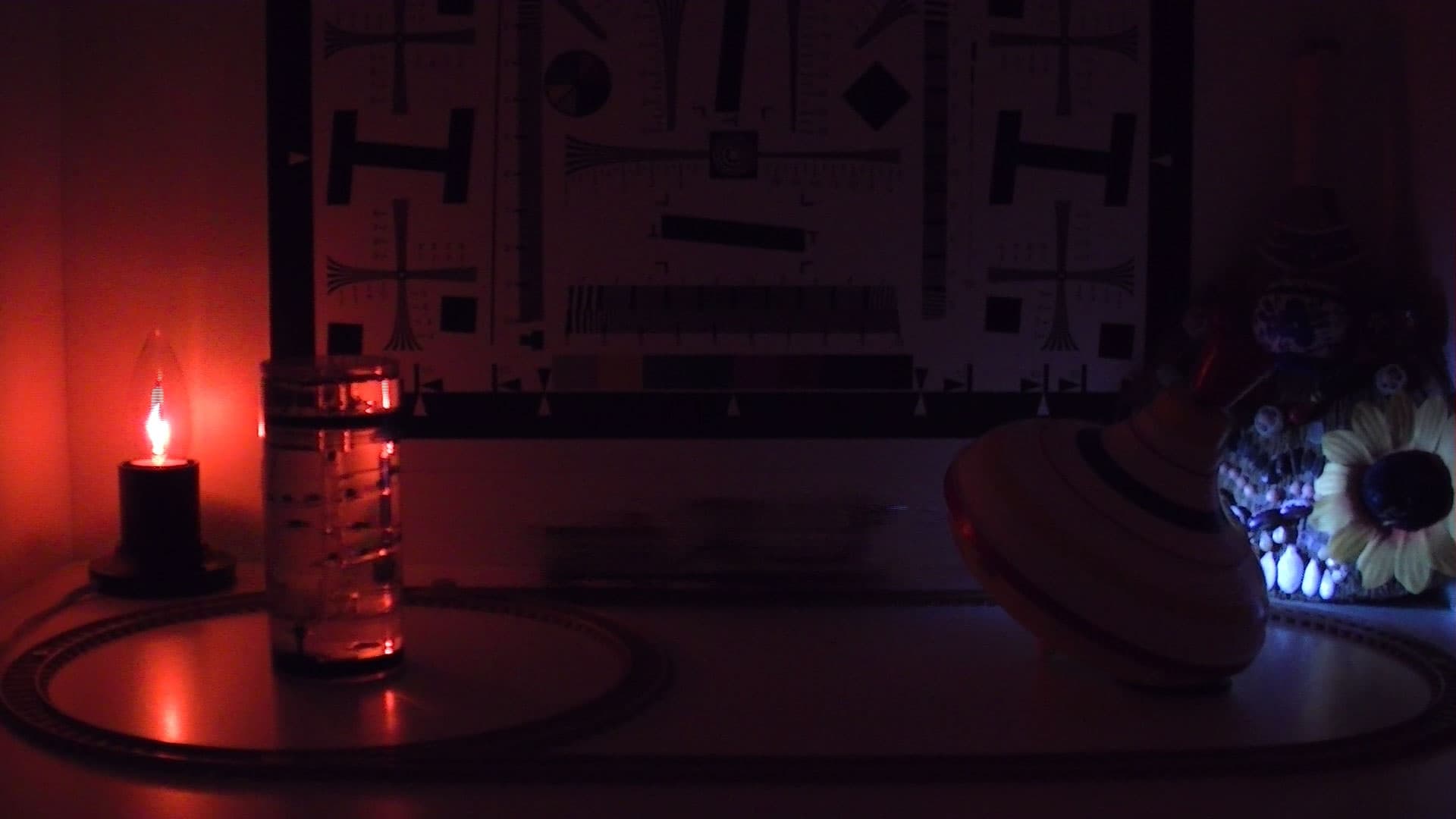

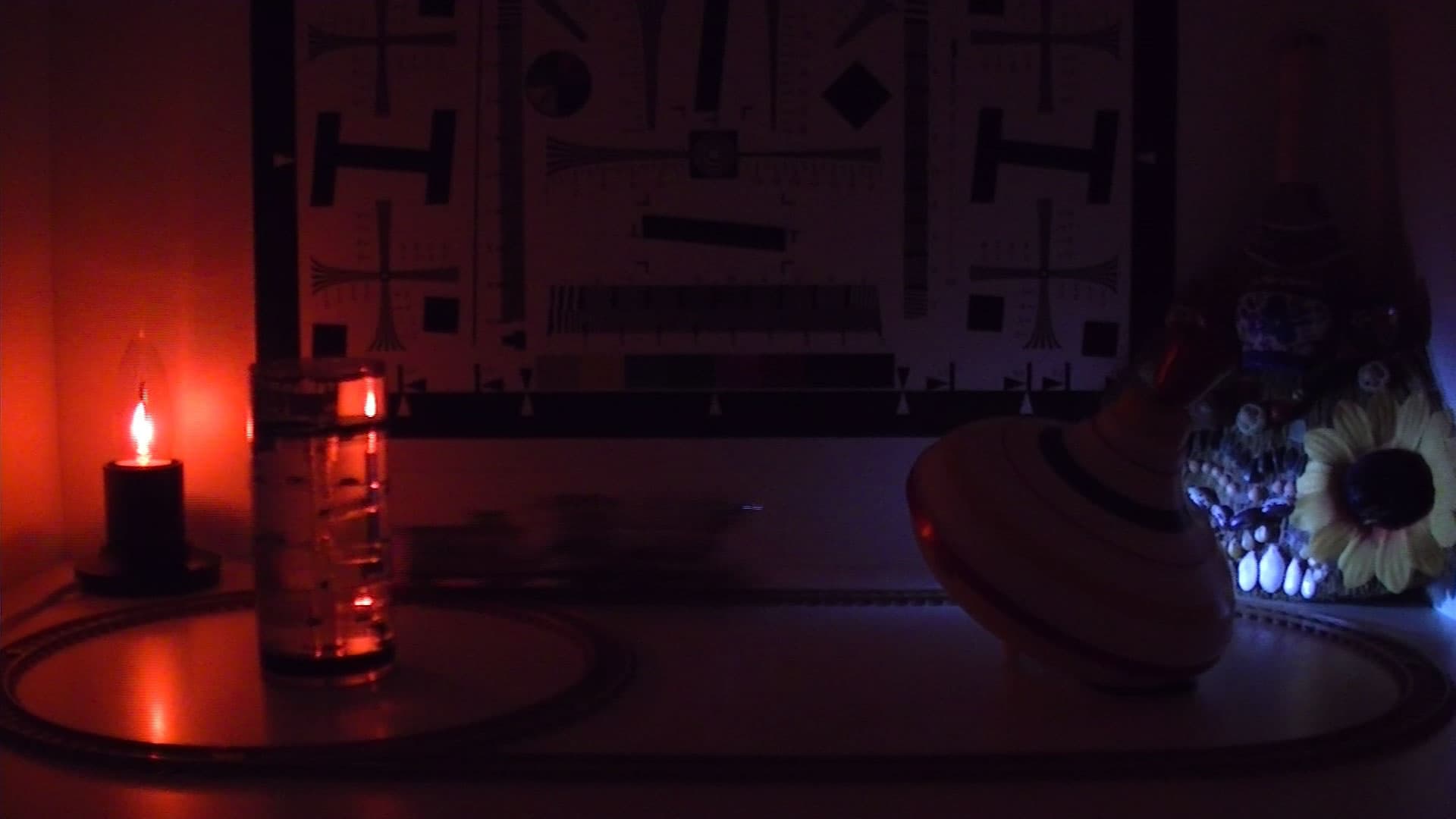

Видео, <1 люксВидео, <1 люкс

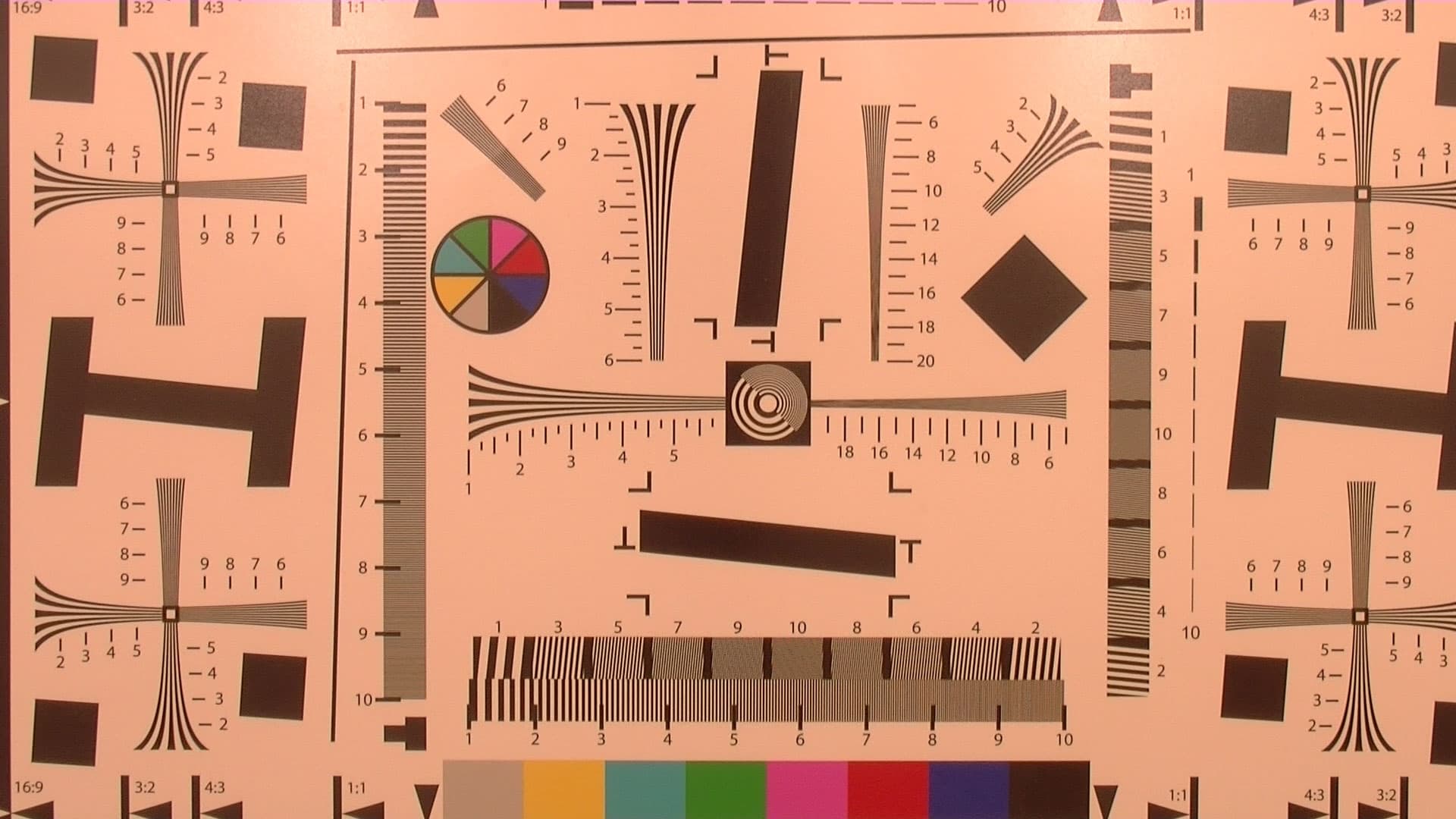

Видео, 1000 люксВидео, 1000 люкс

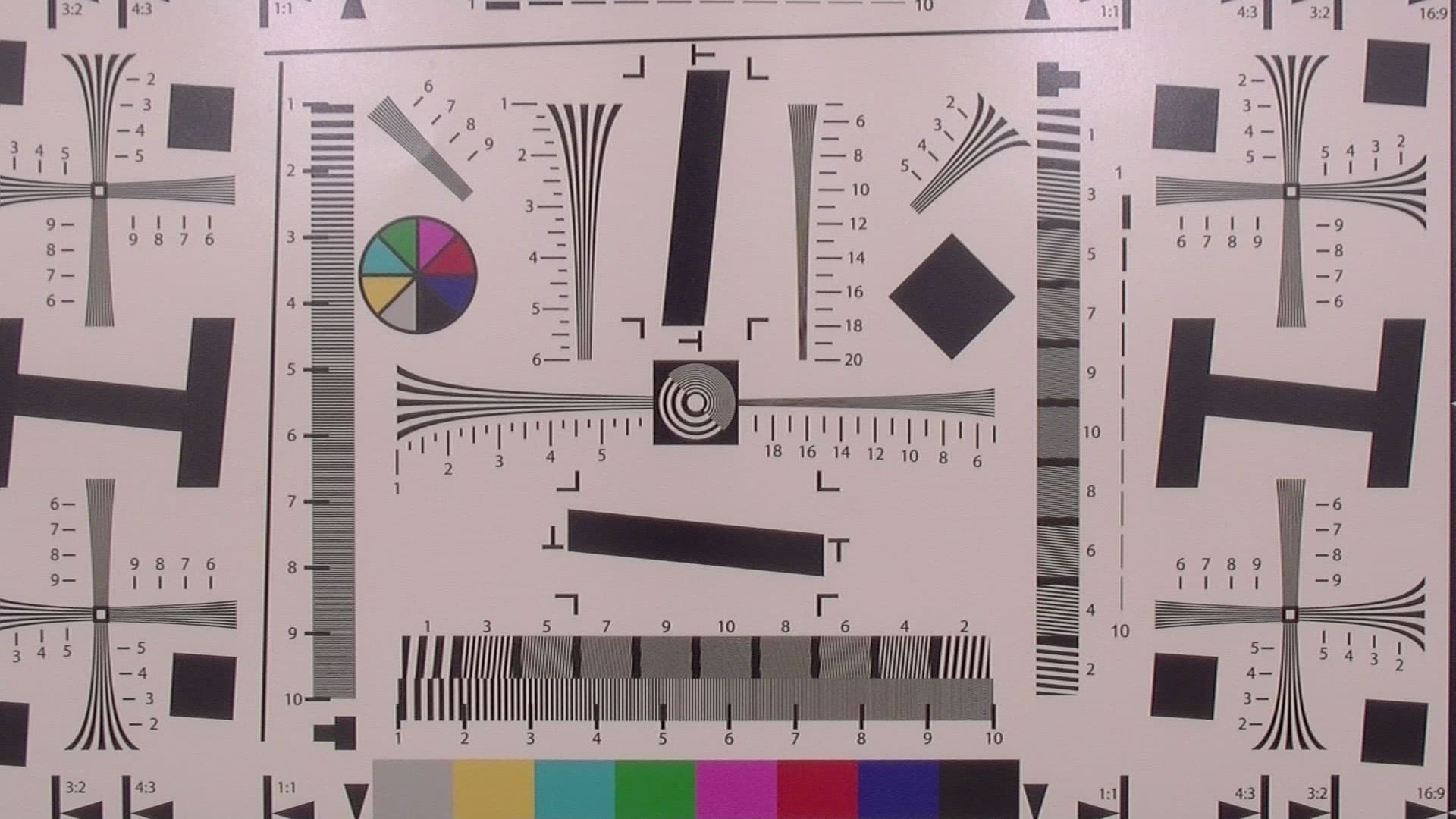

В полноформатном 3D-режиме разрешение достигает 900 линий, что, в общем-то, очень даже неплохо. Что касается «половинчатого» формата — стереопары, то здесь горизонтальное разрешение, как это понятно каждому, оказывается в два раза ниже.

Выводы

В плюсы аппарата мы непременно запишем наличие пользовательской кнопки User — подобных кнопок так не хватает в любительских видеокамерах всех других производителей! Отметим также долгое время работы от батареи, входящей в комплект. Наличие двух инфракрасных датчиков — спереди и сзади — тоже несомненное преимущество. Режим съёмки LR Independent и радует, и огорчает одновременно. Преимущество такого режима в том, что в получающемся 3D сохраняется разрешение Full HD. Минус — такой формат трудно поддаётся (пока?) полноценному монтажу.

В заключение нельзя не удивиться отсутствию прогрессивного режима записи. Ведь процессор Falconbrid (маркировка JCY0246), обрабатывающий аж два видеопотока Full HD одновременно, вполне в состоянии справиться с прогрессивной картинкой! Имеющийся в камере единственно возможный интерлейс, быть может, полностью устраивает обладателей техники, неразрывно связанной со стандартами Blu-ray. Но тех, кто вкусил 50/60p, вряд ли заставишь снова возиться с морально устаревшей «расчёской».

Стоимость рассмотренной камеры довольно высока: средняя цена (количество предложений) JVC GS-TD1 составляет Н/Д(0). Так бывает со всякой новой технологией, впервые появляющейся на рынке.
