Блок питания Hipro HPD5801aw

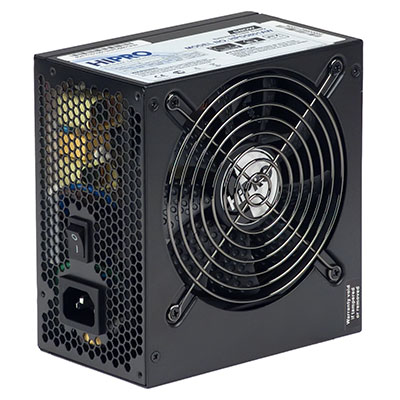

Внешний вид блока питания Hipro HPD5801aw
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Мы продолжаем цикл статей, посвященных среднебюджетным продуктам, так как в основном именно модели из данной ценовой категории востребованы покупателями, собирающими свои компьютеры самостоятельно. На этот раз мы уделим время знакомству с блоком питания Hipro HPD-5801AW с максимальной выходной мощностью около 580 ватт.

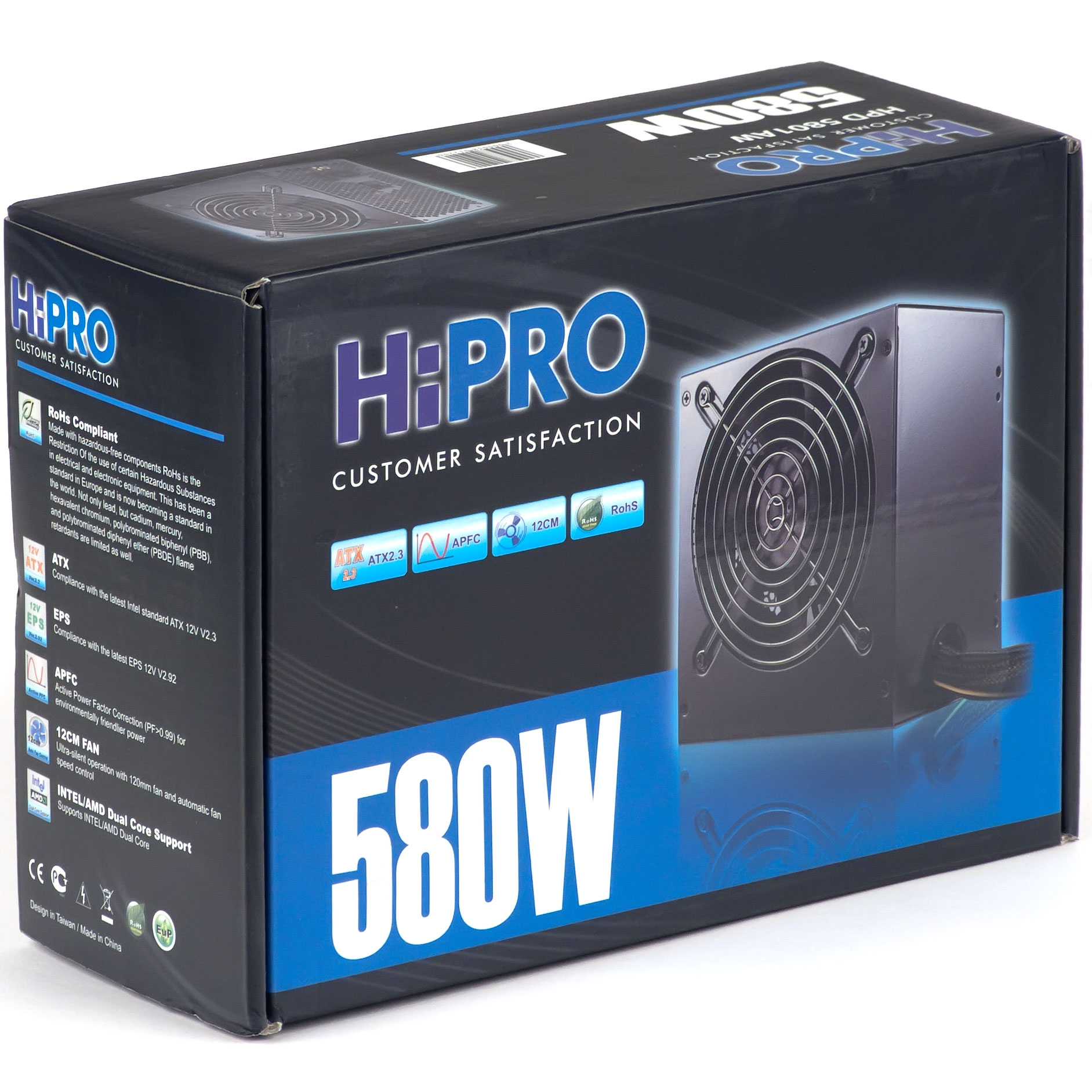

Упаковка блока питания Hipro HPD5801aw

Поставляется блок питания в упаковке, предназначенной для розничной продажи: коробке средних размеров с преимущественно матовой полиграфией, выполненной в сине-черных тонах.

Характеристики

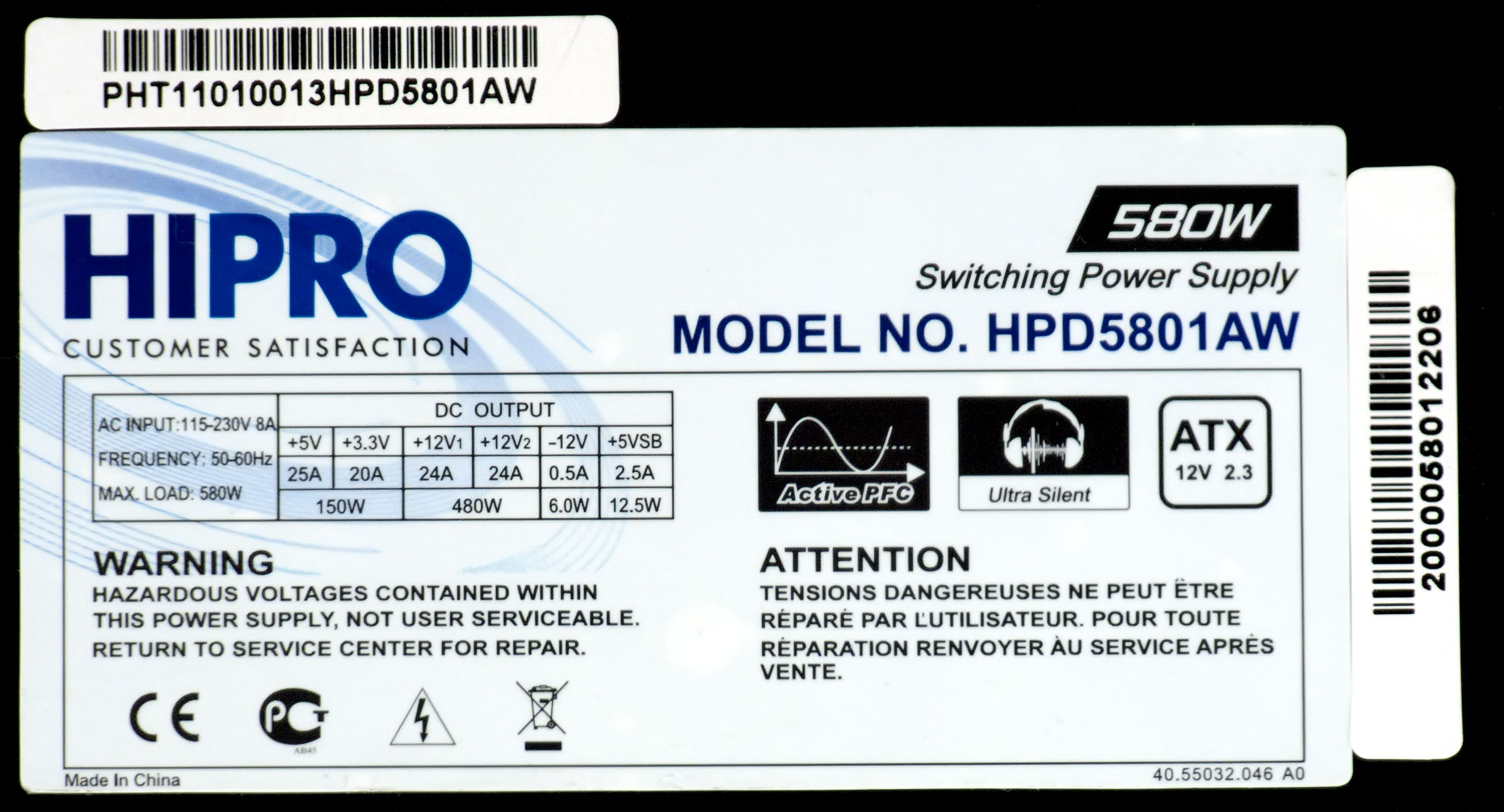

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 480 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 450 и 550 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,83, что является невысоким показателем для современных решений подобной мощности.

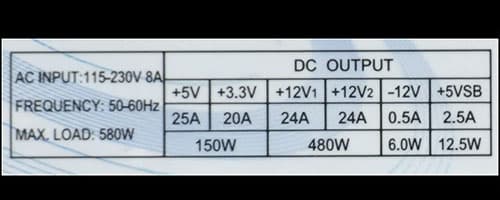

Характеристики блока питания Hipro HPD5801aw

Длина проводов и количество разъемов

  • до основного разъема АТХ — 47 см
  • до процессорного разъема 8 pin SSI — 57 см, плюс еще 16 см до разъема ATX12V
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 43 см, плюс еще 16 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до разъема Peripheral Connector (молекс) — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD

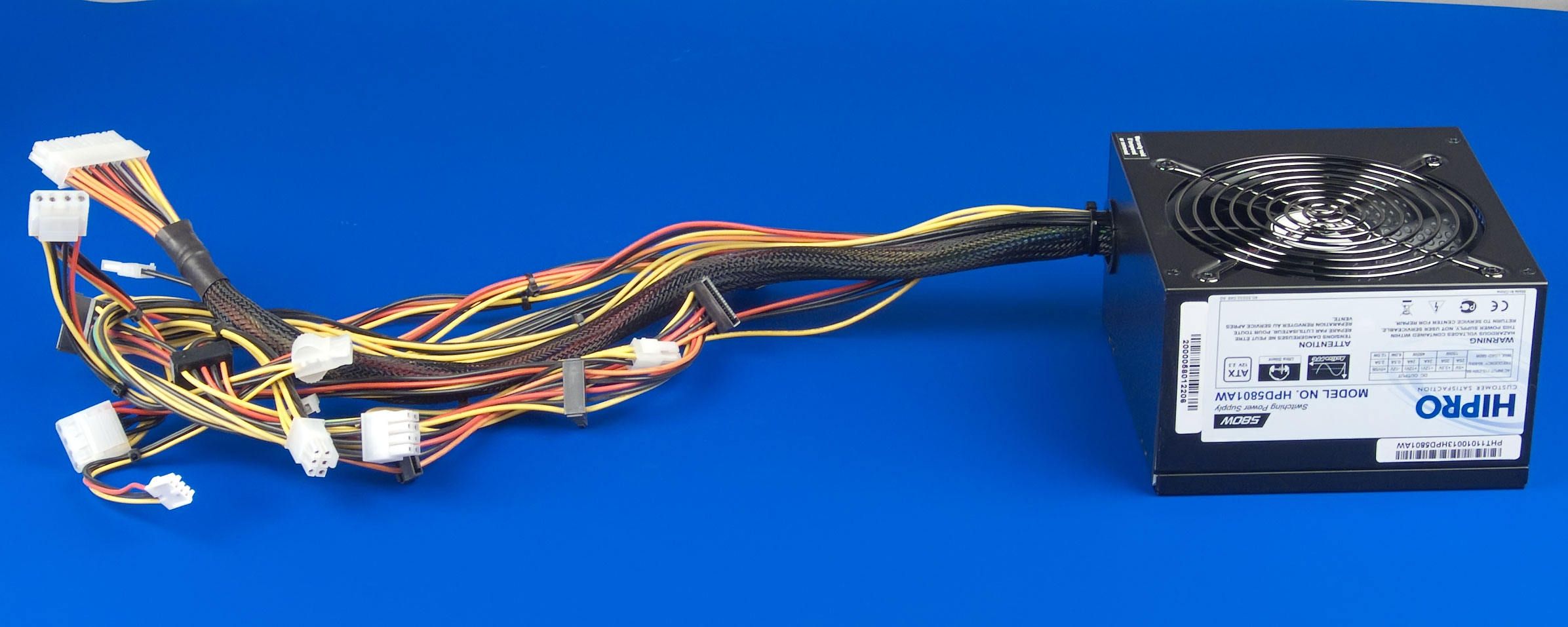

Провода и разъемы блока питания Hipro HPD5801aw

Наименование разъемаКоличество коннекторовПримечание
всегосъемных
24 pin Main Power Connector1монолитный
4 pin 12V Power Connector1
8 pin SSI Processor Connector1монолитный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector1разборные
4 pin Peripheral Connector3
15 pin Serial ATA Connector6
4 pin Floppy Drive Connector1

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по 4 (HDD) и 2 (ODD) штуки на жгут, но это не настолько критичный фактор, чтобы придавать ему большое значение.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера Full-tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 65 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора ATX12V около 73 см. Таким образом, с большинством современных корпусов проблем возникнуть не должно.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений.

Вентилятор блока питания Hipro HPD5801aw

В накопителе входного выпрямителя установлен конденсатор емкостью 390 мкФ (420 В), произведенный тайваньской компанией Teapo. Отметим, что для блоков питания подобной мощности типичная емкость данного конденсатора обычно находится в диапазоне 330—390 мкФ.

Все конденсаторы, установленные в выходном каскаде, произведены компанией Teapo и рассчитаны на максимальную температуру 105 °C.

Все полупроводниковые элементы установлены на трех радиаторах, представляющих собой плоские алюминиевые пластины без оребрения. Радиаторы элементов APFC и выходных диодных сборок имеют толщину 5 мм, радиатор ключевых транзисторов основного инвертора имеет толщину 3 мм. Это вполне типичные размеры для радиаторов блока питания подобной мощности.

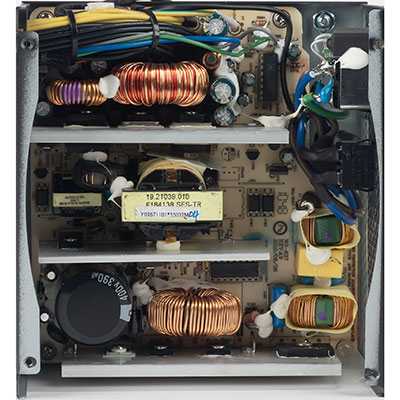

Вид платы блока питания Hipro HPD5801aw

В блоке питания установлен вентилятор RL4S1202512LGW типоразмера 120 мм производства компании Globe Fan. Данный вентилятор выполнен на основе подшипника скольжения. Использование вентилятора на подобном подшипнике не является оптимальным в столь термонагруженном узле, которым является блок питания, из-за низкого ресурса подобных вентиляторов при повышенных температурах и запыленности.

Из особенностей, заявленных производителем, пожалуй, стоит отметить ограничение рабочей температуры сорока градусами.

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

 3,3V5V12VОбщая
По всей полуплоскостихорошонеудовлетворительнонеудовлетворительно0,43 (неудовлетворительно)
В рабочем диапазонеочень хорошоотличноочень хорошо4,29 (очень хорошо)

При типичном для современных систем распределении потребляемой мощности по каналам отклонения напряжений от номинала находятся в двухпроцентном диапазоне для каналов +12VDC и +3,3VDC и в однопроцентном диапазоне для +5VDC — это весьма достойный результат. При нетипичных нагрузках отклонения напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощностиЗначениеОценка
Полный78,8удовлетворительно
50—250 Вт80,1хорошо
100—500 Вт81,3хорошо

КПД данной модели находится на довольно невысоком уровне для современных решений.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Акустическая эргономика блока питания HPD-5801aw находится в целом на хорошем уровне, особенно с учетом достаточно высокой мощности данной модели. Это значит, что при работе на низкой и средней мощности уровень шума от работы БП будет незаметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. С ростом выходной мощности уровень шума повышается довольно заметно и несколько превышает средне-типичный уровень, но все еще остается во вполне терпимых пределах и при нагрузке выше средней.

При измерении уровня шума на малом расстоянии в трех режимах работы мы убедились в отсутствии посторонних призвуков (писка, свиста и т. д.), электроника данной модели БП работает весьма тихо. Основной шум привносит вентилятор системы охлаждения.

Оценка потребительских качеств

Нельзя сказать, что у данной модели отличные потребительские качества — они находятся на вполне типичном уровне, если рассматривать аналогичные модели ведущих производителей, имеющие схожую розничную стоимость. С другой стороны, позитивно выглядит невысокий уровень шума на низкой и средней мощности, а также провода вполне достаточной длины. Электрические параметры БП неидеальны, но при типичном распределении мощности по каналам они находятся на достойном уровне. Одним словом, откровенных провалов у модели нет, но есть некоторые приятные моменты.

Итоги

Блок питания оставил о себе впечатление крепкого середняка, который вполне готов к конкуренции с более именитыми продуктами. Это неплохой вариант для замены стоковых БП в корпусах, а также для сборки недорогих системных блоков. Невысокий КПД компенсируется вполне удачной акустической эргономикой, а последний параметр обычно имеет для конечного пользователя куда больший приоритет.

Средняя текущая цена (количество предложений)
Блок питания Hipro HPD5801aw
Н/Д(0)


Блок питания Hipro HPD5801aw предоставлен на тестирование производителем



25 января 2012 Г.
