Альтернативное питание для Nikon CoolPix 885


Данная статья предназначена для продвинутых пользователей, понимающих, что они делают и каковы последствия в случае неудачи. Материал подаётся по принципу «As Is», и автор не несёт никакой ответственности за моральный или материальный ущерб, могущий возникнуть как у читателя после прочтения данного материала, так и у третьей стороны от действий читателя после прочтения данного материала. Предостережение фирмы Nikon о прекращении гарантии в случае применения несертифицированных источников питания остается в силе. Кроме того, известны случаи выхода из строя камер Nikon CoolPix при несоблюдении полярности питания.

Многие владельцы цифровых камер Nikon серии CoolPix старших моделей, начиная с 775, 885 и заканчивая 4300 и другими, оснащенными литиево-ионными аккумуляторными батареями, сталкиваются с проблемой длительности работы аппарата на одной зарядке.

Преимущества литиево-ионных аккумуляторных батарей известны — высокая емкость при малом весе и габаритах, отсутствие «эффекта памяти». Известны и недостатки: меньшее по сравнению с NiCd и NiMH количество циклов заряд/разряд, емкость со временем тоже уменьшается быстрее, но самое главное — весьма высокая стоимость. Аккумулятор для вышеуказанных моделей стоит 50 у.е., в то время как использованные в конструкции NiCd аккумуляторы GP емкостью 1000 мА·ч стоят 45 рублей за штуку. Поскольку наличие запаса энергии для автора было весьма актуальной проблемой в силу длительных путешествий в места отсутствия розеток на 220 В, приходилось каждый раз решать вопрос исходя из оборудования, которое необходимо было оснастить недорогой энергией, и имеющихся на это средств.

Ниже приводится пример конструктивного дополнения фотоаппарата Nikon CoolPix 885 для возможности использования недорогих пальчиковых аккумуляторов форм-фактора АА.

От желающих воспользоваться материалом на практике требуется владение паяльником, или наличие друга, обладающего этим качеством на уровне аккуратного радиолюбителя начального уровня, бокс на 6—8 пальчиковых аккумуляторов, севшая батарея 2CR5, миниатюрный разъем, 20 см тонкого провода, материал для уголка (оргстекло или аналог) и штативный крепеж от любого старого советского футляра Зенитов, Фэдов и т.п.

Основная идея конструкции — не снижать функциональность аппарата и удобство пользования. Практика показала, что данная конструкция удовлетворяет этим требованиям — аппарат удобно держать, все элементы управления, внешние разъемы и отсеки доступны, аппарат легко устанавливается на штатив.

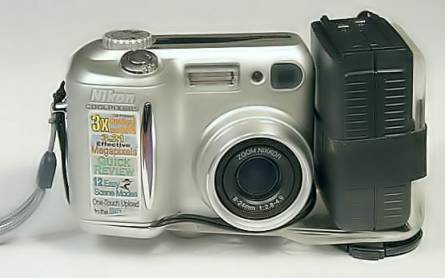

Вид спереди

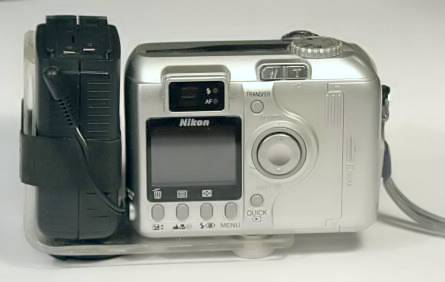

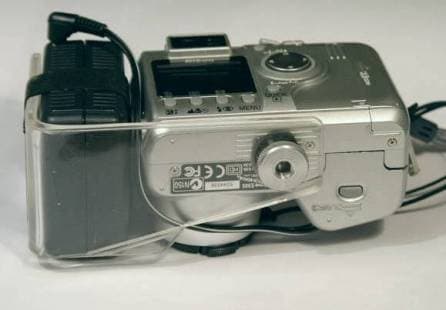

Вид сзади Вид снизу

Подключить внешнее питание можно двумя способами: через боковой разъем DC in или через заглушку, вставляемую взамен аккумулятора.

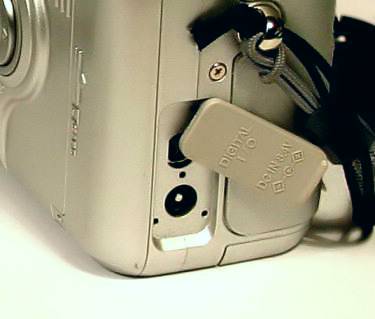

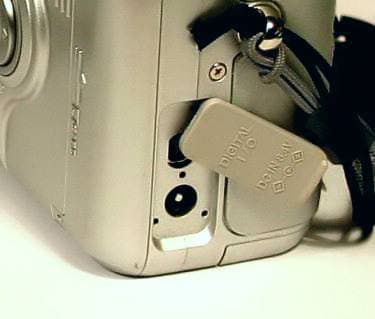

Боковое гнездо

Сразу обратим внимание на напряжение питания: стандартный аккумулятор выдает 7,2 В, литиевая батарея 2СR5 — 6 В, на гнезде DC in написано 8,4 В. Видимо, такое напряжение имеет внешний блок питания. Т.е. аппарат рассчитан на эксплуатацию в диапазоне напряжений 6—8,4 В, как и другие модели Nikon серии CoolPix.

Еще раз предупреждаем: будьте внимательны при подключении питания, тщательно проверьте полярность и подаваемое напряжение! Возможно, лучше для начала установить 6 элементов для получения напряжения 7,2 В и проверить работоспособность аппарата.

На момент начала экспериментов подходящего штекера для подключения к гнезду DC in в наличии не оказалось, а вот севшая батарейка 2СR5, также используемая для питания аппарата, была, поэтому в качестве «эмулятора» было решено использовать корпус от нее, удалив из пластмассового обрамления элементы и припаяв к контактам с внутренней стороны провода.

Детали конструкции. Резинка взята от старой велосипедной камеры. Позволяет быстро заменять блок на свежий.

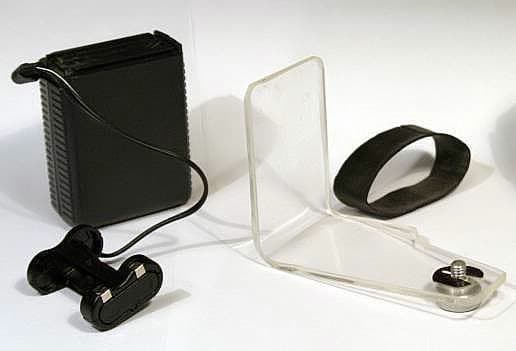

Элементы конструкции

В блоке аккумуляторов 7 нормальных (7×1,2 В = 8,4 В), и одна заглушка из севшего в «0» и закороченного аккумулятора/батарейки.

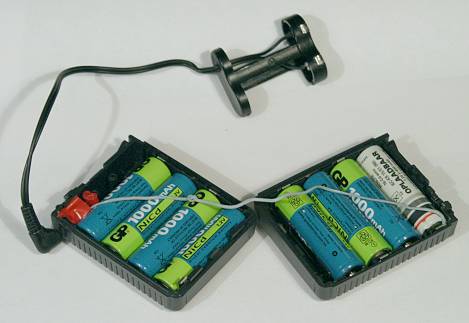

Блок аккумуляторов

В качестве сумки/чехла идеально подошла недорогая косметичка, одно время широко встречающаяся на развалах и рынках. Там даже предусмотрен внутренний кармашек на молнии, как специально задуманный для штатного аккумулятора, который можно носить «про запас».

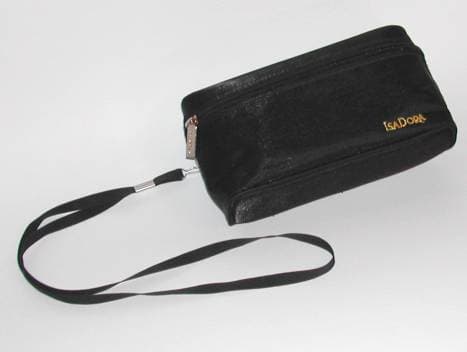

Чехол для аппарата

Результаты испытаний

Сразу отметим, что время работы/количество кадров на одной зарядке зависит от множества факторов — используется ли ЖКИ, вспышка, «следящий» автофокус, зум, сколько времени аппарат находится в режиме ожидания и т.д. Поэтому привожу данные на основании собственной статистики. Условия следующие: использование вспышки — 60—80% кадров, «следящий» автофокус включен, ЖКИ включен, промежуток между кадрами — 1—5 минут, количество включений-выключений питания на одной зарядке — от 2 до 10, качество Fine, разрешение 2048—1536, CF 256 МБ Digitex.

Итак, примерное количество кадров на разных источниках питания:

  • Литиевая батарея 2CR5 — 20—40 кадров
  • Штатный аккумулятор — 50—80 кадров
  • 7 аккумуляторов NiCd GP-1000 — 160—230 кадров
  • 6 аккумуляторов NiCd GP-1000 — 100—130 кадров

    Проверка работы камеры с использованием щелочных батареек не проводилась в силу наличия сравнительных данных для аппарата Nikon CoolPix 2000 (питание от 4-х элементов АА): 4-х свежих батареек хватило на 15 кадров, в то время как аккумуляторы Varta 750 мА·ч позволили сделать 50 кадров. Дело, видимо, в том, что батарейки просто не способны выдать требуемый ток. Для аппаратов этой серии использование батареек можно рекомендовать только в случае крайней нужды.

    Замер потребляемого тока показал следующие значения в режимах:

  • просмотр, меню SetUp — 250—300 мА
  • включение питания — пиковый ток до 1100 мА
  • режим съемки с включенным ЖКИ — 350—400 мА
  • то же с включенным «следящим» автофокусом — 400—450 мА
  • то же с зумом — 350—900 мА
  • момент съемки — пиковый ток до 1000 мА
  • после съемки кадра со вспышкой — пиковый ток до 1200 мА

    Мой экземпляр отключался при падении напряжения ниже 5,9 В

    Комментарии:

    При использовании 7 аккумуляторов (напряжение 8,4 В) мы добились трехкратного улучшения в работе. Меньший эффект при использовании 6 аккумуляторов, вероятно, можно объяснить большим потребляемым током в некоторых режимах, т.е. если без вспышки камера еще как-то снимала, то при включении режима вспышки через непродолжительное время появлялась надпись «Battarey exhausted», при том, что аппарат умеет отключать ЖКИ при зарядке вспышки и садящихся аккумуляторах. При этом режим просмотра отснятых кадров работал. Т.е. введение седьмого аккумулятора компенсирует «просадку» напряжения в режимах с большим потребляемым током при истощенных аккумуляторах. Кроме того, это позволяет обеспечить более полный разряд NiCd-аккумуляторов перед последующей зарядкой, что положительно сказывается на сроке их службы.

    Также нужно отметить, что NiCd аккумуляторы предпочтительнее для питания устройств с большим потреблением энергии, т.к. они обладают большей нагрузочной способностью, нежели NiMH, т.е. могут отдавать больший ток. Для NiMH рекомендуемый разрядный ток составляет 0,2—0,5 от емкости, в то время как NiCd спокойно и без последствий для себя отдают 1—1,5 С. Из этих соображений использование NiMH-аккумуляторов с емкостью менее 2000—2100 мА·ч (максимальная емкость типа АА на сегодняшний день) представляется нецелесообразным, т.к. не позволяет использовать весь потенциал источников питания.

    Подробнее про различные типы аккумуляторов и их особенности можно почитать здесь.

    Выводы

    Путем несложных действий мы существенно расширили возможность подключения альтернативных источников питания к фотоаппарату за существенно меньшие деньги по сравнению со штатным литиево-ионным аккумулятором, тем самым сняв некоторые ограничения творческого потенциала.

    В заключение хочется поблагодарить А. Штанько за неоценимую помощь в реализации идеи.
