HDD-кулер Titan TTC-HD90


Практически каждому компьютерному энтузиасту сызмальства известна эмпирическая установка: охлаждение и шумопонижение жестких дисков — это вещи трудно совместимые, можно даже сказать, взаимоисключающие. Тут поневоле приходится концентрироваться на чем-то одном — либо вам охлаждение, реализуемое широким спектром устройств, от тривиальных корпусных корзин с вентиляторами до продвинутых радиаторных конструкций с жидкостными теплообменниками, либо шумопонижение — опять же, немаленький набор приспособлений, начиная от простых «фенечек» для корпуса, по типу виброизолирующих подвесов, и заканчивая специализированными контейнерами в жанре продукта Quiet Drive от Scythe. А вот об альтернативном, синергетическом варианте, который сумел бы эффектно соединить в себе два этих функционала, по идее, можно даже и не думать — в рамках общей тенденции он всегда являлся своего рода фетишем «вечного двигателя»: какие-то попытки вроде бы и делались время от времени, но особого успеха не достигали. Ведь, как ни крути, бороться с термодинамикой не так-то просто! :)

Однако несколько месяцев назад компания Titan буквально всколыхнула общественность, сделав смелый и интригующий анонс, в междустрочии которого ясно прослеживались два четких слова: нам удалось! Пожалуйте, новый продукт — RTNV HDD Cooler (артикул TTC-HD90), в безвентиляторном исполнении и с разумным бюджетом. На все горазд: и рабочие температуры снижает, и шум обрезает, и вибрации унимает! Естественно, выпустить из внимания такой заманчивый кулер мы никак не могли, и дабы разобраться с техническими качествами «новичка», продиагностировали его в комплексе методически строгих тестовых процедур. С результатами этого исследования мы сегодня как раз и познакомим наших дорогих читателей. Итак, приступим!

Конструктивные особенности

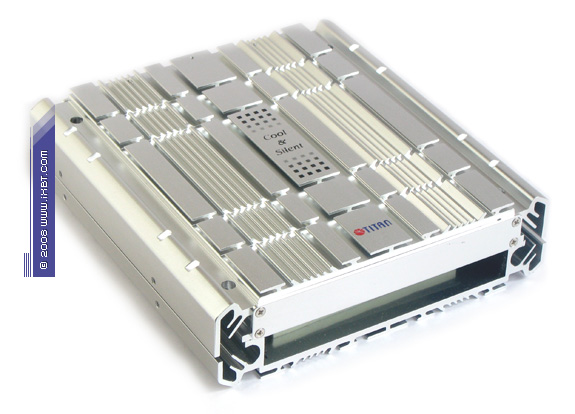

В конструктивном плане «новичок» TTC-HD90, вообще говоря, ничего нового собой не привносит: имеем вполне типичный алюминиевый контейнер 146х155х42 мм, который ориентирован на установку в корпусную секцию форм-фактора 5.25 и образован двумя модулями, сопрягаемыми комплектными винтами в процессе инсталляции.

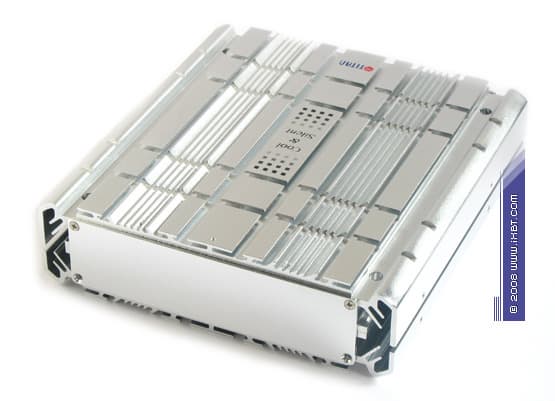

Единственным нюансом, касающимся технической «внешности» нашего подопытного, может послужить разве что только развитое поверхностное оребрение модулей, но раз уж речь здесь заходит именно о кулере, а не простом контейнере, то этот момент следует рассматривать само собой разумеющимся.

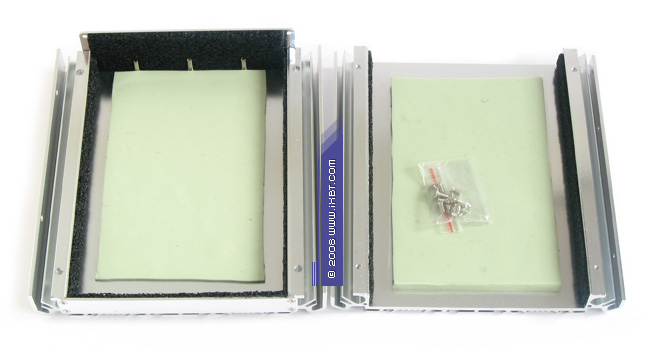

Вполне стандартным предстает и «интерьер» TTC-HD90: отмечаем наличие шумопоглощающих прокладок из вспененного полиэтилена, размещенных по внутреннему периметру модулей, а также двух теплопроводных прокладок 130х85 мм, призванных контактировать с корпусом и электроникой жесткого диска.

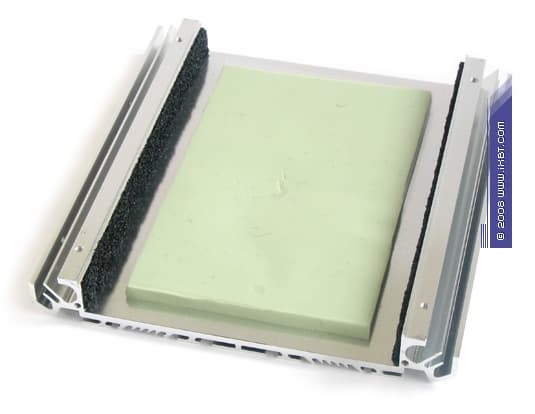

Между тем, одна, казалось бы, незначительная деталь на поверку существенно облагораживает общетехнический имидж нашего «новичка»: если секрет известного шоколада кроется в пузырьках, то хитрой изюминкой TTC-HD90 становится неординарная толщина теплопроводных прокладок — для верхнего модуля (примыкающего к «крышке» жесткого диска) она составляет 3 мм, для нижнего (примыкающего к электронике) насчитывает аж 6 мм!

Ну, теперь источник синергетического эффекта TTC-HD90, декларируемого компанией Titan, более-менее вырисовывается! В отличие от идейного содержания родственных продуктов, чьи производители обычно «скромничают», применяя деликатные прокладки толщиной не более 1-2 мм и целеполагая их только на роль термоинтерфейса, сметливые ребята из Titan действуют «грубой силой» — нагружают эти самые прокладки не только задачей теплопереноса (осуществляемого за счет теплопроводного наполнителя), но и задачей вибродемпфирования (реализуемого благодаря упругой эластомерной структуры). То есть, во всем техническом комплексе TTC-HD90, при поддержке шумопоглощающей «обклейки» и мультипликативных прокладок, они как раз и пытаются добиться гармоничного симбиоза охлаждения и шумопонижения.

Что ж, насколько хорошо провозглашаемые характеристики трансформируются в чисто практические дивиденды, мы посмотрим в разборе результатов тестовых испытаний. Пока же давайте обратимся к другому важному аспекту — эксплуатационным свойствам нашего подопытного.

Эксплуатационные свойства

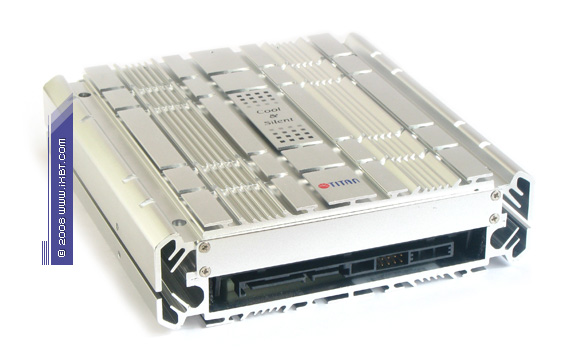

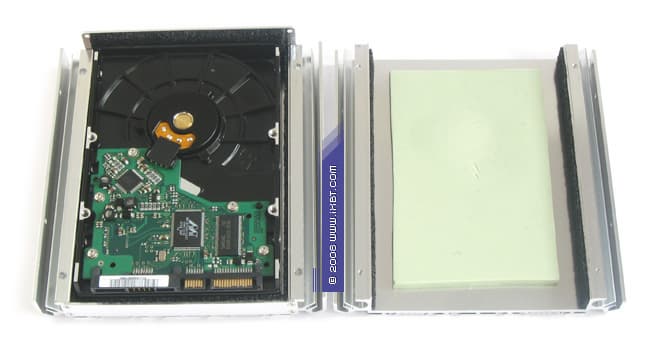

Как и в конструктивном исполнении, по линии эксплуатационных свойств «новичок» TTC-HD90 во многом типичен для продуктов своего класса — монтаж кулера не требует какого-то шаманства и интуитивно понятен даже для начинающих пользователей. Достаточно расположить жесткий диск в «верхнем» модуле, далее примкнуть «нижний» модуль, зафиксировав все это дело четырьмя винтами по горизонтали и двумя винтами на торцевой заглушке — все, кулер-контейнер готов к труду и обороне!

Если подойти к процессу очень строго, то в качестве нарекания здесь можно выдвинуть необходимость приложения некоторых физических усилий для плотного сопряжения модулей перед фиксацией винтами (сказывается толщина и упругость теплопроводных прокладок-виброгасителей). Однако смеем предположить, что монтажом кулера все-таки займутся не воспитанники детсадика, а вполне себе сформировавшиеся граждане, и физические усилия в таком антураже засчитывать серьезной проблемой вряд ли будет разумно.

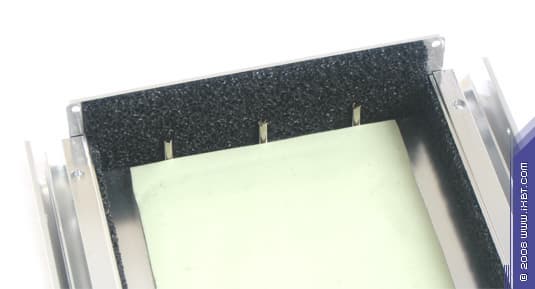

Тем не менее, в более детализированном раскопе эксплуатационного комплекса TTC-HD90 обнаруживается пара не очень позитивных нюансов, на которых следует акцентироваться поподробнее. Первый «нюанс» в какой-то степени соотносится с конструктивно-техническим базисом кулера — это группа из трех небольших винтов, дислоцированных на верхнем модуле рядом с торцевой заглушкой.

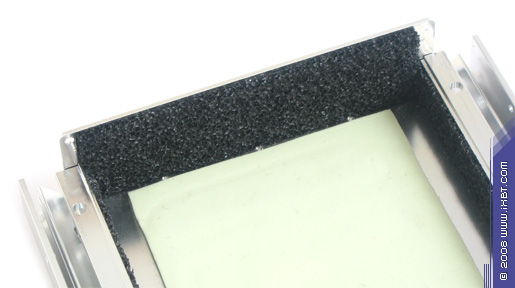

Вообще говоря, предназначение указанной группы винтов не совсем ясно, но вот провоцируемый ими негативный эффект может оказаться уже вполне четким и ощутимым — при соприкосновении с корпусом жесткого диска они становятся проводниками структурных вибраций, нивелируя все старания прокладок-виброгасителей. Соответственно, в процессе монтажа необходимо будет проследить, чтобы корпус жесткого диска не касался этих винтов-диверсантов. Либо вообще их выкрутить, от греха подальше. А отверстия зашпаклевать. :)

Другой нюанс касается вопросов совместимости — TTC-HD90 не принимает на борт «нестандартных» жестких дисков, которые не укладываются в нормативный форм-фактор 3.5". Под этот лимит подпадают утонченные диски с толщиной корпуса 20 мм, то есть, в основном однопластинные модели Maxtor и Seagate. Для «типовых» дисков, в том числе с толщиной корпуса 25 мм, совместимость уже железно гарантируется и изначально заложена в конфигурацию кулера.

Итак, с эксплуатационными свойствами нашего подопытного мы разобрались, пора перейти непосредственно к результатам тестовых испытаний!

Результаты тестовых испытаний, охлаждающая способность

Для определения охлаждающей способности HDD-кулеров нами предусмотрен набор тестовых испытаний, которые проводятся на специализированной компьютерной платформе.

Базис тестовой платформы:

  • материнская плата ASUS P5AD2-E Premium rev. 1.05
  • процессор Intel Pentium 4 550 (3.4 GHz Prescott, HT Technology)
  • ОС Microsoft Windows XP

В качестве объекта исследования используется жесткий диск Samsung HD161HJ, далеко не самый «горячий», но обладающий достаточно виброактивным шпинделем (по крайней мере, для нашего экземпляра). Функциональная пара в составе диска и испытуемого кулера помещается в полуоткрытый тестовый бокс с квази-изотермической внутренней средой (температура 30°С) и подвергается нагреву в три тестовых захода длительностью минимум 60 мин. Естественный нагрев диска осуществляется циклическими операциями чтения/записи большого массива файлов размером от 1 кбайт до 1 Гбайт (порядка 500 файлов общим объемом 60 Гбайт). Тем самым, эмулируются типовые пользовательские задачи, связанные с дисковой активностью. Регистрация температурных показателей в контрольных точках (шпиндель, боковая поверхность корпуса, интерфейсный чип, микросхема памяти) производится с помощью откалиброванных цифровых термометров, далее полученные данные проходят статистическую обработку результата.

В соответствии с основными положениями методики тестовых испытаний HDD-кулеров для продукта Titan TTC-HD90 были получены следующие результаты (приведены в Таблице 1).

Таблица 1. Результаты тестовых испытаний, термические показатели
Объект испытаний Термические показатели, °C
Интерфейсная ИМС Память Шпиндель Корпус
Samsung HD161HJ 60 51 45 42
Функциональная пара
Samsung HD161HJ
Titan TTC-HD90
53 47 41 39

Как видим, по техническим ориентирам охлаждающей способности кулер Titan TTC-HD90 действительно обеспечивает улучшенный тепловой режим для обслуживаемого жесткого диска, в особенности, если принять во внимание показатели функционирования блока электроники. В итоге, общую эффективность нашего подопытного можно охарактеризовать как удовлетворительную.

Результаты тестовых испытаний, шумовые характеристики

Шумовые характеристики испытуемых функциональных пар кулер-диск определяются на основе технической методики, адаптированной из ГОСТ 12.1.026-80 и стандарта ИСО 3744. Целью исследования является определение уровней звукового давления в третьоктавных полосах частот, то есть, проведение расширенного анализа шума, производимого объектом тестовых испытаний. В эксперименте используется измерительная поверхность в виде параллелепипеда (5 точек измерений), в качестве измерительного расстояния выбрана величина 0,3 м (для более четкого выявления индивидуальных особенностей шума, производимого объектами тестирования). Фоновый уровень шума в процессе проведения эксперимента постоянен и составляет 15 дБА.

Итак, для функциональной пары, составленной жестким диском Samsung HD161HJ и кулером Titan TTC-HD90, получены следующие результаты (приведены в Диаграммах 1-2).

Диаграмма 1. Уровни звукового давления в третьоктавных полосах частот, HDD Samsung HD161HJ

Как видим, в спектре шума жесткого диска явственно проступает составляющая, которая соответствует так называемой характеристической частоте и сосредоточена в полосе 125 Гц. Также присутствуют две выраженные гармоники этой частоты — они сосредоточены в полосах 250 и 500 Гц. Повышенные уровни наблюдаются и в полосах 1-3 кГц, что субъективно выражается «стрекочущим» звуком позиционирования головок при чтении/записи. Любопытно также небольшое повышение в полосах 5 кГц и 10 кГц — это характерный «свист» шпинделя, который едва различим «на слух». Уровень звука, взвешенный по характеристике «А», для этого случая составляет 35 дБА.

Диаграмма 2. Уровни звукового давления в третьоктавных полосах частот, функциональная пара в составе HDD Samsung HD161HJ и кулера Titan TTC-HD90

Если сравнить этот спектр с предыдущим, то совершенно наглядным становится изменение характера шума в «нижней» части — полосах 100-250 Гц, где происходит своеобразное «перераспределение» энергии. То есть, интенсивность структурных вибраций в целом снижается — кулер Titan TTC-HD90 реально способствует поглощению вибраций, «генерируемых» характеристической частотой жесткого диска (по факту, 120 Гц), и уменьшению соответствующих акустических шумов. Присутствует и определенное «поглощение» шумов позиционирования головок, а также подавление «свиста» шпинделя. Уровень звука, взвешенный по характеристике «А», для этого случая составляет 31 дБА.

Таким образом, хотя тон характеристической частоты (полоса 125 Гц) и остается в спектре функциональной пары кулер-диска, виброактивность этой пары заметно снижается, изменяется и общий характер шума, который становится более ровным и менее чувствительным в субъективном восприятии.

Что ж, каких-то дополнительных комментариев здесь, по-видимому, уже не требуется. Пора подводить итоги нашего исследования!

Выводы

Рассмотренный сегодня HDD-кулер Titan TTC-HD90 предстает весьма любопытным продуктом, сочетающим приемлемую эффективность охлаждения и неплохие задатки к шумопонижению обслуживаемых жестких дисков. По общей совокупности потребительских качеств он способен составить серьезную конкуренцию родственным продуктам более высокого класса — кулерам серии CoolDrive от Cooler Master и Quiet Drive от Scythe. И если принять во внимание разумный розничный ценник (порядка 700 рублей), не заостряясь на минорных технических недостатках, TTC-HD90 может быть смело рекомендован к использованию совместно с широким набором стандартных жестких дисков форм-фактора 3.5".

Что ж, компанию Titan можно поздравить с успехом и пожелать новых свершений в деле совершенствования продуктовой линейки HDD-кулеров. Ну, а мы и дальше будем следить за развитием событий на этом фронте.



Кулер Titan TTC-HD90 предоставлен компанией СВЕГА-Компьютер
