Обзор видеоускорителя Zotac GeForce GTX 1060 Amp! Edition (3 ГБ)

Справочные материалы:

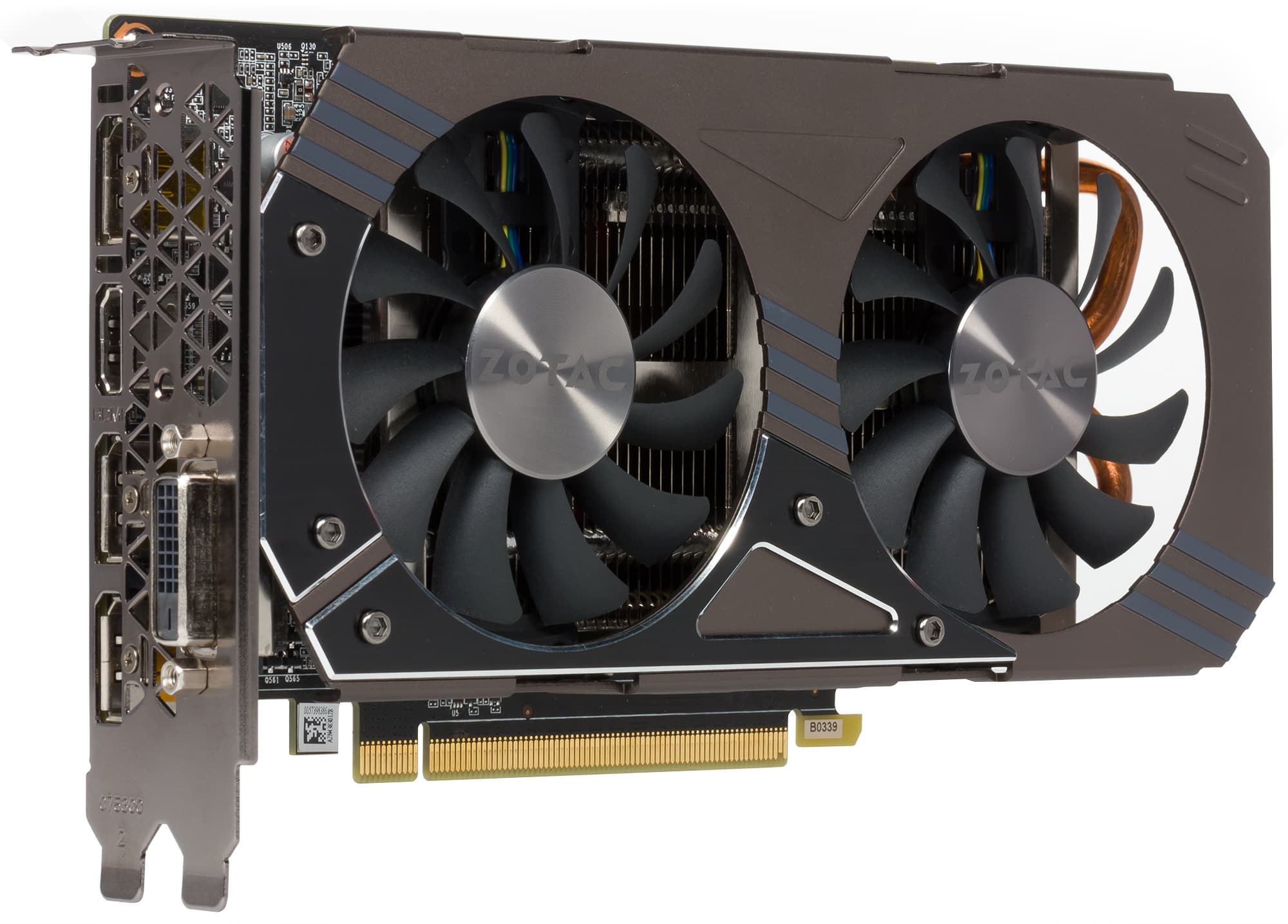

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Zotac GeForce GTX 1060 Amp! Extreme 3 ГБ 192-битной GDDR5

Сведения о производителе: Компания Zotac International (торговая марка Zotac) основана в 2006 году в Гонконге. Является второй дочерней структурой старейшего производителя всевозможного оборудования для компьютерной техники PC Partner (первой является компания Sapphire Technology). PC Partner владеет 100% активов компании Zotac (в отличие от Sapphire, где у PC Partner лишь небольшая доля). Штаб-квартира в Гонконге, производство в Китае. На рынке в России — с 2006 года.

Характеристики в сравнении с референс-картой

Zotac GeForce GTX 1060 Amp! Extreme 3 ГБ 192-битной GDDR5 (ZT-P10610E-10M)
Параметр Значение Номинальное значение (референс)
GPU GeForce GTX 1060 (GP106)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц 1582—1974 (+6%) 1507—1860
Частота работы памяти (физическая (эффективная)), МГц 2000 (8000) 2000 (8000)
Ширина шины обмена с памятью, бит 192
Число вычислительных блоков в GPU 9
Число операций (ALU) в блоке 128
Cуммарное количество блоков ALU 1152
Число блоков текстурирования (BLF/TLF/ANIS) 72
Число блоков растеризации (ROP) 48
Размеры, мм 208×115×40 270×100×35
Количество слотов в системном блоке, занимаемых видеокартой 2 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 122 117
Энергопотребление в режиме 2D, Вт 30 28
Энергопотребление в режиме «сна», Вт 11 11
Уровень шума в 3D (максимальная нагрузка), дБА 32,3 26,5
Уровень шума в 2D (просмотр видео), дБА 20,7 18,0
Уровень шума в 2D (в простое), дБА 20,0 18,0
Видеовыходы 1×DVI (Dual-Link/HDMI)
1×HDMI 2.0b
3×DisplayPort 1.4
1×DVI (Dual-Link/HDMI)
1×HDMI 2.0b
3×DisplayPort 1.4
Поддержка многопроцессорной работы нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание, 8-контактные разъемы 0 0
Питание, 6-контактные разъемы 1 1
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена
виджет Яндекс.Маркет

Розничные предложения
виджет Яндекс.Маркет


Память

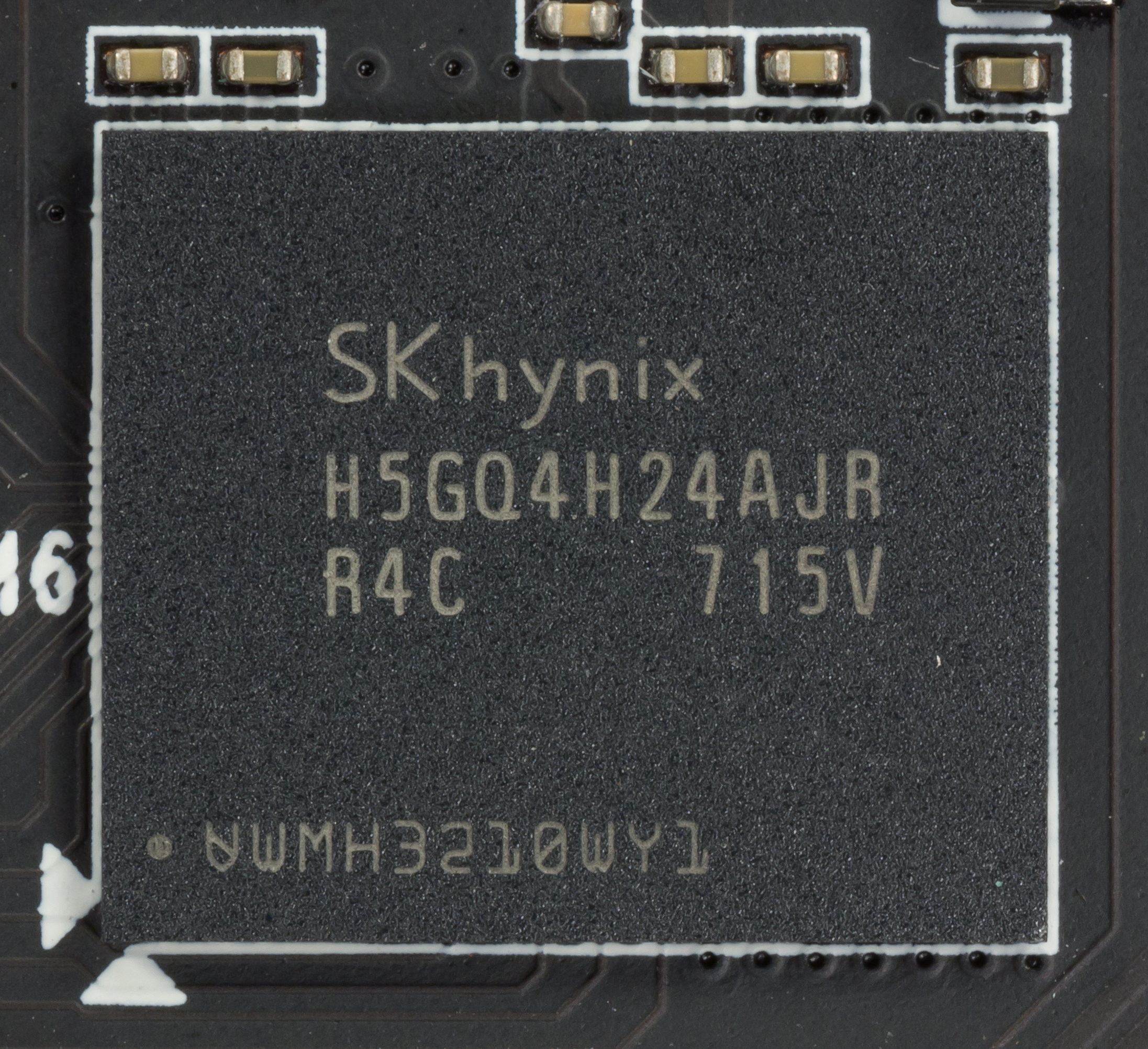

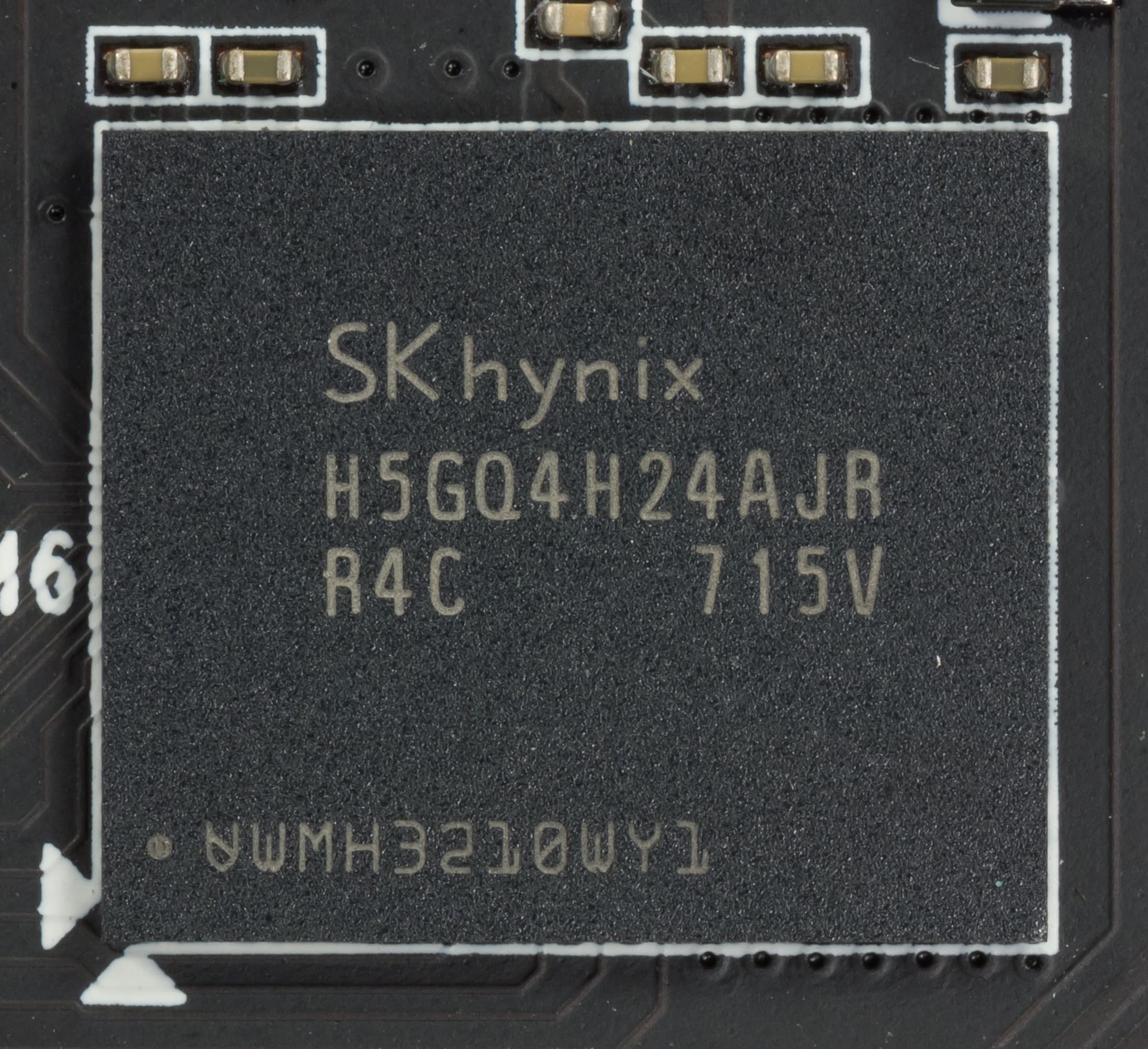

Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK-Hynix (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Особенности карты и сравнение с эталонным дизайном

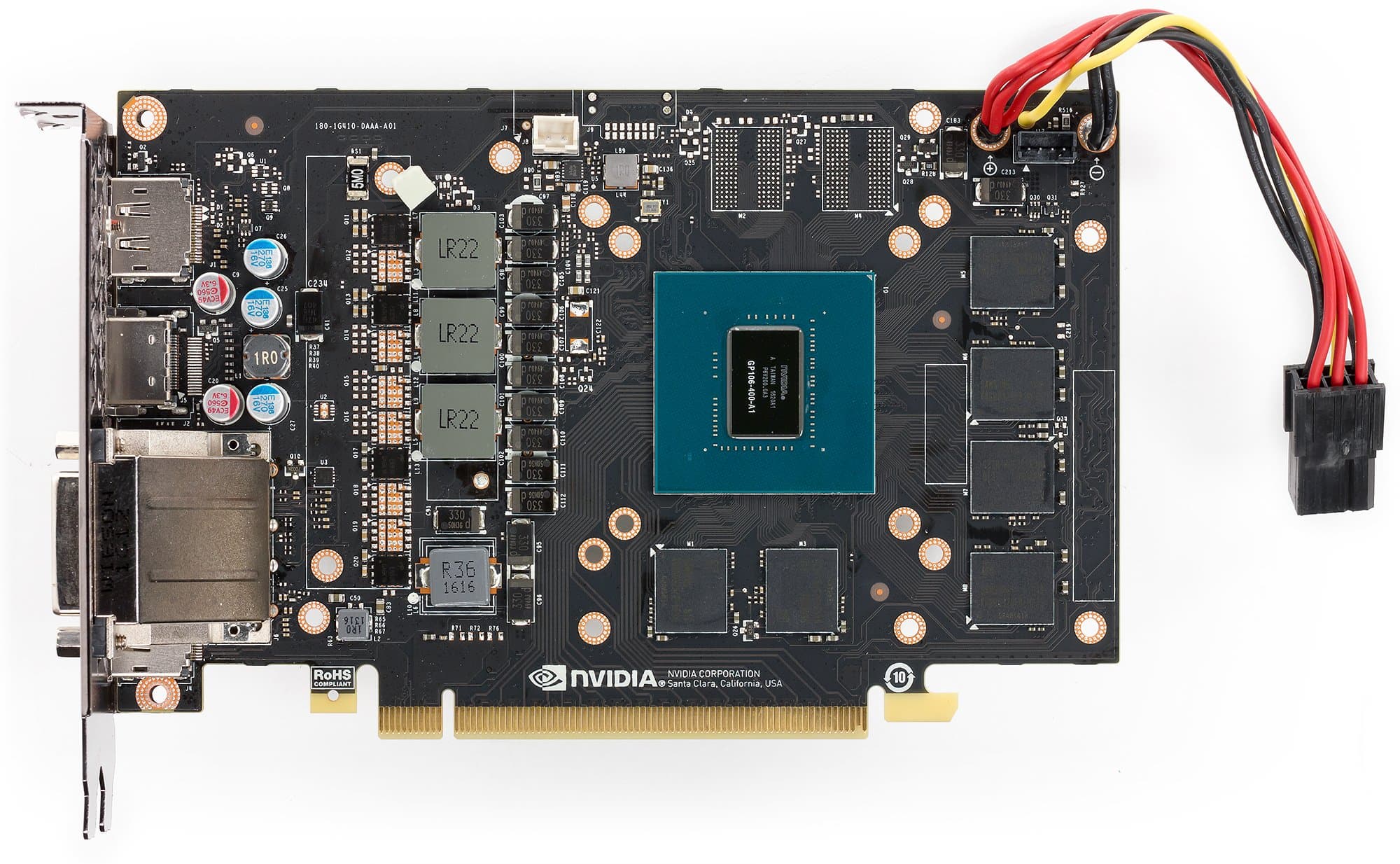

Zotac GeForce GTX 1060 Amp! Edition (3 ГБ) Референс-карта

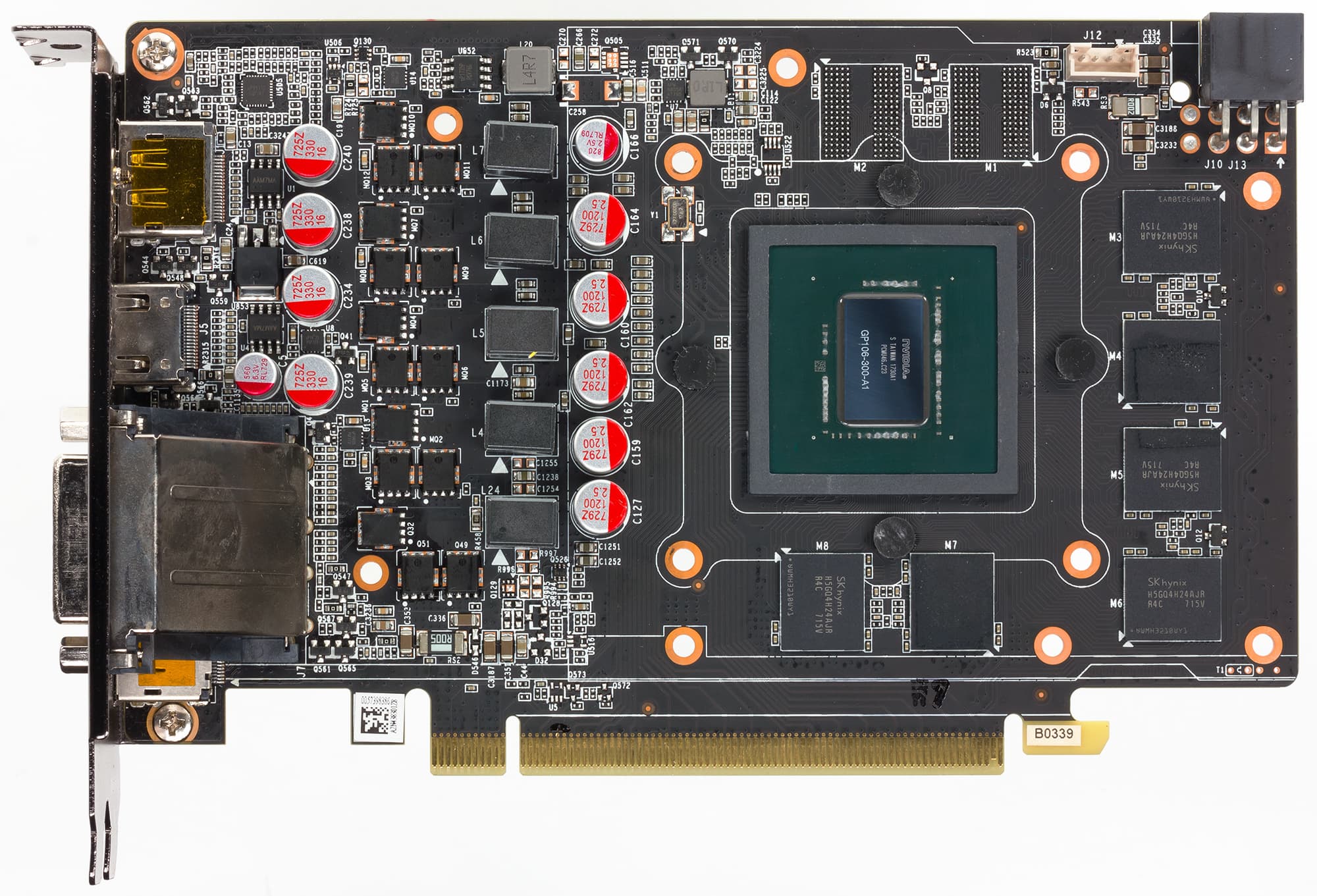

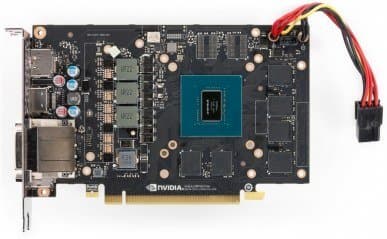

вид спереди

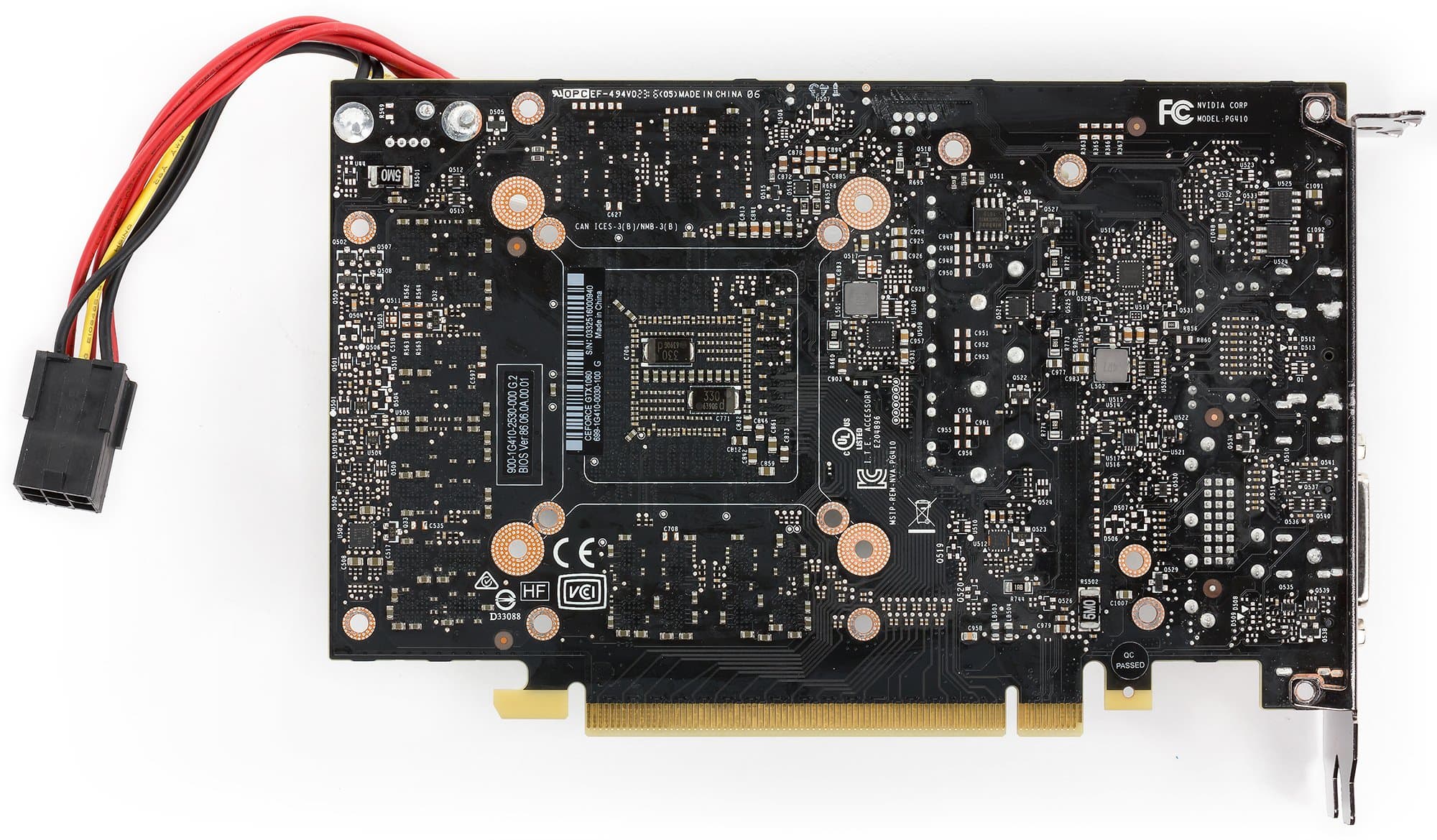

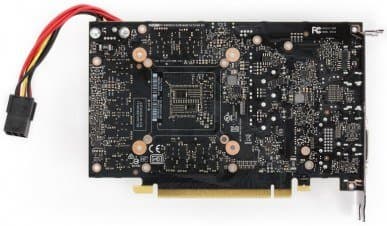

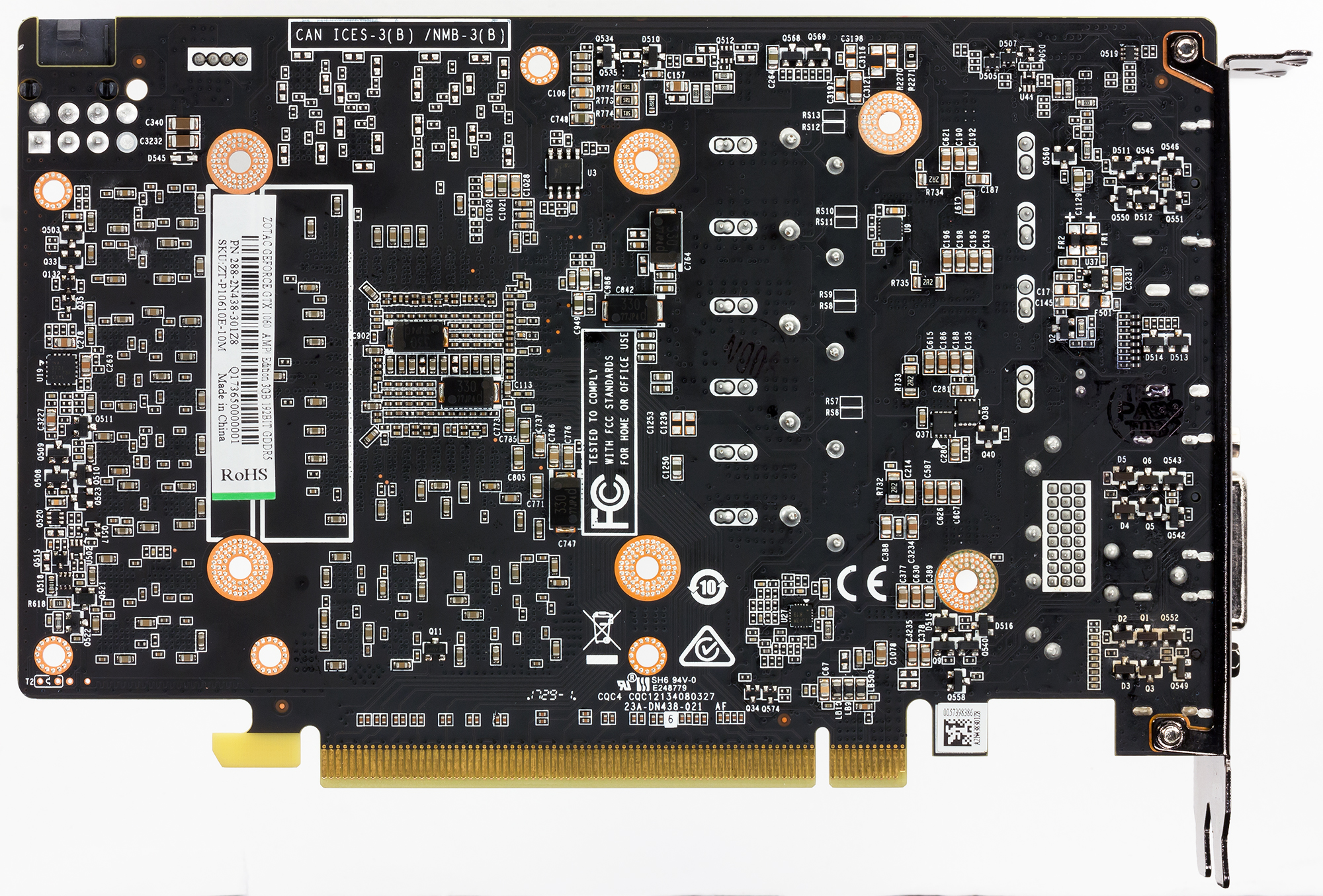

вид сзади

Печатная плата полностью спроектирована инженерами компании Zotac, сходство с референс-картой есть только в расположении микросхем памяти (что логично).

Схема питания имеет 5 фаз и управляется цифровым контроллером uP9511P производства uPI Semiconductor.

Регулирование частот и напряжений можно выполнять с помощью фирменной утилиты Zotac FireStorm, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Последняя версия утилиты может автоматически настроить работу ускорителя на максимально возможные частоты (если владелец, например, не желает самостоятельно искать достижимый максимум).

Частоты работы этого ускорителя штатно повышены на 6% по ядру относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в районе 5%-6% в зависимости от разрешения и режима работы.

Охлаждение

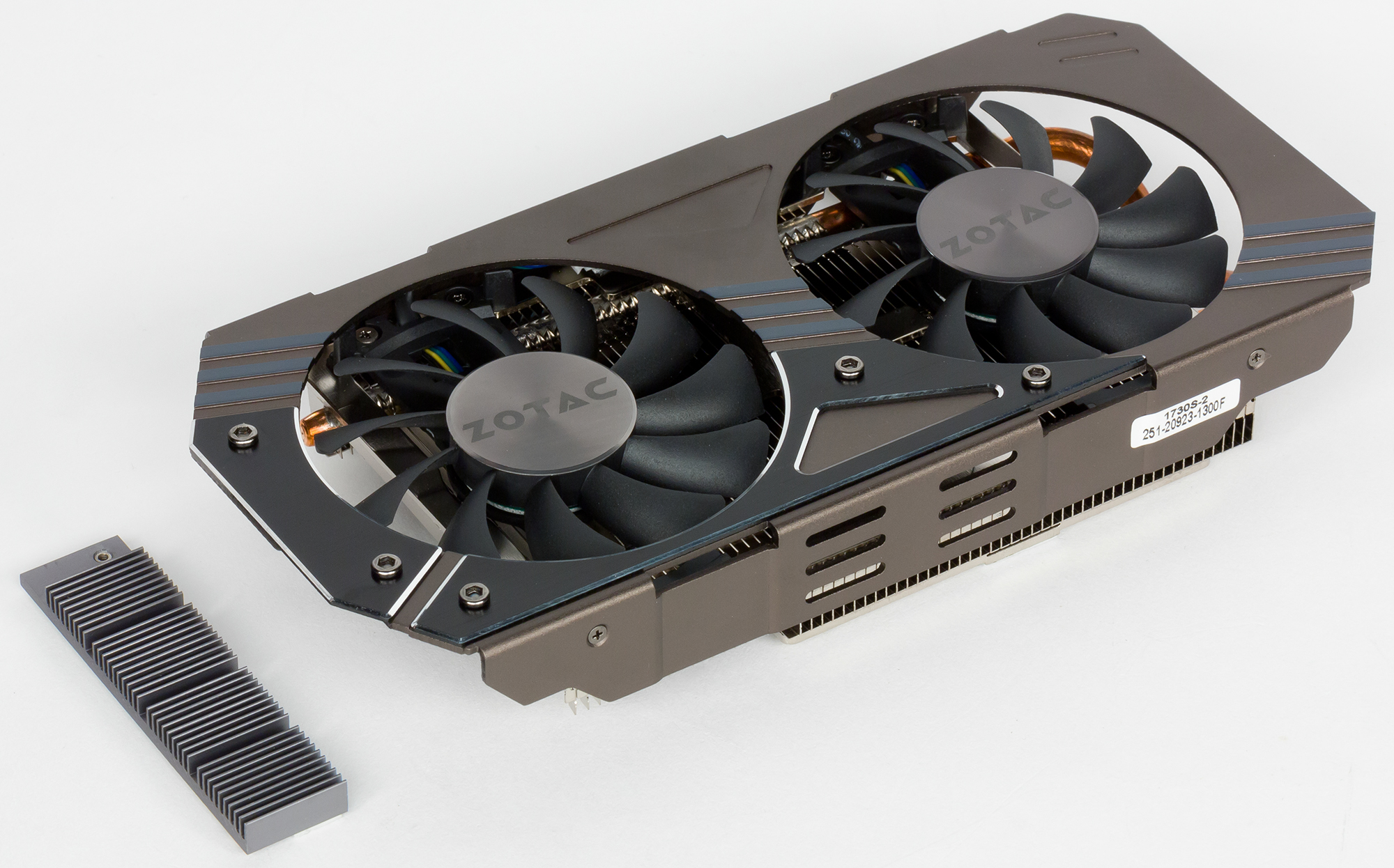

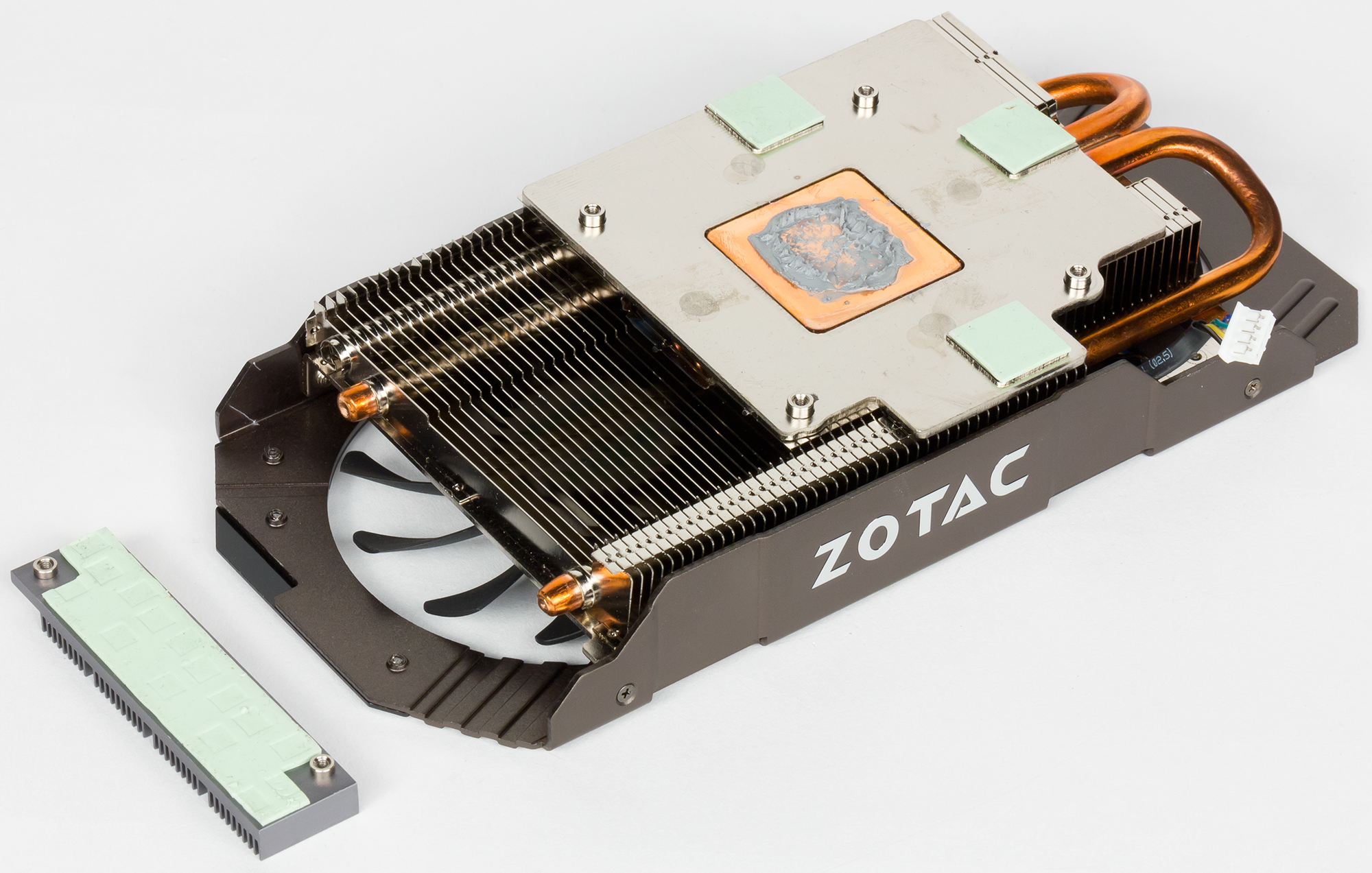

Карта использует кулер IceStorm. Главной его частью является пластинчатый никелированный радиатор. Две тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам. Поверх радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор.

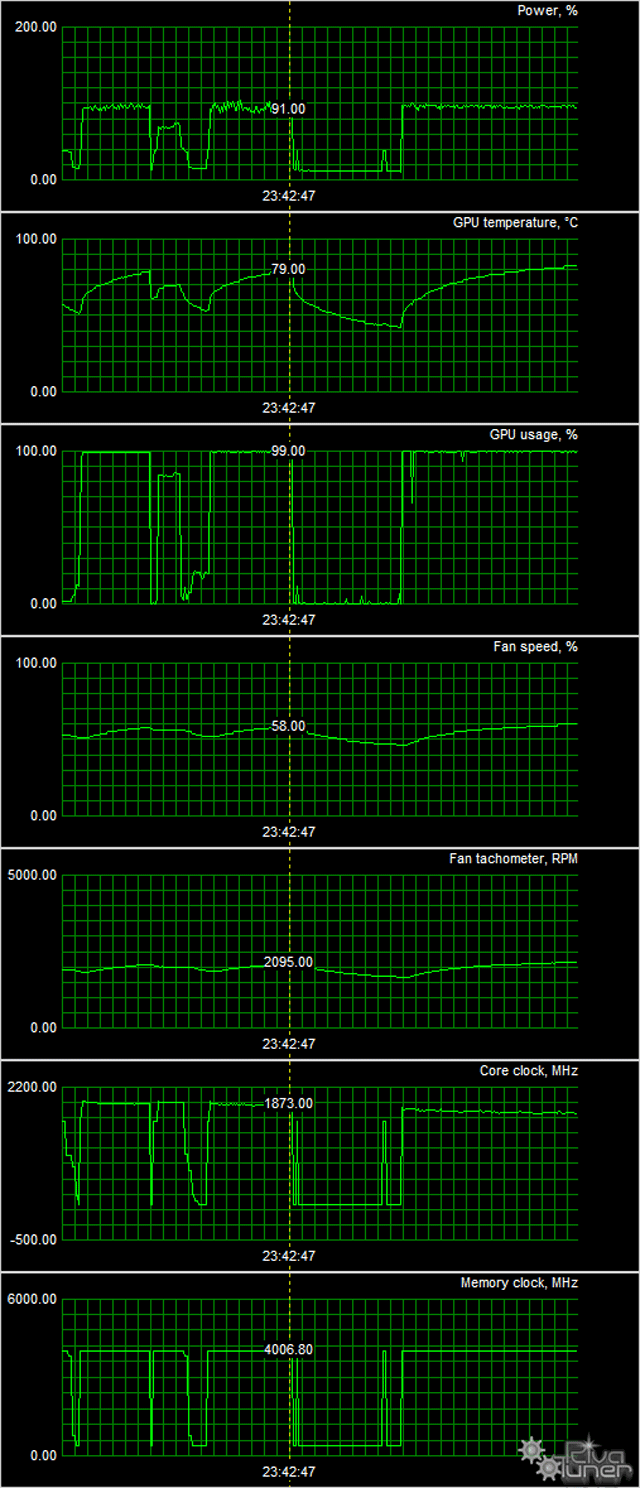

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 79 градусов, что является нормальным результатом для видеокарты такого уровня.

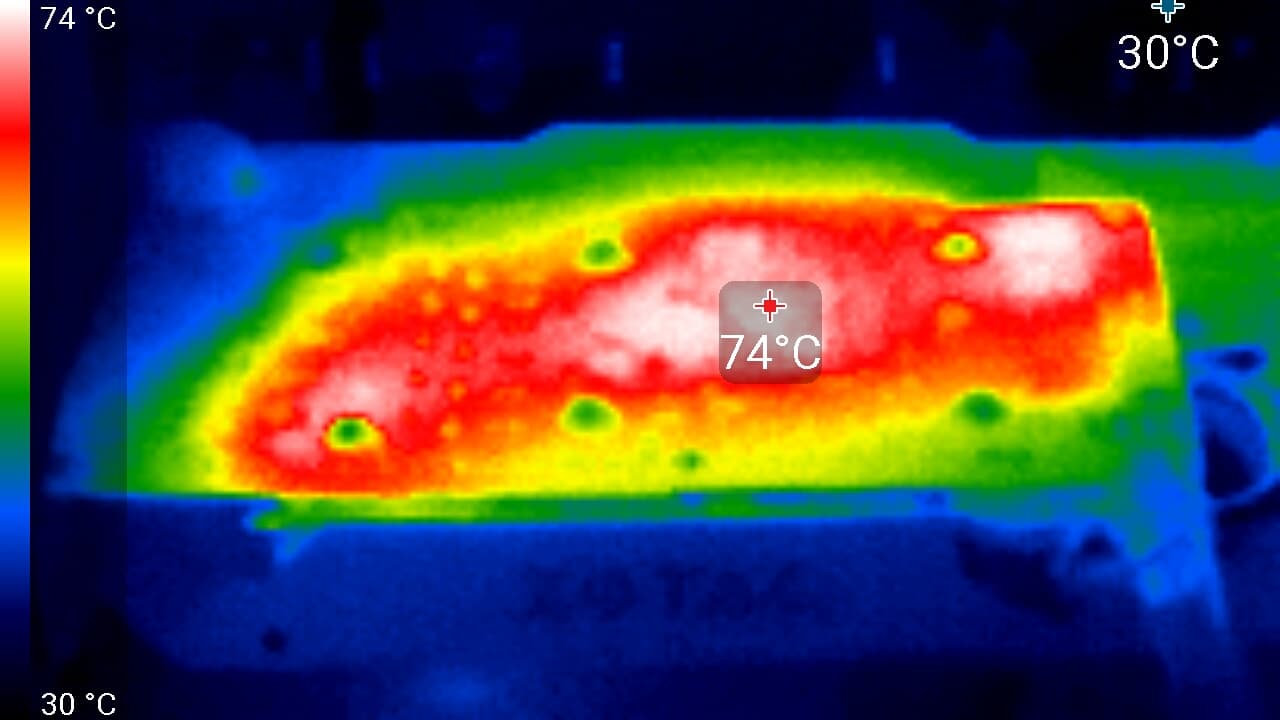

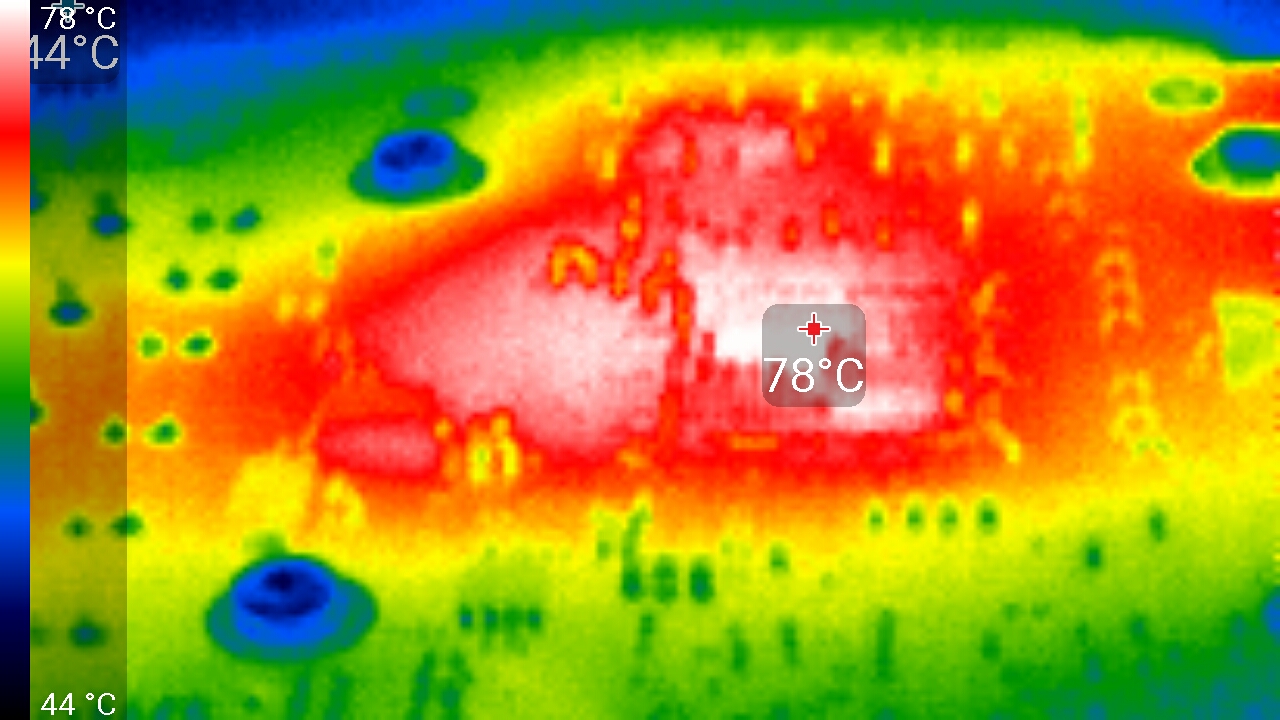

Максимальный нагрев (79 °C) — с обратной стороны печатной платы над GPU.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума выполняется по методике, описанной здесь:

  • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
  • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
  • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
  • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.

В режиме простоя в 2D температура составляла 27 °C, вентиляторы вращались с частотой 1260 об/мин. Шум был равен 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 29 °C. Частота вращения вентиляторов не менялась, уровень шума — тоже (20,0 дБА).

В режиме максимальной нагрузки в 3D температура достигала 79 °C. Вентиляторы при этом раскручивались до 2100 оборотов в минуту, шум вырастал до 32,3 дБА, так что данную СО можно считать относительно тихой (шум низкий, ближе к среднему).

Комплект поставки и упаковка

Видеокарта прибыла в нашу лабораторию без комплекта и без упаковки.

Результаты тестирования и рейтинг


Конфигурация тестового стенда

Методику тестирования и настройки игр можно посмотреть здесь.

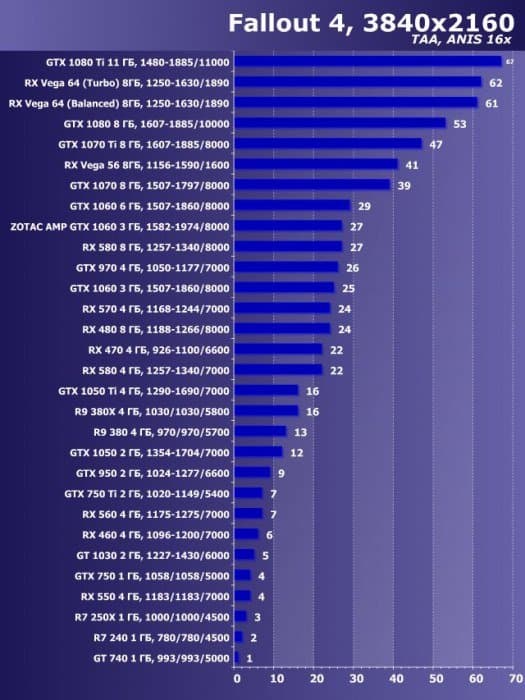

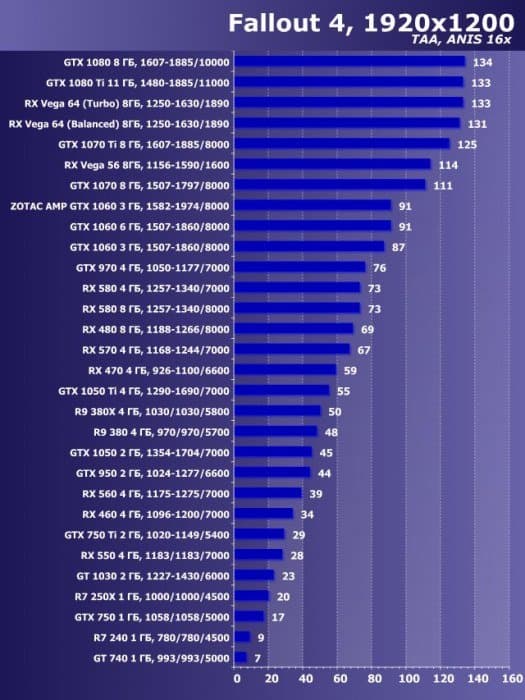

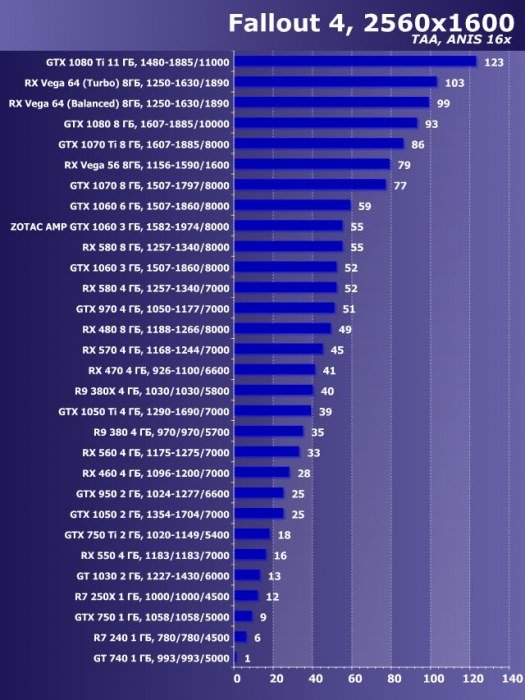

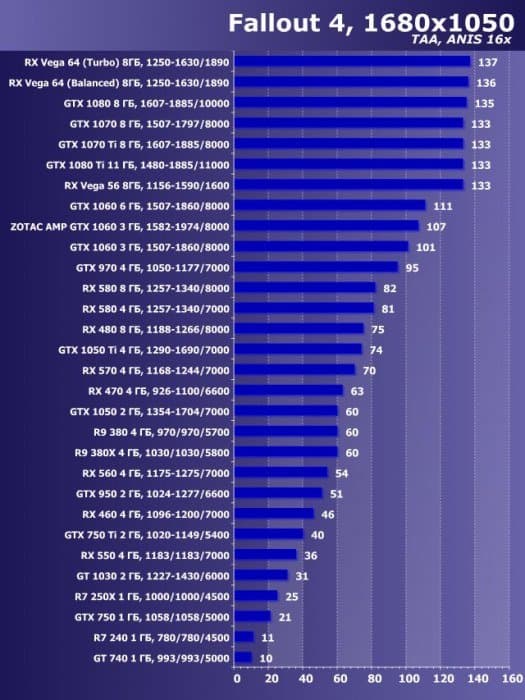

Fallout 4

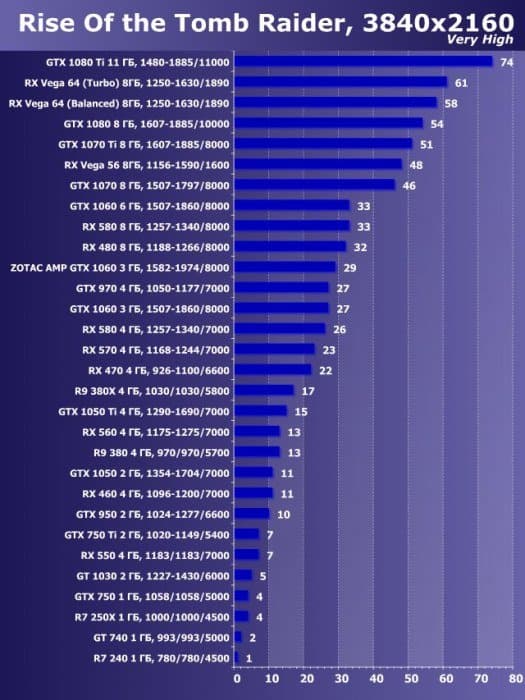

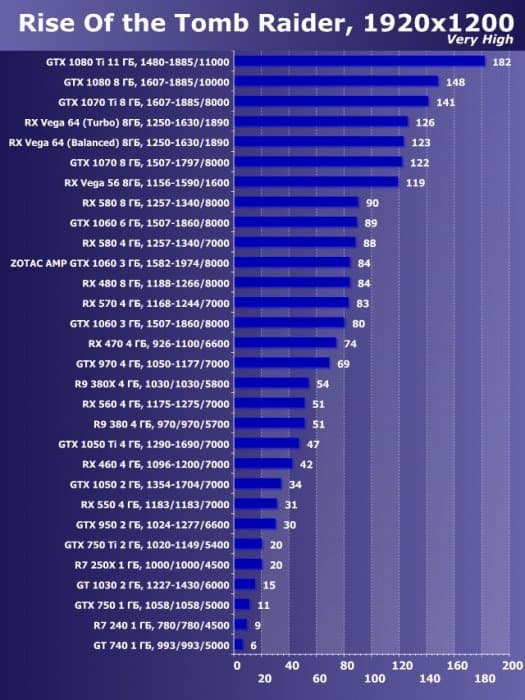

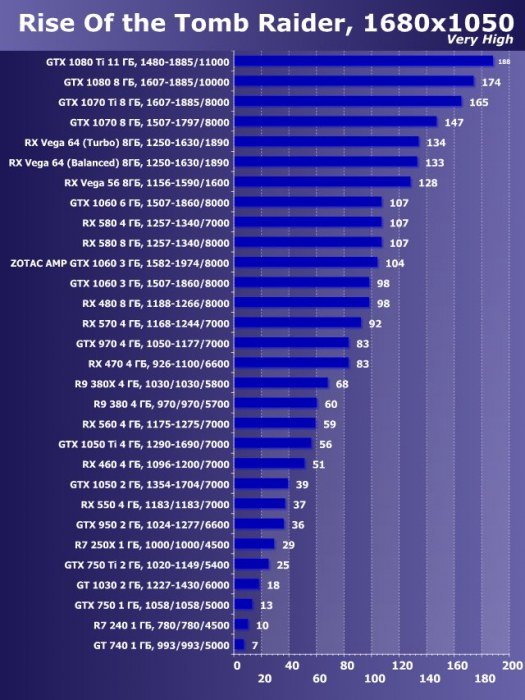

Rise Of The Tomb Raider

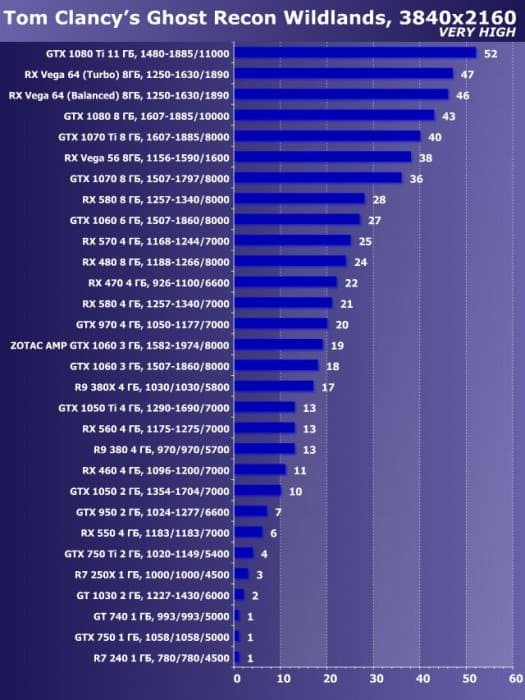

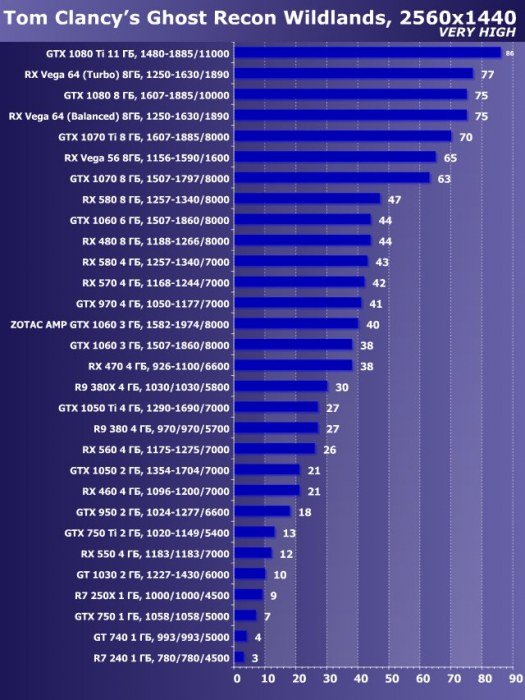

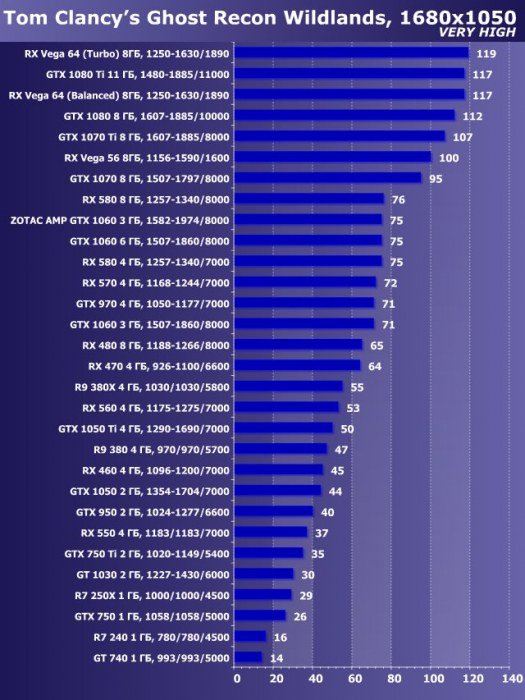

Tom Clancy’s Ghost Recon Wildlands

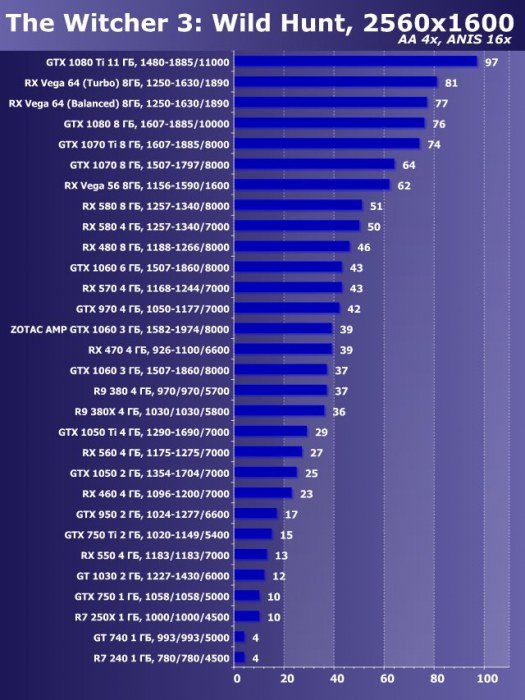

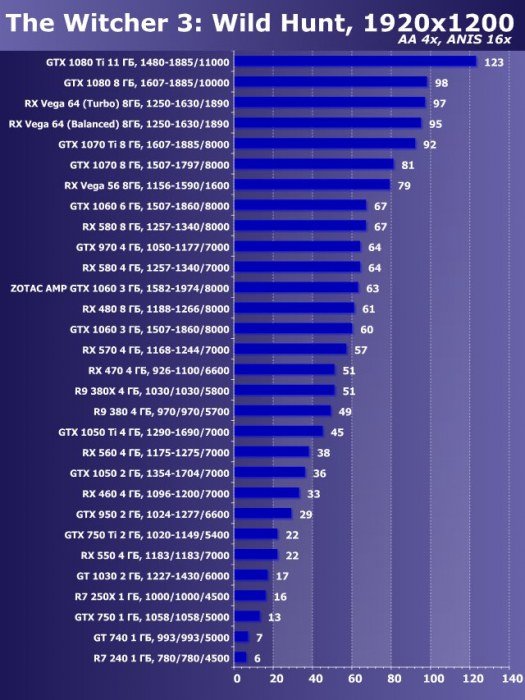

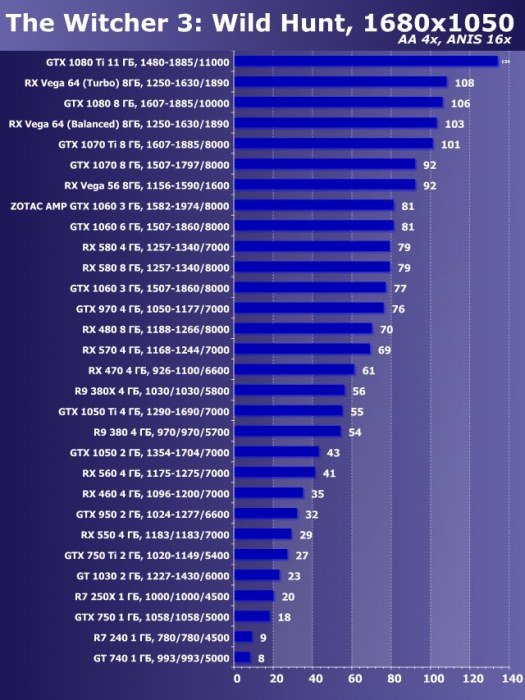

The Witcher 3: Wild Hunt

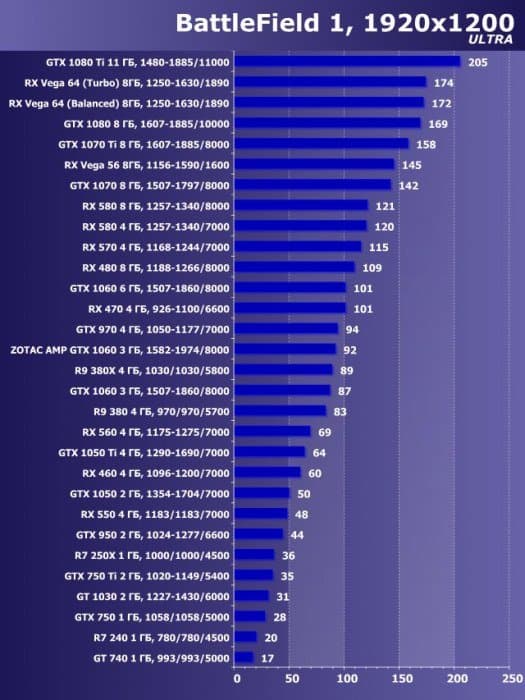

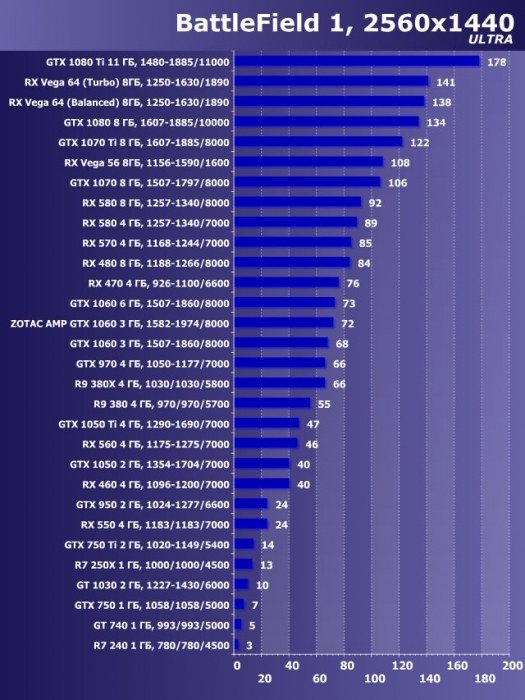

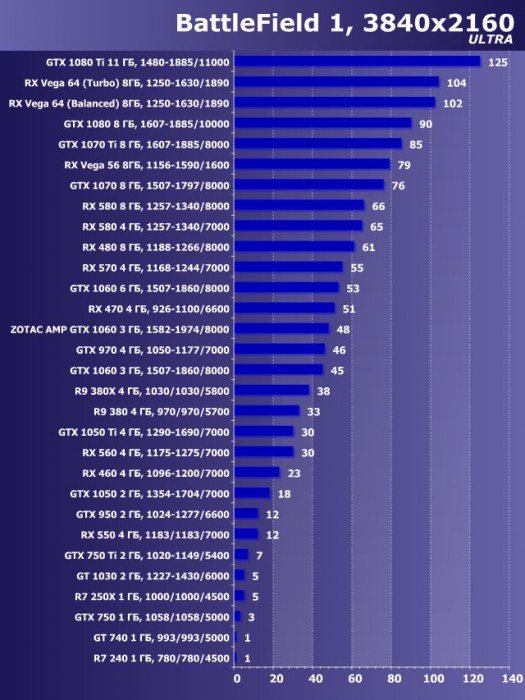

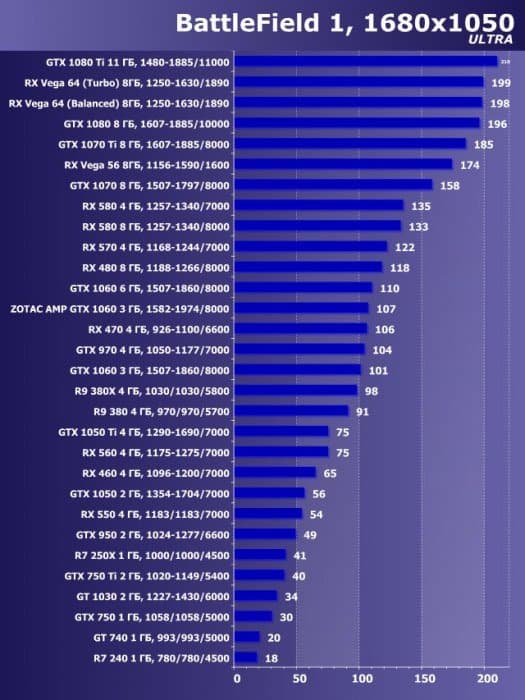

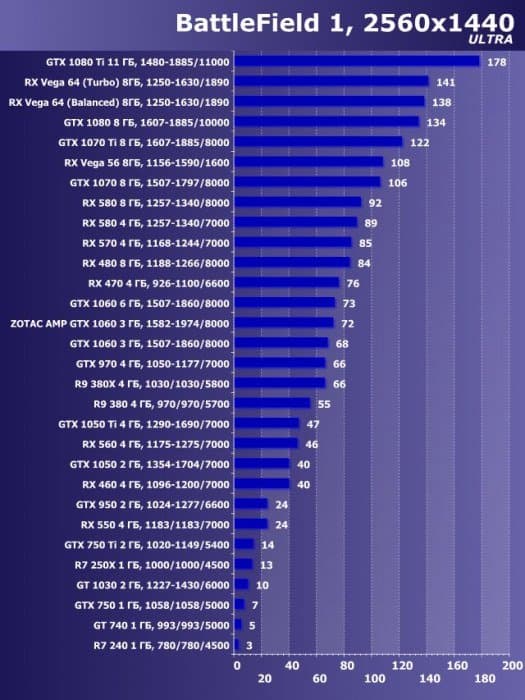

BattleField 1

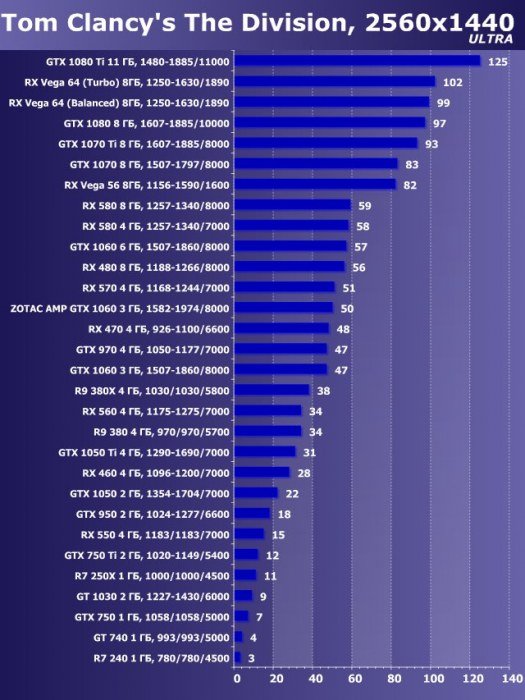

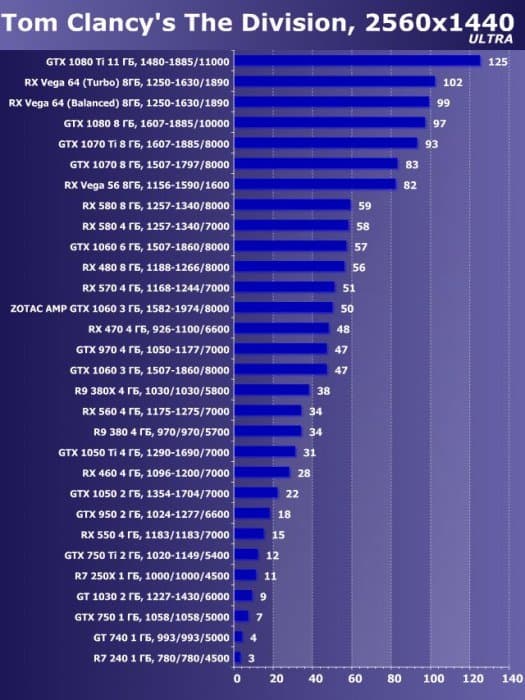

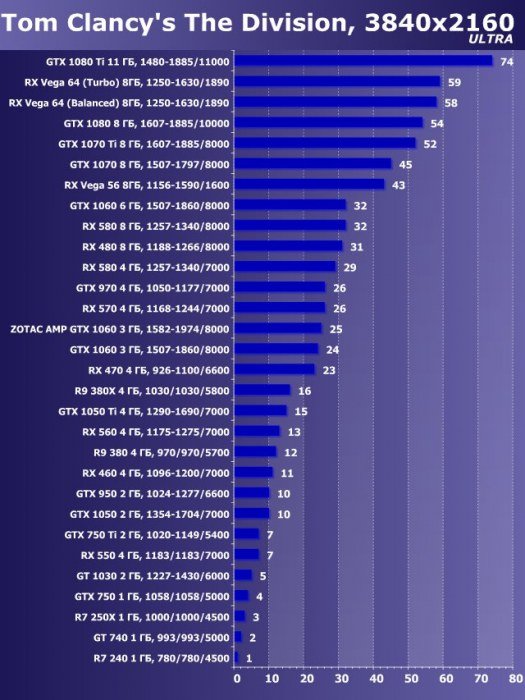

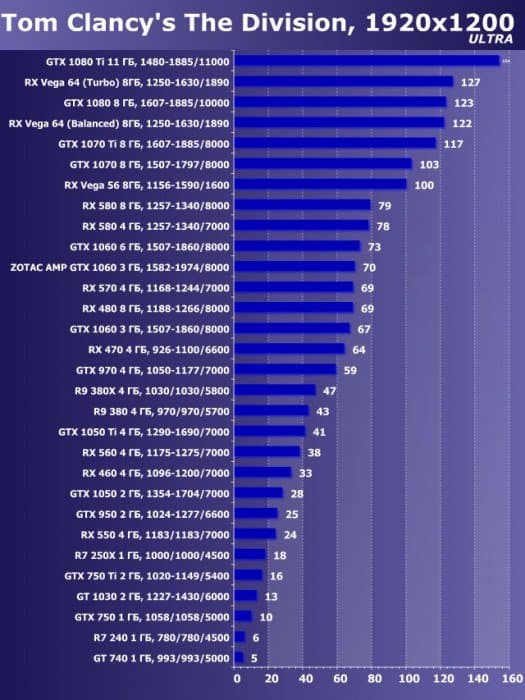

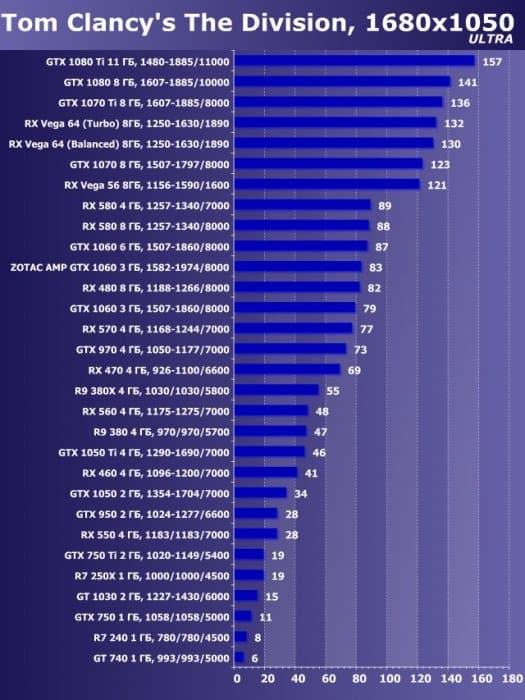

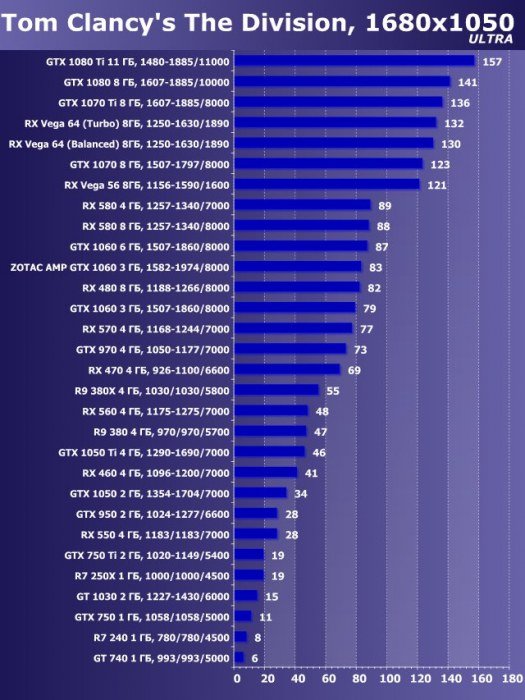

Tom Clancy’s The Division

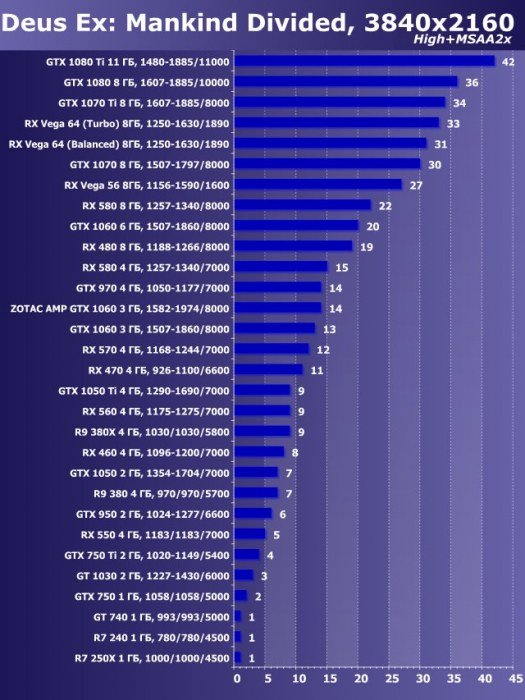

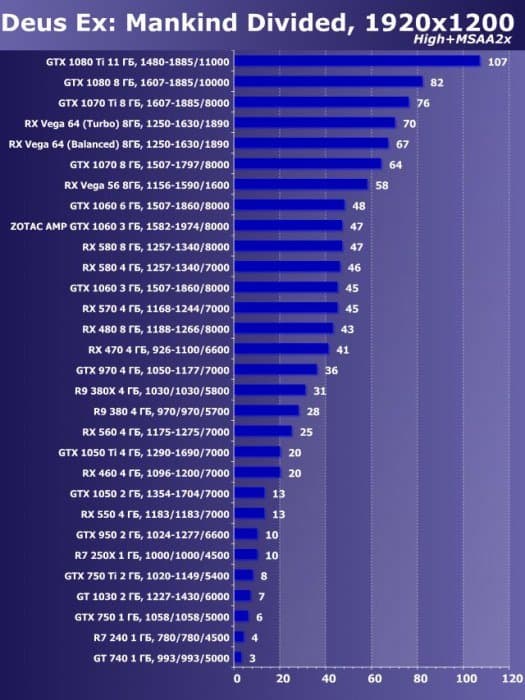

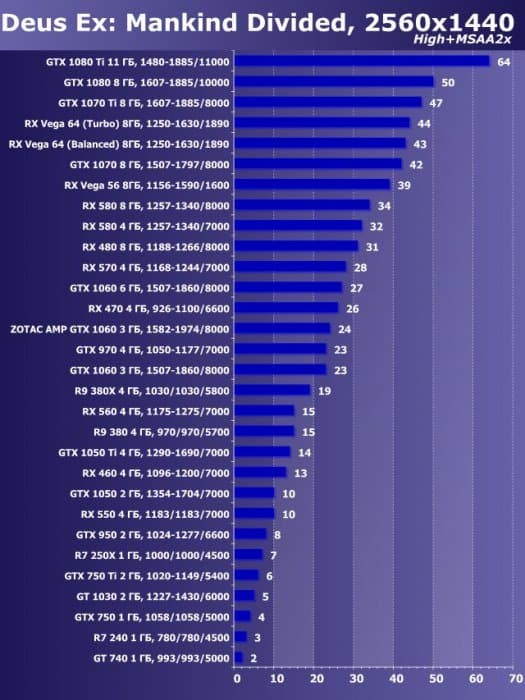

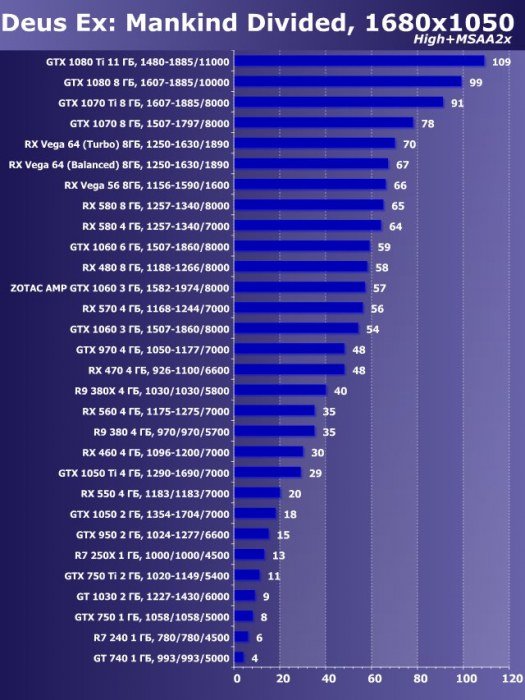

Deus Ex: Mankind Divided

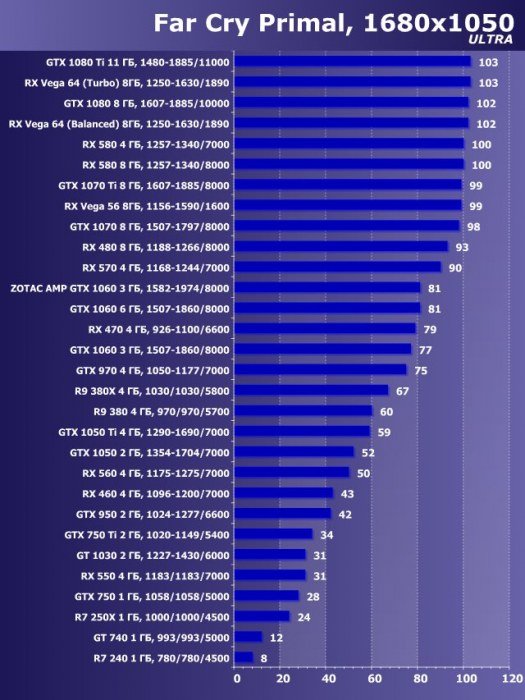

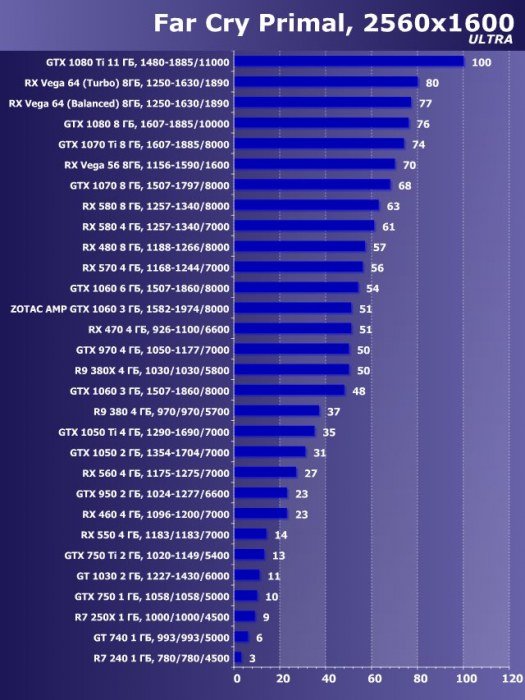

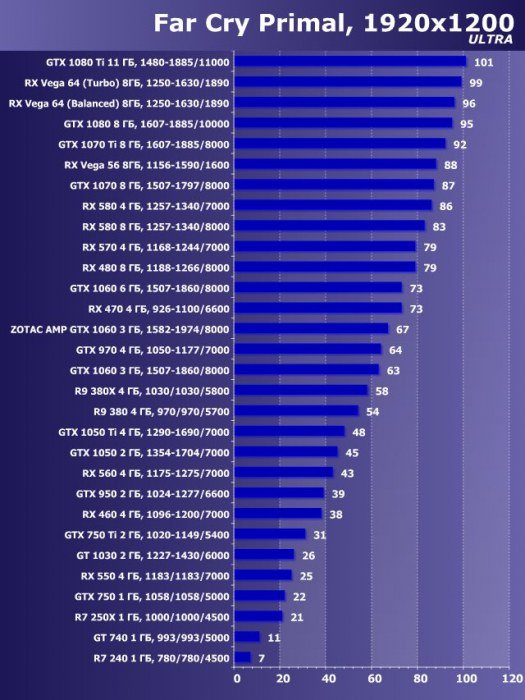

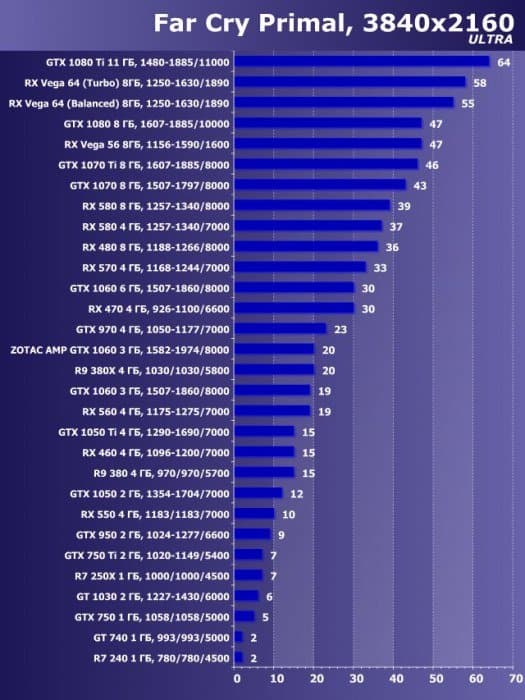

Far Cry Primal

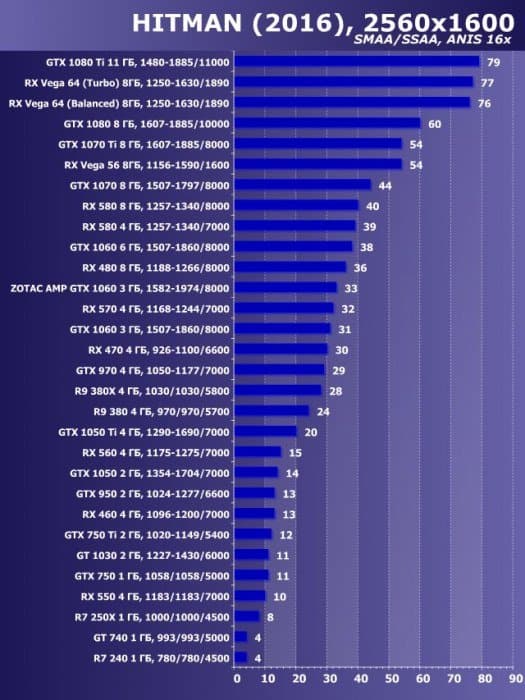

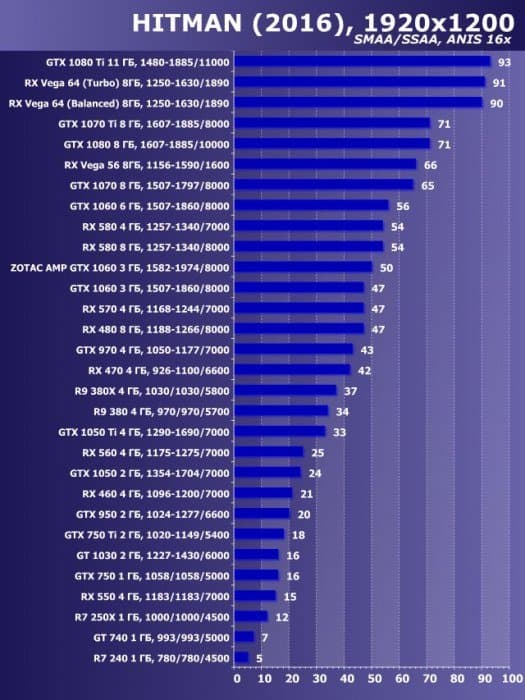

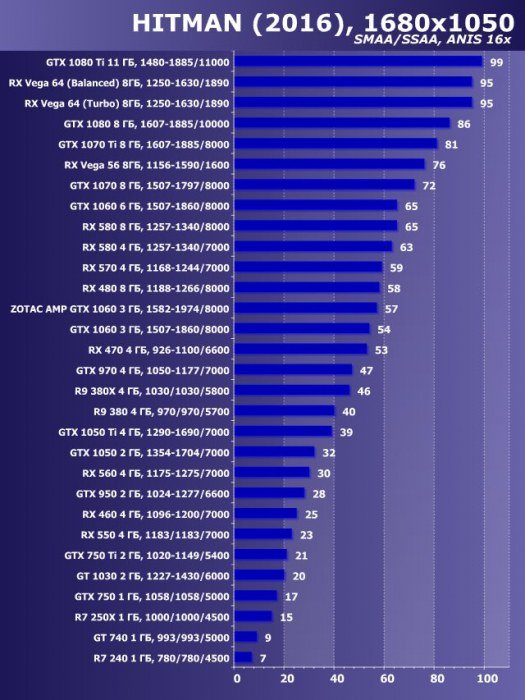

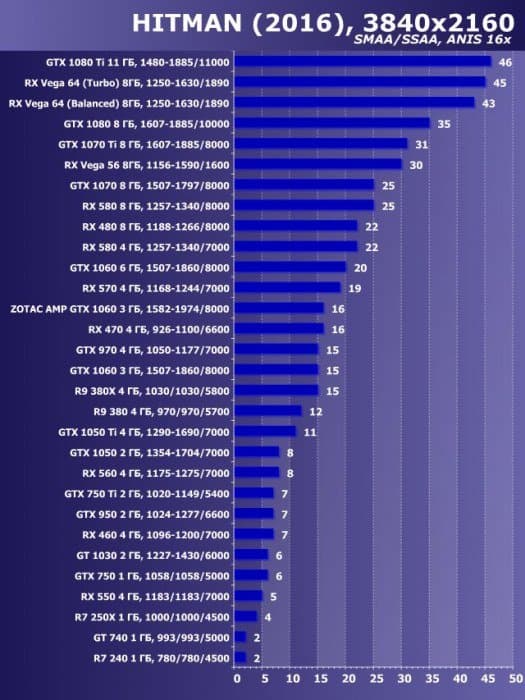

Hitman (2016)

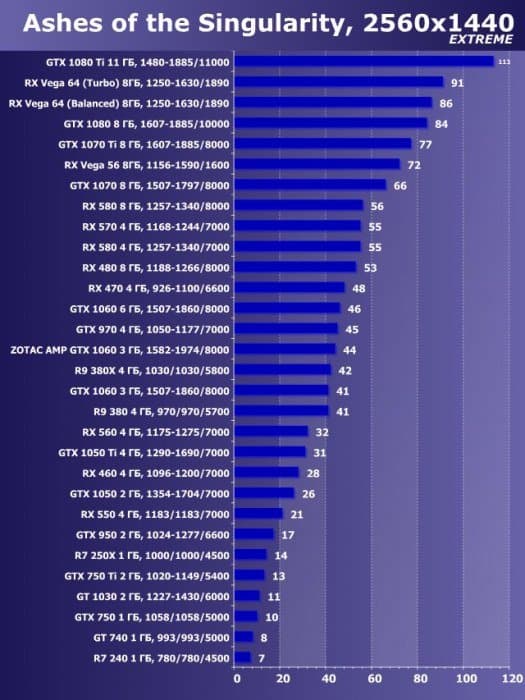

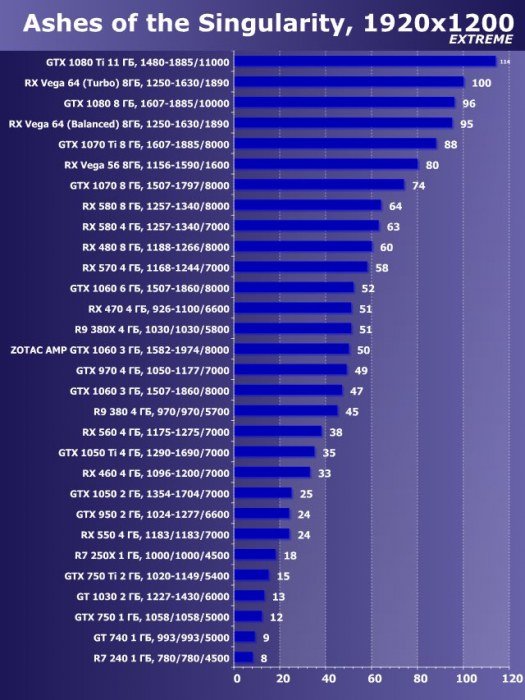

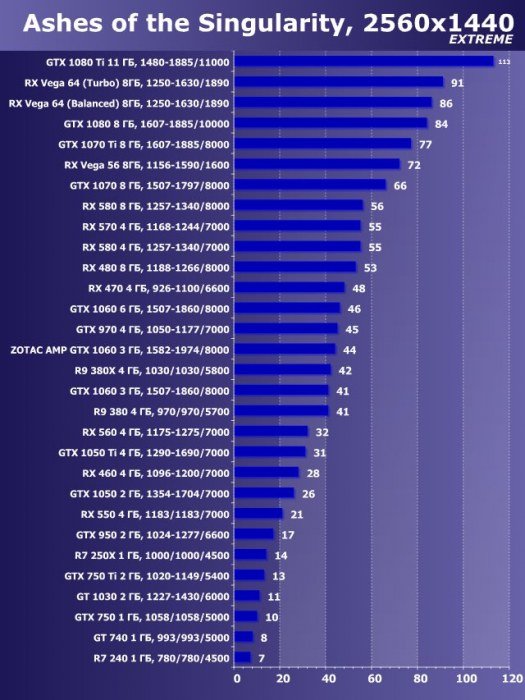

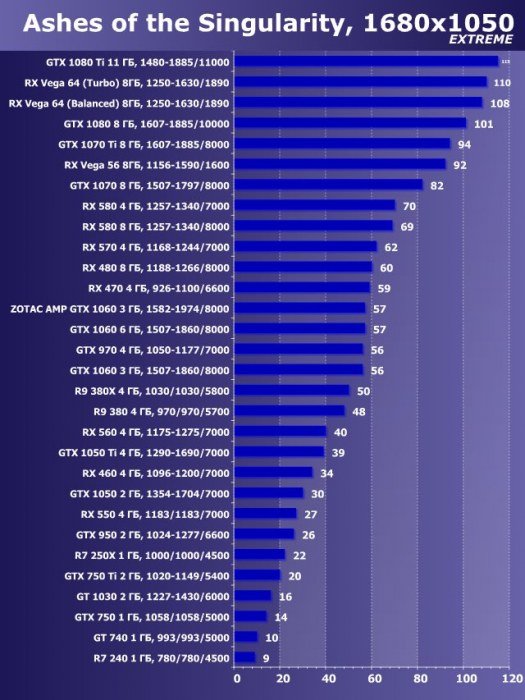

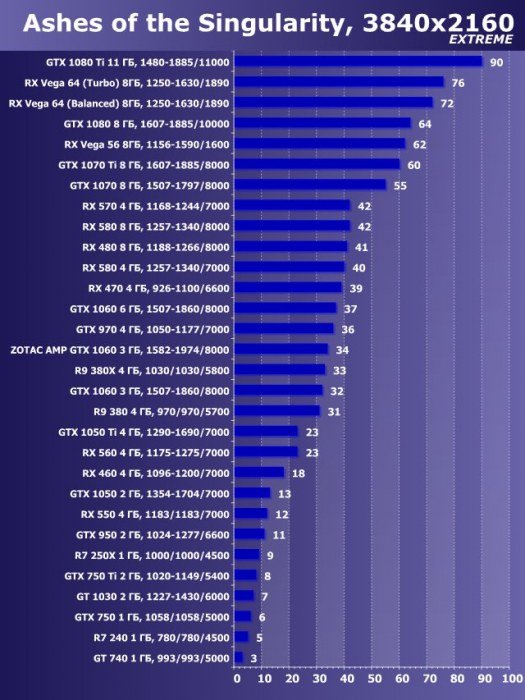

Ashes Of The Singularity

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 740 (то есть сочетание скорости и функций GT 740 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику можно посмотреть здесь). Из общего списка выбирается группа карт для анализа, куда входят GTX 1060 и его конкуренты. Для расчета рейтинга полезности использованы розничные цены на середину декабря 2017 года.

Место Ускоритель Рейтинг iXBT Рейтинг полезности Цена, руб.
12 RX 570 4 ГБ, 1168—1244/7000 1130 589 19 200
13 Zotac Amp! GTX 1060 3 ГБ, 1582—1974/8000 1100 710 15 500
14 GTX 1060 3 ГБ, 1507—1860/8000 1040 650 16 000
15 GTX 970 4 ГБ, 1050—1177/7000 1040 562 18 500
16 RX 470 4 ГБ, 926—1100/6600 1020 567 18 000
17 R9 380X 4 ГБ, 1030/1030/5800 850 500 17 000
18 R9 380 4 ГБ, 970/970/5700 750 500 15 000

Повышенные частоты работы у карты Zotac обеспечили ей прирост производительности в среднем на 5,6%, однако этот ускоритель не смог догнать соперника в лице Radeon RX 570 (впрочем, тот и дороже, поэтому определяющим будет рейтинг полезности).

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на середину декабря 2017 года.

Место Ускоритель Рейтинг полезности Рейтинг iXBT Цена, руб.
02 Zotac Amp! GTX 1060 3 ГБ, 1582—1974/8000 710 1100 15 500
04 GTX 1060 3 ГБ, 1507—1860/8000 650 1040 16 000
08 RX 570 4 ГБ, 1168—1244/7000 589 1130 19 200
10 RX 470 4 ГБ, 926—1100/6600 567 1020 18 000
11 GTX 970 4 ГБ, 1050—1177/7000 562 1040 18 500
19 R9 380X 4 ГБ, 1030/1030/5800 500 850 17 000
20 R9 380 4 ГБ, 970/970/5700 500 750 15 000

Как и следовало ожидать, серьезный выигрыш в цене позволил ускорителю Zotac завоевать первое место в своей группе. Несмотря на малый объем памяти, модификация GTX 1060 с 3 ГБ до сих пор является одним из самых популярных 3D-ускорителей.

Выводы

Zotac GeForce GTX 1060 Amp! Edition (3 ГБ) на момент написания данного обзора является одним из выгоднейших приобретений из всех 3D-ускорителей вообще, обладая отличным соотношением цены и возможностей. Ускоритель демонстрирует почти 6-процентный прирост производительности относительно референс-карты. Конечно, следует понимать, что GeForce GTX 1060 относится к среднему сегменту, а модификация с 3 ГБ памяти — даже ближе к бюджетному, поэтому чудес ждать не приходится. Такую карту оптимально использовать в разрешении не выше Full HD, тогда можно установить высокое качество графики в играх. Карта имеет неплохую и довольно тихую систему охлаждения.

В номинации «Оригинальный дизайн» (за декабрь 2017 года) карта Zotac GeForce GTX 1060 Amp! Edition (3 ГБ) получила награду:

Благодарим компанию Zotac
и лично Роберта Висловского
за предоставленную на тестирование видеокарту

Для тестового стенда:
блок питания Seasonic Prime 1000 W Titanium предоставлен компанией Seasonic
модули памяти AMD Radeon R9 8 ГБ UDIMM 3200 МГц и системная плата Asus ROG Crosshair VI Hero предоставлены компанией AMD
монитор Dell UltraSharp U3011 предоставлен компанией Юлмарт

26 декабря 2017 Г.
