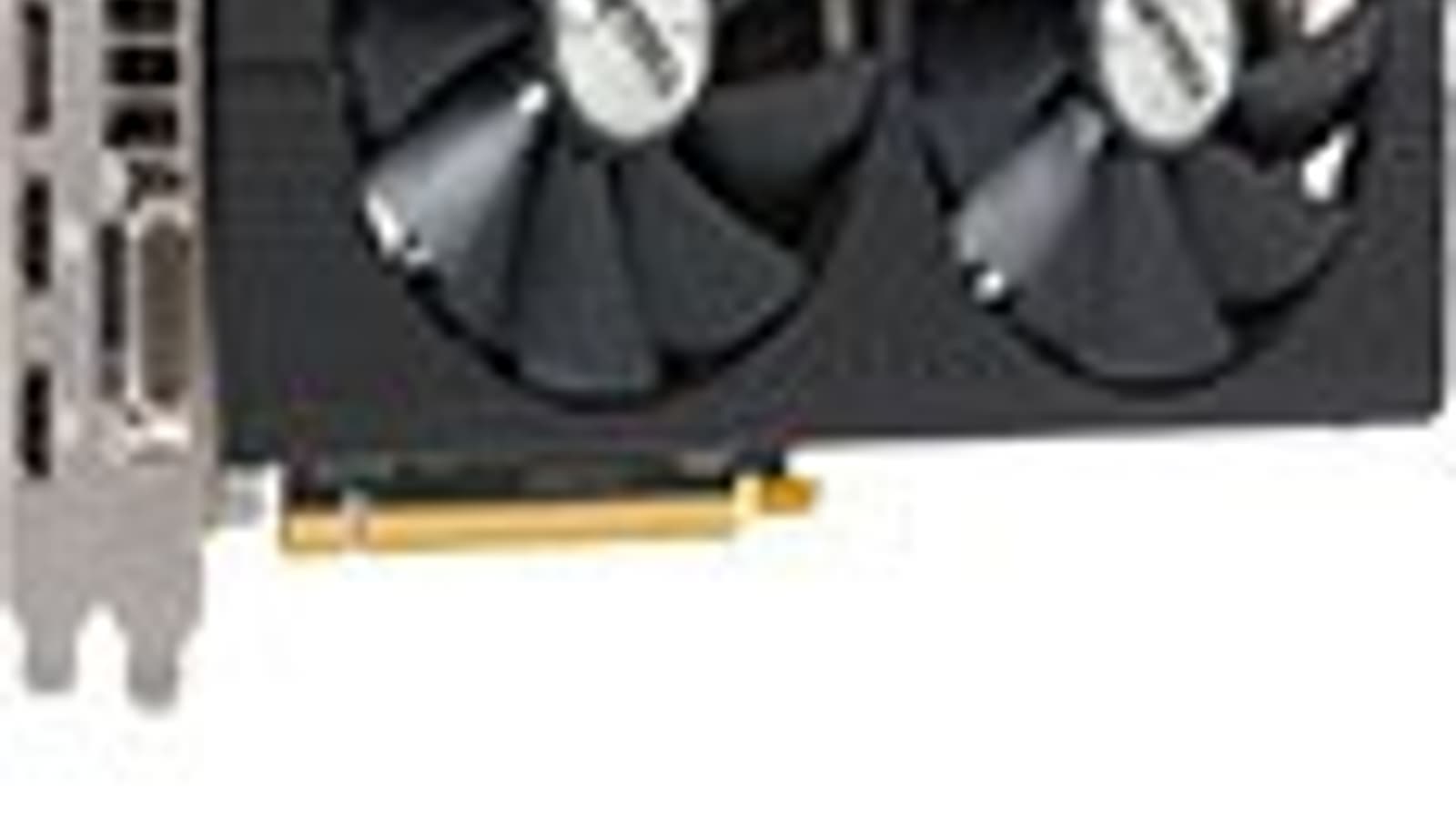

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Nitro+ Radeon RX 470 8 ГБ 256-битной GDDR5
Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.
Устройство(а)
| Sapphire Nitro+ Radeon RX 470 8 ГБ 256-битной GDDR5 (P/N 200-1E247-0005A) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 470 (Polaris 10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 960—1260 | 926—1206 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 1650 (6600) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 32 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 220×100×37 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 131 | 118 |
| В режиме 2D, Вт | 22 | 18 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 22,5 |
| В режиме 2D (просмотр видео), дБА | 22,0 | 22,5 | |
| В режиме максимального 3D, дБА | 37,0 | 42,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

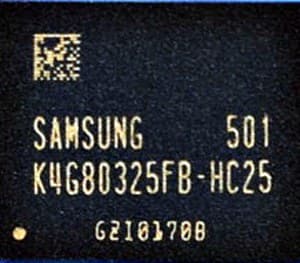

Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

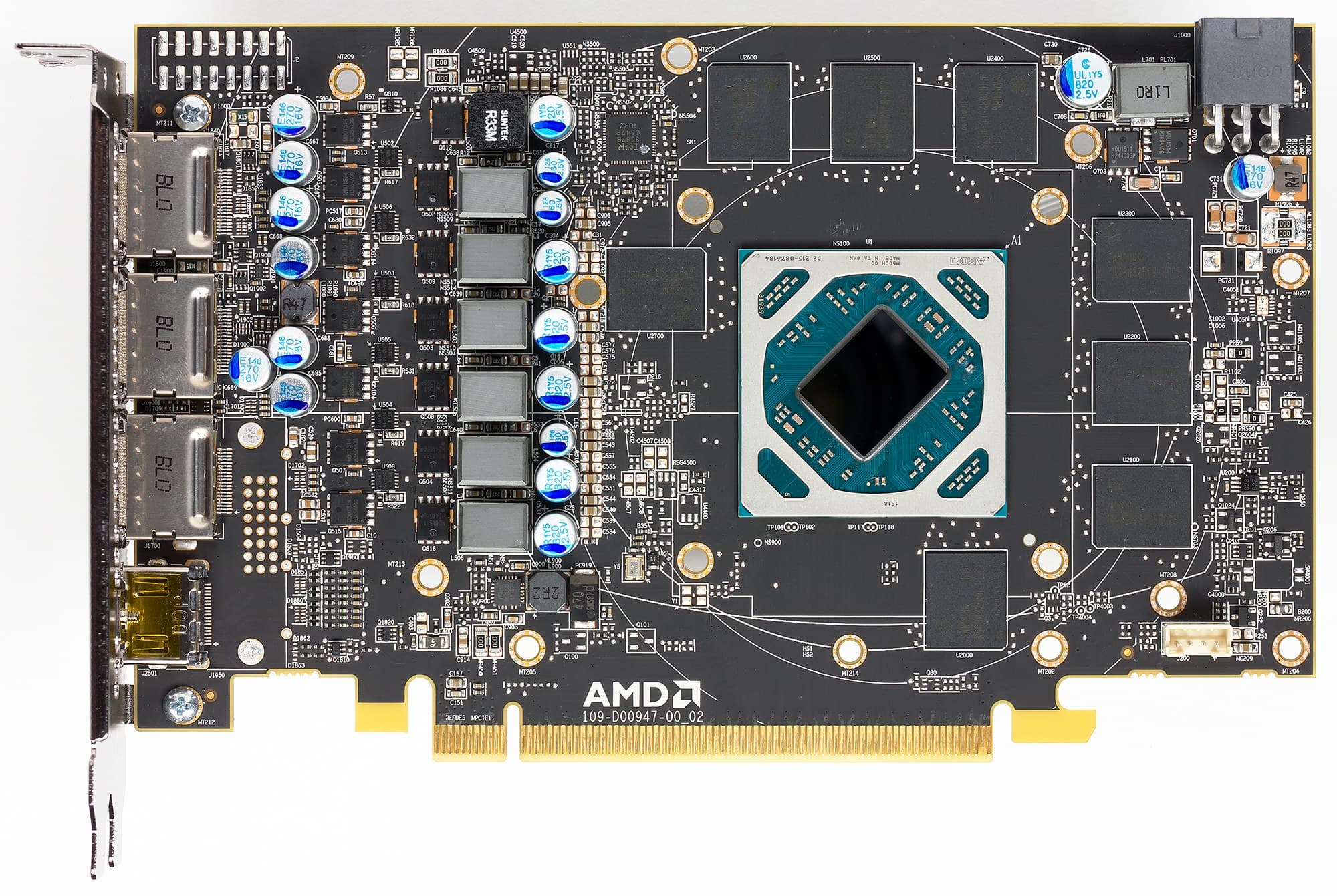

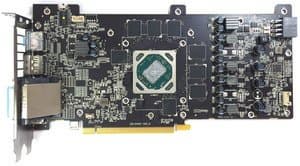

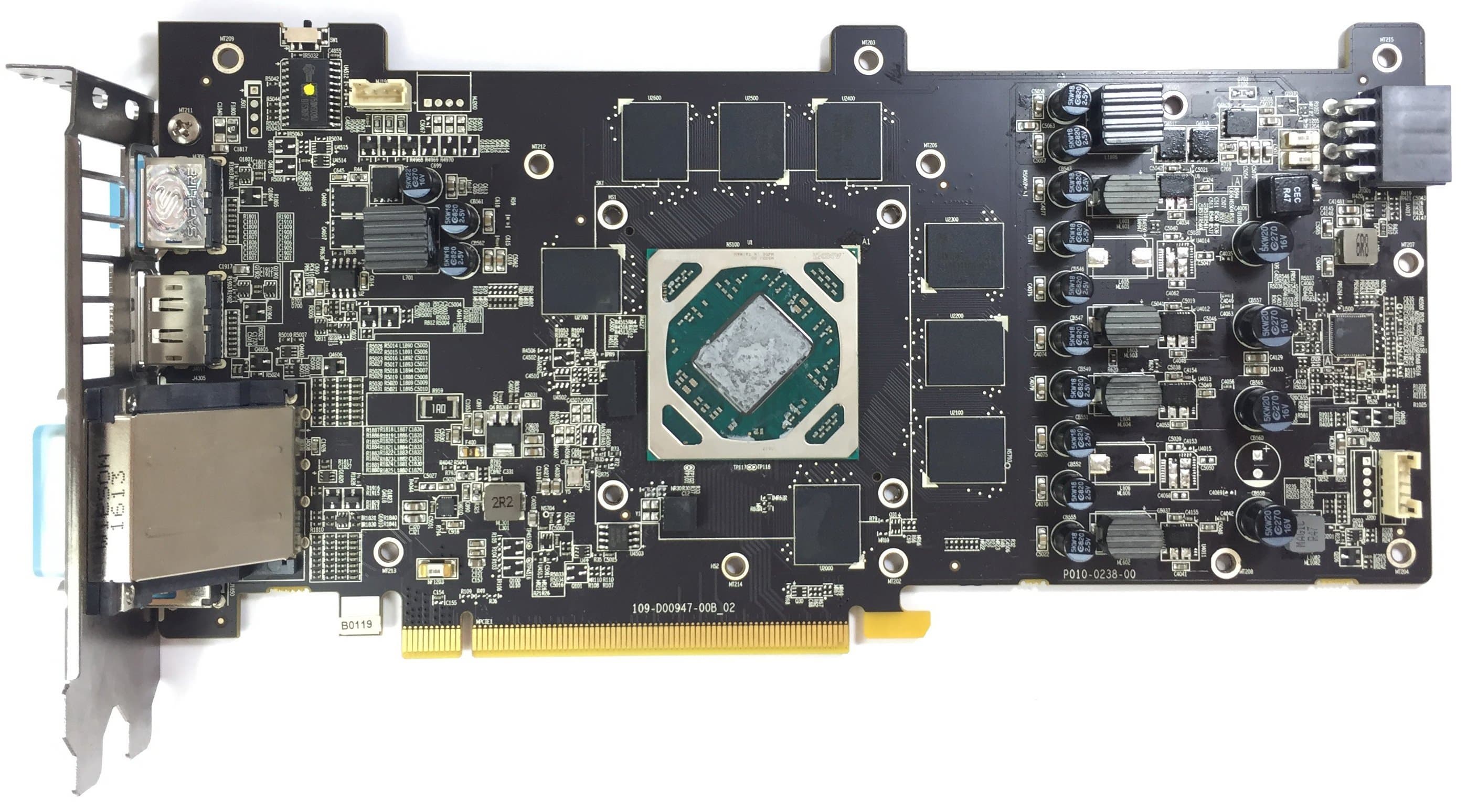

| Вид спереди | |
| Sapphire Nitro+ Radeon RX 470 8 ГБ 256-битной GDDR5 | AMD Radeon RX 470 |
 |  |

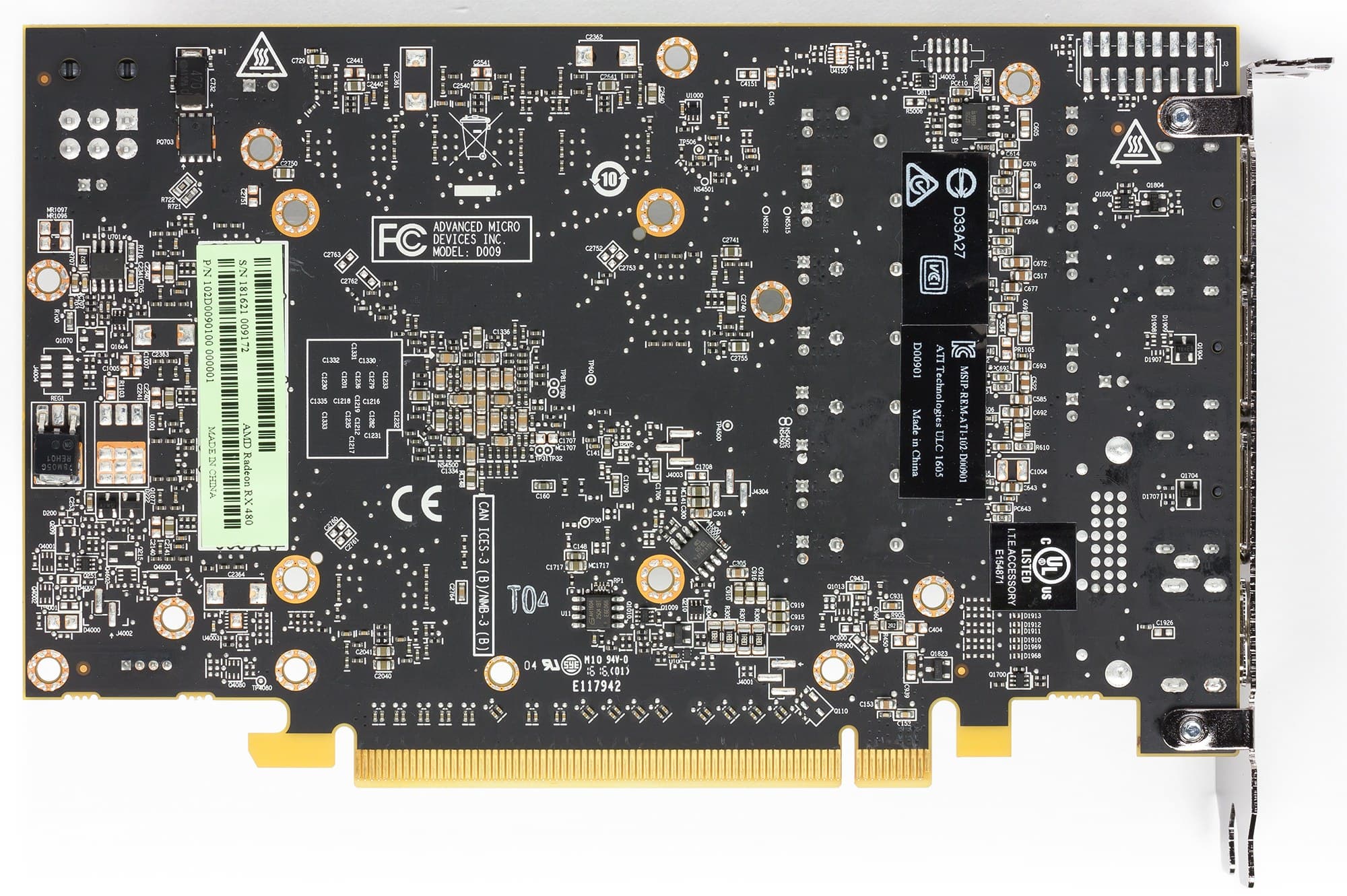

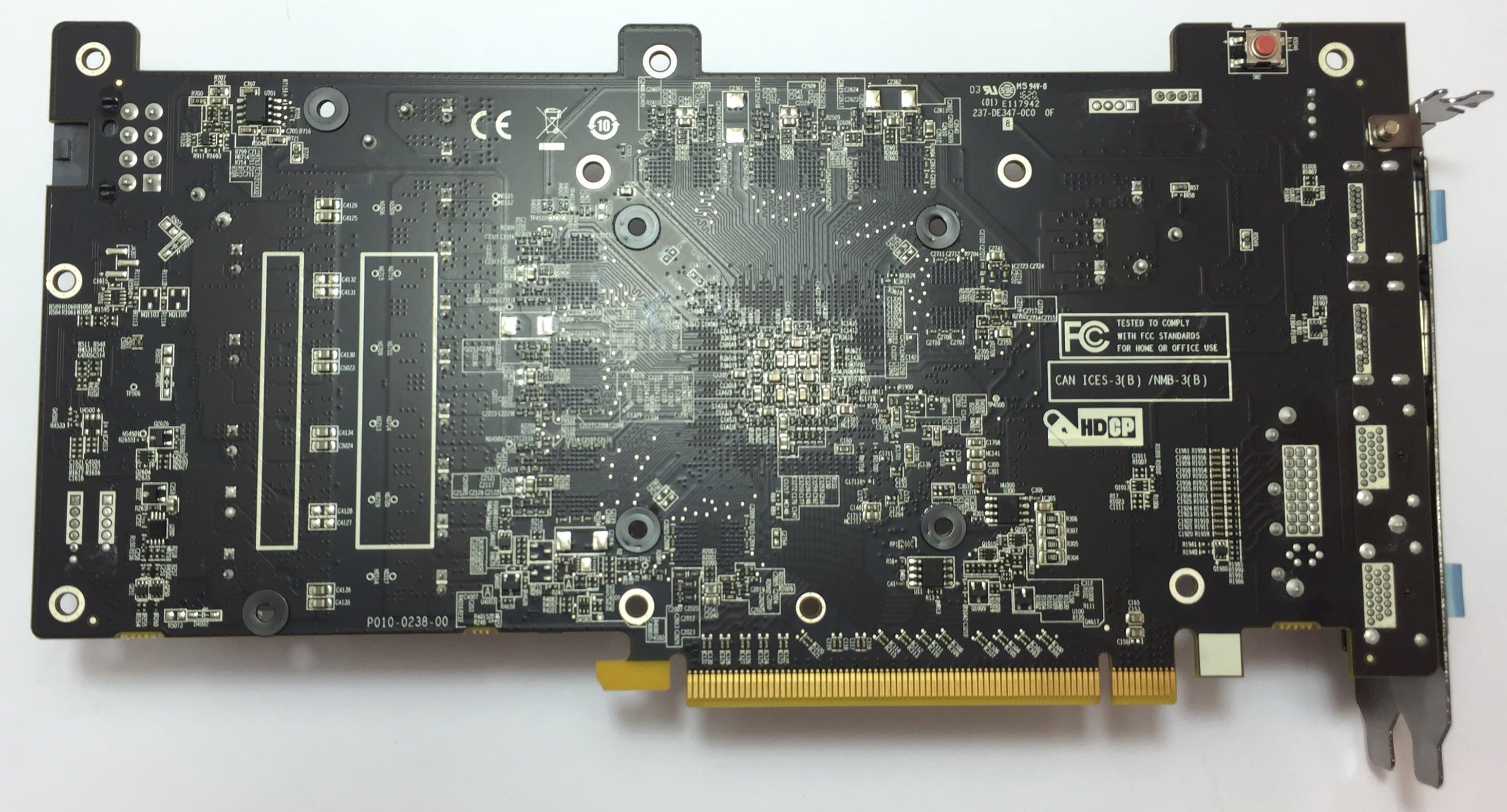

| Вид сзади | |
| Sapphire Nitro+ Radeon RX 470 8 ГБ 256-битной GDDR5 | AMD Radeon RX 470 |
 |  |
Печатная плата переделана и отличается от эталонного дизайна.
Система питания получила 4 фазы для GPU и 2 фазы для микросхем памяти, управляется цифровым контроллером IOR 3567B компании Infineon. При изготовлении ускорителя использовался набор высококачественных дросселей Black Diamond 4, которые, по заявлению производителя, нагреваются на 15% меньше по сравнению с предыдущим поколением.
В режиме разгона (по умолчанию) частоты у данного ускорителя повышены относительно стандартных параметров референс-карты на 5%, что может обеспечить прирост производительности в 3%-5% в зависимости от разрешения и режима работы (то есть не слишком заметно). На карте имеется переключатель режимов работы: разгон/номинальный (референс).
Сзади имеется красная кнопка для переключения режимов подсветки кулера, которую, в том числе, можно отключить вовсе. Управляются режимы подсветки и через фирменную утилиту Trixx, которая также позволяет управлять частотами работы карты и следить за состоянием ускорителя.
| Система охлаждения | |
|---|---|

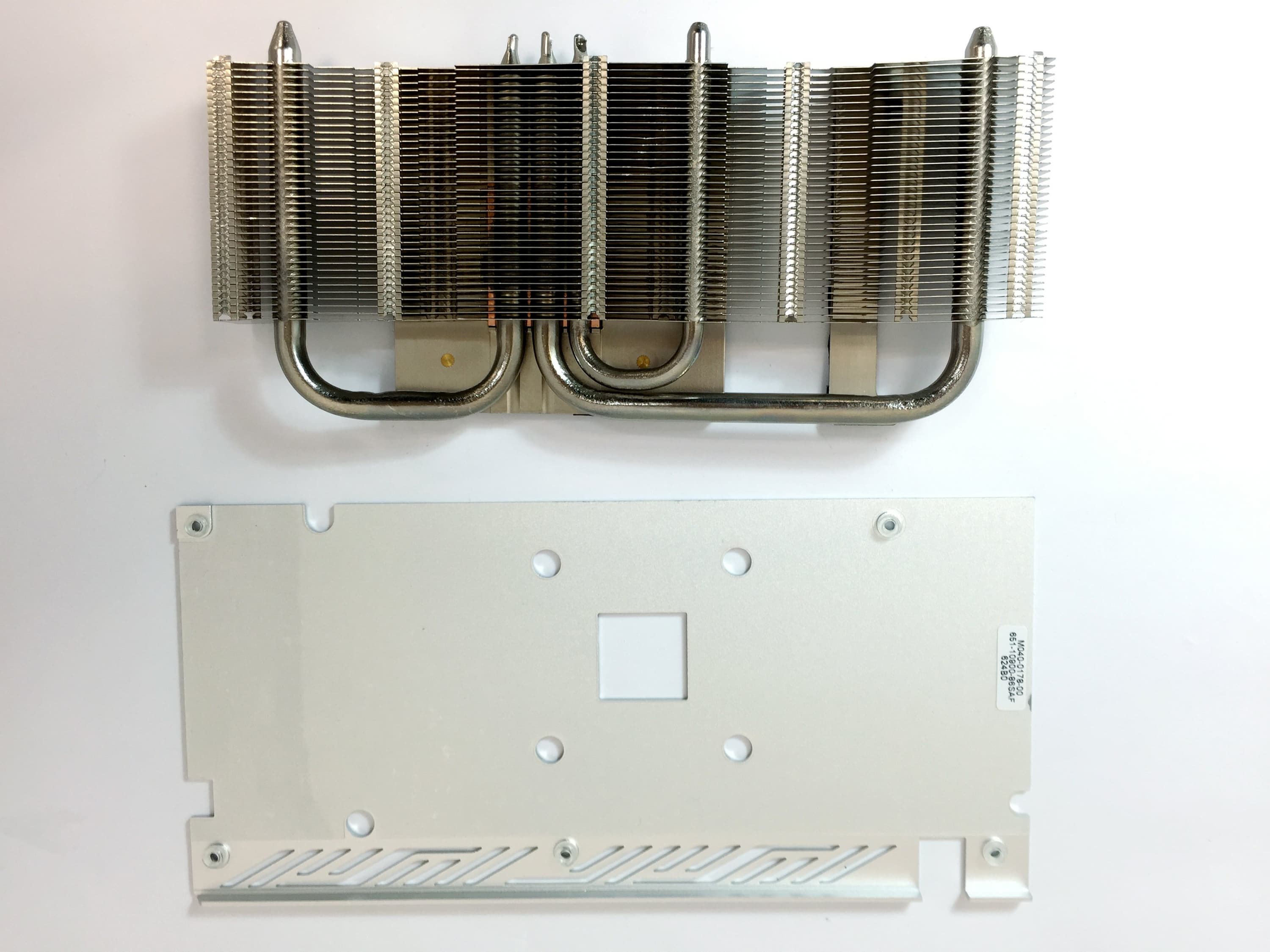

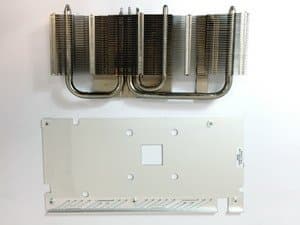

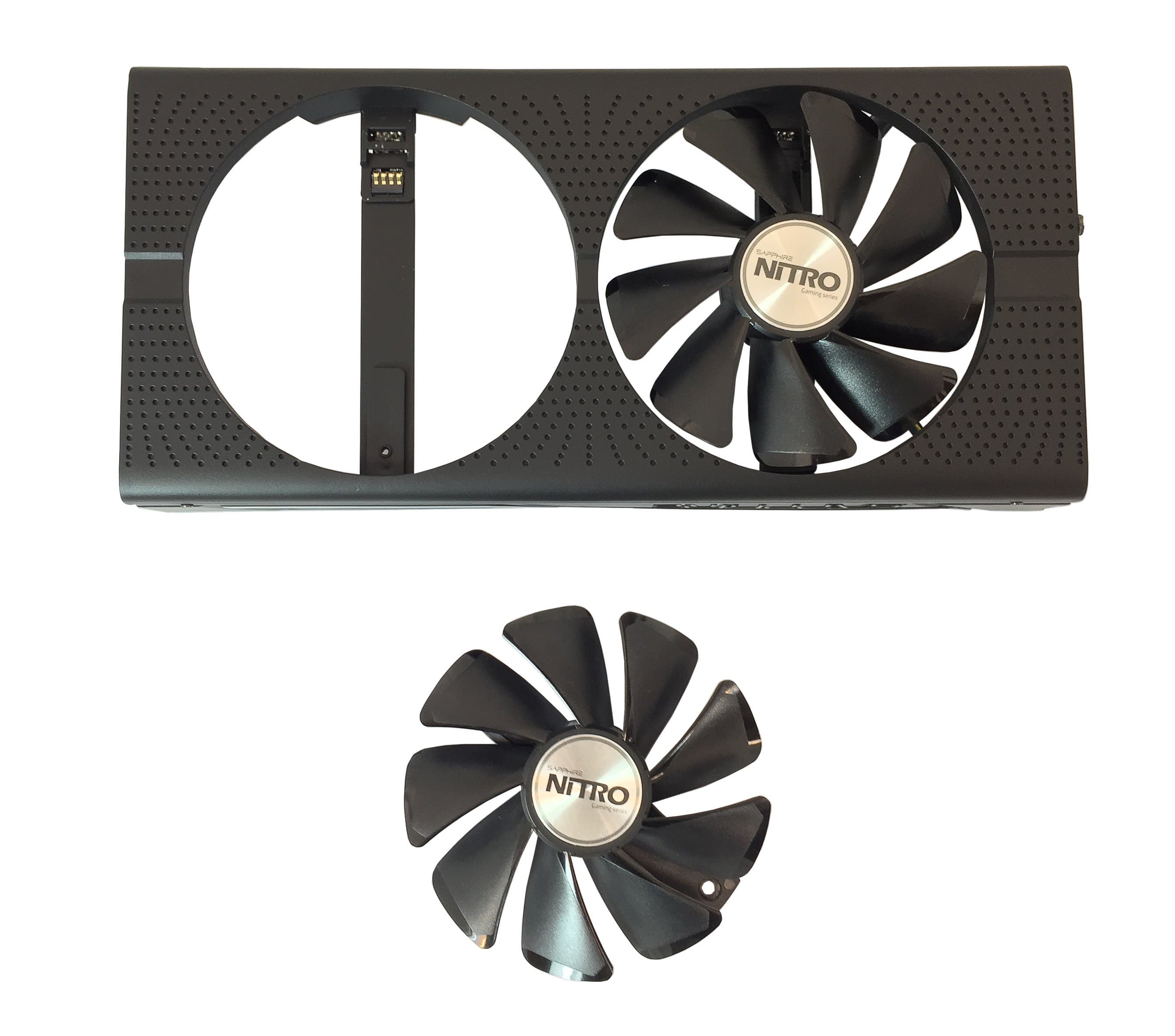

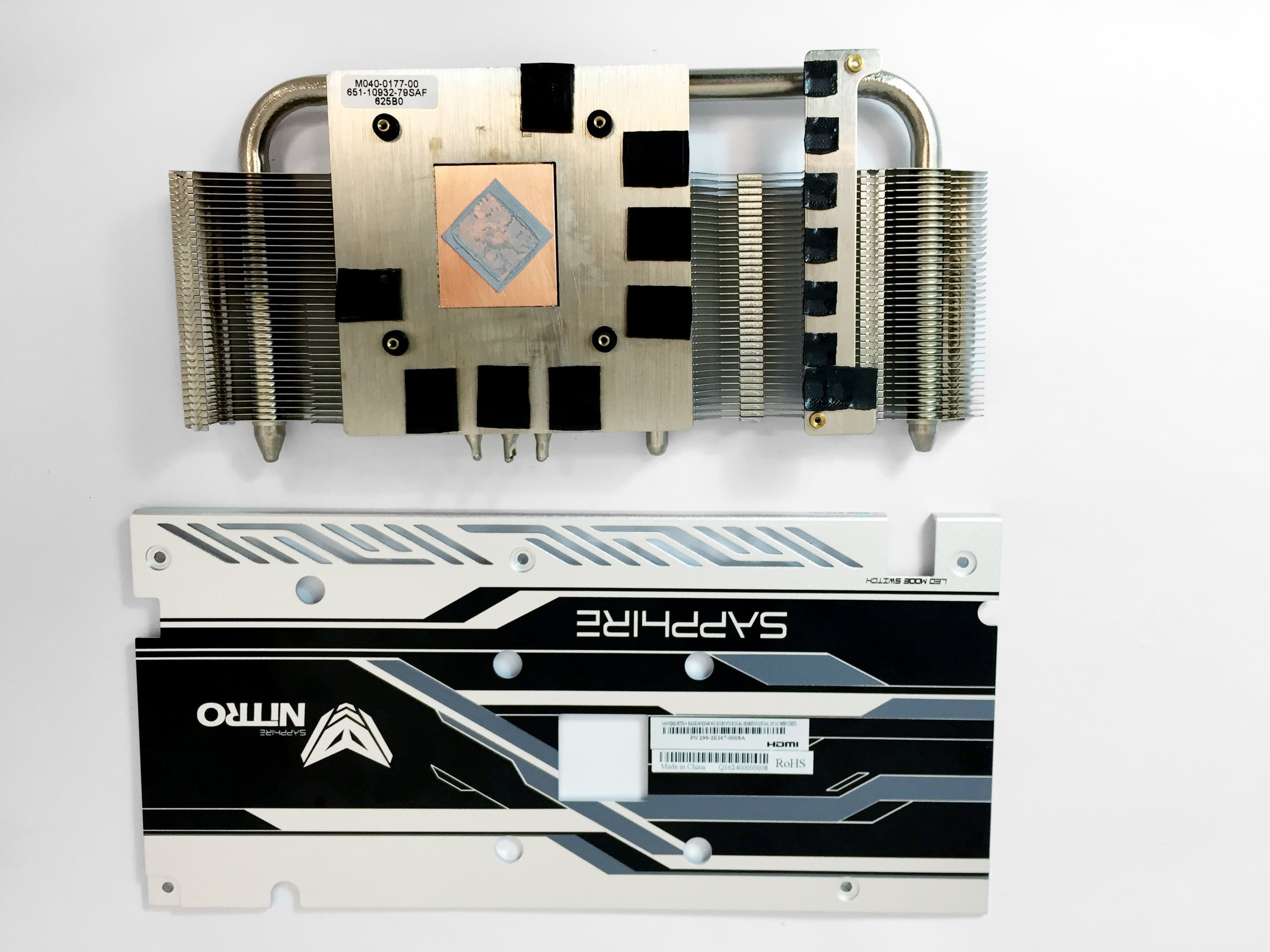

Главной частью системы охлаждения является массивный пластинчатый никелированный радиатор, пронизанный тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиатора. Поверх радиатора установлен кожух с двумя 95-миллиметровыми вентиляторами, работающими на одинаковой частоте вращения. По заявлению производителя, данные вентиляторы получили измененную форму лопастей, что делает их несколько тише относительно кулеров предыдущего поколения. Данный кулер останавливает вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 52 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Вентиляторы очень легко демонтируются с кулера для очистки. Микросхемы памяти и силовые транзисторы охлаждаются центральным радиатором. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы) а также защищает от повреждений распаянные на обороте PCB элементы логики. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 62 градусов, что является очень хорошим результатом для видеокарты такого уровня. |  |
 | |
 | |

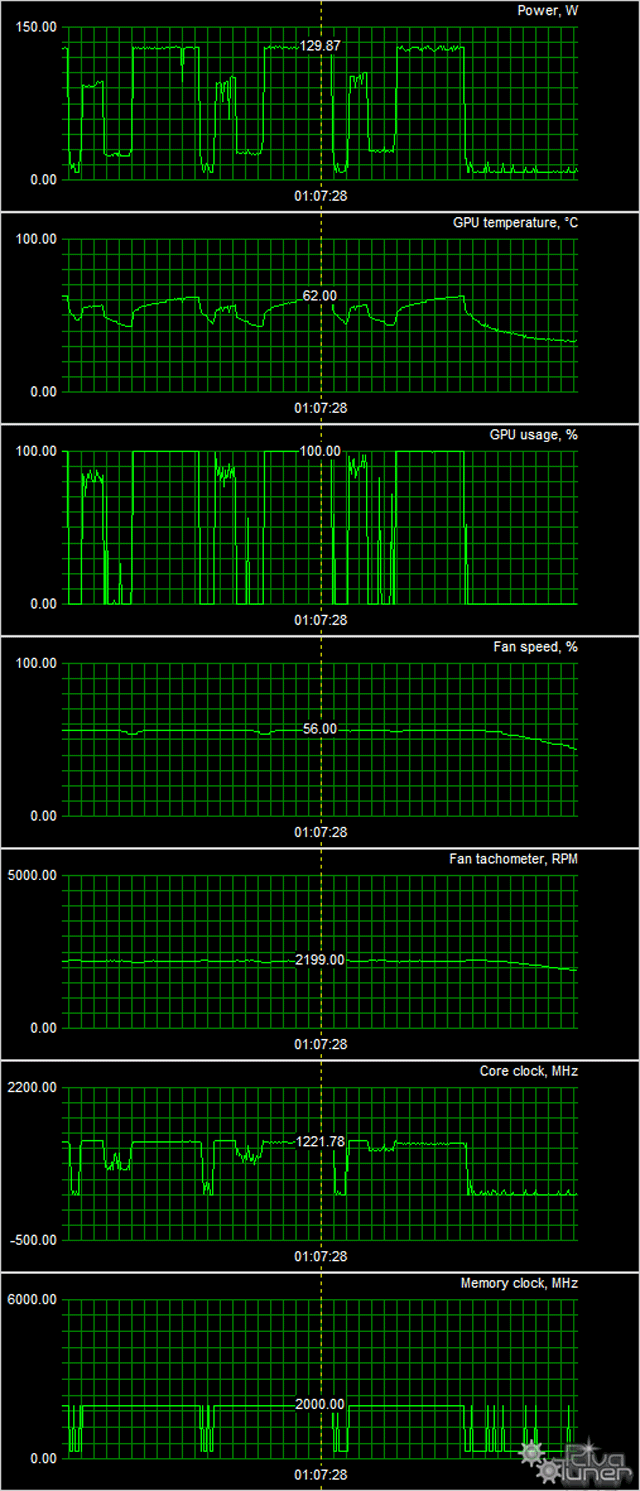

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 31 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура поднималась до 52 °C, после чего вентиляторы включались и работали на частоте 670 оборотов в минуту. Уровень шума едва заметно вырастал — до 22,0 дБА.
В режиме максимальной нагрузки в 3D температура достигала 62 °C. Вентиляторы при этом раскручивались до 2199 оборотов в минуту, шум вырастал до 37,0 дБА, то есть данная СО под нагрузкой весьма шумная, хотя и тише кулера на референсной карте.

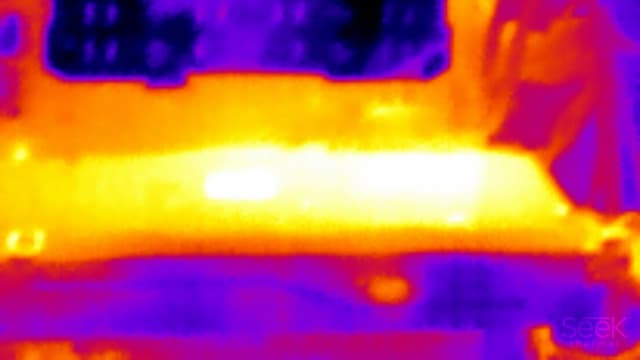

Термоснимок
Наибольший нагрев — в зоне отверстия в пластине напротив GPU.

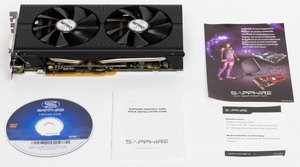

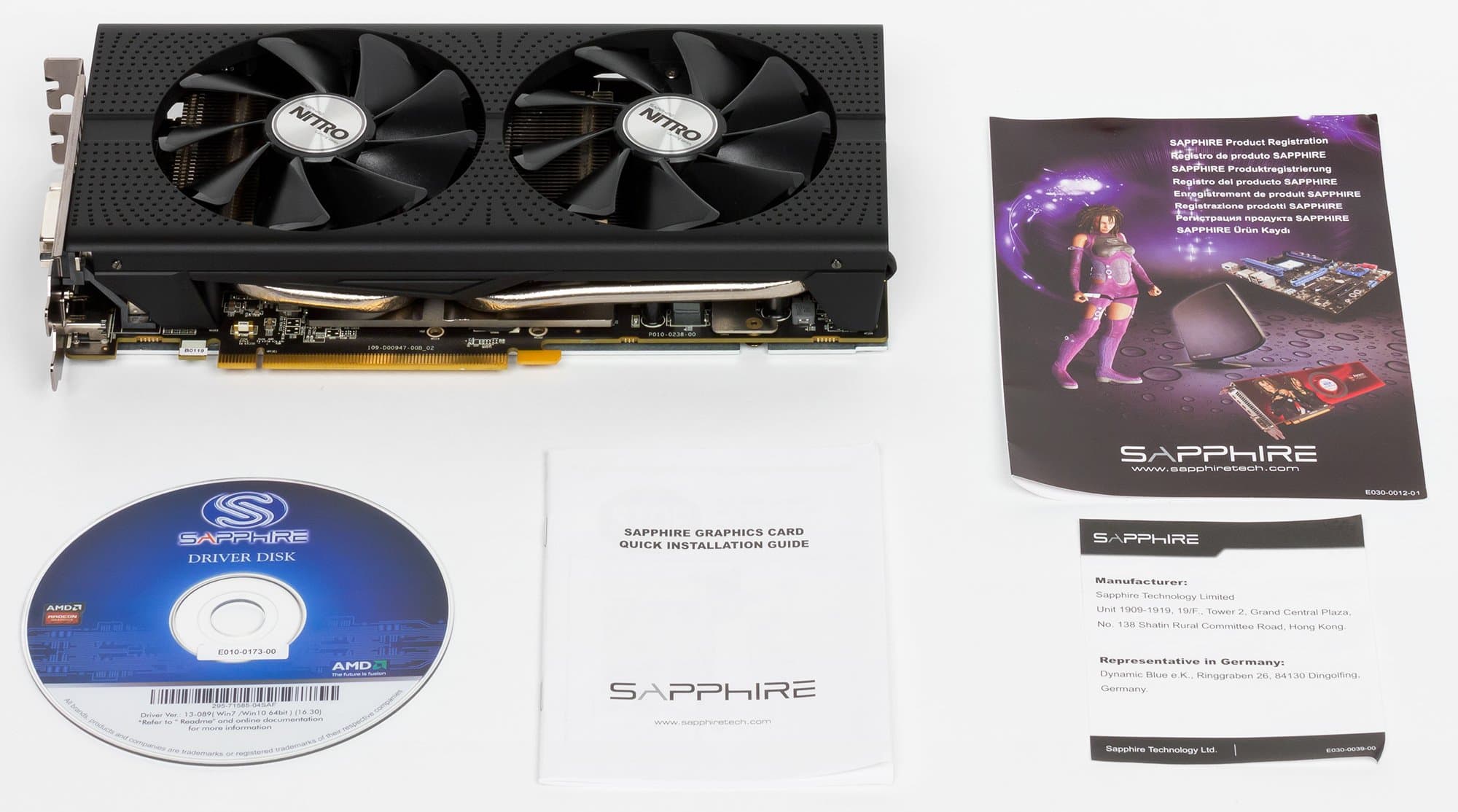

| Комплектация | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.8.2;
- драйверы Nvidia версии 372.54;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)
- Far Cry Primal (Ubisoft/Ubisoft)
- Hitman (2016) (IO Interactive/Square Enix)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- Fallout 4
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- Tom Clancy’s Rainbow Six: Siege
- Far Cry Primal
- Hitman (2016)
- Все разрешения на одной странице, No AA, No AF
- Все разрешения на одной странице, АА SMAA/SSAA 1.2 и AF 16x
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 470 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец сентября 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 12 | GTX 970 4 ГБ, 1050—1177/7000 | 1760 | 553 | 318 |
| 14 | Sapphire Nitro+ RX 470 8 ГБ, 960—1260/8000 | 1630 | 586 | 278 |
| 15 | RX 470 4 ГБ, 926—1206/6600 | 1540 | 588 | 262 |
| 16 | R9 380X 4 ГБ, 1030/1030/5800 | 1400 | 606 | 231 |
| 17 | R9 380 4 ГБ, 970/970/5700 | 1260 | 573 | 220 |
| 19 | GTX 960 2 ГБ, 1126—1342/7000 | 1080 | 535 | 202 |
Комментарий к Рейтингам iXBT.com
Radeon RX 470 на текущий момент не имеет прямого конкурента из стана GeForce и находится по цене примерно посредине между GeForce GTX 970 и GTX 960. Вышеприведенные результаты тестирования подтверждают корректность такого ценового позиционирования. Показатели ускорителя Sapphire выше аналогичных для среднестатистического Radeon RX 470 (референс-карты) на 4,4% (в высоких разрешениях в ряде игр и при максимальной нагрузке помогли более высокая частота работы и больший объем памяти).
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец сентября 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 02 | R9 380X 4 ГБ, 1030/1030/5800 | 606 | 1400 | 231 |
| 04 | RX 470 4 ГБ, 926—1206/6600 | 588 | 1540 | 262 |
| 05 | Sapphire Nitro+ RX 470 8 ГБ, 960—1260/8000 | 586 | 1630 | 278 |
| 06 | R9 380 4 ГБ, 970/970/5700 | 573 | 1260 | 220 |
| 10 | GTX 970 4 ГБ, 1050—1177/7000 | 553 | 1760 | 318 |
| 13 | GTX 960 2 ГБ, 1126—1342/7000 | 535 | 1080 | 202 |
Комментарий к Рейтингам полезности
На момент написания материала цена ускорителя Sapphire была несколько выше, чем у среднестатистического Radeon RX 470 4 ГБ — по сути, такая разница возникла из-за 8, а не 4 ГБ памяти (референс RX 470 с 8 ГБ мы не тестировали и сравнивать с ним не можем). В итоге ускоритель Sapphire Nitro+ Radeon RX 470 (8 ГБ) формально чуть-чуть отстал от 4-гигабайтного Radeon RX 470 по соотношению цены и производительности, но по сути они с одинаковым рейтингом занимают второе место в группе, уступая лишь решению предыдущего поколения — R9 380X. Кроме того, ускоритель Sapphire смотрится более выгодно, чем обе конкурирующие референсные карты Nvidia.
Sapphire Nitro+ Radeon RX 470 (8 ГБ) — неплохой вариант ускорителя среднего класса, который демонстрирует производительность в среднем на 4% выше, чем референс-карта, и имеет хорошее соотношение цены и возможностей. Как мы уже отмечали, RX 470 может стать отличным приобретением для геймера средней руки, довольствующегося разрешением Full HD при максимальном использовании графических возможностей 3D-графики, поскольку последнее поколение Radeon поддерживает все современные новшества в этой области. К сожалению, ускоритель Sapphire имеет шумную (под нагрузкой) систему охлаждения, но это практически единственный его минус.
Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за октябрь 2016 года)
награду получила карта:
- Sapphire Nitro+ Radeon RX 470 8 ГБ 256-битной GDDR5
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| RX 470 4 ГБ — 15500 руб. (на 10.05.17) | GTX 970 — 17500 руб. (на 10.05.17) |
| RX 470 4 ГБ — 15500 руб. (на 10.05.17) | GTX 960 4 ГБ — 12000 руб. (на 10.05.17) |
| RX 470 4 ГБ — 15500 руб. (на 10.05.17) | R9 390 — 17000 руб. (на 10.05.17) |
| Sapphire Nitro+ Radeon RX 470 8 ГБ — | RX 470 4 ГБ — 15500 руб. (на 10.05.17) |
