Leadtek WinFast GeForce2 MX SH Pro на базе NVIDIA GeForce2 MX

"Жители Тайваня шутят, что если на любой улице его столицы, Тайпея, бросить камень, то обязательно попадешь в председателя правления. И в этой шутке большая доля правды: на Тайване самая большая концентрация бизнеса в мире …" (Евгений Шакиров)



Да, действительно, этот маленький остров стал уже не то, чтобы символом последнего времени, но сердцем компьютерной индустрии — точно. Если посмотреть по карте мире, то это маленький кусочек суши, ничем от других многочисленных островов не примечательный, но "такая махонькая страна, ути-пути, а сколько всего может!" (Е.Петросян). Тайваньцы, впрочем, как и все китайцы, имеют очень давние традиции перманентных попыток превращения мечтаний в реальность. Мы всегда с огромным интересом ждем новых сообщений из этой страны о каких-либо достижениях в области высоких технологий, прежде всего в полупроводниковой сфере, которая является практически воздухом для компьютерной отрасли.

Посмотрите на вышеприведенный на лозунг фирмы Leadtek Research: "Мы превратим мечты в реальность!" Нет, это не избитая банальность, а в общем-то, лозунг жизнедеятельности всего делового Тайваня. Компания Leadtek, будучи составной частью этого организма, активно способствует не только собственному процветанию, но и развитию всей индустрии в целом.

За те несколько лет, как Leadtek решила стремительно войти на рынок видеокарт игрового класса, ей удалось завоевать ведущие места во всевозможных рейтингах и наградных списках. Порукой тому является продукция не только разнообразного "калибра", но обязательно прекрасного качества. Политика агрессивного занимания освободившегося пространства на рынке после ухода ряда ведущих фирм (Diamond, #9, Hercules Computer (не нынешнее подразделение Guillemot)), позволила компании Leadtek стать одним из самых крупных ныне производителей видеокарт для рынка PC. Способствует этому также нестандартный подход к выпуску продуктов. Инженеры фирмы обязательно внедрят в ту или иную плату некоторые новшества и "изюминки".

Периодическое рассмотрение продукции этой фирмы стало у нас уже хорошей традицией. И вот, продолжая ее, мы рассматриваем ныне новинку от фирмы Leadtek, продолжателя линейки GeForce2 MX — плат: Leadtek WinFast GeForce2 MX SH Pro. Главной особенностью этого акселератора является использование более быстрой памяти, чем общепринято у видеокарт на базе NVIDIA GeForce2 MX.

Плата

"В конце концов народы бывают тем, чем сделало их правительство." (Г. Рейналь)

Этот постулат к видеокартам тоже относится :-). Какими они себя покажут внутри компьютера, то есть в работе, такими их и сделали, несмотря на нередко встречающиеся красивые фразы рекламного плана. Наша задача показать продукт со многих сторон, делая упор на самые важные для пользователей аспекты. Как первое знакомство с человеком начинается с невольной оценки его внешнего вида, так и первый взгляд на видеокарту должен уловить ее особенности.

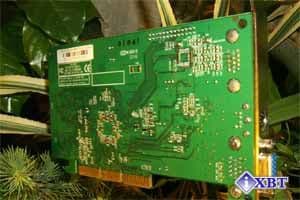

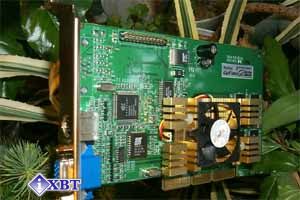

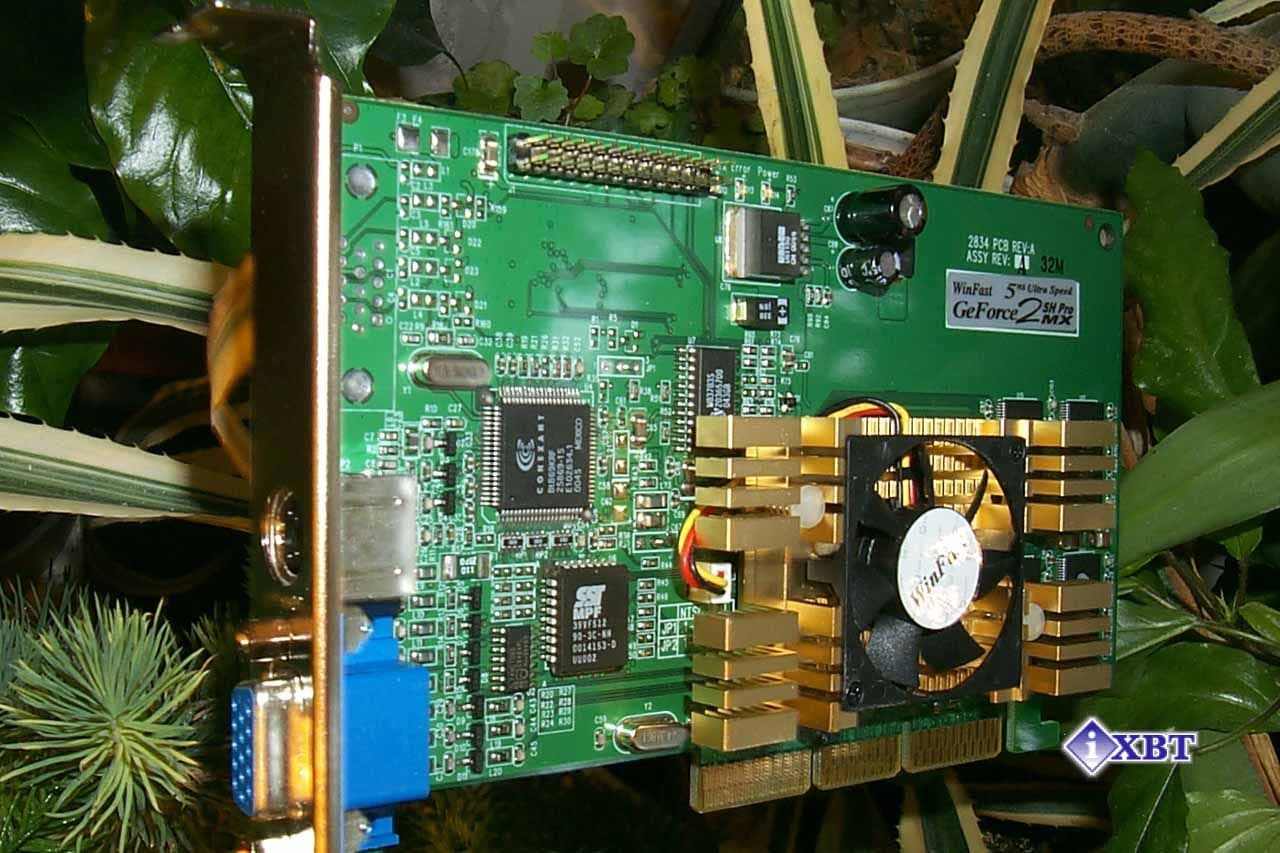

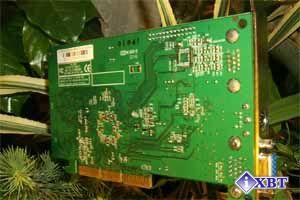

Карта Leadtek WinFast GeForce2 MX SH Pro имеет AGP x2/x4 интерфейс, 32 Мб SDR SDRAM памяти, размещенной в 4-х микросхемах на лицевой стороне PCB.



Микросхемы памяти производства фирмы EtronTech 5 ns рассчитаны на рабочую частоту 200 МГц. На этой частоте память и функционирует, что как раз и является "изюминкой" этой видеокарты. Это действительно уникальный случай установки на GeForce2 Mx — карту столь быстрой памяти. Разумеется, и эта частота в 200 МГц изрядно тормозит быстрый графический процессор NVIDIA GeForce2 MX, однако хоть немного, но чипу стало "легче" :-)

Дизайн платы, как можно заметить, практически не отличается от модели DH Pro линейки GeForce2 MX от Leadtek (это видеокарта с TwinView, и мы уже ее рассматривали раньше). На PCB только не распаяны гнездо для второго монитора и на обороте — микросхема второго RAMDAC.

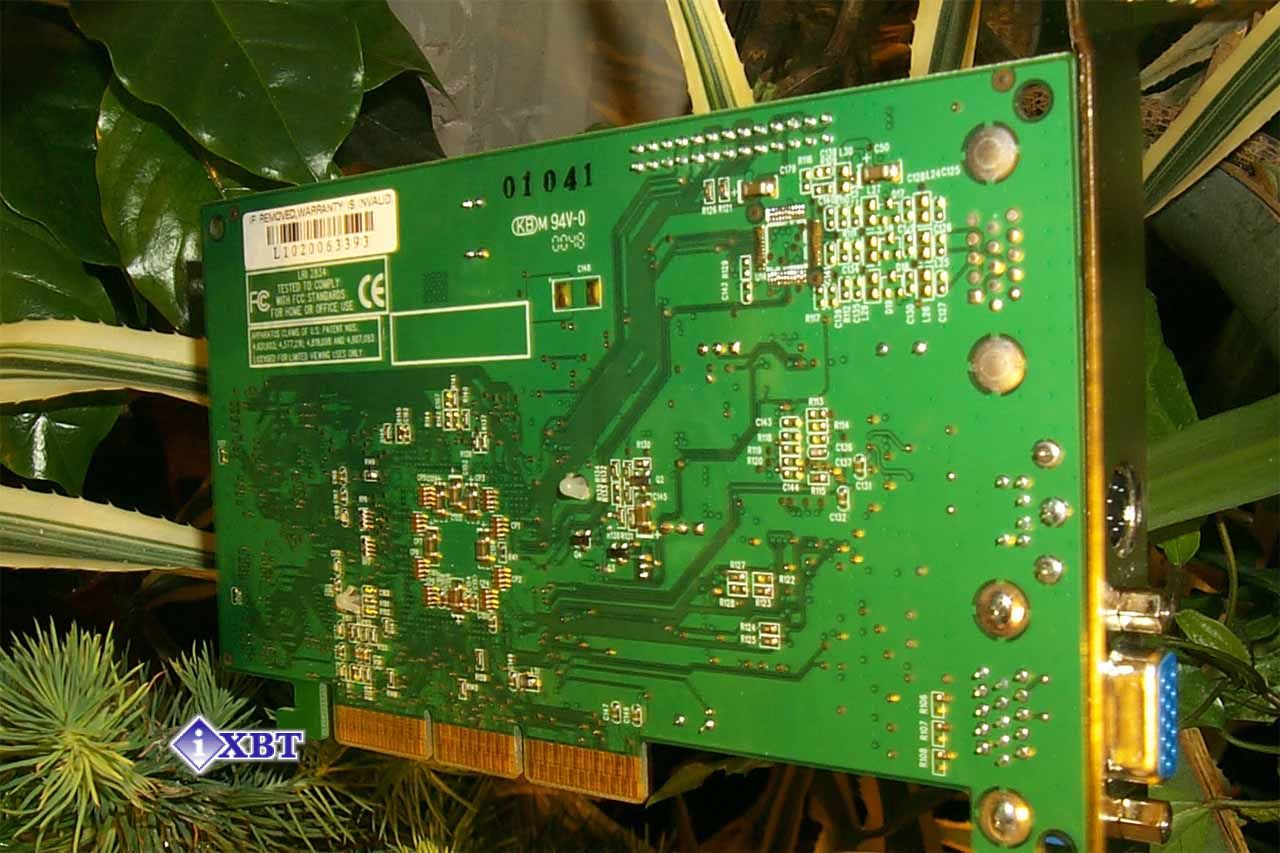

По своему конструктиву плата полностью соответствует эталонному дизайну. Новой визитной карточкой плат от Leadtek стал их цвет. Фирма отказалась от традиционного лимонно-желтого цвета PCB, и новые видеокарты все стали ярко-зелеными.

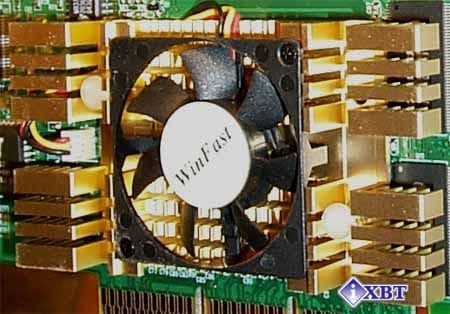

Прошу обратить внимание на установленный кулер. Когда мы рассматривали несколько видеокарт от Leadtek, входящих в серию GeForce2 MX, то на одной из них, а именно DH Pro (TwinView), был точно такой же кулер с золотистым радиатором большого размера. Мы видим, что практически весь дизайн DH Pro, включая и кулер, полностью перешел к Leadtek WinFast GeForce2 MX SH Pro. Только не установлены вывод VGA на второй монитор и вторичный RAMDAC. Но зато плата комплектуется более быстрой памятью.

На видеокарте установлен TV-out, который поддерживается технологией TwinView, позволяющей одновременный вывод изображения на монитор и на телевизор, а также расширение рабочего стола на два приемника сигнала. Мы уже многократно об этом рассказывали в наших материалах. Но на этом особенности карты не заканчиваются.

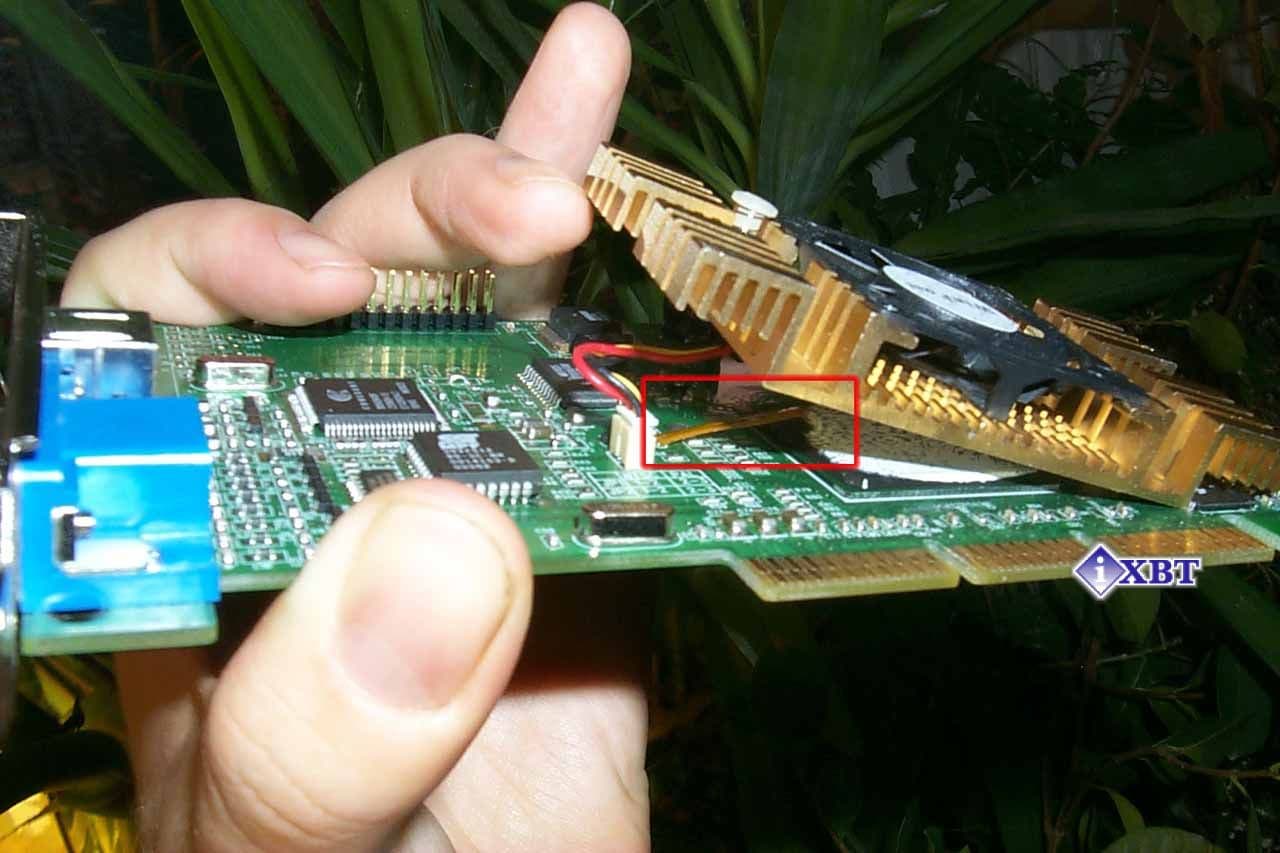

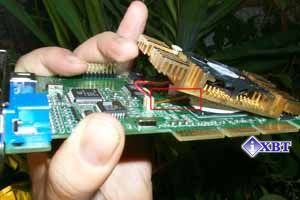

Как и модель DH Pro, эта плата имеет Hardware Monitoring, то есть имеется возможность контролировать температуры платы и чипа (для этого на PCB смонтирован специальный язычок термодатчика, который соприкасается с поверхностью GPU).

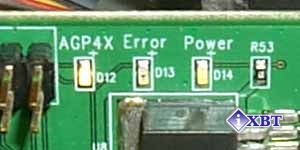

На видеокарте установлена микросхема, отвечающая за мониторинг (слева от термодатчика на фотографии выше), а также на верхней части платы можем видеть три светодиода, сигнализирующих (слева-направо):

  • о режиме работы AGP (светодиод горит — 4х, выключен — 2х);
  • о каких-либо сбоях или ошибках в работе видеокарты;
  • о подаче питания на видеокарту;
Регулированием параметров мониторинга занимается специальное программное обеспечение, а именно утилита WinFox, которую мы рассмотрим ниже.

Карта поставляется в Retail-упаковке, дизайн коробки значительно изменен. Мы уже не видим привычных темных тонов, а также представителей пресмыкающихся :-) Новый стиль гораздо приятнее для глаз.

В поставку уже традиционно входят два CD-диска: с драйверами и утилитами, а также программным DVD-плеером WinFast DVD. Также в коробке можно найти переходник S-Video-to-RCA и удлинитель S-Video. Таким образом, несмотря на монтаж на карте гнезда S-Video (TV-out), владельцы видеотехники более старых лет выпуска, не имеющей гнезд S-Video, смогут воспользоваться TV-out.

Разгон

"И овцы целы, и волки сыты, и пастуху вечная память…" (современная поговорка)

Да уж, это точно: хочется всегда ведь, чтобы и "овцы", то бишь чипсет и модули памяти остались целы, и "волки" сыты, то есть пользователи остались довольны разгоном видеокарты. Кто же тогда "пастух" в этой аллегории? Ну, не будем об этом :-)

Сколько раз уже мы рассматриваем карты на NVIDIA GeForce2 MX, столько мы пишем про то, что разгонять GPU у таких плат нет никакой необходимости, так как даже при работе процессора на его штатной частоте в 175 МГц потенциал урезается крайне низкой пропускной способностью локальной видеопамяти. Поэтому самым главным в разгоне GeForce2 MX — карт является повышение частоты работы именно памяти. Как уже известно из описания платы, на ней установлена память со временем выборки 5 ns. Обычно используемая 6 ns память разгоняется максимум до 210-215 МГц. Фирма SUMA выпускает PowerUp-серию карт на GeForce2 MX с установленной 5.5 ns памятью, однако подчас это не приносит дополнительных дивидендов в плане разгона. Посмотрим же, на какой частоте может работать 5 ns память, используемая на Leadtek WinFast GeForce2 MX SH Pro.

Мы смогли получить стабильную работу при 250 МГц! Это абсолютный максимум разгона среди видеокарт на NVIDIA GeForce2 MX на настоящий момент! К слову, графический процессор смог стабильно работать на частоте в 230 МГц, что также является рекордом среди аналогов. В силу сказанного, мы очень надеемся получить существенный прирост производительности.

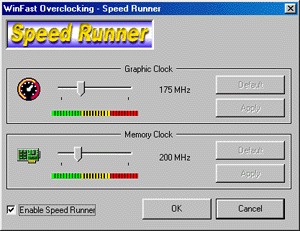

Разгон можно осуществить двумя способами. Если использовать выпускаемые Leadtek драйверы, то в комплект программного обеспечения входит утилита Speed Runner (скриншот справа).

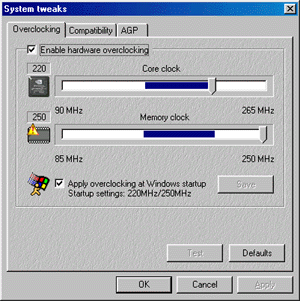

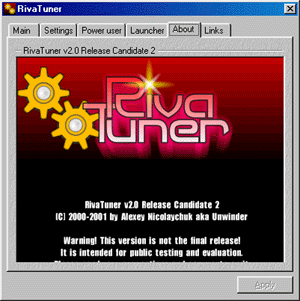

А если работать на драйверах от NVIDIA, то встроенной в них утилиты по разгону не хватает для задания столь большого прироста частот. Можно вручную править Registry, а лучше использовать выпущенную Алексеем Николайчуком утилиту RivaTuner, которая не только очень удобна в работе, обладает массой полезных функций, но и позволяет оверклокинг в очень широких пределах:



Я напомню, что при разгоне всегда используется дополнительный вентилятор, установленный в корпусе тестового компьютера.

Установка и драйверы

"Начал хоровод — танцуй его до конца" (болгарская пословица)

Это точно! :-) Одних словесных описаний нового продукта мало, поэтому "танцуем", эээ…, идем дальше. Перед тем как показать видеокарту в деле, надо подготовить, так сказать, инструменты для препарирования тру.., ой, еще до этого не дошло, конечно :-). Так вот, инструментов для исследований — два: испытательный стенд и программное обеспечение.

Рассмотрим конфигурацию тестового стенда, на котором проводились испытания карты Leadtek WinFast GeForce2 MX SH Pro:

  • процессор Intel Pentium III 1000 MHz:
  • системная плата Chaintech 6OJV (i815);
  • оперативная память 256 MB PC133;
  • жесткий диск IBM DPTA 20GB;
  • операционная система Windows 98 SE;

На стенде использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

С видеокартой поставляются драйверы уже устаревшей версии 6.27. Поэтому из Интернета были выкачаны последние драйверы версии 6.48, выполненные на базе одноименных эталонных от NVIDIA.

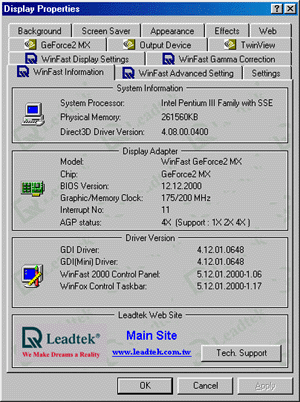

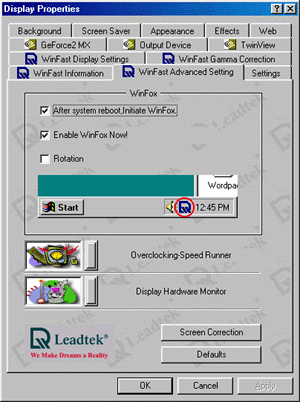

Мы уже рассказывали подробно об особенностях драйверов от Leadtek и его фирменной утилите WinFox в наших материалах, кратко лишь остановимся на некоторых особенностях. Как видно из скриншота панели управления драйверами, отсюда можно вызвать как утилиту по разгону Speed Runner, так и программу слежения Hardware Monitoring:

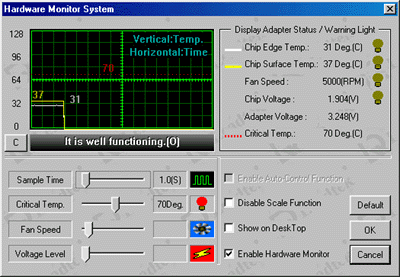

Как можно видеть, утилита дает пользователю возможность контроля за температурными режимами, скоростью вращения вентилятора и вольтажом. При надобности можно задать рамки указанных параметров, при достижении которых программа будет извешать о тех или иных нарушениях в режиме работы платы. По умолчанию эти рамки выставлены на оптимальные значения.

Тесты проводились при отключенном VSync на драйверах версии 6.50 от NVIDIA.

Для сравнительного анализа были использованы показания с видеокарт ATI RADEON 64MB (Retail-поставка, частоты 183/183 МГц), ATI RADEON 32MB SDR, Leadtek WinFast GeForce2 MX/DVI и Creative 3D Blaster Annihilator Pro (GeForce DDR).

Результаты тестов

"Всем плохо: у одних хлеб черствый, а у других жемчуг мелкий" (поговорка)

Эта пессимистическая философия имеет место быть и в компьютерной индустрии. Сколько бы ни накручивали рекламных роликов, не разбрасывали бы листовок и буклетов по выставкам, не занимались бы обнародованием своего ораторского искусства PR-менеджеры, все равно подчас тесты идут в разрез с "генеральными линиями" той или иной фирмы, а тестеры затем подвергаются обструкции со стороны ярых фанатов продукта или фирмы, о которых сказали горькую, но правду. Также пользователи, как самые одаренные критики, быстро развенчивают подчас месяцами созидаемую пирамиду из "волшебных пузырьков" отделами по рекламе фирм-производителей.

Тем не менее, анализировать результаты работы того или иного устройства всегда интересно. Даже несмотря на то, что в последнее время идет некая стандартизация продуктов, например почти все видеокарты на чипах от NVIDIA последних поколений как две капли воды похожи друг на друга. Причем не только внешне, но и своими показателяии по производительности и качеству. Впрочем, качество как раз у них может и сильно разниться. Но не будем забегать вперед, обо всем по порядку, и переходим к анализу скоростных и качественных показателей Leadtek WinFast GeForce2 MX SH Pro.

По 2D-графике я ничего нового не скажу. Мы уже многократно обсуждали этот вопрос, выяснили, что качество 2D может сильно зависеть не только от производителя карты, но и просто от конкретного экземпляра. Применительно к рассматриваемой ныне карты, собственно, могу сказать что качество изображения находится на очень хорошем уровне, как и у всех плат от Leadtek.

Еще раз только напомню: перед тем, как ругать видеокарту, проверьте, а соответствует ли ваш монитор тем запросам, которые вы предъявляете к видеокарте?

Приступаем к оценке производительности видеокарты в 3D. В качестве инструментария мы использовали следующие программы:

  • id Software Quake3 v.1.17 — игровой тест, демонстрирующий работу платы в OpenGL с использованием стандартного демо-бенчмарка demo002;
  • Rage Expendable (timedemo) — игровой тест, демонстрирующий работу платы в Direct3D в режиме мультитекстурирования.

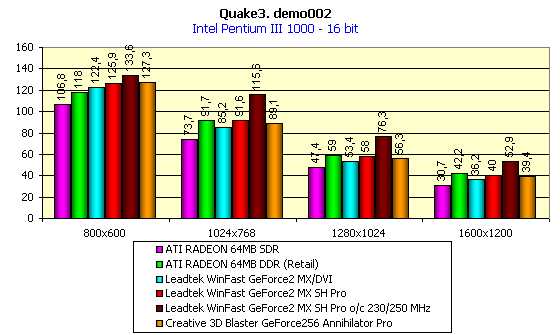

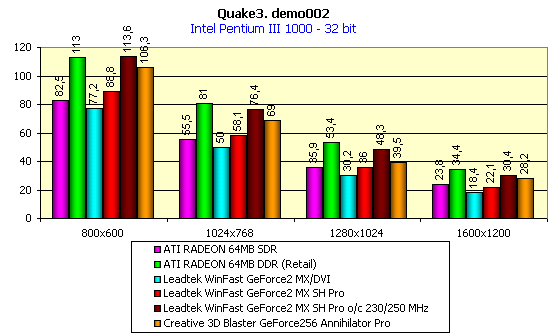

Quake3 Arena

Тестирование проводилось в двух режимах: Fast (демонстрирует работу карты в 16-битном цвете) и High Quality (демонстрирует работу карты в 32-битном цвете).

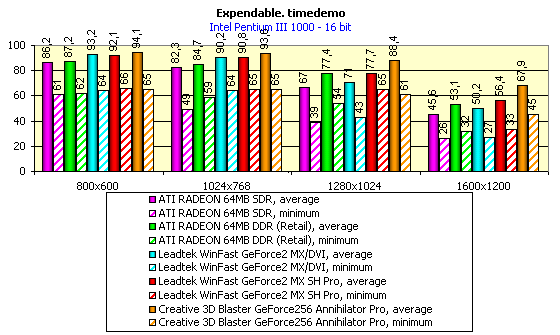

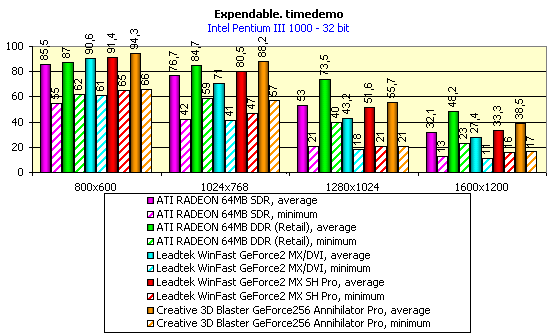

Expendable

На примере данной игры мы посмотрим на скорость карты в Direct3D.



Прекрасно видно, что Leadtek WinFast GeForce2 MX SH Pro легко обходит по производительности своего более старшего собрата из линейки WinFast GeForce2 MX (что и неудивительно), оставляет позади ATI RADEON SDR. В 16-битном цвете карта догнала по скорости GeForce DDR — плату, которая имеет намного более быструю память. А разогнанная Leadtek WinFast GeForce2 MX SH Pro "уделывает" неразогнанную карту на GeForce DDR и в 32-битном цвете(чего ранее не удавалось), — насколько сильно разгон поднял общую производительность (разумеется, разгон GeForce DDR вновь уведет эту плату в лидеры). И даже можно обратить внимание на то, что при разгоне рассматриваемая ныне карта легко обошла ATI RADEON 64MB DDR в 16-битном цвете и приблизилась к оному в 32-битном.

Подведем итоги анализа производительности рассмотренной платы Leadtek WinFast GeForce2 MX SH Pro:

  • Видеокарта опережает по производительности своих конкурентов из того же класса, а также соперничает с более дорогими и скоростными картами;
  • Разгон делает скоростные характеристики платы просто феноменальными.

Выводы

"Терпение горько, но его плод сладок" (Жан Жак Руссо)

Да, тот, кто проследил весь путь от внешнего осмотра карты до итогов ее рассмотрения, имел большое терпение :-) Но и выводы хороши.

Мы видим, что Leadtek WinFast GeForce2 MX SH Pro нам показала рекордную производительность не только в ожидаемом плане из-за наличия более быстрой памяти, но и при разгоне. Традиционное высокое качество изделия от Leadtek в сочетании со стоимостью почти на уровне рядовых карт на GeForce2 MX делают приобретение такой платы весьма выгодным.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть в наших 3DGiТогах.

Добавление

К очень огромному сожалению, видеокарты с такой хорошо гонящейся и работающей на 200 МГц по умолчанию памятью, были выпущены в ограниченном количестве, а сейчас в продаже можно видеть под этой же маркой видеокарты с 5 ns памятью, но от Samsung, которая плохо разгоняется и по умолчанию она тактуется на 166, а не на 200 МГц.

Плюсы:

  • Хорошая и рекордная среди аналогов в своем классе производительность в 3D графике;
  • Прекрасное качество исполнения продукта;
  • Мониторинг состояния карты;
  • Отличная разгоняемость

Минусы:

  • Ограниченность выпуска видеокарт с 5 ns памятью от EtronTech и работающей на 200 МГц по умолчанию.




4 мая 2001 Г.
