Обзор DLP-проектора XGimi H1S со встроенной акустикой Harman/Kardon, светодиодным источником света и ОС Android на борту

Паспортные характеристики, комплект поставки и цена

Технология проецирования DLP
Матрица один чип DMD, 0,47″
Разрешение матрицы 1920×1080 (Full HD)
Объектив фиксированный, сдвиг проекции вверх на 50%
Проекционное соотношение 1.2:1
Тип источника света красный, зеленый и синий светодиоды (Osram)
Срок службы источника света 30 000 ч
Световой поток 1100 лм (ANSI)
Контрастность нет данных
Размер проецируемого изображения, диагональ, 16:9 от 40″ до 180″
Интерфейсы
  • USB-порт 2.0, подключение внешних устройств (гнездо типа A)
  • USB-порт 3.0, подключение внешних устройств (гнездо типа A)
  • цифровой вход HDMI 2.0, видео и аудио, ARC (только HDMI2) до 3840×2160/60 Гц (отчет MonInfo), 2 шт.
  • цифровой оптический аудиовыход S/PDIF (Toslink)
  • выход на наушники (миниджек 3,5 мм)
  • проводная сеть Ethernet 100Base-TX (RJ-45)
  • Bluetooth 4.0 BLE
  • Wi-Fi, 2,4/5 ГГц, 802.11b/g/n/ac
Уровень шума менее 35 дБА
Встроенная звуковая система стереофоническая система 2.0, 2×7,5 Вт
Особенности
  • поддержка стереоскопического режима с последовательным выводом кадров
  • автоматическая фокусировка
  • цифровая коррекция вертикальных и горизонтальных трапецеидальных искажений ±45°
  • SoC Mstar 6A928, 4 ядра ARM Cortex A17@1,75 ГГц, GPU Mali-760MP4, 3 ГБ ОЗУ, флэш-память 16 ГБ, ОС Android 5.1.1
Размеры (Ш×В×Г) 202×135×202 мм
Масса 2,1 кг
Потребляемая мощность 70-120 Вт
Напряжение питания (внешний БП) 100—240 В, 50/60 Гц
Комплект поставки
  • проектор
  • внешний БП (100—240 В, 50/60 Гц на 18 В, 6,67 А)
  • кабель питания, вилка китайского образца
  • Bluetooth-пульт ДУ
  • руководство пользователя (на китайском языке)
  • гарантийный талон (на китайском языке)
Страница продукта на сайте производителя XGimi H1S
Средняя цена
Розничные предложения

Внешний вид

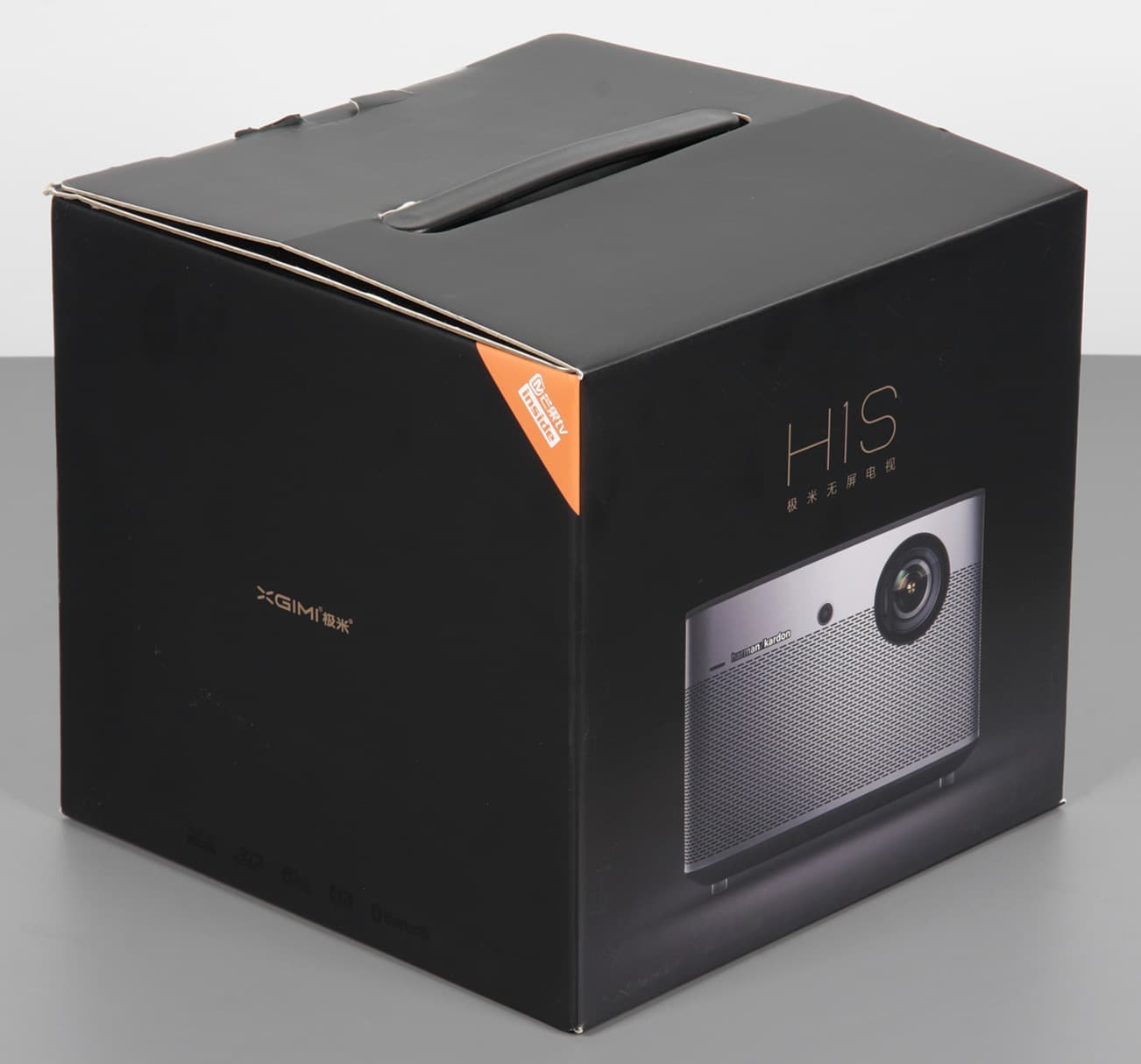

Упакован проектор и все к нему в небольшую коробку из гофрированного картона. Оформление коробки строгое, сверху есть пластиковая ручка для переноски, проектор внутри защищают толстые вставки из поролона.

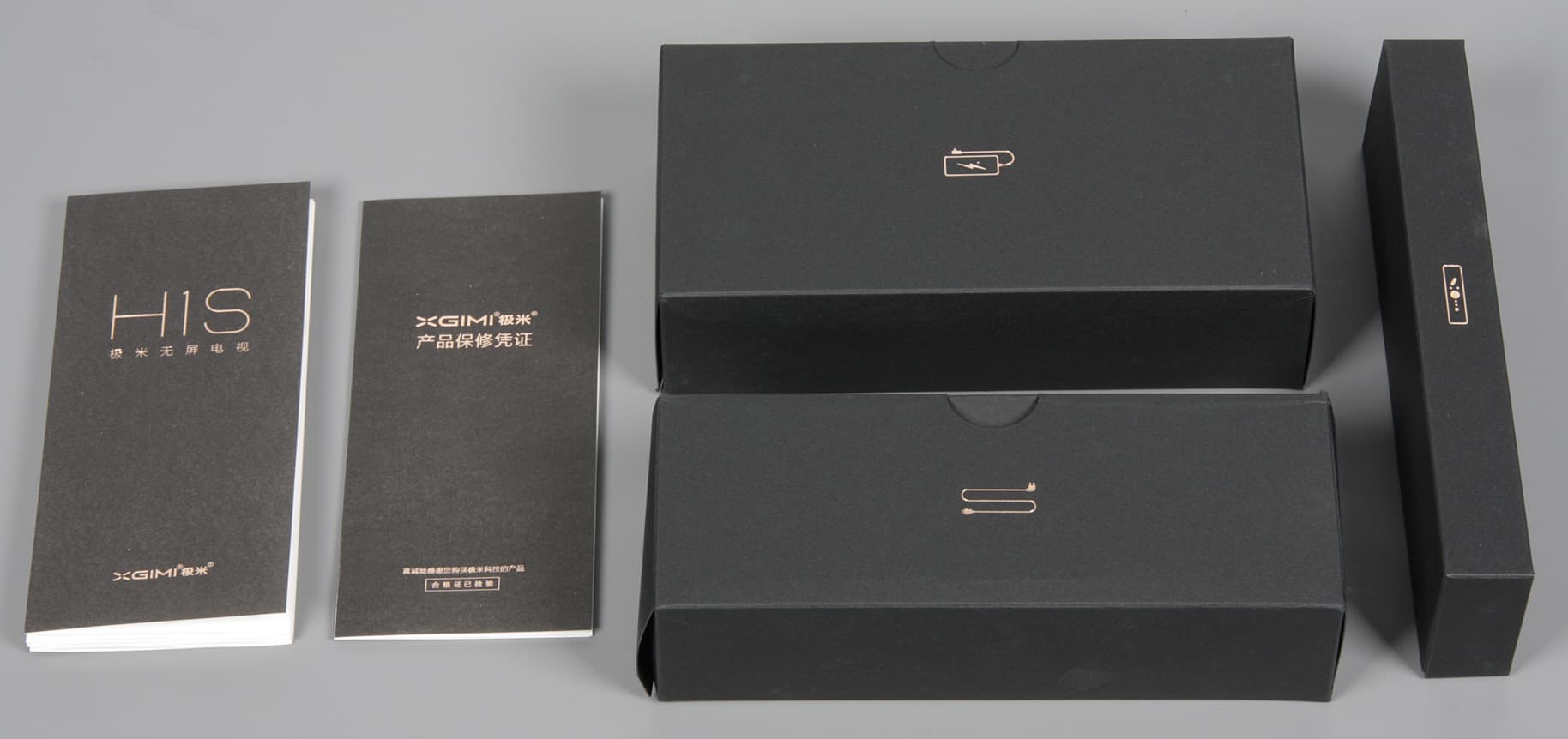

Аксессуары разложены по небольшим картонным коробочкам.

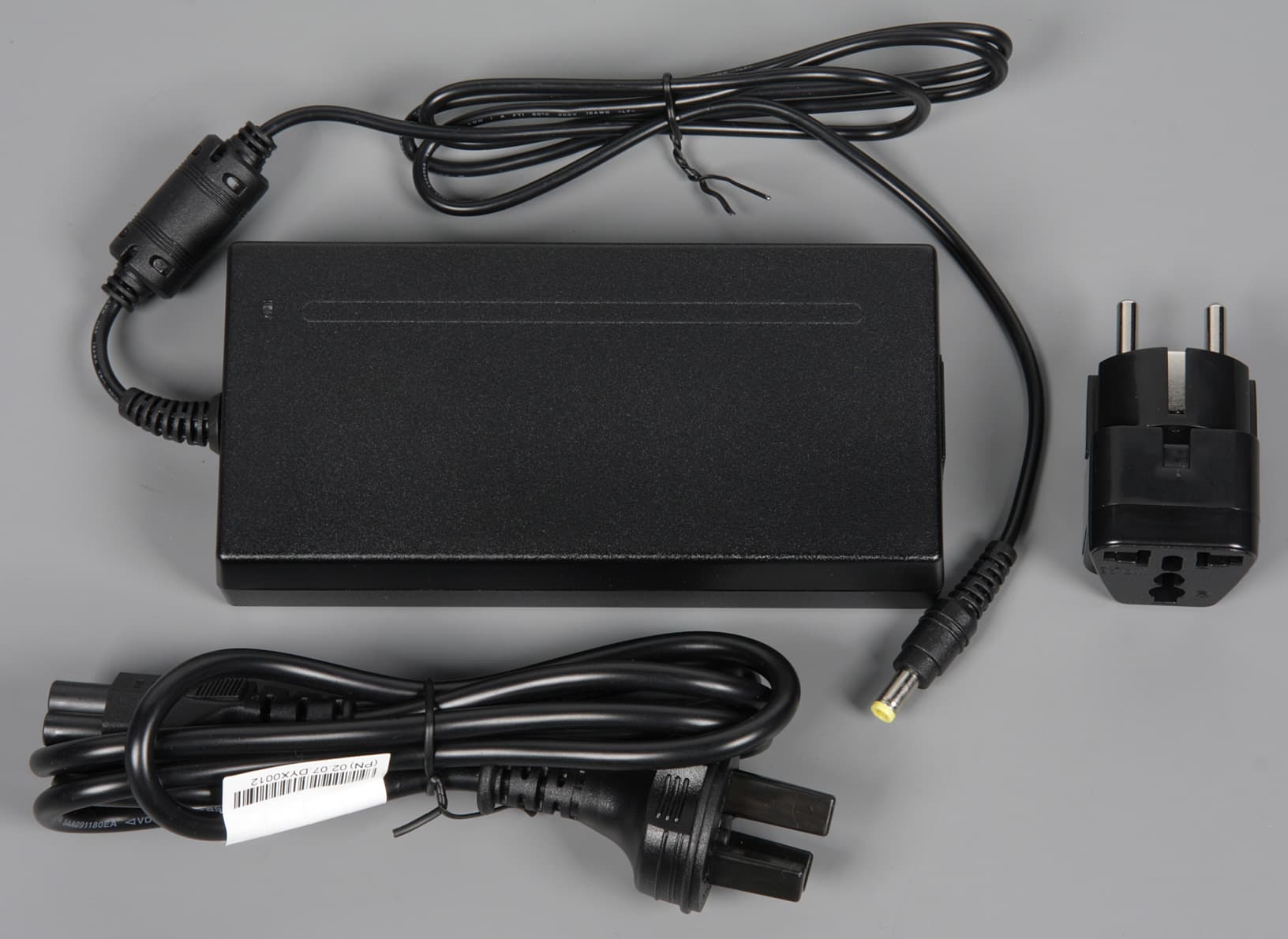

Руководство на китайском языке, но можно не спешить его выбросить, так как многое понятно по картинкам. Сетевой кабель от блока питания имеет вилку китайского образца, но продавец заботливо прилагает переходник. Впрочем, найти подходящий кабель с европейской вилкой или заменить вилку не очень сложно.

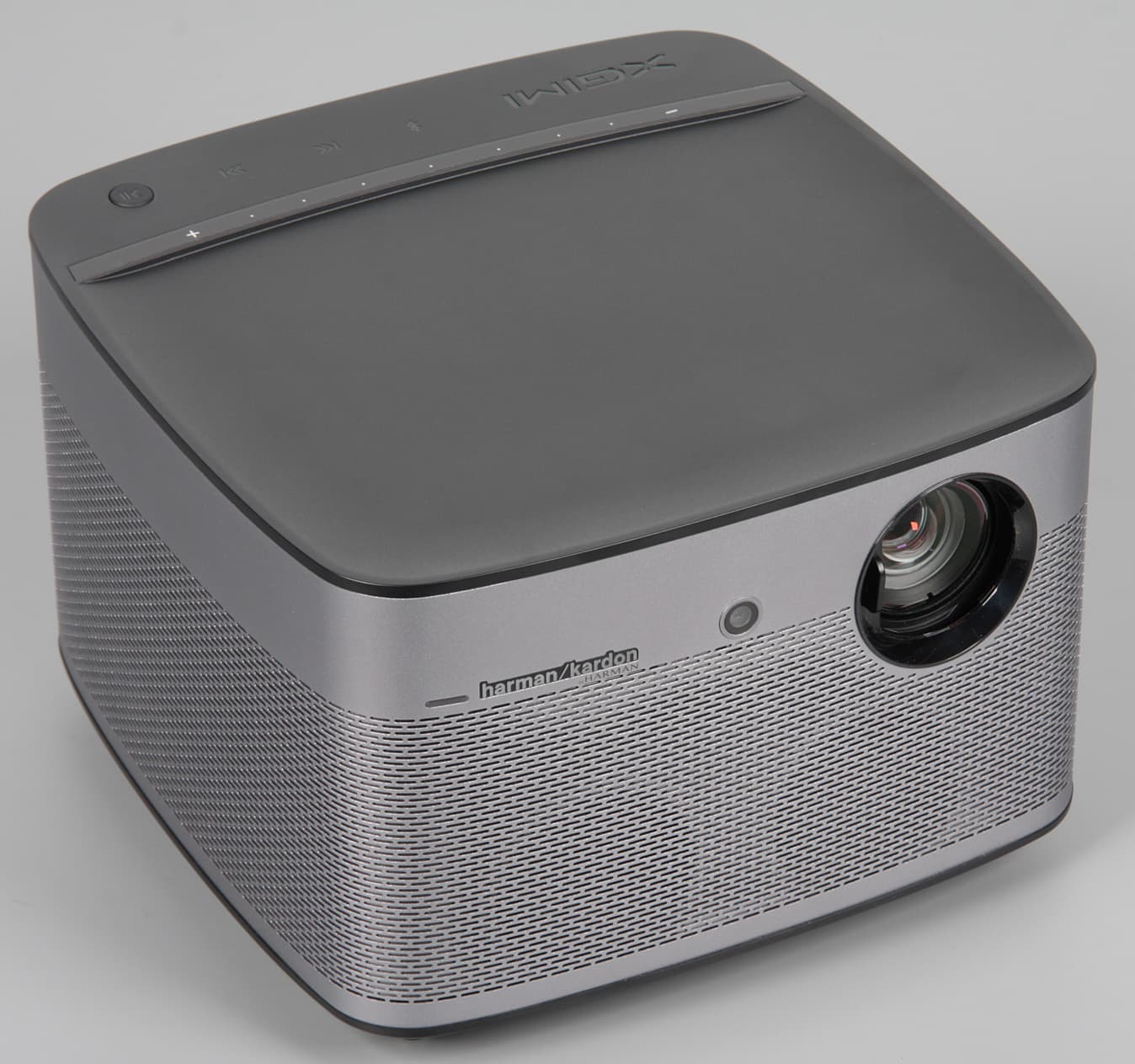

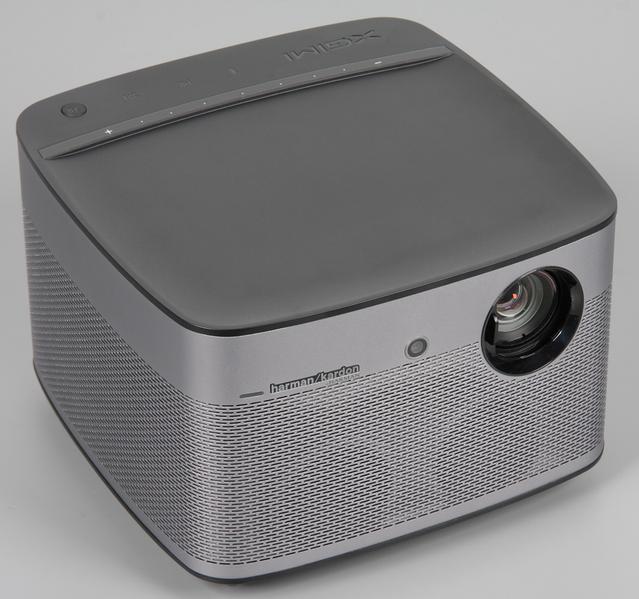

Дизайн проектора строгий, с легким намеком на ретро.

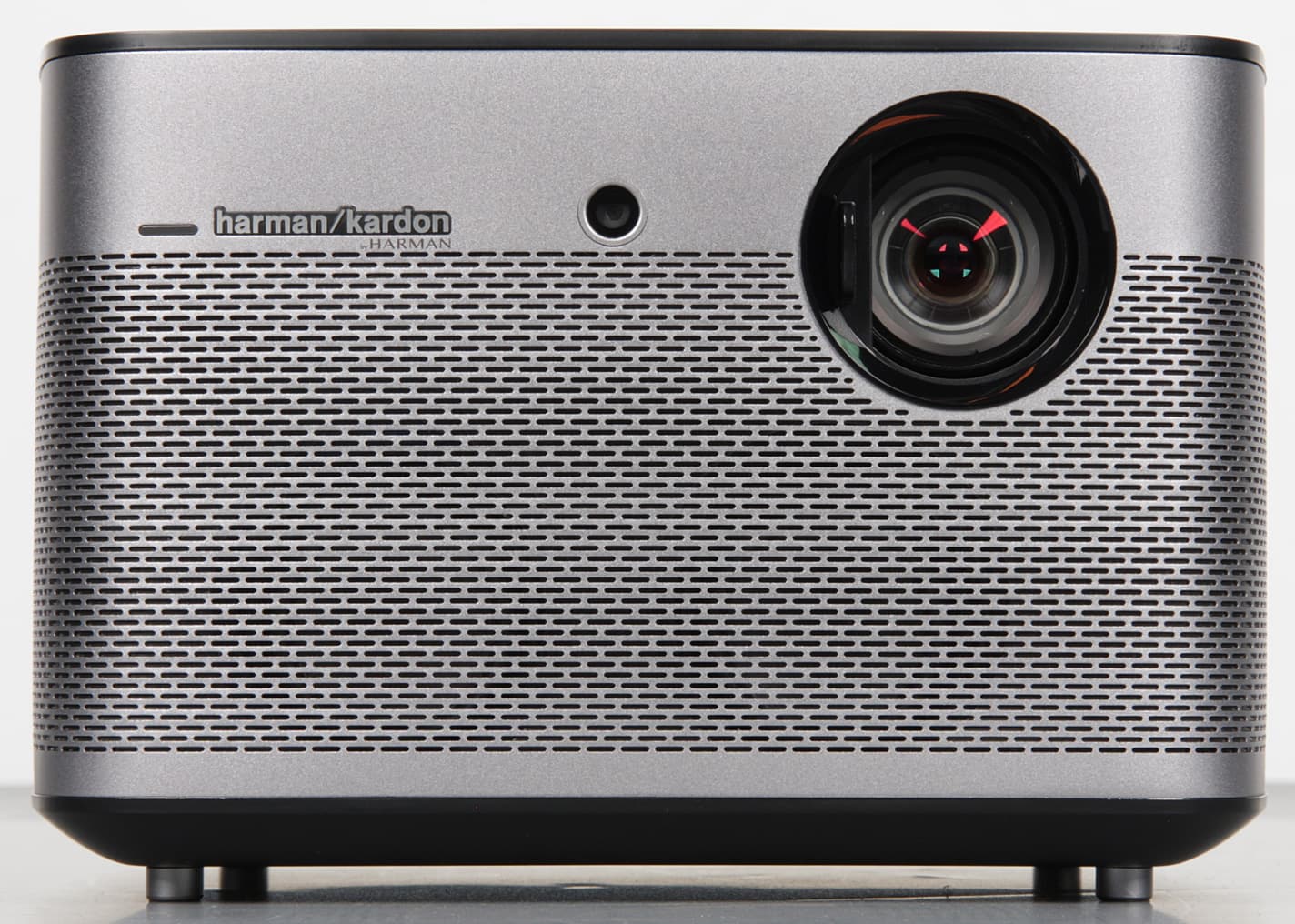

Верхняя, нижняя и задняя панели изготовлены из черного пластика с матовой поверхностью. Решетчатый кожух, огибающий корпус проектора, изготовлен из алюминиевого сплава и имеет стойкое серебристое покрытие. На передней панели находятся индикатор состояния, окошко видеокамеры, неглубокая ниша объектива, а за решеткой расположены два фронтальных громкоговорителя с круглыми диффузорами.

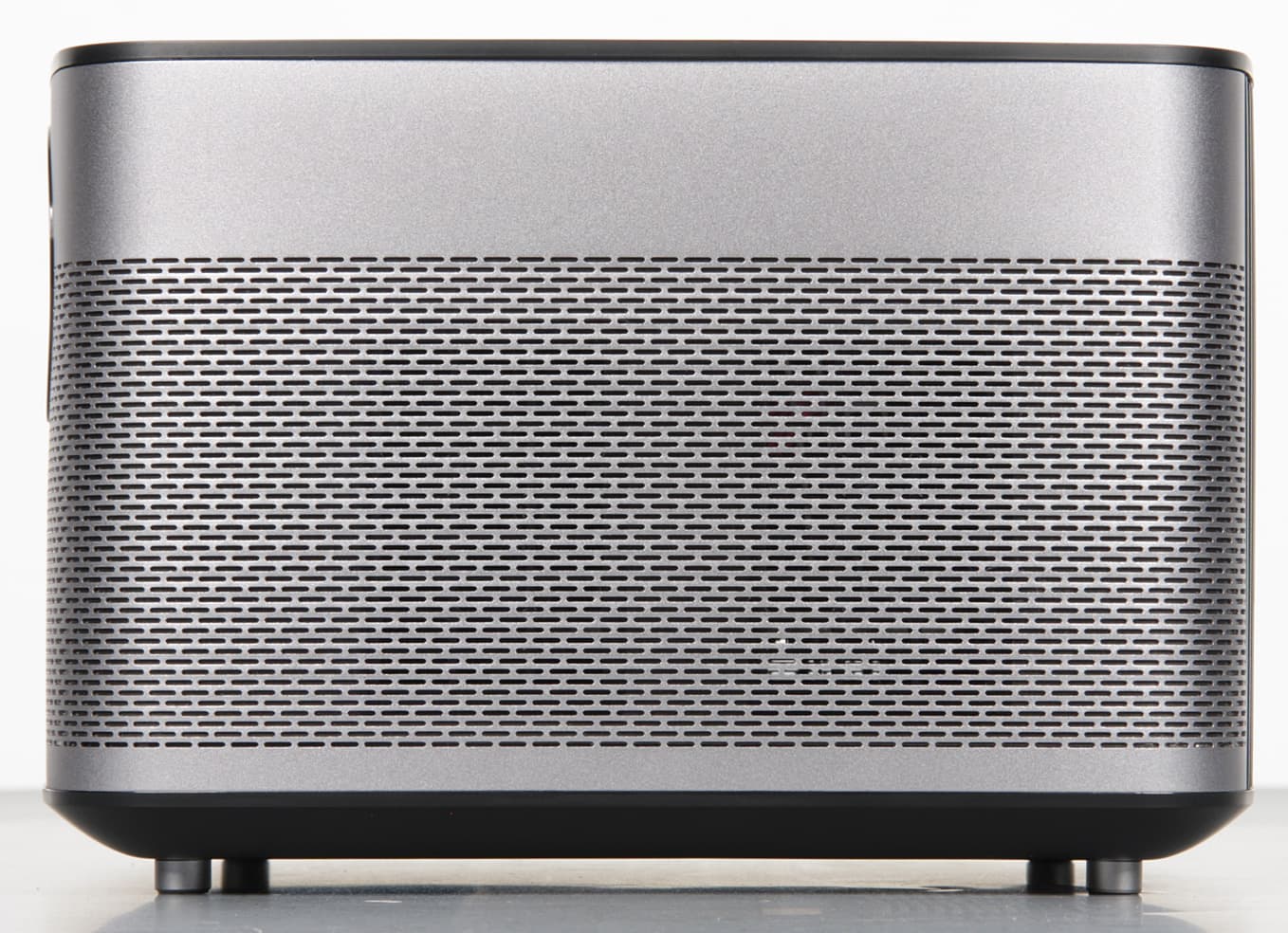

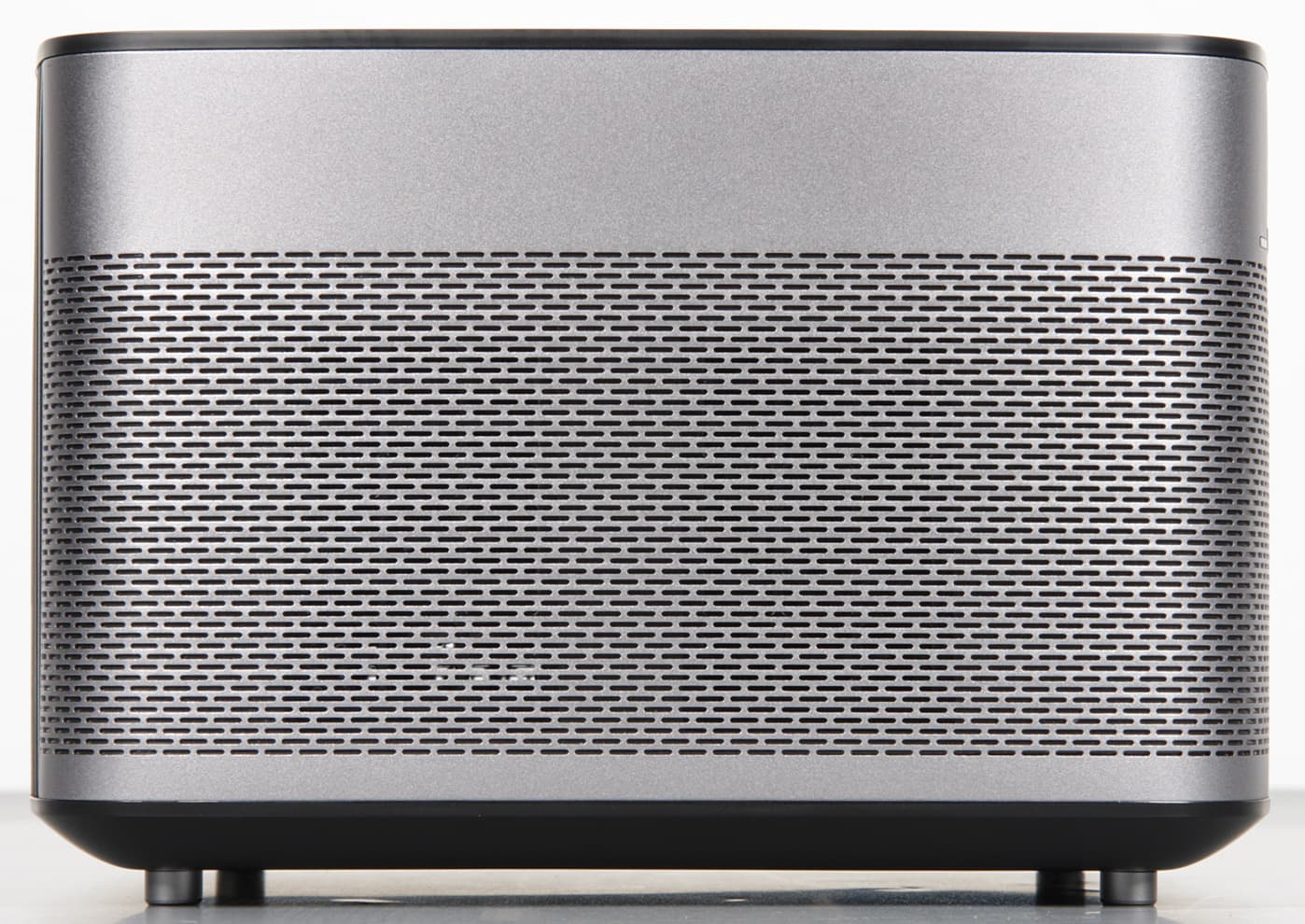

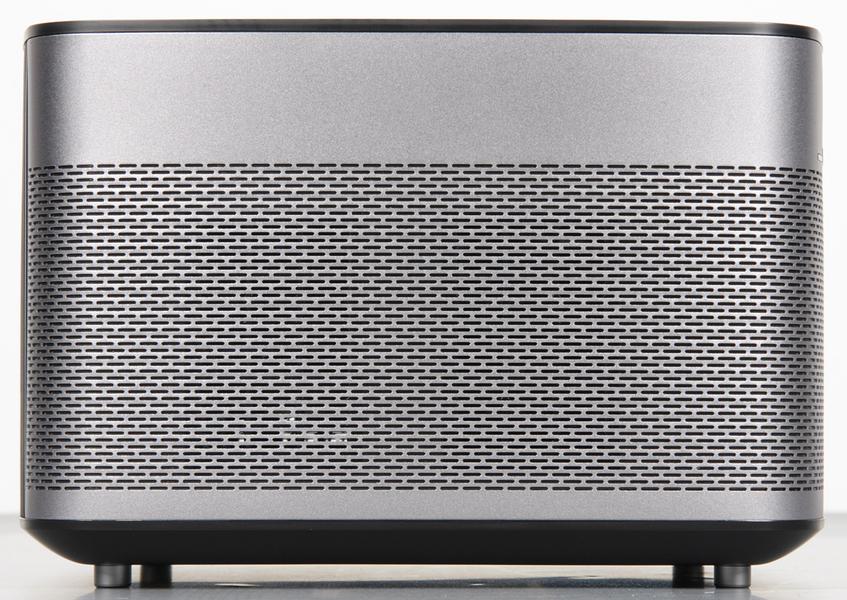

Правый и левый бока выглядят одинаково, на обоих — вентиляционные решетки.

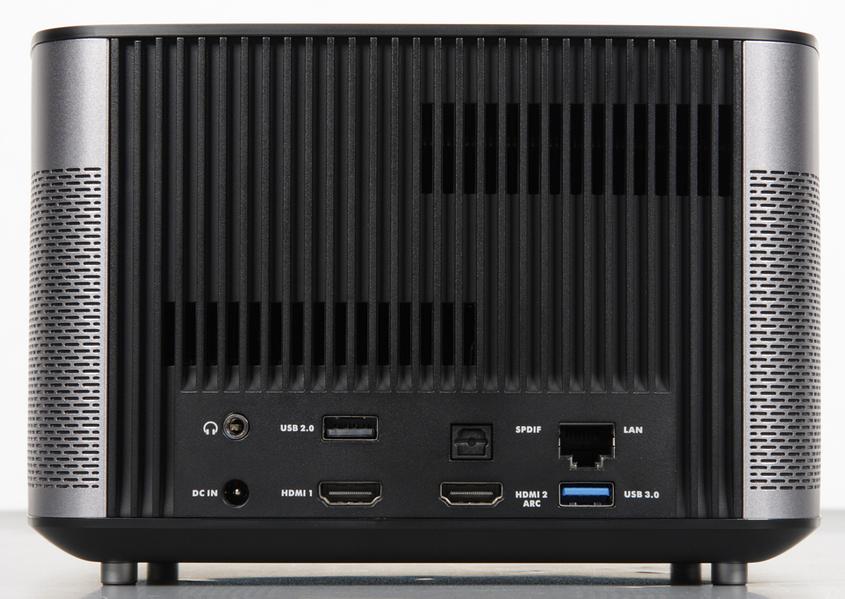

На задней панели также есть вентиляционные решетки, через которые выдувается нагретый воздух, а в нижней части располагаются интерфейсные разъемы и разъем питания.

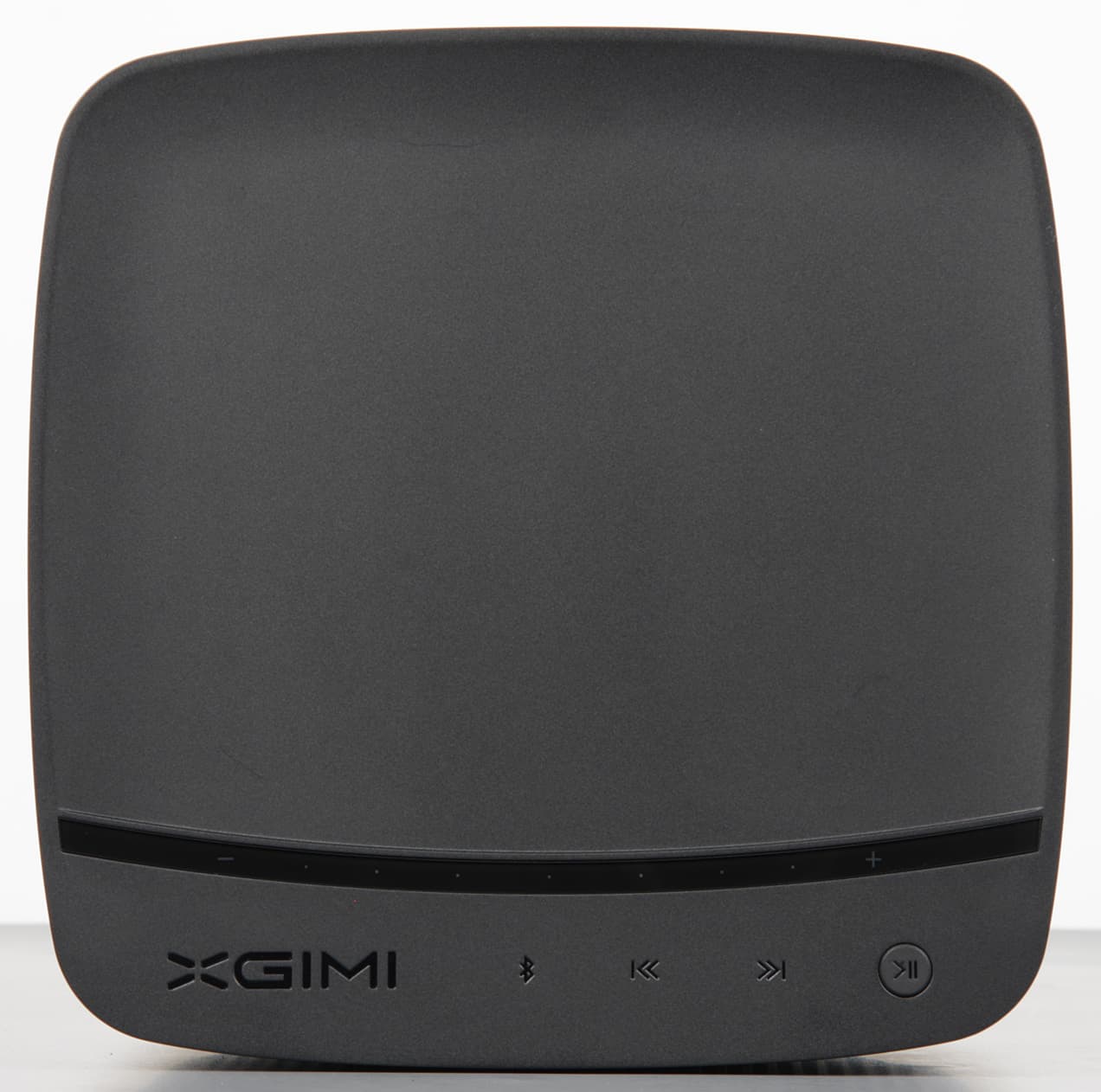

На верхней панели ближе к задней части находятся сенсорная полоска регулировки громкости, три сенсорные кнопки (что-то связанное с Bluetooth, предыдущий/следующий трек) и одна механическая кнопка (воспроизведение, пауза).

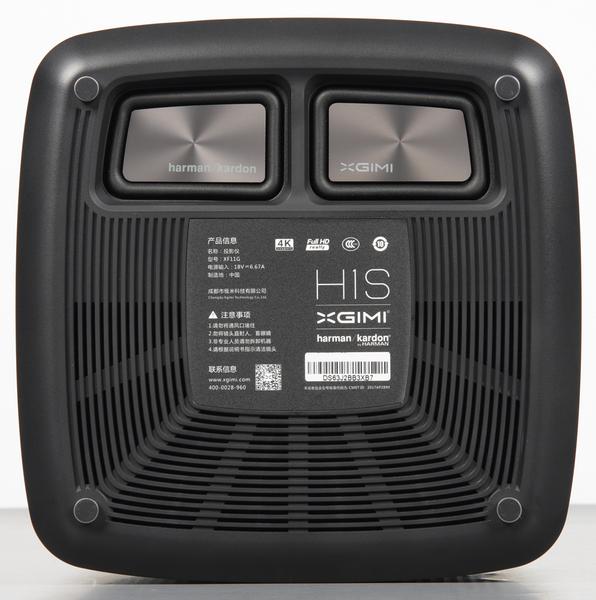

Снизу есть два ничем не защищенных пассивных излучателя, улучшающих воспроизведение басов, вентиляционная решетка и четыре ножки.

Ножки выкручиваются совсем, что позволяет использовать резьбовые отверстия для установки кронштейна, оснащенного штативным гнездом. Затем проектор можно будет устанавливать на штативе, на напольной или на потолочной стойке. Все это производитель предлагает в виде дополнительных аксессуаров.

Коммутация

За исключением выхода на наушники все остальные интерфейсы цифровые. Все разъемы стандартные и расположены они достаточно свободно. Подписи к разъемам читаемые. Таблица в начале статьи дает представление о коммуникационных возможностях проектора. По Bluetooth к проектору подключается пульт управления, возможно, по этому интерфейсу можно подключить и другие устройства ввода, но, например джойстик от PS4 подключить не удалось. По Bluetooth у нас получилось подключить внешнюю аудиосистему, но наоборот, использовать сам проектор как подключаемую по Bluetooth акустику мы не смогли. USB-порты работают с USB-концентраторами, к которым одновременно можно подключать устройства ввода (клавиатуру, мышь и, например, тот же джойстик от PS4), а также накопители, включая внешние жесткие диски.

Пульт и другие способы управления

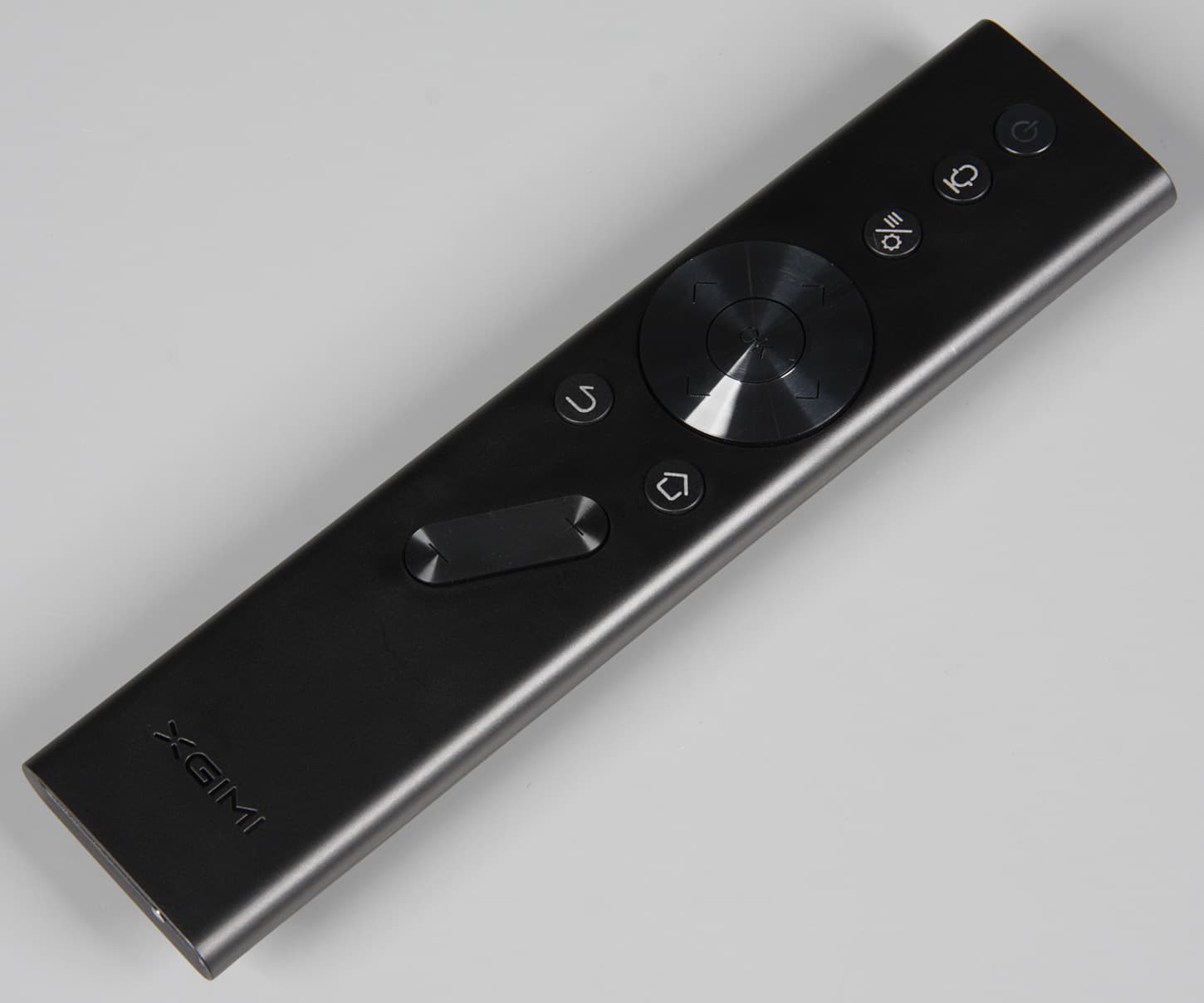

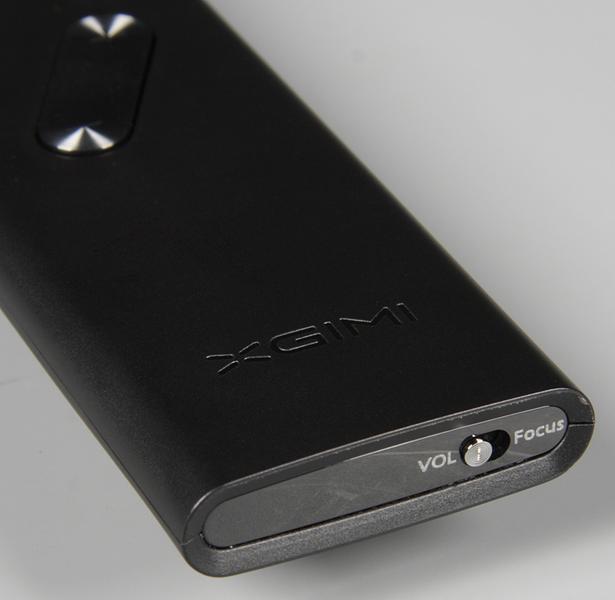

Корпус пульта изготовлен из черного пластика с матовой поверхностью. Источниками питания служат два элемента типа ААА. Обозначения ряда кнопок контрастные, на других значки просто выдавлены, но функции этих кнопок понятны, исходя из их расположения и формы. При нажатии кнопки негромко щелкают. Как уже было написано, подключается пульт по Bluetooth. Для спаривания с проектором пульт необходимо близко поднести к проектору и удерживать нажатыми кнопки «Назад» и «Домой». На подключенном пульте постоянно и неярко светится значок на кнопке питания. Движковый переключатель на торце пульта меняет функцию кнопки-качалки — изменение громкости или фокусировка.

Функции координатного ввода, например гироскопической «мыши», у штатного пульта нет. Ограниченные в случае такого «умного» проектора возможности пульта можно компенсировать, подключив к проектору настоящие клавиатуру и «мышь». Поддерживается прокрутка колесиком (на главной странице она работает как фокусировка, в программах — как обычно). Нажатие на правую кнопку «мыши» соответствует отмене действия или возврату назад. Задержка перемещения курсора «мыши» относительно движения самой «мышью» не очень большая, но чувствуется. Смена раскладки физической клавиатуры, видимо, не поддерживается, поэтому для ввода кириллицы придется установить и использовать виртуальную клавиатуру. Поддерживаются некоторые быстрые клавиши из основного и дополнительного мультимедийного набора (например, возврат/отмена, вызов контекстных настроек, регулировка громкости, пауза/воспроизведение, запись снимков с экрана, переключение между приложениями и т. д.). Нужно отметить, что в целом штатный интерфейс самого проектора хорошо оптимизирован для использования только комплектного пульта ДУ, поэтому подключать клавиатуру и «мышь» в общем-то, необязательно, но, возможно, придется для комфортной работы в сторонних программах.

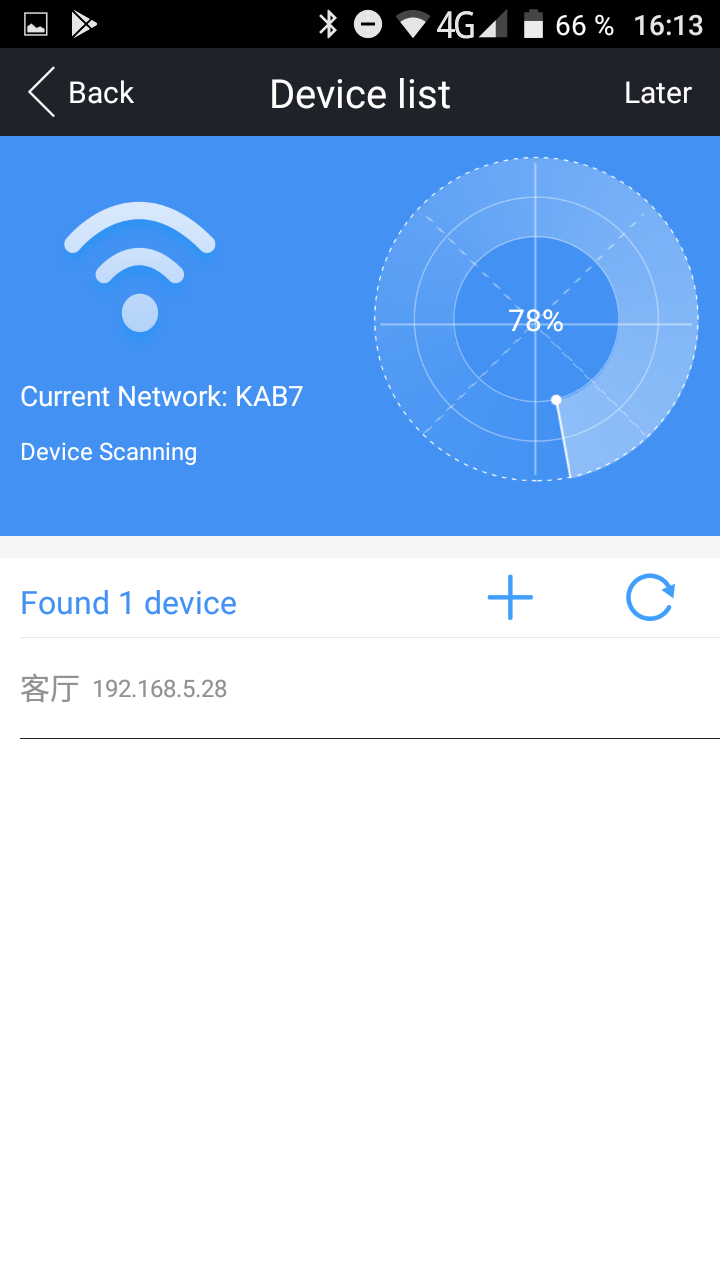

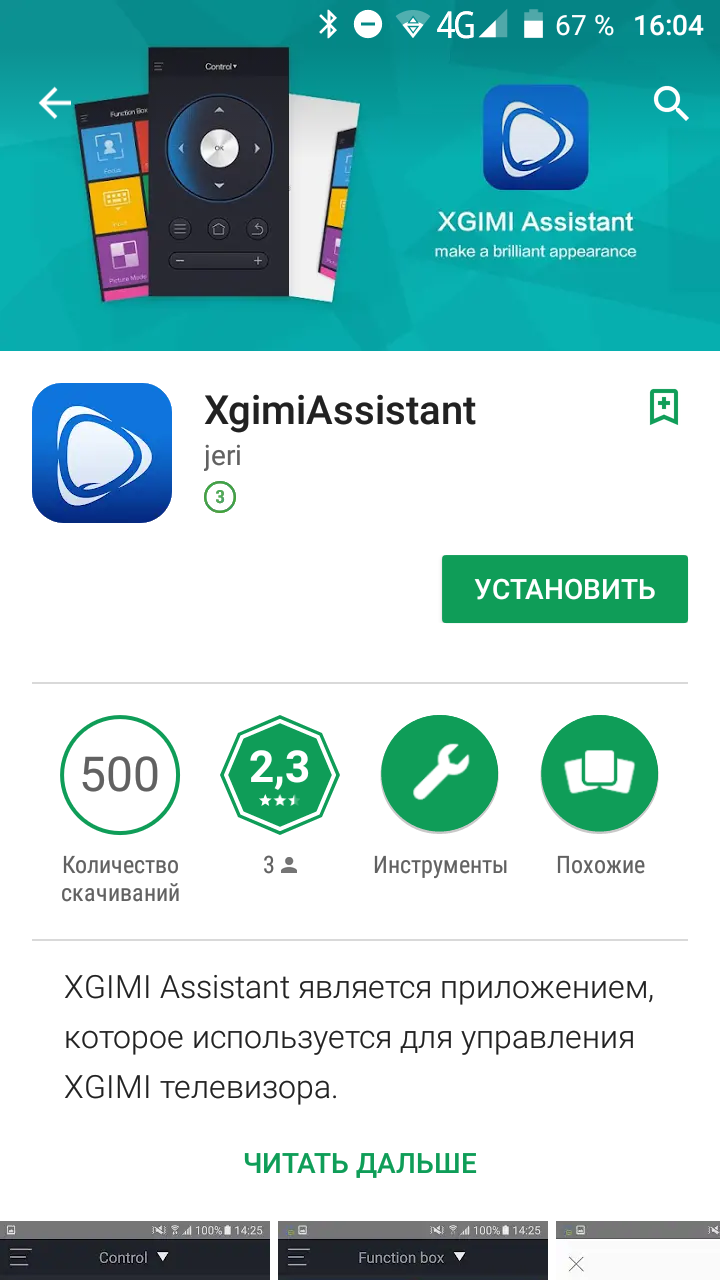

Альтернативный способ управления предоставляет программа XgimiAssistant, устанавливаемая на мобильное устройство.

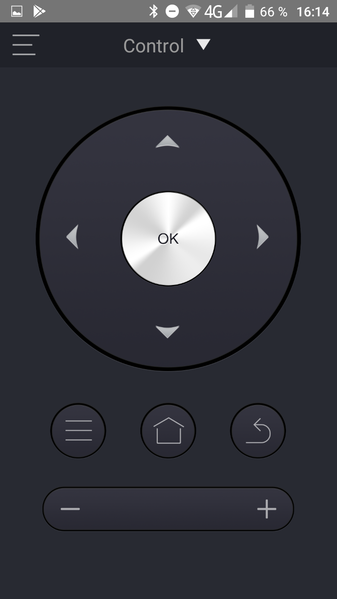

Для ее функционирования необходимо, чтобы проектор и мобильное устройство находились в одной сети. Программа предоставляет функции пульта ДУ с экранными кнопками, координатного ввода, быстрого доступа к паре-другой функций проектора (фокусировка, снятие снимка с экрана, установки стереоскопического режима, выбор профиля изображения, очистка памяти).

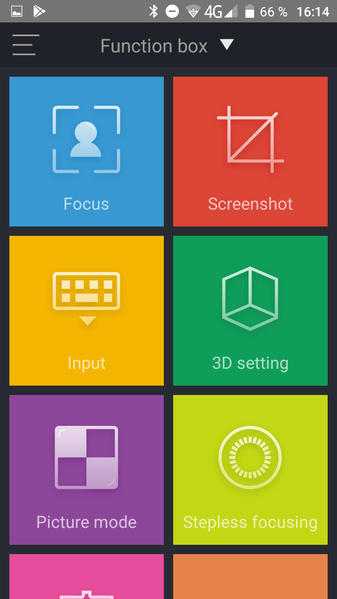

Есть возможность набрать текст и послать его в текущее поле ввода. Воспроизведение мультимедийных файлов с возможностью переключения вывода изображения и звука на проектор у нас заработало один раз, потом программа перестала обнаруживать файлы на смартфоне. Функция дублирования изображения и звука (Cast) не работала вовсе.

Управление проекцией

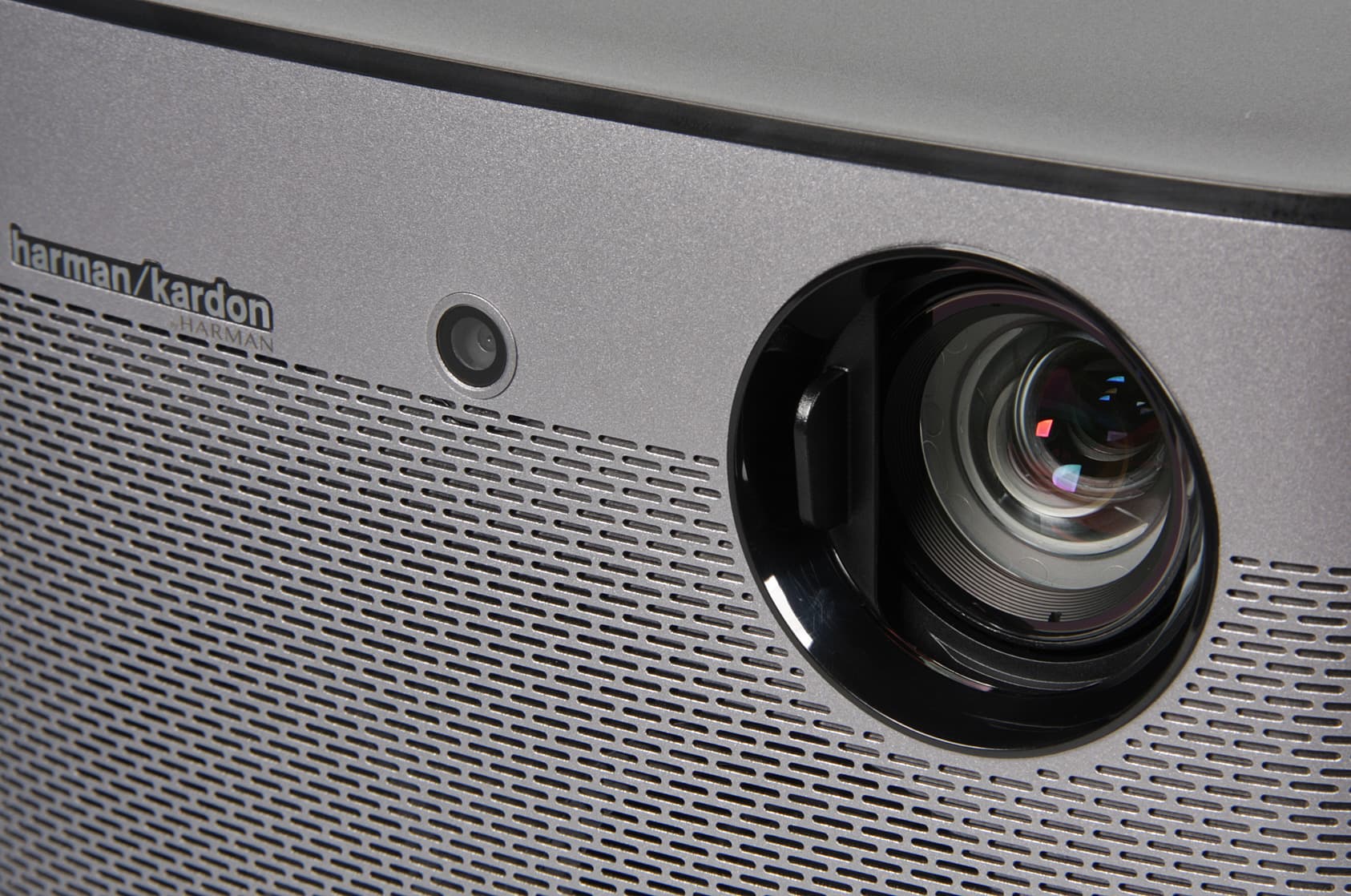

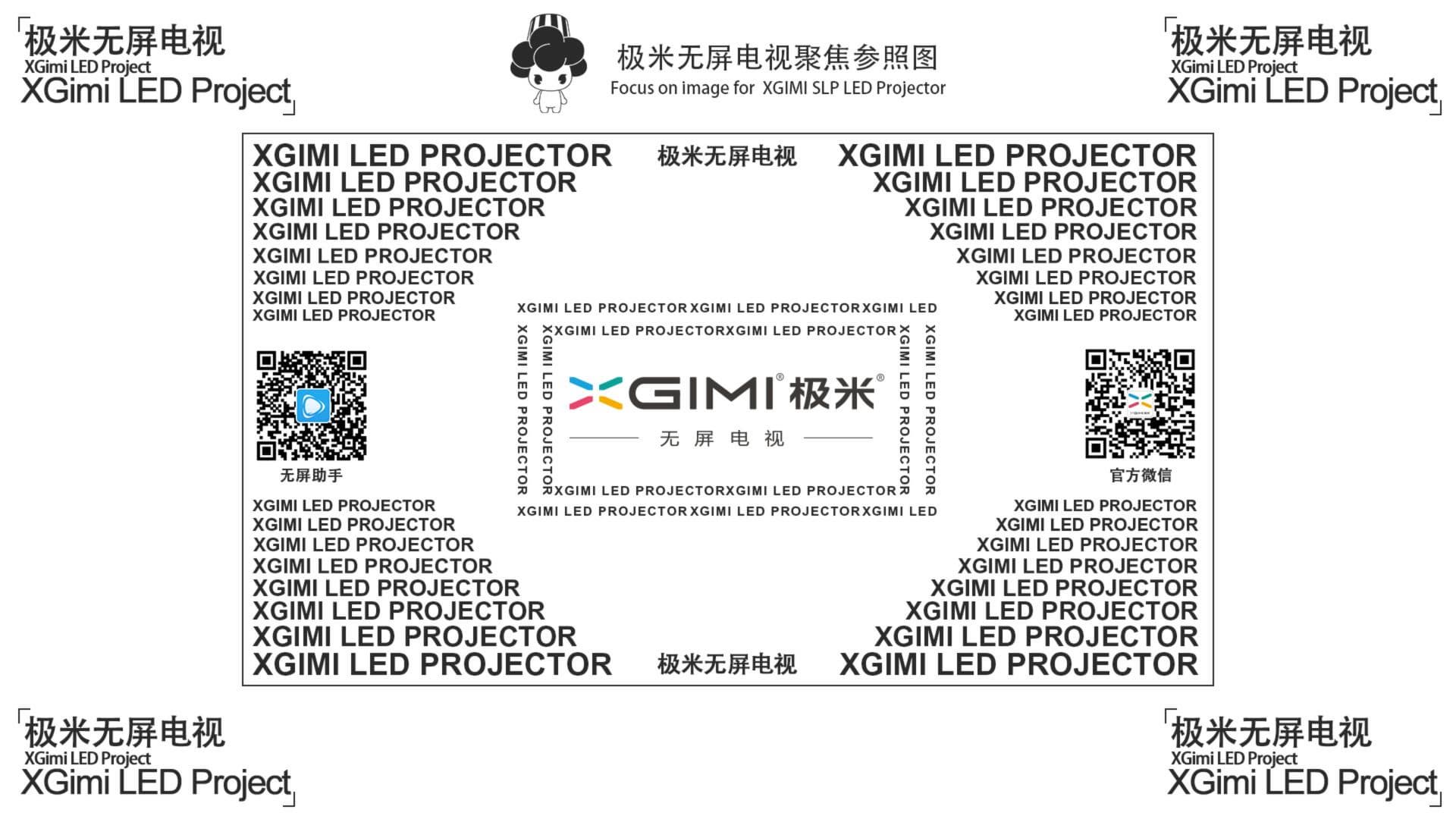

Фокусное расстояние фиксированное и не меняется. Объектив оснащен электромеханическим приводом фокусировки. Есть функция автоматической фокусировки, вызывается она при переключении движка на пульте в положение «Focus» или в меню. Проектор выводит специальную метку и фронтальной камерой отслеживает ее четкость. Результат можно подправить вручную с пульта кнопкой-качалкой, колесиком мыши с главной страницы или с помощью мобильного приложения. Объектив защищает шторка.

Если закрыть ее при работающем проекторе, то он выключится, а если открыть, когда на проектор подается питание, то проектор включится.

Шторка имеет доводчик в крайние положения. Проекция направлена вверх, так что нижняя граница изображения находится примерно на оси объектива, то есть если проектор и экран поставить на одном столе, то нижний край проекции будет чуть выше плоскости стола.

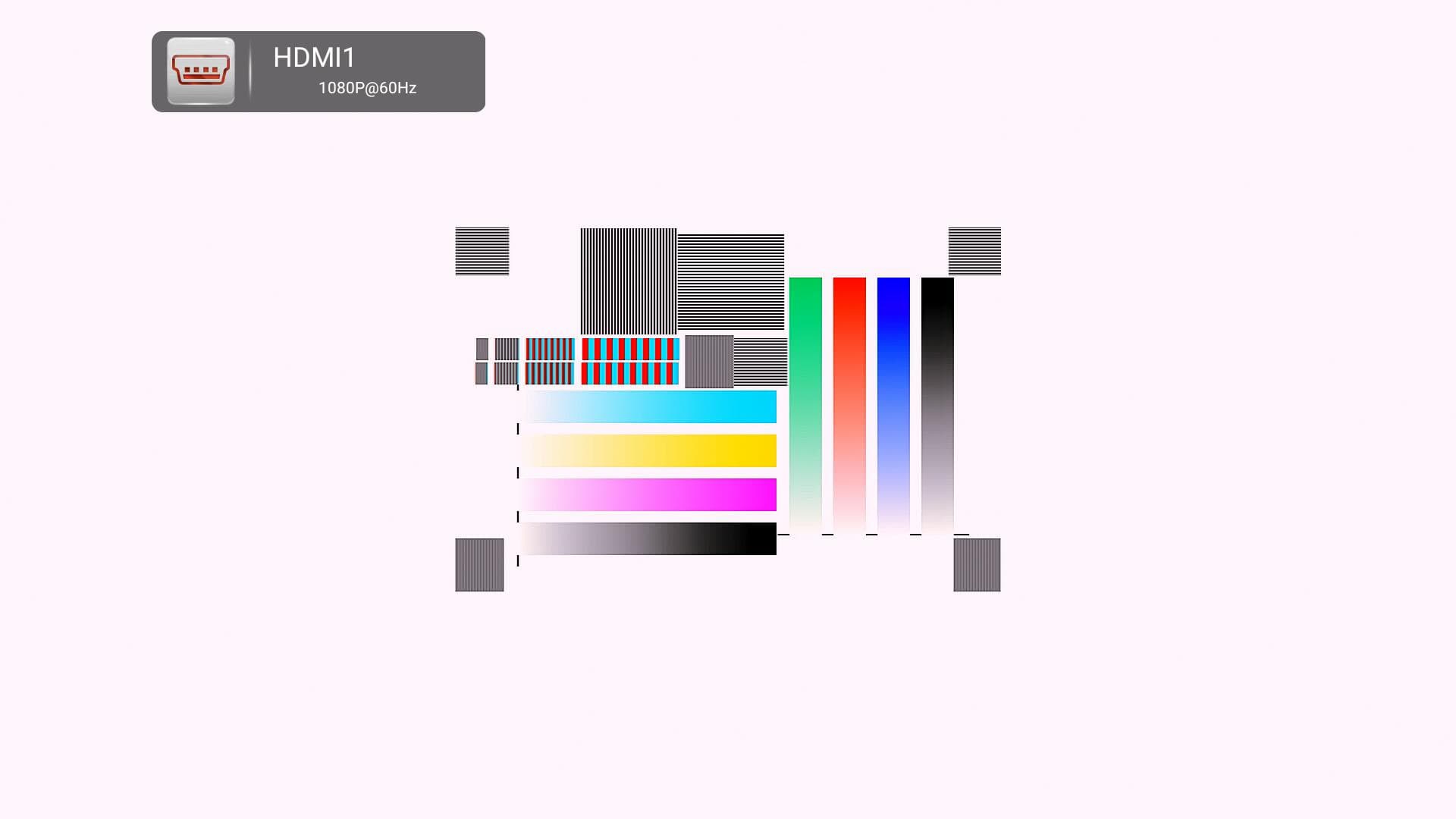

Есть функция ручной цифровой коррекции вертикальных и горизонтальных трапецеидальных искажений. При настройке проекции из меню на экран можно вывести настроечную таблицу.

Несколько режимов геометрической трансформации и коррекции размера области проекции помогут подогнать изображение под условия проекции, впрочем, в большинстве случаев достаточно выбрать режим 16:9 и сбросить все остальные настройки в соответствующих группах.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней. Измерения показали, что при ширине области проекции 146,5 см расстояние от переднего края проектора до экрана равно 181 см.

Воспроизведение мультимедийного контента

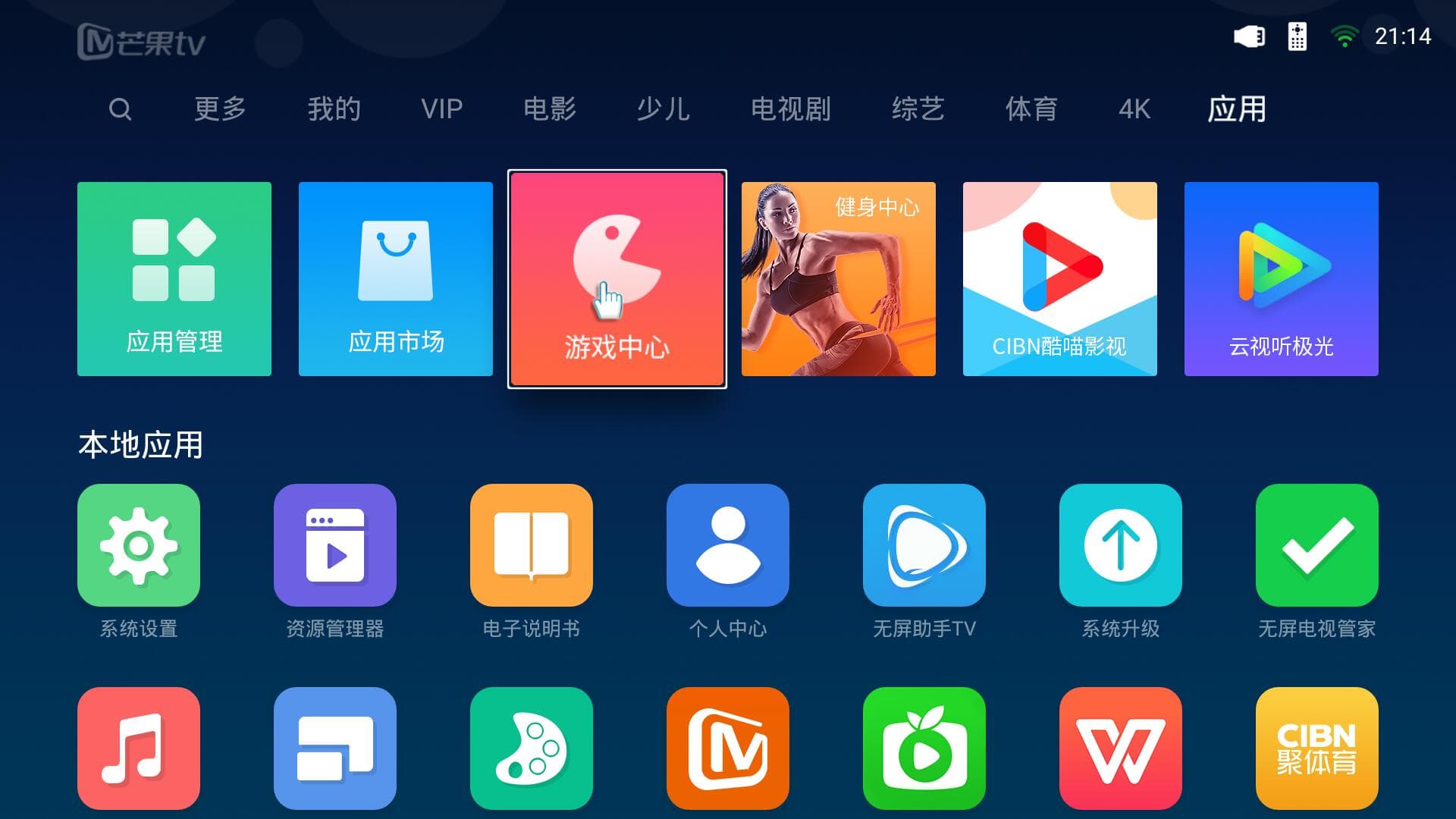

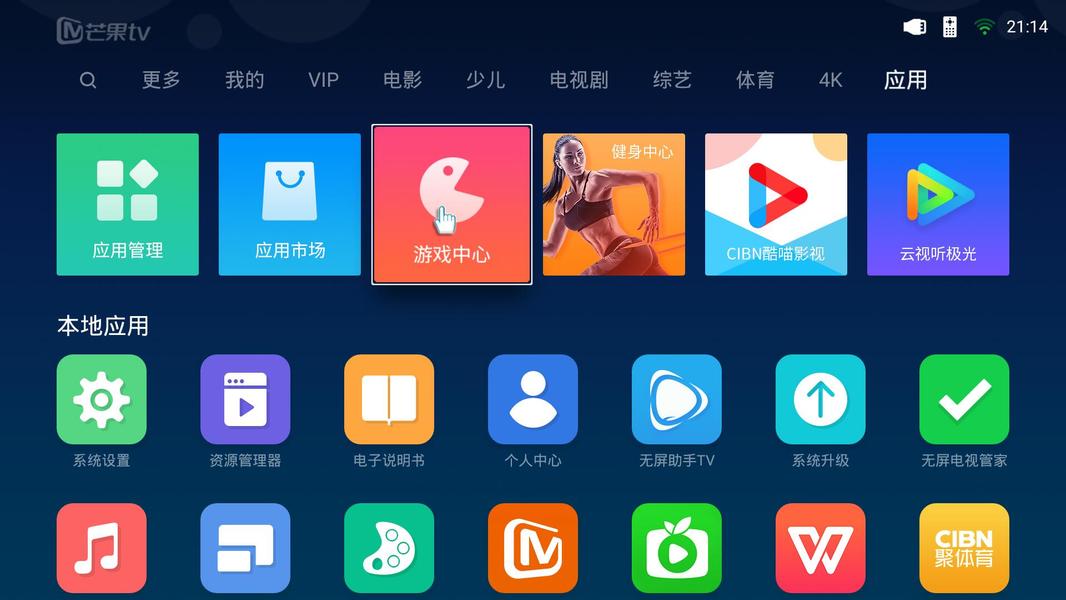

Программной платформой для этого ТВ служит операционная система Android 5.1.1. Используется программная оболочка GMUI3.0. Оболочка и все предустановленные программы исключительно на китайском языке и простого способа смены языка, видимо, нет. Возможно производитель когда-нибудь выпустит международную версию проектора и прошивки, но этого может и не произойти. Многостраничный главный экран содержит в основном ссылки-плитки на развлекательный контент китайского происхождения. Интерес представляет разве что последняя страница с установленными приложениями. Они тоже на китайском, но в чем-то можно разобраться, например в файловом браузере и в приложении, предоставляющим доступ к некоторым настройкам.

Верхняя статусная строка позволяет оперативно переключится на нужный видеовход и предоставляет быстрый доступ к подключенным накопителям, к настройкам Bluetooth и Wi-Fi. Для воспроизведения мультимедийного контента можно использовать штатные плееры, но лучше установить свой любимый. Мы рекомендуем сначала установить альтернативный файловый менеджер, например, ES File Explorer File Manager. Устанавливать придется из файла APK, следуя несложной инструкции, так как нормального магазина приложений на проекторе не установлено. Впрочем, энтузиасты могут установить Google Play Store, но сделать это не очень просто. Руководства по установке приложений и Google Play Store можно найти в Сети. Впрочем, установка хотя бы ES File Explorer File Manager и переключение его на более понятный язык уже значительно облегчают доступ к ресурсам проектора и установку сторонних приложений. В ходе тестирования из дополнительных программ мы установили плеер MX Player и CPU-Z.

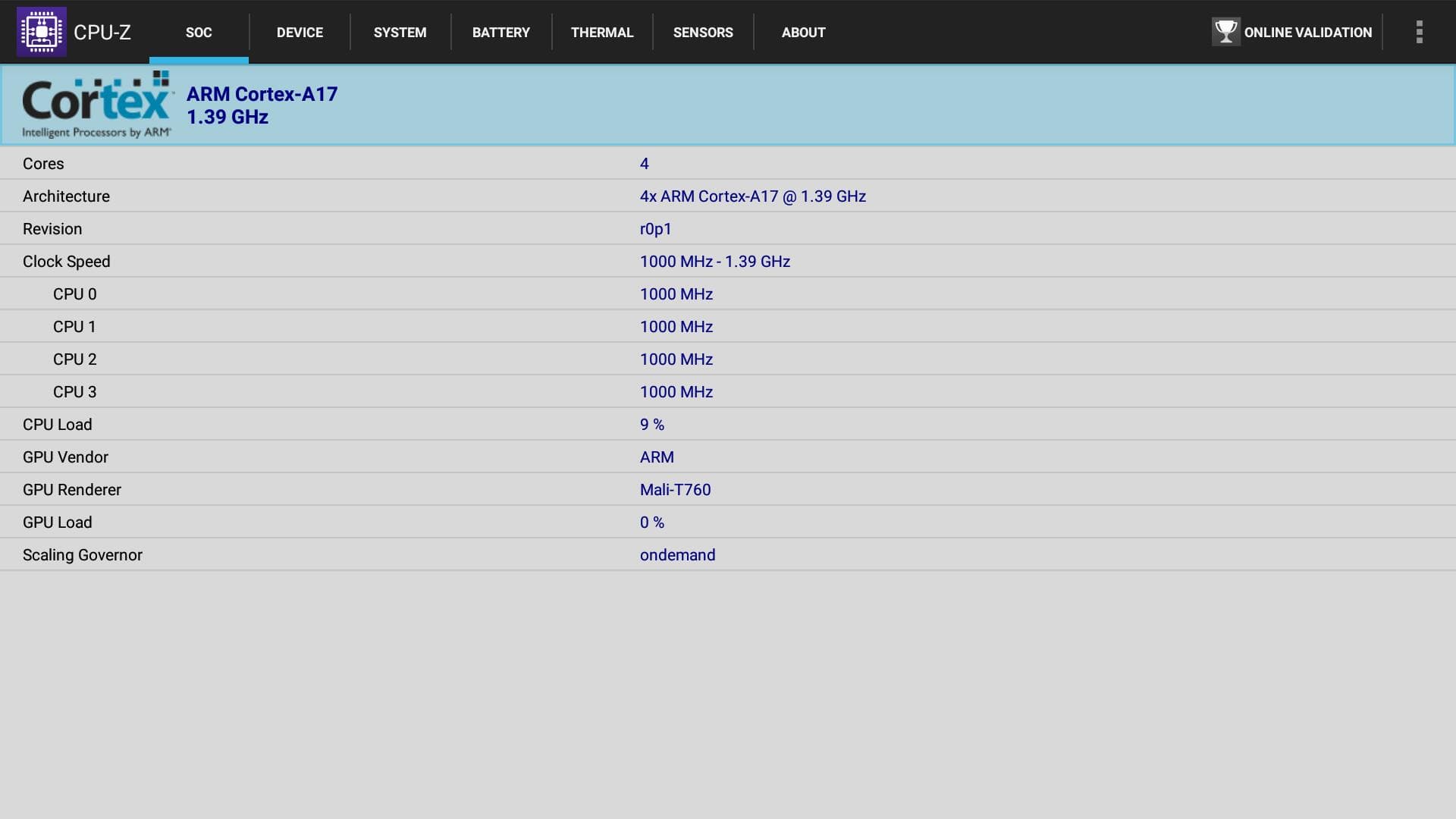

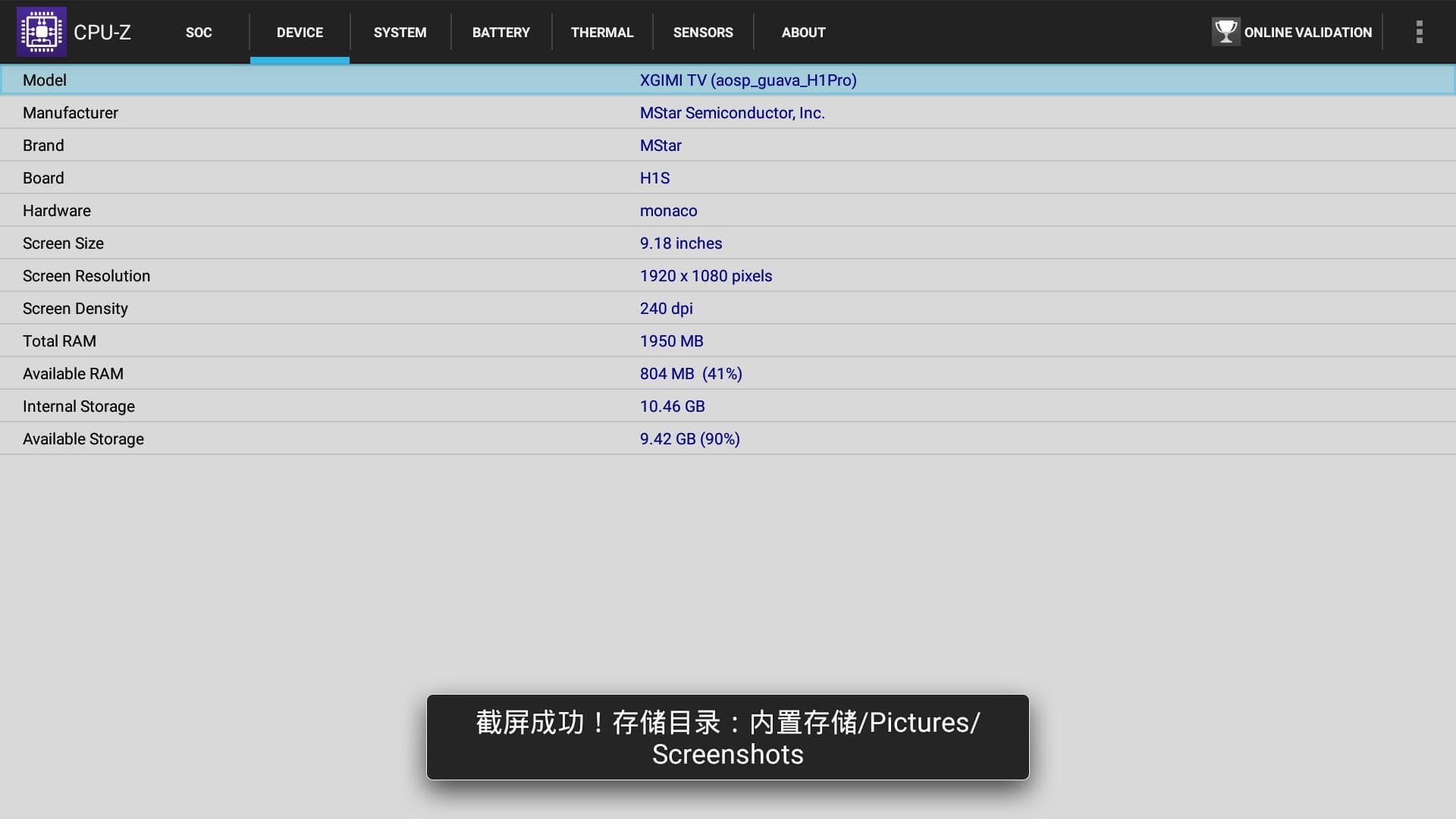

Отметим, что CPU-Z показывает аппаратную конфигурацию, которая отличается от заявленной производителем:

В частности расходятся значения частот ядер и размеров RAM и ROM. В случае ROM 5 из 16 ГБ отведено под системную область, но с остальными расхождениями не очень понятно.

В качестве USB-накопителей были опробованы жесткие диски 2,5″, внешний SSD и обычные флешки. Два протестированных жестких диска работали от любого из двух USB-портов и через концентратор. Отметим, что проектор поддерживает USB-накопители с файловыми системами FAT32 и exFAT, а с кириллическими названиями файлов и папок не было никаких проблем. Проектор обнаруживает все файлы в папках, даже если на диске очень много файлов (более 100 тысяч). Также с помощью ES File Explorer нам удалось получить доступ к общим папкам SMB на накопителях роутеров.

Так как подходящее приложение для воспроизведения аудио- и графических и файлов других форматов можно уставить из файлов APK, то мы ограничились только проверкой поддержки аппаратного декодирования видеопотоков, так как система, на которой основан проектор, не имеет достаточной производительности для программного декодирования файлов высокого разрешения.

Поддерживается аппаратное декодирование звуковых дорожек как минимум в форматах AC3 и DTS. Аппаратно декодируются видеопотоки самых разнообразных кодеков, вплоть до H.265 с 10 бит и разрешения 4К UHD (H.264 с разрешением 4К не воспроизводятся). Проблемы были с декодированием MPEG1 и MPEG2 стандартного (низкого) разрешения — изображение не получилось вывести с увеличением до ближайших границ экрана и с сохранением исходных пропорций, но их получилось нормально воспроизвести в режиме программного декодирования. В случае видеофайлов H.265 с кодировкой 10 бит на цвет вывод изображения осуществляется, видимо, в 8-битном режиме, так как границы градиентов хорошо видно.

В случае аппаратного декодирования видеопотока с разрешением 1920 на 1080 пикселей картинка по вертикали немного размыта, но по горизонтали вывод идет с исходной четкостью точка-в-точку. В доказательство приведем фрагмент снимка с экрана с горизонтальной и вертикальной мирами (оригинал тут):

В случае программного декодирования и при выводе графических файлов такой проблемы нет, но, как мы уже отмечали, программное декодирование не может справится с типичным видеопотоком с разрешением 1920 на 1080 пикселей. В случае подключения к источнику сигнала наоборот, немного занижается четкость по горизонтали. Например, на мирах через пиксель вертикальные полоски различаются плохо (фрагмент, оригинал тут):

Тестовые ролики на определение равномерности чередования кадров помогли выявить, что как при воспроизведении файлов, так и при внешнем источнике сигнала только в случае 25 и 50 Гц кадровой частоты кадры выводятся с одинаковой длительностью и без пропусков. Для частот, например, 24 и 30 кадр/с часть кадров имеет увеличенный интервал, а в случае 60 кадр/с 1-2 кадра за секунду пропускается. В стандартном для видео диапазоне (16—235) отображаются почти все градации оттенков, только в тенях пара ближайших к черному оттенков от него по яркости не отличаются.

Максимальный битрейт видеофайлов, при котором еще не было артефактов, при воспроизведении с USB-носителей составил как минимум 120 Мбит/с, по проводной сети Ethernet и по Wi-Fi (2,4 ГГц) — 60 Мбит/с. В двух последних случаях использовался файловый сервер роутера Asus RT-AC68U. Статистика на роутере показывает, что скорость приема и передачи составляет 866,7 Мбит/с, то есть в проекторе установлен адаптер 802.11ac.

Кинотеатральные режимы работы от внешнего источника видеосигнала тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проектор поддерживает режимы 480i/p, 576i/p, 720p, 1080i и 1080p при 24/50/60 Гц. В стандартном для видео диапазоне (16—235) отображаются все градации оттенков, за исключением одного-двух ближайших к черному оттенка серого. В большинстве случаев проектор отлично справляется с преобразованием чересстрочных видеосигналов в прогрессивное изображение даже при самом замысловатом чередовании полукадров (полей), вывод просто по полям встречается очень редко. При масштабировании из низких разрешений и даже в случае чересстрочных сигналов и динамичной картинки выполняется частичное сглаживание границ объектов — зубцы на диагоналях выражены слабо. Функция подавления видеошумов работает хорошо, не приводя к бросающимся в глаза артефактам в случае динамического изображения.

При подключении к компьютеру по HDMI поддерживается сигнал с разрешением 3840 на 2160 пикселей с кадровой частотой вплоть до 60 Гц и с высокой исходной цветовой четкостью (вывод в режиме RGB или компонентного сигнала с кодированием цвета 4:4:4, использовалась видеокарта с GPU AMD Radeon RX 550). Впрочем, как воспроизводить видеофайлы с разрешением 4К, так и использовать источники с таким разрешением в случае данного проектора не имеет никакого практического смысла.

Полная задержка вывода составляет порядка 70 мс (сигнал Full HD при 60 кадр/с), это чувствуется просто в случае подключения к ПК при работе с мышью и точно будет ощущаться в динамичных играх.

В стереоскопическом режиме для синхронизации затворных очков с выводом кадров используется технология DLP-Link (синхронизация по самому изображению с помощью дополнительных импульсов). Заметим, что подходящие затворные очки не были нам предоставлены, поэтому стереоскопический режим работы мы не тестировали.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Режим Световой поток
Яркий 970 лм
Яркий, диафрагма закрыта 820 лм
Выполнена коррекция цветового баланса 560 лм
Режим низкой мощности 730 лм
Равномерность
+10%, −26%
Контрастность
287:1

Максимальный световой поток меньше заявленных 1100 лм. В полной темноте яркости проектора даже после коррекции цветового баланса хватает для проекции на экран шириной где-то до 2-2,5 м. Равномерность освещенности белого поля хорошая. Контрастность не самая низкая, но у DLP-проекторов она обычно выше. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off, которая составила порядка 440:1, что для DLP-проектора немного. Эта контрастность увеличилась до 920:1 после прикрытия диафрагмы, это уже лучше. Отметим, что на черном поле выделяется широкая горизонтальная полоса, идущая примерно по центру по вертикали, с увеличенной яркостью и чуть желтоватого цвета. Видимо, из-за нее контрастность занижена.

Геометрия очень хорошая — видимый изгиб границ проекции отсутствует. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, составляет порядка 1/3 пикселя. Качество фокусировки среднее, по всему полю проекции изображение немного размыто, что, впрочем, почти незаметно с комфортного расстояния просмотра.

В отличие от типичного одночипового DLP-проектора, в данном проекторе нет вращающегося светофильтра, вместо него и лампы используются три светодиодных излучателя (видимо, сборки) — красный, зеленый и синий, — включающиеся последовательно. Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 234,104 Гц при 60 Гц кадровой частоты. Эта частота условно соответствует четырехскоростному светофильтру, поэтому эффект «радуги» выражен умеренно.

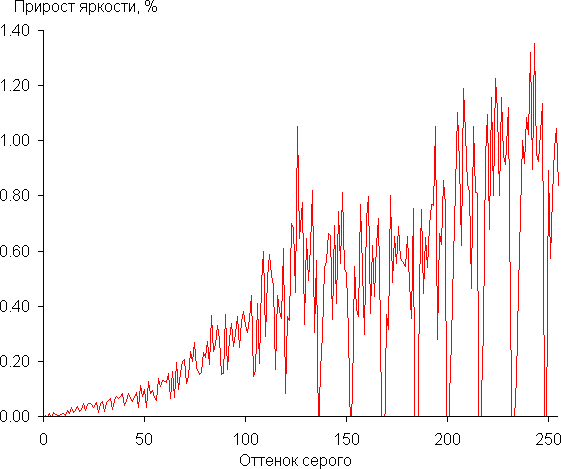

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

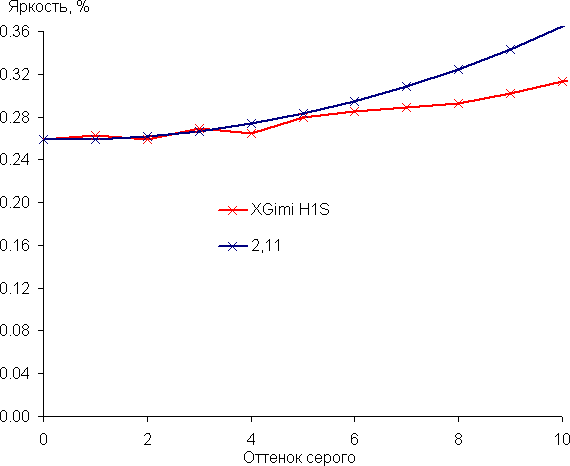

Рост не является равномерным и далеко не каждый следующий оттенок значимо ярче предыдущего. В темной области пара оттенков, ближайших к черному от него по яркости не отличаются:

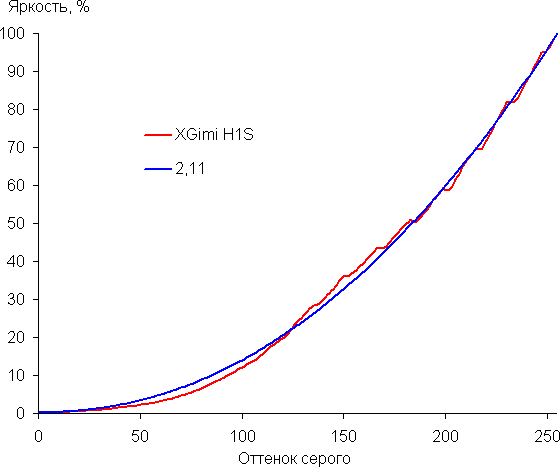

Аппроксимация полученной по 256 точкам гамма-кривой дала значение показателя 2,11, что немного меньше стандартного значения 2,2, при этом реальная гамма-кривая заметно отклоняется от аппроксимирующей функции:

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Исходно цветовой охват широкий, но его не очень удачно пытаются корректировать до sRGB:

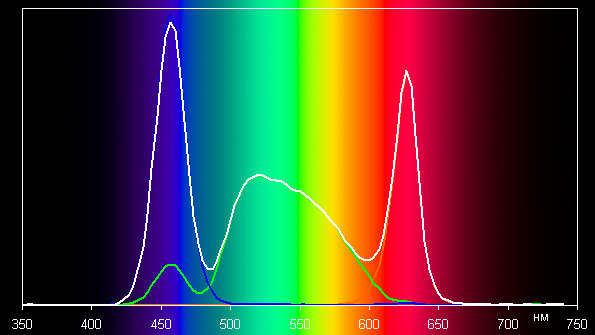

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для трех режимов:

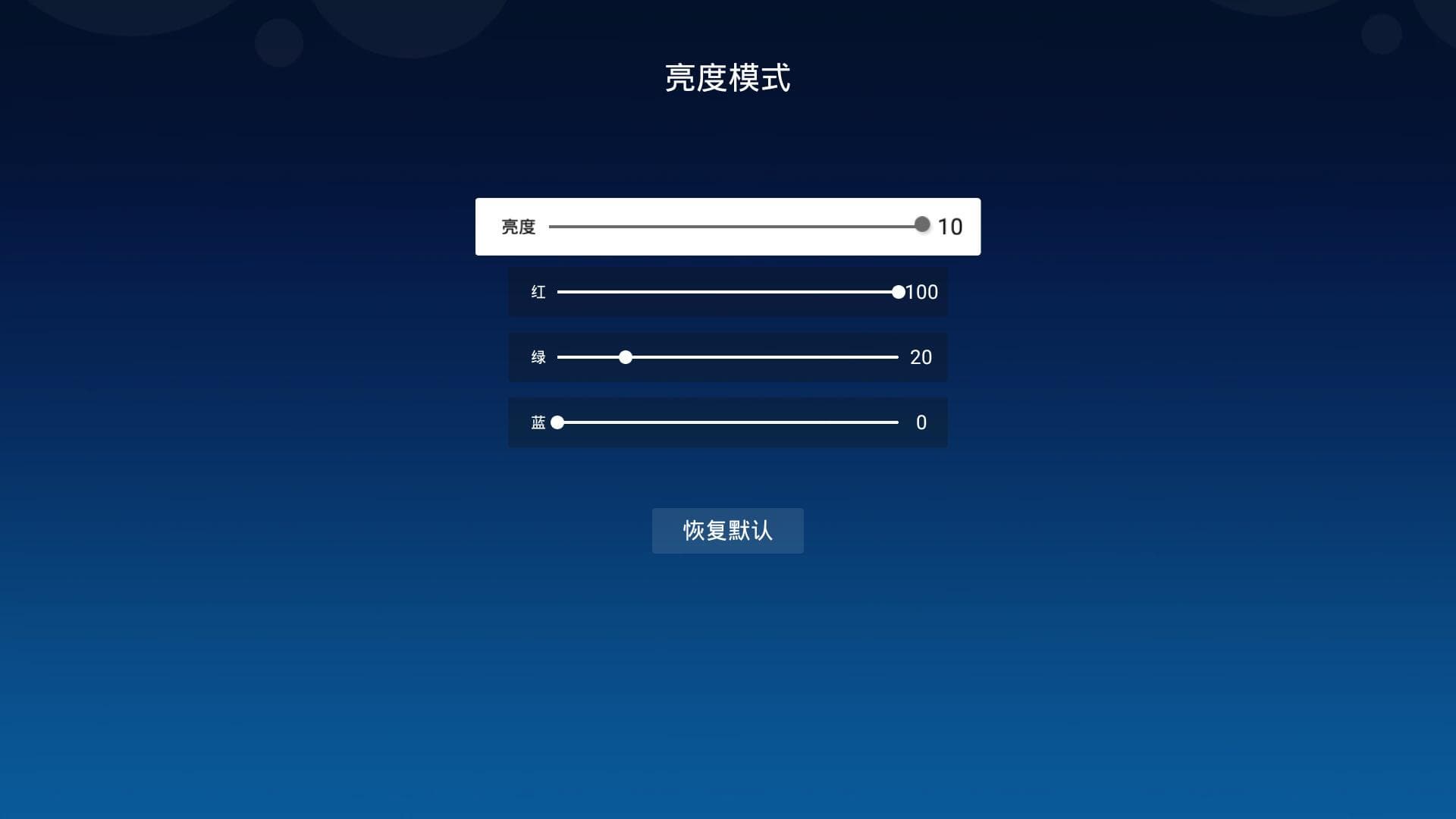

Видно, что компоненты хорошо разделены, но к зеленому подмешивается синий, что сдвигает точку зеленого. Методом перебора (напомним, про интерфейс на китайском языке) в двух контекстных и в главном меню можно найти настройки, влияющие на яркостный и цветовой баланс. В частности удалось найти настройки, который обычно называют как Яркость, Контраст, Резкость, Насыщенность, списки предустановленных профилей, где включается механическая диафрагма и режим с пониженной яркостью и шумностью, а также страницу с регулировками интенсивности красного, зеленого и синего цветов (на снимке ниже).

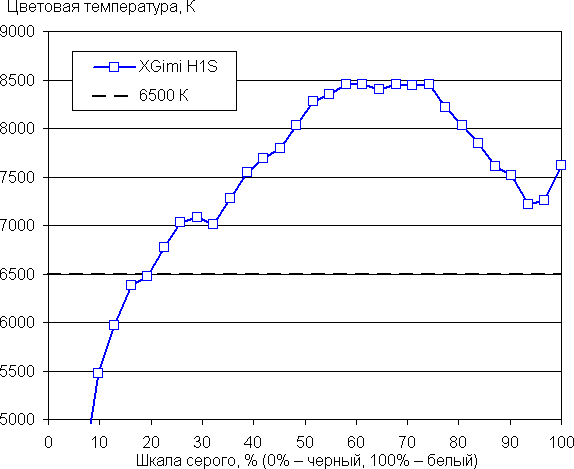

По умолчанию на белом поле цветовая температура очень высокая и отклонение от спектра абсолютно черного тела великовато. Настройками удалось хотя бы на белом поле снизить как цветовую температуру, так и ΔE (см. снимок выше). Графики ниже показывают цветовую температуру на различных участках шкалы серого и ΔE:

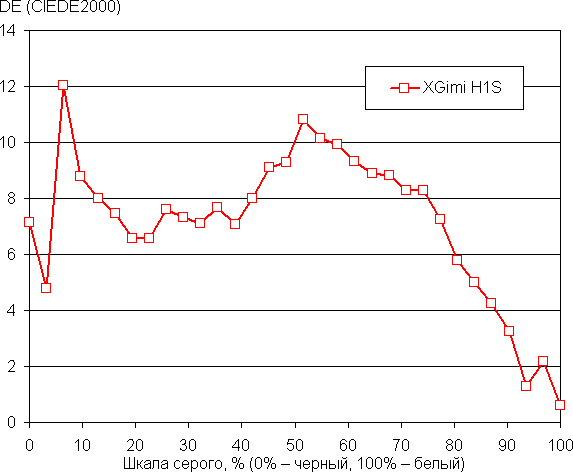

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Вариация цветового тона на шкале серого относительно большая, что в общем случае для DLP-проекторов нетипично.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике, их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка Потребление электроэнергии, Вт
Яркий 23,5 очень тихо 76,3
Тихий 21,8 очень тихо 46,7

В режиме ожидания потребление электроэнергии составило 0,6 Вт.

Проектор очень тихий, даже если сидеть близко к проектору, а его размеры и типичный способ установки это предполагают, то шум от системы охлаждения легко перекрывается хоть какими-то звуками, сопровождающими видеоряд.

Встроенные громкоговорители на удивление громкие для устройства такого размера. Запаса громкости хватает для небольшой комнаты. Присутствуют высокие и средние частоты, а также заметное количество низких. Стереофонический эффект выражен чуть-чуть, даже если сидеть точно перед фронтальной панелью. Звук относительно чистый во всем диапазоне воспроизводимых частот. В целом для класса встроенной в проектор акустики ее качество очень хорошее.

Запас громкости при использовании наушников на 32 Ом с чувствительностью 112 дБ достаточный, диапазон воспроизводимых частот широкий, уровень фоновых помех ниже слышимого, качество звука хорошее. Как вариант наушники и внешнюю акустику можно подключить по Bluetooth.

Выводы

Нельзя утверждать, что компания XGimi изобрела класс самодостаточных устройств, сочетающих хорошие по качеству проектор и акустическую систему и оснащенных мультимедийным плеером. Более-менее успешные попытки были и у других производителей. В данном случае устройство получилось сбалансированным с точки зрения характеристик проекционной и акустической составляющих, хорошо оснащенным в плане набора интерфейсов и легко настраиваемым под требования пользователя благодаря возможности установки необходимых приложений, плюс условно вечный светодиодный источник света, исключающий хлопоты по поиску и замене дорогостоящей лампы. Проектор и пульт к нему отличаются стильным дизайном без явного ущерба для эргономики. Первичный визуальный осмотр и тактильные ощущения от материалов и работы механических частей позволяют предположить хорошее качество изготовления, и после нескольких дней использования это мнение не меняется. По указанным в статье причинам, четкость изображения немного ниже возможной, да и цветопередача не является эталонной, но эти недостатки не являются критичными в случае домашнего кинотеатра начального уровня, а на большее проектор не претендует. В качестве завершающего штриха итоговой картины стоит отметить очень тихую работу, что является большой редкостью в случае небольших проекторов.

За дизайн и функциональное оснащение проектор XGimi H1S получает редакционную награду:

Проектор XGimi H1S предоставлен на тестирование компанией 2Emarket
