Обзор необычного корпуса Thermaltake Core P8 TG с возможностью настенного крепления

Компания Thermaltake достаточно регулярно выпускает крупногабаритные корпуса с большой площадью остекления. Собственно, это одна из немногих компаний, которая занимается этим на постоянной основе. Как водится, корпуса получаются хорошие и разные.

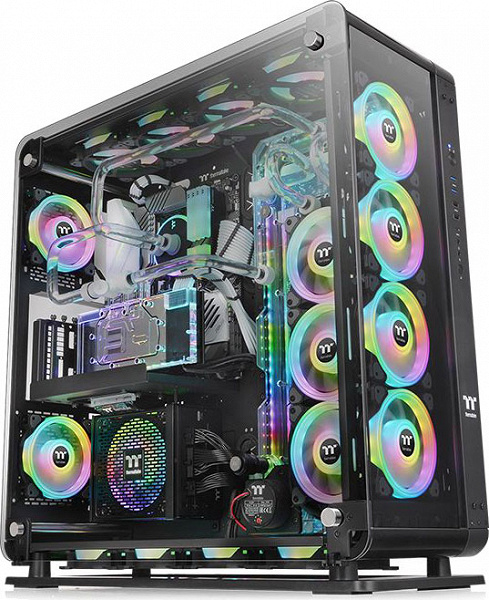

Вот и сейчас Thermaltake представила на суд общественности такой корпус, рассчитанный на установку систем как с воздушным, так и с жидкостным охлаждением, в том числе собранных из дискретных компонентов, а не только типа AIO (All in one). Как правило, в подобных корпусах предполагается, как минимум производителем, установка разветвленной системы подсветки силами пользователя (сборщика). Именно поэтому подобные корпуса часто лишены комплектных вентиляторов в принципе, что имеет определенный смысл. Встречайте Thermaltake Core P8 TG (Tempered Glass)!

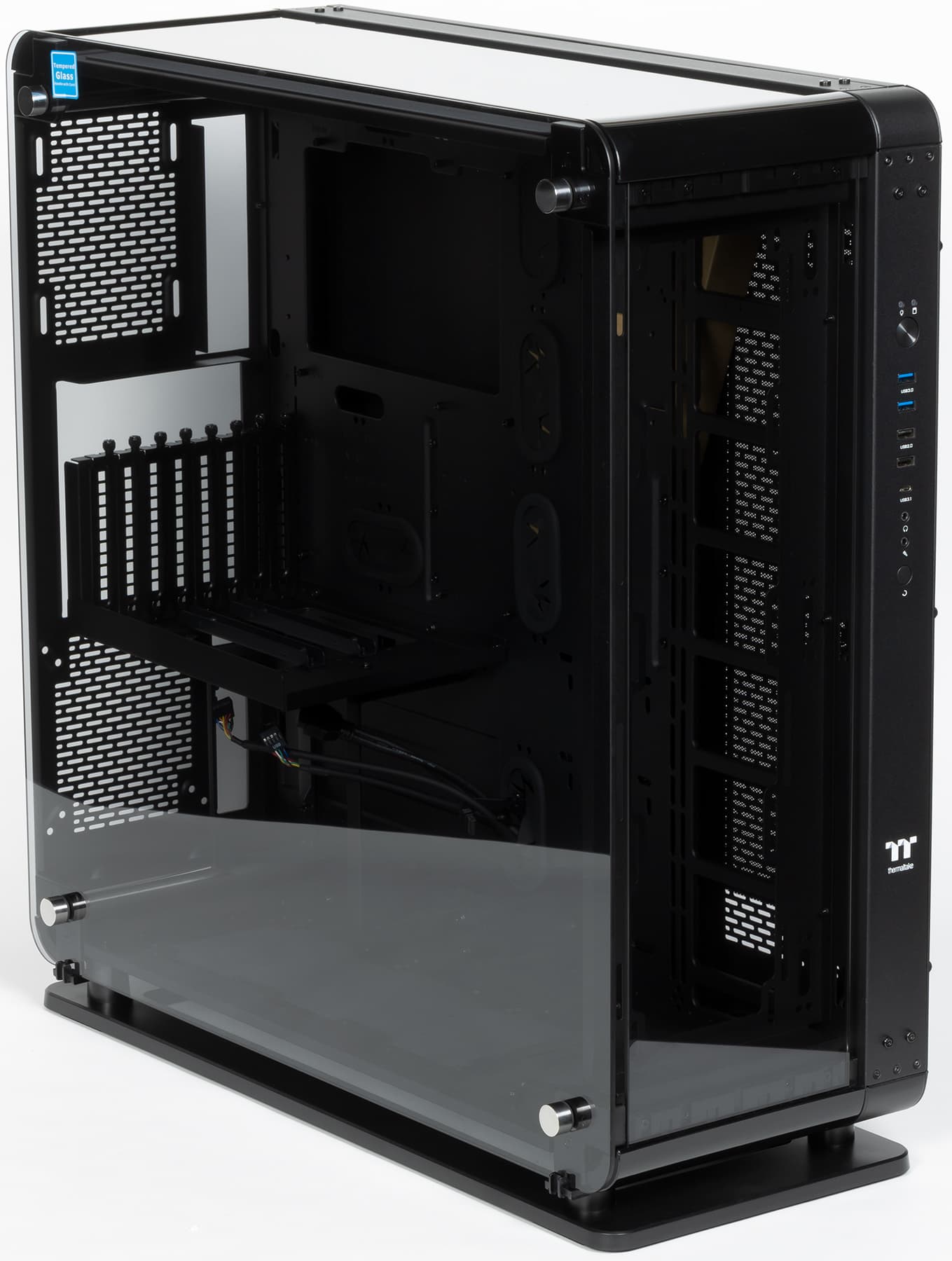

Дизайн корпуса не потрясает оригинальностью. Наоборот, он вполне типичен для современных корпусов со стеклянными панелями: здесь использованы просто плоские листы стекла с трех сторон без особой фантазии. Данный корпус явно ориентирован на любителей DIY (do it yourself, сделано собственными руками), причем тех любителей, которые хотят собрать систему с жидкостным охлаждением, возможно даже всех компонентов.

С учетом размера корпуса и его деталей, для распаковки всего комплекта и дальнейшей сборки системы на его основе потребуется достаточно много свободного места, а также крепкий стол, поскольку общий вес всех деталей составляет около 23 кг.

Остается добавить, что на момент публикации обзора корпус стоил в рознице примерно 15 тысяч рублей.

Компоновка

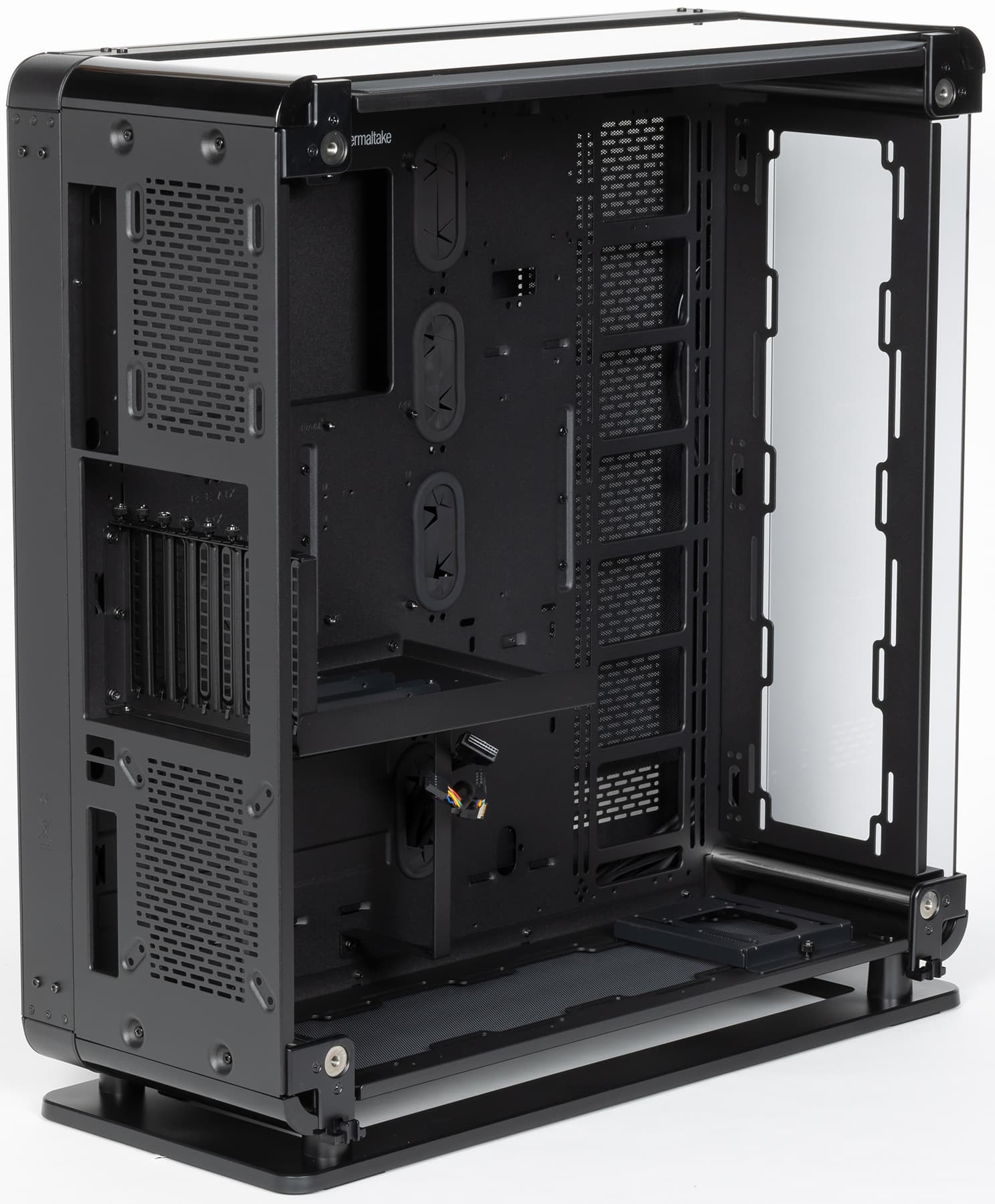

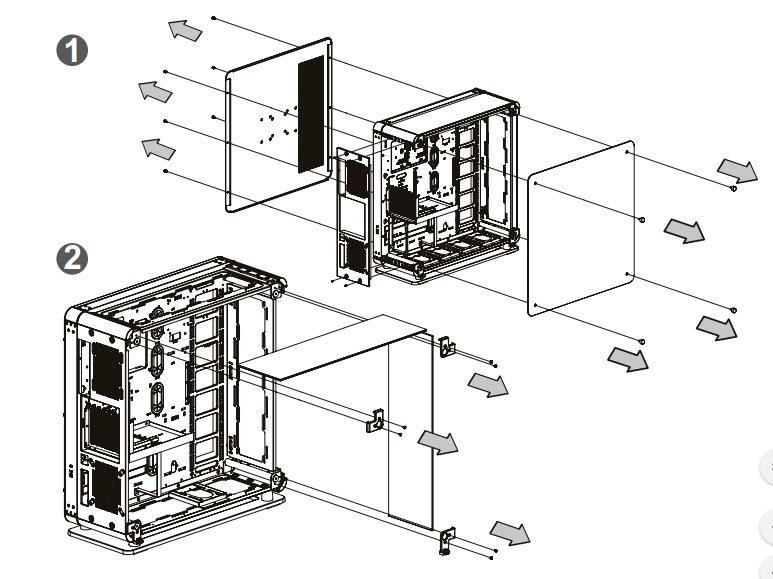

Core P8 TG может быть трансформирован в корпус с открытой структурой, если демонтировать панели из закаленного стекла спереди и сверху, а также металлическую панель сзади.

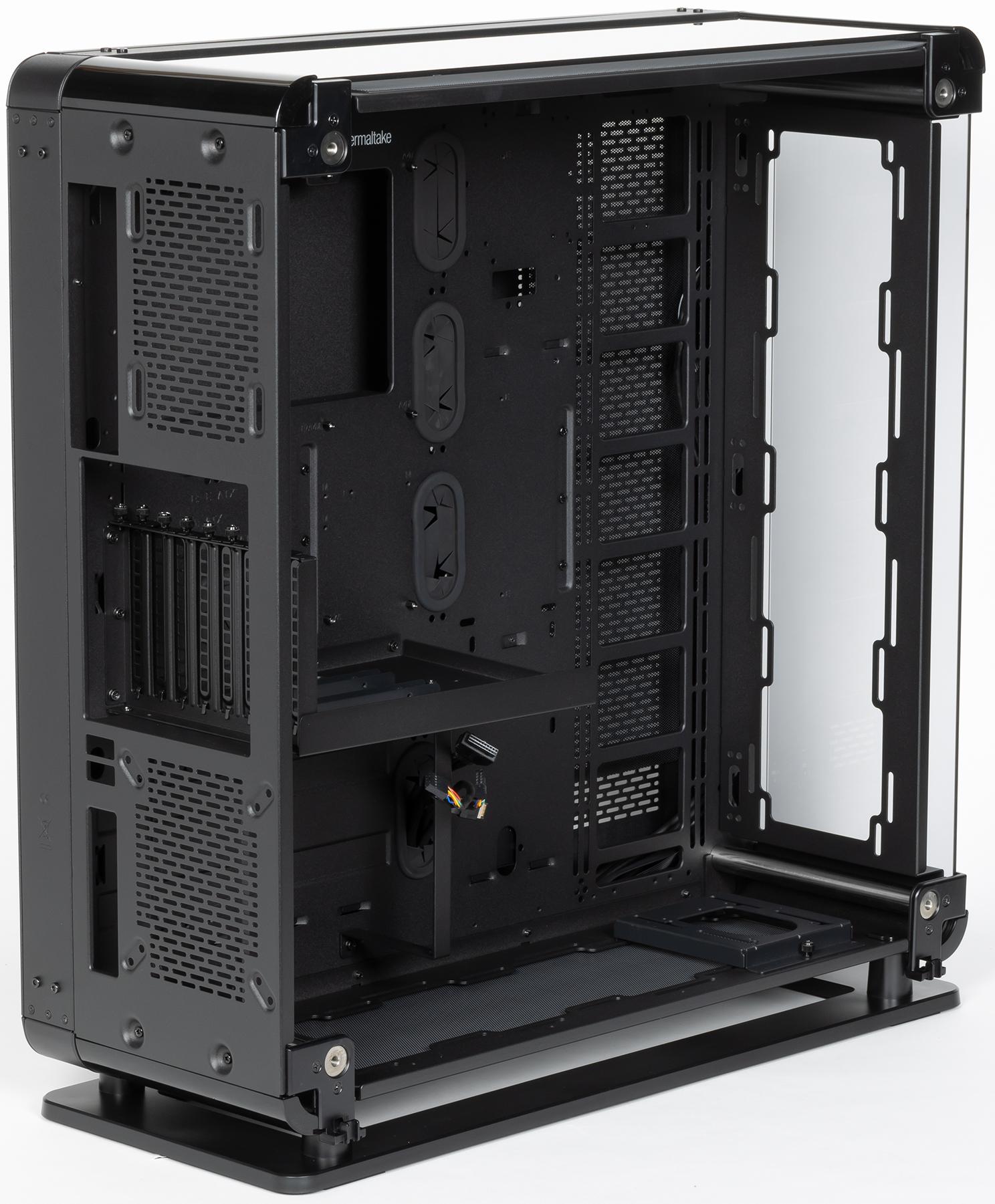

С точки зрения размещения компонентов внутри корпуса тут все довольно близко к современным типовым решениях, но есть некоторые особенности: блок питания размещен снизу, но вертикально и на отдельном кронштейне, который фиксируется на основании для системной платы. Системная плата расположена вертикально, видеокарту можно установить в двух положениях: перпендикулярно системной плате или параллельно. Во втором случае потребуется райзер, который в комплект поставки ожидаемо не входит.

Система охлаждения

В корпусе предусмотрена возможность установки большого количества вентиляторов типоразмера 120 или 140 мм.

В корпусе можно установить до пяти радиаторов, два из которых могут быть типоразмера 480 мм.

Предусмотрено штатное место для установки помпы СЖО на дискретных компонентах, для этого есть съемная монтажная панель, устанавливаемая на днище корпуса. При определенной изобретательности на эту панель можно установить пару накопителей формата 2,5 дюйма.

В корпусе имеется три пылевых фильтра, размещены они сверху (под стеклом), снизу и справа. Все они имеют схожую конструкцию: выполнены из проштампованного пластикового листа и имеют довольно крупную ячейку, эффективность подобных фильтров оставляет желать лучшего. Как правило, такими фильтрами комплектуют недорогие корпуса. Нижний фильтр регулярно отваливался от посадочного места — скорее всего, это связано с несоответствием размеров: его длина чуть больше длины посадочного места, что в итоге приводит к изгибанию фильтра вместе с магнитной рамкой и нарушению контакта последней и посадочного места.

Нужно отметить, что корпус не слишком хорошо приспособлен к чисто воздушному охлаждению, так как эффективная площадь приточных и вытяжных вентиляционных отверстий достаточно небольшая, а те отверстия, которые имеют адекватные параметры, расположены не самым удобным образом с точки зрения организации приточно-вытяжной вентиляции. С точки зрения установки радиаторов тоже не все так хорошо. Но если на правую стенку радиатор поставить можно, и он там будет нормально охлаждаться, то ставить туда просто вентиляторы большого смысла не имеет.

Конструкция

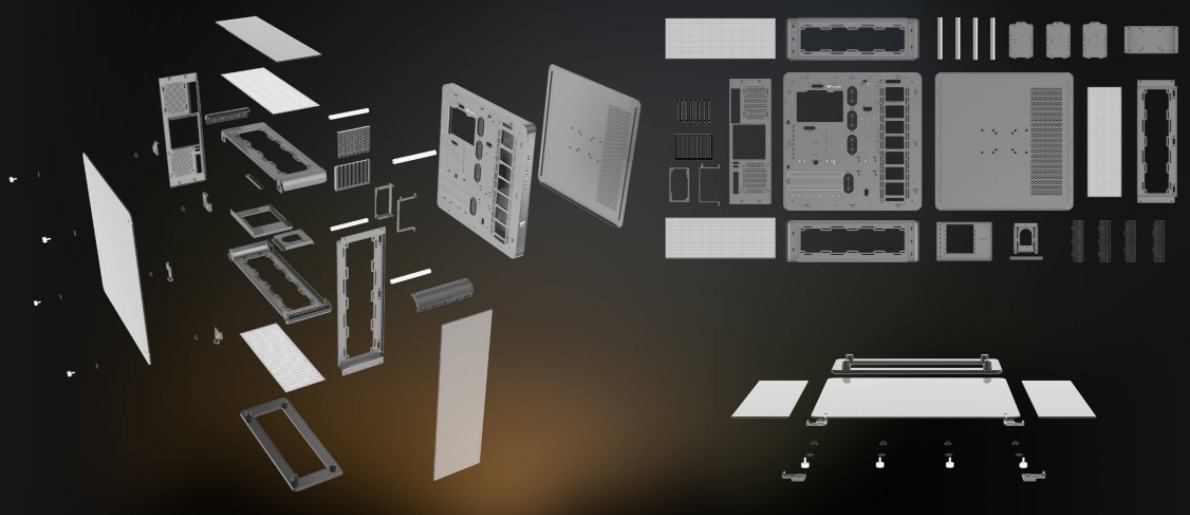

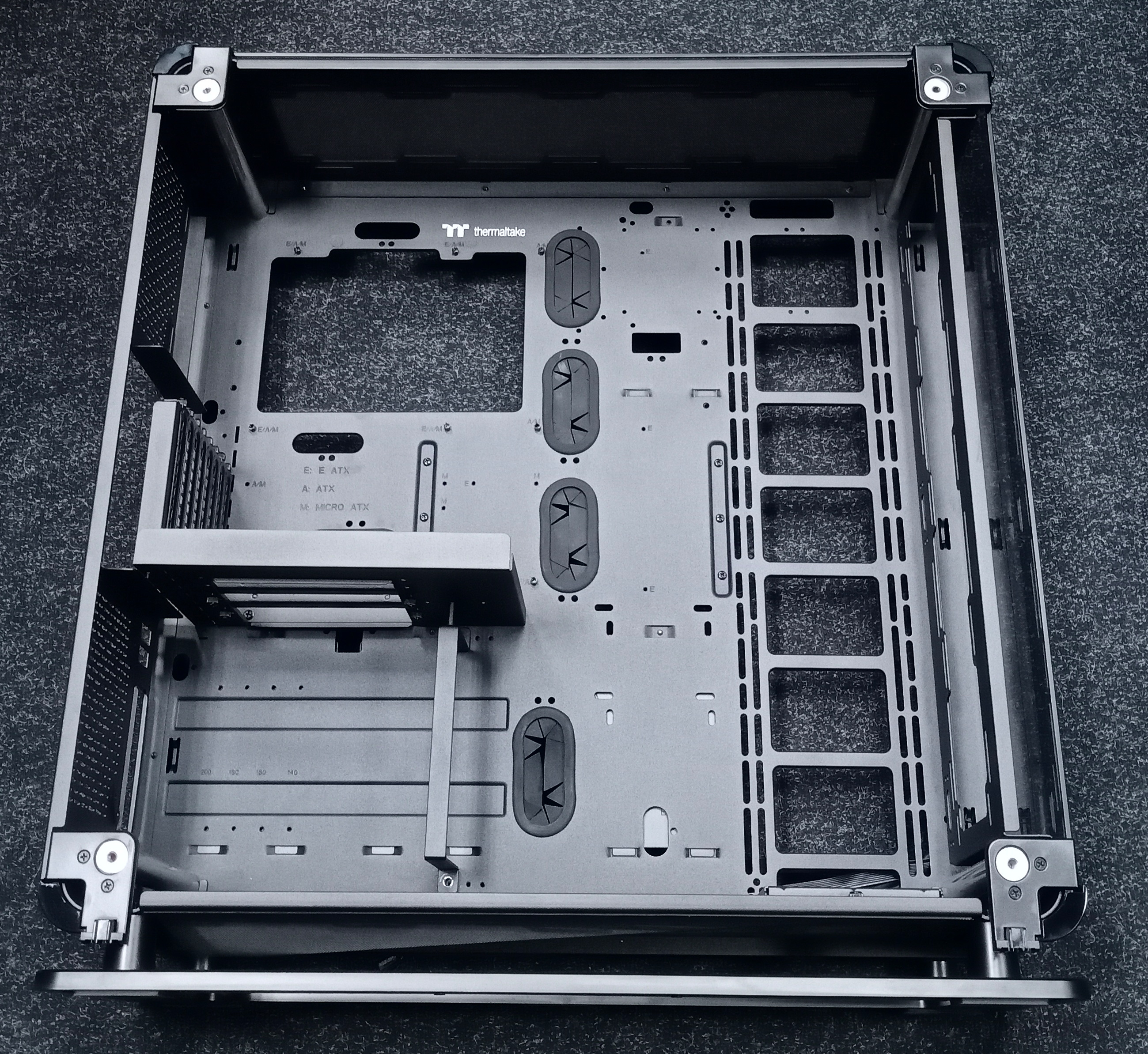

В данном случае основанием конструкции корпуса является усиленное основание системной платы, на которое монтируются все остальные элементы корпуса. При желании все внешние панели можно снять, получив в результате решение типа open frame.

Шасси корпуса собрано из профилированных стальных деталей на винтах, их толщина составляет около 2 мм. Деталям придана форма, повышающая их жесткость, но итог не слишком впечатляет. Все-таки большие линейные размеры и специфическое крепление элементов влияют на жесткость конструкции не лучшим образом.

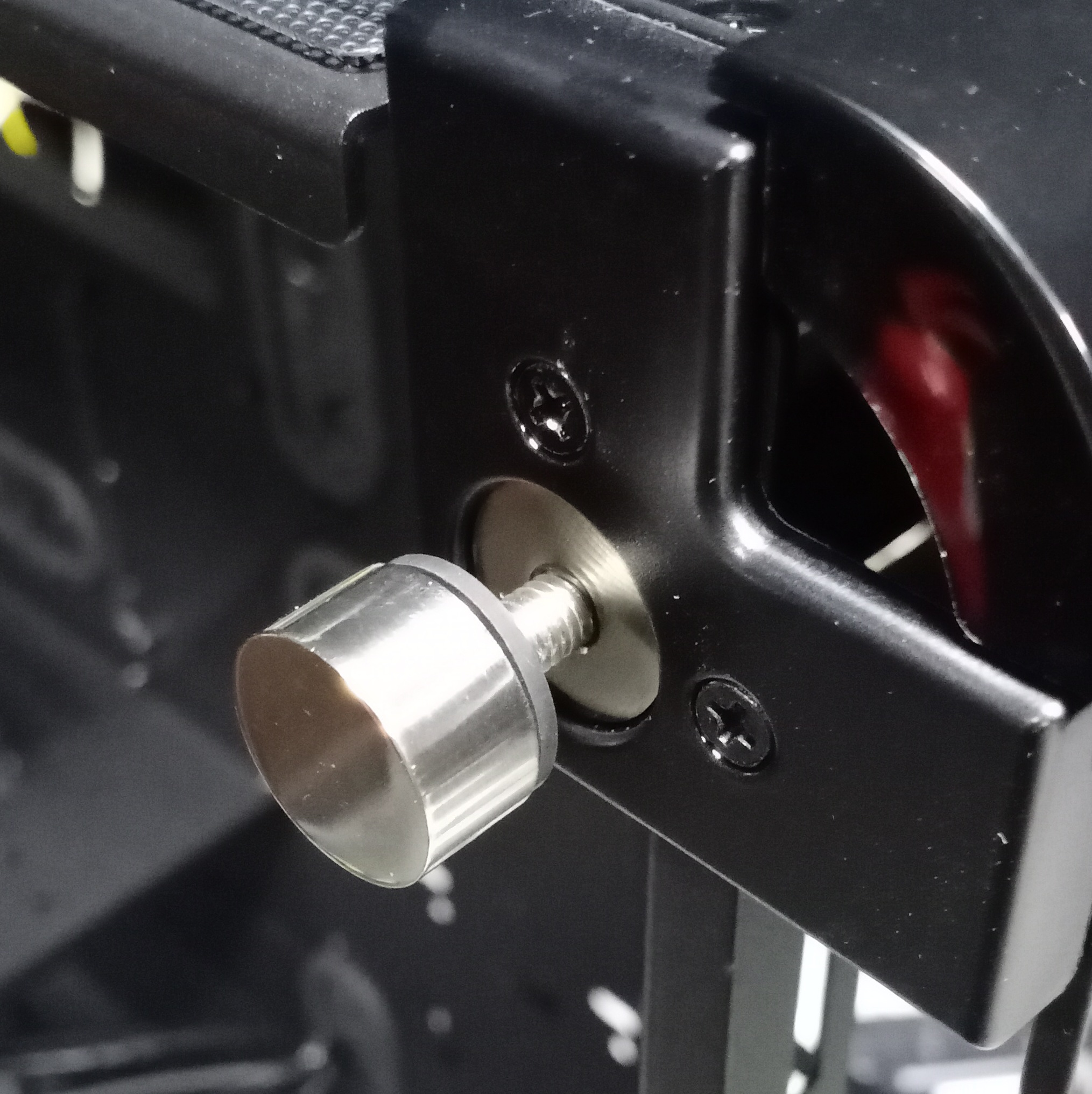

Боковые стенки имеют разную конструкцию. Левая стенка выполнена цельностеклянной без окантовки. Фиксация стенки осуществляется через сквозные отверстия с лицевой стороны с помощью винтов с накатной головкой.

С внутренней стороны на винты наклеены прокладки из резиноподобного материала. А вот сама стенка упирается в накладку из достаточно жесткого пластика, что может вызвать нежелательные звуки при дальнейшей эксплуатации.

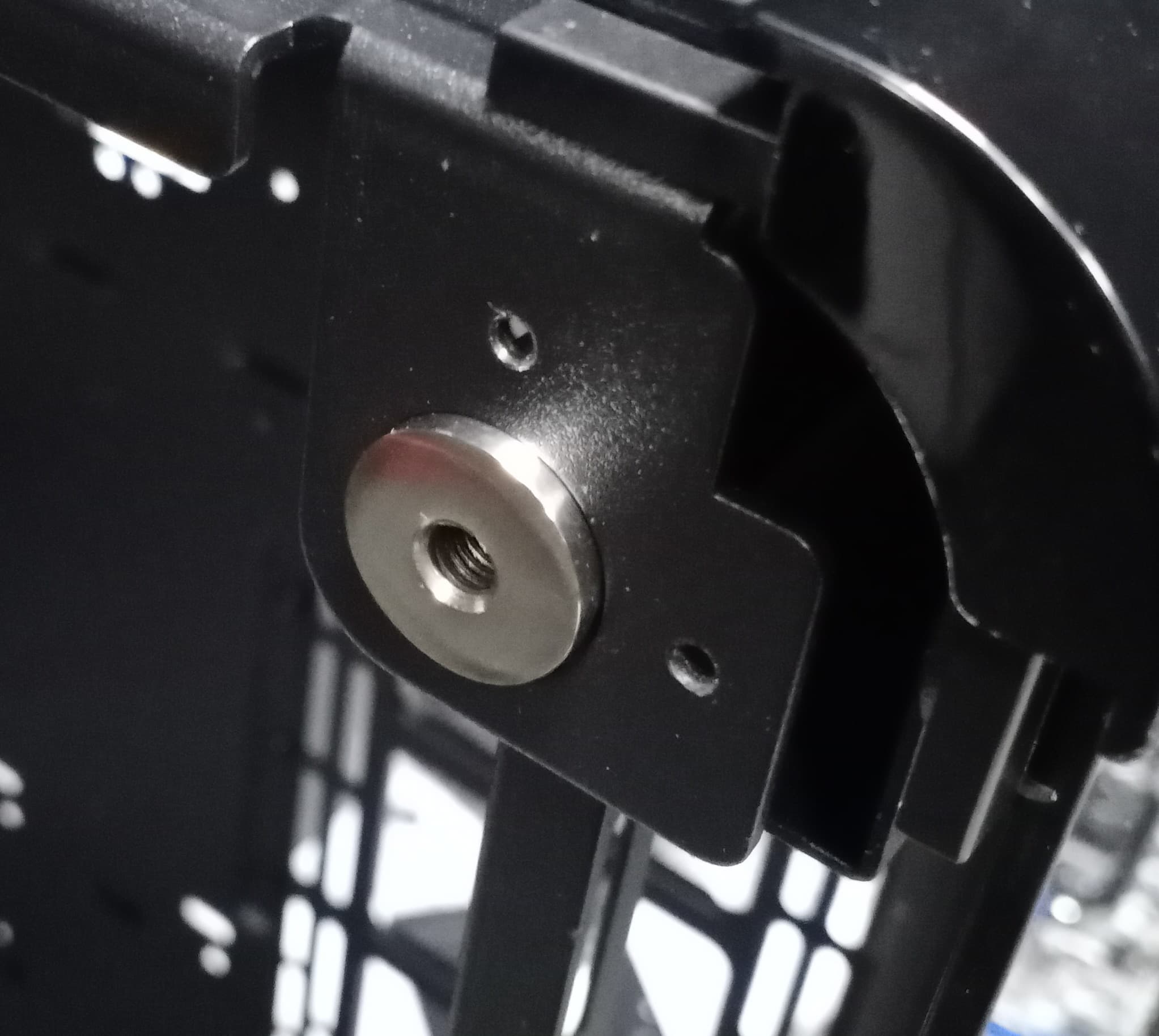

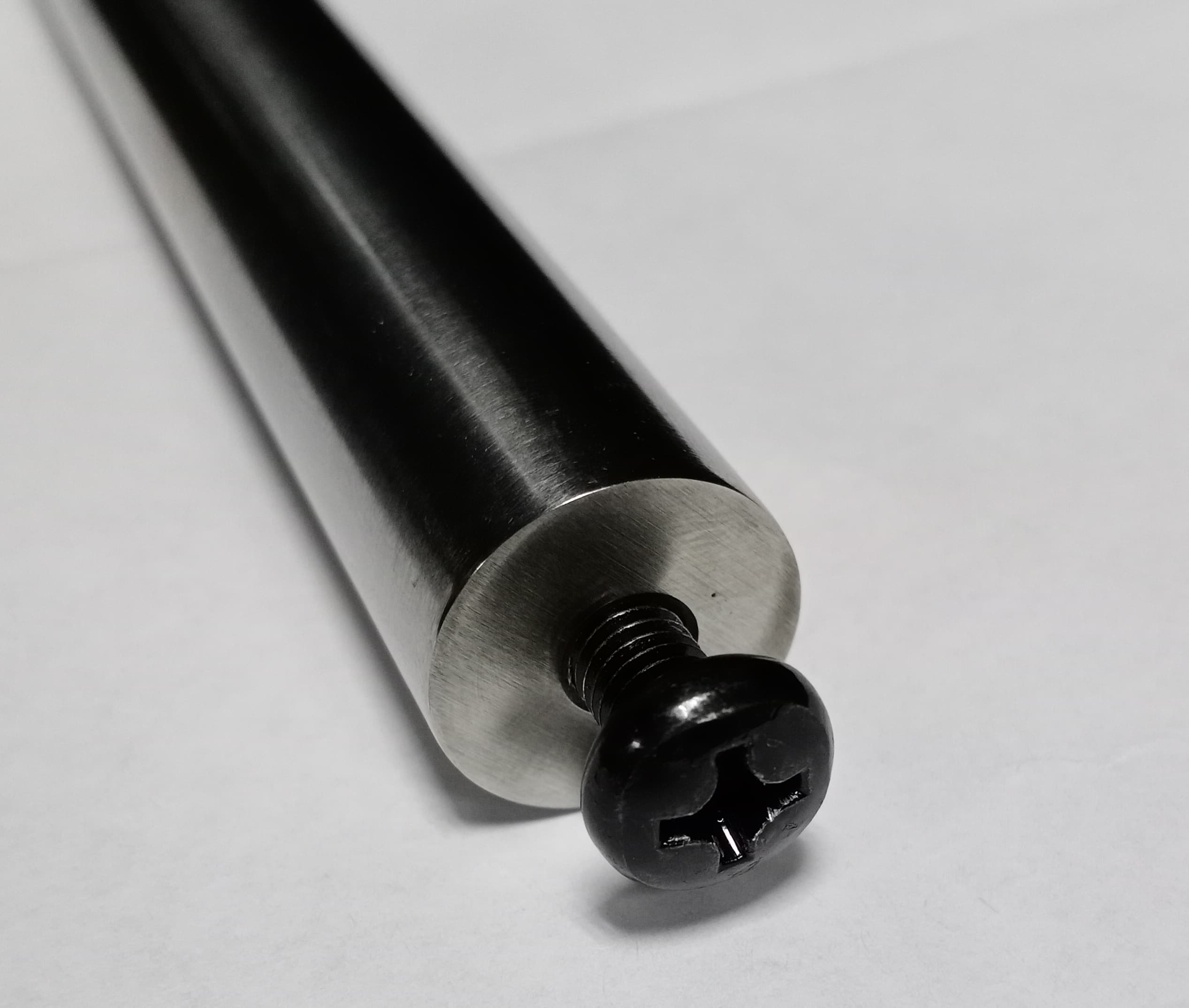

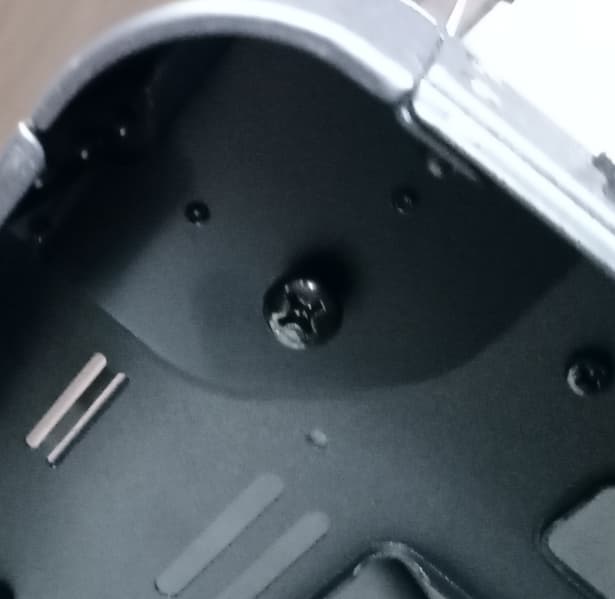

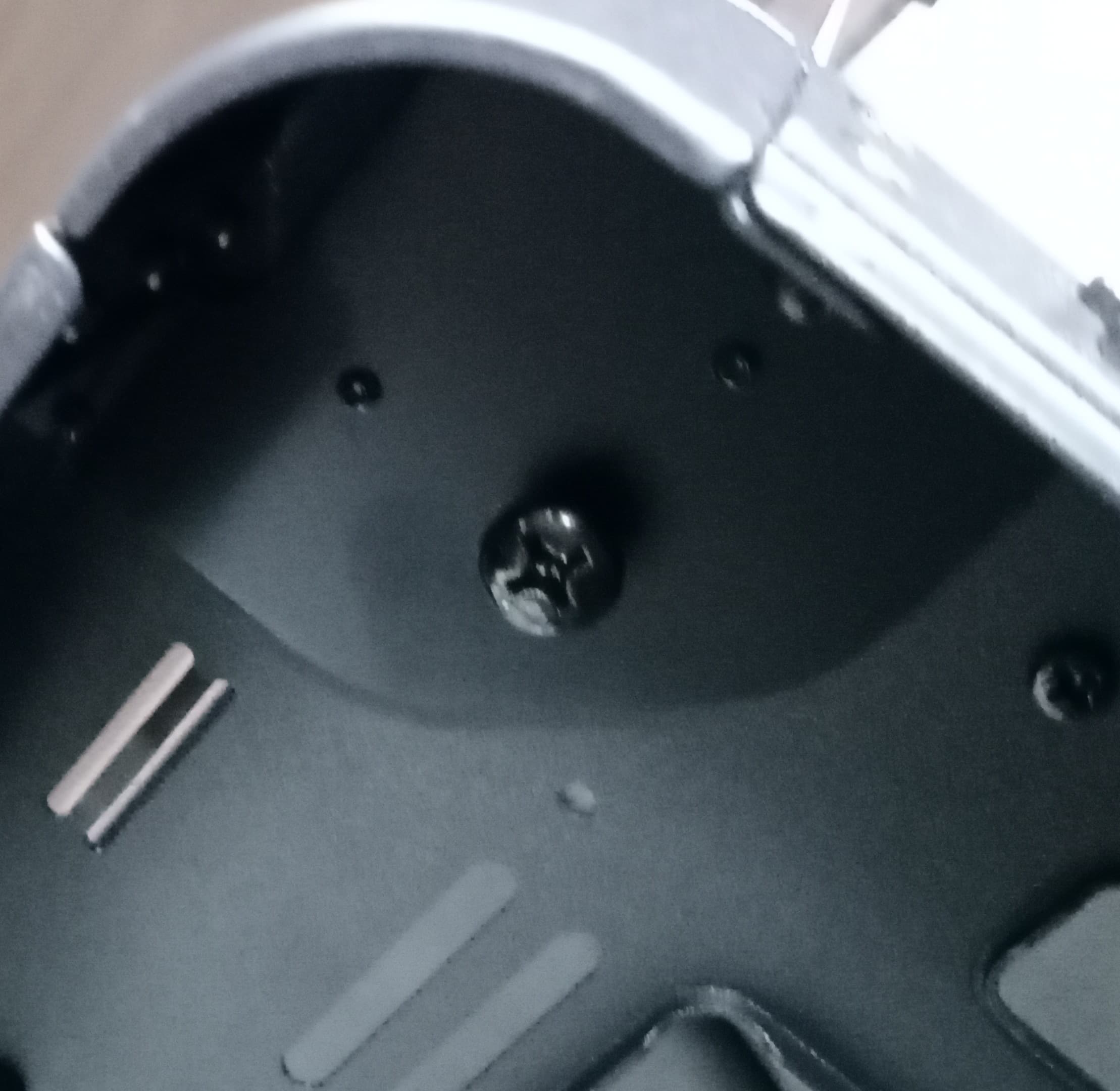

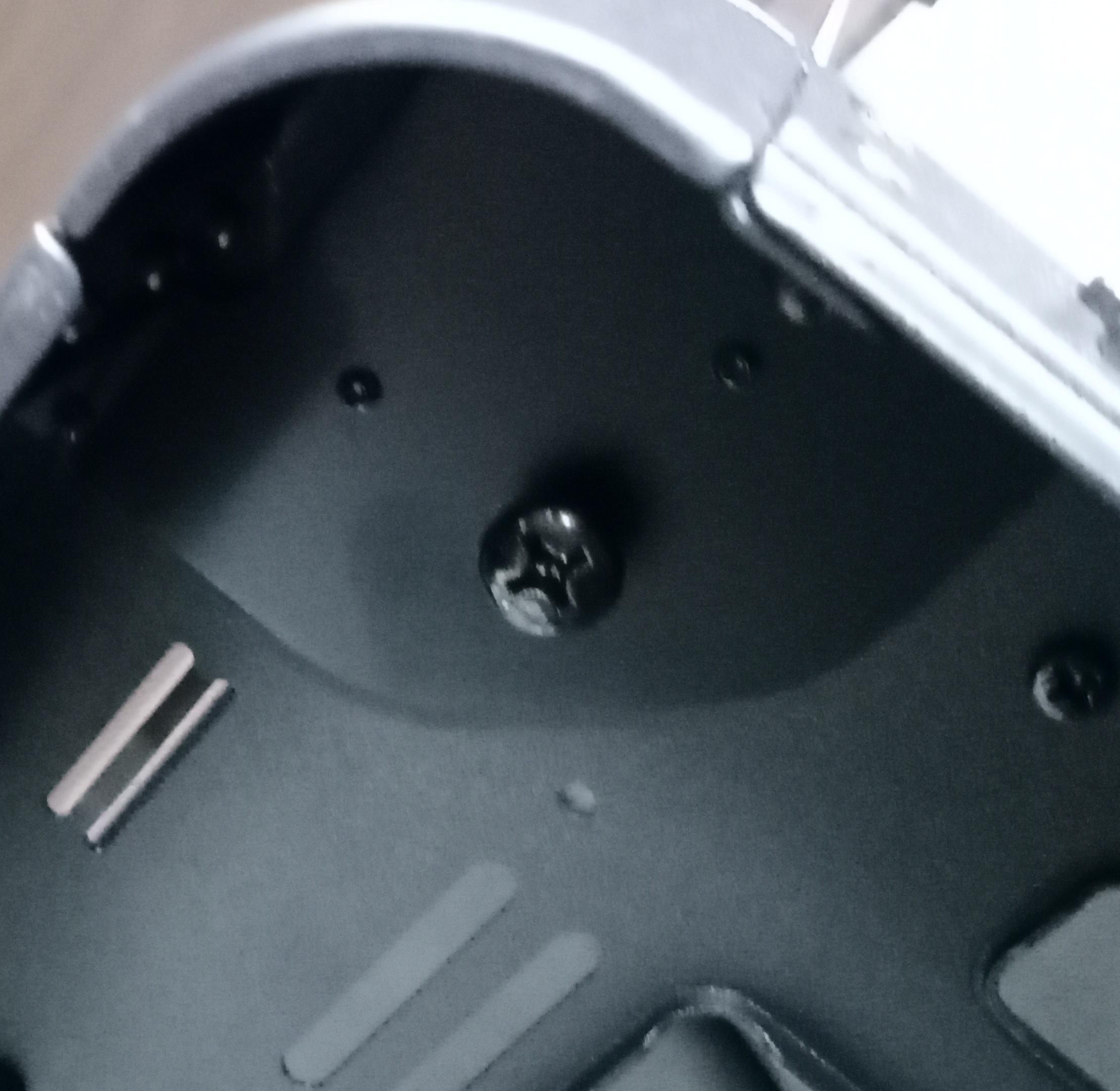

Винты вкручиваются в детали цилиндрической формы, внутри которых имеется резьба. С обратной стороны данные детали прикручены к основанию системной платы также при помощи винтов. Именно из-за данного технического решения жесткость корпуса, особенно со снятыми боковыми стенками, не очень высокая.

Снизу стеклянная панель опирается на два небольших пластиковых кронштейна. С учетом размеров и веса стекла, их вполне можно было бы сделать более массивными или иной конструкции.

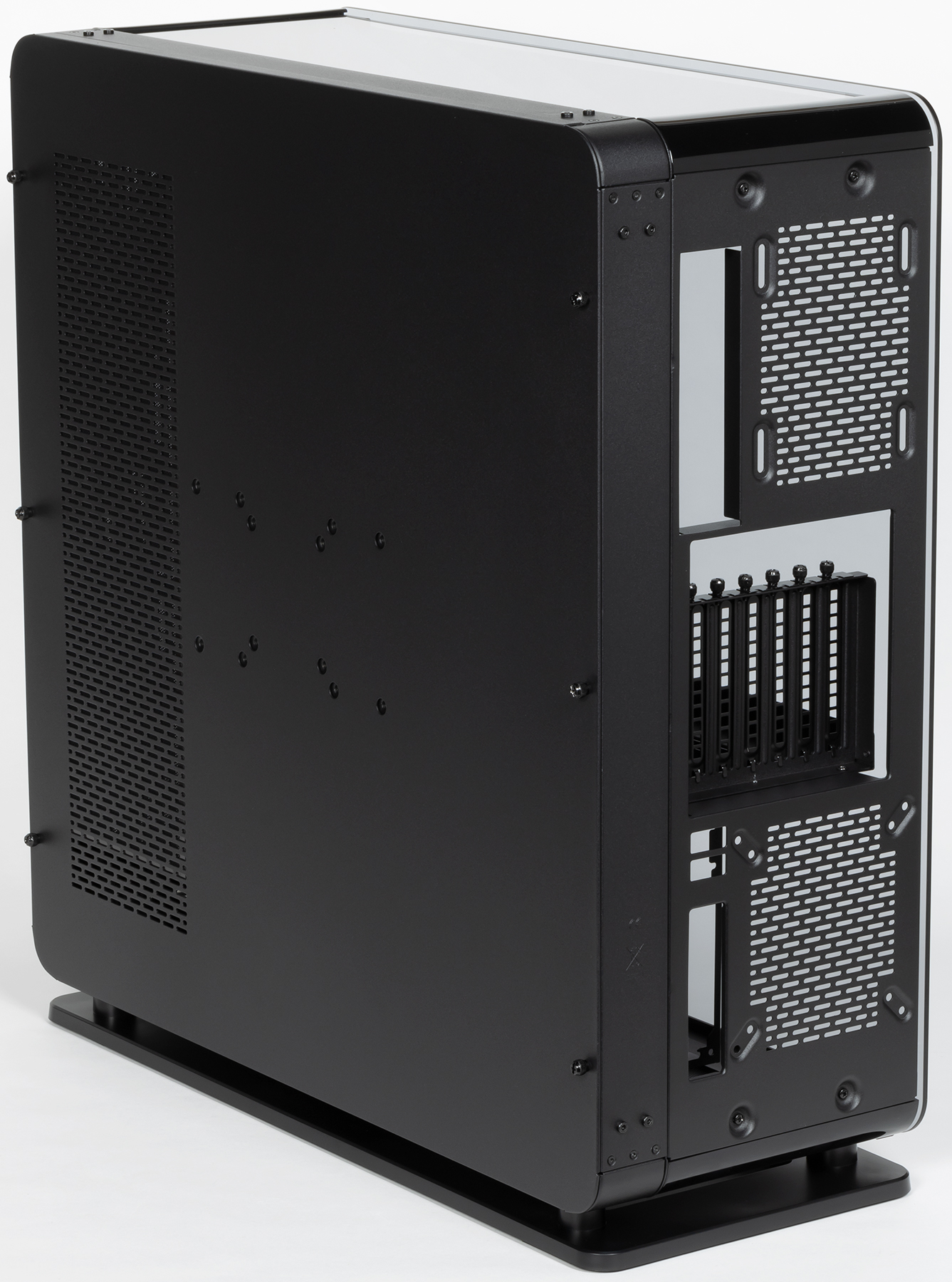

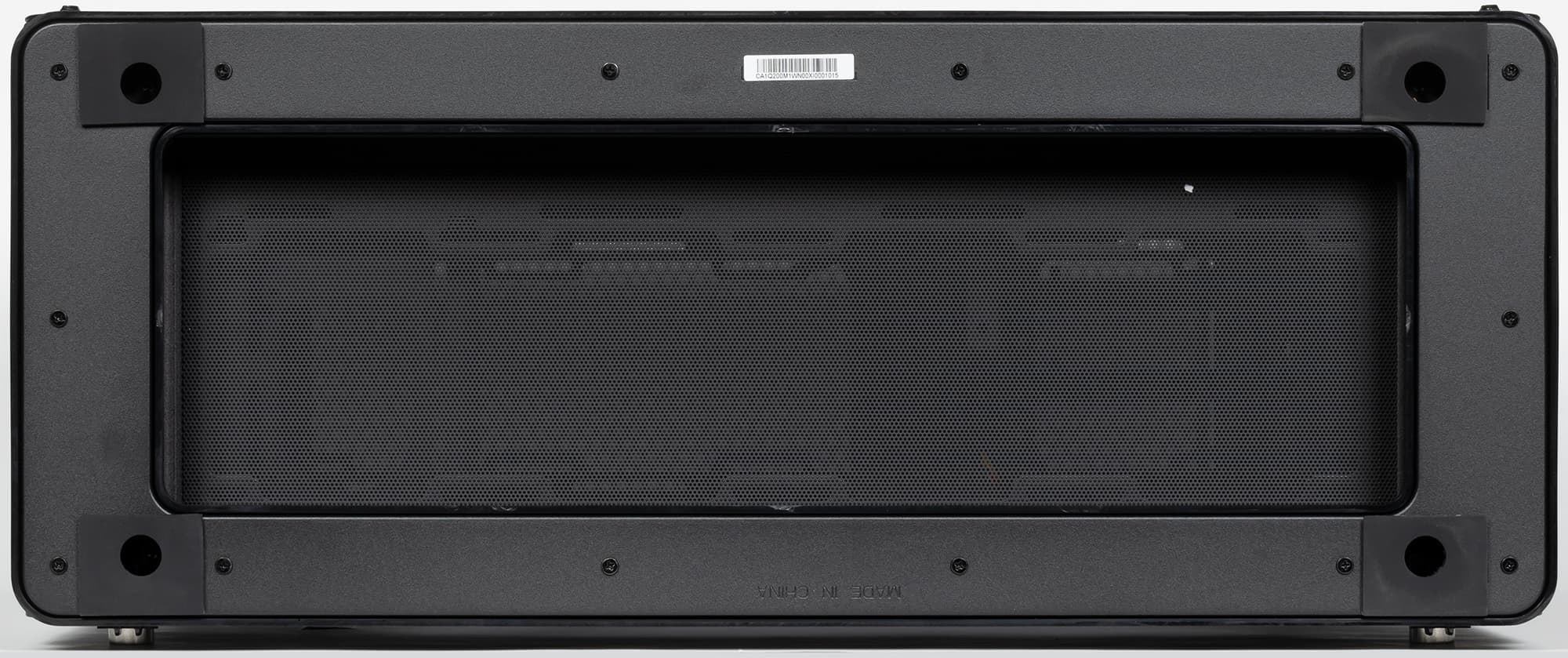

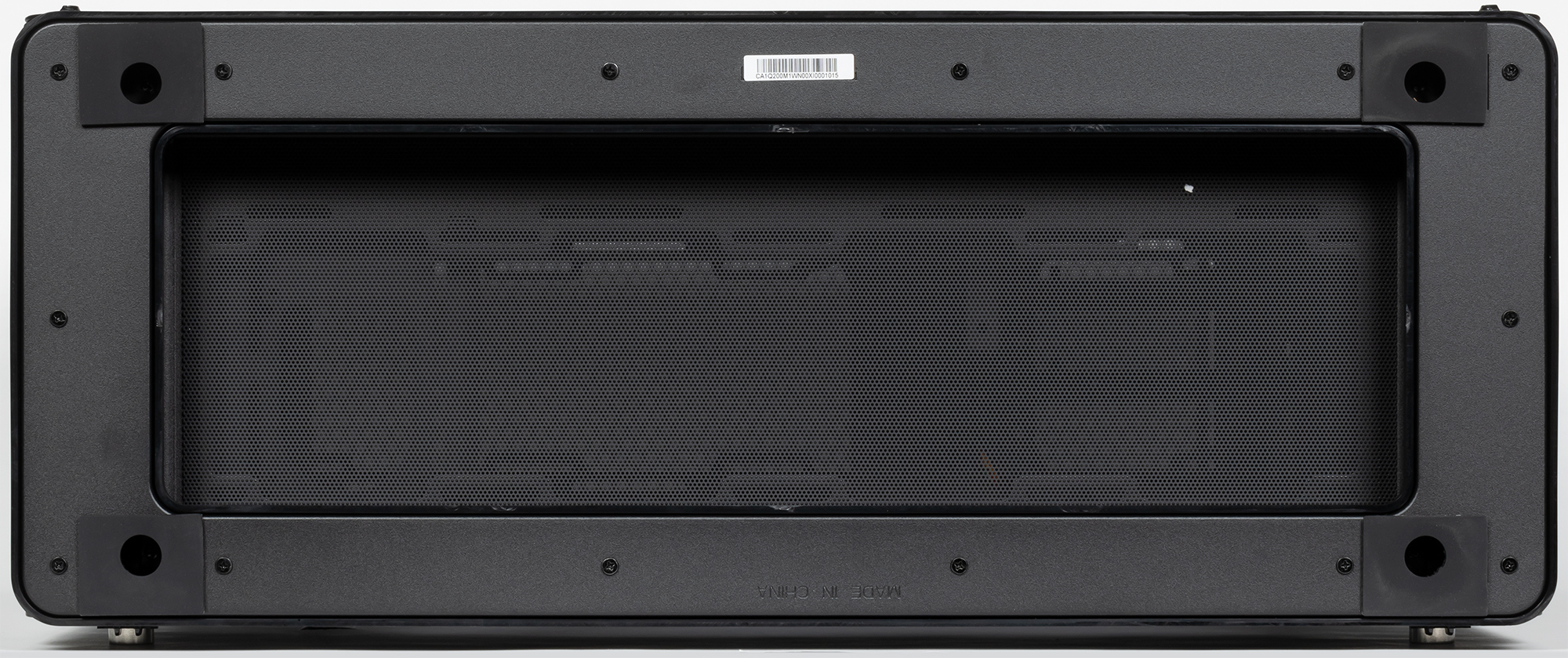

Правая стенка полностью стальная с монтажными и вентиляционными отверстиями. Толщина стали в данном случае около 1 мм. Крепление осуществляется при помощи шести винтов с накатной головкой, которые вкручиваются с лицевой стороны панели. Используются винты с противосъемной нарезкой, т. е. «невыпадающие», что удобно.

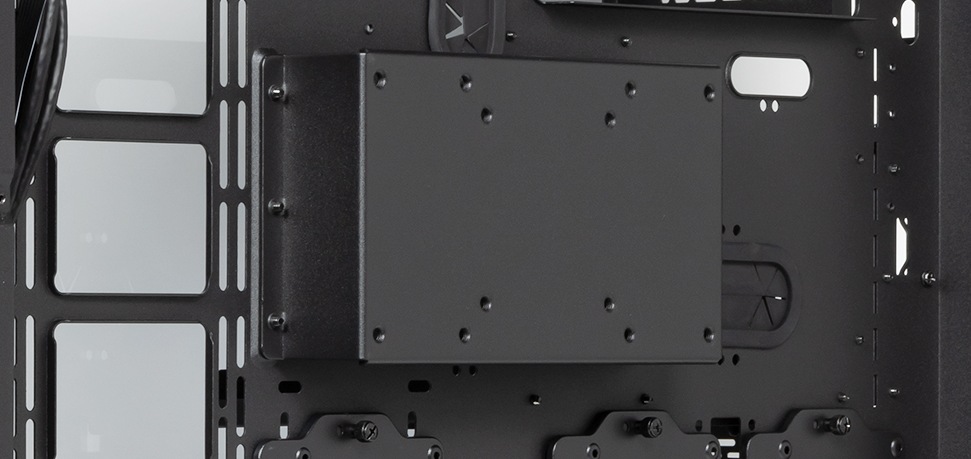

С этой же стороны осуществляется монтаж кронштейна, который нужно приобретать отдельно, для настенного крепления корпуса. Для этой цели служит монтажная панель, размещенная с обратной стороны основания системной платы, в которой выполнены резьбовые отверстия, куда вкручиваются винты, продетые сквозь отверстия на правой стенке.

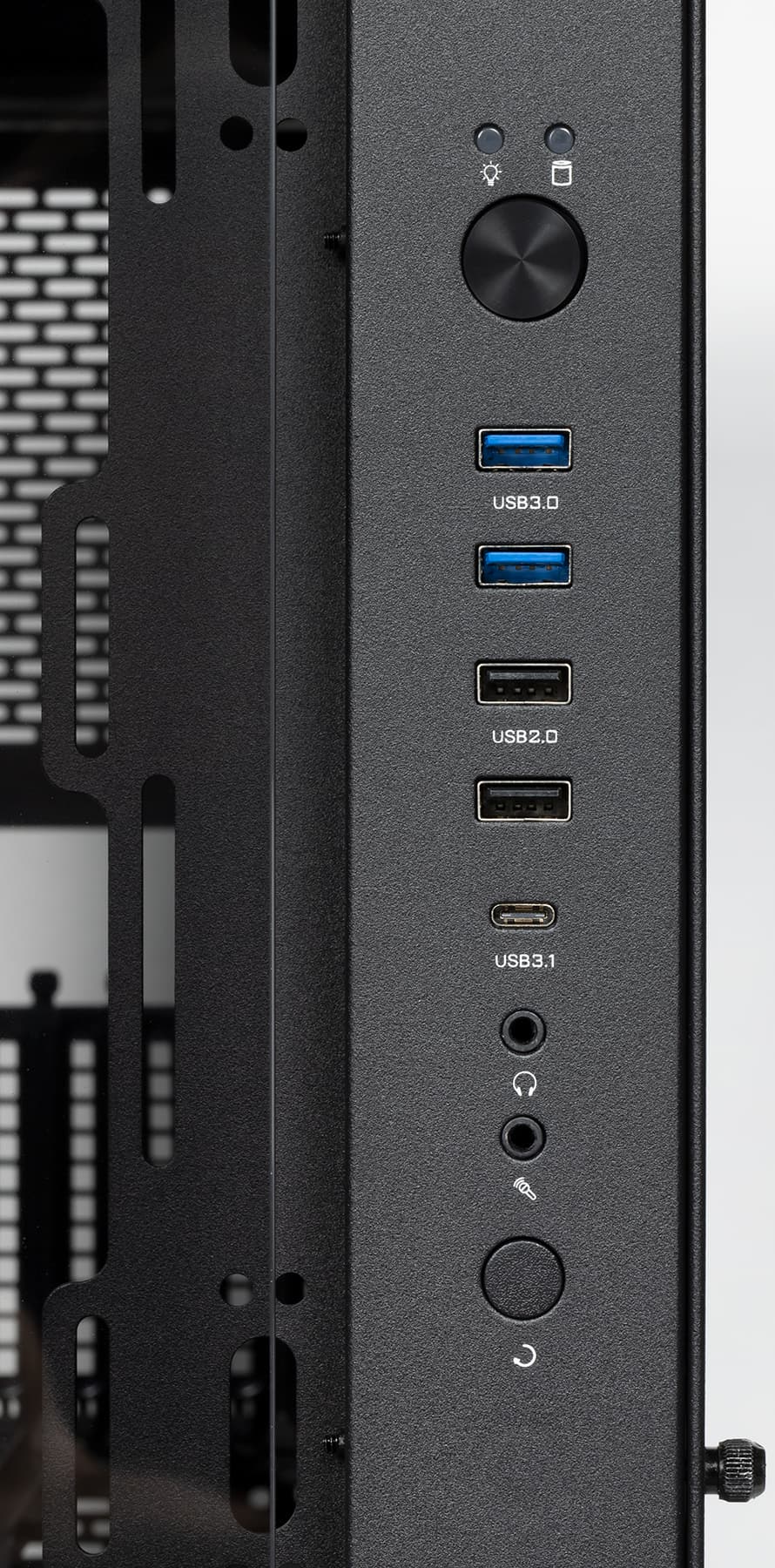

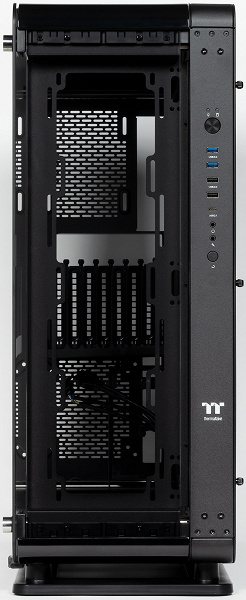

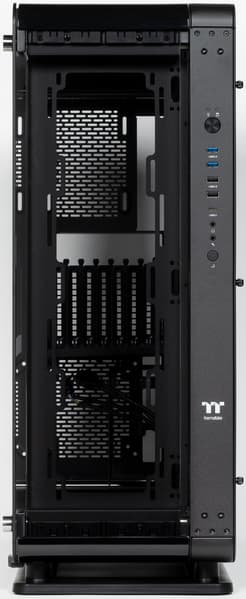

В правой части передней панели размещены органы управления и коммутации: два порта USB 3.0, два порта USB 2.0 и один USB 3.1 Gen 2 Type-C, а также стандартные разъемы для подключения микрофона и наушников, кнопка включения, кнопка перезагрузки.

Место размещения данного блока выбрано не самое удобное, если рассматривать вариант размещения корпуса на полу: логичнее было бы разместить блок на верхней плоскости корпуса. Если рассматривать вариант с подвесом корпуса на стену, то и тогда подобное расположение не представляется оптимальным, удобнее было бы размещение блока с левой стороны корпуса. Вообще, можно было бы сделать выносной блок разъемов на кабеле с возможностью установки его на любое место корпуса, например при помощи магнитного крепления.

Верхнее и переднее стекло удерживаются на своих местах пластиковыми углами, закрепленными при помощи двух винтов под крестовую отвертку. При этом стекла вставлены в пластиковые направляющие без дополнительных уплотнителей, что привело к наличию у них небольшого люфта. Извлекаются они в сторону левой стенки шасси.

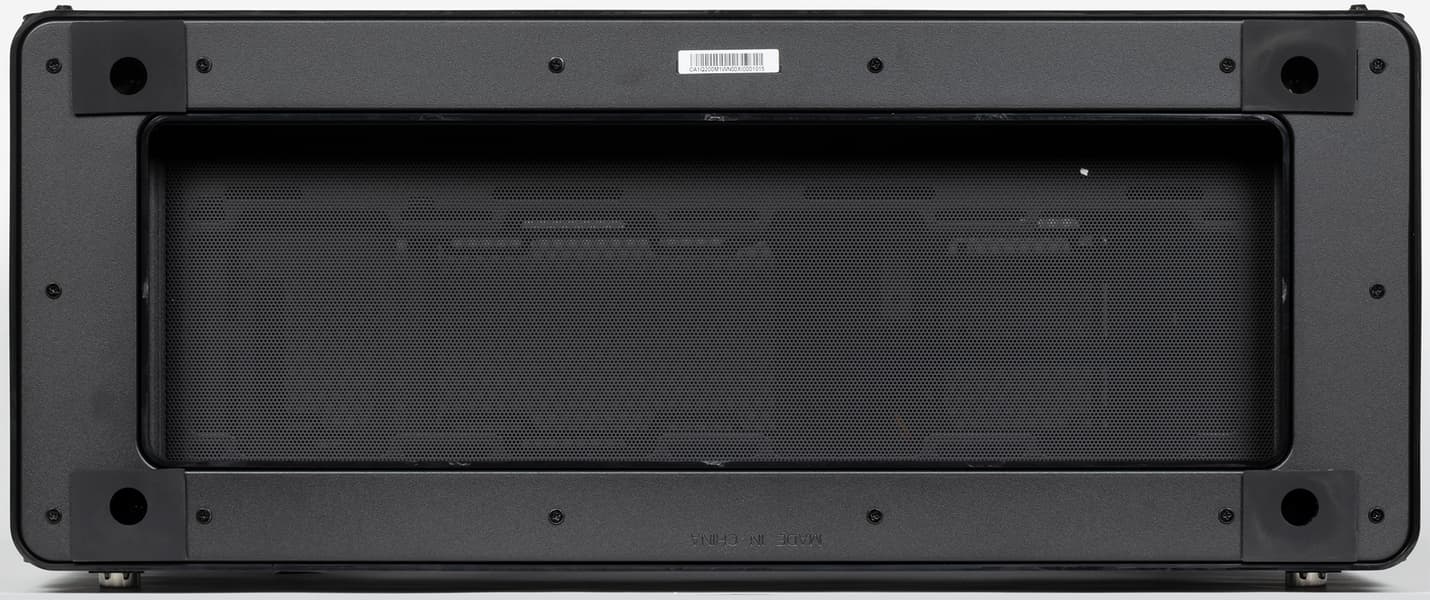

Корпус базируется на двух пластиковых опорных элементах с накладками из резиноподобного материала.

Накопители

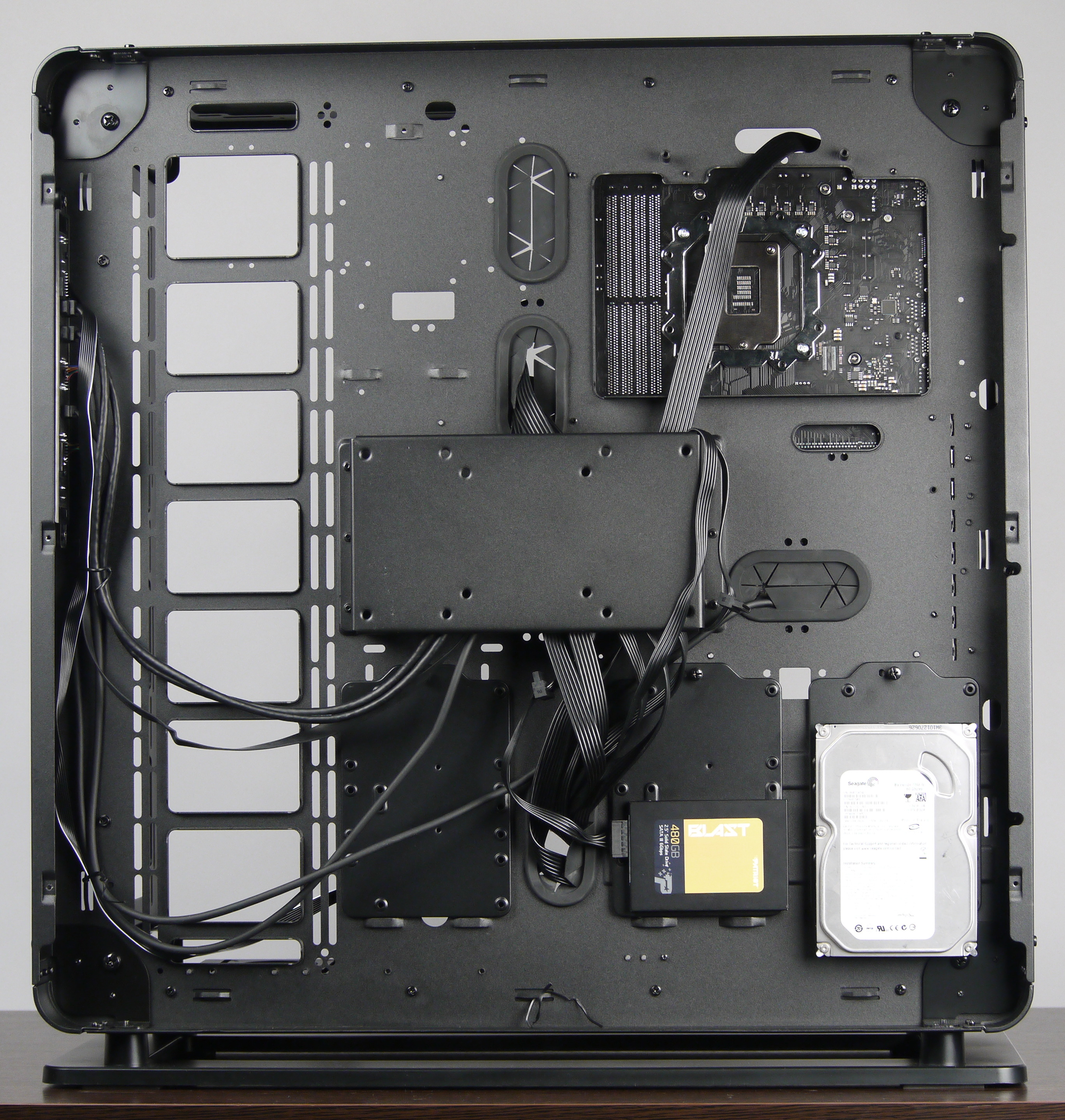

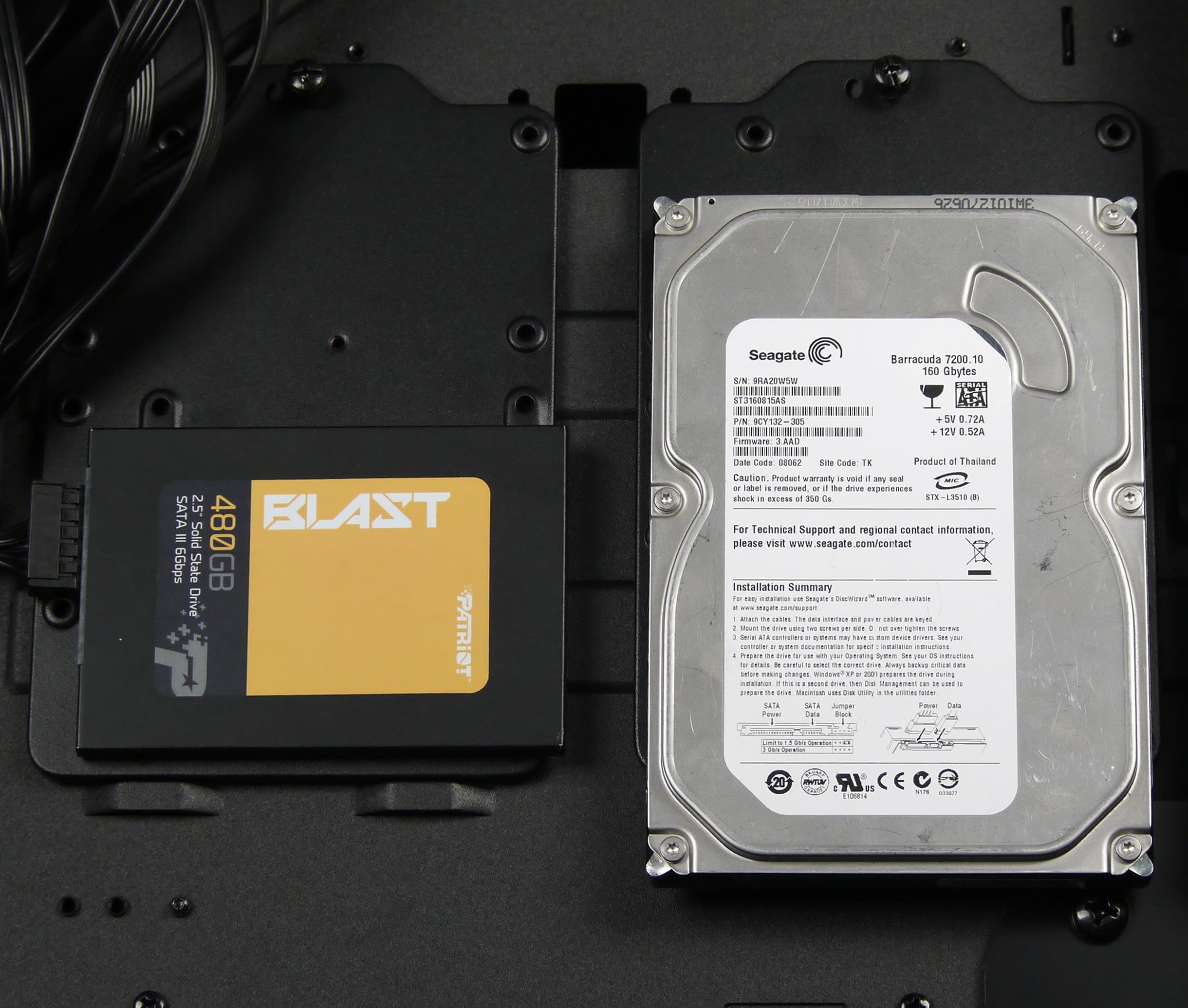

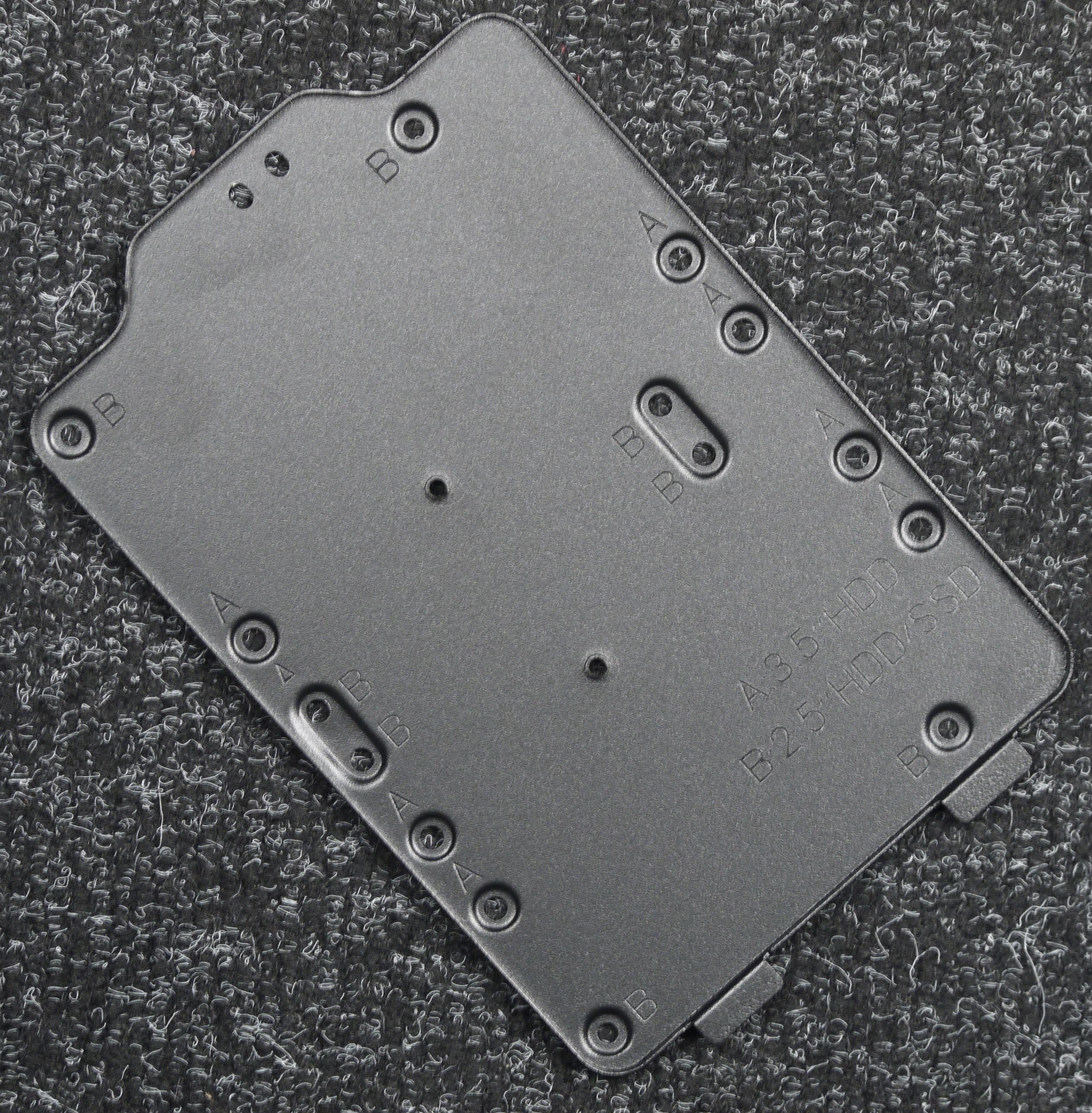

Для накопителей предусмотрены три быстросъемных монтажных пластины, которые установлены на обратной стороне основания для системной платы. Их крепление осуществляется за счет монтажных отверстий, которые цепляются за пару выступов. Пластины дополнительно фиксируются винтами с накатной головкой.

В данном случае пластины универсальные, они позволяют устанавливать диски 3,5″ или 2,5″ на выбор. На одну пластину можно установить один накопитель формата 3,5 дюйма или два — 2,5 дюйма. Таким образом, в корпусе можно разместить три накопителя 3,5 дюйма или 6 накопителей 2,5 дюйма, а также промежуточные комбинации.

Еще один накопитель формата 2,5 дюйма можно установить на монтажную панель для помпы.

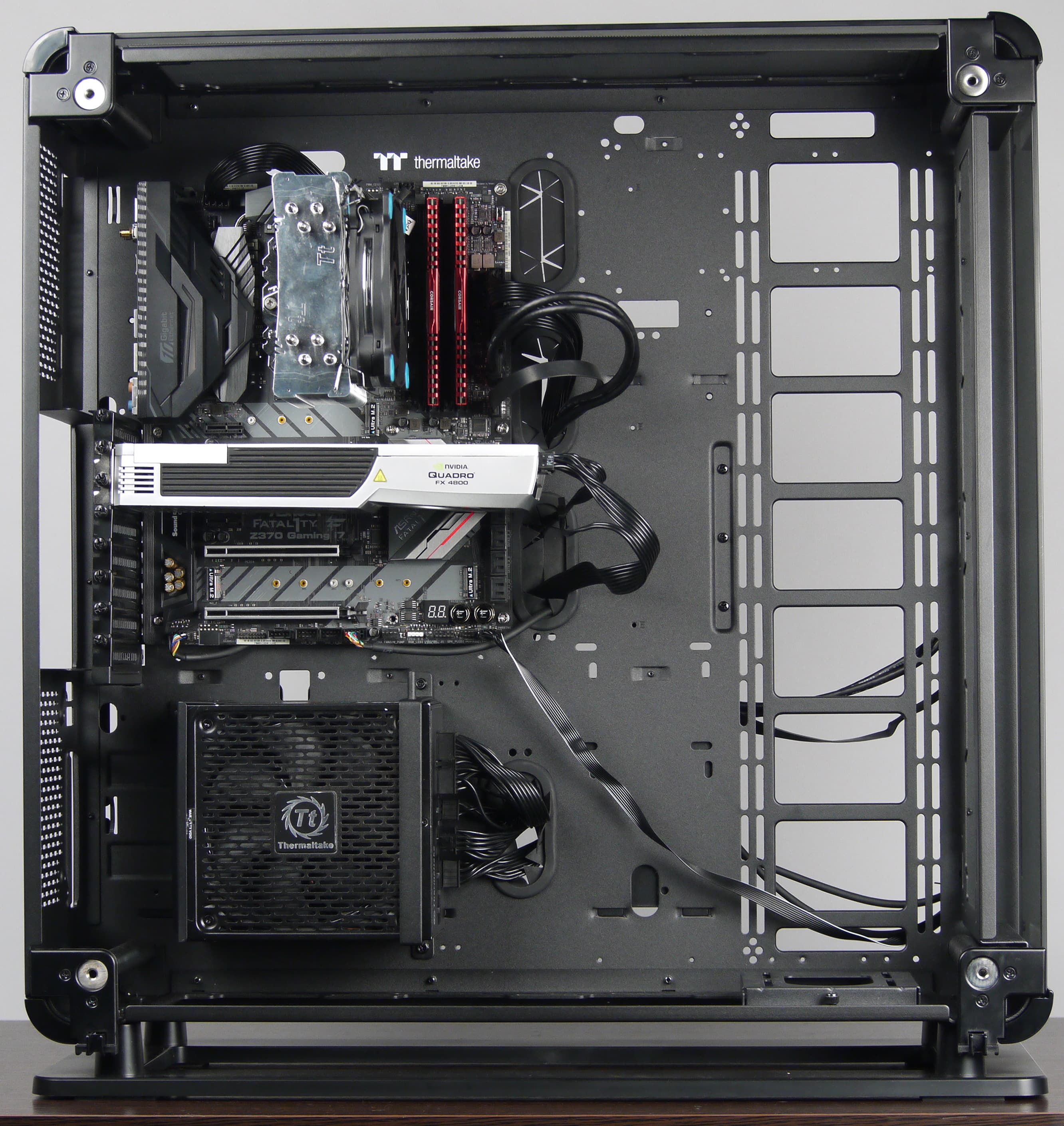

Сборка системного блока

Усиленное основание для системной платы выполнено съемным. Точнее, с него можно снять все прочие элементы, так как именно оно является основой корпуса. Для установки системной платы его можно открутить и извлечь. На практике при первой сборке системы этого можно и не делать, так как места внутри достаточно много и никаких препятствий к установке платы с кулером нет.

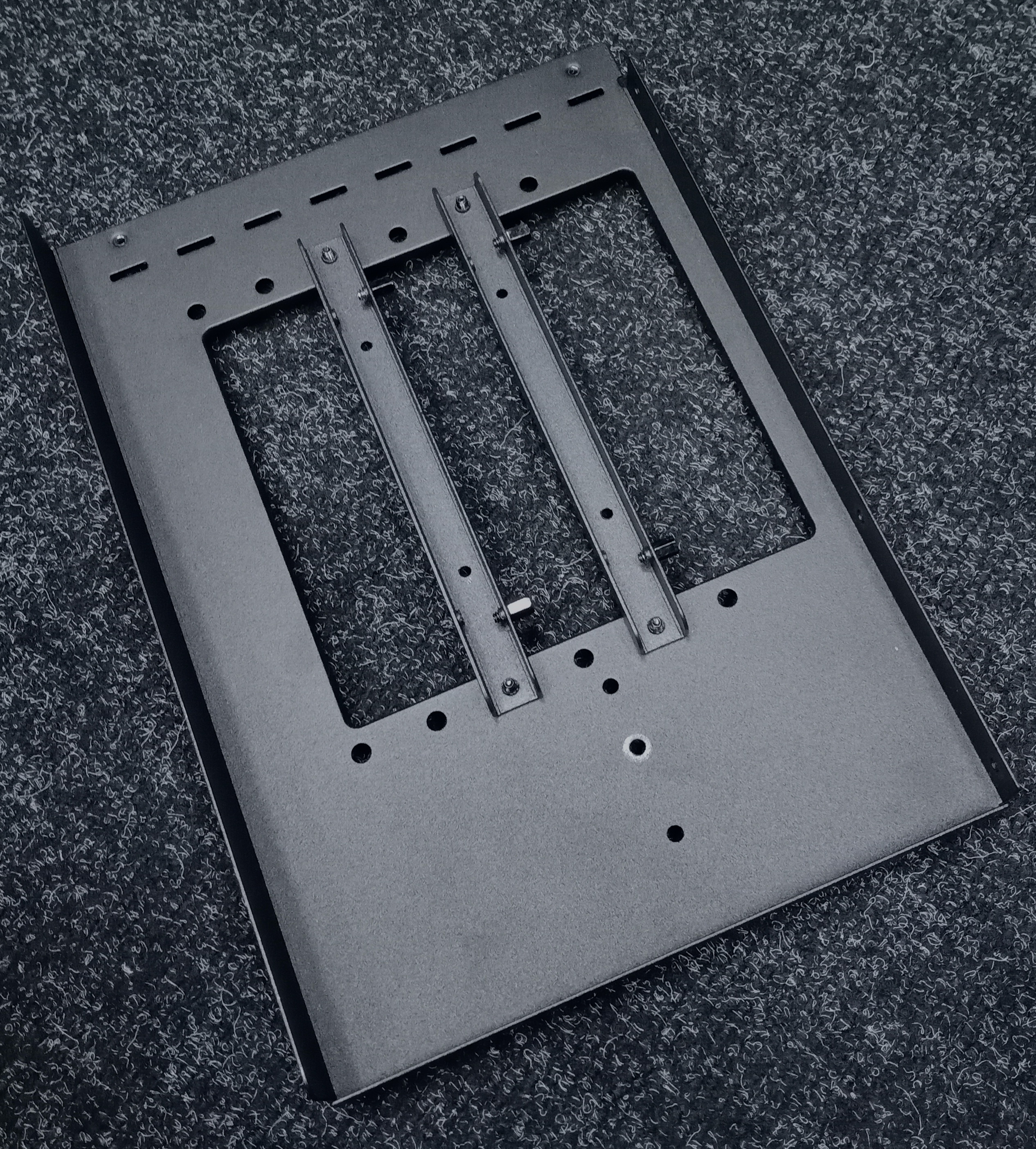

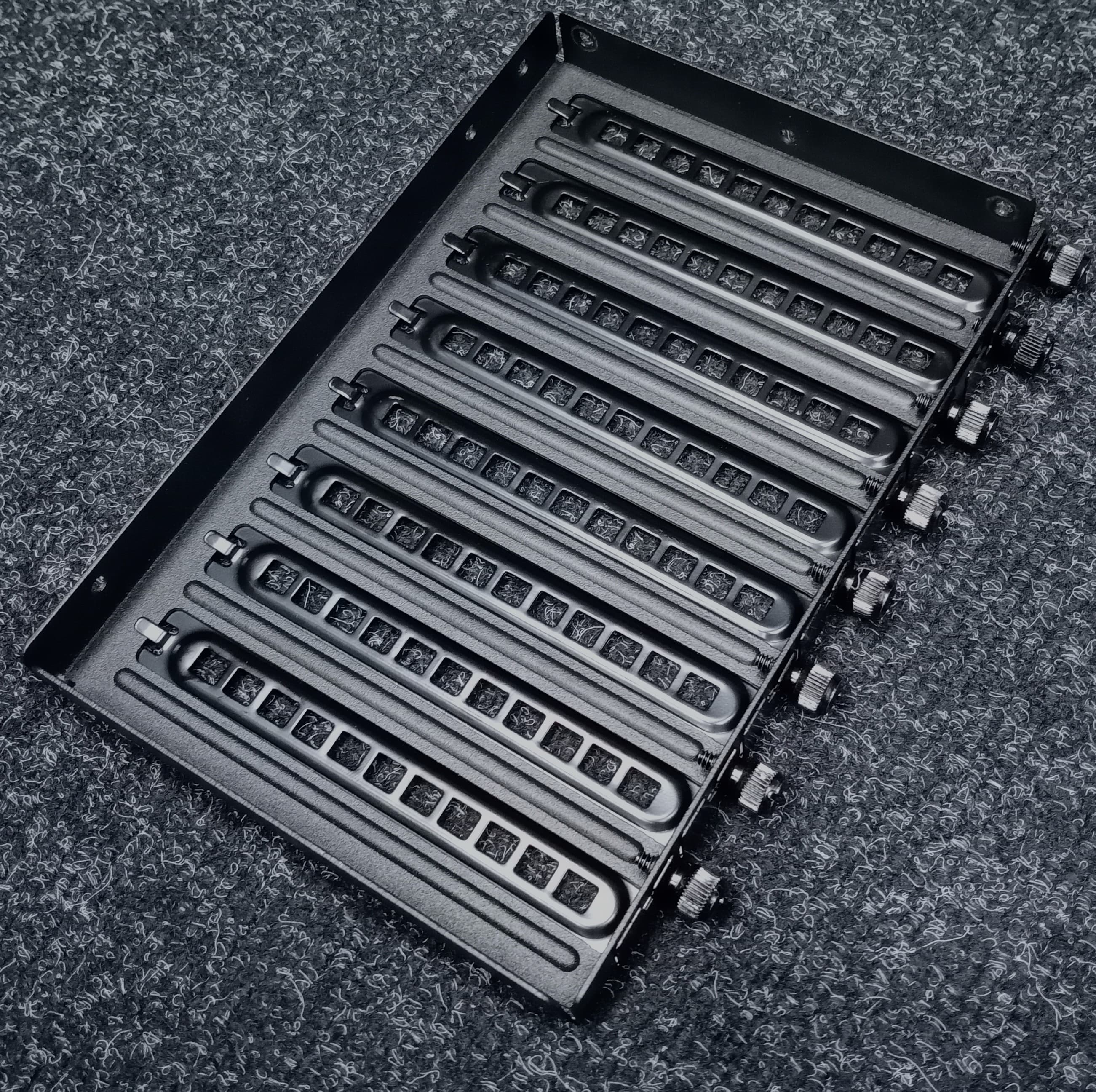

Одновременно с установкой системной платы нужно установить монтажную панель для карт расширения в одном из положений: для их установки перпендикулярно (стандартно в разъемы на плате) или параллельно системной плате (при помощи комплектного кронштейна и опционального райзера, последнего в комплекте по традиции нет). По умолчанию монтажная панель установлена в положение для параллельной установки видеокарты (и других карт расширения). Если же райзера у вас нет, то панель нужно переставить в стандартное положение. Кронштейн при этом нужно снять.

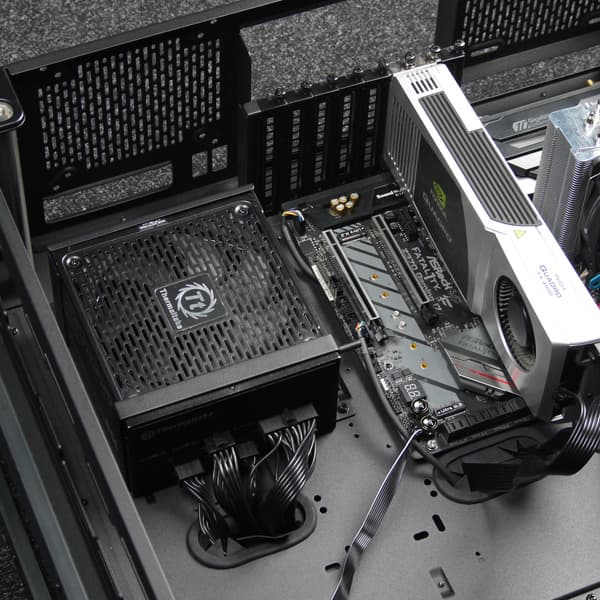

Блок питания устанавливается в общем объеме при помощи монтажного комплекта из двух рамок. Фиксируются они на основании для системной платы в вертикальном положении при помощи винтов, еще одним винтом одна из рамок прикручивается к кронштейну. Устанавливать блок питания лучше в первую очередь. Делать это удобнее, когда корпус лежит на боку, так как ничем, кроме винтов, рамки не удерживаются.

Установить блок питания можно только вентилятором к левой стенке, так с обратной стороны на месте установки БП — сплошное основание. В этом есть свои плюсы: не потребуется пылевой фильтр. К тому же, если БП оснащен подсветкой, то ее будет хорошо видно и она будет подсвечивать внутренний объем корпуса. Длина проводов потребуется довольно значительная, лучше сразу брать БП с длиной проводов до разъема питания процессора от 65 см. Можно взять модель с модульными проводами, так как, в отличие от подавляющего большинства современных корпусов, здесь блок питания остается вполне доступен и после его установки на посадочное место.

Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы ATX шириной 244 мм. Производителем заявлена поддержка системных плат шириной до 13 дюймов (330 мм), но в таком случае монтажные отверстия с лепестковыми мембранами будут перекрыты платой.

Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки блока питания с длиной корпуса до 200 мм включительно, и размеры корпуса действительно позволяют использовать подобные БП, хотя большинство современных моделей не превышает в длину 180 мм.

Согласно данным производителя, в корпус можно установить процессорный кулер высотой до 180 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 190 мм.

Глубина отсека для прокладки проводов составляет около 50 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 32 см при установленной помпе, а если объем корпуса между системной платой и передней стенкой шасси ничем не занят, вполне можно рассчитывать и на 440 мм. С учетом того, что длина современных видеокарт редко превышает значение 280 мм, размеры корпуса можно считать вполне достаточными.

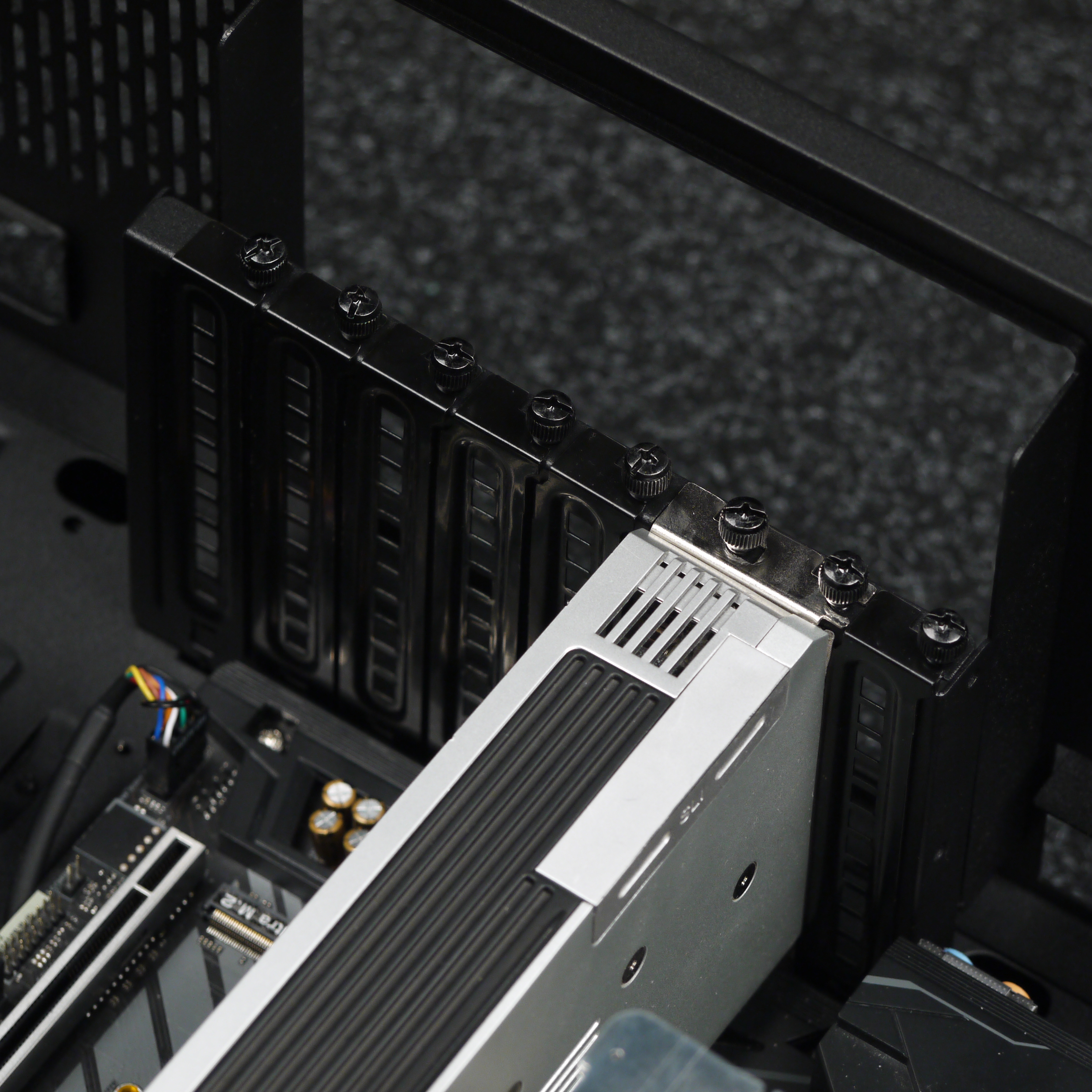

Система фиксации карт расширения тут самая обычная: крепление на винтах с накатной головкой изнутри корпуса с индивидуальной фиксацией. Все заглушки для карт расширения съемные, фиксируются одним винтом с накатной головкой.

Порты и разъемы подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.

Процесс сборки системы в корпусе достаточно удобен, если вынести за скобки габариты и вес. Нужно понимать, что масса пустого корпуса — около 23 кг, а набор комплектующих увеличит это значение еще на 3-5 кг. У собранного корпуса нет никаких ручек, поэтому переносить его нужно очень осторожно, и лучше делать это вдвоем.

Итоги

Корпус Thermaltake Core P8 TG получился действительно интересным, с довольно оригинальной конструкцией. Правда, богатой комплектацией он не отличается: в комплекте нет ни одного вентилятора и контроллера вентиляторов, нет системы подсветки, райзера тоже нет. То есть перед нами просто очень увесистая оболочка для дальнейшего самостоятельного наполнения комплектующими. В конструкции заметны отдельные спорные решения, без которых вполне можно было бы попытаться обойтись. А вот к качеству изготовления претензий нет.

Данная модель будет интересна преимущественно пользователям, собирающим систему с жидкостным охлаждением на дискретных компонентах и с разветвленной системой подсветки. Также корпус хорошо подойдет для сборки презентационных компьютеров, особенно с учетом возможности настенного крепления.

За оригинальный дизайн Thermaltake Core P8 TG получает нашу редакционную награду за текущий месяц.
