Обзор блока питания Corsair AX1000

Розничные предложения

Компания Corsair обновила свою флагманскую серию блоков питания, добавив в нее две модели: AX850 и AX1000. Новинки стоит воспринимать именно как расширение линейки уже имеющихся БП, хотя у них имеется ряд отличий от других продуктов в серии. В первую очередь заметно отсутствие интерфейса USB для обеспечения совместимости с ПО Corsair. Еще одним отличительным моментом является сотрудничество с другим производственным партнером, компанией Seasonic, при выпуске новых моделей.

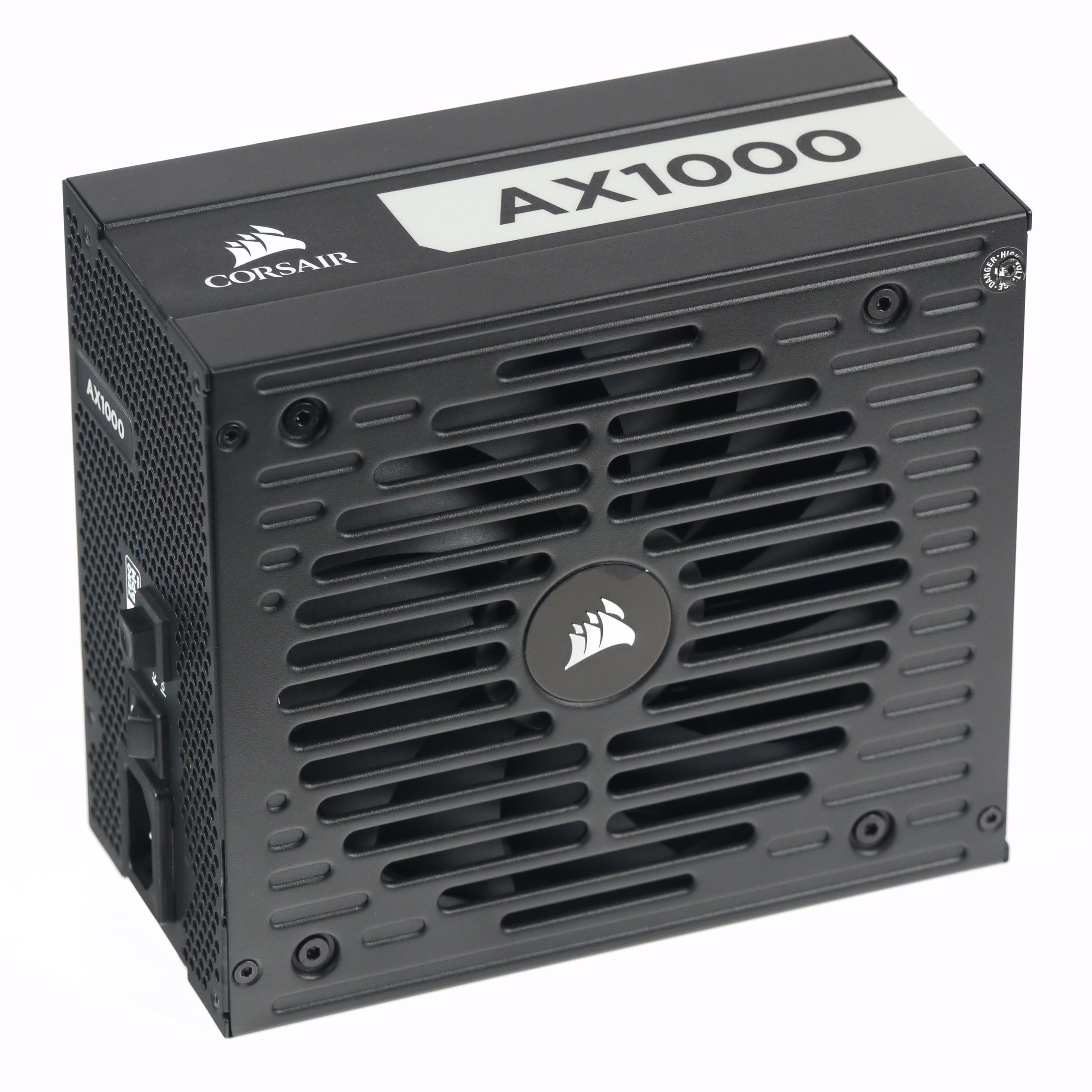

По внешнему виду новинки тоже заметно отличаются от других моделей в серии, выглядят максимально утилитарно, и это наводит на мысль, что перед нами продукты скорее для рабочей станции, чем для игрового или домашнего компьютера. А уж любителям подсветки тут поживиться точно нечем.

Не припоминается, чтобы у Corsair были блоки питания со штампованной решеткой перед вентилятором, но тут без этого решения не обошлось, по-видимому, по чисто технологическим причинам, связанным с производственным партнером.

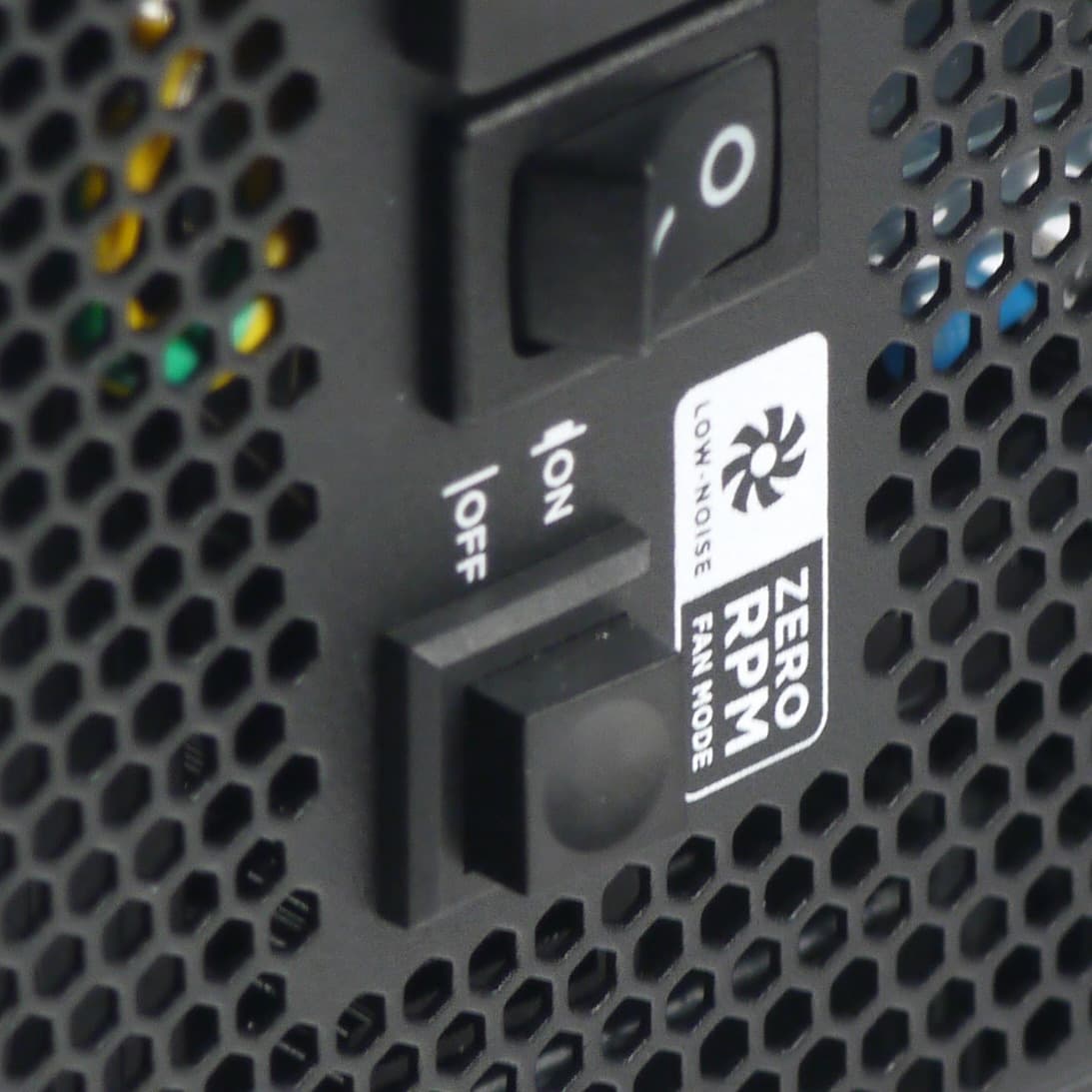

Еще одним отличием от ранее выпускавшихся моделей является наличие аппаратного переключателя режимов системы охлаждения. Выбор режима охлаждения с постоянно вращающимся вентилятором или гибридного режима, в котором вентилятор может останавливаться, осуществляется при помощи кнопки на внешней панели источника питания.

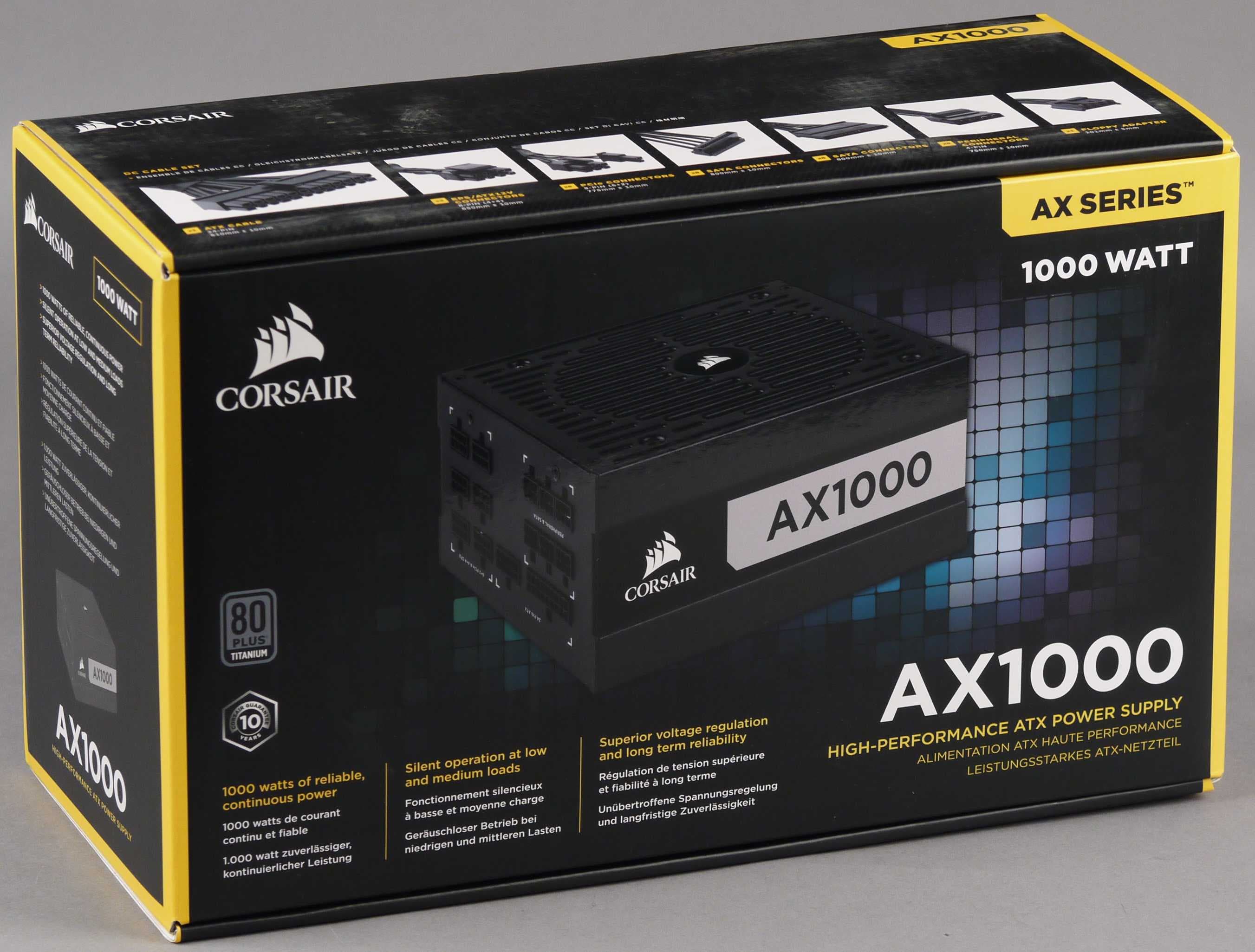

Поставляется Corsair AX1000 в типичной для текущего сезона упаковке, которая представляет собой традиционную коробку с односторонней крышкой и оформлением в желто-черных тонах.

Длина корпуса блока питания составляет около 170 мм, дополнительно понадобится не менее 15 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 180-190 мм. Для малогабаритных корпусов подобные модели обычно не подходят.

Характеристики

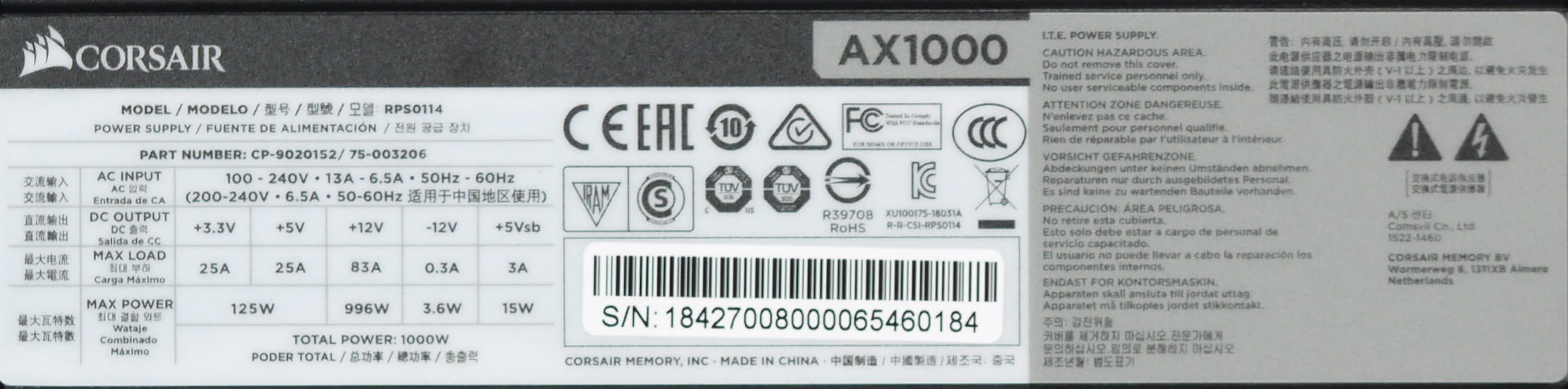

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 996 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,996, что является отличным показателем.

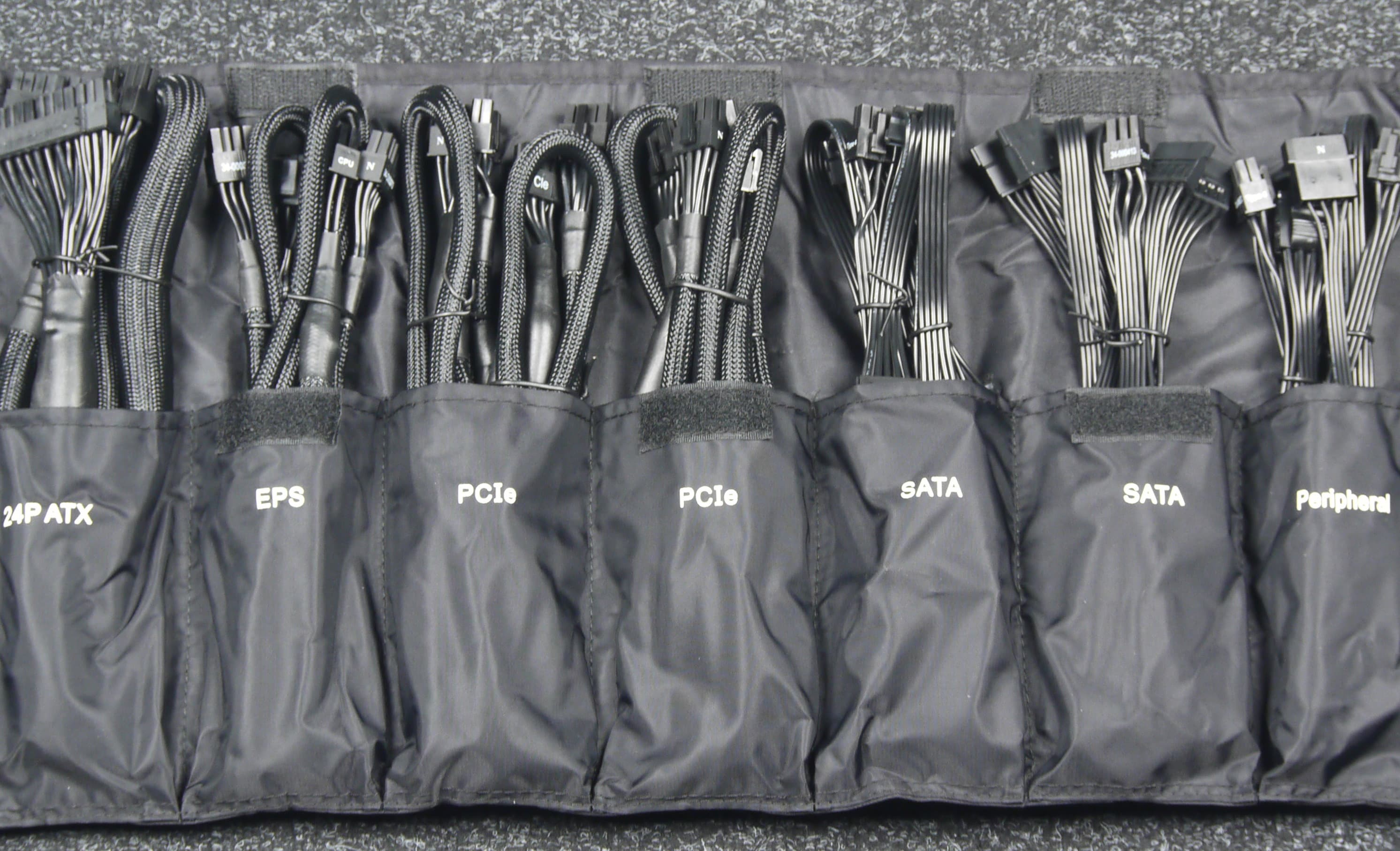

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 8 разборные
4 pin Peripheral Connector 8 эргономичные
15 pin Serial ATA Connector 16 на четырех шнурах
4 pin Floppy Drive Connector 1 через переходник

Длина проводов до разъемов питания

  • до основного разъема АТХ — 62 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 68 см, плюс еще 10 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 68 см, плюс еще 10 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 68 см, плюс еще 10 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 68 см, плюс еще 10 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 11 см до второго, еще 11 см до третьего и еще 11 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 11 см до второго, еще 11 см до третьего и еще 11 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 11 см до второго, еще 11 см до третьего и еще 11 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 11 см до второго, еще 11 см до третьего и еще 11 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

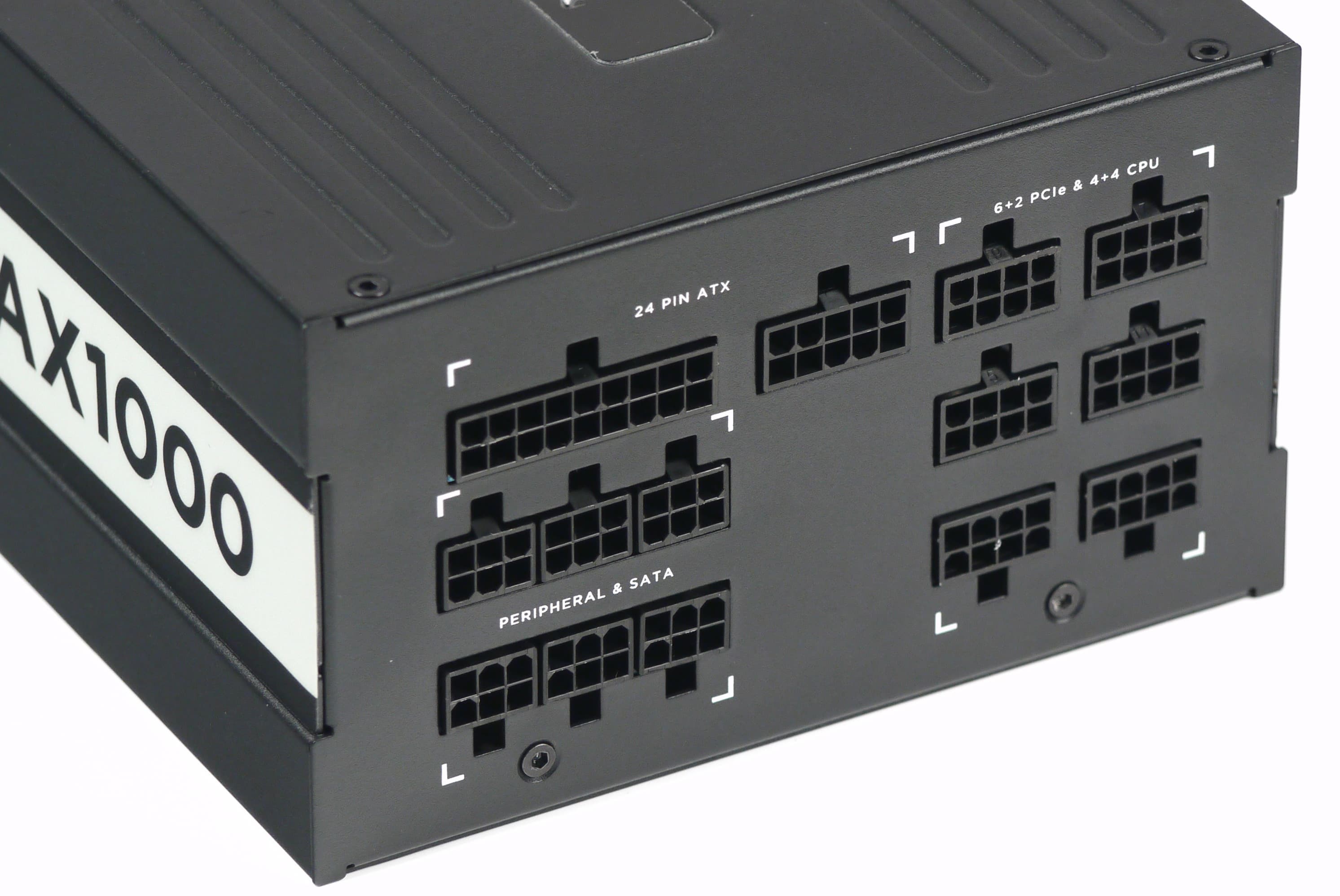

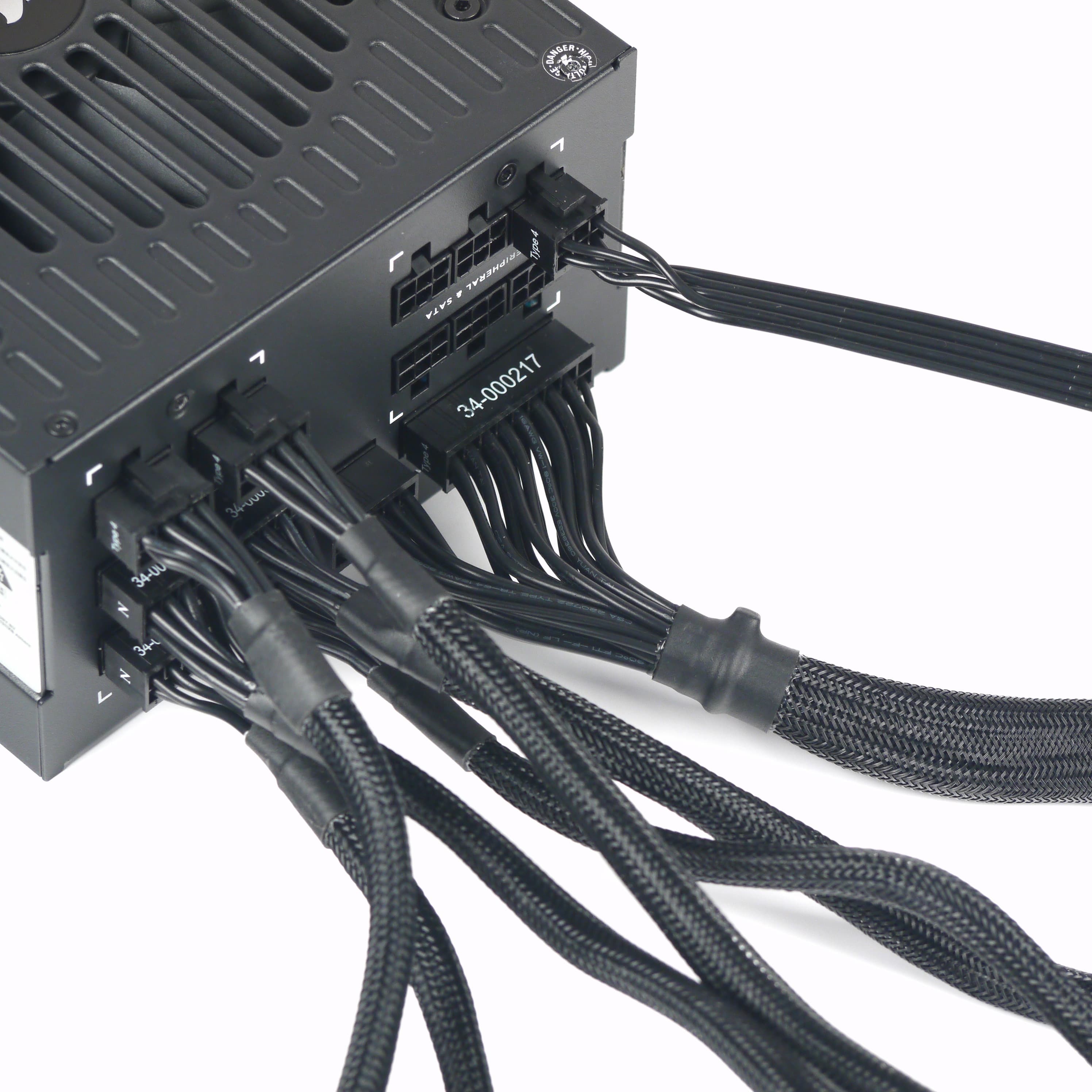

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъемов питания процессора — по 65 сантиметров. Таким образом, с большинством современных среднеразмерных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров с разъемами питания процессора вполне можно было бы сделать более длинным: скажем, 75-80 см, чтобы обеспечить максимальное удобство работы при сборке системы.

К количеству разъемов претензий нет, но в комплекте хотелось бы видеть не только стандартные шнуры, рассчитанные на подключение четырех устройств, но и шнуры с 1-2 разъемами питания для подключения устройств в местах со сложным доступом.

С положительной стороны стоит отметить использование ленточных проводов до разъемов, что повышает удобство при сборке. Однако у продукта с подобным позиционированием ленточные провода хотелось бы видеть не только для разъемов подключения периферии, но и для всех остальных тоже. Тут же мы наблюдаем использование стандартных шнуров в нейлоновой оплетке, которая отлично собирает пыль.

Схемотехника и охлаждение

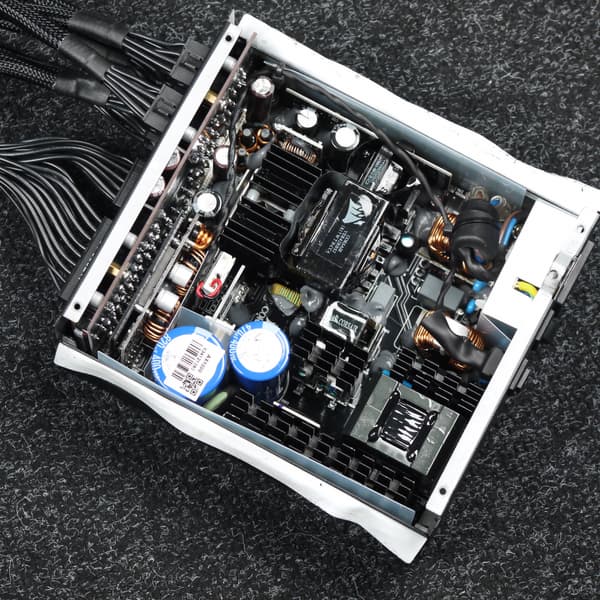

В основе БП лежит новая платформа разработки Seasonic. Полупроводниковые элементы высоковольтных цепей размещены на трех отдельных компактных радиаторах: входные диодные сборки, корректор коэффициента мощности, инвертор.

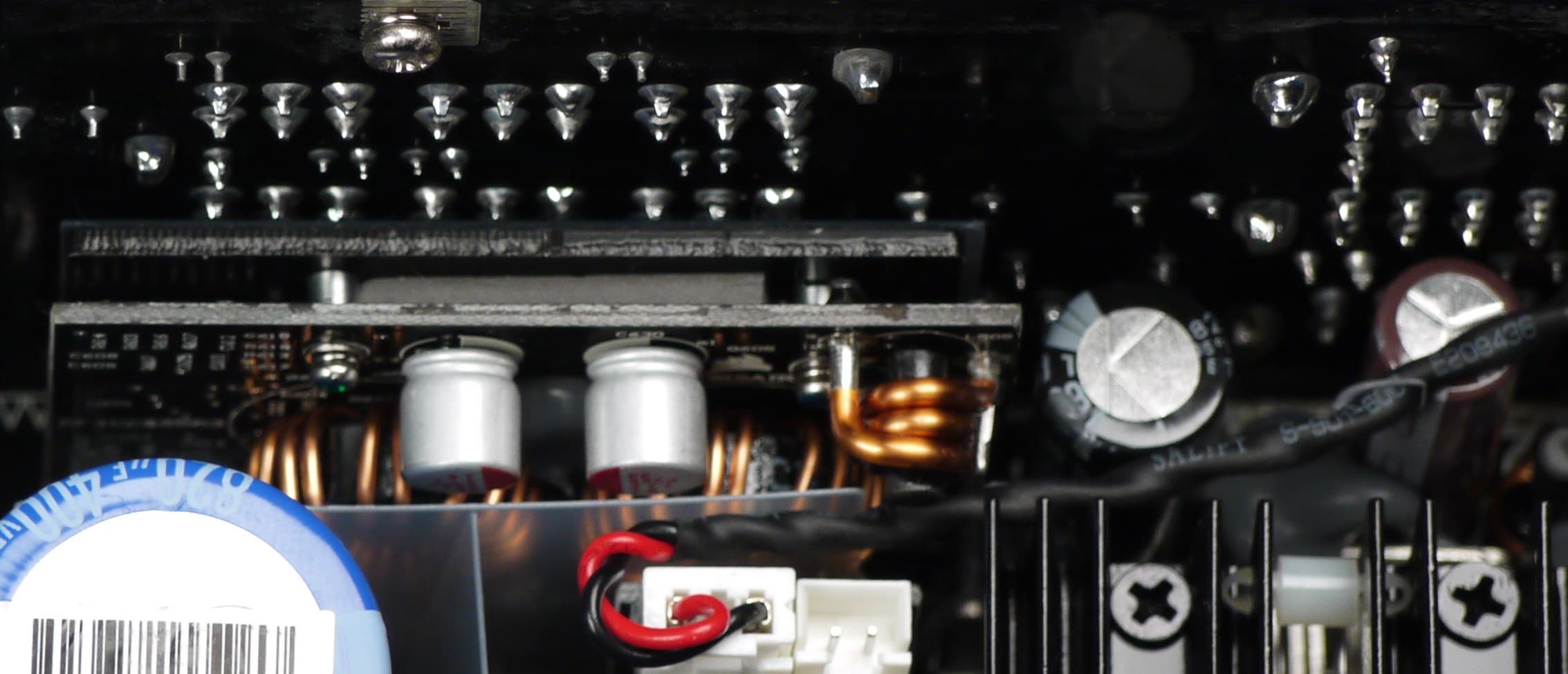

Транзисторы синхронного выпрямителя размещены на обратной стороне печатной платы и охлаждаются именно за счет последней (на лицевой стороне платы установлен теплоотвод). Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и имеют дополнительный теплоотвод в виде большой пластины, прижатой к полупроводниковым элементам.

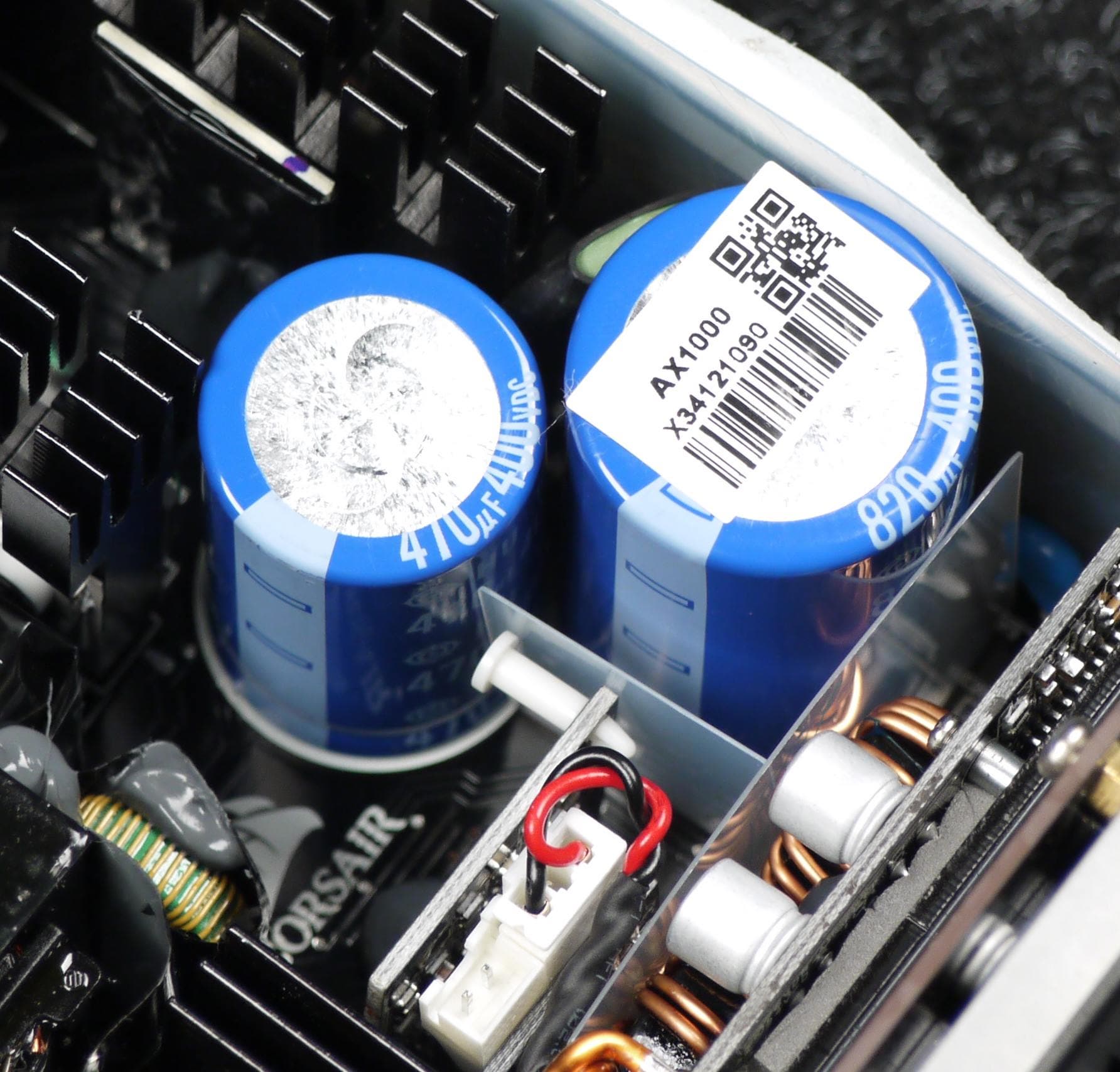

Конденсаторы в блоке питания установлены производства японских компаний: Rubycon, Nippon Chemi-Con и Hitachi. Набор производителей весьма представительный, что не может не радовать. Также в БП установлено некоторое количество полимерных конденсаторов.

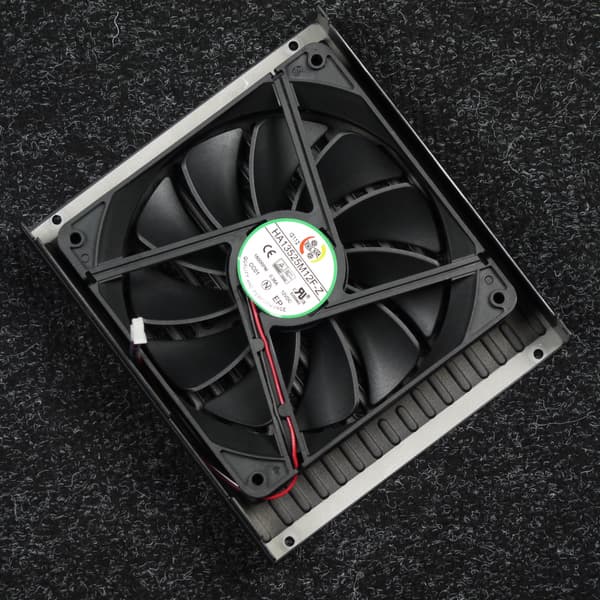

В блоке питания установлен вентилятор HA13525M12F-Z, который, судя по маркировке производителя, основан на гидродинамическом подшипнике и имеет скорость вращения 1800 об/мин. Вентилятор произведен компанией Dongguan Honghua Electronic Technology.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC не самая высокая, других проблем выявлено не было.

Кросс-нагрузочная характеристика

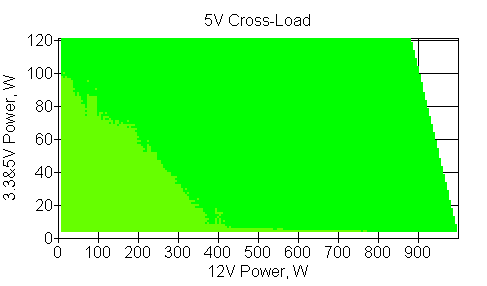

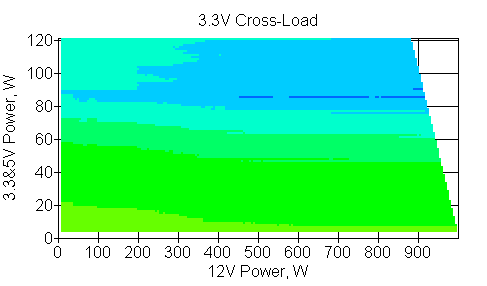

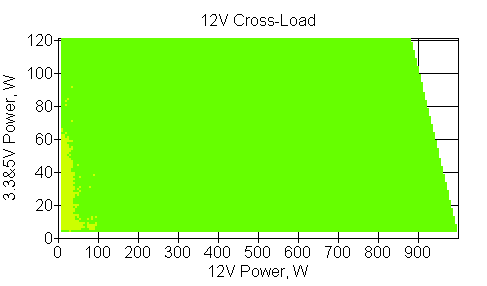

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают трех процентов во всем диапазоне мощности. С учетом того, что отклонение происходит в сторону увеличения действующего значения относительно номинала, подобные характеристики можно считать очень хорошими.

При типичном распределении мощности по каналам отклонения от номинала не превышают, двух процентов по каналам +5VDC и +3.3VDC и трех процентов по каналу +12VDC. Впрочем, стоит отметить не слишком высокую нагрузочную способность канала +3.3VDC в целом. Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты уровня GeForce GTX 1080.

При нагрузке через четыре разъема PCI-E мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%, что позволяет использовать максимально мощные видеокарты уровня GeForce GTX 1080 Ti в паре.

При нагрузке через восемь разъемов PCI-E мощность по каналу +12VDC составляет не менее 850 Вт при отклонении в пределах 2%, что позволяет использовать несколько мощных видеокарт.

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 1%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что и тут полученного значения мощности должно хватить.

В случае разъема питания процессора максимальная мощность по каналу +12VDC составляет свыше 200 Вт при отклонении 3%, что позволяет использовать почти любой десктопный процессор, включая решения для разъемов Socket 2066, Socket LGA1151 v2 и Socket AM4, в том числе в разгоне.

В случае использования двух разъемов питания процессора максимальная мощность по каналу +12VDC составляет свыше 500 Вт при отклонении 3%, что позволяет использовать данный источник питания в многопроцессорных системах и при экстремальном разгоне.

Экономичность и эффективность

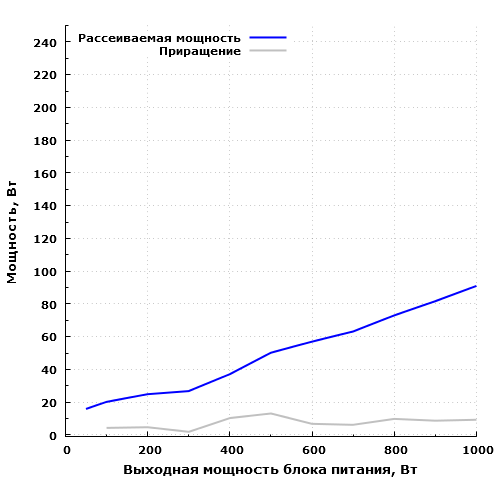

Экономичность модели находится на высоком уровне: на максимальной мощности БП рассеивает около 91 Вт, 60 Вт он рассеивает на мощности порядка 650 Вт. На мощности 50 Вт блок питания рассеивает около 16 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все выглядит отлично: в дежурном режиме сам по себе БП потребляет менее 0,5 Вт.

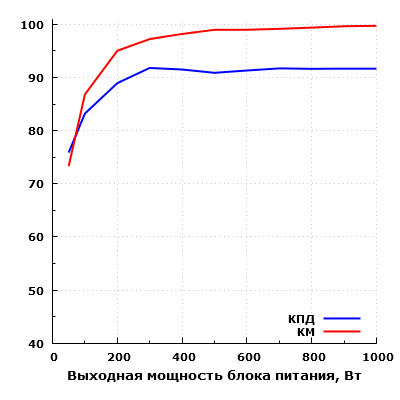

Эффективность БП находится на сравнительно высоком уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 91% в диапазоне мощности от 300 до 1000 ватт, максимальное зарегистрированное значение составило около 92% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 76%.

Температурный режим

В данной модели включение и выключение вентилятора производится только в зависимости от температуры на термодатчике, что типично для решений на платформах Seasonic, в то время как у подавляющего большинства других гибридных блоков питания Corsair используется включение и выключение вентилятора в зависимости от температуры и от мощности.

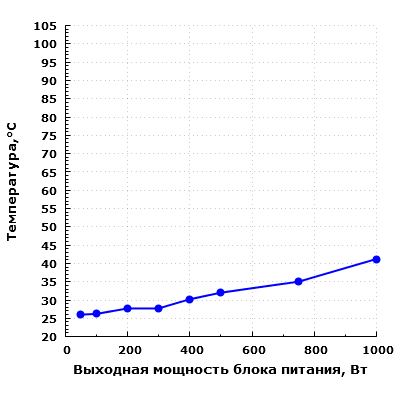

Все основные тесты проводились в режиме с постоянно вращающимся вентилятором. В данном случае во всем диапазоне мощности термонагруженность конденсаторов находится на невысоком уровне, что можно оценить положительно.

Также мы изучили функционирование блока питания в гибридном режиме работы системы охлаждения. В результате было установлено, что вентилятор в блоке питания включается при достижении пороговой температуры на термодатчике (около 39 °C). Отключение вентилятора происходит только при достижении пороговой температуры на термодатчике (около 33 °C). На мощности 400 Вт наблюдались периодические циклы старт/стоп с длительностью одного периода около 20 минут, что никакого особо дискомфорта не доставляет, особенно с учетом характеристик нагрузки, которой может потребоваться подобная мощность. На мощности 300 Вт и менее блок питания может долговременно работать с остановленным вентилятором.

Скачкообразного роста уровня шума при запуске вентилятора отмечено не было.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, и если та установится на уровне 40-45 °C, это приведет к более раннему включению вентилятора.

Акустическая эргономика

При измерении уровня шума блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости от температуры на термодатчике. Также имеется аппаратный переключатель режимов работы системы охлаждения, выполненный в виде двухпозиционной кнопки, который позволяет пользователю самостоятельно выбирать нужный режим работы: обычный или гибридный.

При работе в гибридном режиме на мощности до 300 Вт включительно работу блока питания можно считать условно бесшумной, так как вентилятор в обычных условиях не вращается в течение продолжительного времени.

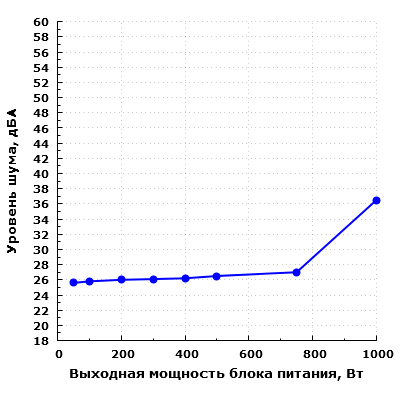

При работе с постоянно вращающимся вентилятором в диапазоне мощности до 750 Вт включительно шум можно считать пониженным для жилого помещения в дневное время суток. Такой шум будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При работе на мощности 1000 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В активном режиме разница между фоновым шумом и уровнем шума с работающем блоком питания не превышала 4 дБА, что с практической точки зрения означает отсутствие заметного шума от электроники БП.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на трех номиналах: на максимальной мощности БП, а также на мощности 500 и 100 Вт.

Мощность Температура Изменение Шум Изменение
100 Вт 43 °C +16,8 °C 27,5 дБА +1,7 дБА
500 Вт 48 °C +16 °C 35,2 дБА +8,7 дБА
1000 Вт 52 °C +10,8 °C 47,5 дБА +11 дБА

Термонагруженность возрастает в соответствии с повышением температуры окружающего воздуха. Уровень шума заметно возрастает на мощности 500 и 1000 Вт: на максимальной мощности он уже превышает эргономичные пределы, а на мощности 500 Вт становится средним.

В целом работу при повышенной температуре окружающего воздуха можно оценить положительно.

Потребительские качества

Потребительские качества Corsair AX1000 находятся на высоком уровне. Большая заслуга в этом принадлежит очень хорошей акустической эргономике блока питания, которая заслуживает высокой оценки не только в типичных условиях, но и при повышенной температуре окружающего воздуха. К нагрузочной способности никаких претензий нет за исключением неидеального канала +3.3VDC. Отметим также высокую экономичность данной модели.

Есть и некоторые недоработки: не все шнуры питания выполнены из ленточного провода, длина шнуров питания до разъема питания процессора не самая большая — точнее, она соответствует среднебюджетным решениям, что в случае блока питания подобной стоимости кажется экономией на спичках. Да и штампованная решетка тут выглядит несколько своеобразно.

С положительной стороны отметим комплектацию блока питания японскими конденсаторами, а также вентилятором с гидродинамическим подшипником.

Итоги

Corsair AX1000 — выбор минималистов с точки зрения дизайна и внешнего исполнения: никаких рюшечек, лампочек и ярких цветов, только черный цвет в оформлении. Этот БП в большей степени напоминает утилитарный рабочий инструмент, чем трендовый продукт для игровых систем. И с точки зрения именно «инструмента» он весьма хорош и достойно выполняет свою работу.

Corsair AX1000 относится к сегменту премиальных решений, но премиальными у него являются не только стоимость, но и потребительские качества и исполнение, что встречается далеко не всегда.

За оригинальную конструкцию и потребительские качества, которые близки к отличным, мы вручаем блоку питания Corsair AX1000 редакционную награду за текущий месяц.
