MasterBox Q500L — это относительно компактный корпус, который поддерживает как горизонтальную, так и вертикальную установку. Интересная особенность корпуса — переставляемый блок разъемов, который может размещаться в нескольких местах на левой или правой стенке по выбору пользователя. Для этого по периметру шасси изнутри установлена пластиковая полоса с монтажными отверстиями.

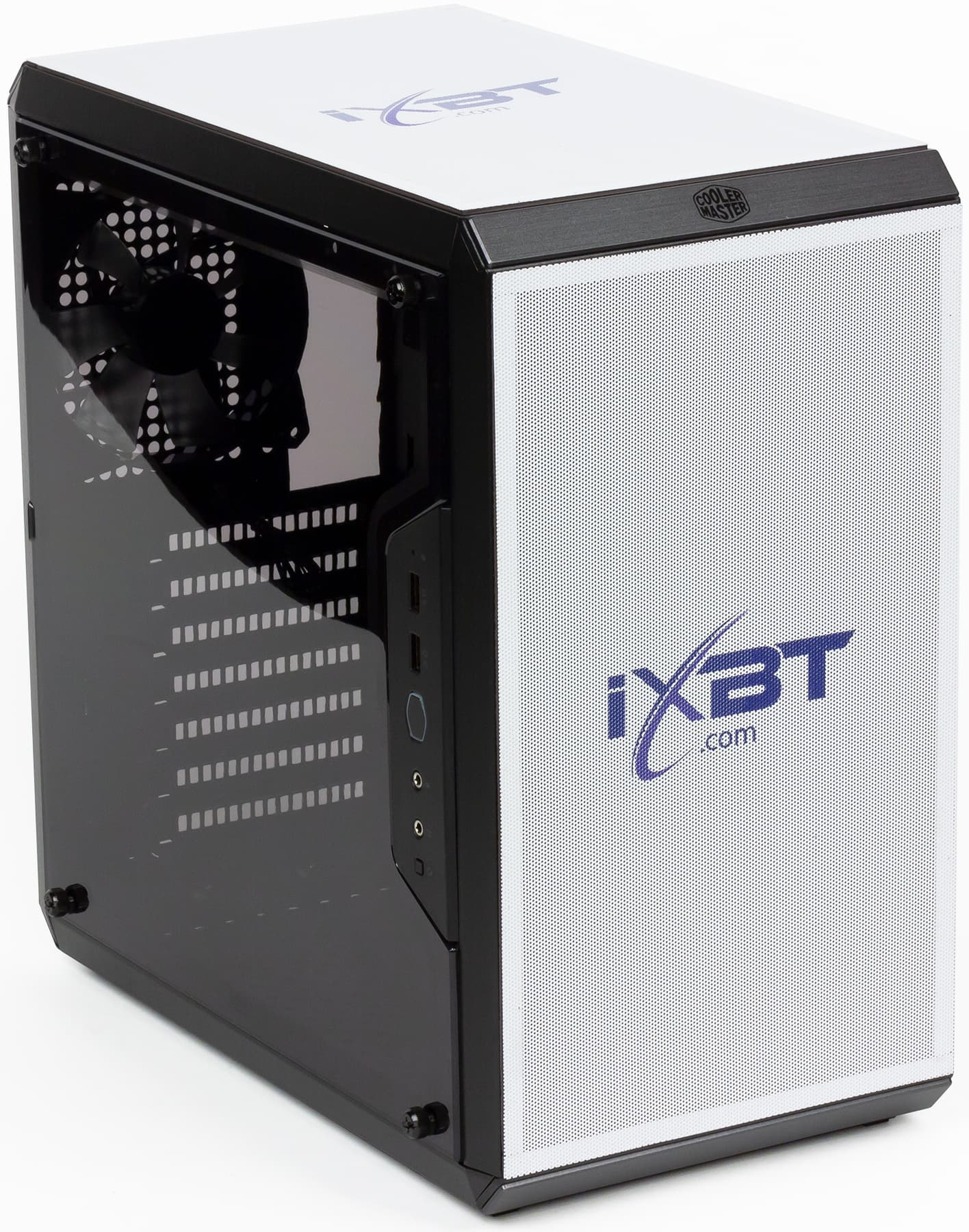

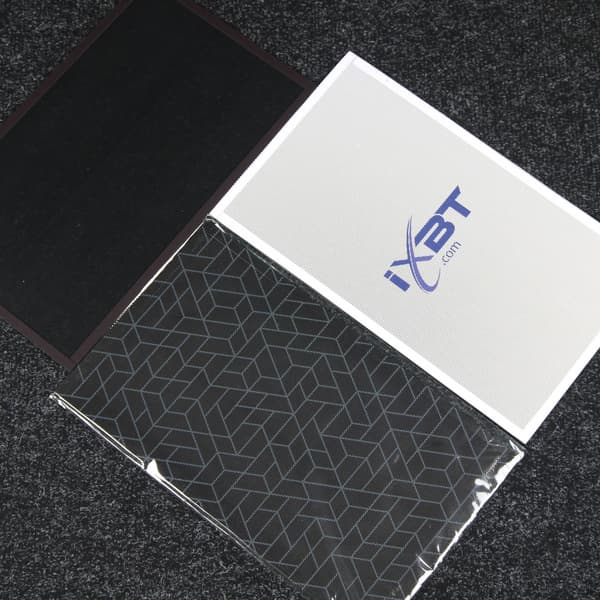

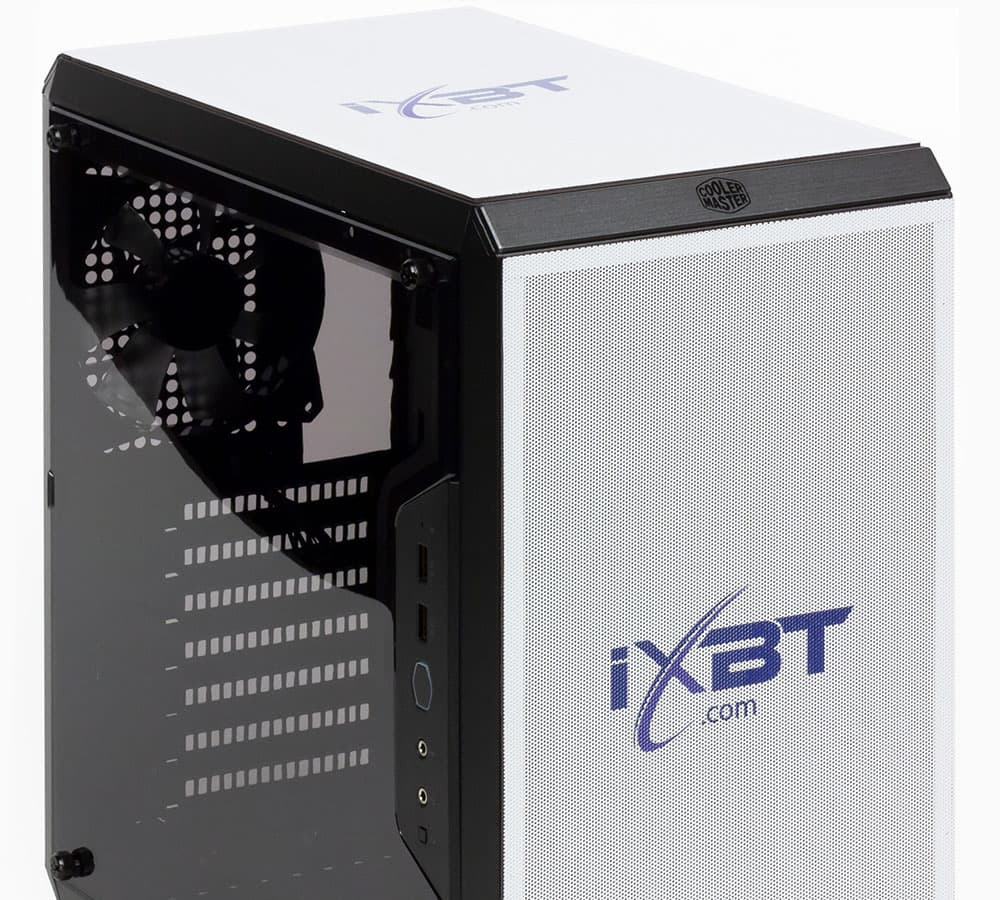

Внешний вид корпуса может быть довольно своеобразен. В комплект для прессы производитель вкладывает несколько фильтров с логотипом издания, которому и предоставляется образец для тестирования.

Поставляется корпус в картонной коробке с двухцветной полиграфией и ручками.

Компоновка

В данном случае разработчики отказались не только от отсека для устройств формата 5,25″, но и от привычного отсека для устройств 3,5″, который обычно располагается около передней стенки шасси.

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и блоком питания с вертикальным размещением.

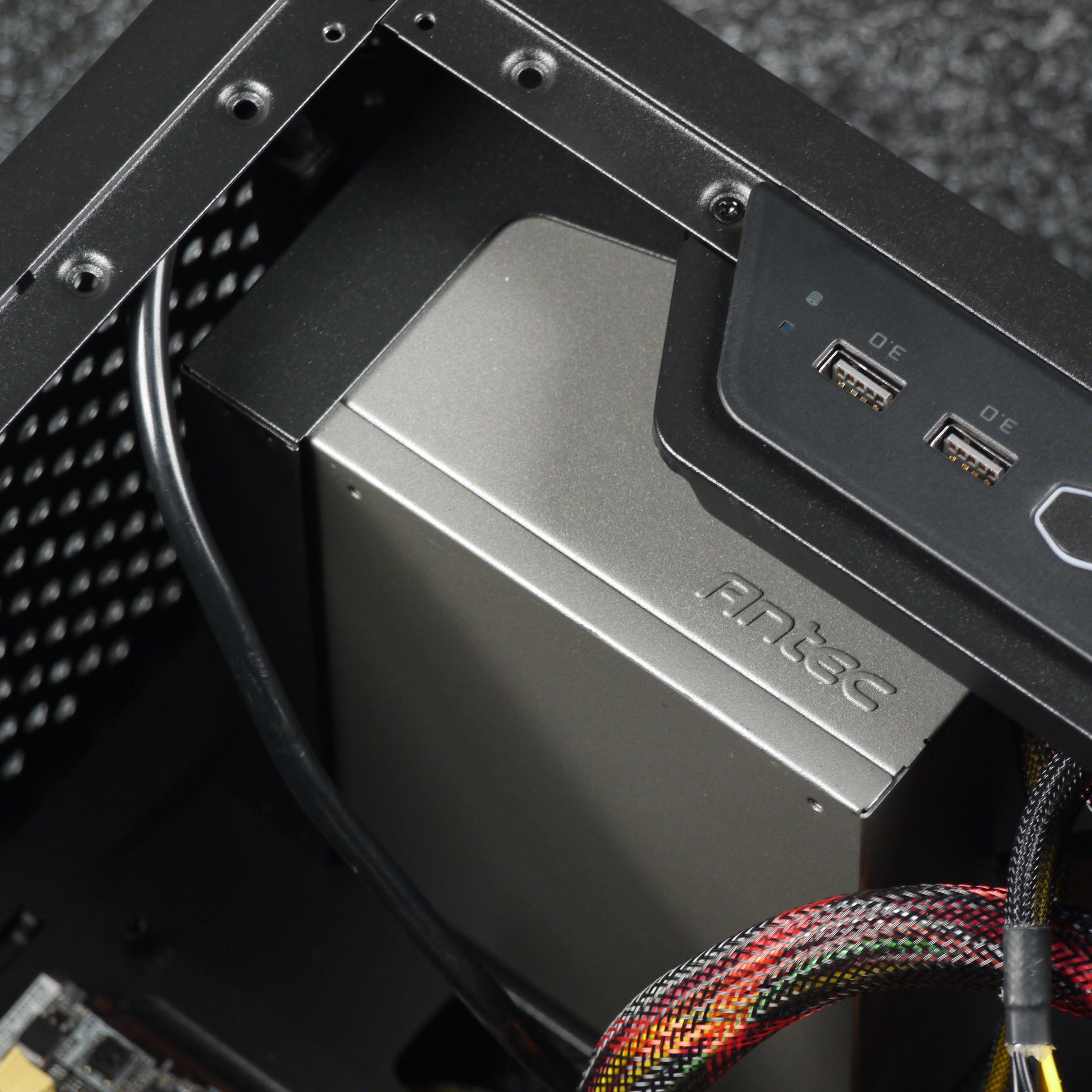

Блок питания тут размещается в совершенно непривычном месте: он устанавливается вертикально около передней стенки шасси чуть выше ее середины. Устанавливается БП через монтажную панель, которую необходимо демонтировать при любых манипуляциях с ним, а забор воздуха блок питания осуществляет со стороны передней панели или изнутри — в зависимости от желания сборщика. Выхлоп у него находится ниже уровня верхней стенки шасси, из-за чего значительная часть нагретого БП воздуха может оставаться внутри корпуса.

В корпусе полностью отсутствуют посадочные места для накопителей с внешним доступом.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм. Посадочные места для них имеются сверху, сзади и снизу. Самые большие вентиляторы можно установить только сверху. Спереди формально возможность установки вентилятора не заявлена, но чисто технически установить его там вполне реально, только не факт, что от этого будет заметный эффект.

  Спереди Сверху Сзади Справа Слева Дополнительно
Посадочные места для вентиляторов нет 2×120/140 мм 1×120 мм нет нет 2×120 мм
Установленные вентиляторы нет нет 1×120 мм нет нет нет
Посадочные места для радиаторов нет 1×240 мм нет нет нет нет
Фильтр штамповка штамповка нет нет нет нет

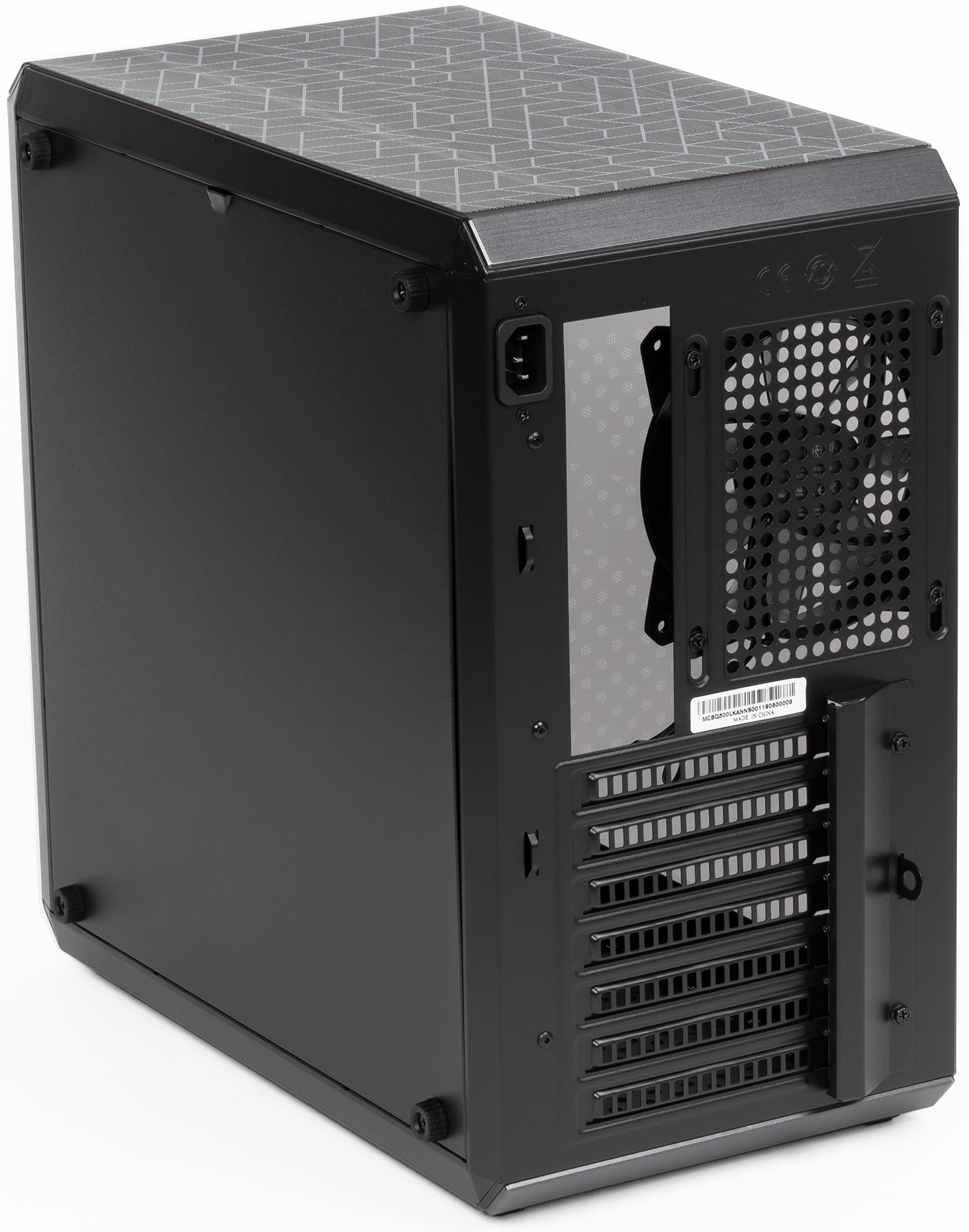

Предустановлен в корпусе один вентилятор типоразмера 120 мм с трехконтактным разъемом — на задней панели. В корпусе можно установить до двух радиаторов, один из которых может быть типоразмера 240 мм, а один — 120 мм. Наиболее удачным является размещение радиатора на верхней стенке. Сверху и снизу вентиляторы устанавливаются на проштампованные стенки, сзади — стандартное крепление через прорези, которое позволяет подстроить вентилятор по высоте, если это требуется.

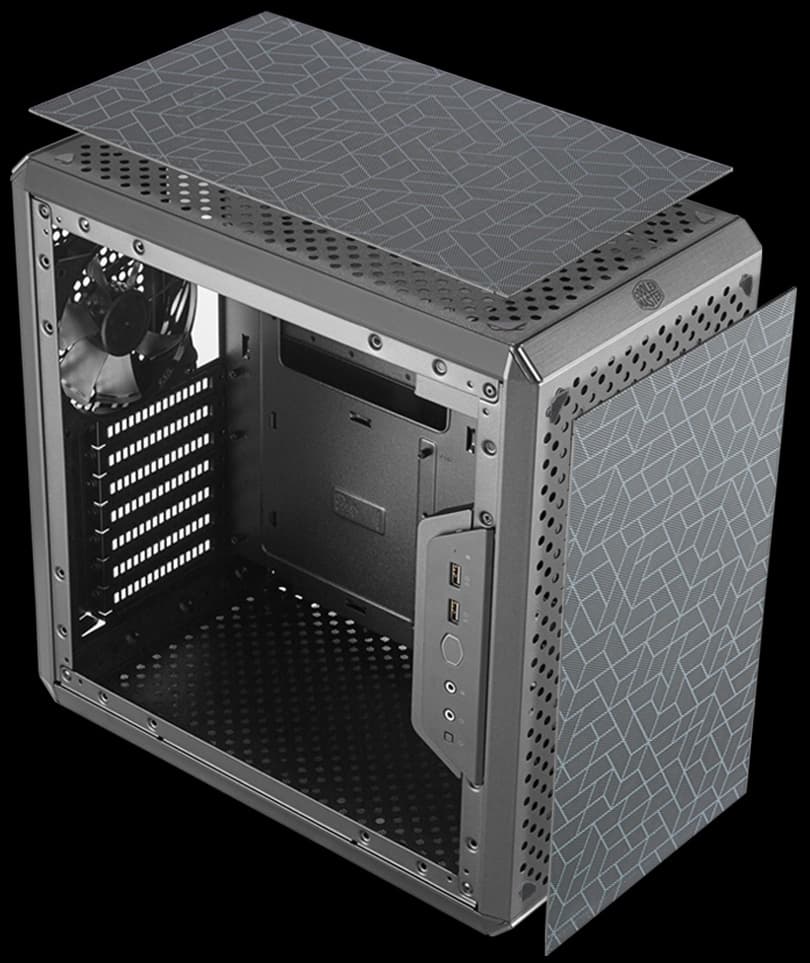

Фильтр для верхней стенки снимается и ставится на место удобнее всего благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому бо́льшая часть мелких пылинок просочится сквозь него в корпус, но от некоторой части пыли он спасет. Полностью аналогичный фильтр есть и спереди.

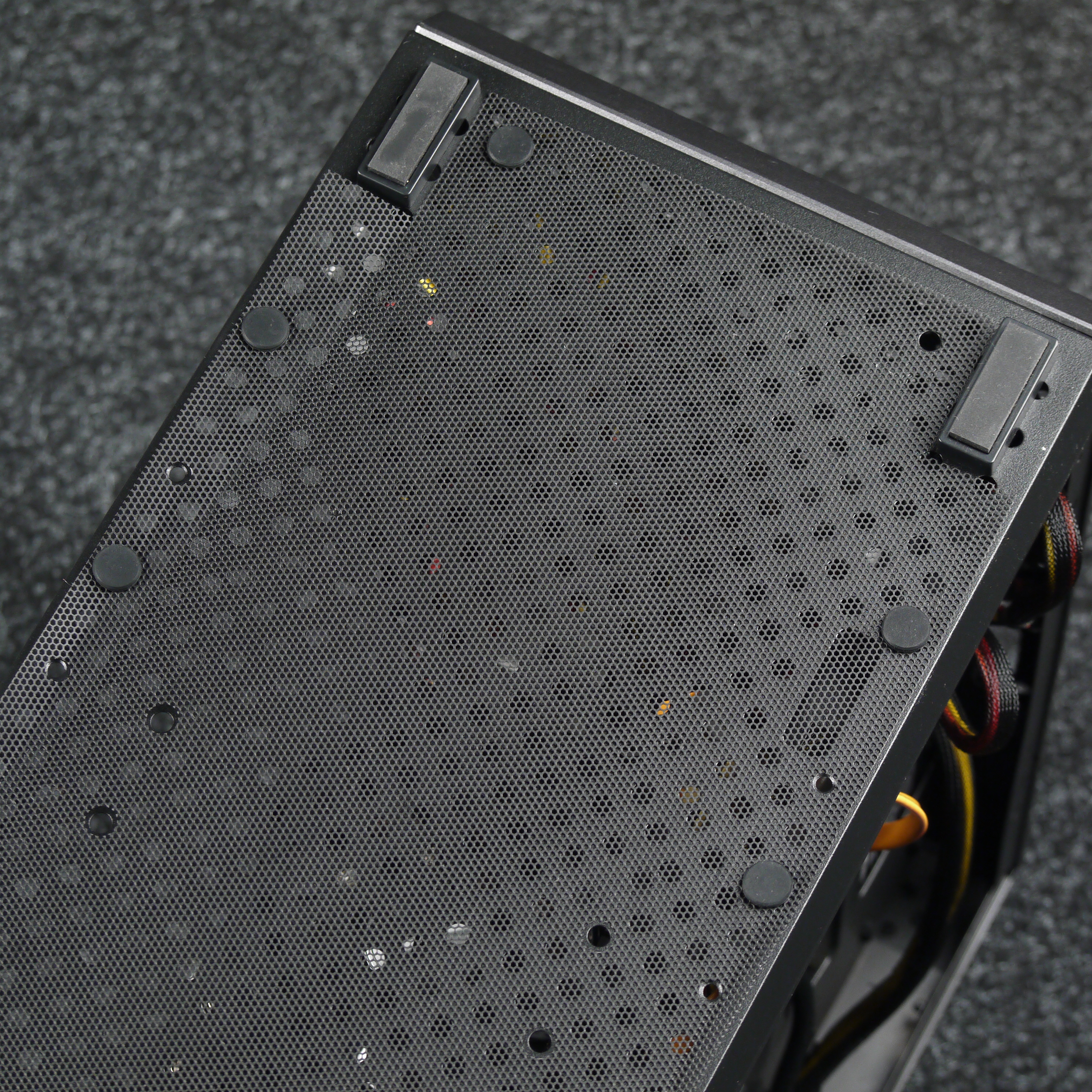

Снизу также предусмотрен фильтр из достаточно крупной пластиковой сетки, но установлен он при помощи затычек, которые вставляют снаружи через фильтр и нижнюю стенку, что несколько ухудшает удобство его очистки, так как снять этот фильтр, не перевернув корпус, невозможно.

К качеству крепления тоже есть претензии: достаточно краю фильтра зацепиться за что-то, например за ковролин, и незабываемые впечатления от поиска затычек будут обеспечены.

Базируется корпус на пластиковых ножках прямоугольной формы, поверх которых наклеены детали из резиноподобного материала толщиной около 3 мм.

Конструкция

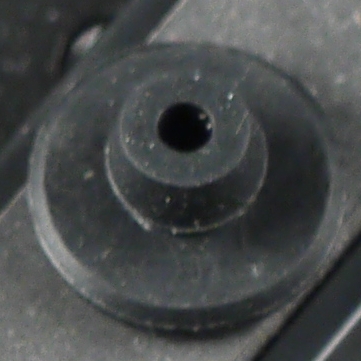

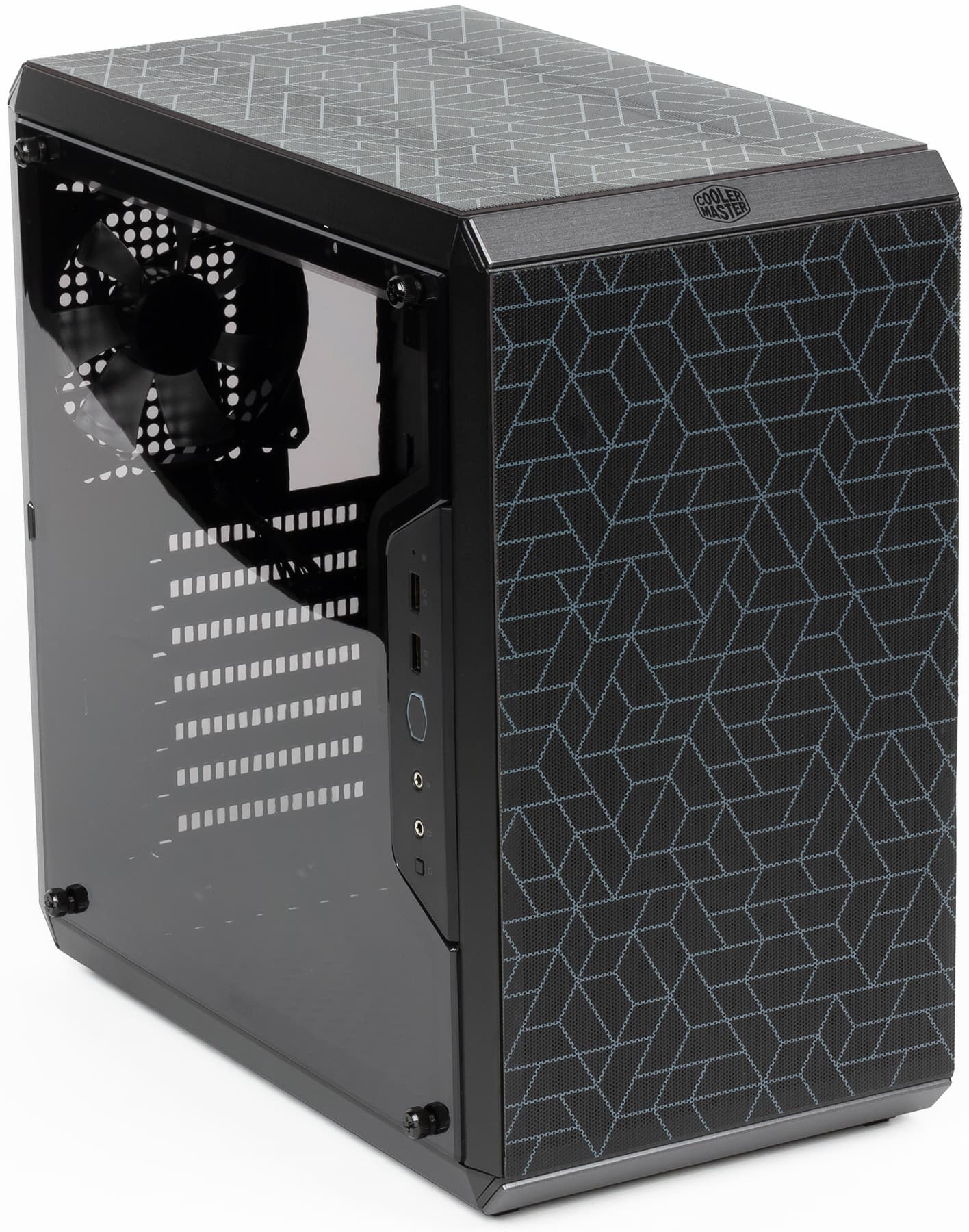

Как можно заметить, левая, если смотреть со стороны передней панели, боковая стенка выполнена из акрила. Ее крепление — гильотинного типа: вставляется сверху вниз и закрывается, с фиксацией через четыре сквозных отверстия с лицевой стороны с помощью четырех винтов с накатной головкой. Внутри отверстий установлены втулки с бортами из резиноподобного материала. За счет подобной конструкции винт не касается стенки, а стенка не касается шасси корпуса.

Для дополнительной фиксации прозрачной стенки служит прорезь в блоке разъемов, куда стенка и вставляется.

Вторая боковая стенка — аналогичной конструкции, но выполнена из стали. Крепление осуществляется через четыре сквозных отверстия с лицевой стороны с помощью четырех винтов с обрезиненной накатной головкой. Подразумевается, что эти винты могут выступать в качестве ножек в случае горизонтальной установки корпуса.

Обе стенки полностью симметричные (квадратные) и их можно ставить любой стороной.

  Корпус Шасси
Длина 385 мм 368 мм
Ширина 228 мм 210 мм
Высота 380 мм 370 мм

Передняя, верхняя и нижняя стенки проштампованы по всей поверхности круглыми отверстиями.

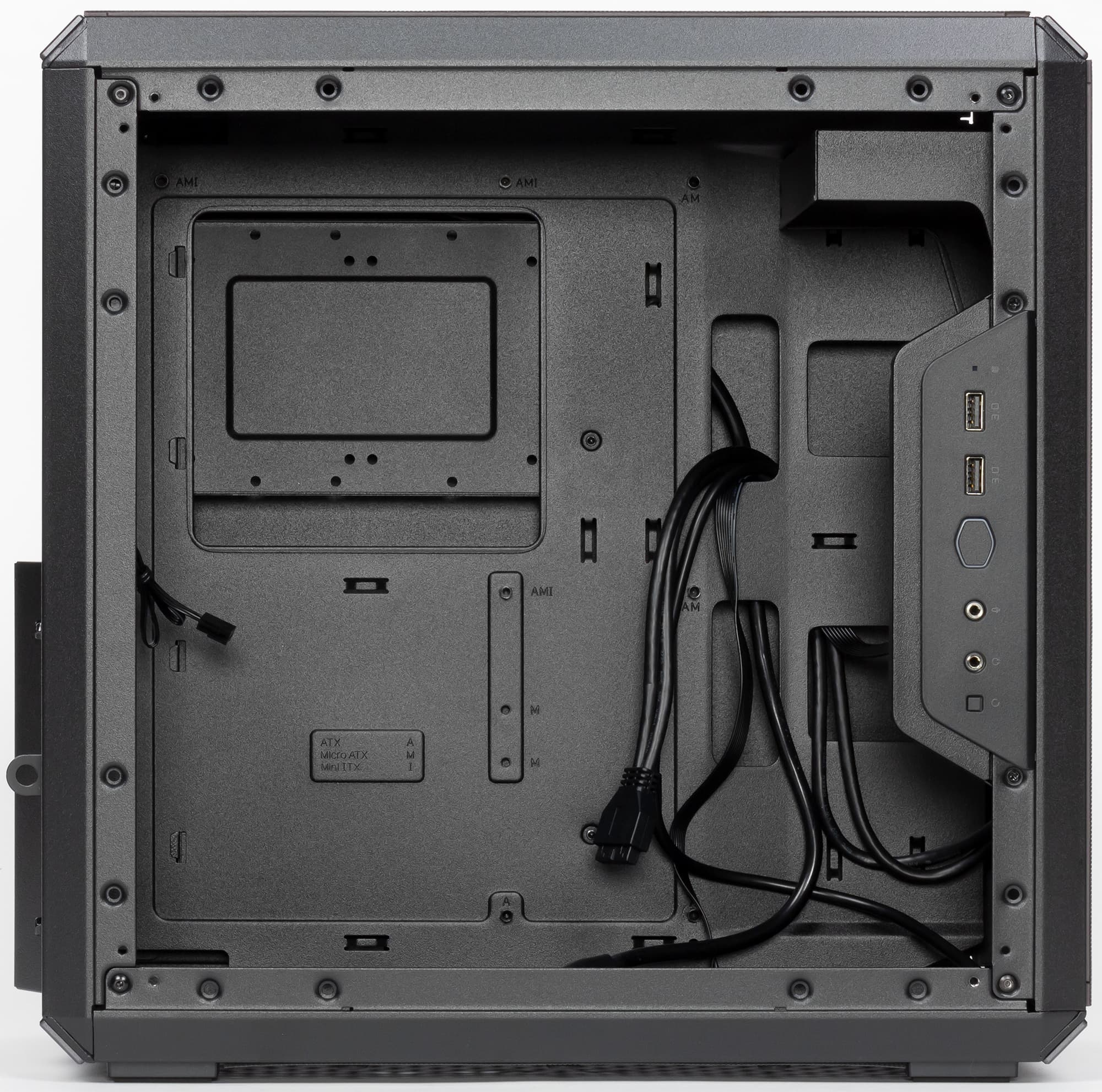

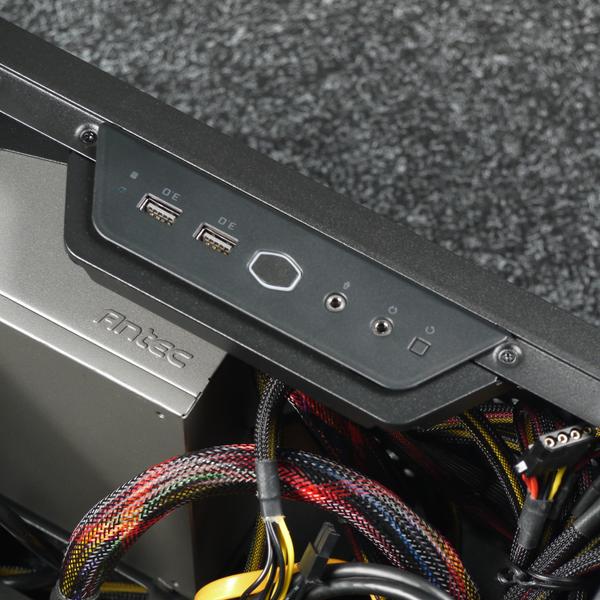

Блок органов управления и коммутации в Cooler Master MasterBox Q500L изначально расположен по центру в передней части левой боковой стенки. Производитель сделал этот блок съемным, так что при желании его можно перенести на центр верхней или нижней части боковой стенки, причем не только левой, но и правой. Его крепление осуществляется при помощи двух винтов, которые фиксируют блок на шасси корпуса.

Накопители

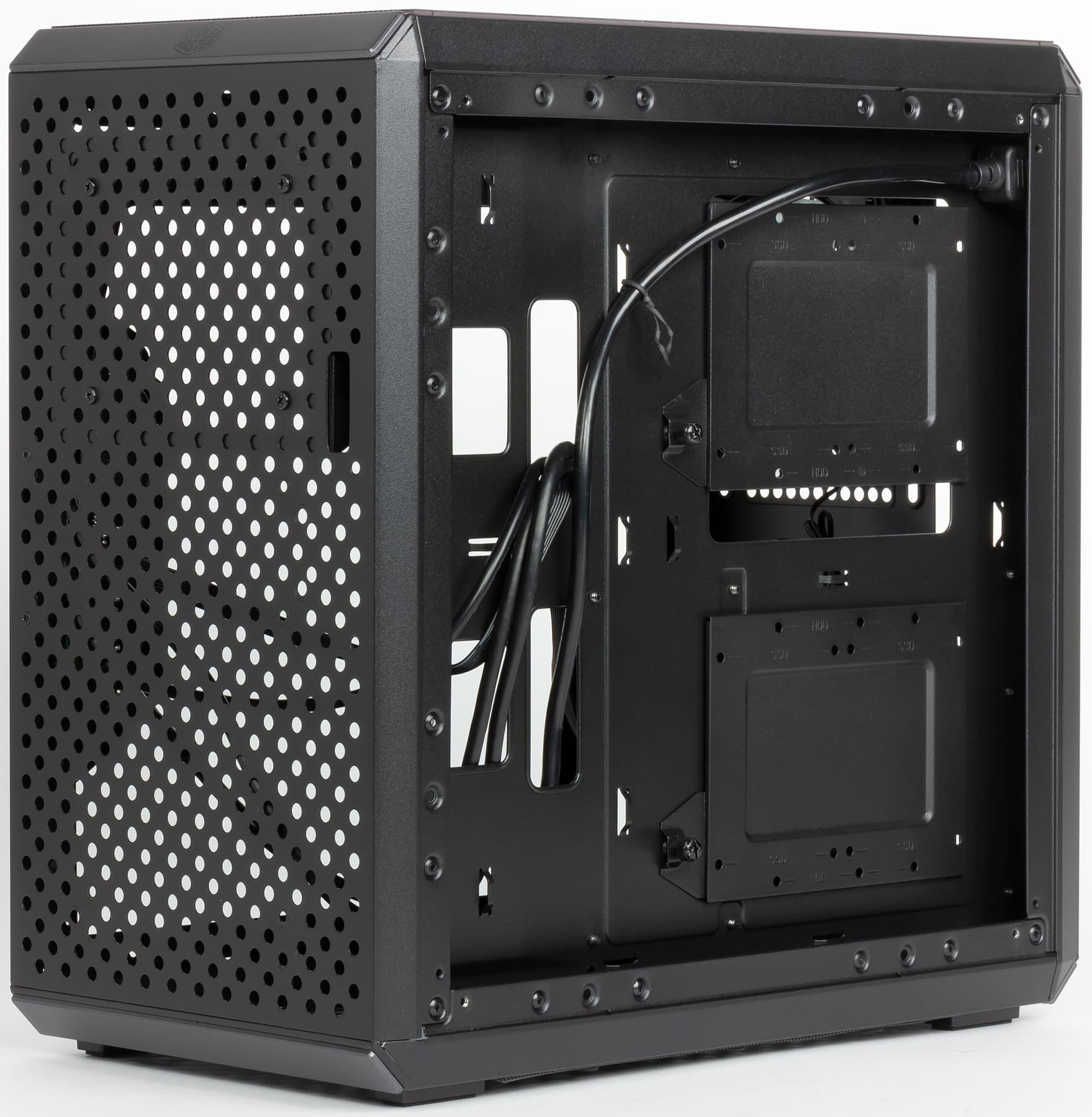

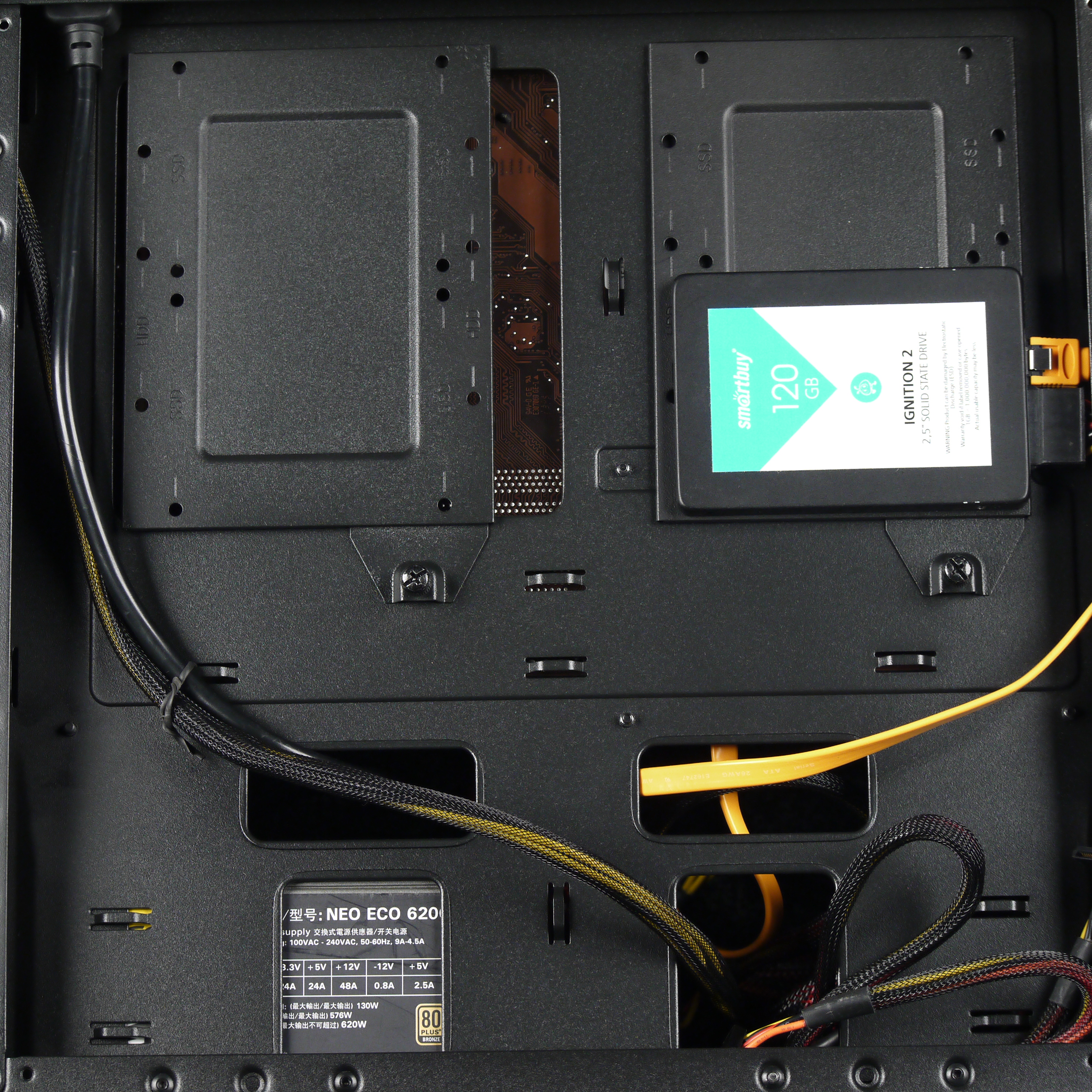

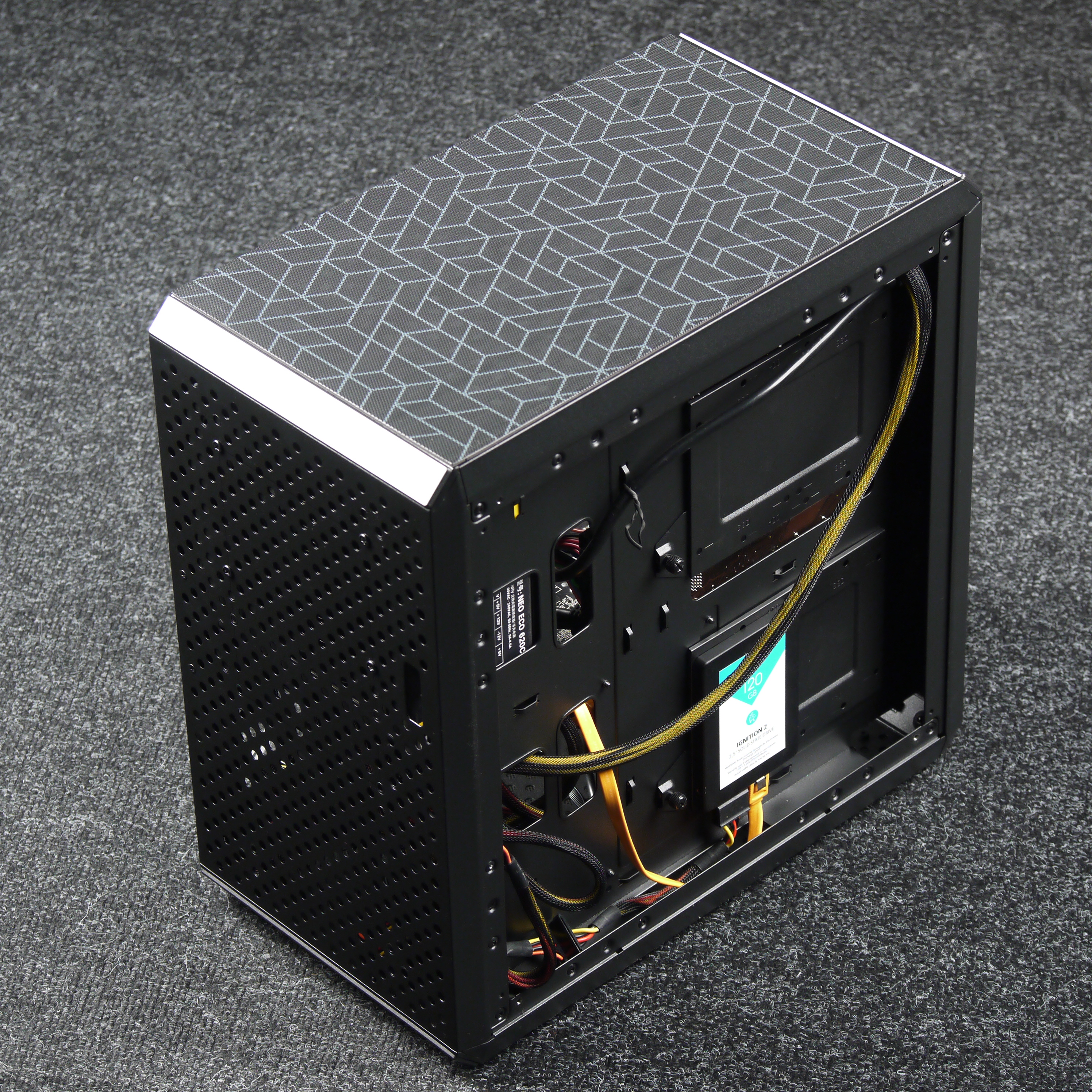

Для накопителей предусмотрены два быстросъемных контейнера в виде монтажных пластин, которые установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за выступ. Контейнеры дополнительно фиксируются винтами с накатной головкой. В данном случае контейнеры универсальные, они позволяют установить один диск 3,5″ или два диска 2,5″ на каждую пластину на выбор. Каких-либо амортизирующих элементов тут не предусмотрено.

При большом желании можно подумать об установке накопителя на переднюю панель, так как монтажных отверстий там в избытке.

Максимальное количество накопителей 3,5″ 2
Максимальное количество накопителей 2,5″ 4
Количество накопителей в передней корзине
Количество накопителей с лицевой стороны основания для системной платы
Количество накопителей с обратной стороны основания для системной платы 4×2,5″ или 2×3,5″

Других мест для накопителей тут нет. Таким образом, в корпусе можно разместить четыре накопителя формата 2,5 дюйма, два накопителя формата 3,5″ или же 1×3,5″ и 2×2,5″.

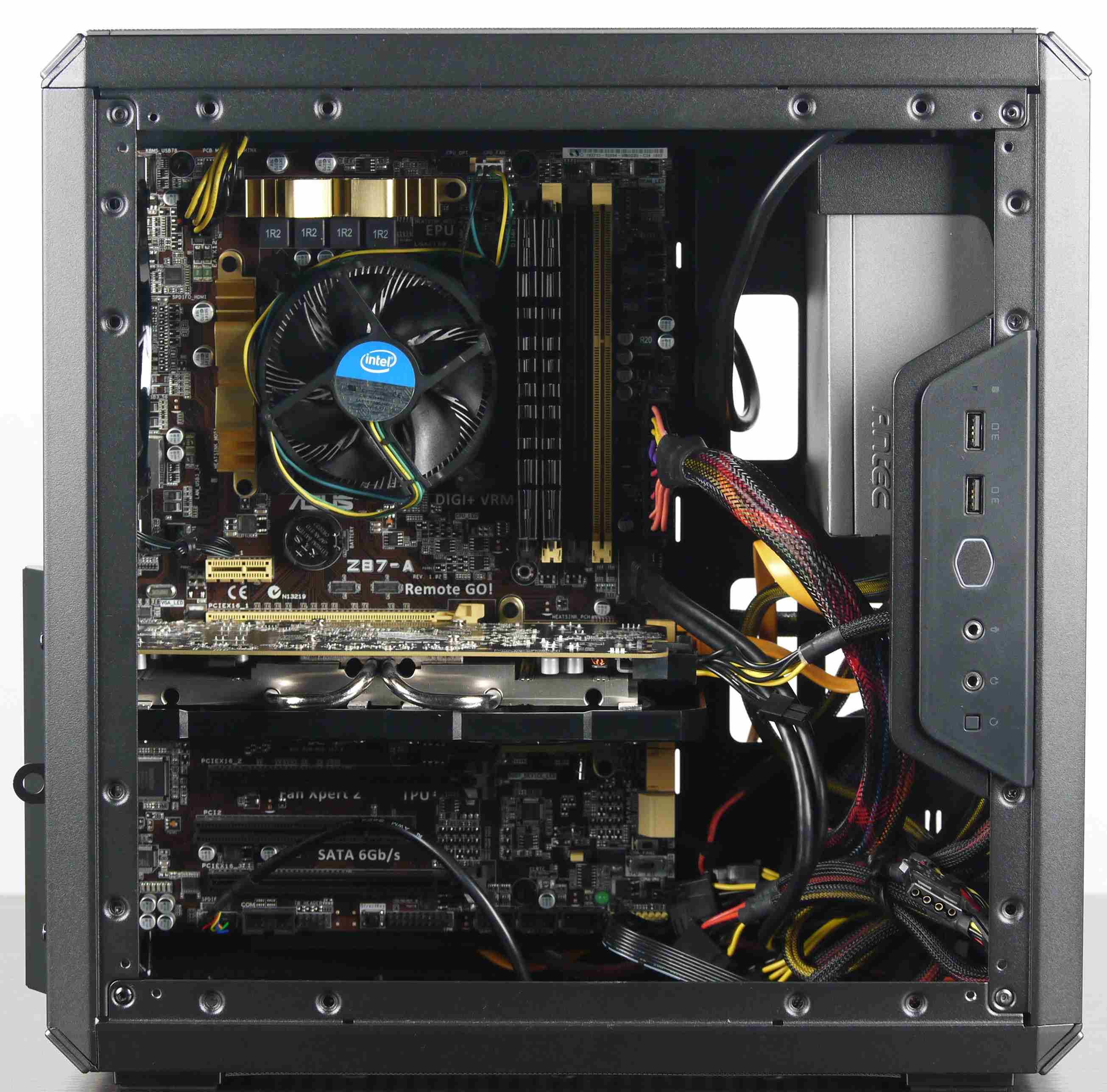

Сборка системного блока

Каждая из двух боковых панелей фиксируется одинаково: при помощи четырех винтов с накатной головкой, которые вкручиваются с лицевой стороны панели. Не сказать, что это самый удобный вариант, особенно при вертикальном размещении корпуса, но в целом особых нареканий нет. Такой вариант довольно часто встречается у разных производителей.

С учетом особенностей конструкции корпуса, сборку лучше начать с установки блока питания, так как процедура эта не очень простая.

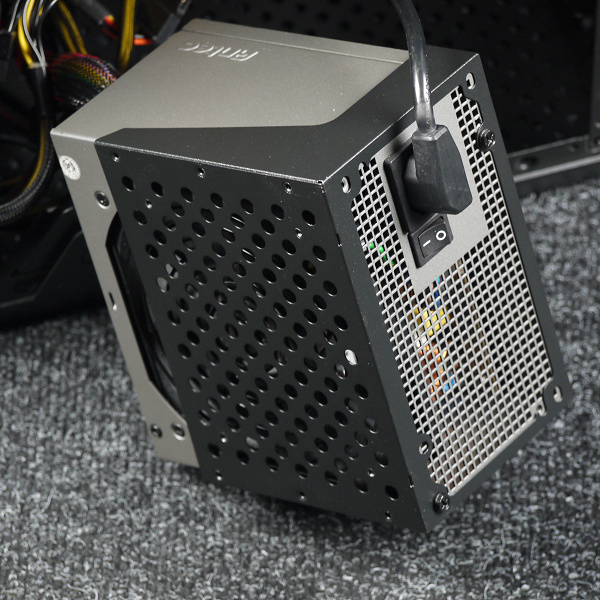

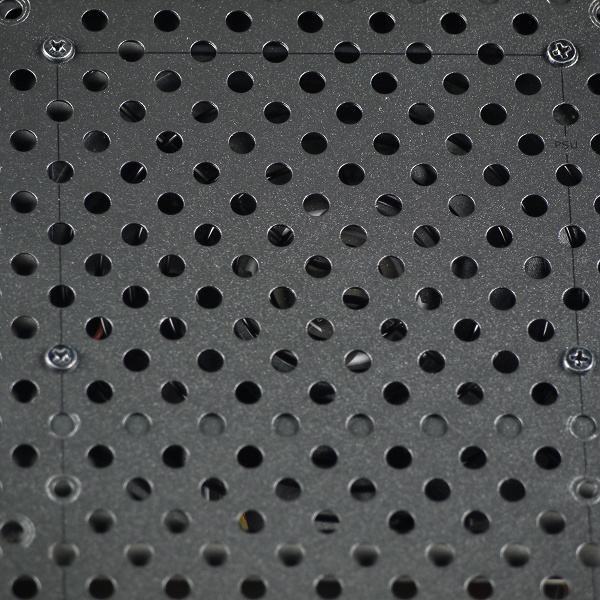

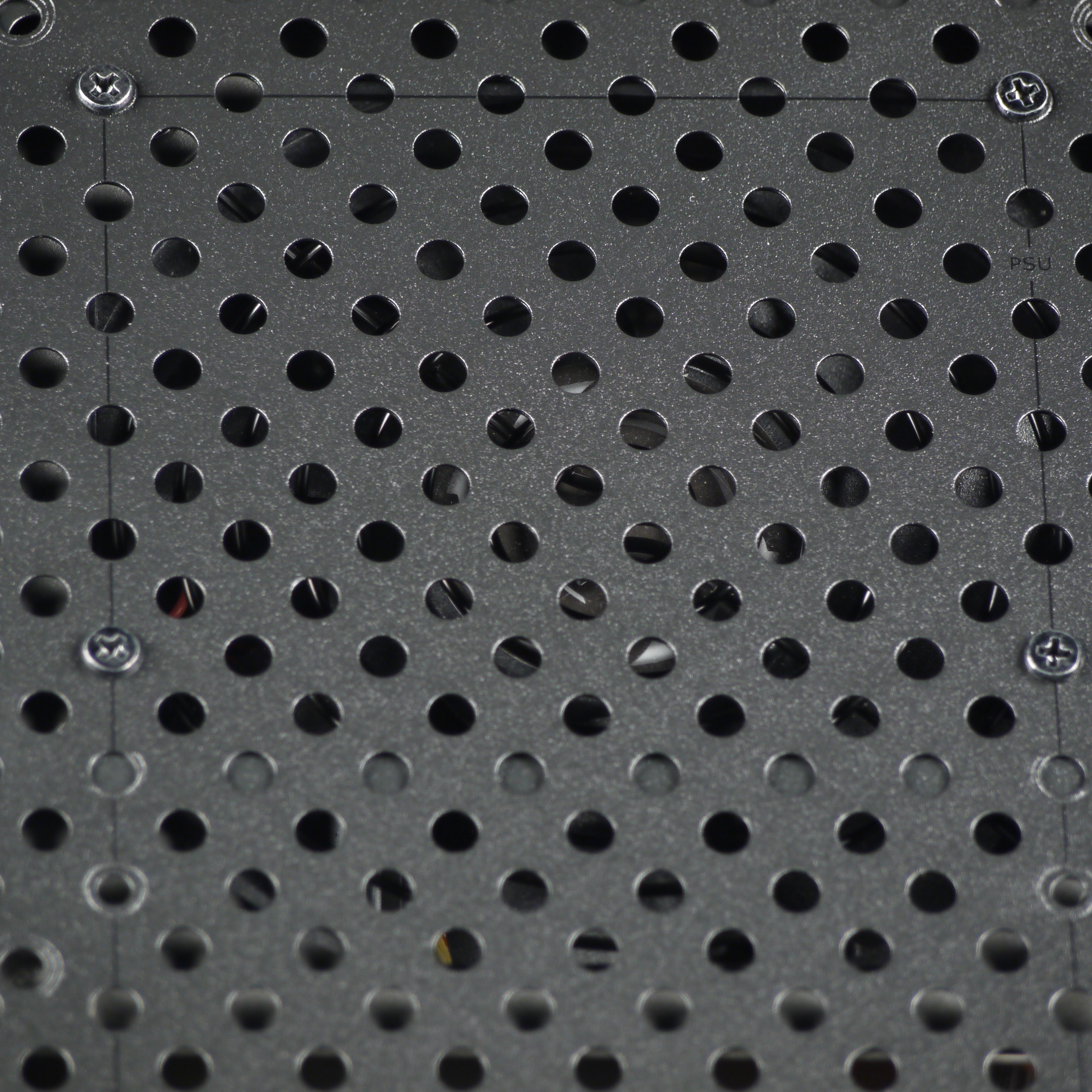

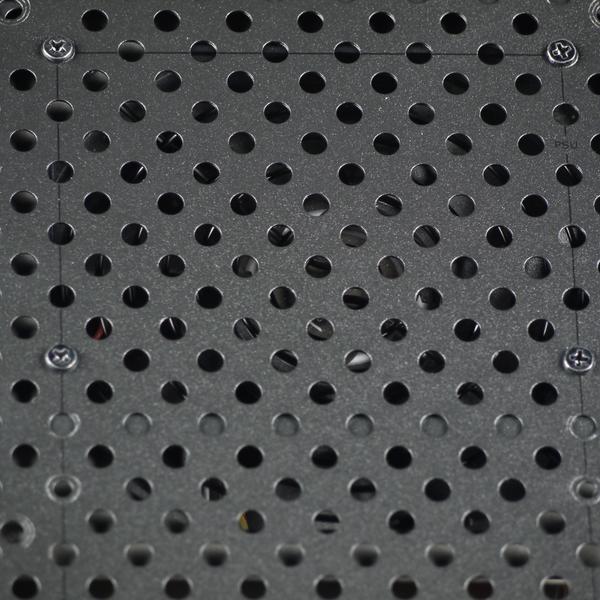

Для этого нужно открутить четыре винта с лицевой стороны передней панели и снять монтажный контейнер, куда прикручивается блок питания, а затем собрать всю конструкцию в обратном порядке. Предусмотрена двухсторонняя установка БП: вентилятором внутрь или к передней стенке корпуса.

Как многие уже догадались, блок питания желательно предпочесть стандартной длины (140 мм) и со съемными проводами, чтобы минимизировать их количество, поскольку убирать неиспользуемые провода тут особо и некуда. Также нужно не забыть подключить провод питания к БП сразу при установке его в корпус.

Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы шириной 244 мм, что удобно. Правда, процесс вкручивая винтов несколько усложняет монтажная панель для блока разъемов, которая проходит по периметру боковой стенки, так как ее наличие не позволяет вставлять отвертку строго вертикально.

В корпус можно установить процессорный кулер высотой до 160 мм: расстояние от основания для системной платы до противоположной стенки составляет около 175 мм.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 160
Глубина отсека системной платы 175
Глубина отсека для прокладки проводов 25
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 40
Расстояние от платы до верхней стенки шасси 40
Длина основной видеокарты 310
Длина дополнительной видеокарты 310
Длина блока питания 160
Ширина системной платы 244

Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях лепестковые мембраны отсутствуют.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 310 мм. Установку видеокарты большего размера затрудняют провода, выходящие из блока питания. При длине БП свыше 160 мм размер видеокарты не должен превышать 270 мм.

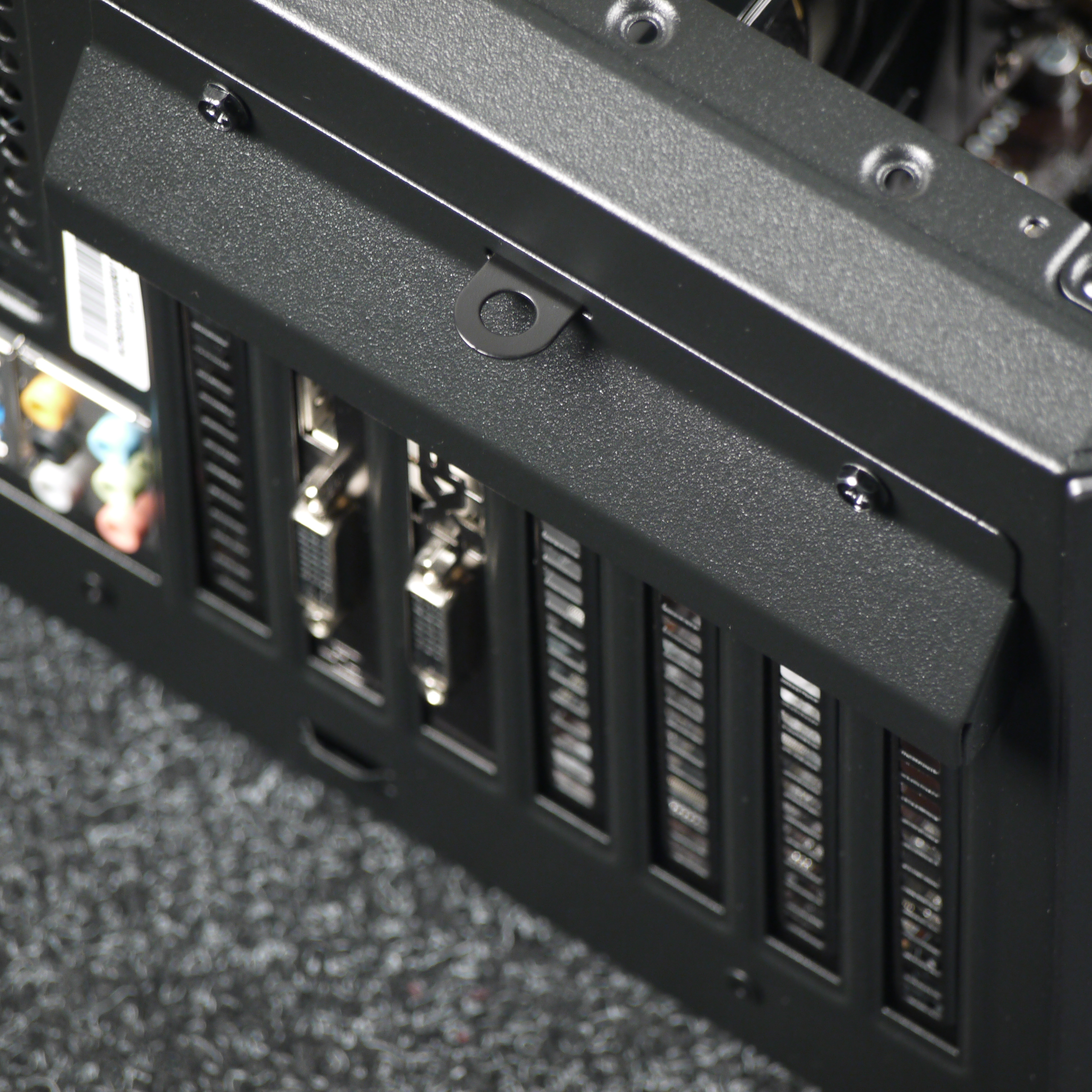

Система фиксации карточек тут самая обычная — крепление на винтах снаружи корпуса с индивидуальной фиксацией винтом и общей прижимной планкой на двух винтах под крестовую отвертку. Все заглушки для плат расширения съемные, фиксируются одним винтом под крестовую отвертку.

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — двухконтактными и одноконтактными разъемами.

Акустическая эргономика

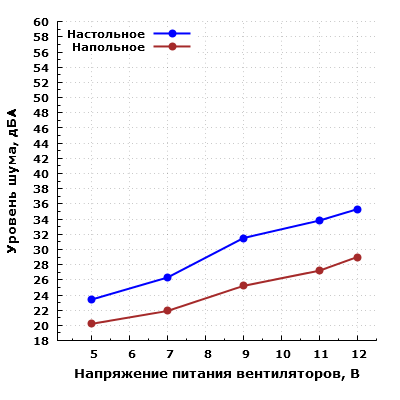

Уровень шума системы охлаждения изменяется от 23.4 до 35,3 дБА. При питании единственного штатного вентилятора напряжением 5 В уровень шума находится на минимально заметном уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (26,3 дБА) до среднего (33,8 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения весьма далек от пороговых 40 дБА и находится в комфортном диапазоне для большинства пользователей.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при питании вентилятора от 5 В, а при питании от 12 В — как пониженный для жилого помещения в дневное время суток.

Итоги

Корпус предназначен как для вертикальной, так и для горизонтальной установки, но в обоих случаях есть свои недостатки. В случае горизонтального размещения два самых ощутимых — это: пластиковая верхняя стенка, на которую нельзя поставить монитор, а также блок разъемов, который в случае горизонтального размещения, оказывается на верхней панели, что не очень удобно. Так что тут вариант с двумя стальными стенками выглядел бы предпочтительнее. Да и блок разъемов можно было бы сделать выносным, так как тут он все равно съемный.

Если рассматривать вариант вертикальной установки, то блок разъемов на боковой стенке у не самого маленького корпуса все равно выглядит довольно спорно, потому что под стол такой корпус не поставишь, его нужно ставить на стол, а если он будет стоять около монитора, то оборудование, вставленное в порты на этом блоке, будет мешать при работе.

Таким образом, Cooler Master MasterBox Q500L будет актуален для тех, кому во что бы то ни стало нужна плата формата ATX, а корпус требуется минимальной высоты.

В целом это весьма специфический продукт, который предназначен для нишевой аудитории.

12 сентября 2019 Г.
