Мы продолжаем серию материалов, посвященных максимально доступным корпусам. На этот раз к нам попал продукт компании Cooler Master — MasterBox MB600L V2.

Данная модель существует в четырех модификациях: две имеют стеклянную стенку, другие две — стальную, также разница заключается в наличии или отсутствии посадочного места под оптический привод формата 5,25 дюйма. Таким образом, явно прослеживается позиционирование корпуса не только для домашнего, но и для офисного использования.

Модификация Стенка ODD
MB600L2-KGNN-S00 стекло нет
MB600L2-KNNN-S00 сталь нет
MB600L2-KG5N-S00 стекло есть
MB600L2-KN5N-S00 сталь есть

К нам на тест поступила модель MB600L2-KGNN-S00 со стеклянной стенкой и без посадочного места под привод.

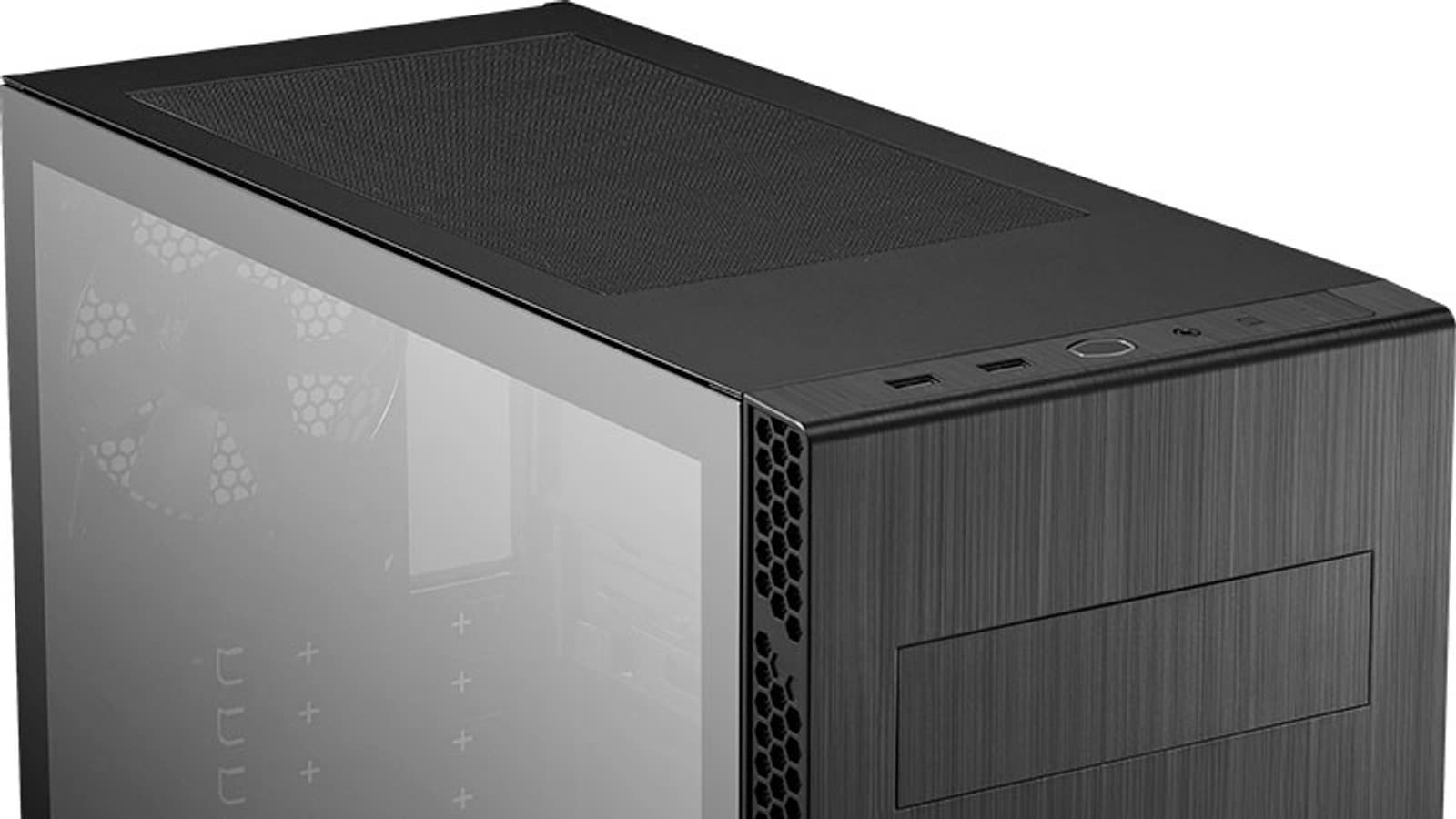

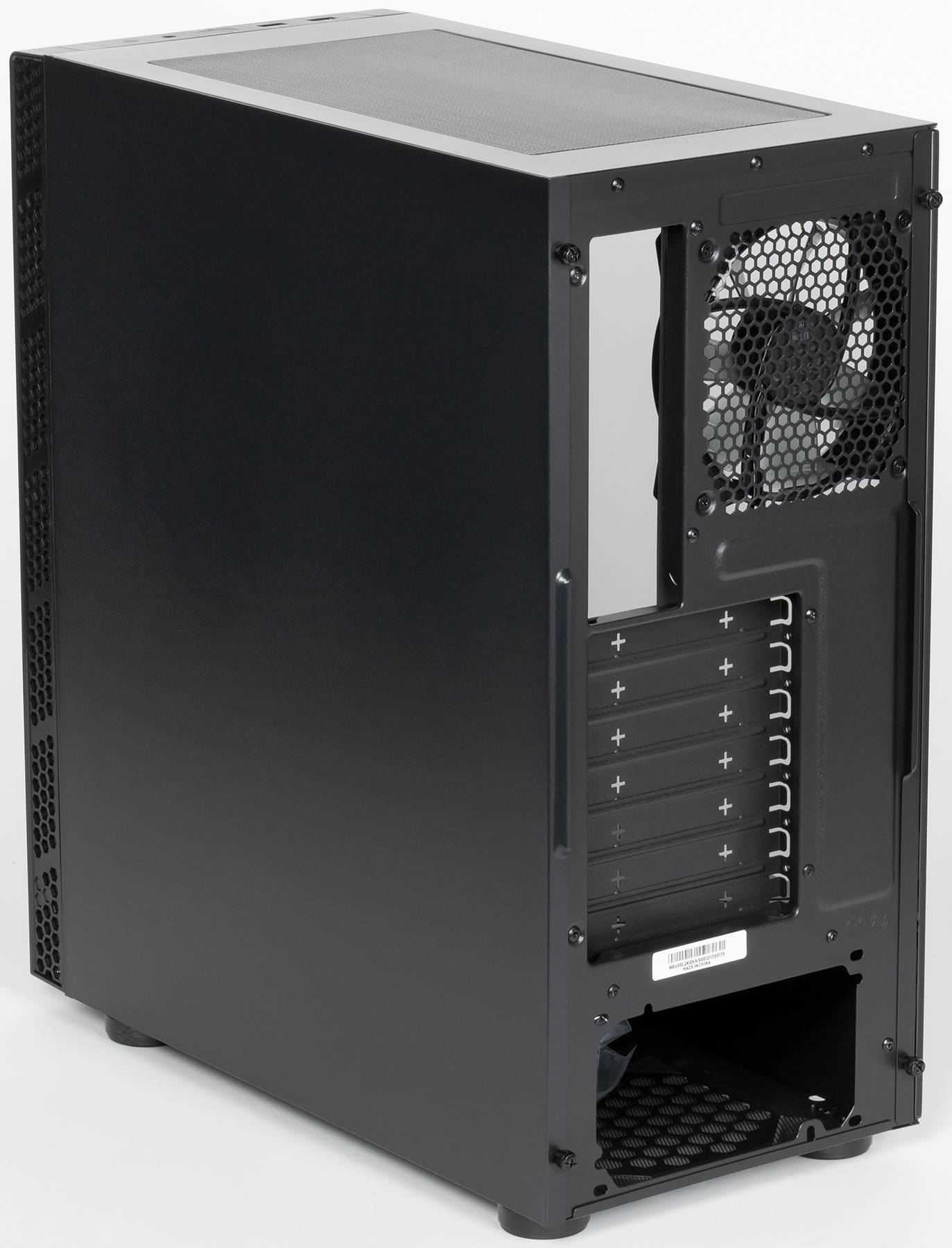

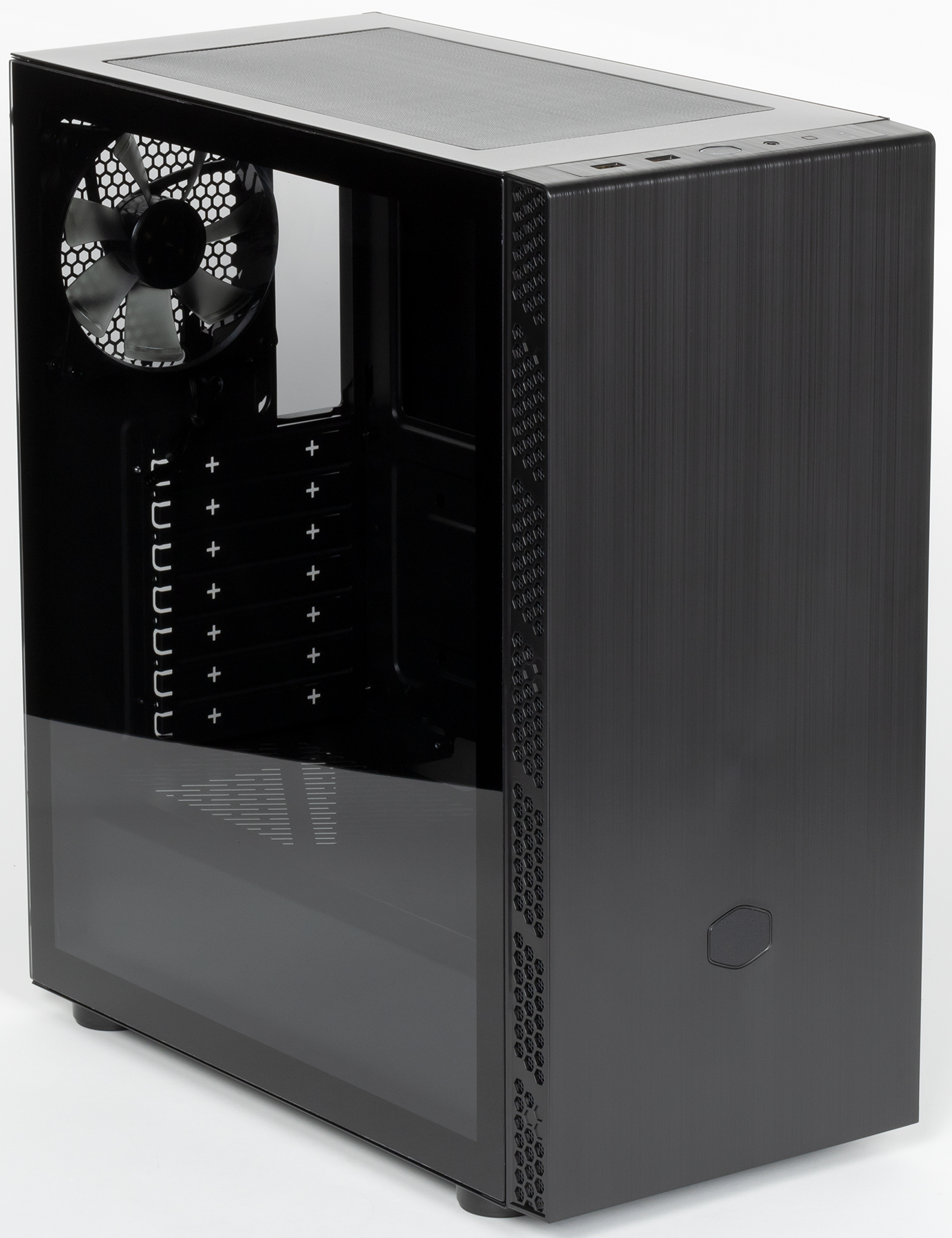

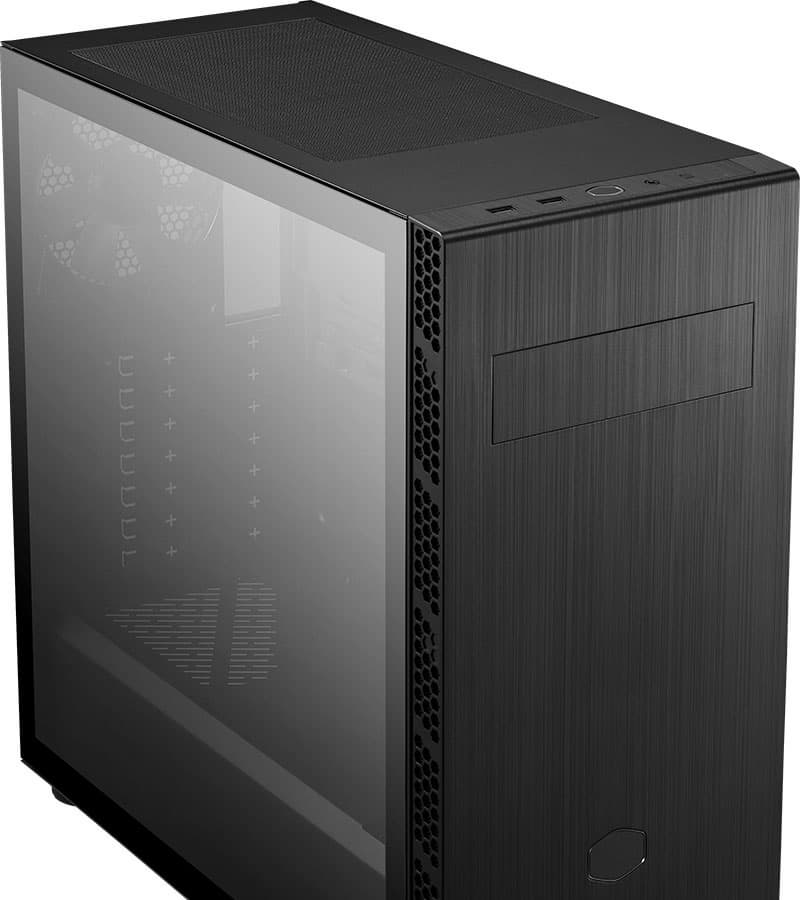

Дизайн вполне классический: черный параллелепипед с глухими стенками и глухой передней панелью, в которой предусмотрены небольшие вентиляционные отверстия по бокам и снизу.

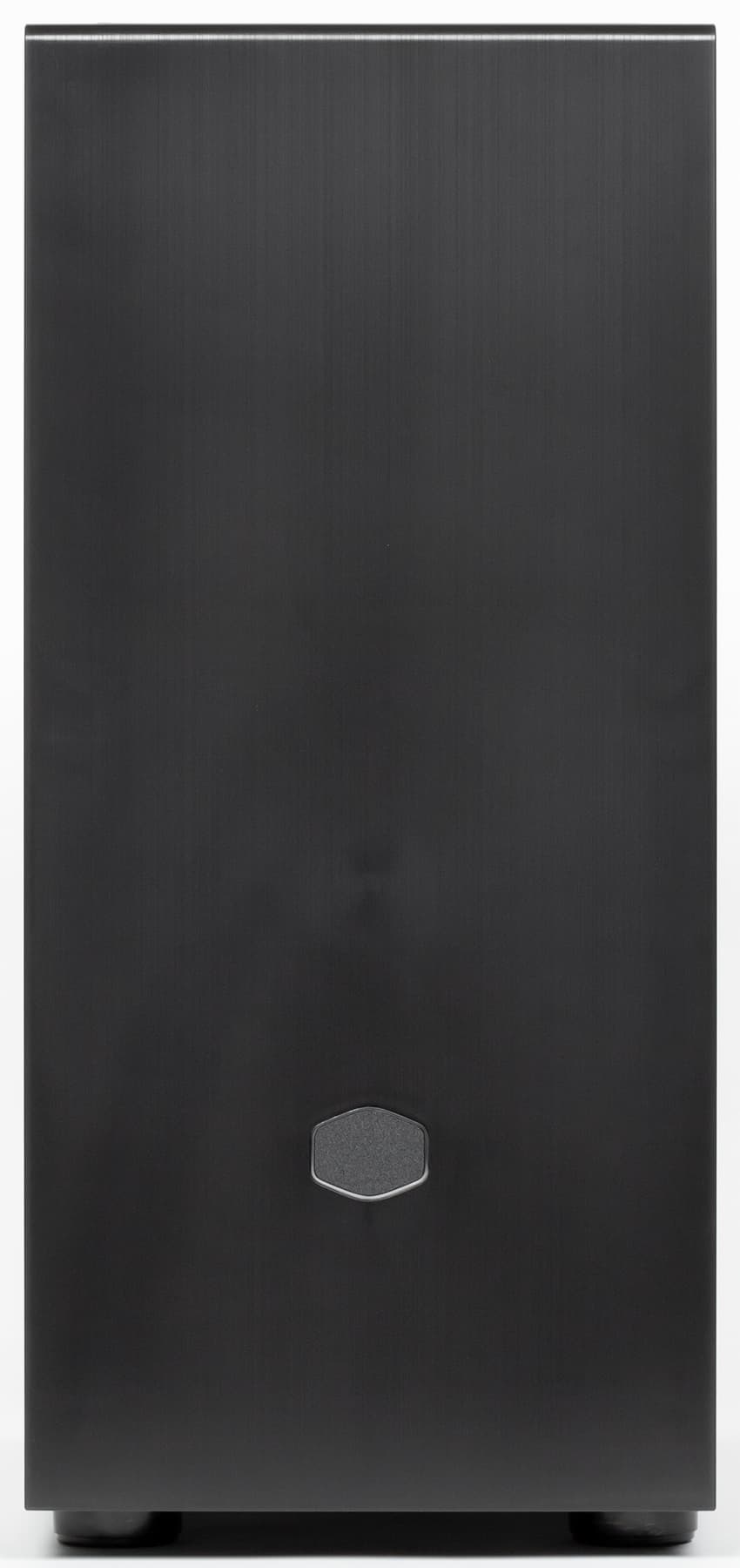

Удачно смотрится оформление передней панели, стилизованное под фрезерованный алюминий. Для дешевого корпуса это, наверное, самый удачный вариант. Впрочем, и для недешевого тоже вариант неплохой.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″ (но он есть у другой модификации этой модели), а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. При желании его можно снять, открутив винт.

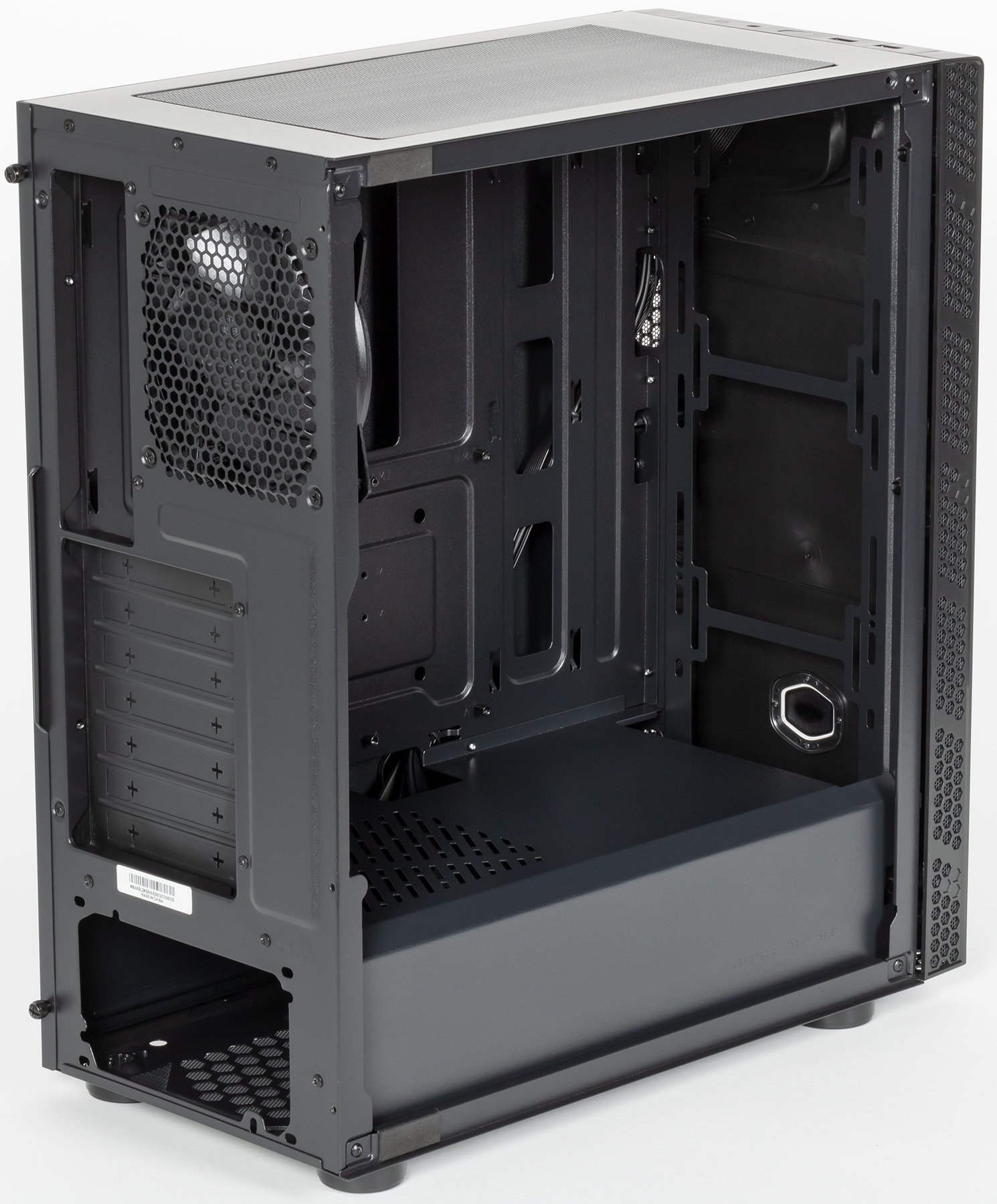

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Кожух закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Также этот кожух исполняет роль своеобразного элемента жесткости, обеспечивая дополнительную фиксацию основания для системной платы с нижней стороны.

Посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют, хотя существует модификация данного корпуса с посадочным местом для оптического привода. В целом компоновка вполне типовая для современных решений, никаких заметных особенностей у нашей модификации нет, но стоит отметить, что шасси относительно короткое — всего около 370 мм, если не считать винты и верхнюю стенку.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

  Спереди Сверху Сзади Справа Слева
Посадочные места для вентиляторов 3×120 мм/2×140 мм 2×120/140 мм 1×120 мм нет нет
Установленные вентиляторы нет нет 1×120 мм нет нет
Посадочные места для радиаторов 360/280 мм 240 мм (со стандартной памятью) 120 мм нет нет
Фильтр штамповка штамповка нет нет нет

В комплект входит один вентилятор типоразмера 120 мм (1300 об/мин), который установлен сзади. Вентилятор имеет стандартный трехконтактный разъем с возможностью подключения к системной плате с управлением питающим напряжением.

В корпусе можно установить до двух радиаторов, один из которых может быть типоразмера до 360 мм (спереди).

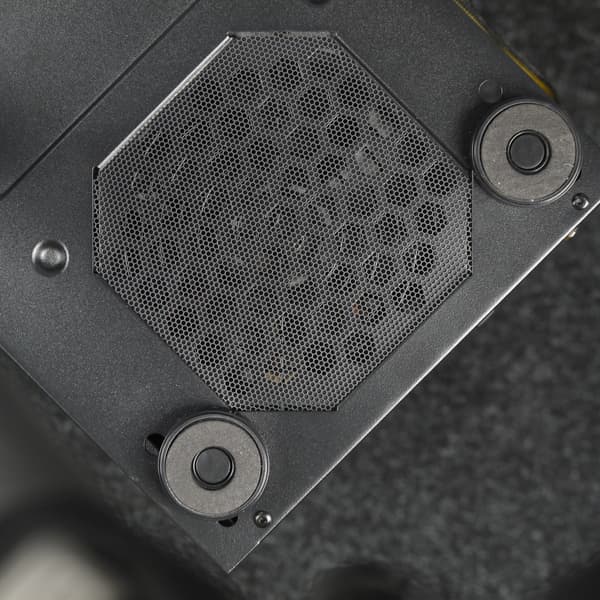

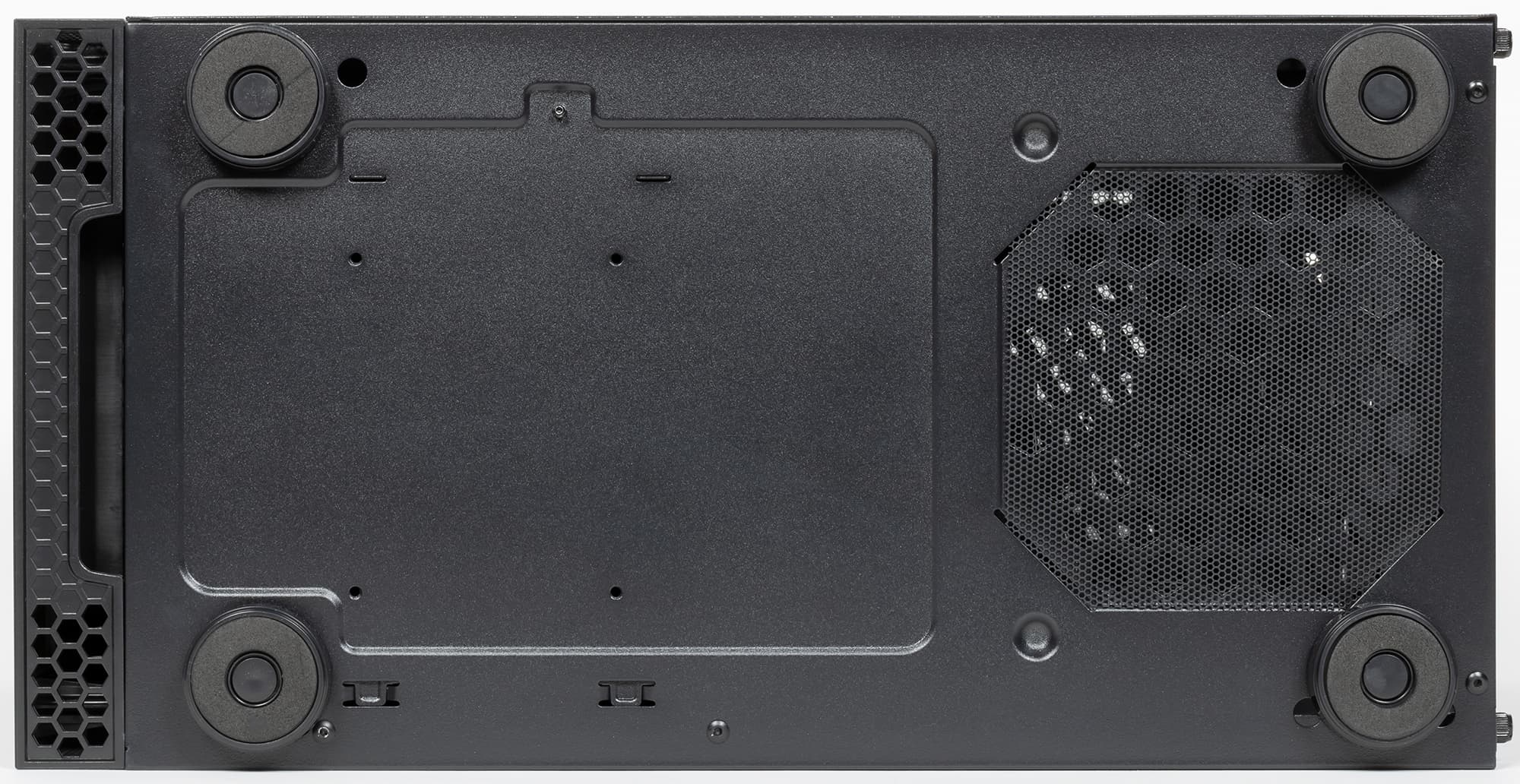

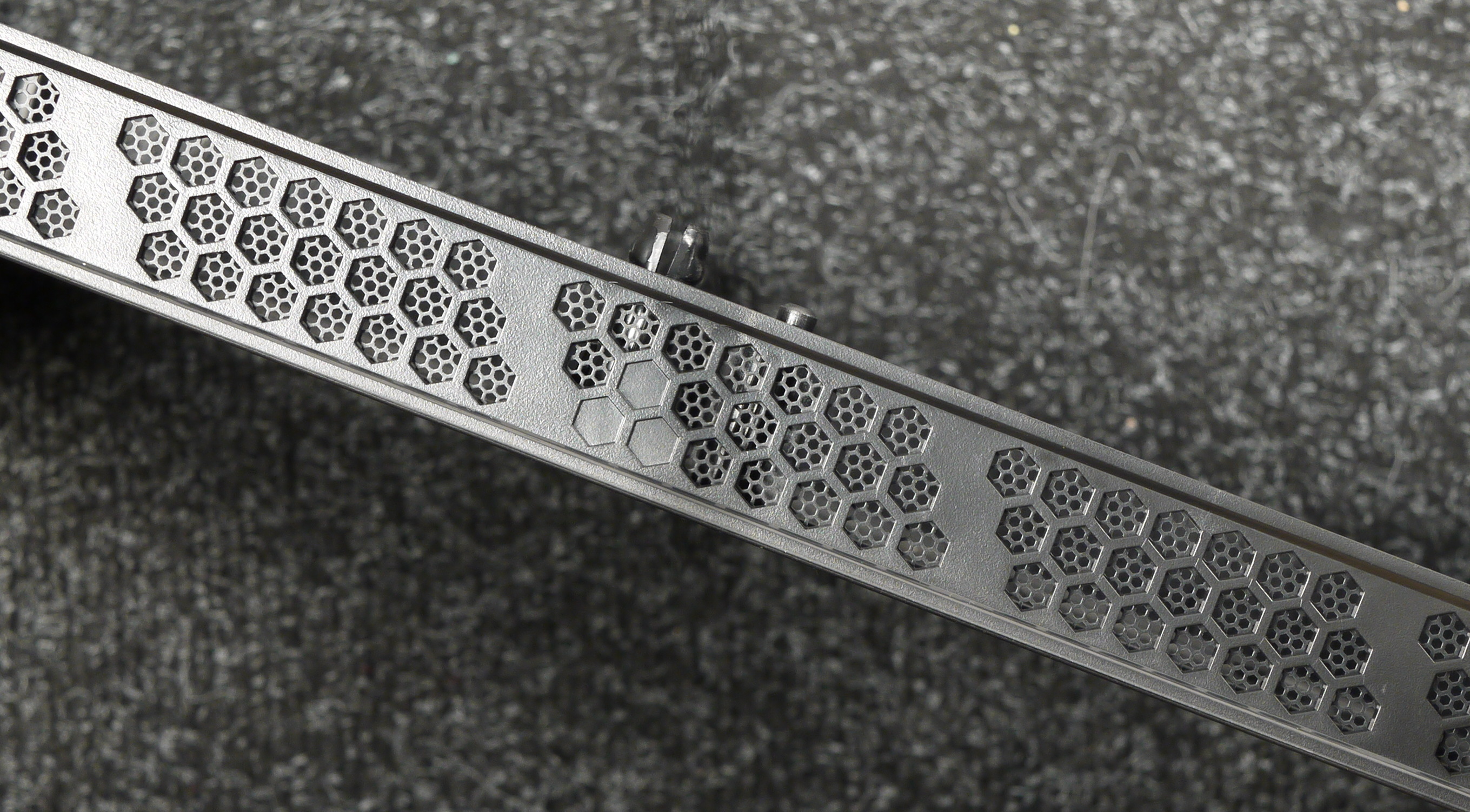

Фильтр под блоком питания выполнен из крупноячеистой сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамки он не имеет. И если снять его на ощупь еще как-то можно, то поставить обратно уже затруднительно. Такой же фильтр есть в районе корзины для дисков. Крепление этого фильтра сделано довольно интересно: он вставляется углами в прорези в днище корпуса, что существенно уменьшает вероятность выпадения фильтра из своего посадочного места при передвижении корпуса по полу.

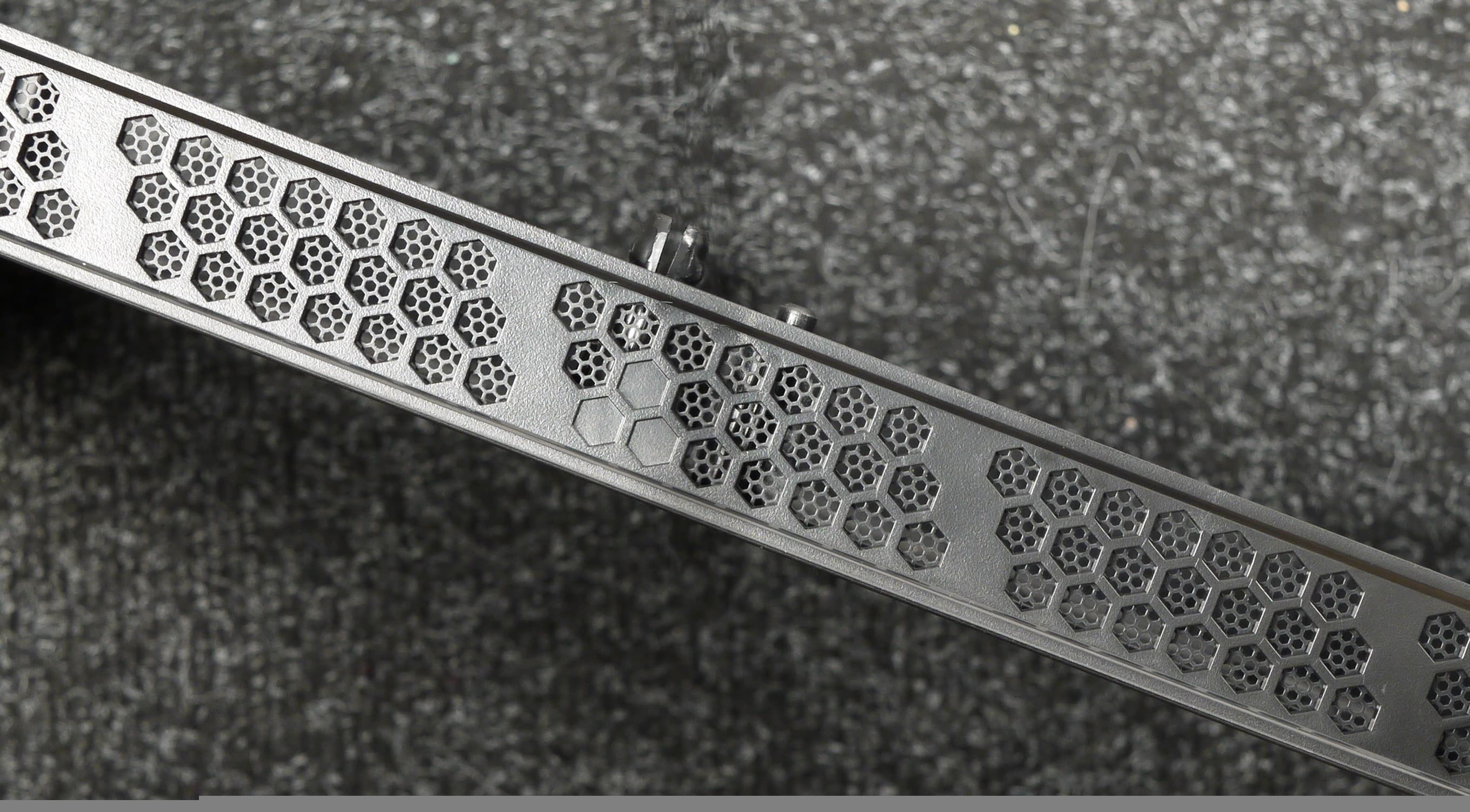

Приточные отверстия, расположенные на торцах передней панели, прикрыты несъемной крупноячеистой сеткой полностью идентичной конструкции.

Для их очистки нужно снимать переднею панель целиком и промывать ее, или же можно воспользоваться пылесосом. Снять только фильтрующие элементы в данном случае нельзя. Никаких электрических соединений, линий питания и связи к передней панели не идет, что удобно.

Отверстия, расположенные на нижнем торце передней панели, не имеют защиты от пыли.

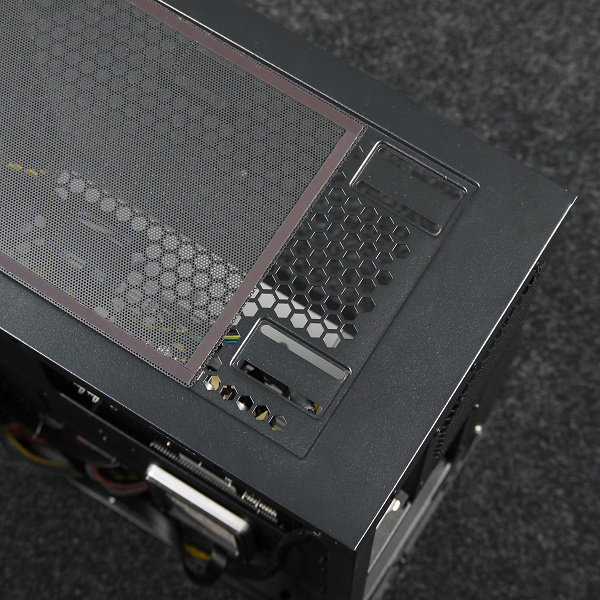

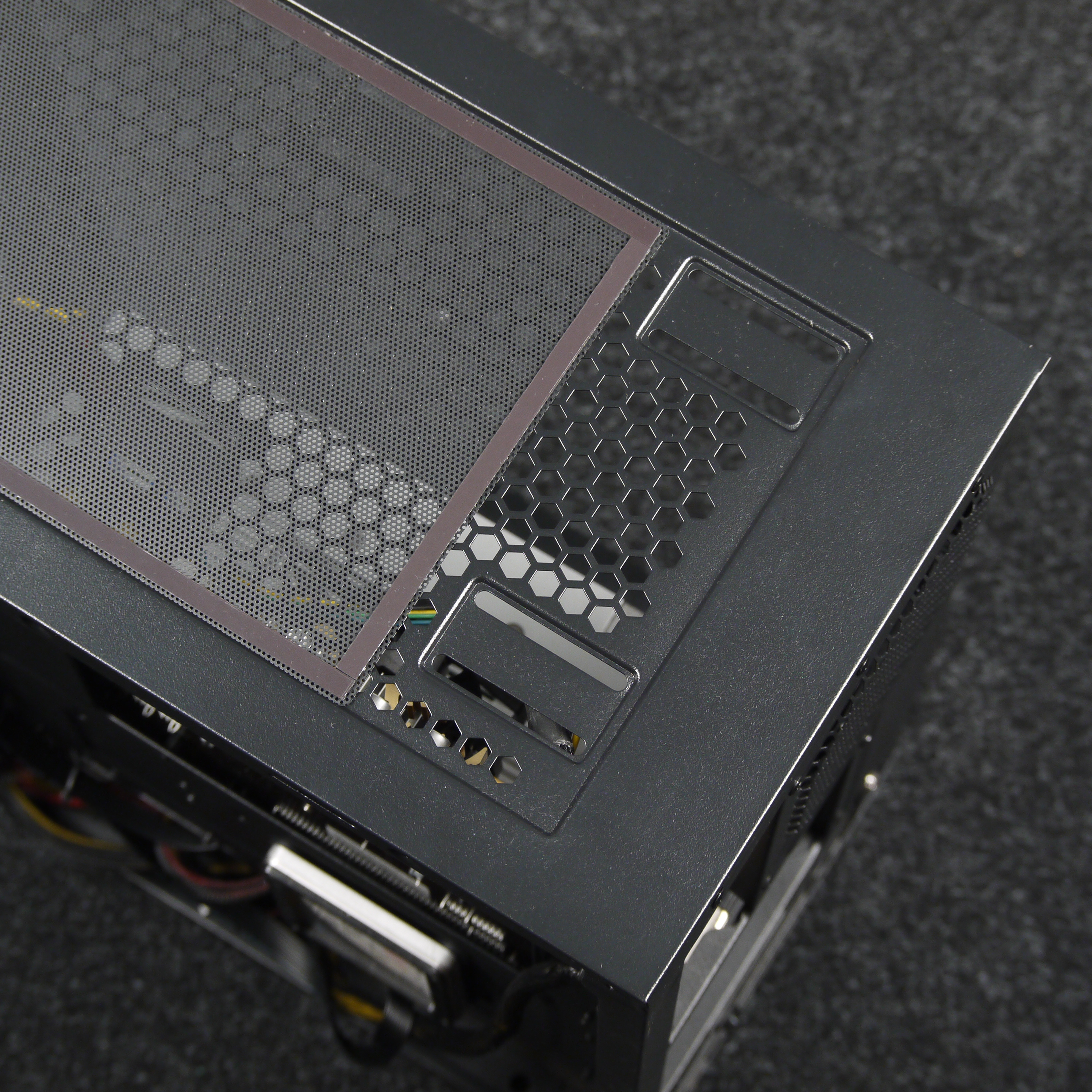

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

В целом защита от проникновения пыли находится на невысоком уровне, так как формально фильтры есть, но их эффективность оставляет желать лучшего.

Конструкция

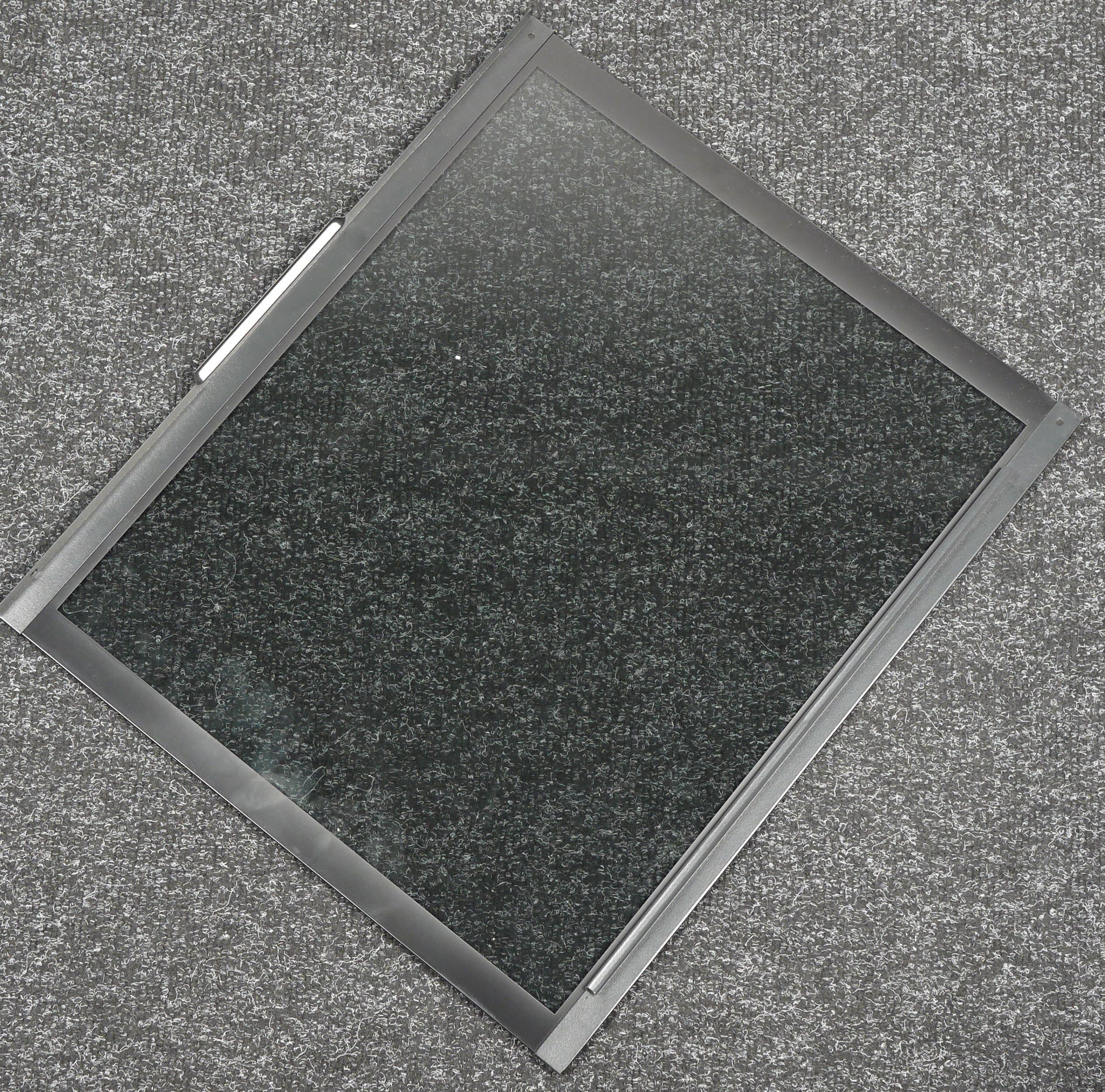

Левая боковая стенка выполнена из закаленного стекла со стальными накладками спереди и сзади. Система крепления — распашного типа: спереди есть зацеп, благодаря которому стенка и фиксируется.

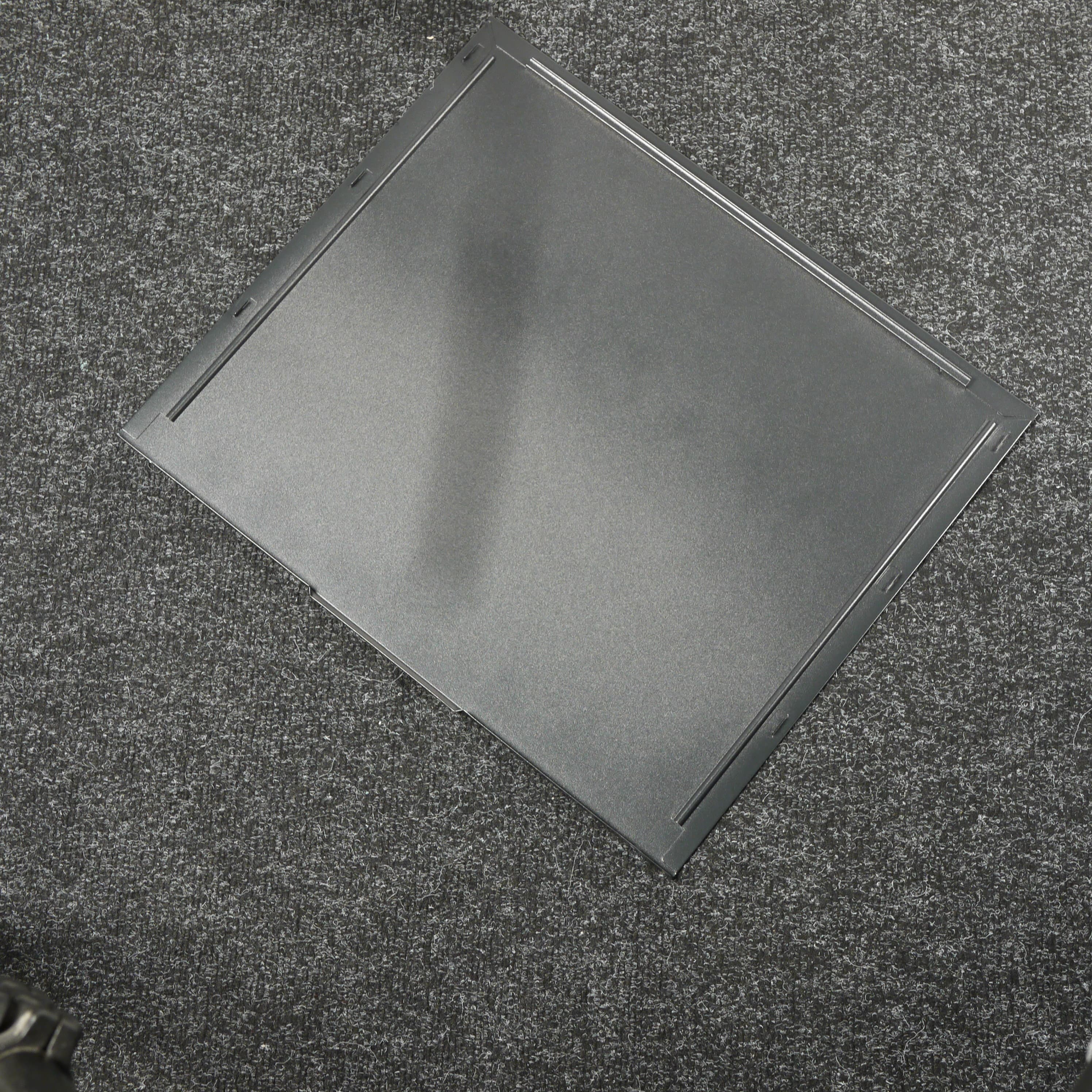

Правая стенка полностью стальная. Система крепления — стандартная пазо-гребенная. В передней части имеется зацеп.

Фиксация обеих стенок осуществляется двумя винтами с накатной головкой.

Шасси используется бюджетное, что особенно заметно при знакомстве с корпусом изнутри. Однако заметны и усилия, направленные на увеличение жесткости конструкции (путем использования деталей специальной формы) и на увеличение удобства при сборке.

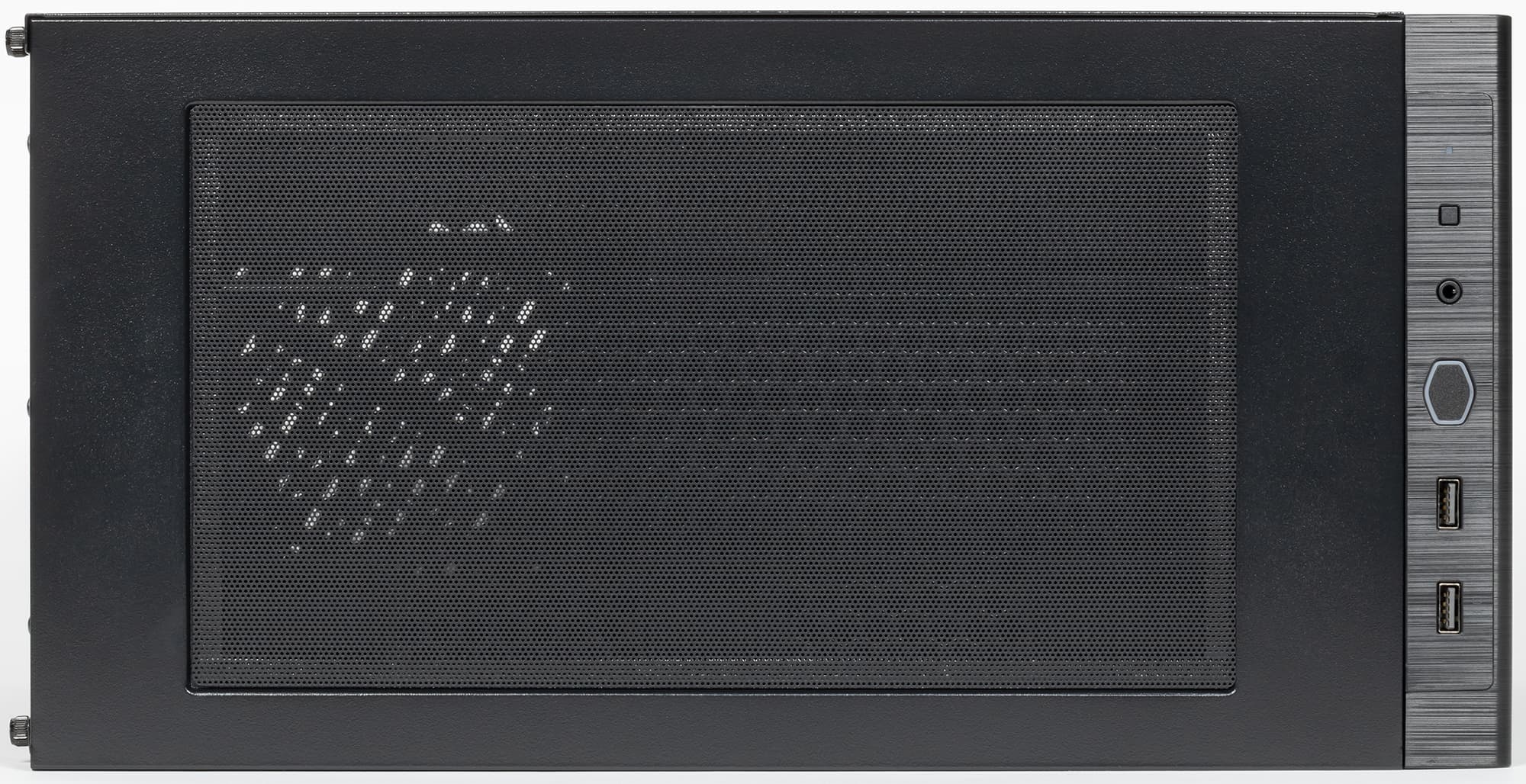

Верхняя панель выполнена из стали, имеется вентиляционная решетка, которую закрывает сверху фильтр.

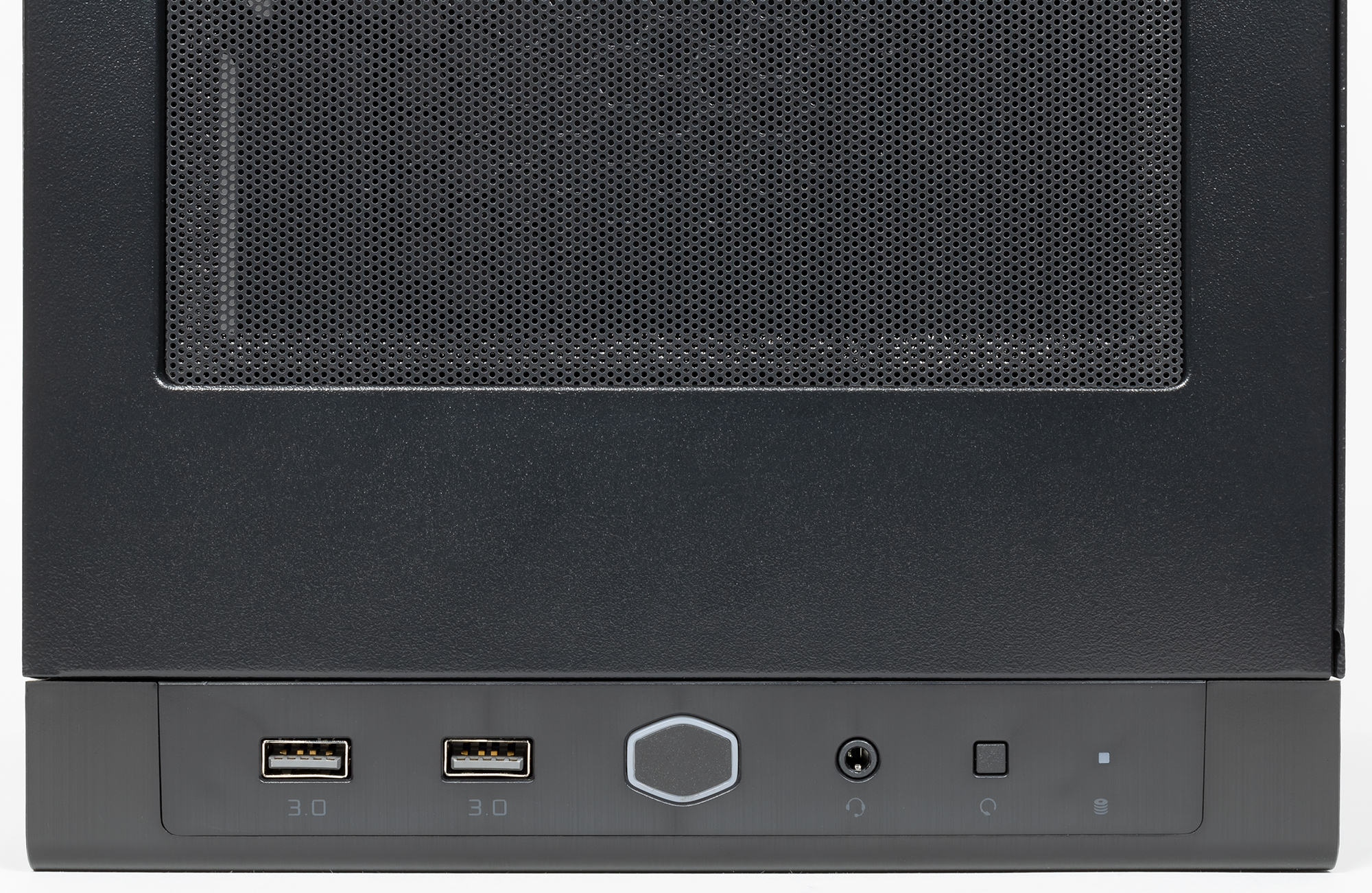

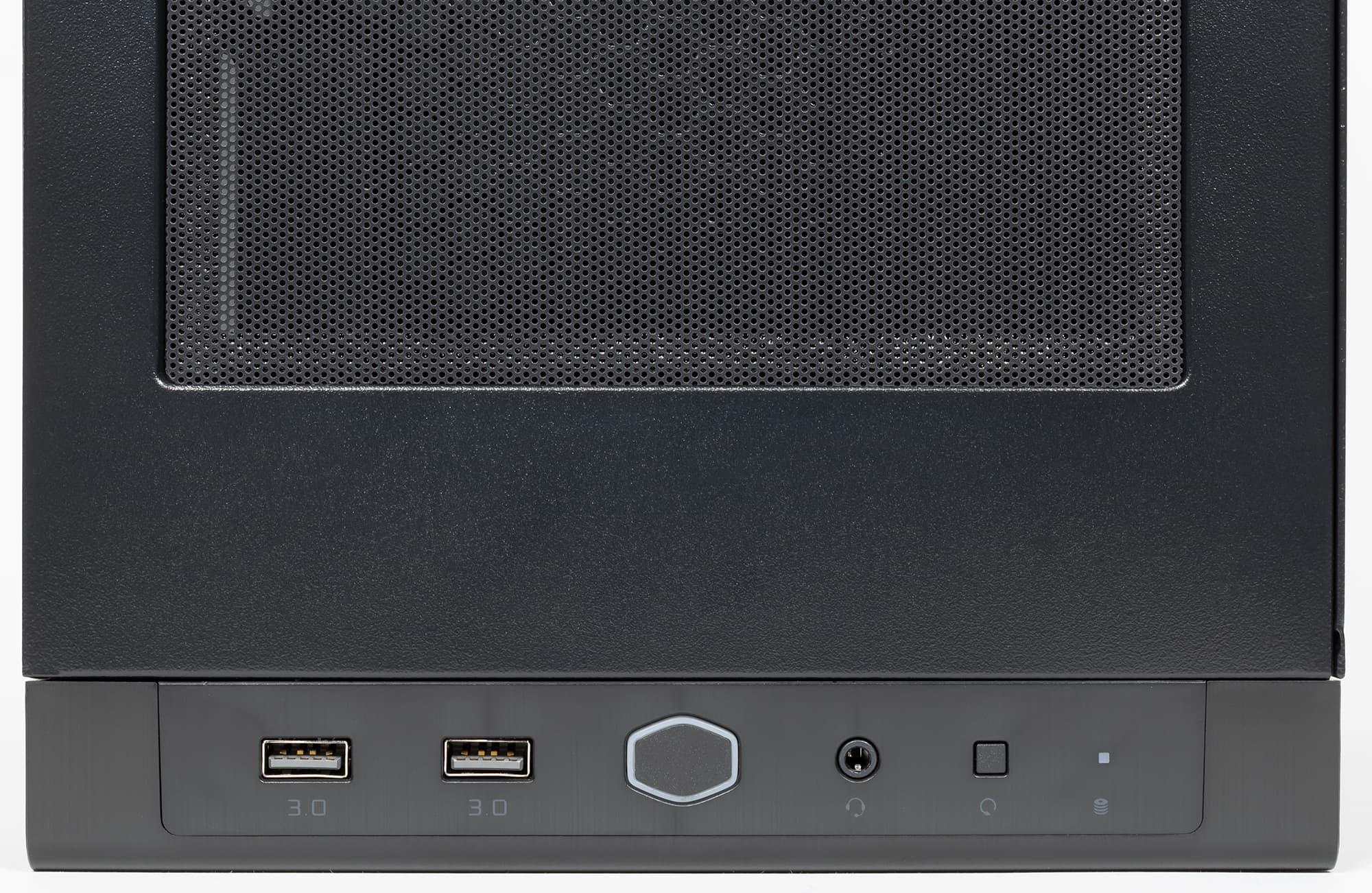

Сверху в передней части корпуса размещены кнопки и интерфейсные порты: два разнесенных друг от друга примерно на 16 мм порта USB 3.0 и комбинированный аудиоразъем для подключения гарнитуры. Разъемов USB все-таки хотелось бы видеть побольше, хотя бы и типа USB 2.0.

Кнопки включения и перезагрузки имеют разные размеры и форму и размещены на достаточном расстоянии друг от друга, что удобно. Вокруг кнопки включения имеется опоясывающий индикатор белого цвета. Индикатор активности накопителей (тоже белого цвета) размещен рядом с кнопкой перезагрузки в правой части.

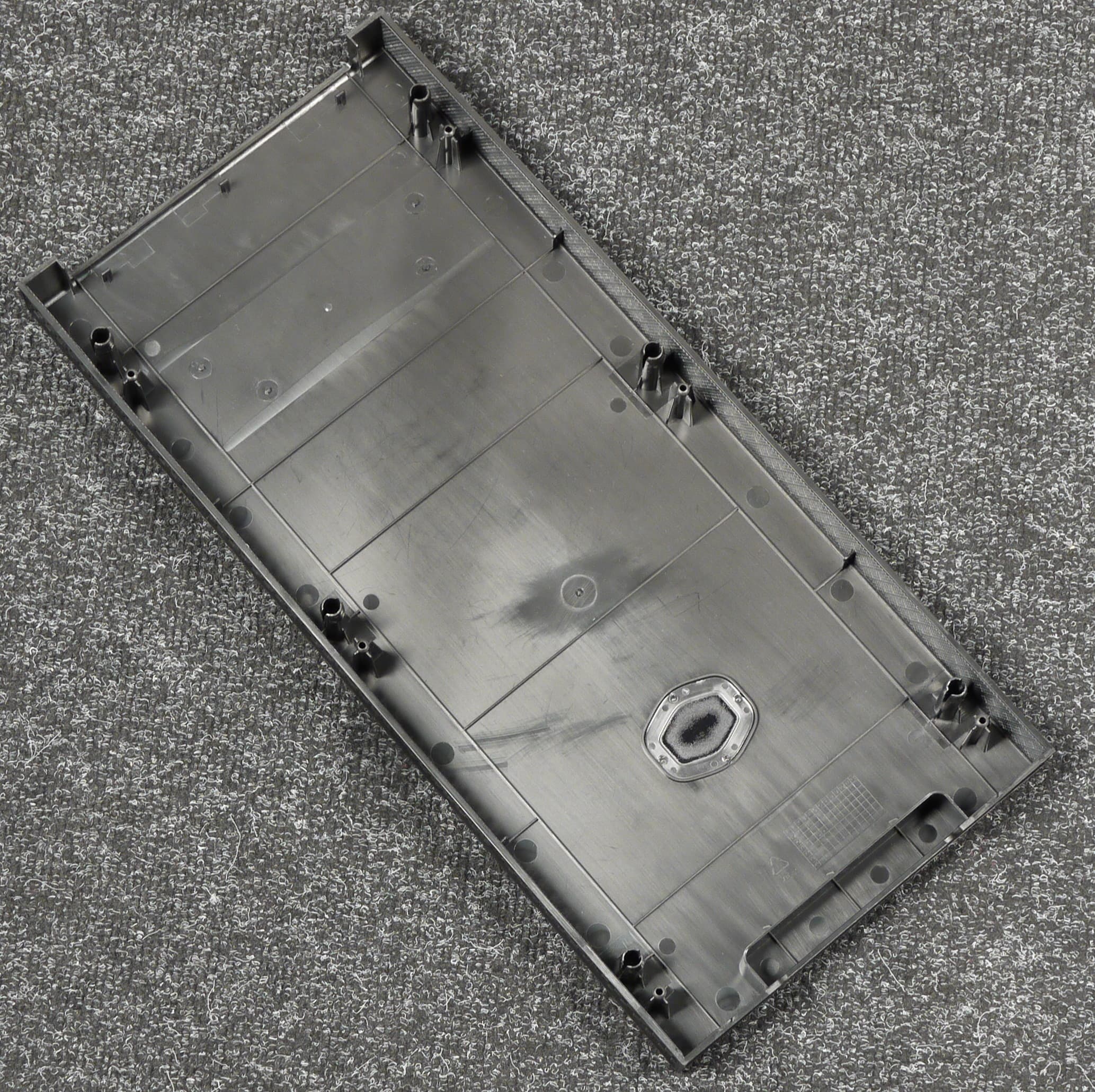

Несущая часть передней панели выполнена из пластика, который окрашен в массе, что подразумевает долговременную эксплуатацию без заметной деградации внешнего вида данной детали. Этому же способствует и фактура отделки передней панели.

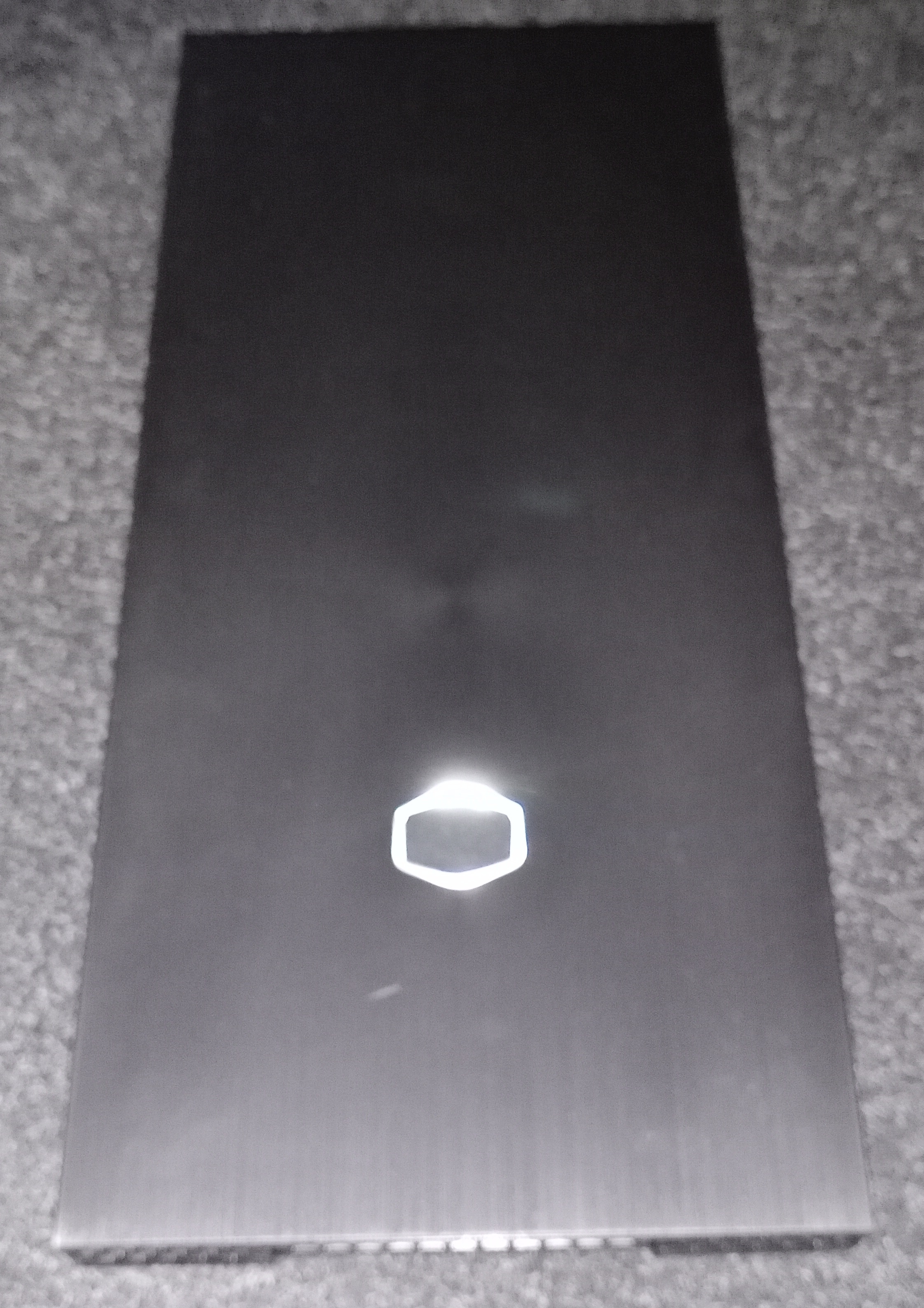

В переднюю панель встроен световод в форме фирменного шестигранника Cooler Master, который, по задумке создателей, должен демонстрировать подсветку при ее наличии. Свет он действительно пропускает.

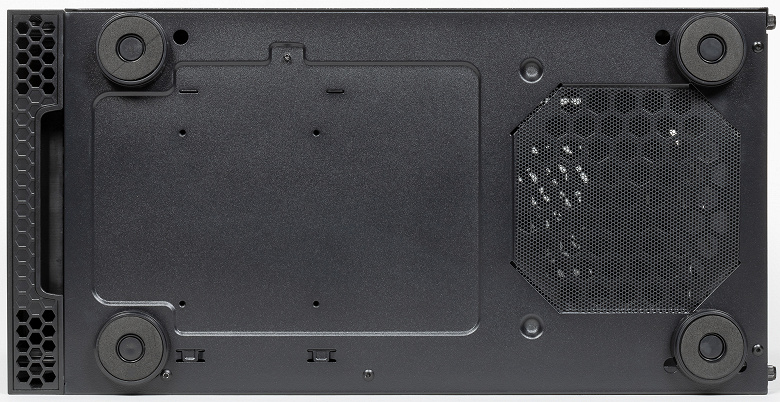

Ножки у корпуса целиком пластиковые, они имеют амортизирующие накладки, выполненные из материала, похожего на пенополиэтилен. Размещены накладки в выемках. Это, конечно, не резина, но лучше, чем ничего.

Накопители

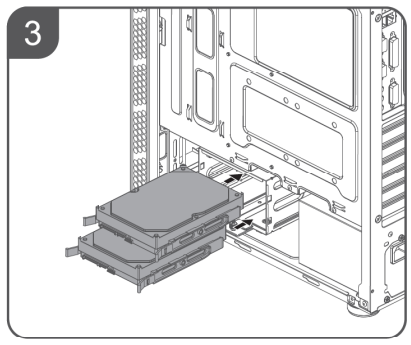

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину. Фиксируется корзина при помощи одного винта и зацепов с противоположной стороны, в принципе она съемная.

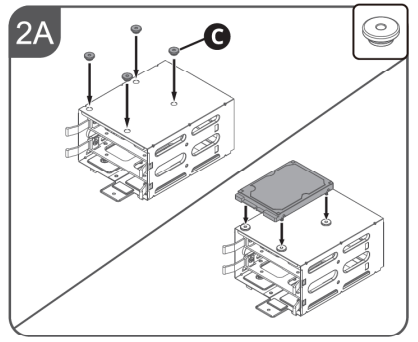

Крепление двух накопителей в корзине осуществляется при помощи салазок, верхний накопитель фиксируется при помощи втулок и штырей. В случае салазок никаких амортизирующих элементов не предусмотрено, если не считать небольшие прокладки из силикона в местах прижатия диска к планке салазок около штыря.

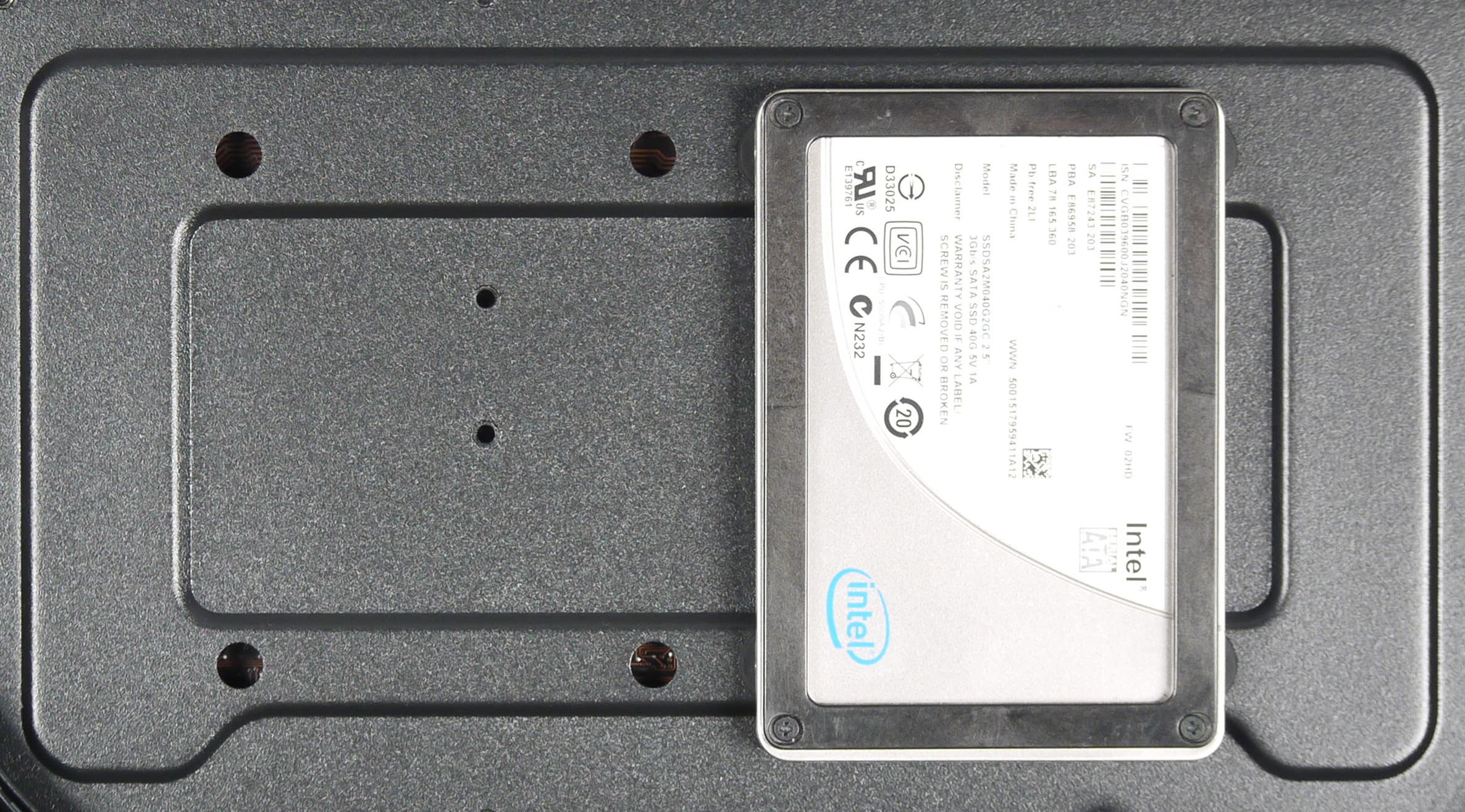

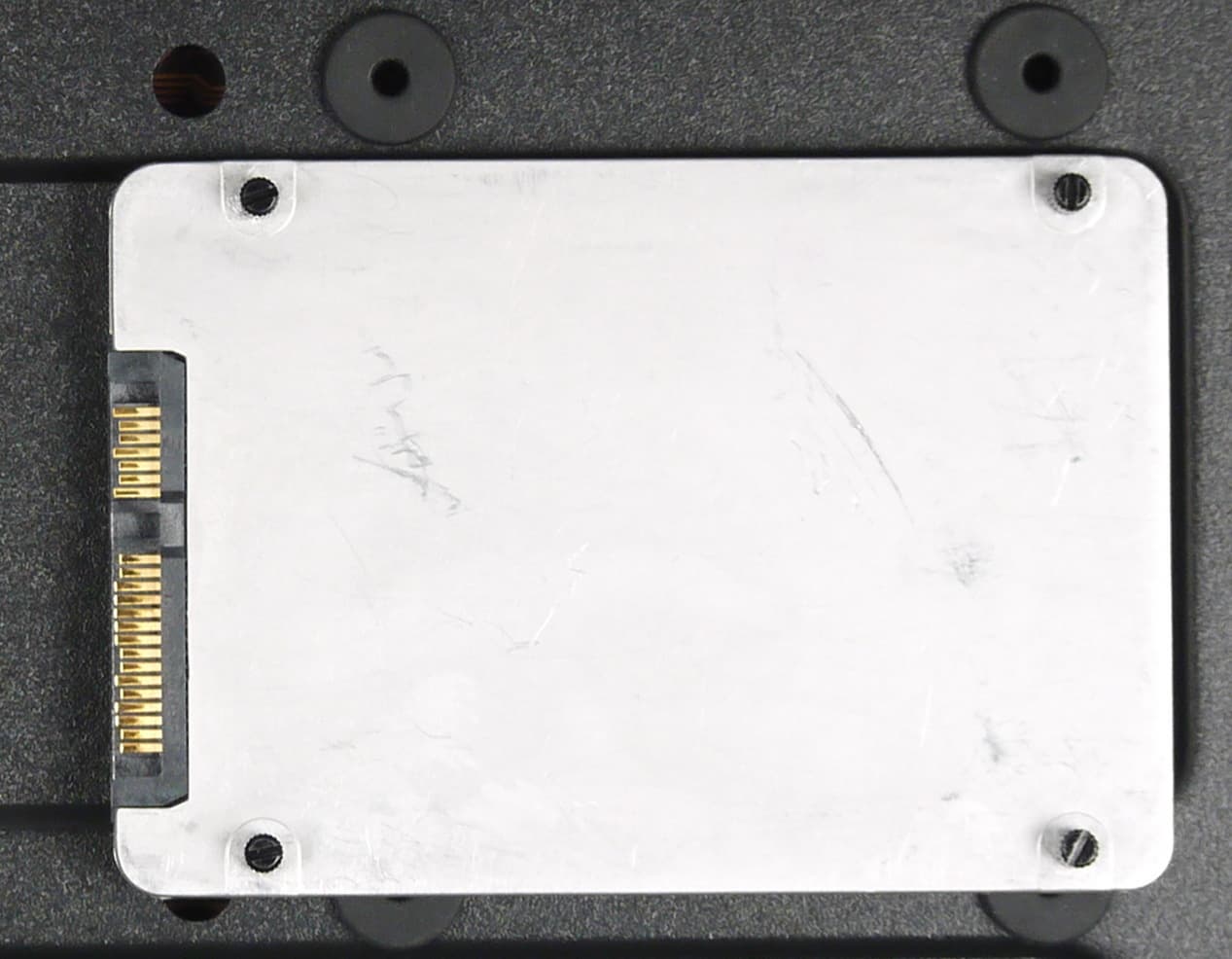

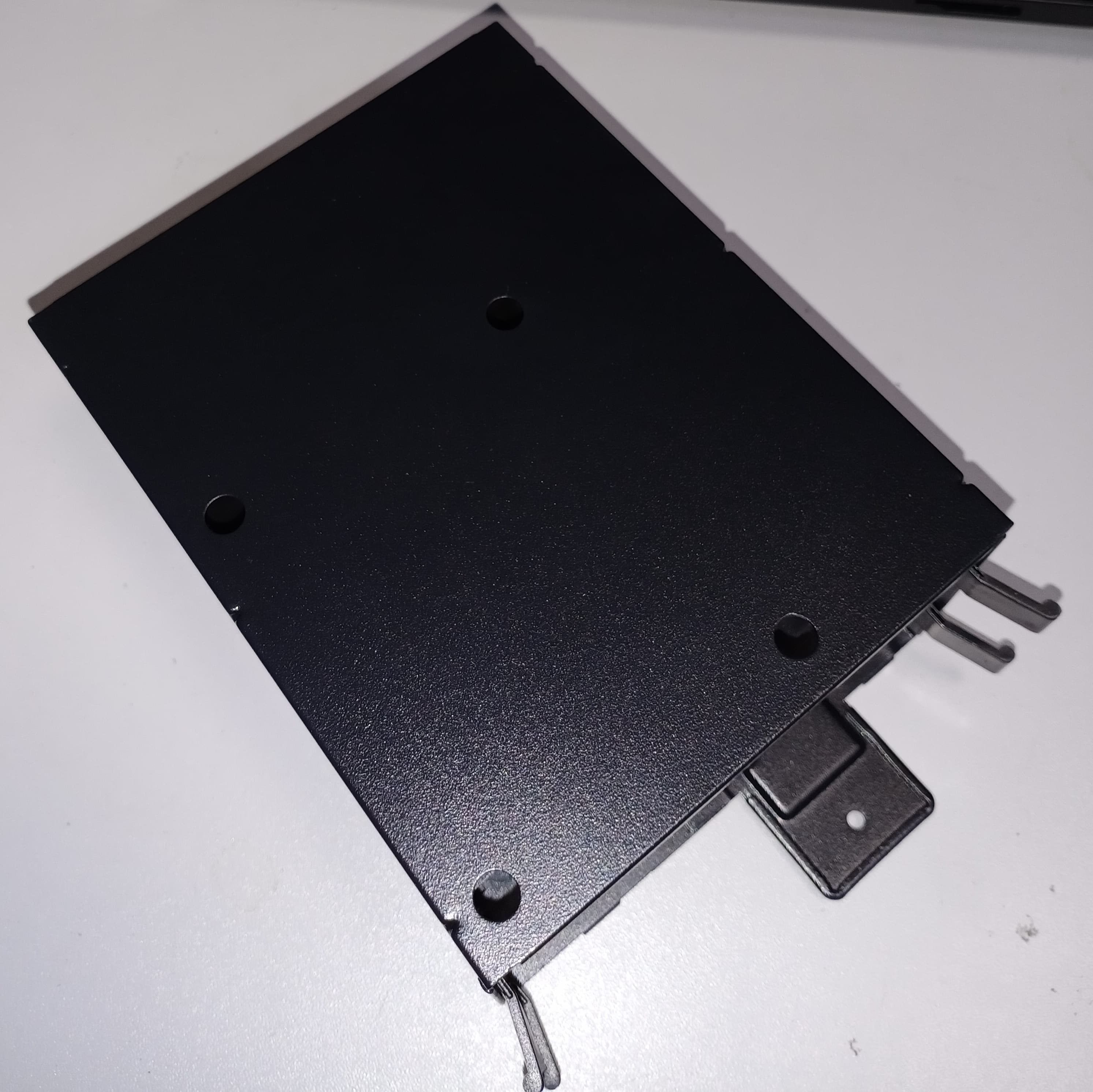

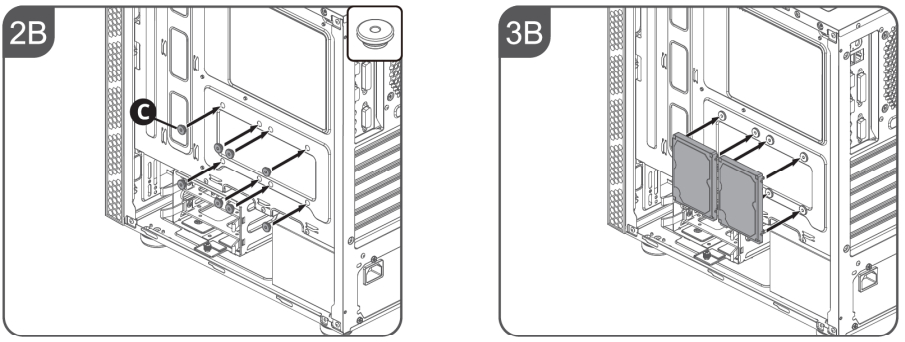

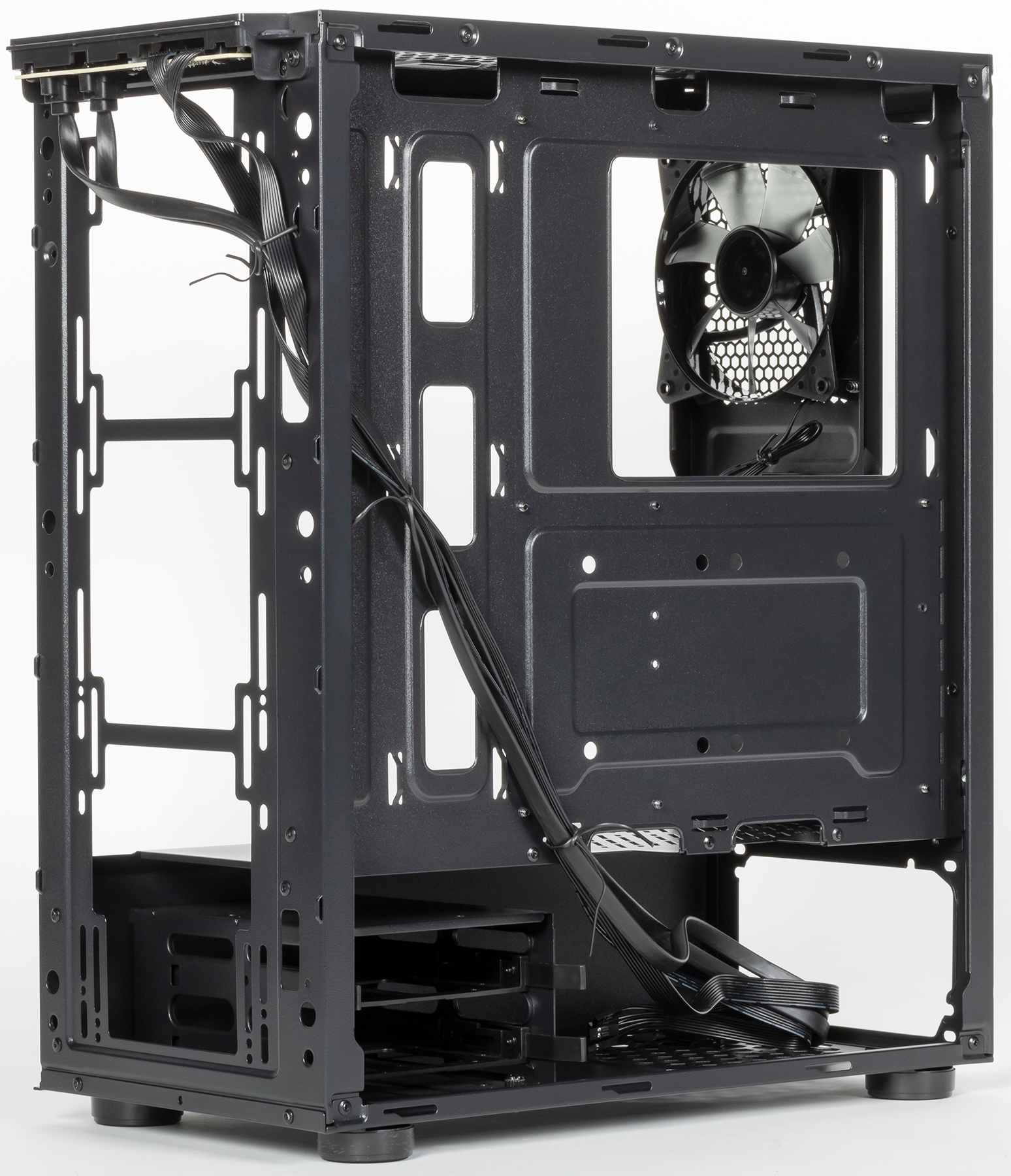

Для установки накопителей формата 2,5 дюйма предусмотрены два одинаковых посадочных места на оборотной стороне основания системной платы.

Конструкция крепления достаточно оригинальная: в накопитель вкручиваются винты с цилиндрической головкой, которые вставляются в резиновые втулки, вдетые в монтажные отверстия, то есть фиксация осуществляется только за счет силы трения. Аналогичным способом устанавливается и верхний диск в корзине.

Сразу стоит пояснить, что втулки в монтажные отверстия корпуса вдевать придется сборщику, так как по умолчанию они лежат в пакете вместе с винтами. Что помешало сделать это на производстве — не совсем понятно, тем более что у части корпусов Cooler Master втулки уже установлены по умолчанию.

Для SSD подобный вариант установки вполне приемлем, а вот что касается установки традиционных жестких дисков, то возможны некоторые неудобства, особенно если диски будут относительно массивные.

Стоит учитывать, что в комплекте есть только восемь втулок и соответствующих винтов, то есть набор рассчитан на установку только двух дисков из трех возможных. В случае SSD формата 2,5 дюйма можно использовать двухточечное крепление, если системный блок не планируется никуда перемещать. В общем, экономия на спичках.

Максимальное количество накопителей 3,5″ 2
Максимальное количество накопителей 2,5″ 5
Количество накопителей в передней корзине 2×3,5″/2,5″ + 1×2,5″
Количество накопителей с лицевой стороны основания для системной платы
Количество накопителей с обратной стороны основания для системной платы 2

Всего, если проявить некоторую изобретательность, в корпус можно установить пять накопителей: 2×3,5″ и 3×2,5″. Этого вполне достаточно для типичного домашнего или офисного компьютера, хотя для серьезной рабочей станции этого может оказаться мало. Напомним, что штатно можно установить только четыре накопителя.

Корзину вполне можно обдувать передним вентилятором, если его установить, однако тогда корпус будет активнее тянуть пыль с пола, поскольку отверстия в передней панели снизу никак не защищены от попадания пыли.

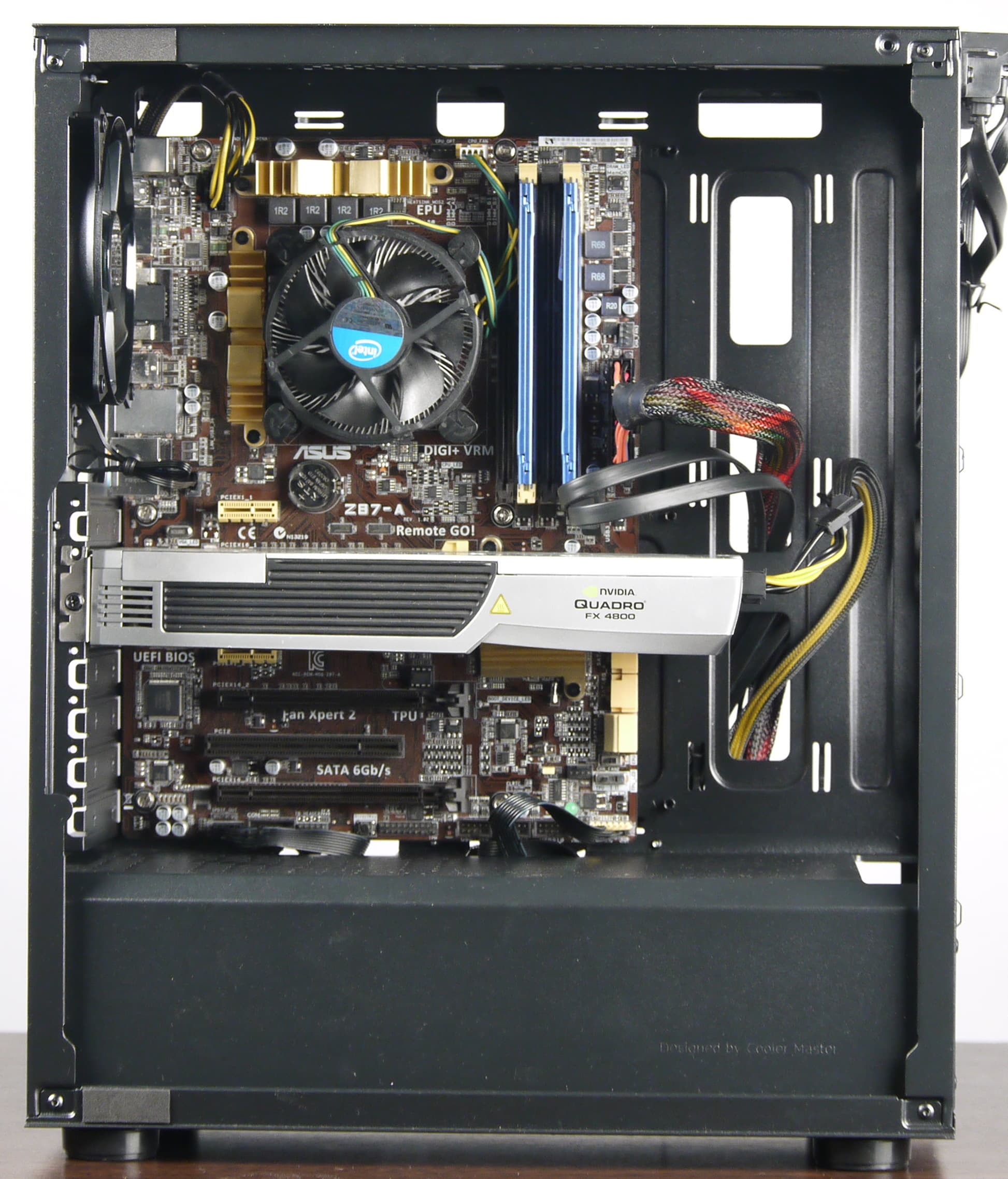

Сборка системного блока

Обе стенки крепятся с помощью двух винтов с накатной головкой. Стенки имеют стандартные размеры, стеклянную стенку достаточно удобно надевать и на стоящий вертикально корпус, стальная стенка в этом плане заметно хуже.

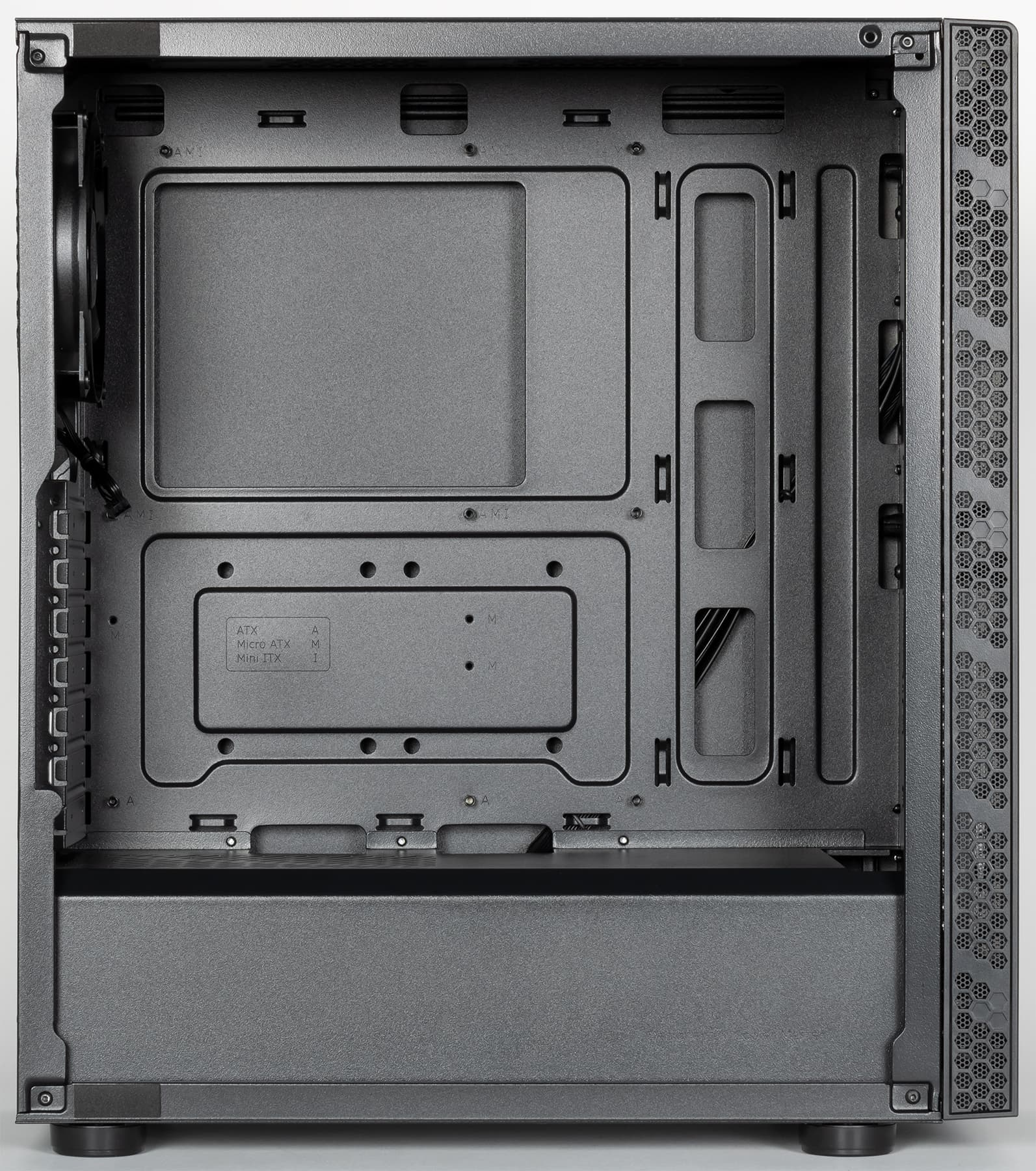

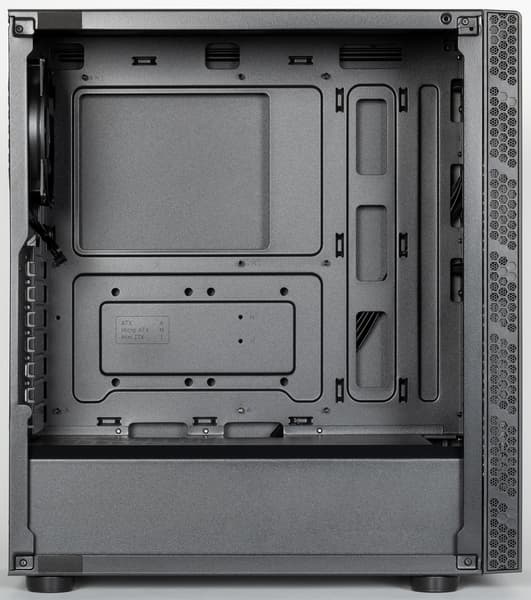

Все стойки для монтажа системной платы заранее проставлены производителем. Сделано это исходя из габаритов платы формата ATX шириной 244 мм. Дополнительно вкручивать ничего не нужно, хотя в комплекте есть внешний шестигранник для закручивания стоек, что удобно.

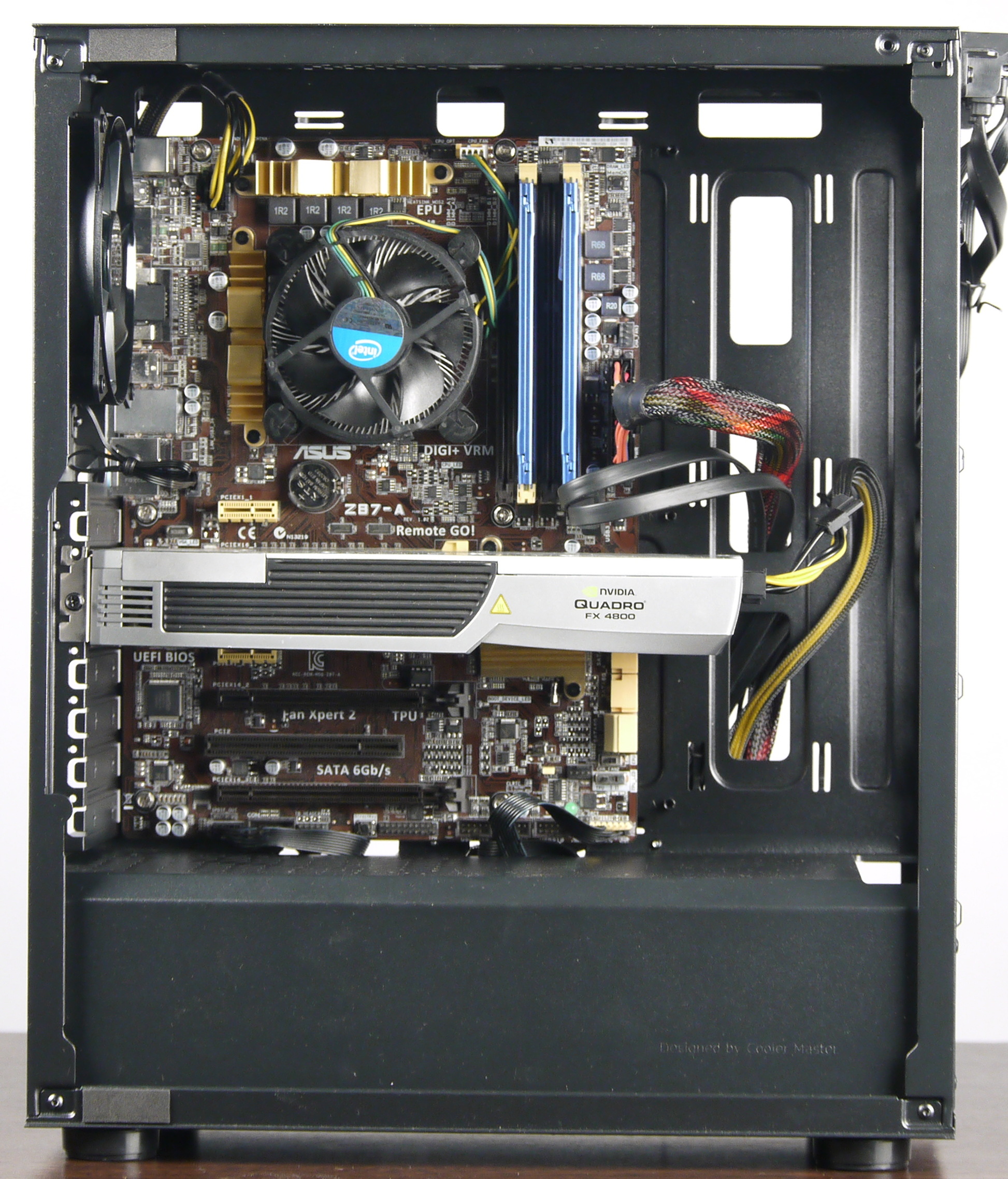

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.

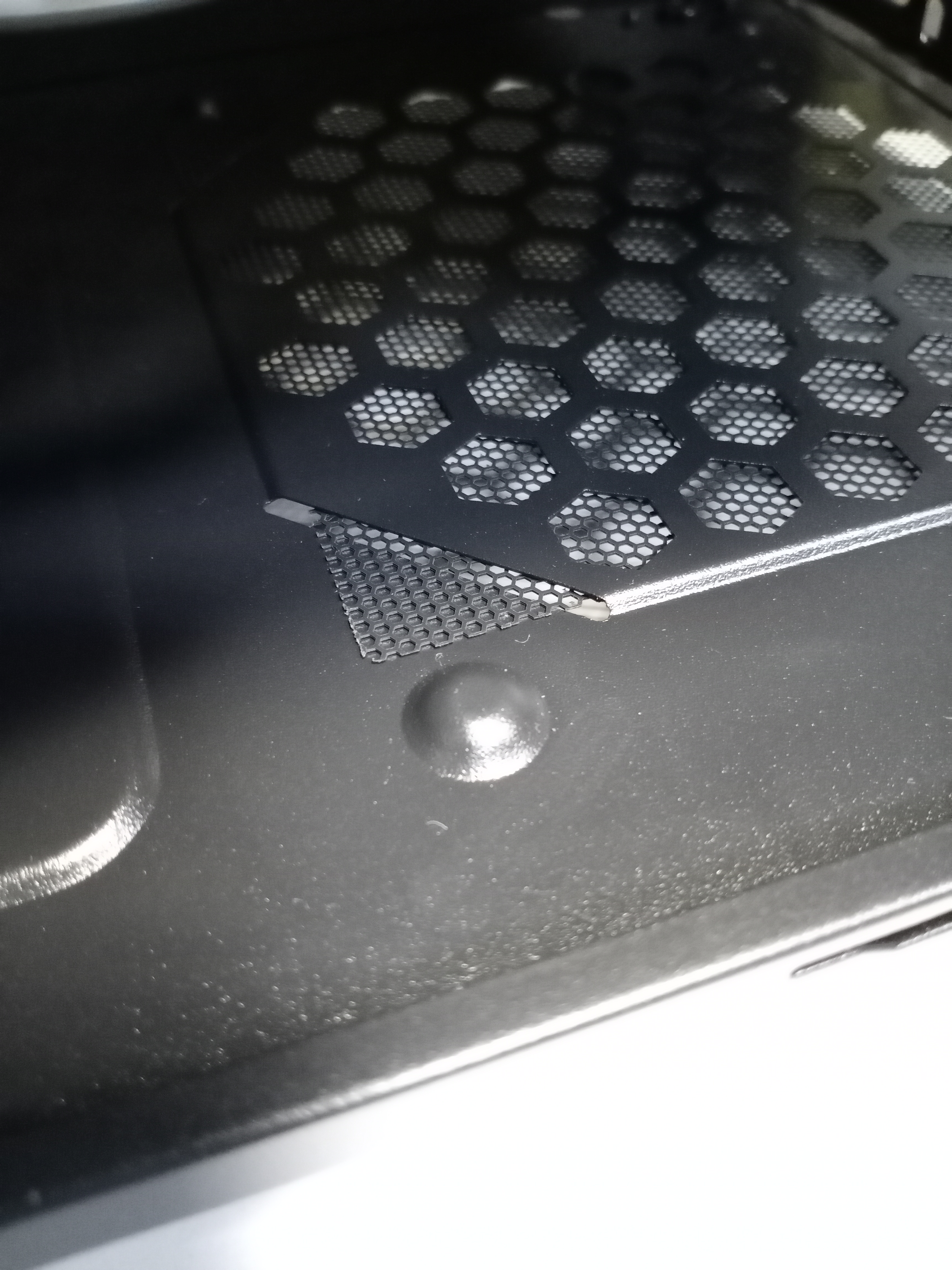

Устанавливается БП с правой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются выштамповки сферической формы, но никаких амортизирующих накладок там нет.

Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки блока питания с длиной корпуса до 160 мм включительно. Мы подтверждаем такую возможность, но рекомендуем выбирать БП с длиной корпуса не более 140 мм, поскольку в этом случае останется больше места для укладки проводов.

Согласно данным производителя, в корпус можно установить процессорный кулер высотой до 161 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 178 мм.

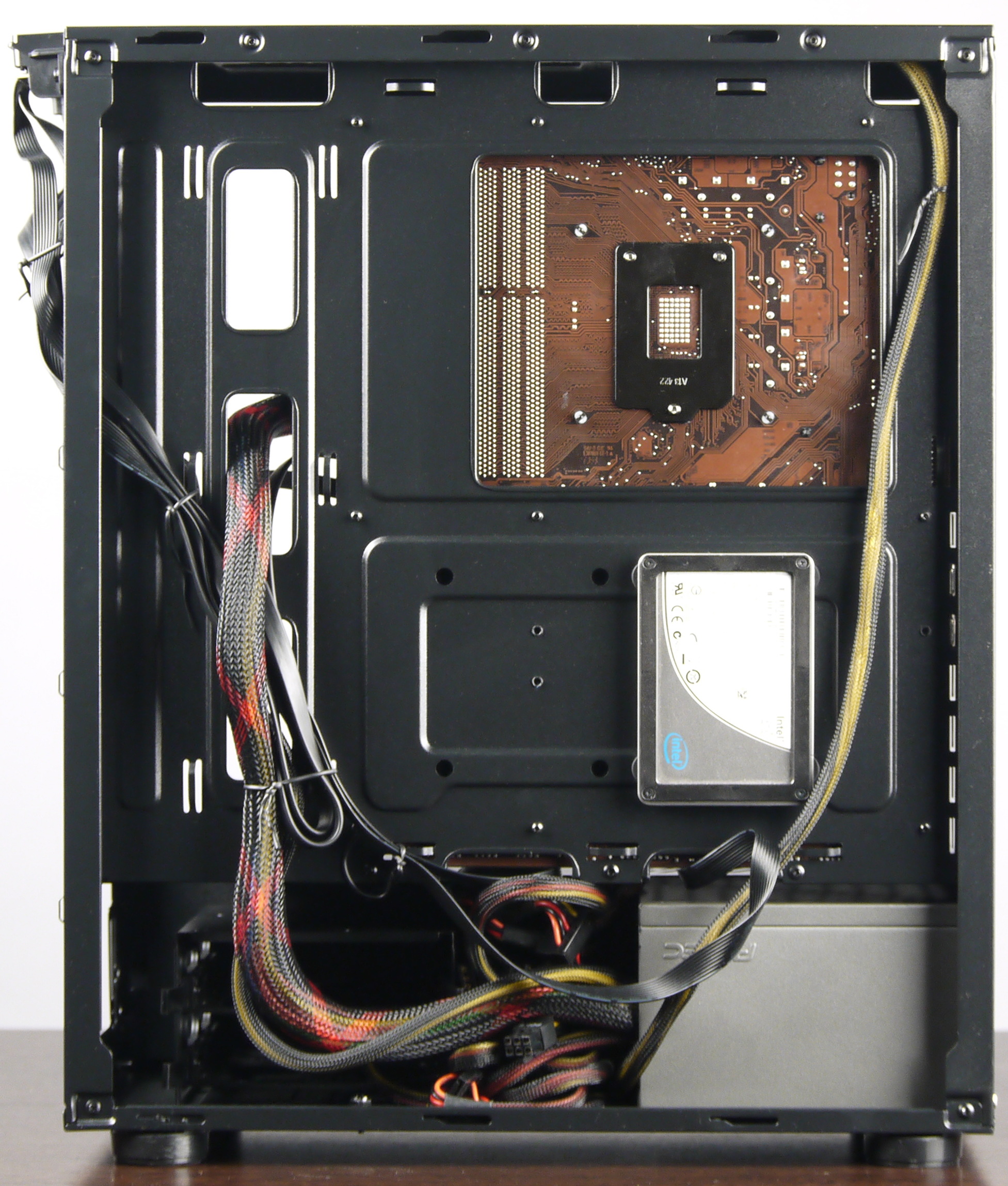

Глубина отсека для прокладки проводов составляет около 17 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях лепестковые мембраны отсутствуют.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 35 см, если объем корпуса между системной платой и передней стенкой шасси ничем не занят. В данном случае 350 мм — это предельное значение, которое соответствует расстоянию между задней монтажной панелью для плат расширения и передней стенкой шасси. Понятно, что в реальности видеокарта такой длины если и встанет, то с большим трудом. Если же спереди изнутри установить систему СЖО типа AIO, место для видеокарты уменьшится пропорционально. Вообще, если исходить из удобства манипулирования внутри корпуса и стараться не перекрывать монтажные отверстия, то максимальный размер видеокарты не должен превышать примерно 280 мм. Впрочем, в большинстве случаев этого вполне достаточно.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 161
Глубина отсека системной платы 178
Глубина отсека для прокладки проводов 17
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 25
Расстояние от платы до верхней стенки шасси 25
Длина основной видеокарты 350
Длина дополнительной видеокарты 350
Длина блока питания 160
Ширина системной платы 244

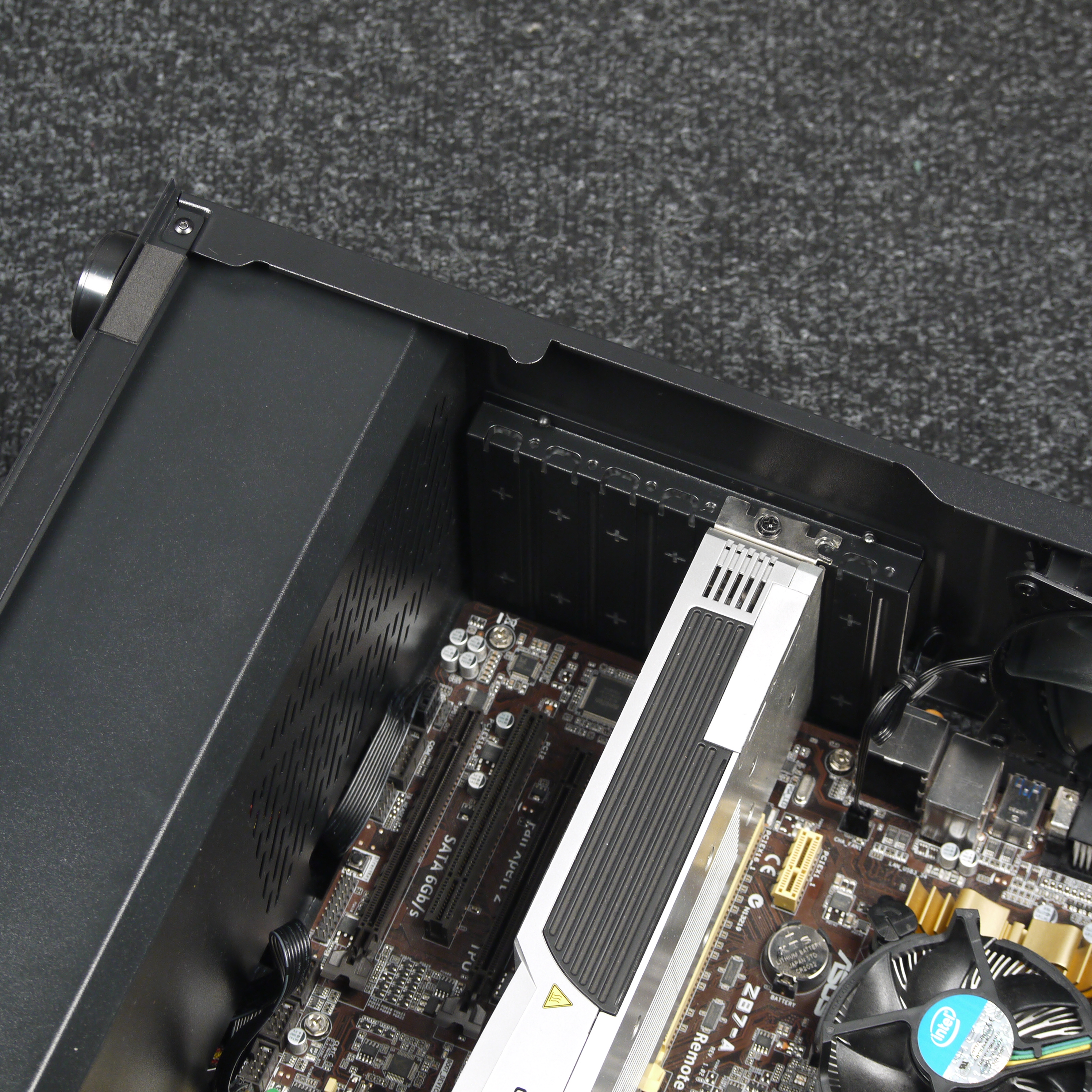

Система фиксации карточек самая обычная: крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки одноразовые, их требуется выломать перед установкой плат расширения.

Разъемы и кнопки передней панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.

Акустическая эргономика

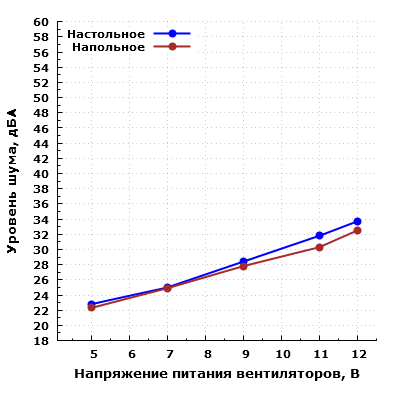

Уровень шума системы охлаждения изменяется от 22,8 до 33,7 дБА при расположении микрофона в ближнем поле. При питании вентилятора напряжением 5 В шум очень низкий. Однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от низкого (25 дБА) до пониженного (31,8 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентилятора от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток.

Относительно низкий уровень шума достигается благодаря использованию всего одного вентилятора, среднескоростного, установленного сзади. Для большинства недорогих конфигураций этого будет вполне достаточно, особенно с учетом наличия верхнего выхлопа. При сборке системы с высоким тепловыделением корпус можно оснастить вентилятором сверху, который обеспечит улучшенный теплоотвод, также можно заменить задний вентилятор, лучше на модель с ШИМ-управлением.

Итоги

Особых сюрпризов Cooler Master MasterBox MB600L V2 не преподнес: корпус имеет современную конструкцию, но выполнен из тонкой стали и не слишком богато оснащен. Это бюджетный вариант, который наверняка найдет своего покупателя благодаря низкой стоимости.

Корпус не очень хорошо защищен от проникновения пыли, так как все фильтры выполнены из проштампованного пластикового листа и имеют достаточно крупные отверстия, а для очистки фильтров потребуются определенные усилия, особенно с передним фильтром.

Собирать системы повышенной мощности и с большим количеством дополнительного оборудования, в частности СЖО, в MasterBox MB600L V2 не очень удобно из-за его небольших габаритов, хотя технически сделать это можно. Лучше ограничиться башенным кулером с вентилятором 120 мм, хотя и многие модели с вентилятором 140 мм внутри уместятся. Так что собрать игровую систему средней ценовой категории в корпусе удастся.

Благодаря дизайну данная модель может использоваться не только в домашних условиях, но и в рабочей среде, в офисе или на производстве, хотя для этого больше подходит вариант исполнения с обеими стальными стенками. Корпус позволяет собрать довольно компактный системный блок с использованием стандартных комплектующих и выглядит при этом вполне достойно, хотя свои недостатки, обусловленные прежде всего стоимостью, у него тоже есть. Но все-таки он произвел по итогам знакомства в большей мере положительное впечатление благодаря балансу качества исполнения и розничной стоимости.
