Обзор корпуса Chieftec Scorpion 3 (GL-03W-OP)

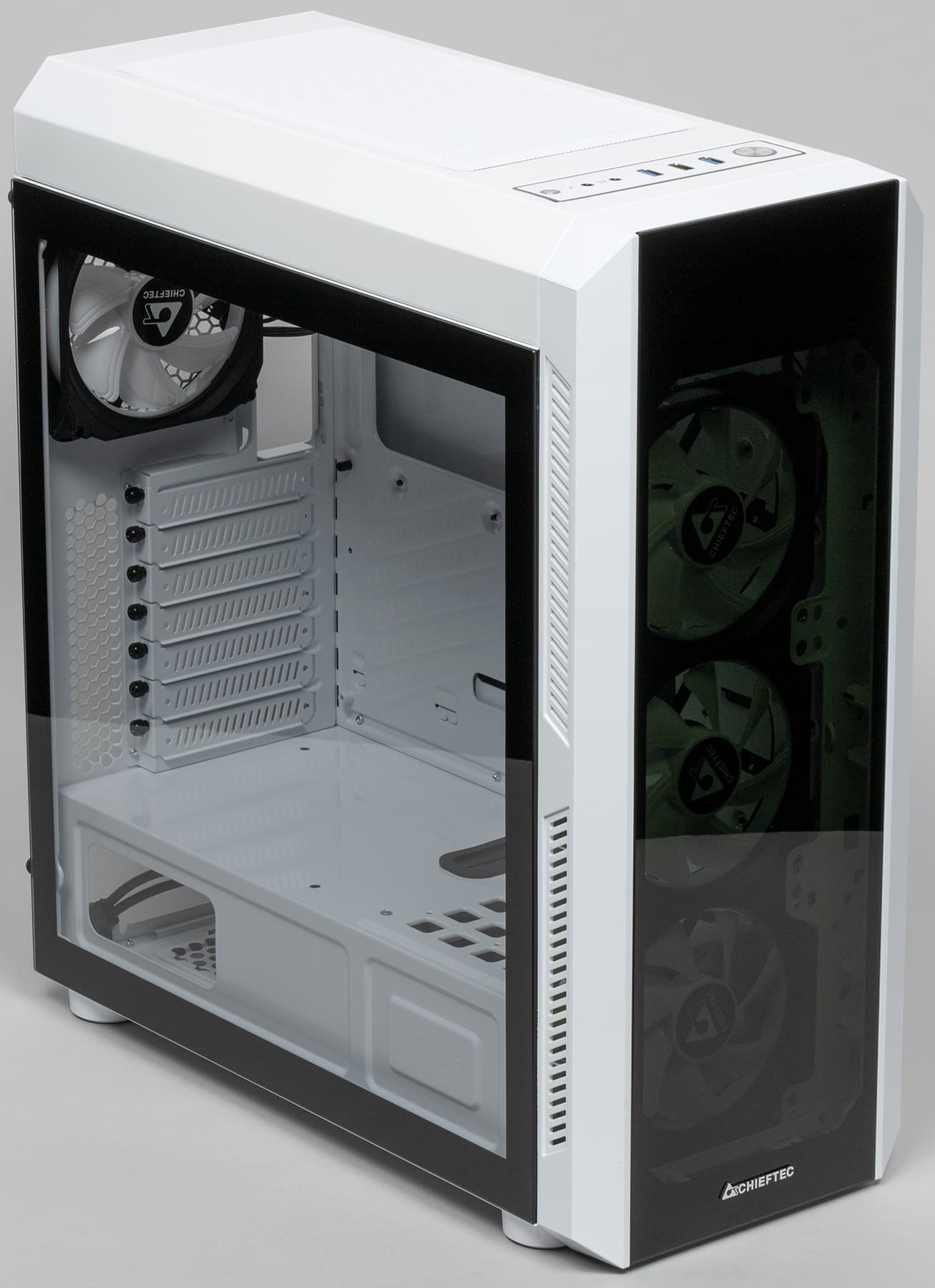

В серии Gamer компании Chieftec представлено несколько корпусов, в том числе модель Chieftec Scorpion 3 в двух цветовых вариантах: черном (GL-03B-OP) и белом (GL-03W-OP). К нам на тестирование поступил вариант в белом оформлении. Стоимость этой модели в российской рознице на момент публикации статьи составляла 9-10 тысяч рублей.

У данной модели корпуса две стеклянные панели: спереди и слева. Предустановлены вентиляторы с ARGB-подсветкой и штатный контроллер управления вентиляторами с ПДУ.

Металлические части корпуса покрыты белой гладкой глянцевой краской, что делает внешний вид довольно привлекательным. К тому же на белом покрытии пыль заметна гораздо хуже, чем на черном.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. Снять этот отсек нельзя. Посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

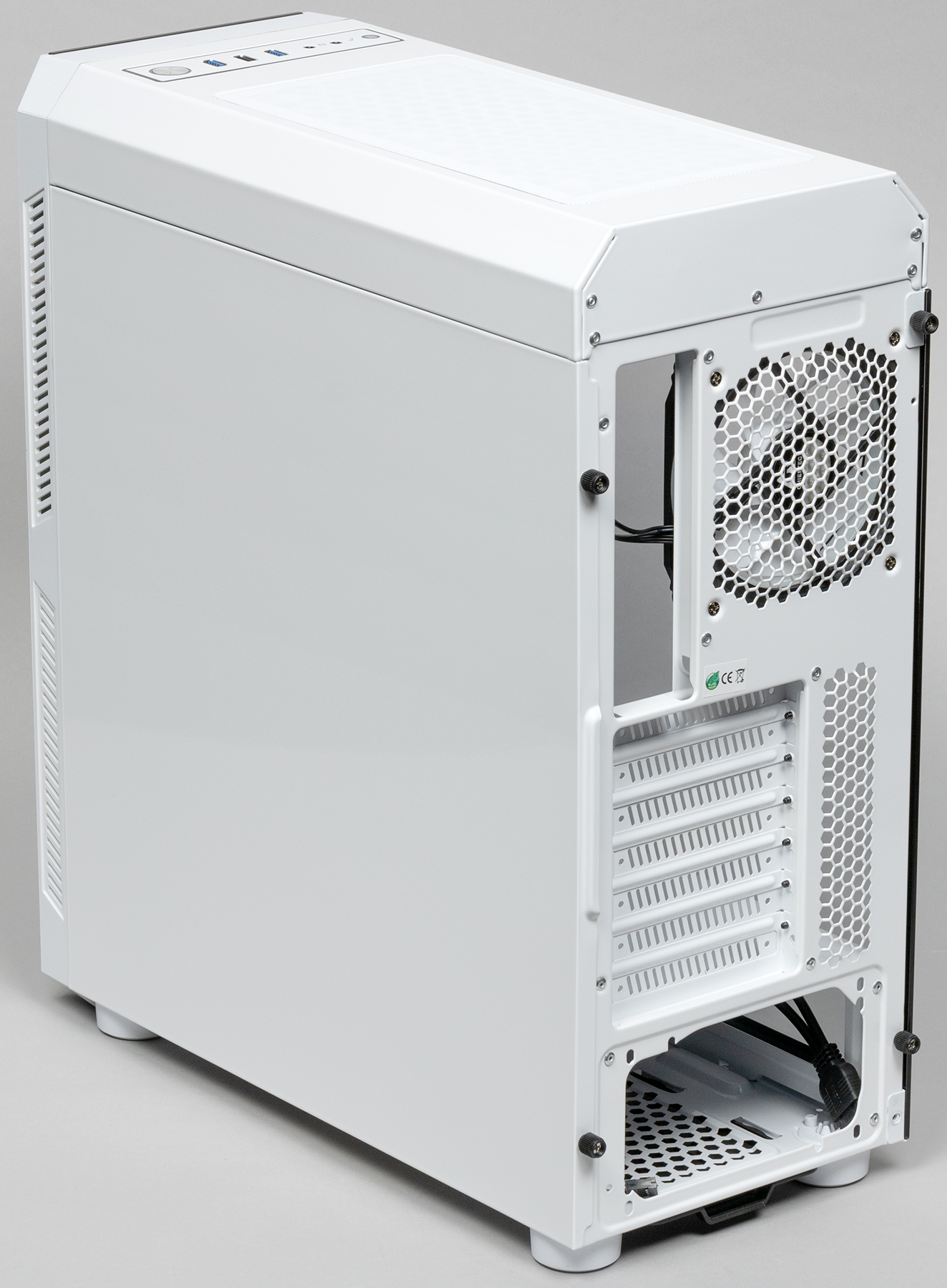

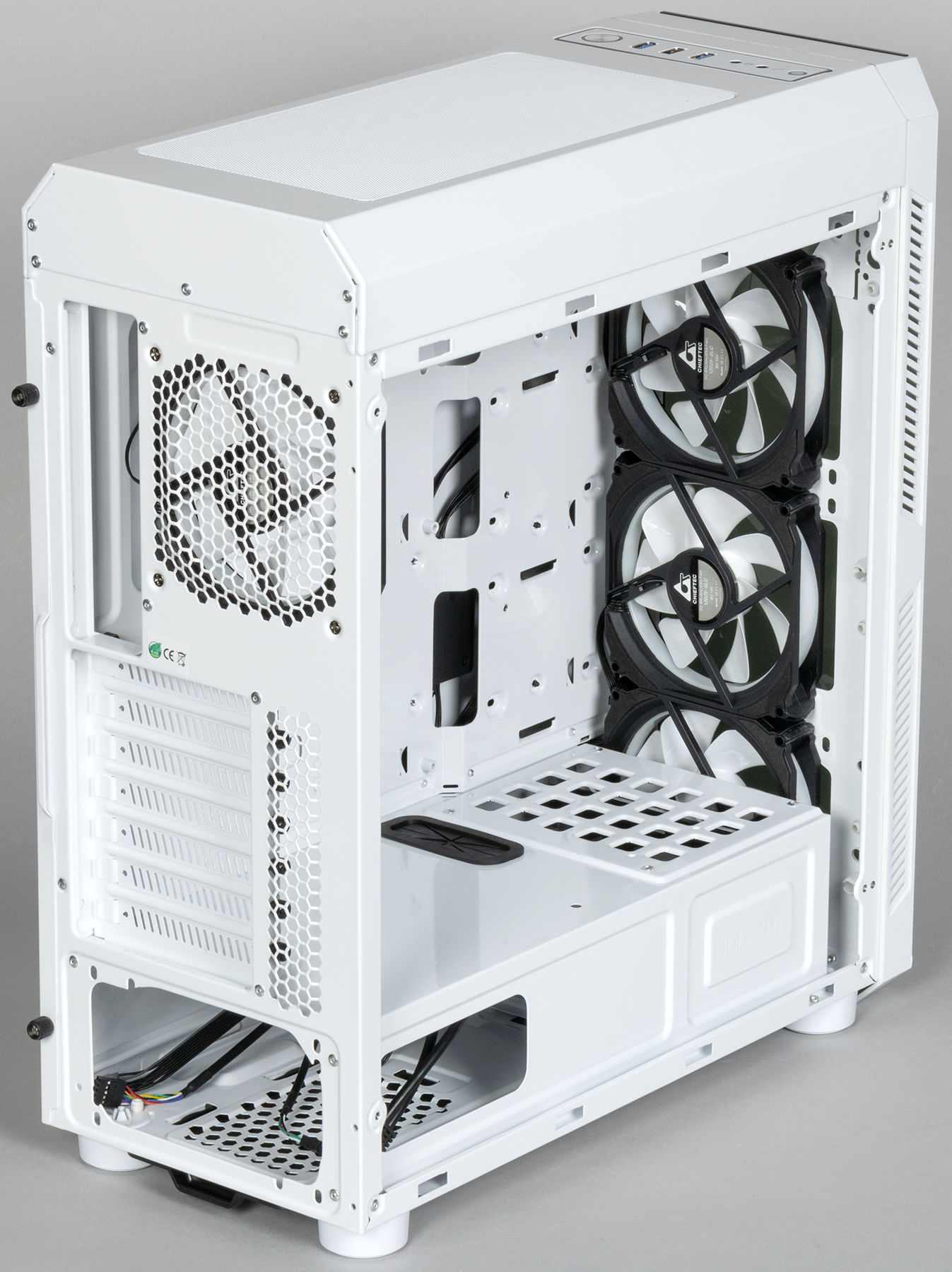

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Кожух закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Также кожух исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны.

Система подсветки

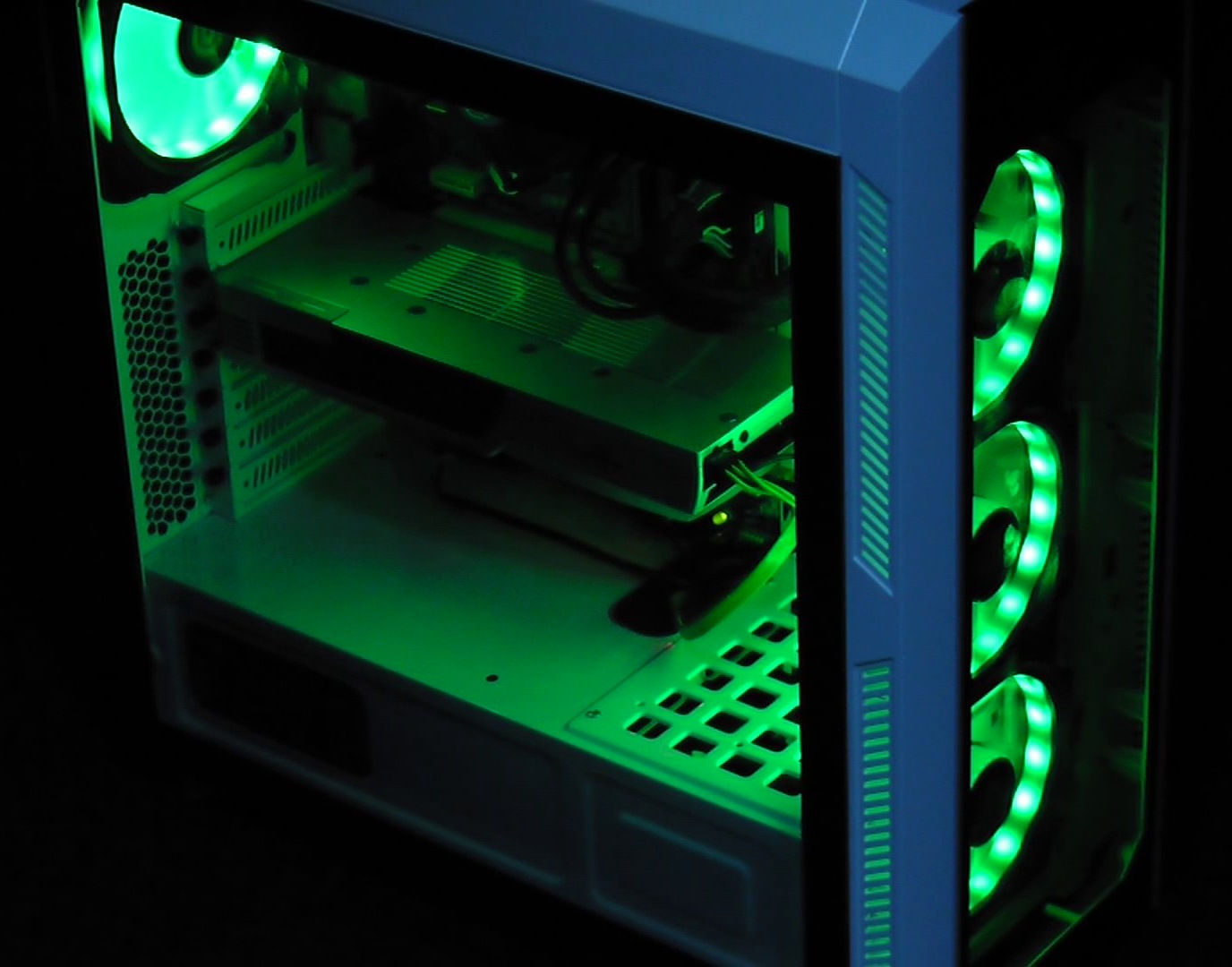

В корпусе реализована разветвленная система подсветки с управлением на базе штатного контроллера.

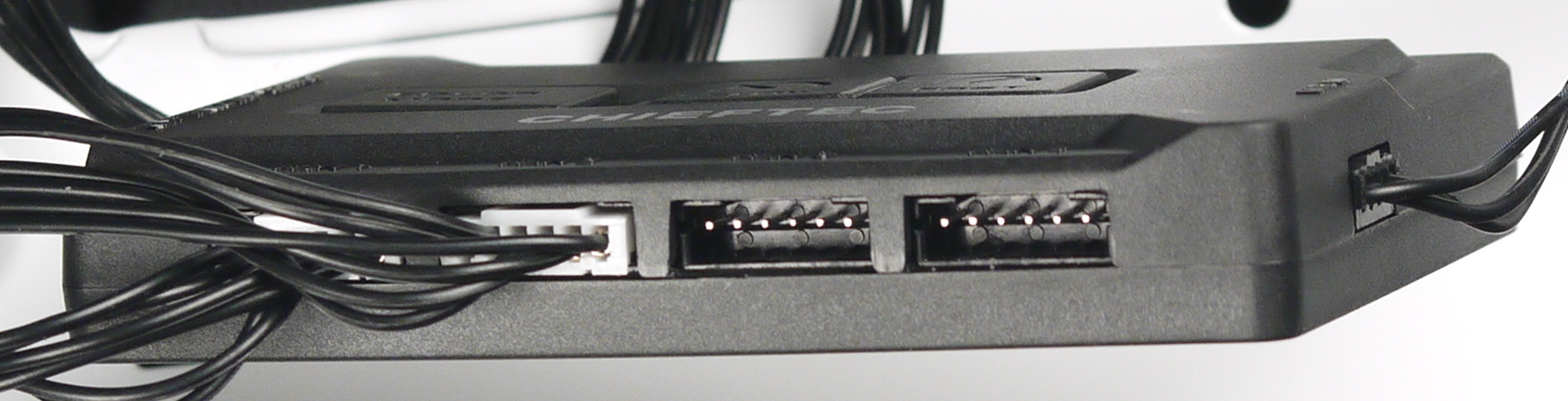

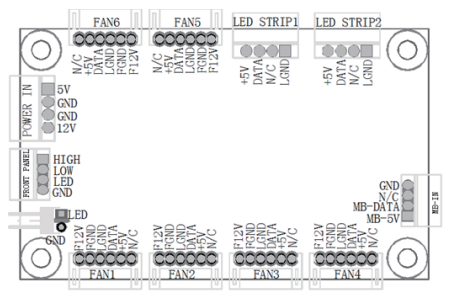

В качестве источников света используются четыре вентилятора с индивидуальной адресацией светодиодов, которые подключаются ко встроенному контроллеру при помощи проприетарных шестиконтактных разъемов с колодкой 1×6.

Всего к контроллеру можно подключить шесть таких вентиляторов, также есть два стандартных трехконтактных разъема для подключения устройств ARGB с питанием от 5 B. А вот стандартных разъемов для вентиляторов на контроллере нет, что не очень удобно.

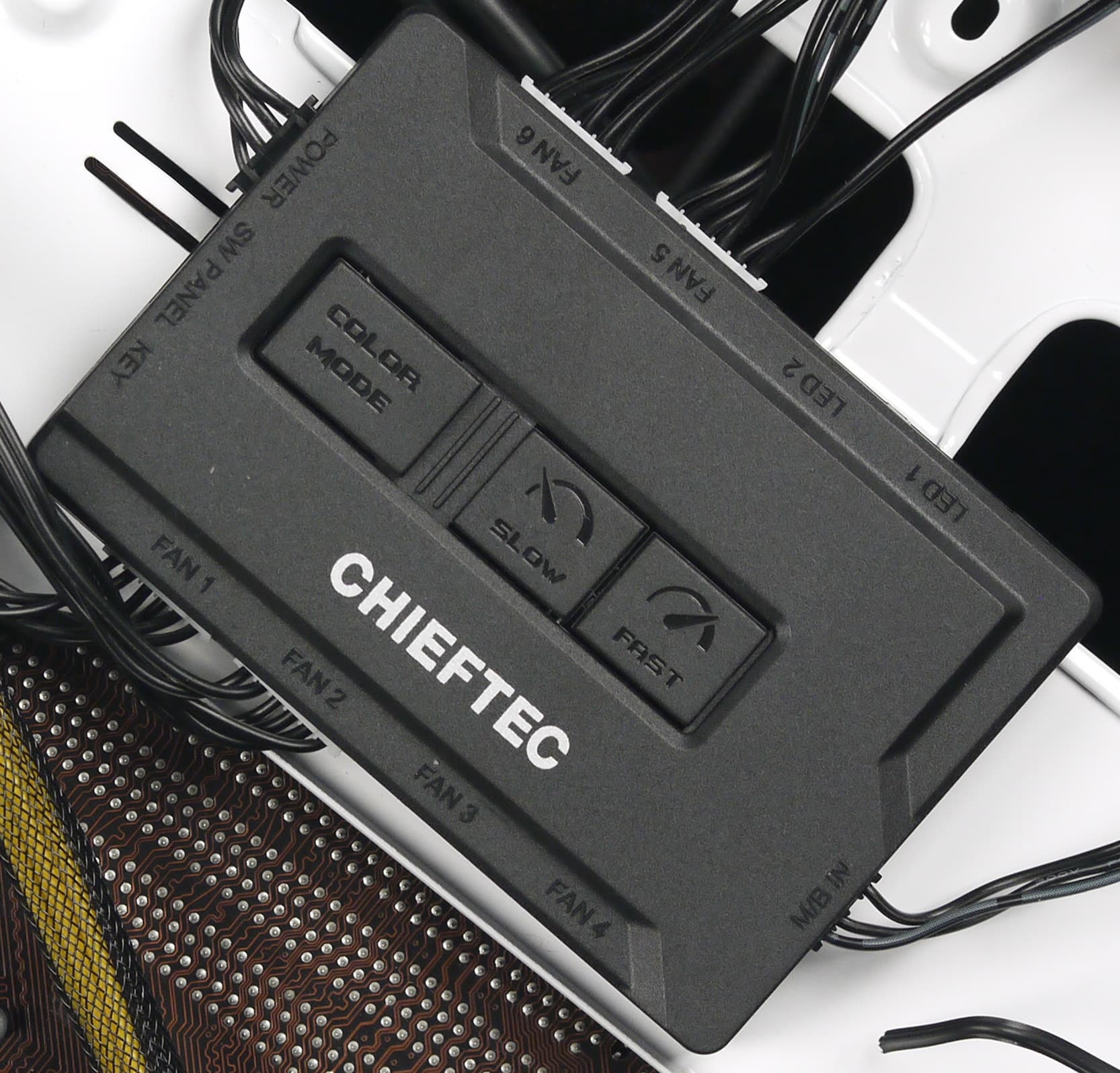

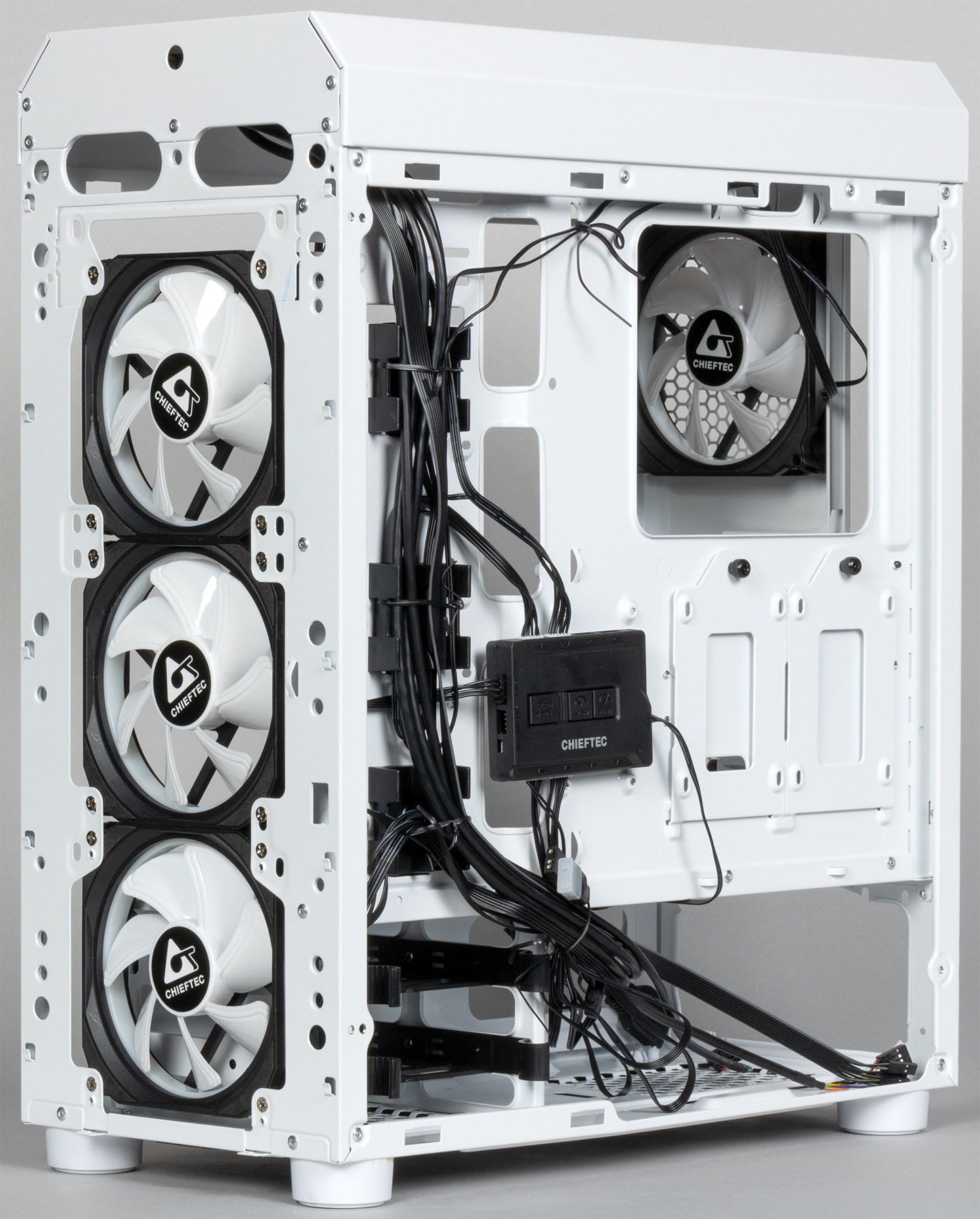

Выполнен контроллер в закрытом корпусе и установлен на обратной стороне основания для системной платы при помощи магнитного крепления. На корпусе контроллера расположены три кнопки для управления подсветкой, а полноценное управление контроллером осуществляется с комплектного радиопульта.

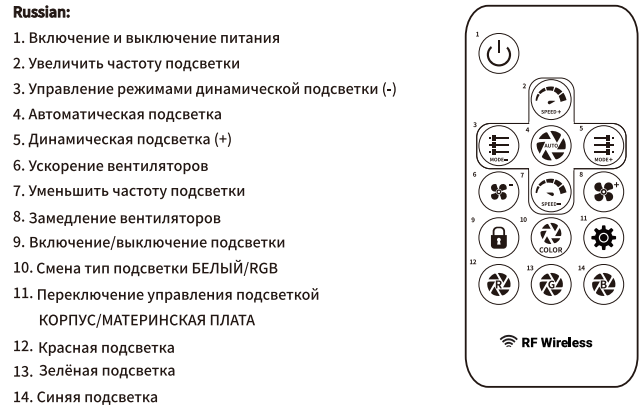

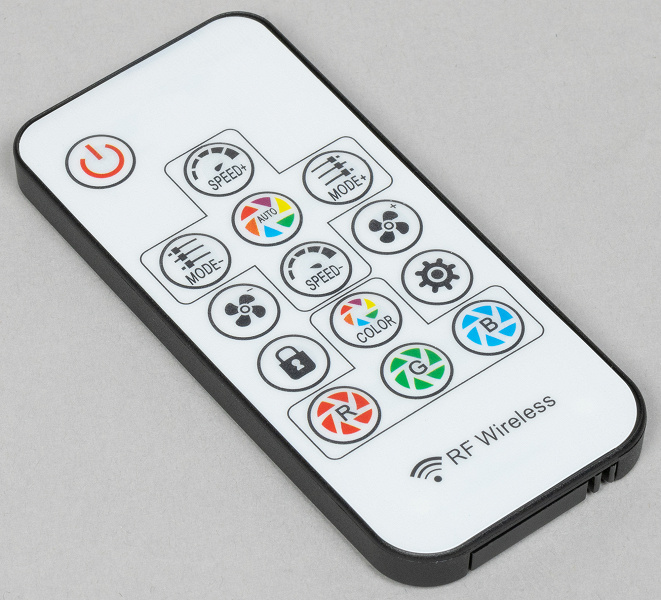

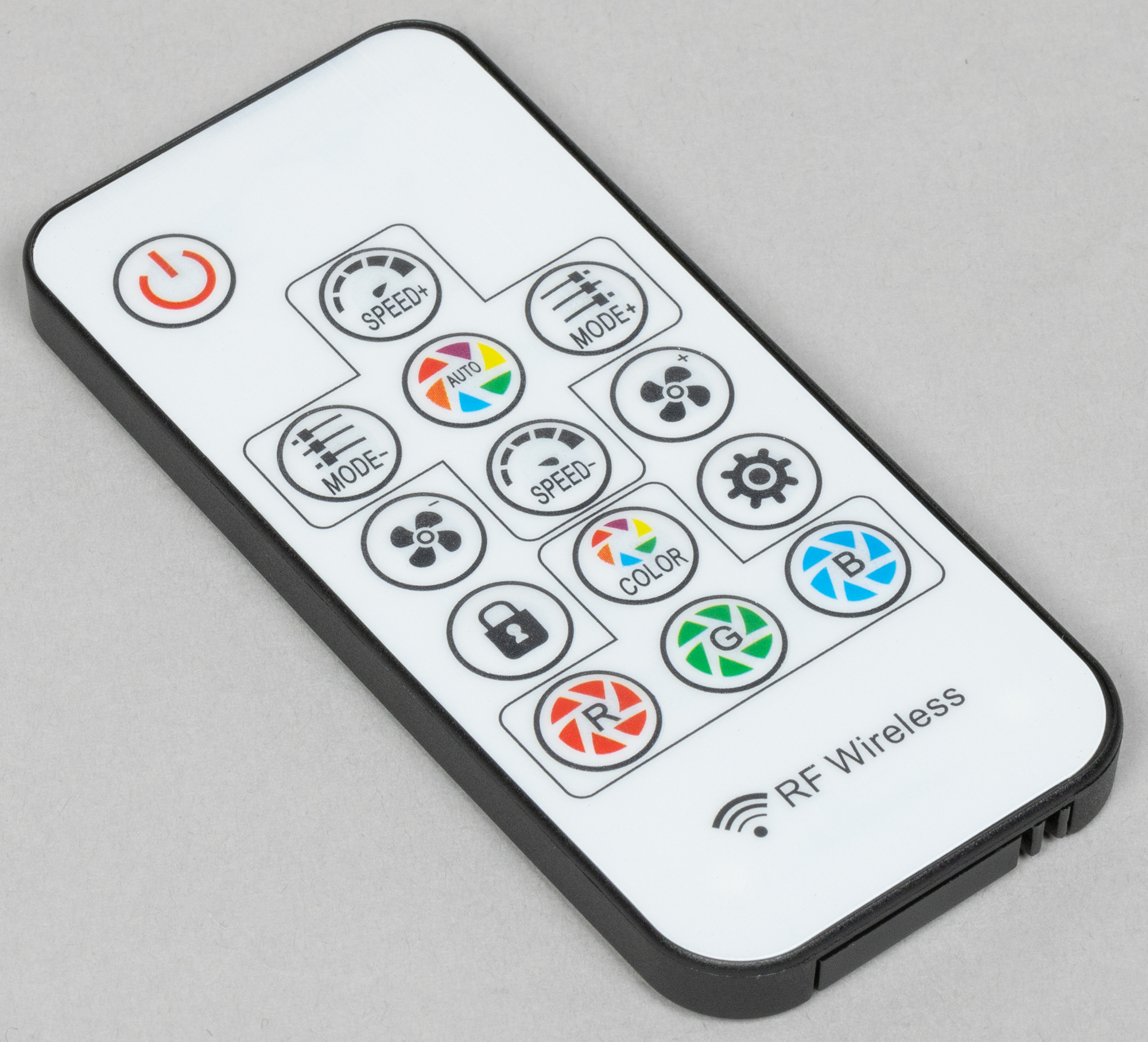

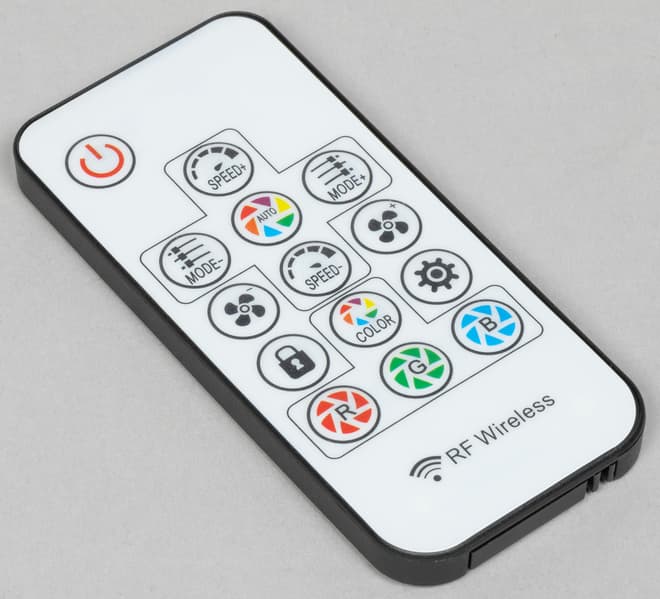

Пульт позволяет не только управлять подсветкой, но и регулировать скорость вращения вентиляторов, выбирая один из трех фиксированных режимов работы. Контроллер также поддерживает управление через Asus Aura Sync и аналогичные решения. Питание системы подсветки осуществляется через разъем SATA Power.

Система охлаждения

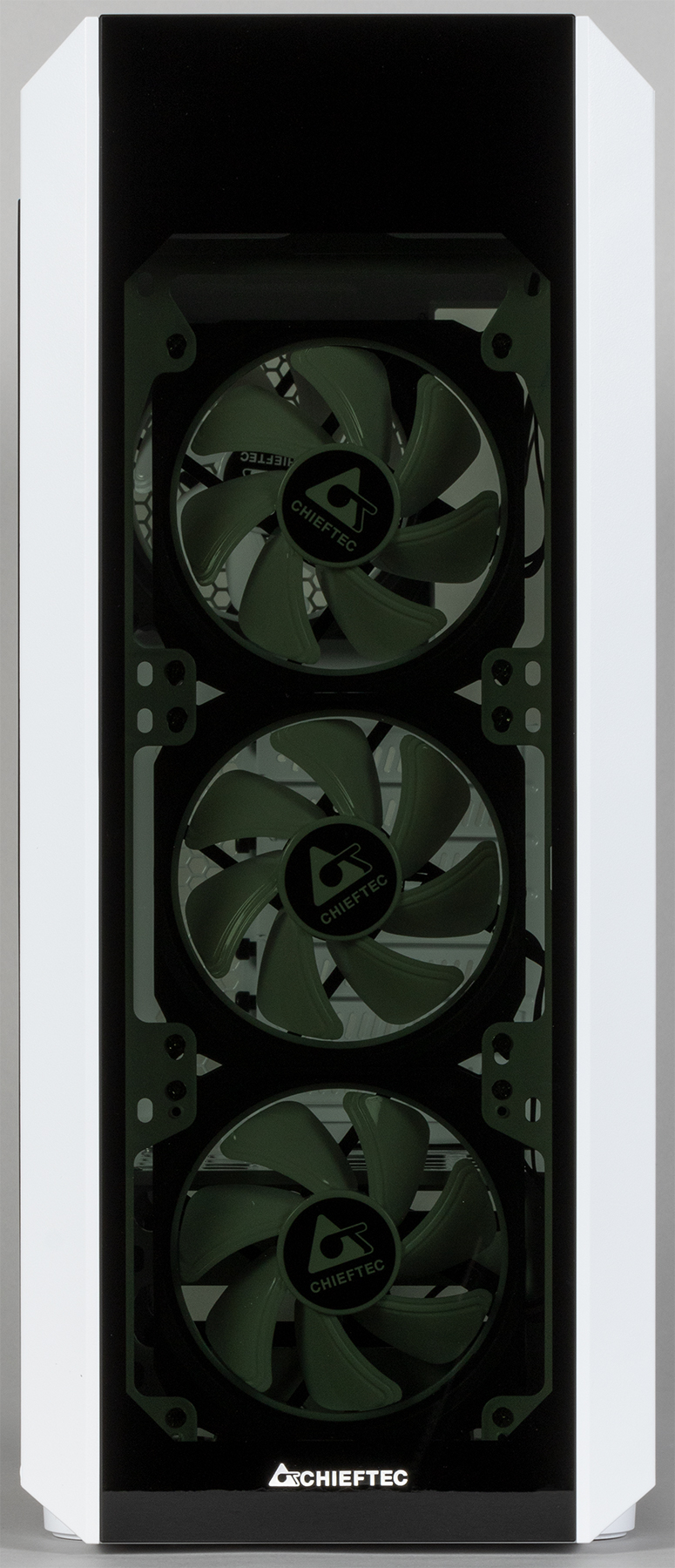

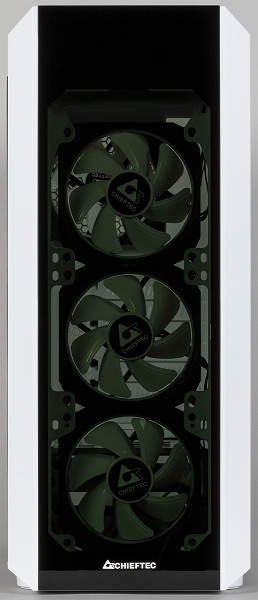

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 мм, посадочные места для них имеются спереди, сверху и сзади. Предустановлены 4 вентилятора: 3 спереди и 1 сзади.

Все вентиляторы имеют по одному 6-контактному разъему и подключаются только к штатному контроллеру, который позволяет выбрать один из трех режимов их работы при помощи пульта дистанционного управления.

В корпусе можно установить до трех радиаторов: спереди и сверху — до 240 мм, сзади — 120 мм. Но СВО придется подключать к материнской плате и управлять через ее фирменные утилиты.

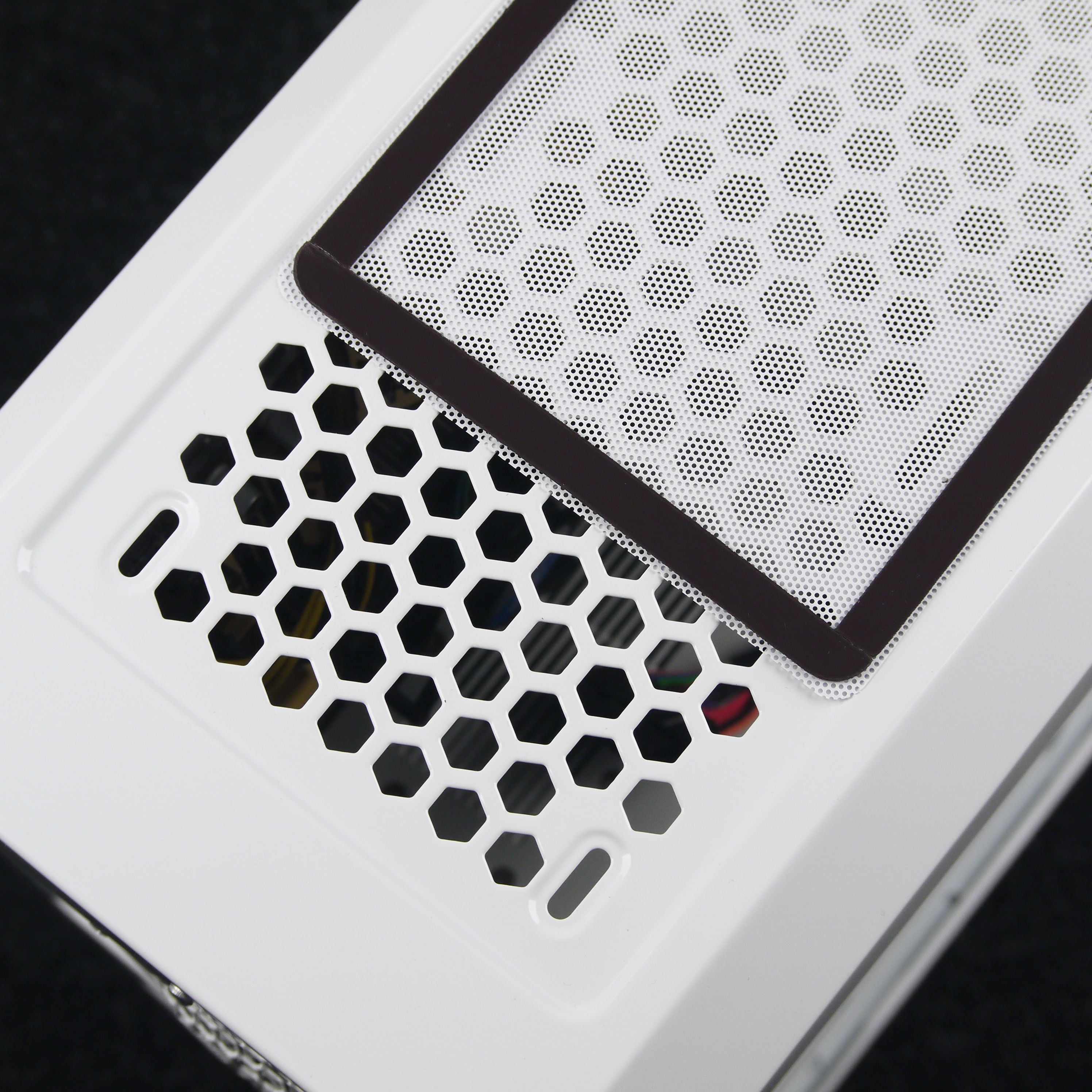

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

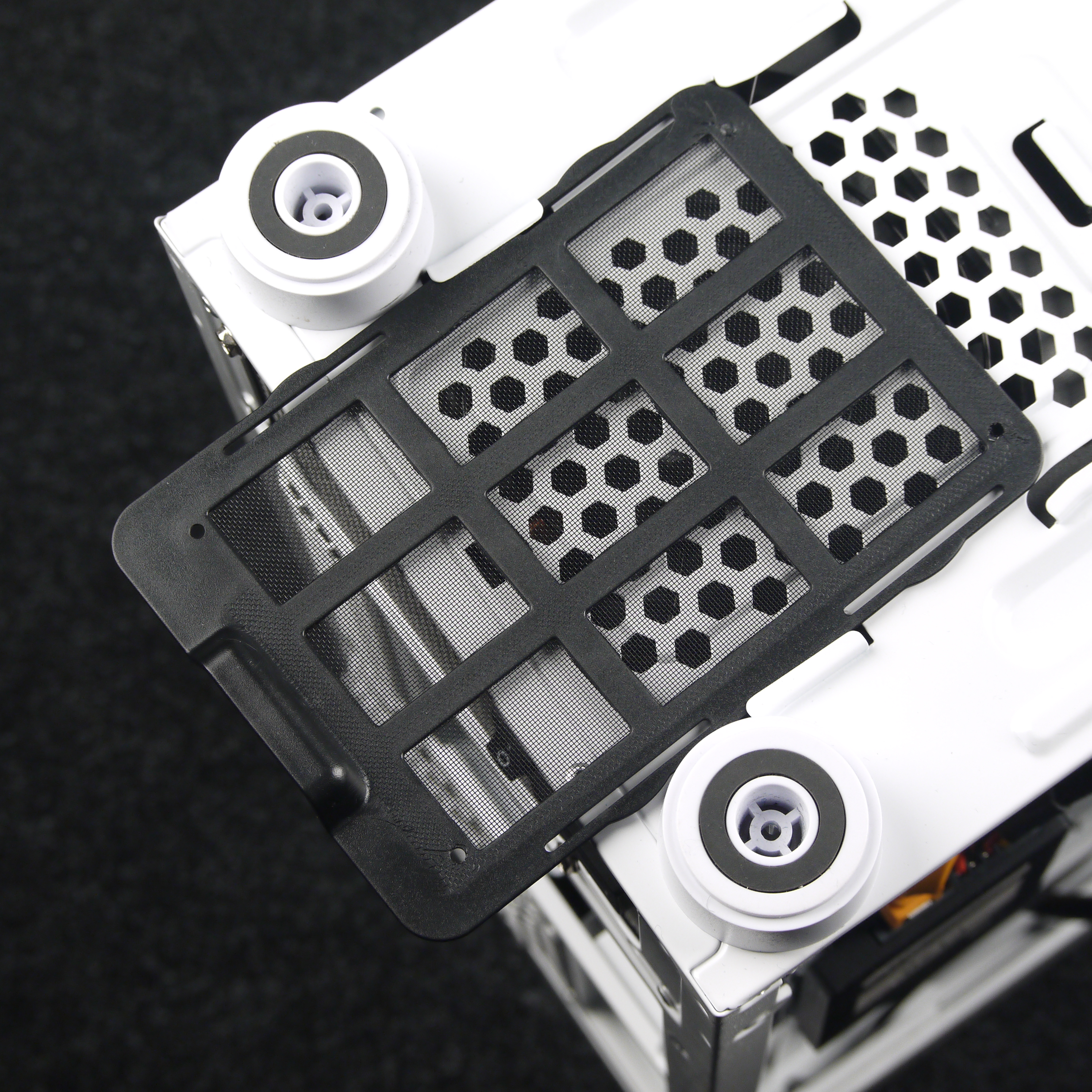

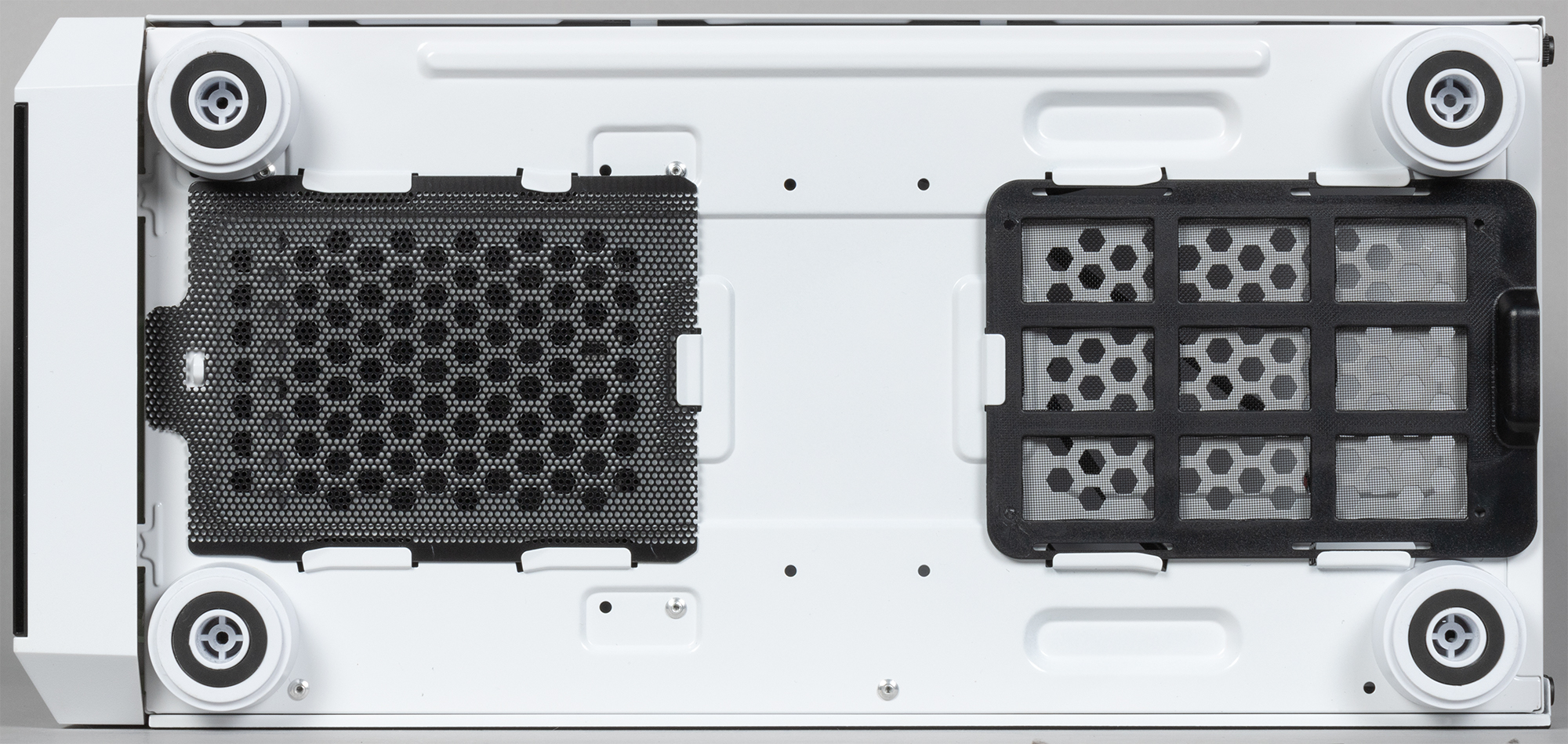

Фильтр под блоком питания на нижней стенке корпуса выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий.

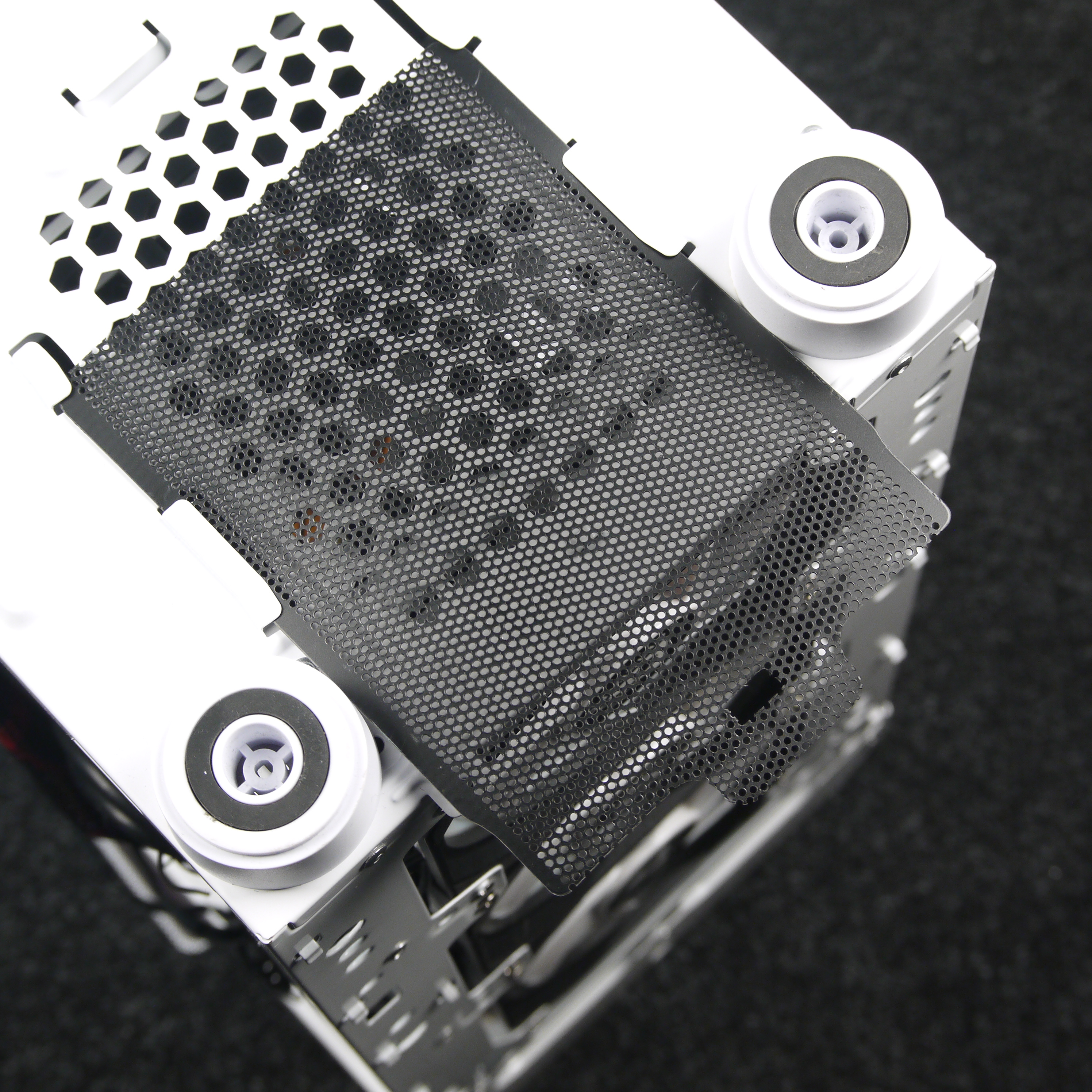

Фильтр под отсеком для накопителей выполнен из крупноячеистой сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамки он не имеет. И если снять его на ощупь еще как-то можно, то поставить обратно уже затруднительно. Впрочем, для его демонтажа в любом случае нужно снимать переднюю панель.

Спереди фильтры отсутствуют.

В целом защита от проникновения пыли находится на невысоком уровне, так как формально фильтры есть, но не везде, а их эффективность оставляет желать лучшего.

Конструкция

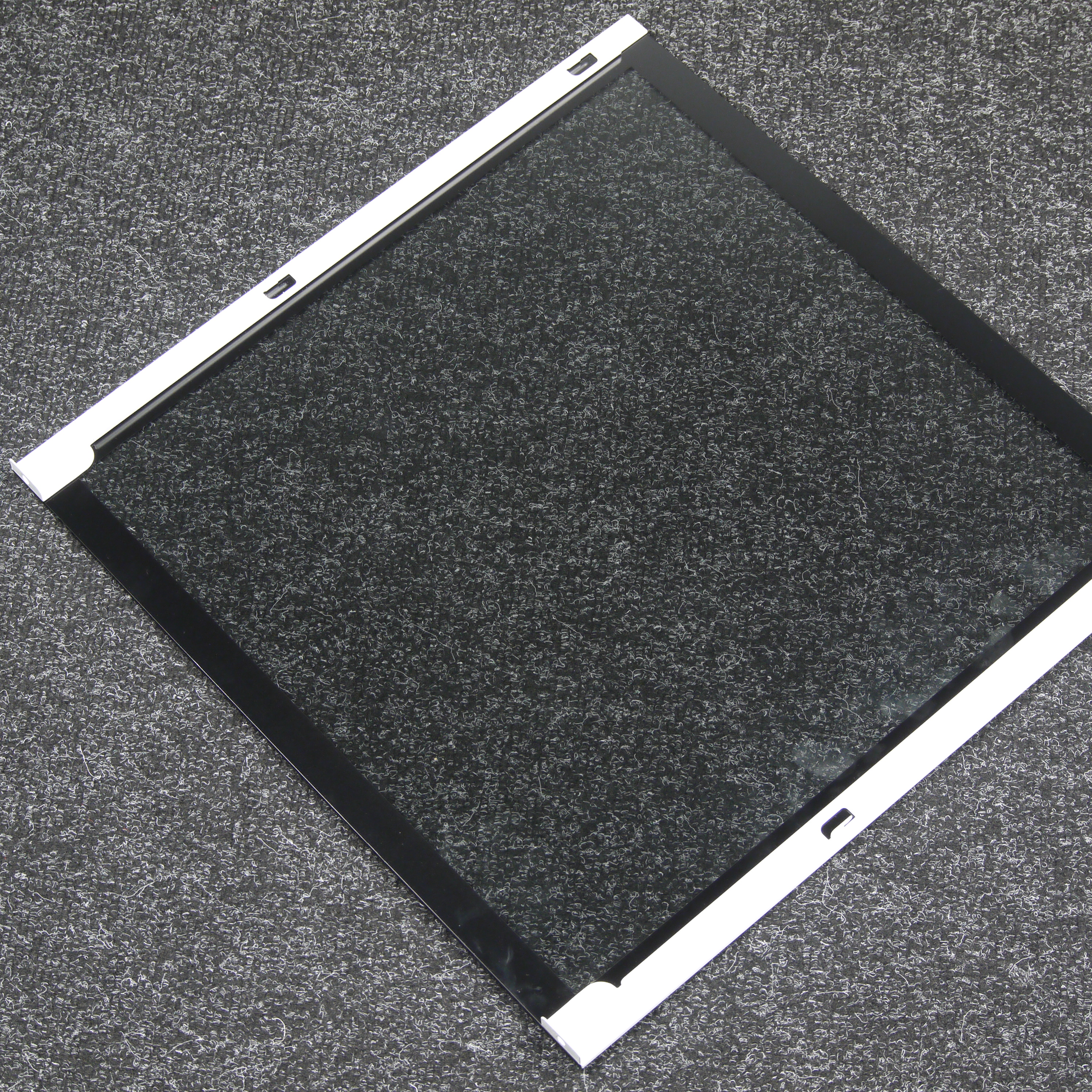

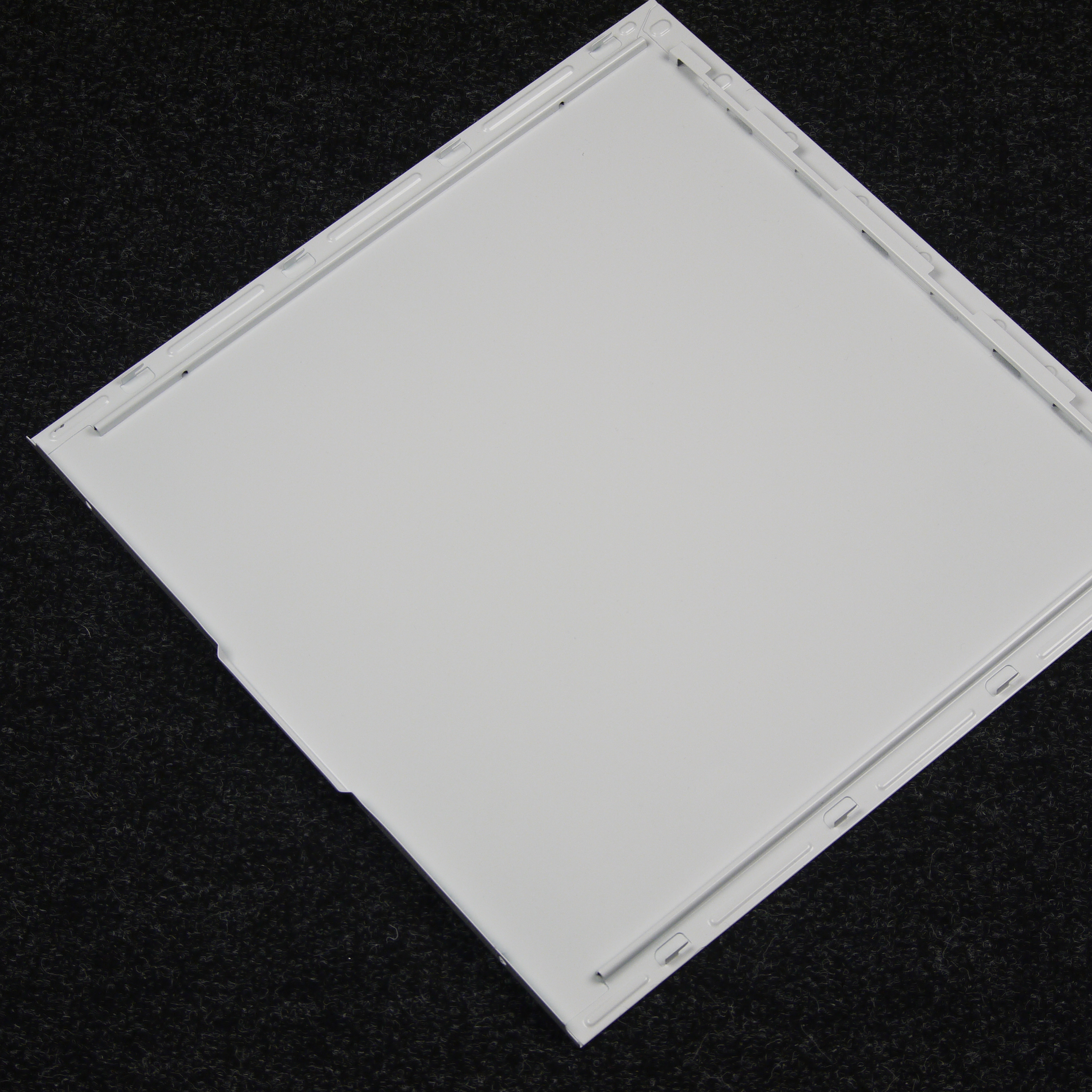

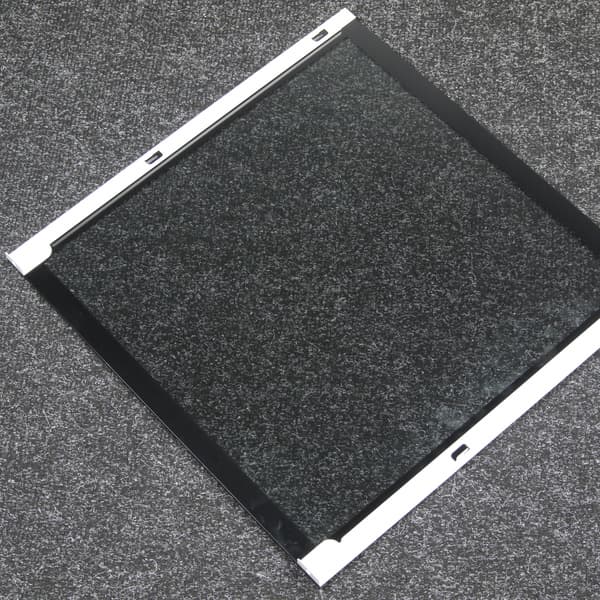

Левая боковая стенка выполнена из закаленного стекла со стальными накладками. Правая стенка полностью стальная.

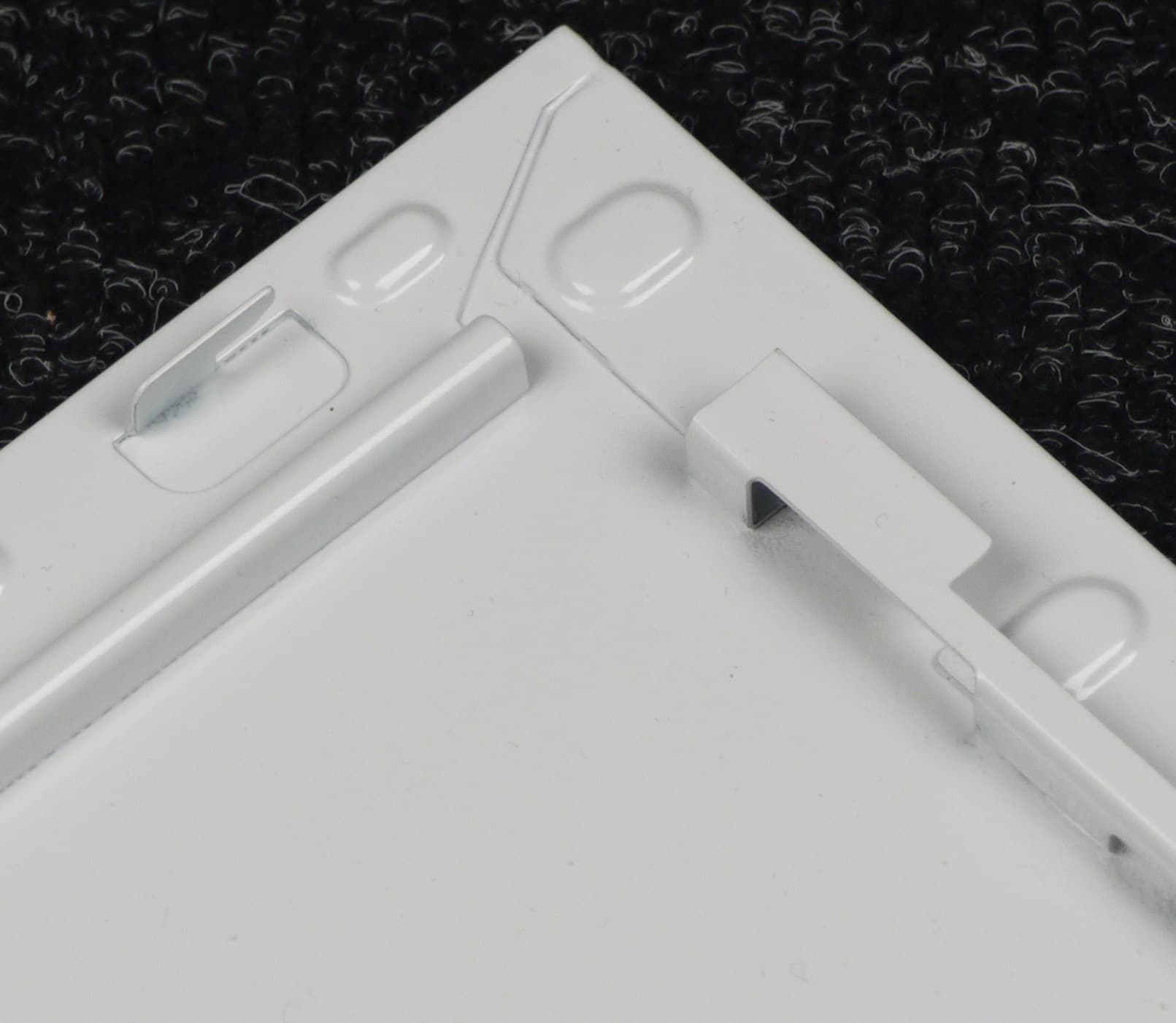

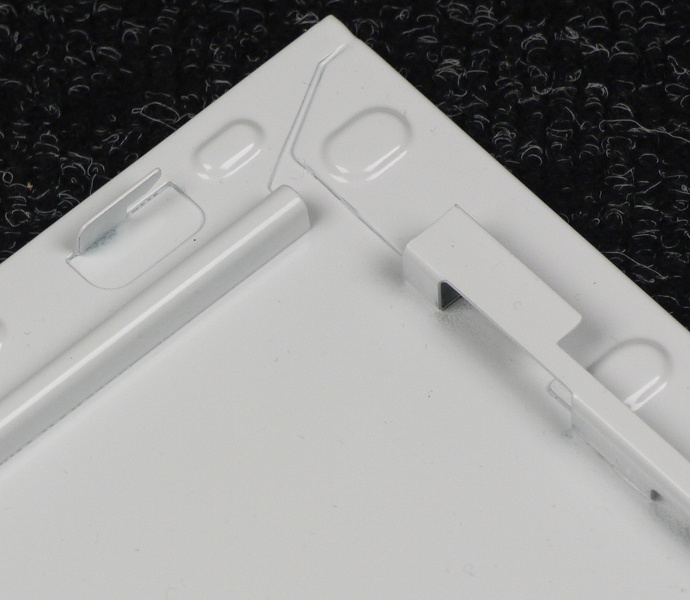

Система крепления у обеих стенок — стандартная пазогребенная. В передней части имеется зацеп.

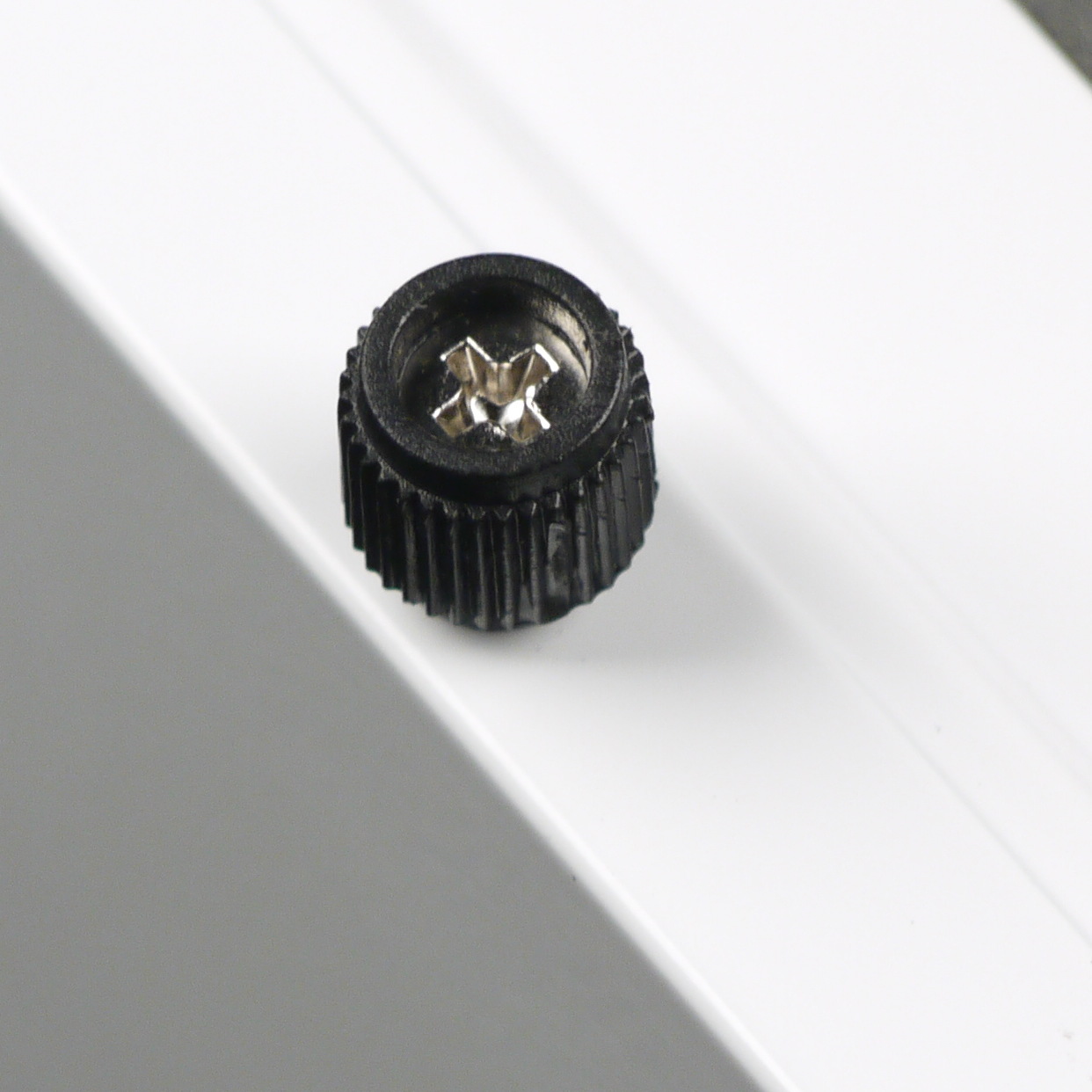

Фиксация осуществляется двумя винтами с накатной головкой. Точнее, используются винты с напрессованной пластиковой накладкой — это такой бюджетный вариант исполнения винта с накатной головкой.

Верхняя панель выполнена из стали, в ней имеется вентиляционная решетка, которую закрывает сверху фильтр. Верхняя панель приклепана к шасси, причем формой она напоминает корыто, что позволяет размещать под ней вентиляторы или системы СЖО типа AIO без конфликта с системной платой, так как внутреннее расстояние между верхним краем системной платы и плоскостью стенки составляет около 65 мм.

Шасси корпуса используется весьма бюджетное, толщина металла — 0,6 мм. Заметны усилия, направленные на увеличение жесткости конструкции путем использования деталей специальной формы, однако стали использовано не так много, поскольку в элементах имеются большие отверстия и проемы.

Масса корпуса составляет около 7 кг, из них 1,26 кг весит стеклянная стенка и 0,96 кг — стальная. То есть если бы обе стенки корпуса были стальные, он весил бы около 6,7 кг. Жесткость конструкции соответствующая. Положение частично спасают относительно небольшие линейные размеры корпуса, стеклянная стенка, а также конструкция верхней стенки. Однако определенной аудитории данная модель не подойдет в принципе.

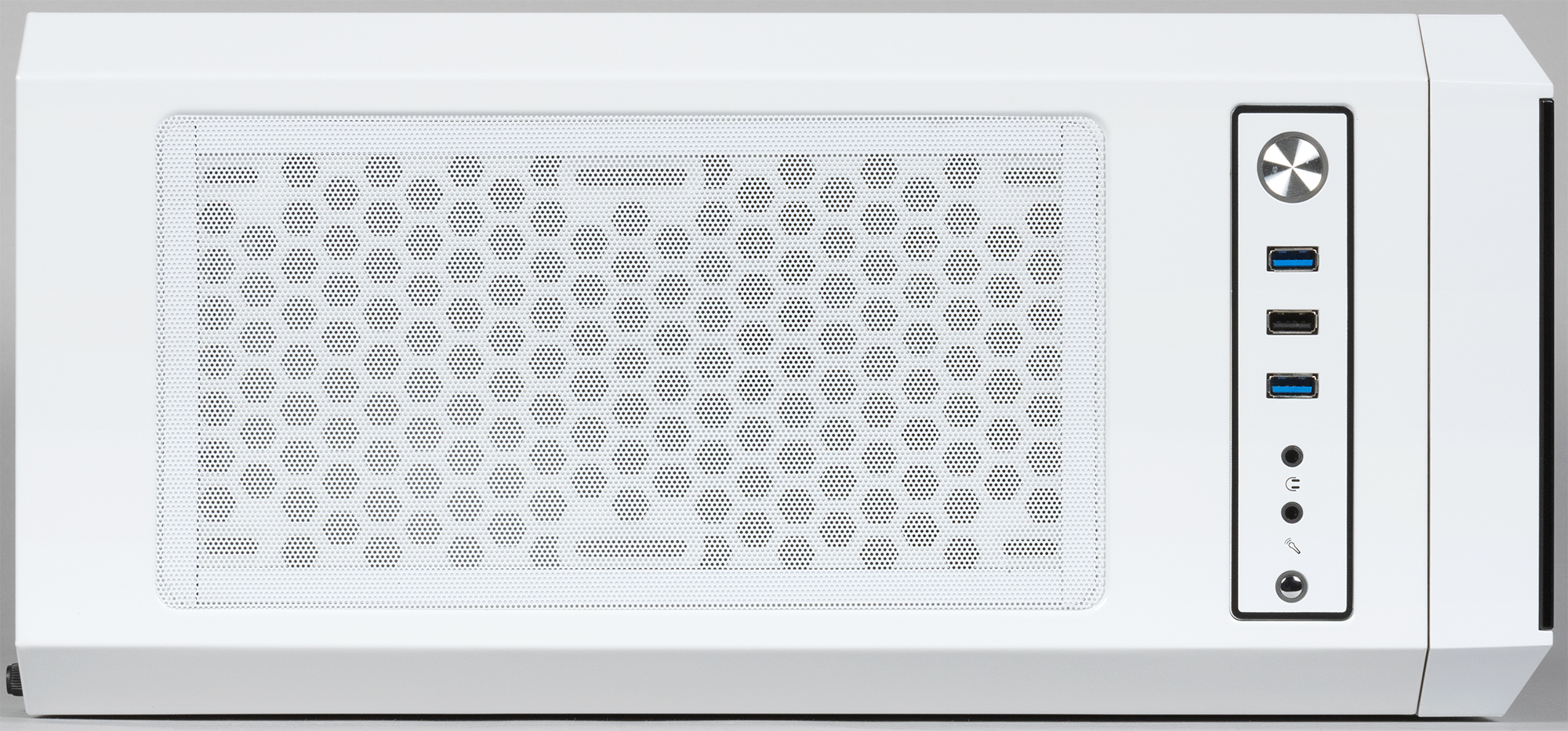

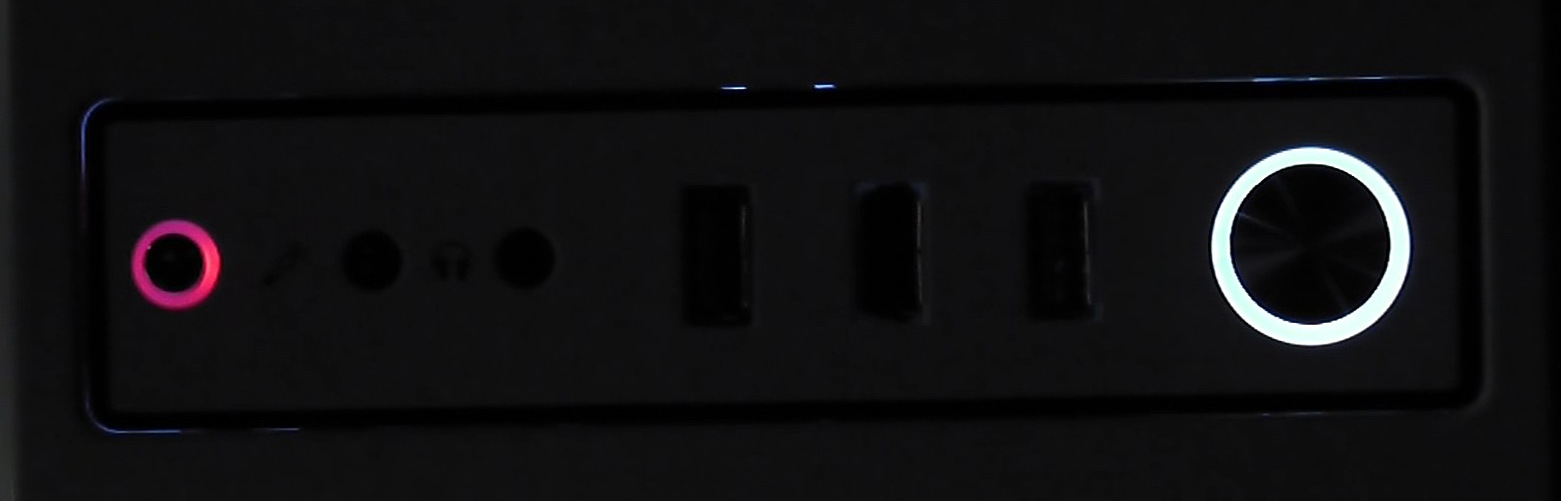

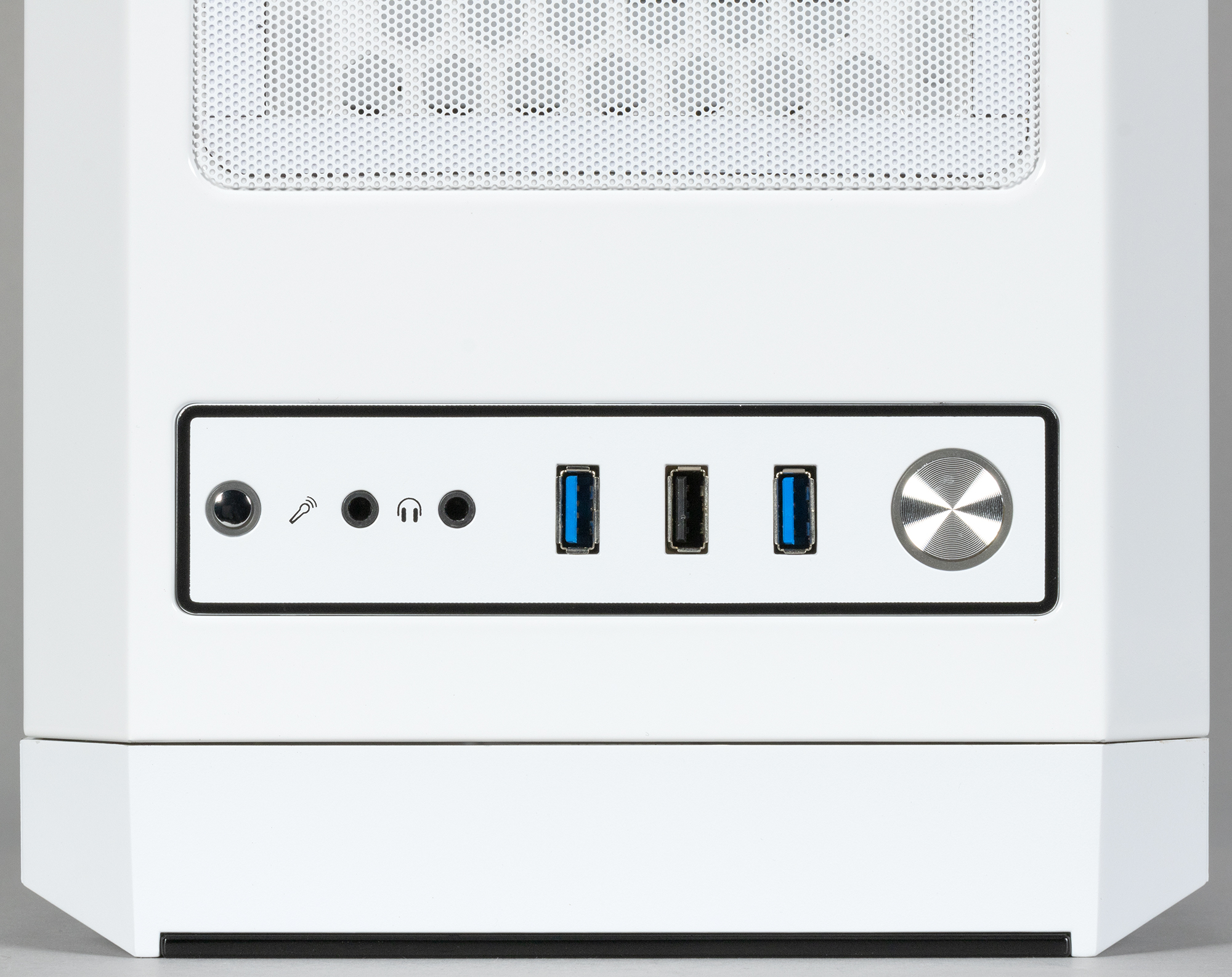

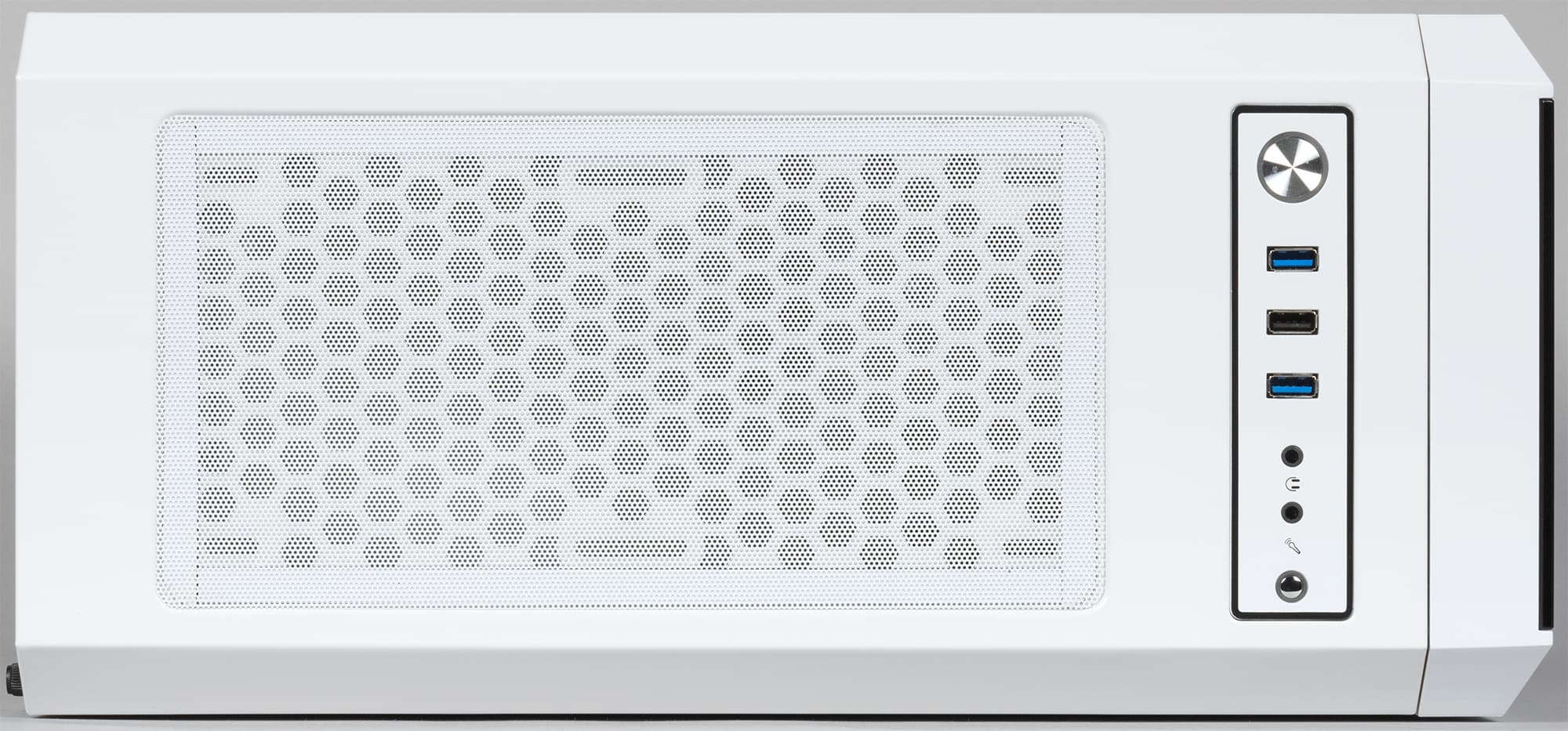

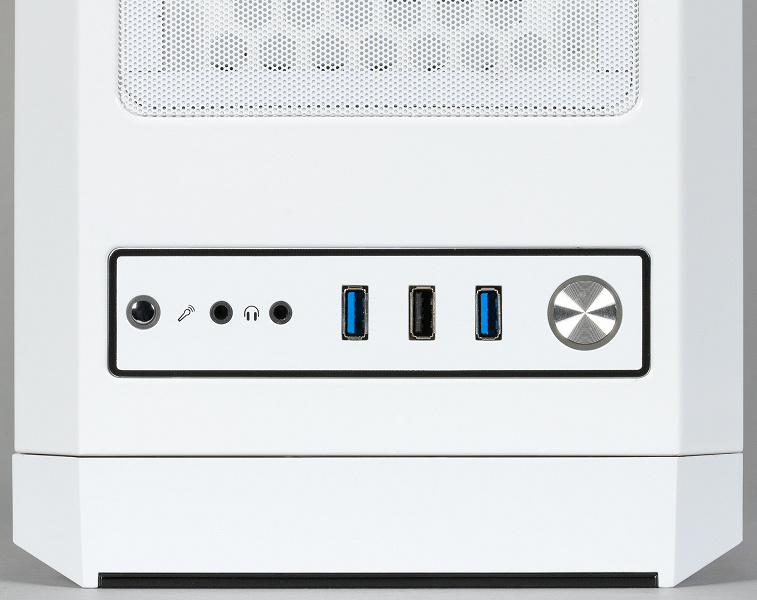

В передней части верхней панели размещены органы управления и коммутации. В их состав входят: три разнесенных друг от друга примерно на 12 мм порта USB (один USB 2.0 и два USB 3.0), стандартные разъемы для подключения микрофона и наушников, большая круглая кнопка включения и кнопка перезагрузки. Кнопки располагаются с разных сторон панели и отличаются размерами.

Индикатор включения опоясывающего типа светится белым, особых неудобств он не доставляет.

Индикатор активности накопителей — красного цвета, также выполнен опоясывающим вокруг кнопки перезагрузки.

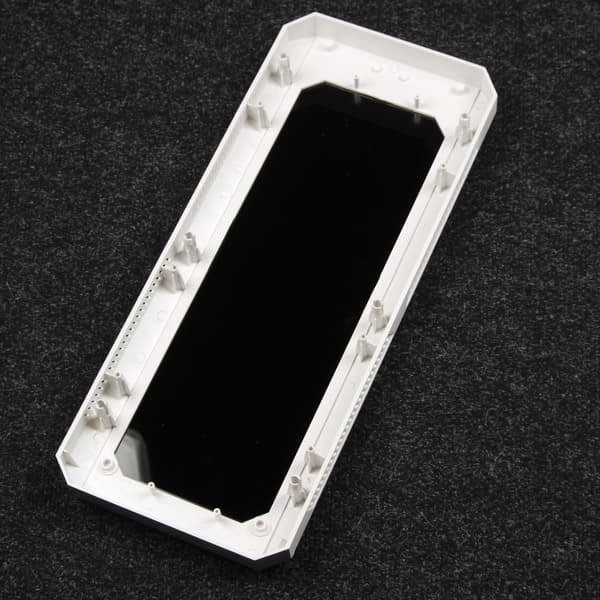

Передняя панель выполнена из пластика со вставкой из стекла спереди и с вентиляционными отверстиями по бокам. Пластик окрашен в массе, но лицевая часть, если судить по разному тону внешнего и внутреннего покрытия, также окрашена и снаружи, поверхность у нее матовая. Крепление передней панели — на стандартных распорных элементах, изнутри ничего отгибать не нужно.

Никаких проводов к передней панели не подходит, поэтому при желании ее можно снять и помыть целиком или же воспользоваться для ее очистки пылесосом.

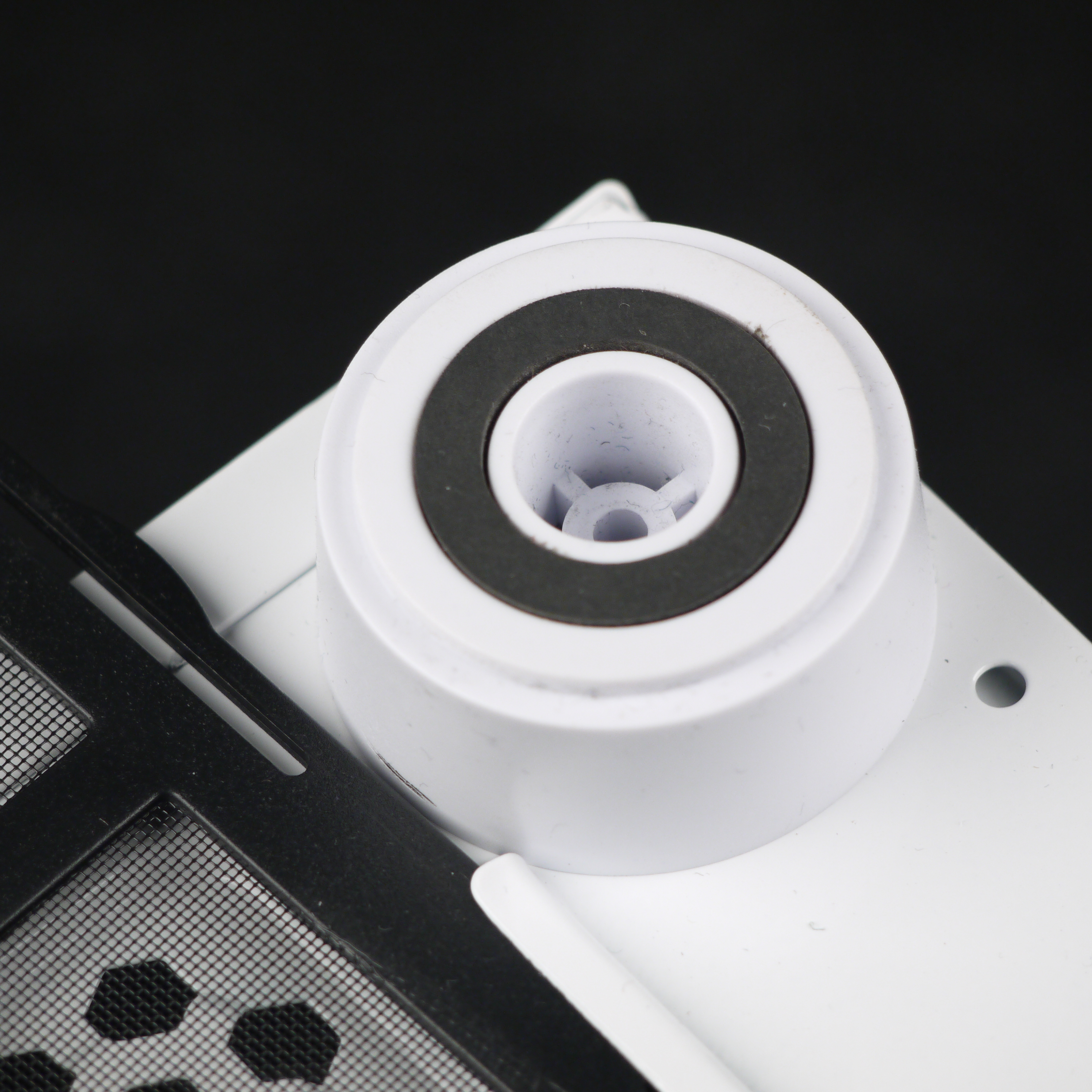

Ножки у корпуса целиком пластиковые, они имеют амортизирующие вставки, выполненные из резиноподобного материала.

Накопители

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину. Корзина в данном случае выполнена стационарной.

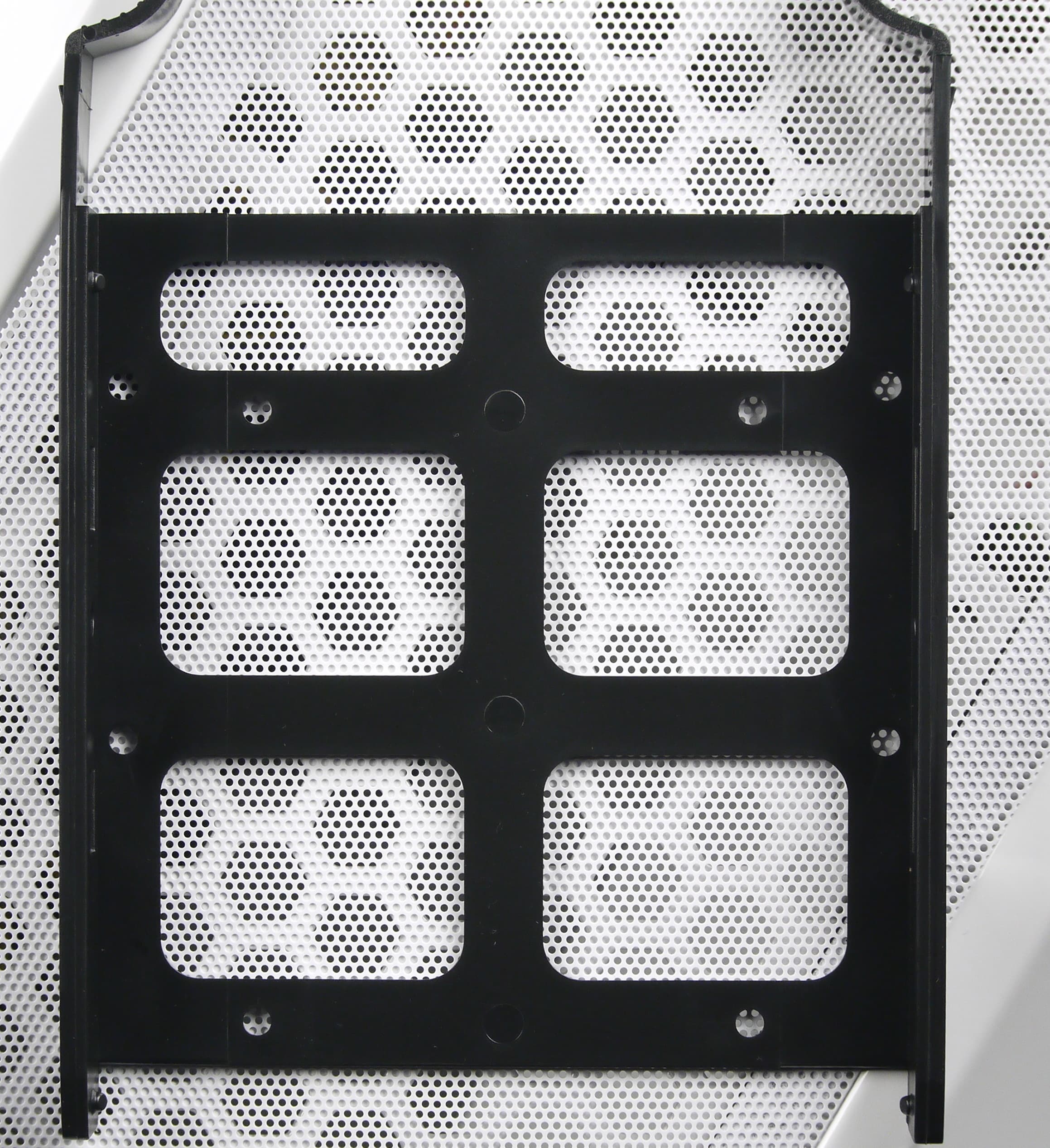

Диски устанавливаются в корзину через пластиковые рамки, фиксируются при помощи винтов через дно. На эти места можно установить как полноразмерный диск 3,5″, так и накопитель формата 2,5 дюйма. Каких-либо амортизирующих элементов не предусмотрено.

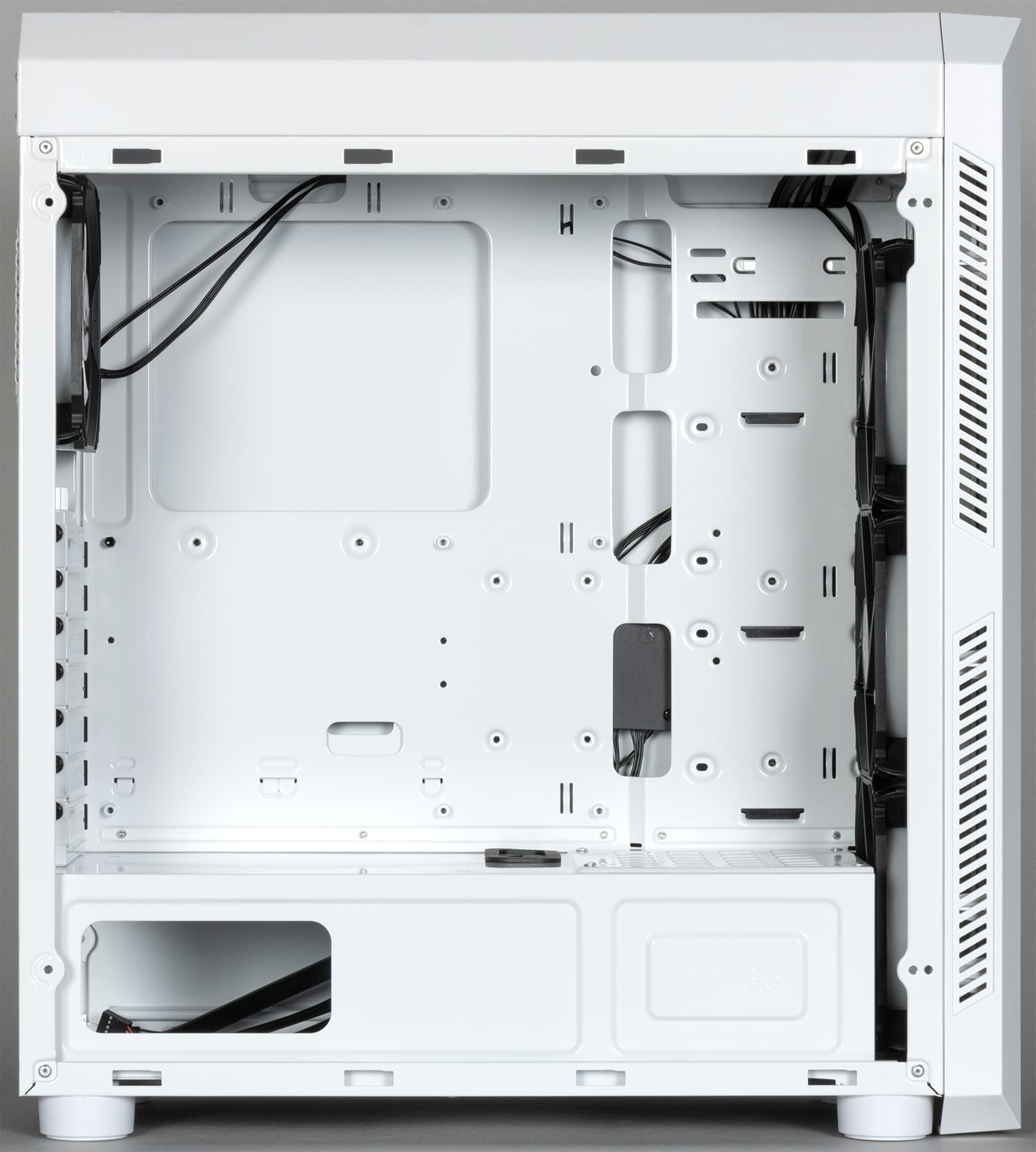

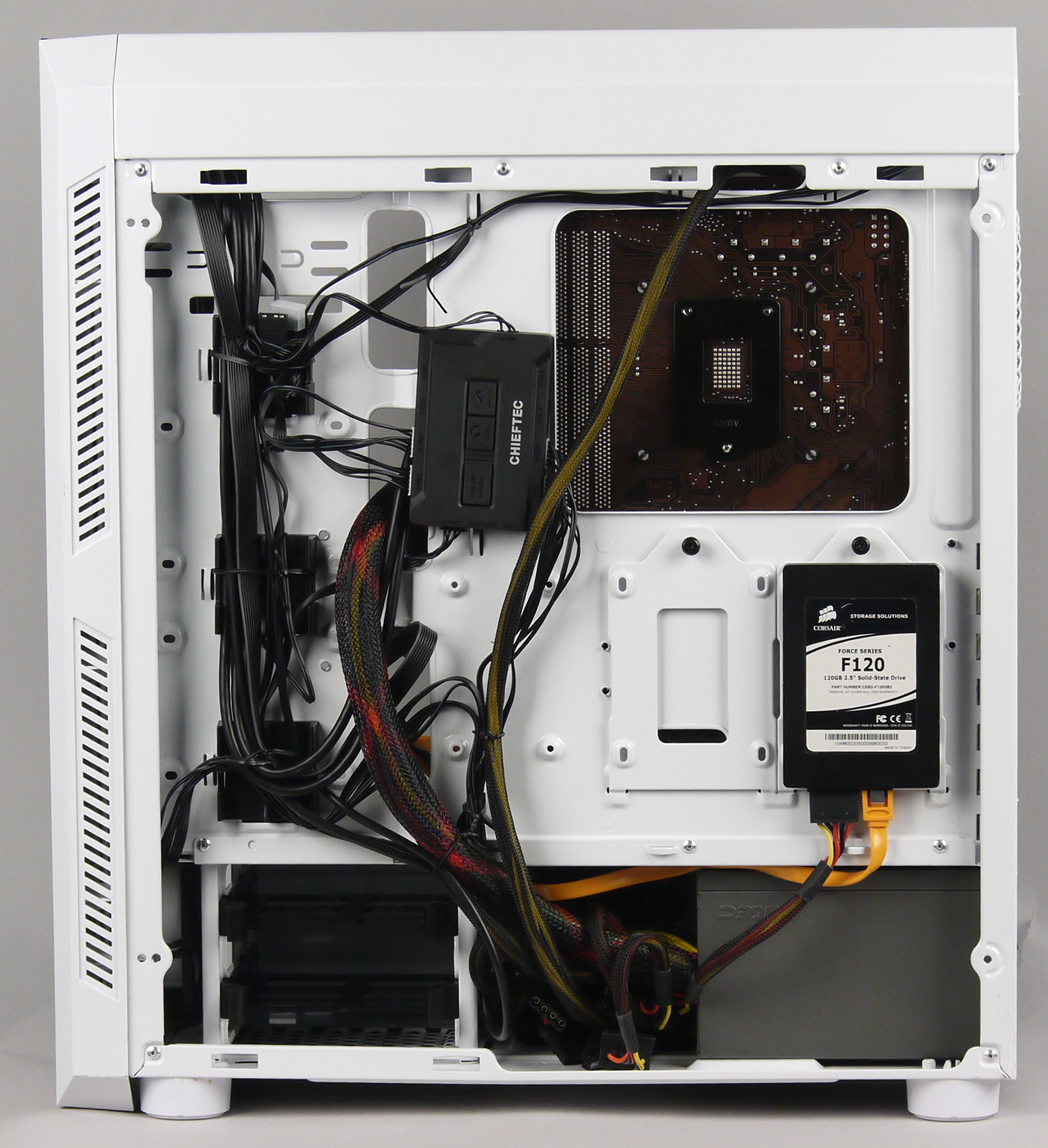

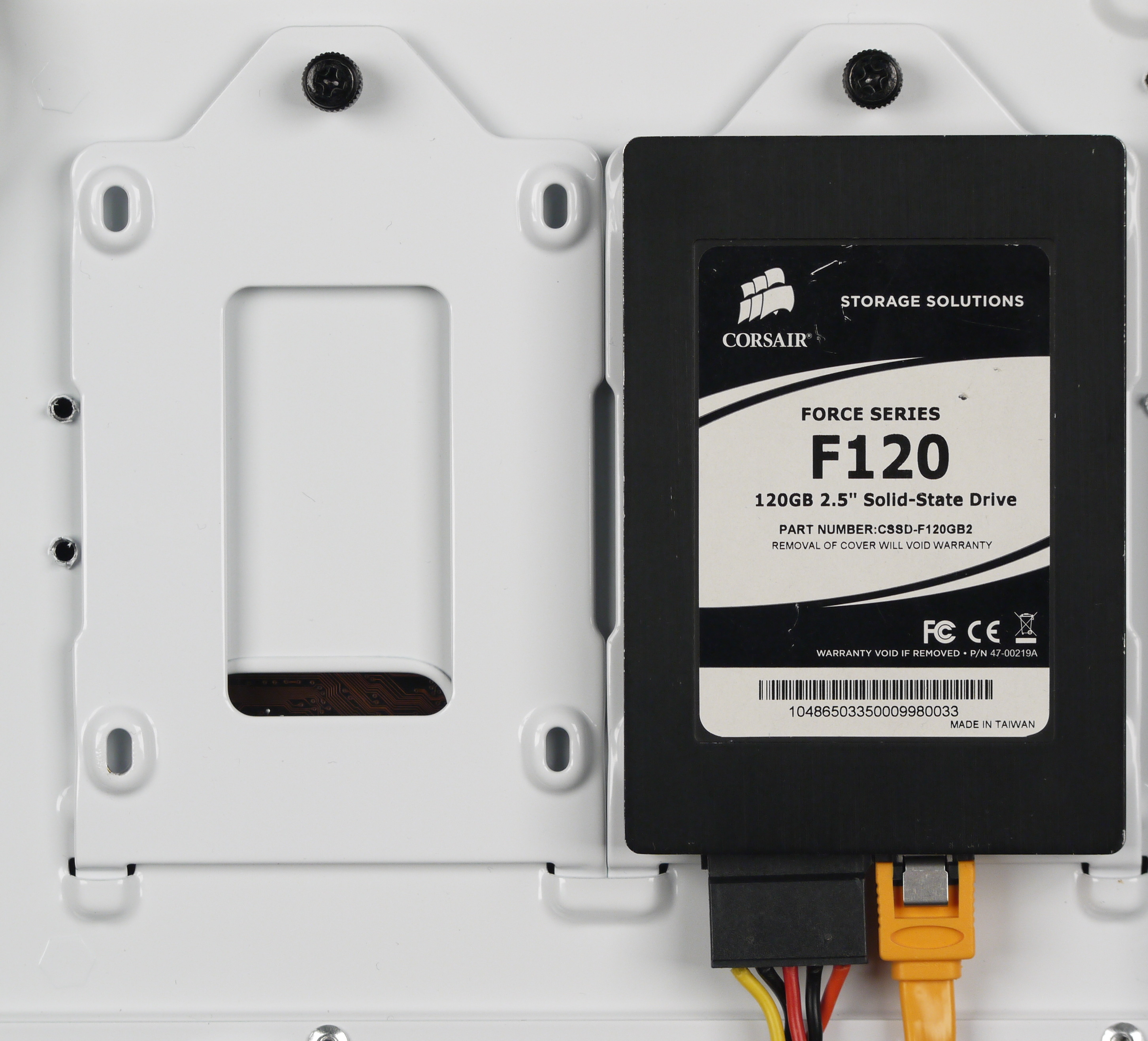

Для накопителей формата 2,5″ предусмотрены два быстросъемных контейнера, которые установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за выступ. Контейнеры дополнительно фиксируются винтами.

Еще одно посадочное место для накопителя формата 2,5 дюйма расположено около вышеописанных контейнеров на основании для системной платы. Фиксация накопителя осуществляется при помощи винтов, которые нужно вкрутить в накопитель со стороны дна сквозь основание для системной платы (с лицевой стороны), но сюда диск можно установить только до начала монтажа системной платы.

Нами были обнаружены еще два места для установки накопителей формата 2,5″ на обратной стороне основания для системной платы около передней стенки шасси. Фиксация накопителя осуществляется при помощи винтов, которые нужно вкрутить в накопитель со стороны дна сквозь основание для системной платы (с лицевой стороны). Штатно на этих местах установлены кабельные лотки, которые при желании можно снять самостоятельно.

В технических характеристиках данного корпуса указана возможность установки четырех накопителей: 2×2,5″ и 2×3,5″. На самом деле установить можно не менее пяти накопителей типоразмера 2,5″ (или 3×2,5″ и 2×3,5″), а опционально можно установить еще два накопителя 2,5″. Впрочем, все это не имеет особого значения, так как жесткие диски почти всегда используются полноразмерные, а не ноутбучные, а SSD сейчас гораздо удобнее покупать формата M.2 и устанавливать прямо на материнскую плату.

Сборка системного блока

Обе стенки крепятся вполне традиционным способом — при помощи пазогребенной системы с зацепом стенки за вертикальный борт шасси спереди и двух винтов с накатной головкой. Удобство манипулирования стенками не очень высокое, что обусловлено особенностью системы крепления.

Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы шириной 244 мм.

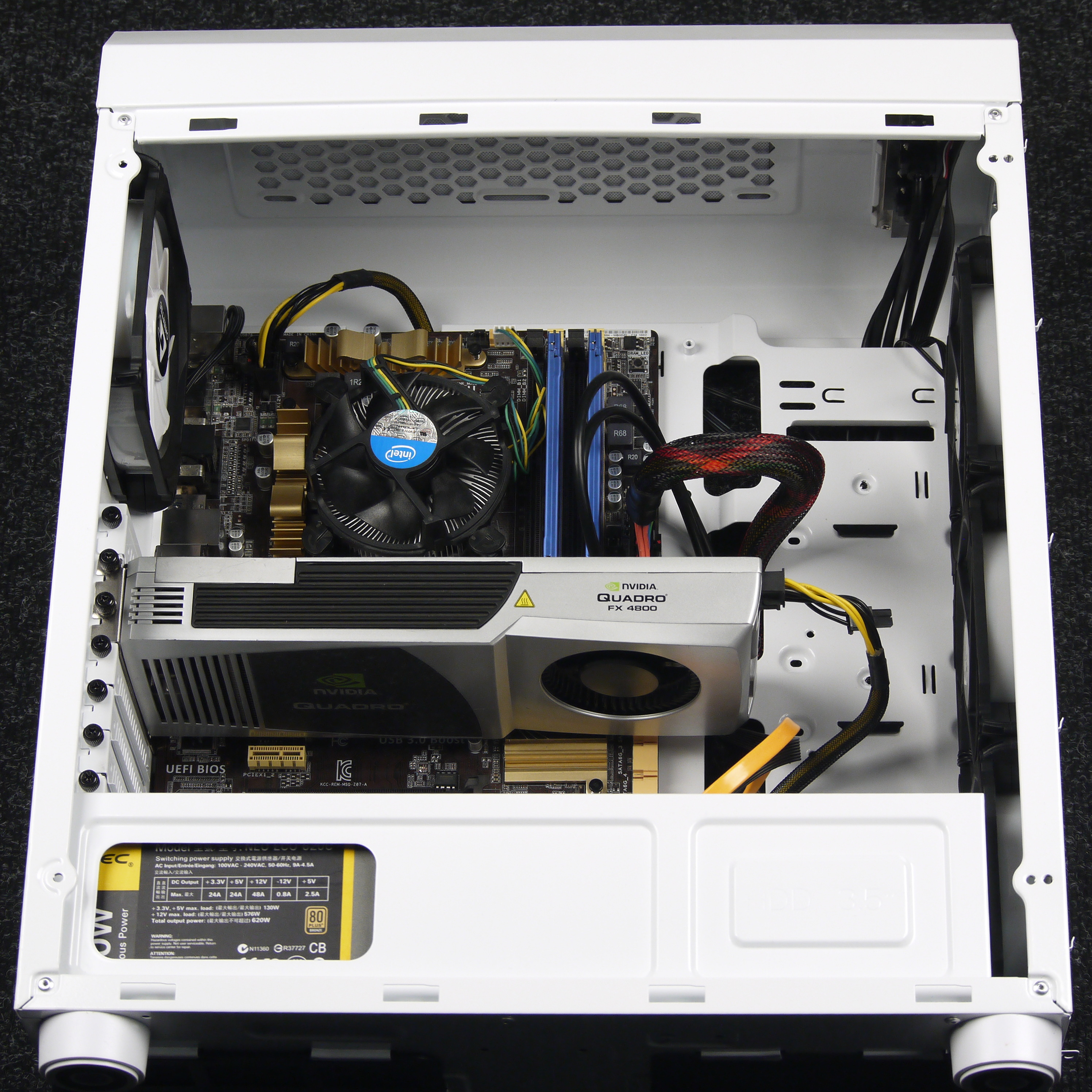

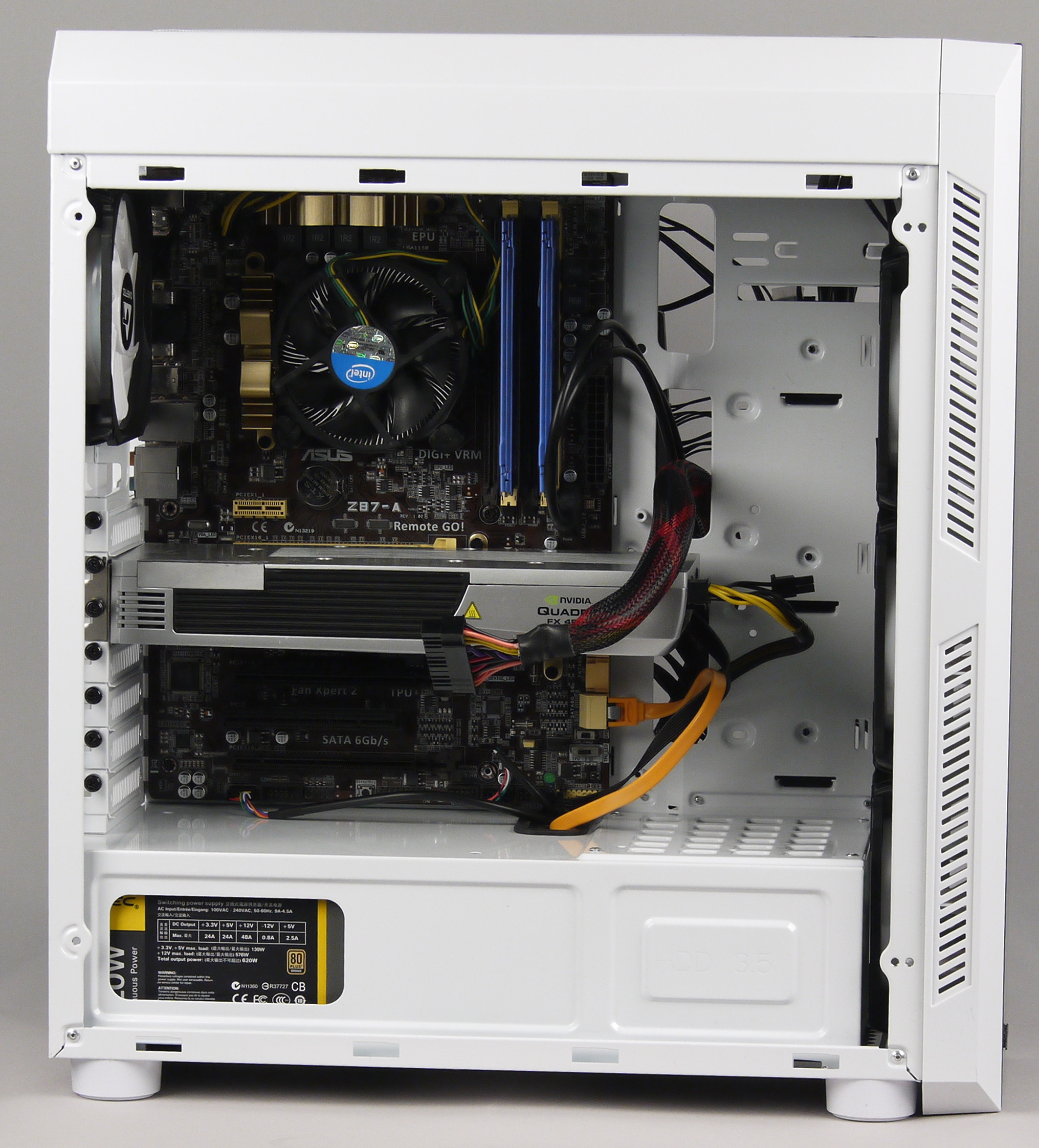

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.

Устанавливается БП с правой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются выштамповки, поверх которых нет никаких демпфирующих накладок. Корпус предусматривает установку блоков питания стандартных размеров, заявлена возможность установки блока питания с длиной корпуса до 200 мм включительно. Расстояние между задней панелью корпуса и передней дисковой корзиной в штатном положении составляет около 245 мм. Со своей стороны рекомендуем выбирать БП с длиной корпуса не более 180 мм, а еще лучше — 150 мм, так как в этом случае останется больше места для укладки проводов.

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 166 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 180 мм.

Глубина отсека для прокладки проводов составляет около 18 мм у задней стенки. Это не так уж и много, поэтому блок питания лучше предпочесть с ленточными проводами.

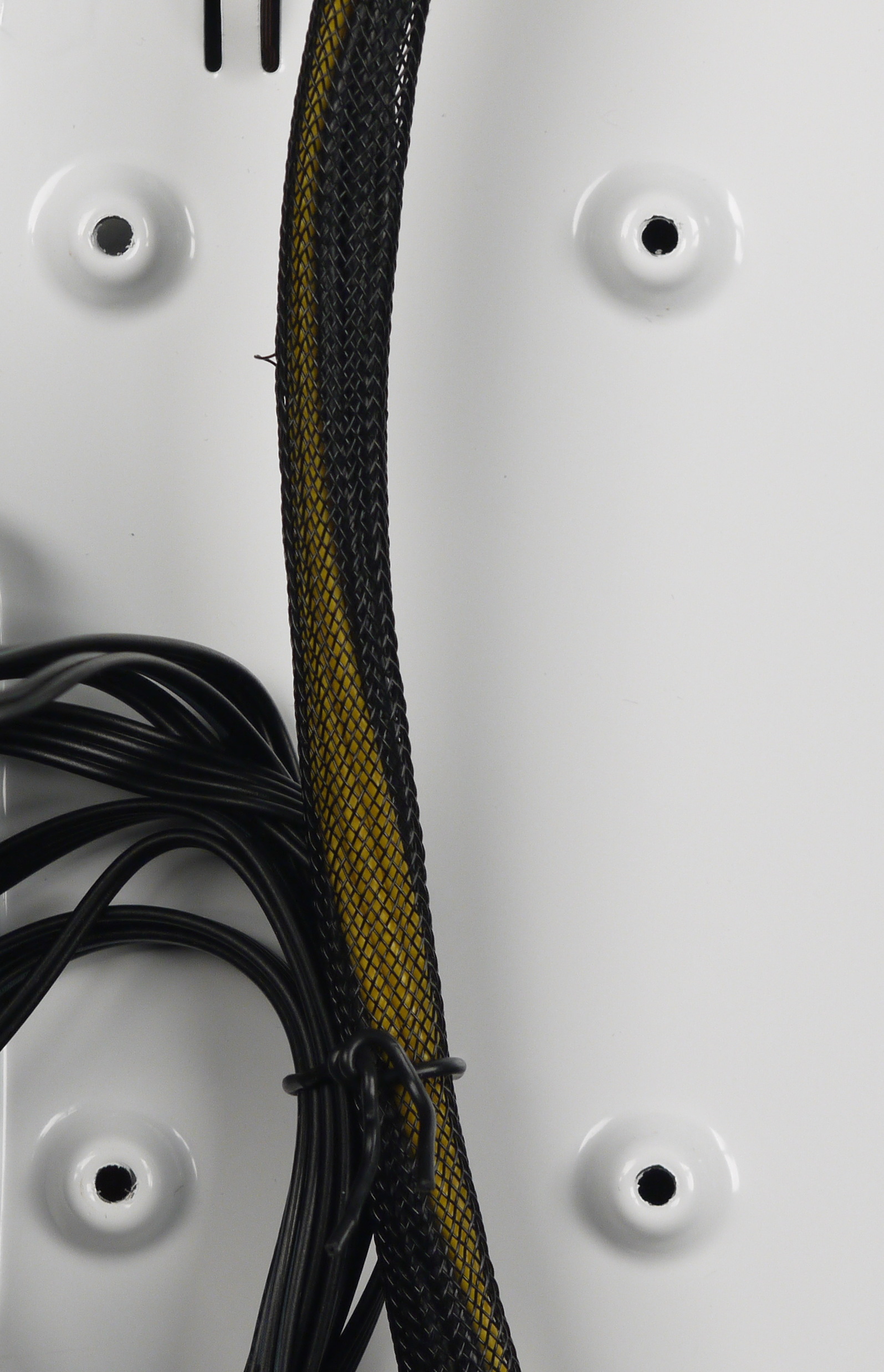

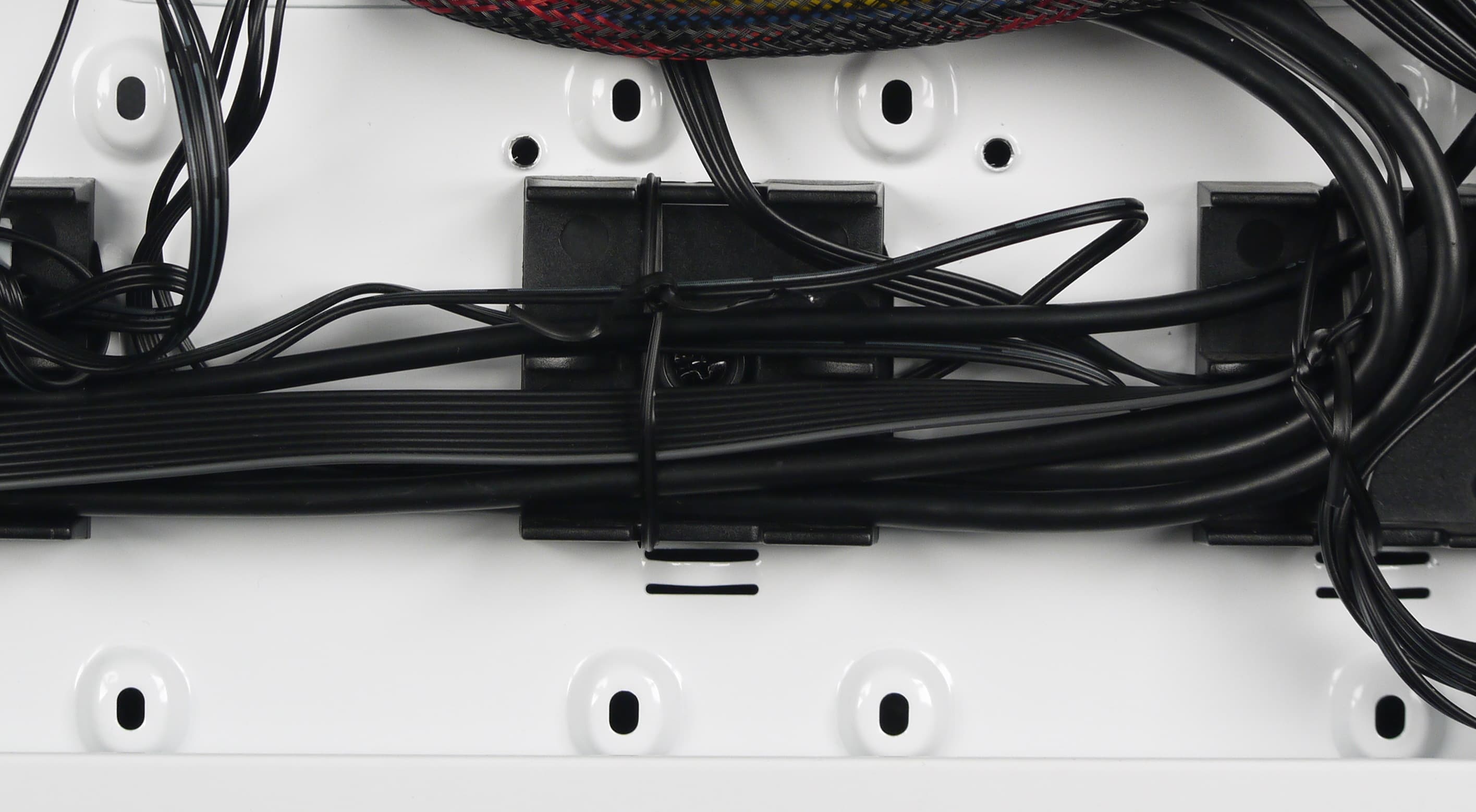

Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий, а также некое подобие кабельного лотка, который сформирован при помощи нескольких пластиковых скоб П-образной формы, установленных при помощи винтового крепления. В монтажных отверстиях лепестковые мембраны отсутствуют за исключением одного монтажного отверстия на кожухе блока питания — там мембрана есть, причем черного цвета.

Далее можно установить требуемые платы расширения, например видеокарту, которая, по заявлению производителя, может достигать в длину 349 мм. Расстояние между задней панелью ввода-вывода и передней стенкой шасси у этого корпуса составляет около 380 мм, с учетом установленных спереди и сзади вентиляторов остается около 355 мм, поэтому 349 мм — это вполне реалистичное значение. Хотя с точки зрения удобства манипуляций лучше ограничиться видеокартой длиной 280 мм.

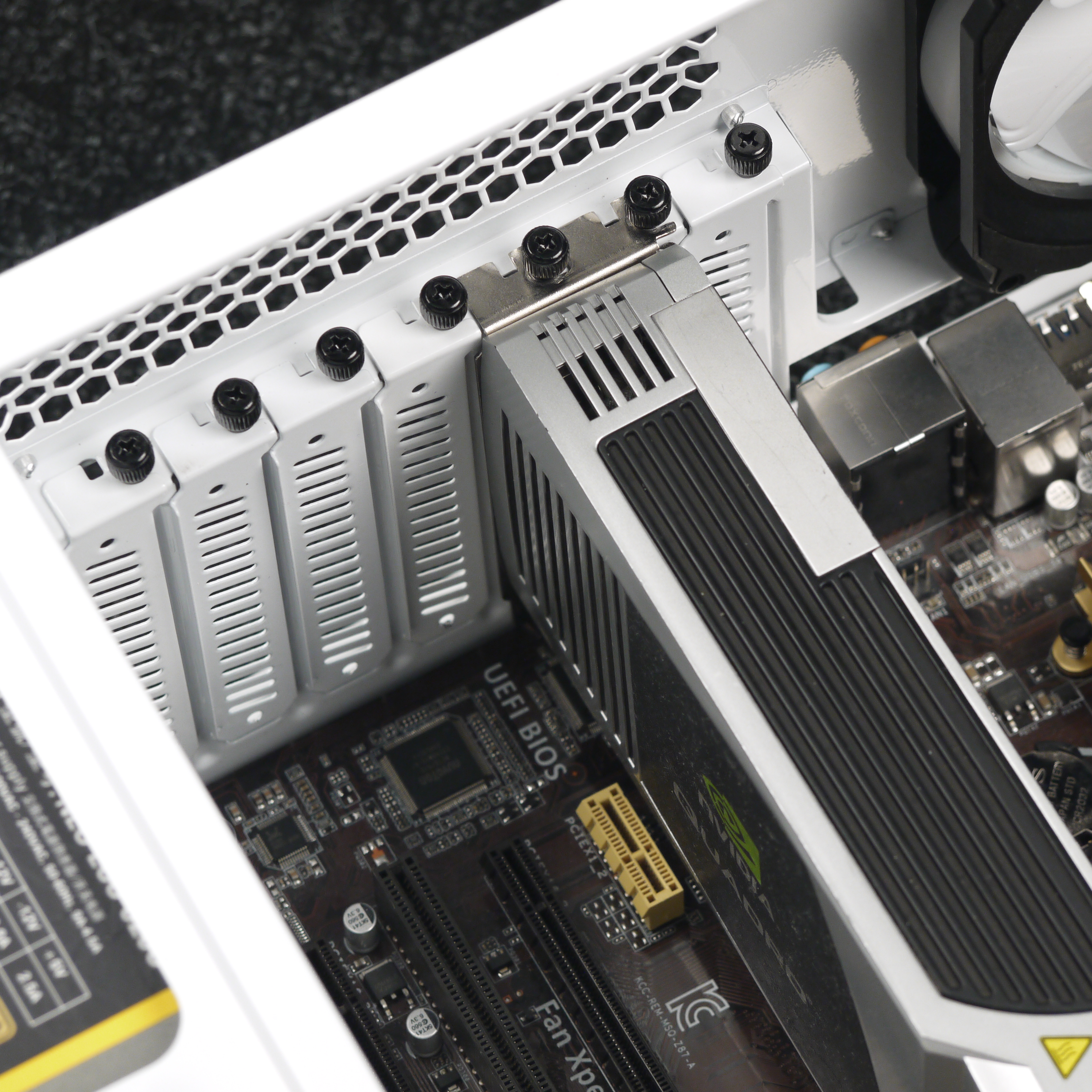

Система фиксации карточек самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения съемные, фиксируются одним винтом с накатной головкой.

Кнопки и интерфейсные порты передней (в данном случае — верхней) панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.

Акустическая эргономика

Мы провели измерения уровня шума системы охлаждения корпуса в трех режимах работы при управлении комплектными вентиляторами от штатного контроллера.

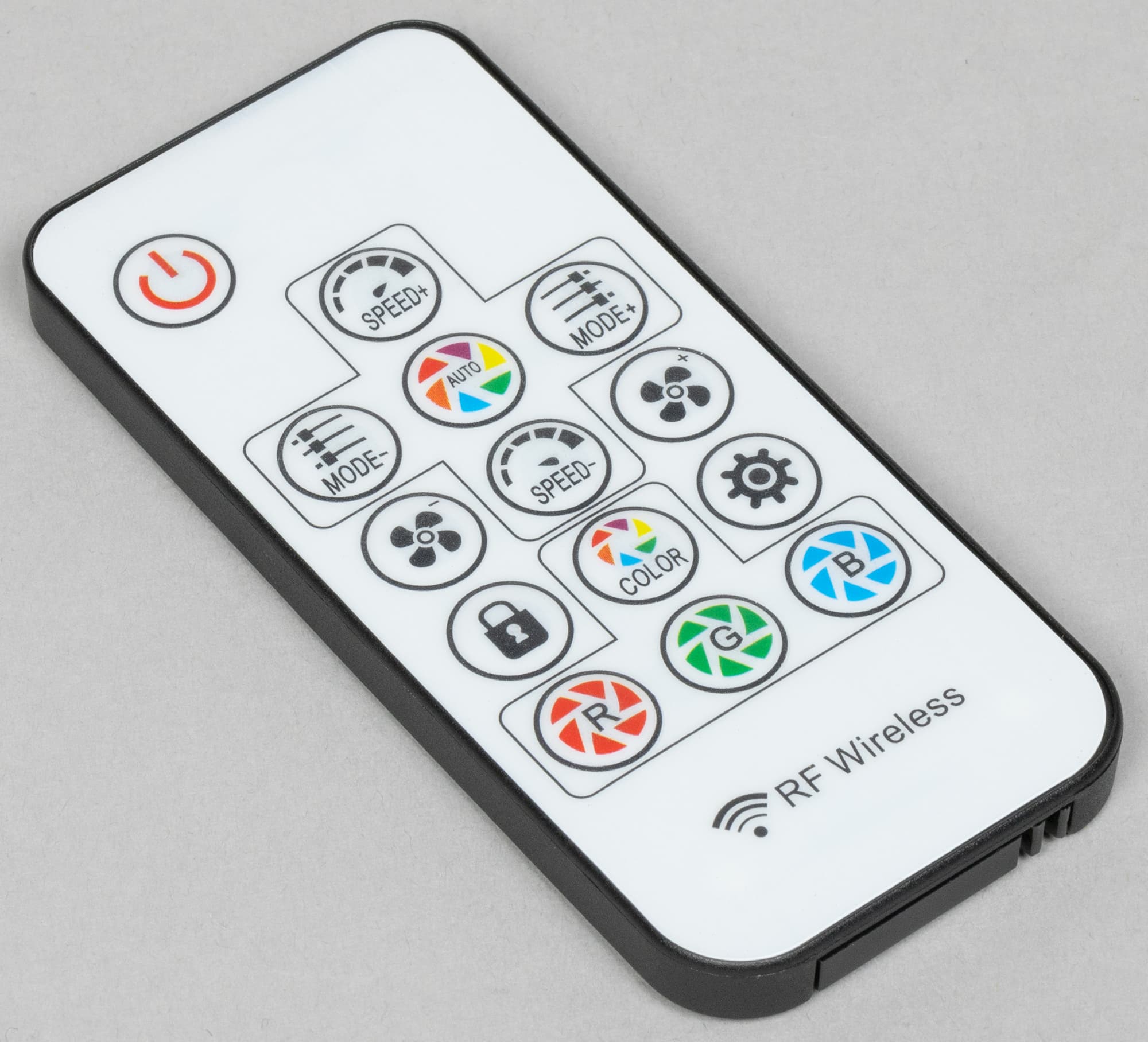

Режимы работы переключаются при помощи двух кнопок ПДУ с изображением вентилятора: правая увеличивает скорость вращения, левая — уменьшает. Никаких других способов управления скоростью вращения вентиляторов не предусмотрено, что может оказаться очень неудобным в случае потери или поломки пульта.

В младшем режиме работы шум системы охлаждения находится на низком уровне, в среднем — на сравнительно низком уровне (ниже среднетипичного), а в старшем шум можно считать средним для жилого помещения в дневное время суток.

При напольном размещении корпуса и расположении микрофона шумомера на уровне головы человека, сидящего около компьютера, положение дел сильно не меняется, но шум становится чуть ниже в силу особенностей конструкции корпуса.

Итоги

Chieftec Scorpion 3 вполне может оказаться востребованным для типичных домашних систем как благодаря дизайну со стеклянными панелями с двух сторон, так и из-за неплохой оснащенности: четыре ARGB-вентилятора уже есть в комплекте. Многофункциональный контроллер управляет не только подсветкой, но и скоростью вращения вентиляторов, причем полноценное управление осуществляется с радиопульта.

Собирать системы повышенной мощности и с большим количеством дополнительного оборудования, в частности СЖО, в корпусе не очень удобно из-за его небольших габаритов, хотя техническая возможность для этого имеется. Лучше все-таки ограничиться для процессора башенным кулером с вентилятором 120 мм. Собрать игровую систему средней ценовой категории в корпусе будет несложно.

В целом Chieftec Scorpion 3 оставил очень неплохое впечатление: он создан на достаточно бюджетном шасси, но для конечного пользователя, который не посещает регулярно недра своего компьютера, это не будет заметно, поскольку изготовлен корпус аккуратно и качественно покрашен. Основные недостатки данной модели типичны для бюджетных продуктов, а серьезных проблем мы не обнаружили, поэтому для сборки игровой системы умеренной стоимости данная модель вполне пригодна.

За реализацию ПДУ у контроллера вентиляторов Chieftec Scorpion 3 получает награду Original Design за текущий месяц.
