Блок питания Fractal Design Newton R3 600W

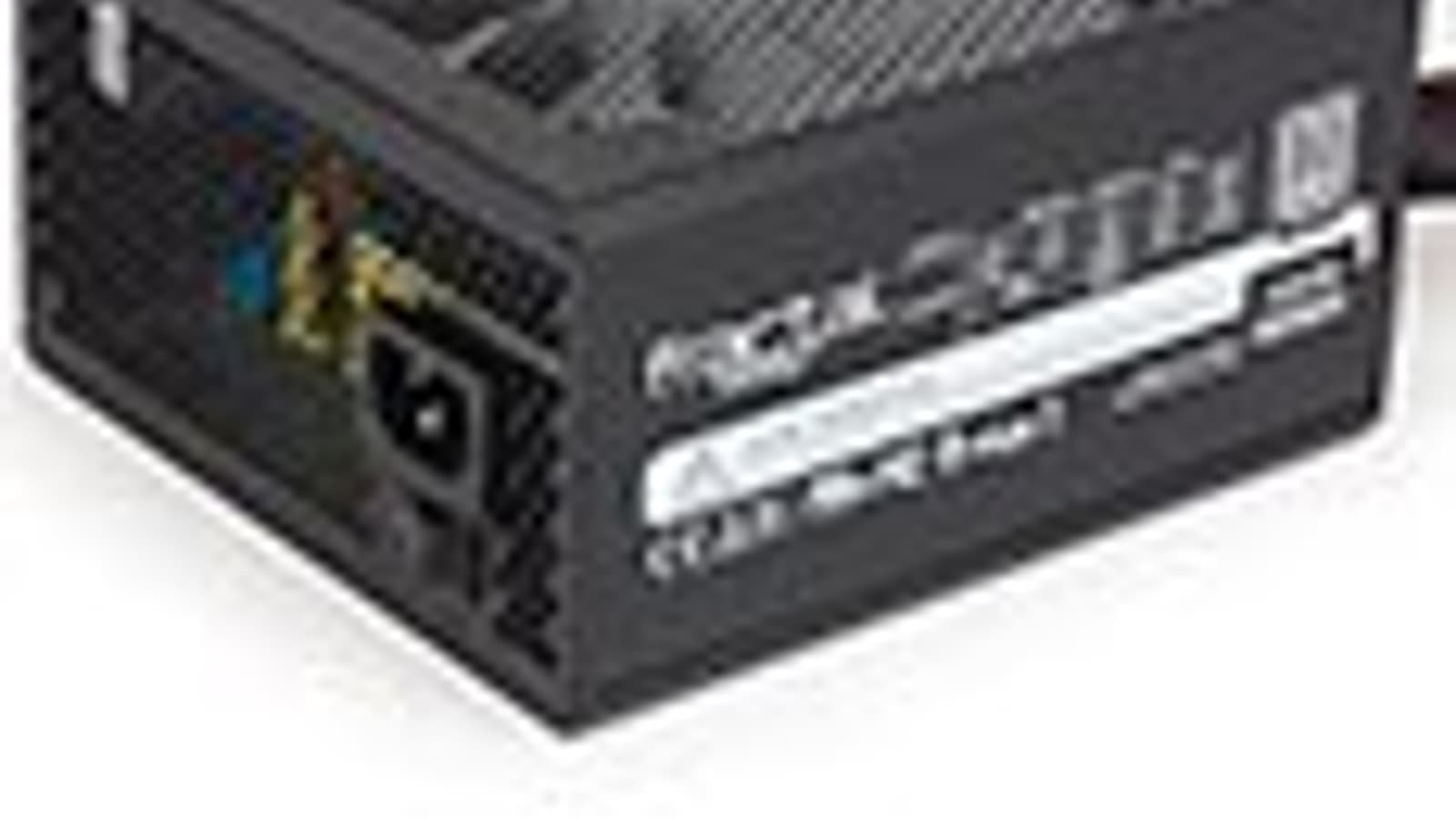

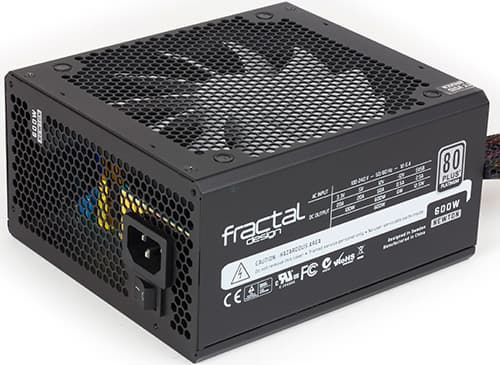

Внешний вид блока питания Fractal Design Newton R3 600W
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В секторе компьютерных блоков питания компания Fractal Design присутствует недавно, а на российском рынке продукция данной компании появилась только в прошлом году, поэтому блоки питания под данной торговой маркой вызывают довольно большой интерес.

На момент написания обзора, в ассортименте компании были представлены три серии компьютерных блоков питания: Integra R2, Tesla R2, Newton R3. Последняя серия является топовой у данного производителя, она включает в себя три модели мощностью 600, 800 и 1000 Вт, для последней предусмотрена также модификация белого цвета.

Мы познакомимся с младшей моделью из данной серии — Fractal Design Newton R3 600W, которая, как это явствует из наименования, имеет максимальную выходную мощность 600 Вт, причем всю эту мощность, согласно характеристикам БП, он способен отдать по шине +12VDC.

Данная модель характеризуется наличием сертификата 80 Plus Platinum, а также использованием высококачественных конденсаторов японского производства.

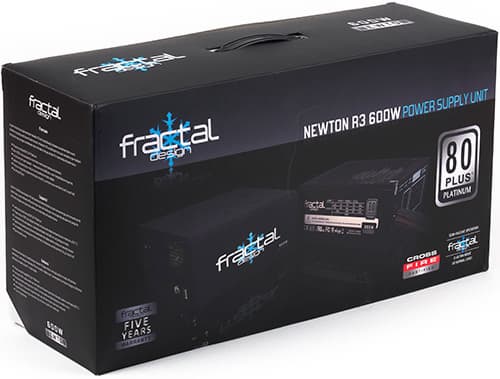

Упаковка блока питания Fractal Design Newton R3 600W

Корпус БП имеет матовое покрытие, качество окраски можно оценить как весьма высокое. Длина БП — 165 мм, что не позволит использовать его в некоторых компактных корпусах. Очевидно, что к оформлению БП приложили руку дизайнеры — часть углов корпуса выполнена скошенными, а все надписи, в том числе и характеристики, нанесены непосредственно на боковую стенку БП методом окрашивания. Надо отметить, что некоторую свежесть во внешнем виде продукта это добавляет.

Поставляется блок питания в габаритной коробке с ручкой для переноски. Упаковка двойная: под внешним бумажным конвертом находится типовая коробка из гофрированного картона. Интересно, что конверт охватывает основную коробку только с трех сторон, то есть снизу конверта нет, что существенно облегчает процесс извлечения БП из коробки. Оформление выполнено с преобладанием черного цвета, с белыми и голубыми элементами.

Характеристики

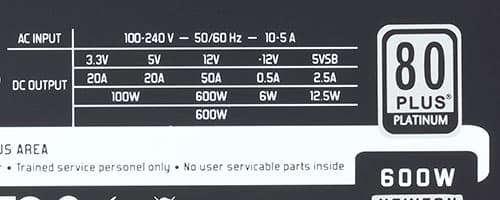

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 600 Вт (50 А). Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

Характеристики блока питания Fractal Design Newton R3 600W

Длина проводов и количество разъемов

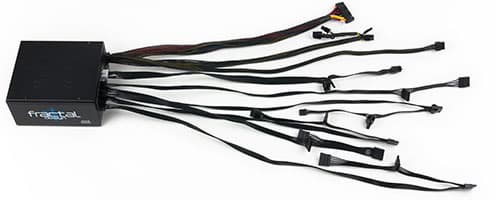

Провода и разъемы блока питания Fractal Design Newton R3 600W

Фиксированные
до основного разъема АТХ — 53 см
до процессорного разъема 8 pin SSI — 72 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 10 см до второго такого же разъема
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 45 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема
до первого разъема SATA Power Connector — 70 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема
до первого разъема Peripheral Connector (молекс) — 60 см, плюс 12 см до второго такого же разъема
до первого разъема Peripheral Connector (молекс) — 65 см, плюс 12 см до второго такого же разъема, плюс 12 см до разъема питания FDD

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector4
15 pin Serial ATA Connector9на 3 жгутах
4 pin Floppy Drive Connector2

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов и их размещение на жгутах проводов является оптимальным — в частности, разъемы SATA Power размещены на трех жгутах, что весьма удобно.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания преобразователя процессора — около 72 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Система охлаждения

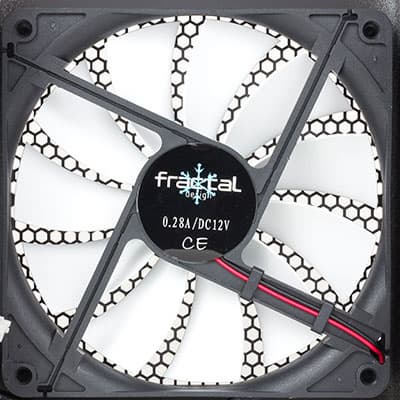

Вентилятор блока питания Fractal Design Newton R3 600W

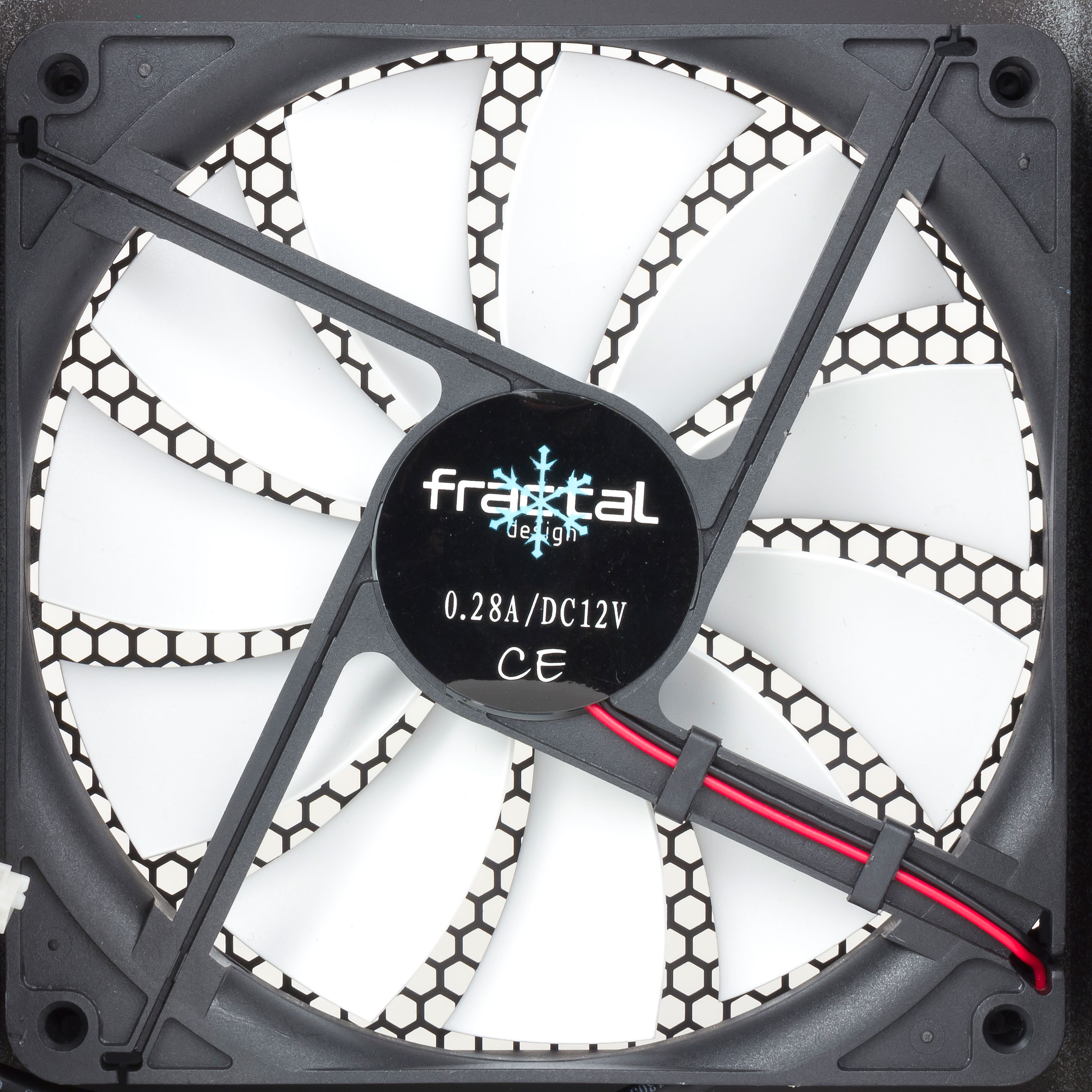

Под штампованной решеткой установлен вентилятор типоразмера 120 мм с собственной маркировкой Fractal Design.

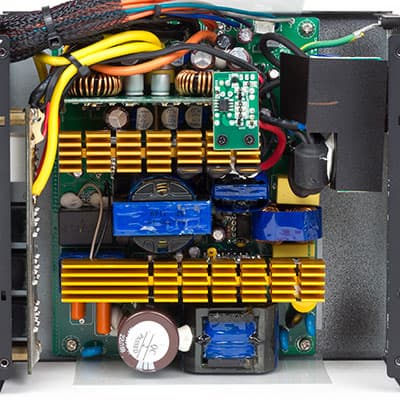

Вид платы блока питания Fractal Design Newton R3 600W

Основные полупроводниковые элементы установлены на двух радиаторах средних размеров. Независимые преобразователи каналов +3.3VDC и +5VDC размещены на отдельной плате и дополнительного теплоотвода не имеют, но никаких препятсвий для конвекционного охлаждения нет, чего с учетом малой рассеиваемой мощности данного узла должно быть более чем достаточно даже при работе в пассивном режиме.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение продолжительного времени. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, отклонения напряжений от номинала — в пределах нормы.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

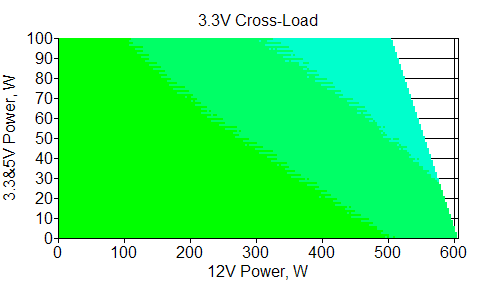

Отклонения по линии +3,3 VDC

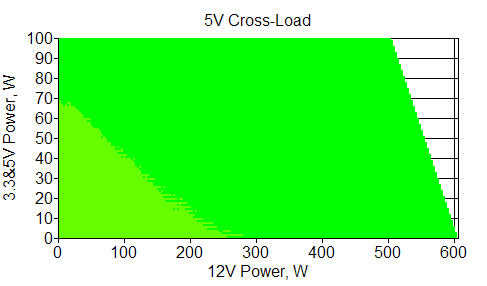

Отклонения по линии +5 VDC

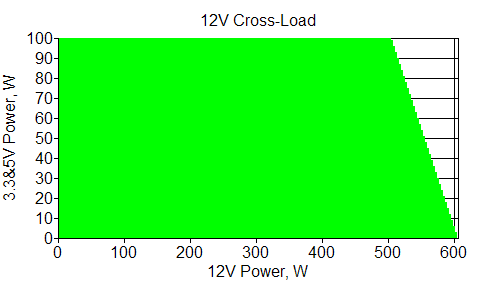

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов.

Электрические параметры данной модели находятся на хорошем уровне: отклонения по каналу +3,3VDC находятся в пределах трех процентов, по +5VDC — в пределах двух процентов, по каналу +12VDC — в пределах одного процента во всем измеренном диапазоне мощности.

При типичном распределении мощности по каналам выходные параметры блока питания находятся на очень хорошем уровне.

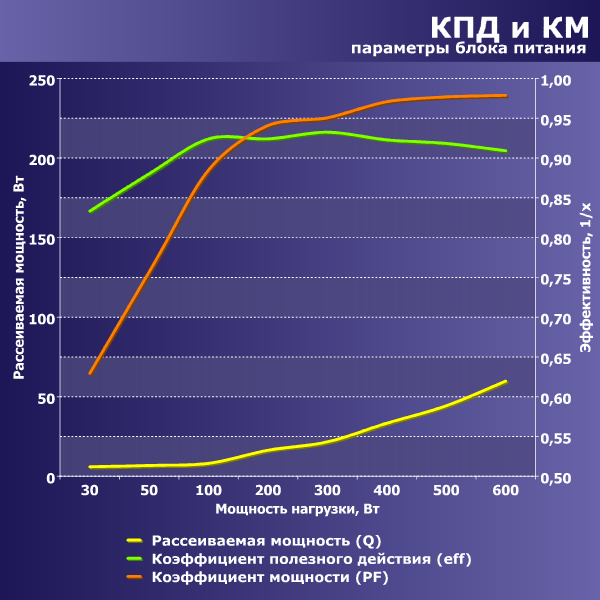

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 100 до 600 ватт, максимальное зарегистрированное значение составило чуть больше 93,2 процентов — на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 88 процентов, на мощности 30 Вт — около 83,3 процентов. В целом показатели отличные для современных блоков питания подобной мощности, и даже на малой мощности КПД весьма высокий.

График рассеиваемой мощности представляет собой относительно плавную линию.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 600 Вт.

Измерение уровня шума

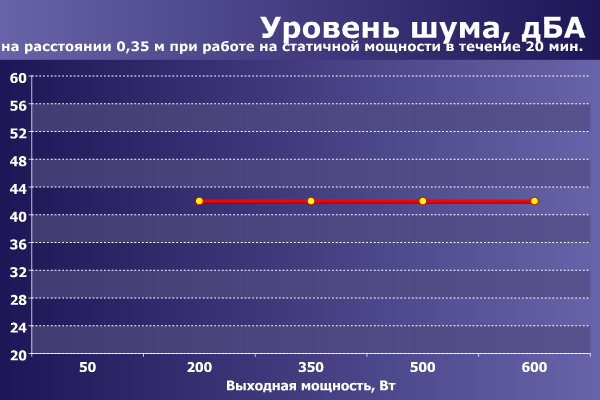

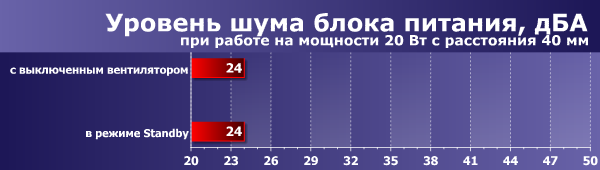

В данном материале мы продолжаем использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-ЭКО, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель блока питания имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении.

Система регулирования скорости вращения вентилятора у данной модели работает от температуры: при включении блока питания на мощности 500 Вт из холодного состояния вращение вентилятора начинается примерно через 5 минут при температуре окружающего воздуха около 23 градусов. Вентилятор раскручивается до весьма высоких оборотов, шум при раскрутке вентилятора достигает 42 дБА на расстоянии 35 см.

Источник с подобным уровнем шума, при условии его расположении в ближнем поле, как в нашем случае, будет хорошо заметен в дневное время суток в жилом помещении, довольно хорошо он будет заметен и в типичном офисном помещении. При работе вентилятор все время осуществляет циклы пуска-остановки, а не вращается с постоянной скоростью, что еще больше ухудшает акустическую эргономику. А так как раскрутка вентилятора происходит единообразно на всех номиналах мощности, начиная с 200 Вт, то и уровень шума регистрируется идентичный на разных номиналах.

Выходная мощность, ВтЗапуск из холодного состояния, мин.Остановка после разогрева, мин.
50не происходит0,5
200не происходитне происходит
35012не происходит
5005не происходит

Что касается работы на малой мощности, то в наших условиях блок питания не запускал вентилятор при старте из холодного состояния, а также быстро останавливал вентилятор при переходе с максимальной мощности, на номиналах вплоть до 100 Вт включительно. Мощность 200 Вт является пограничным номиналом: запуск из холодного состояния происходит через 42 минуты (на данный момент измерительный интервал составляет 20 минут), но при переходе с максимальной мощности циклы вращения вентилятора не прекращаются даже в течение часа. Таким образом, на пассивный режим на этой мощности рассчитывать не стоит.

При долговременной (1000 мин.) работе на максимальной мощности было произведено измерение значений температуры в районе штатного термодатчика и в районе выходного каскада. Согласно полученным результатам температура в районе выходного каскада была зарегистрирована на уровне 30 градусов, что оказалось всего на три градуса выше температуры окружающего воздуха.

Наименование типа нагрузкиТемпература около термодатчикаТемпераутра в выходном каскадеОкружающая температура
Постоянная нагрузка4330,527
Переменная нагрузка34,542,224,5

В случае переменной нагрузки при снятии кросс-нагрузочной характеристики общий уровень термонагруженности изменился не сильно, но абсолютные значения температур, если так можно выразиться, произвели рокировку. Но и в этом случае значения параметра таковы, что никакой усиленной вентиляции не требуется, а наоборот есть приличный запас по температуре.

Уровень шума электроники БП фактически не заметен на любом адекватном, с точки зрения реального практического использования, расстоянии. На расстоянии 40 мм от решетки вентилятора можно услышать небольшой шум — правда, не писк, а скорее среднечастотное шипение. Такой звук вполне типичен для современных блоков питания — ничего необычного тут нет, и он никак не мешает.

Оценка потребительских качеств

Уровень потребительских качеств данной модели оценить одной фразой сложно. С одной стороны, перед нами список достоинств: хорошие электрические характеристики, высокая экономичность, хорошо продуманный набор разъемов и проводов для их подключения. С другой стороны — акустическая эргономика, которую даже удовлетворительной назвать нельзя.

В итоге приходим к выводу, что раз блок питания производит заметный шум, причем не постоянно, а периодически, то рекомендовать его можно только для пользователей, которых уровень шума не волнует вообще, или же для сборки систем, в которых остальные компоненты будут шуметь еще сильнее именно в режиме нагрузки, так как в режиме простоя блок питания почти не шумит (правда, при температуре воздуха в сорок градусов и более ситуация может измениться).

По совокупности потребительских качеств, которые продемонстрировал протестированный блок питания, можно сделать вывод, что наиболее удачно данная модель сможет проявить свои достоинства в производительных системах с мощной видеоподсистемой, но при условии, что к компьютеру не предъявляется требование улучшенной акустической эргономики, особенно в высоконагруженных режимах. На малой мощности (100 Вт и менее) блок питания способен функционировать в пассивном режиме при условии невысокой температуры окружающего воздуха, и это может послужить дополнительным стимулом к приобретению данного устройства.

Итоги

Результаты тестирования данной модели являются хорошим напоминанием того, что гибридный режим системы охлаждения, который стал популярен в последнее время у разработчиков, может иметь не только достоинства, но и очень заметные недостатки. И делать выбор блока питания для покупки только на основании наличия гибридного режима не стоит.

Средняя текущая цена (количество предложений)
Блок питания Fractal Design Newton R3 600W
Н/Д(0)


Блок питания Fractal Design Newton R3 600W предоставлен на тестирование производителем



25 апреля 2013 Г.
