В этом обзоре мы рассмотрим корпуса компании Casedge, являющейся поставщиком корпусов для Foxconn Group, реализующей, помимо самих корпусов, кулеры для процессоров, SFF barebone-системы, серверные шасси, системные платы и многое другое.

В обзоре примут участие 4 корпуса: TS-002, TW-002, IT347-200, IT396-004 (последние два выполнены на одном шасси, но имеют разное внешнее оформление). Начнем с более стандартных вариантов, — серии корпусов серии TS и TW, поскольку IT347-200, IT396-004, во-первых, явно ориентированы на отдельную категорию пользователей, а, во-вторых, имеют ряд удачных решений, расширяющих функциональность корпусов по сравнению с первыми двумя.

TW-002

Технические характеристики:

Типоразмер — Mini Tower
Поддерживаемый форм-фактор плат — MicroATX
Посадочные места 5,25 дюйма — 2 внешних
Посадочные места 3,5 дюйма — 2 внешних, 1 внутренний
Разъемы USB/аудио/FireWire — 2/2/-
Вентилятор на передней панели — нет
Вентилятор на задней панели — 1, 80x80
Размеры — 419,1×177,8×355,6 мм

Дизайн и внешний вид

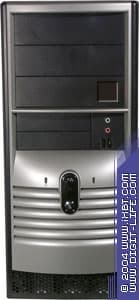

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 1

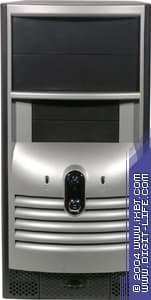

Собственно внешние металлические части корпуса выкрашены черным цветом, удачно контрастирующим с пластиковыми вставками серебристого цвета на передней панели. В средней части нижней половины пластиковой вставки расположены — «хромированные» кнопка включения питания и перезагрузки системы, слева и справа, симметрично — светодиодные индикаторы наличия питания и активности жесткого диска.

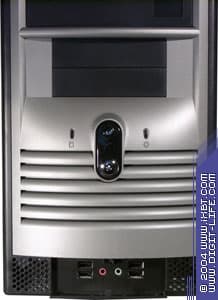

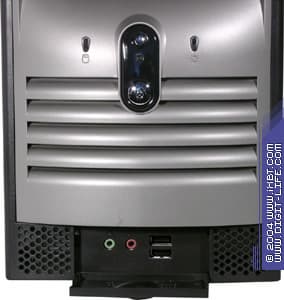

Сразу под вставкой (под которой угадывается вентиляционная решетка) по центру корпуса размещены «упрятанные» за дверцей USB-разъемы и аудиовход/выход. Ножки корпуса выполнены из резины (стандартные кольца), причем, их высоты достаточно для того, чтобы ручка дверцы, маскирующей разъемы на передней панели, не упиралась в стол и не мешала полному ее открытию.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 2

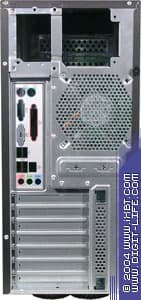

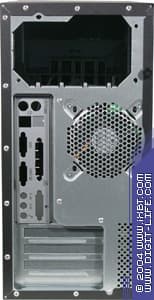

Задняя панель стандартна для корпусов под microATX платы: 4 прорези под выходы карт расширения системной платы. Остальное — как и у всех корпусов — «заглушенная» прорезь под выходы системной платы, вентиляционная решетка выпускающего вентилятора, дополнительная решетка для вспомогательного охлаждения внутреннего пространства, выход под разъемы блока питания.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 3

Правая боковая панель (если смотреть на корпус сзади) крепится к шасси двумя «барашковыми» винтами, остальная часть (верхняя, нижняя панель, а также левая панель) представляют собой единое целое, наглухо приклепанное к каркасу.

Внутреннее устройство

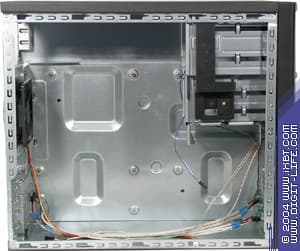

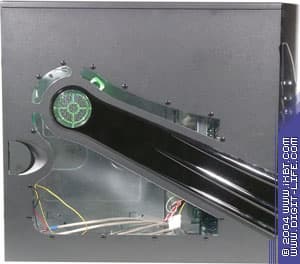

При снятии боковой панели сразу бросается в глаза достаточно массивный пластмассовый раструб, предназначенный для локализации тепла, выделяемого процессором и отведения его током воздуха кулера. Забегая вперед, отметим, что все рассмотренные корпуса имеют такую «особенность».

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 4

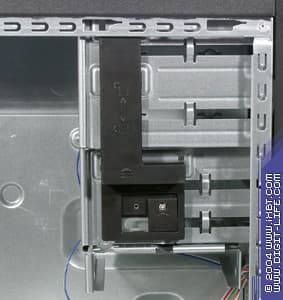

На задней панели присутствует уже установленный производителем (а, может быть, и поставщиком) вентилятор. Карманы под 3,5 дюймовые и 5,25-дюймовые приводы и носители жестко прикреплены к каркасу — за исключением одного 3,5 дюймового. Для снятия «кармана» необходимо сдвинуть крепящую пластмассовую скобу вверх, после чего выдвинуть карман вбок.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 5

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 6

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 7

Все места отреза металла во внутренней части корпуса предусмотрительно загнуты, так что риск порезаться при сборке системы в этом корпусе сводится практически к нулю.

Блок питания

Данный корпус предоставлен без блока питания, производителем рекомендованы к установке 300 Вт модели — впрочем, «впихнуть» в корпус что-то, потребляющее значительно больше такой мощности представляется затруднительным.

TS-002

Технические характеристики:

Типоразмер — ATX Midi Tower
Поддерживаемый форм-фактор плат — ATX/ Middle ATX
Посадочные места 5,25 дюйма — 3 внешних
Посадочные места 3,5 дюйма — 2 внешних, 2 внутренних
Разъемы USB/аудио/FireWire — 2/2/-
Вентилятор на передней панели — нет
Вентилятор на задней панели — 1, 90×90
Размеры — 444×190×432 мм

Дизайн и внешний вид

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 8

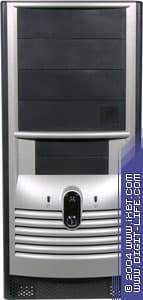

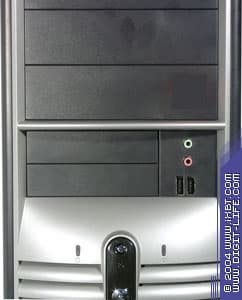

Модель является «продолжением» идеи TW-002 — как по внешнему виду, так и по своей организации. Внешний вид вставок на передней панели практически идентичен за исключением лишь того, что порты USB и аудиовход/выход перемещены из нижней части панели выше и (если смотреть на корпус спереди) правее от центра — сбоку от 3,5-дюймовых посадочных мест. Органы управления остались на прежнем месте и не претерпели визуальных изменений.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 9

Что касается задней панели, то, единственное отличие от TW-002 заключается в том, что, как и у всех корпусов типоразмера ATX, у TS-002 не 3, а 7 слотов под выходы плат расширения системной платы. И, пожалуй, еще одно различие — «ушко» для закрывания корпуса на замок.

Внутреннее устройство

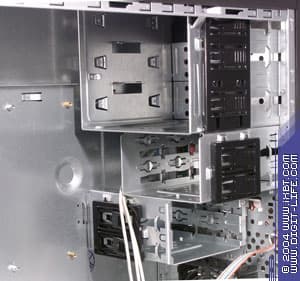

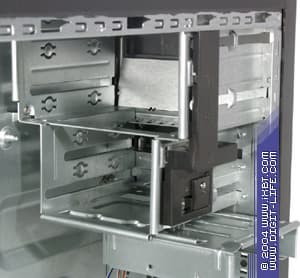

Если TW-002 имеет один съемный 3,5-дюймовый карман, то у старшей модели все посадочные места обладают жестким креплением к шасси. Существенным отличием от предыдущей модели являются крепления под дисководы и 5,25-дюймовые приводы — в данном случае упор сделан на безвинтовое крепление этих компонентов системы. Фиксация приводов осуществляется через «переходники-салазки», которые прижимаются к торцам ODD/FDD и фиксируются в «кармане» защелками.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 10

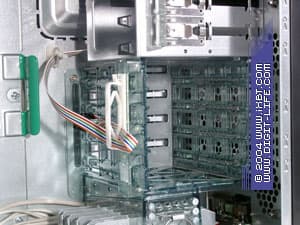

Достаточно интересно реализованы посадочные места под НЖМД — накопители вставляются в корпус со стороны снимаемой (боковой) панели, «поперек», а не со стороны задней панели, как делалось в большинстве рассмотренных ранее корпусов. Метод крепления — безвинтовой.

Системная плата крепится непосредственно к шасси, как и в случае TW-002, а не к специальной пластине.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 11

Блок питания

Как и TW-002, корпус предоставлен без блока питания, с учетом поддерживаемых системных плат (и процессоров/периферии) производитель рекомендует устанавливать в TS-002 300 Вт блоки питания (кстати, именно возможность установки большего по сравнению с предыдущей моделью количества компонентов, увеличен и размер нагнетающего вентилятора — 90 мм).

Краткие выводы

Оба рассмотренных корпуса явно являются решениями для бюджетных организаций, причем, первый, судя по типоразмеру, предназначен для сборки систем начального уровня. Второй может устанавливаться в местах «общественного доступа» — компьютерных клубах, учебных классах и т.п.

Отсутствие излишних «рюшечек» также свидетельствует в пользу «офисно-деловой» сферы применения корпусов, в то же время наличие более-менее серьезной системы отвода тепла от процессора намекает на возможность сборки в этих корпусах достаточно мощных (для типоразмера) систем.

Следующие два корпуса, которые будут рассмотрены, бесспорно ориентированы уже не на офисное применение, а для создания домашних систем (серия корпусов Chimaera, GTH), причем, второй корпус — с четко выраженным «моддингово-игровым» уклоном.

IT374-200

Технические характеристики:

Типоразмер — ATX Midi Tower
Поддерживаемый форм-фактор плат — ATX/ Middle ATX
Посадочные места 5,25 дюйма — 4 внешних
Посадочные места 3,5 дюйма — 2 внешних, 4 внутренних
Разъемы USB/аудио/FireWire — 4/2/-
Вентилятор на передней панели — нет
Вентилятор на задней панели — 1, 120×120
Размеры — 490×200×430 мм

Дизайн и внешний вид

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 12

В плане оформления передней панели корпус является копией TW-002, единственное, — добавились два порта USB. По-видимому, подробно описывать ни переднюю, ни заднюю панель не стоит, поскольку разница заключается исключительно в местоположении разъемов на передней панели, в то время как задние панели (учитывая разницу типоразмеров) отвечают существующим стандартам.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 13

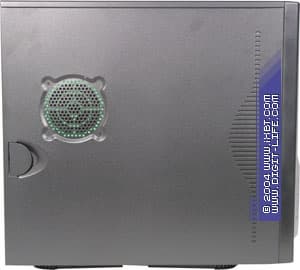

Боковая съемная панель конструктивно одинакова у всех трех моделей, единственно, что у IT374-200 добавилась ручка-защелка в задней части, которая помимо собственно облегчения съема панели придерживает ее при открученных винтах.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 14

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 15

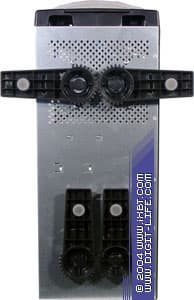

Стоит обратить внимание на «лапки» корпуса (впрочем, исходя из их внешнего вида, можно это слово в кавычки не заключать) — если ранее рассмотренные корпуса в качестве ножек использовали обычные резиновые кольца, то в данном случае ножки являются двумя опорами с шестереночным соединением. На концах ножек прикреплены резиновые кольца, предотвращающие скольжение корпуса, а сами ножки придают корпусу дополнительную устойчивость.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 16

Внутреннее устройство

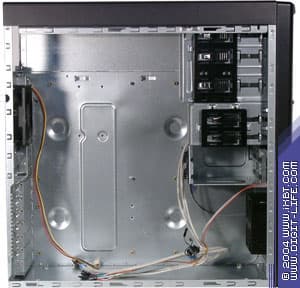

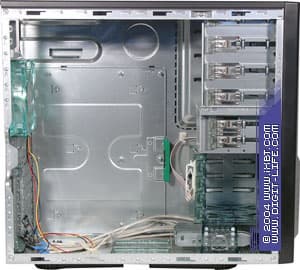

Выполнение внутренних элементов корпуса откровенно порадовало. Во-первых, посадочное место для системной платы является съемным. Отделение ее от внутренней поверхности шасси происходит без проблем, во многом — благодаря наличию прикрепленной обрезиненной ручки; резиновая накладка не дает руке соскальзывать при снятии/установки «поддона» и позволяет избежать возможных травм.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 17

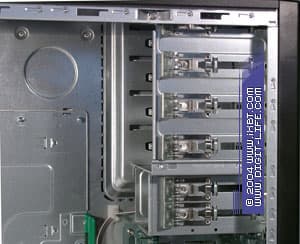

Во-вторых, «карманы» под 3,5-дюймовые и 5,25-дюймовые накопители жестко прикреплены к шасси, и, как в случае с предыдущим корпусом, предусмотрены для безвинтового крепления устройств. В аналогичном стиле выполнены и посадочные места под НЖМД, причем, будучи выполненными из пластика цвета морской волны, они визуально увеличивают пространство в передней части корпуса.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 18

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 19

Что касается «полозьев-креплений» для ODD/HDD, то они размещены под карманом для жестких дисков, в «стойке» с фиксатором, предотвращающим их выпадение при транспортировке корпуса. Что касается НГМД, то для них предусмотрены две «ручки», крепящиеся на защелках в нижней части внутри корпуса. Ручки крепятся к дисководам винтами, после этого «сборка» после снятия передней панели устанавливается в полагающееся место.

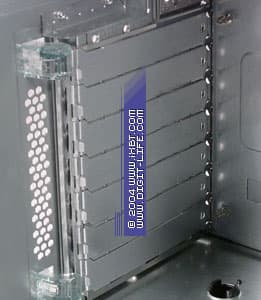

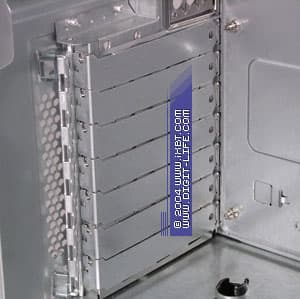

Стоит обратить внимание на прорези под выходы разъемов плат расширения системной платы. Точнее, на принцип крепления заглушек прорезей. В отличие от более-менее традиционного винтового крепления, заглушки фиксируются зажимом с защелками-фиксаторами из зеленого пластика в верхней и нижней части.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 20

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 21

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 22

Блок питания

Наличие 120-мм вытяжного вентилятора, а также неизменного «раструба» теплоотвода на съемной панели заставляют предположить возможность сборки в таком корпусе достаточно серьезных систем с компонентами, требовательными к питанию. Для обзора корпус предоставлен без блока питания, производитель рекомендует устанавливать 300/350/400 Вт блоки.

IT396-004

Технические характеристики:

Типоразмер — ATX Midi Gaming Tower (в терминах производителя)
Поддерживаемый форм-фактор плат — ATX/ Middle ATX
Посадочные места 5,25 дюйма — 4 внешних
Посадочные места 3,5 дюйма — 2 внешних, 4 внутренних
Разъемы USB/аудио/FireWire — 4/2/1
Вентилятор на передней панели — нет
Вентилятор на задней панели — 1, 120×120
Размеры — 490×200×430 мм

Внутреннее устройство

Я сознательно опустил раздел, касающийся внутреннего устройства корпуса, поскольку внутренняя часть модели один-в-один совпадает с компоновкой и реализацией элементов IT374-200, основная прелесть этого корпуса заключается именно во внешнем исполнении.

Дизайн и внешний вид

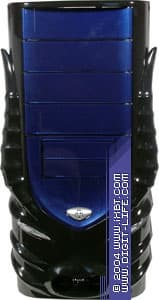

За скупым индексом кроется корпус, более известный как представитель серии Diabolic Series, «Minotaur». Передняя панель корпуса стилизована под голову этого мифического существа.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 23

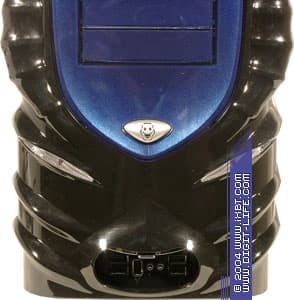

Из органов управления на передней панели обнаружилась только кнопка включения питания; в нижней части, замаскированные под «хромированной» решеткой (олицетворяющей зубы Минотавра? :) ), размещены USB-порты, аудиовыход, вход микрофона и порт FireWire.

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 24

В комплекте с корпусом поставляется неоновая лампа подсветки, а для того, чтобы подсветка была заметна, съемная панель корпуса имеет прозрачные вставки. Вставки передней панели в зависимости от типа модели могут быть желтого, зеленого, синего, красного или фиолетового цвета, кроме того, инкрустированы «блестками»

Foxconn TS-002,TW-002, IT347-200, IT396-004, фото 25

Вот, пожалуй, и все, что можно сказать о корпусе…

Краткие выводы

Три последних рассмотренных корпуса являются прекрасным олицетворением того, что производитель называет Toolless Design — грубо говоря, отвертка при сборке системы потребуется только для прикручивания системной платы к шасси или «поддону», а также (в случае двух последних моделей) для крепления «ручек» НГМД.

Несмотря на наличие большого количества пластиковых вставок и достаточно толстую сталь шасси (особенно это касается серии TH), пластиковые защелки в исполнении компании достаточно плотные, и вряд ли сломаются даже при частом «отстегивании».

Даже отметая предубеждения автора против pre-modded корпусов, есть нюанс, который несколько помешал оценить эффектность «Минотавра» — отсутствие на панели индикации активности жесткого диска (наличие питания можно определить по лампам подсветки). В текущей реализации, «глаза» «Минотавра» подсвечиваются красными диодами, так что вполне разумным может оказаться совмещение двух функций — и пусть себе «чудовище» время от времени сверкает глазами.

Есть еще одно замечание, общее для всех рассмотренных в обзоре корпусов (лично для меня оно не столь важно, но для кого-то это может быть критичным) — достаточно трудно согласовать цвет лицевой накопителей, имеющих выход на переднюю панель корпуса с остальной расцветкой. Если, например, это может быть не столь важно для первых трех корпусов, то для «Минотавра» — определенно, это важно. Однако, у нас есть сведения, что в настоящее время ведется работа над корпусом со сдвигающейся панелью, что решительно позволит устранить сей тонкий момент.

Продолжение следует…

Корпуса для обзора предоставлены компанией GSM Computers
