Корпус Cooler Master 690 II Advanced (RC-692)



Полная галерея наших фотографий модели

Данная модель на сайте производителя

Логистика
Длина, мм529
Ширина, мм215
Высота, мм512
Объем, м³0,0582
Масса корпуса с комплектным БП
Масса без БП, кг9,56
Масса корпуса в упаковке
Массо-габаритный коэффициент164,26
Компоновка
Типоразмерmiditower
Формат системной платы (максимальный)ATX
Количество объемов в корпусе1
Расположение блока питанияснизу горизонтально
Блок питания в отдельном объеме (да/нет)нет
Двухсторонняя установка блока питанияда
Передняя панель
Конструкцияперфорированная
Материалпластик
Способ окраскив массе
Декоративная дверьнет
Материал
Способ окраски
Угол открытия
Амортизация
Внешние порты ввода/вывода
USB2
Подключение широких устройств USB (макс.)2
IEEE1394 (FireWire)нет
eSATA1
Audioстандарт
Нативный формат порта AudioHD Audio
Зона размещения блока портовпередний край верхней стенки
Материал изготовления
Шассисталь
Боковые панелисталь
Верхняя панельсталь
Материал ножекпрорезиненный пластик
Конструкционная жесткость (50-100)
Общая75
Верхняя панель70
Боковые панели75
Задняя стенка шасси75
Отсек для жестких дисков без уст. дисков80
Основание для системной платы80
Жесткие диски
Количество отсеков1
Крепление отсековстационарное
Ориентация отсековпоперечная
Аэродинамика с учетом в/потока от переднего вентиляторахорошая
Количество посадочных мест для HDD 3,5 дюйма6
Количество посадочных мест для HDD 2,5 дюйма1
Система крепления жестких дисковбезвинтовая или винтовая
Способ установки жесткого дискапластиковые салазки
Фиксация дискаштырьки
Амортизацияесть
Прямой теплоотвод на шассинет
Расстояние между дисками по монтажным отверстиям, мм30
Система вентиляции корпуса
Передняя панельсплошная перфорация
Тип пылевого фильтрасинтетический
Особенностифильтр съемный
Штатные места под вентиляторы140 мм
Установленные вентиляторы1×140 мм
Наличие подсветкиесть (голубая)
Разъем подключения вентиляторакомбинированный (3-контактный+Molex)
Правая панель
Тип пылевого фильтра
Особенности
Штатные места под вентиляторы1×80×15 мм
Установленные вентиляторы
Наличие подсветки
Разъем подключения вентилятора
Левая панельTAC 2.0 без воздуховода
Тип пылевого фильтрафильтра нет
Особенности
Штатные места под вентиляторы2×140/120/92/80 мм
Установленные вентиляторы
Наличие подсветки
Разъем подключения вентилятора
Нижняя панель
Тип пылевого фильтрасинтетический
Особенностифильтр съемный
Штатные места под вентиляторы2×120 мм
Установленные вентиляторы
Наличие подсветки
Разъем подключения вентилятора
Верхняя панель
Тип пылевого фильтрасинтетический
Особенности
Штатные места под вентиляторы2×120/140 мм
Установленные вентиляторы1×140 мм
Наличие подсветки
Разъем подключения вентиляторакомбинированный (3-контактный+Molex)
Задняя панельстандартное отверстие 120 мм
Тип решеткиштампованная
Особенностив комплекте переходник 3-контактный/Molex
Штатные места под вентиляторы1×120 мм
Установленные вентиляторы1×120 мм
Наличие подсветки
Разъем подключения вентиляторакомбинированный (3-контактный+Molex)
Дополнительные вентиляторы внутри корпусанет
Особенности
Штатные места под вентиляторы
Установленные вентиляторы
Наличие подсветки
Разъем подключения вентилятора
Возможность отключения подсветки
Возможность регулировки яркости подсветки
Управление скоростью вращения вентиляторовот системной платы
Вентиляционное отверстие под БПда
Установка компонентов и сборка
Крепление устройств в отсеках 5,25 дюймабезвинтовое
Крепление устройств в отсеках 3,5 дюймабезвинтовое
Тип крепления плат расширениявинтовое
Возможность фиксации винтом без демонтажа СБКесть
Крепление заглушеквинтовое
Тип крепления блока питаниявинтовое
Наличие подиума с амортизацией для БПесть
Возможность установки БП без снятия кулерада
Крепление боковых панелейвинты с накатной головкой
Фиксация винтамиесть
Форма верхнего и нижнего края боковых панелейпазо-гребенная
Присоединение боковых панелей к шассиприслонно-сдвижное
Тип крепления системной платывинтовое
Часть креплений под винт предустановлена (да/нет)да
Съемное основание для сист. платы (да/нет)нет
Размер основания в процентах от высоты корпуса100
Размер основания в процентах от длины корпуса60
Тип основания для системной платымонолитное (с отверстием для крепления backplate)
Некоторые установочные размеры, мм
От основания для системной платы до противоположной боковой панели170
От верхнего края системной платы до ближайшей детали вверх15
Длина основной видеокарты, мм305
Длина дополнительной видеокарты, мм305

Дизайн

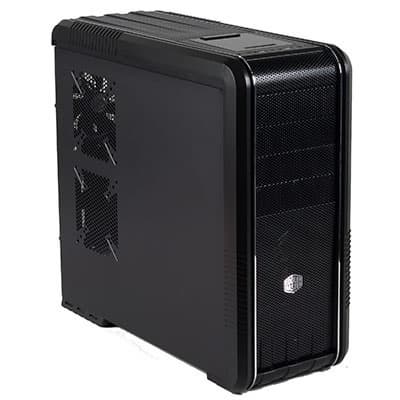

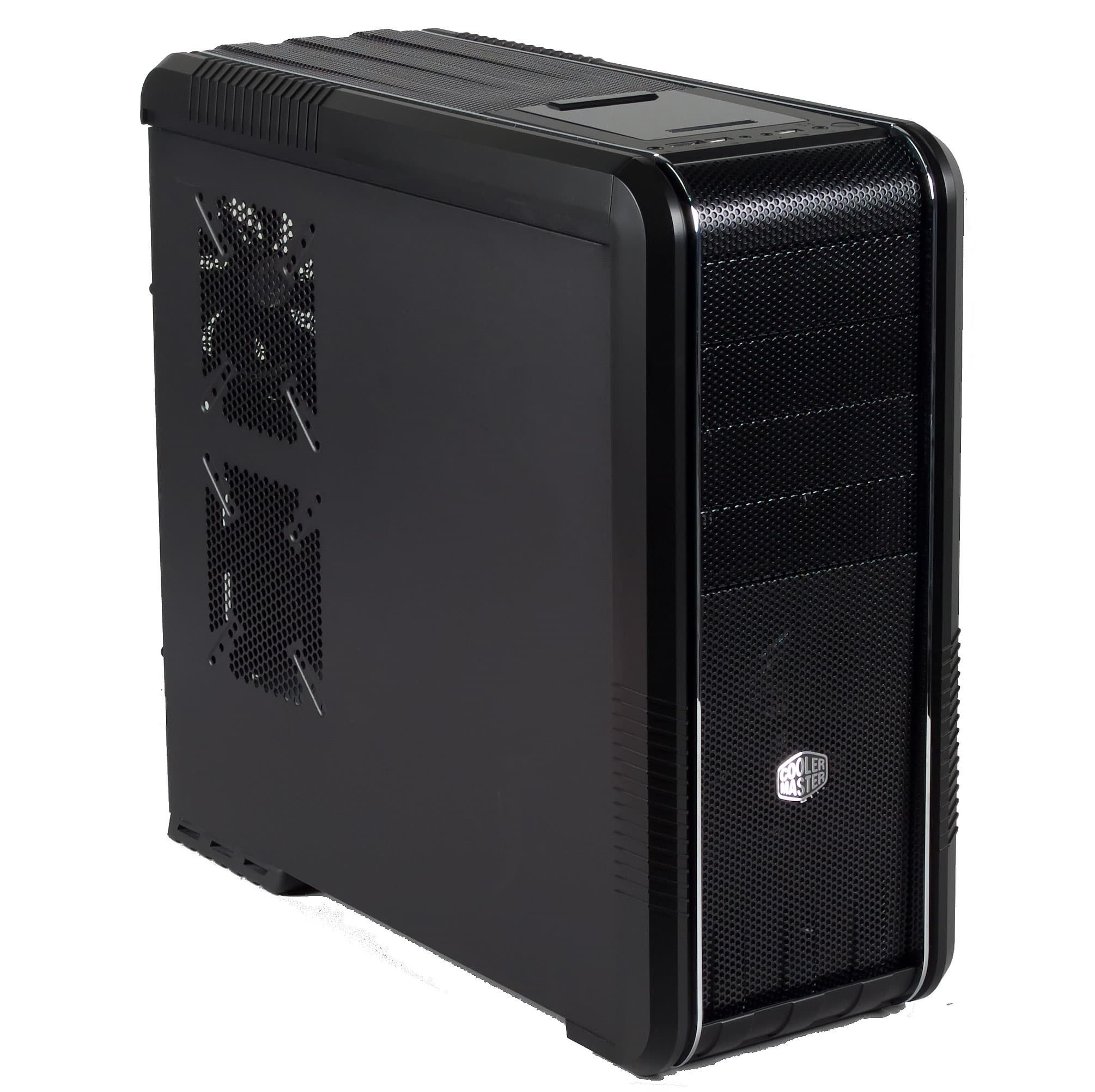

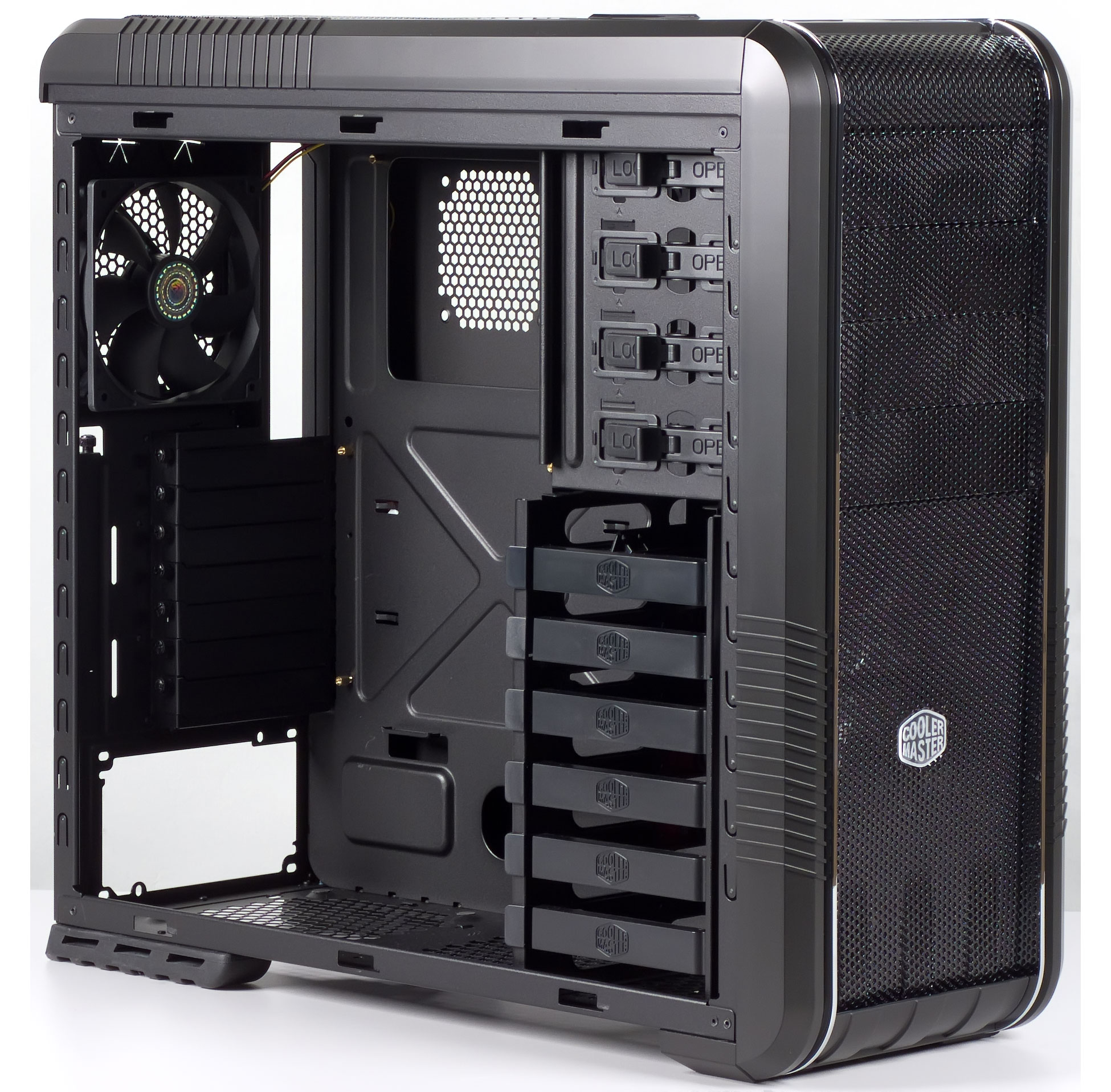

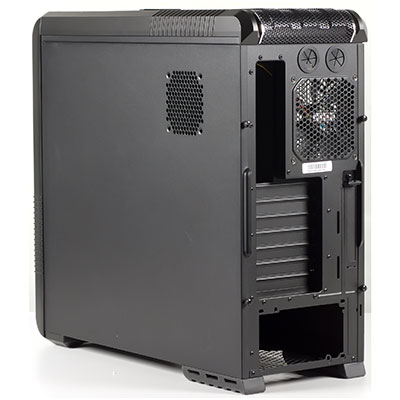

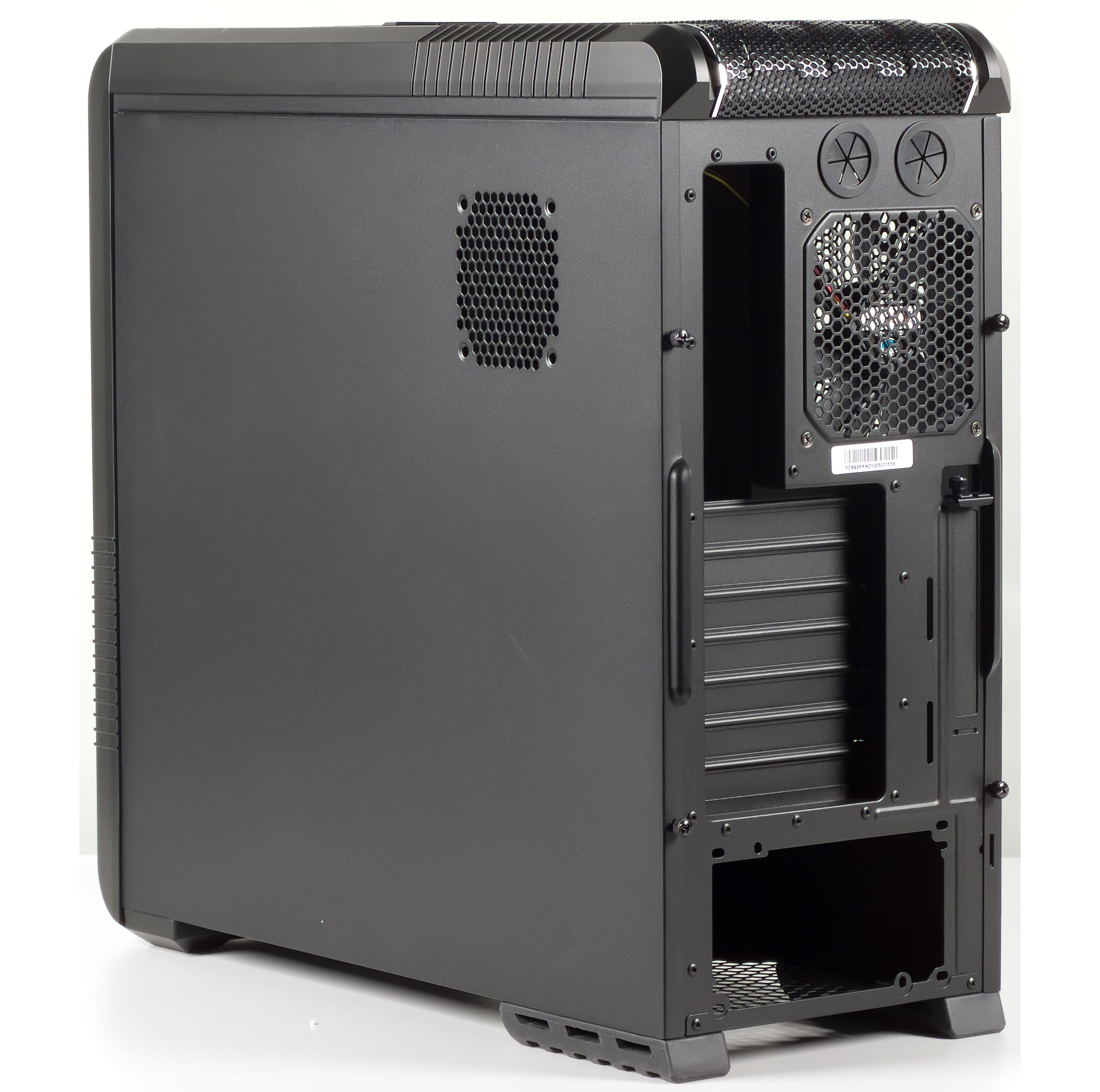

Корпус Cooler Master 690 II Advanced обладает стильным современным дизайном, который наверняка придется по душе как геймерам, так и обычным пользователям компьютерной техники. Его в определенной степени можно назвать строгим, и в сочетании с периферией черного цвета он будет неплохо смотреться не только дома, но и в современном офисе.

Шасси корпуса полностью окрашено черной матовой краской, что полностью убирает проблему со следами от рук, однако проводить по стенкам пальцами становится неприятно — шероховатость и грубость поверхности ощущаются очень явно.

На переднюю и верхнюю стенки шасси установлены пластиковые декоративные панели с обильной перфорацией практически по всей площади. По краям панелей идут две тонкие серебристые линии, хорошо сочетающиеся с основным цветом корпуса.

Компоновка

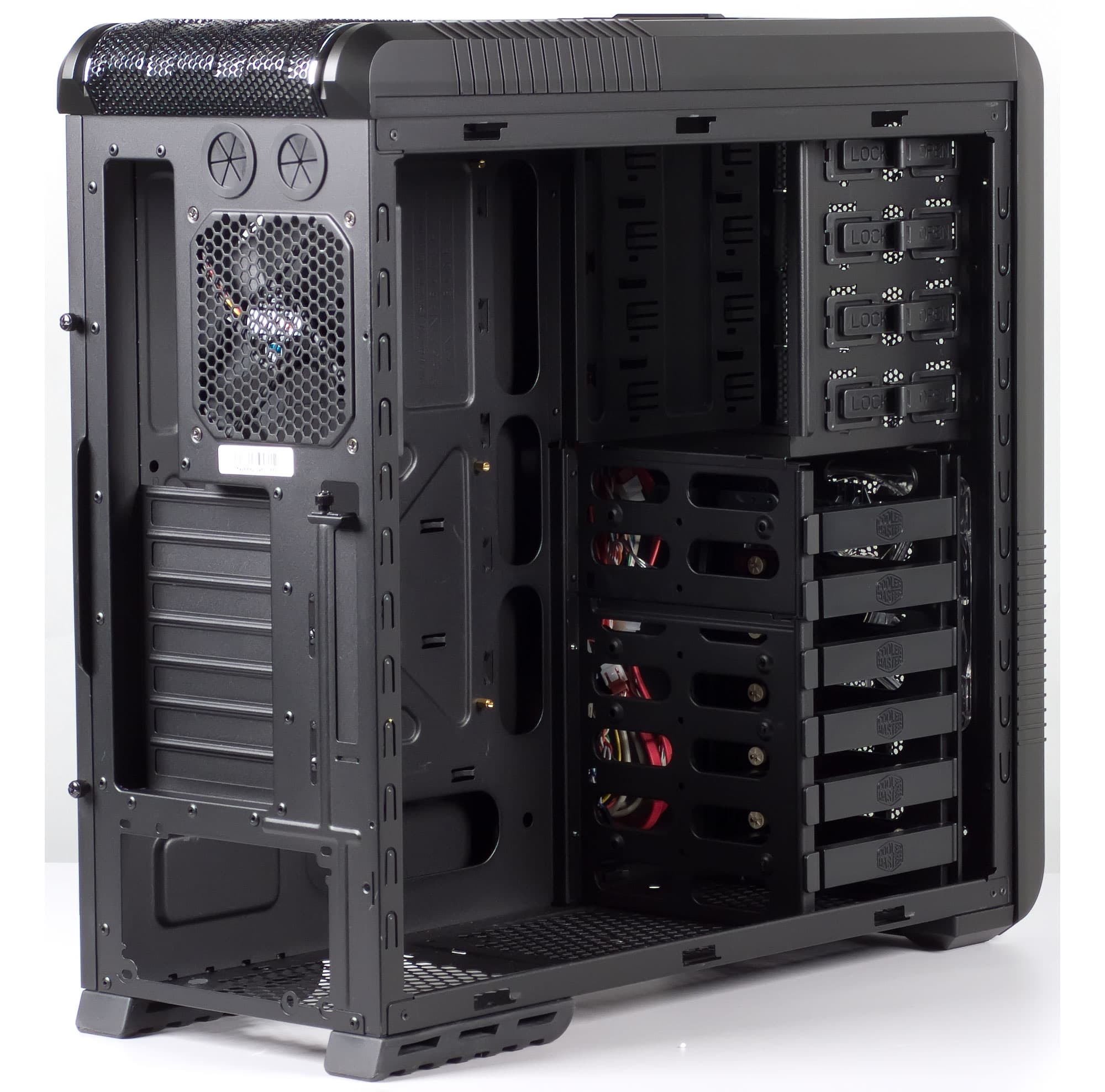

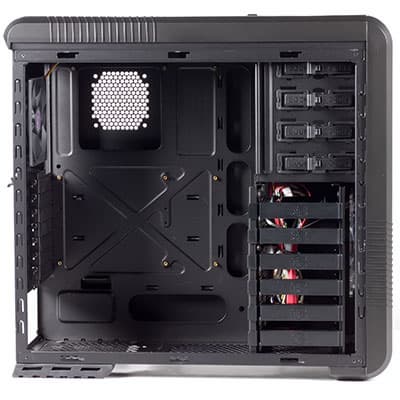

Компоновка Cooler Master 690 II Advanced практически полностью совпадает с протестированным нами недавно NZXT. Beta Evo. Здесь также имеется верхний «выхлоп» над процессорной зоной, а блок питания устанавливается в нижней части корпуса с возможностью создать отдельный контур, не участвующий в нагреве/охлаждении прочих элементов ПК.

Отсек для жестких дисков поперечный, с возможностью демонтажа на тот случай, если вам потребуется свободное пространство в корпусе для размещения, например, радиатора системы жидкостного охлаждения (к этому вопросу мы еще вернемся). Отсек для оптических приводов и других пятидюймовых устройств классический, без каких-либо значимых особенностей.

В комплекте с корпусом поставляется адаптер, позволяющий превратить любой из пятидюймовых отсеков в отсек 3,5″ с внешним доступом. Для этого к бокам устройства необходимо привинтить стальные накладки и заменить сплошную заглушку на вариант с прорезью соответствующего размера — решение нехитрое, но весьма удобное.

Корпус предусматривает установку полноразмерных материнских плат ATX, а также всех более компактных вариантов: microATX и Mini-ITX.

Конструкция

Корпус выполнен из стали толщиной примерно 0,8 мм. Жесткость конструкции можно охарактеризовать как высокую. Самой «хлипкой» вышла левая (если смотреть спереди) съемная стенка в виду наличия вентиляционных отверстий под два вентилятора типоразмера 140 мм. Однако и ее жесткость находится на уровне качественных корпусов из 0,7-миллиметровой стали.

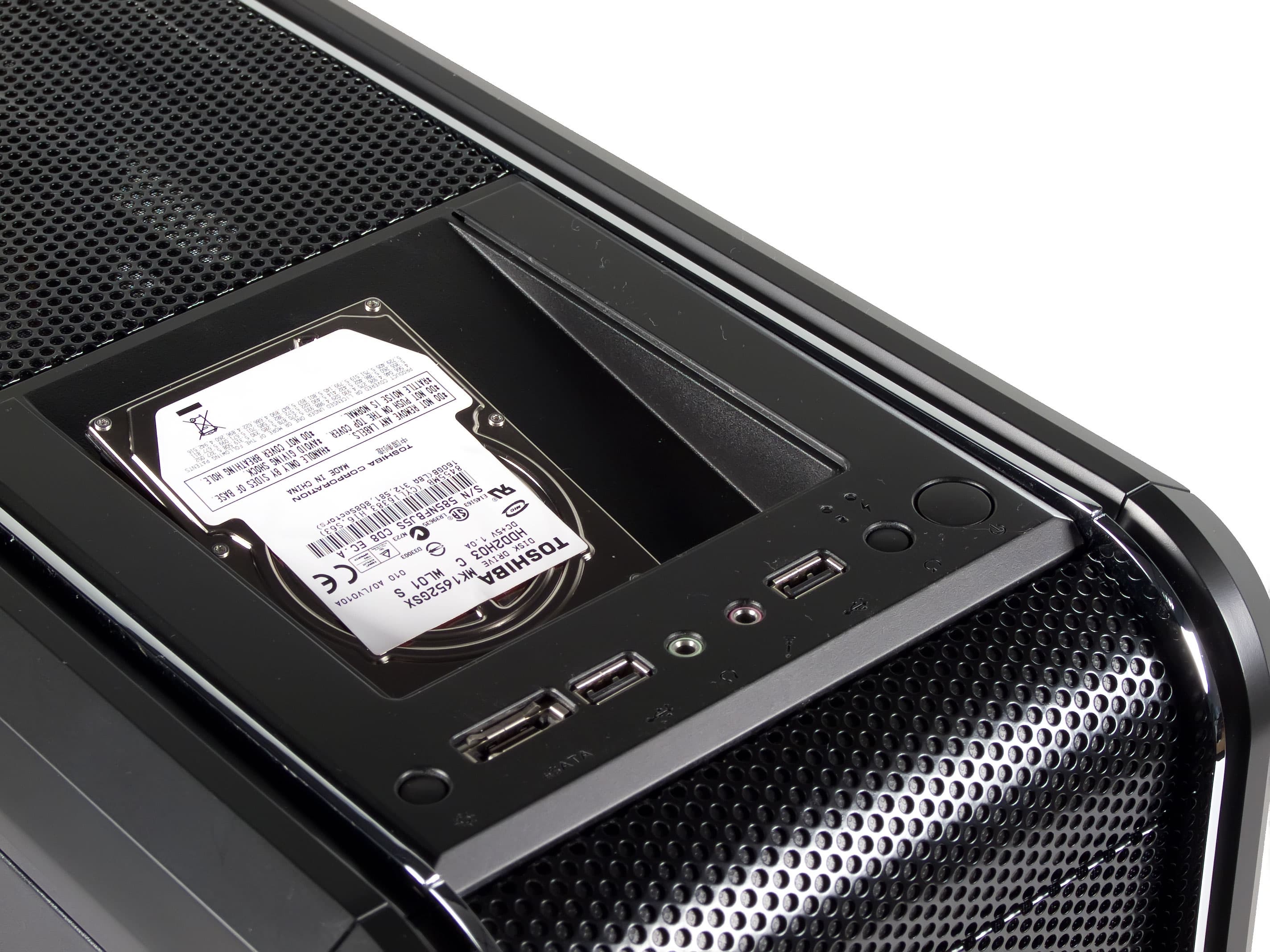

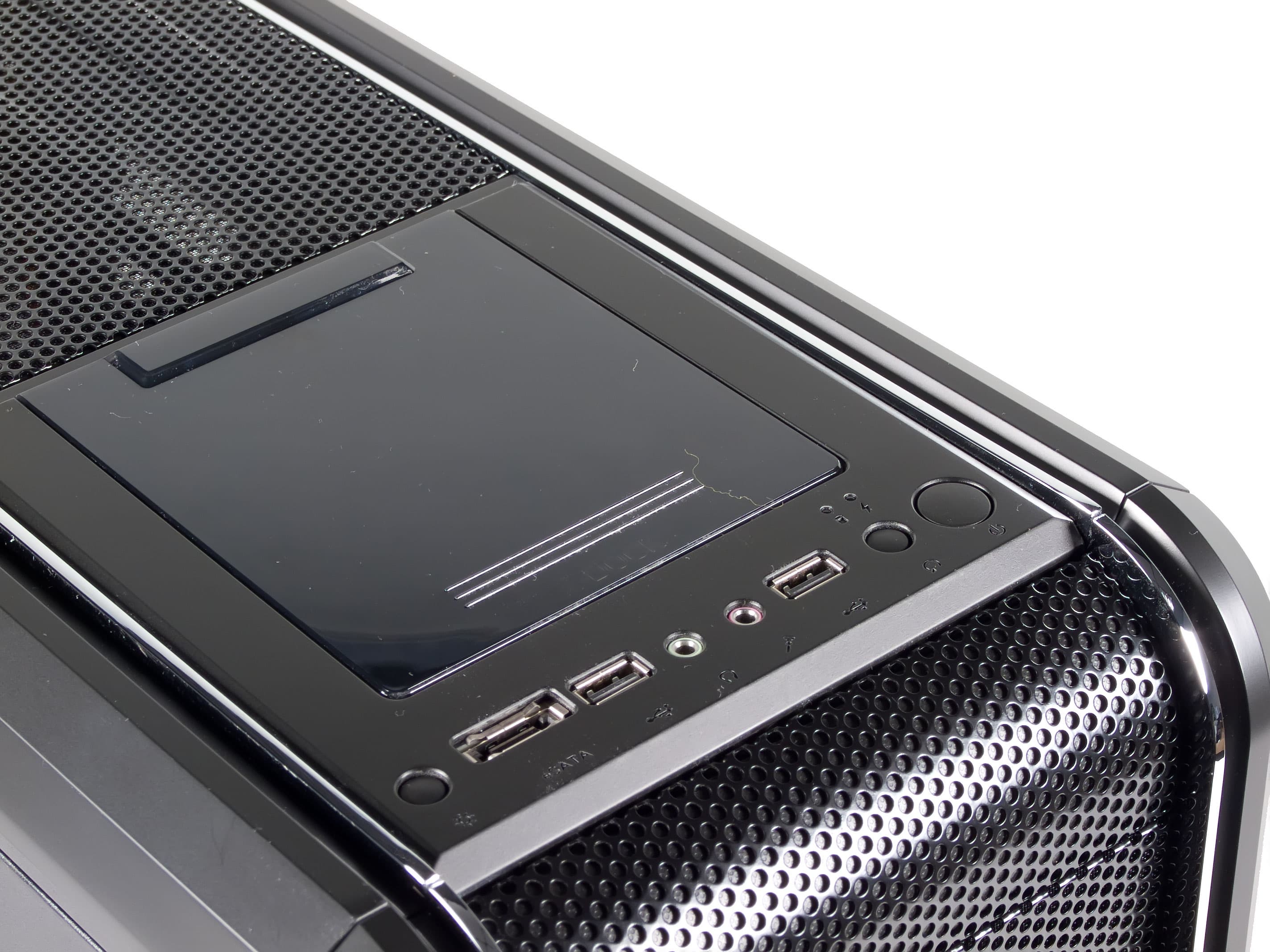

Фронтальные порты ввода-вывода расположены на переднем крае верхней стенки, что будет очень удобно в случае установки корпуса непосредственно на пол, вне каких-либо узких ниш. Набор портов близок к стандартному: два USB 2.0, гнезда для подключения микрофона и наушников, а также один разъем eSATA для внешних винчестеров, питать которые придется от отдельного источника.

Отметим, что порты USB находятся на значительном удалении друг от друга, так что проблем с одновременной установкой двух габаритных устройств возникать не будет.

Кнопки включения и перезагрузки расположены справа от фронтальных портов. Они имеют разный размер и очень четкий ход без намеков на люфт. Слева от разъема eSATA расположена еще одна кнопка, отвечающая за включение и выключение подсветки, встроенной во фронтальный вентилятор типоразмера 140 мм. Индикаторы Power и HDD LED находятся над кнопкой сброса, диаметром примерно 2 мм каждый, цвет обоих диодов — красный.

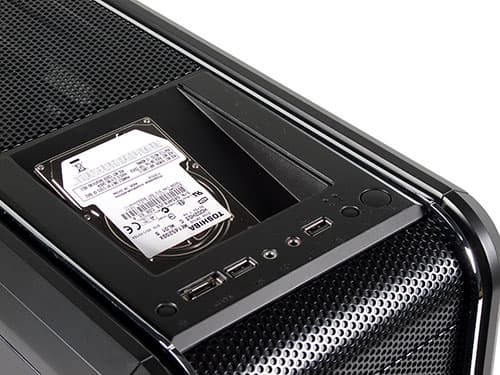

Помимо этого на верхней стенке Cooler Master 690 II Advanced имеется неглубокая ниша, прикрытая пластиковой крышкой, внутри которой притаились разъемы для подключения накопителя с интерфейсом SATA. Таким образом, к данному корпусу можно за несколько секунд подключить любой современный HDD или SSD вне зависимости от его габаритов, без необходимости в каких-либо проводах и дополнительных источниках питания.

Инструкция по эксплуатации предупреждает, что осуществлять подключение накопителей следует только при выключенном ПК, однако если SATA-котроллер работает в нативном режиме и в качестве ОС используется Windows Vista или Windows 7, то данным предостережением можно в определенной степени пренебречь — диск подхватится операционной системой подобно любому USB-аналогу.

Учитывая низкую стоимость хранения информации на современных HDD и постоянно растущее ее количество, данное приспособление может быть успешно использовано для домашней медиатеки, системы резервного копирования и в работе специалистов служб технической поддержки. Разумеется, это не первое и не единственное устройство в своем роде, однако приятно получить данную функциональность непосредственно в комплекте с корпусом, а не в виде отдельного устройства, которое надо найти, купить и пристроить на рабочем месте.

Весь черный пластик, применяемый для верхней и передней декоративных панелей, окрашен, насколько об этом можно судить визуально, в массе, благодаря чему окраска должна иметь высокую износостойкость. Заглушки под отсеки 5,25″ выполнены из относительно прочной стальной сетки, через которую корпус видно насквозь.

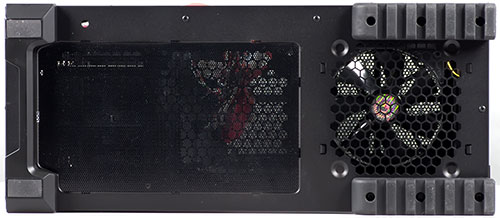

Устанавливается корпус на широкие ножки из прорезиненного пластика, что обеспечивает ему должную устойчивость и дополнительно помогает изолировать вибрацию, возникающую во время работы ПК.

Система вентиляции

В комплекте поставки Cooler Master 690 II Advanced идут три корпусных вентилятора:

  • типоразмера 140 мм на передней стенке, 1200 об/мин, синяя подсветка
  • типоразмера 140 мм на верхней стенке, 1200 об/мин
  • типоразмера 120 мм на задней стенке, 1200 об/мин

При этом дополнительных мест для установки корпусных «охладителей» более чем достаточно. Шасси корпуса предусматривает установку в общей сложности 10 вентиляторов в следующих местах:

  • два вентилятора типоразмера 120-140 мм на верхней стенке
  • один вентилятор типоразмера 120-140 мм на передней стенке
  • два вентилятора типоразмера 80-140 мм на левой стенке
  • один вентилятор типоразмера 80 мм на правой стенке
  • один вентилятор типоразмера 120 мм на задней стенке
  • два вентилятора типоразмера 120 мм на нижней стенке
  • один вентилятор типоразмера 80 мм для дополнительного охлаждения видеокарты

Фиксация всех вентиляторов осуществляется классическим винтовым способом. Комплектные вентиляторы можно подключить напрямую к материнской плате через трехконтактный разъем или же воспользоваться переходником для подключения «вертушек» непосредственно к блоку питания. Переходники оснащены разветвителем, что позволит оставить ценные разъемы БП незанятыми.

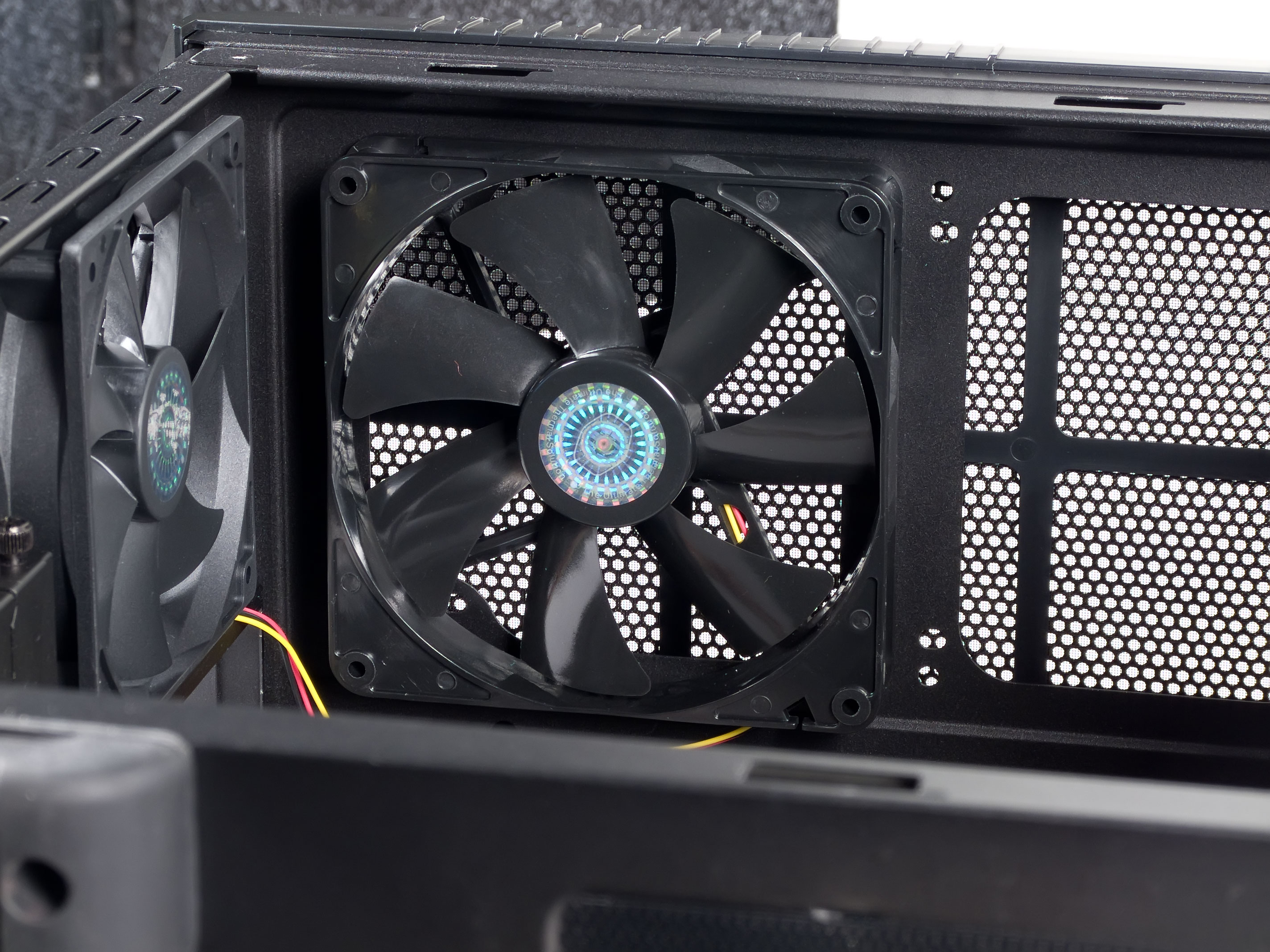

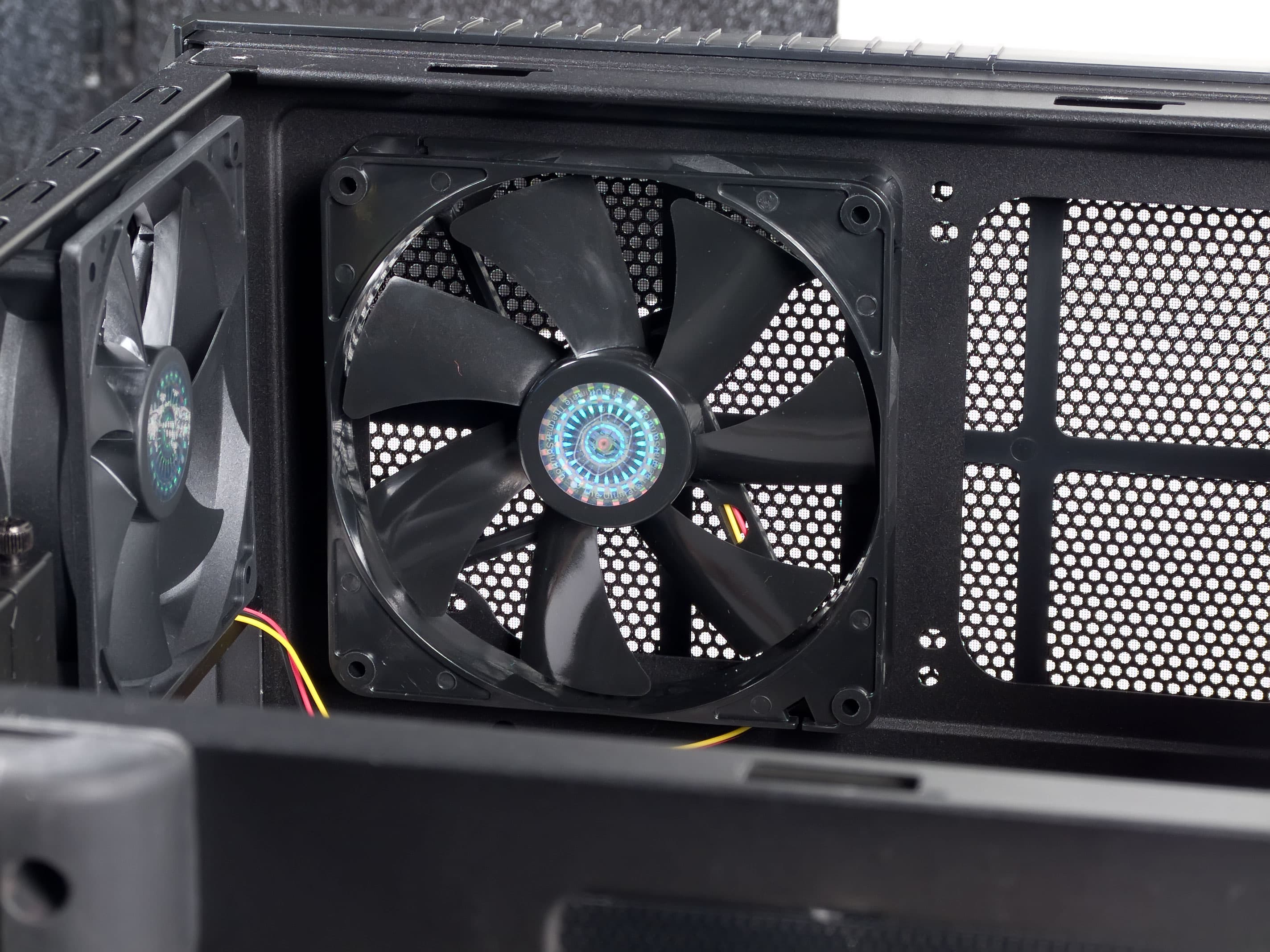

Фронтальный вентилятор имеет 4 впаянных светодиода ярко-синего цвета, которые успешно выполняют функцию ночника. Как уже было сказано выше, подсветку можно полностью отключить с помощью специальной кнопки на верхней декоративной панели.

Таким образом, можно признать систему охлаждения корпуса высокоэффективной и пригодной для охлаждения мощных, горячих комплектующих.

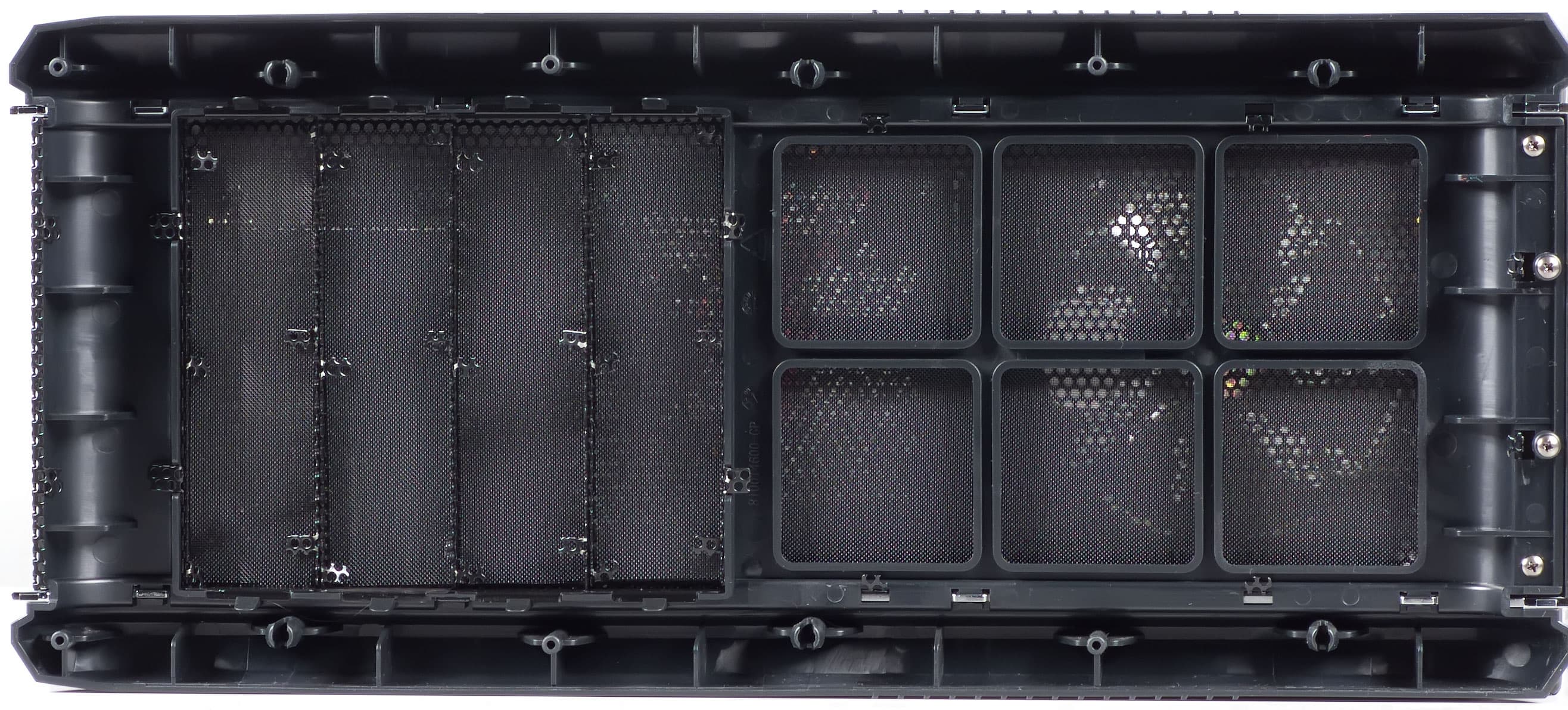

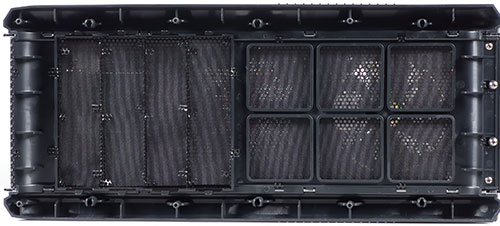

Говоря о системе вентиляции нельзя не упомянуть о пылевых фильтрах, которые, к сожалению, присутствуют в данном корпусе лишь номинально. Тонкая синтетическая сетка покрывает практически всю площадь передней и верхней декоративных панелей, а также нижней стенки шасси. Однако размер ячейки данного «фильтра» составляет чуть менее 1 мм, что защитит разве что от больших клубов пыли и шерсти, но никак не убережет ПК от образования ровного слоя мелкой пыли за несколько месяцев эксплуатации.

Трудно сказать, стало ли данное решение следствием экономии или желанием улучшить шумовые и аэродинамические свойства системы охлаждения, однако факт остается фактом — для поддержания ПК в отличном состоянии корпус придется пылесосить или разгонять пыль баллончиком сжатого воздуха не реже, чем раз в полгода. Либо, как вариант, самостоятельно производить замену фильтров на более эффективные аналоги. Важно понимать, что качественные фильтры будут заметно увеличивать шум, производимый корпусными вентиляторами, и снижать их эффективность. Кроме того, вычистить фильтр из поролона или микрофибры значитльно сложнее, чем сдуть пыль с комплектующих ПК.

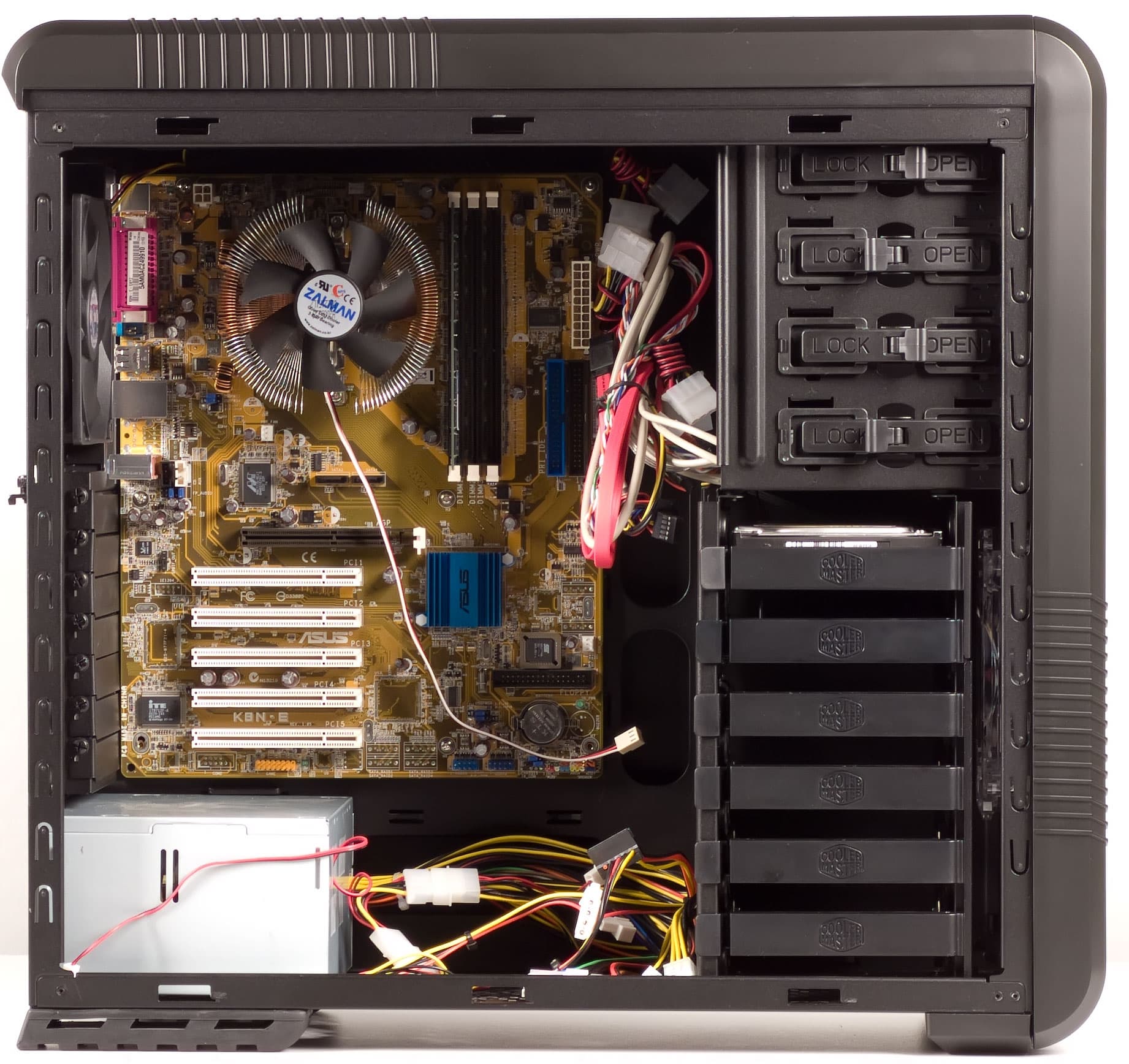

Сборка системного блока

Обе боковые стенки корпуса крепятся винтами с накатной головкой. Боковые стенки устанавливаются на шасси пазо-гребенным способом: система строится на совмещении выступов на стенке и отверстий в шасси, при этом выступы имеют сложную П-образную форму. Данный прием, как нам кажется, призван улучшить прижим стенок по контуру и, тем самым, минимизировать возможность появления неприятного дребезга. На заднем торце боковин имеется выемка под пальцы, благодаря которой стенки можно легко снять даже в случае образования перекоса и, как следствие, при необходимости прикладывать дополнительные усилия для демонтажа.

Корпус поставляется без стандартной заглушки портов ввода/вывода, так что тратить время на ее извлечение не понадобится. Материнская плата крепится на стандартные латунные шестигранники с резьбой, заботливо проставленные производителем, что, опять же, экономит время сборщика. В подложке под материнскую плату имеется вырез в области процессорного сокета, позволяющий производить демонтаж и установку некоторых габаритных кулеров без полного снятия системной платы.

Подключение фронтальных разъемов производится при помощи монолитных коннекторов, аудиоразъемы имеют нативную поддержку HD Audio, также имеется запараллеленный разъем для AC’97.

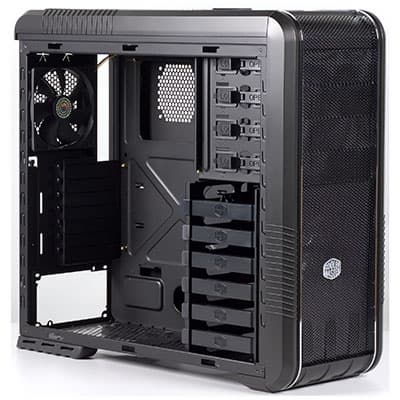

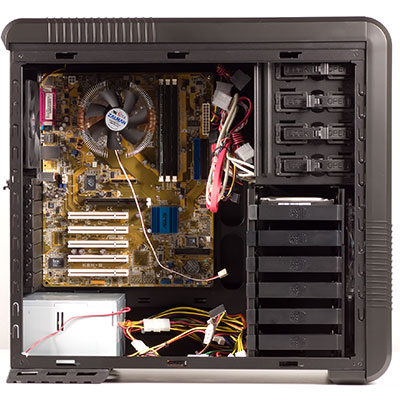

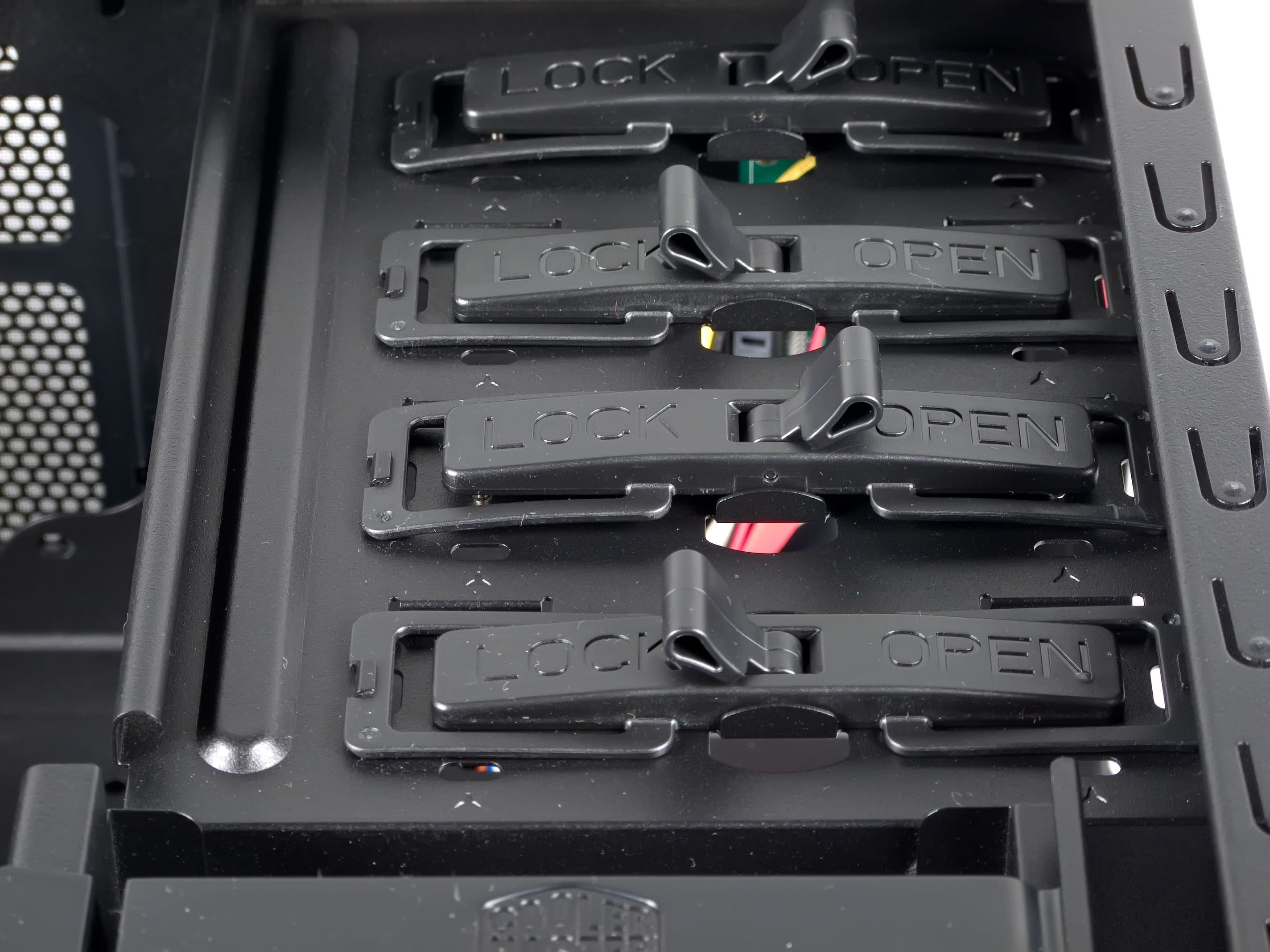

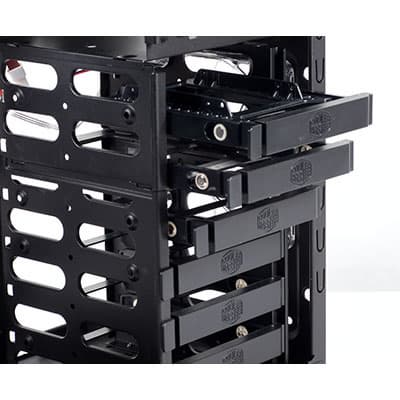

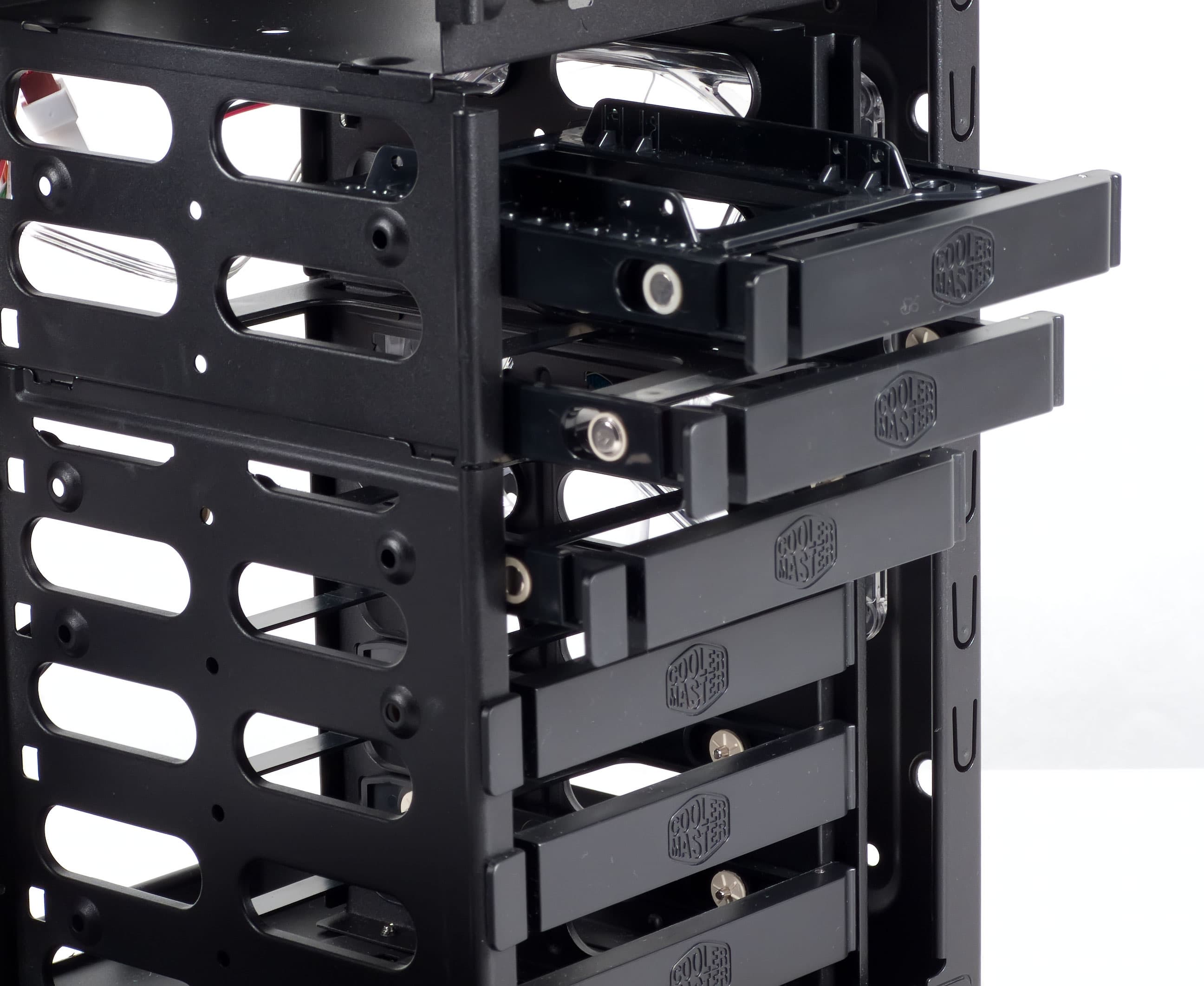

Очень интересно обстоит дело с отсеком для установки жестких дисков. На вид отсек выглядит неделимым, однако его нижнюю часть на 4 накопителя можно демонтировать, открутив 4 винта под крестовую отвертку, освободив тем самым место для установки дополнительных вентиляторов или радиатора системы жидкостного охлаждения на нижней стенке шасси.

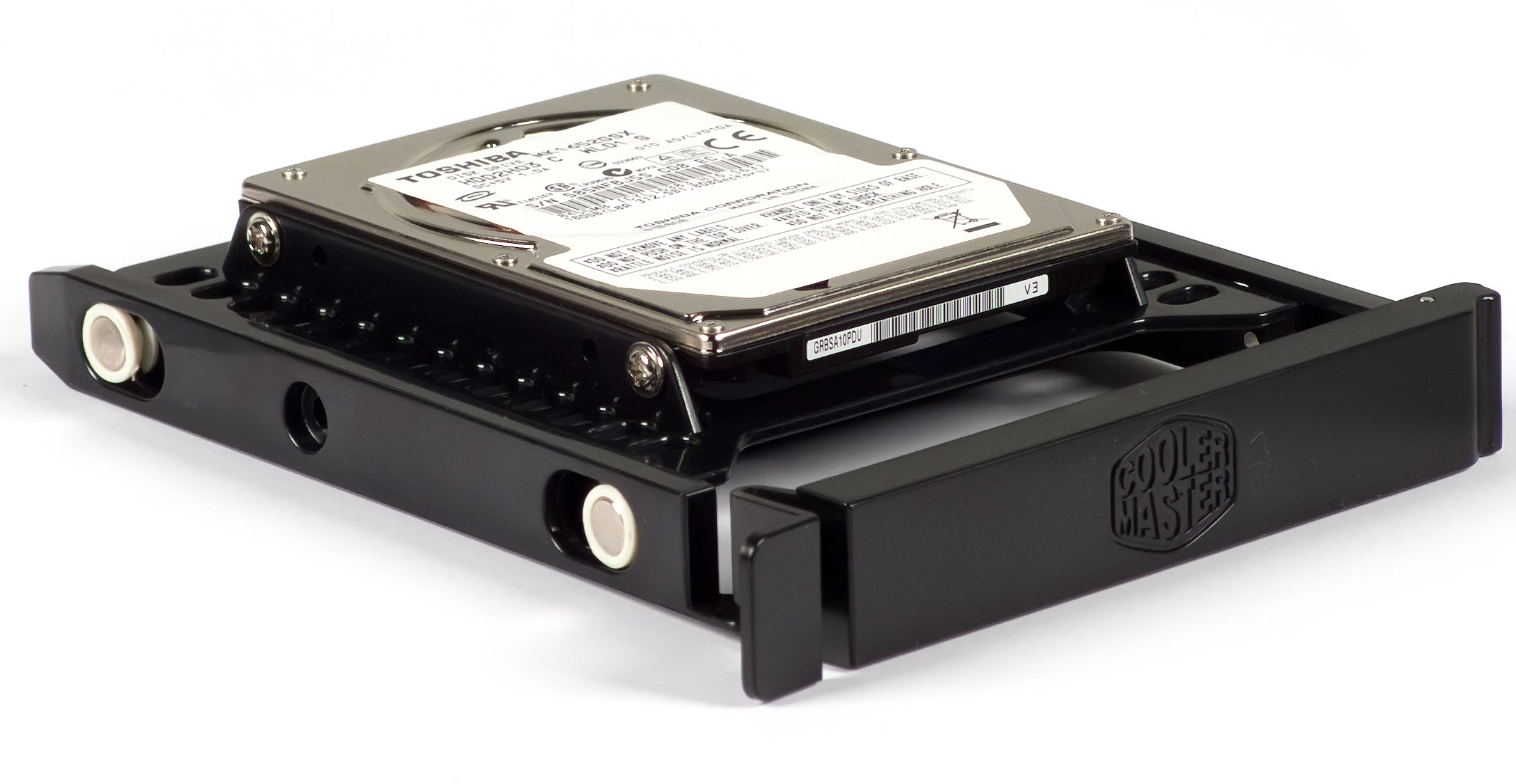

Каждый накопитель закрепляется в корпусе с помощью особых пластиковых салазок. Для установки необходимо откинуть защелку безвинтовой системы крепления, извлечь салазки из корпуса, поместить в них жесткий диск, сопоставив монтажные отверстия со стальными штырьками салазок, после чего задвинуть получившуюся конструкцию на место и защелкнуть замок.

Вся процедура занимает меньше минуты. Фиксация накопителей получается достаточно надежная, без заметного люфта. Стальные штырьки салазок дополняют резиновые амортизаторы, что позволяет немного снизить идущую от дисков вибрацию.

Приятно видеть, что в Cooler Master 690 II Advanced производитель учел возрастающую популярность SSD-накопителей, используемых в качестве системного диска в игровых и рабочих станциях верхней ценовой категории — данный корпус позволяет установить один SSD/HDD-накопитель формата 2,5″ или 1,8″ в стандартный отсек 3,5″. Для этих целей используется соответствующий стальной переходник, фиксирующийся с помощью традиционных винтов.

В целом отсек для жестких дисков получился удачным, но совсем без недостатков не обошлось. Во-первых, у накопителей отсутствует контакт с шасси, а значит, и пассивный отвод тепла от корпуса HDD. Во-вторых, при такой конструкции отсека интерфейсные кабели придется прокладывать с обратной, нетрадиционной стороны. То есть возникает необходимость снимать правую стенку корпуса и заботиться о достаточной длине питающих кабелей. Причем как при монтаже, так и при демонтаже каждого диска, что нельзя назвать очень удобным решением.

Способ крепления пятидюймовых устройств безвинтовой. Достаточно задвинуть оптический привод или другое аналогичное по габаритам устройство в отсек и перевести защелку в положение Lock. Определенный люфт при этом имеется, избавиться от него можно с помощью двух-четырех винтов под крестовую отвертку.

Каждая плата расширения крепится отдельным винтом с накатной головкой. Переднюю декоративную панель можно демонтировать и убрать полностью, просто потянув на себя за вырез в нижней ее части. Для снятия верхней панели нужно отогнуть 6 пластиковых защелок. Все порты и кнопки расположены непосредственно на данной панели, в связи с чем полностью убрать ее не получится — провода будут мешать.

Радиатор системы жидкостного охлаждения можно разместить не только на нижней, но и на верхней стенке шасси. При этом вентиляторы с данной стенки необходимо будет переставить со внутренней стороны на вешнюю, непосредственно под декоративную панель.

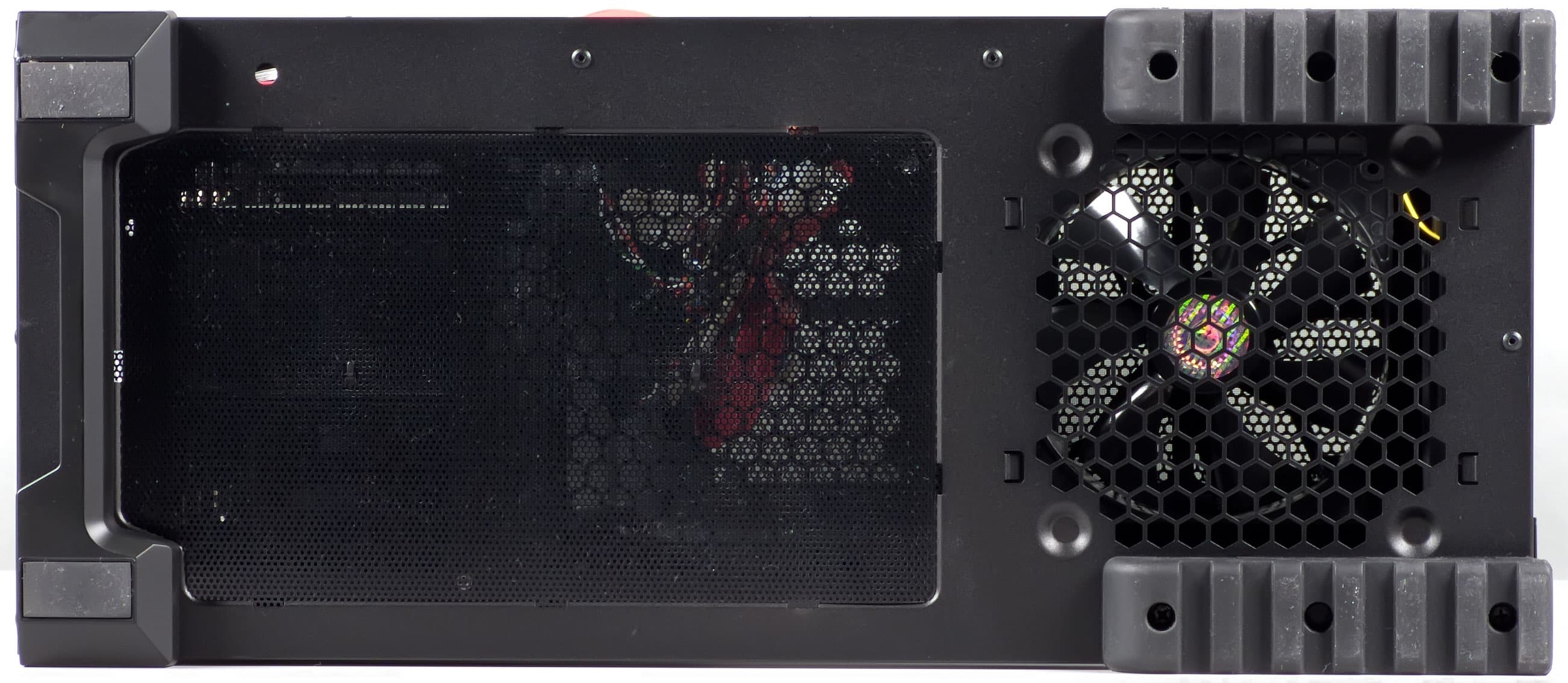

Блок питания можно закрепить в любом положении, монтажные отверстия это позволяют. От соприкосновения с дном блок питания оберегают невысокие резиновые ножки. В комплекте поставки идет пылевой «фильтр» под БП, выполненный из такой же крупной сетки. Нижнее расположение блока питания всегда приводит к необходимости использовать провода большей длины, особенно для коннектора дополнительного питания ATX12V. Cooler Master 690 II Advanced предоставляет возможность проложить провода за подложкой материнской платы, улучшив тем самым аэродинамику и внешний вид ПК в сборе. При этом требования к длине проводов, само собой, становятся еще жестче.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

Данный корпус был протестирован в двух режимах: с тремя корпусными вентиляторами на передней, задней и верхней стенке, а также с двумя вентиляторами в конфигурации классической «трубы» без активного верхнего выхлопа.

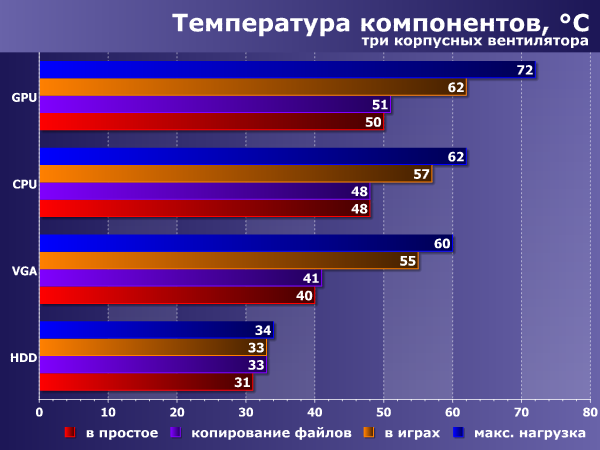

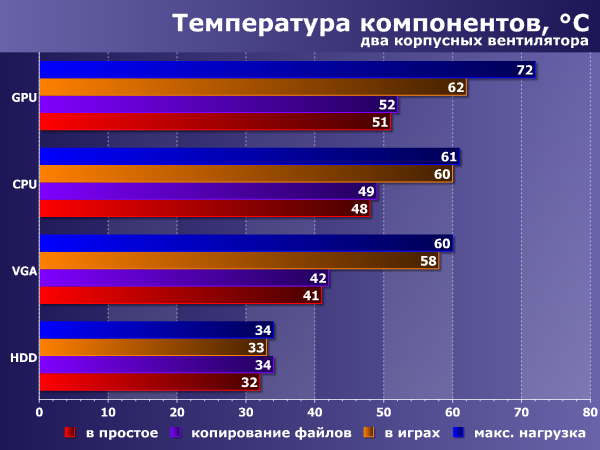

Результаты испытаний доказывают высокую эффективность системы охлаждения Cooler Master 690 II Advanced: температуры всех компонентов находятся на безопасном уровне даже в условиях длительной максимальной нагрузки. При этом вытяжной вентилятор на верхней стенке в нашем случае оказывается практически бесполезным и даже немного вредящим — сказывается строение процессорного кулера и направленность его вентилятора.

В выбранном нами варианте расположения блока питания (вентилятором вниз) его система охлаждения не участвует в отводе горячего воздуха от видеокарты, благодаря чему сам БП нагревается меньше и шумит, соответственно, тоже. Эта особенность также может оказаться важной в определенной ситуации.

При работе с отключенными корпусными вентиляторами в режиме копирования файлов (Copytest) температура жесткого диска составила 45 градусов Цельсия. Результат ожидаемый, ведь пластиковые салазки не в состоянии эффективно передать тепло на стальное шасси. Однако данный факт нельзя считать сколь-нибудь значимым недостатком, так как температура не сильно превышает безопасный 40-градусный порог, а наш тестовый диск является отнюдь не самым холодным из присутствующих на рынке моделей.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

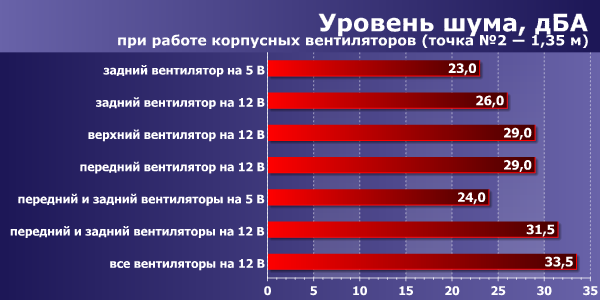

Уровень шума системы охлаждения корпуса при работе на номинальных оборотах при питании от 12 вольт находится на среднем уровне – это весьма неплохой показатель в данном случае, так как все вентиляторы имеют трехконтактные разъемы, что позволяет подключать их к системной плате и управлять при помощи последней их скоростью вращения. При питании вентиляторов пониженным напряжением (5 вольт) уровень шума значительно снижается, его можно оценить как низкий. Стоит отметить, что передний вентилятор при пониженном напряжении питания стартует нестабильно.

Ослабления уровня шума от источника, находящегося внутри объема корпуса, зарегистрировано не было, что неудивительно, так как у данной модели корпуса велика площадь вентиляционных отверстий, в частности спереди и сверху.

Позиционирование и рекомендации по использованию

Если верить информации на коробке, то данный корпус можно найти в продаже как без комплектного блока питания, так и с таковым. Причем выбор БП для комплектации очень большой, включая несколько моделей с полностью пассивной системой охлаждения.

Таким образом, Cooler Master 690 II Advanced может быть рекомендован для сборки широкого круга рабочих станций, игровых и домашних ПК. Размеры корпуса позволяют размещать в нем даже самые габаритные комплектующие, включая пару топовых видеокарт. Поклонники тишины и систем жидкостного охлаждения тоже должны остаться довольны теми возможностями, которые предоставляет шасси.

Итоги

Cooler Master 690 II Advanced — это, безусловно, отличный пример качественного современного шасси. Манипулировать в данном корпусе, устанавливая и извлекая комплектующие, удобно, в чем, конечно, большая заслуга конструкторов данного изделия, уделивших внимание при разработке не только основным элементам и параметрам, но и различным мелочам и деталям.

Разумеется, совсем без недостатков и спорных моментов не обошлось. Например, пылевые фильтры в новой версии Cooler Master 690 хоть и заняли бо́льшую поверхность, однако более эффективными не стали, вследствие применения пусть и долговечной, но слишком крупной синтетической сетки, что может понравиться не всем потенциальным покупателям. При этом данное решение является типичным для большинства корпусов средней и даже более высокой ценовой категории.

В случае, когда планируется частая замена внутренних жестких дисков, следует помнить об особенности строения корзины данного корпуса — диски будет удобно менять только при условии грамотно проложенных и очень длинных питающих кабелей от блока питания.

В остальном же придраться практически не к чему: дизайн, механическая прочность, система охлаждения и вместимость корпуса — со всем этим Cooler Master 690 II Advanced не испытывает никаких проблем, обладая к тому же весьма привлекательной и не сильно завышенной ценой.

Отметим, что данный продукт получил награду iXBT.com за оригинальный дизайн в мае 2010 года по результатам первого знакомства.

Средняя текущая цена (количество предложений)
Корпус Cooler Master 690 II Advanced
$97(9)


Корпус Cooler Master 690 II Advanced
предоставлен российским представительством компании Cooler Master
