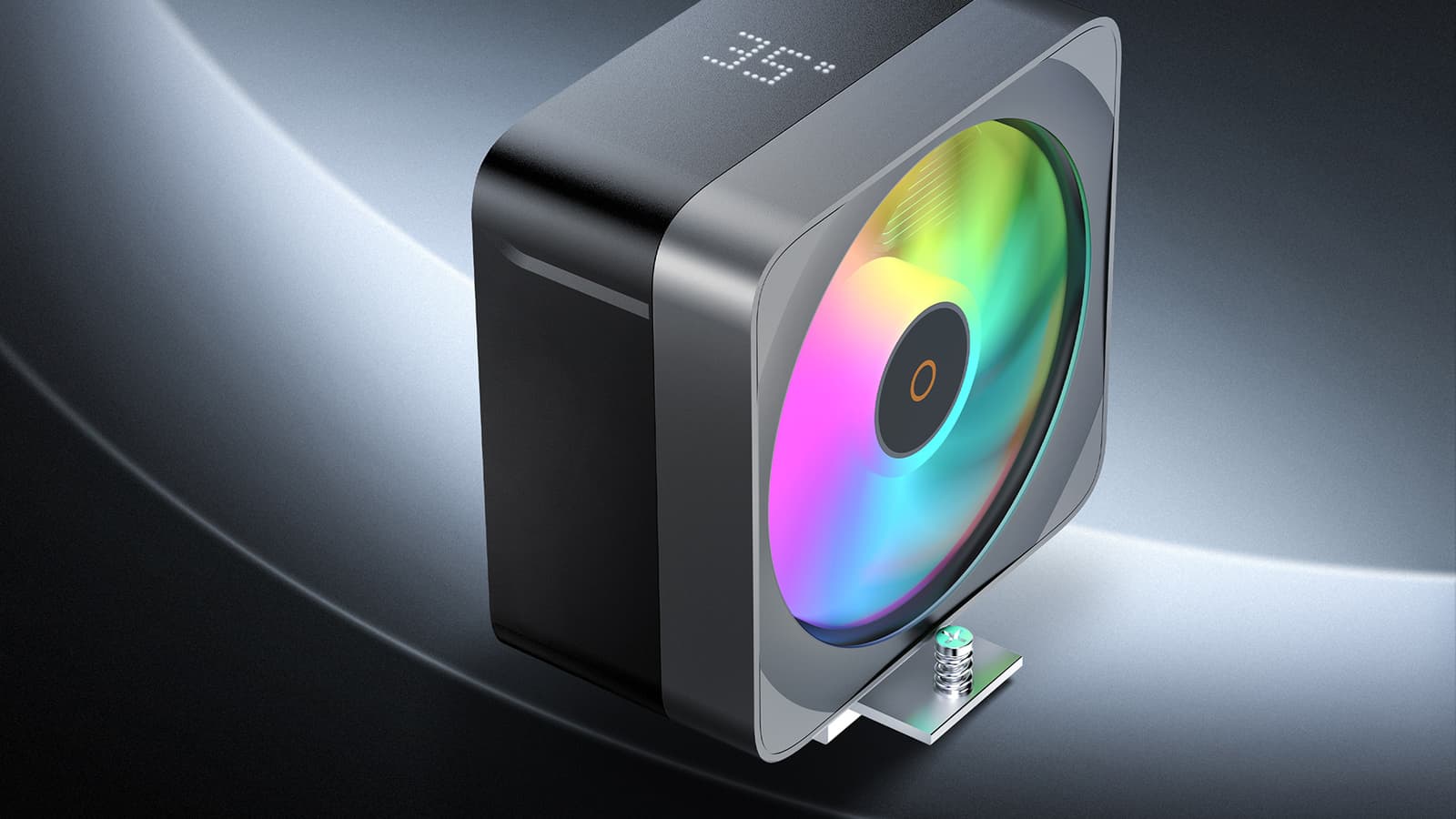

Обзор процессорного кулера Ocypus Delta A40 EX Digital

В первой волне своих кулеров и СЖО компания Ocypus заставляла покупателей сделать нелегкий выбор между цифровым дисплеем на крышке кулера или помпы в линейках Iota и подсветкой вентиляторов в Delta. Кому-то при таком подходе не хватало систем охлаждений, где было бы всё и сразу — и дисплей, и подсветка. Кто-то, напротив, предпочел бы сэкономить, купив модель без всего. Но, выходя на рынок, в компании решили не рисковать со слишком широким ассортиментом, а ограничилась двумя комбинациями из возможных четырех. Примерно средними — ведь и подсветка вентиляторов, и матричный дисплей цену кулера увеличивают, так что вдвоем они сделали бы это вдвое эффективнее :)

Но не так давно компания занялась обновлением модельных рядов, освоив заодно и ранее игнорируемые направления. В частности, теперь относительно простые, но популярные A40 («однобашенный» радиатор под вентилятор с крыльчаткой 120 мм) можно приобрести как с полным фаршем, так и безо всего. Версия и с подсветкой вентилятора, и с дисплеем называется Delta A40 EX Digital, а без того и другого — Delta A40 Elite. Такое позиционирование самой простой, казалось бы, модели (причем даже с некрашеным радиатором) выглядит немного неожиданно, но что-то подобное мы всегда и подозревали ;) Как это работает — посмотрим в следующий раз.

Пока же закончим с более каноническими Delta A40 — ведь подсветка вентилятора(ов) именно в этом семействе всегда была стандартом. Но можно и далее покупать оригинальные Delta A40 ARGB, либо идущие им на смену Delta A40 SE ARGB. Опять же — и Iota A40 (с дисплеем, но без подсветки) тоже пока никто не отменяет. А у нашей сегодняшней главной героини Delta A40 EX Digital есть и родная сестренка Delta A40 EX ARGB. Что ее отличает от «обычных» Delta A40 ARGB? Пластиковый кожух, который по замыслу компании усиливает конструктивную жесткость, подчеркивает чистоту сборки и создает визуально цельный, премиальный образ. Вкусовщина в какой-то степени, конечно — но новые кулеры действительно выглядят оригинально, что для них актуально: для «глухого» корпуса модели с подсветкой не покупают.

Учитывая же наличие у многих моделей двух версий черного и белого цвета, получается очень серьезное расширение ассортимента. В, казалось бы, не слишком серьезном сегменте — изначально ясно, что на максимальную эффективность такие модели не претендуют. В то же время сейчас разница в цене между подобными и «двухбашенными» кулерами уже не слишком велика, благодаря острой конкуренции на рынке. Поэтому такие модели не так уж часто становятся героями тестирований — интереснее же поиграть с чем-нибудь топовым, где пока еще сохраняются какие-никакие шансы на открытия. Однако, как уже сказано, такие кулеры пользуются высоким и стабильным спросом, поскольку и основные продажи процессоров приходятся совсем не на топовые изделия, а как раз на те, которым таких моделей хватает. И платить больше (пусть даже немного) хотят не все. Тем более, если есть желание приобрести компактный корпус, куда топовые кулеры и сейчас нередко помещаются лишь с трудом.

Так что направление востребованное — во всем своем многообразии. Как минимум с частью моделей есть смысл познакомиться непосредственно — по крайней мере для того, чтобы в точности понимать их сильные и слабые места. Начнем мы сегодня с Delta A40 EX Digital, где максимальное внимание уделено визуальной составляющей. Напомним — ранее в ассортименте компании не было моделей с информационным дисплеем и подсветкой вентиляторов одновременно, а теперь — есть.

Паспортные характеристики, комплект поставки и цена

Описание

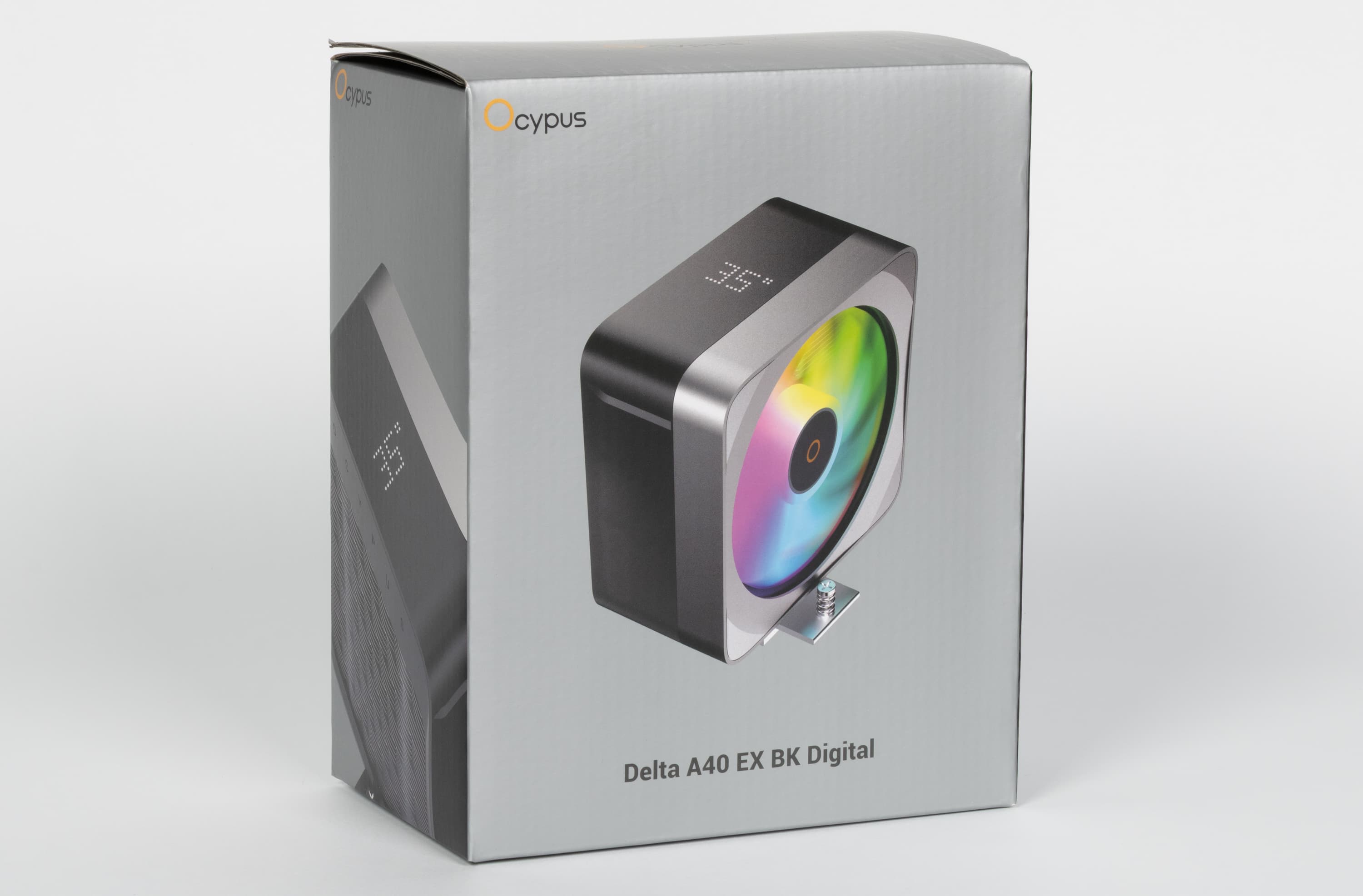

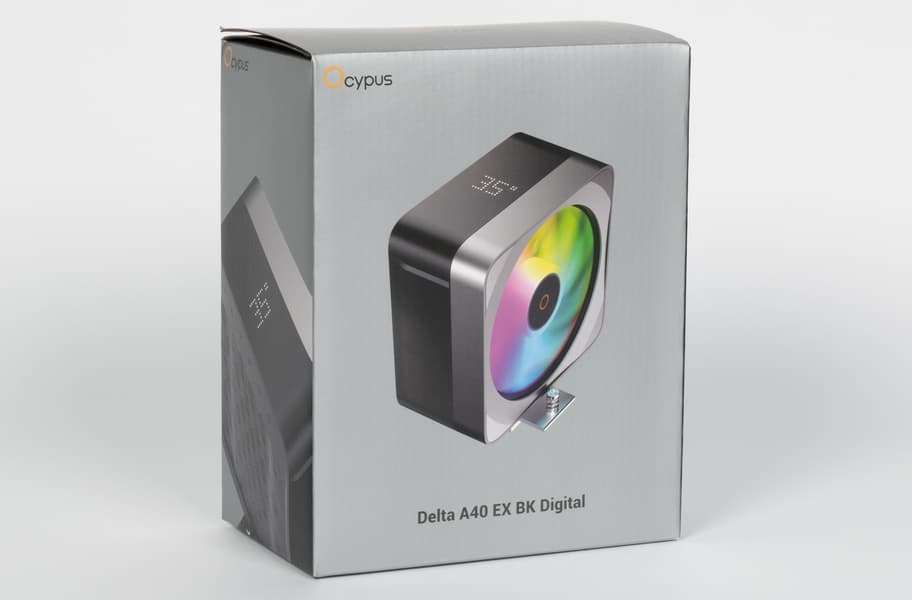

Поставляется процессорный охладитель в коробке из относительно тонкого картона неброских цветов. Чего в данном случае достаточно, поскольку внутри все компоненты надежно фиксируются парой полистироловых «крышек». Сам главный герой изображен прямо на коробке, так что не перепутаешь. В нашем случае, как несложно догадаться, речь идет о модели черного цвета. Доступен и относительно редкий пока, но набирающий популярность белый — с индексом «WH», а не «BK». Главное не ошибиться при выборе — все-таки, как уже сказано, для этой модели визуальная составляющая очень важна.

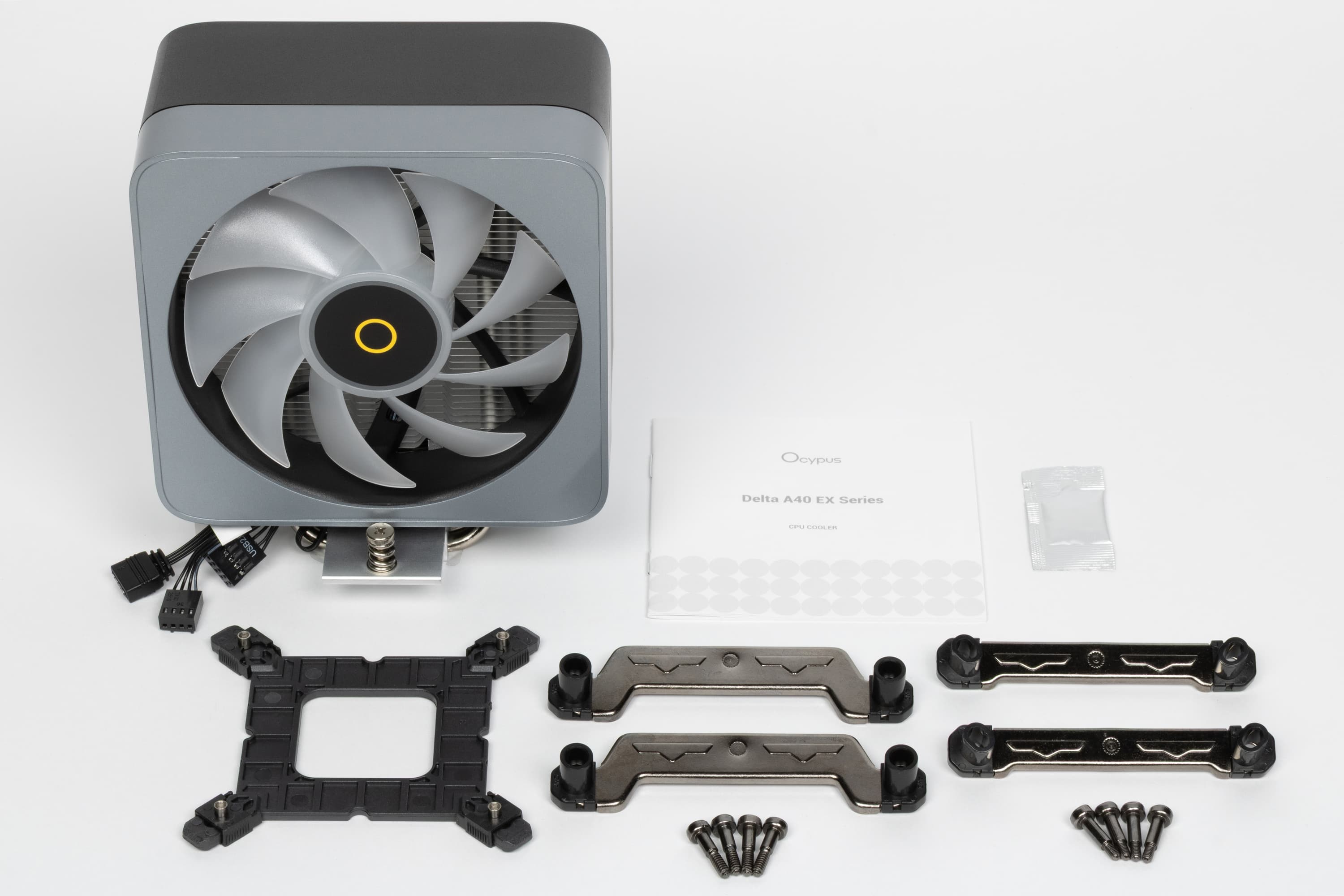

В комплекте есть инструкция по установке на условно английском языке (в ней же есть описание гарантии на нескольких языках, включая русский), ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому переводить в ней почти нечего.

Крепеж в основном изготовлен из закаленной стали и имеет стойкое гальваническое или лакокрасочное покрытие. А вот пластина на обратную сторону материнской платы стала пластиковой, что далеко не всем и сейчас нравится. Впрочем, кулер сам по себе достаточно легкий, а пластиковые пластины нередко используются сейчас и с «двухбашенными» моделями, каких-либо проблем не вызывая. Также хотя крепеж и изменился сравнительно с первыми Delta и Iota, на месте осталась неполная совместимость его с LGA1200 и более старыми платформами Intel. Подогнаться под разный шаг крепежных отверстий в плате можно, но разная высота крышки процессоров для LGA115x/1200 и LGA1700/1851 компанией никак не учитывается. По этому пути начинают уже идти многие производители, поскольку совместимость с устаревшими платформами интересует всё меньшее количество покупателей, но приветствовать этот процесс мы точно никак не можем. Тем более, что во многих моделях обновленной волны Ocypus к этому вопросу подходит более корректно.

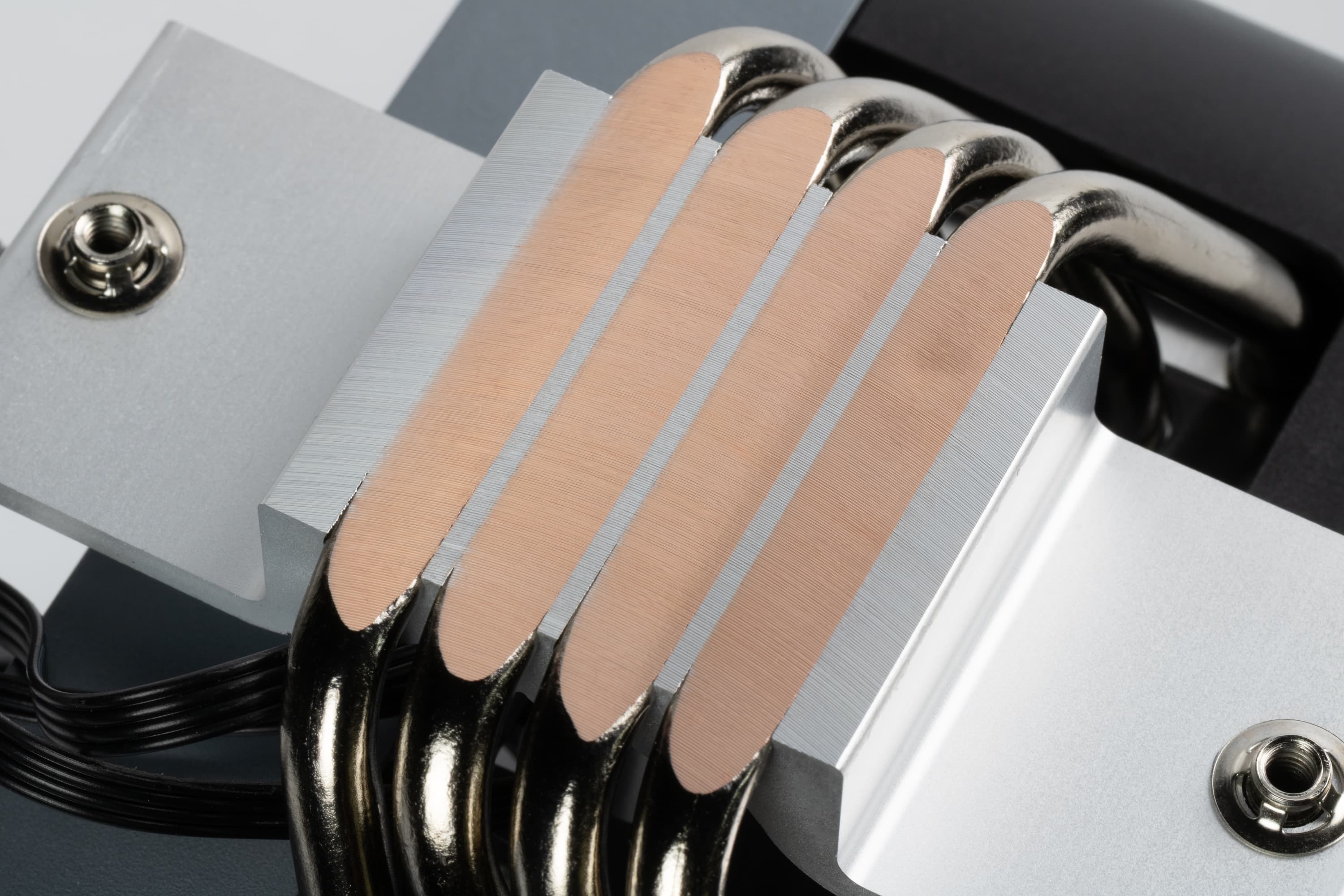

Кулер оснащен вынесенным радиатором, к которому тепло от теплосъемника передается по четырем тепловым трубкам диаметром 6 мм. Трубки медные, нижняя часть теплосъемника алюминиевая, но здесь это не имеет существенного значения — из-за прямого контакта трубок с крышкой процессора. Окрашивать трубки, нерабочую поверхность теплосъемника и пластины радиатора в этих моделях компания не стала, несмотря на наличие двух цветовых версий, различаются они фактически лишь цветами кожухов.

Традиционная для недорогих моделей конструкция — до пяти трубок легко запрессовываются в основание, обеспечивая прямой контакт с процессором на большой площади. Качество обработки нижней части теплосъемника и контактной зоны трубок хорошее, но о полировке, конечно, речь не идет. Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой пакетик с необозначенной термопастой.

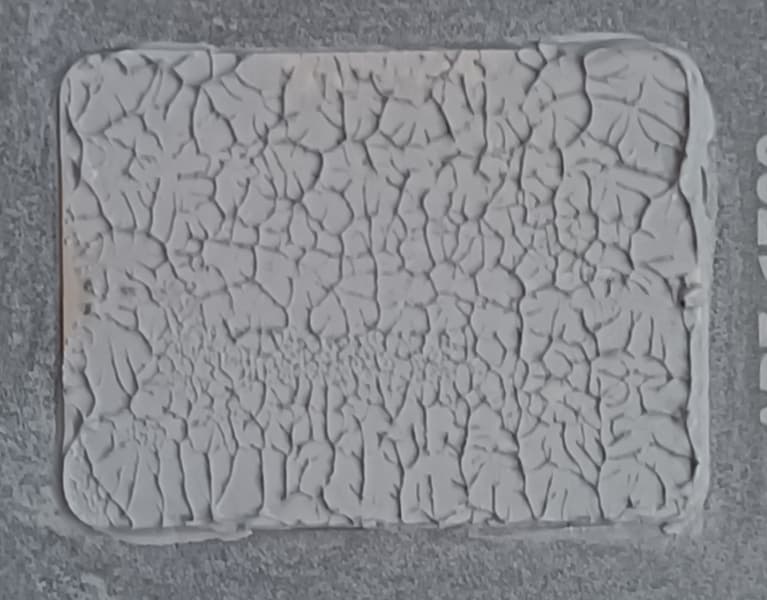

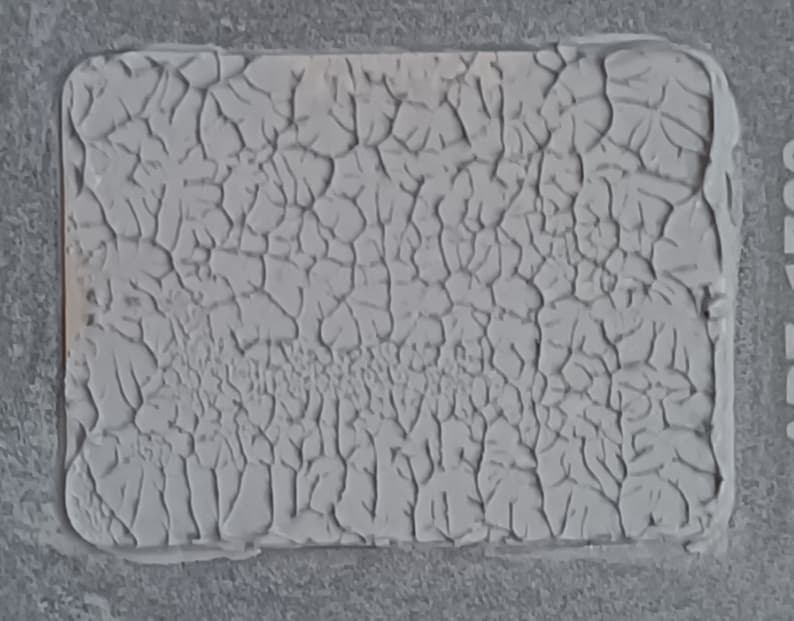

В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-13900K:

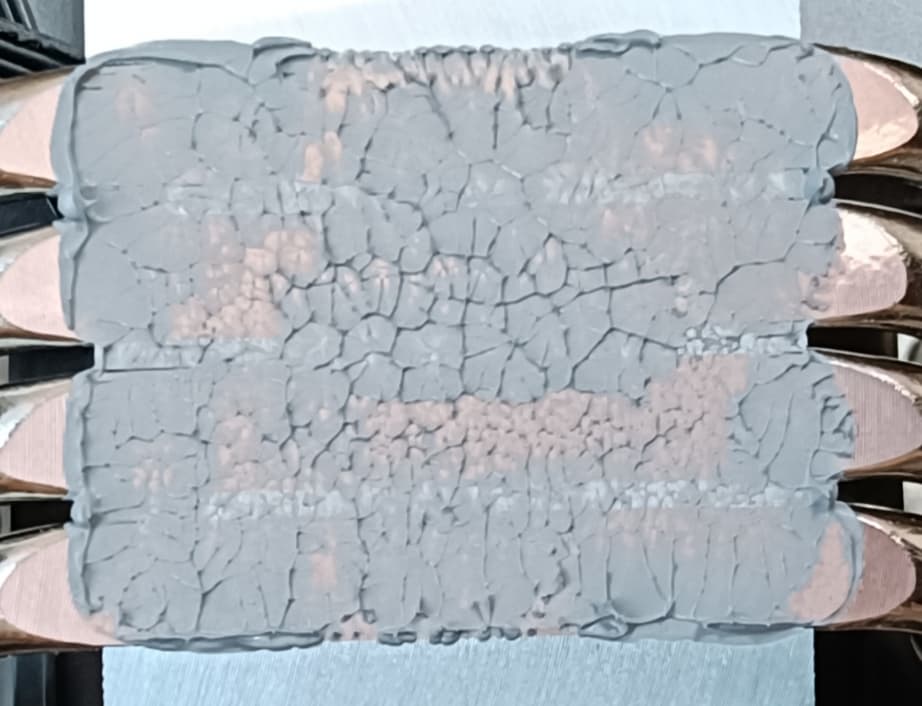

И на подошве теплосъемника:

Видно, что термопаста распределилась тонким слоем по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.

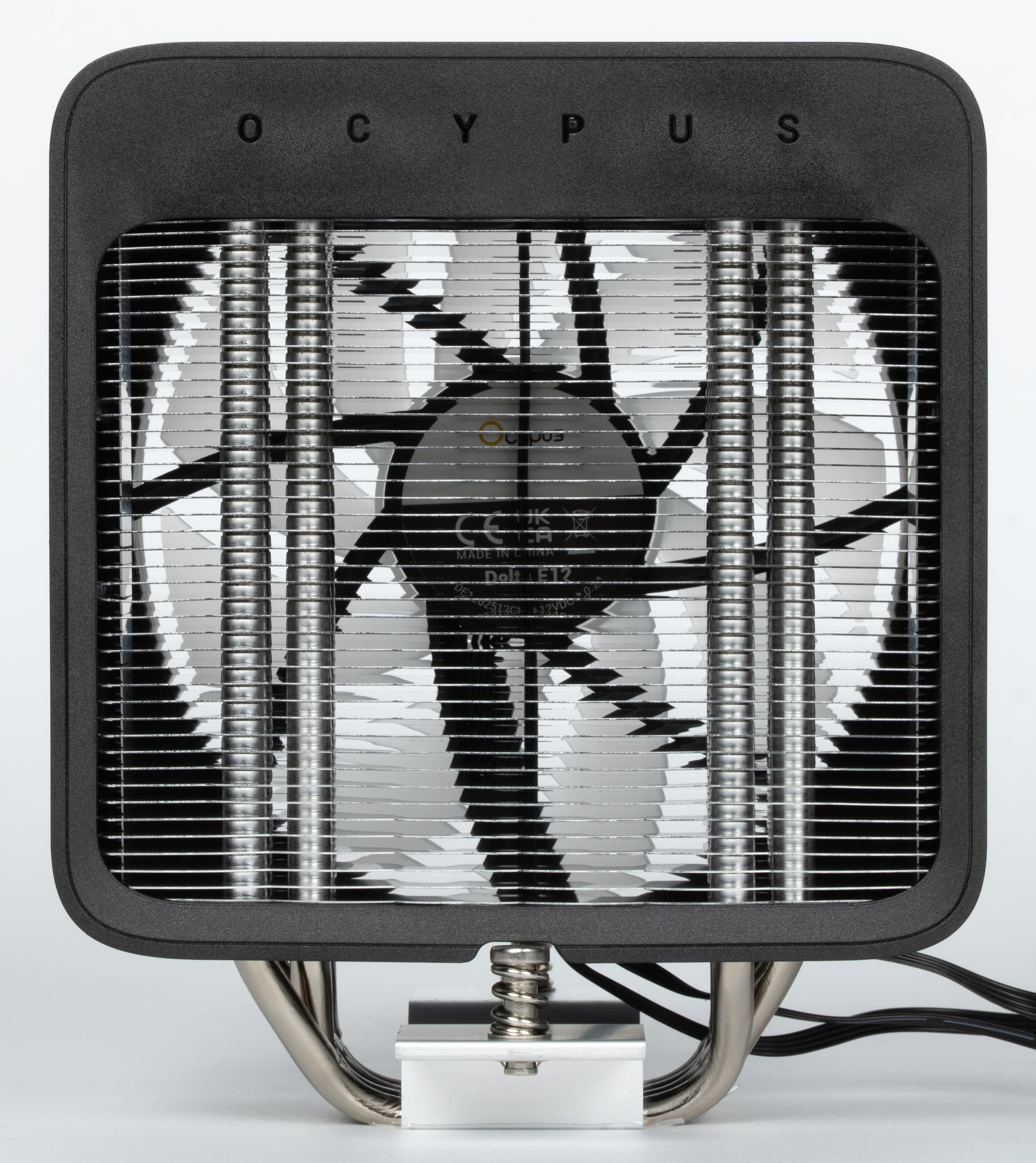

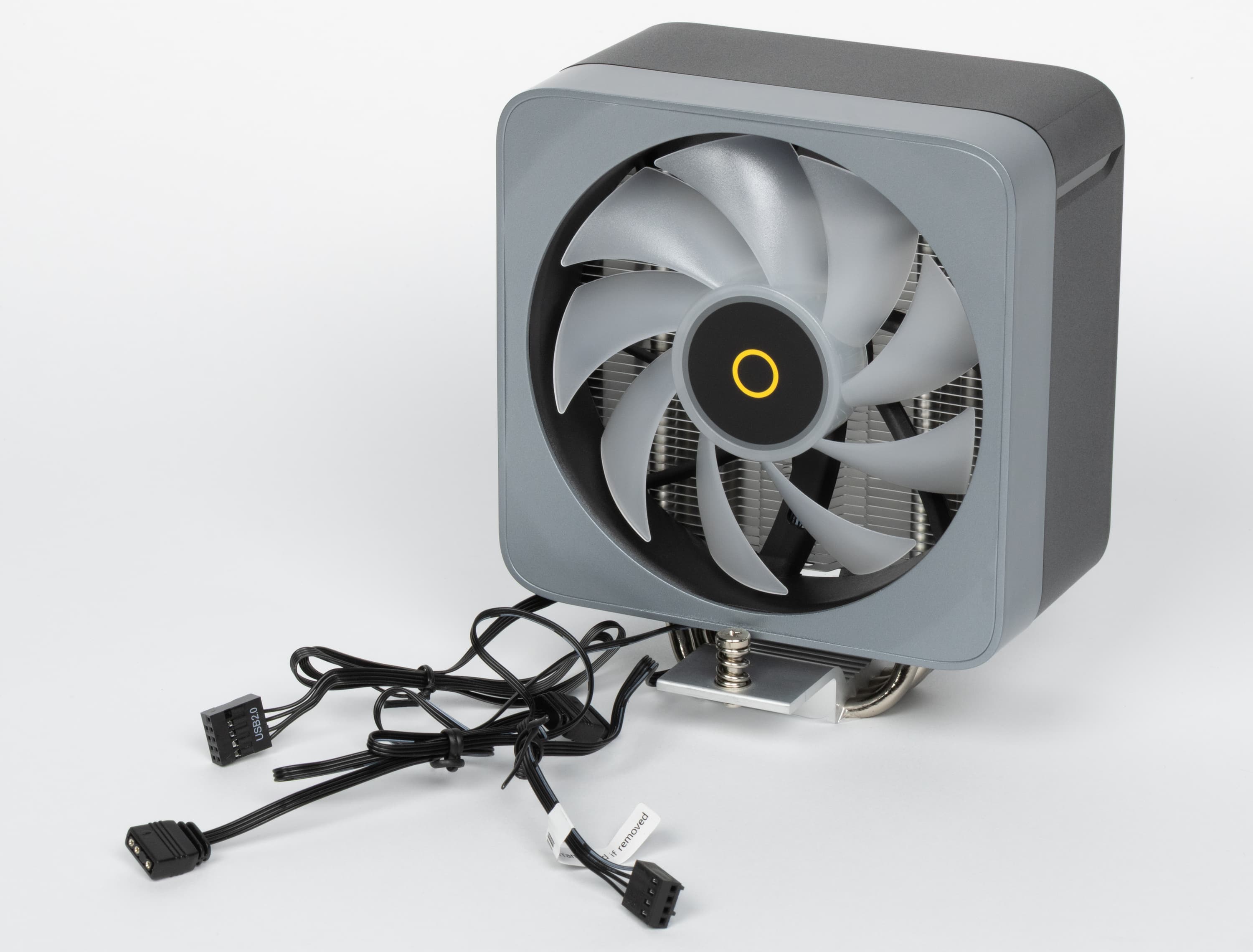

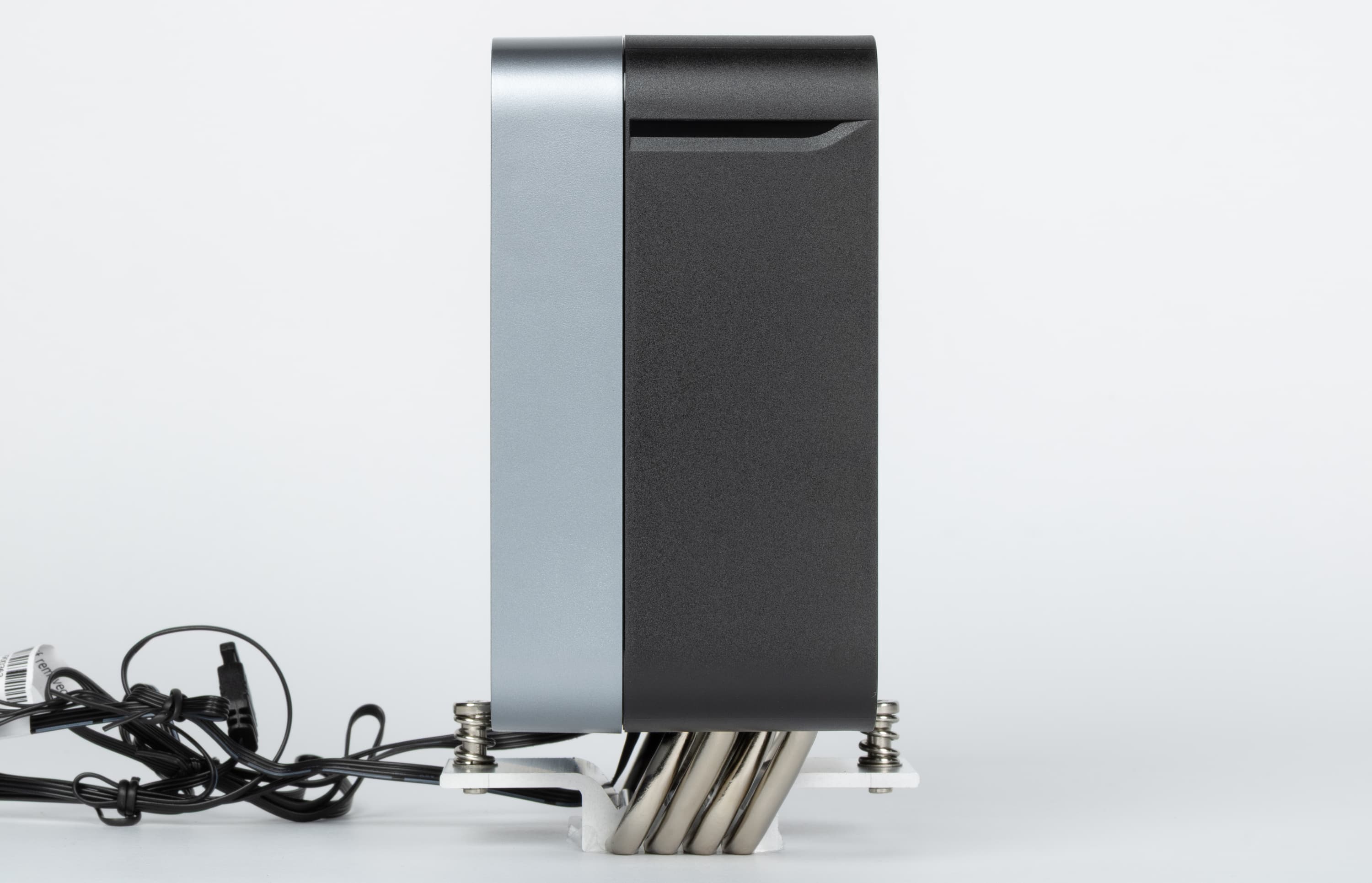

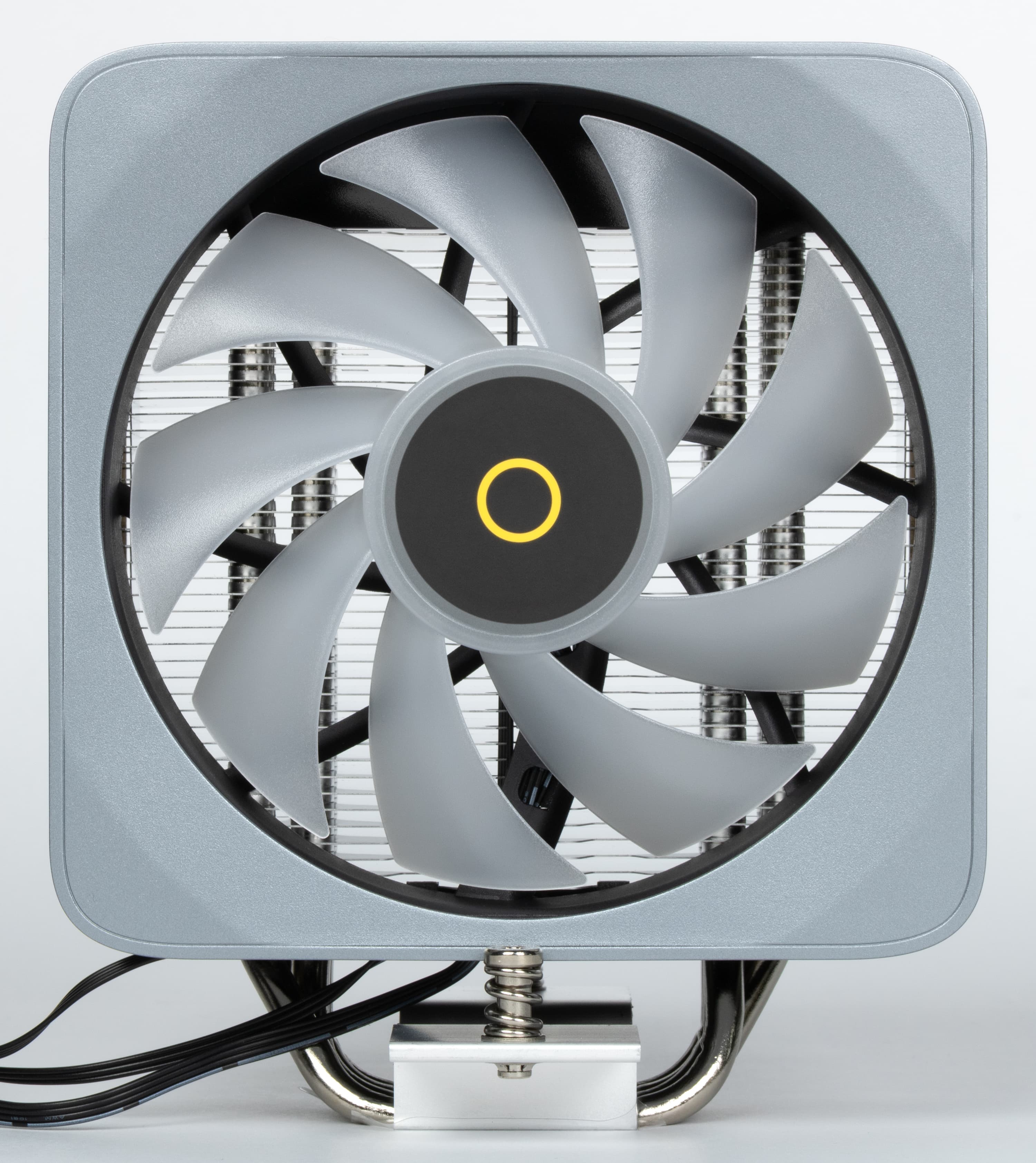

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки. Но увидеть их не так-то просто — что радиатор, что вентилятор в моделях EX закрыты составным пластиковым кожухом, что делает внешность этих кулеров необычной.

А заодно решает и практические задачи — например, кожух заодно закрепляет вентилятор. Один — второй в EX конструктивно не предусмотрен: придется покупать классический кулер, причем можно и сразу с парой вентиляторов в комплекте — такие предложения в ассортименте Ocypus тоже появились. Типоразмер комплектного вентилятора 120 мм, причем по маркировке это обычная Delta F12. Однако от вентилятора с таким же названием из комплекта Delta A40 (которую мы изучали с год назад) он существенно отличается — например, лопастей теперь 9, а не 7. Впрочем, мы уже привыкли к тому, что у Ocypus названия вентиляторов ни о чем не говорят — смотреть надо их поведение в конкретном устройстве и конкретных же условиях. Чем мы чуть позже и займемся.

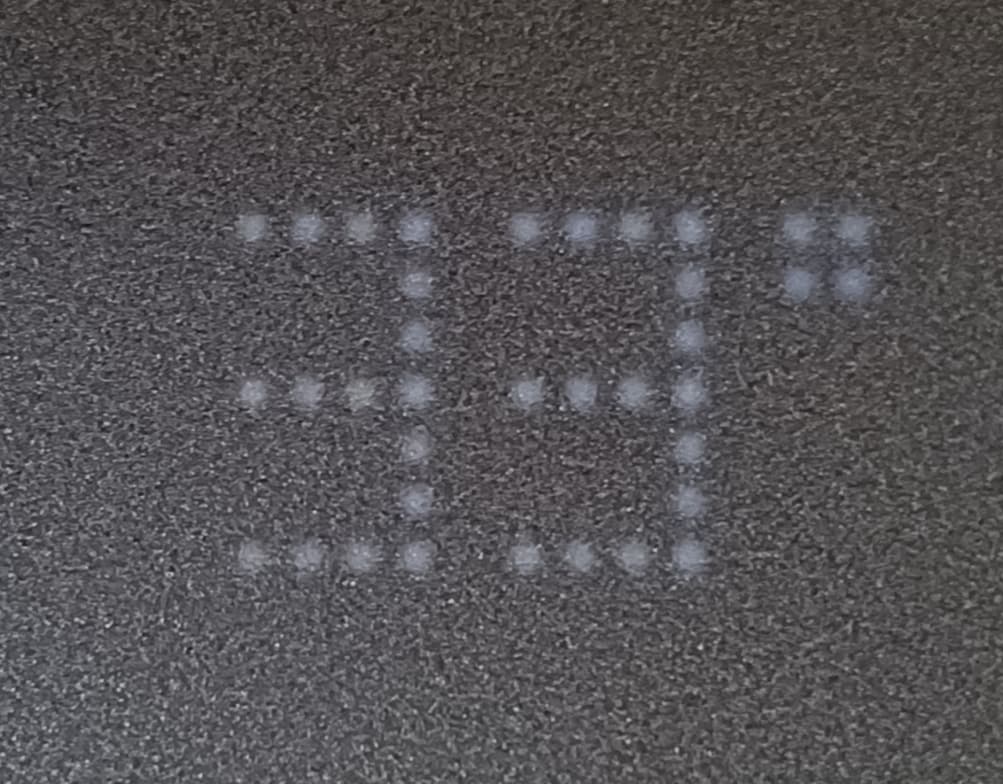

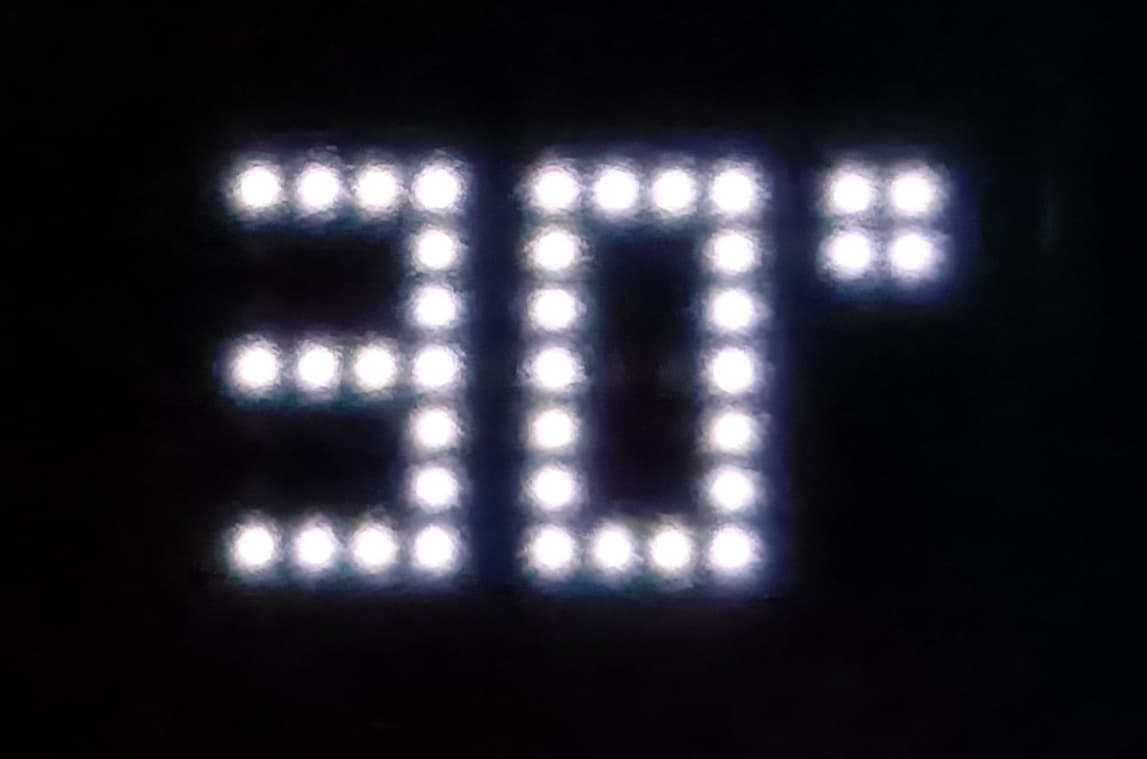

Пока же закончим с визуальной составляющей. Как уже сказано, Ocypus Delta A40 EX Digital получил встроенный в кожух матричный дисплей, аналогичный применяемым ранее в линейке Iota.

Он довольно прост — умеет отображать лишь две цифры и значок температуры. Контрастность, естественно, зависит от внешней освещенности по методу чем хуже — тем лучше.

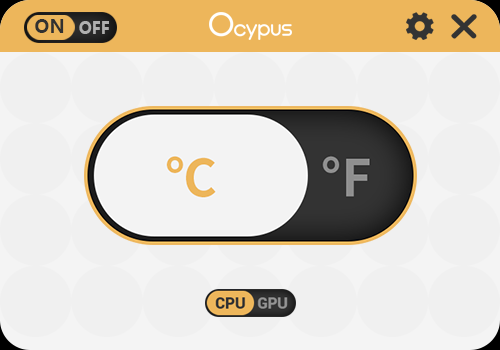

Какая температура будет отображаться и в какой системе единиц — традиционно выбирается во всё той же программе Ocypus Digital, что использовалась и для Iota. Держать ее запущенной придется не только для настройки, но и вообще для отображения температуры, а также ради данной функциональности придется пожертвовать парой USB-портов (впрочем, USB 2.0 дефицитным ресурсом давно уже не является — особенно во внутреннем исполнении). так что нужна она не всем, что в компании прекрасно сознают, предлагая и почти такой же внешне кулер Delta A40 EX ARGB без дисплея.

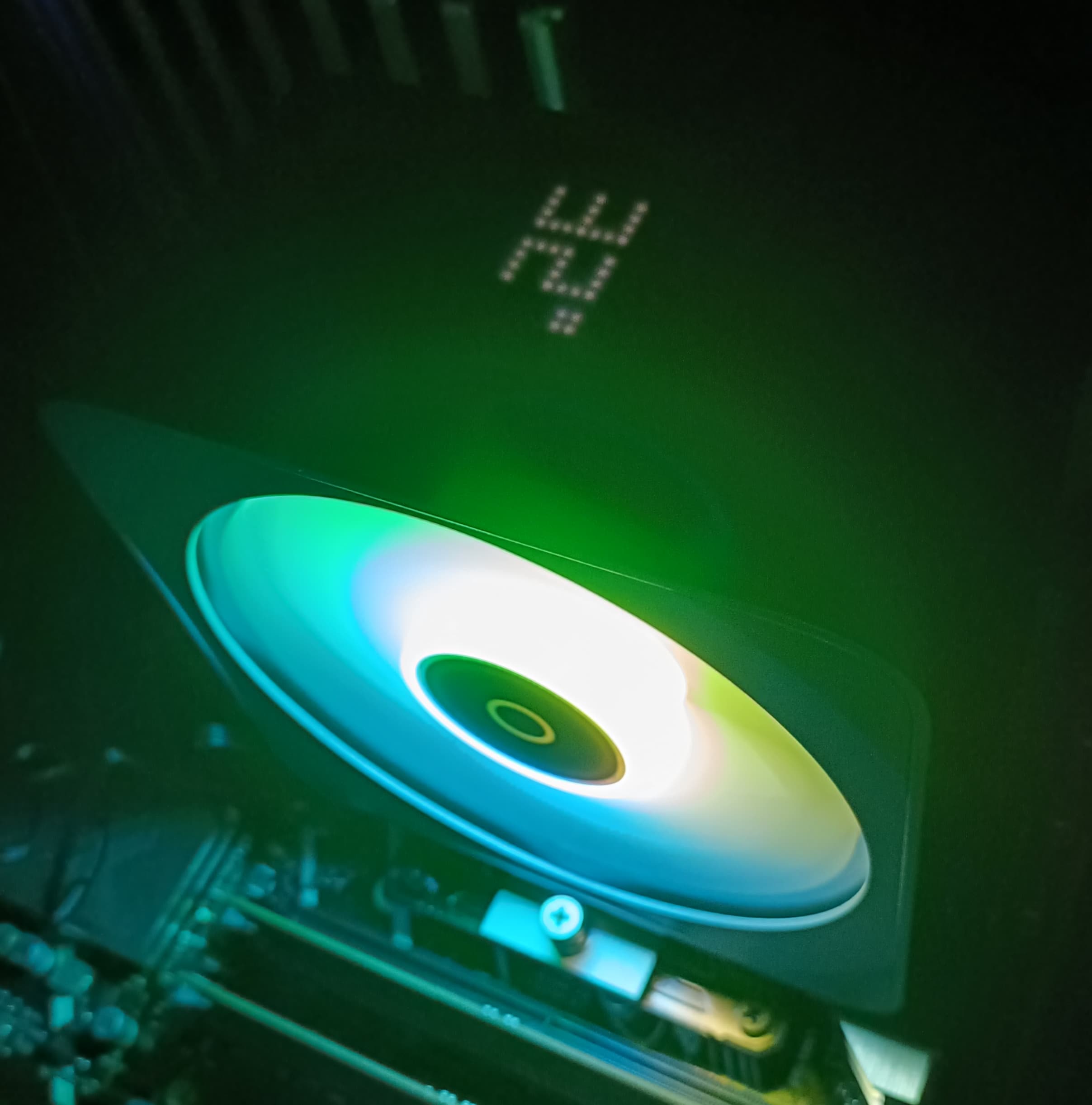

Однако кулеров с подсветкой вентиляторов на рынке давно уже очень много, так что ими и кота не удивить, а разнообразные дисплейчики — тема всё ещё относительно свежая. И, в очередной раз повторим, прелесть моделей новой коллекции в том, что больше не приходится выбирать между этими двумя украшениями. Если же таковые и вовсе не нужны, то это тоже реализуется — в серии Delta Elite. В общем, никто не уйдет обиженным — и это правильно, товарищи!

Что же касается Ocypus Delta A40 EX Digital, то этот кулер ориентирован на тех, кому оригинальный внешний вид важен. Точнее, максимально важен — в этой модели собрано вообще всё, что Ocypus может сейчас предложить покупателю в этом сегменте. При этом даже один лишь кожух заставляет кулер выглядеть оригинально и без установки, что увеличивает его шансы на покупку без изучения характеристик. Но мы все-таки займемся и этим, поскольку каким бы оригинальным внешний вид кулера не был, а главная его задача — охлаждать процессор.

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров, не указанных производителем.

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 3,7 ГГц.

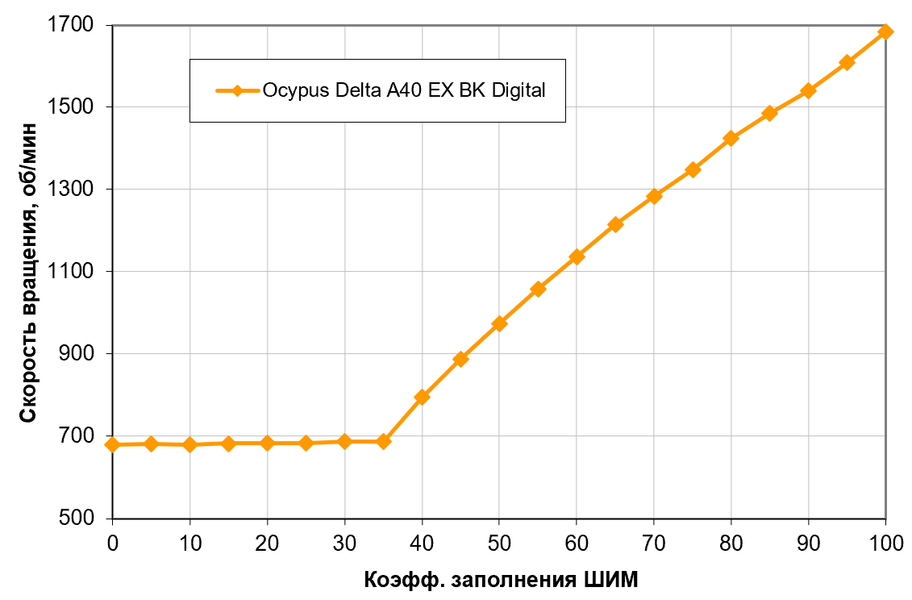

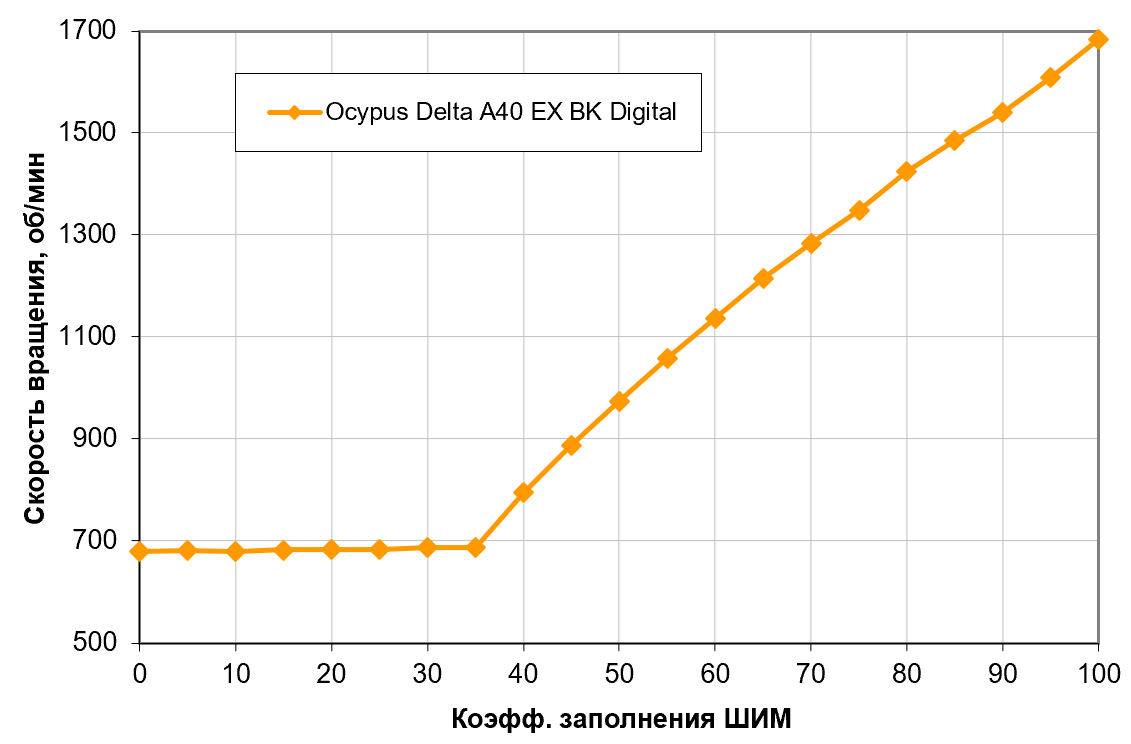

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Монотонный и практически линейный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 35% до 100%, но в довольно узком диапазоне регулировки. Ниже 35% скорость вращения стабилизирована чуть ниже 700 об/мин, так что в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке придется прибегнуть к регулировке напряжения для остановки вентилятора. А максимальная скорость вращения здесь заметно ниже, чем у ранее изученных нами вентиляторов компании.

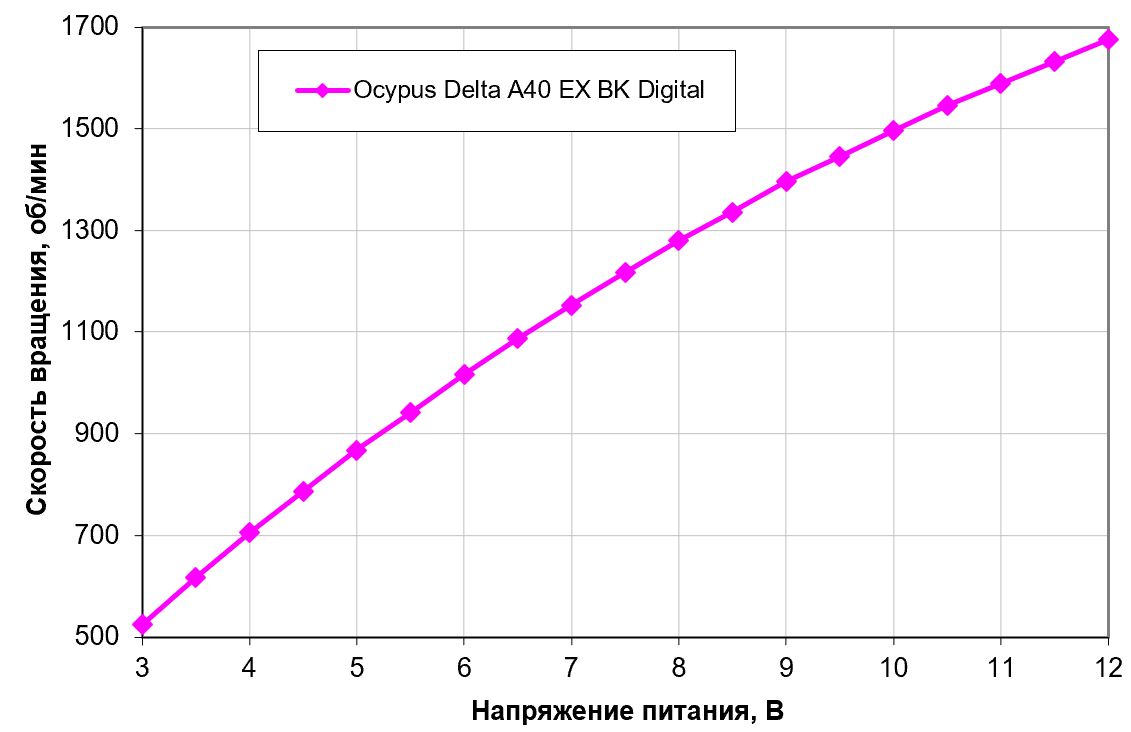

Играть с напряжением в современных условиях имеет смысл разве что для его отключения — более никаких изменений по сравнению с регулировкой скорости посредством ШИМ практически нет. Отключается вентилятор на 2,6 В, включаются обратно — на 3 В. Вентилятор допустимо подключать к источнику с напряжением 5 В, хотя особого смысла в этом уже и нет.

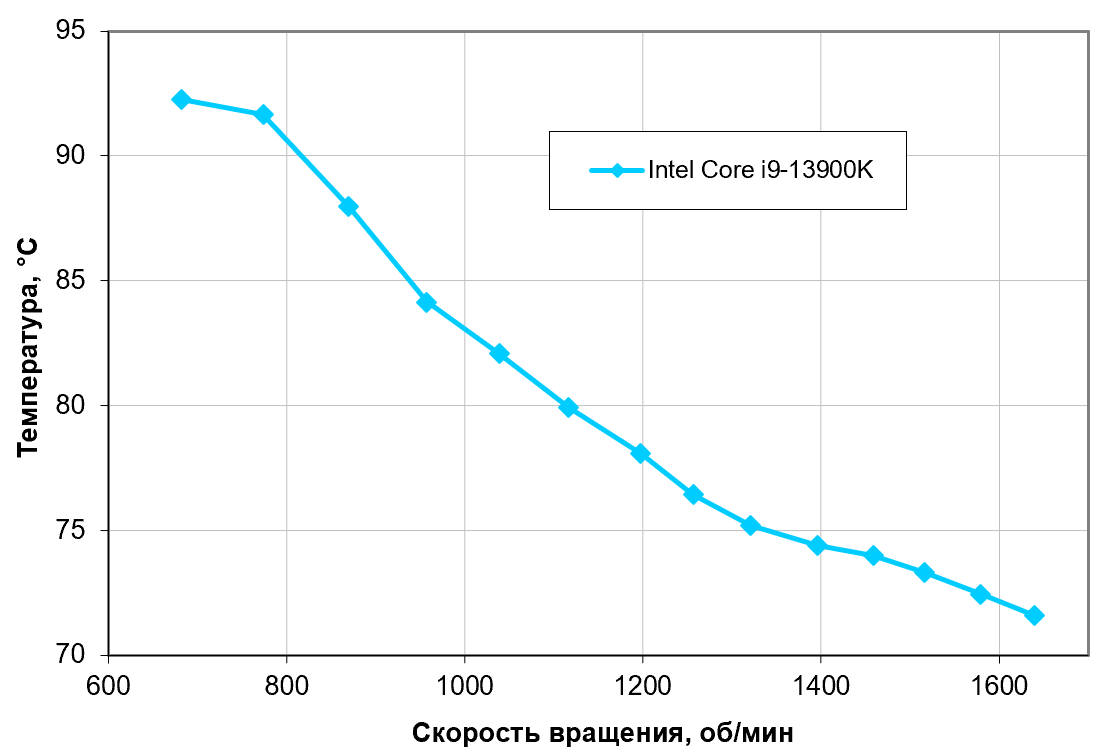

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера

Уже и по выбранному компанией скоростному профилю было ясно, что каких-то рекордов эффективности мы не увидим. В принципе рабочим можно считать весь диапазон скоростей вращения, хотя изучение подробных логов показывает, что на минимальных скоростях вращения некоторые ядра процессора уже близки к перегреву. Главное же, что сразу бросается в глаза — даже в тепличных условиях открытого стенда и использования холодного воздуха, ниже 70 градусов температура процессора не опускается. Что несколько хуже среднего в этом сегменте, однако и максимальная скорость вращения вентилятора ниже типичной для таких моделей, причем процентов так на 20.

Нам же, напомним, важны не абстрактные температуры в каком-то определенном окружении, а возможность рассчитать что угодно по реальных характеристикам кулера, полученным в результате тестирования. Один из примеров расчетов (при заданных граничных условиях) мы приводим к каждом материале (и ниже он, как обычно, будет), а любые другие можно получить самостоятельно при помощи онлайн-калькулятора — заодно и сравнив друг с другом любые кулеры из протестированных.

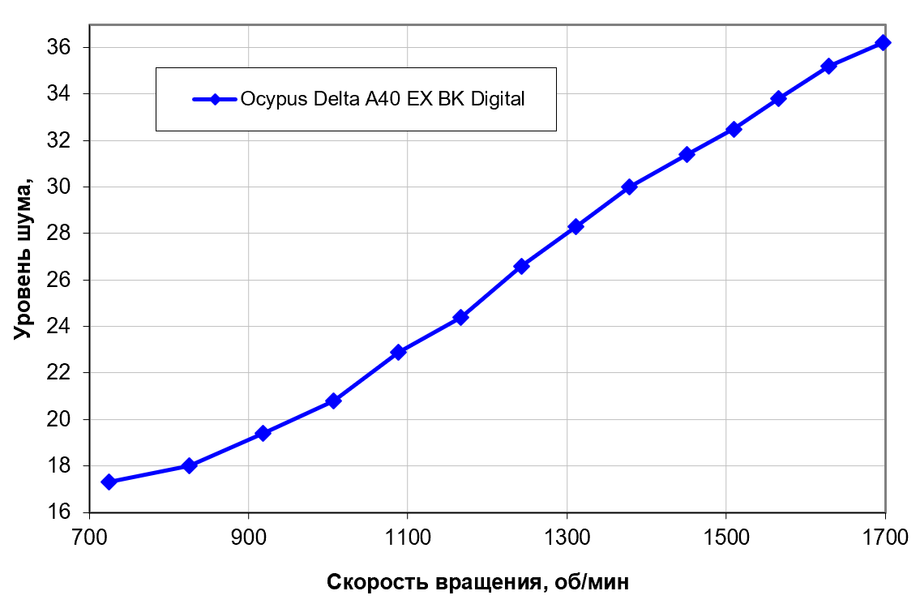

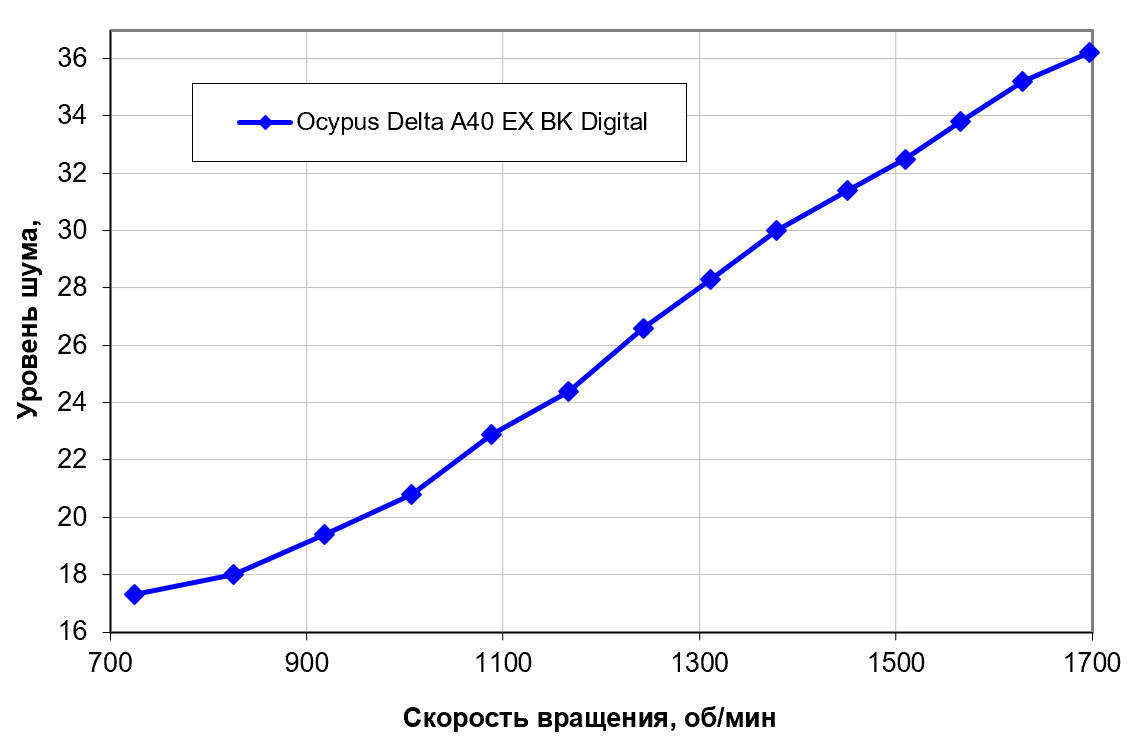

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,1 дБА (условное значение, которое показывает шумомер). К нему мы стабильно пришли бы при отключении вентилятора (естественно), но несложно заметить, что это не обязательно — работа на минимальных оборотах обеспечивает шум, практически не отличимый от фонового без приборов. Да и на максимальных оборотах уровень шума невелик — именно потому, что таковые ограничены изначально, конечно.

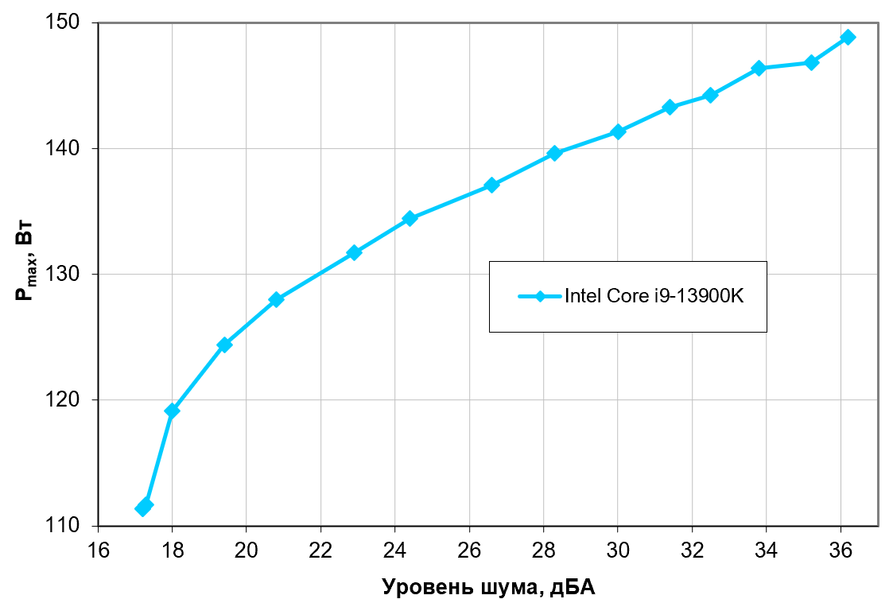

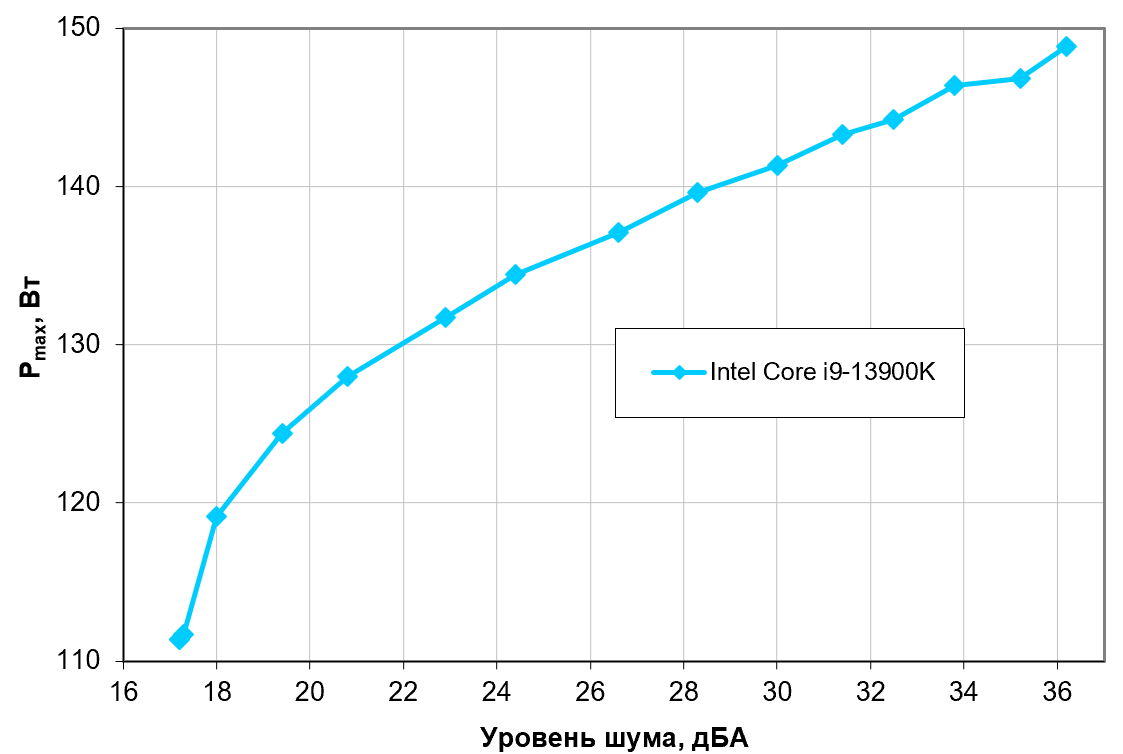

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню, это четкие 135 Вт. Гипотетически, если не слишком обращать внимания на уровень шума, пределы мощности можно увеличить, но, как нам кажется, это уже не слишком важно. На практике вряд ли кто-то будет эксплуатировать такой кулер с топовыми Core или Ryzen — тут, скорее, напрашиваются разные Core i5 или Ryzen 5, совместно с которыми Delta A40 EX Digital будет безоговорочно бесшумным, прекрасно справляясь с работой и радуя глаз.

Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом и нежелании видеть более 80 градусов на ядрах процессора. При снижении температуры воздуха указанные пределы для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими кулерами при охлаждении процессора Intel Core i9-13900K

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами. протестированными ранее.

Выводы

Для правильного понимания выводов нужно вспомнить, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (или СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера не было перегрева процессора (хотя бы при 25 дБА) и была значимая разница в изменении температуры процессора.

Наше тестирование показало, что кулер Ocypus Delta A40 EX Digital можно использовать с процессорами типа Intel Core i9-13900K (LGA1700), имеющими реальное потребление порядка 135 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума и температуры процессора пределы мощности можно увеличить (см. онлайн-калькулятор по ссылке выше). Результаты полностью укладываются в диапазон полученных при тестировании других кулеров подобной конструкции (четыре трубки — одна башня — один вентилятор 120 мм), но недалеки от нижнего его края. На первый взгляд, регресс по сравнению с ранее протестированными Iota A40 или Delta A40 первой волны, отрабатывавшими как раз по верхней границе, но есть нюансы. Во-первых, и заявленные Ocypus характеристики отличаются в той же пропорции — речь идет о максимальных 200 и 220 Вт. Во-вторых, уже при первом знакомстве понятно, что основная ставка в семействе Delta A40 EX сделана на эффектный внешний вид и низкий уровень шума — пусть даже и в ущерб другим характеристикам. Если интересует исключительно эффективность охлаждения, то лучше выбрать другую модель — недаром же, как уже было сказано в начале, в ассортименте Ocypus подобных кулеров сейчас стало очень много. Просто все они предназначены для достижения немного разных целей. Хотя, повторимся, претензий к абсолютной эффективности у нас тоже нет: она соответствует классу. Способностей кулера хватит тем процессорам, для которых подобные модели обычно и приобретаются, а внешность в настоящее время для многих покупателей имеет не меньшее значение. Так что это разработка специально для них.
