Обзор материнской платы MSI B360M Mortar Илья Муромец формата microATX на чипсете Intel B360

Компания MSI представила новую игровую материнскую плату MSI B360M Mortar Илья Муромец. Разумеется, плата, названная в честь былинного русского богатыря Илья Муромца, ориентирована исключительно на российский рынок. Однако в ассортименте компании есть также новая плата MSI B360M Mortar Titanium, и фактически платы MSI B360M Mortar Titanium и MSI B360M Mortar Илья Муромец отличаются лишь расцветкой: в варианте Titanium текстолит платы покрашен в светло-серый цвет. В остальном это две абсолютно одинаковые платы, и хотя в этом обзоре мы рассмотрим именно плату MSI B360M Mortar Илья Муромец, все сказанное о ней можно в равной степени отнести и к плате MSI B360M Mortar Titanium.



Итак, плата MSI B360M Mortar Илья Муромец основана на чипсете Intel B360 и поддерживает процессоры Intel Core 8-го поколения.

Комплектация и упаковка

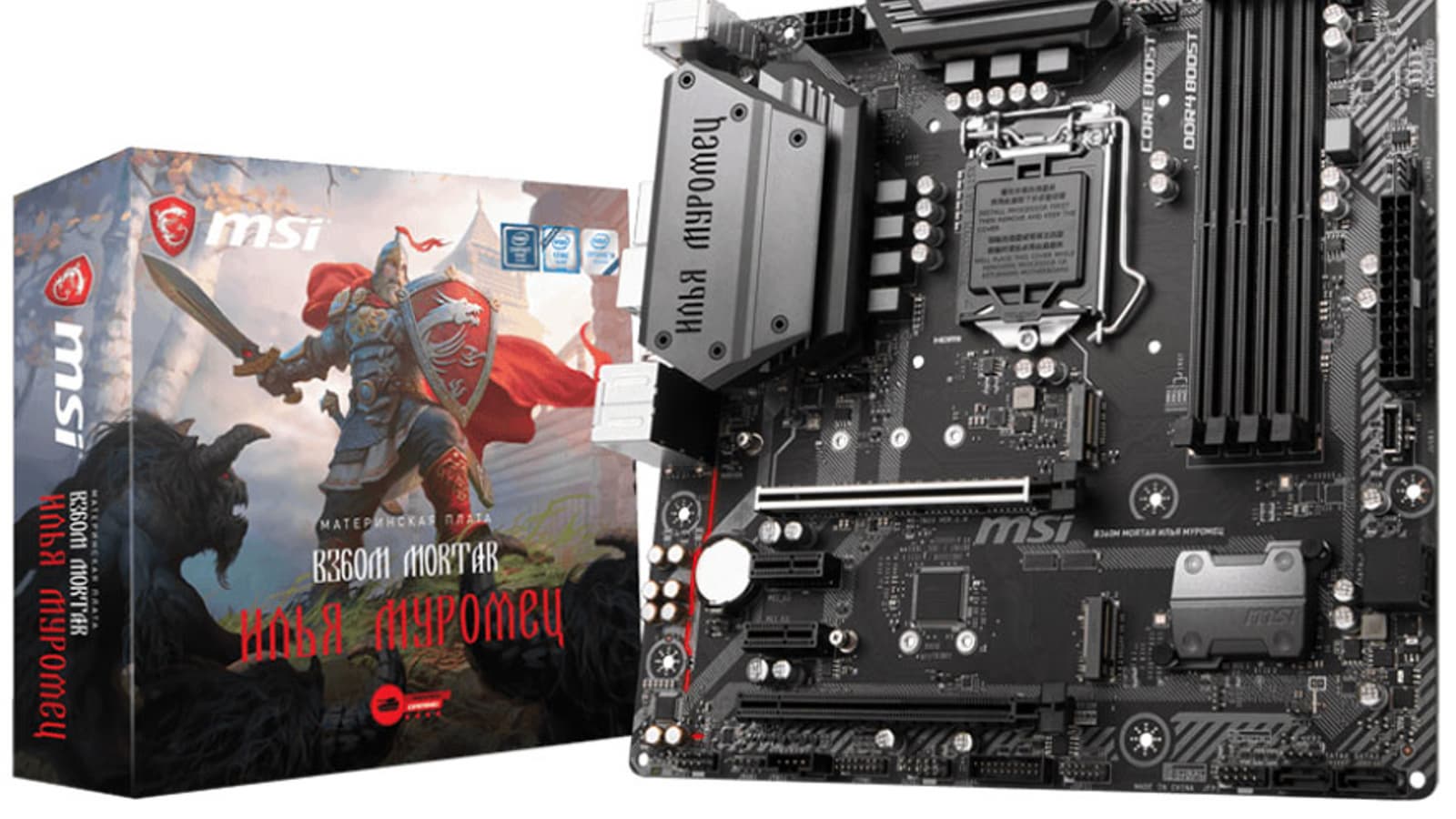

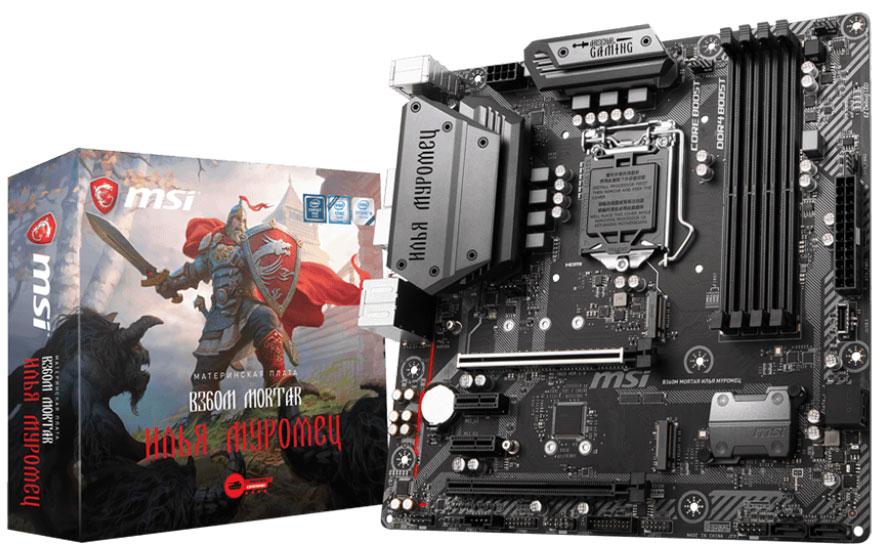

Плата MSI B360M Mortar Илья Муромец поставляется в компактной коробке с изображением русского богатыря.

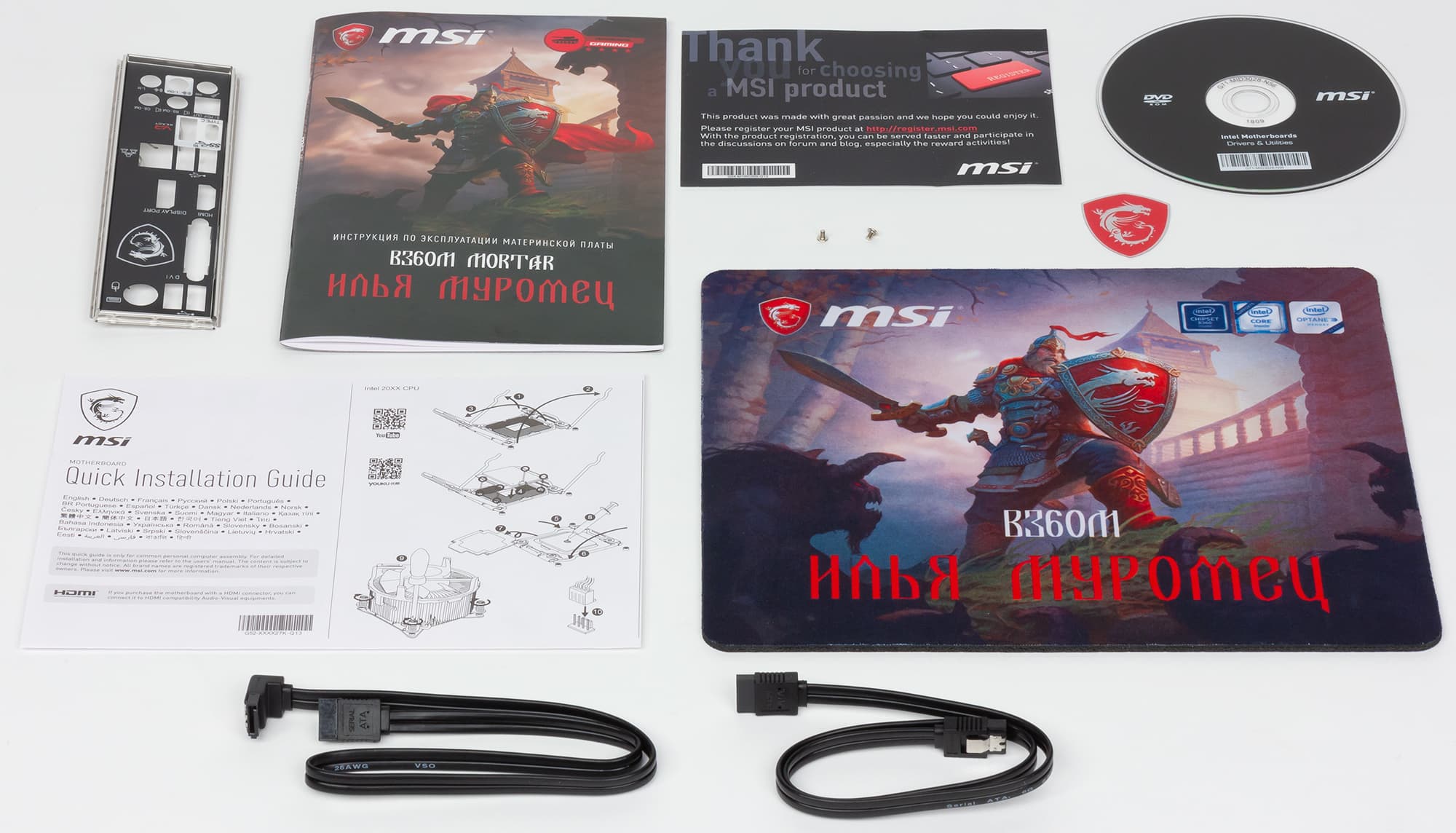

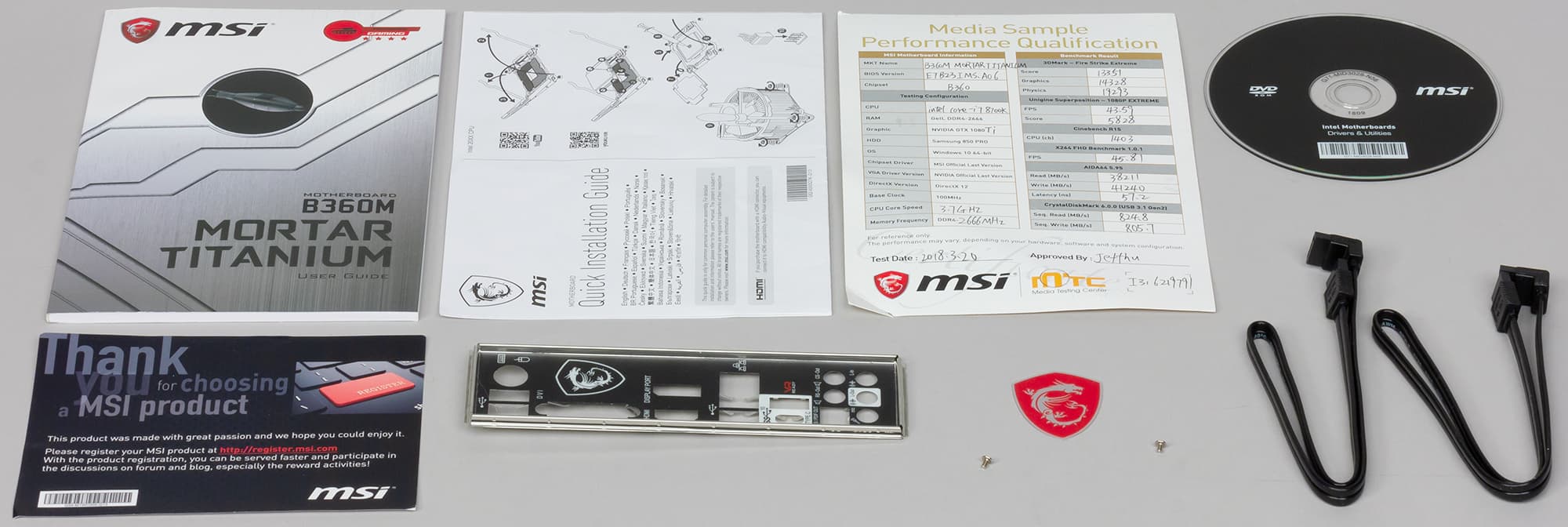

Комплект поставки включает в себя руководство пользователя на русском языке, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), DVD-диск с драйверами, а также стикер для корпуса и коврик для мыши с названием платы и изображением Илья Муромца.

Попутно отметим, что плата MSI B360M Mortar Titanium имеет схожую комплектацию за исключением одной детали: в ней нет коврика для мыши.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI B360M Mortar Илья Муромец приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel B360
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC892
Сетевой контроллер Intel i219-V
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
2 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 4 × SATA 6 Гбит/с
USB-порты 2 × USB 3.0
1 × USB 3.1 (Type-С)
1 × USB 3.1 (Type-A)
1 × USB 3.1 (внутренний разъем)
6 × USB 2.0
Разъемы на задней панели 1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-С)
4 × USB 2.0
1 × HDMI
1 × DVI-D
1 × DisplayPort
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический)
5 аудиоразъемов типа миниджек (3,5 мм)
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4 × SATA 6 Гбит/с
2 × M.2
4 разъема для подключения 4-контактных вентиляторов
1 разъем для подключения порта USB 3.1 Type-С
1 разъем для подключения портов USB 2.0
1 разъем для подключения портов USB 3.0
1 разъем для подключения светодиодной ленты
Форм-фактор microATX (243×243 мм)
Средняя цена
Розничные предложения

Форм-фактор

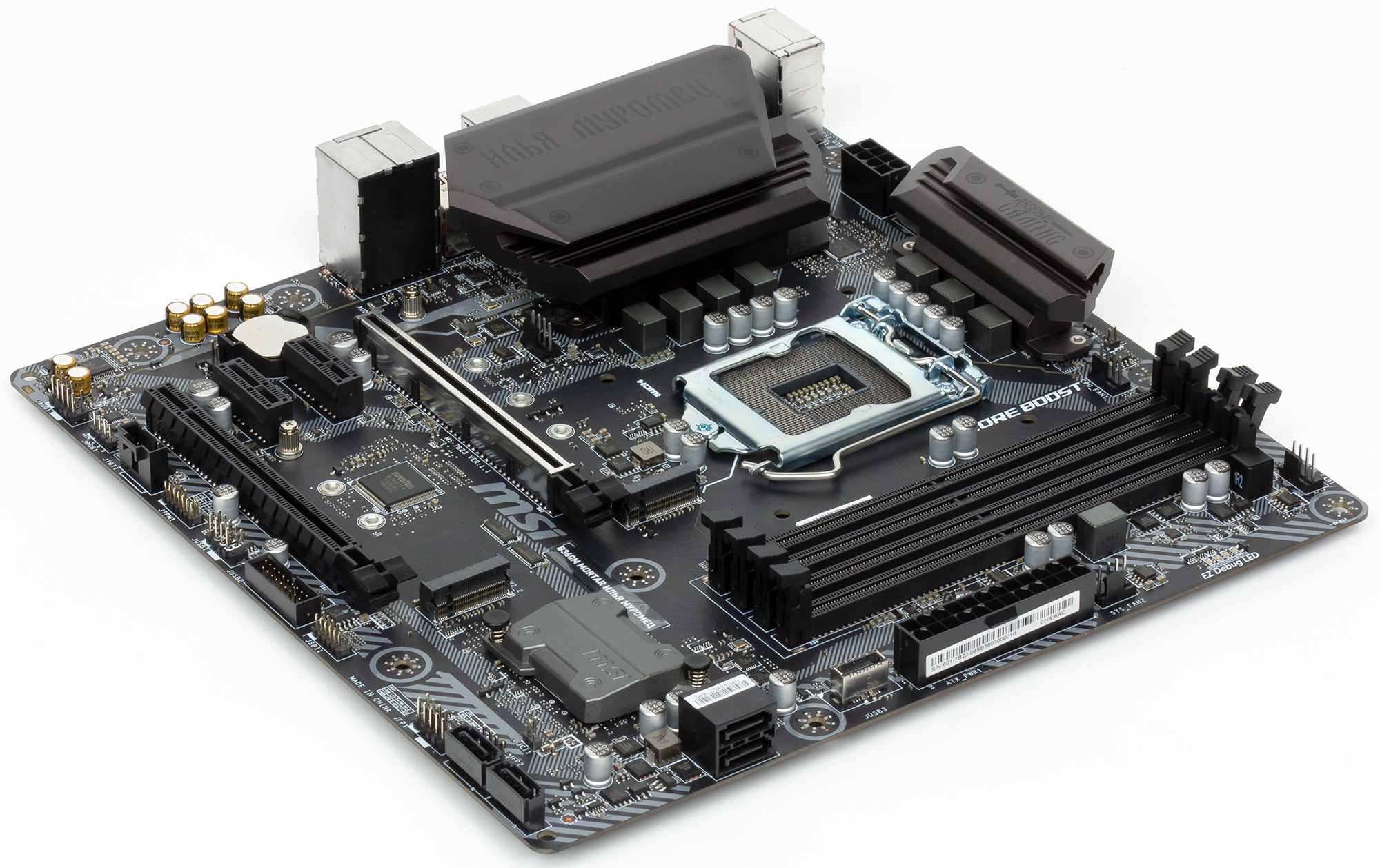

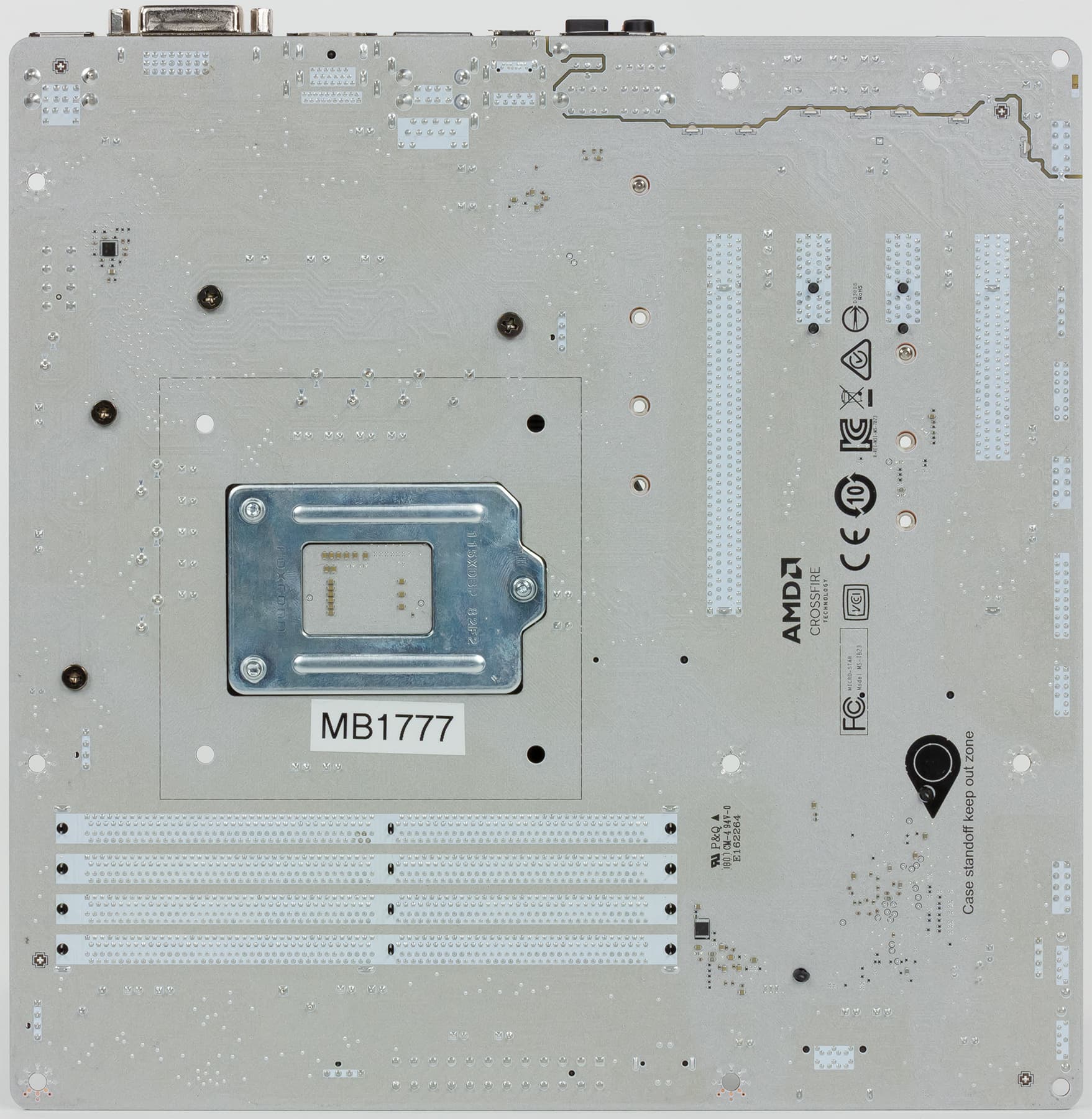

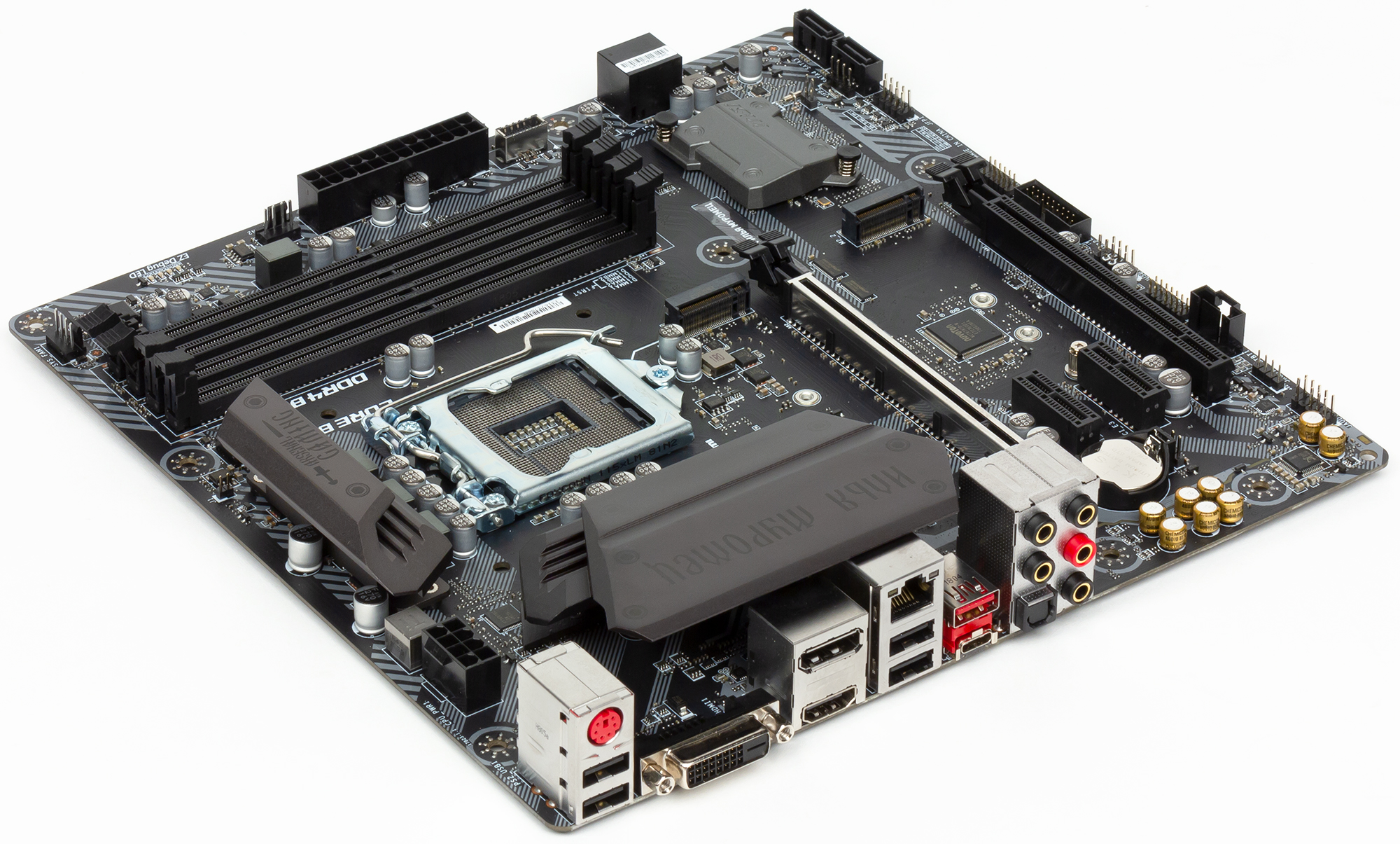

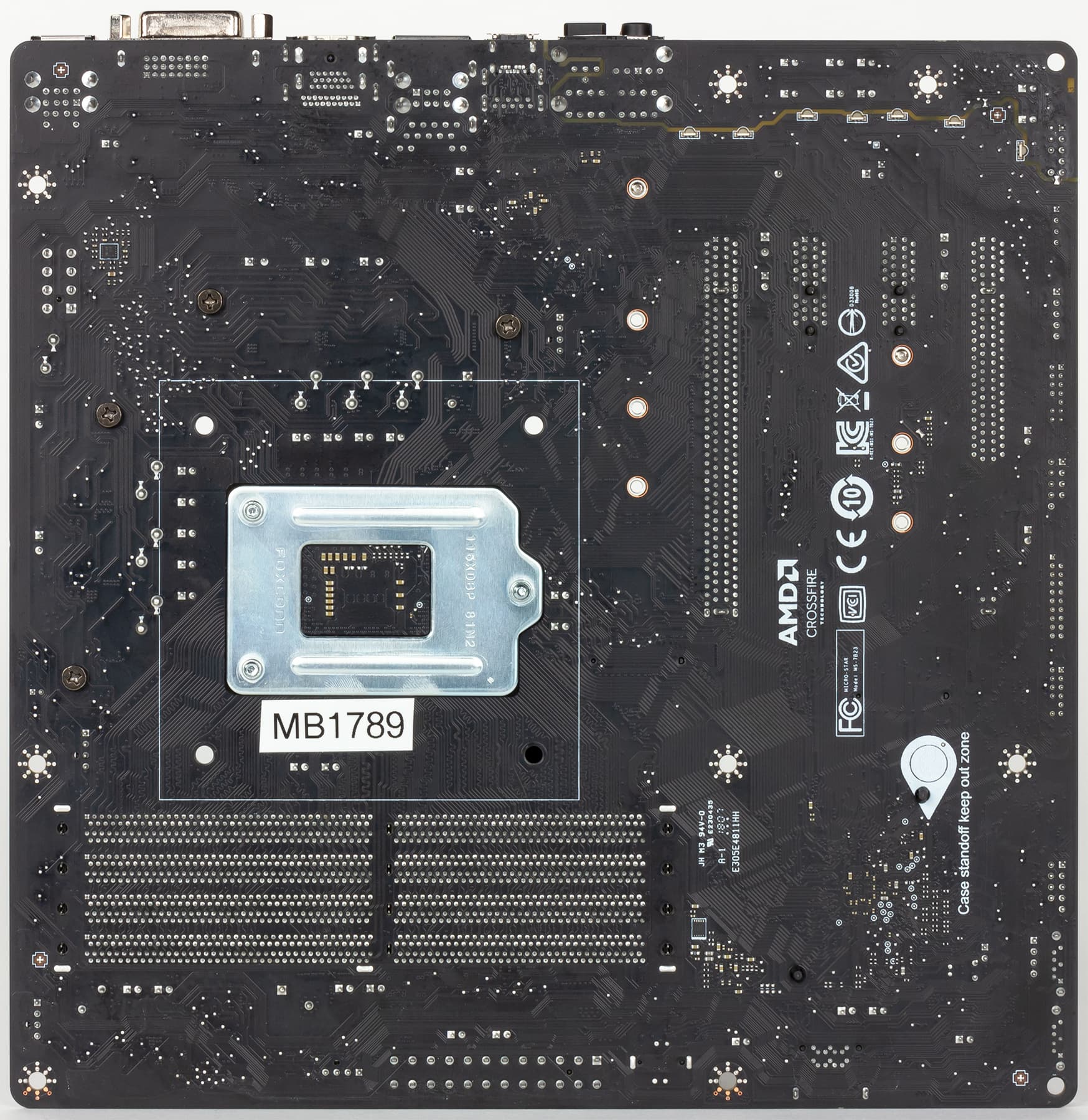

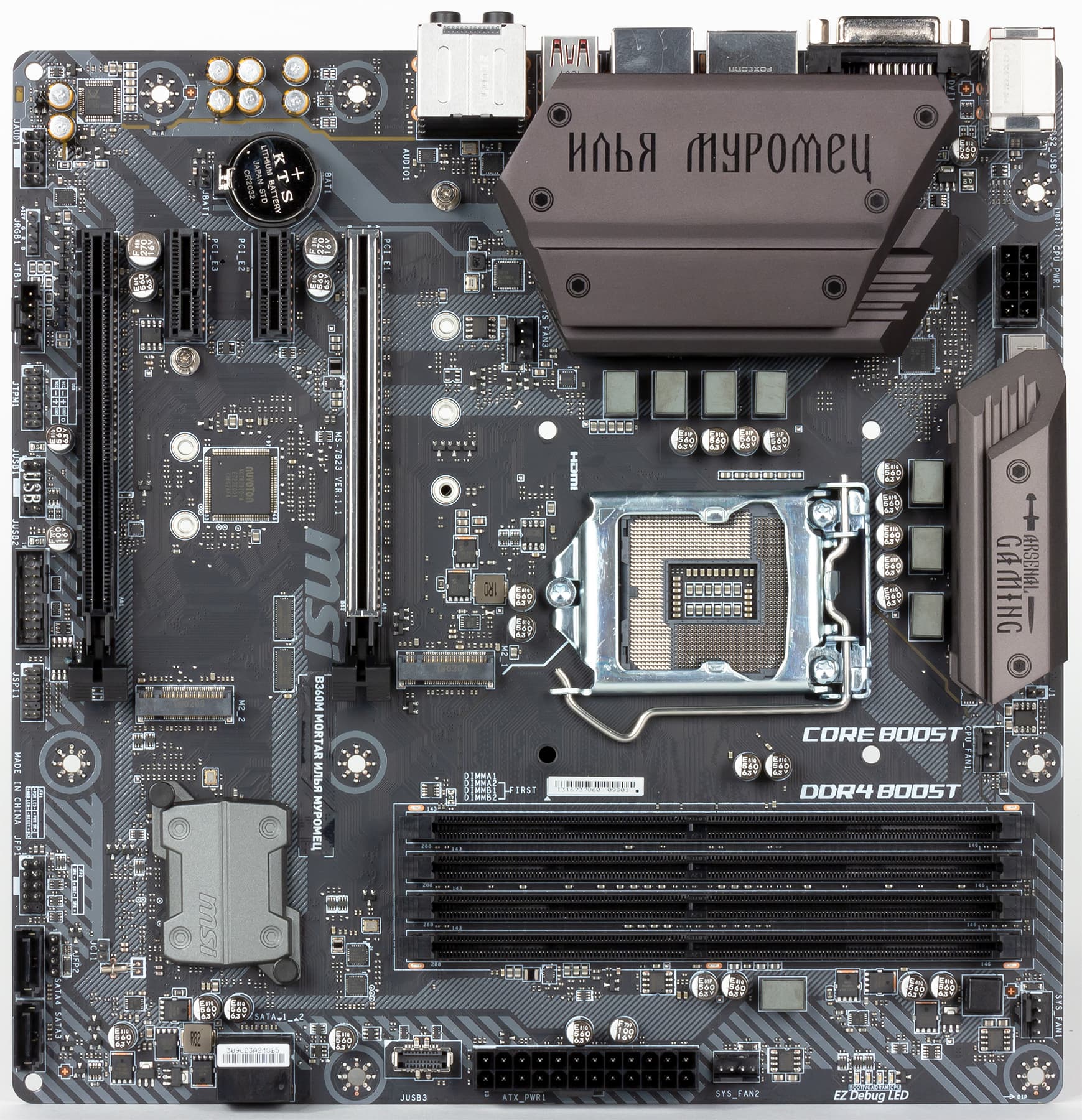

Плата MSI B360M Mortar Илья Муромец выполнена в форм-факторе microATX (243×243 мм). Для ее монтажа в корпус предусмотрено восемь отверстий.

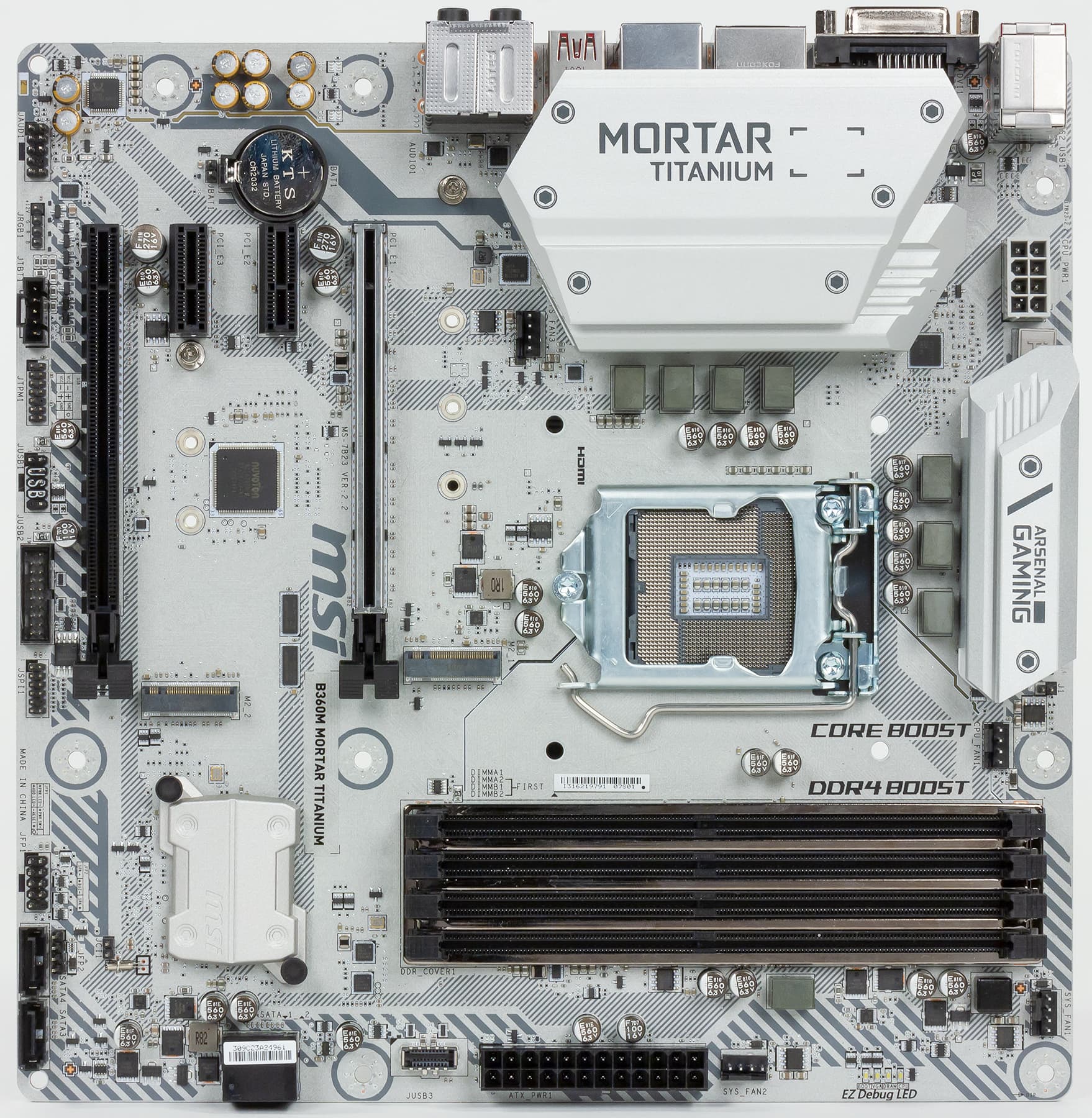

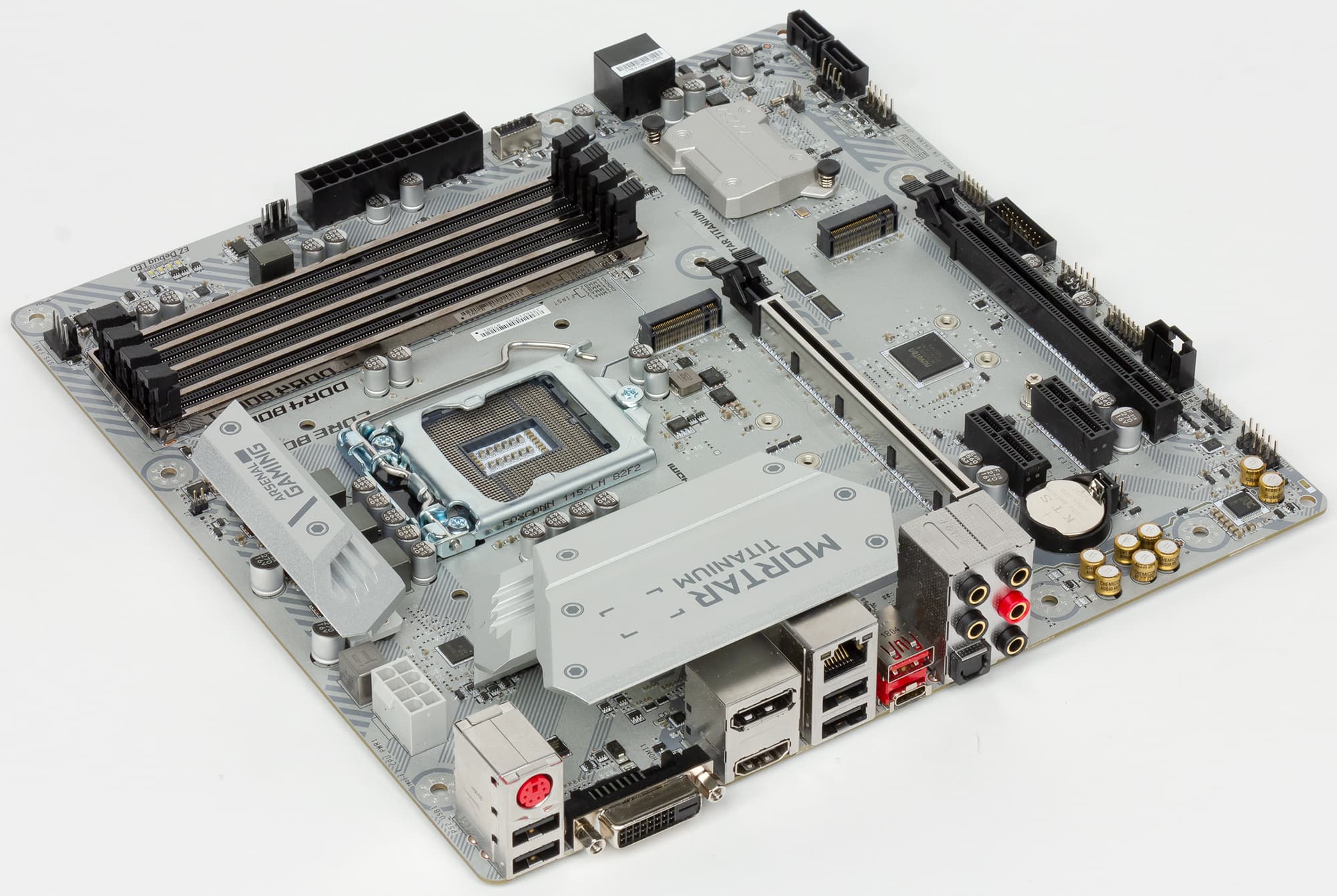

Заодно приведем и фотографию платы MSI B360M Mortar Titanium, дабы читатель смог убедиться в их полной идентичности.

Чипсет и процессорный разъем

Плата MSI B360M Mortar Илья Муромец основана на новом чипсете Intel B360 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

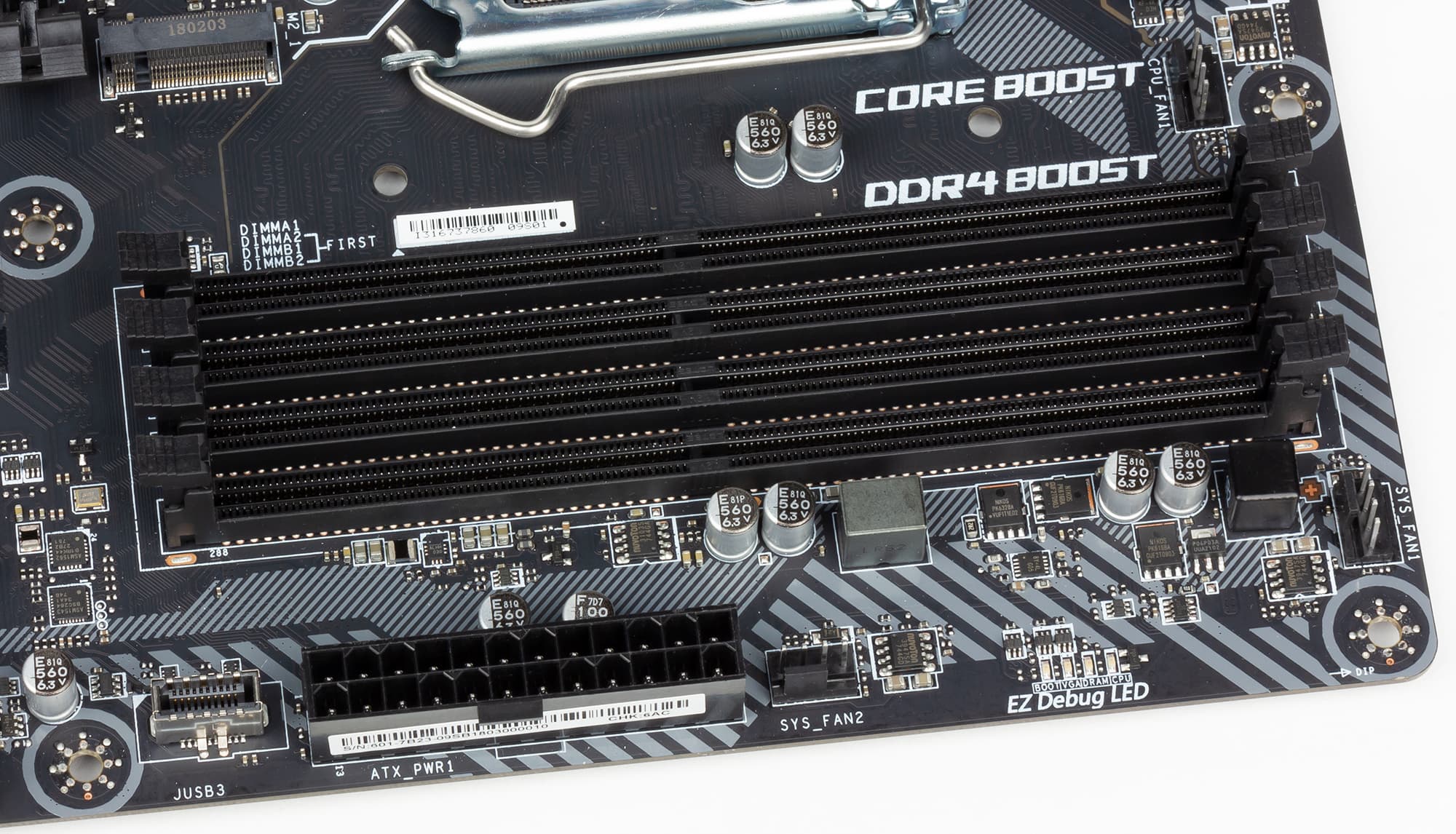

Для установки модулей памяти на плате MSI B360M Mortar Илья Муромец предусмотрено четыре DIMM-слота (двухканальный режим работы). Плата поддерживает небуферизованную память DDR4-2666 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

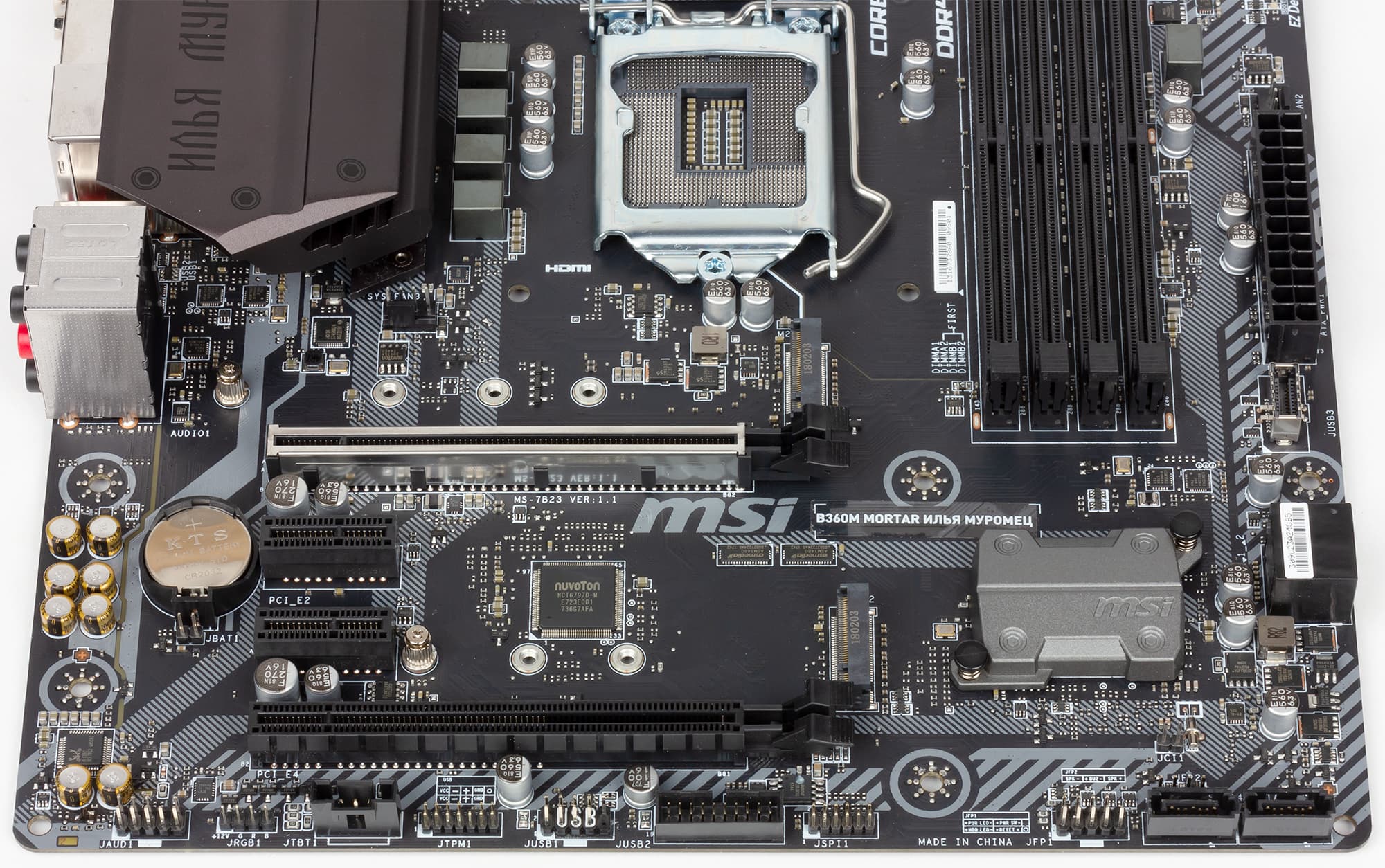

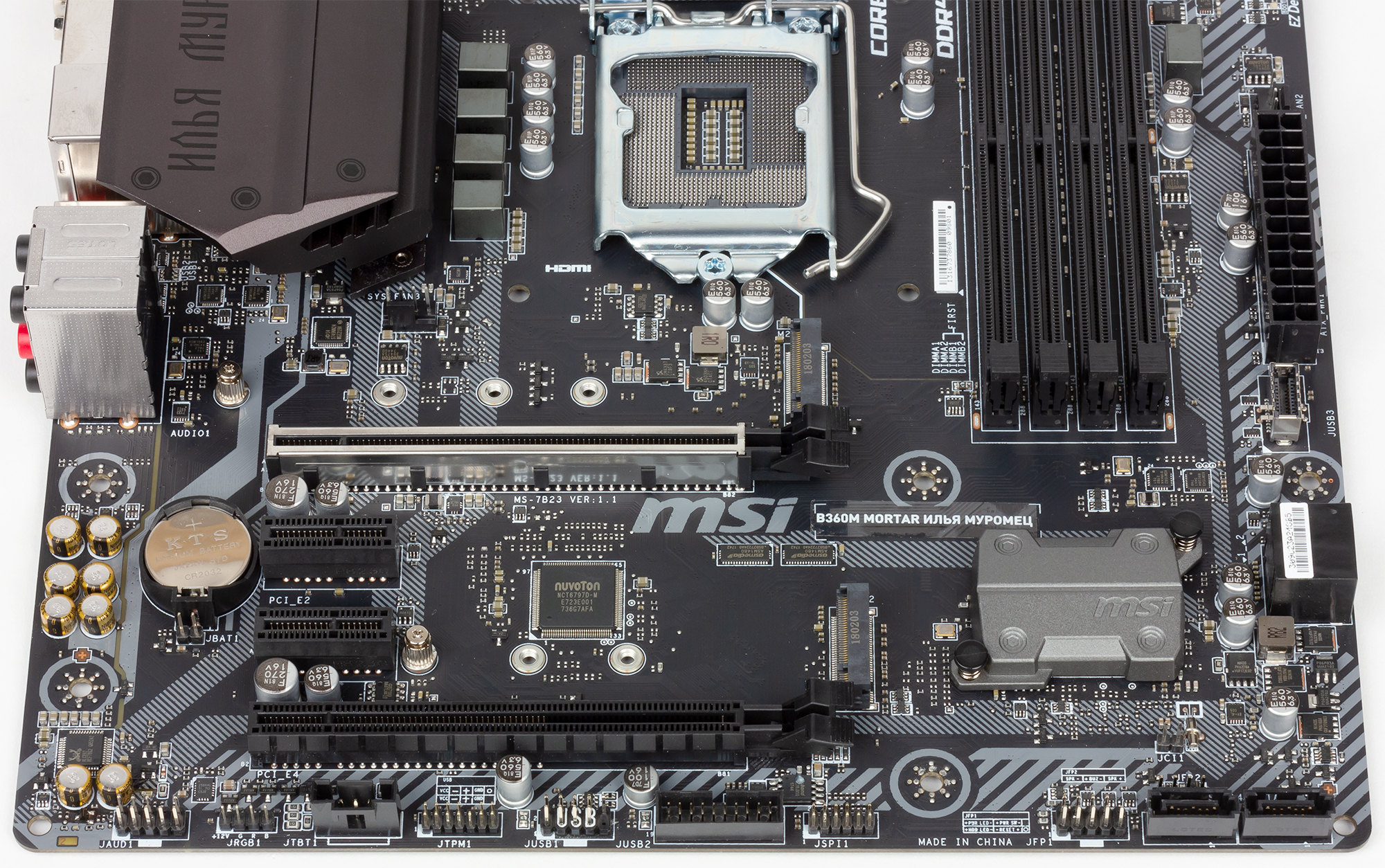

Слоты расширения и разъемы M.2

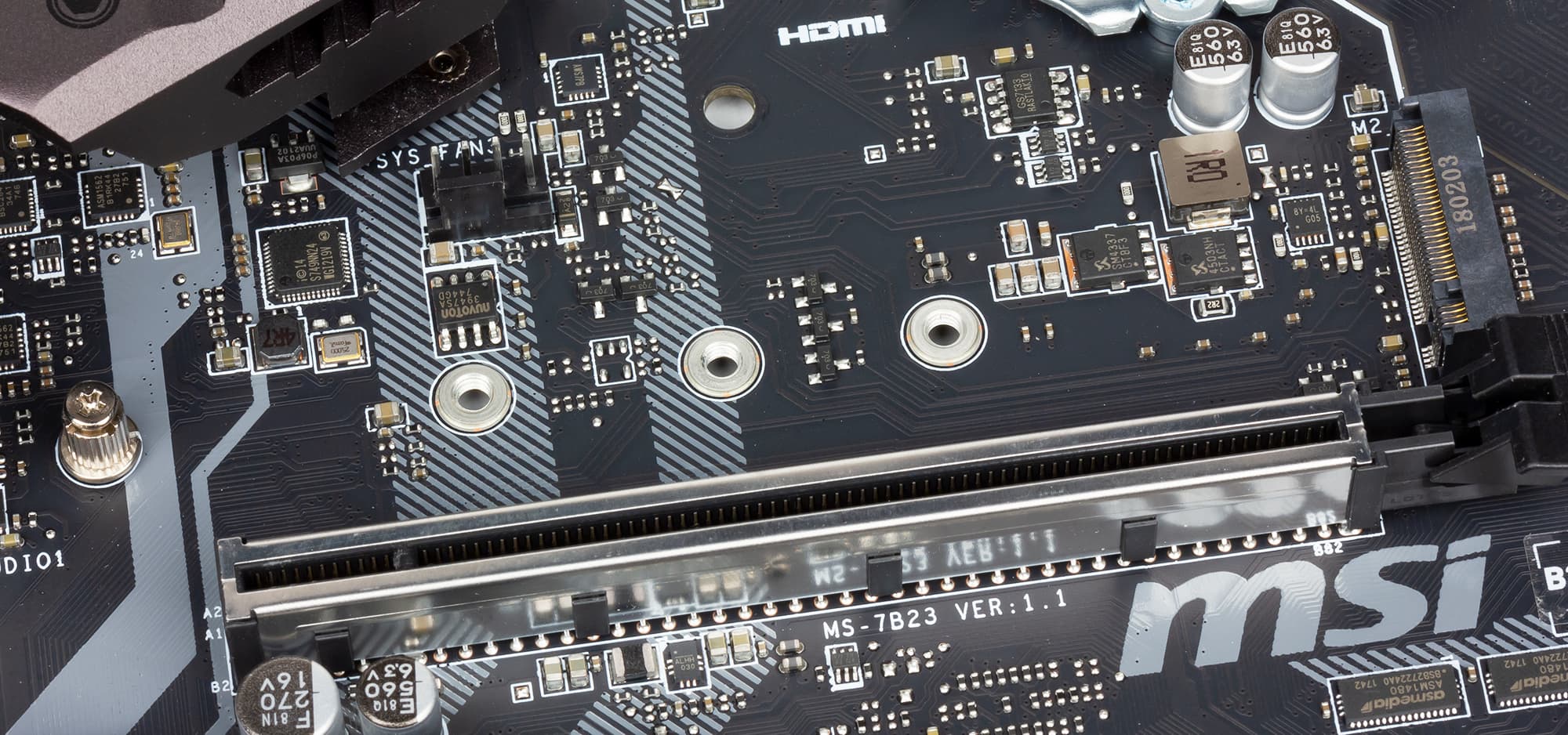

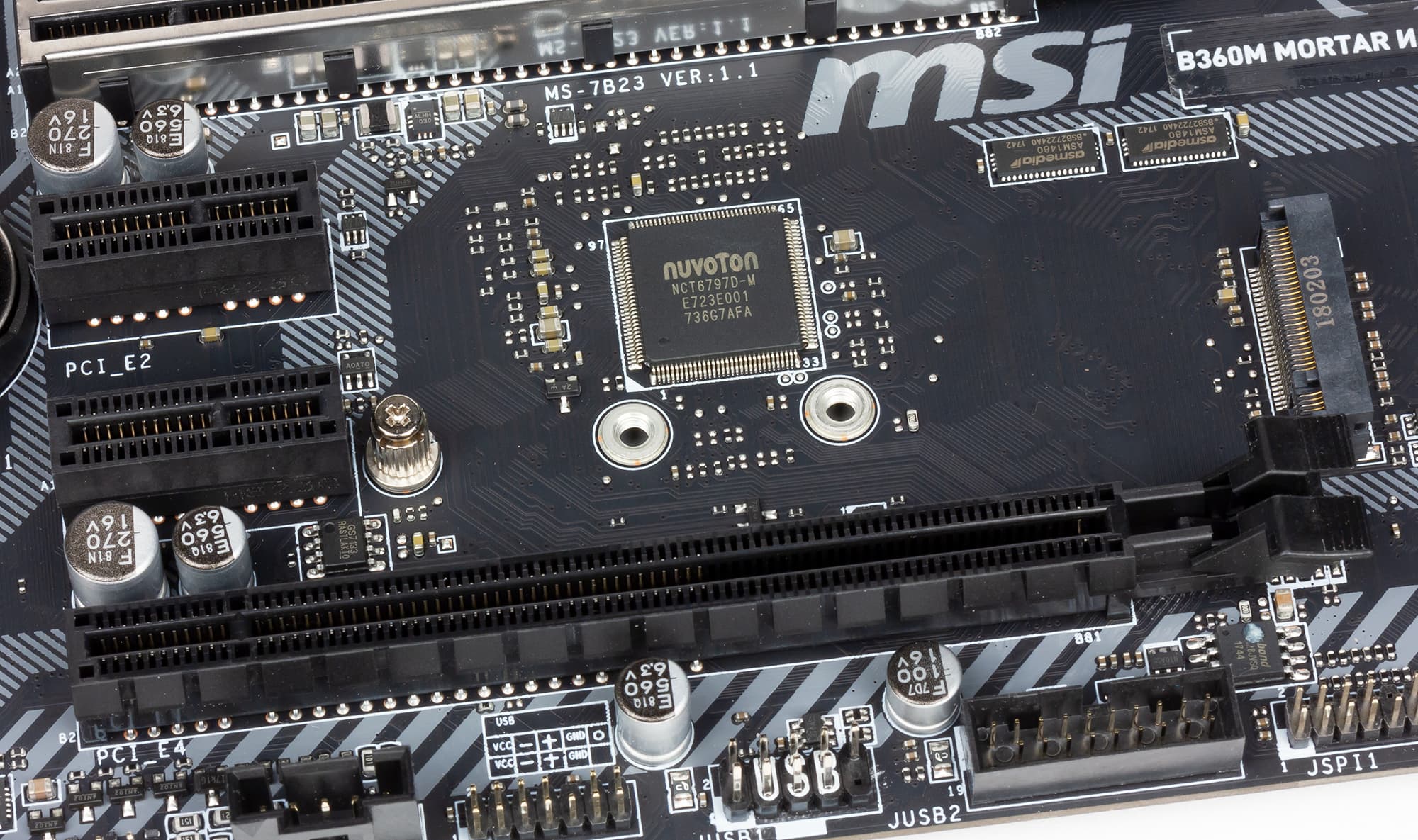

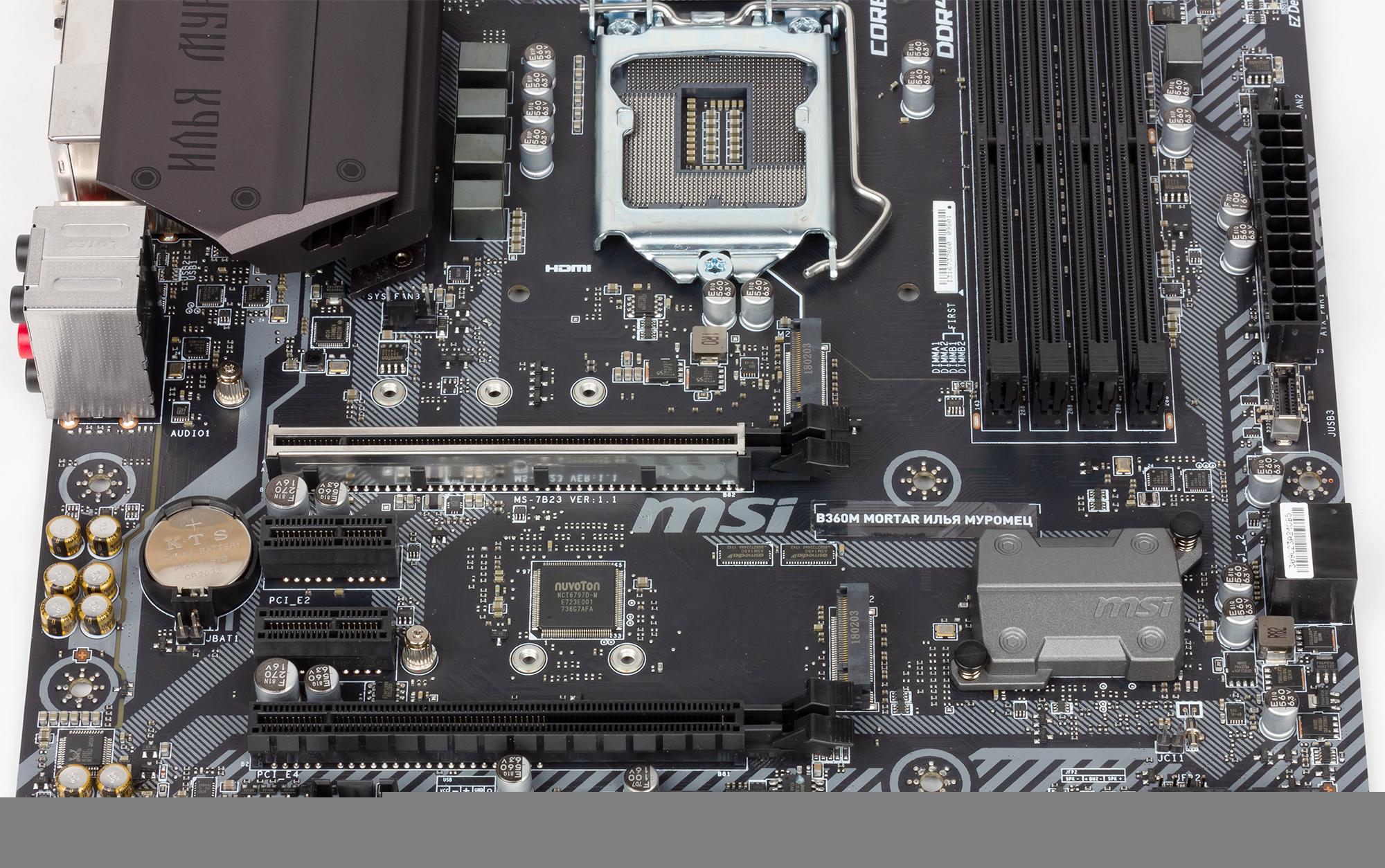

Для установки видеокарт, плат расширения и накопителей на плате MSI B360M Mortar Илья Муромец имеется два слота с форм-фактором PCI Express x16, два слота PCI Express 3.0 x1 и два разъема M.2.

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16.

Второй слот с форм-фактором PCI Express x16 реализован на базе четырех чипсетных линий PCIe 3.0, и работает на скорости x4, то есть представляет собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Естественно, плата не поддерживает технологию Nvidia SLI и допускает лишь объединение двух видеокарт по технологии AMD CrossFireX (в несимметричном режиме).

Два слота PCI Express 3.0 x1 также реализованы через чипсет Intel B360.

Как уже отмечалось, на плате имеются два разъема M.2, реализованные через чипсет. Эти разъемы предназначены для установки накопителей.

Один разъем (M.2_1) поддерживает накопители типоразмера 2242/2260/2280/22110 с интерфейсом PCIe 3.0 x4 и SATA.

Второй разъем (M.2_2) поддерживает накопители типоразмера 2242/2260/2280 с интерфейсом только PCIe 3.0 x4.

Видеоразъемы

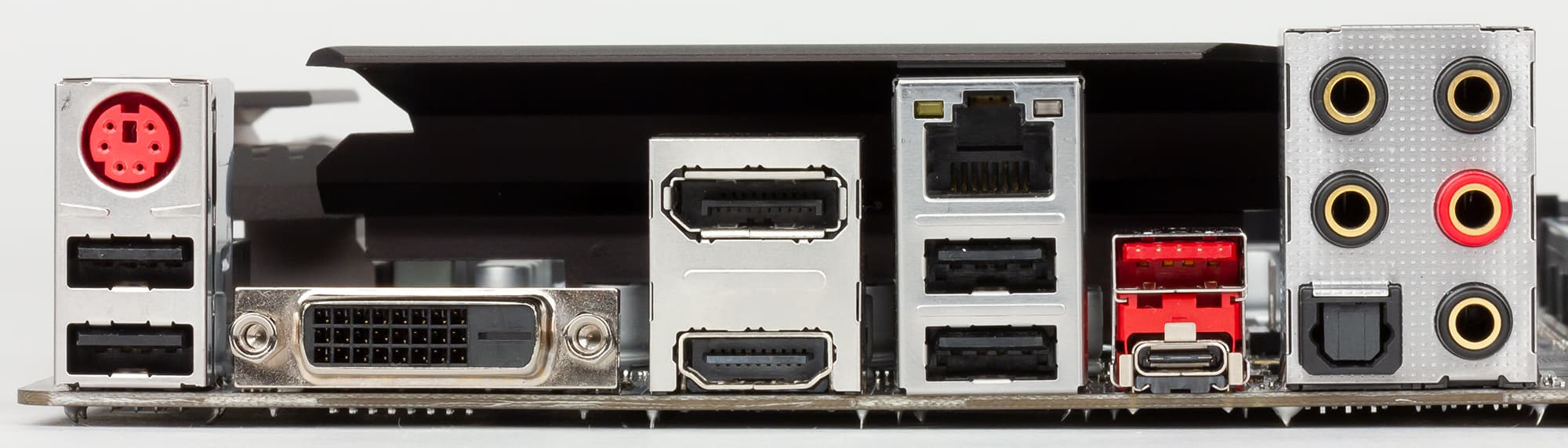

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4, DVI-D и DisplayPort.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel B360 контроллера. Эти порты не поддерживают возможность создания RAID-массивов (ограничение чипсета).

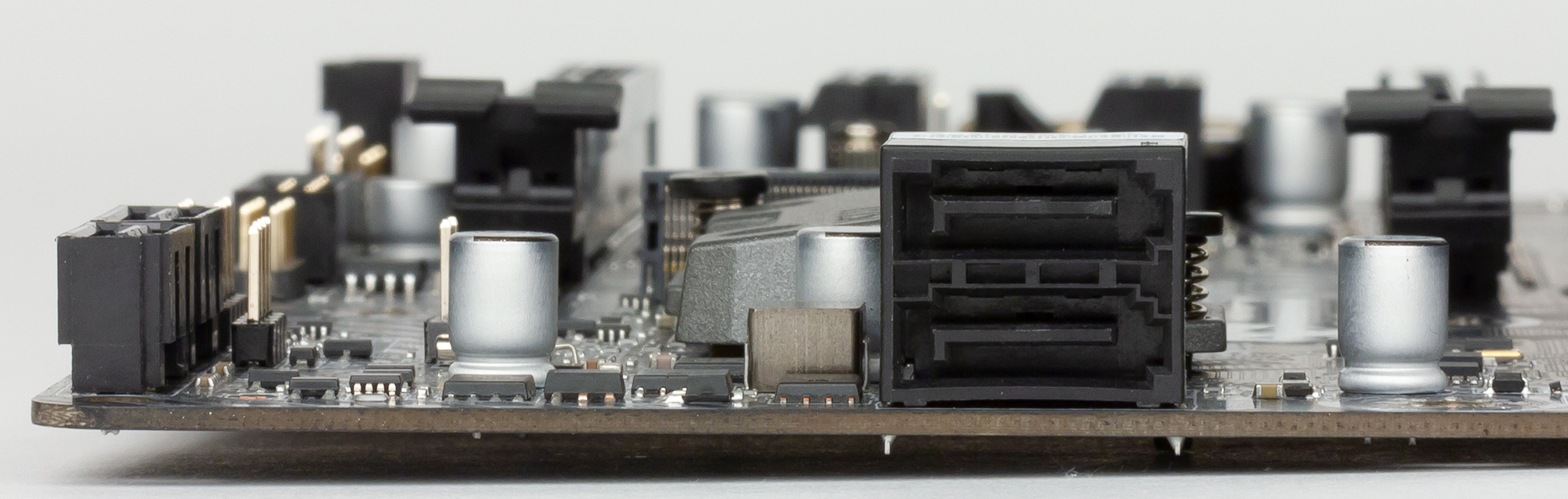

Два SATA-порта на плате сделаны горизонтальными, а еще два — вертикальными.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено два порта USB 3.0, шесть портов USB 2.0 и три порта порта USB 3.1.

Все USB порты реализованы непосредственно через новый чипсет Intel B360, который имеет встроенный контроллер USB 3.1.

Один порт USB 3.1 (Type-A), один порт USB 3.1 (Type-C) и четыре порта USB 2.0 выведены на заднюю панель платы. Для подключения еще двух портов USB 2.0 и двух портов USB 3.0 на плате имеются соответствующие разъемы. Кроме того, есть и отдельный вертикальный разъем для подключения порта USB 3.1 (Type-C).

Сетевой интерфейс

Для подключения к сети на плате MSI B360M Mortar Илья Муромец предусмотрен гигабитный интерфейс на базе контроллера PHY-уровня Intel i219-V.

Как это работает

Мы уже писали об особенностях чипсета Intel B360 и сравнивали его с остальными чипсетами Intel 300-й серии, так что повторяться не будем. Напомним лишь, что чипсет Intel B360 имеет 24 HSIO-порта: до 12 портов PCIe 3.0, до 6 портов SATA, до 4 портов USB 3.1 и до 6 портов USB 3.0, но так, чтобы общее количество портов USB 3.1 и USB 3.0 не превосходило 6.

А теперь посмотрим, как возможности чипсета Intel B360 реализованы в варианте платы MSI B360M Mortar Илья Муромец.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, два слота PCI Express 3.0 x1, два разъема M.2 для SSD-накопителей и гигабитный сетевой контроллер. Все это в совокупности требует 15 портов PCIe 3.0. Кроме того, задействуется еще четыре порта SATA, три порта USB 3.1 и два портов USB 3.0, а это еще 9 HSIO-портов. То есть всего получается 24 HSIO-порта. Но это мы еще не учли, что один разъем M.2 для SSD-накопителей может работать в SATA-режиме.

Понятно, что все это одновременно работать не может, поскольку просто не хватает портов PCIe 3.0, то есть что-то должно разделяться.

В руководстве пользователя указывается, что порт SATA2 будет недоступен при установке SATA-накопителя в разъем M.2_1. Кроме того, разъем M.2_2 будет недоступен при установке устройства PCIe в слот PCI Express 3.0 x4, то есть разъем M.2_2 разделяется со слотом PCI Express 3.0 x4 по линиям PCIe 3.0 x4.

С учетом указанных разделений получаем, что всего задействуется ровно 11 чипсетных портов PCIe 3.0, а общее количество HSIO-портов составляет 20.

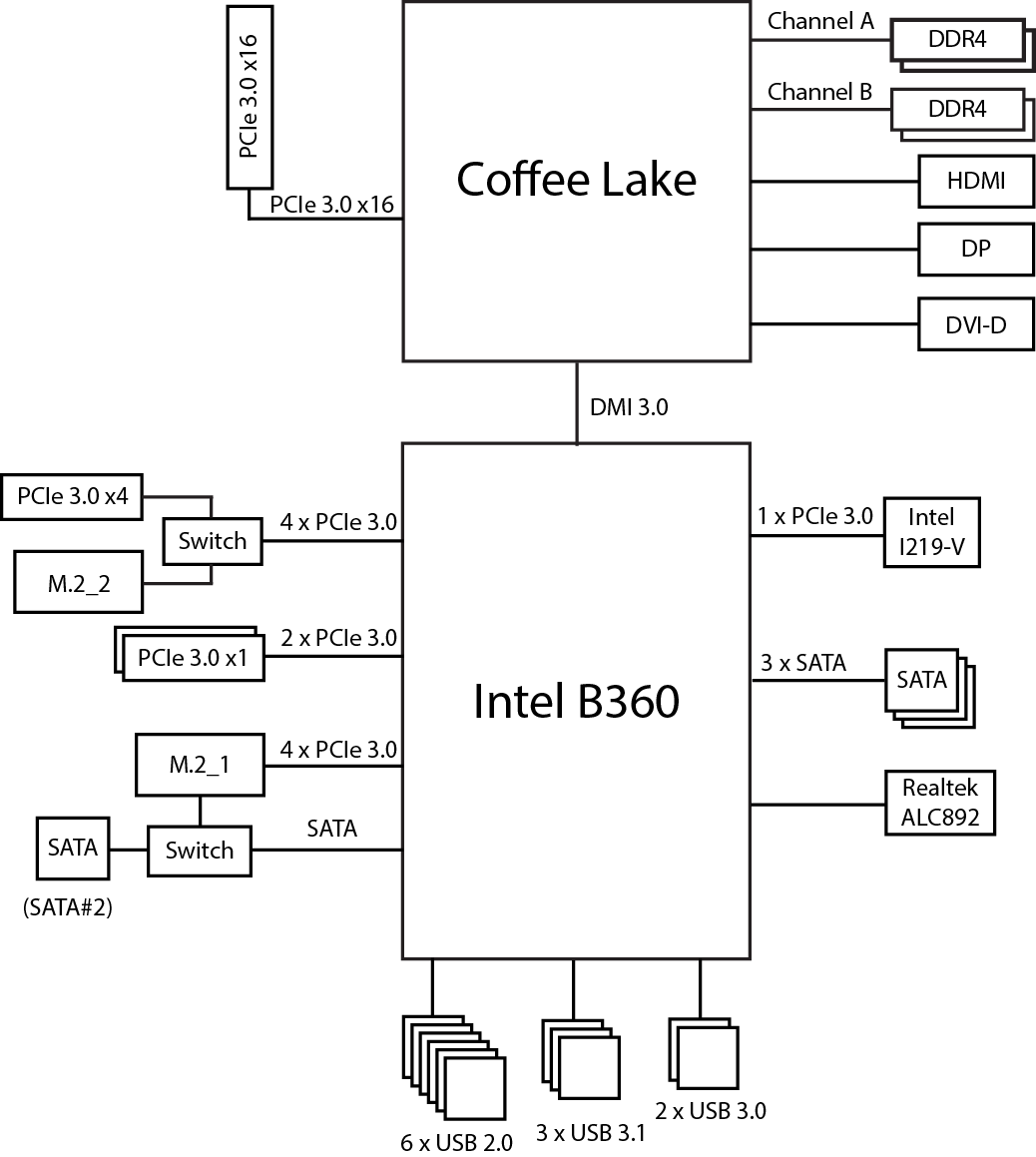

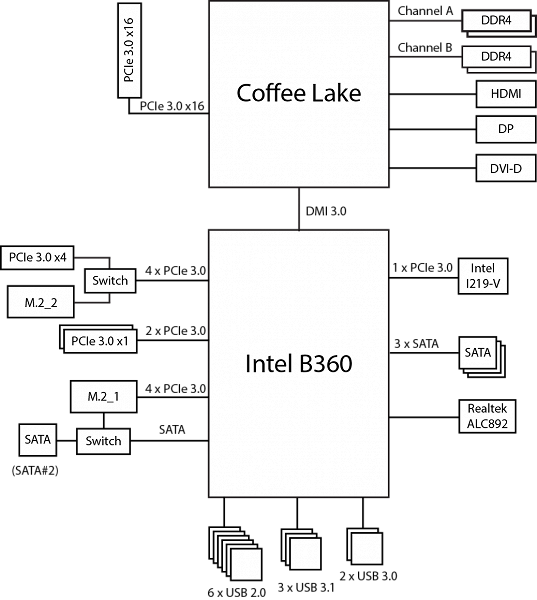

Блок-схема платы MSI B360M Mortar Илья Муромец представлена далее.

Не очень понятно, для чего потребовалось разделять разъем M.2_1 с портом SATA2. То есть даже без такого разделения всего, что называется, хватает и не превышены ограничения по количеству HSIO-портов и SATA-портов.

Видимо, такое разделение связано с тем, что есть некая базовая плата, из которой, путем минимальных изменений, получают различные варианты других плат.

Дополнительные особенности

У плат на чипсете Intel B360 количество дополнительных особенностей, как правило, минимально. И плата MSI B360M Mortar Илья Муромец в данном случае не исключение. Тут нет ни кнопок, ни индикатора POST-кодов.

Можно отметить лишь наличие четырехконтактного (12V, G, R, B) разъема для подключения стандартных RGB-лент типа 5050 с максимальной длиной до 2 м.

В качестве дополнительной особенности можно также отметить наличие разъема для подключения карты расширения Thunderbolt и разъема для подключения датчика открытия корпуса. Но это мы указываем в качестве дополнительных особенностей, что называется, от безысходности. Просто чтобы хоть что-то указать.

Система питания

Как и большинство плат, модель MSI B360M Mortar Илья Муромец имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

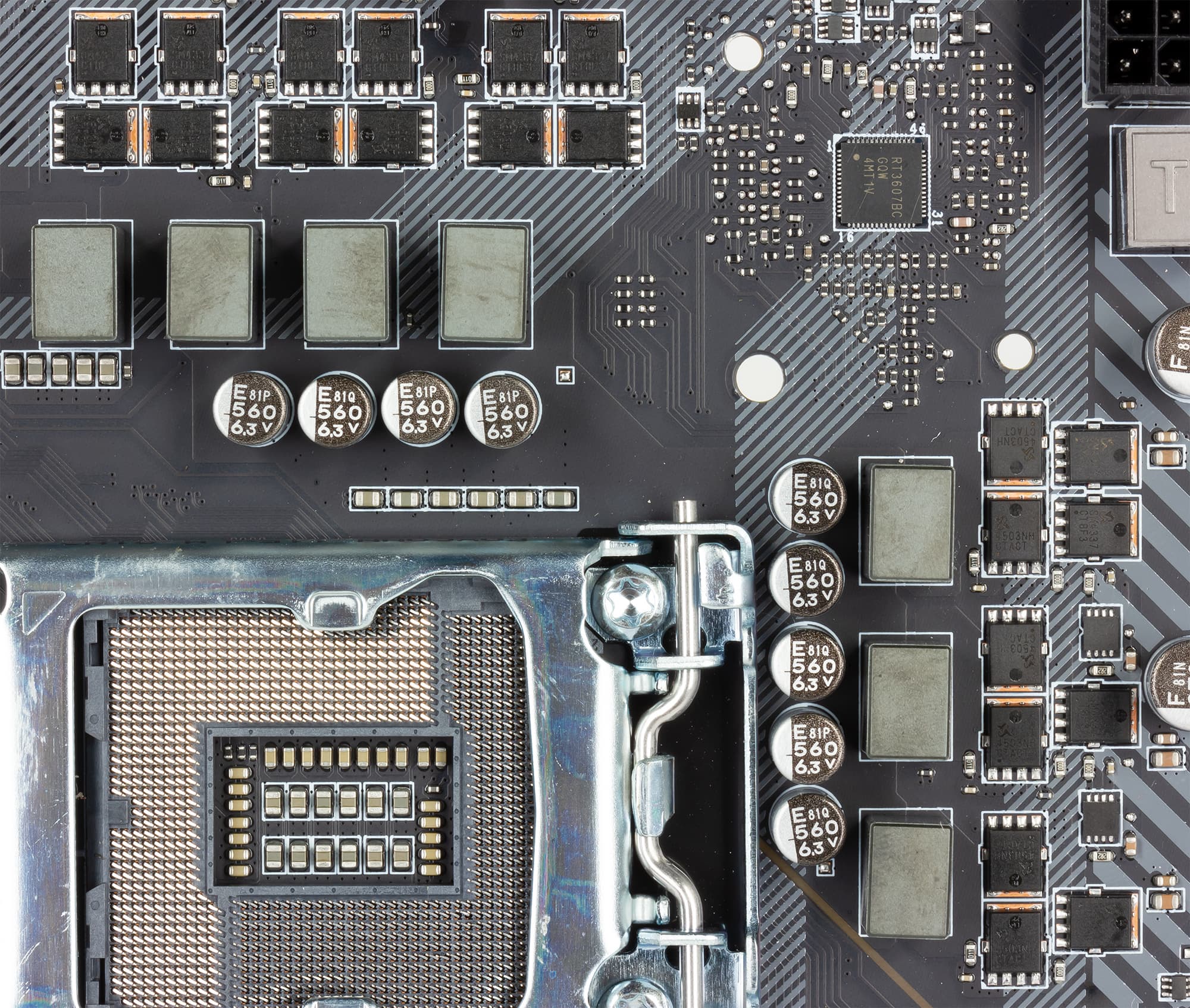

Регулятор напряжения питания процессора на плате является 6-канальным (4+2).

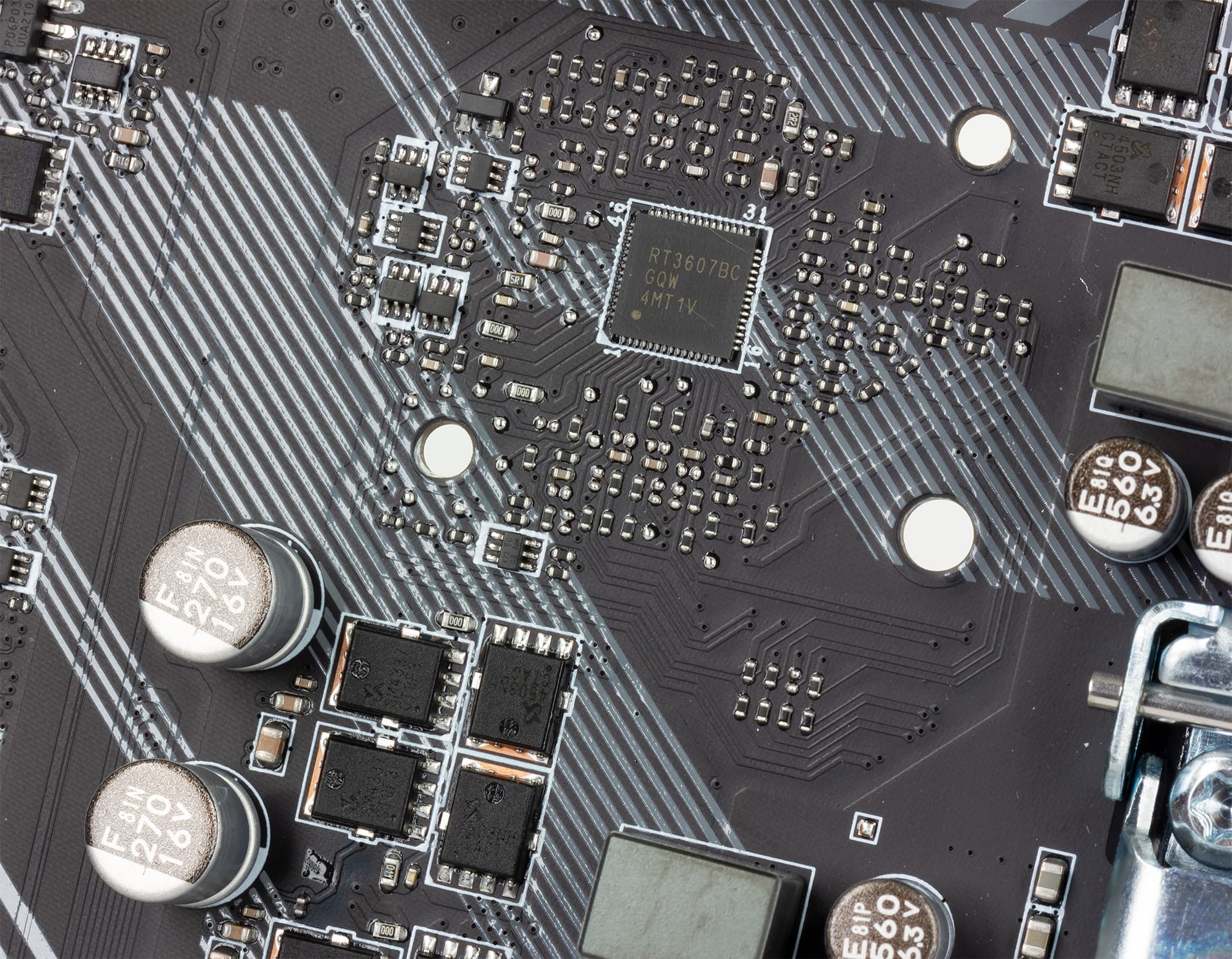

Управляется регулятор напряжения питания шестифазным (4+2) двухканальным контроллером RT3607BC от компании Richtek Technology. Данный контроллер обеспечивает 4/3/2 фазы для ядер процессора (Vcore) и 2 фазы для графического ядра процессора.

В каждом канале питания Vcore используется по два MOSFET-транзистора Sinopower SM4337 (high-side) и по два 4503NH (low-side).

В каждом из двух каналов VccGT используется по одному MOSFET-транзистору Sinopower SM4337 (high-side) и по два 4503NH (low-side).

Система охлаждения

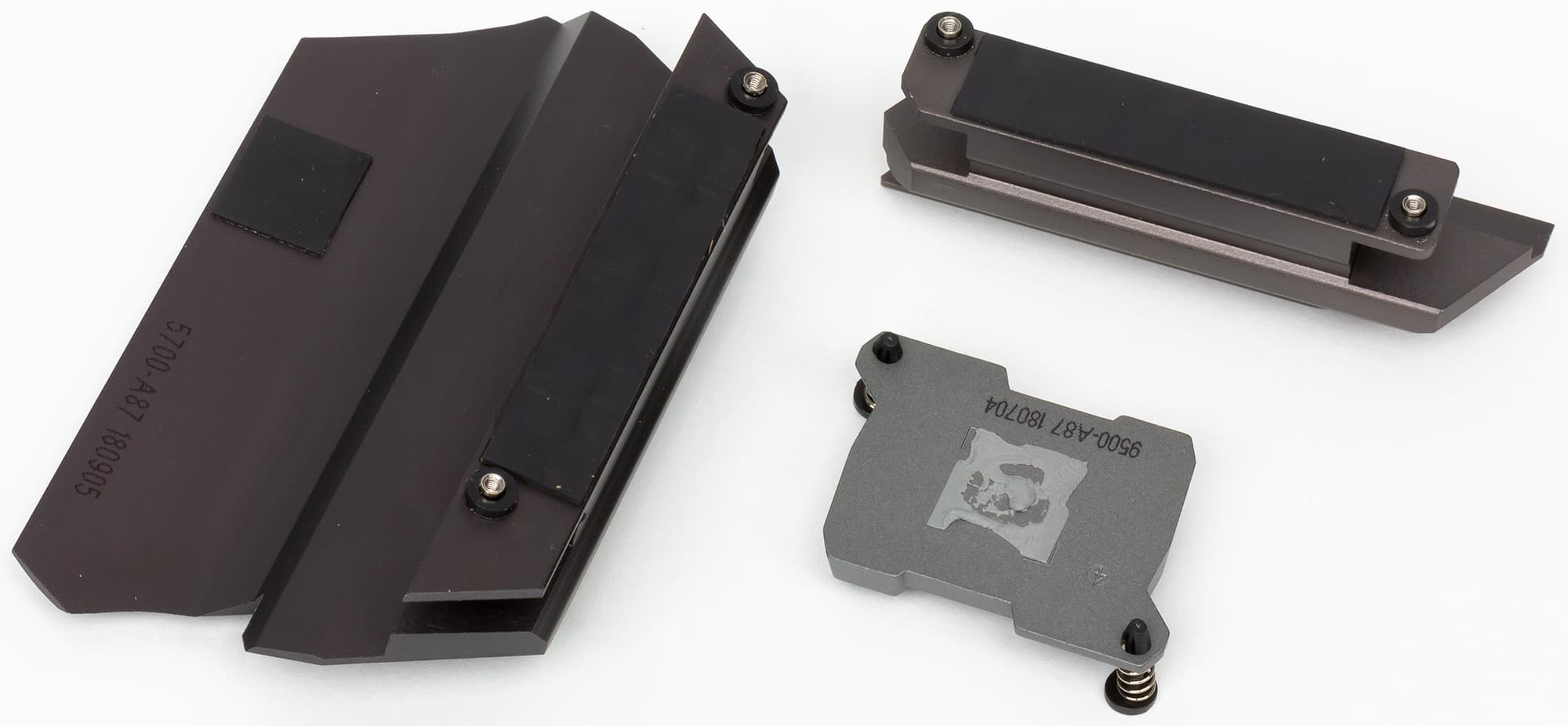

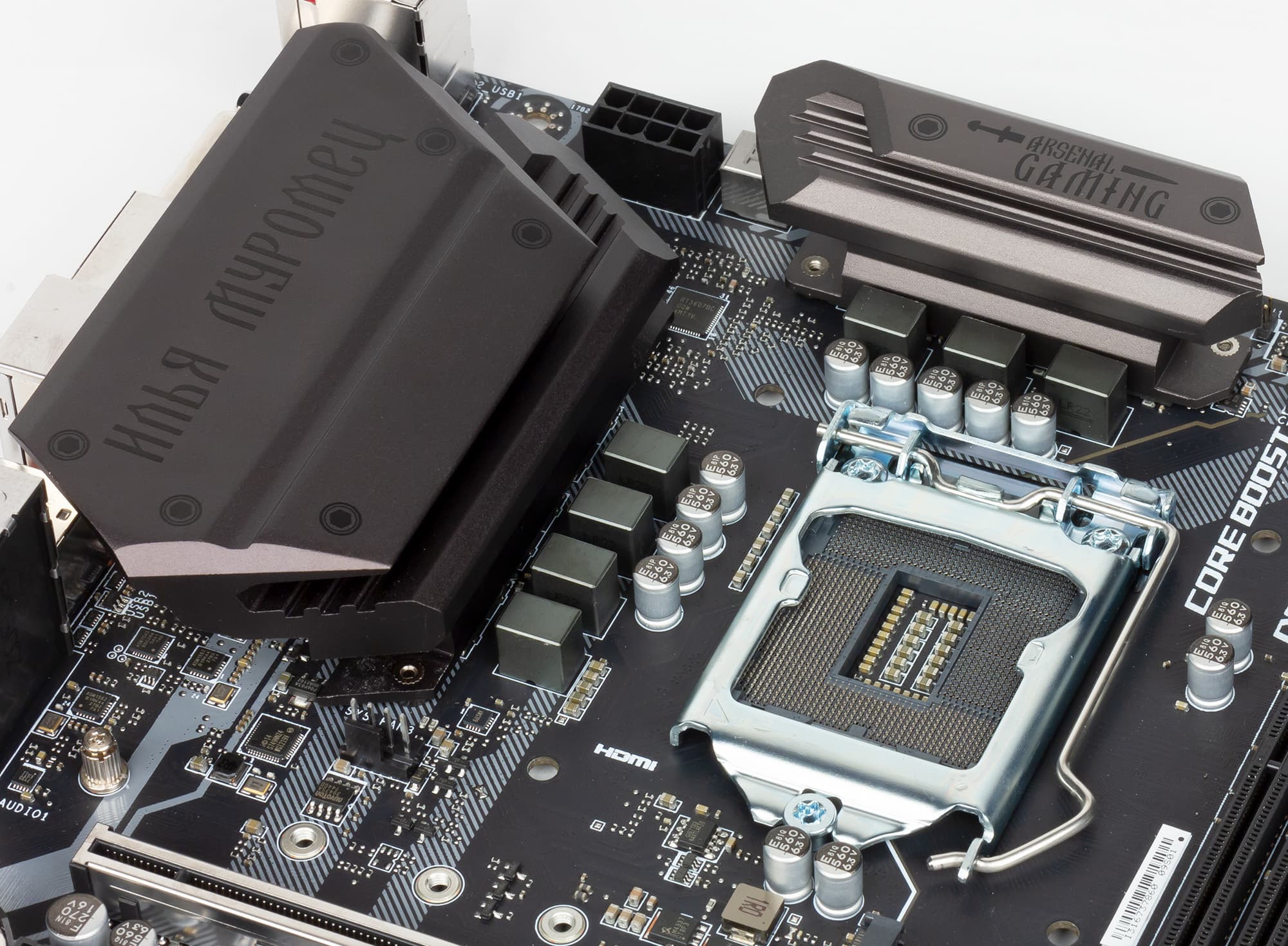

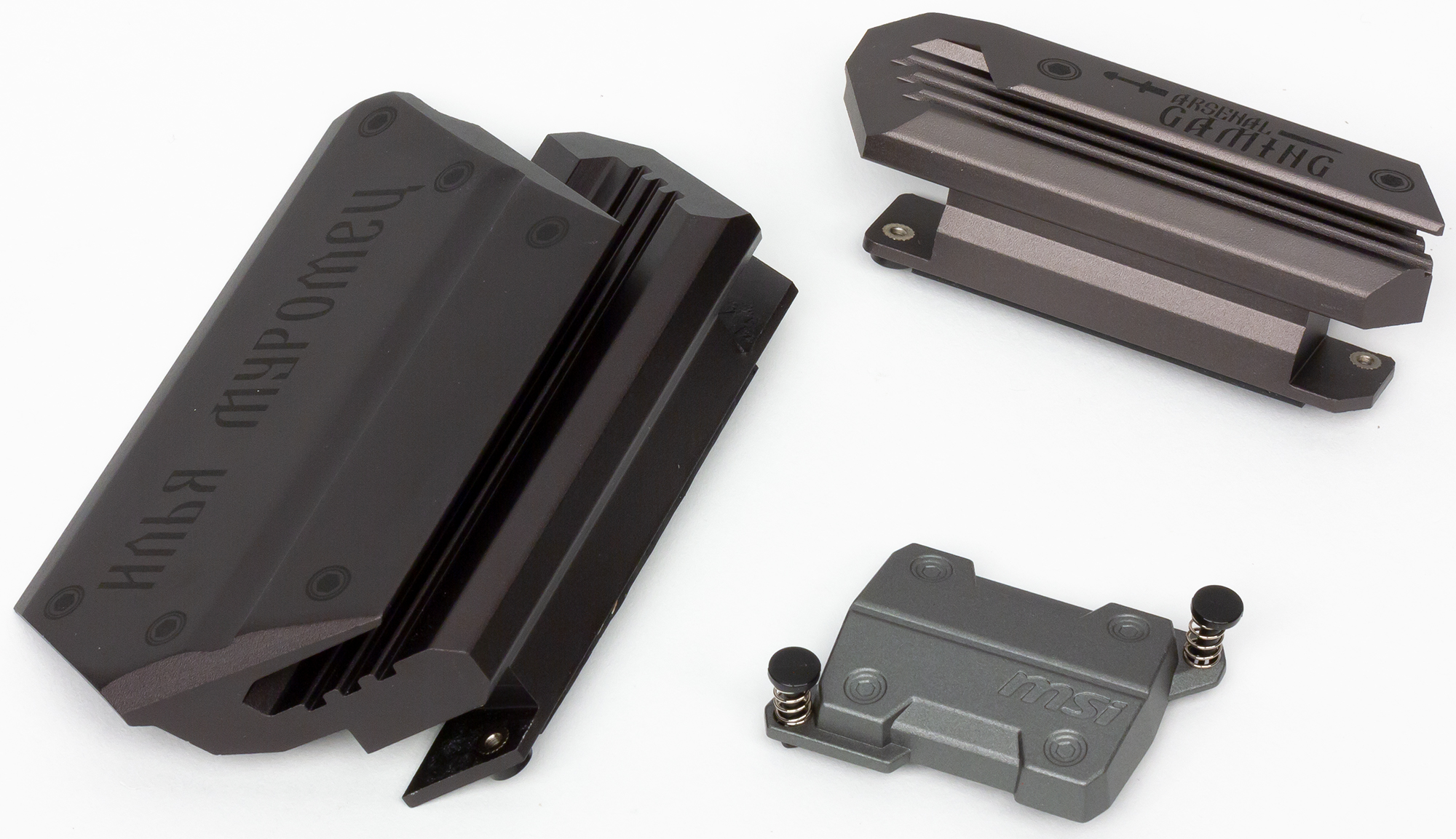

Система охлаждения платы MSI B360M Mortar Илья Муромец состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора.

Еще один радиатор предназначен для охлаждения чипсета.

Помимо этого, на плате предусмотрено четыре четырехконтактных разъема для подключения вентиляторов. Один разъем (CPU Fan) предназначен для кулера процессора, а еще три (Sys Fan 1—3) — для дополнительных корпусных вентиляторов.

Энергопотребление

Мы тестировали плату MSI B360M Mortar Илья Муромец с процессором Intel Core i7-8700К. Конечно, это не самый лучший вариант для данной платы, но просто именно этот процессор оказался под рукой. При тестировании не использовалась видеокарта (монитор подключался к процессорному графическому ядру). Кроме того, при тестировании использовалось два модуля памяти DDR4-2666 по 8 ГБ каждый (всего 16 ГБ), а в качестве системного накопителя использовался SSD Seagate ST480FN0021.

В ходе тестирования измерялось энергопотребление всего стенда на базе платы MSI B360M Mortar Илья Муромец от розетки, а также энергопотребление процессора по линии 12 В и энергопотребление всей платы (без учета блока питания) с использованием измерительного блока, подключаемого в разрыв между платой и блоком питания.

Для стрессовой загрузки процессора использовалась утилита Prime95 (тест Small FFT).

Итак, сначала энергопотребление всего стенда (с блоком питания) от розетки. Выяснилось, что в режиме простоя энергопотребление всего стенда составляет 27 Вт, а в режиме стрессовой загрузки процессора энергопотребление в установившемся режиме составляет 135 Вт (первоначальный всплеск до 180 Вт) При этом процессор работал на частоте 3,9 ГГц.

Энергопотребление стенда в простое 27 Вт
Энергопотребление стенда при стрессовой загрузке процессора 135 Вт

Результаты измерения энергопотребления системы с использованием аппаратного комплекса следующие. В режиме стрессовой загрузки процессора его установившееся энергопотребление составляет 103 Вт, а энергопотребление всей платы составляет 113 Вт.

Энергопотребление процессора по шине 12 В 103 Вт
Энергопотребление всей платы 113 Вт

Стоит также отметить, что в процессе стрессовой загрузки процессора радиатор VRM-модуля практически не нагревается. Его максимальная температура, по показаниям тепловизора, составляет всего 40 °C.

Аудиоподсистема

Аудиоподсистема платы MSI B360M Mortar Илья Муромец основана на кодеке Realtek ALC892, изолирована на уровне слоев PCB от прочих компонентов платы и выделена в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате MSI B360M Mortar Илья Муромец получил оценку «Хорошо».

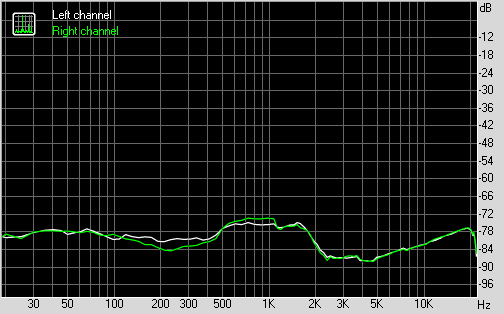

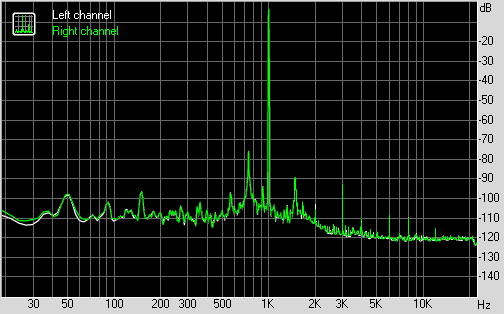

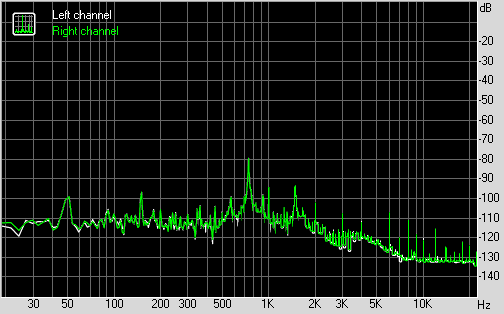

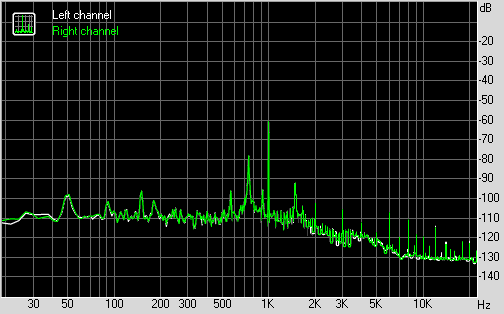

Результаты тестирования в RightMark Audio Analyzer 6.3.0

UEFI BIOS

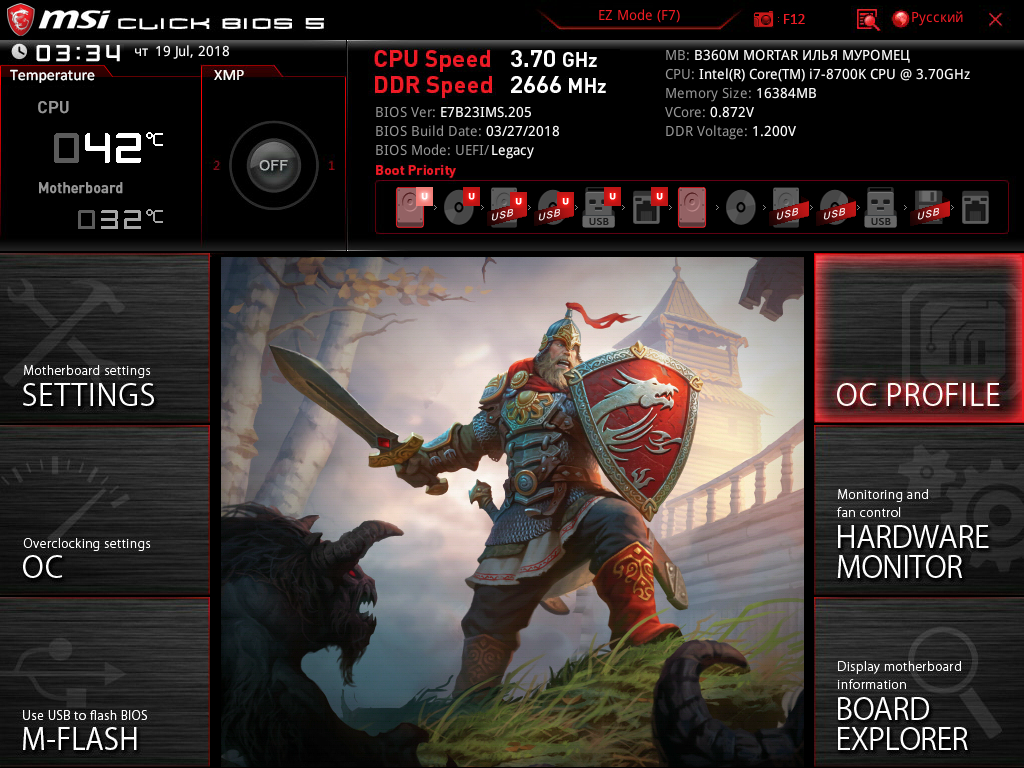

Теперь о возможностях по настройке платы MSI B360M Mortar Илья Муромец через UEFI BIOS. Собственно, здесь все стандартно и малоинтересно, поскольку чипсет Intel B360 не позволяет (или почти не позволяет) разгонять процессор и память.

Тем не менее, есть вкладка OC, которая ориентирована на разгон. Это логично, поскольку нет смысла создавать отдельный UEFI BIOS для плат на чипсете Intel B360.

Итак, посмотрим, какие же минимальные возможности для увеличения производительности путем разгона системы доступны на плате MSI B360M Mortar Илья Муромец.

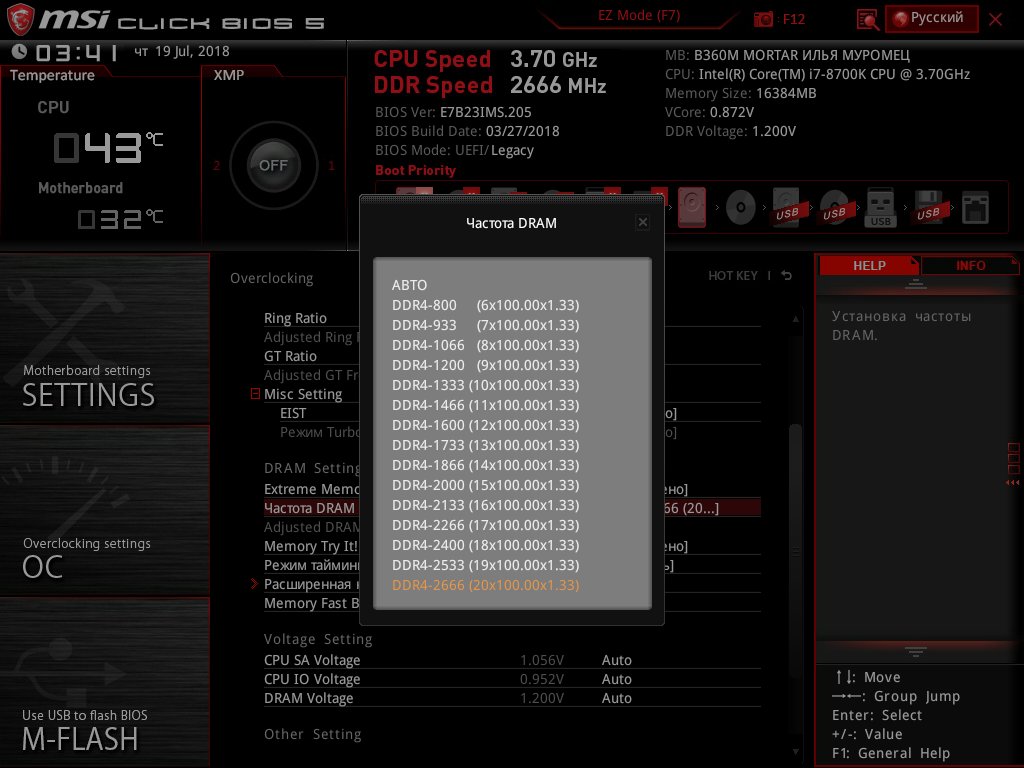

Начнем с памяти. Максимальная частота памяти, которую можно задать, составляет 2666 МГц, как, собственно, и должно быть.

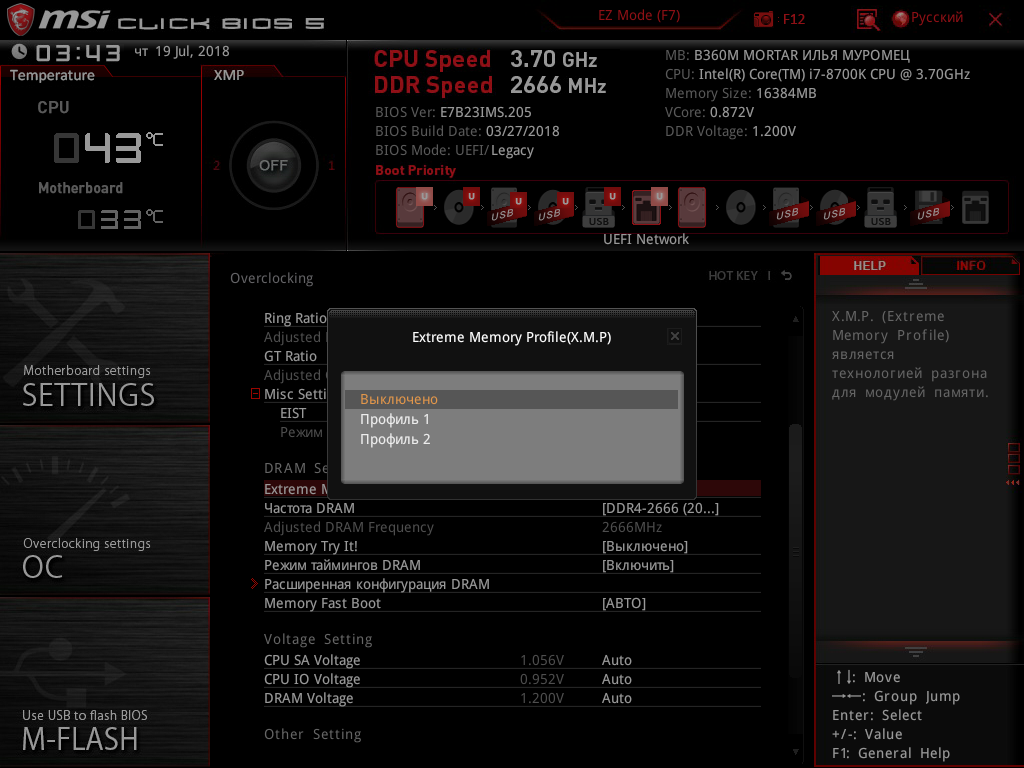

Кроме того, можно активировать XMP-профиль памяти, но, опять-таки, частота памяти не будет превосходить 2666 МГц (XMP-профиль отразится лишь на таймингах и напряжении питания памяти).

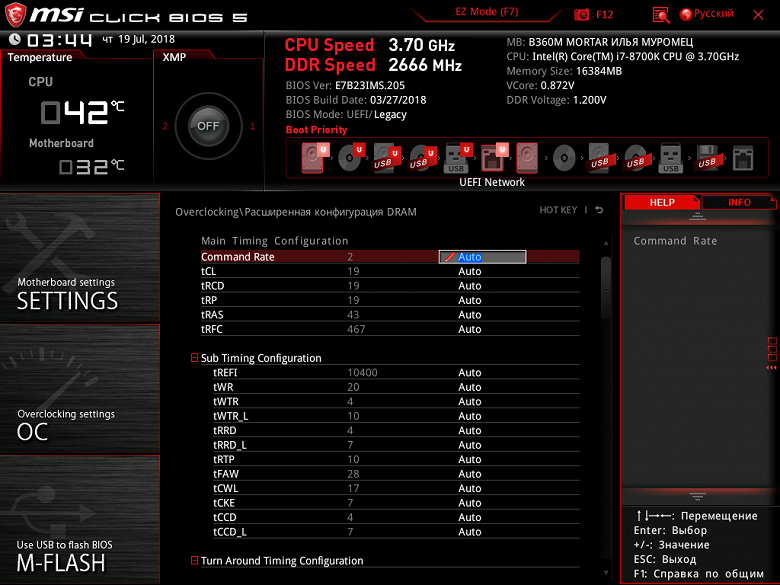

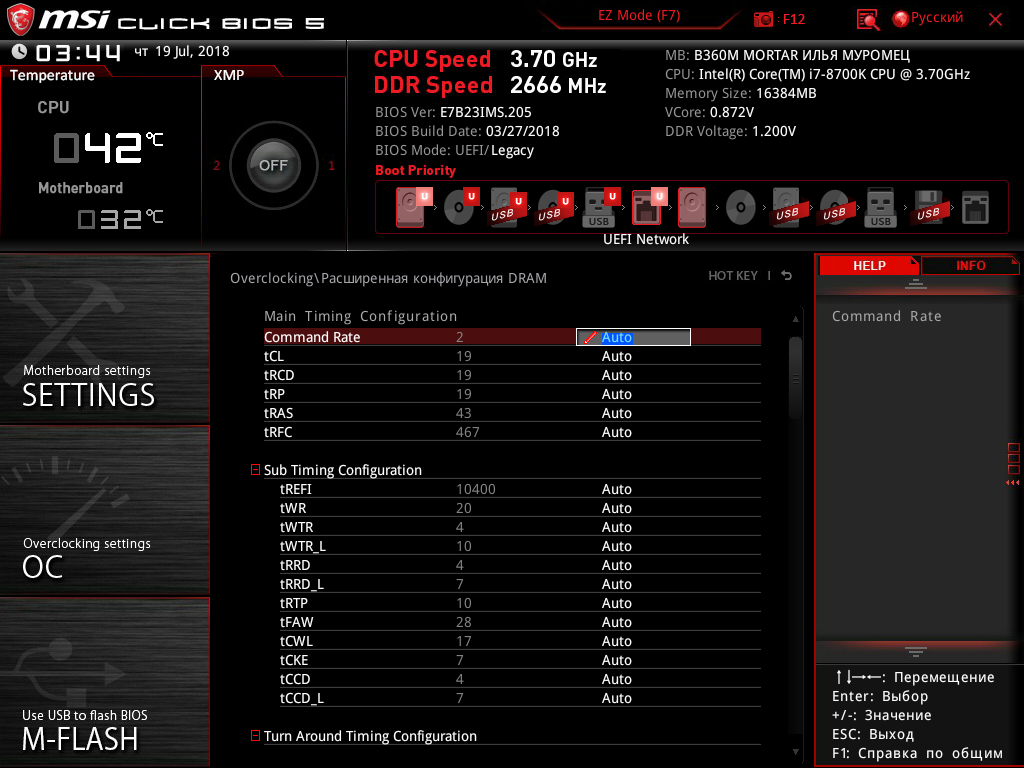

Естественно, можно поменять и тайминги памяти.

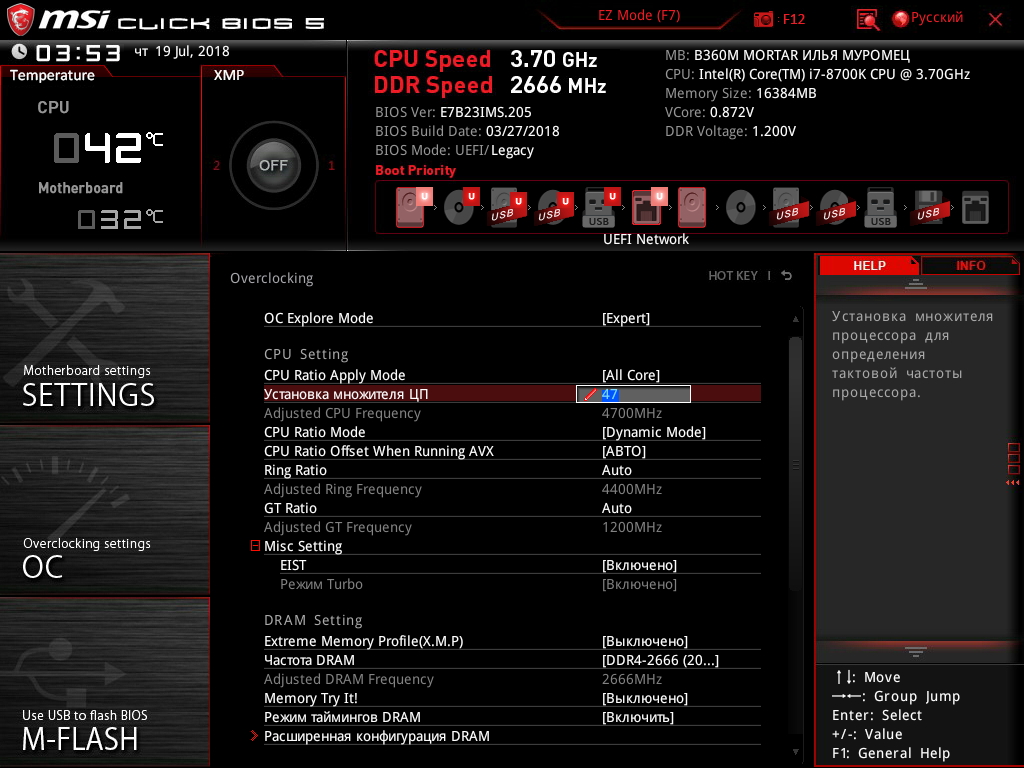

Процессор можно разогнать, задав максимальное значение коэффициента умножения, определяемое режимом Turbo Boost. К примеру, для процессора Core i7-8700K максимальное значение частоты в режиме Turbo Boost составляет 4,7 ГГц. Соответственно, можно задать коэффициент умножения, равный 47. Иногда такую возможность называют лайт-версией разгона, а сама функция изменения коэффициента умножения на платах, не поддерживающих разгон, получила название Multi-Core Enhancements.

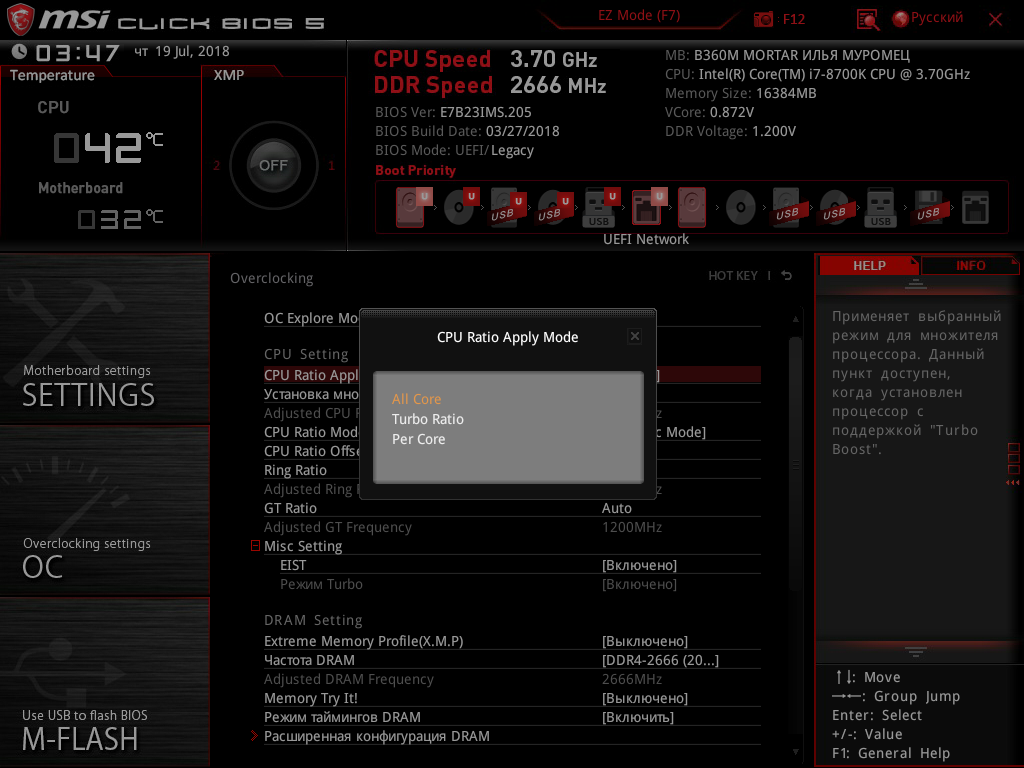

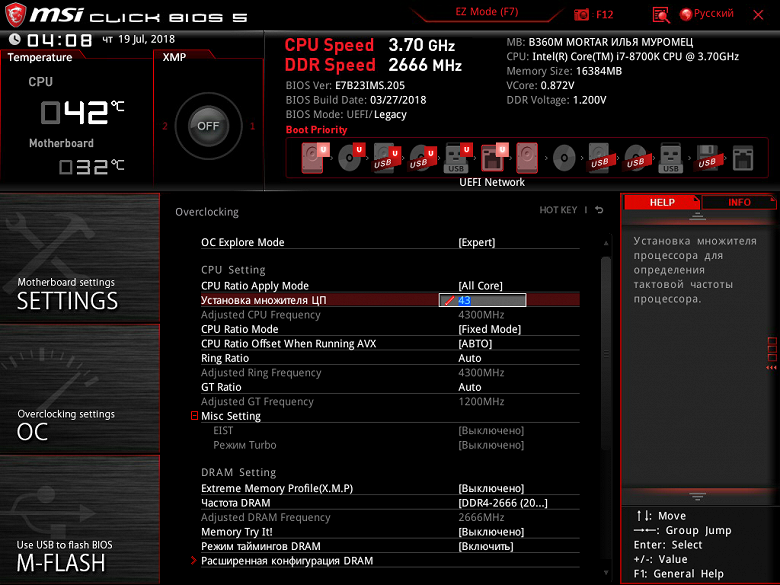

Вообще, для изменения коэффициента умножения процессора (опция CPU Ratio Apply Mode) предусмотрена три опции: All Core, Turbo Ratio и Per Core.

Опция All Core позволяет задать коэффициент умножения одновременно для всех ядер процессора. В паре с данной опцией предусмотрена CPU Ratio Mode, для которой предусмотрены значения Dynamic Mode и Fixed Mode. В режиме Dynamic Mode можно задать коэффициент умножения, равный 47 (для опции All Core).

Но это означает, что такое значение коэффициента умножения может динамически устанавливаться при определенных условиях. Эти условия, очевидно, определяются такими параметрами, как мощность энергопотребления процессора, его температура и сила тока, то есть параметрами настройки технологии Turbo Boost 2.0.

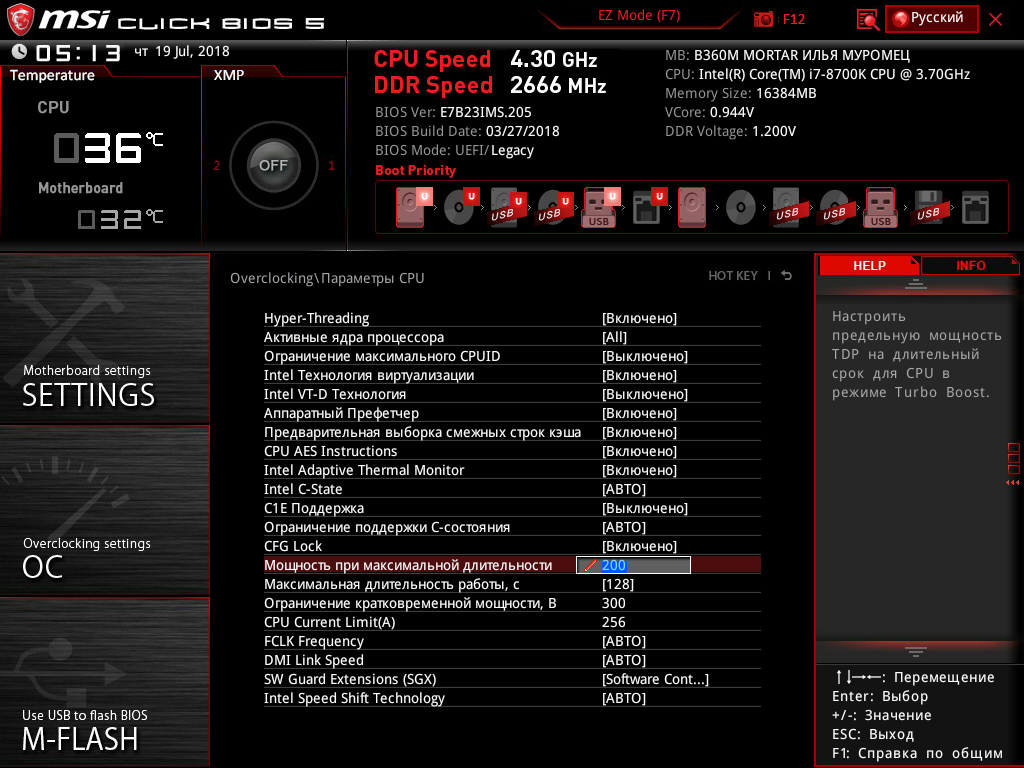

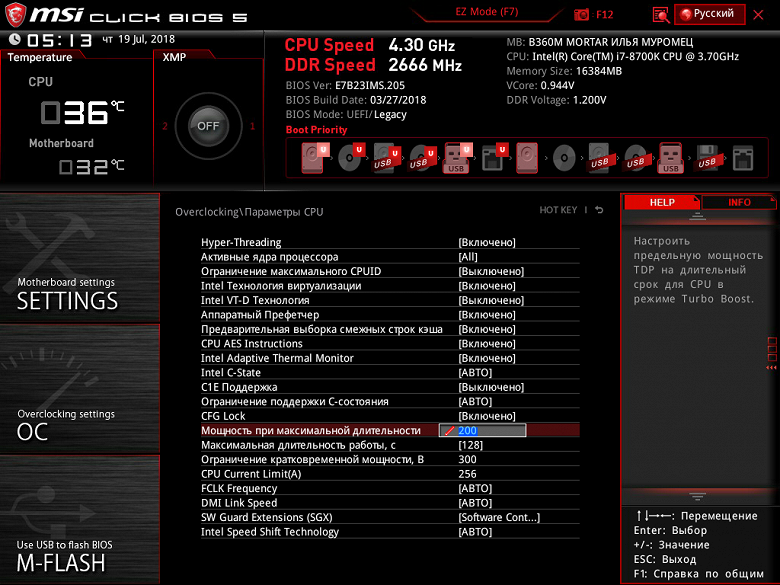

В параметрах CPU можно задать такие значения, как:

  • мощность при максимальной длительности (Вт);

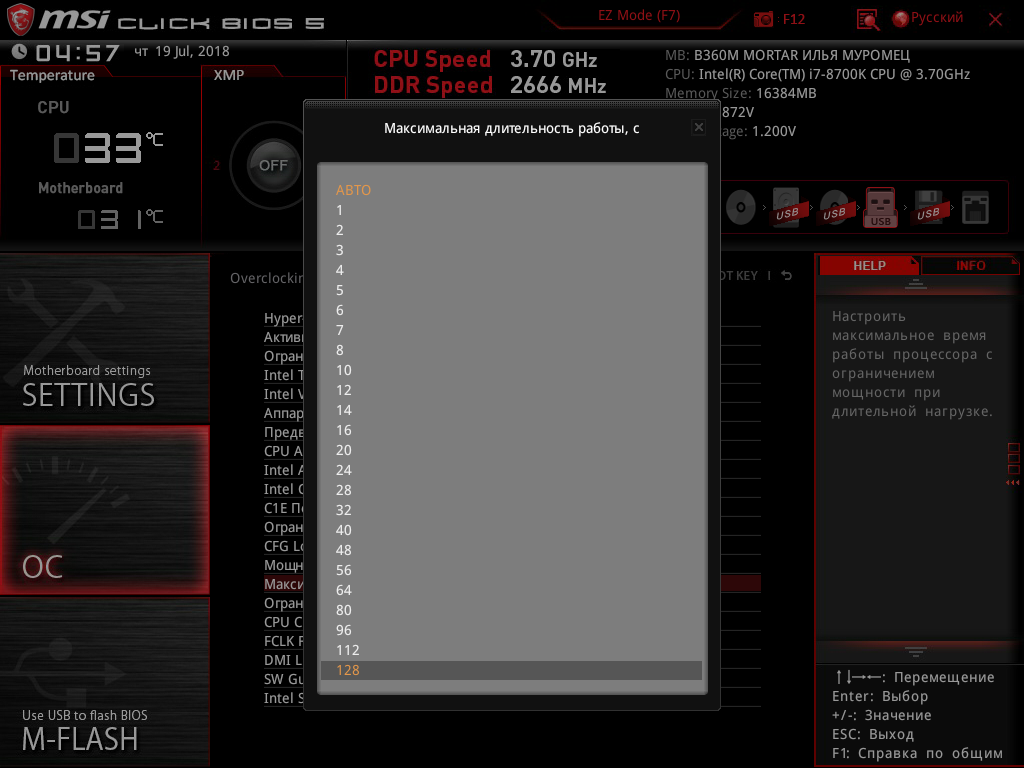

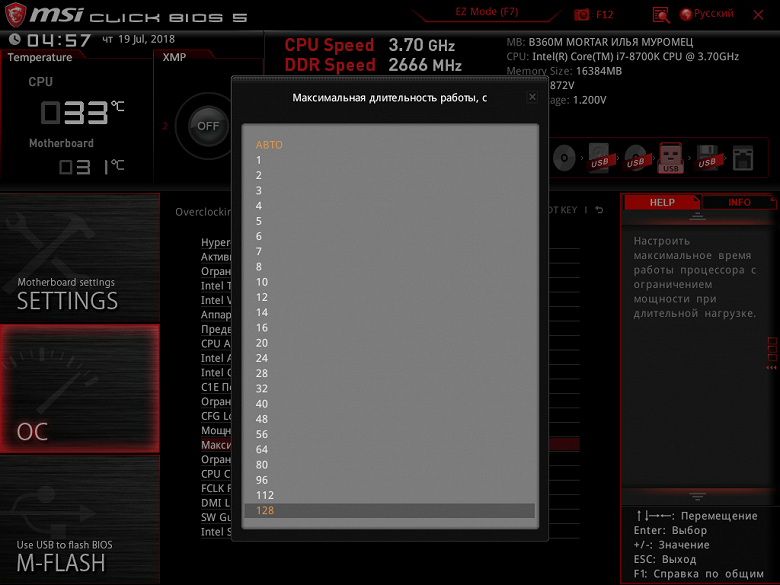

  • максимальная длительность работы (до 127 c);
  • ограничение кратковременной мощности (Вт);
  • CPU Current Limit (до 256 A).

Мощность при максимальной длительности задает ограничение по мощности энергопотребления в течение интервала времени, задаваемого параметром «максимальная длительность работы» (от 1 до 127 с).

Мы попытались поиграть перечисленными параметрами настройки технологии Turbo Boost 2.0, но при стрессовой и умеренной загрузке процессора он работал только на частоте 4,3 ГГц. То есть частота 4,7 ГГц если и доступна, то только при загрузке одного ядра. А если грузятся все шесть ядер, то максимальная частота составляет 4,3 ГГц.

Как уже отмечалось, для опции CPU Ratio Mode предусмотрены значения Dynamic Mode и Fixed Mode. С режимом Dynamic Mode мы разобрались (он не срабатывает так, как хотелось бы). В режиме Fixed Mode максимальный коэффициент умножения составляет только 43! То есть все ядра работают на фиксированной частоте 4,3 ГГц.

Особого смысла в этом режиме нет, поскольку уровень производительности, который данный режим может обеспечить, не может быть выше уже рассмотренного режима Dynamic Mode.

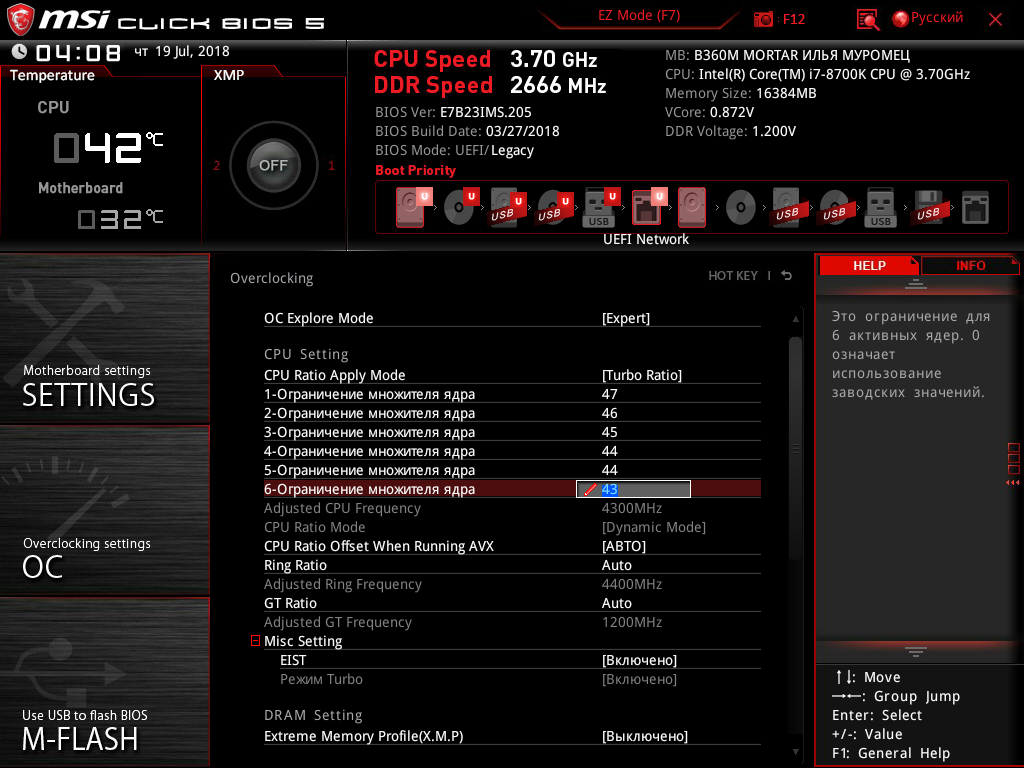

Теперь рассмотрим настройку режима Turbo Ratio для опции CPU Ratio Apply Mode. Максимальный разгон, который тут можно реализовать, представляет собой режим по умолчанию. При шести загруженных ядрах их частота 4,3 ГГц; при пяти и четырех — 4,4 ГГц; при трех — 4,5 ГГц; при двух — 4,6 ГГц, и при одном — 4,7 ГГц.

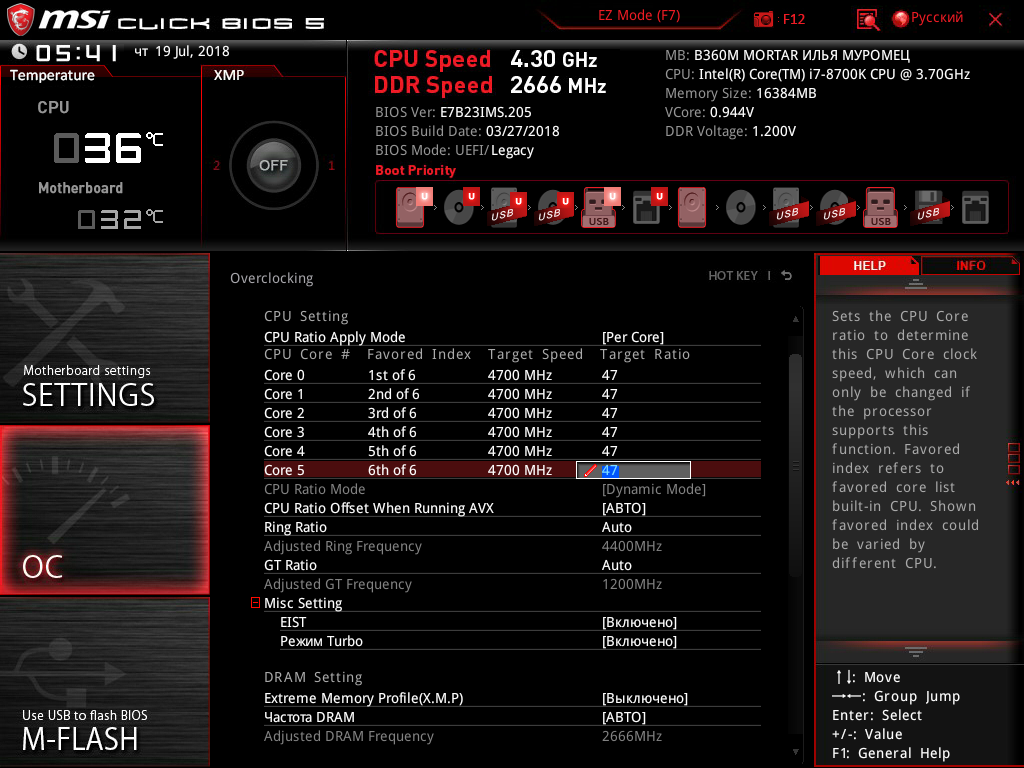

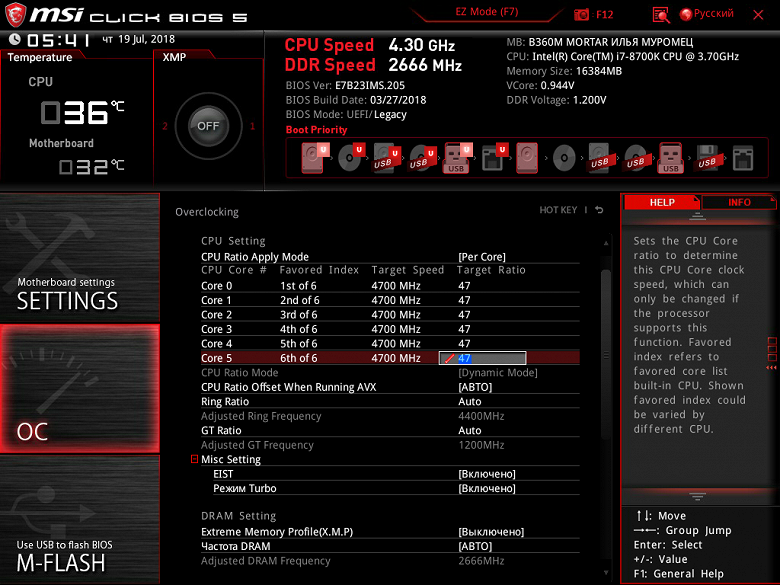

И последний режим для опции CPU Ratio Apply Mode — это Per Core. Здесь можно для каждого ядра задать желаемую частоту (например, 4,7 ГГц), но при загрузке всех ядер процессора (даже умеренной, а не стрессовой) частота ядер процессора составит лишь 4,3 ГГц.

Поэтому мы бы сказали так: плата MSI B360M Mortar Илья Муромец не позволяет производить разгон процессора. При любом уровне загрузки всех ядер процессора их максимальная частота не превосходит минимальной частоты, предусмотренной режимом Turbo Boost (частота в режиме Turbo Boost, когда загружены все ядра процессора).

Выводы

В целом, плата MSI B360M Mortar Илья Муромец — это типичная модель на чипсете Intel B360. Дополнительных особенностей здесь минимум, но все, что действительно нужно, есть. Розничная стоимость платы MSI B360M Mortar Илья Муромец составляет 7500 рублей. Для плат на чипсете Intel B360 без модуля Wi-Fi это средняя и вполне адекватная стоимость.

Как уже отмечалось, в ассортименте компании MSI есть и полный аналог платы MSI B360M Mortar Илья Муромец, который называется MSI B360M Mortar Titanium. То есть плата MSI B360M Mortar Titanium продается по всему миру, а вот MSI B360M Mortar Илья Муромец — это перекрашенный клон платы MSI B360M Mortar Titanium, который ориентирован на российский рынок. Кроме расцветки, единственное отличие в том, что в комплект платы MSI B360M Mortar Илья Муромец вложен коврик с изображением Ильи Муромца. Но если коврик не критичен, то нет никакой разницы, какую именно плату выбрать.

26 июля 2018 Г.
