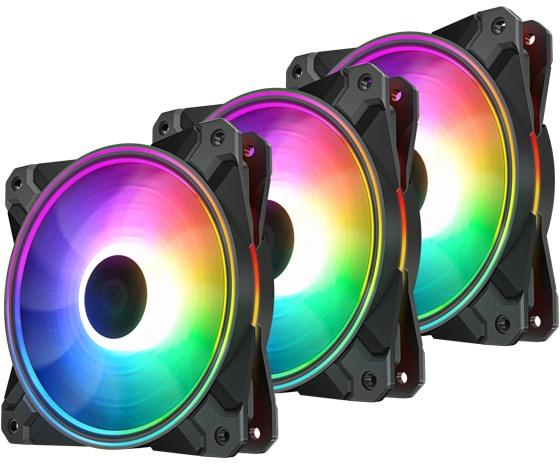

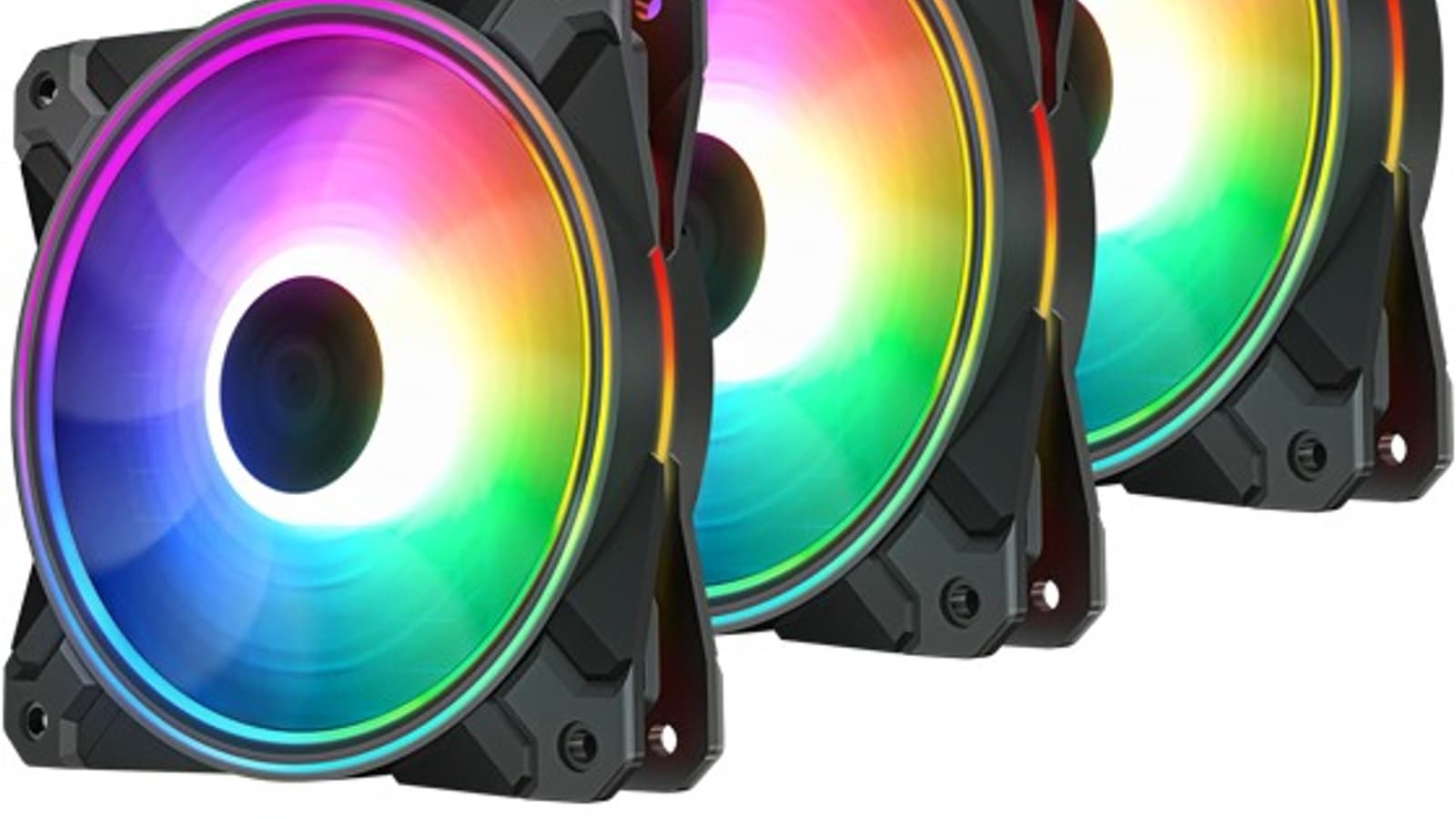

Обзор набора вентиляторов Deepcool CF 120 Plus с многозонной RGB-подсветкой

Паспортные характеристики

Описание

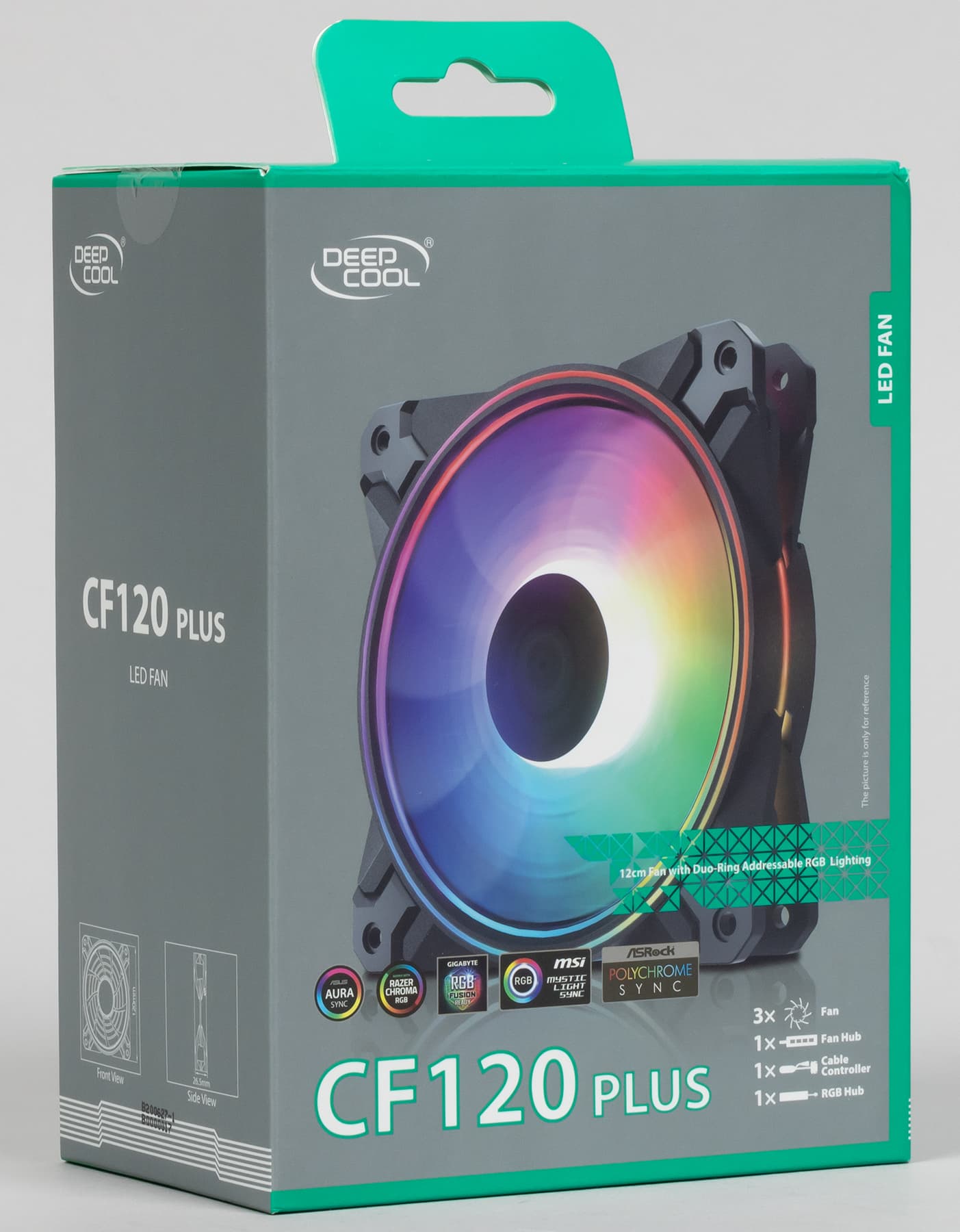

Коробочка из плотного картона, в которую упакован комплект, имеет умеренно яркое оформление.

На гранях коробочки изображен вентилятор с включенной подсветкой, перечислены основные особенности, а также приведены технические характеристики продукта и состав комплекта. Текст в основном на английском языке, но перечисление основных особенностей продублировано на нескольких языках, в том числе и на русском. Каждый из вентиляторов дополнительно упакован в индивидуальный пластиковый пакет.

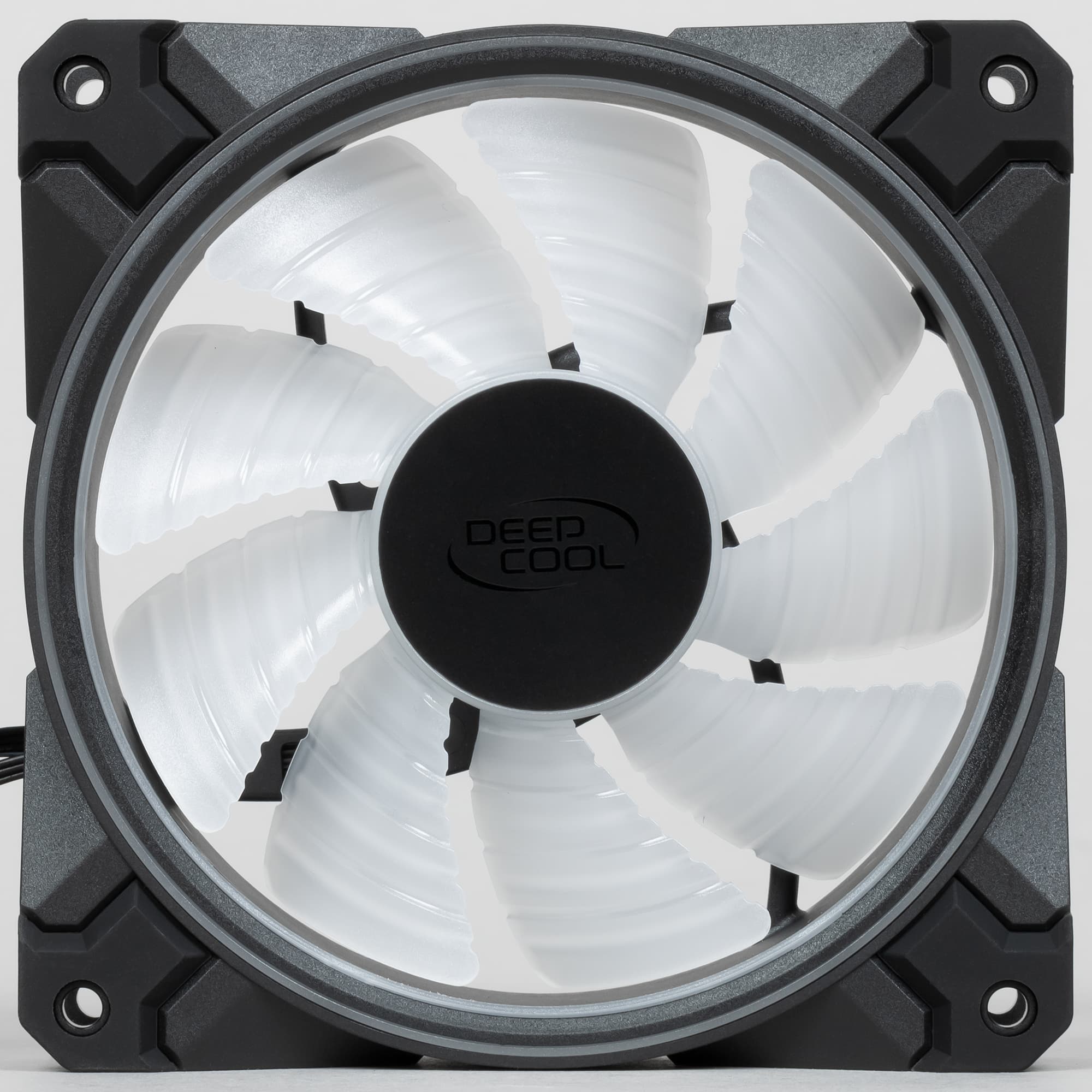

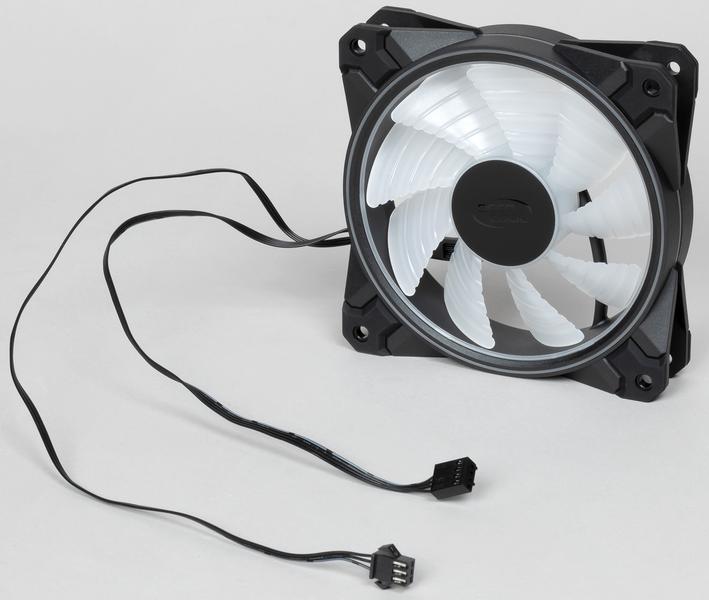

Рамка вентилятора составная: элементы из прочного черного пластика перемежаются со вставками из белого полупрозрачного пластика. Из такого же материала изготовлена крыльчатка вентилятора. Полупрозрачные элементы прикрывают расположенные по кругу многоцветные светодиоды, которые образуют две зоны подсветки: рамка и крыльчатка. Всего используется 18 независимо управляемых адресуемых RGB-светодиода на одном вентиляторе.

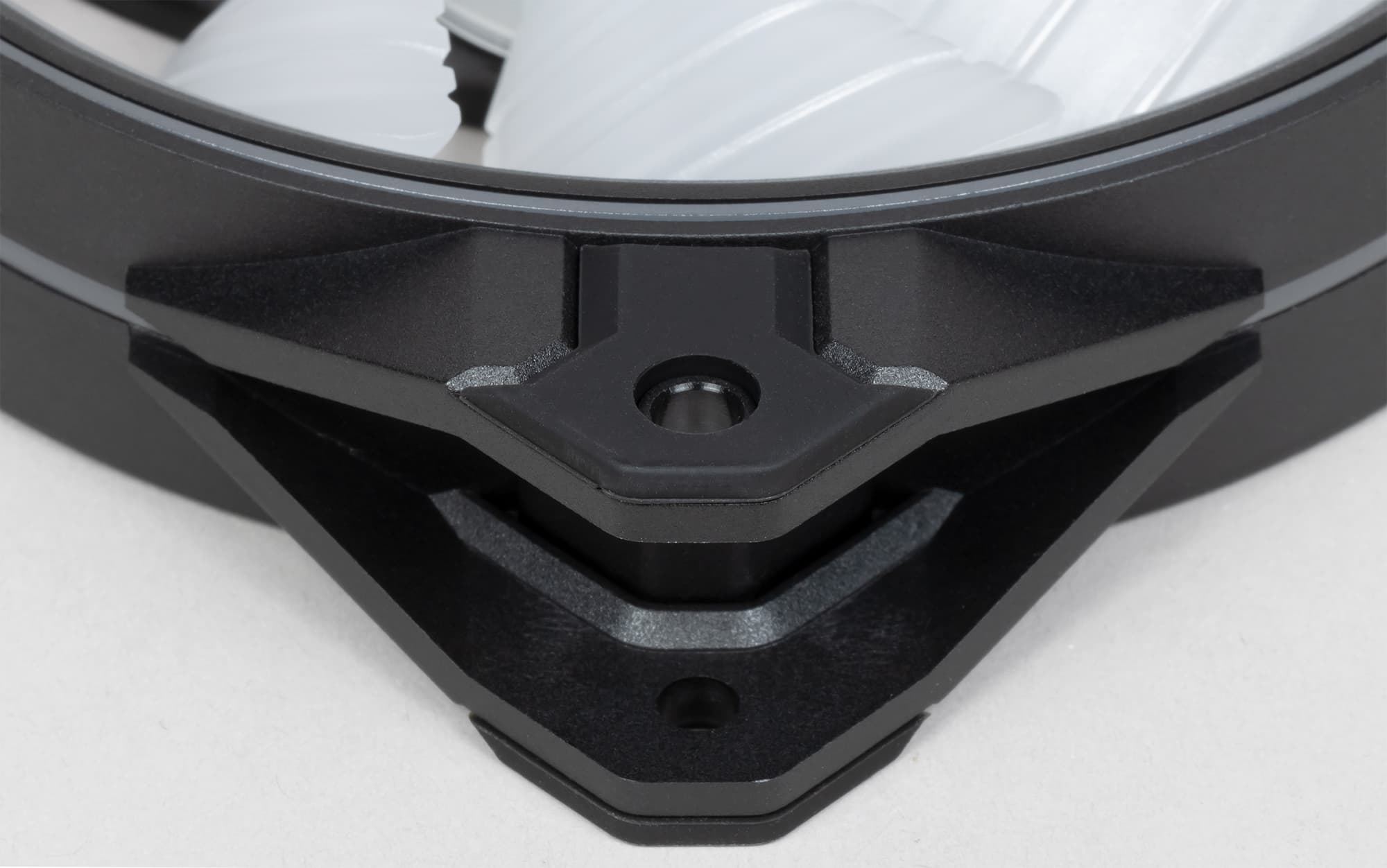

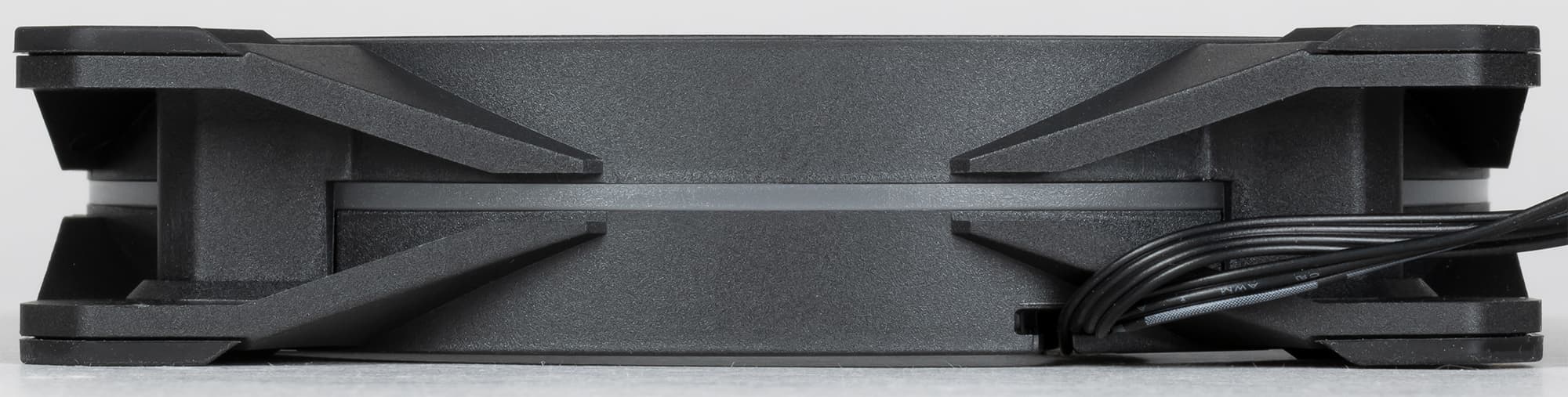

На проушины в углах рамки вентилятора наклеены виброизолирующие резиновые накладки. В несжатом состоянии они выступают примерно на 0,75 мм относительно колец на рамке. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора.

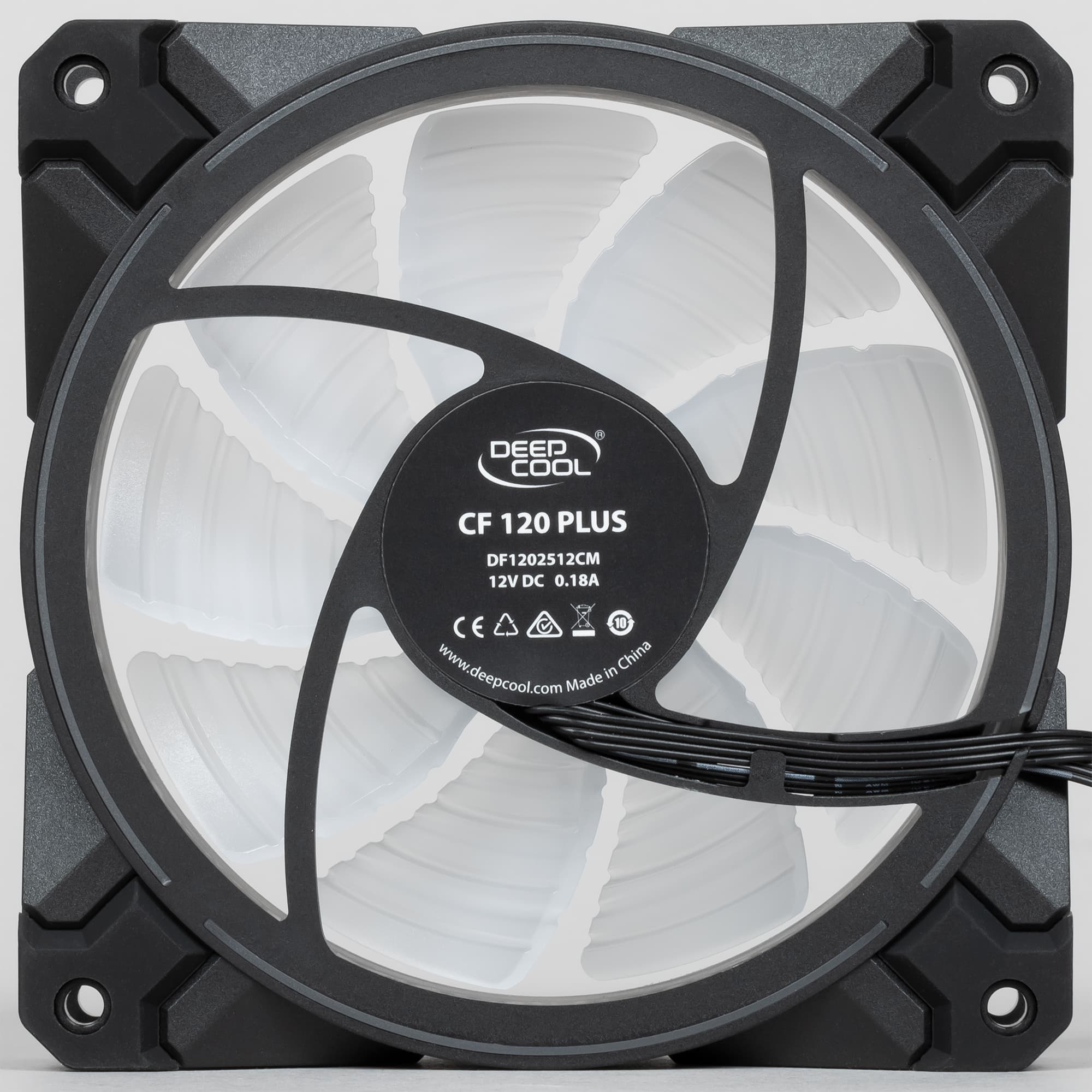

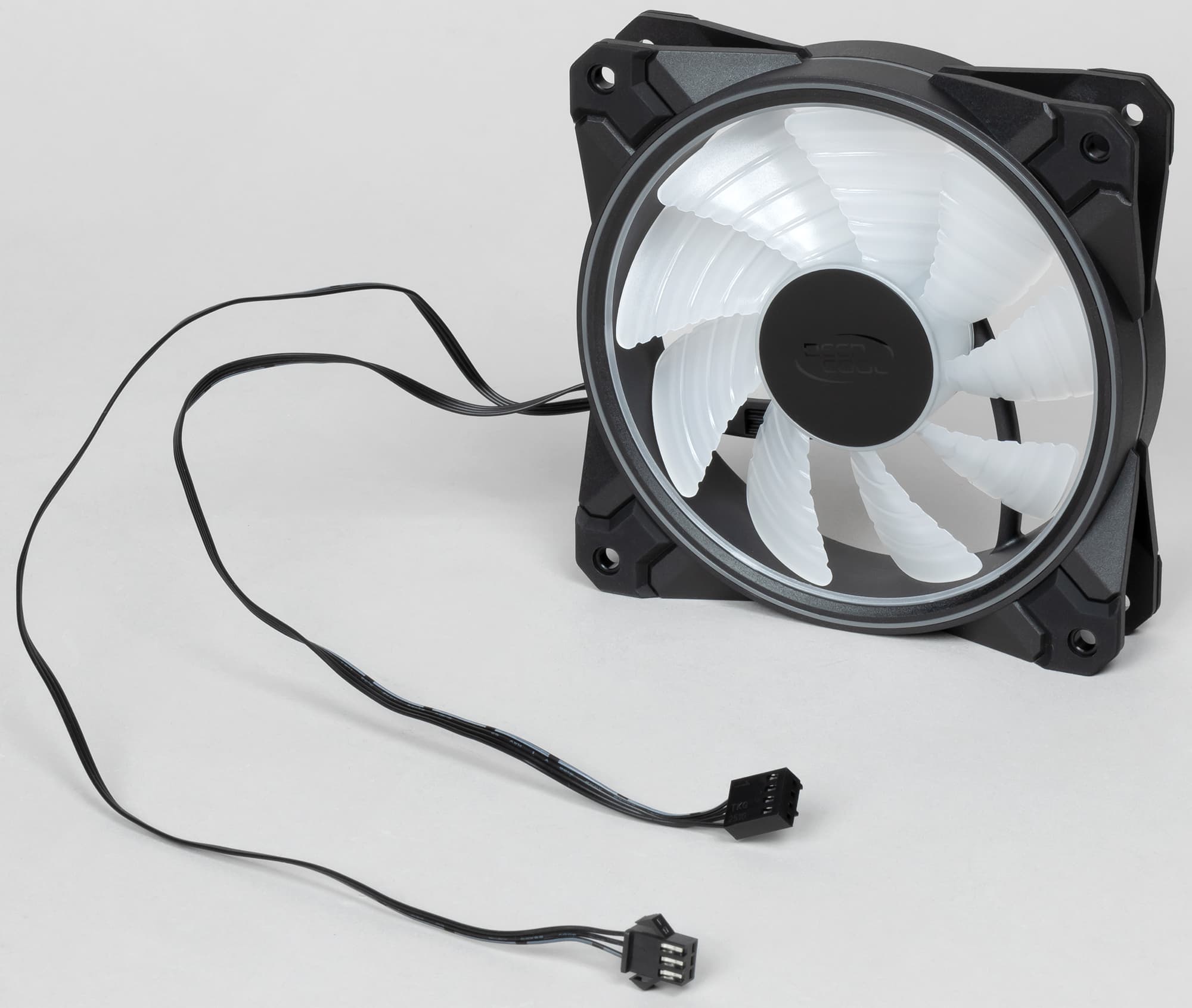

Разбирать вентилятор мы не стали (это невозможно сделать, не испортив вентилятор), поверили производителю, что в нем установлен гидродинамический подшипник (по сути, разновидность подшипника скольжения). От вентилятора, разветвителей и контроллера идут простые плоские кабели, что очень удобно в работе. Вентилятор имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля питания. На подсветку вентилятора идет отдельный кабель с трехконтактным разъемом.

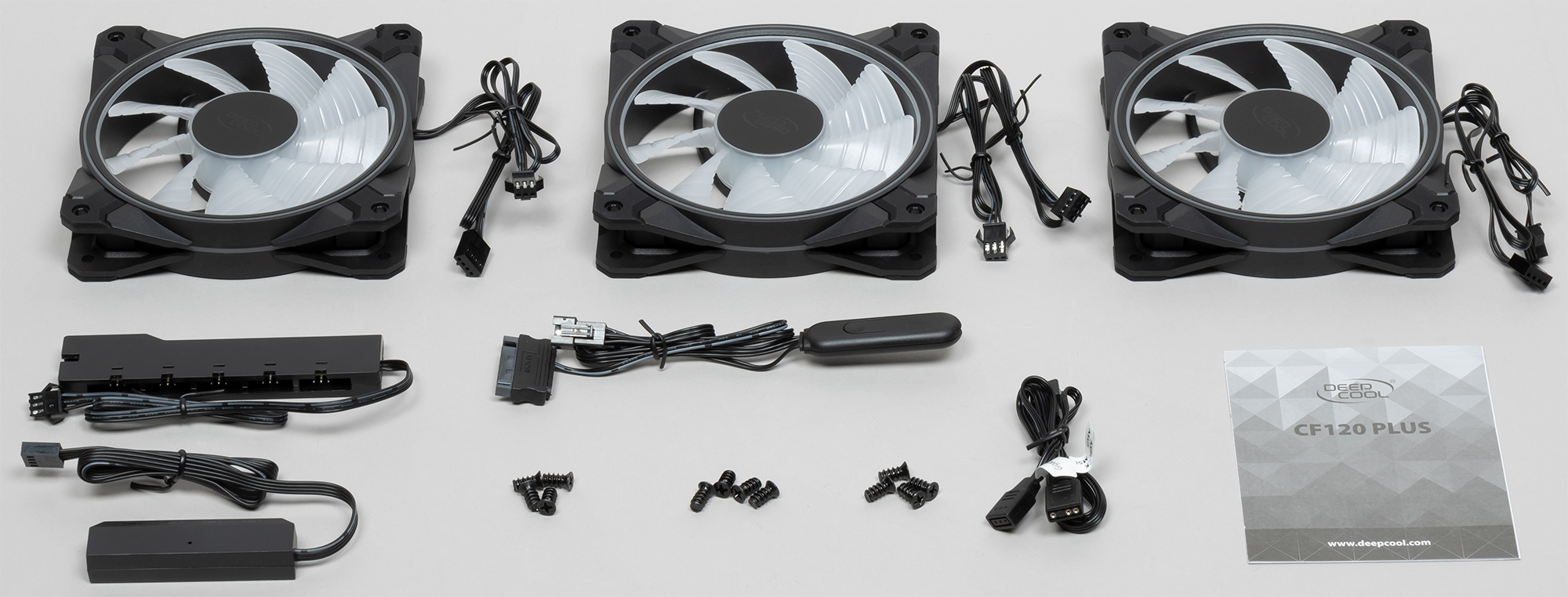

В комплект данного набора входят три описанных вентилятора, по четыре самореза к каждому вентилятору, контроллер подсветки, разветвитель для подсветки, разветвитель питания вентиляторов, кабель для подключения подсветки к стандартному разъему для адресуемой подсветки на материнской плате. Еще есть краткое руководство (в основном в картинках и с надписями на английском языке).

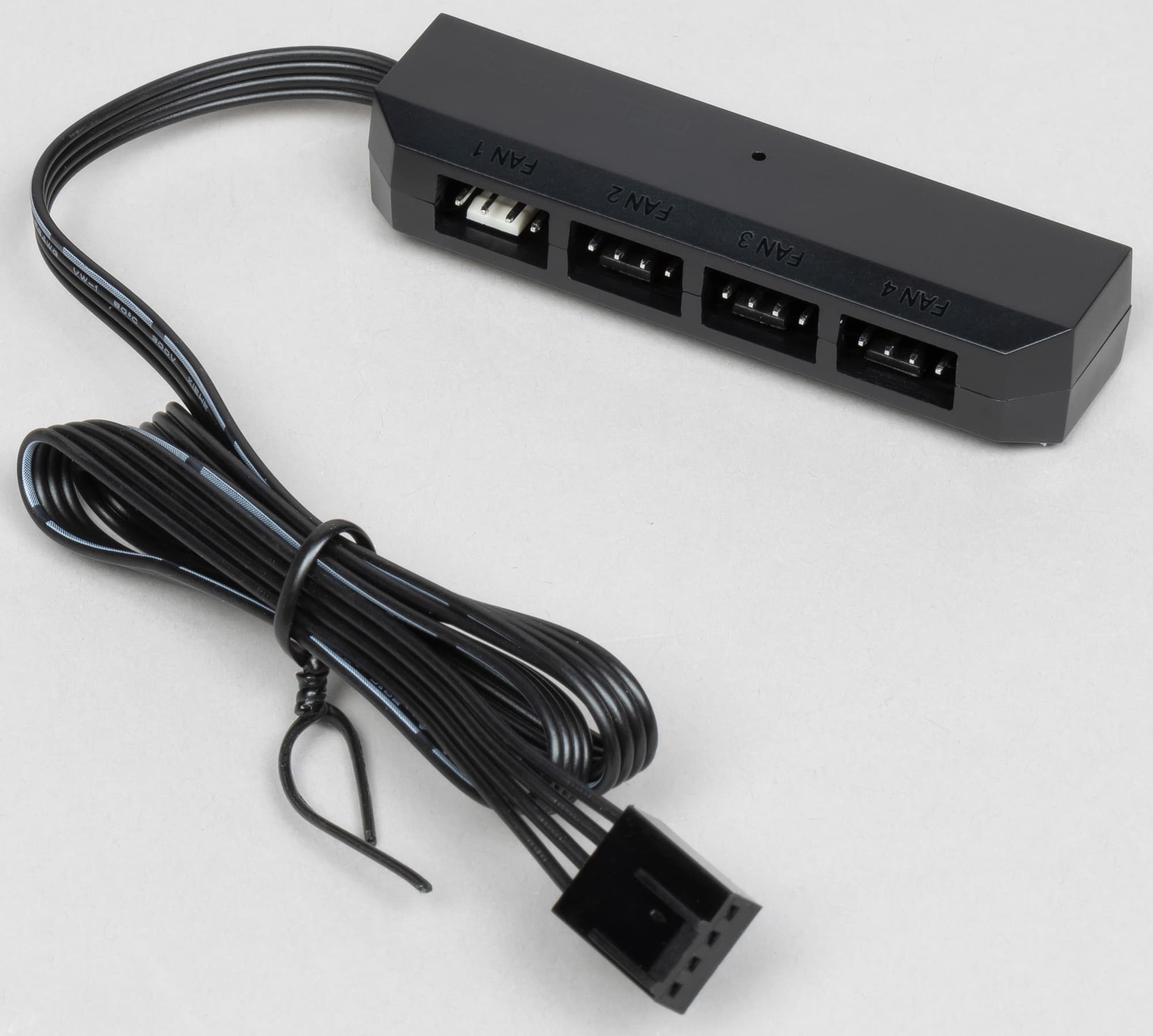

Разветвитель питания вентиляторов представляет собой небольшую коробочку из черного пластика. Ее можно закрепить в корпусе ПК, использовав полоску с клейким слоем снизу.

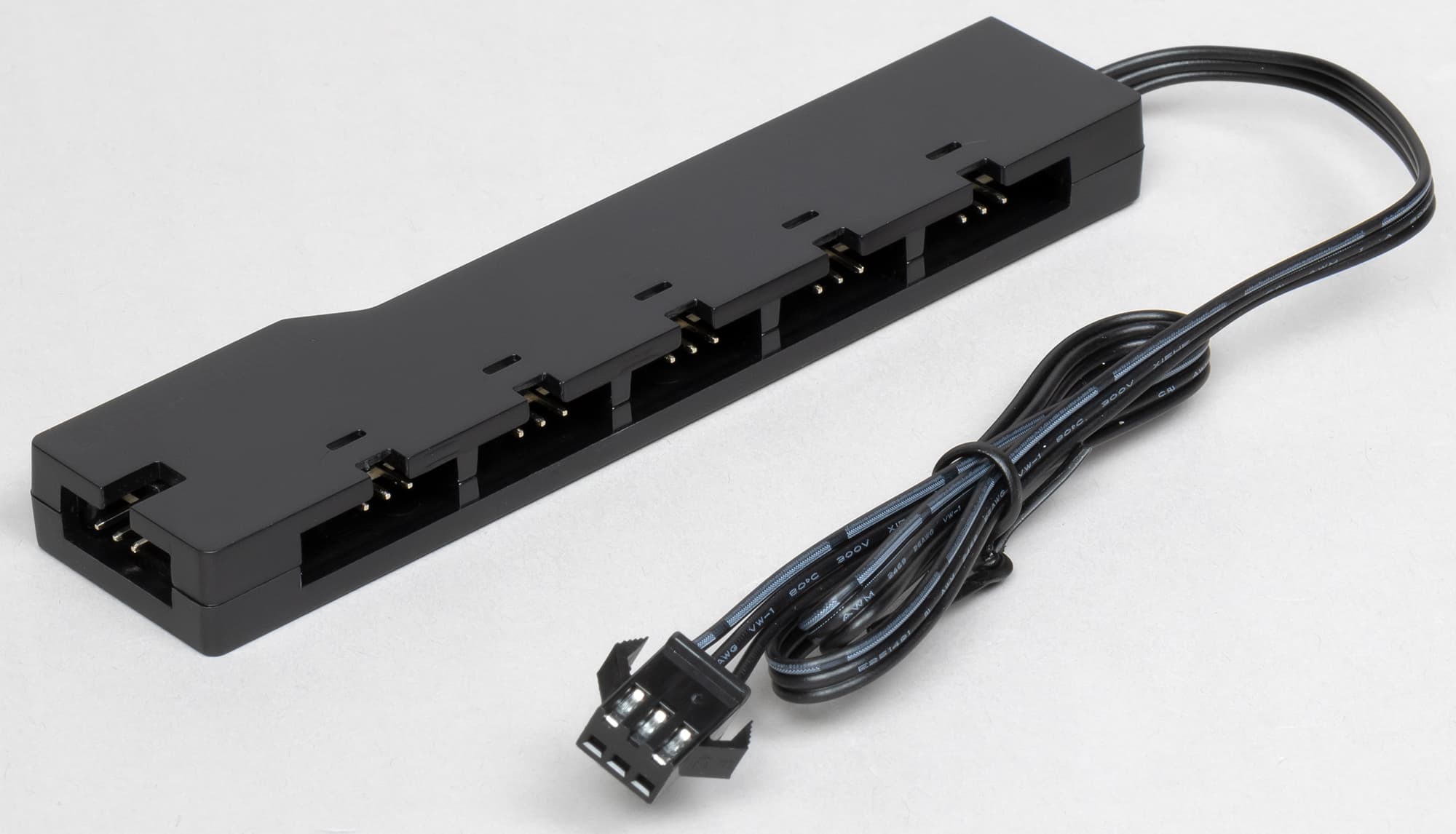

Если на материнской плате или на другом контроллере подсветки есть стандартный трехконтактный разъем для подключения ARGB-подсветки (адресуемой подсветки), то контроллер из комплекта можно не использовать, подключив подсветку вентиляторов через разветвитель (на 6 разъемов) и кабель-переходник.

Кабель-переходник представлен в двух вариантах: для разъема 5V/D/G и 5V/D/NC/G. Разветвитель подсветки можно закрепить в корпусе ПК также с помощью полоски с клейким слоем. Комплектный контроллер управляет только работой подсветки.

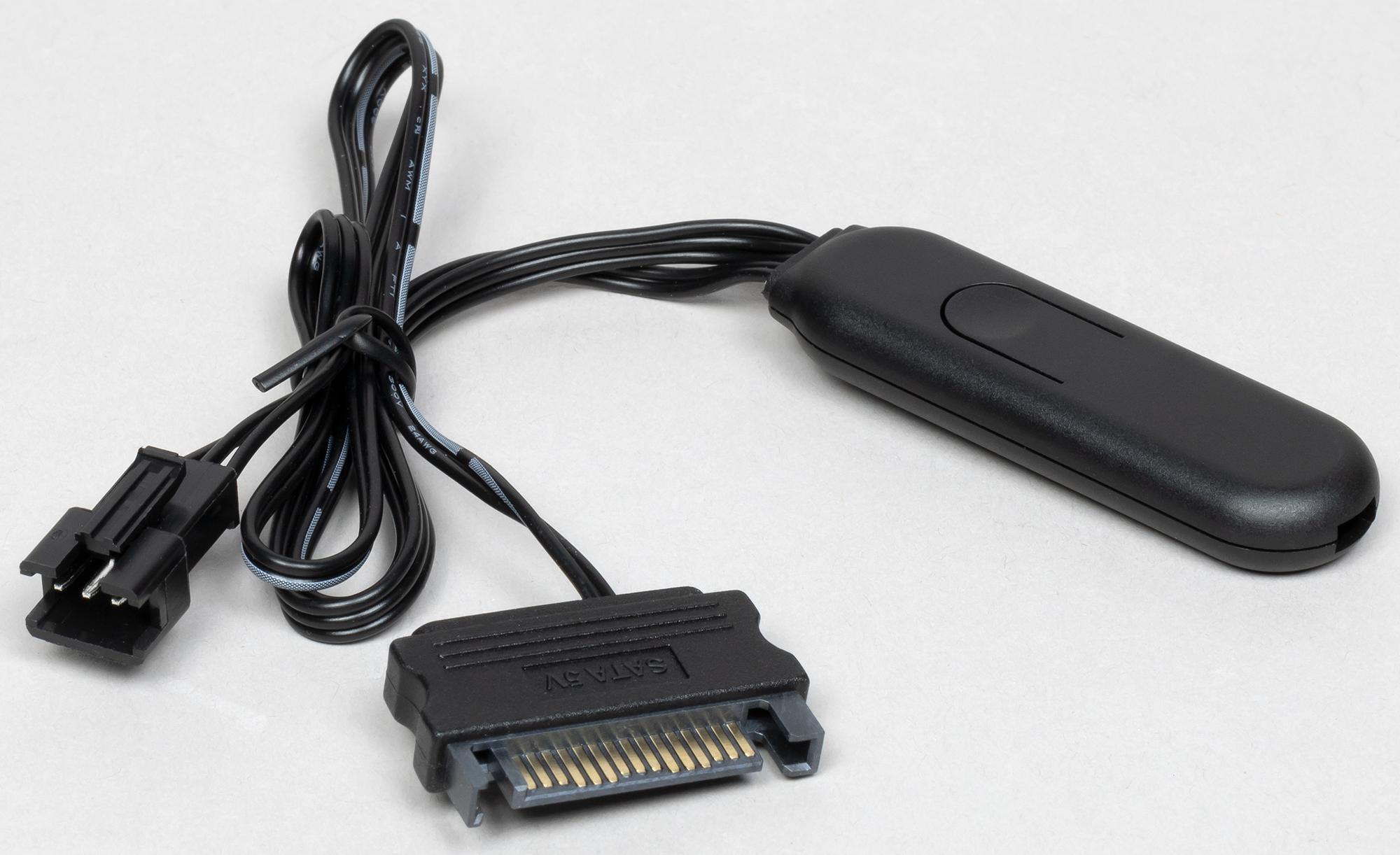

Кабель питания контроллера подключается с помощью разъема питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»). Единственной кнопкой контроллера перебираются режимы, включается/выключается подсветка крыльчатки (двойное нажатие) и включается/выключается вся подсветка (длинное нажатие). Судя по всему, к контроллеру можно подключить кабель от кнопки сброса, и переключать ей режимы подсветки. Режимы подсветки можно посмотреть на видео ниже:

Тестирование

Данные измерений

Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

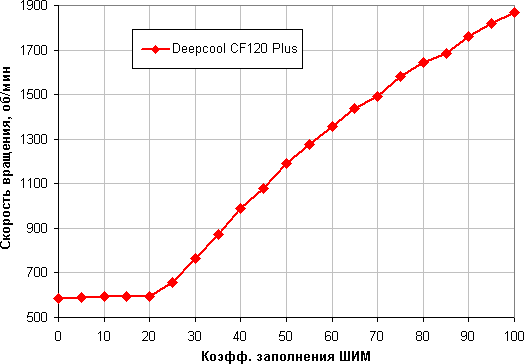

Зависимость скорости вращения от коэффициента заполнения ШИМ

Диапазон регулировки весьма широкий — от 20% до 100% с плавным ростом скорости вращения. При КЗ 0% вентилятор продолжает вращаться на постоянной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

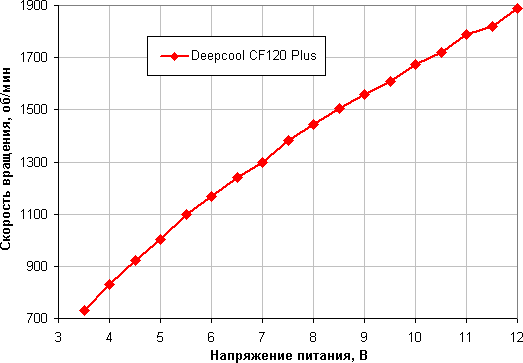

Зависимость скорости вращения от напряжения питания

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки. Отметим, что диапазон регулировки уже, чем при использовании только ШИМ.

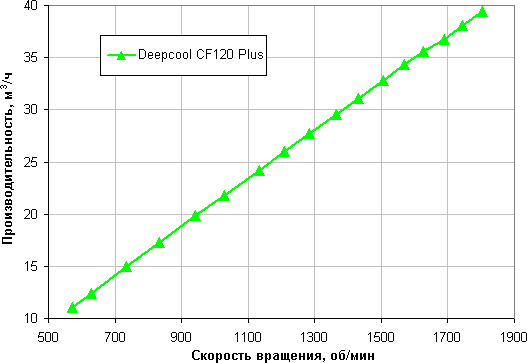

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

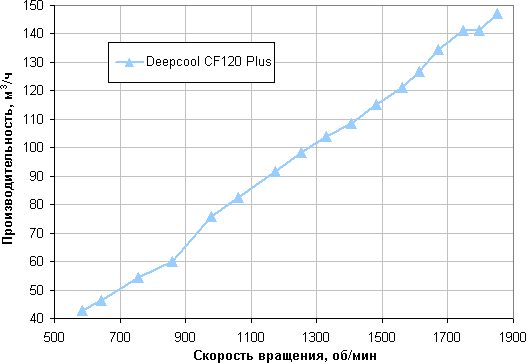

Объемная производительность при минимальном сопротивлении от скорости вращения

Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. Максимальная производительность в этом режиме выше указанной производителем величины.

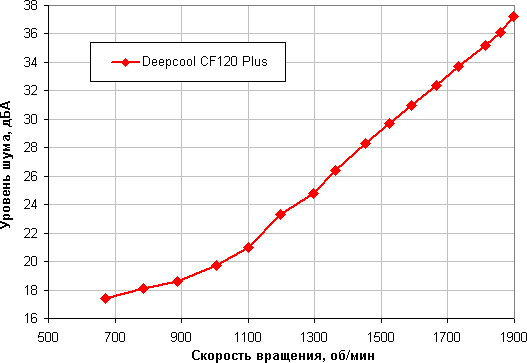

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже вносят существенный вклад в получаемые значения.

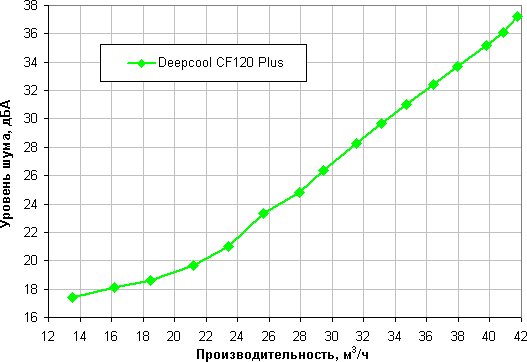

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентилятора была немного выше во время измерения шума при тех же входных параметрах (КЗ ШИМ), поэтому объемная производительность пересчитывалась к фактической скорости вращения. На графике выше, чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее.

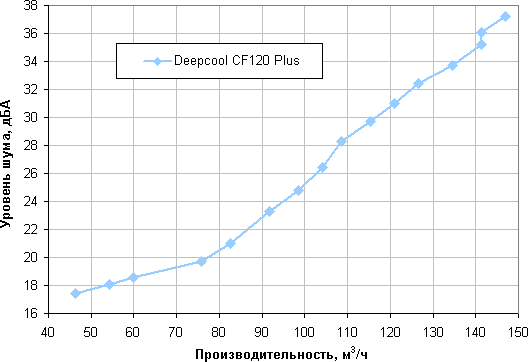

Уровень шума от объемной производительности при минимальном сопротивлении

Определение производительности при 25 дБА

Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления перейдем к одномерному. При тестировании кулеров и теперь вентиляторов мы применяем следующую шкалу:

В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому зафиксируем уровень шума на значении 25 дБА. Теперь для оценки вентиляторов достаточно сравнивать их производительность при данном уровне шума.

Определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:

По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами типоразмера 120 мм, протестированными в таких же условиях:

Данный вентилятор по этому параметру входит в пятерку лидеров.

Проведем также сравнение по производительности для случая низкого сопротивления.

В этом случае данный вентилятор вообще вошел в тройку лучших.

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Максимальное статическое давление равно 28,2 Па (2,87 мм H₂O). Сравним этот вентилятор с другими:

По этому параметру вентилятор также достаточно хорош.

Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма/таблица выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.

Выводы

Вентиляторы Deepcool CF 120 Plus из данного комплекта по соотношению производительности и шума занимают позицию, близкую к лидерам среди протестированных по текущей методике моделей. При этом они немного лучше работают в условиях низкого сопротивления воздушному потоку. В целом вентиляторы получились весьма универсальные, они могут работать тихо, сохраняя достаточно высокую производительность, или на высоких оборотах, создавая довольно высокое давление и поток. Особенностью Deepcool CF 120 Plus являются две зоны подсветки с 18 независимо управляемыми RGB-светодиодами. Управлять работой подсветки можно как с помощью прилагаемого кнопочного контроллера, так и штатными средствами материнской платы или другого контроллера, оснащенного стандартным трехконтактным разъемом для адресуемой подсветки. Если отключить центральную зону, то подсветка будет совсем неназойливой.
