Обзор игровой материнской платы Asus ROG Maximus XI Gene формата microATX

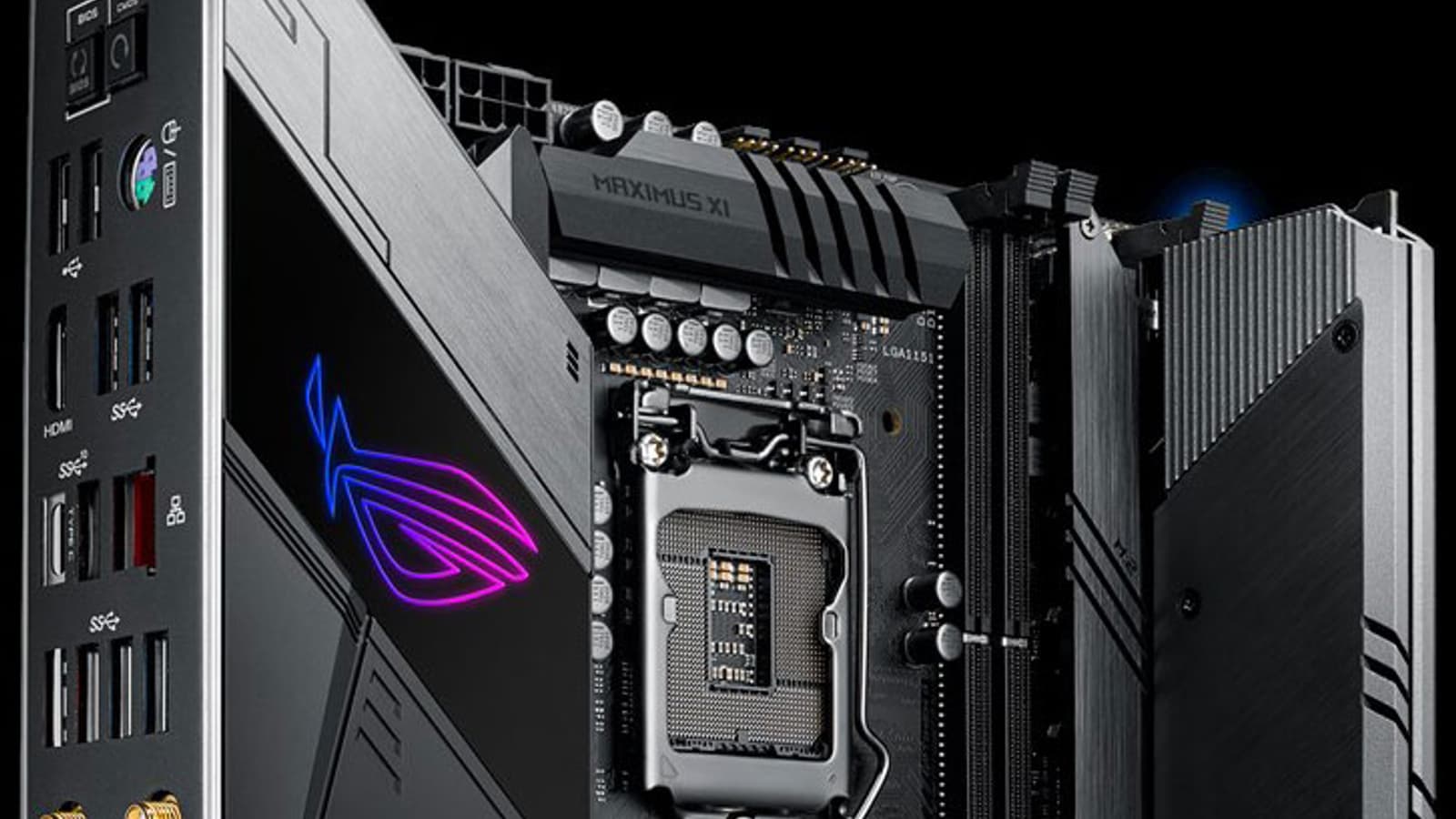

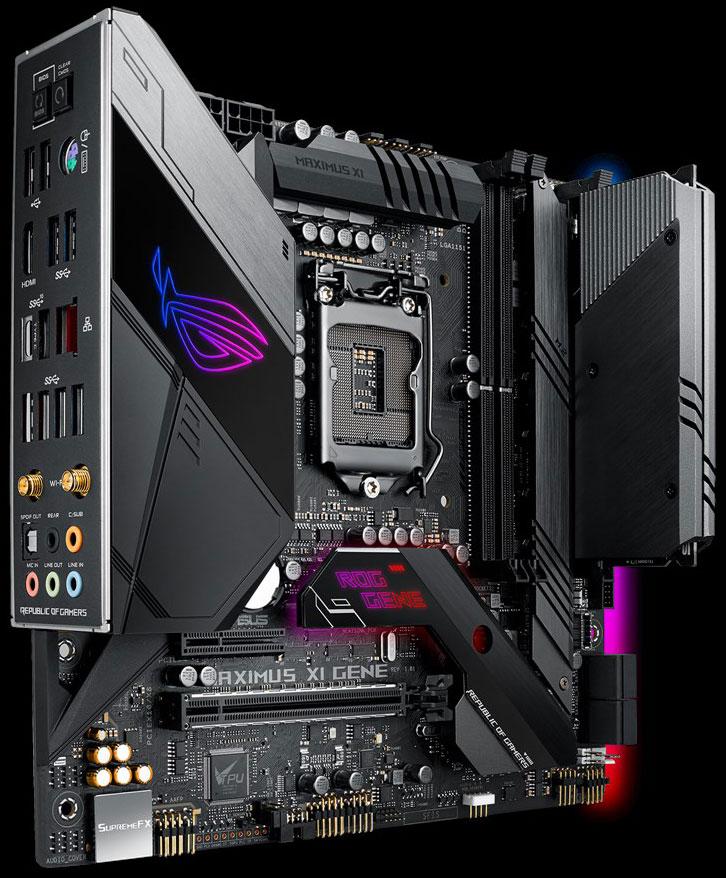

В этом обзоре мы рассмотрим еще одну новую плату компании Asus на чипсете Intel Z390 — ROG Maximus XI Gene, которая, как это следует из названия, относится к игровой серии ROG Maximus XI.

Комплектация и упаковка

Плата ROG Maximus XI Gene поставляется в средней по размере коробке, оформленной в стандартном для серии ROG стиле.

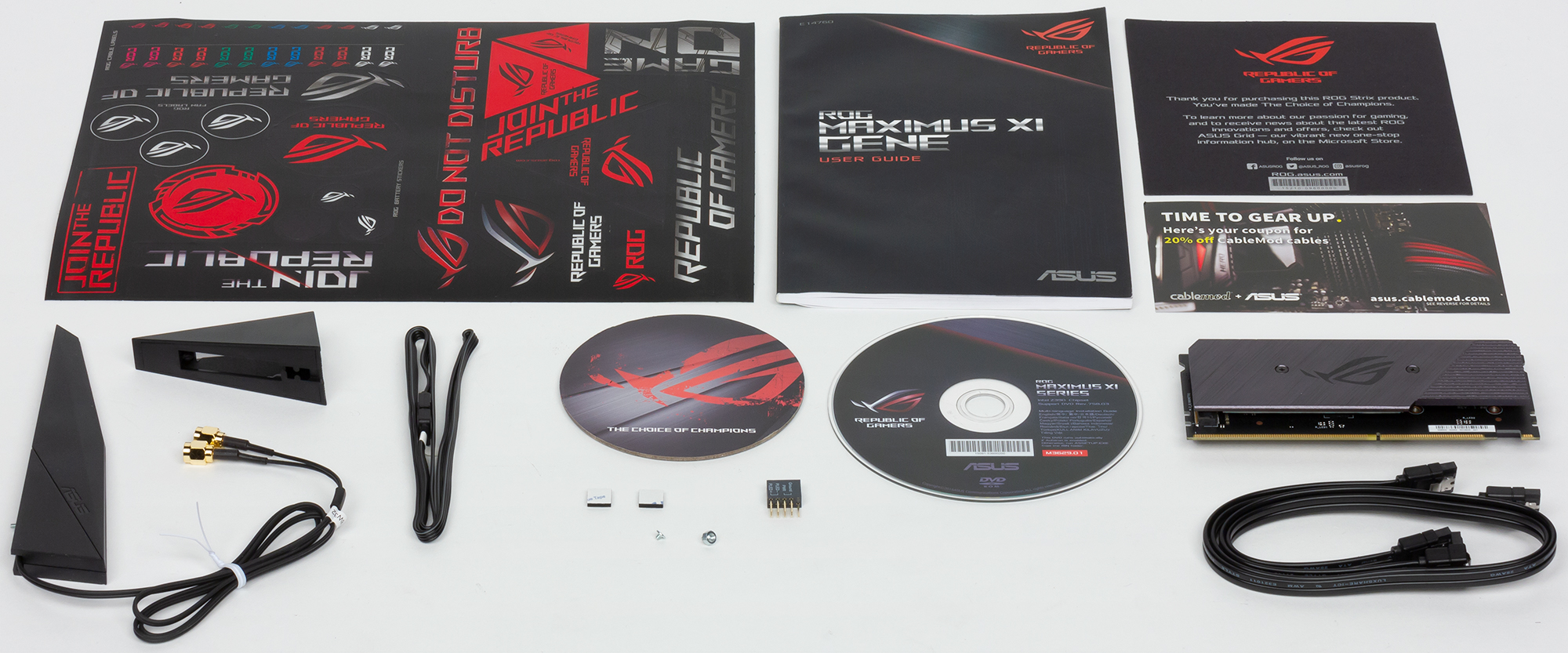

Комплект поставки включает два SATA-кабеля (все разъемы с защелками, один кабель с угловым разъемом с одной стороны), руководство пользователя, DVD-диск с программным обеспечением и драйверами, антенну встроенного Wi-Fi-модуля, кабель-переходник для подключения светодиодной ленты, различные стикеры в изобилии, а также модуль ROG DIMM.2 на два SSD-накопителя.

Конфигурация и особенности платы

Сводная таблица характеристик платы ROG Maximus XI Gene приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го и 9-го поколения
Процессорный разъем LGA1151
Чипсет Intel Z390
Память 2 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel i219-V
1 × Intel Wireless-AC 9560 (Intel CNVi) 802.11a/b/g/n/ac + Bluetooth 5.0
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x4
2 × M.2 (ROG DIMM.2)
2 × M.2
SATA-разъемы 4 × SATA 6 Гбит/с
USB-порты 3 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 вертикального типа
6 × USB 3.0
6 × USB 2.0
Разъемы на задней панели 1 × HDMI
1 × USB 3.1 (Type-C)
3 × USB 3.1 (Type-A)
4 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
2 разъема для подключения антенны
Внутренние разъемы 24-контактный разъем питания ATX
2 8-контактных разъема питания ATX 12 В
4 × SATA 6 Гбит/с
1 × ROG DIMM.2
2 × M.2
7 разъемов для подключения 4-контактных вентиляторов
1 вертикальный разъем для подключения фронтальных портов USB 3.1
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
2 разъема для подключения неадресуемой RGB-ленты
Форм-фактор microATX (244×226 мм)
Средняя цена
Розничные предложения

Форм-фактор

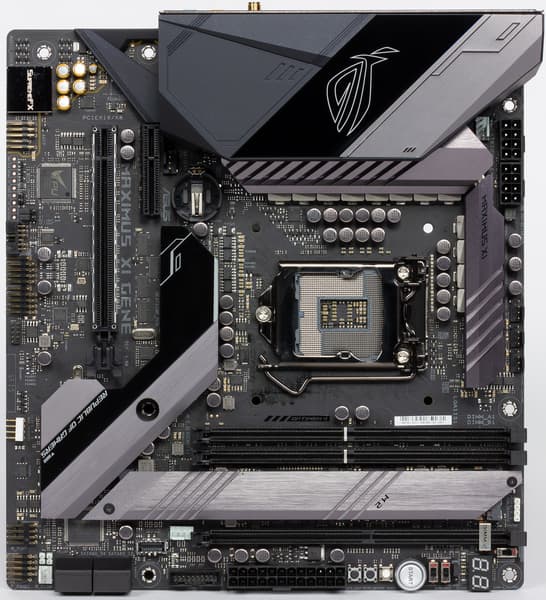

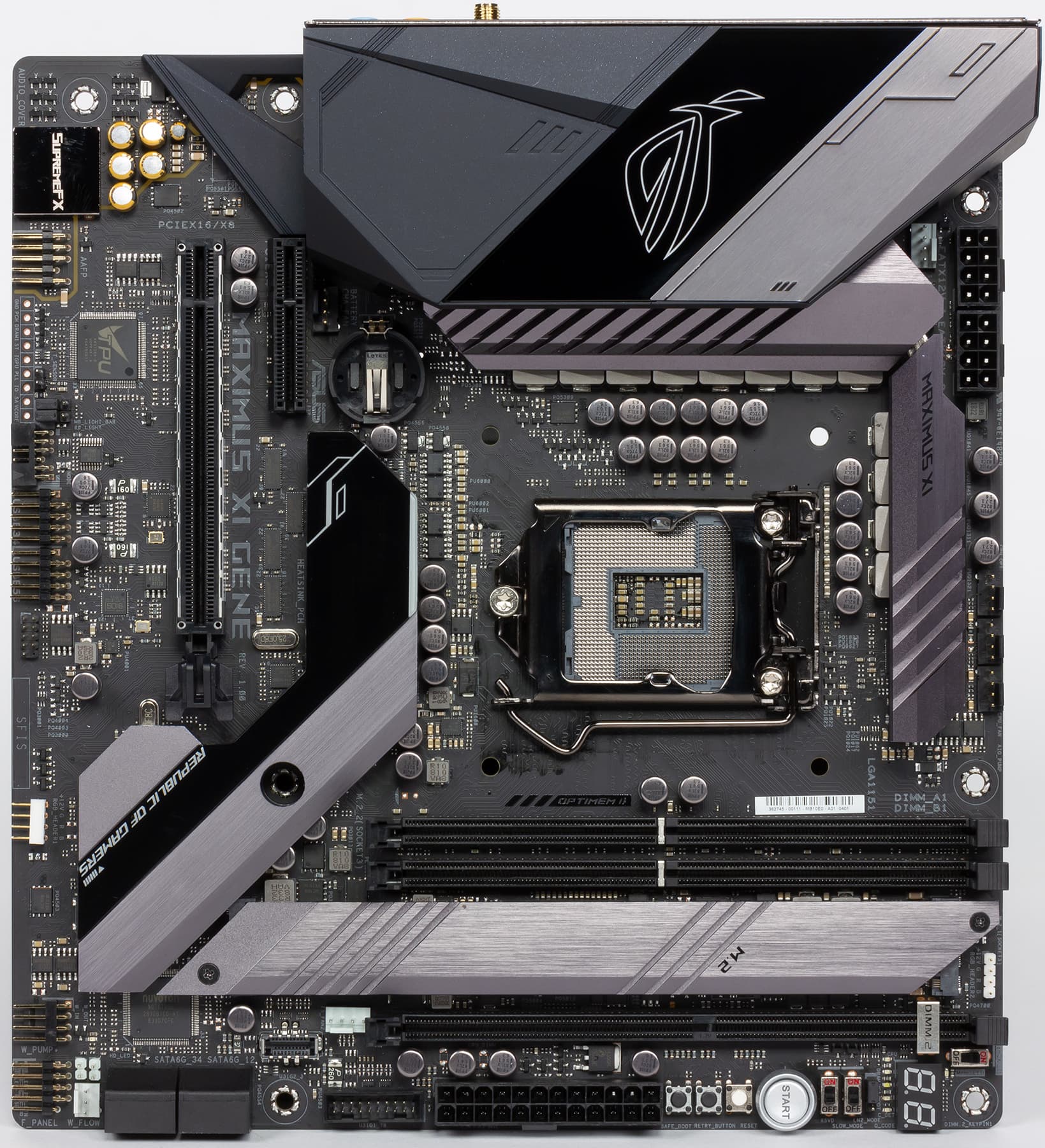

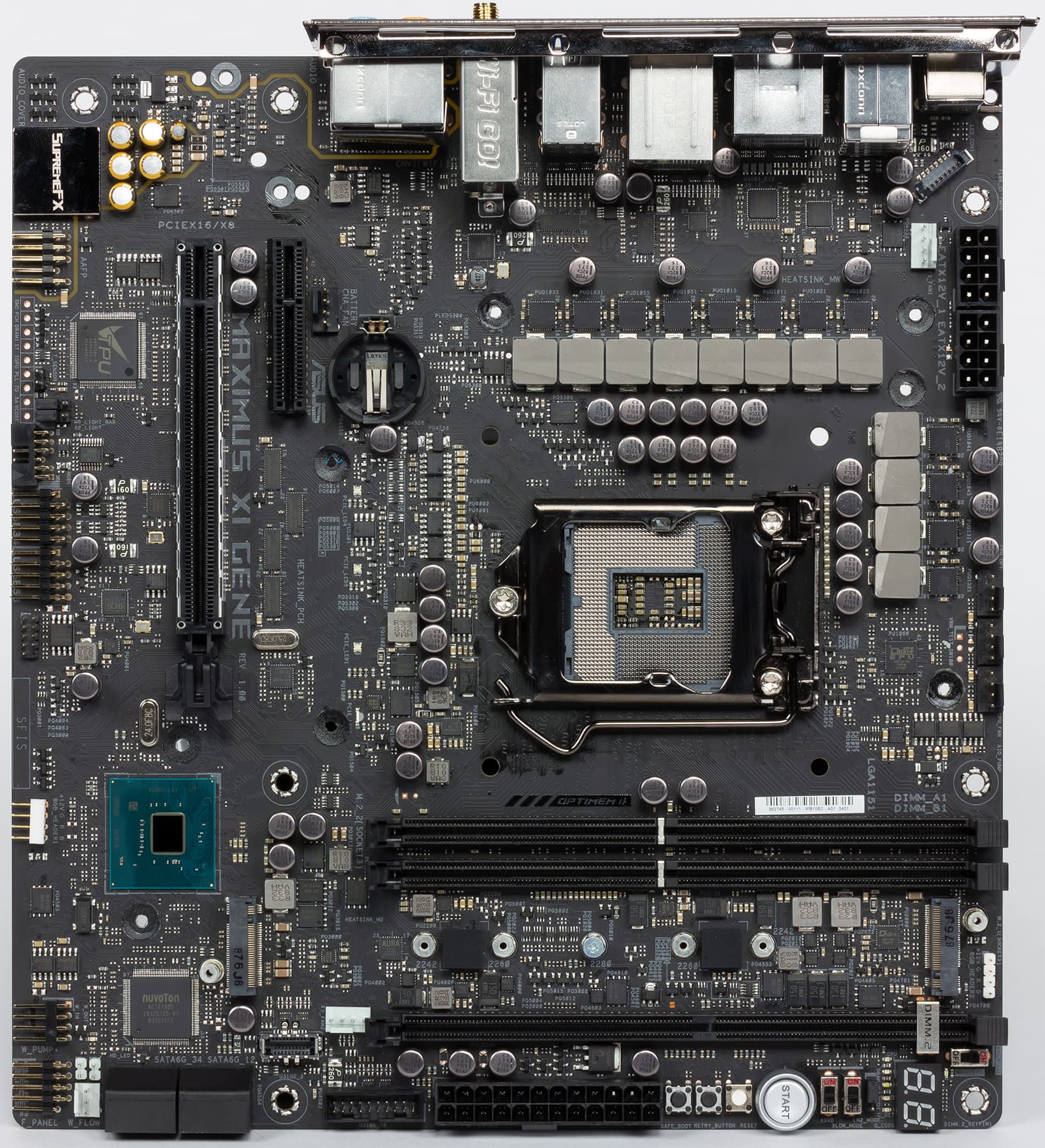

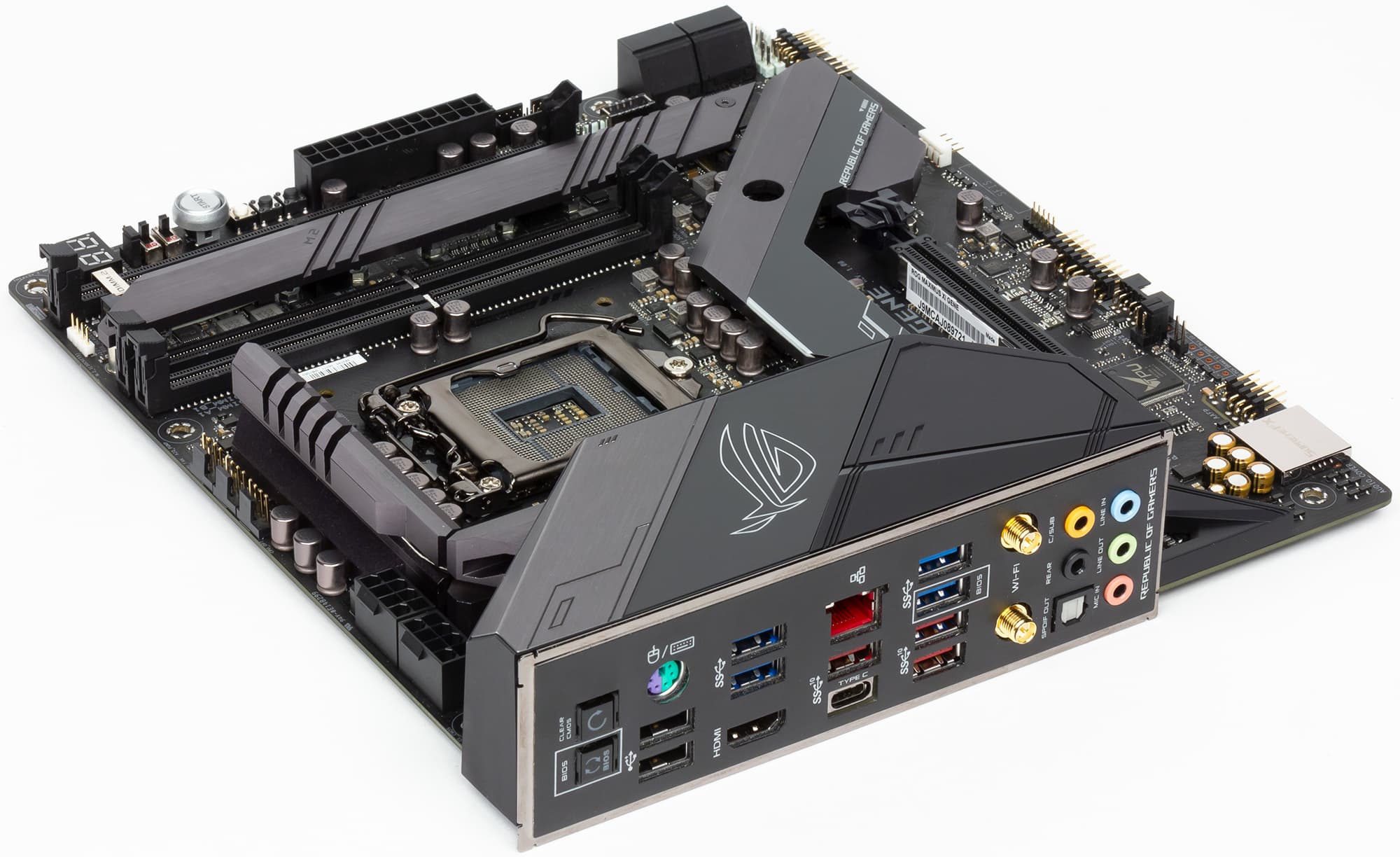

Плата ROG Maximus XI Gene выполнена в форм-факторе microATX (244×226 мм), для ее монтажа в корпус предусмотрено семь отверстий.

Чипсет и процессорный разъем

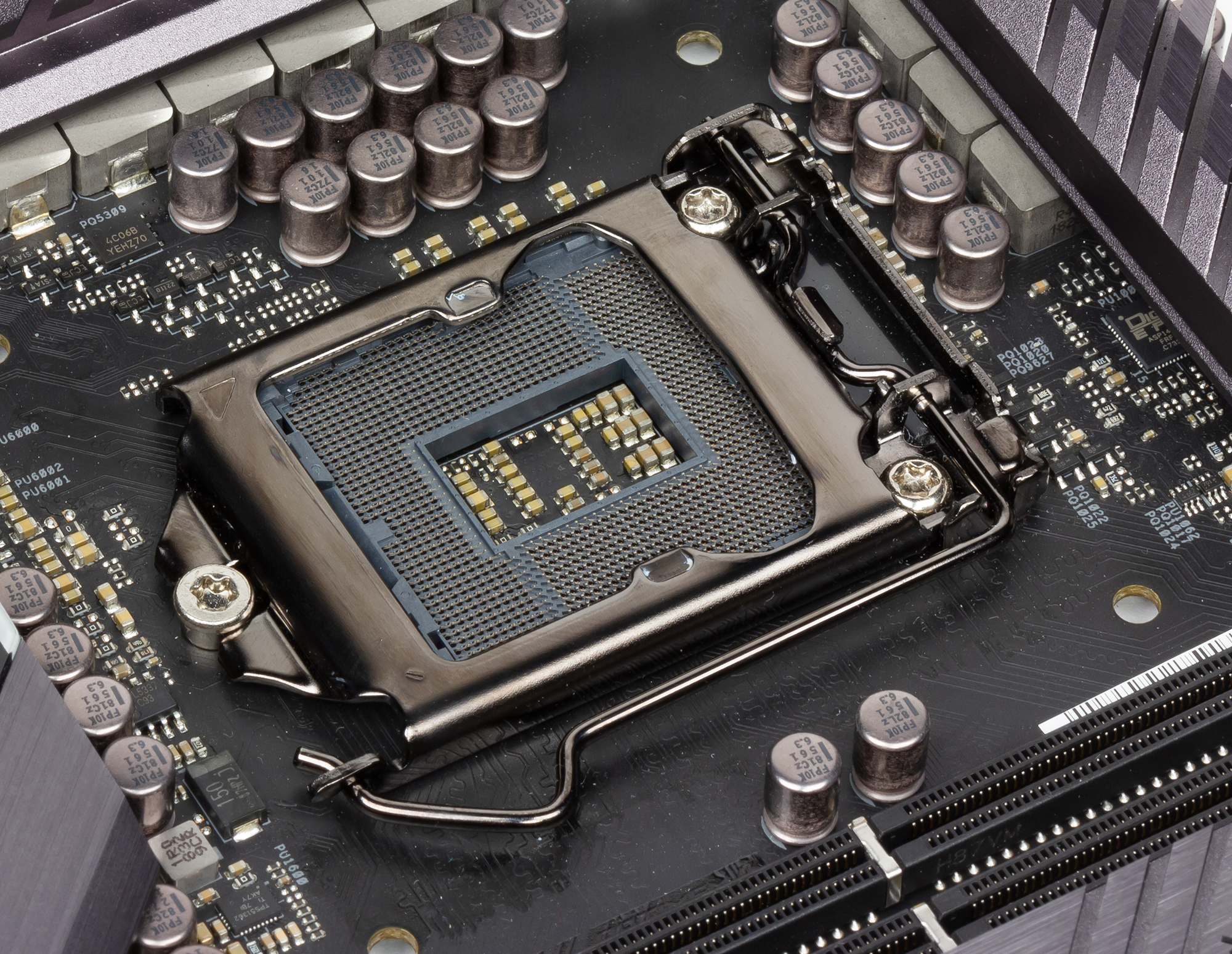

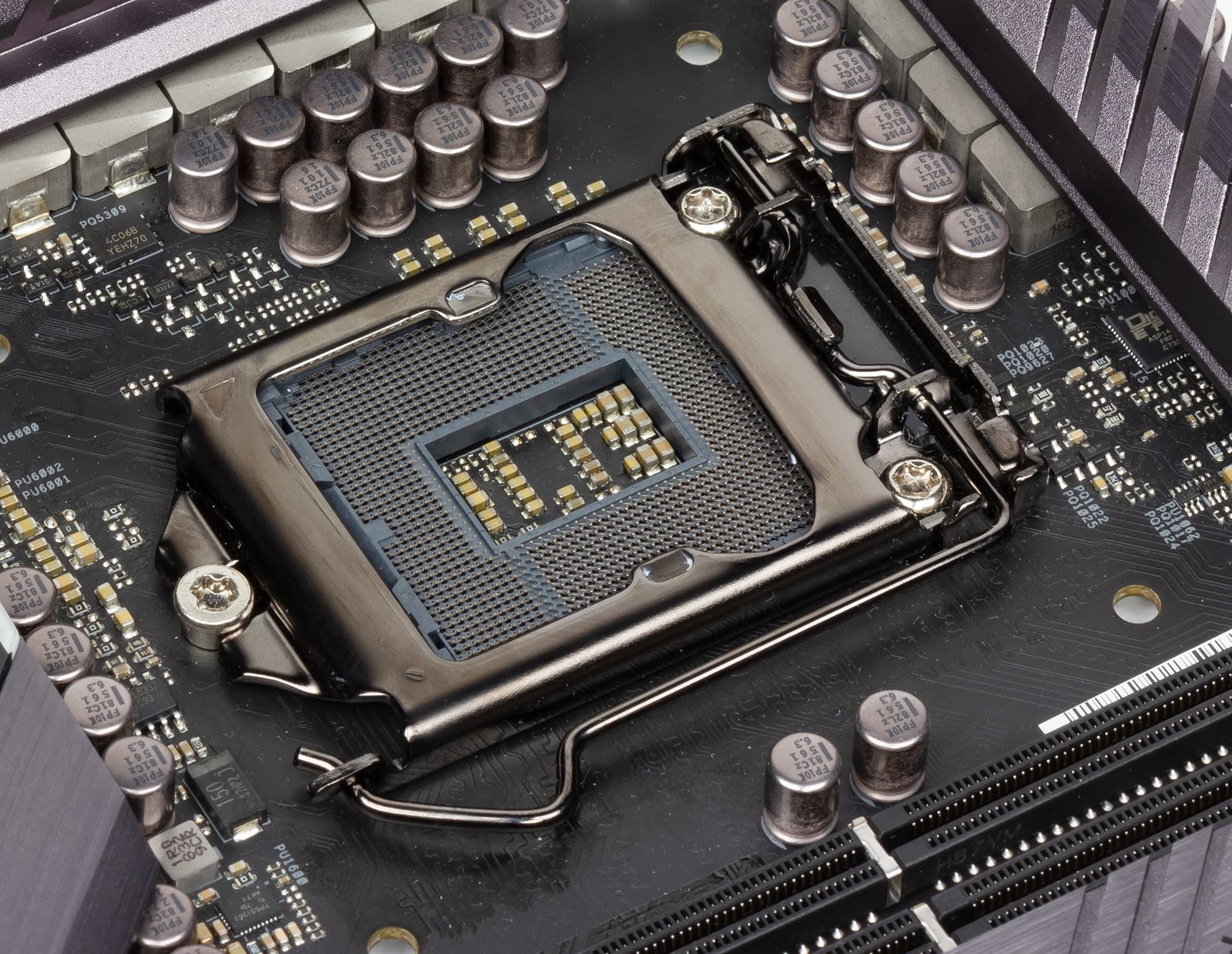

Плата ROG Maximus XI Gene основана на чипсете Intel Z390 и поддерживает процессоры Intel Core 8-го и 9-го поколений с разъемом LGA1151.

Память

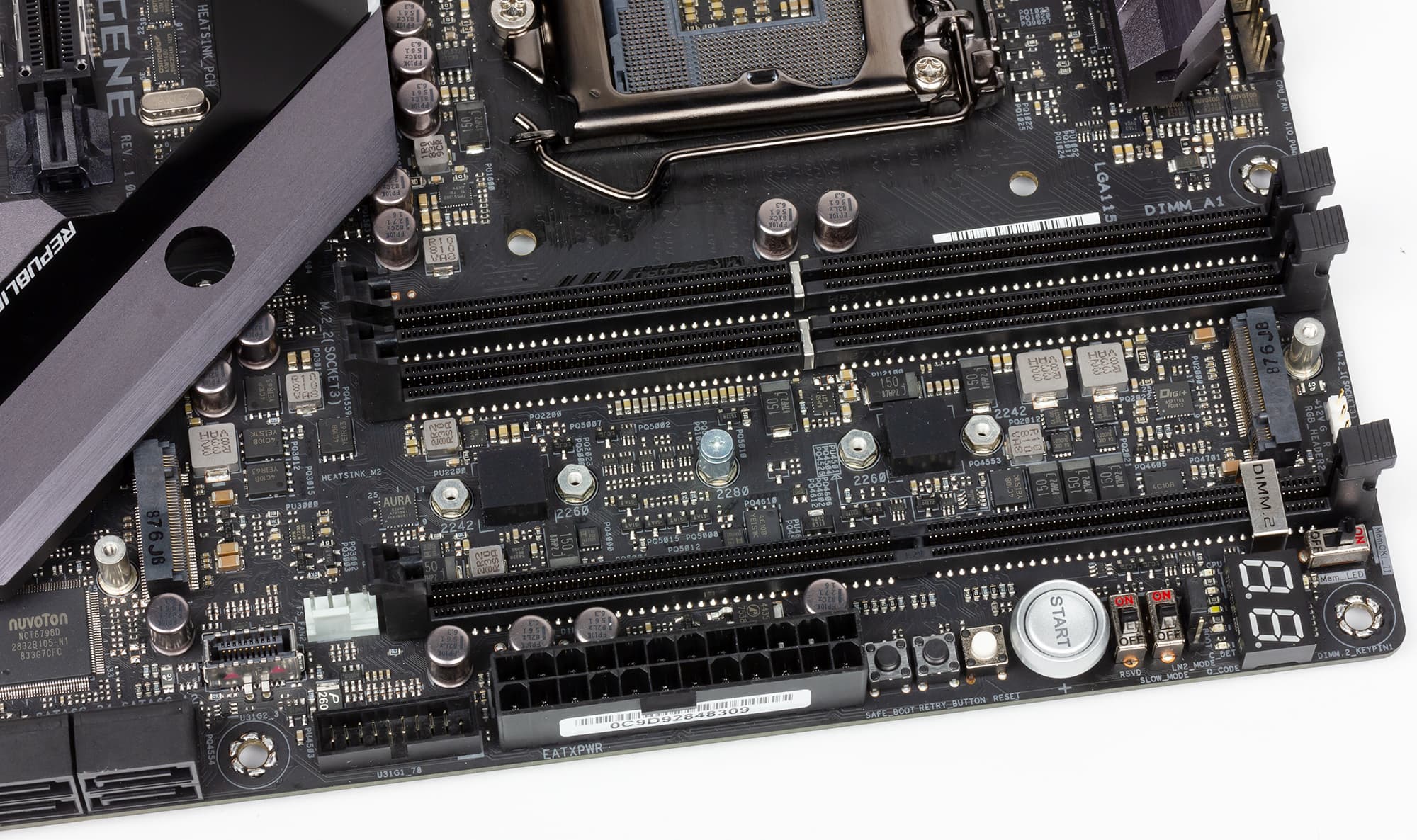

Для установки модулей памяти на плате предусмотрено только два DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей удвоенной емкости по 32 ГБ).

Слоты расширения, разъемы M.2

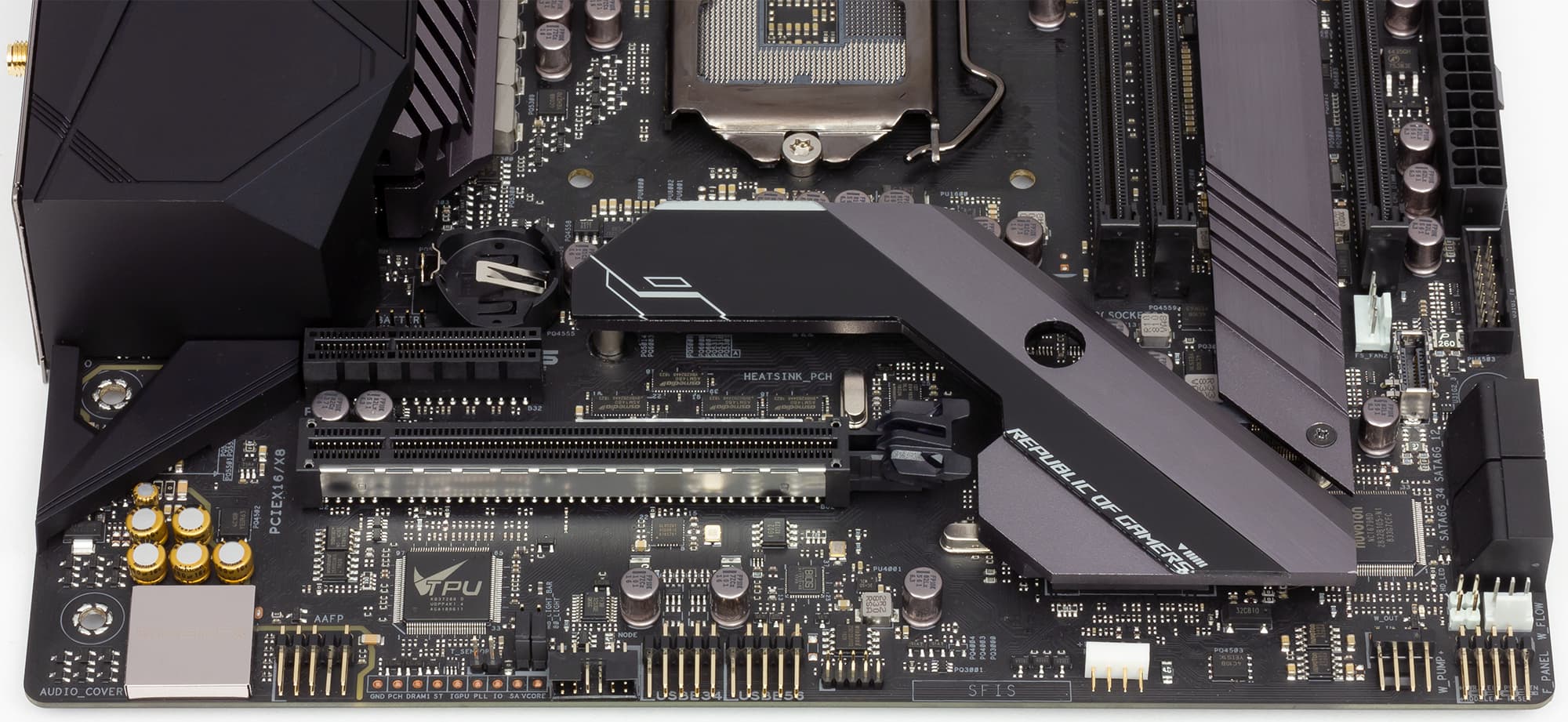

Для установки видеокарт, плат расширения и накопителей на материнской плате ROG Maximus XI Gene имеется слот PCI Express 3.0 x16, слот PCI Express 3.0 x4, слот ROG DIMM.2 и два разъема M.2.

Слот PCI Express 3.0 x16 реализован на базе процессорных линий PCIe 3.0.

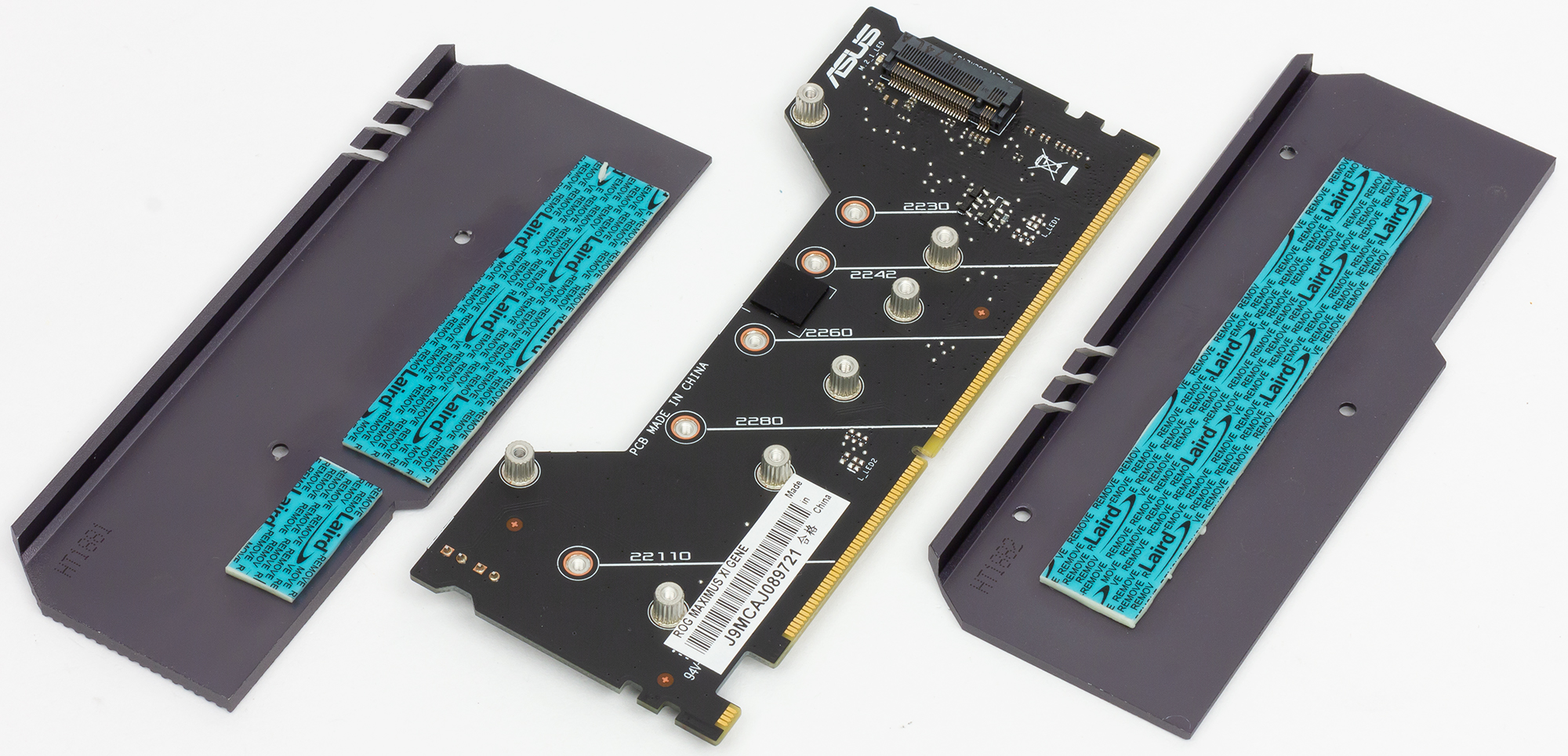

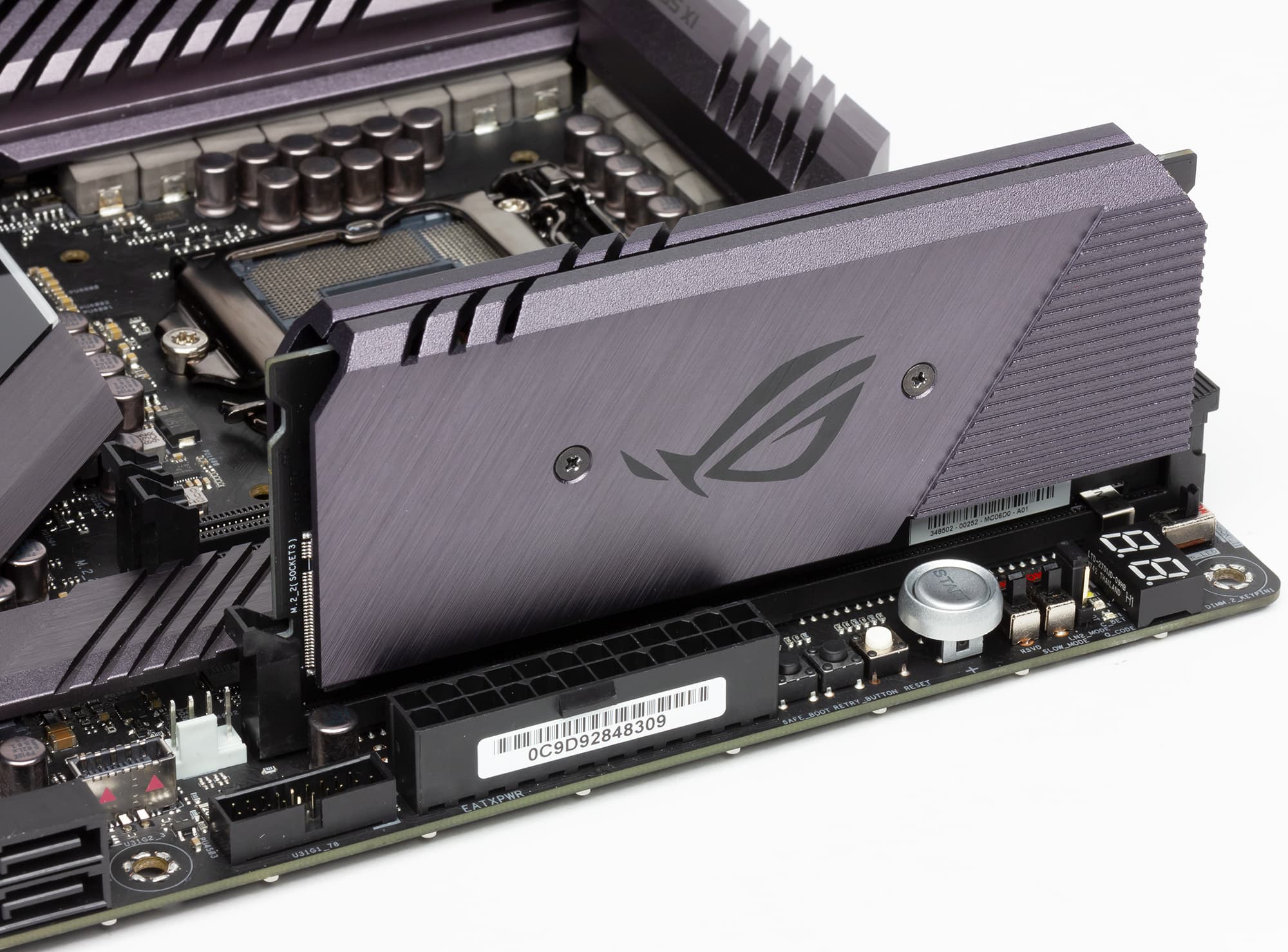

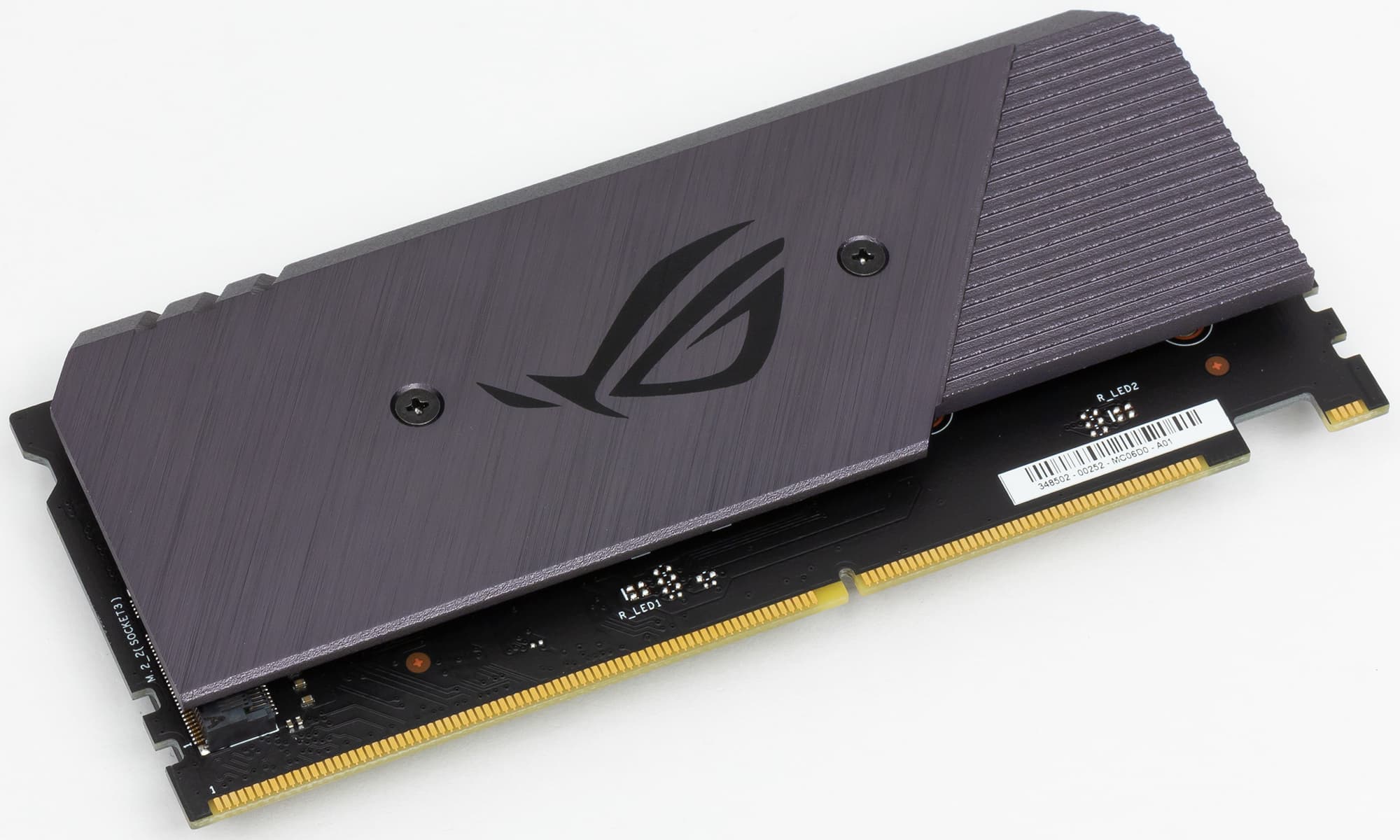

Слот ROG DIMM.2 также реализован на базе процессорных линий PCIe 3.0. Этот слот предназначен для установки фирменного модуля с двумя разъемами M.2. Разъемы M.2 на модуле ROG DIMM.2 поддерживают накопители только с интерфейсом PCIe 3.0 x4 (типоразмера 2242/2260/2280/22110), и, соответственно, для слота ROG DIMM.2 требуется всего 8 линий PCIe 3.0. Для SSD-накопителей, устанавливаемых в модуль ROG DIMM.2, предусмотрены радиаторы.

Напомним, что у процессора всего 16 линий PCIe 3.0, поэтому совместная работа слотов PCI Express 3.0 x16 и ROG DIMM.2 реализована следующим образом. Если используется только слот PCI Express 3.0 x16, то он работает в режиме x16. Если же используются и слот PCI Express 3.0 x16, и слот ROG DIMM.2, то они работают в режиме x8.

Слот PCI Express 3.0 x4 реализован на базе четырех чипсетных линий PCIe 3.0.

Два разъем M.2 на плате, которые предназначены для установки SSD-накопителей, также реализованы на базе чипсетных линий PCIe 3.0.

Оба разъема M.2 поддерживают устройства c интерфейсом только PCIe 3.0 x4 и позволяют устанавливать накопители типоразмера 2230/2242/2260/2280. Для накопителей, устанавливаемых в эти разъемы, предусмотрен радиатор.

Видеоразъемы

Поскольку процессоры Intel Core 8-го и 9-го поколений имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход HDMI 1.4.

SATA-порты

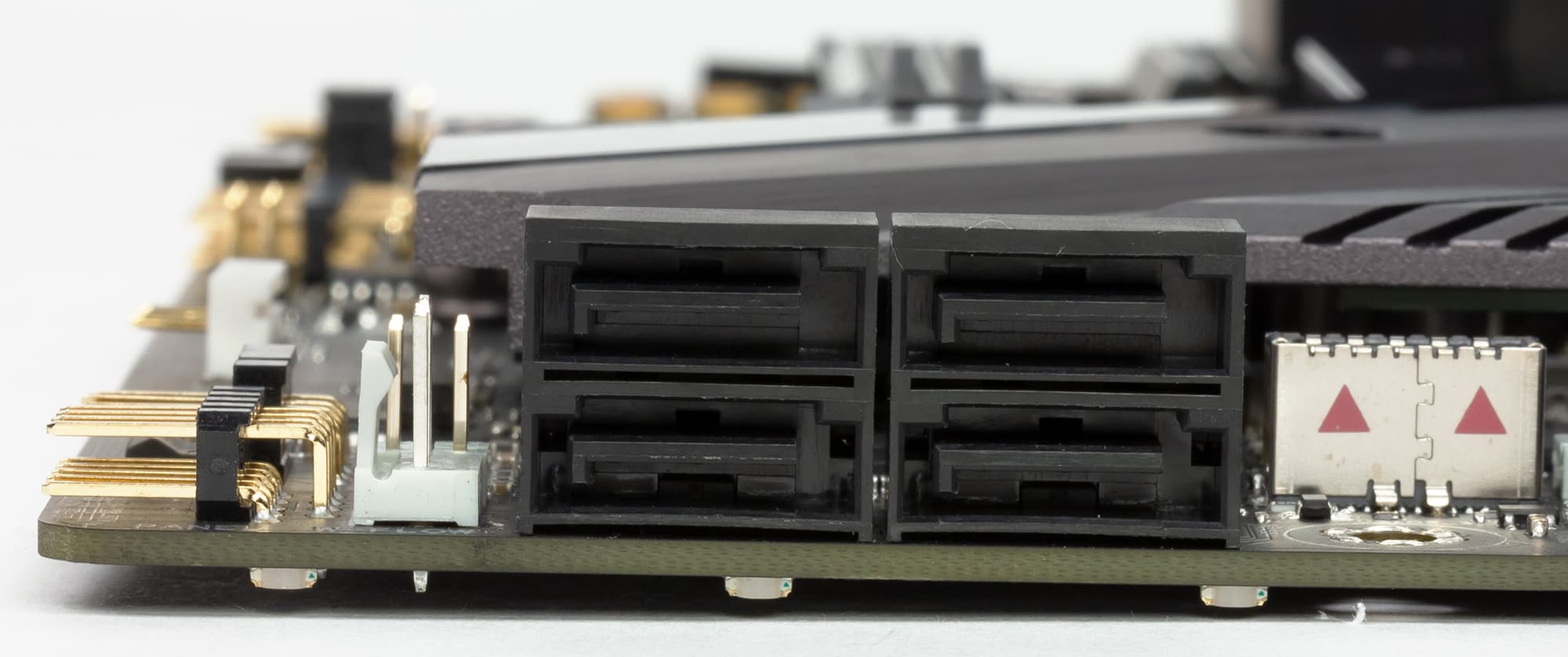

Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z390 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и шесть портов USB 3.1. Забегая вперед, отметим, что в спецификации на сайте и в руководстве пользователя есть опечатка относительно портов USB, так что ориентироваться на эти спецификации не стоит.

Порты USB 2.0 и USB 3.1 реализованы через чипсет Intel Z390. Два порта USB 2.0 и четыре порта USB 3.1 выведены на заднюю панель платы. Среди портов USB 3.1 три имеют разъем Type-A и один — разъем Type-C. Для подключения еще четырех портов USB 2.0 на плате имеется две колодки. Кроме того, на плате есть разъем вертикального типа для подключения одного фронтального порта USB 3.1 Type-С или двух портов USB 3.1 Type-A.

Четыре порта USB 3.0 реализованы через чипсет Intel Z390. Два из них выведены на заднюю панель платы, а для подключения еще двух портов предусмотрена соответствующая колодка.

Далее, на плате имеется двухпортовый контроллер USB 3.0 — ASMedia ASM1042A, через который реализованы еще два порта USB 3.0, выведенные на заднюю панель платы. Контроллер ASMedia ASM1042A подключен к чипсету одной линией PCIe.

Сетевой интерфейс

Для подключения к сети на плате ROG Maximus XI Gene имеется традиционный гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

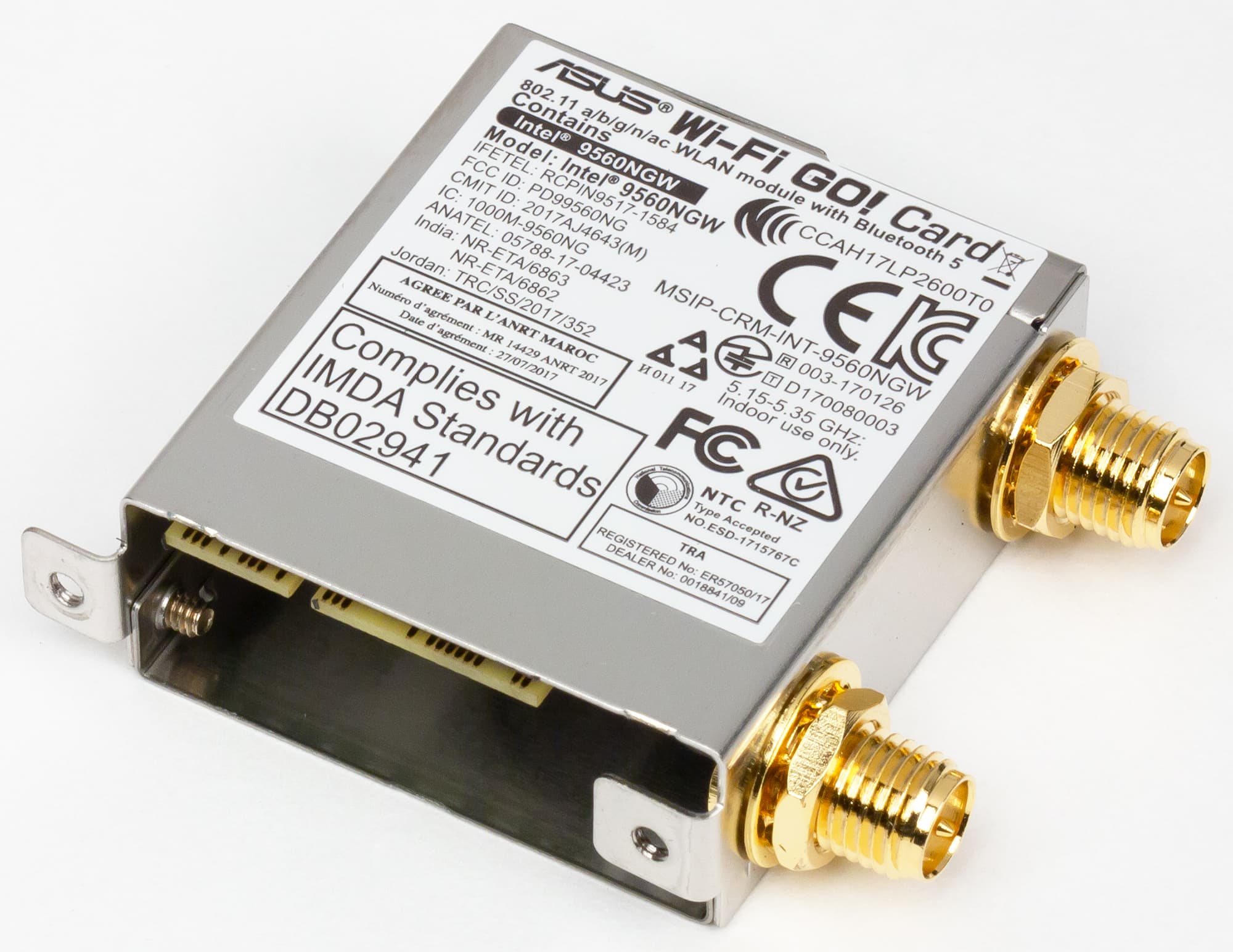

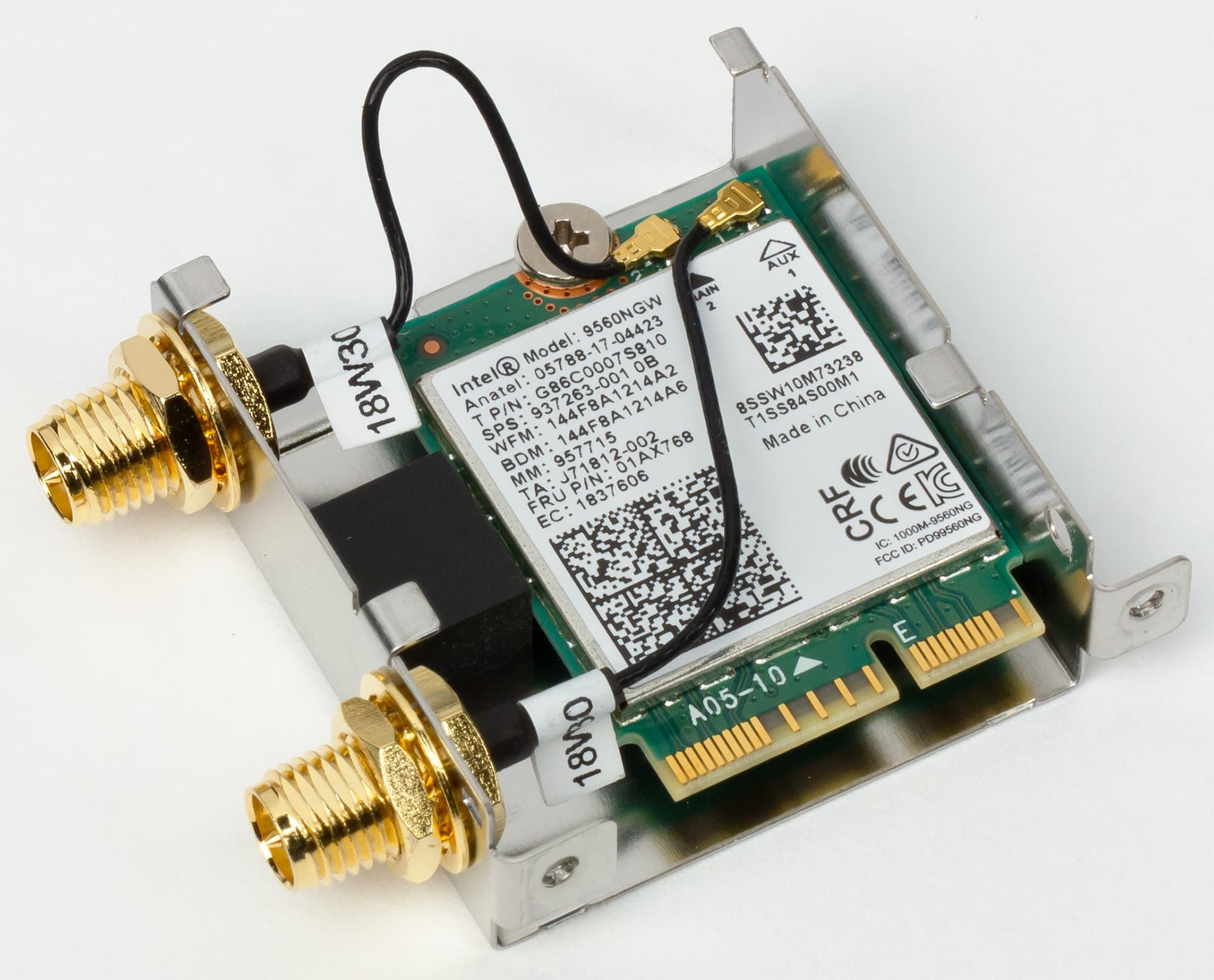

Кроме того, в специальный разъем M.2 (ключ E-типа) на плате установлен Wi-Fi-контроллер Intel Wireless-AC 9560, который использует чипсетный интерфейс CNVi. Напомним, что интерфейс CNVi (Connectivity Integration) обеспечивает работу соединений Wi-Fi (802.11ac, до 1733 Мбит/с) и Bluetooth 5.0. Однако контроллер CNVi — это не полноценный сетевой контроллер, а MAC-контроллер. Для создания полноценного контроллера нужна еще карта — например, Intel Wireless-AC 9560, как в данном случае, — которая поддерживает интерфейс CNVi.

Как это работает

Напомним, что в чипсете Intel Z390 имеется 30 HSIO-портов, из которых может быть до 24 портов PCIe 3.0, до 6 портов SATA 6 Гбит/с и до 10 портов USB 3.0/3.1, причем всего может быть не более 14 портов USB 3.1/3.0/2.0.

Через чипсетные порты PCIe на плате реализованы: слот PCI Express 3.0 x4, два разъема M.2, один сетевой контроллер (для Wi-Fi-контроллера не требуется порт PCIe 3.0), а также к порту PCIe подключен контроллер ASMedia ASM1042A. Все это в совокупности требует 14 портов PCIe 3.0. На плате есть еще четыре порта SATA, четыре порта USB 3.0 и пять портов USB 3.1, что в совокупности дает еще 13 HSIO-портов. То есть всего получается 27 HSIO-портов, то есть даже меньше, чем поддерживает чипсет.

Осталось проверить лишь количество USB-портов, которое немного не сходится. Напомним, что всего чипсет Intel Z390 поддерживает не более 14 USB-портов, причем не более 10 портов USB 3.0/3.1, из которых до 6 портов могут быть портами USB 3.1. На плате ROG Maximus XI Gene заявлено 16 портов USB: 6 USB 3.1, 4 USB 3.0 и 6 USB 2.0. (Напомним, что еще два порта USB 3.0 реализованы через контроллер ASMedia ASM1042A.) Нехватка USB-портов решается за счет использования хаба USB 2.0 — Genesys Logic GL852G, который превращает один порт USB 2.0 в четыре.

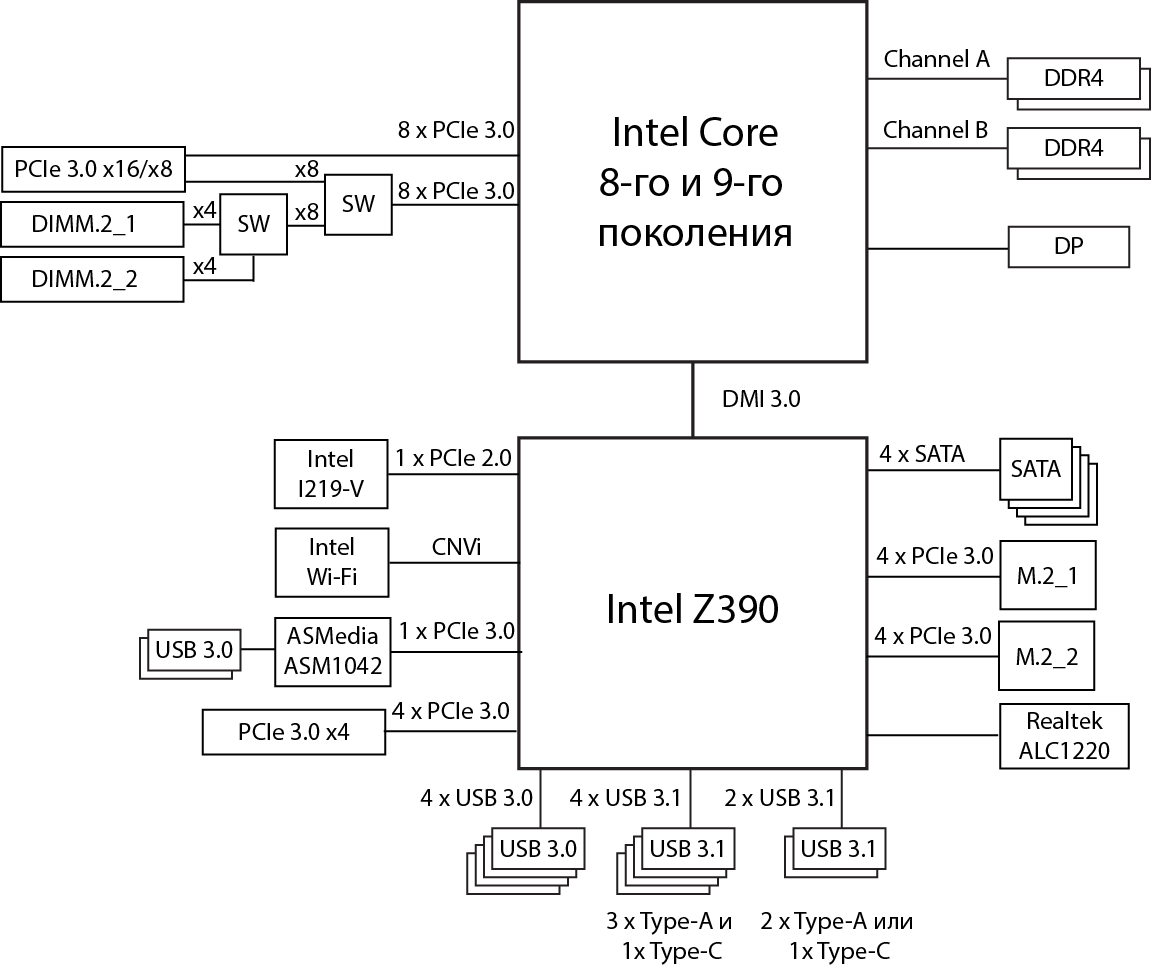

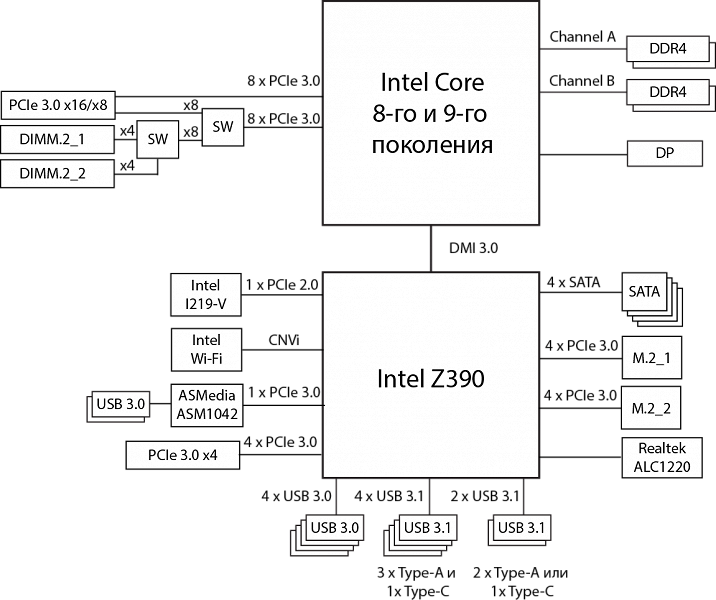

Блок-схема платы ROG Maximus XI Gene приведена далее.

Дополнительные особенности

Поскольку плата ROG Maximus XI Gene относится к топовому сегменту ROG, на ней реализовано большое количество различных дополнительных функций.

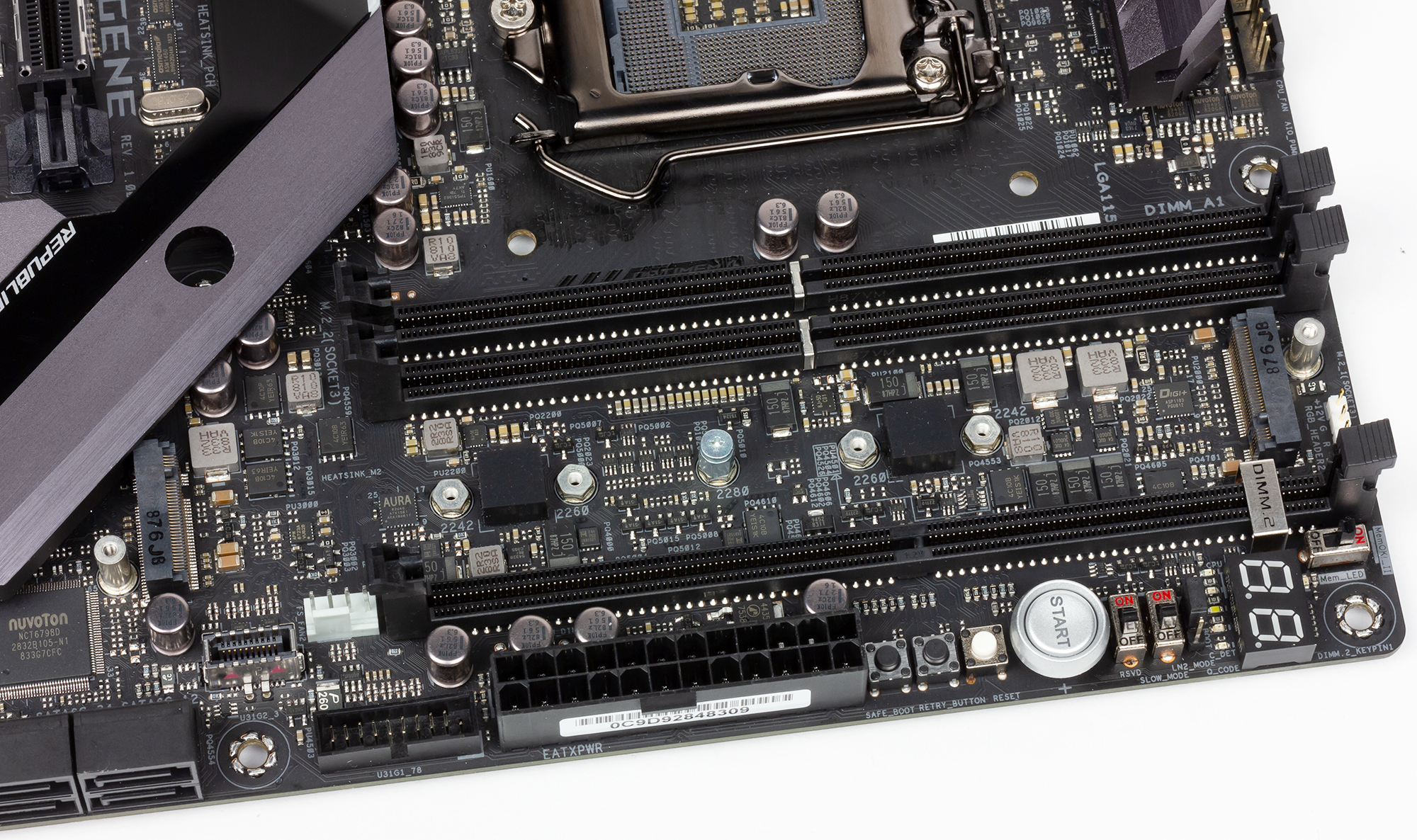

Начнем с того, что на текстолите есть кнопки включения и перезагрузки и даже кнопка Retry Button, которая используется при разгоне системы. Также есть кнопка Safe Boot и и индикатор POST-кодов.

Как и на всех новых платах Asus, кнопку MemOK! заменил переключатель MemOK! II.

В случае экстремального разгона системы с использованием жидкого азота могут пригодиться переключатели Slow Mode и Pause, а также перемычка LN2 Mode.

Есть еще 2 перемычки: 80_Light и MB_Light_Bar. Перемычка 80_Light позволяет включать/выключать диагностические индикаторы Q-Code на плате, а перемычка MB_Light_Bar позволяет отключать заднюю подсветку платы.

На плате ROG Maximus XI Gene множество светодиодных диагностических индикаторов. Помимо привычных индикаторов Q-Code (CPU, DRAM, VGA, Boot), есть индикатор обнаружения конденсата C_Det.

Кроме того, есть и панель контактных точек для измерения напряжений в различных узлах, что используется при разгоне системы.

Из нововведений можно отметить наличие специального разъема Node для подключения совместимого блока питания (на сайте Asus можно найти список таких БП), что позволяет контролировать скорость вращения вентилятора блока питания, входные и выходные напряжения.

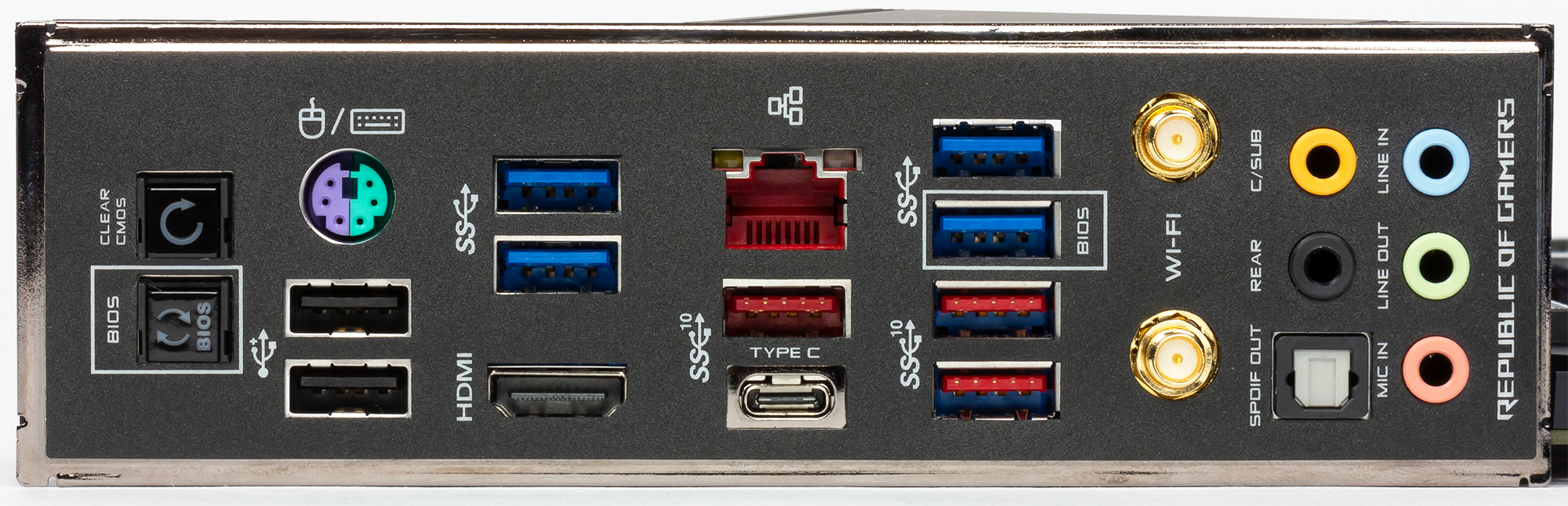

На задней панели разъемов предусмотрена кнопка для сброса настроек BIOS, а также кнопка USB BIOS Flashback, которая, совместно с выделенным портом USB 3.0, позволяет обновлять BIOS без загрузки системы.

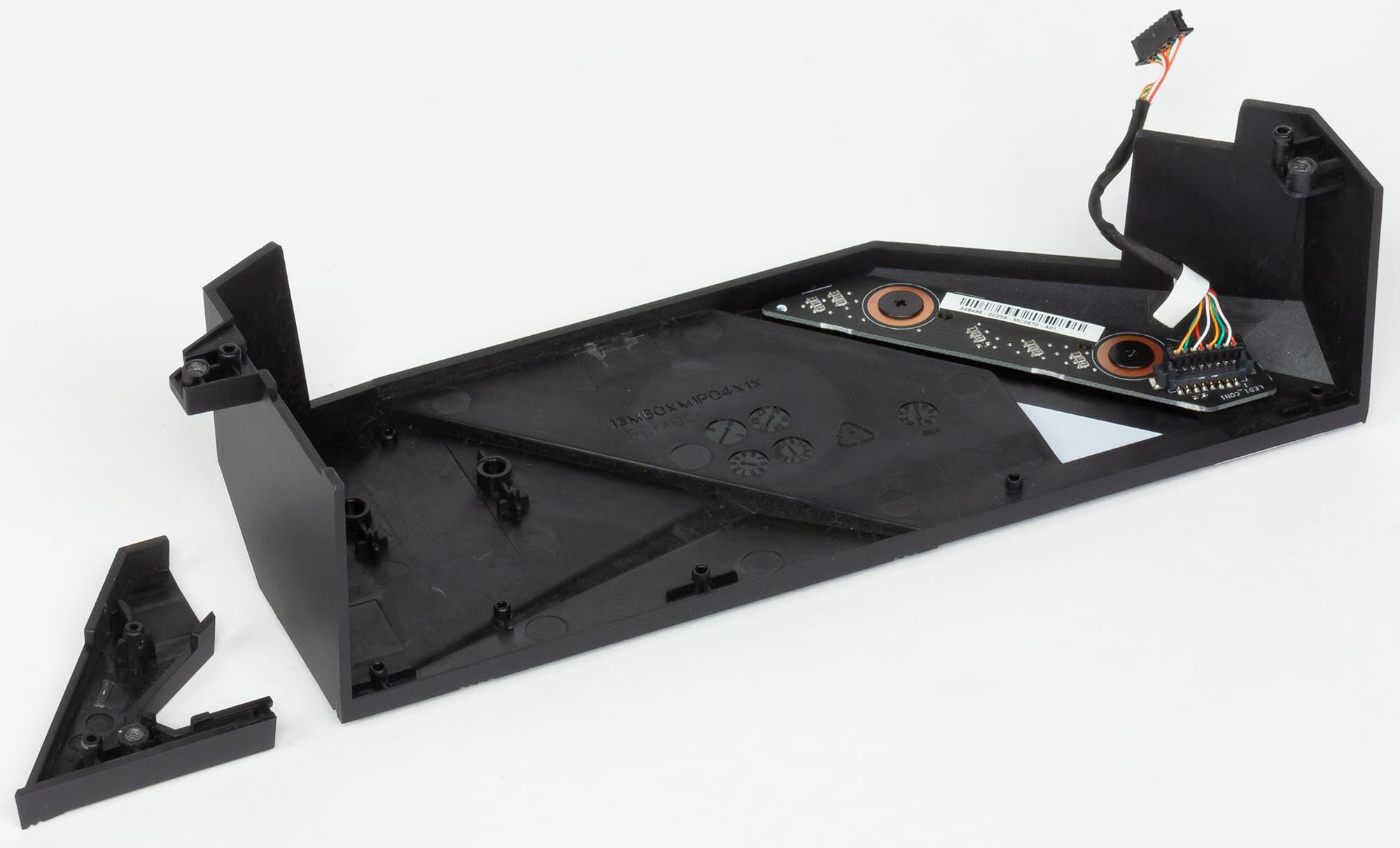

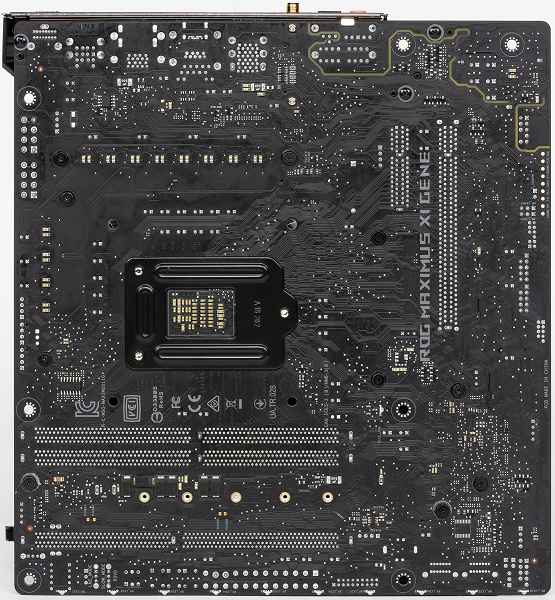

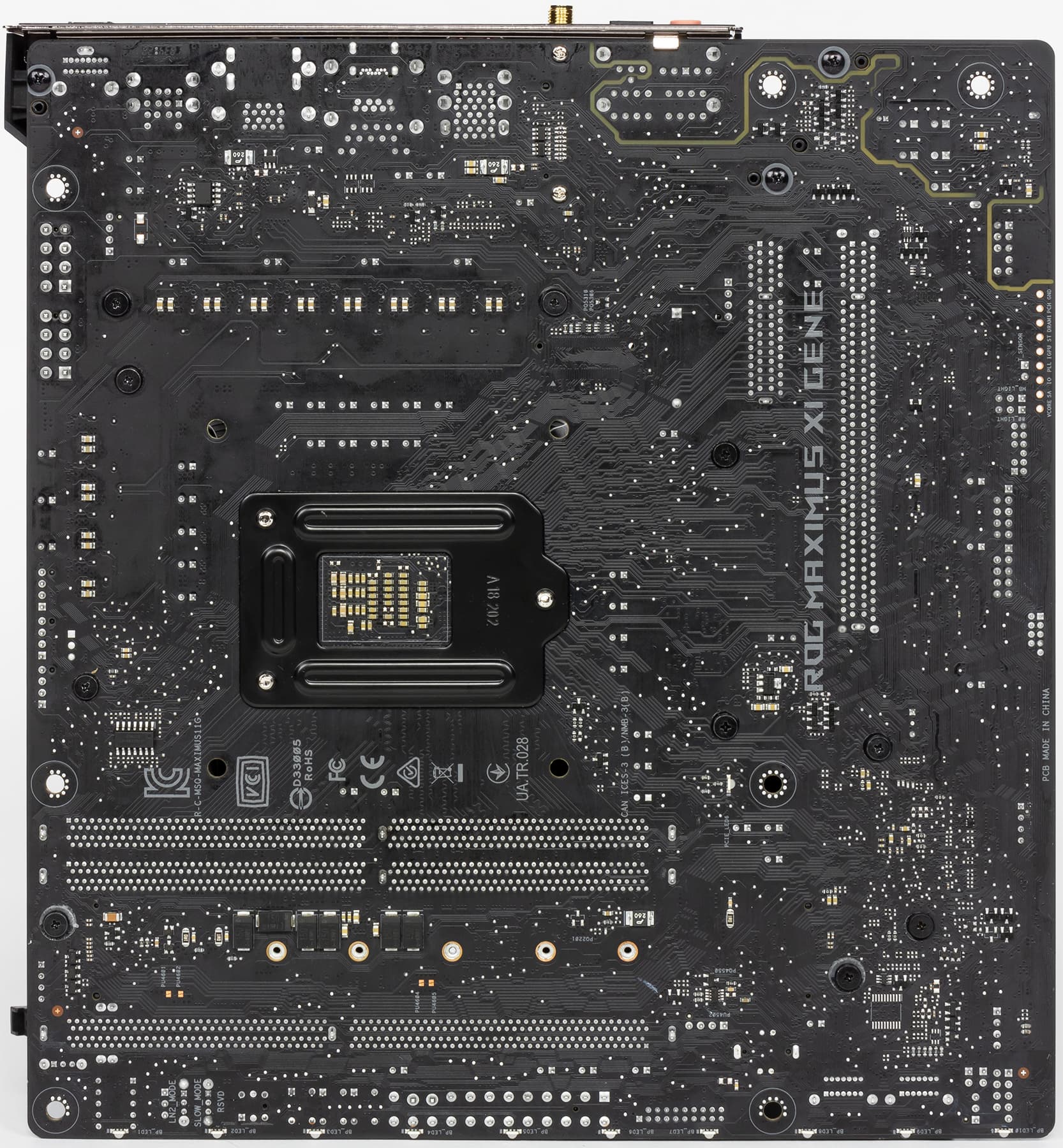

Еще одна особенность — реализация RGB-подсветки. Здесь подсвечивается радиатор чипсета и кожух на задней панели разъемов. Кроме того, на обратной стороне платы также расположены светодиоды, которые создают заднюю подсветку. Естественно, подсветкой можно управлять с использованием утилиты Aura Sync. Можно задавать цвет подсветки и различные цветовые эффекты.

Для тех, кому этого мало, на плате есть два четырехконтактных (12V/G/R/B) разъема для подключения обычных светодиодных лент, а также два трехконтактных разъема для подключения адресуемых (цифровых) светодиодных лент.

Система питания

Как и большинство плат, модель ROG Maximus XI Gene имеет 24-контактный и 8-контактный разъемы для подключения блока питания. Здесь дополнительно есть еще один 8-контактный разъем EPS12V.

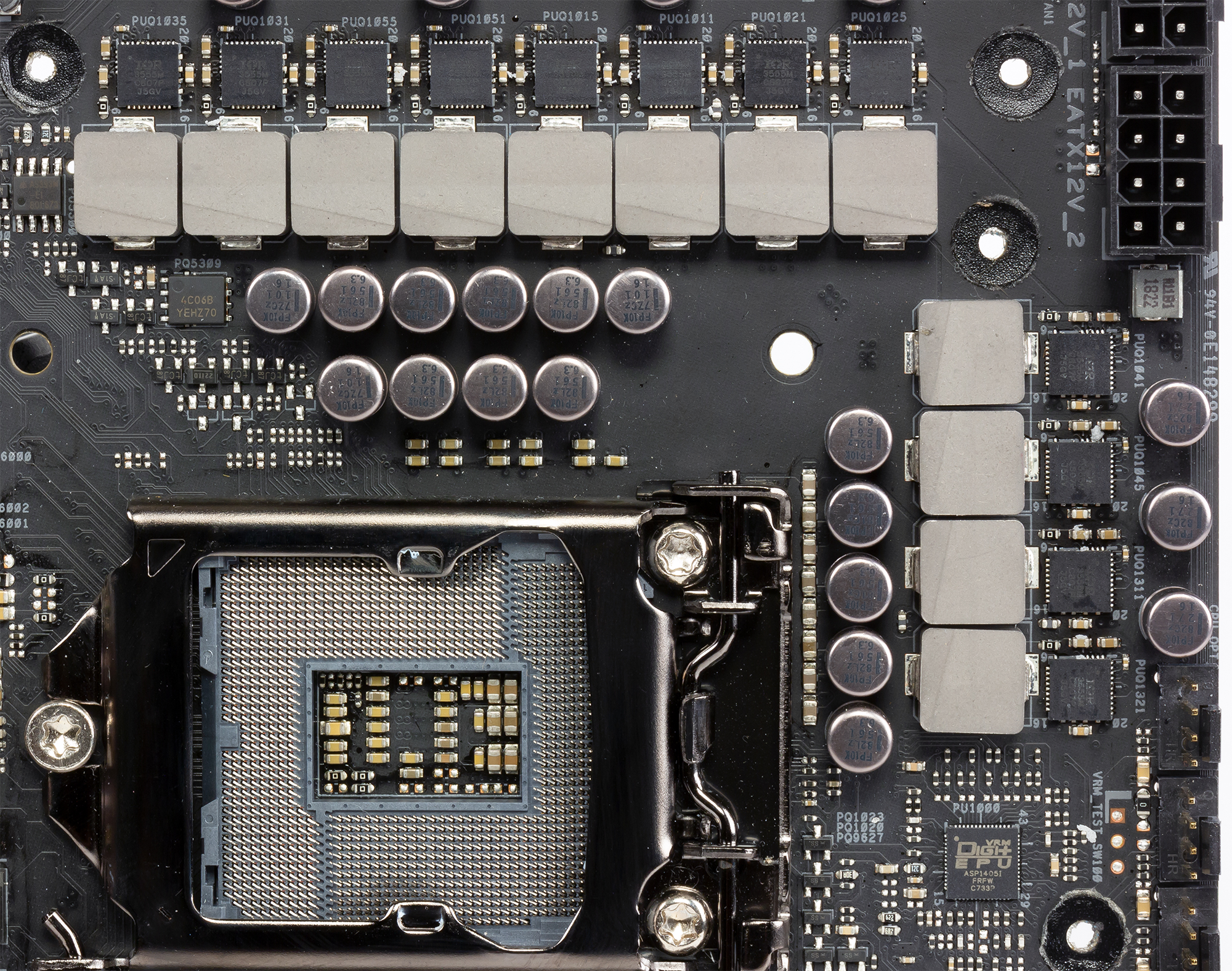

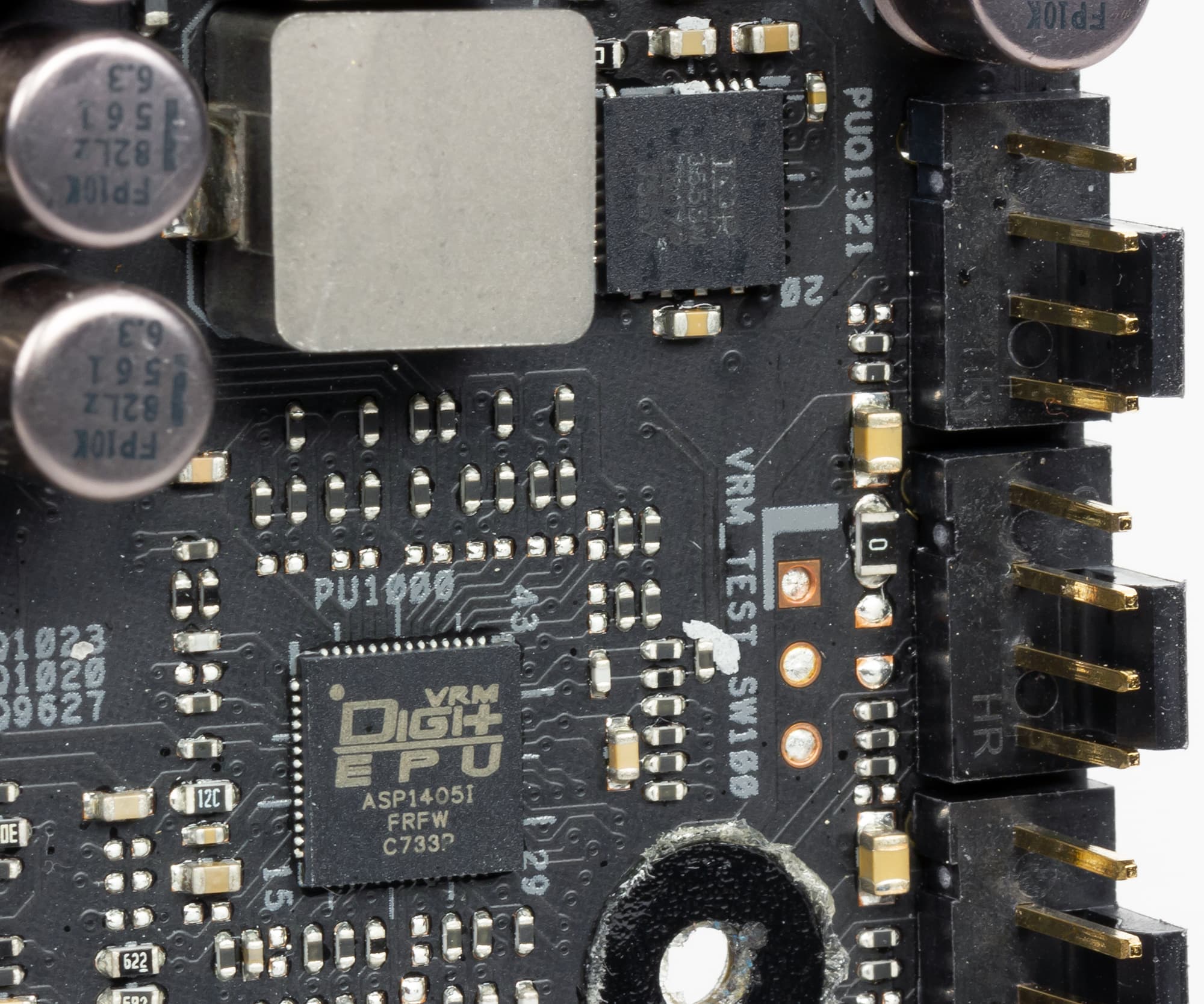

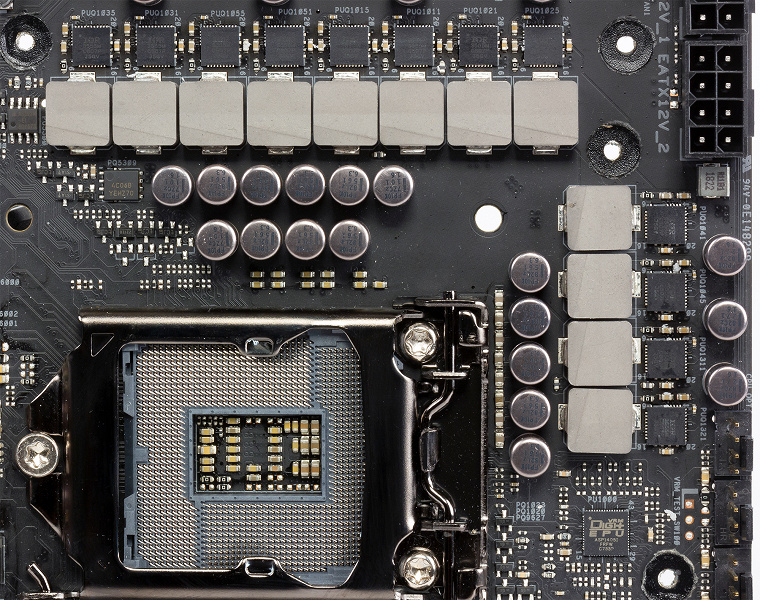

Регулятор напряжения питания процессора на плате является 10-канальным и управляется контроллером с маркировкой ASP1405. В каждом канале питания используется по одному чипу IR3555M (International Rectifier), который объединяет в себе два MOSFET-транзистора (High и Low), а также MOSFET-драйвер.

Система охлаждения

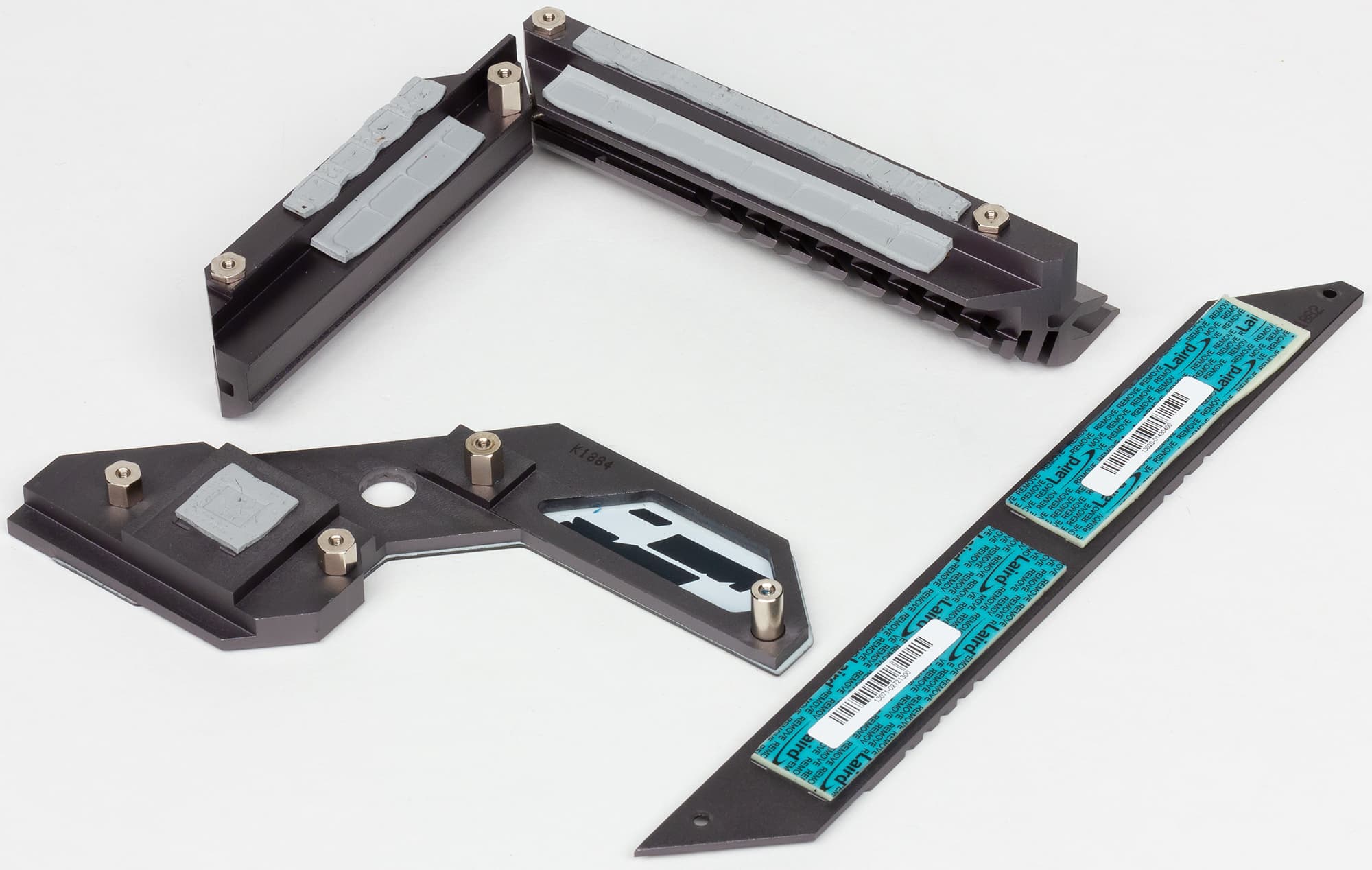

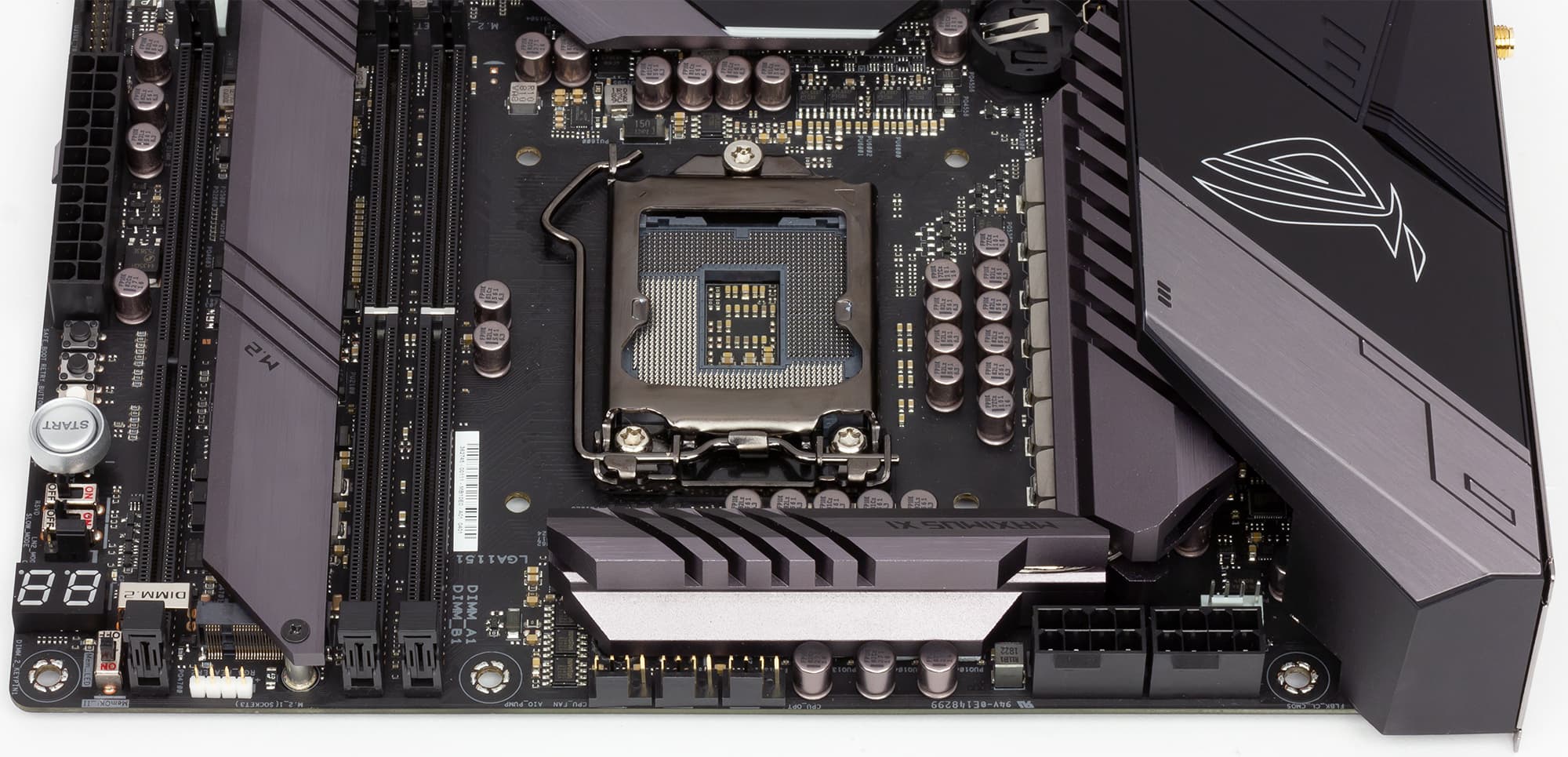

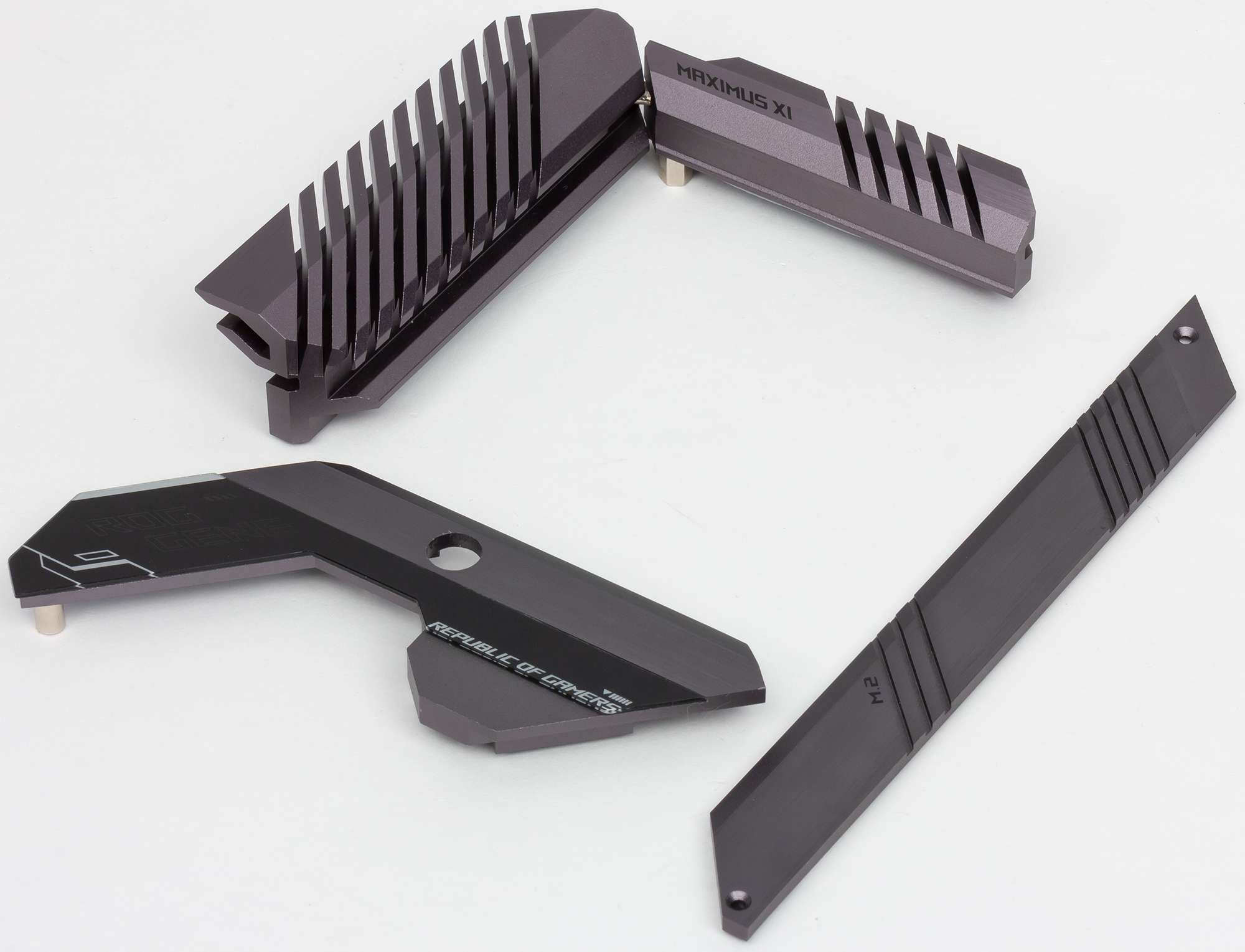

Система охлаждения платы ROG Maximus XI Gene состоит из нескольких радиаторов. Два радиатора, связанные тепловой трубкой, расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.

Кроме того, имеется радиатор для двух SSD-накопителей, устанавливаемых в разъемы M.2.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено семь четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще три — для дополнительных корпусных вентиляторов, еще два — для системы водяного охлаждения.

Кроме того, имеется разъем для подключения термодатчика (в комплект не входит).

Аудиоподсистема

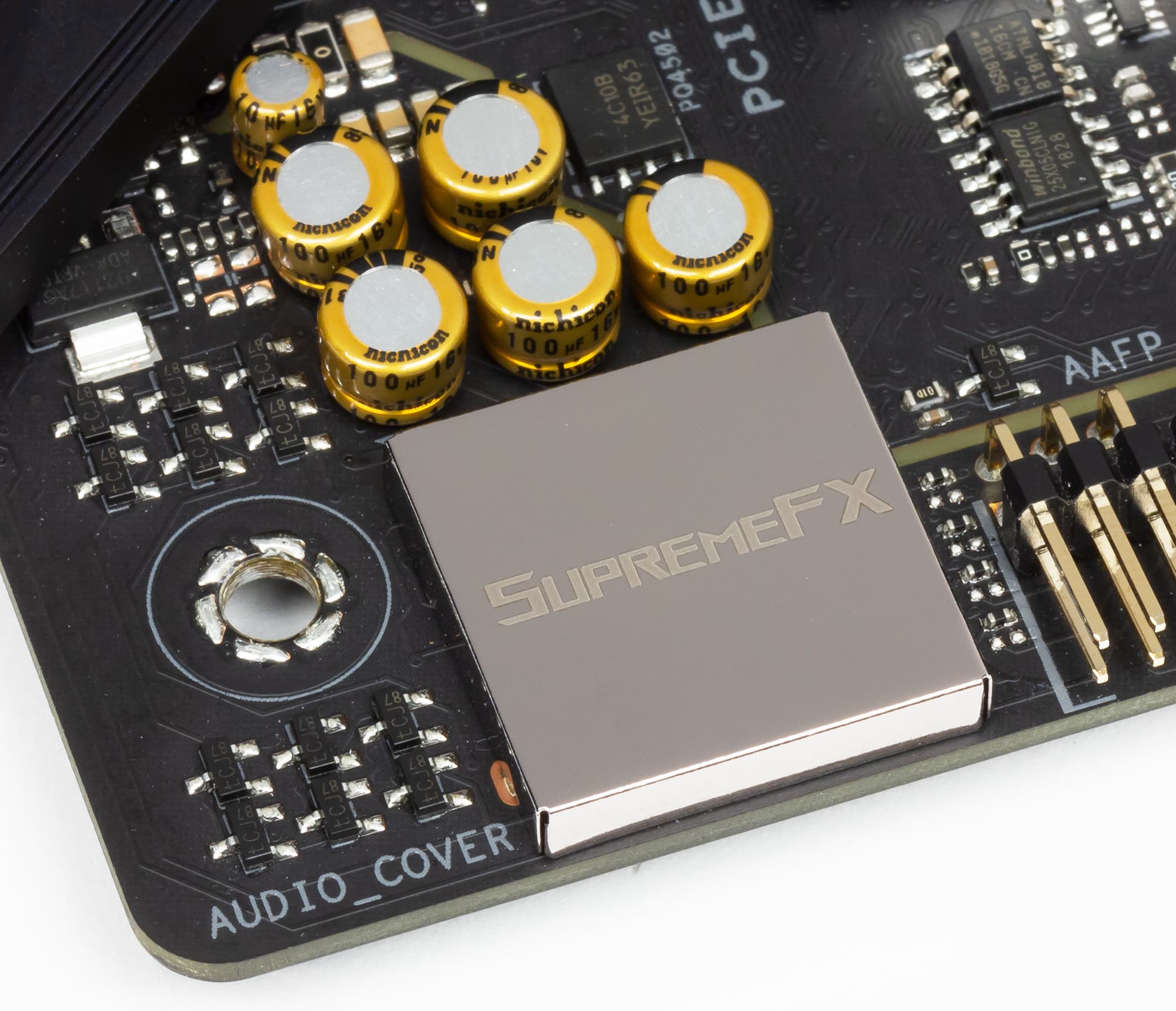

Аудиоподсистема платы ROG Maximus XI Gene, как и всех плат серии ROG Maximus XI, основана на кодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

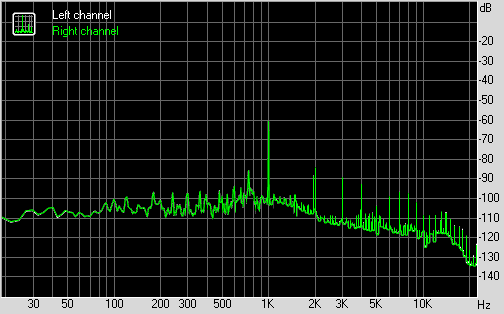

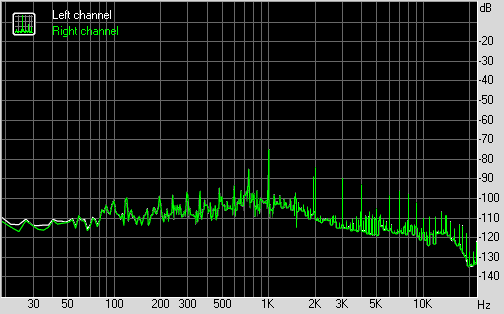

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате ROG Maximus XI Gene получил оценку «Хорошо».


Полный отчет с результатами тестирования в программе RMAA 6.3.0

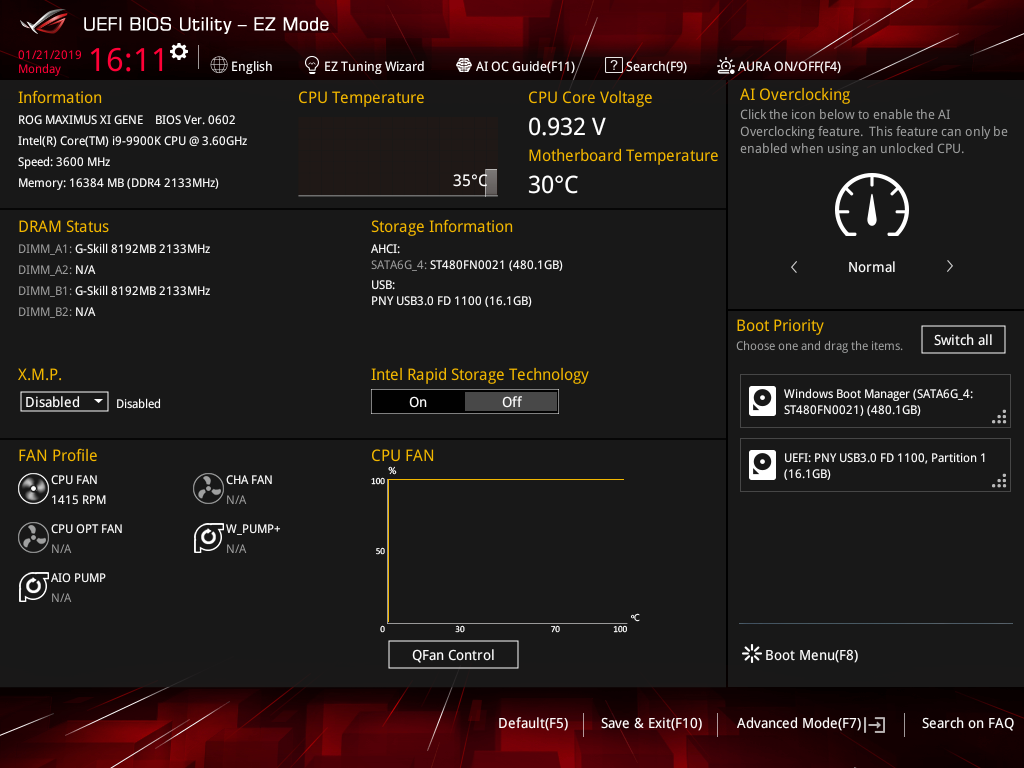

UEFI BIOS

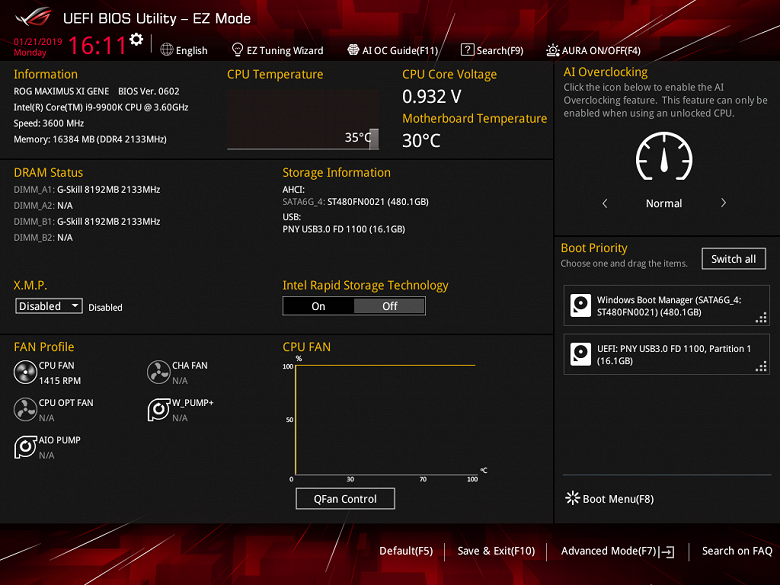

UEFI BIOS всех плат серии Asus ROG Maximus XI имеет одинаковый интерфейс и практически одинаковые возможности по настройке. Мы уже рассматривали плату ROG Maximus XI Hero с подробным описанием возможностей UEFI BIOS, и повторяться просто нет смысла, у ROG Maximus XI Gene все то же самое.

Выводы

В целом, как и любая другая модель семейства Maximus XI, ROG Maximus XI Gene — это отличная плата, которая предлагает пользователю базовую функциональность чипсета Intel Z390, множество фирменных технологий Asus и эксклюзивные функции Asus ROG.

Данная плата, несмотря на свои компактные размеры (форм-фактор microATX), позволяет создавать очень производительные игровые решения с мощной подсистемой хранения данных (четыре слота M.2 и четыре порта SATA). Слотов памяти здесь всего два, но плата поддерживает до 64 ГБ DDR4. Кроме того, плата предлагает широкие возможности по разгону системы, включая и специфические функции, которые используются при экстремальном разгоне с жидким азотом. Есть тут и моддинговая подсветка. Одним словом, есть все, что только может потребоваться. Единственное ограничение: на плату можно установить только одну видеокарту.

Розничная стоимость Asus ROG Maximus XI Gene составляет порядка 25 тысяч рублей. Для платы серии ROG Maximus XI это немного, поскольку речь идет о премиальном сегменте ROG и о компактной плате с полноценной функциональностью. На наш взгляд, плата вполне заслуживает редакционной награды «Original Design».

28 февраля 2019 Г.
