Обзор материнской платы Asus ROG Maximus XI Hero (Wi-Fi) на чипсете Intel Z390

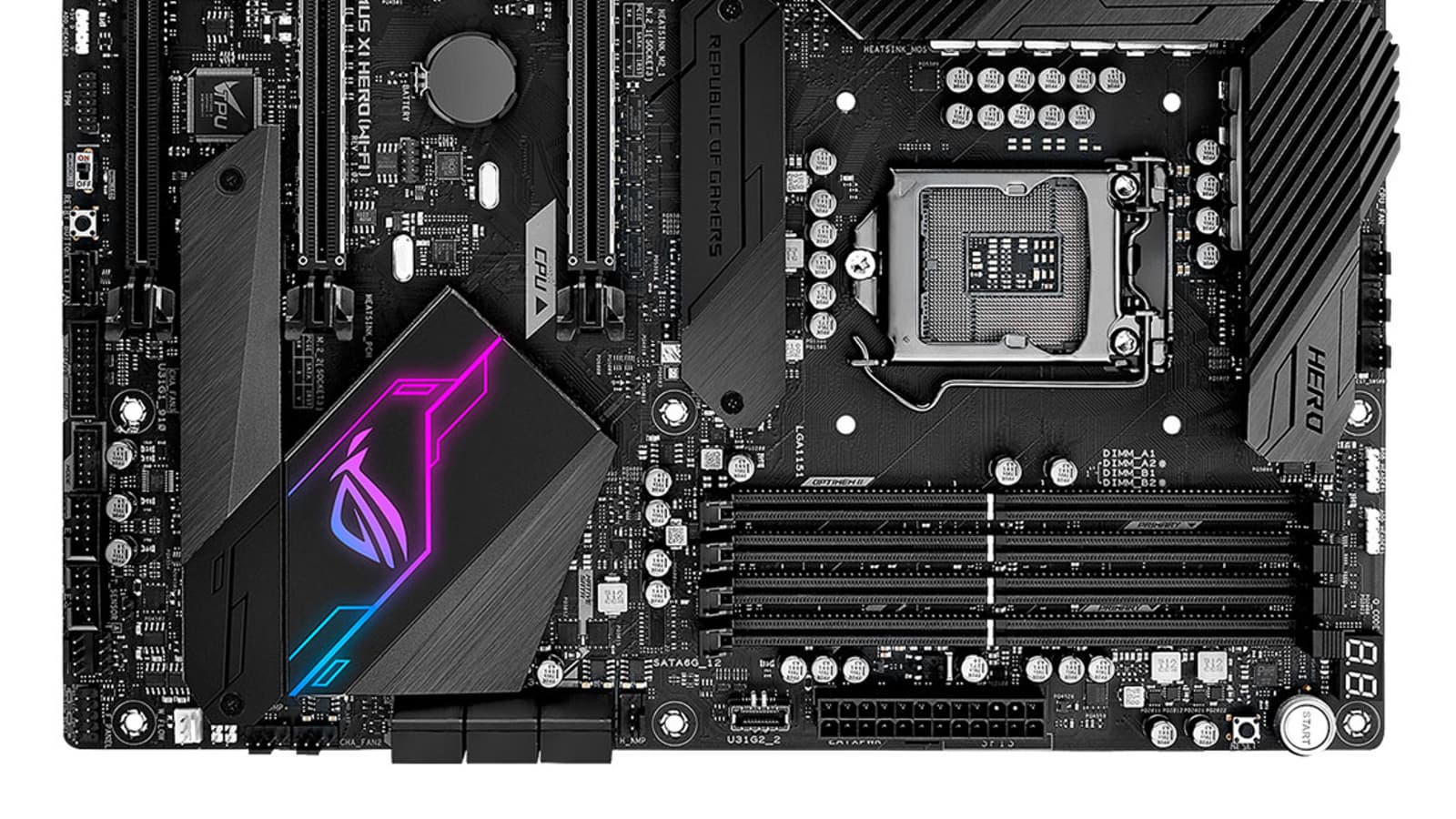

В этом обзоре мы рассмотрим горячую новинку — материнскую плату Asus ROG Maximus XI Hero (Wi-Fi) на чипсете Intel Z390. Напомним, что, согласно правилам наименования плат Asus, Maximus XI в названии указывает на тот факт, что плата относится к игровой серии ROG и основана на чипсете Intel Z390.

Комплектация и упаковка

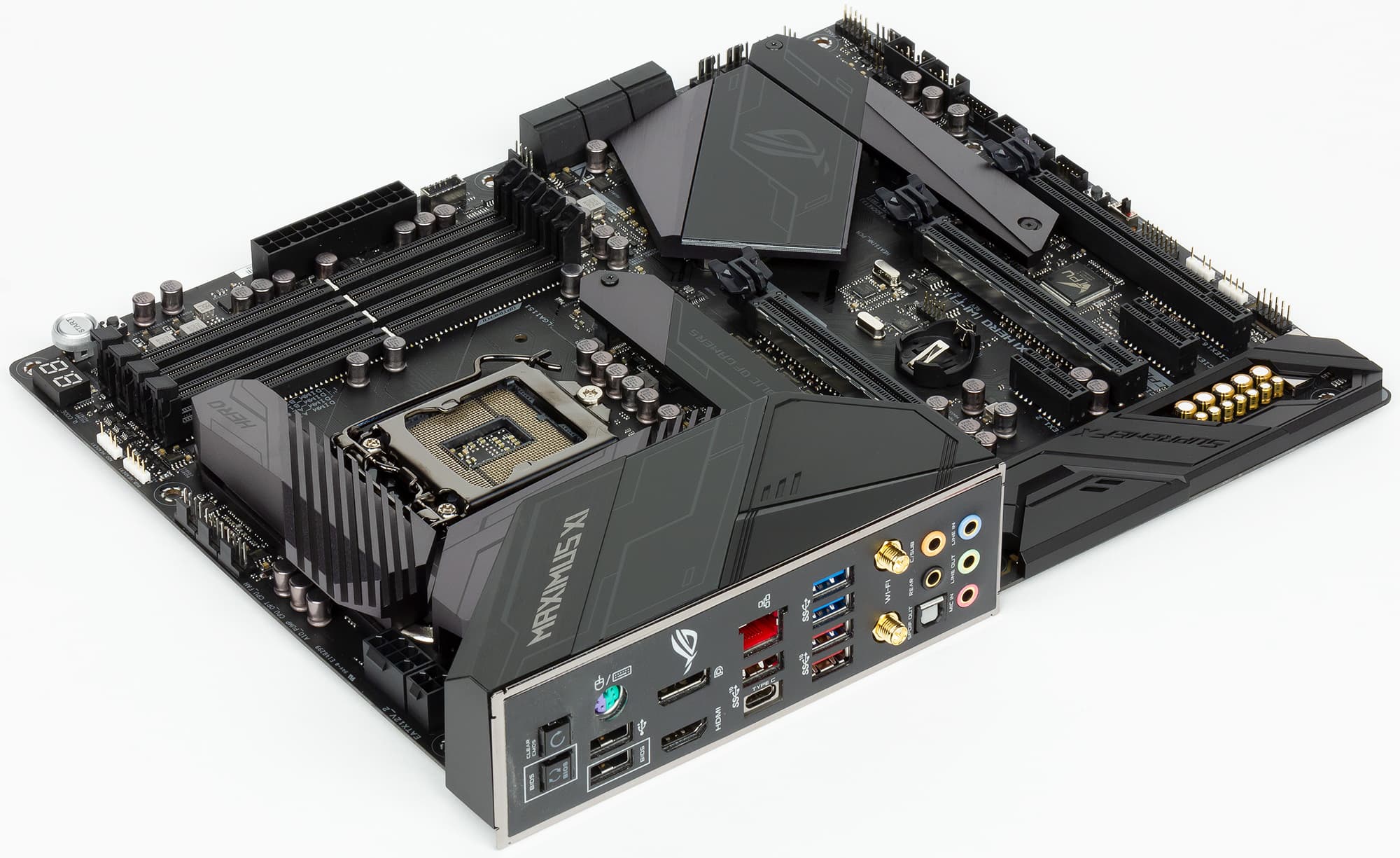

Плата Asus ROG Maximus XI Hero (Wi-Fi) поставляется в средней по размере коробке, оформленной в стандартном для серии ROG стиле.

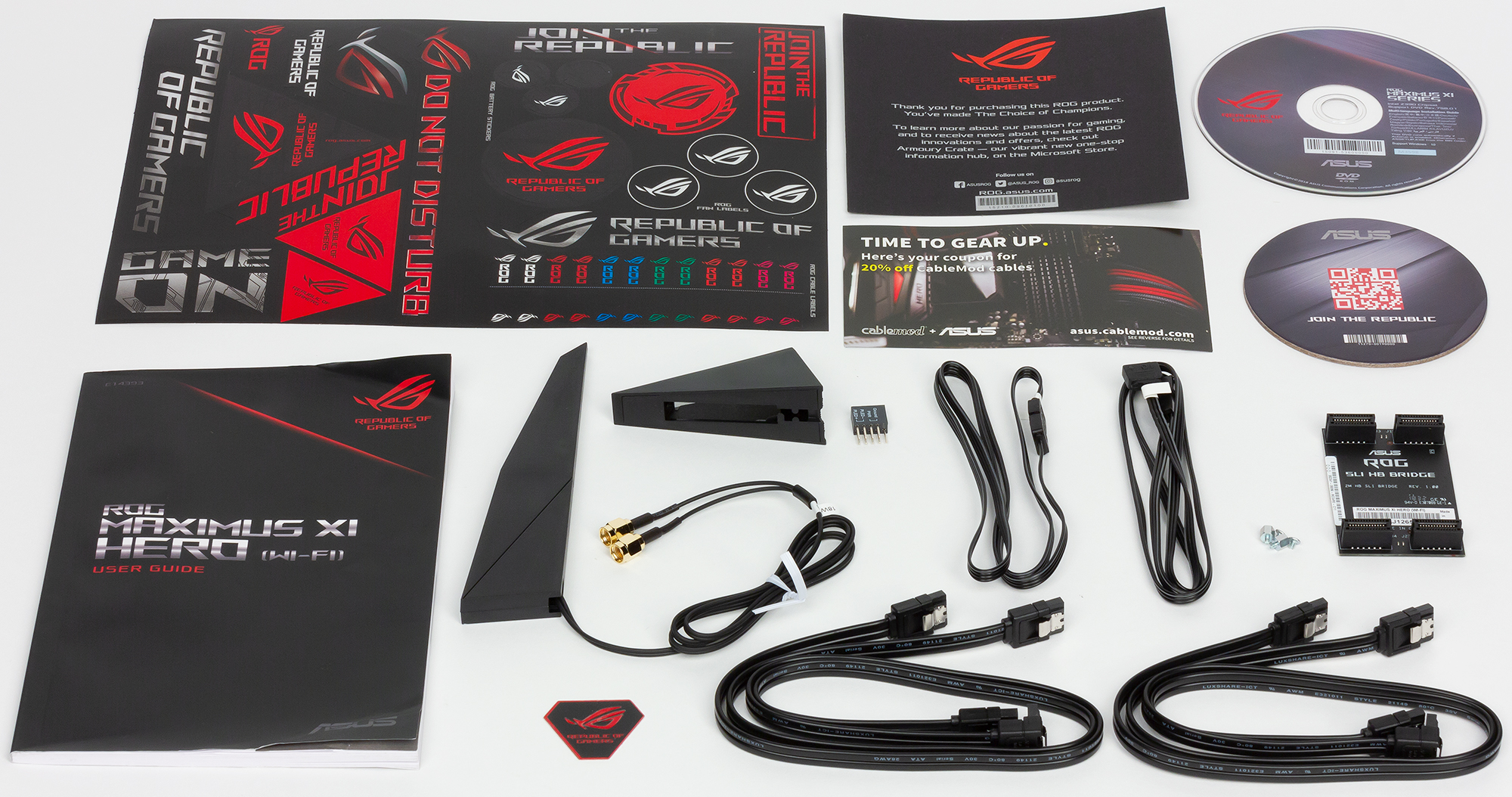

Комплект поставки включает четыре SATA-кабеля (все разъемы с защелками, два кабеля с угловым разъемом с одной стороны), руководство пользователя, DVD-диск с программным обеспечением и драйверами, мостик SLI на две видеокарты, антенну встроенного Wi-Fi-модуля, кабели-переходники для подключения светодиодных лент и, конечно же, различные стикеры в большом изобилии.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Maximus XI Hero (Wi-Fi) приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения, Intel Core 9-го поколения
Процессорный разъем LGA1151
Чипсет Intel Z390
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel i219-V
1 × Intel Wireless-AC 9560 (Intel CNVi) 802.11a/b/g/n/ac + Bluetooth 5.0
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
3 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 3 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 вертикального типа
4 × USB 3.0 (Type-A)
6 × USB 2.0

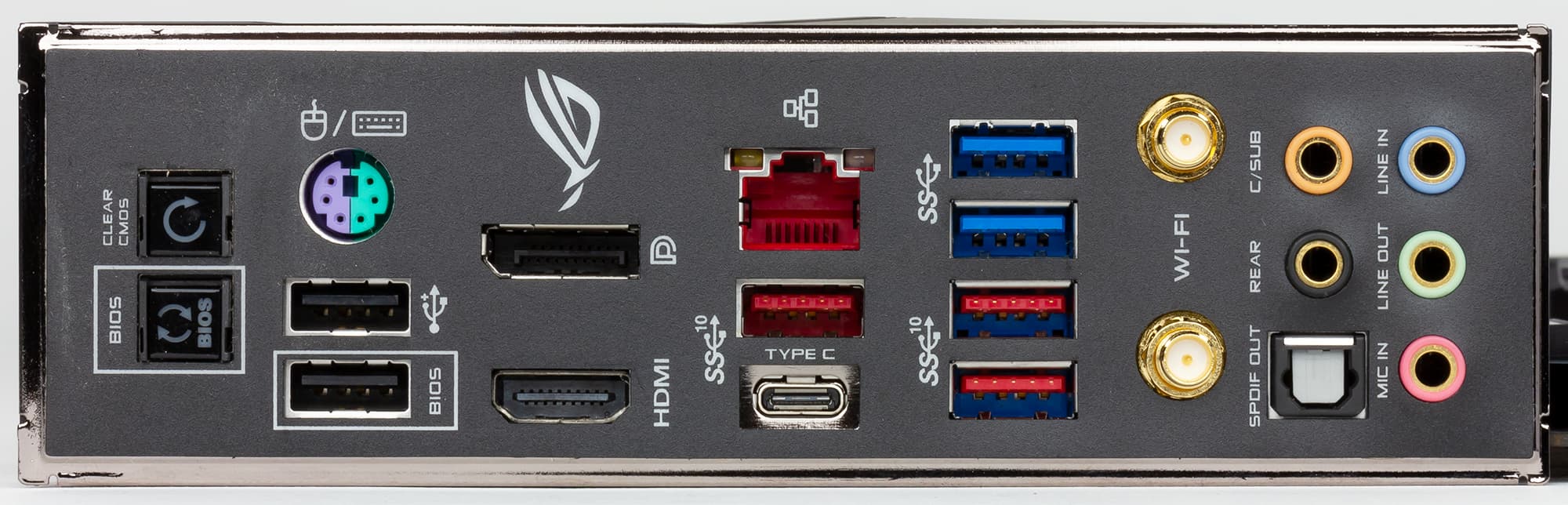

Разъемы на задней панели 1 × HDMI
1 × DisplayPort
1 × USB 3.1 (Type-C)
3 × USB 3.1 (Type-A)
2 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
2 разъема для подключения антенны
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
8 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения платы Asus Extension Fan
1 вертикальный разъем для подключения фронтальных портов USB 3.1
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения термодатчика
2 разъема для подключения неадресуемой RGB-ленты
2 разъема для подключения адресуемой RGB-ленты
Форм-фактор ATX (305×244 мм)
Средняя цена
Розничные предложения

Форм-фактор

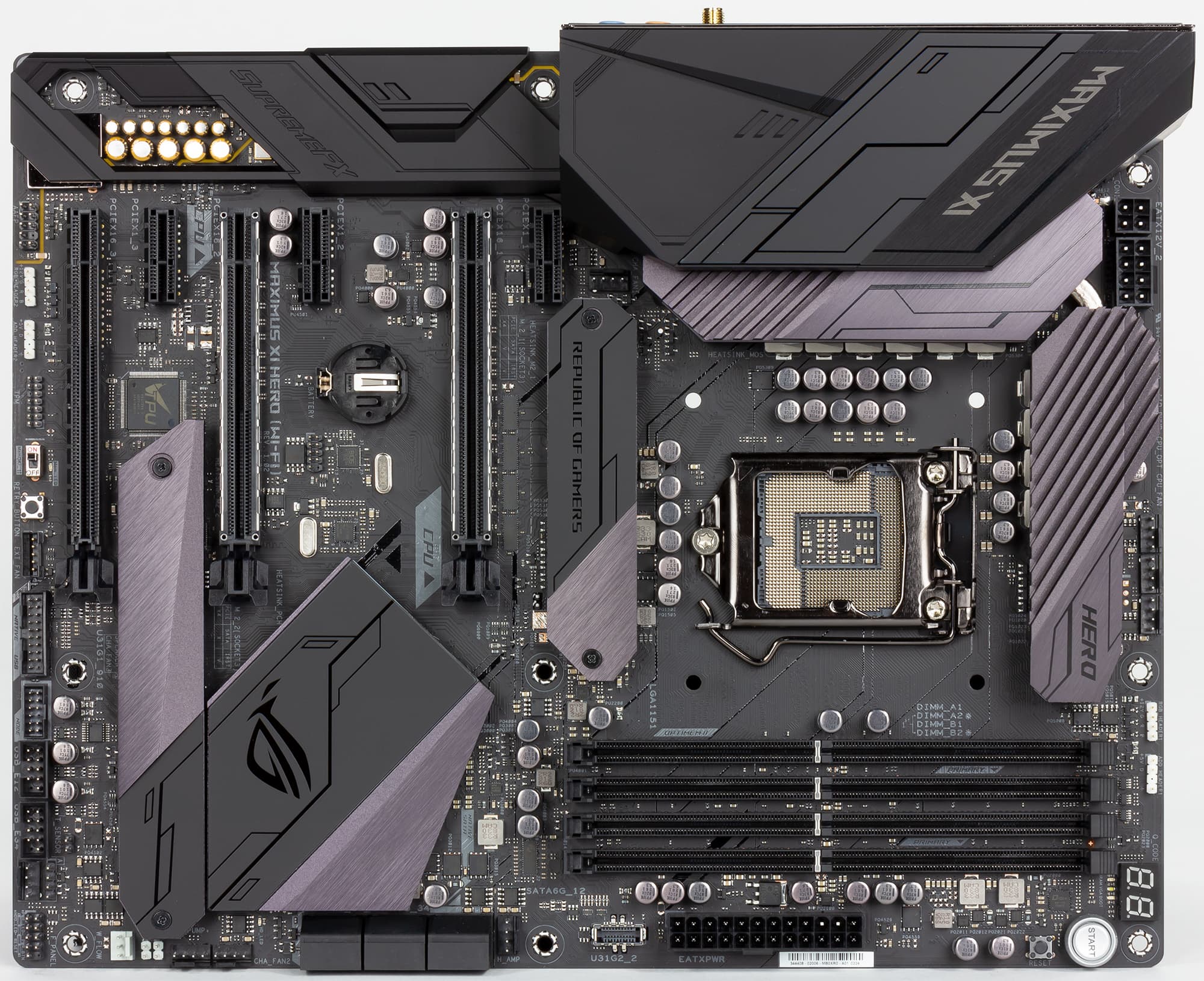

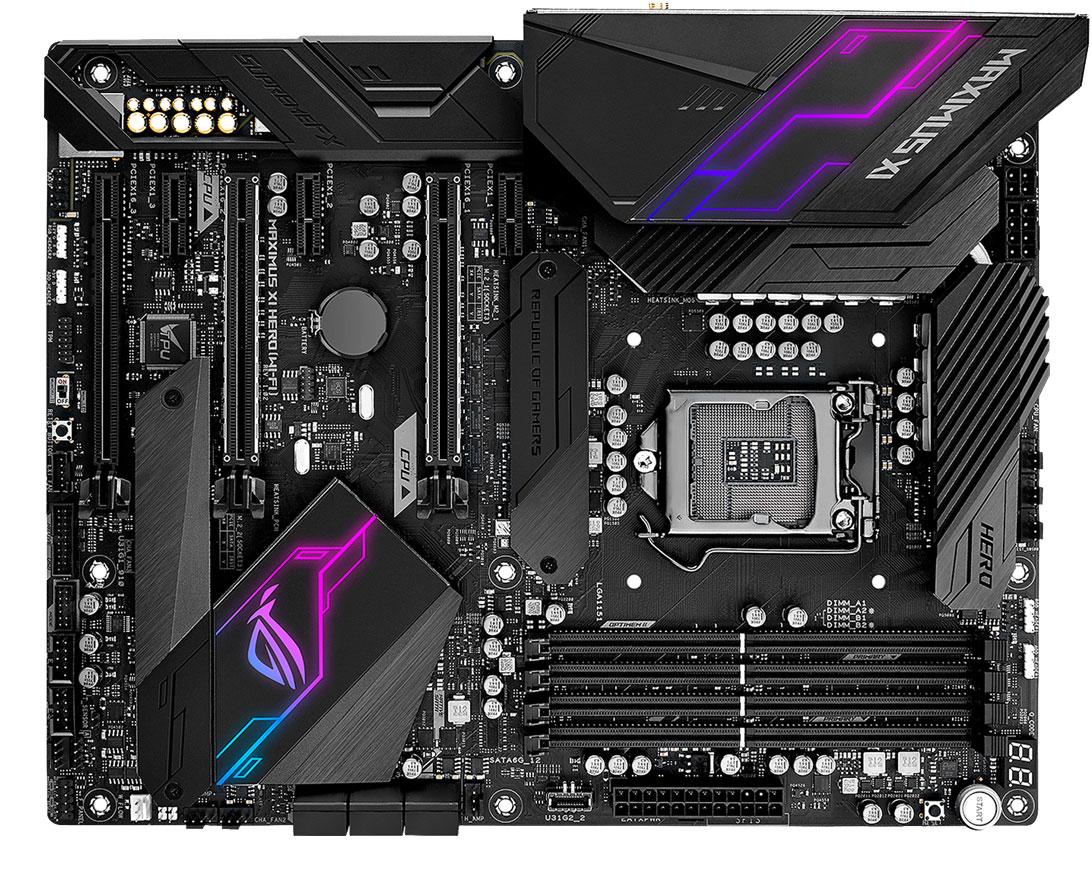

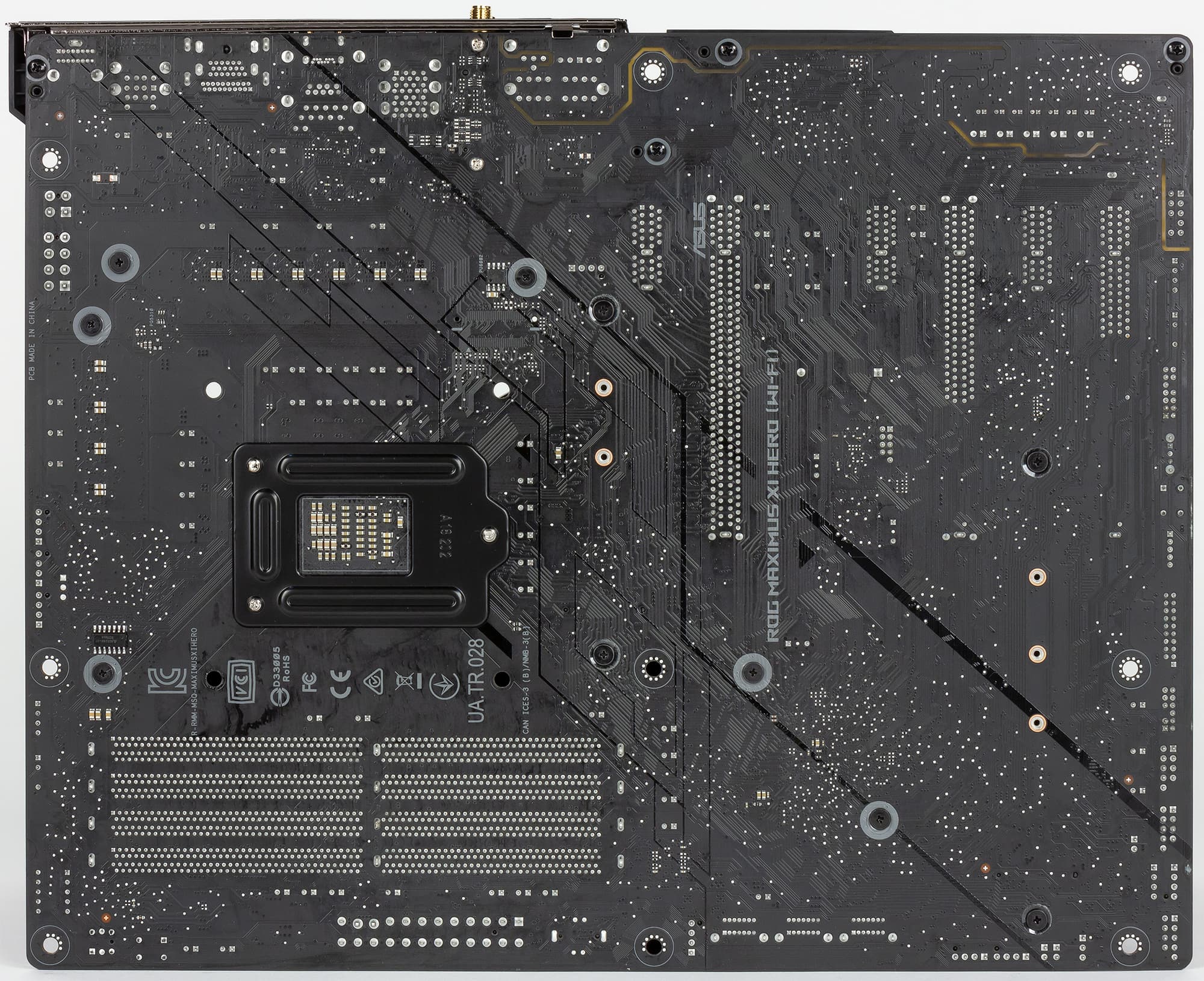

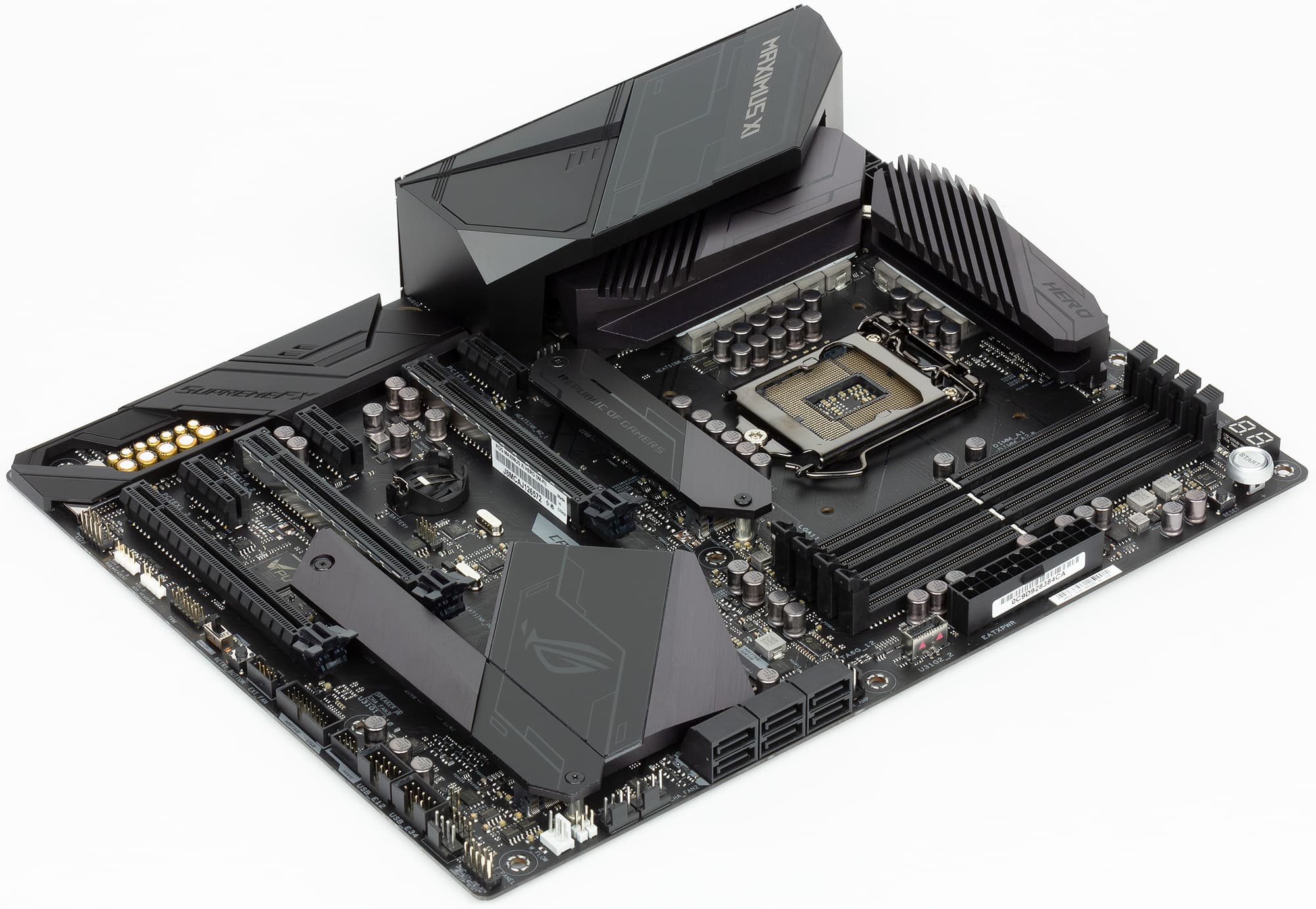

Плата Asus ROG Maximus XI Hero (Wi-Fi) выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрено девять стандартных отверстий.

Чипсет и процессорный разъем

Плата Asus ROG Maximus XI Hero (Wi-Fi) основана на чипсете Intel Z390 и поддерживает процессоры Intel Core 8-го поколения и новые процессоры Intel Core 9-го поколения с разъемом LGA1151.

Память

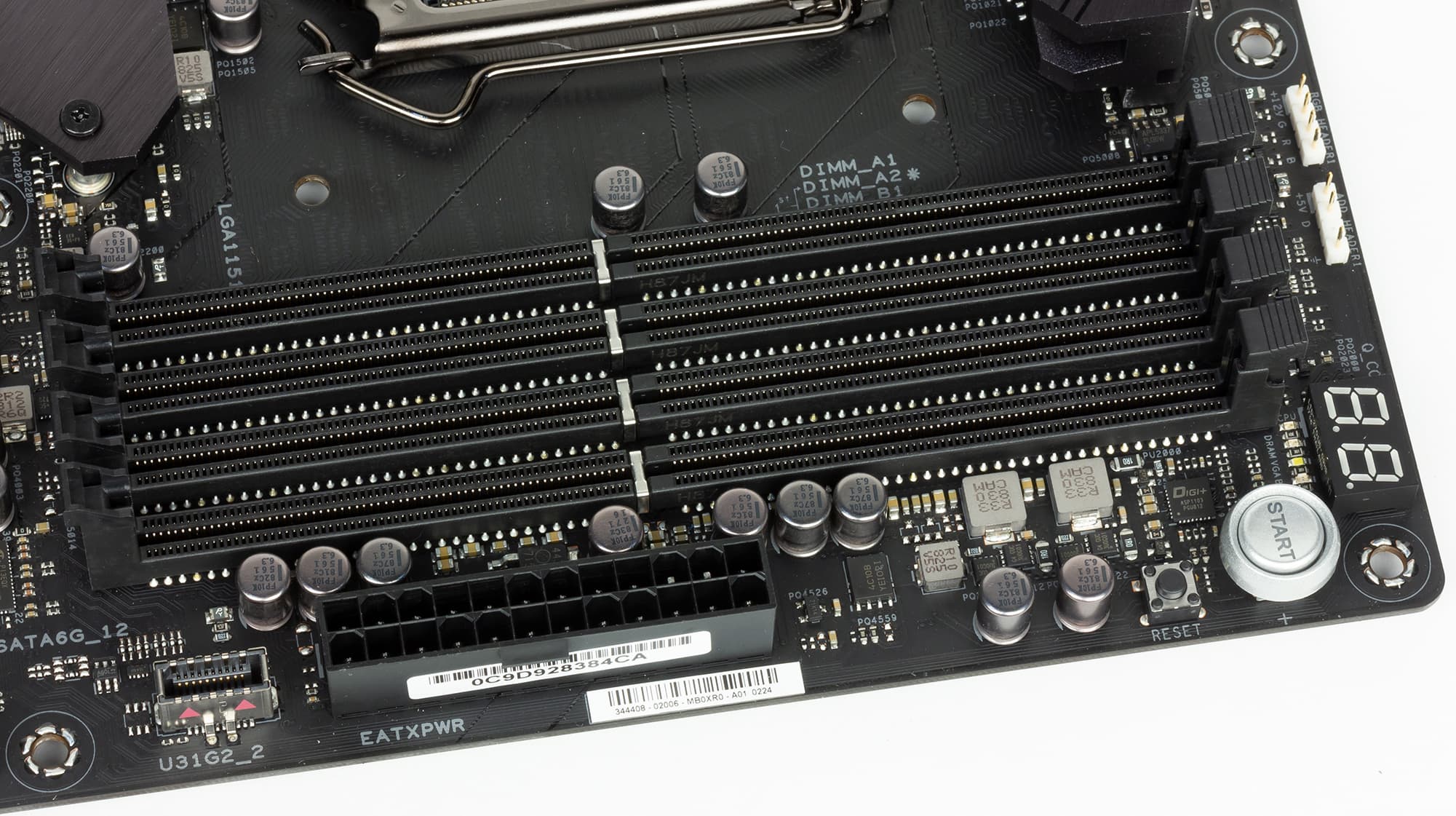

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения, разъемы M.2

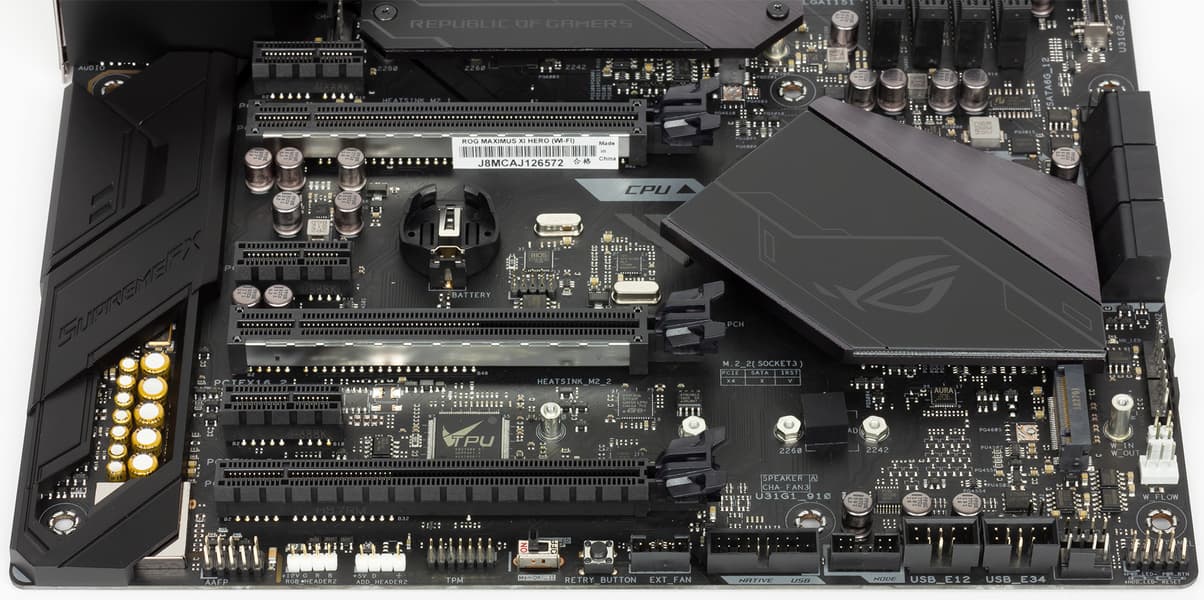

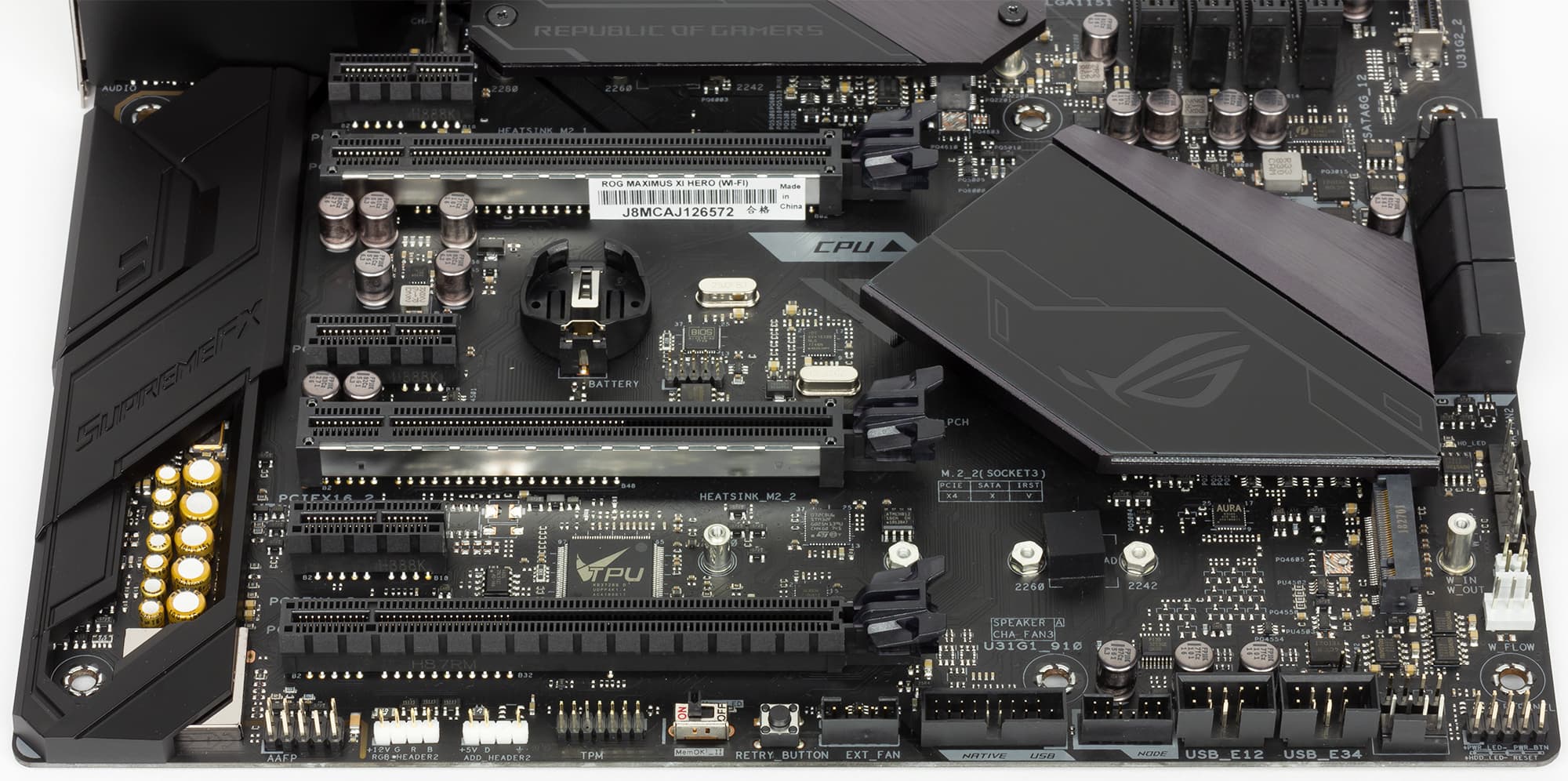

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus ROG Maximus XI Hero (Wi-Fi) имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и два разъема M.2.

Первые два слота (если считать от процессорного разъема) с форм-фактором PCI Express x16 реализованы на базе 16 процессорных линий PCIe 3.0.

Первый слот переключаемый и может работать на скоростях x16/x8. То есть это слот PCI Express 3.0 x16/x8. Для переключения режимов работы этого слота используется четыре мультиплексора/демультиплексора линий PCIe 3.0 ASMedia ASM1480.

Второй слот с форм-фактором PCI Express x16 всегда работает на скорости x8. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Соответственно, режимы работы этих двух слотов могут быть следующие: либо x16/–, либо x8/x8. Если задействуется только первый слот, то он будет работать на скорости x16, если же используются оба слота, то они работают на скорости x8.

Третий слот с форм-фактором PCI Express x16 работает только на скорости x4 и представляют собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Этот слот реализован на базе четырех чипсетных линий PCIe 3.0.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 также реализованы через чипсет Intel Z390.

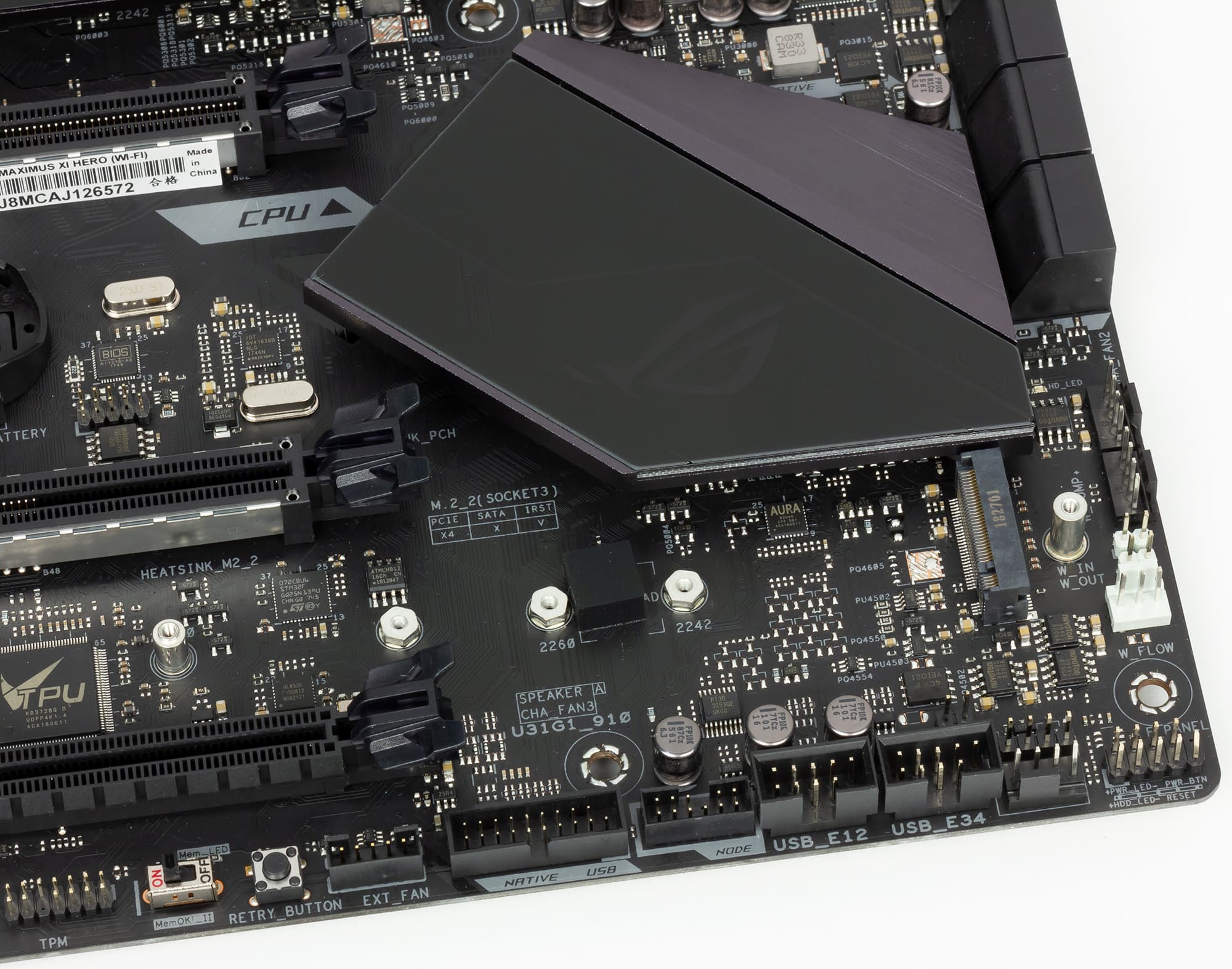

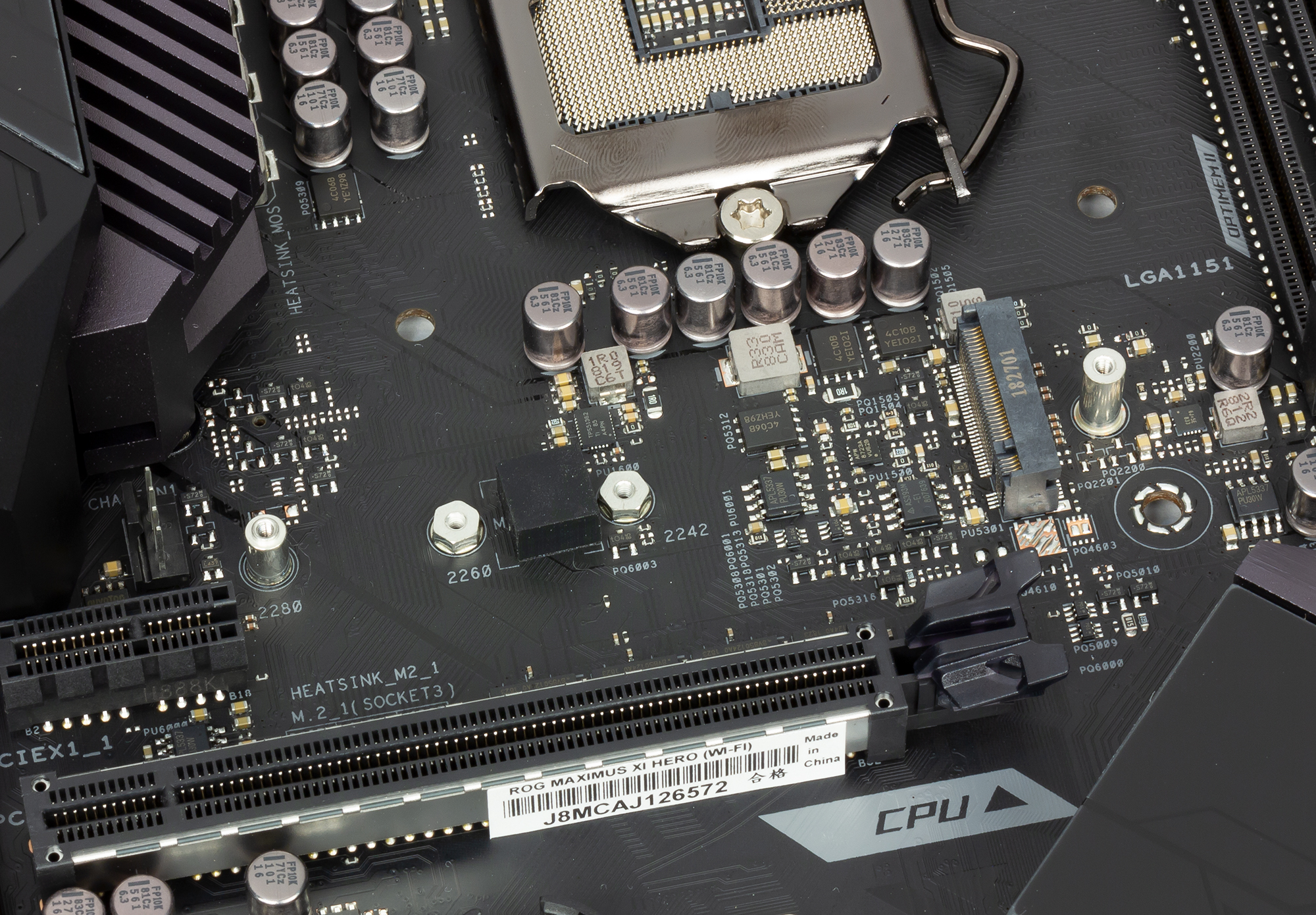

Разъемы M.2 предназначены для установки SSD-накопителей. Один разъем (M.2_1), ближайший к разъему процессора, поддерживает устройства c интерфейсом PCIe 3.0 x4/x2 или SATA и позволяет устанавливать накопители типоразмера 2242/2260/2280.

Второй разъем M.2_2 поддерживает устройства только c интерфейсом PCIe 3.0 x4/x2 и типоразмером 2242/2260/2280/22110.

Оба разъема M.2 реализованы через чипсет. Для накопителей, устанавливаемых в эти разъемы, предусмотрены радиаторы.

Видеоразъемы

Поскольку процессоры Intel Core 8-го и 9-го поколений имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4 и DisplayPort 1.2.

SATA-порты

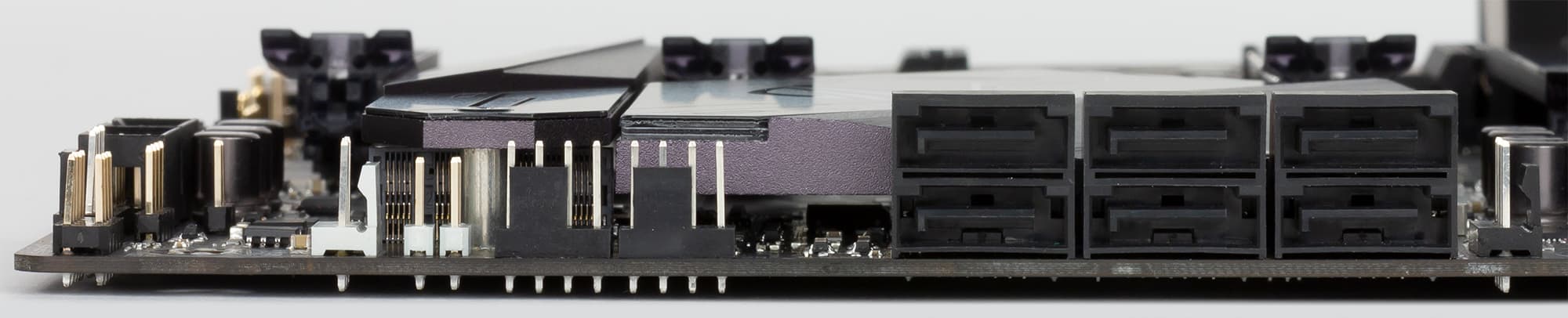

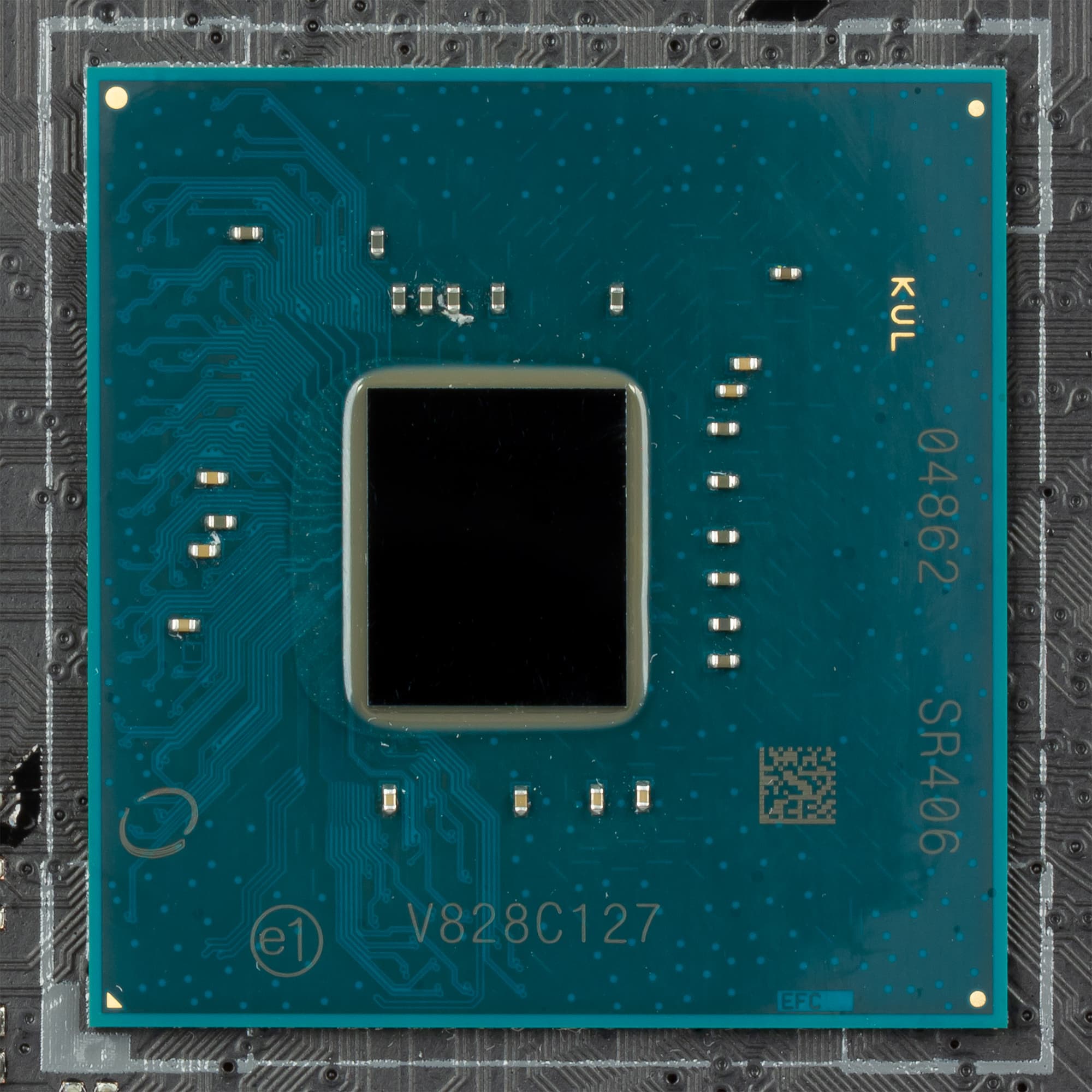

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z390 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено четыре порта USB 3.0, шесть портов USB 2.0 и пять портов USB 3.1.

Все USB-порты реализованы через чипсет Intel Z390. Два порта USB 2.0, два порта USB 3.0 и четыре порта USB 3.1 выведены на заднюю панель платы. Среди этих портов USB 3.1 — три разъема Type-A и один разъем Type-C. Для подключения еще четырех портов USB 2.0 и двух портов USB 3.0 на плате имеется два разъема портов USB 2.0 и один разъем портов USB 3.0 (по два порта на разъем). Кроме того, на плате есть разъем вертикального типа для подключения фронтального порта USB 3.1 (Type-С).

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Maximus XI Hero (Wi-Fi) имеется традиционный гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

Кроме того, в разъем M.2 на плате установлен Wi-Fi-контроллер Intel Wireless-AC 9560, который использует чипсетный интерфейс CNVi. Напомним, что интерфейс CNVi (Connectivity Integration) обеспечивает работу соединений Wi-Fi (802.11ac, до 1733 Мбит/с) и Bluetooth 5.0. Однако контроллер CNVi — это не полноценный сетевой контроллер, а MAC-контроллер. Для полноценного контроллера нужна еще карта (например, Intel Wireless-AC 9560, как в данном случае) с разъемом M.2 (ключ E-типа), которая поддерживает интерфейс CNVi.

Как это работает

Напомним, что в чипсете Z390 имеется 30 HSIO-портов, из которых может быть до 24 портов PCIe 3.0, до 6 портов SATA 6 Гбит/с и до 10 портов USB 3.0/3.1, из которых до 6 портов могут быть USB 3.1. Причем всего может быть не более 14 портов USB 3.1/3.0/2.0.

Через чипсетные порты PCIe на плате реализованы: слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, два разъема M.2 и один сетевой контроллер (для Wi-Fi-контроллера не требуется порт PCIe 3.0). Все это в совокупности требует 16 портов PCIe 3.0. На плате есть шесть портов SATA, четыре порта USB 3.0 и пять портов USB 3.1, что в совокупности дает еще 15 HSIO-портов. То есть всего получается 31 HSIO-порт. Что-то с чем-то должно разделяться.

Кроме того, с USB-портами счет тоже не сходится. Напомним, что всего чипсет Intel Z390 поддерживает не более 14 USB-портов, причем не более 10 портов USB 3.0/3.1, из которых до 6 портов могут быть портами USB 3.1. На плате Asus ROG Maximus XI Hero (Wi-Fi) заявлено 15 портов USB (5 USB 3.1, 4 USB 3.0 и 6 USB 2.0).

По всей видимости, как и на плате Asus Prime Z390-A, нехватка USB-портов решается за счет использования хаба USB 2.0, который превращает два порта USB 2.0 в четыре.

А по поводу остальных разделений все просто. Слот PCI Express 3.0 x4 разделяется с двумя SATA-портами (SATA_5 и SATA_6). То есть слот PCI Express 3.0 x4 может работать в режиме x4, но в этом случае будут недоступны порты SATA_5 и SATA_6, либо порты будут доступны, но в этом случае слот PCI Express 3.0 x4 будет работать в режиме x2. Такое разделение позволяет сэкономить два HSIO-порта.

Далее, разъем M.2_1 разделяется с портом SATA_2 по линии SATA. То есть если разъем M.2_1 используется в режиме SATA, то порт SATA_2 будет недоступен. Если же используется порт SATA_2, то разъем M.2_1 доступен только в режиме PCIe.

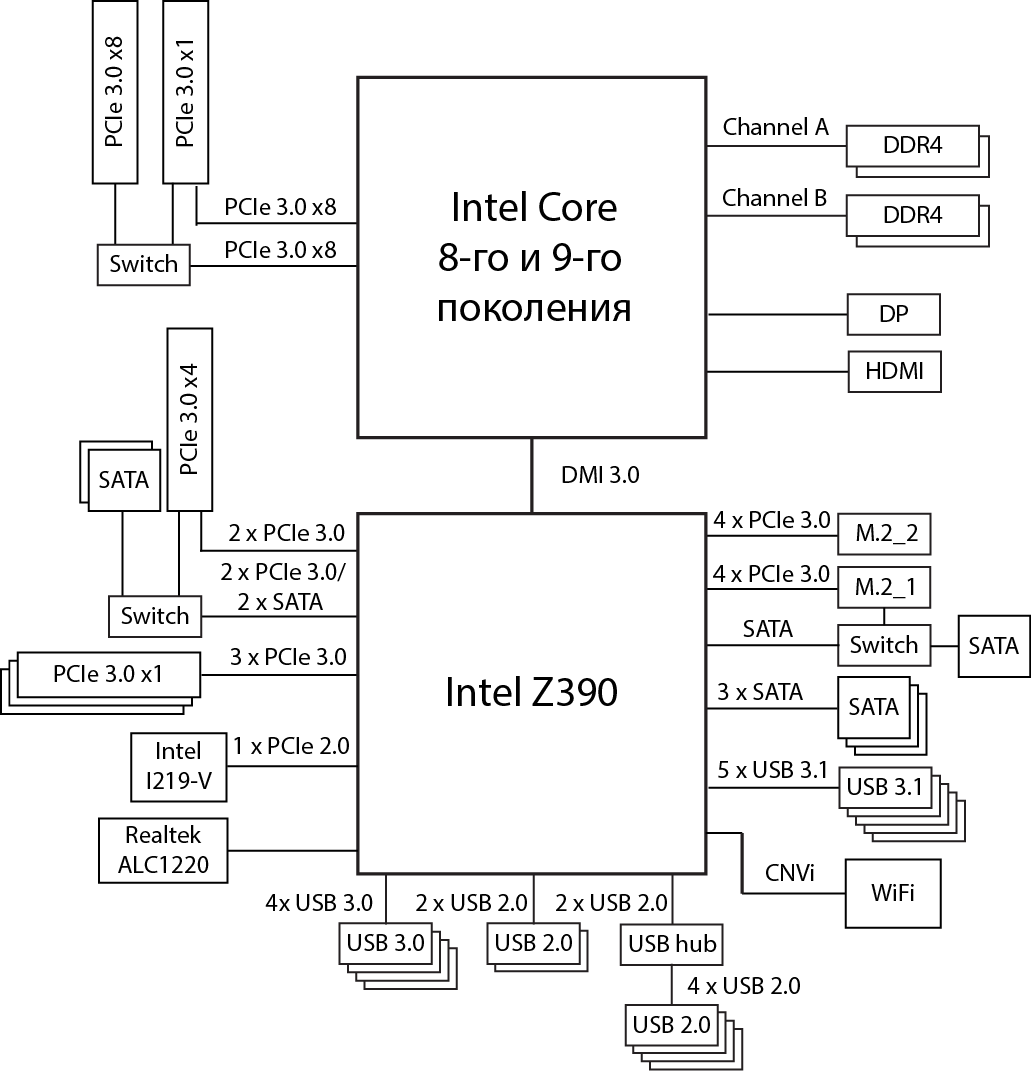

С учетом указанного разделения всего требуется уже 29 HSIO-портов. Блок-схема платы Asus ROG Maximus XI Hero (Wi-Fi) показана на рисунке.

Дополнительные особенности

Поскольку плата Asus ROG Maximus XI Hero (Wi-Fi) относится к топовому сегменту ROG, на ней реализовано большое количество различных дополнительных функций.

Начнем с того, что есть кнопка включения, перезагрузки и даже кнопка Retry Button, которая используется при разгоне системы. Есть и индикатор POST-кодов.

Как и на всех новых платах Asus, кнопку MemOK! заменил переключатель MemOK! II.

Из нововведений можно отметить также наличие специального разъема Node для подключения совместимого блока питания (на сайте Asus можно найти список таких БП), что позволяет контролировать скорость вращения вентилятора блока питания, входные и выходные напряжения.

На задней панели разъемов предусмотрена кнопка для сброса настроек BIOS, а также кнопка USB BIOS Flashback, которая, совместно с выделенным портом USB 2.0, позволяет обновлять BIOS без загрузки системы.

Еще одна особенность — реализация RGB-подсветки. Здесь подсвечивается радиатор чипсета и кожух на задней панели разъемов. Естественно, подсветкой можно управлять с использованием утилиты Aura Sync. Можно задавать цвет подсветки и различные цветовые эффекты.

На плате есть и два специальных четырехконтактных (12V/G/R/B) разъема для подключения обычной светодиодной ленты, а также два трехконтактных разъема для подключения адресуемой (цифровой) светодиодной ленты.

Система питания

Как и большинство плат, модель Asus ROG Maximus XI Hero (Wi-Fi) имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

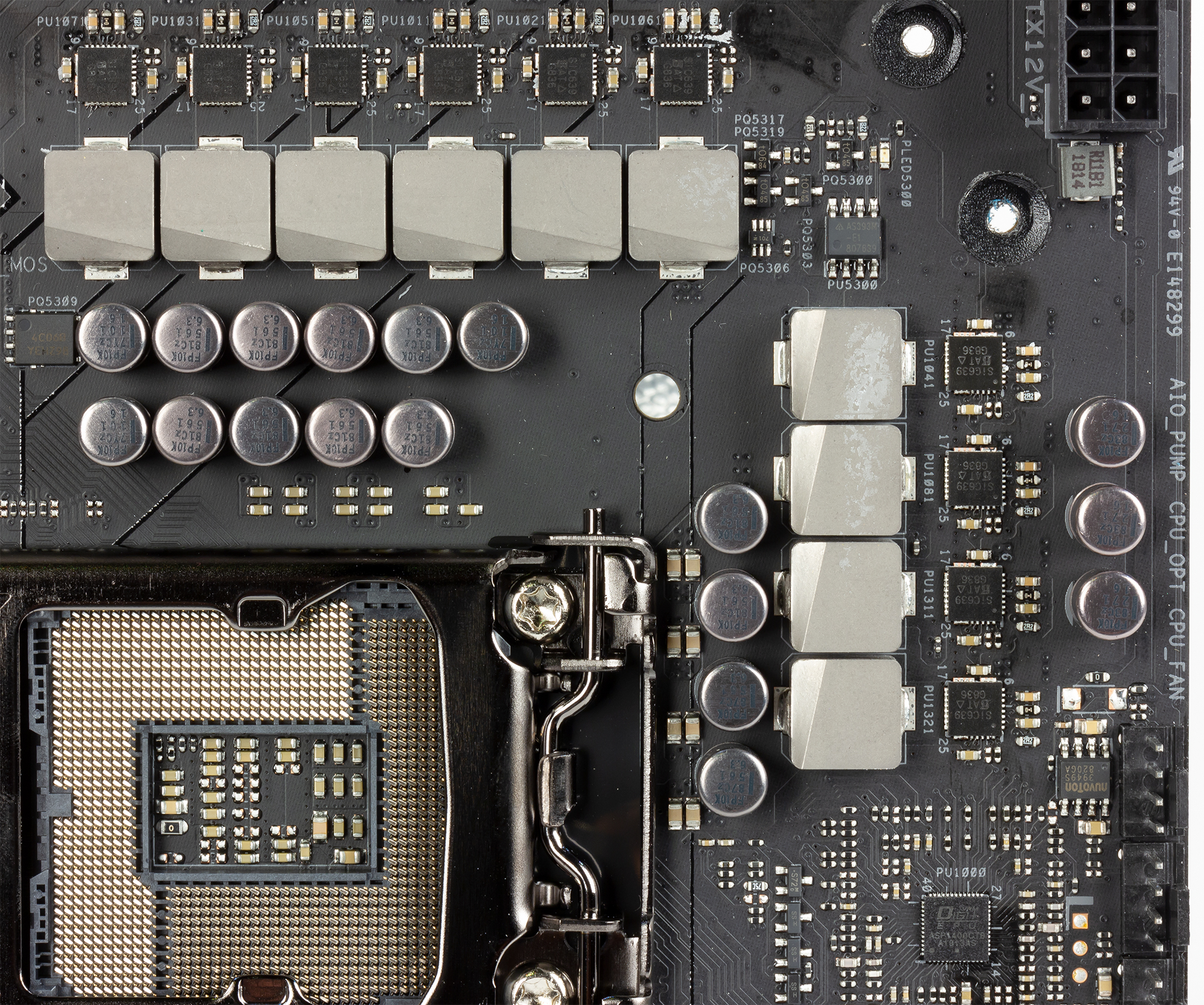

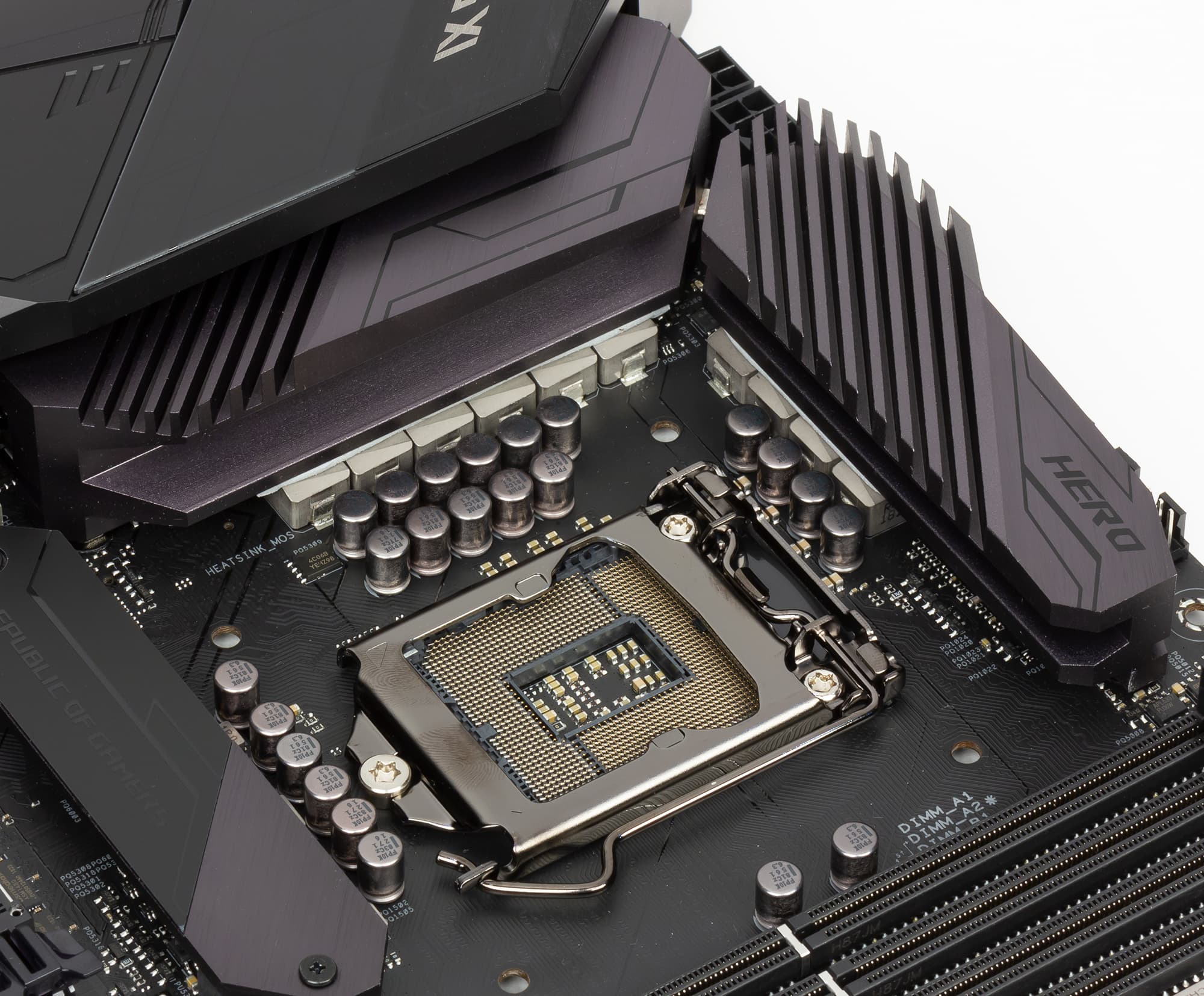

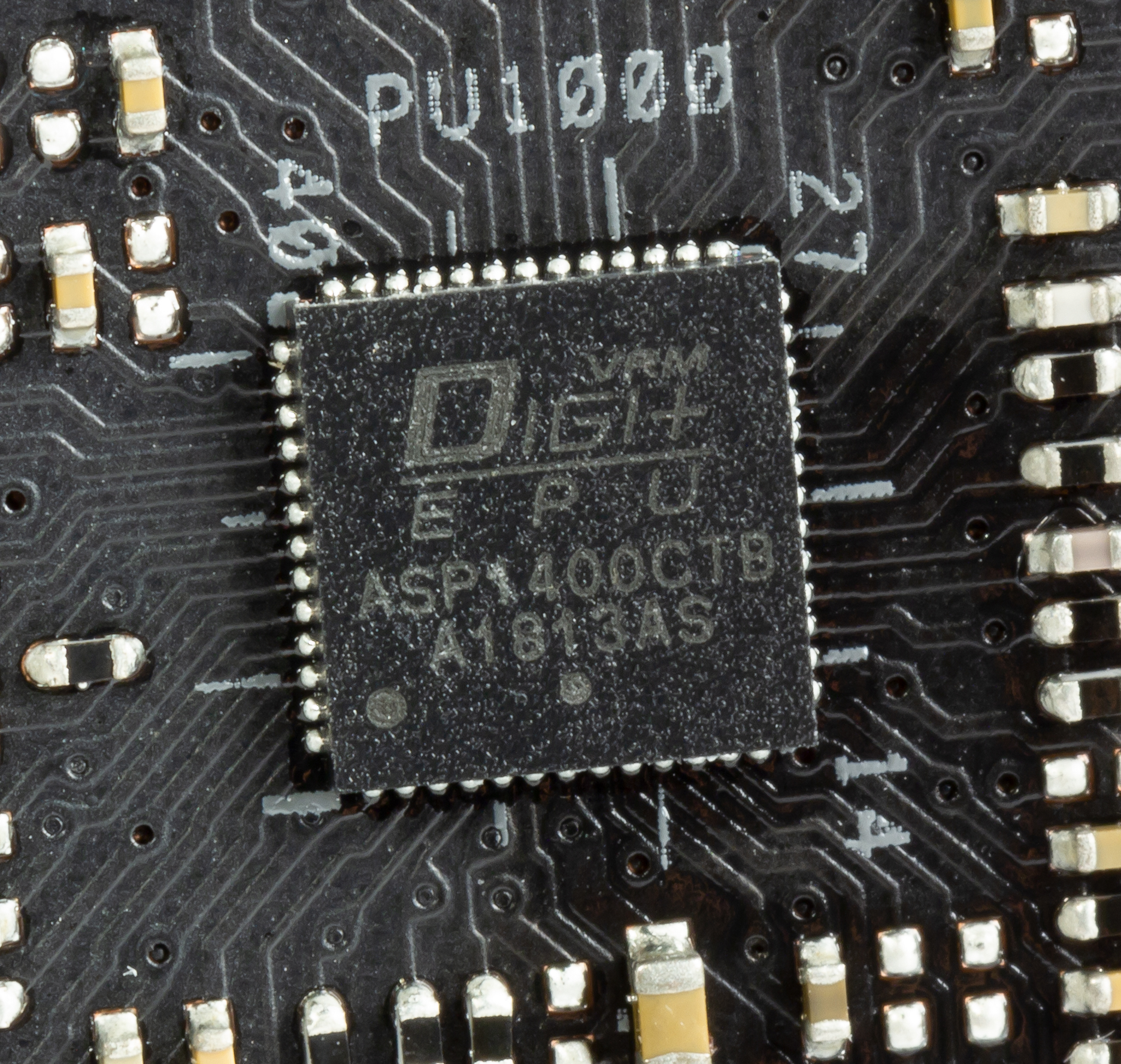

Регулятор напряжения питания процессора на плате является 10-канальным и управляется контроллером с маркировкой ASP1400СTB. В каждом канале питания используется по одному чипу SiC639 компании Vishay Siliconix, который объединяет в себе два MOSFET-транзистора (High и Low), а также MOSFET-драйвер.

Система охлаждения

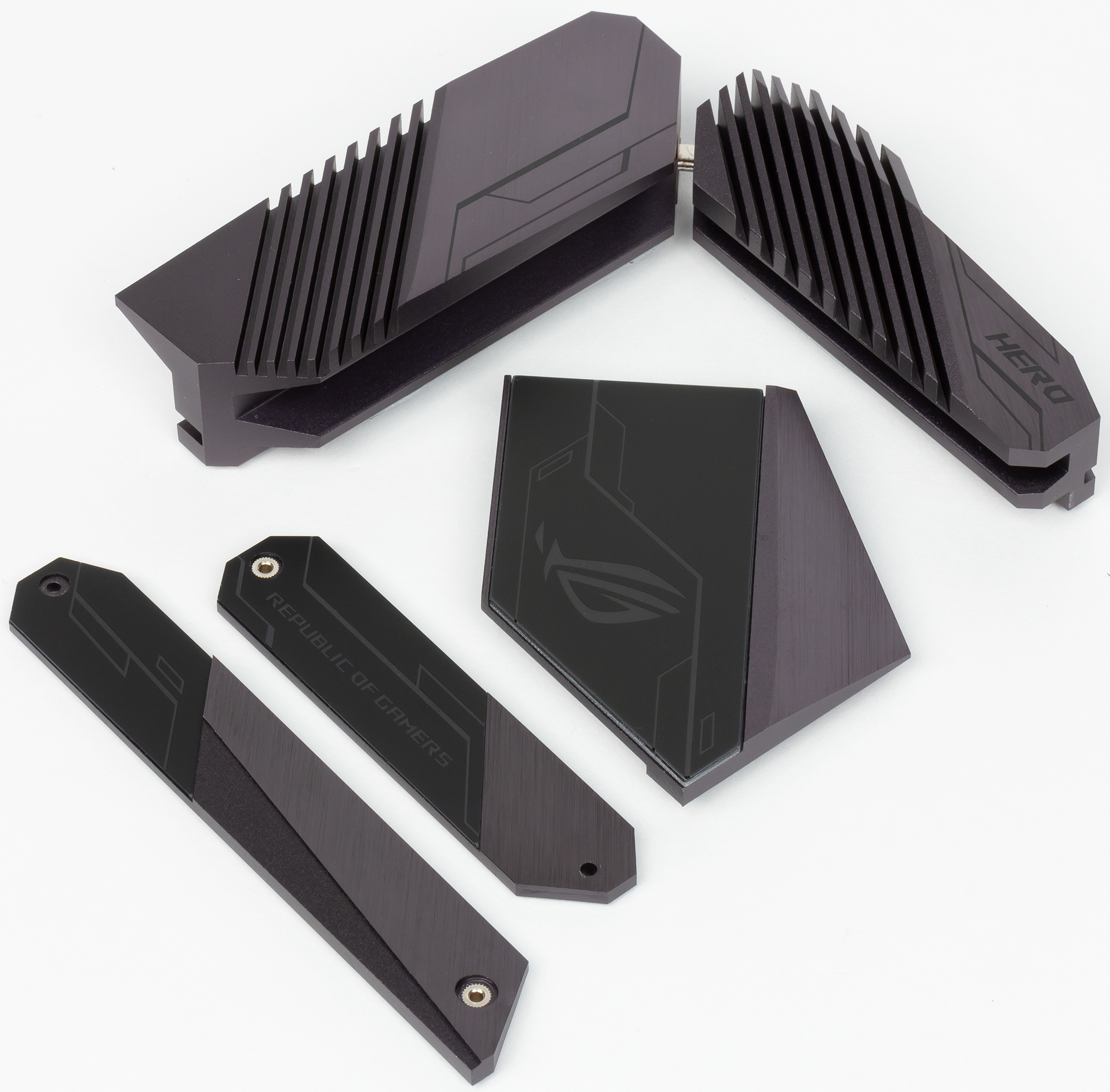

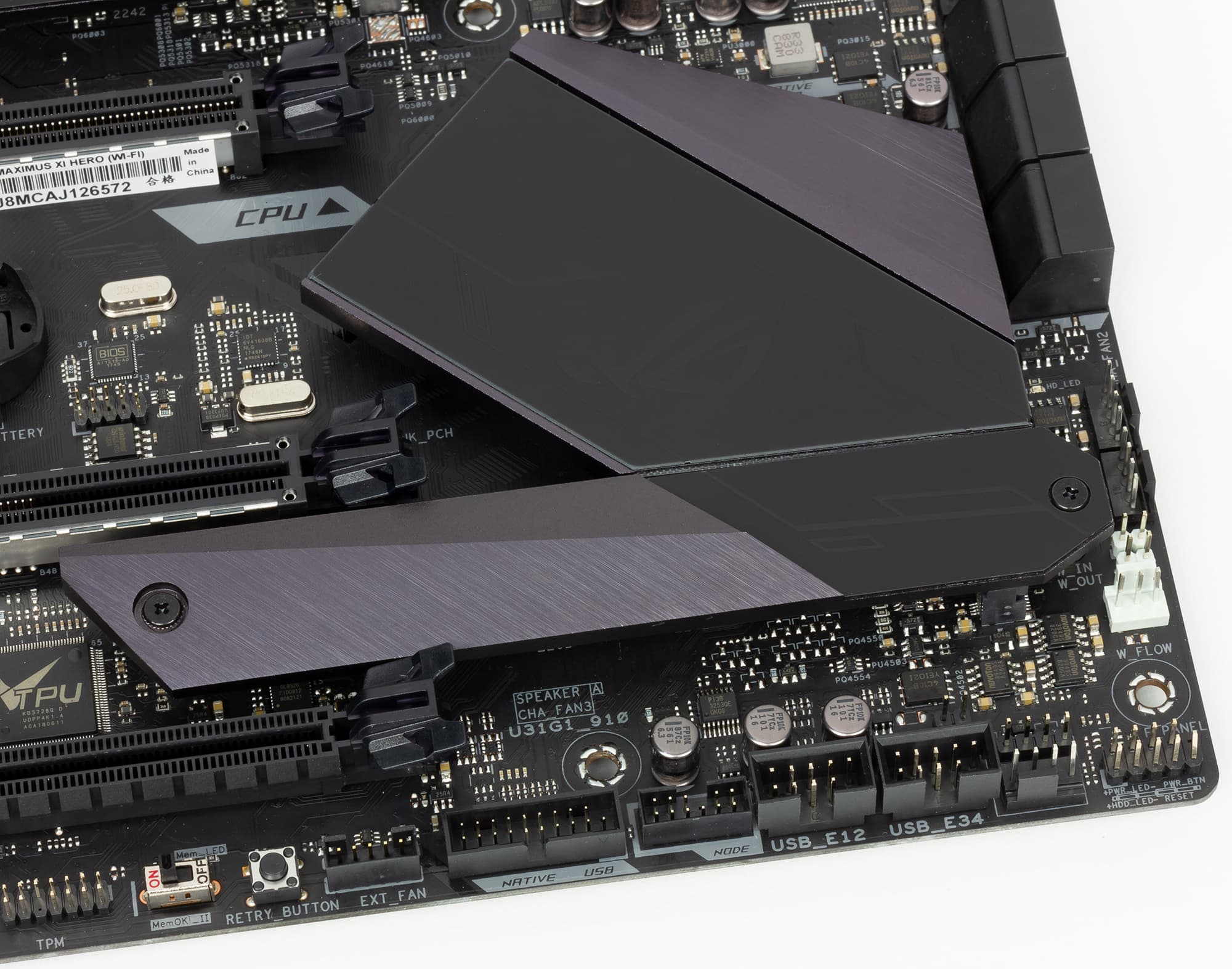

Система охлаждения платы Asus ROG Maximus XI Hero (Wi-Fi) состоит из нескольких радиаторов. Два радиатора, связанные тепловой трубкой, расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.

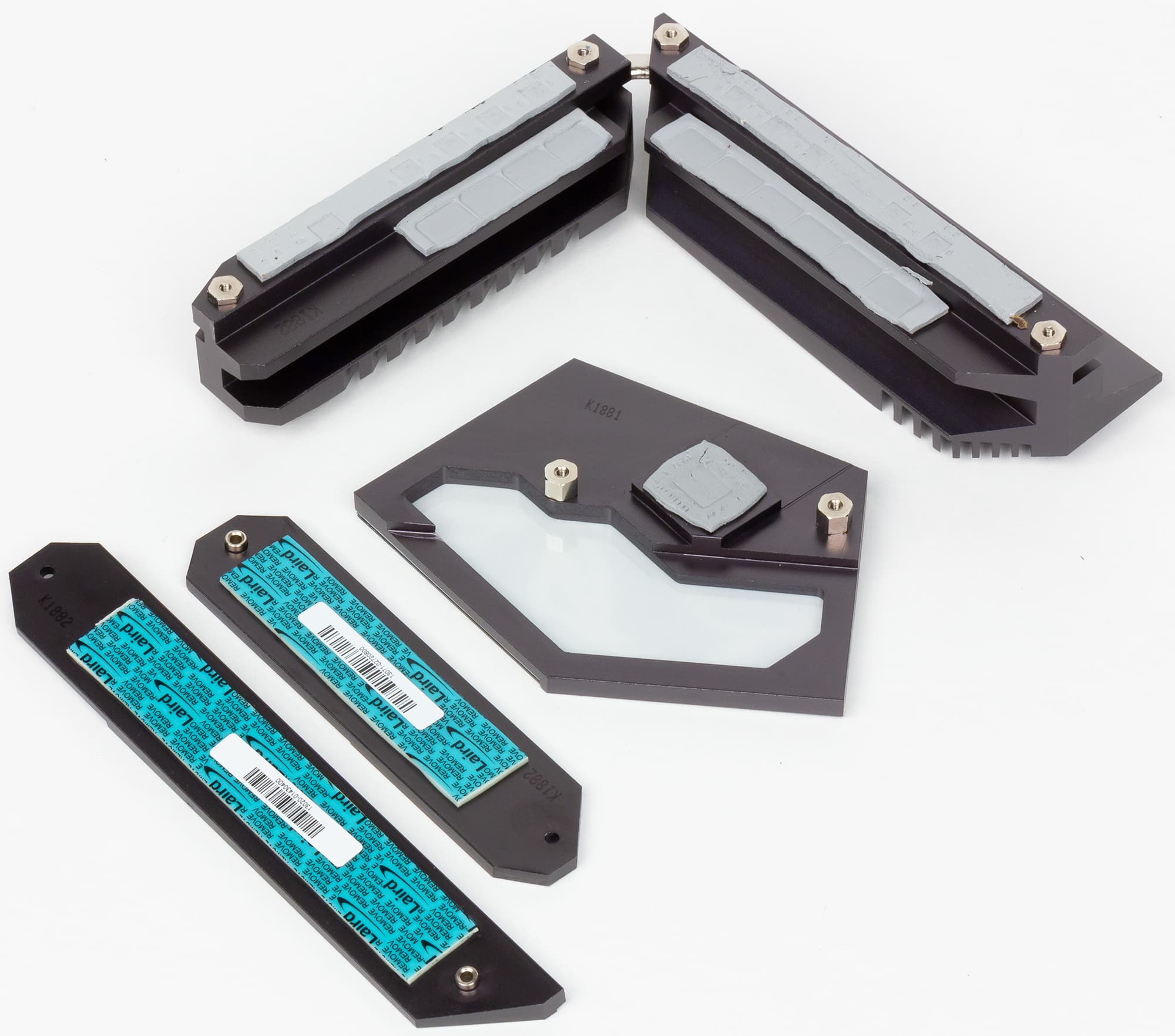

Кроме того, имеется и два радиатора для SSD-накопителей, устанавливаемых в разъемы M.2.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено восемь четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще три — для дополнительных корпусных вентиляторов, еще два — для системы водяного охлаждения, и последний разъем предназначен для мощных вентиляторов с током до 3 А (36 Вт).

Кроме того, имеется разъем для подключения термодатчика (в комплект не входит) и пятиконтактный разъем Ext_Fan, позволяющий подключать плату Fan Extension (в комплект тоже не входит), к которой можно подключать дополнительные вентиляторы и термодатчики. Фишка тут в том, что вентиляторы, подключаемые к плате Fan Extension, управляются через UEFI BIOS материнской платы.

Аудиоподсистема

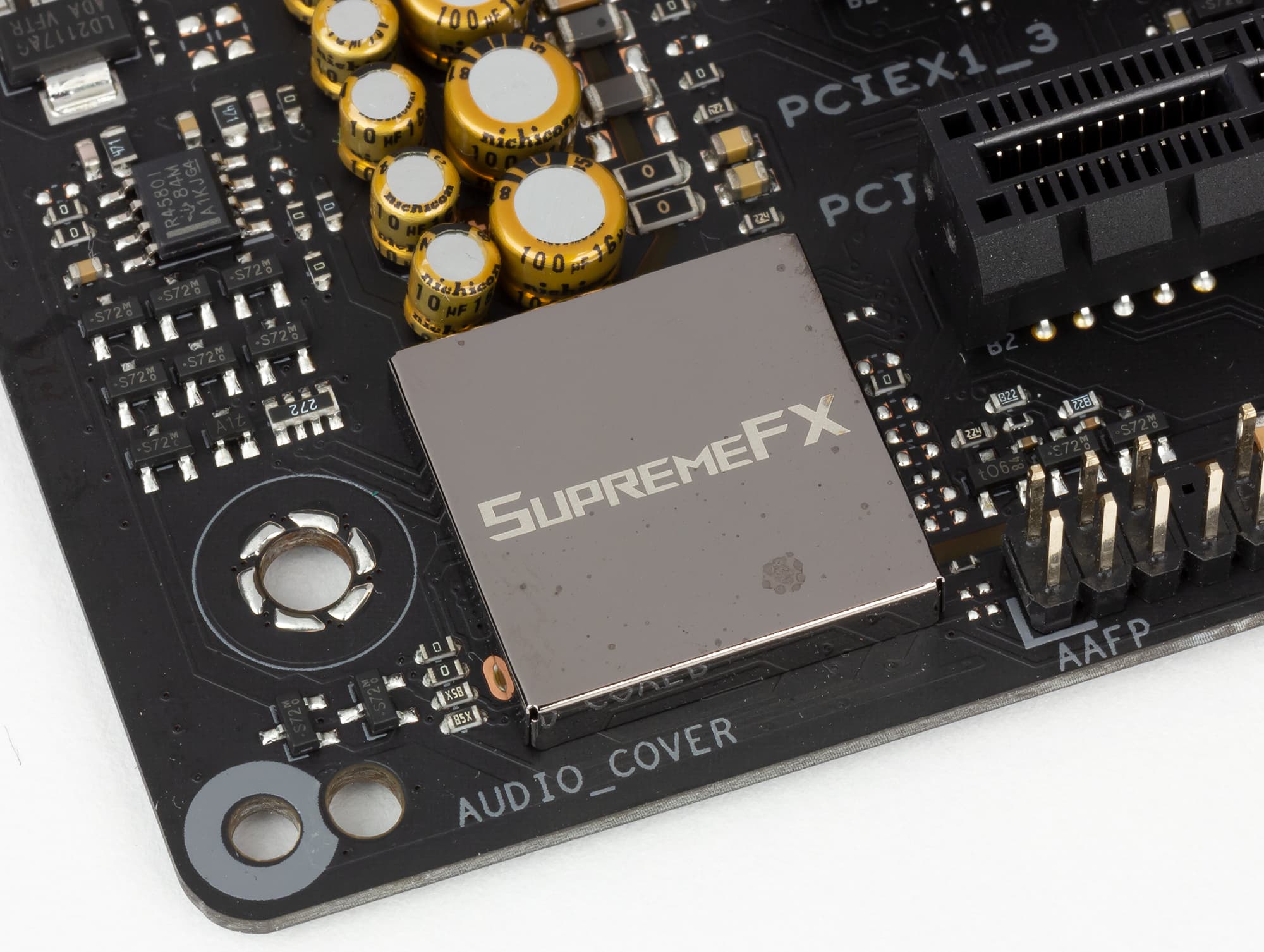

Аудиоподсистема платы Asus ROG Maximus XI Hero (Wi-Fi) основана на кодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Maximus XI Hero (Wi-Fi) получил оценку «Очень хорошо».


Полный отчет с результатами тестирования в программе RMAA 6.3.0

UEFI BIOS

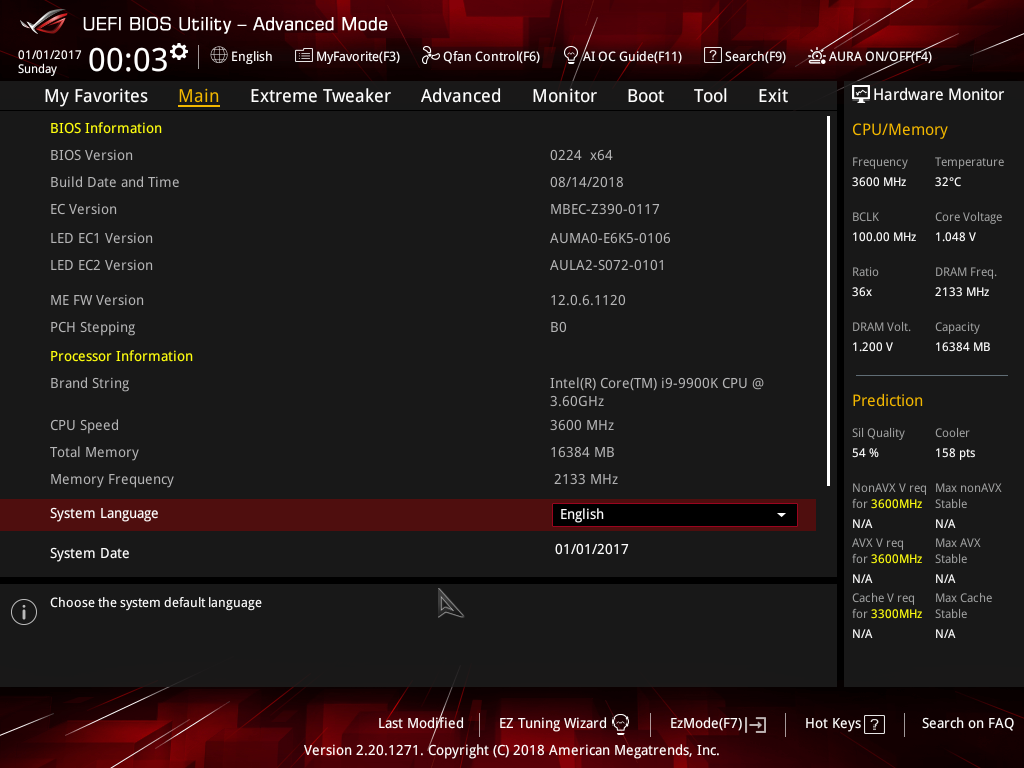

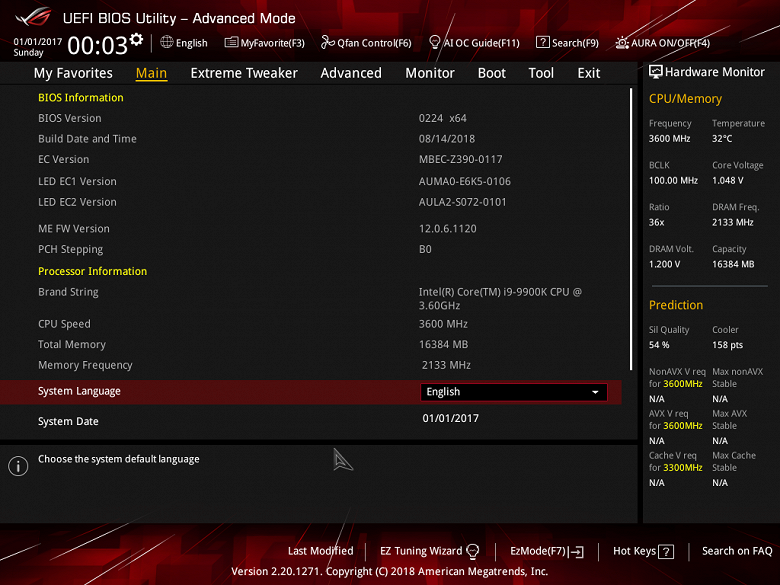

UEFI BIOS всех плат серии Asus ROG Maximus XI имеет одинаковый интерфейс. Более того, по возможностям настройки UEFI BIOS на платах серии Asus ROG Maximus XI мало чем отличается от плат серии Prime Z390 (отличие лишь в цветовой гамме интерфейса).

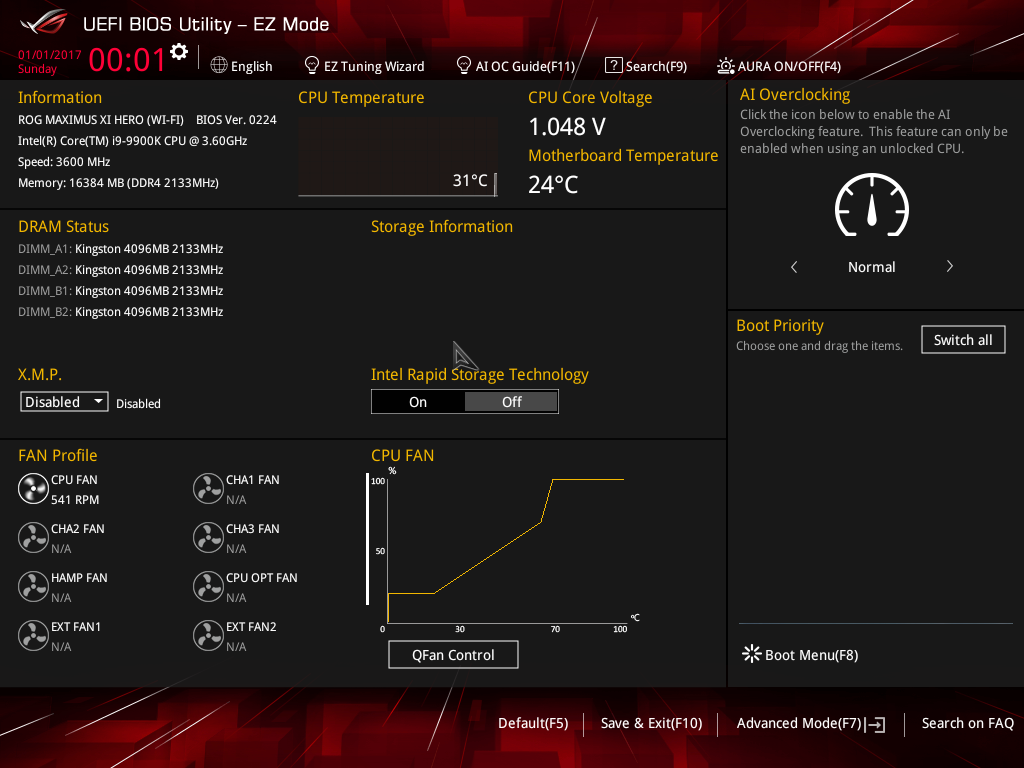

Как и ранее, имеется два режима отображения: EZ Mode Mode и Advanced Mode. В упрощенном режиме EZ Mode можно лишь посмотреть основные параметры системы, а режим Advanced предназначен для тонкой настройки.

В режиме Advanced Mode пользователю доступно восемь традиционных вкладок.

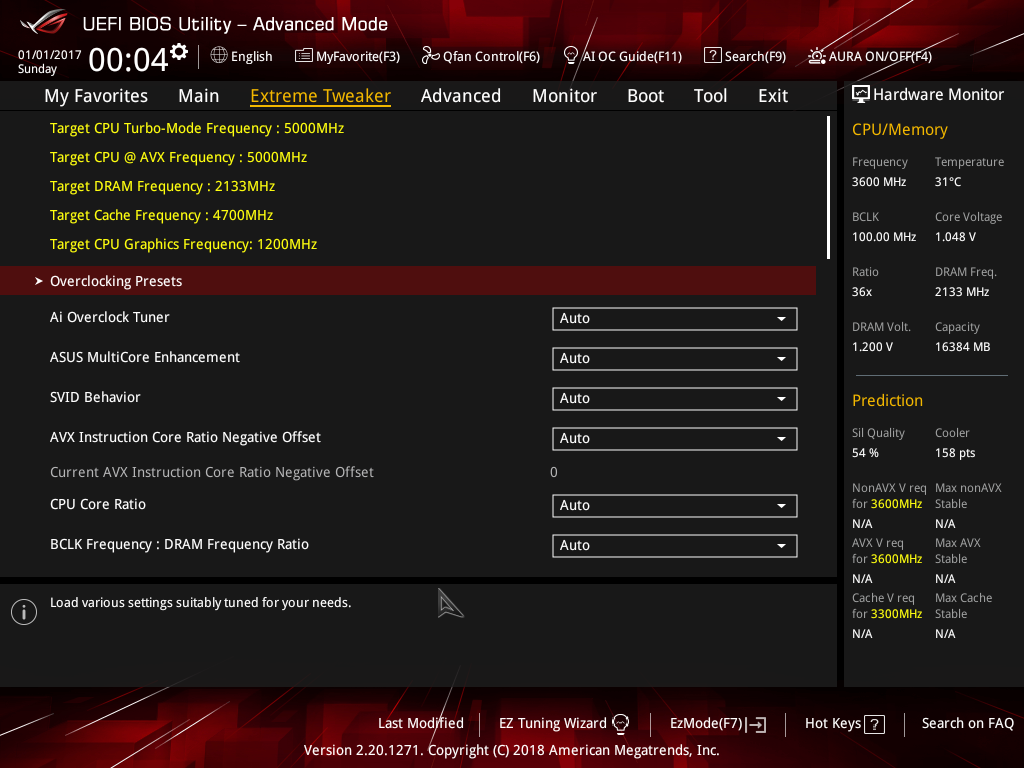

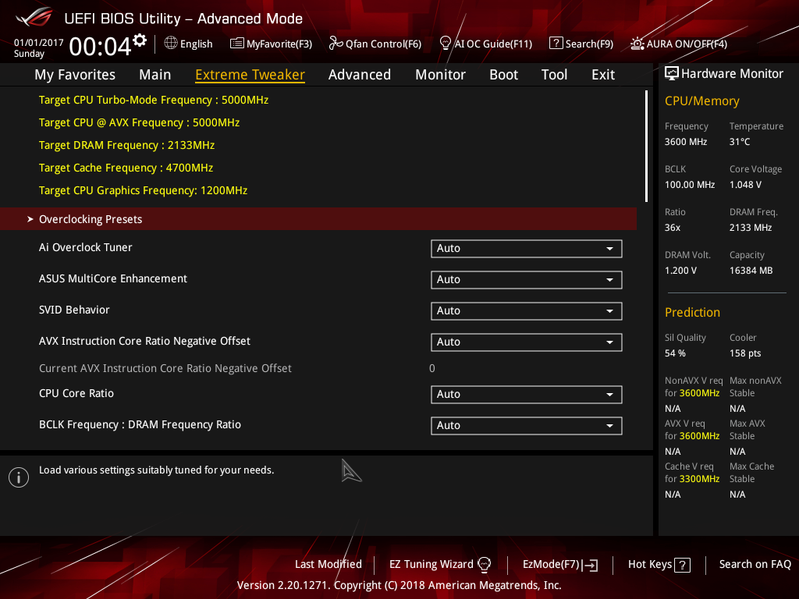

Все самые интересные настройки, среди которых много новых, собраны на вкладке Extreme Tweaker. Именно здесь собраны настройки для разгона системы.

Сразу оговоримся, что мы тестировали плату с процессором 9-го поколения Intel Core i9-9900K.

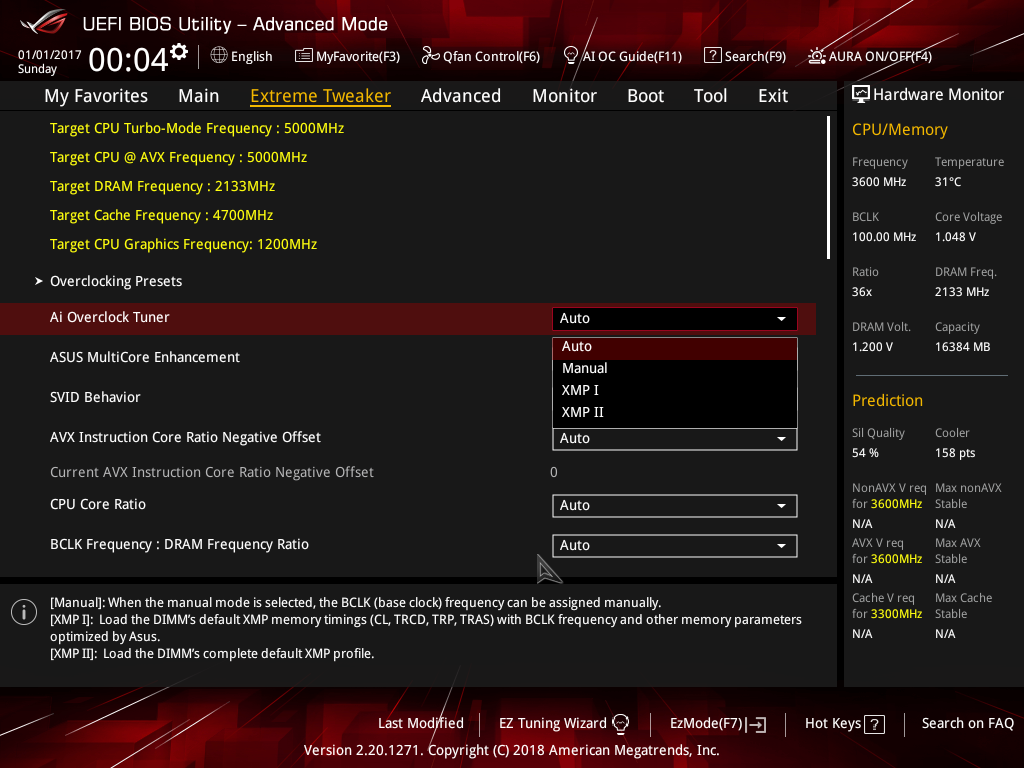

Итак, чтобы открыть все опции для разгона процессора, нужно для параметра Ai Overclocker Tuner выбрать значение Manual или XMP I/II.

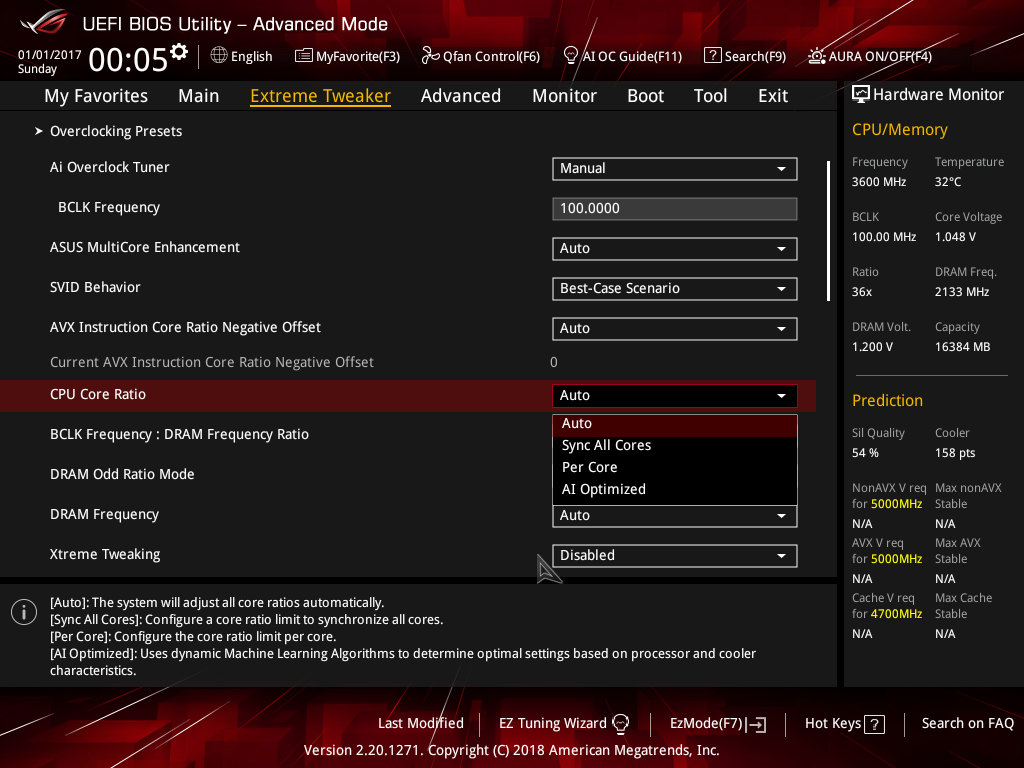

После этого появится возможность менять частоту BCLK и настраивать режим работы ядер процессора CPU Core Ratio. Причем кроме традиционных опций Auto, Sync All Cores и Per Core, появилась и новая опция AI Optimized.

Максимальный коэффициент умножения, который можно становить для процессора 9-го поколения с разблокированным множителем, составляет 120, то есть, формально, при частоте BCLK 100 МГц процессор можно разогнать путем изменения множителя до 12 ГГц. Впрочем, не надо обольщаться. Такие значения недостижимы даже при экстремальном разгоне с охлаждением жидким азотом.

Теперь о самом интересном. Во всех новых платах Asus на чипсете Intel Z390 появилась функция интеллектуального разгона AI Optimized. При выборе данного параметра используется алгоритм динамического машинного обучения для определения оптимальных настроек, основываясь на характеристиках процессора и системы охлаждения.

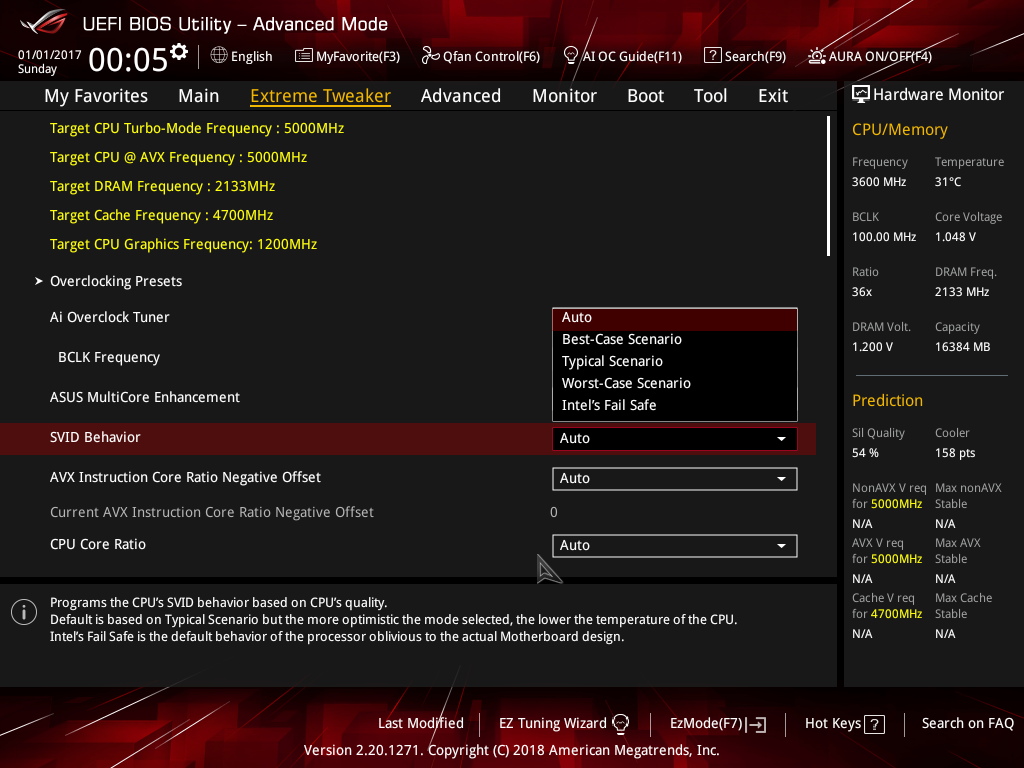

Есть и еще один интересный новый пункт, SVID Behavior, для которого предусмотрен следующий набор возможных значений: Auto, Best-Case Scenario, Typical Scenario, Worst-Case Scenario и Intel’s Fail Safe. Напомним, что SVID — это протокол, по которому процессор взаимодействует с регулятором напряжения питания, запрашивая необходимое напряжение. Подобный параметр в UEFI BIOS был и ранее, но таких опций для него не было, все ограничивалось двумя вариантами — Enable и Disable.

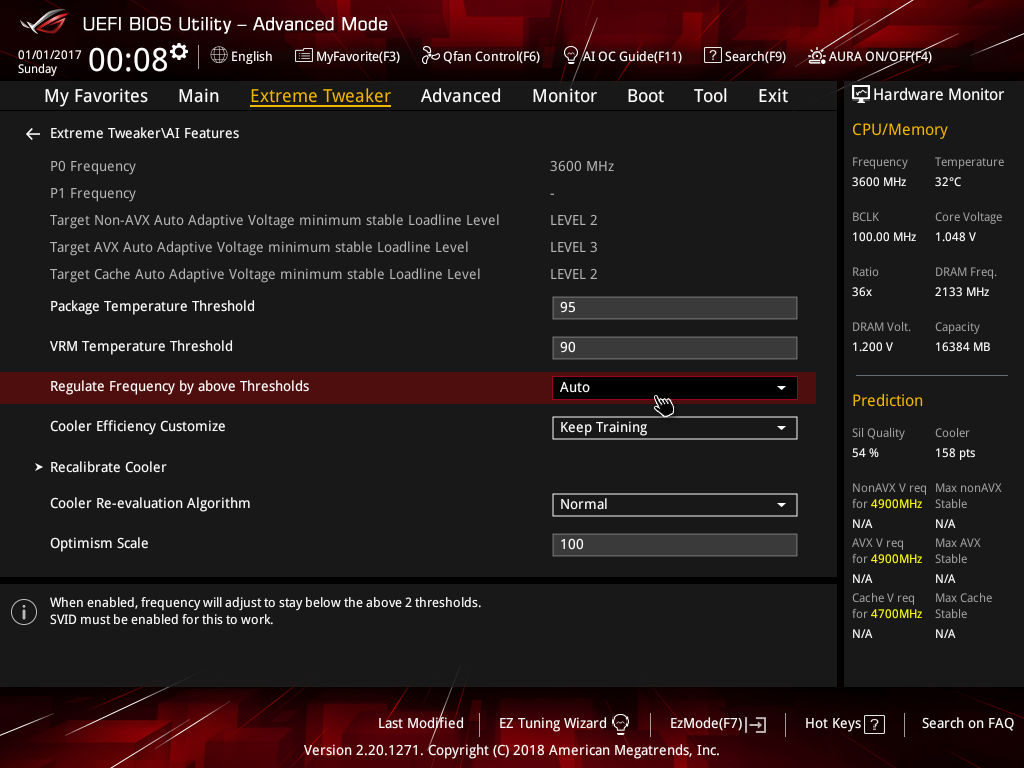

Есть в UEFI BIOS и такой интересный пункт, как AI Features со множеством подпунктов.

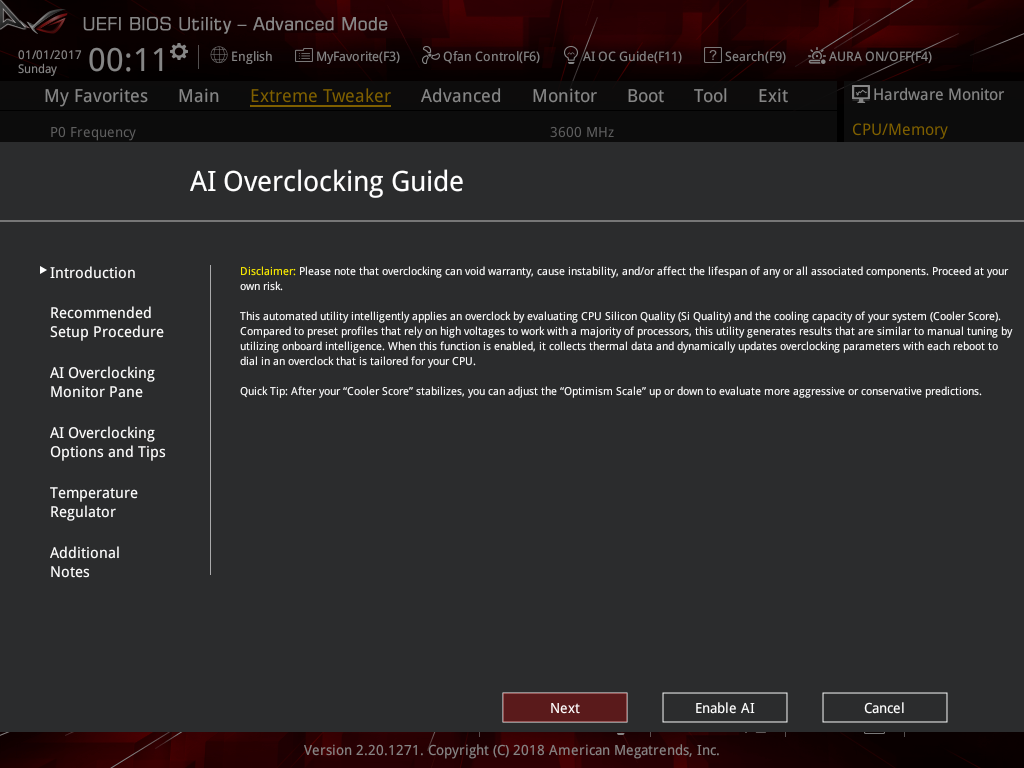

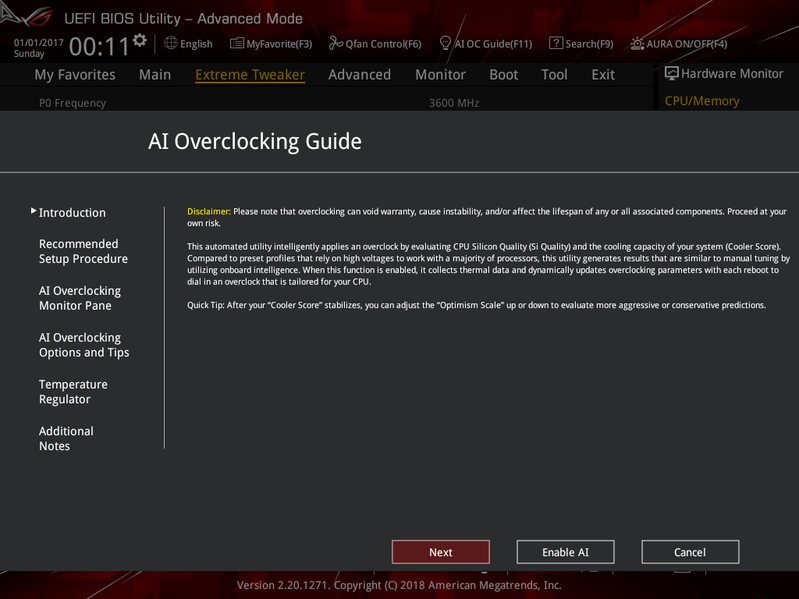

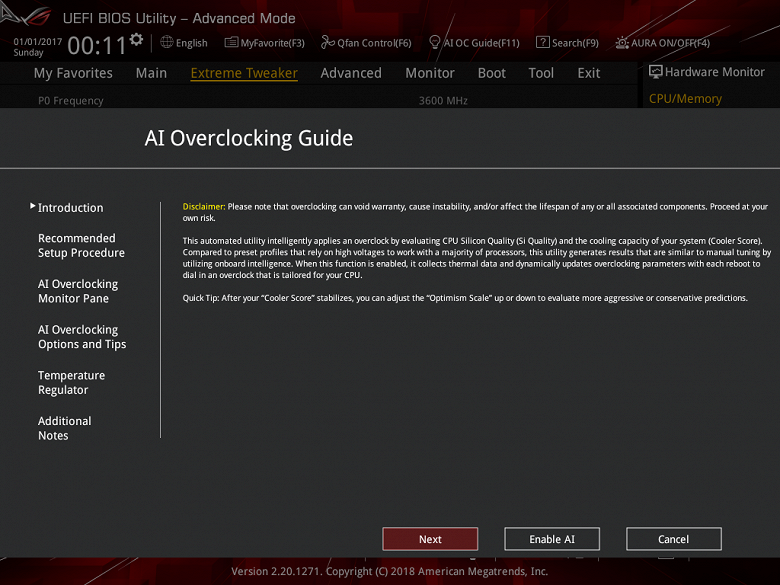

Более того, есть даже руководство пользователя по интеллектуальному разгону системы.

Конечно же, все, что в UEFI BIOS было реализовано раньше (настройка памяти, настройка регулятора напряжения питания и т. д.), тоже никуда не пропало.

Выводы

В целом, как и любая другая модель семейства Maximus XI, Asus ROG Maximus XI Hero (Wi-Fi) — это отличная плата, которая предлагает пользователю базовую функциональность чипсета Intel Z390, множество фирменных технологий Asus и эксклюзивные функции Asus ROG. При этом в серии Maximus XI довольно много плат, которые отличаются друг от друга и функциональными возможностями, и форм-фактором, и позиционированием. Модели Hero — это своего рода универсальный вариант на все случаи жизни. Конечно, если речь идет об экстремальном разгоне c использованием жидкого азота, то лучше остановиться на Apex, но для повседневной эксплуатации плата Hero — отличный выбор.
