В разделе по материнским платам мы процессоры не тестируем, поэтому если кого интересует обзор непосредственно процессоров 12-го поколения от Intel, то имеется материал нашего автора Андрея Кожемяко. А здесь мы изучаем особенности той или иной материнской платы.
Обязательно повторим краткую таблицу отличий в чипсетах трех последних поколений.
| Особенности | Z690 | Z590 | Z490 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12th Gen Core | 10th & 11th Gen Core | 10th & 11th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 3.0 (10th Gen) or 4.0 (11th Gen) | 3.0 (10th Gen) or 4.0 (11th Gen) |
| Количество линий PCIe (процессор) | 20 | 16 (10th Gen) or 20 (11th Gen) | 16 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 | 3.0 |
| Количество линий PCIe (чипсет) | 28 (12 x 4.0 & 16 x 3.0) | 24 | 24 |
| Версия DMI | 4.0 | 3.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x4 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 8 | 6 | 6 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 4 | 3 | 0 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 6 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6 | Wi-Fi 6 |

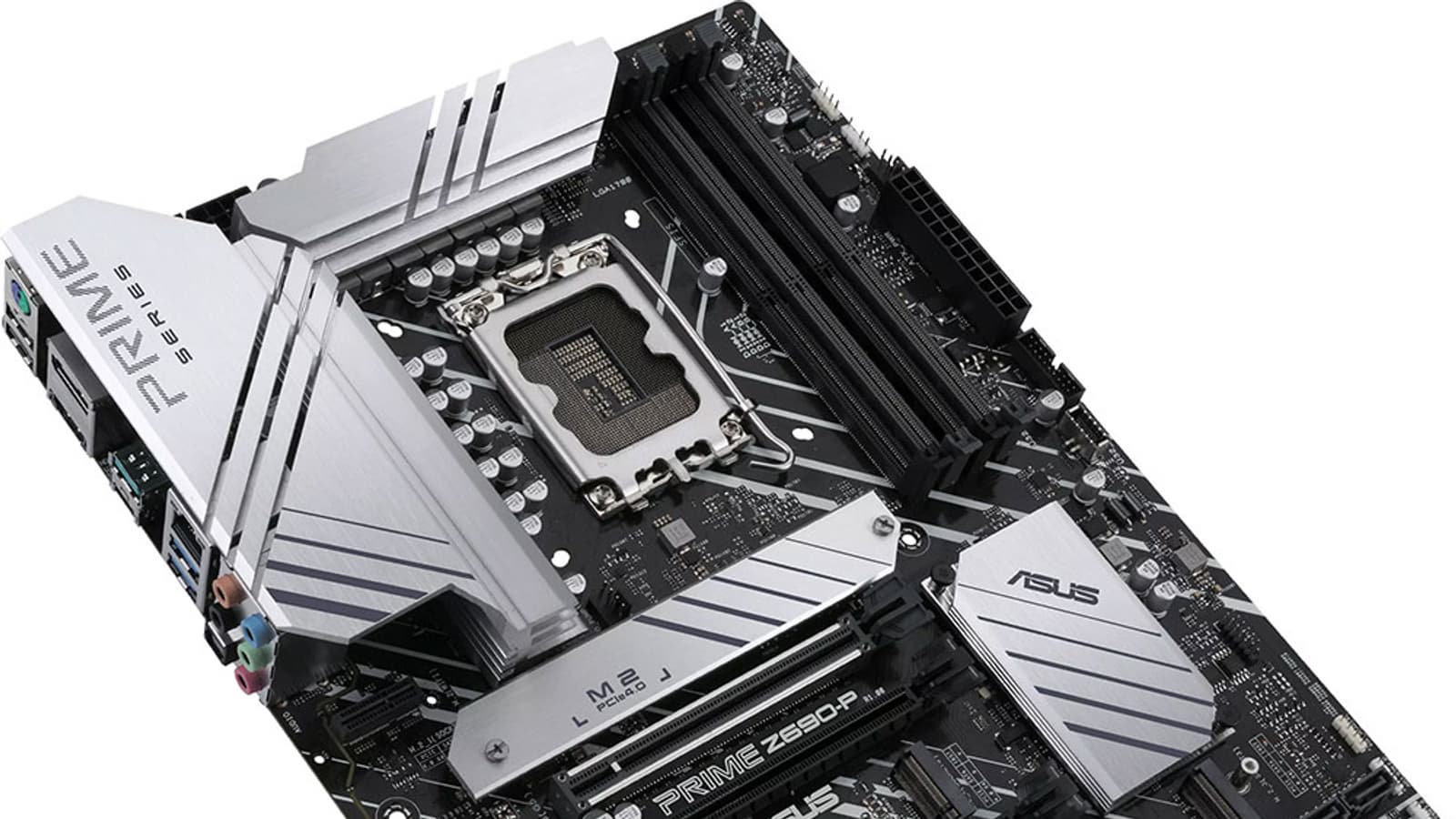

У компании Asus в ассортименте материнских плат кроме игровых серий есть и особняком стоящая серия Prime. Я уже неоднократно писал, что как-то сложно в двух словах описать — зачем такая серия выделена вообще. Ну ладно, ProArt — это серия для «серьезных» ПК, предназначенных для создания контента, дизайнеров, модельеров, архитекторов и т.п., а ROG, ROG Strix, TUF Gaming — это для игровых ПК, то Prime — это что? Некий гибрид ROG с самым бюджетным сегментом? Типа как «позачем» (гибрид между «почему» и «зачем»). Короче, если вы — инженер, или дизайнер, или проектировщик, но при этом не прочь поиграть в свободное время, плюс есть хобби — разгонять CPU и/или видеокарту, — то серия Prime как раз для вас, где собрано из соседних помо..,ой, то есть семейств всего понемножку.
Серия Prime чисто внешне давно выделена бело-серебристой расцветкой устройств охлаждения и довольно пестрым черно-белым рисунком/узором на самой печатной плате.

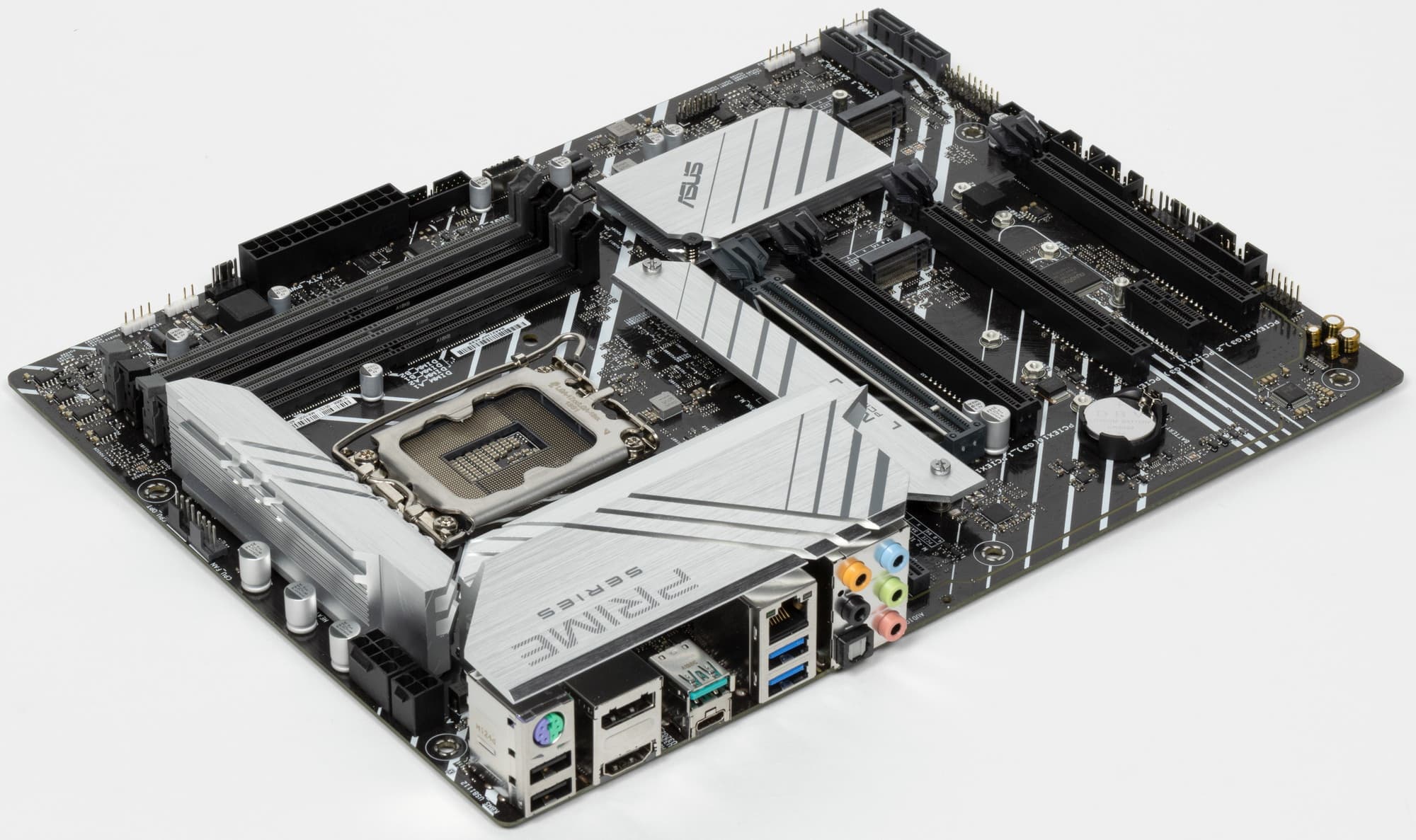

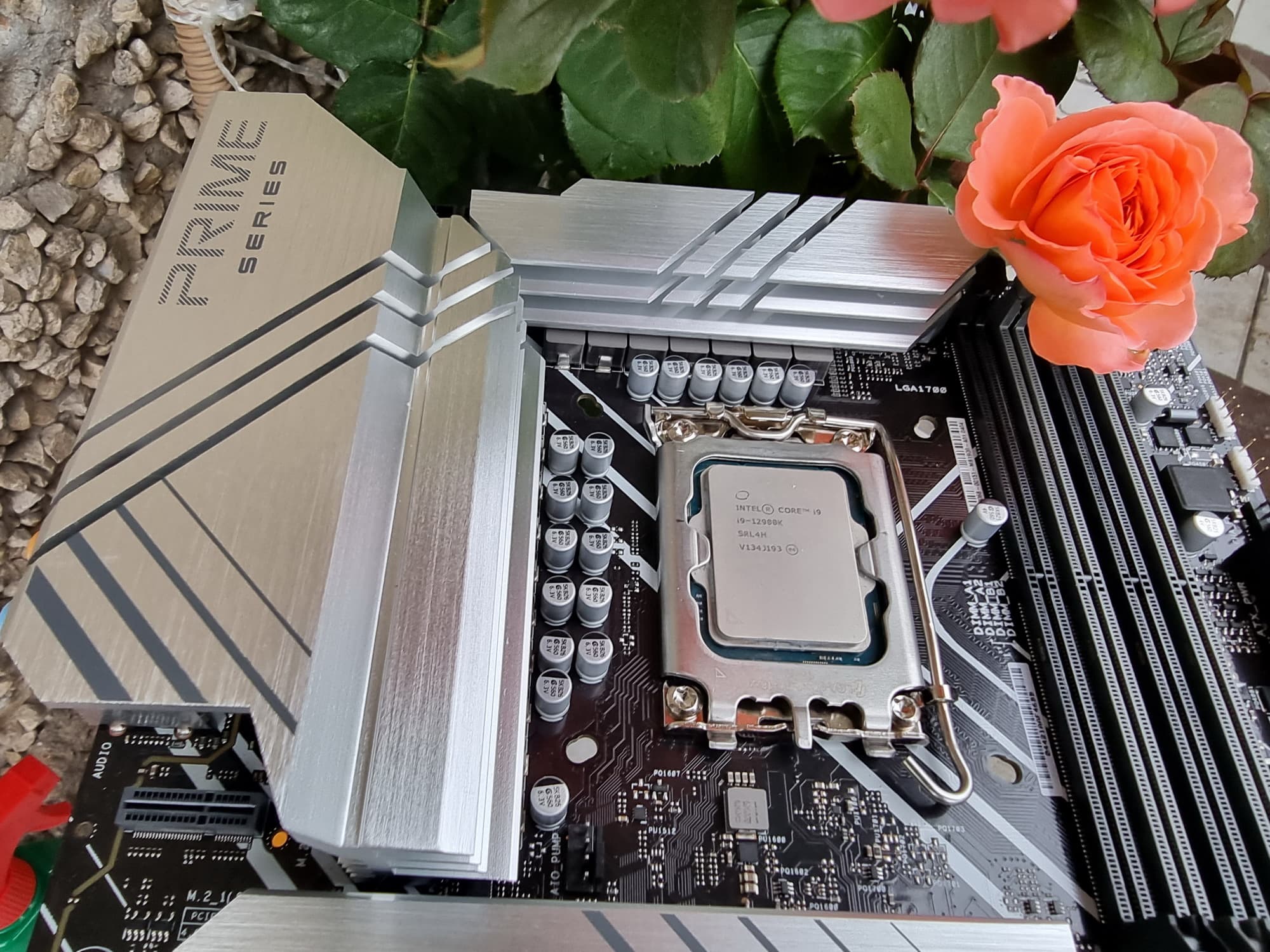

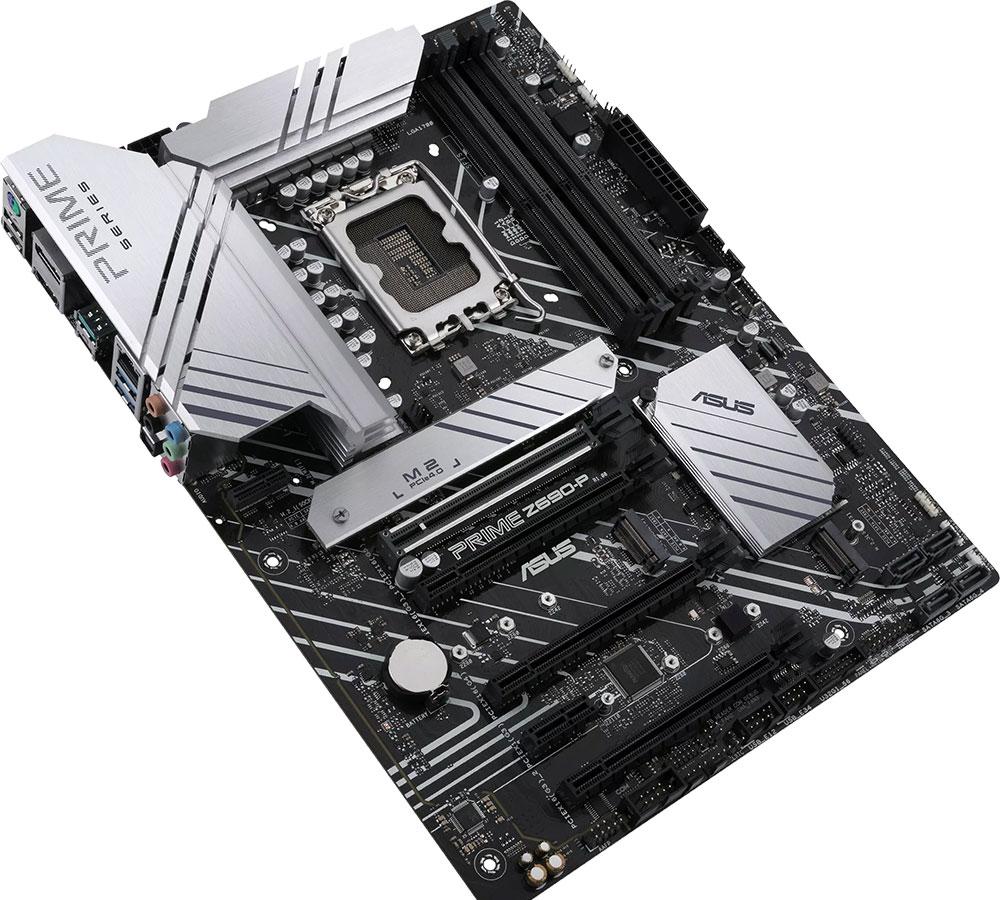

У нас сегодня на рассмотрении материнская плата, относящаяся к Prime, при этом даже внутри серии это самое дешевое решение, что может быть на Z690. Даже модуля беспроводных сетей у платы нет (хотя слот для такового имеется). Впрочем, не будем забегать вперед, переходим к изучению Asus Prime Z690-P.
Плата поставляется в стандартной коробке серого дизайна. Комплект размещен под платой в отдельном отсеке.

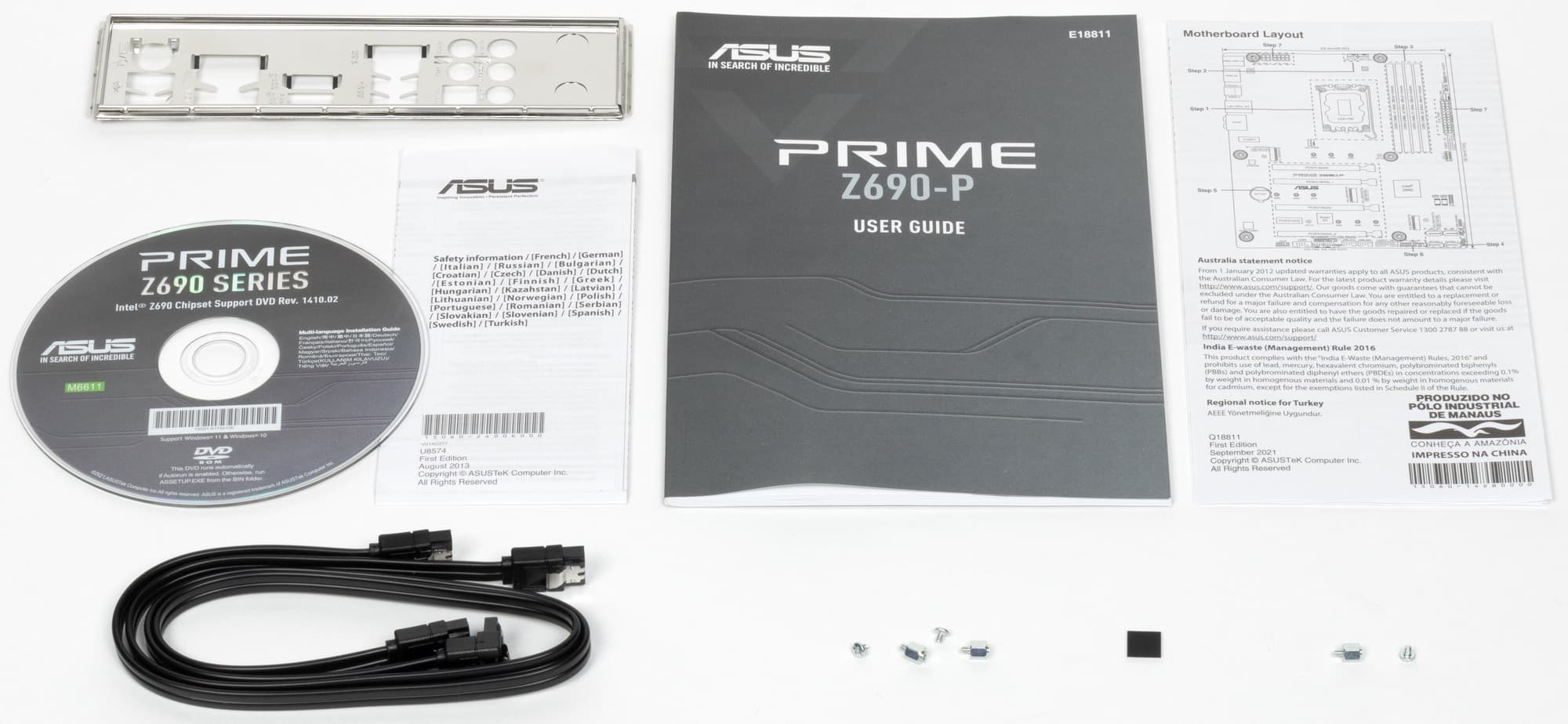

Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает винтики для М.2 слотов, накопитель с ПО и «заглушку» на заднюю панель.
ПО поставляется на CD (полный бред, конечно, однако все равно надо скачивать последние версии ПО с вебсайта компании).

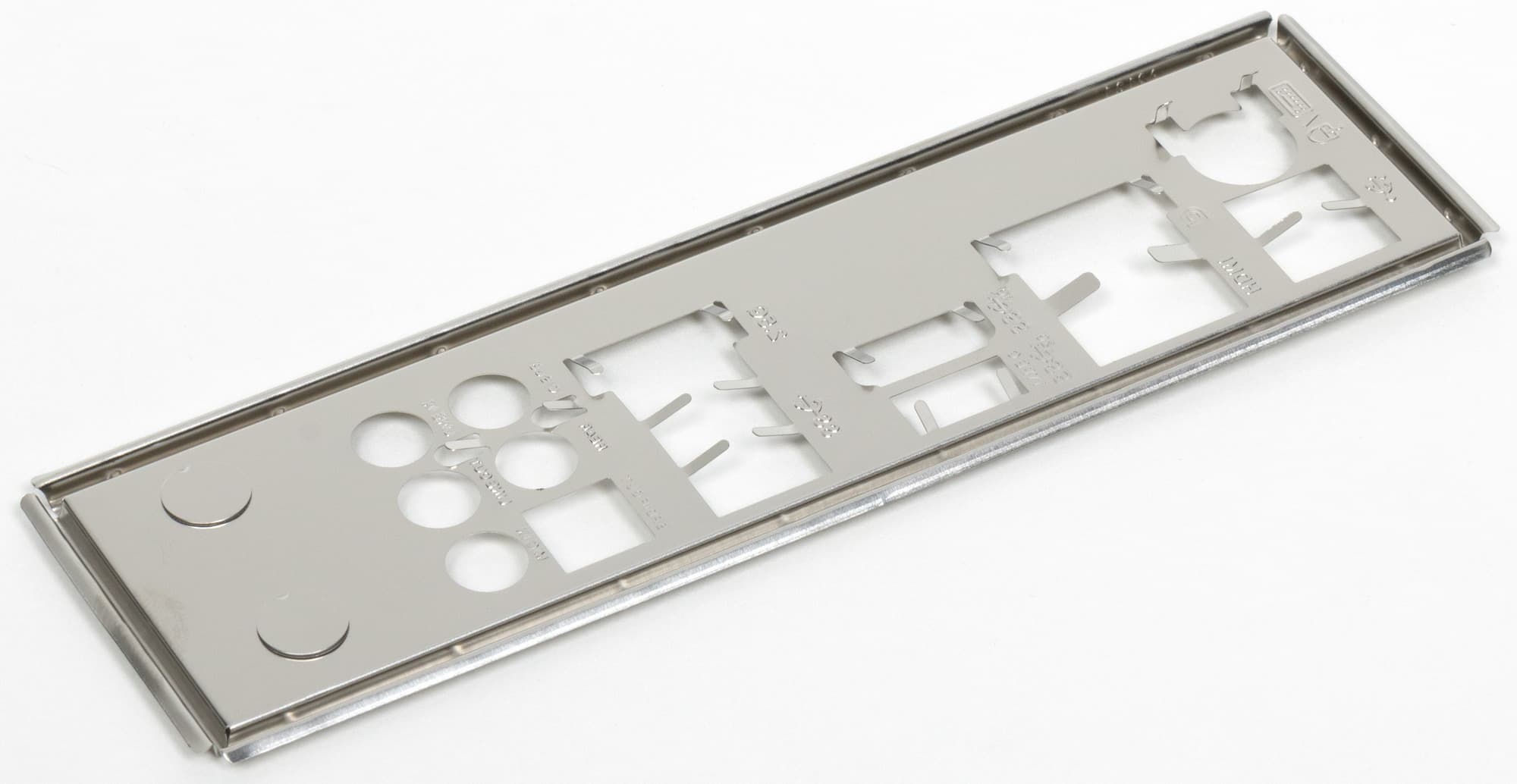

Особо отмечу, что «заглушка» на заднюю панель с разъемами не смонтирована на самой плате, а идет в комплекте отдельно (прямо четкий признак того, что данная матплата относится к «простолюдинам» -) ).

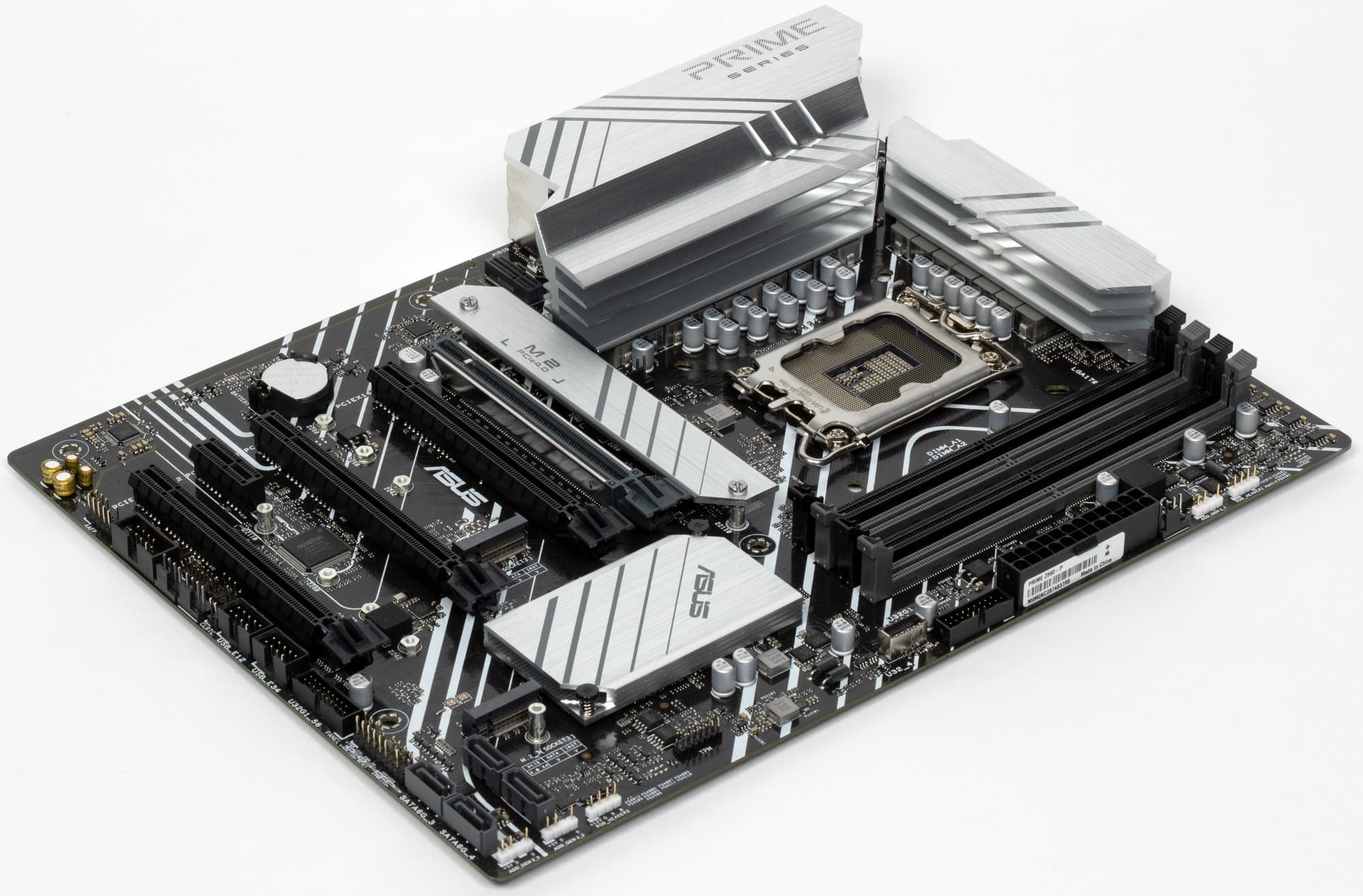

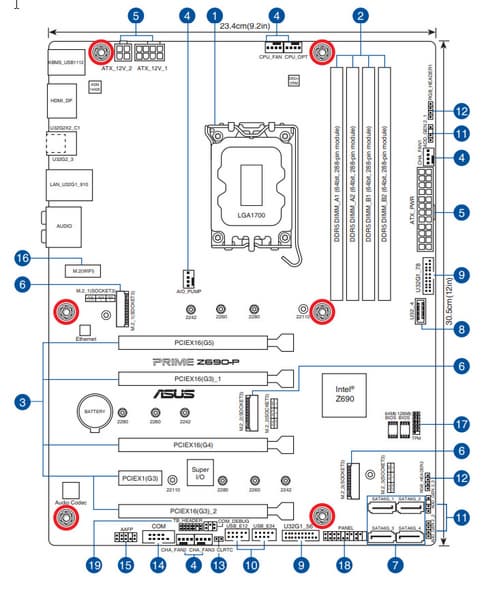

Форм-фактор

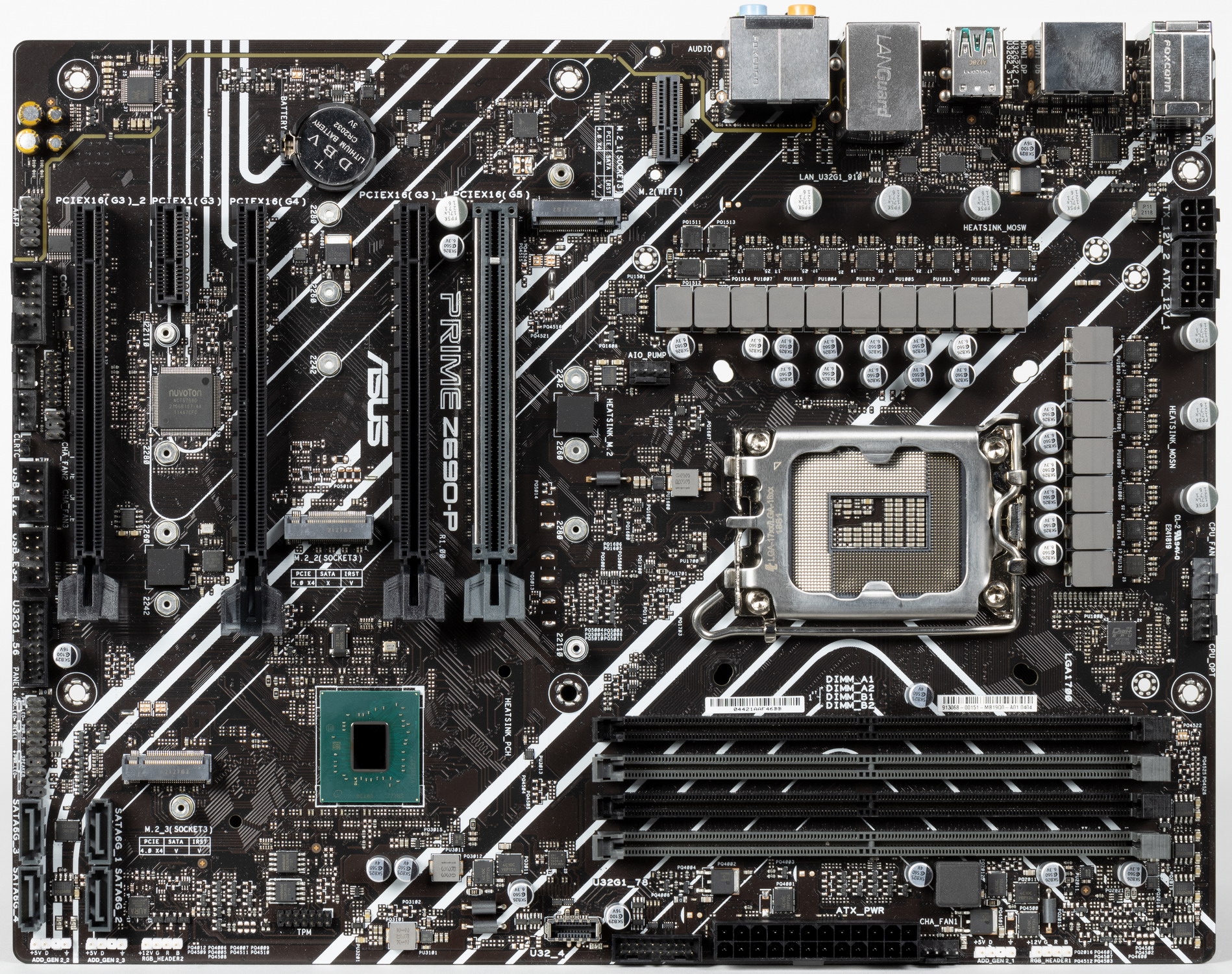

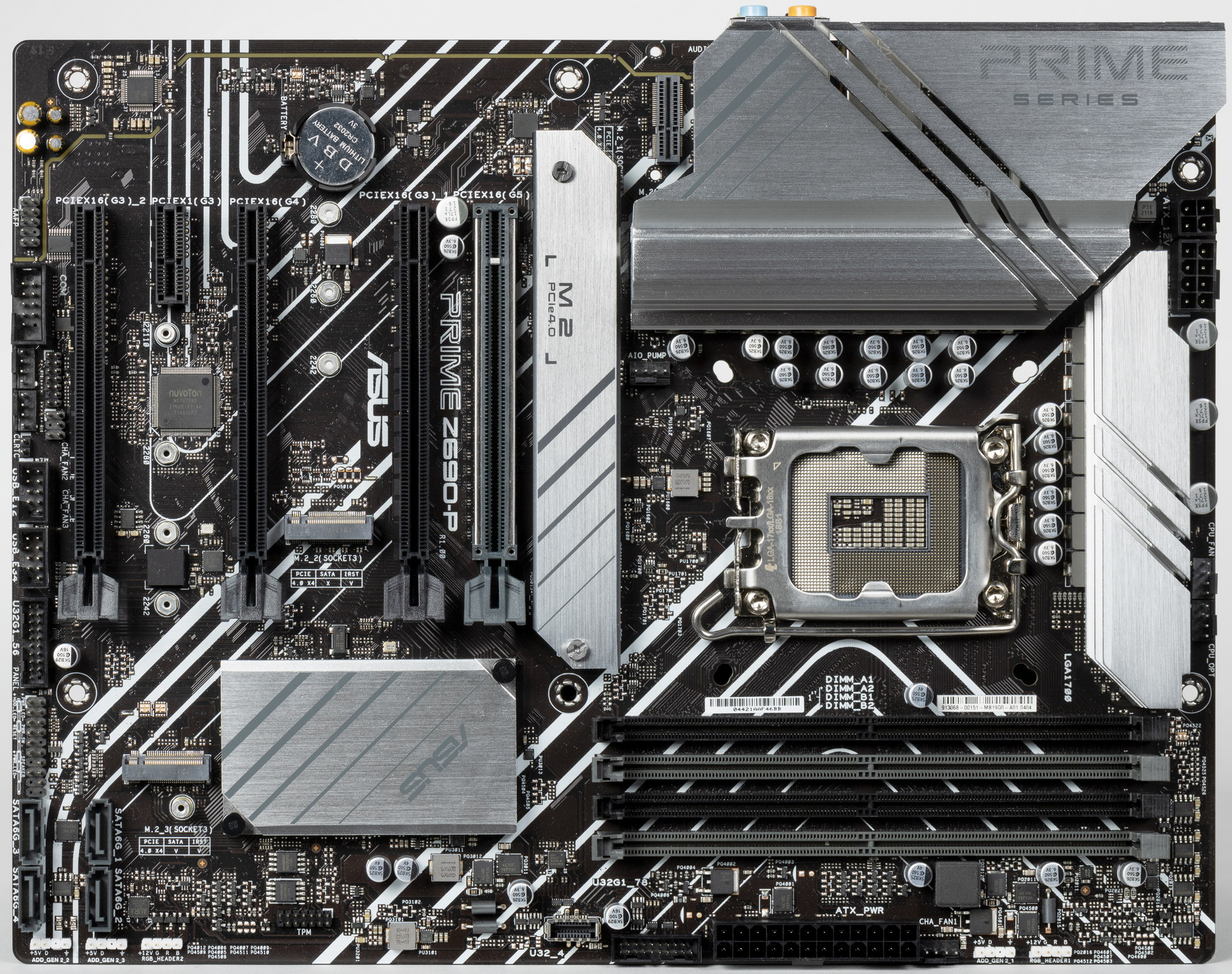

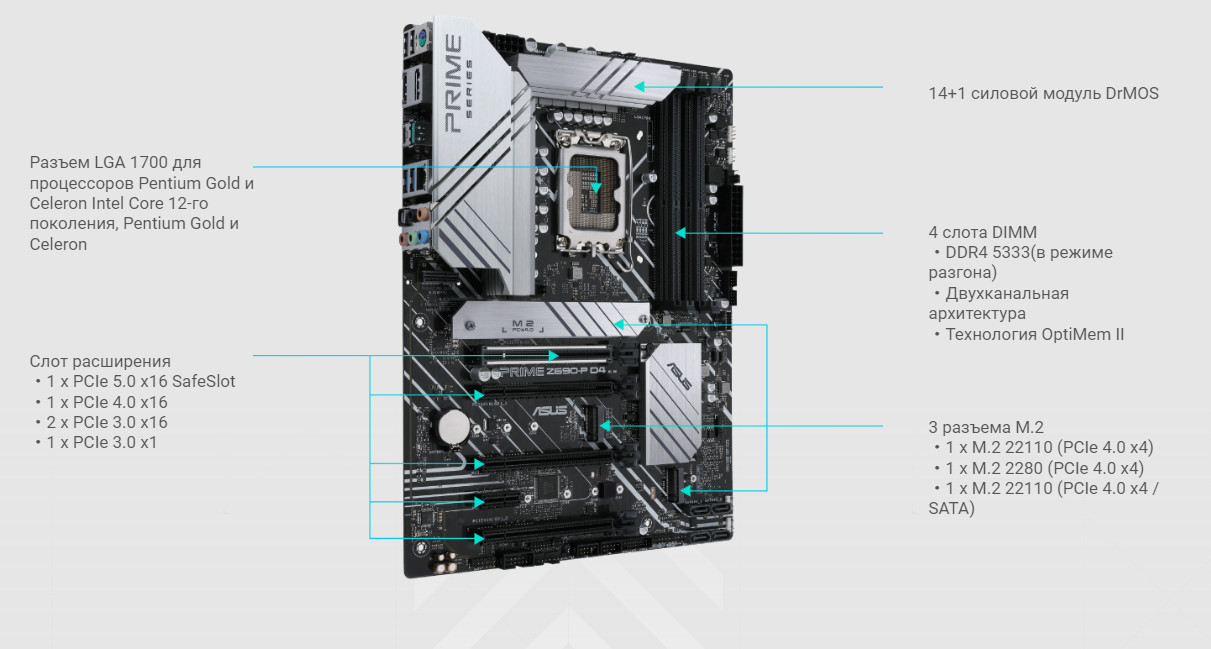

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus Prime Z690-P имеет размеры 305×234 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 6 монтажных отверстий для установки в корпус. Почему шесть, а не девять (стандарт) ? А просто потому, что плата более узкая, нежели обычно привычные нам ATX-матплаты: 234 мм по ширине, а не 244, именно потому боковая грань материнки «не достает» до трех монтажных втулок в корпусе ровно на 1 см.

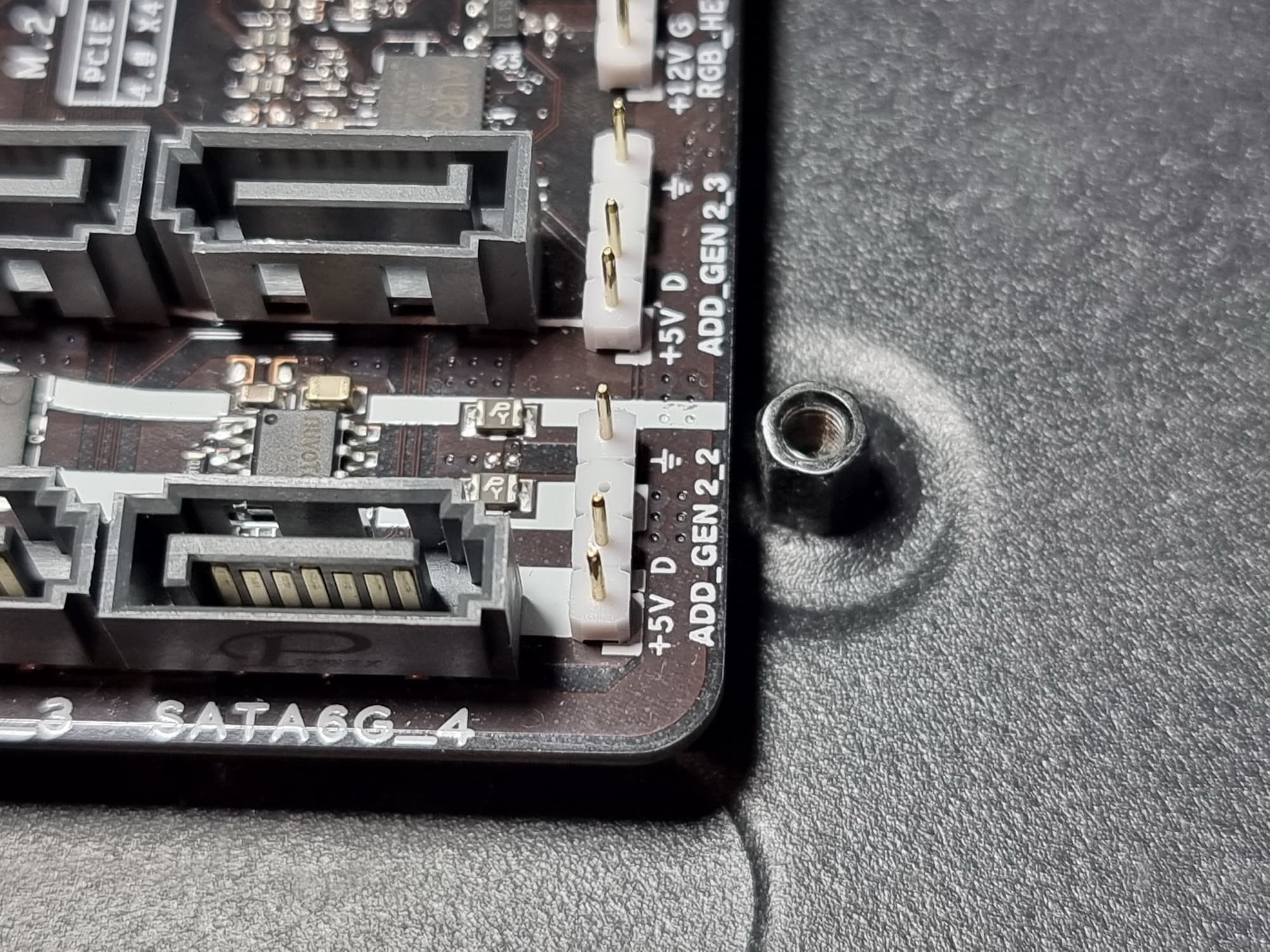

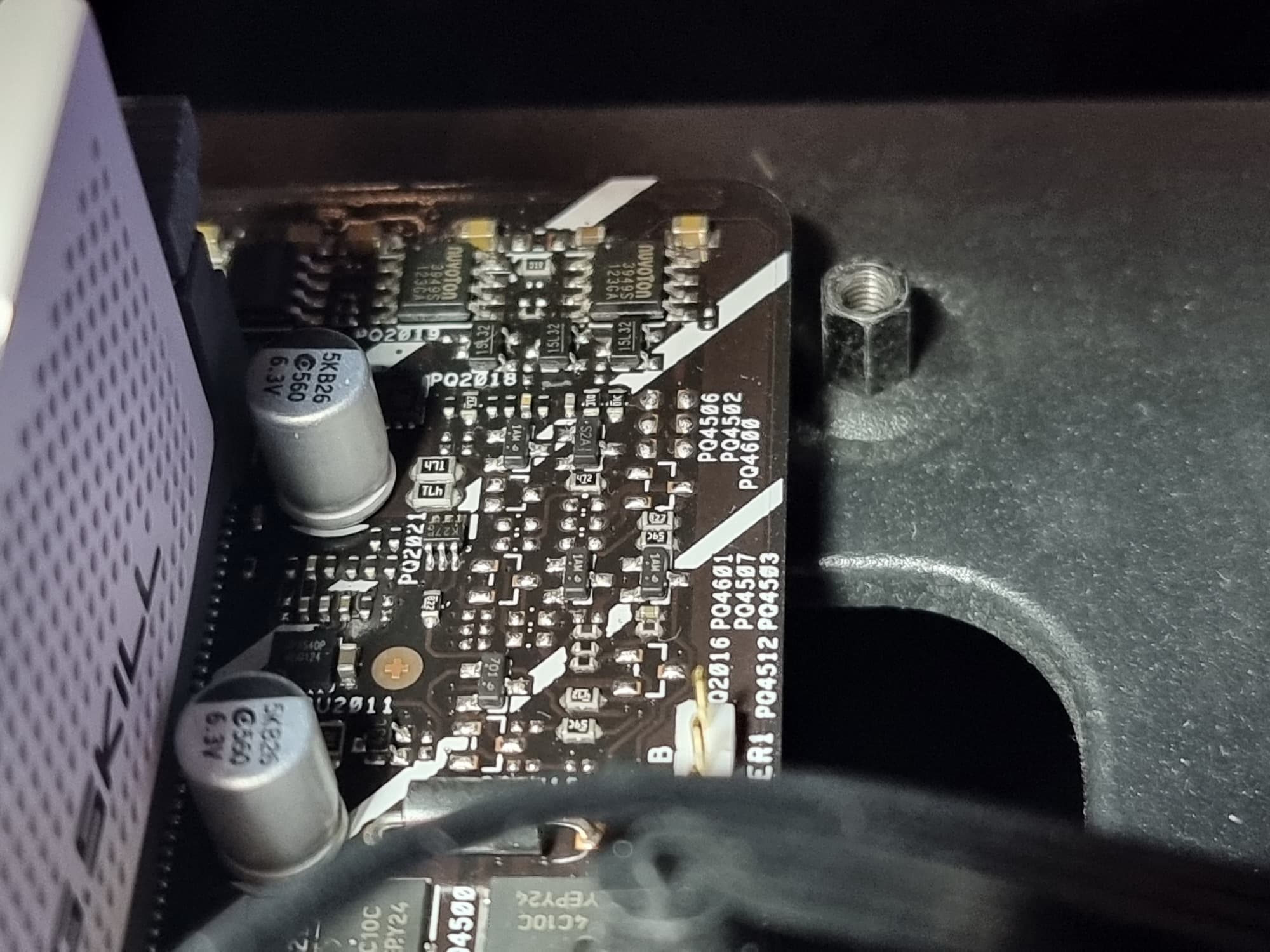

Кстати, это очень неприятный момент, т.к. край материнской платы по сути повис в воздухе, а ведь на нем много весьма жестких разъемов, как для АТХ-питания, так и для USB- и SATA-портов. Поэтому следует подключать в указанные разъемы крайне осторожно, желательно что-то подложив под край матплаты. Я лично не понимаю инженеров – зачем надо было экономить на 1 см полоски текстолита.

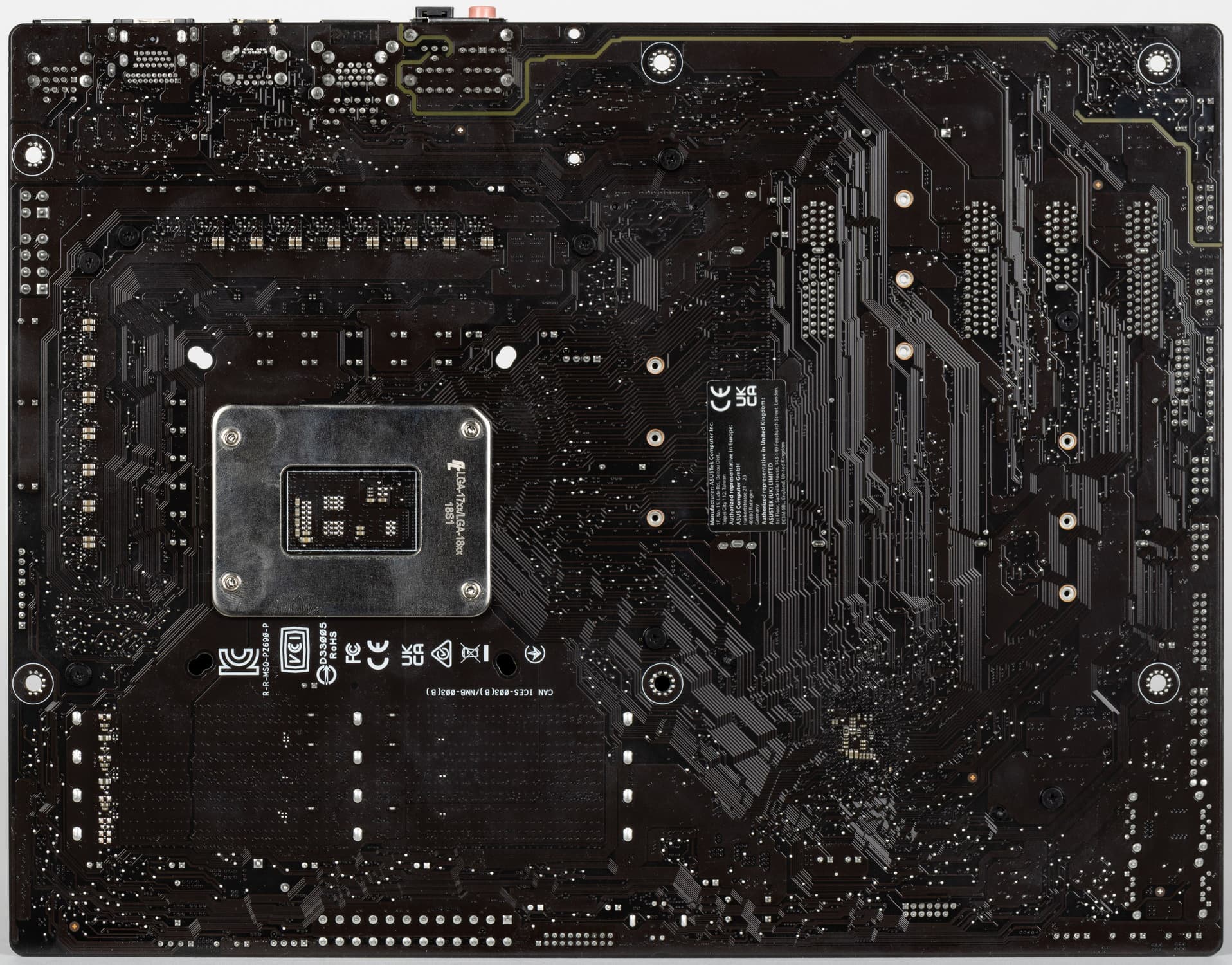

На оборотной стороне ничего по сути нет. Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

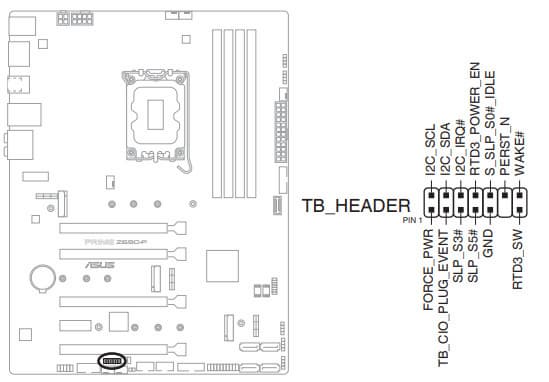

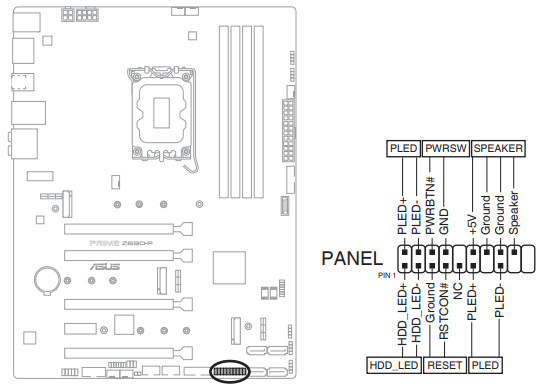

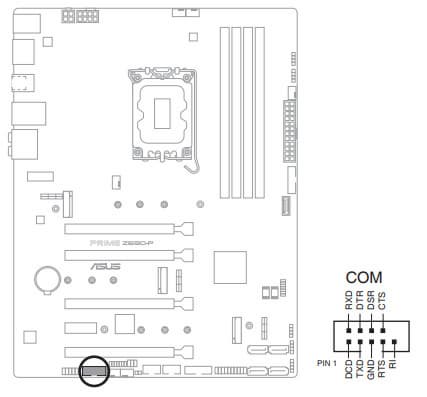

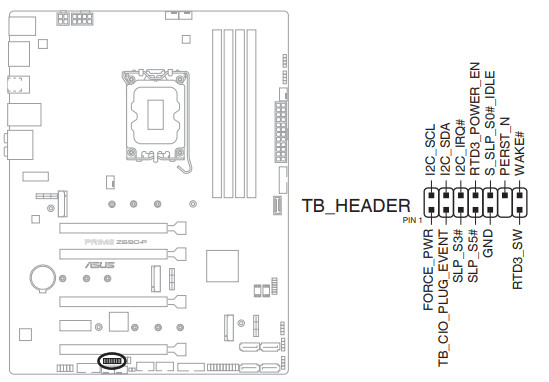

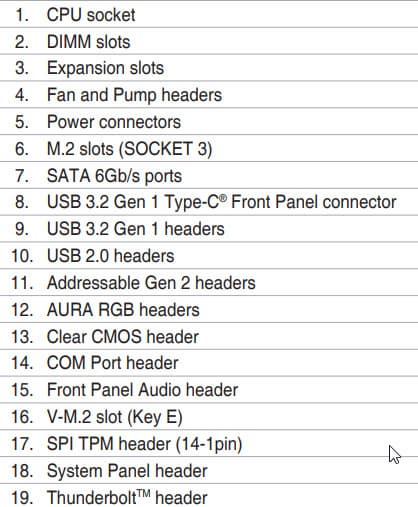

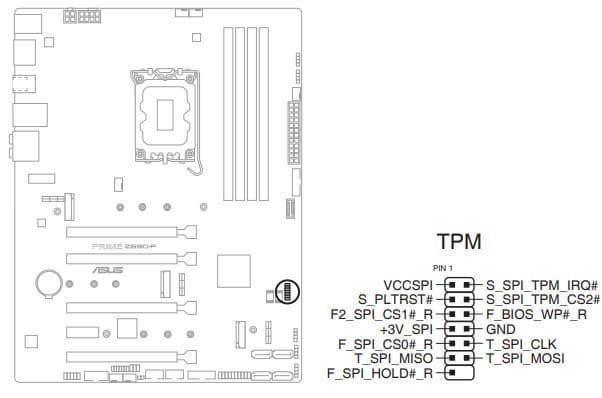

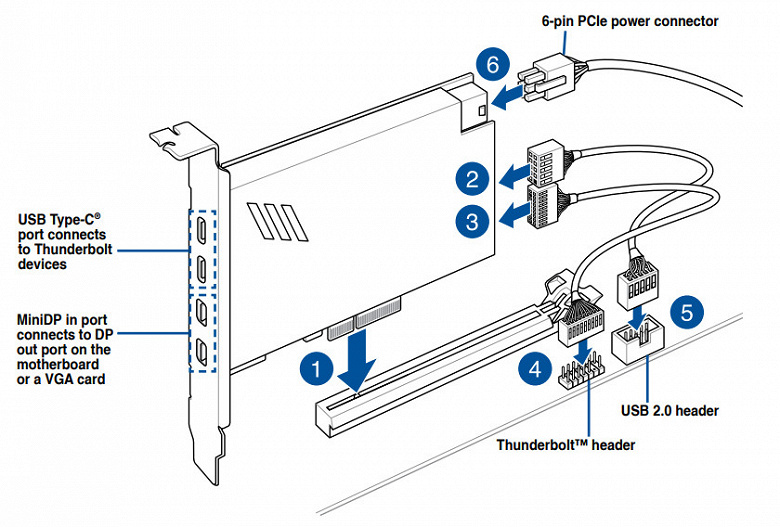

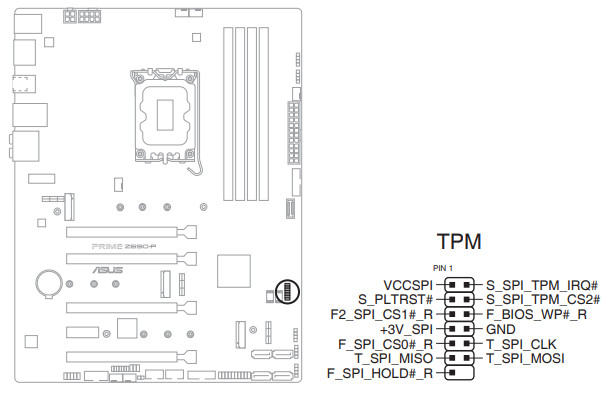

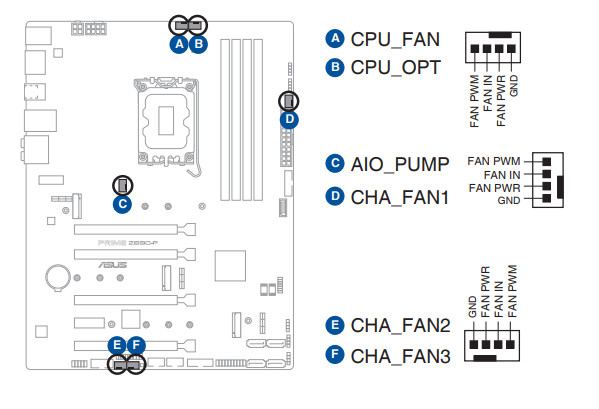

| Поддерживаемые процессоры | Intel Core 12-го поколения |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z690 |
| Память | 4 × DDR5, до 6000 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 2 × PCIe 3.0 x16 (режим x4) 1 × PCIe 4.0 x16 (режим x4) 1 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z690) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z690, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (Z690, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Alcor Link AU6260) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (Z690) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (Z690) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (Z690) 1 × USB 3.2 Gen1: 1 внутренний разъем Type-C (Z690) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (Realtek RTS5463+ITE IT8851) 1 × USB 3.2 Gen2: 1 порт Type-A (голубой) (Z690) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 2 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × PS/2(универсальный) 1 × HDMI 2.1 1 × DP 1.4 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen1 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем Thunderbolt 1 разъем COM-port 1 разъем TPM для устройств безопасности 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×234 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5333 и выше МГц. В частности данная плата поддерживает частоты до 6000 МГц.

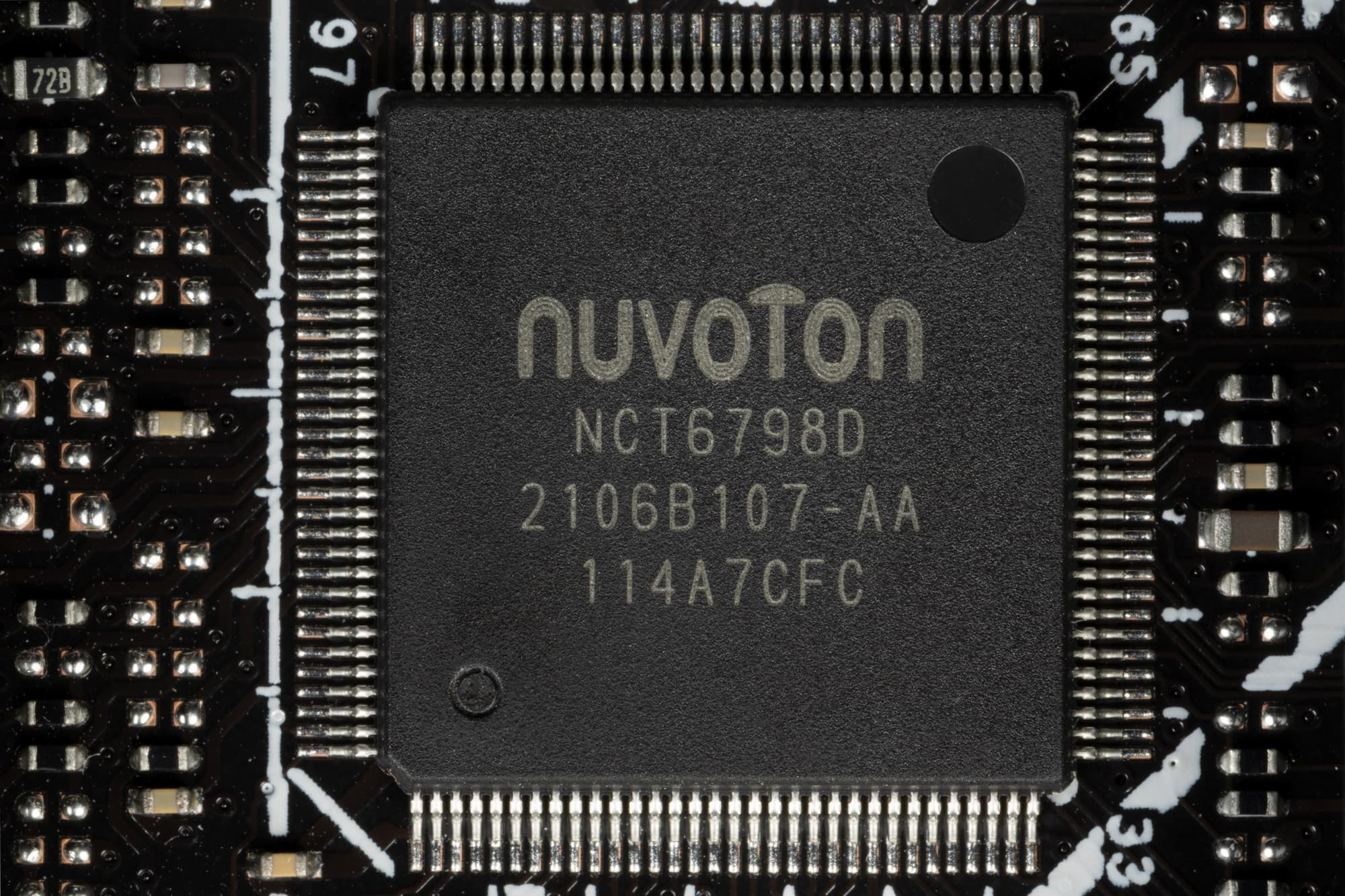

Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).

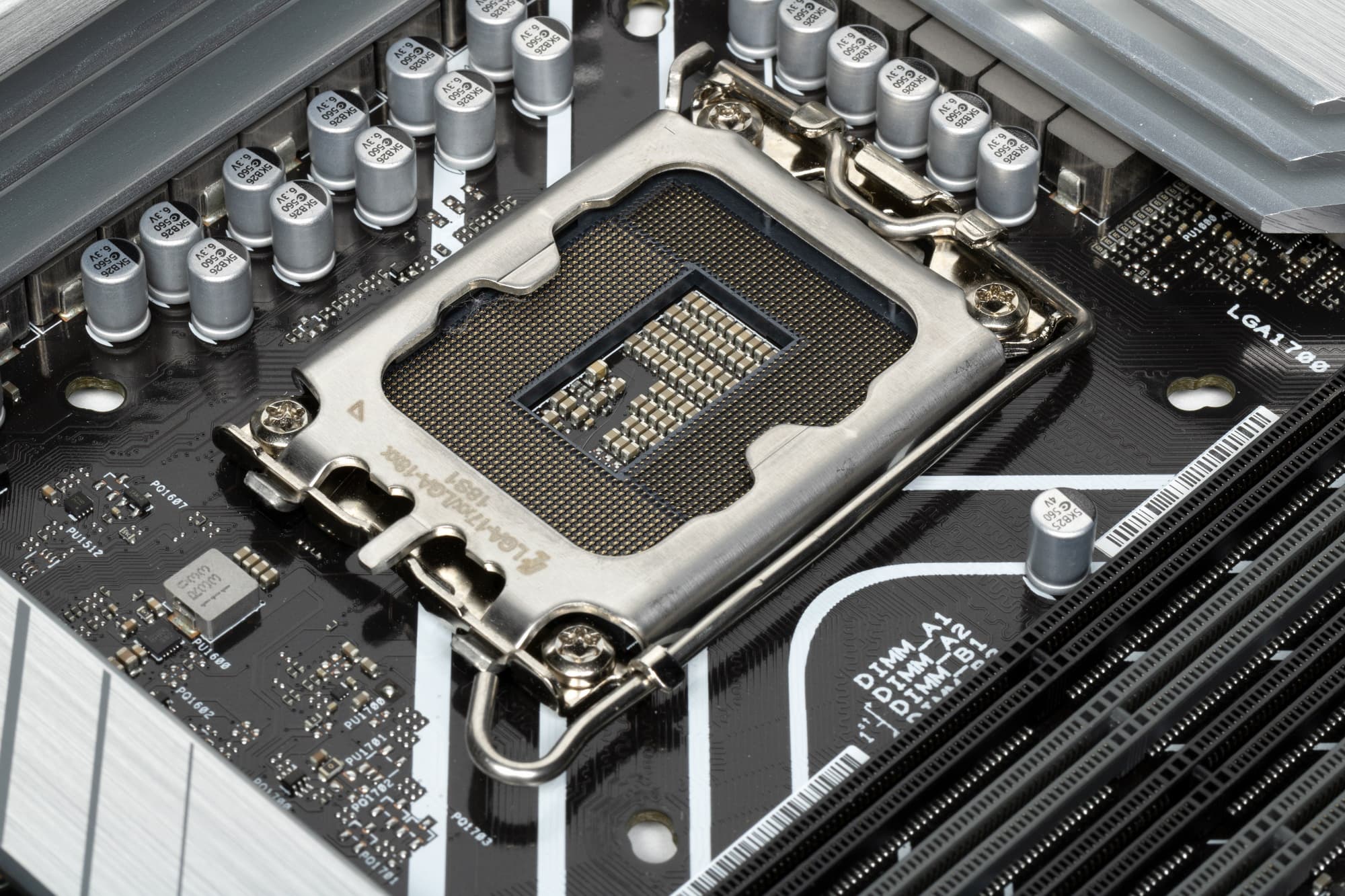

Еще раз надо напомнить, что Asus Prime Z690-P поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700.

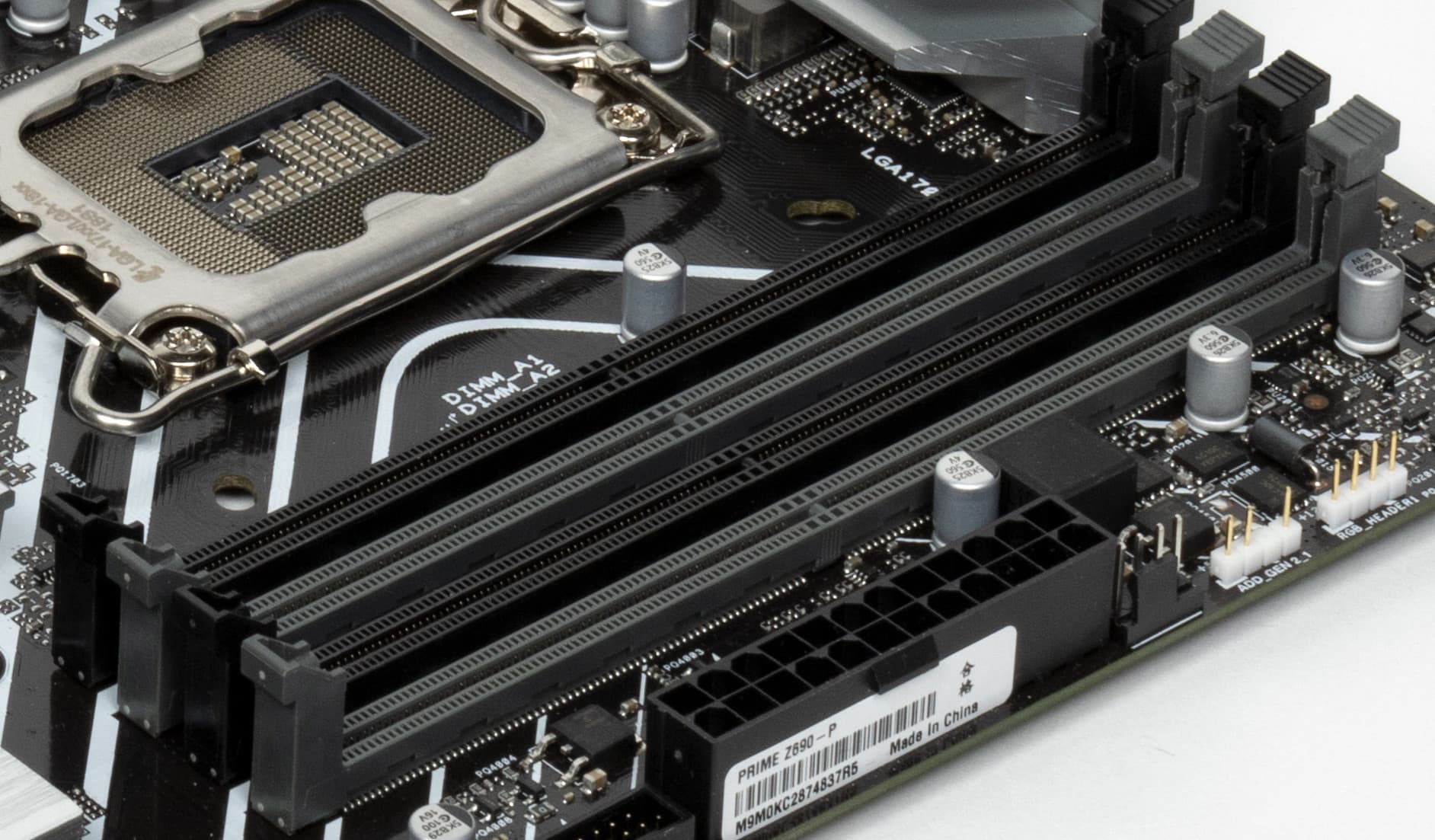

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки.

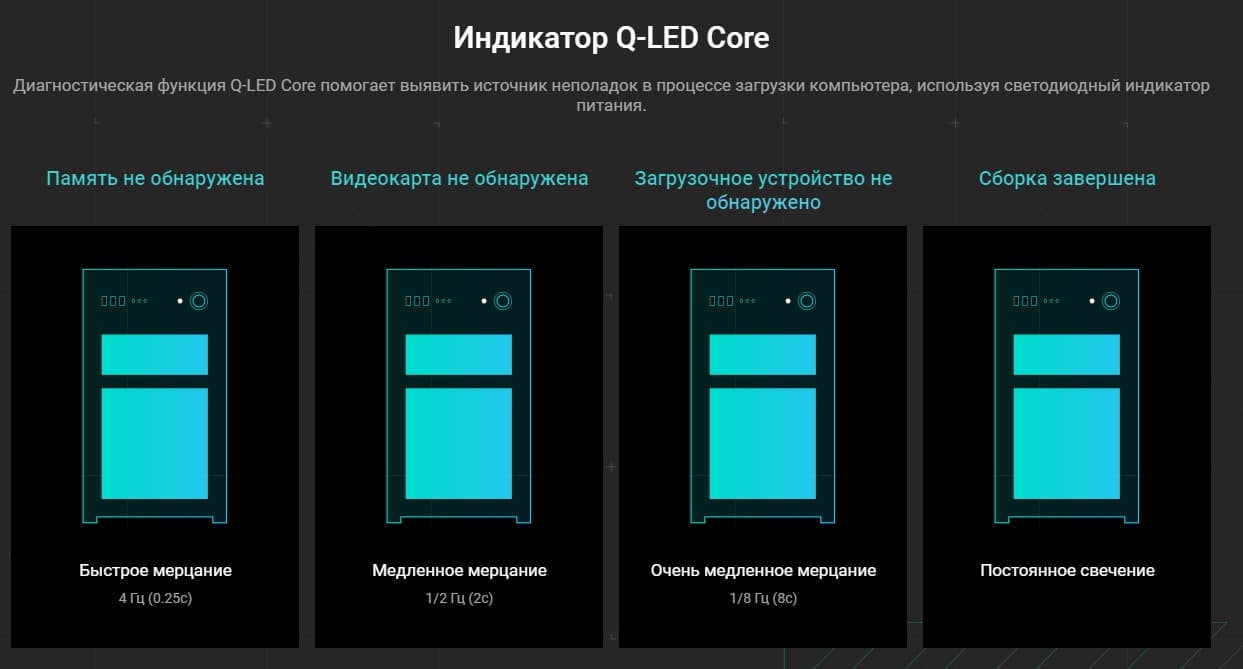

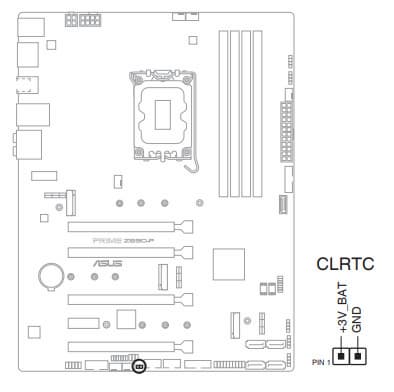

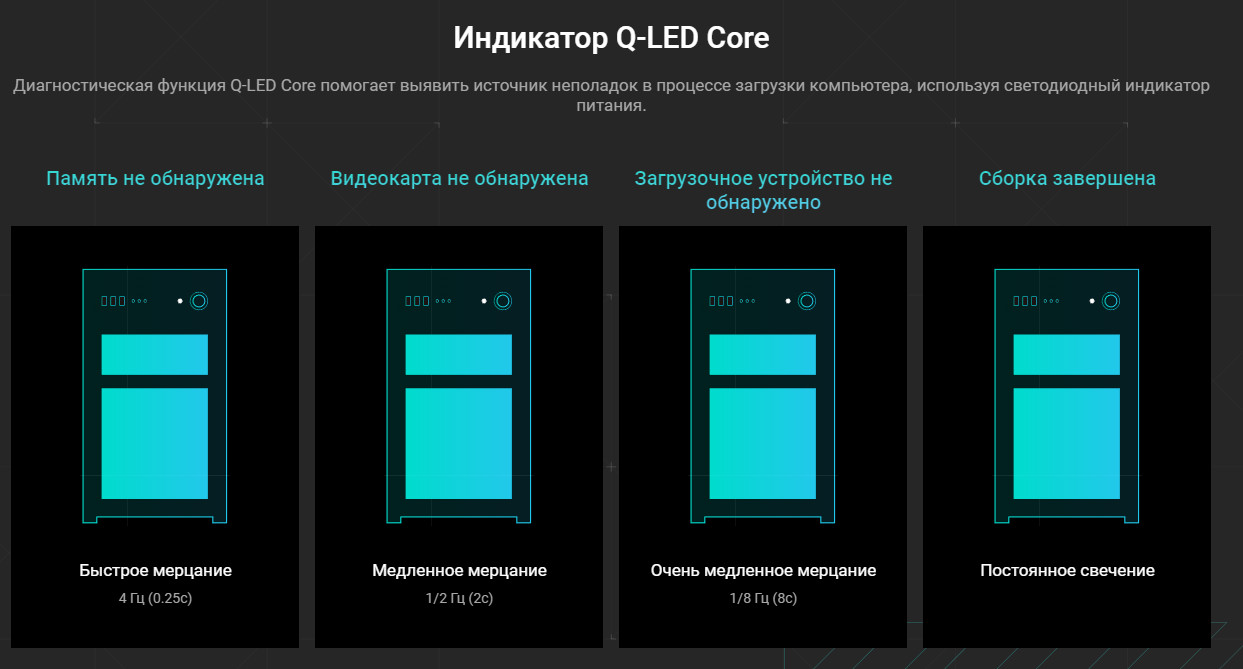

Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):
- Слот PCIe x16_2 (4 линии PCIe 3.0);
- Слот PCIe x16_3 (4 линии PCIe 4.0);
- Слот PCIe x16_4 (4 линии PCIe 3.0);
- порты SATA_1/2/3/4: максимум 4 линии PCIe 3.0;
- Слот M.2 (WiFi/BT) (1 линия PCIe 3.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот PCIe x1_1 (1 линия PCIe 3.0);
- Alcor Link AU6260 (USB 2.0 хаб) (1 линия PCIe 3.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 3.0)
Все 28 линий PCIe оказались занятыми (12 PCIe 4.0 + 16 PCIe 3.0). В чипсете Z690 связь с аудиокодеками идет через USB-порт. Также одна линия USB 2.0 зарезервирована на поддержку BT (слот M.2 (key E) для беспроводного адаптера). Ну и контроллеры RTS5463 и IT8851 для своих нужд использует сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный PCIe x16_1, так что вариантов переключений просто физически нет.

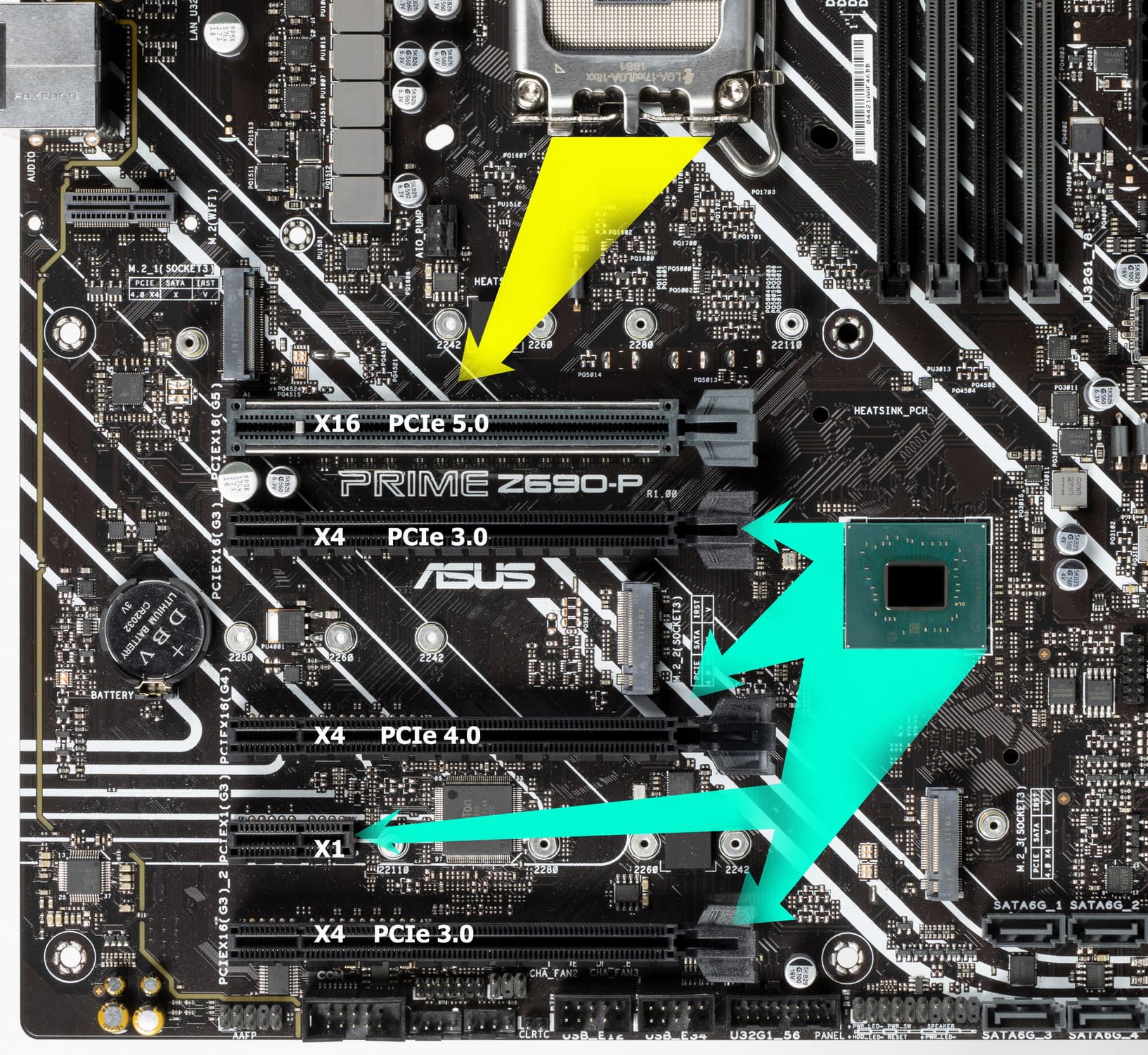

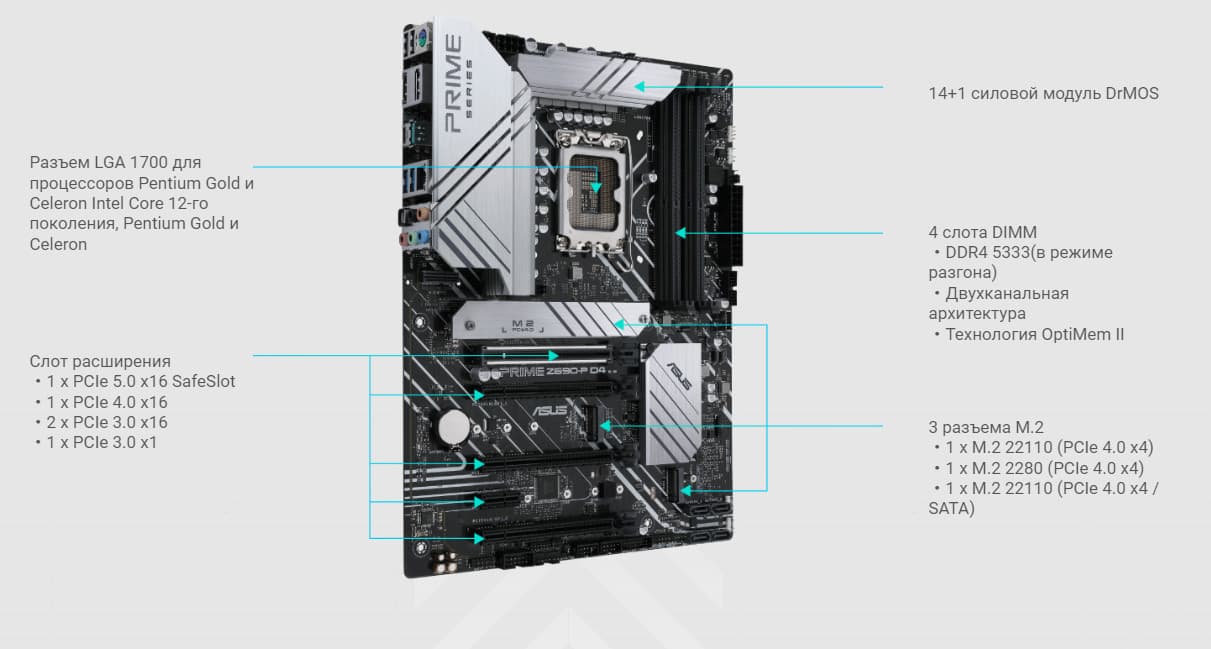

Теперь в целом про слоты PCIe. Всего на плате есть 5 слотов: 4 PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то остальные PCIe x16_2/3/4 подключены к Z690, однако физически они получают лишь по 4 линии PCIe 3.0/4.0.
Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.

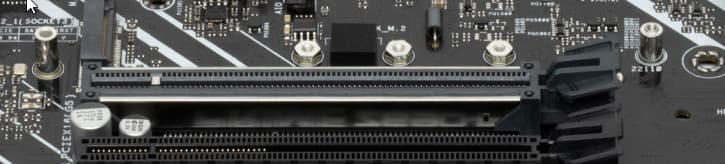

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

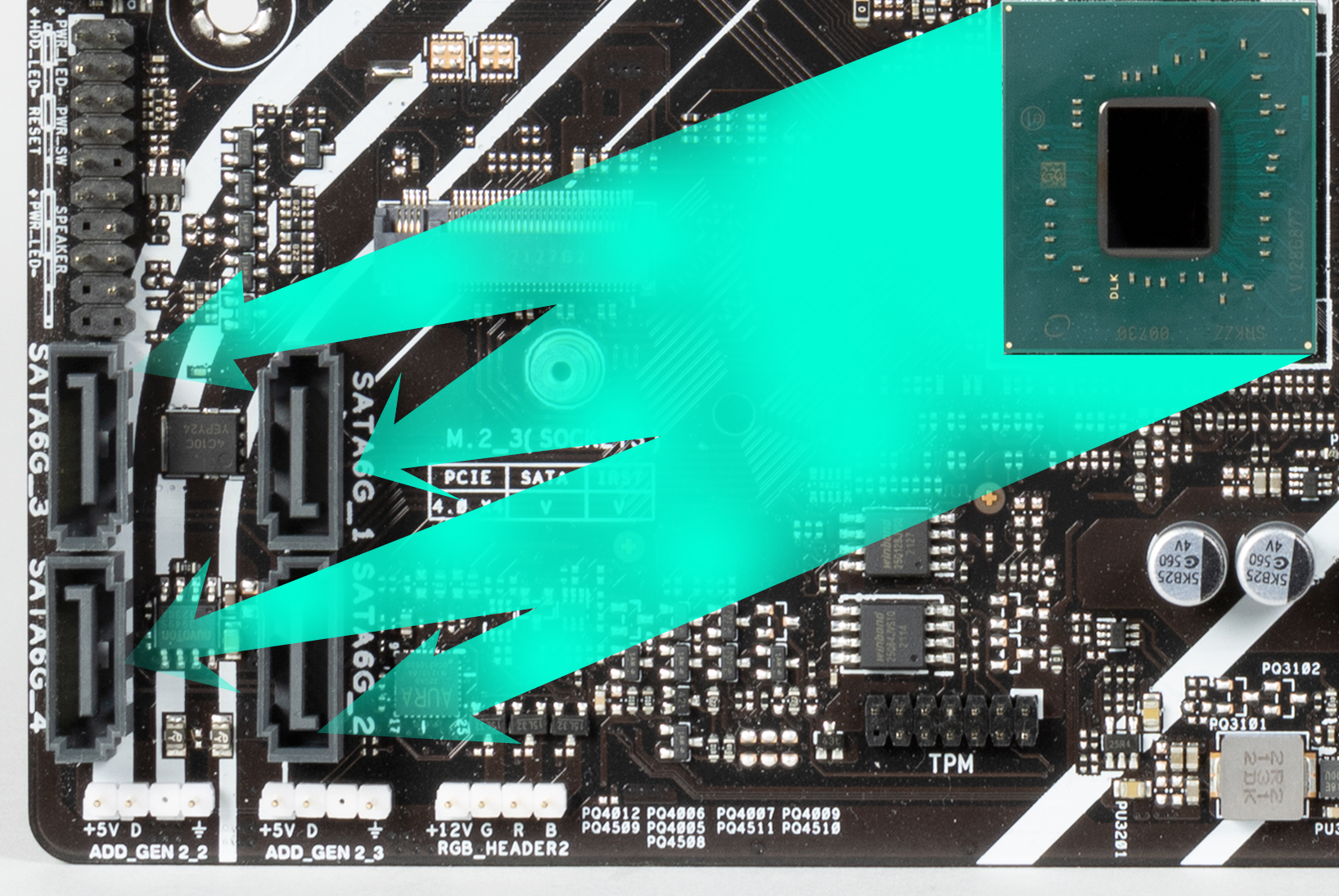

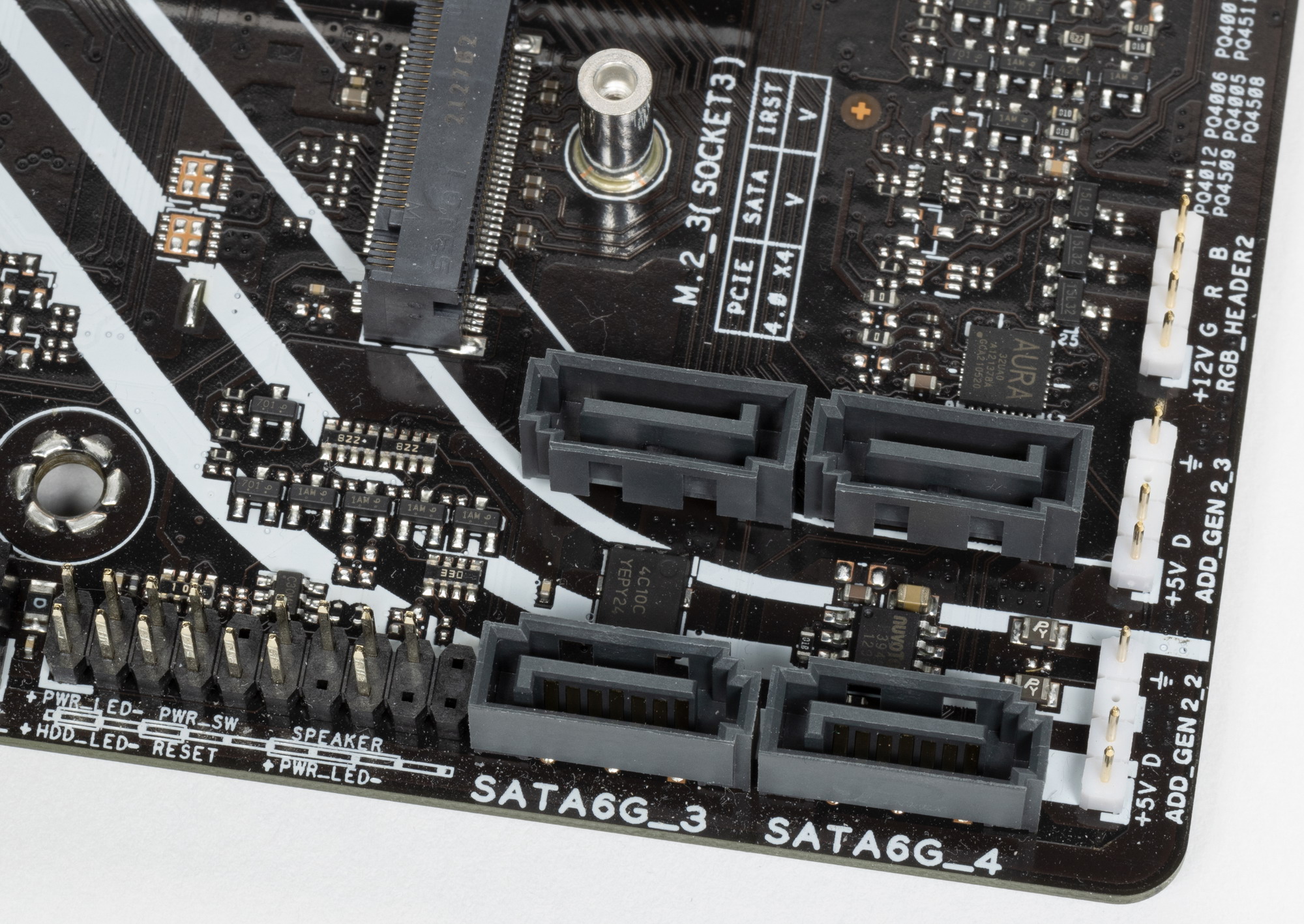

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z690 и поддерживают создание RAID.

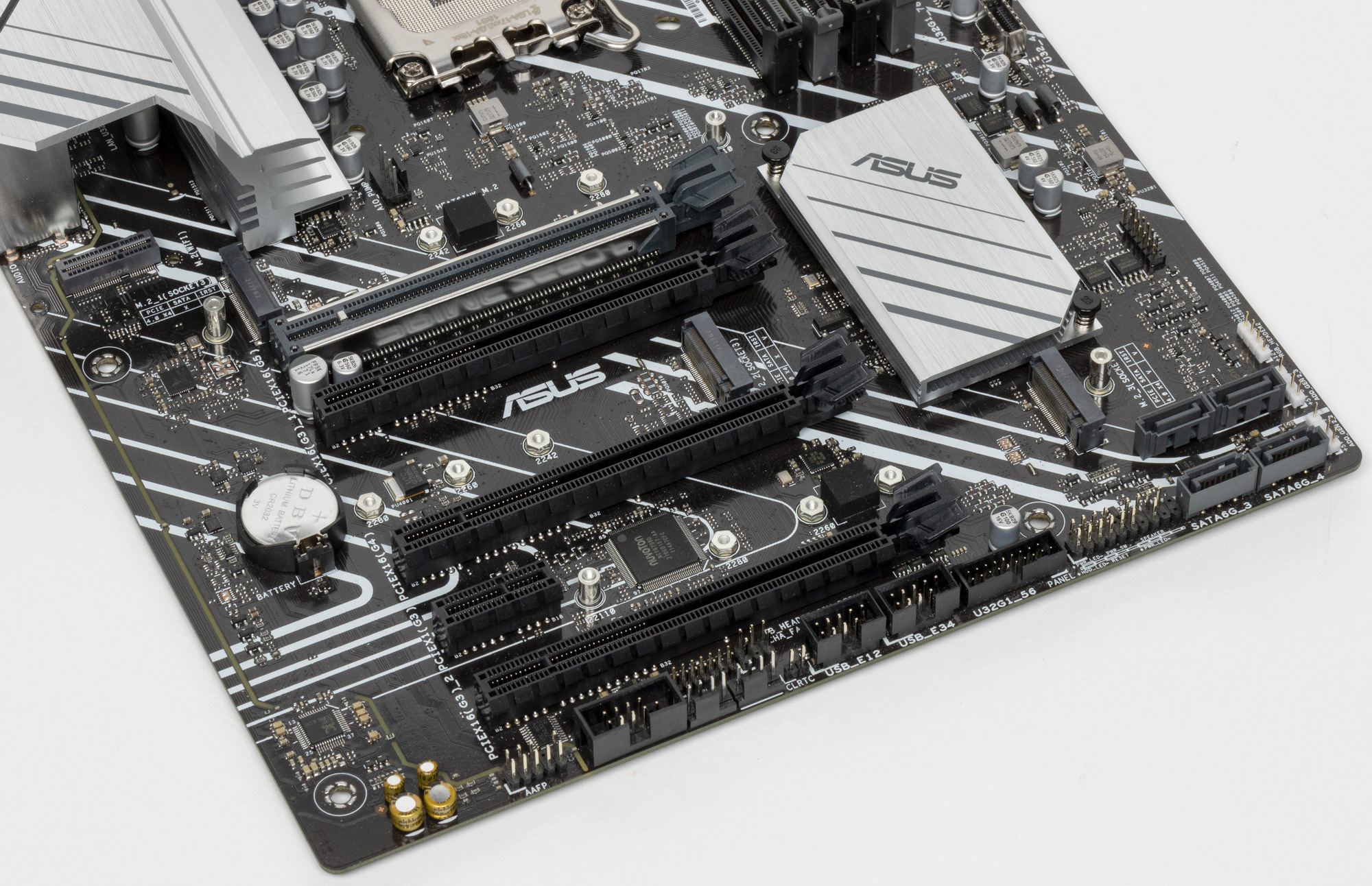

Материнская плата имеет 3 гнезда форм-фактора М.2.
Второй и третий слоты M.2 (M2_2, M2_3) получают данные от чипсета Z690, а первый — от CPU (PCIe 4.0). При этом только М2_3 (PCIe 4.0) поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.
Никаких разделений ресурсов у слотов и портов нет.

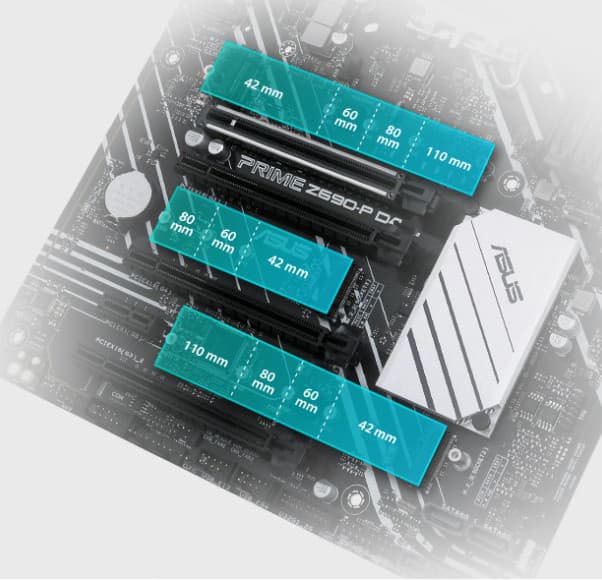

Все слоты поддерживают размеры модулей: 2242/2260/2280, а М2_1 и М2_3 позволяют установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID, а М.2_2/3 использовать для Intel Optane Memory.

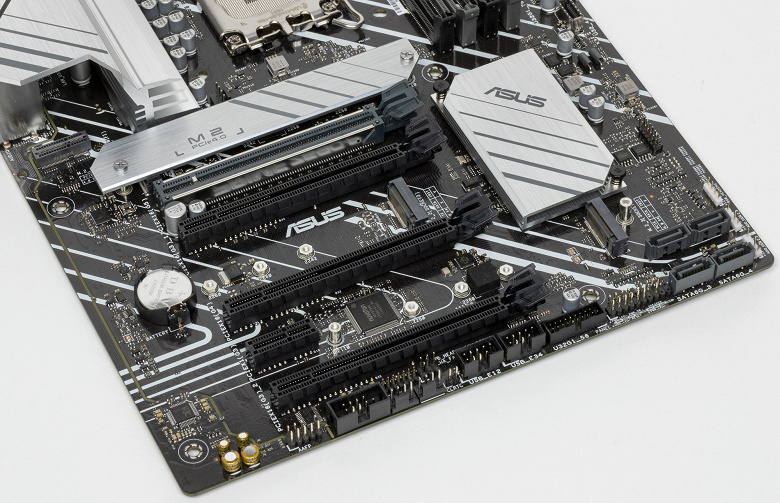

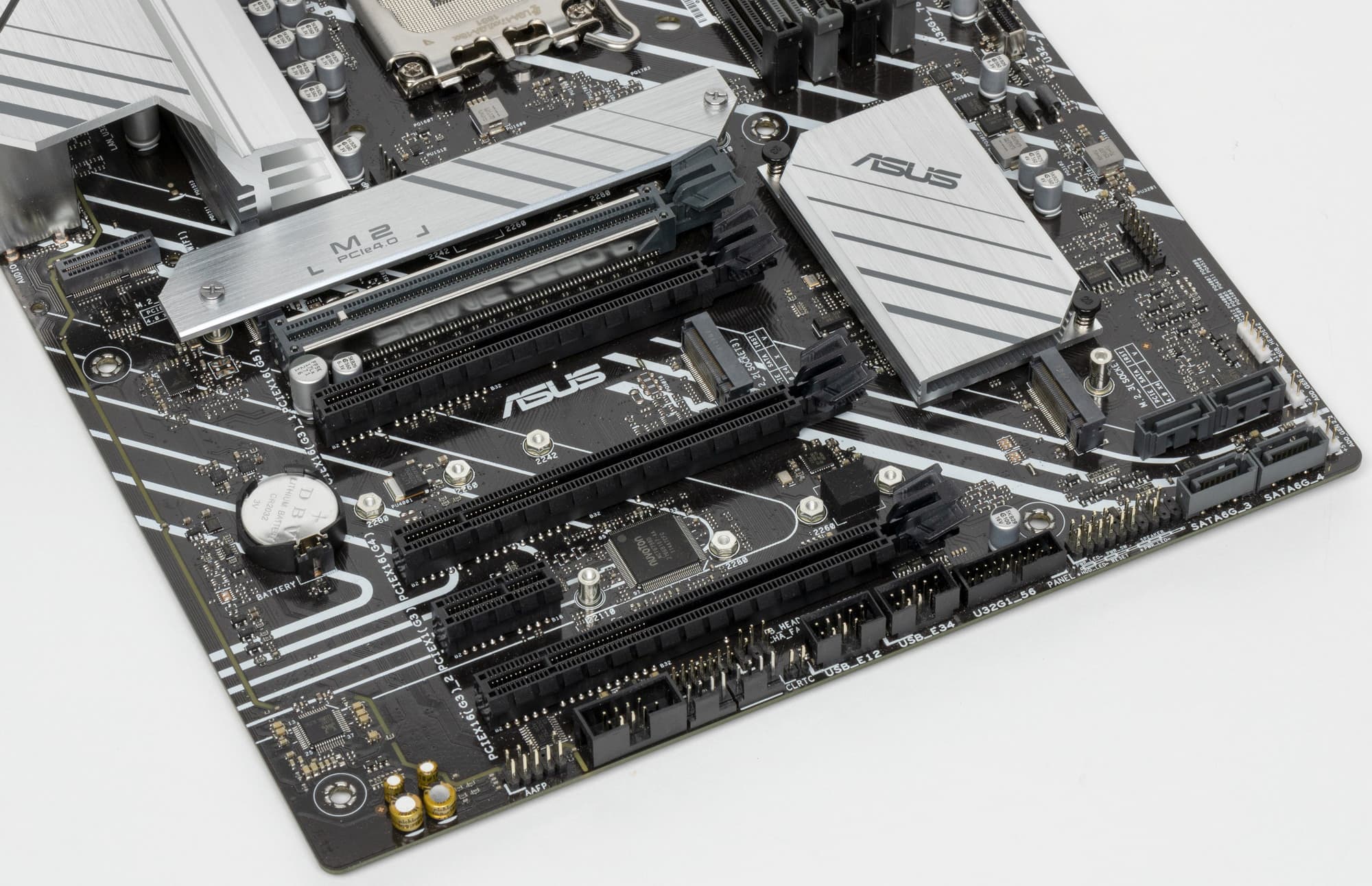

Только M.2_1 обладает своим радиатором. Два нижних слота M.2_2 и М.2_3 без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

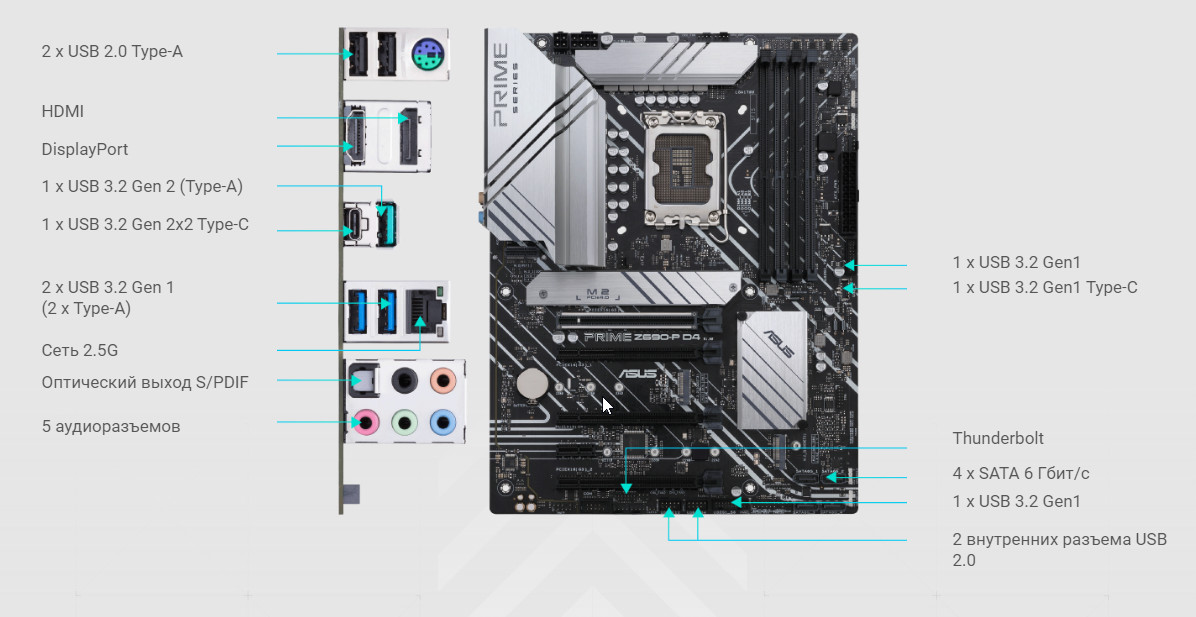

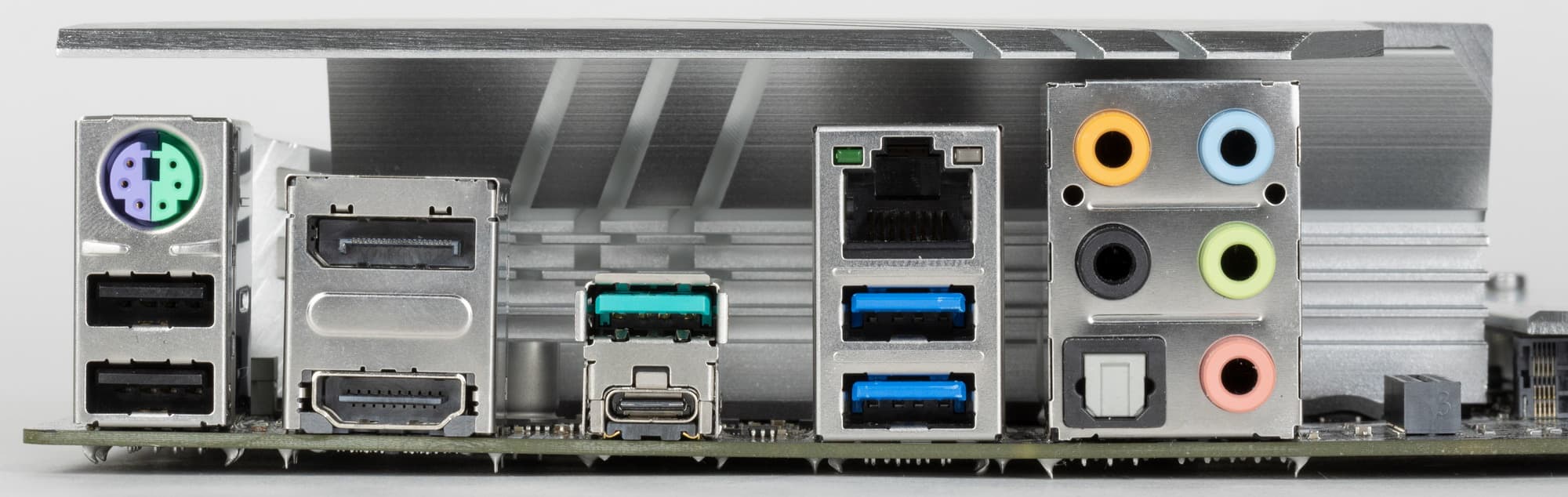

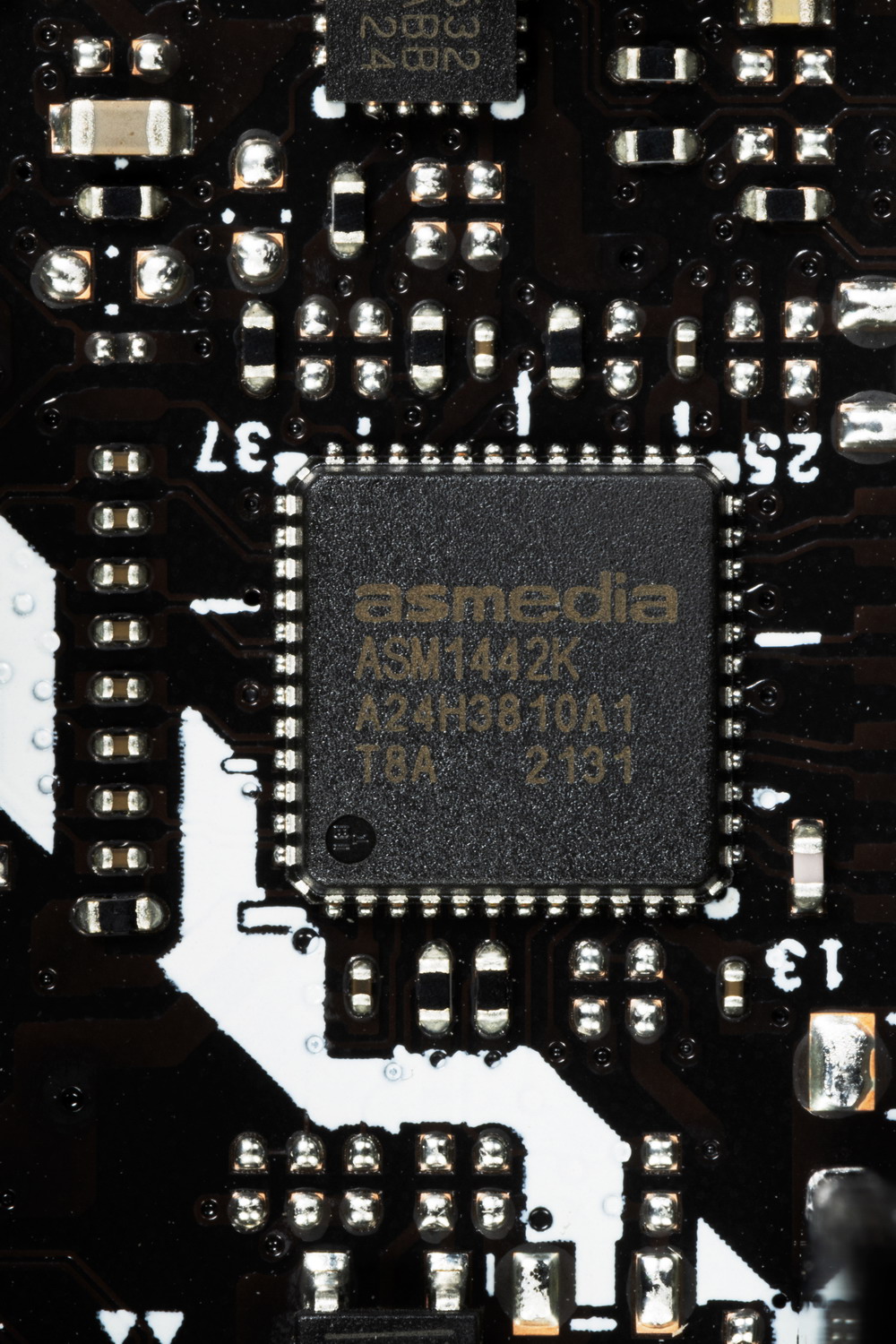

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 28 линий из 28).
И что мы имеем? Всего на материнской плате — 15 портов USB:

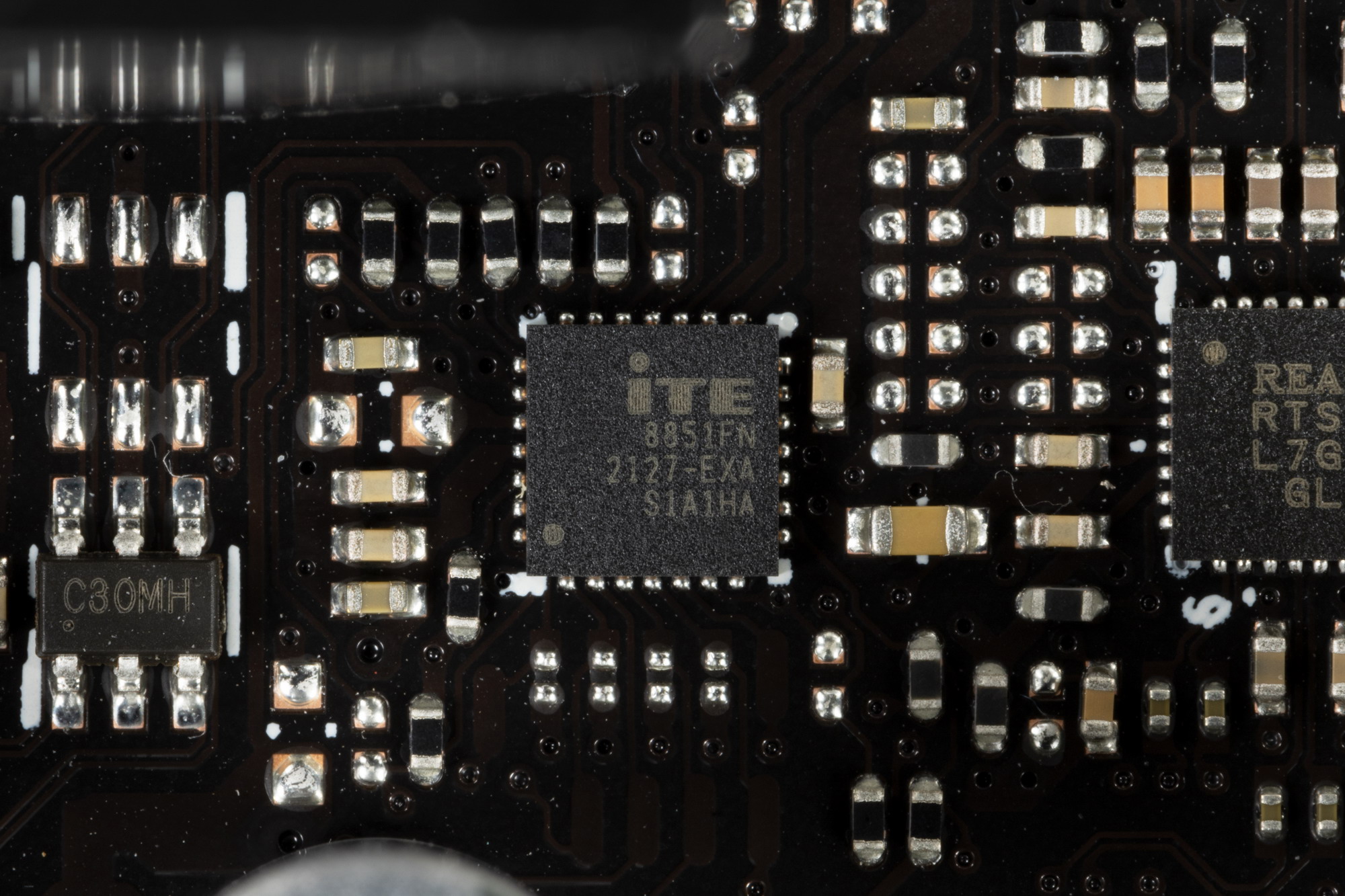

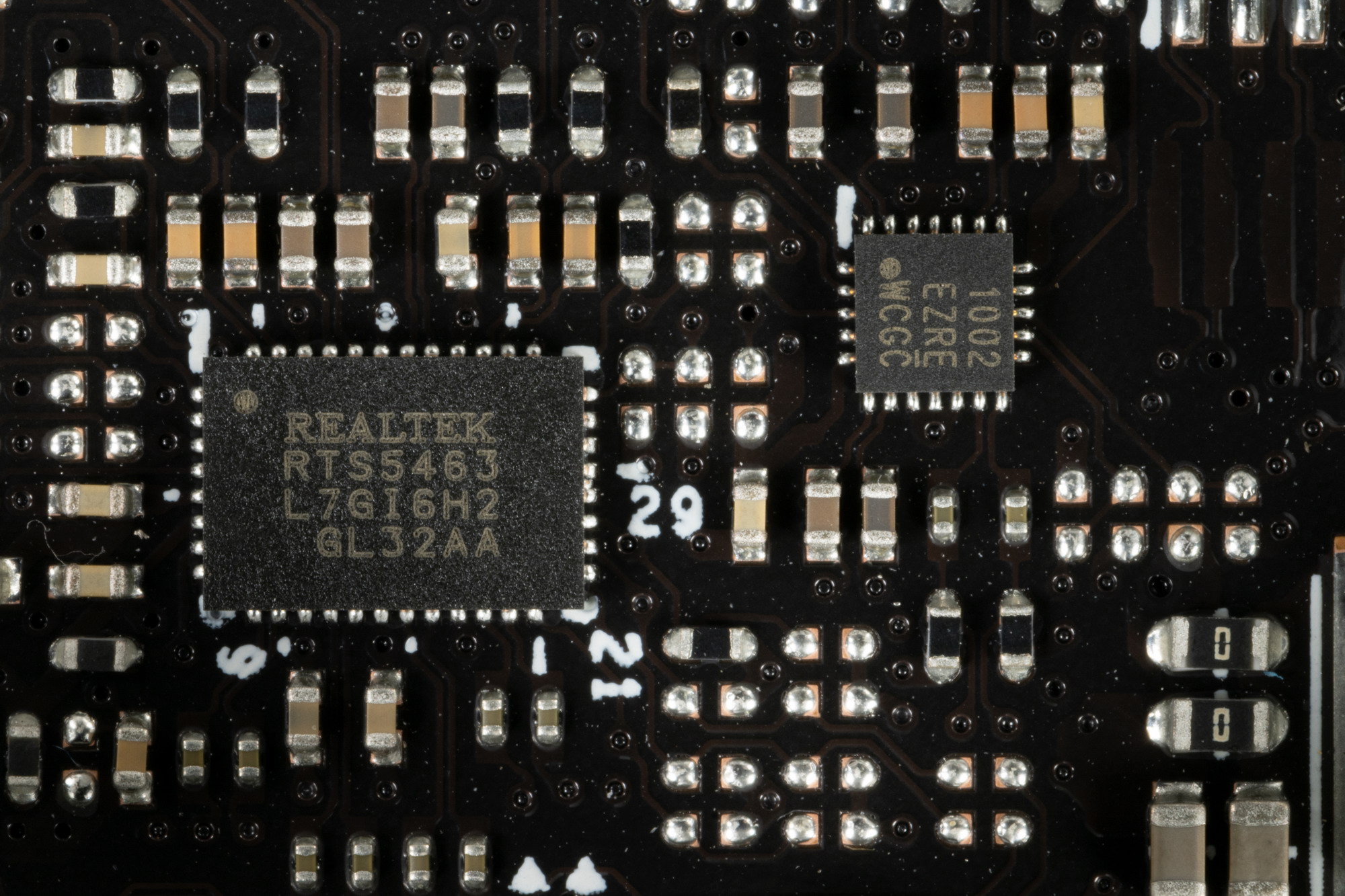

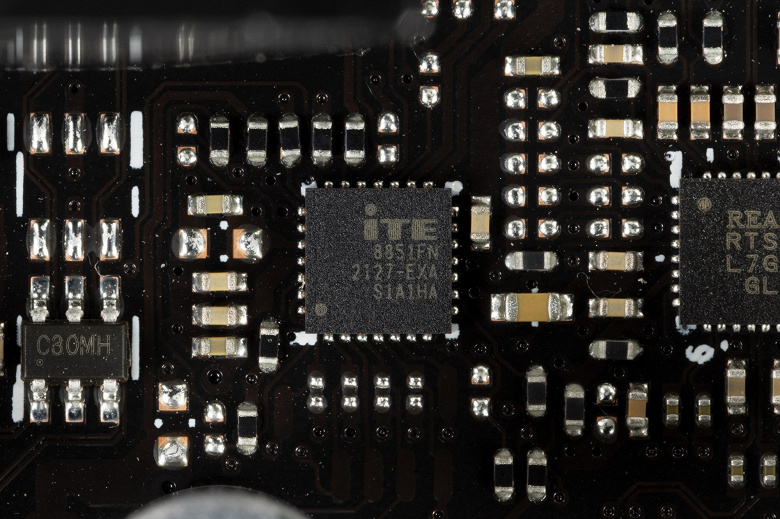

- 1 порт USB 3.2 Gen2x2: реализован с помощью двух хабов ITE IT8851
и Realtek RTS5463
(на них потрачены 2 линии USB 2.0) и представлен на задней панели портом Type-C;
- 1 порт USB 3.2 Gen2: реализованы через Z690 и представлены на задней панели портом Type-A (голубого цвета);

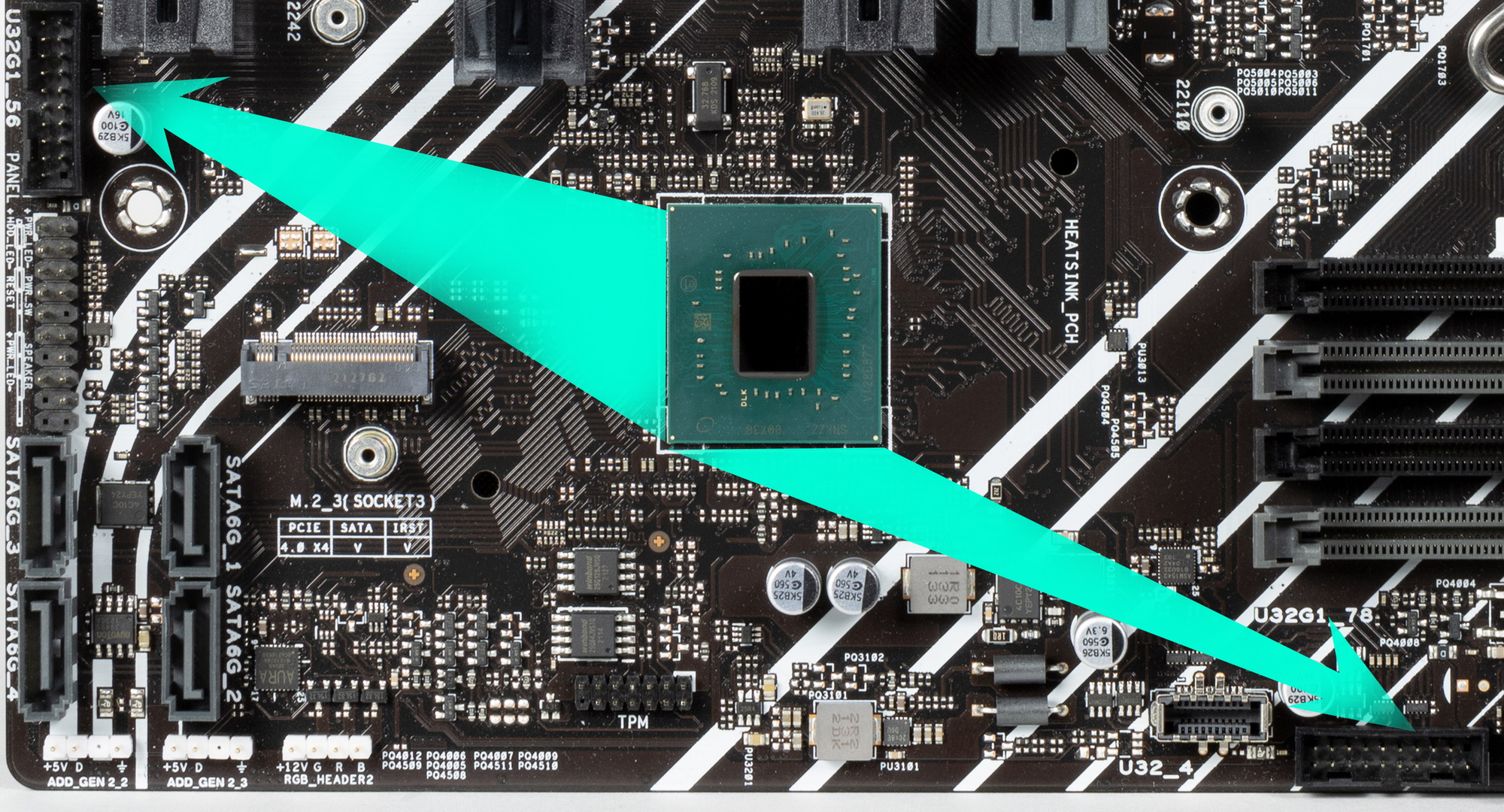

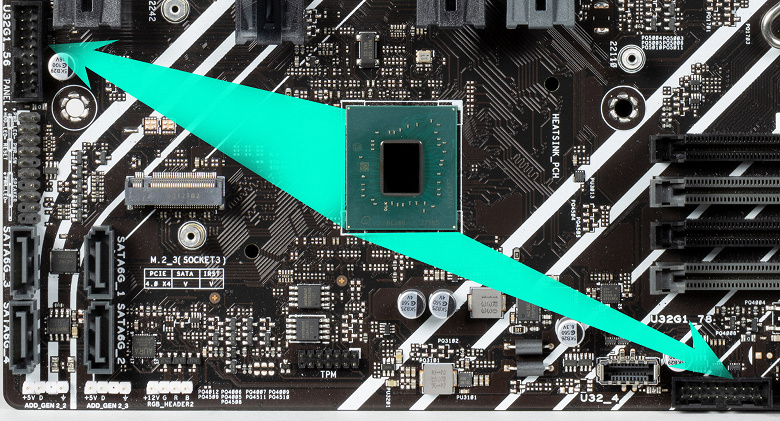

- 7 портов USB 3.2 Gen1: все реализованы через Z690 и представлены: 1 представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса); 2 портами Type-A на задней панели (синего цвета); еще 4 двумя внутренними разъемами
на материнской плате (каждый на 2 порта);

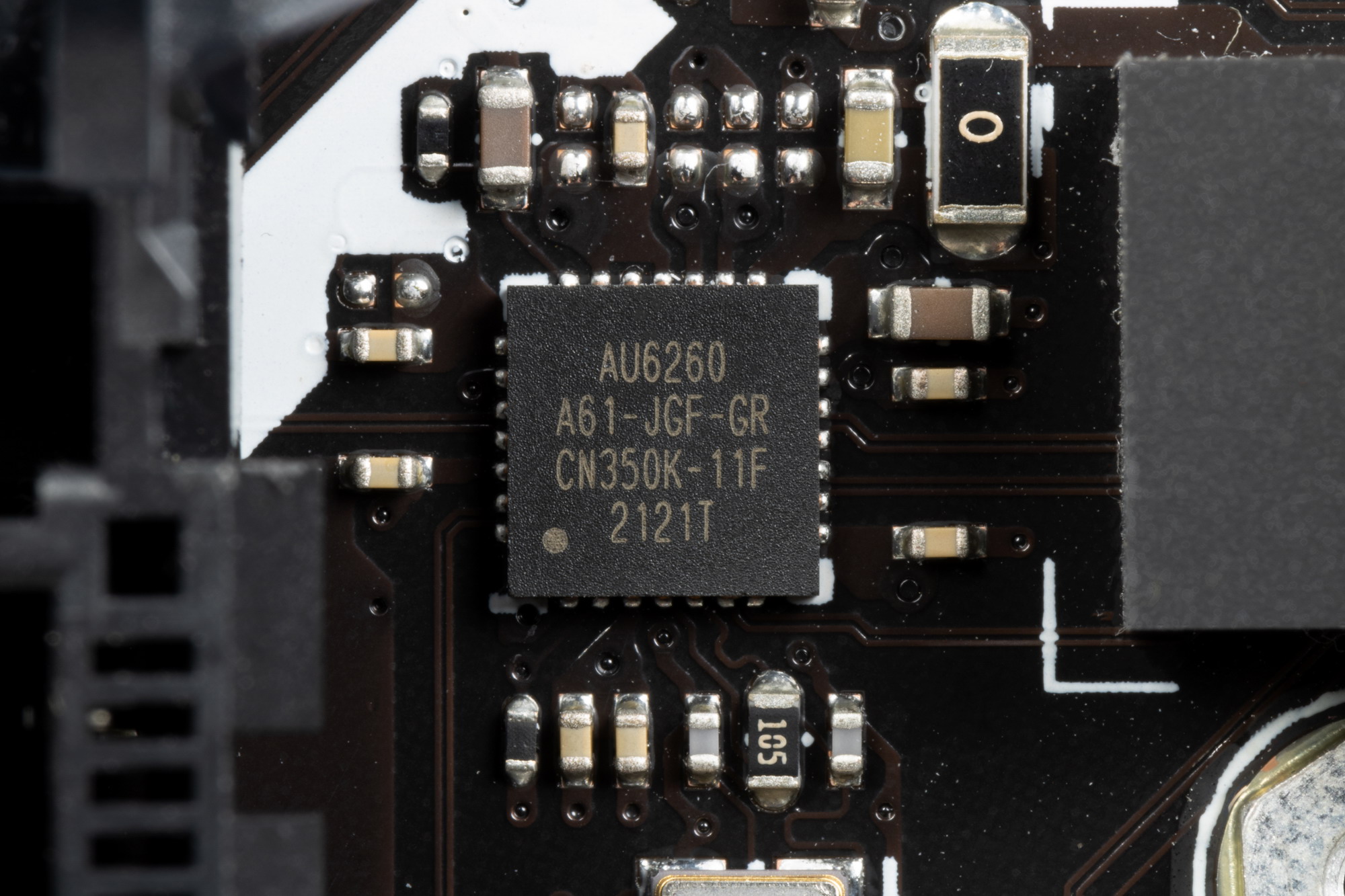

- 6 портов USB 2.0/1.1: 4 реализованы через хаб Alcor Link AU6260 (на него потрачена 1 линия PCIe 3.0 от Z690)
и представлены двумя внутренними разъемами (каждый на 2 порта);
еще 2 реализованы через Z690 и представлены на задней панели портами Type-A (черного цвета). Но есть нюанс!
Таким образом, у нас 4 контроллера используют USB линии:
- Realtek RTS5463 (1 USB 3.2 Gen2 для порта 2х2) (1 линия USB 2.0);
- ITE IT8851 (1 USB 3.2 Gen2 для порта 2х2) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth/WiFi (слот M.2 (Key E)) (1 линия USB 2.0).
Итак, через чипсет Z690 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 1 выделенный USB 3.2 Gen2
- + 7 выделенных USB 3.2 Gen1
= 8 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 8 портов USB 2.0 также занято. Плюс 2 выделенных порта и 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.
Ну и 28 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z690 в данном случае реализовано 36 высокоскоростных порта из 38.

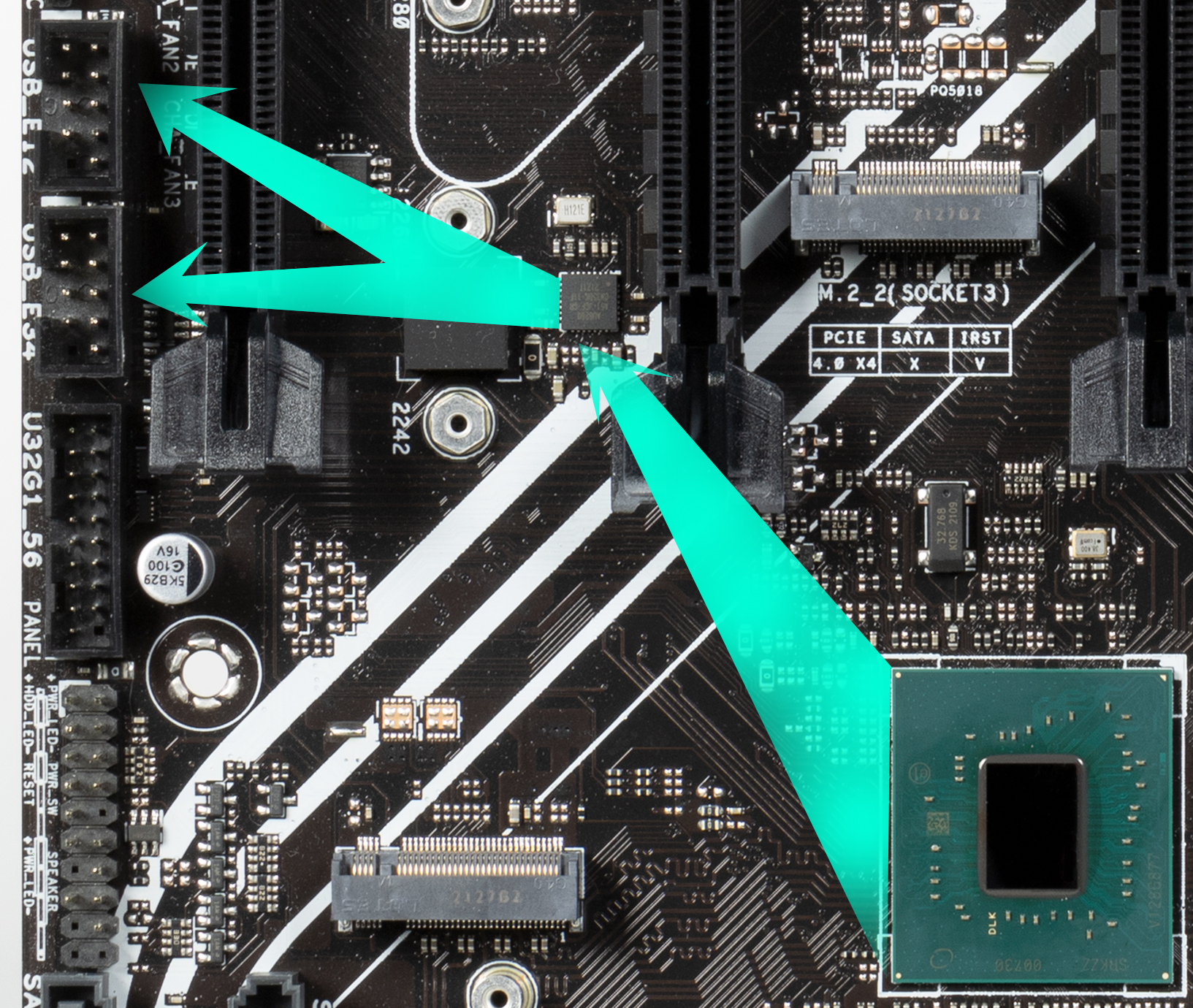

И вот тот самый нюанс с портами USB 2.0, касательно 4х внутренних, реализованных через Alcor Link AU6260. Дело в том, что такой хаб предоставляет только 2 порта USB 2.0. Поэтому подключенные к нему четыре (!) порта делят ресурсы меж собой. Зачем так было сделано – малопонятно.

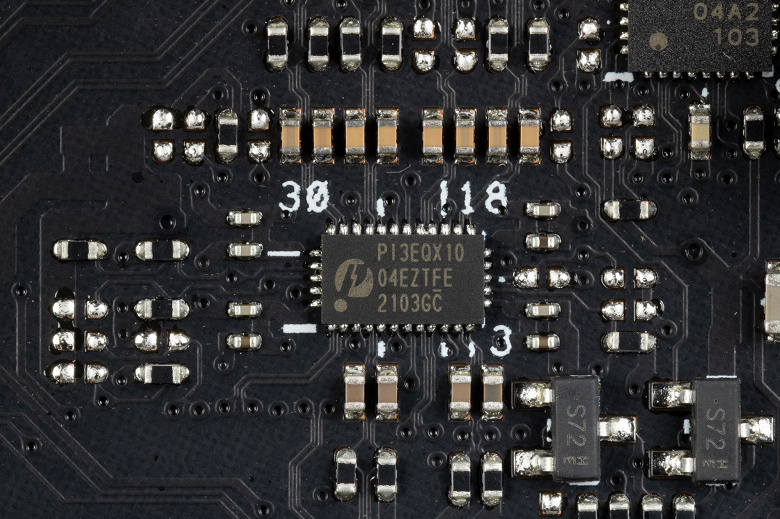

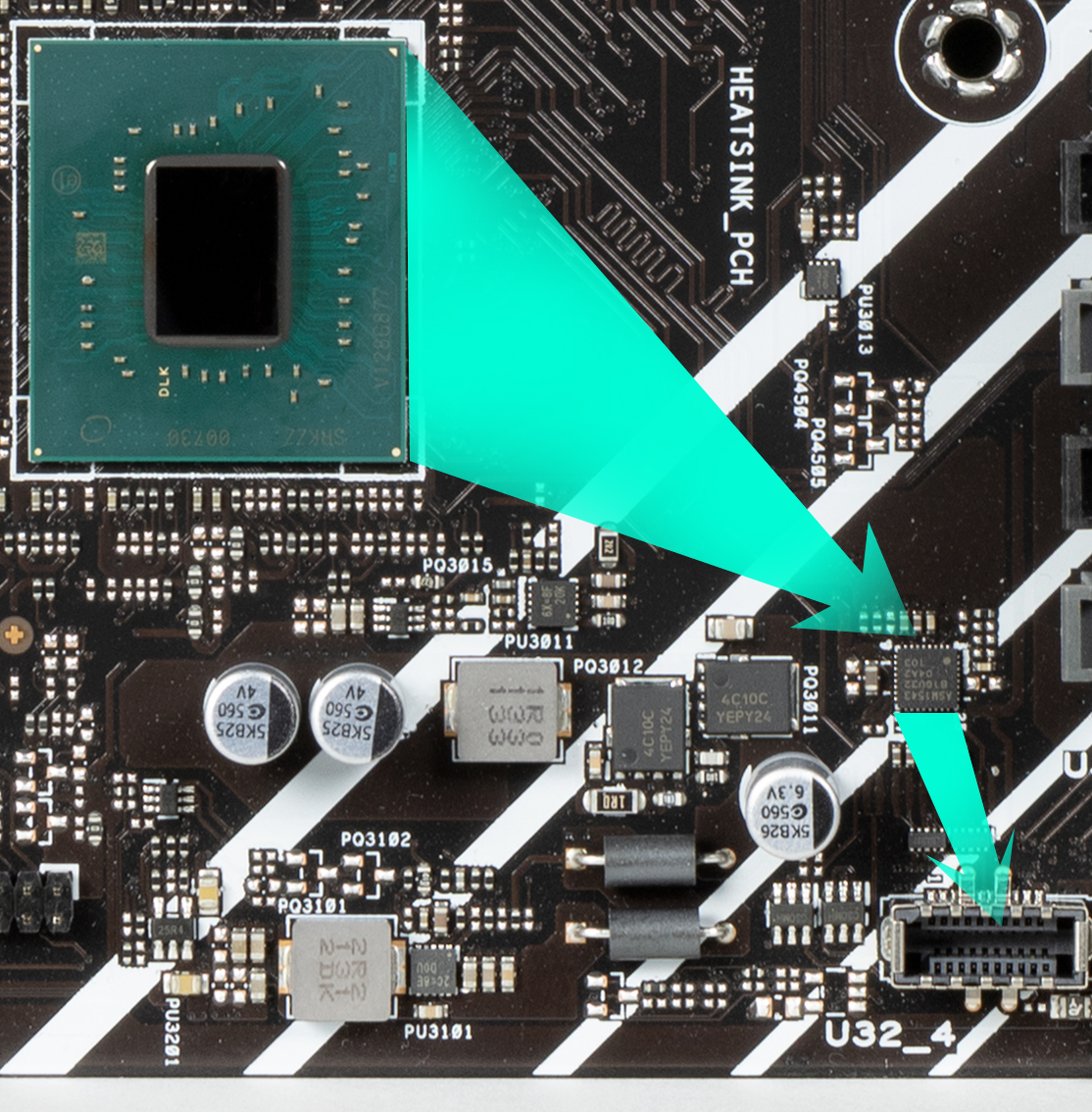

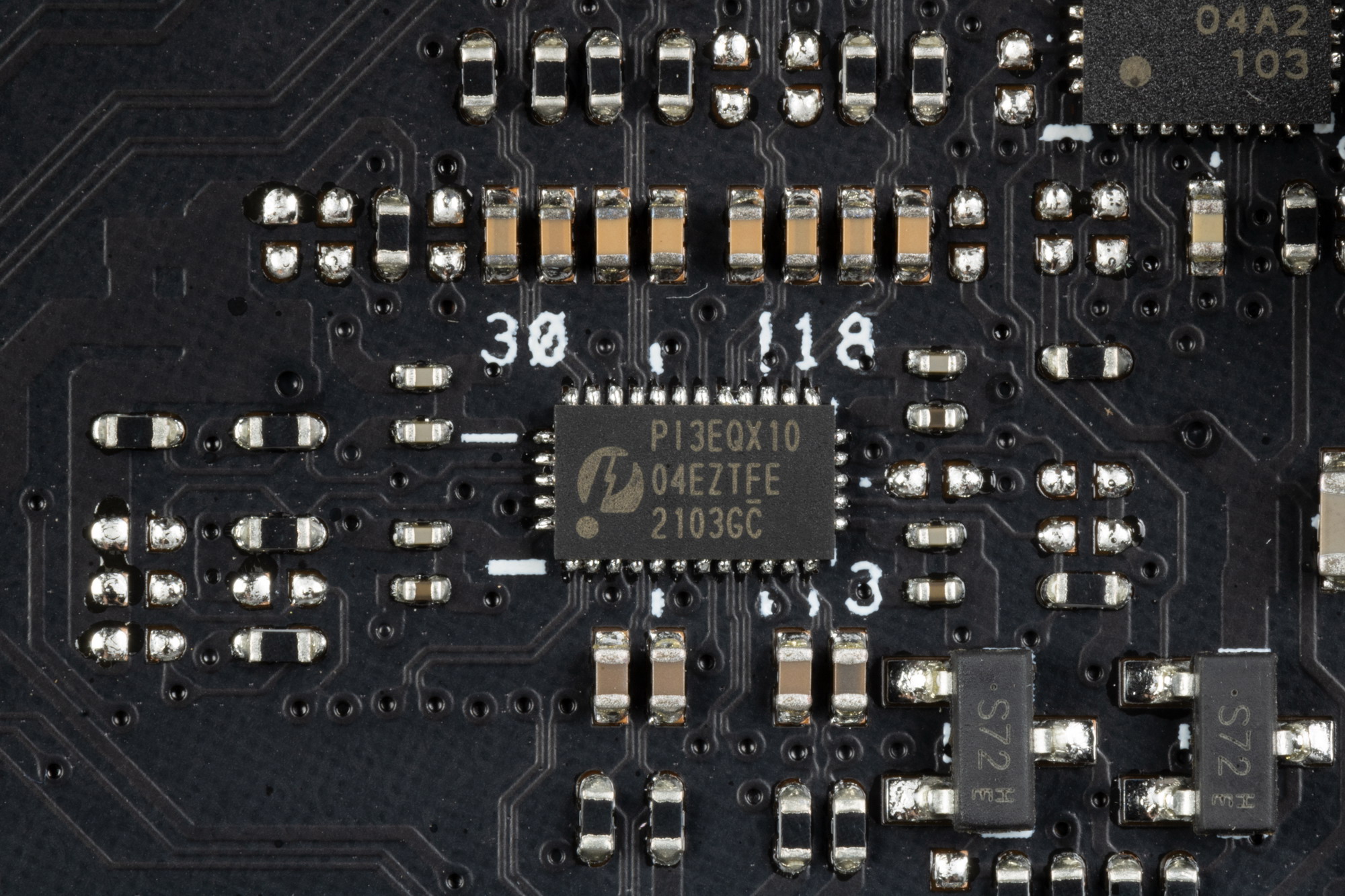

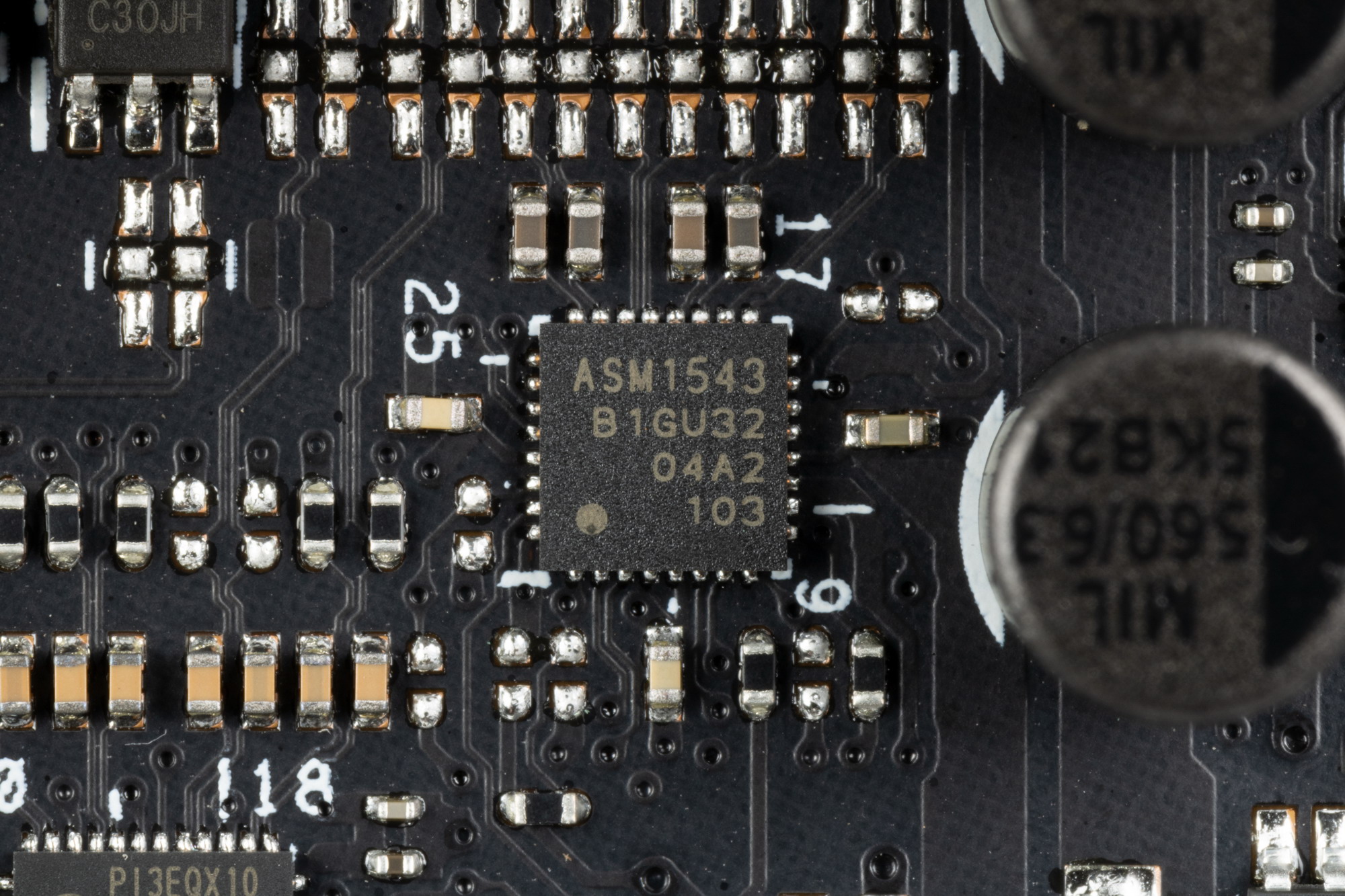

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.

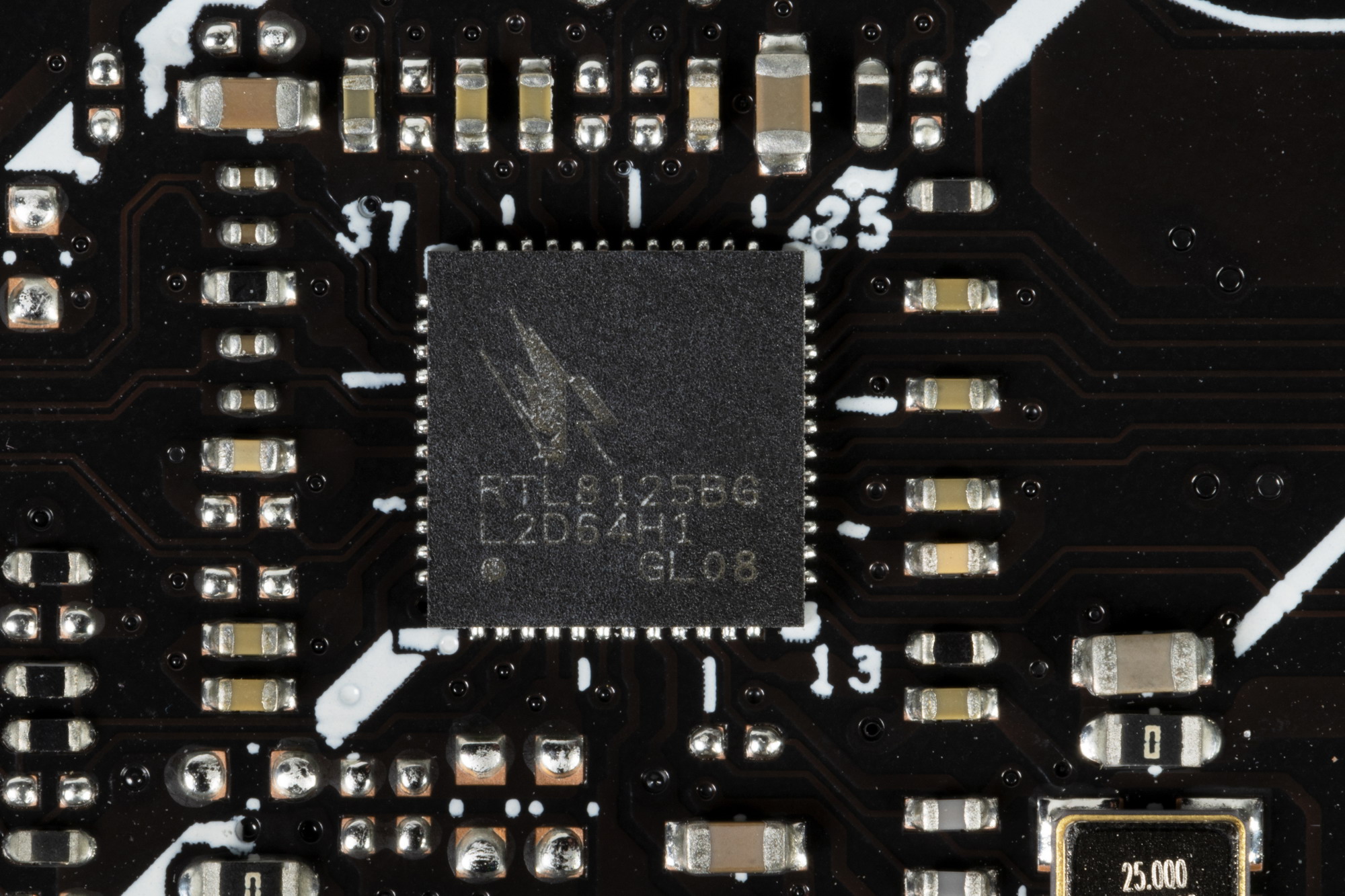

Материнская плата оснащена средствами связи посредственно. Имеется только один Ethernet-контроллер, но все же скоростной: Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.
Беспроводной связи нет, однако имеется слот М.2 (Key E) для адаптера BT/WiFi.
Заглушка, традиционно надеваемая на заднюю панель, поставляется в комплекте отдельно. Вообще замечено, что уже смонтированная на плате заглушка в фабричных условиях или поставляемая отдельно в комплекте, – явный признак позиционирования матплаты: высокий/средний уровень, ну или ниже среднего уровня.-)

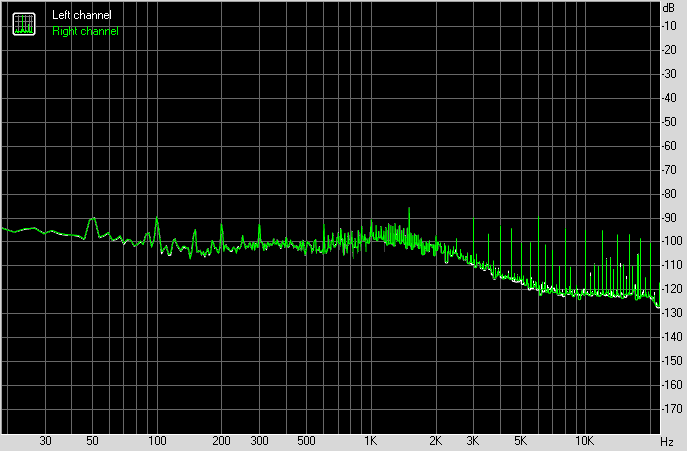

Аудиоподсистема

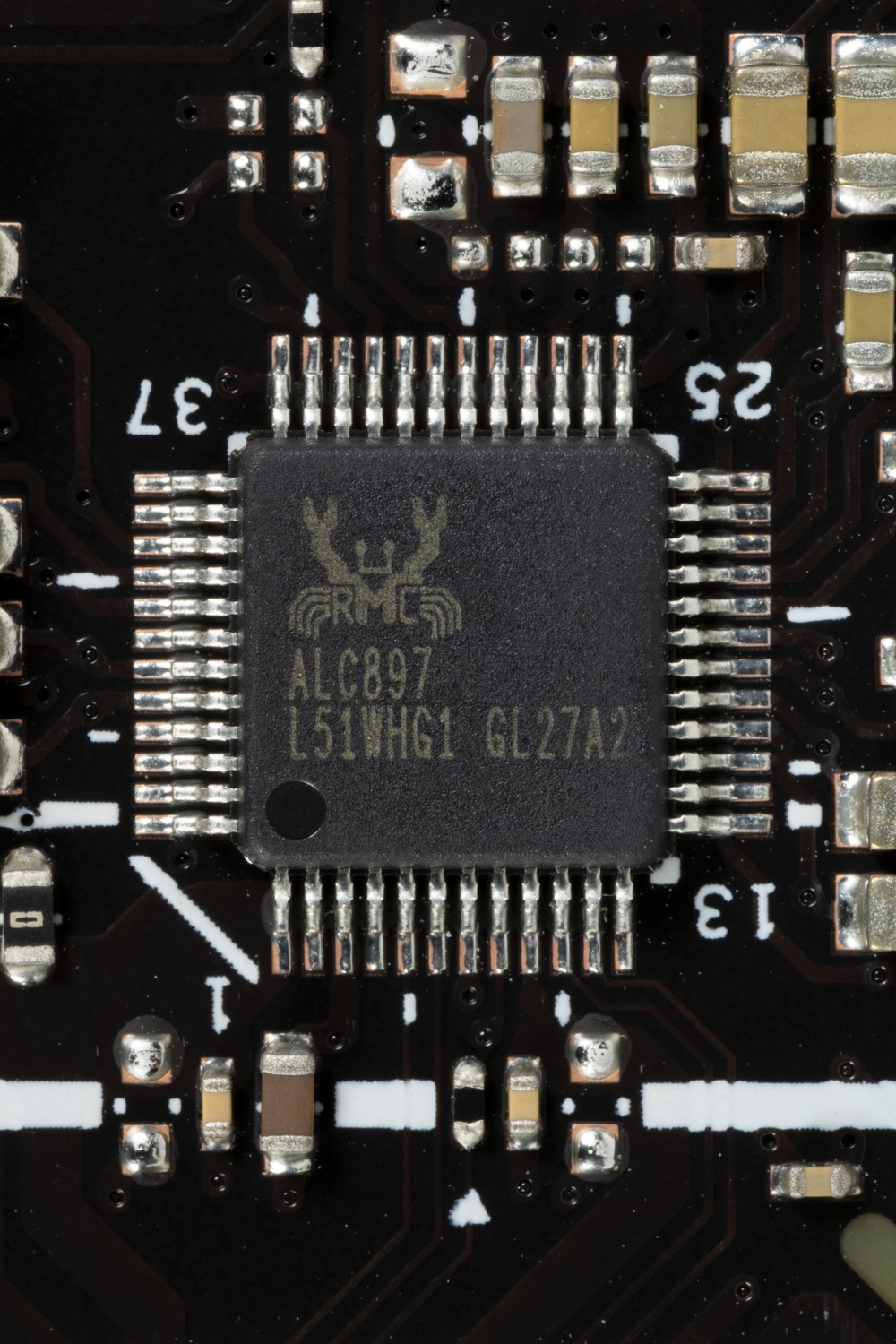

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако в данном случае применен очень старый Realtek ALC897.
Аудиоподсистема весьма проста: нет ни операционных усилителей, ни ЦАП. Ну понятно, матплата все же не игровая и не топовая.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

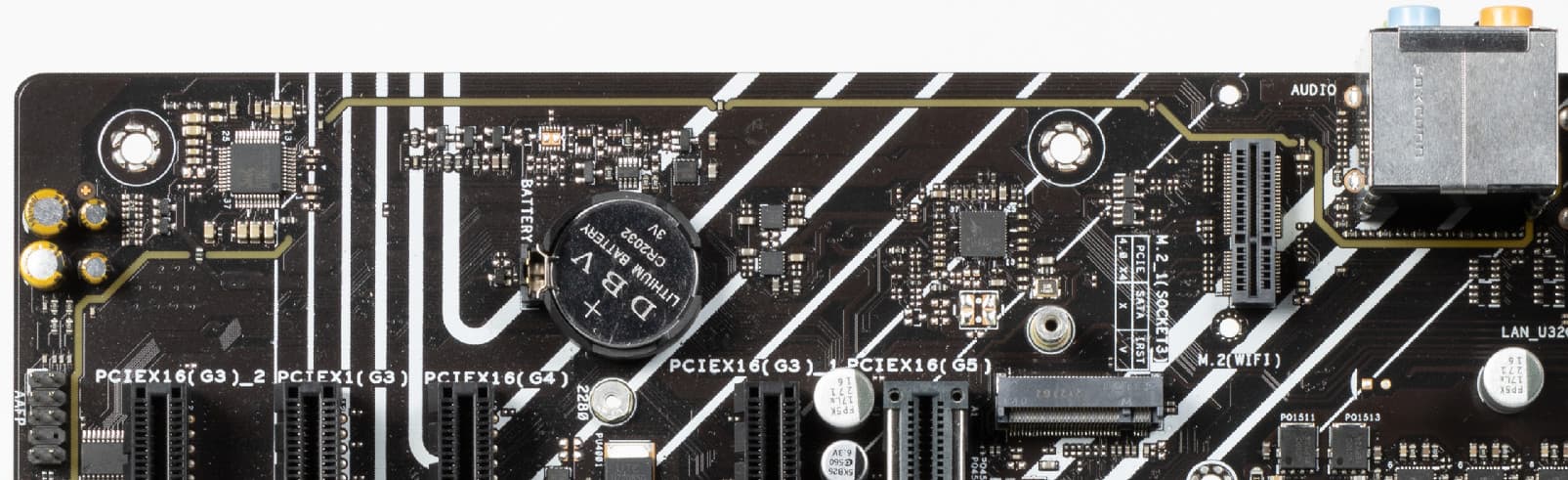

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный и 4-контактный EPS12V.

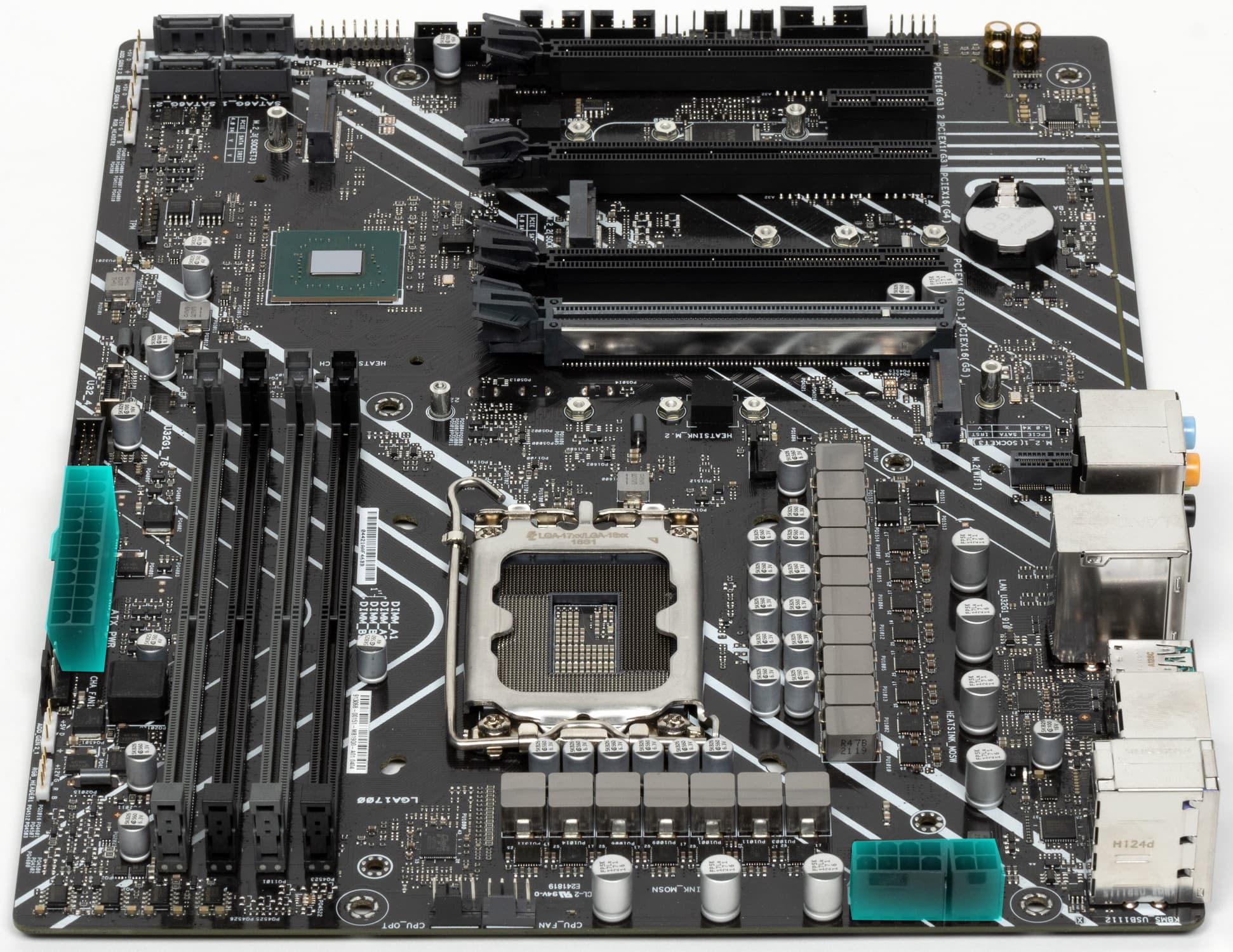

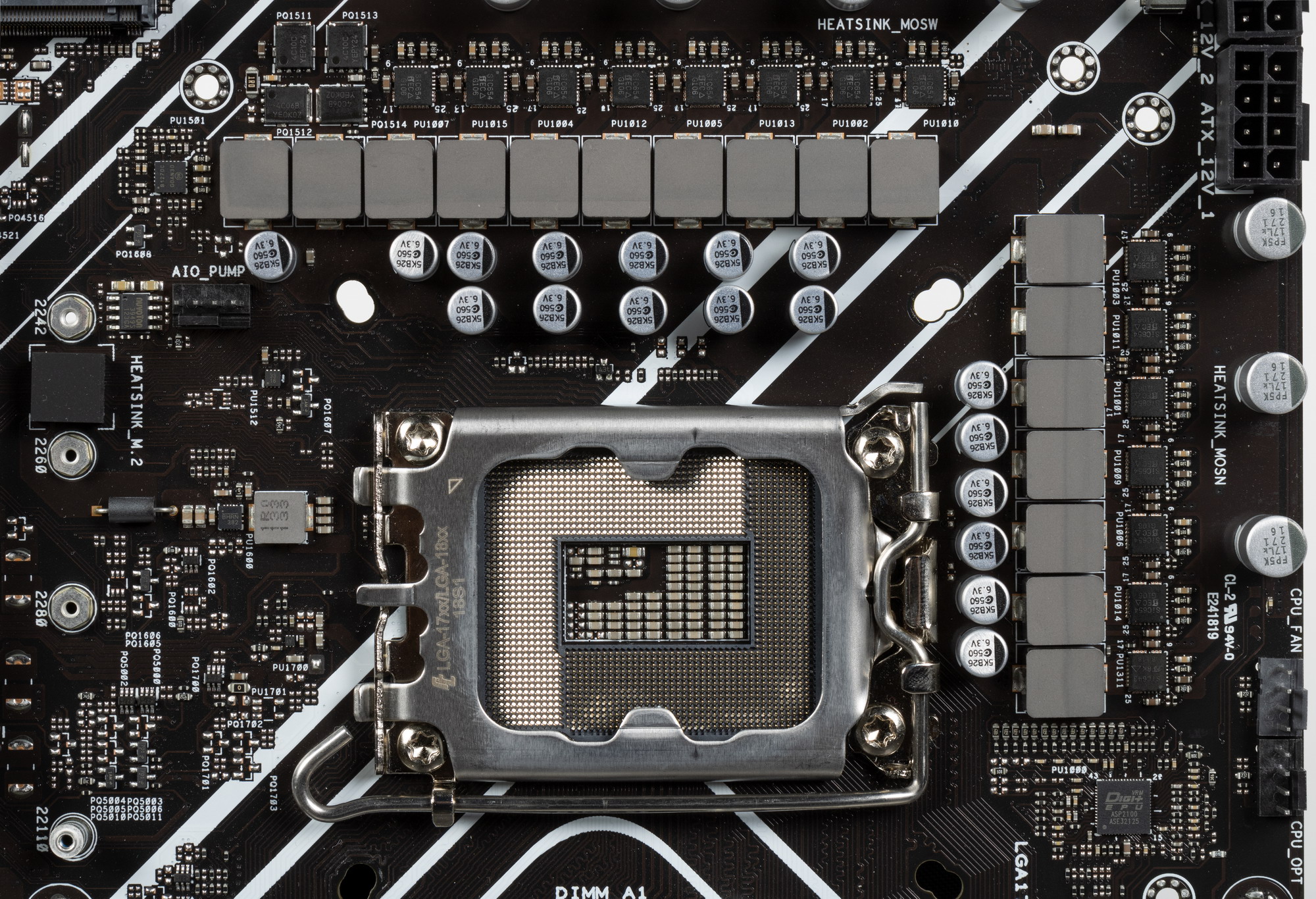

Схема питания процессора выполнена по схеме 14+1+2 (всего 17 фаз, 14 на VCore, 1 на интегрированное графическое ядро и 2 на VCCIO).

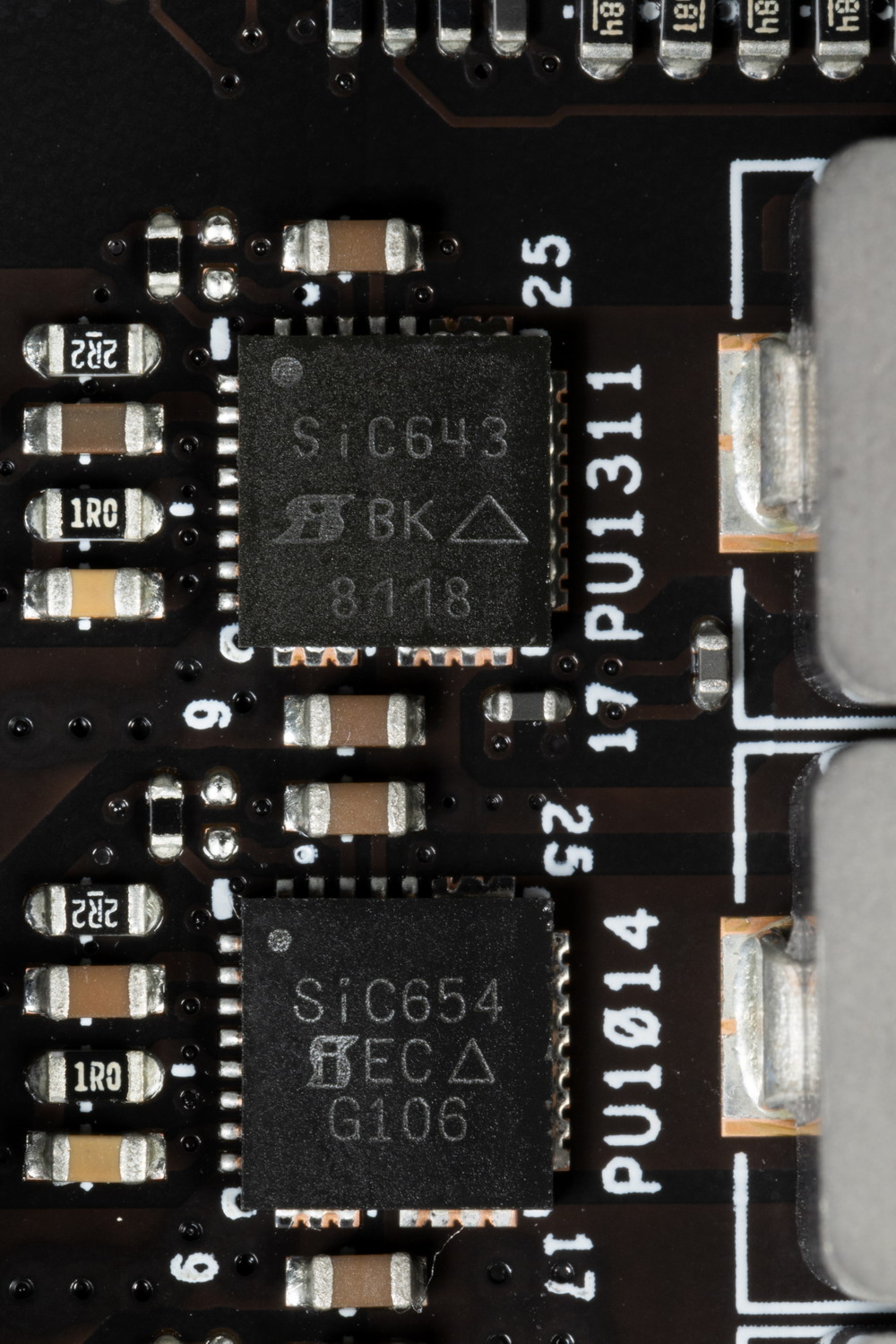

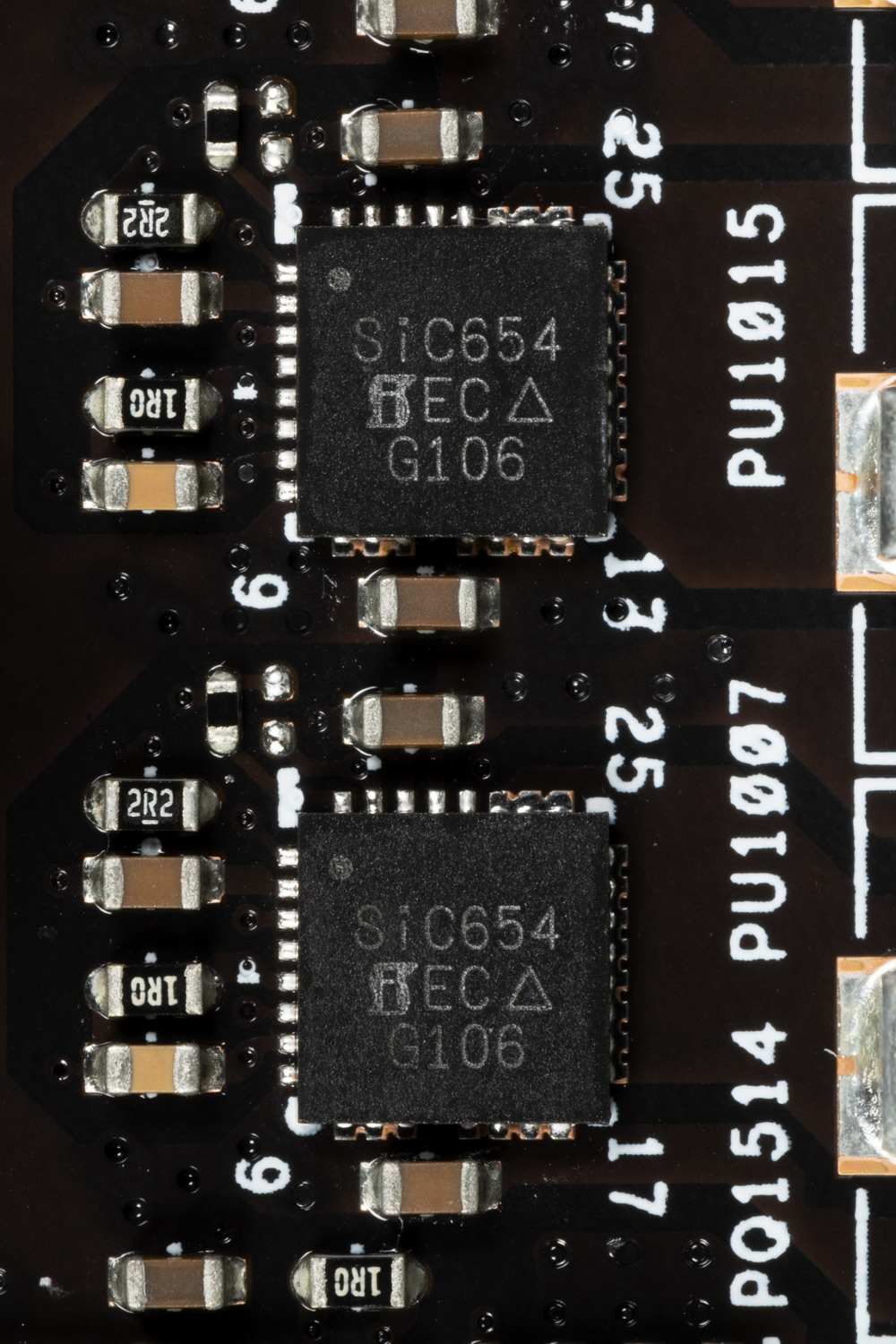

Каждый канал фазы имеет суперферритовый дроссель и SiC654 MOSFET от Vishay на 55 А для VCore.
А для iGPU – SiC643 (45 A).

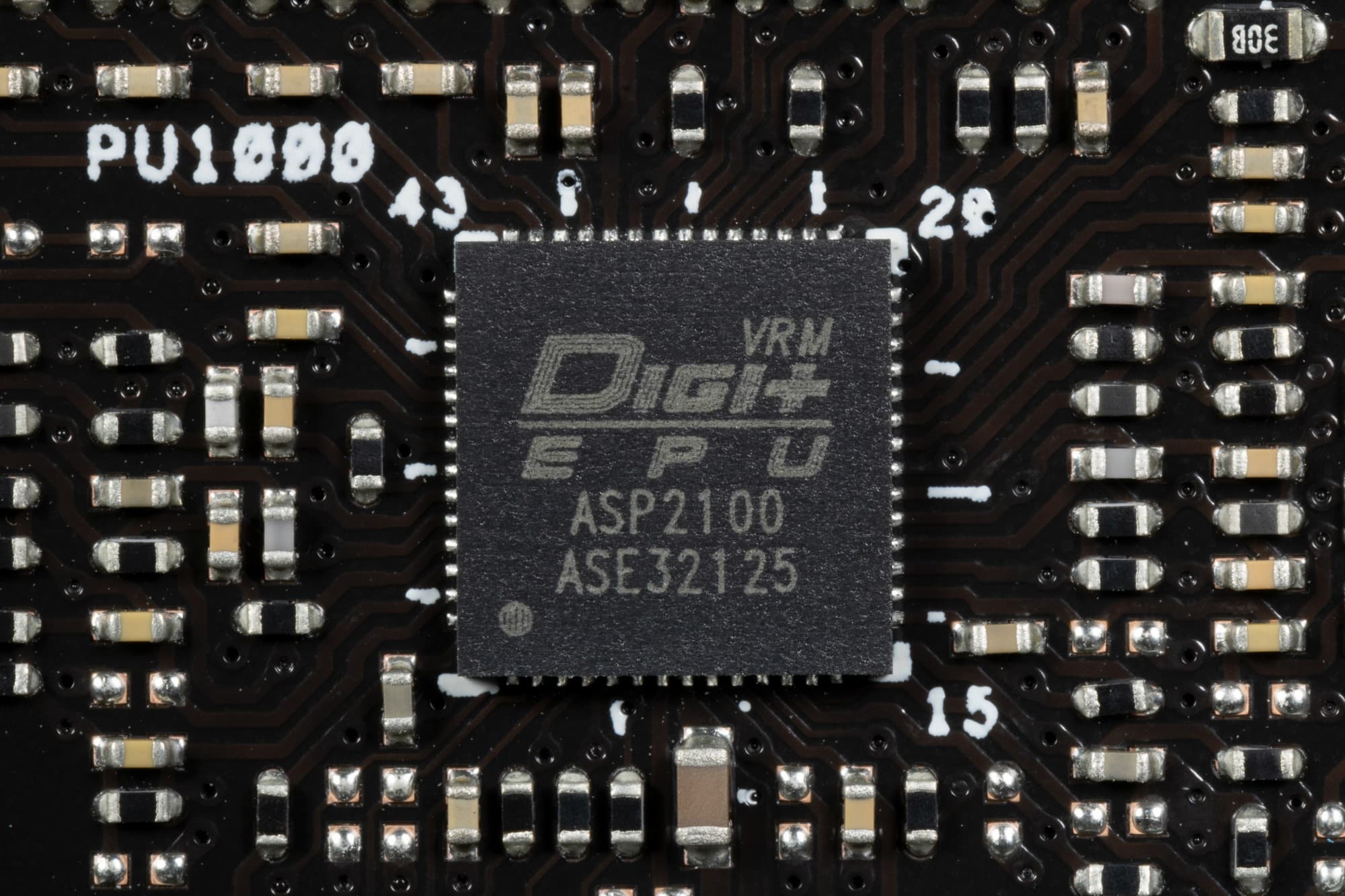

Управляет схемой VCore+iGPU фирменный ШИМ-контроллер DiGi+ ASP2100, рассчитанный максимум на 12 — 16 фаз (по разным сведениям).

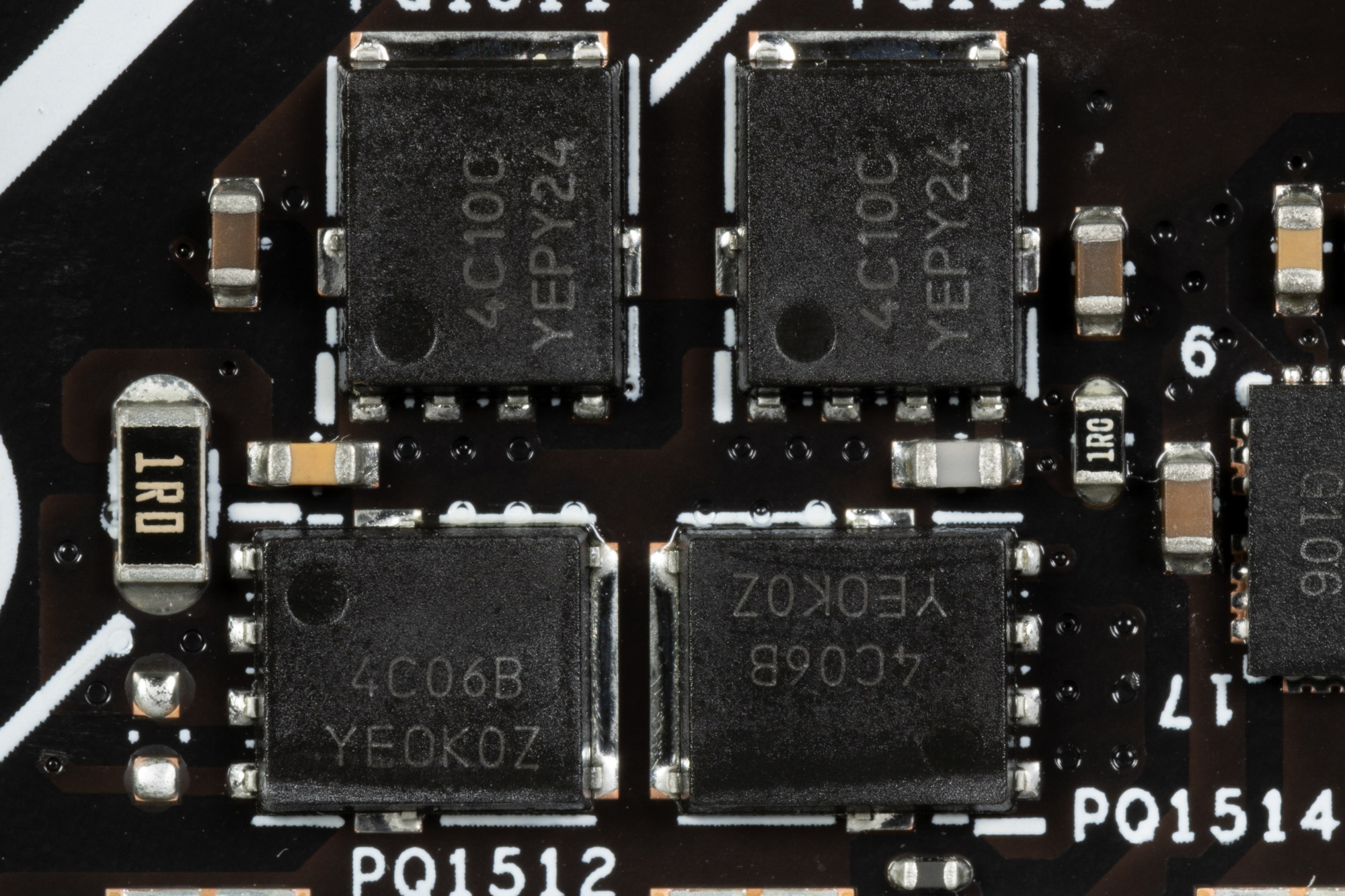

Две фазы питания VCCIO обеспечивают наборы полевых транзисторов NTMFS4C10 от On Semi.

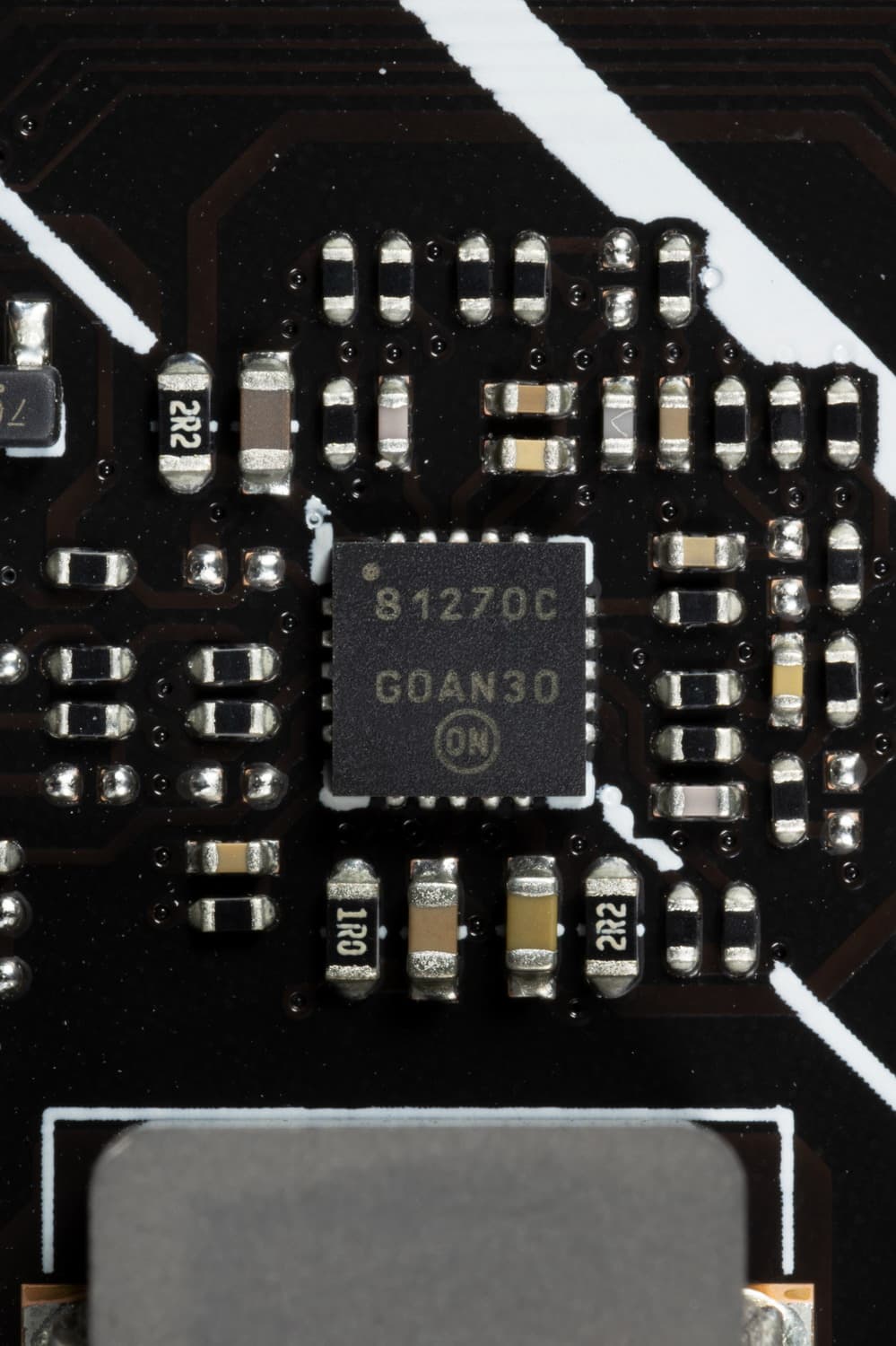

Управляет этой схемой ШИМ-контроллер также от On Semi.

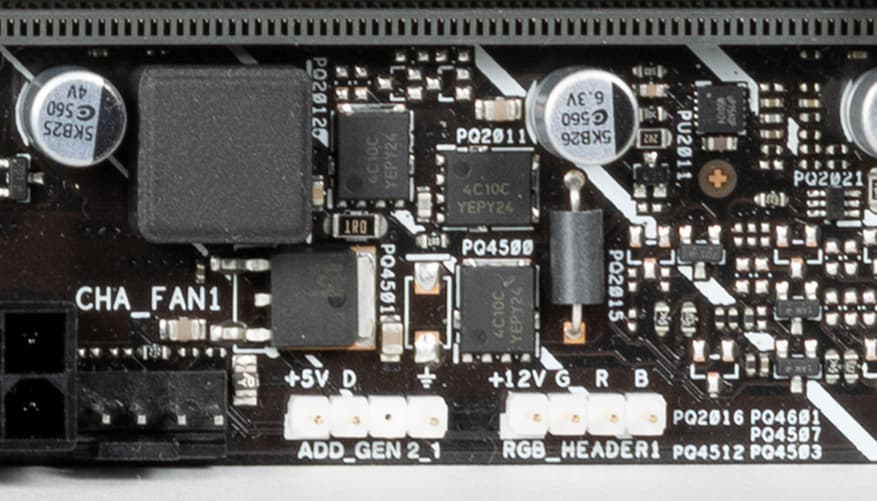

Блок VCCSA, как и модули оперативной памяти работают по однофазным схемам.

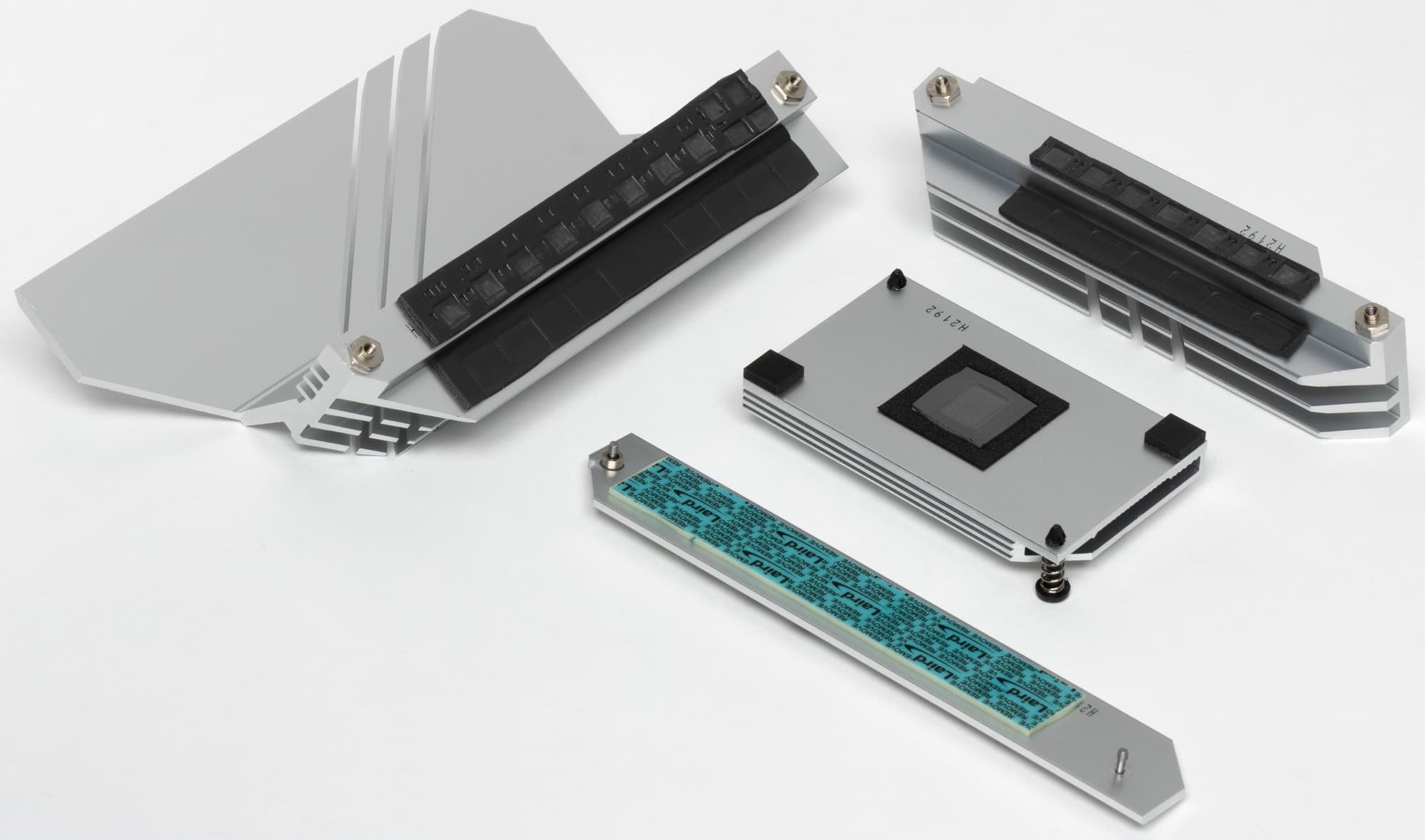

Теперь про охлаждение.

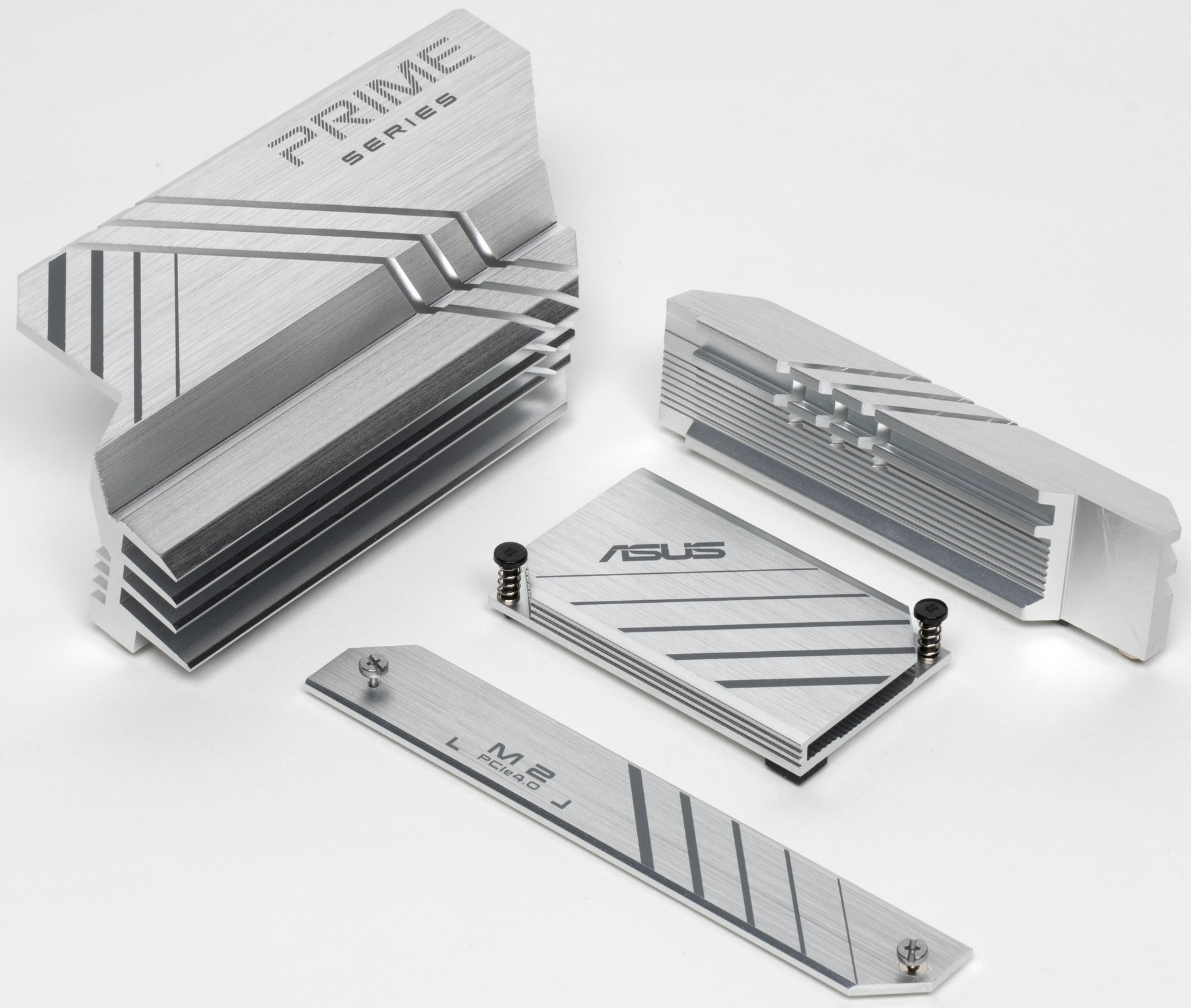

Как обычно, все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

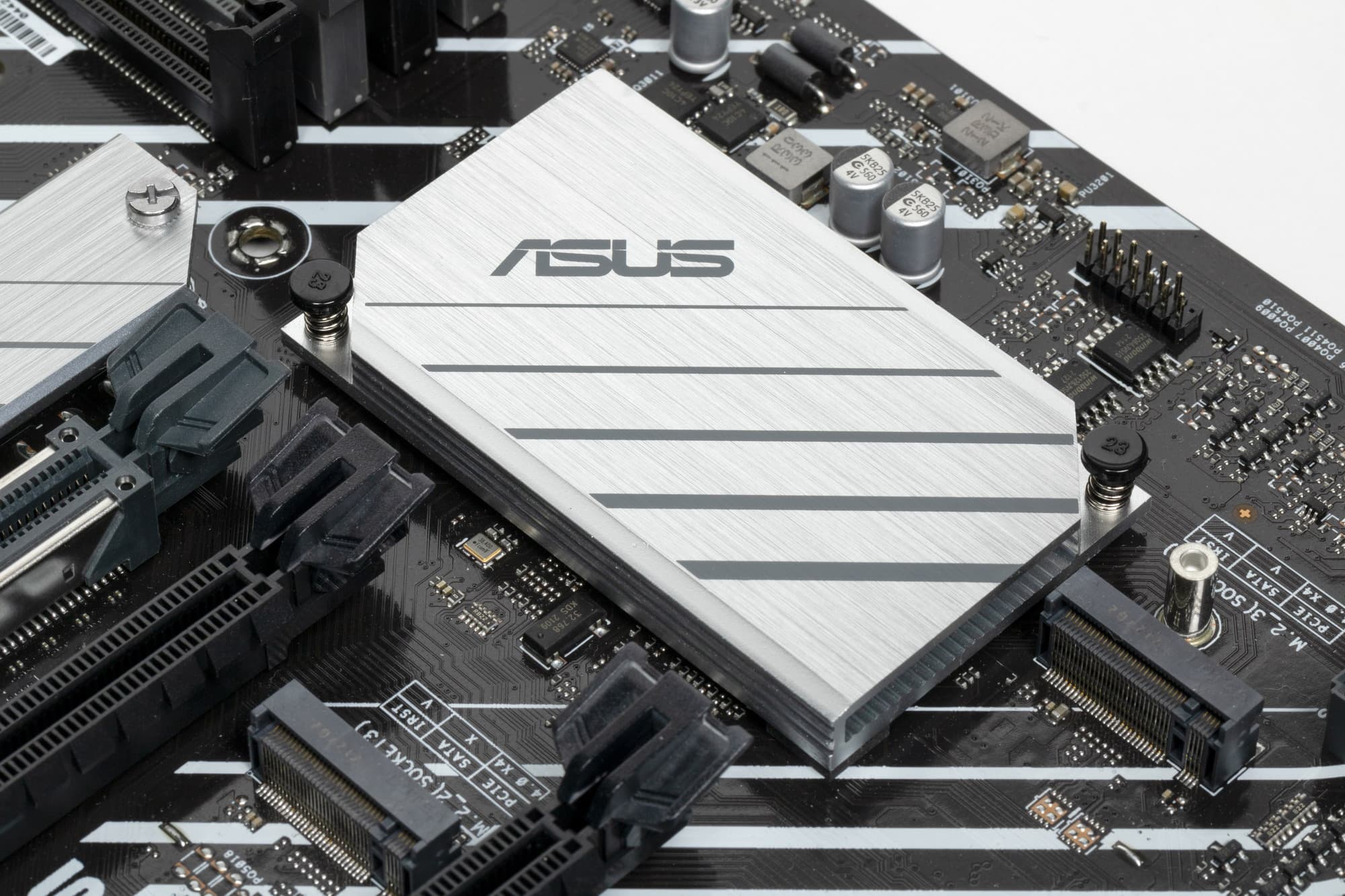

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свои два радиатора, и на сей раз они не соединены.
Как я уже упоминал ранее, только один M.2 слот имеет радиатор: это М.2_1, остальные без охлаждения.

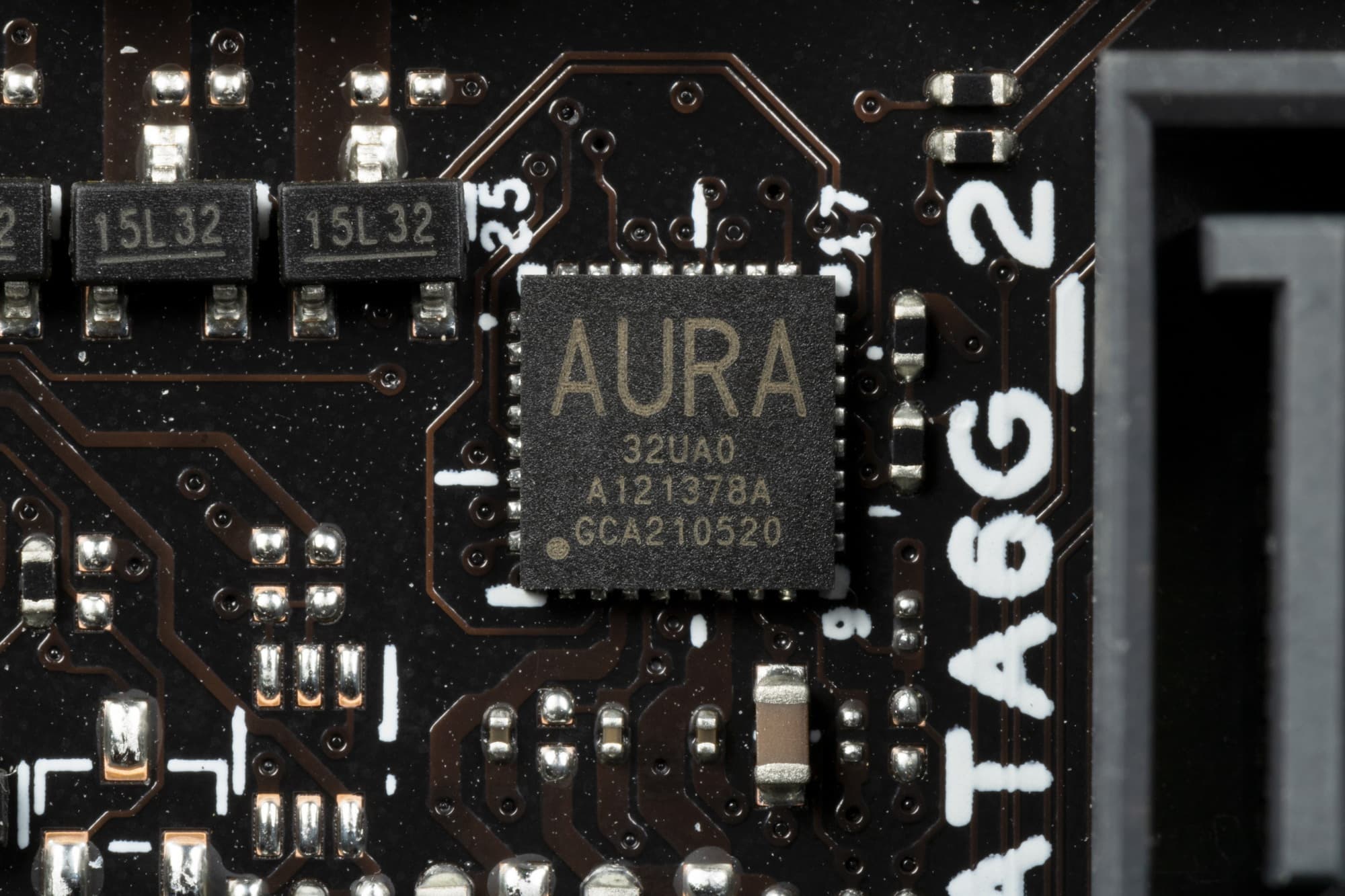

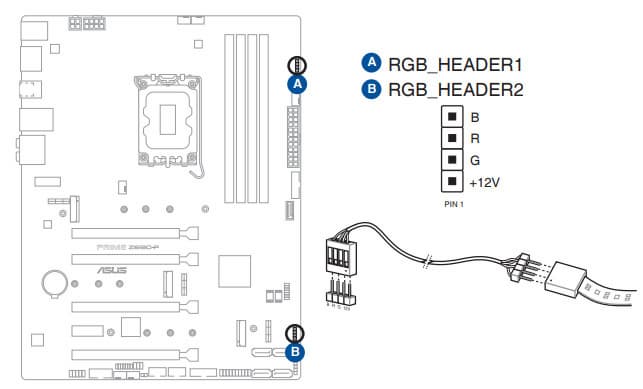

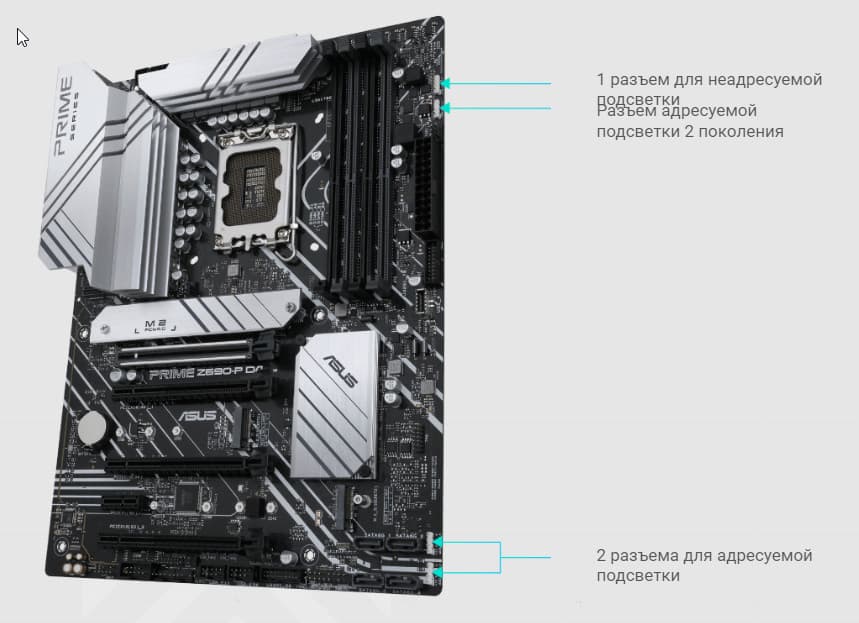

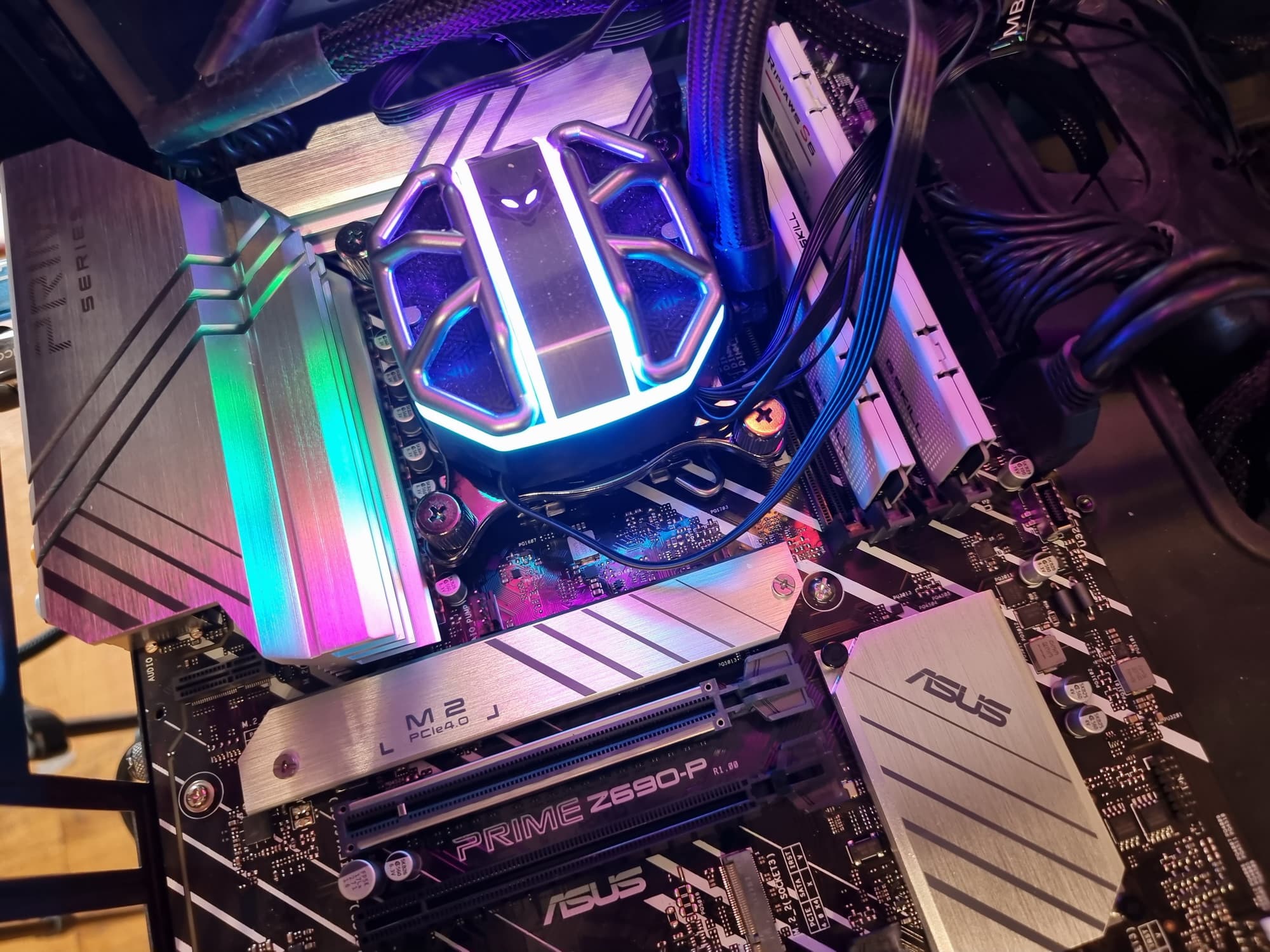

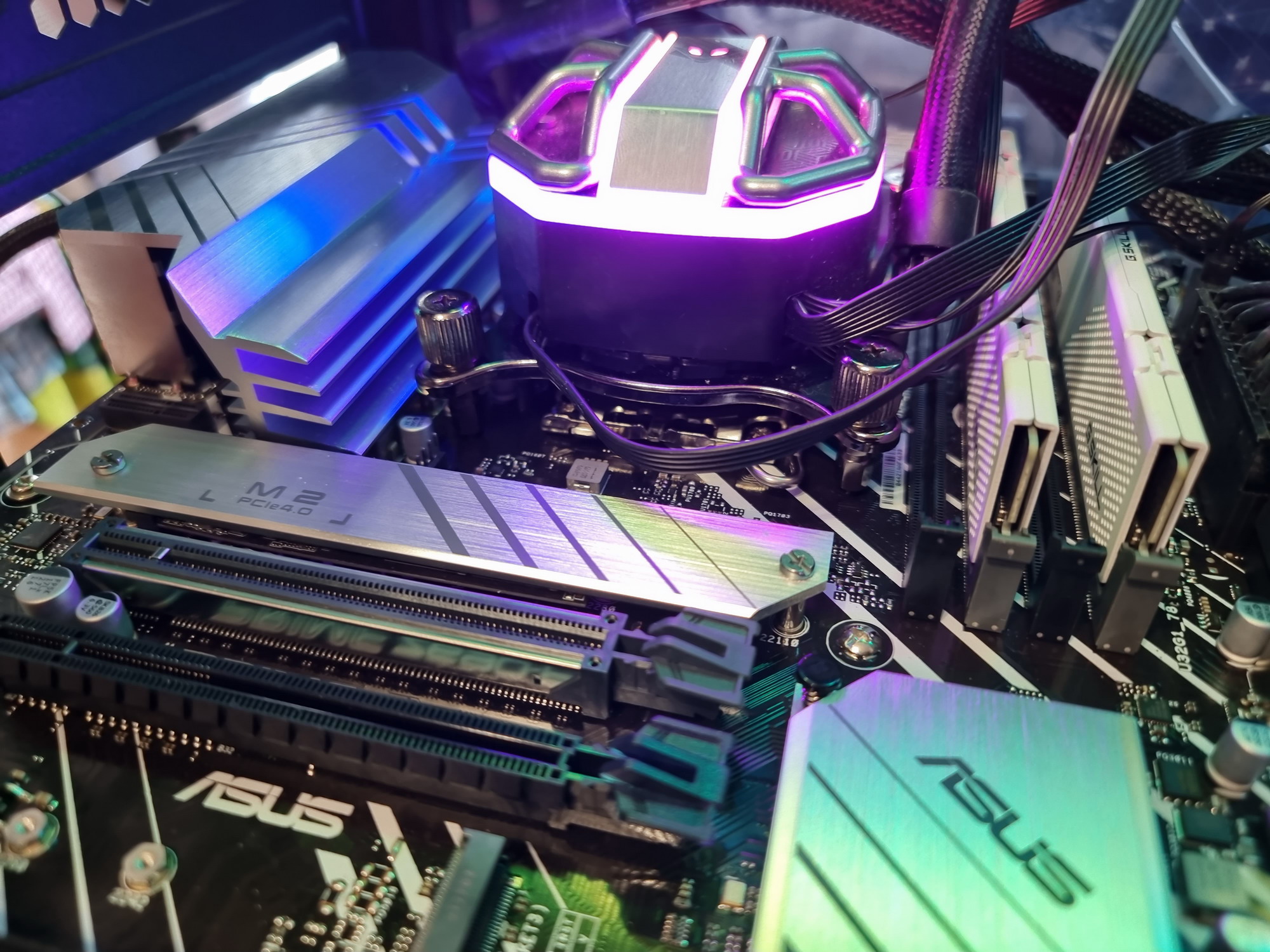

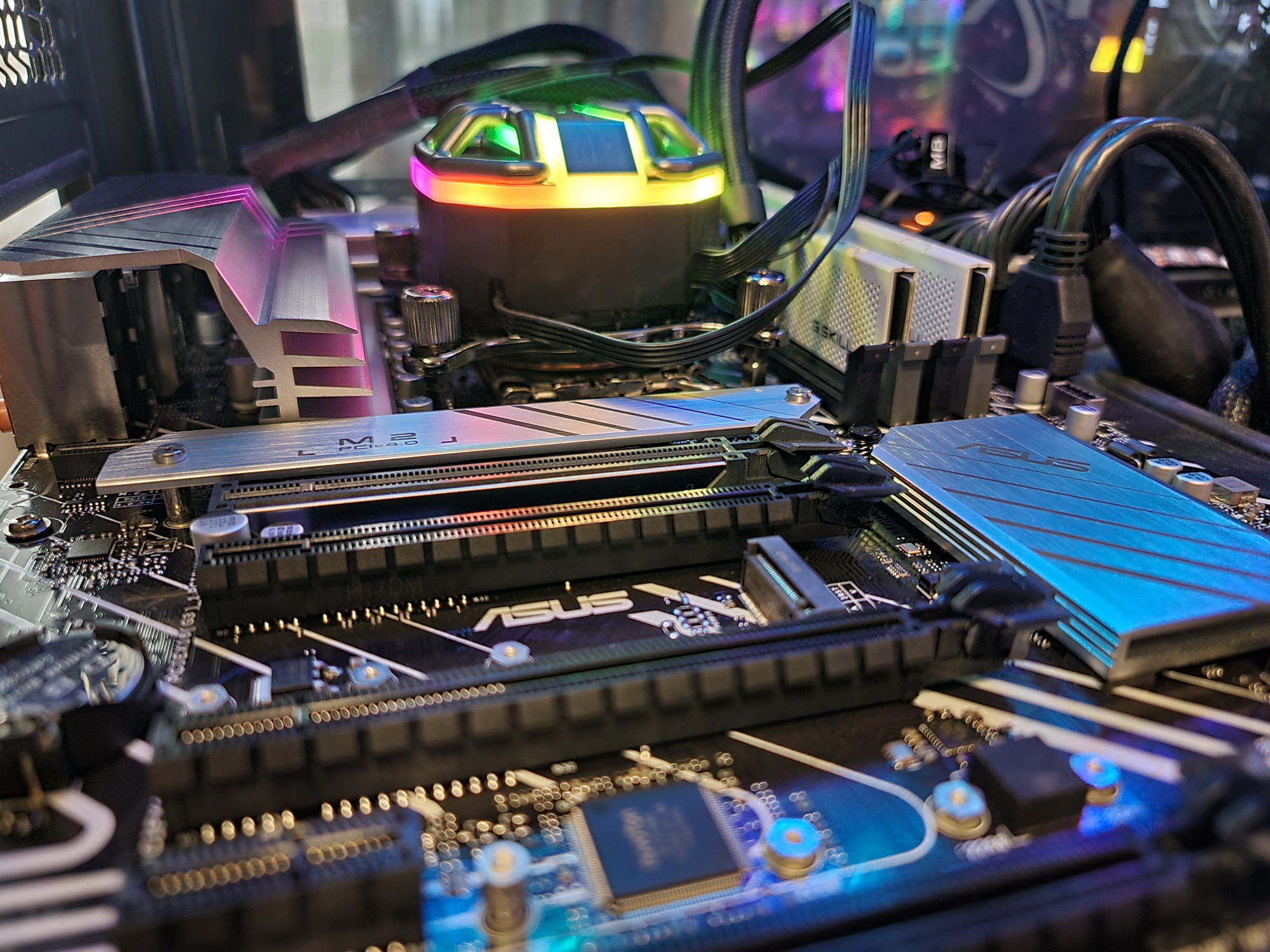

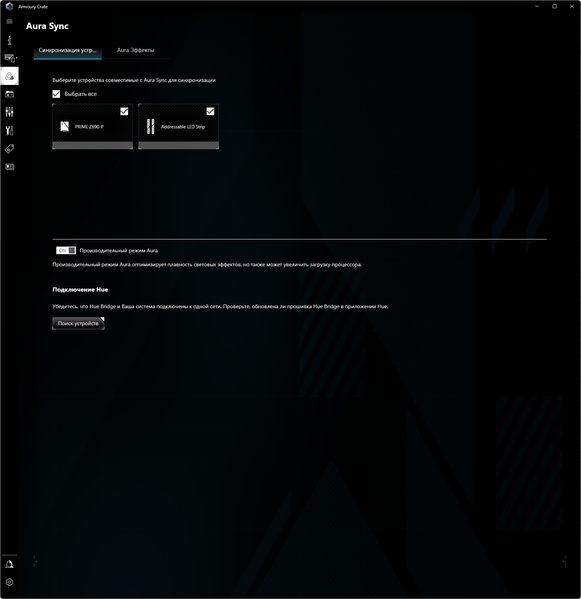

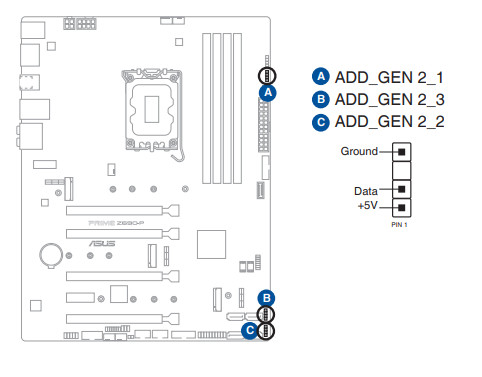

Подсветка

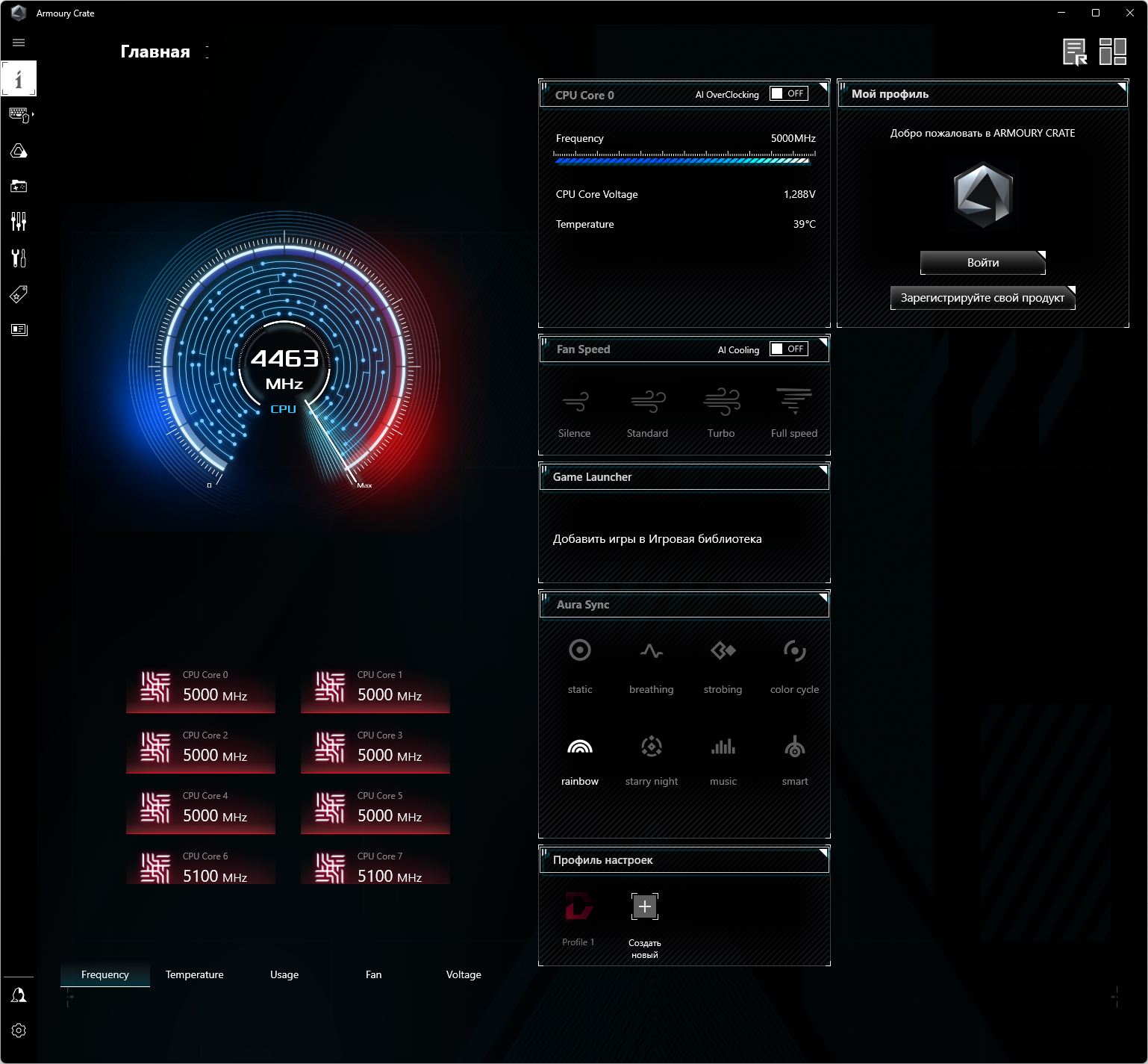

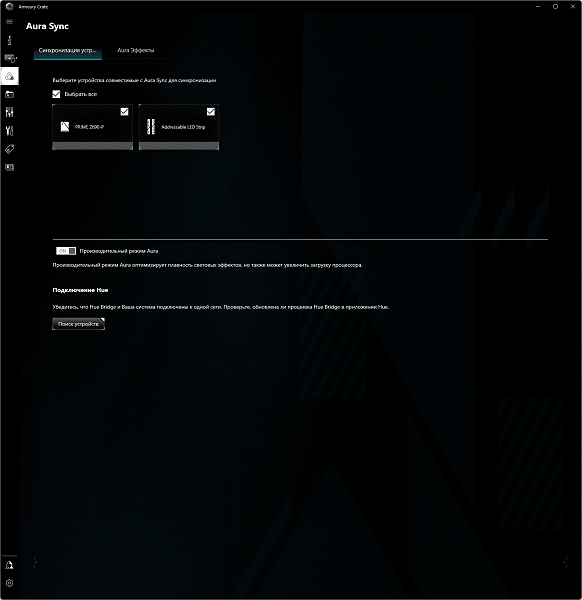

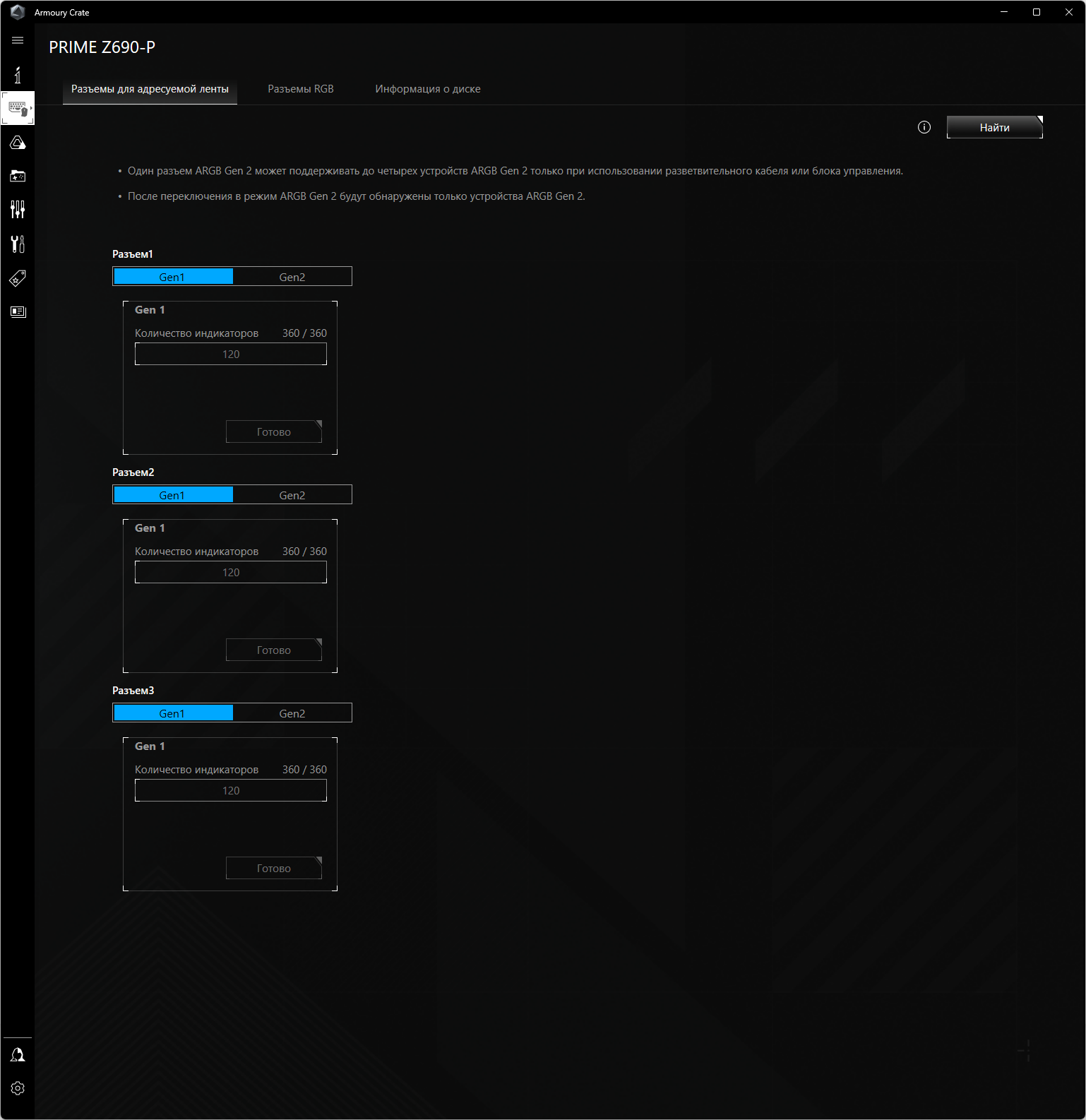

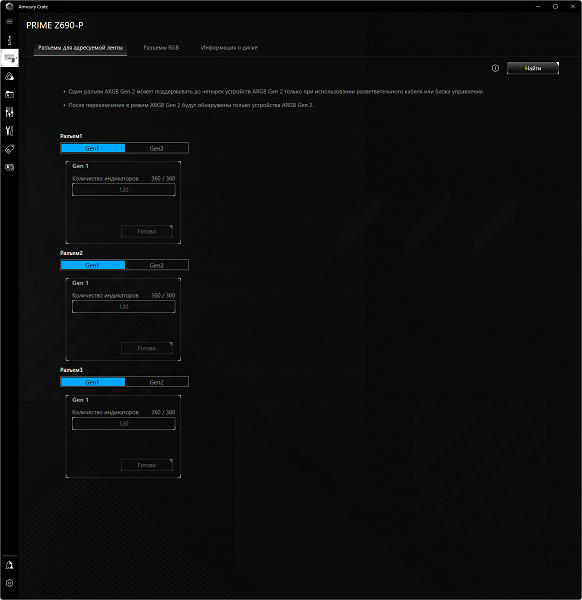

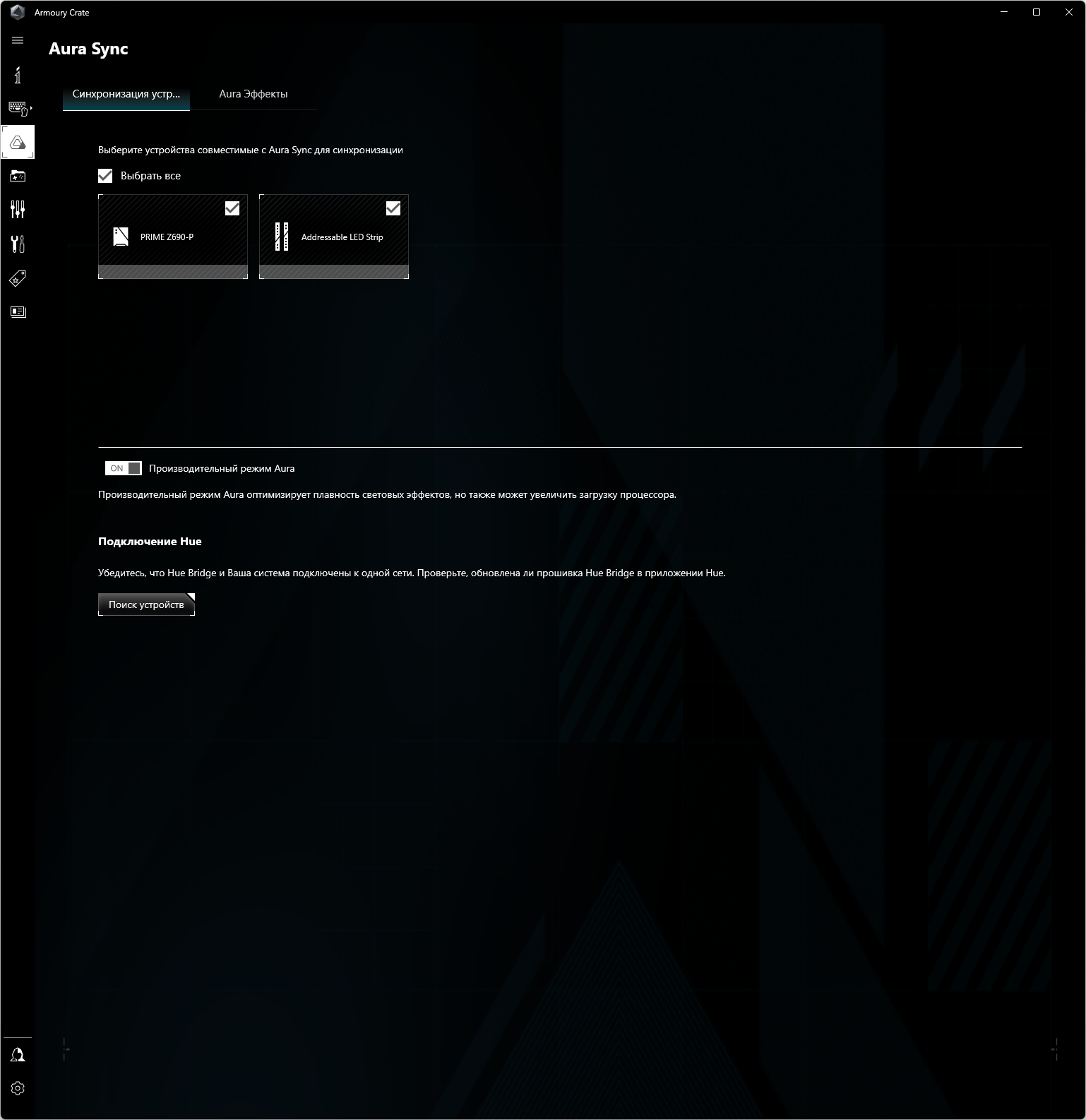

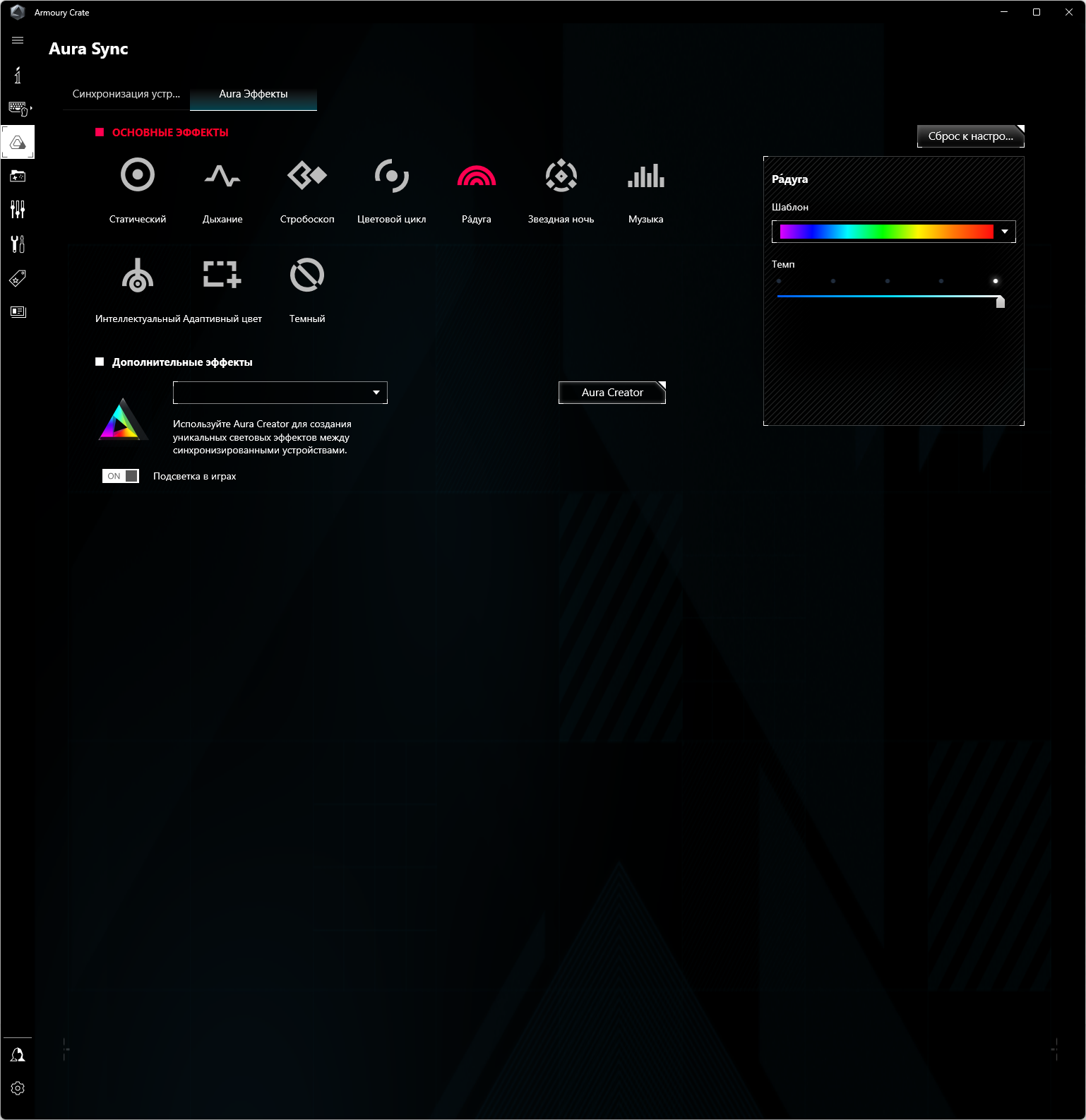

Программное обеспечение под Windows

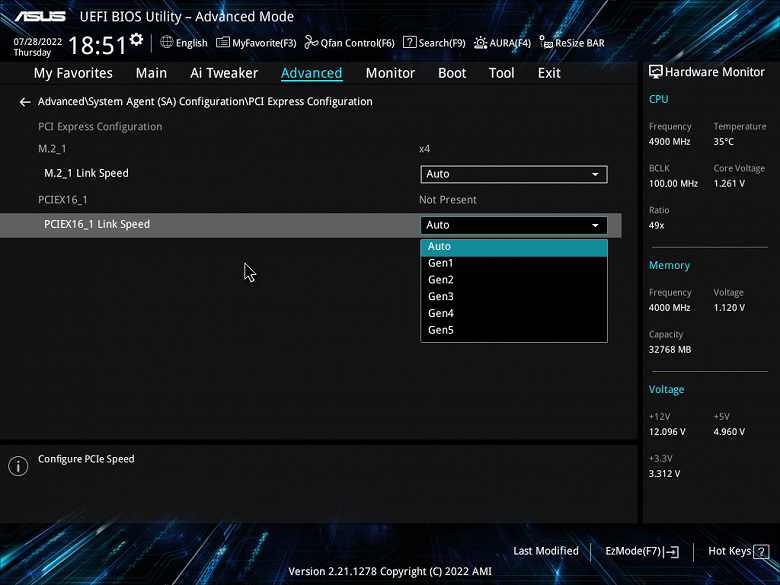

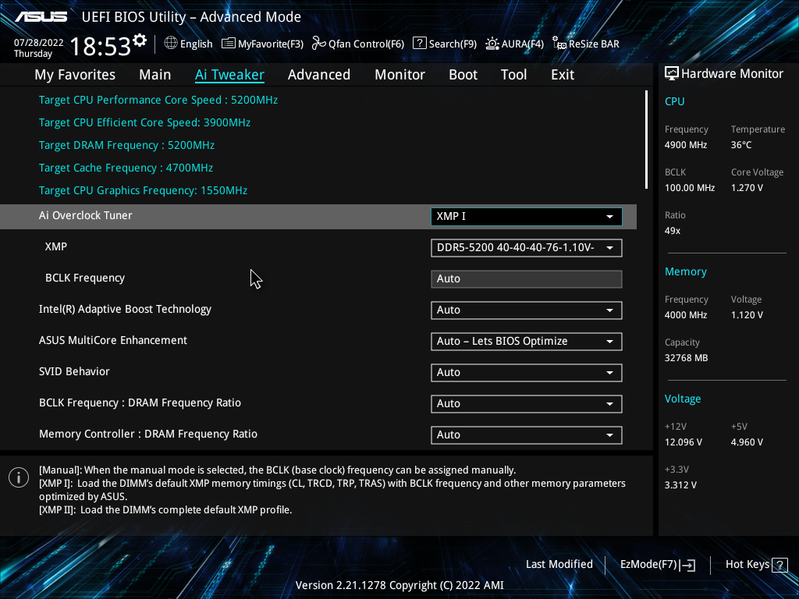

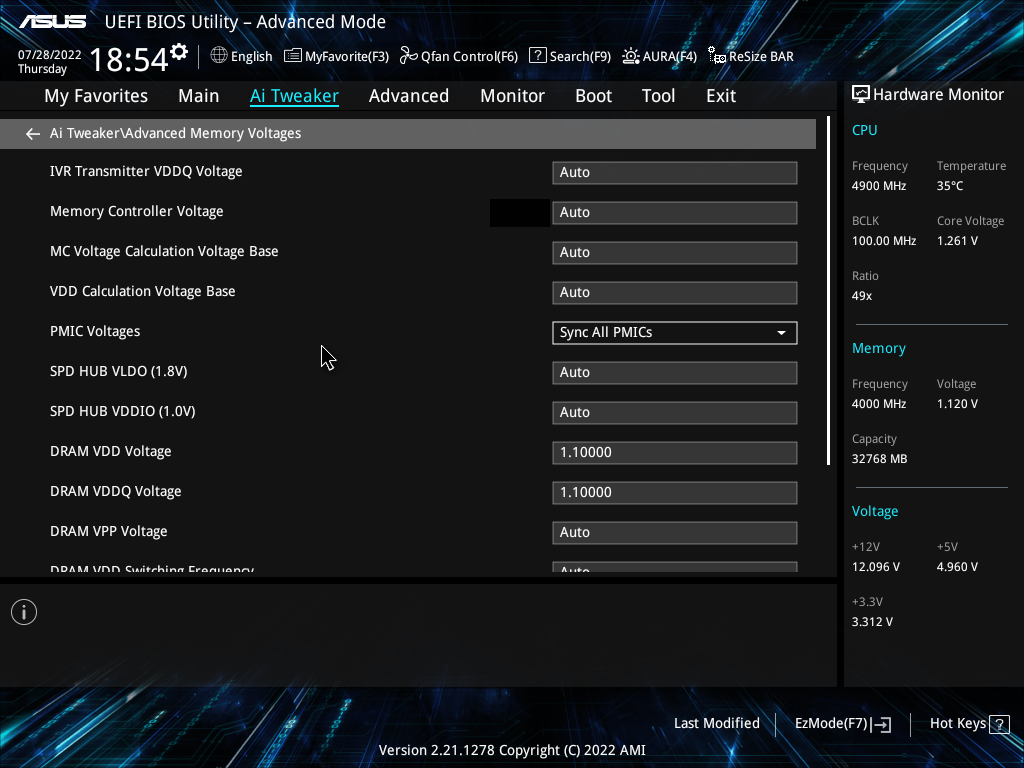

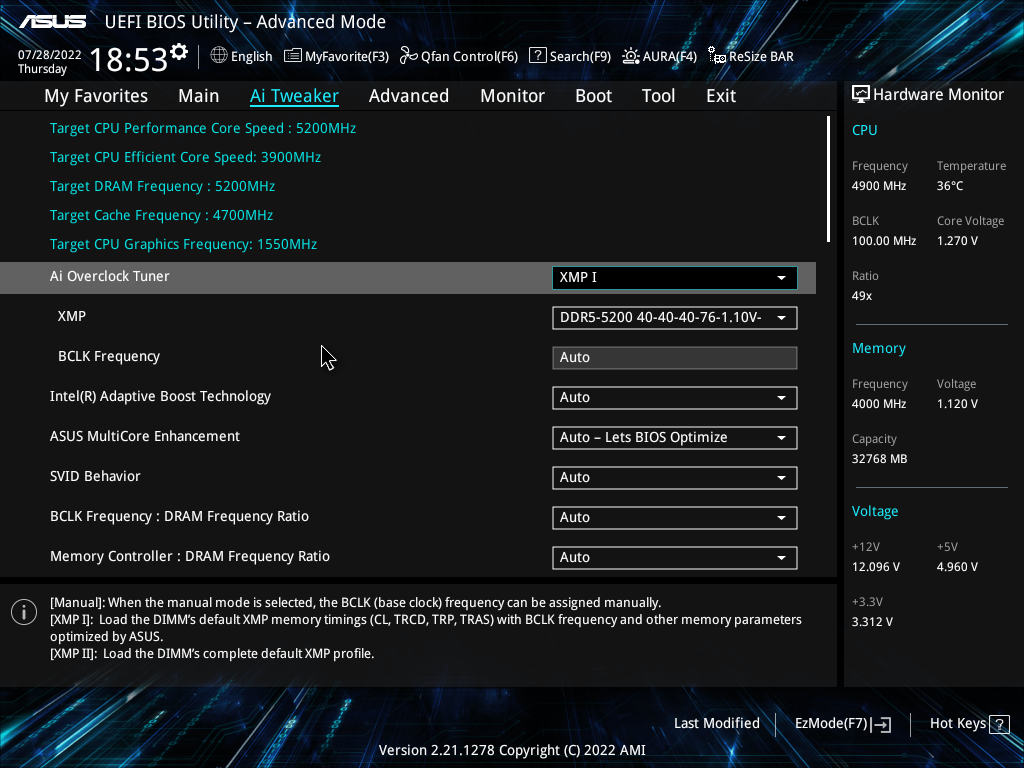

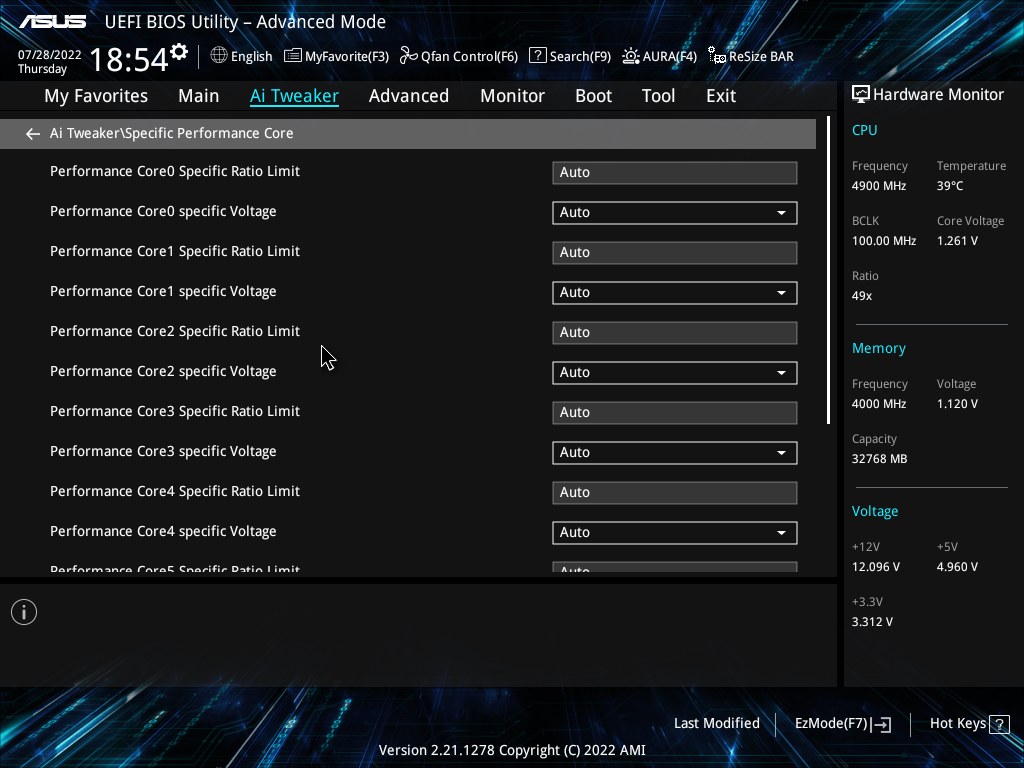

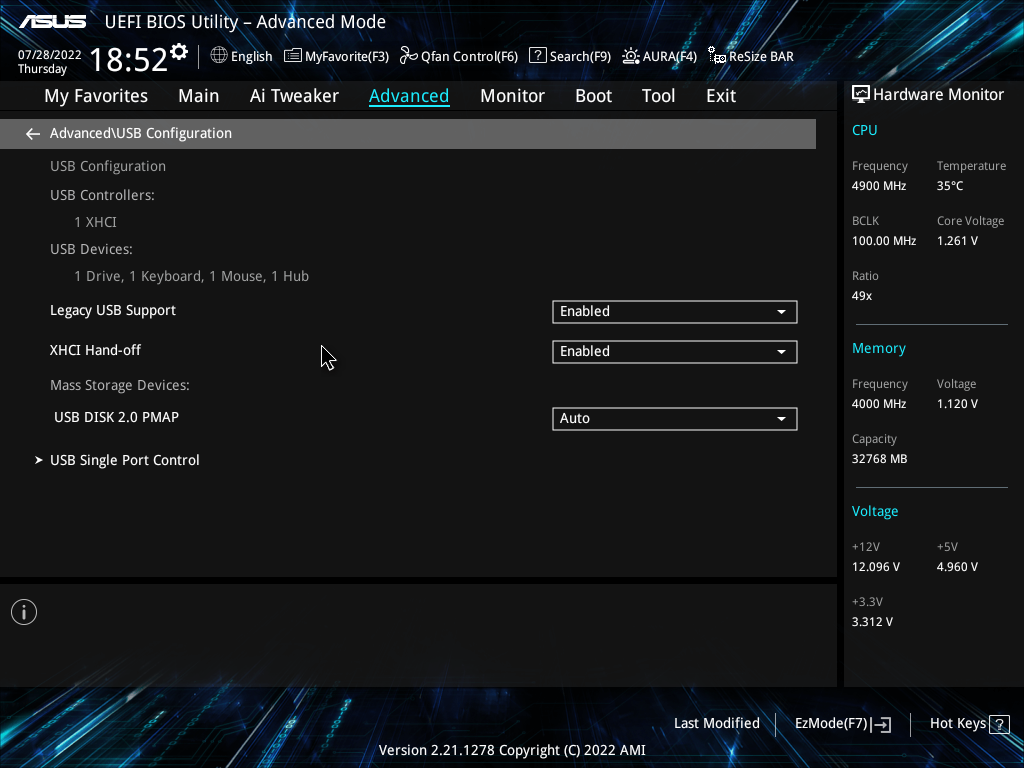

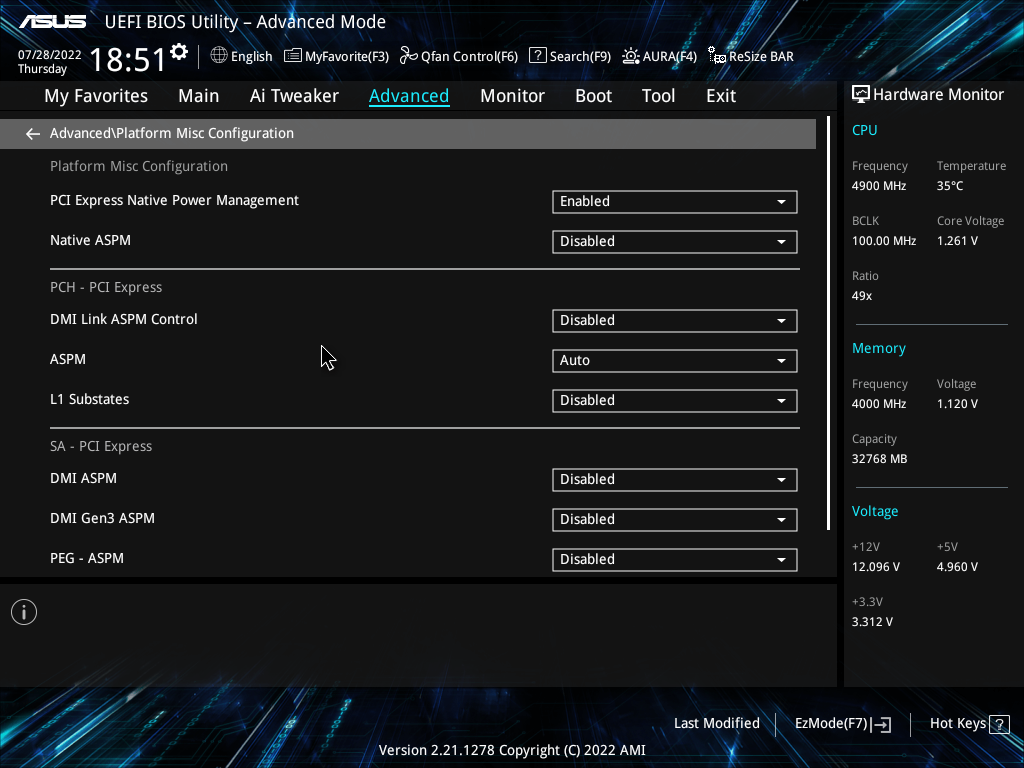

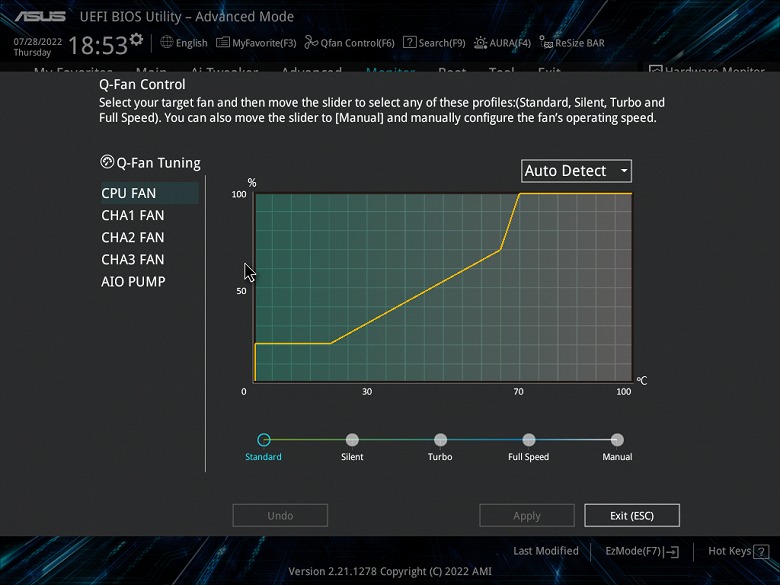

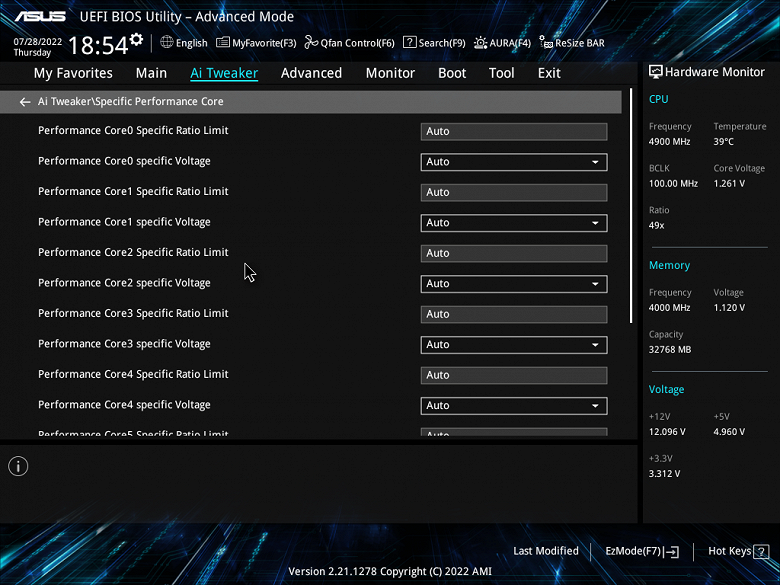

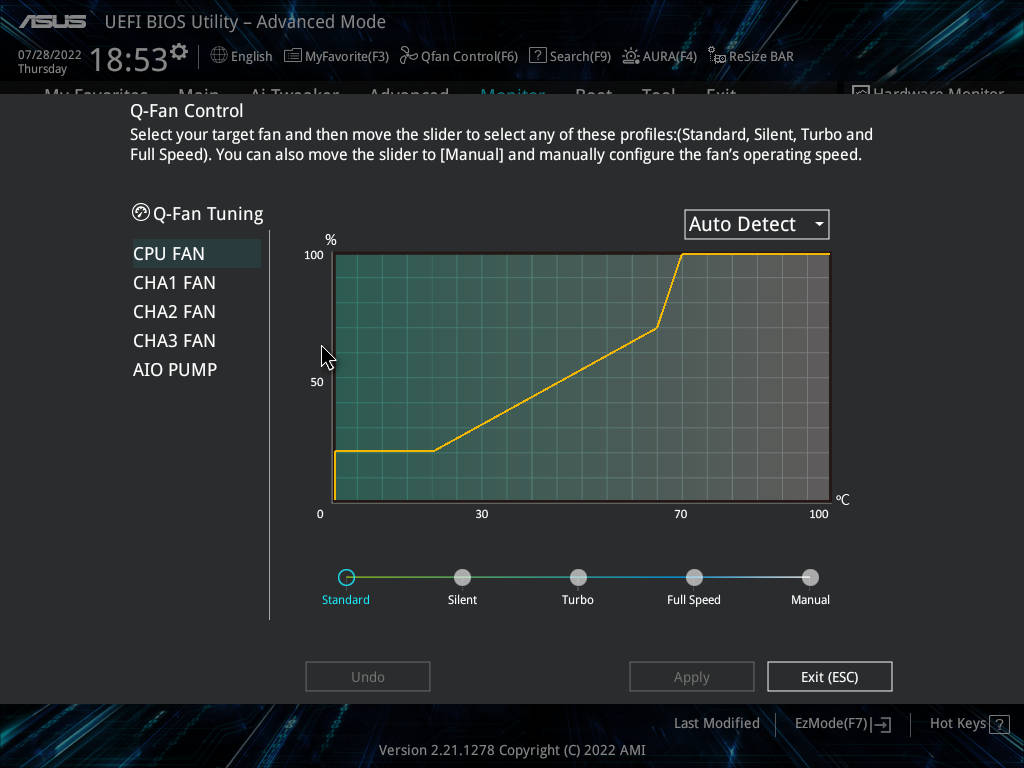

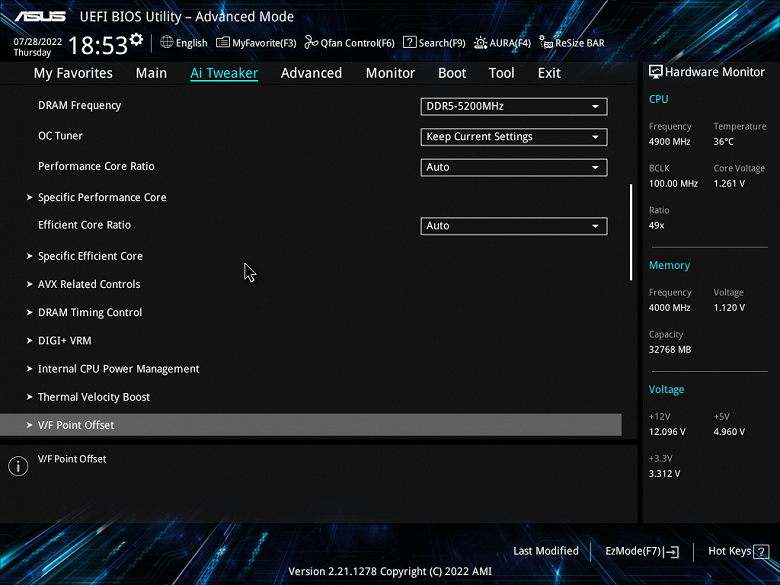

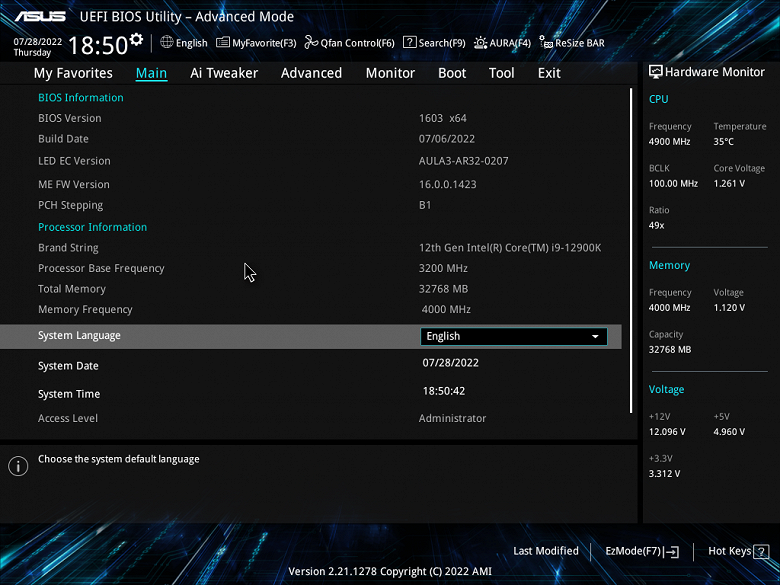

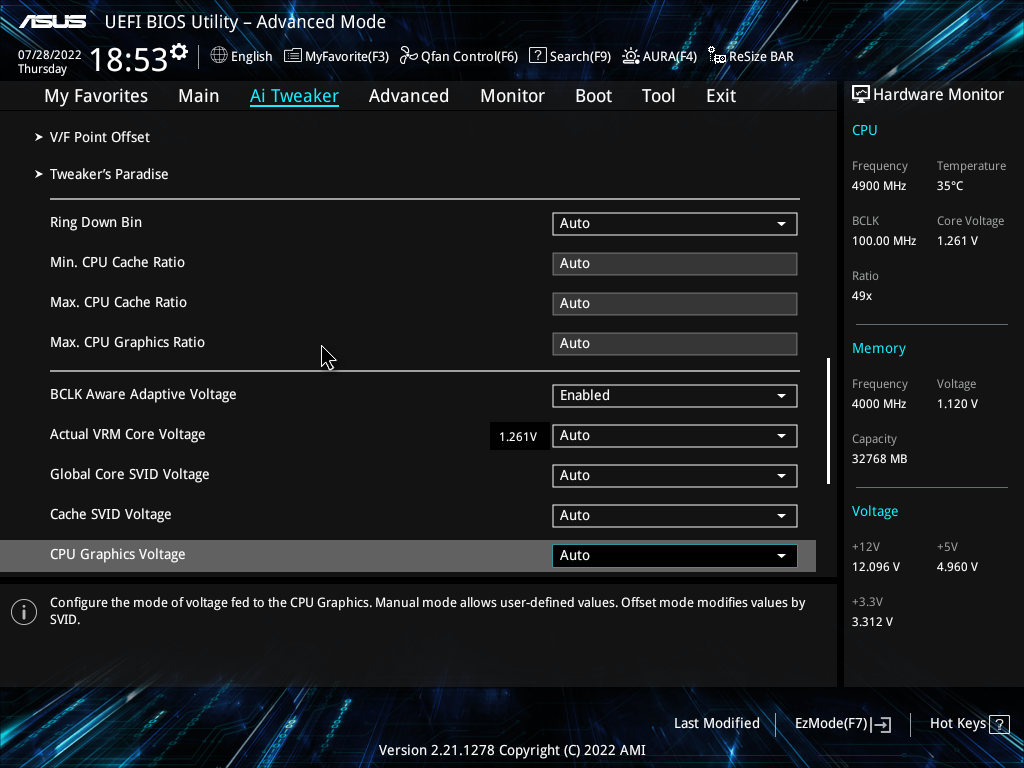

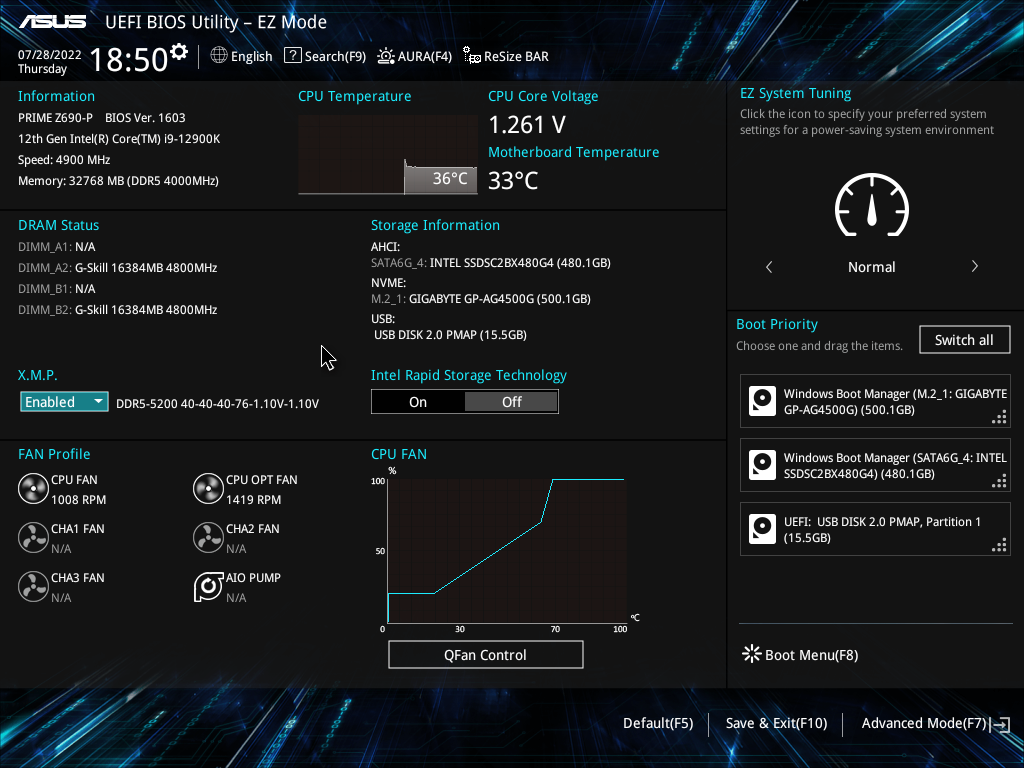

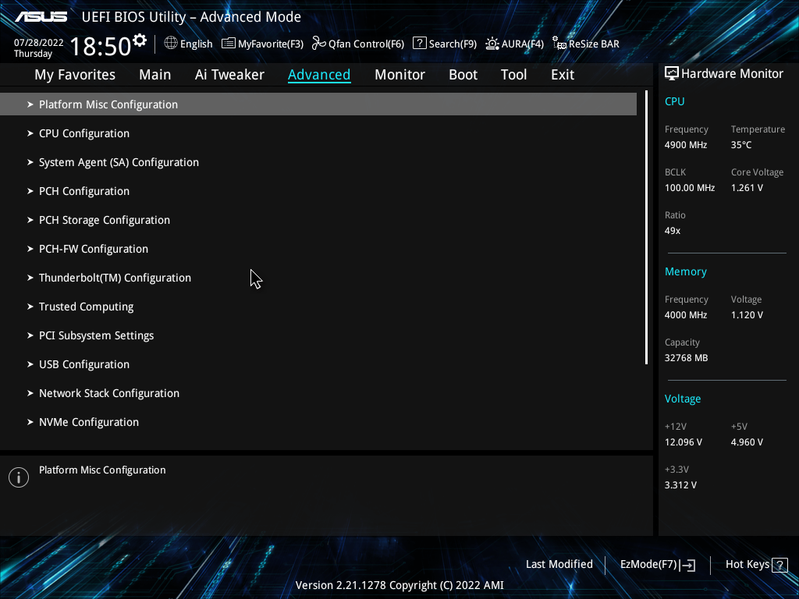

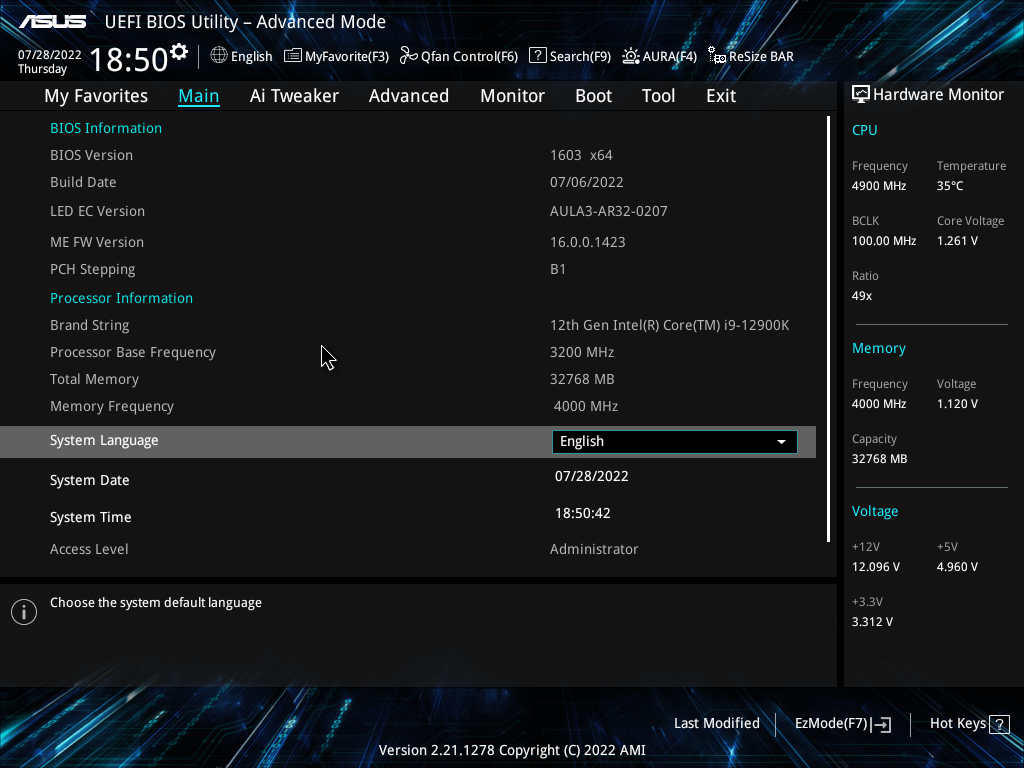

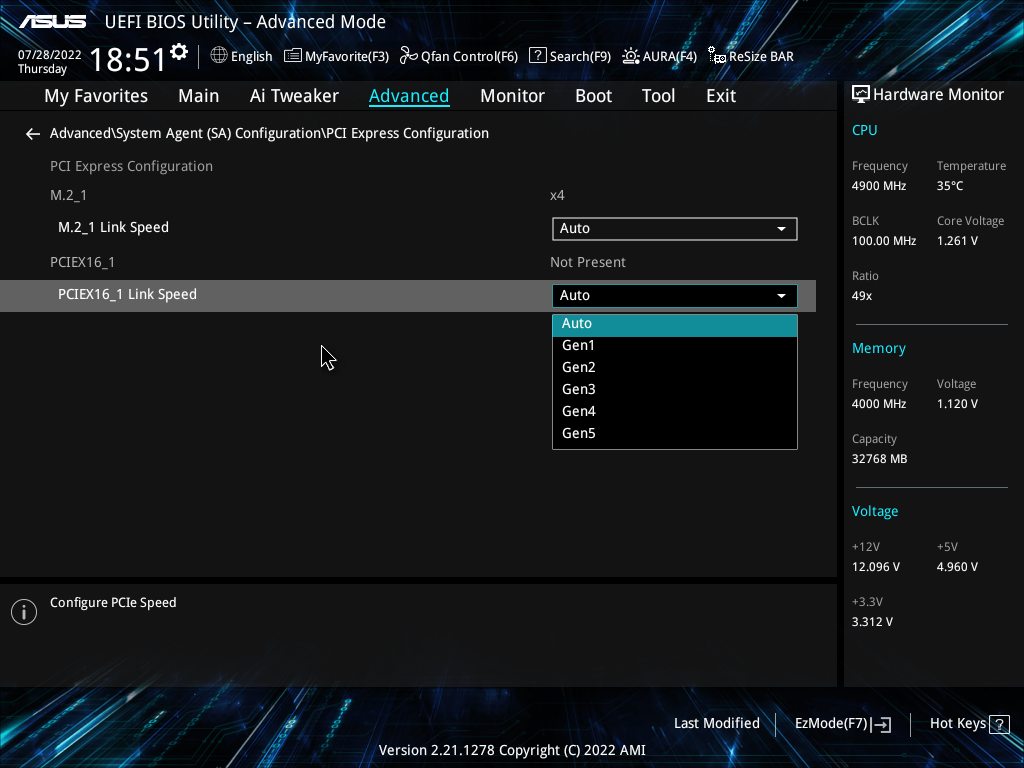

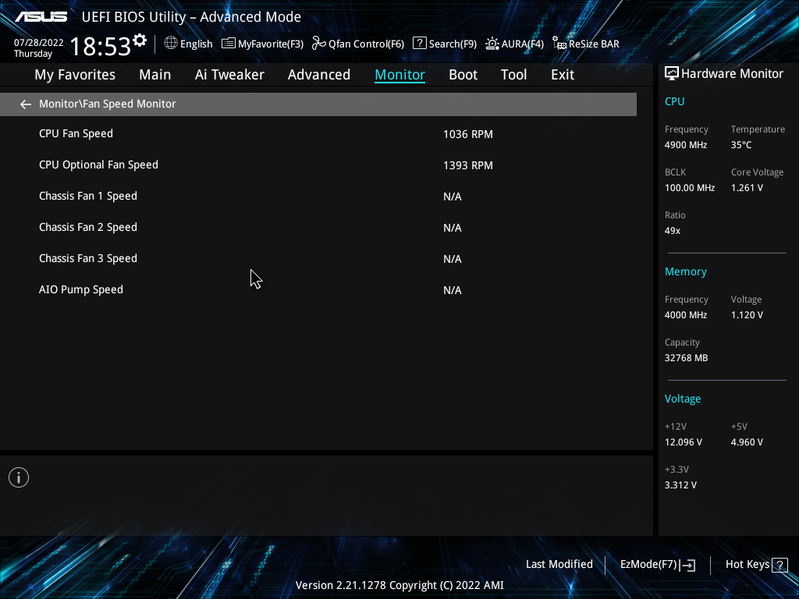

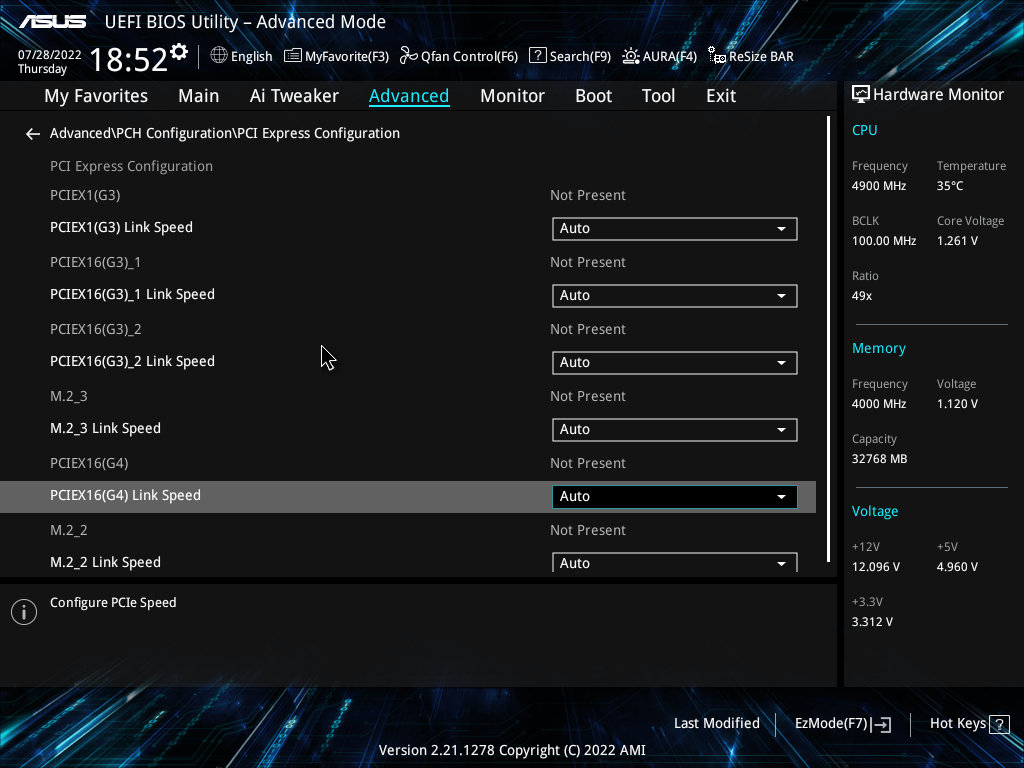

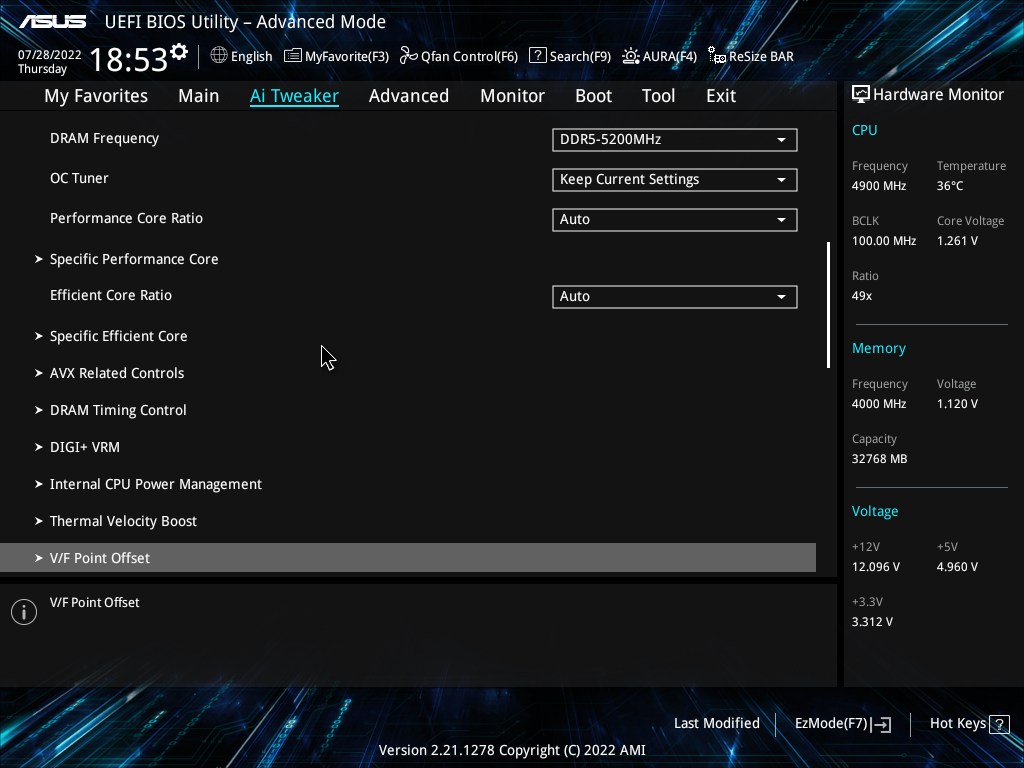

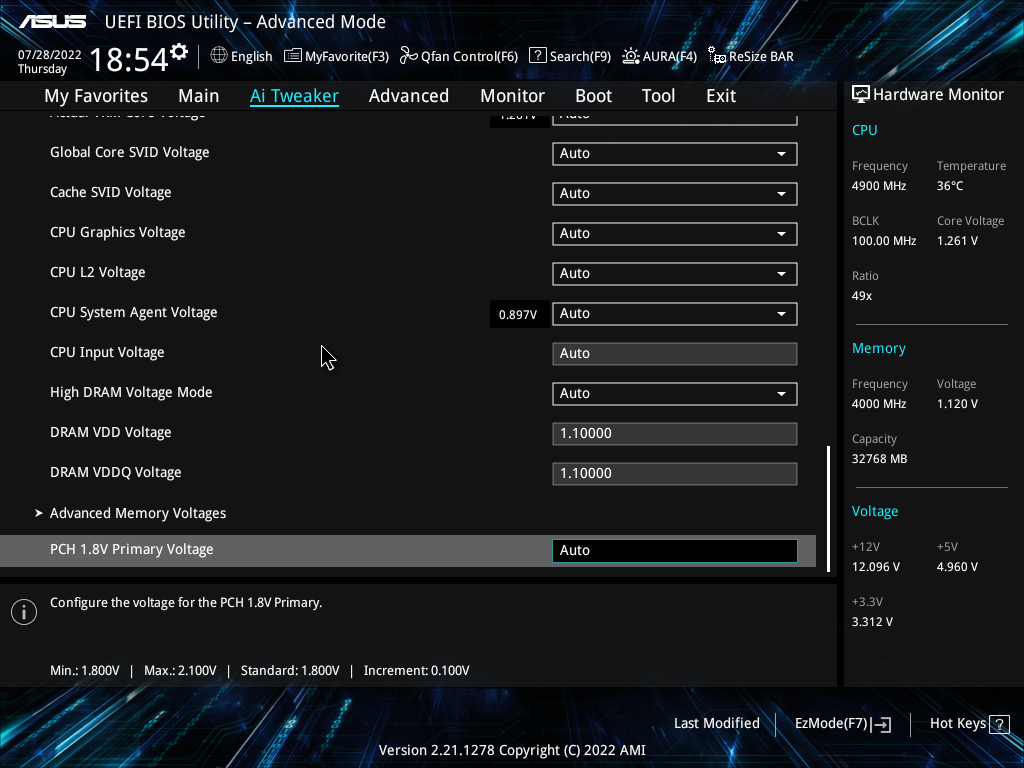

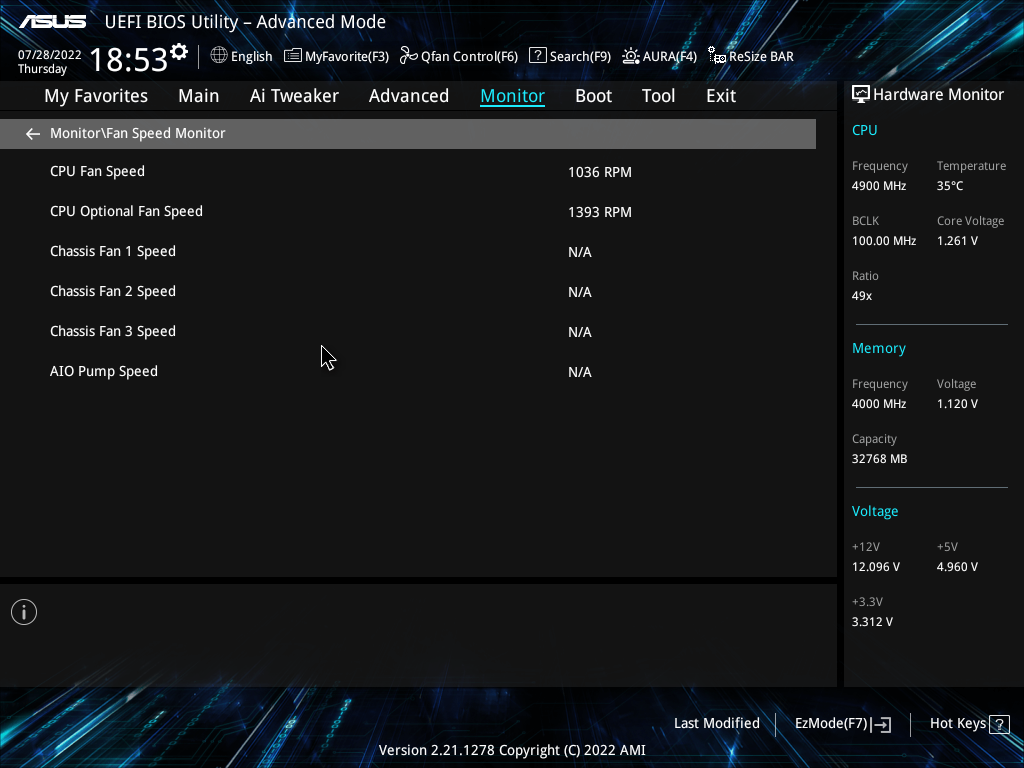

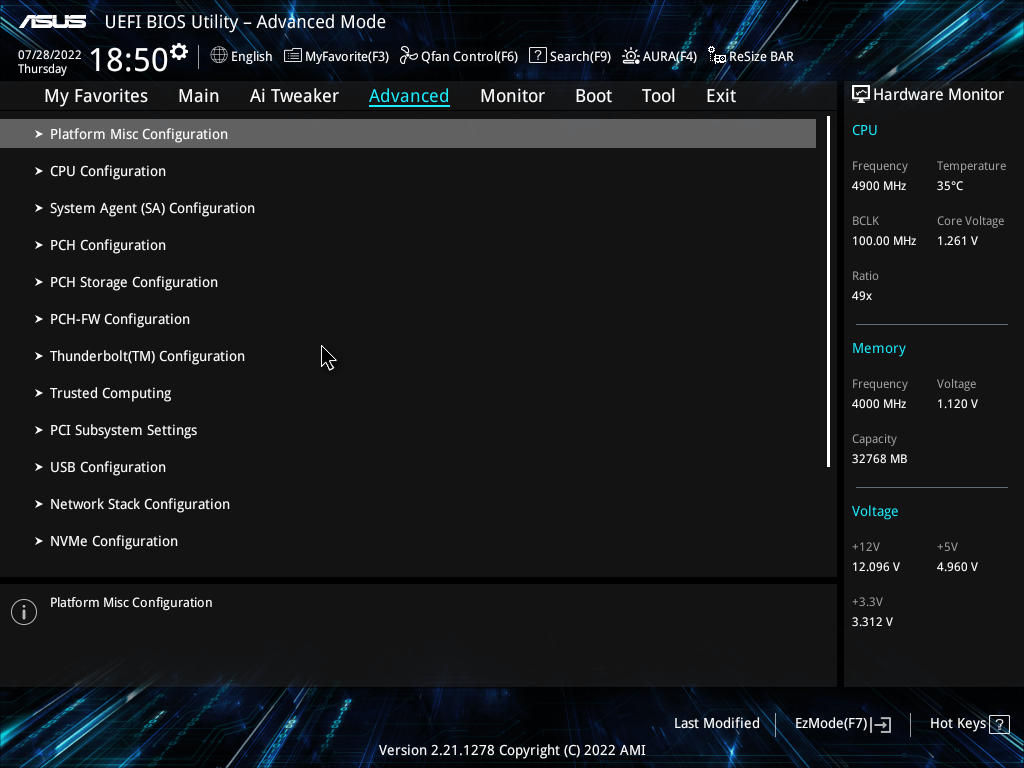

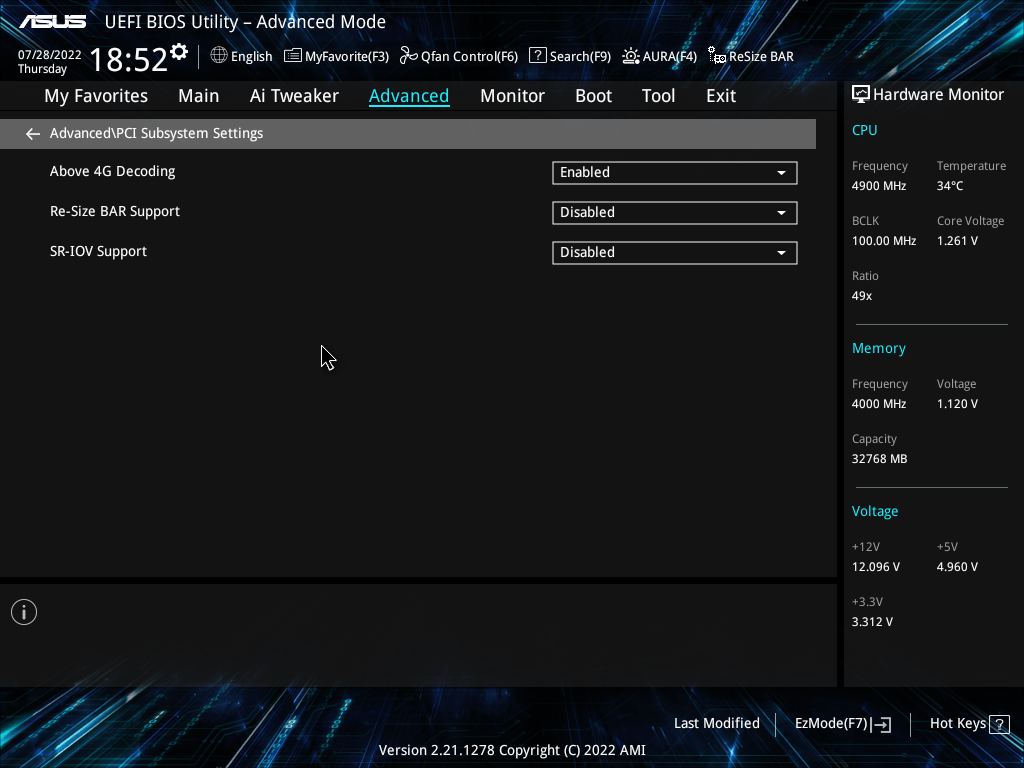

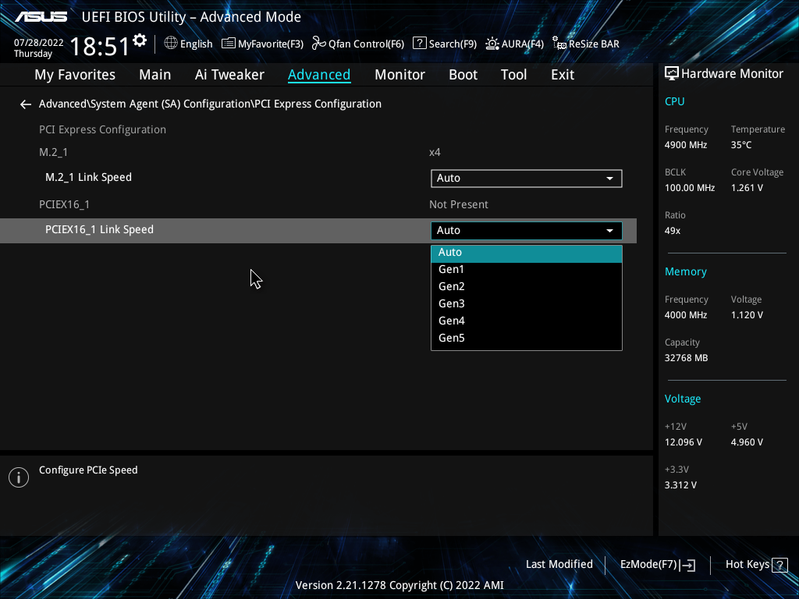

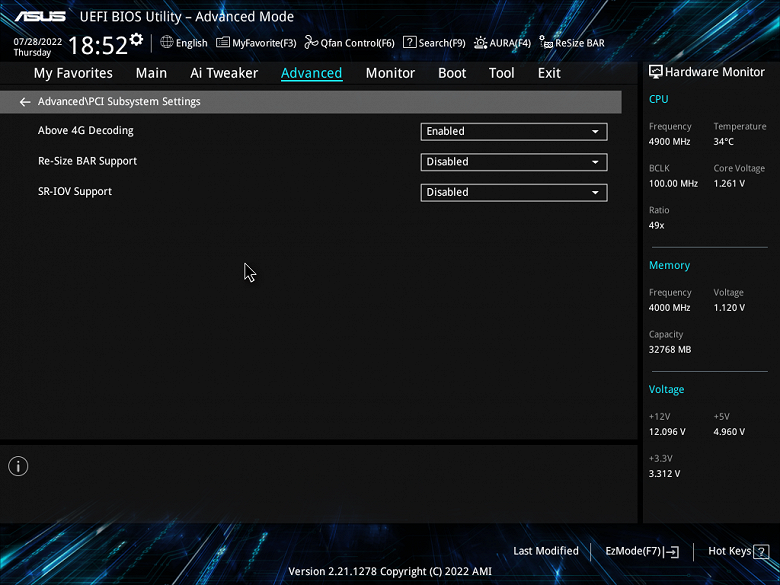

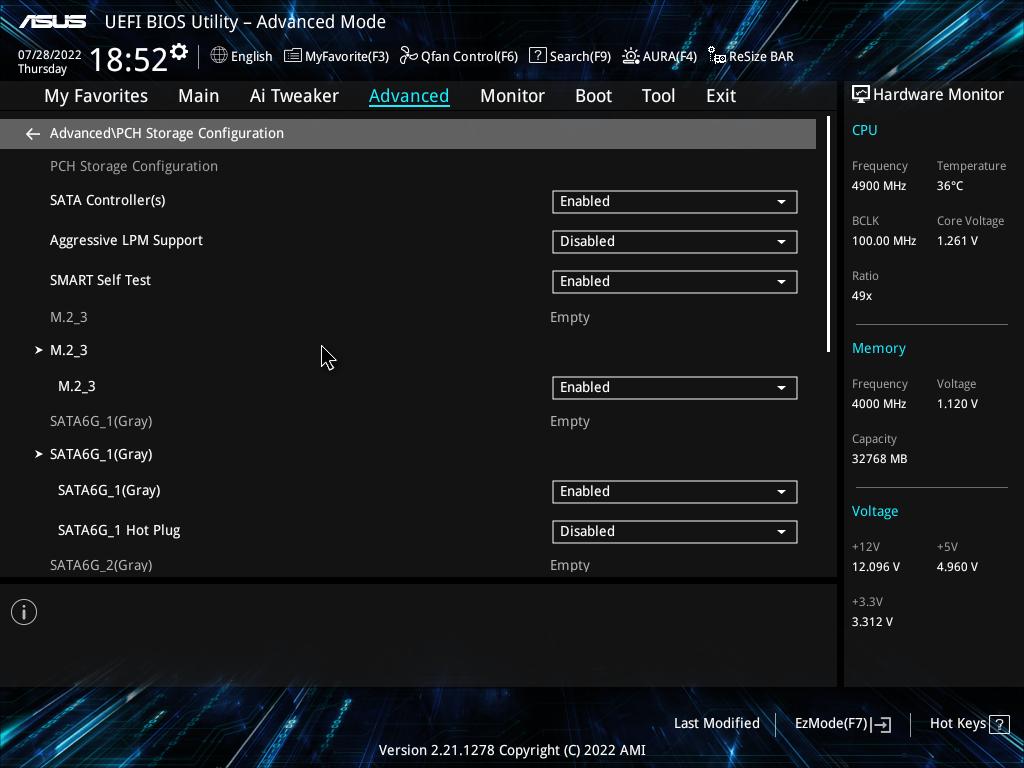

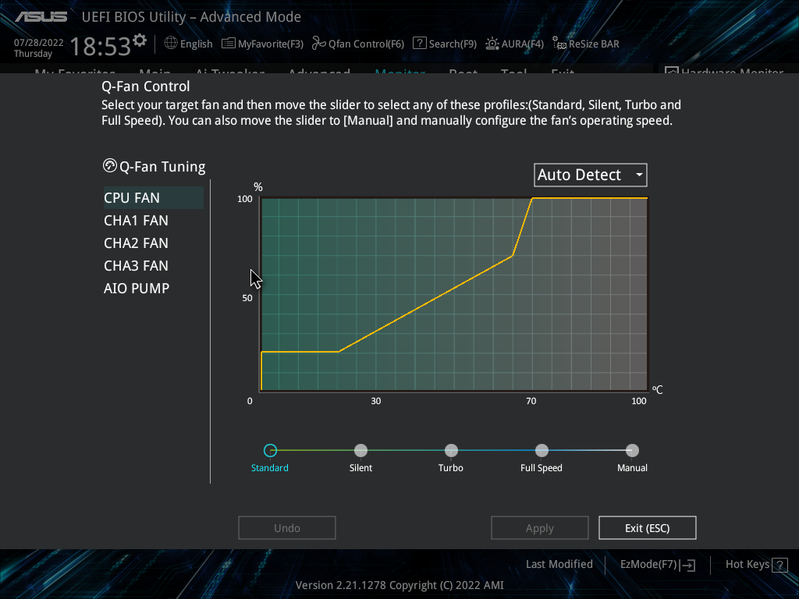

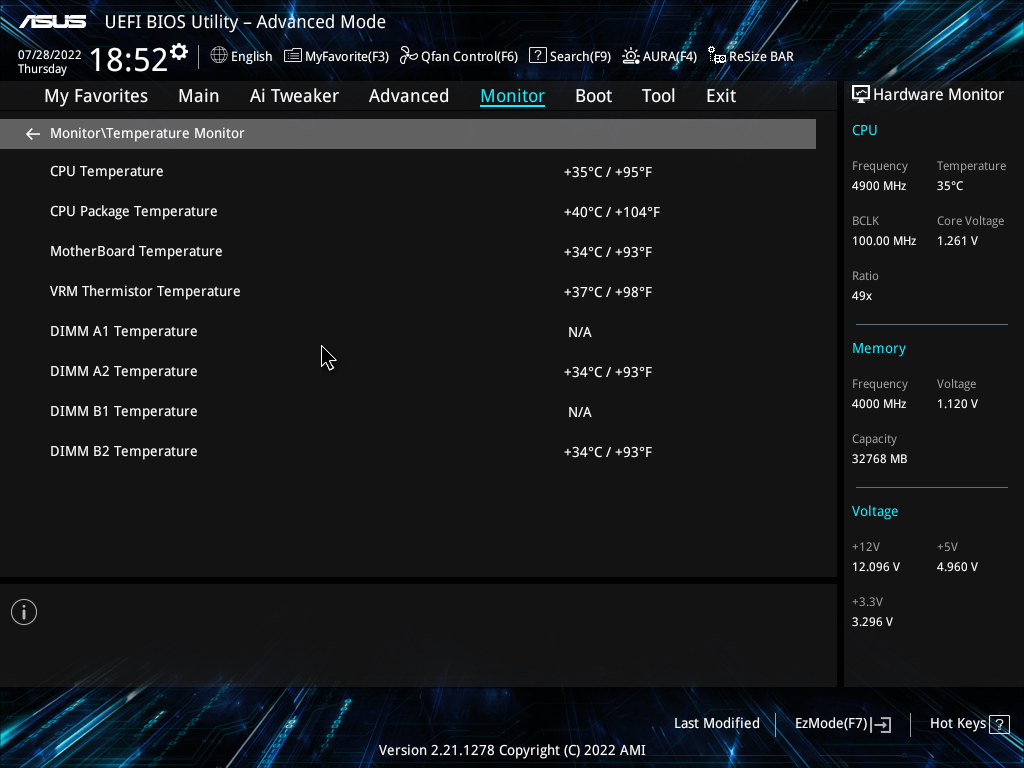

Настройки BIOS
Работоспособность (и разгон)

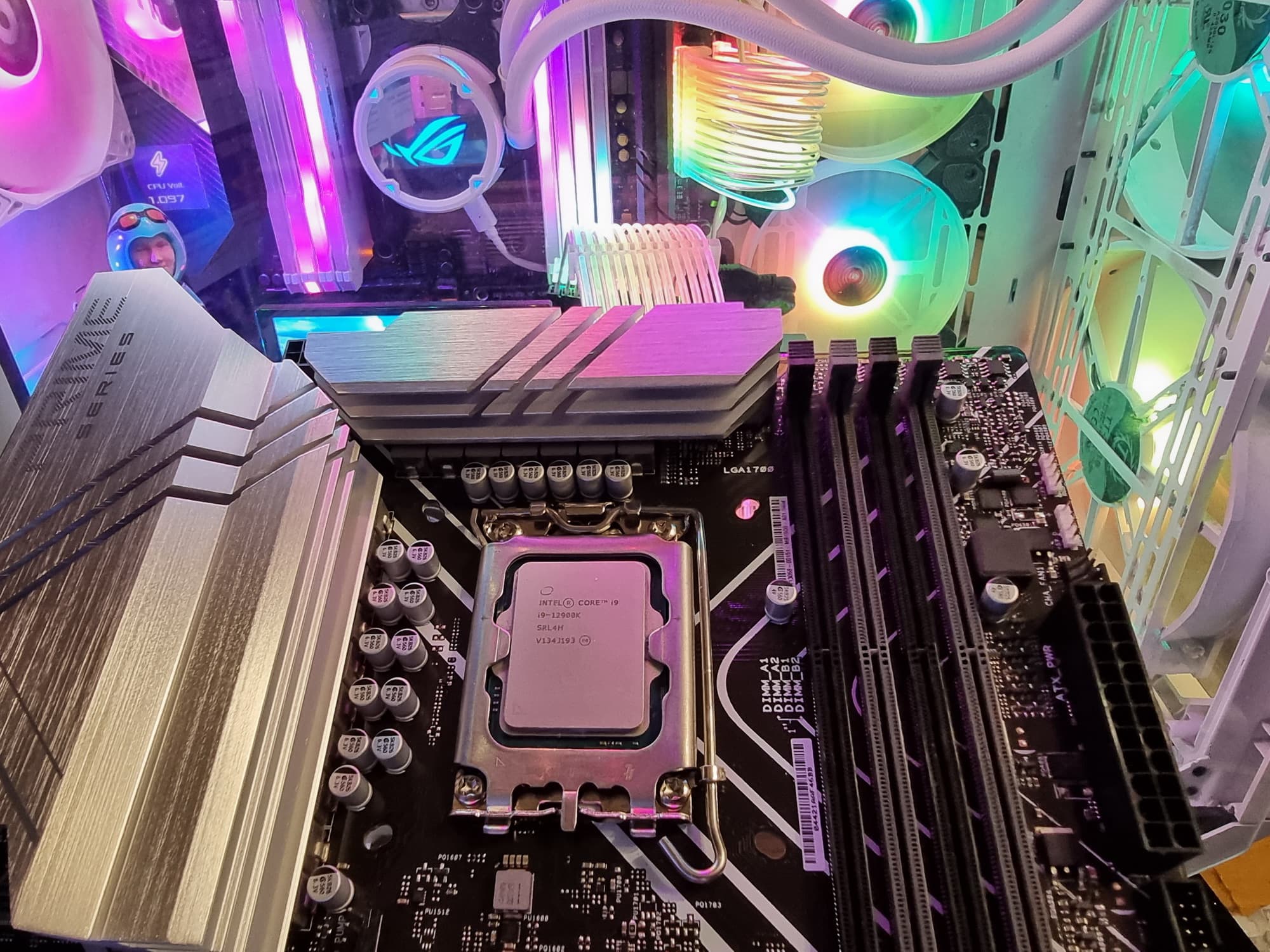

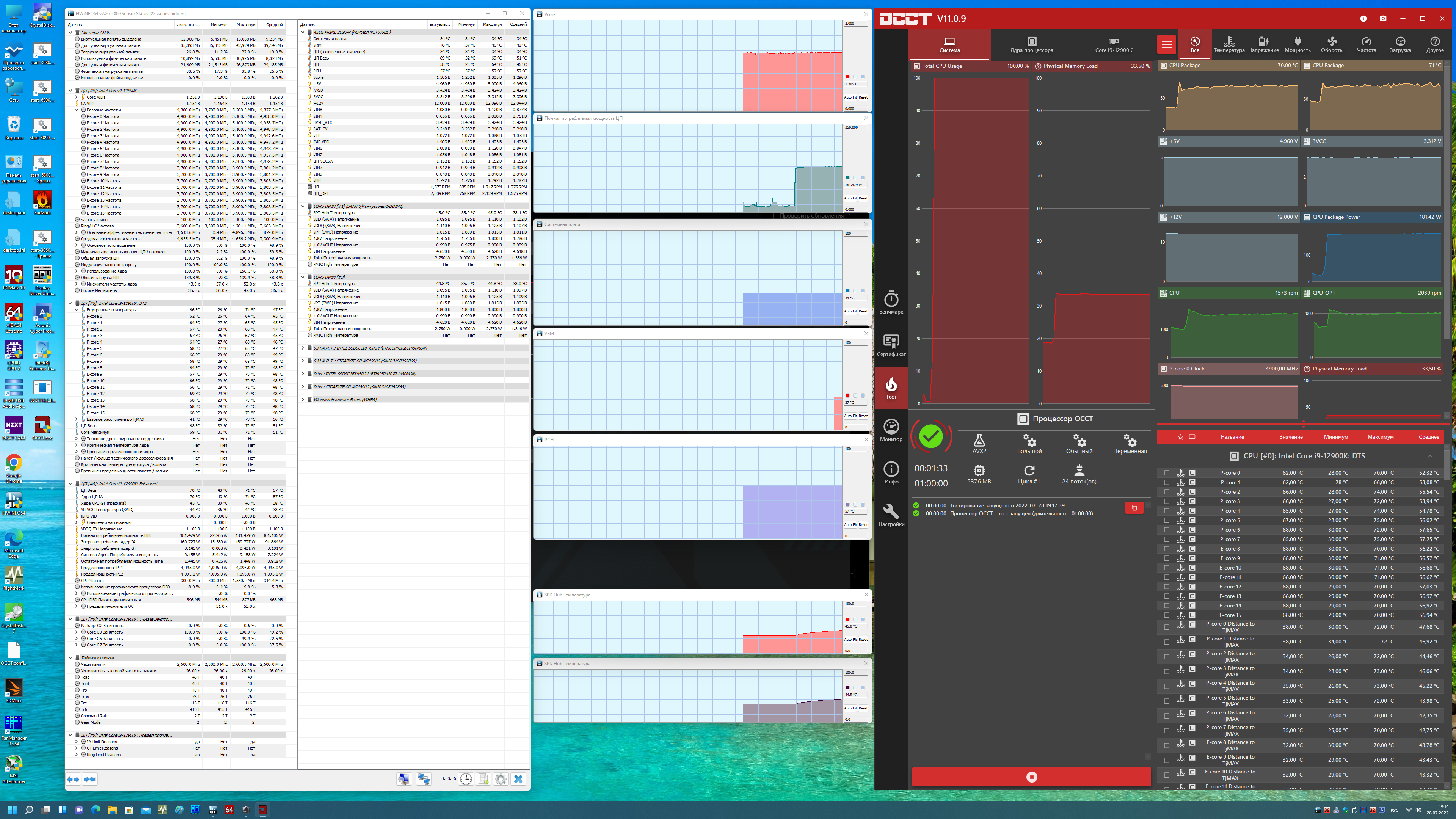

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.
Ну что же, снова мы видим очень хороший авторазгон на прежнем уровне: 4,9 ГГц по всем Р-ядрам и 3,7 ГГц по всем Е-ядрам. То есть программная система Turbo Boost, определив мощное питание, выставила очень высокие частоты работы.
Собственно мы видим такое на материнке, которая не входит во флагманскую серию ROG, которая сама по себе относится к среднему классу (а внутри него – к самым бюджетным). Очень и очень недурно!
Выводы
Материнская плата Asus Prime Z690-P представляет собой универсальное решение. В сравнении с флагманскими и даже средними по цене моделями на чипсете Z690 ценник у нее очень даже гуманный. Ну а если вы планируете приобрести материнскую плату дешевле 10 тысяч рублей, то в любом случае надо смотреть на модели, основанные на других чипсетах: B660 или H610.
Вернемся к Asus Prime Z690-P. У нее 15 портов USB разных видов (включая 1 самый быстрый USB 3.2 Gen2×2, а также 1 USB 3.2 Gen2 и 7 USB 3.2 Gen1), 4 слота PCIe х16 (один из которых подключен к процессору 16 линиями PCIe 5.0, а остальные подключены к чипсету и работают в режиме х4), 1 слот PCIe x1, 3 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, два других подключены к чипсету Z690 линиями PCIe 4.0), 4 порта SATA и 6 разъемов для вентиляторов. В принципе, для модели такого уровня поддержка периферии очень достойная.
Система питания процессора способна обеспечить работу любых совместимых процессоров с запасом на очень хороший разгон. Плата имеет неплохую систему охлаждения почти каждого потенциально греющегося элемента, однако накопители в слотах M.2 (кроме первого) лишены охлаждения, а ведь могли бы поставить радиаторы — копейки же стоят. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств. К минусам надо отнести всего 1 сетевой контроллер, пусть и 2,5 Гбит/с (но имеется слот для отдельно покупаемого модуля M.2/Wi-Fi/BT).
