ЖК-монитор LG E2350VR

Монитор широкоформатный и с относительно большой диагональю, что предварительно позволяет отнести его к универсальным, пригодным как для работы, так и для игр и просмотра кино. Производитель особо выделяет наличие функции «SUPER+ Resolution» и светодиодной подсветки.

Содержание:

Комплект поставки, технические характеристики и цена

Тип матрицыTN со светодиодной подсветкой
Диагональ58,4 см (23,6 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,265 мм
Яркость250 кд/м²
Контрастностьдинамическая 5 000 000:1
Углы обзора170° (гор.) и 160° (верт.) до контраста 10:1
Время отклика5 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Аудио/видеовход HDMI
  • Видеовход DVI-D (с HDCP)
  • Видеовход VGA
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Акустическая системаОтсутствует
Особенности

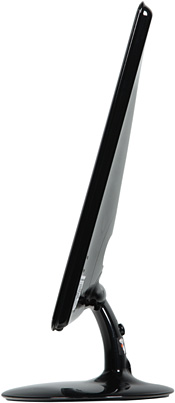

  • Регулировка подставки: наклон 5° вперед и 15° назад
  • Возможность низкой установки
  • Разъем для замка Кенсингтона
  • Функция Super+ Resolution
  • Функция автоматической подстройки яркости
Размеры (Ш×В×Г) 559,8×428,1×198,0 мм с подставкой,
559,8×354,5×39,9 мм без подставки
Масса3,3 кг
Потребляемая мощность28 типично,
1 Вт в режиме ожидания,
0,5 Вт в выключенном состоянии
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке)Н/Д(0)
Ссылка на сайт производителяwww.lg.com/ru/
Отчет MonInfo
Комплект поставки
  • Монитор
  • Основание подставки
  • Кабель питания
  • Внешний блок питания (100-240 В, 50/60 Гц на 12 В, 3 А постоянного тока)
  • Видеокабель VGA
  • Видеокабель DVI-D на DVI-D
  • Краткое руководство пользователя
  • CD-ROM с драйвером, ПО и руководствами пользователя

Внешний вид

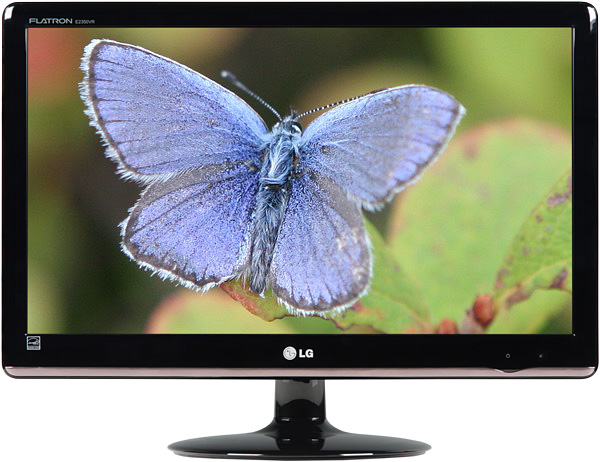

Изображение на экране - имитация :)

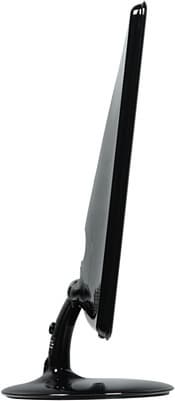

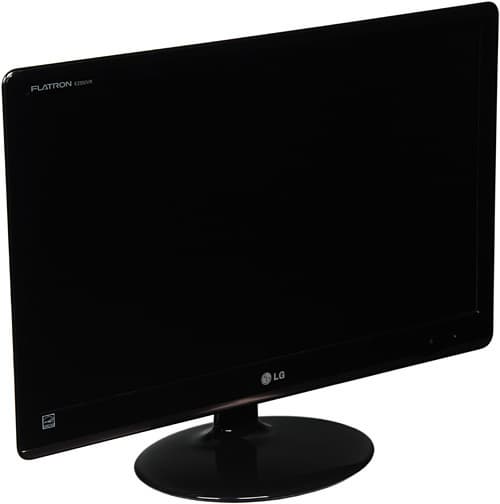

Корпус блока экрана, стойка и основание подставки изготовлены из черного пластика, видимая пользователю поверхность которого зеркально гладкая, маркая и не очень устойчивая к появлению царапин. Поверхность матрицы черная и матовая.

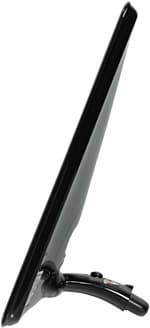

Side

Вдоль нижней кромки идет пластиковая вставка с поверхностью под неполированный металл. В нижнем правом углу рамки находятся значок кнопки питания и глазок датчика освещенности. Кнопки управления расположены левее кнопки питания. Все эти кнопки сенсорные, видимо, емкостные. При включении монитора загорается индикатор питания в виде волны под кнопкой питания (при работе светится неярко белым, а в режиме ожидания мигает) и шесть белых точечек, обозначающих местоположение сенсорных кнопок.

Buttons

Постоянную подсветку кнопок и индикатор питания можно отключить через меню установок. Разъем питания и интерфейсные разъемы расположены в неглубокой нише сзади и ориентированы назад.

Rear

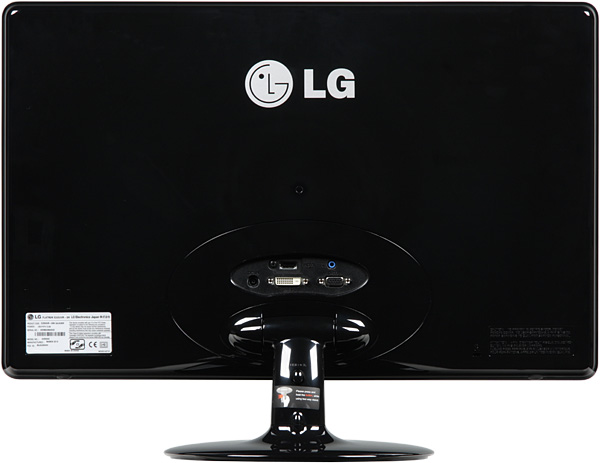

Монитор оснащен внешним блоком питания. На задней панели в нижней правой части можно обнаружить разъем для замка Кенсингтона. Основание подставки снизу усилено многочисленными ребрами жесткости. Шесть резиновых ножек-таблеток надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. К стойке основание прикручивается металлическим винтом с пазом под плоскую отвертку, которую может заменить монета. Шарнир позволяет немного наклонять блок экрана вперед и больше — назад.

Side   Side

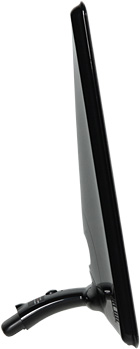

Монитор допускает также второй вариант установки с низким расположением экрана, который может быть удобнее при использовании монитора как дополнительного экрана к ноутбуку. Для перевода в это положение нужно снять (или не устанавливать) основание подставки, затем, нажав кнопку на стойке, отвести ее больше назад во второй диапазон углов. Теперь монитор можно ставить на горизонтальную поверхность. Сзади он будет опираться на отогнутую стойку, а спереди на две резиновые ножки, размещенные на нижней кромке экрана. При этом плоскость экран будет отклонена назад больше или меньше, в зависимости от величины отклонения стойки.

Side   Side

Коммутация

Connectors

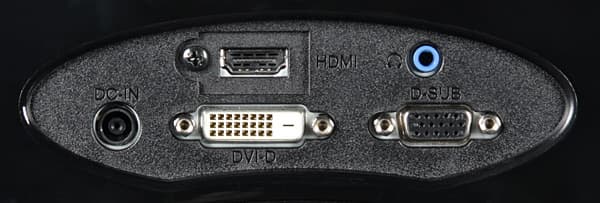

Монитор оснащен тремя входами: HDMI, DVI-D и VGA. Если сигнал с текущего входа пропадает, то монитор автоматически пытается переключиться на другой, а, не находя сигнала, монитор переходит в ждущий режим. Вход DVI-D поддерживает HDCP, поэтому, воспользовавшись кабелем-переходником (или переходником и HDMI-кабелем), к этому входу можно подключать бытовой плеер с HDMI-выходом. При подключении по HDMI в меню можно принудительно указать яркостный диапазон. Вход HDMI способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм.

OSD

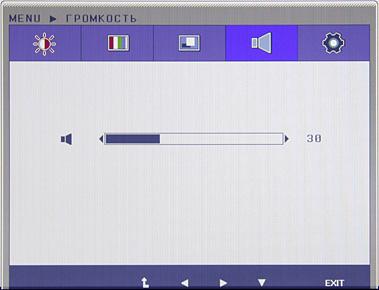

К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках громкость была достаточной, но без запаса. Качество звука в наушниках очень хорошее, в паузах шума не слышно.

Меню, локализация и управление

При первом прикосновении в область одной из кнопок на экран выводится короткое меню (нерусифицированное).

OSD

Выбрав одну из пиктограмм в этом меню, пользователь попадает в следующее или сразу запускает один из трех процессов — запуск автоматической подстройки под параметры VGA-сигнала, переключение входов или выключение монитора. Навигация по меню относительно удобная, отчасти благодаря тому, что в нижней части меню точно над кнопками располагаются подсказки по их функциям. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Есть русская версия экранного меню. Кириллический шрифт меню ровный и читаемый. Качество перевода на русский язык хорошее. К сожалению, монитор нам достался в неполной комплектации — не было руководства и диска с ПО, но с сайта компании мы смогли скачать русскую и английскую версии руководства. Качество русского руководства высокое.

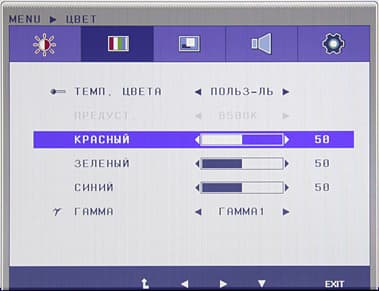

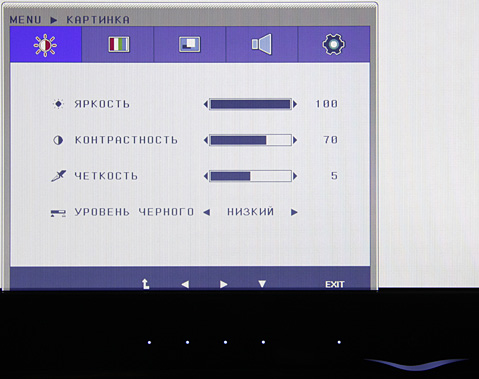

Присутствуют стандартные настройки КОНТРАСТНОСТЬ, ЯРКОСТЬ и ЧЕТКОСТЬ. Цветовая температура устанавливается или выбором одного из пяти предустановленных профилей или ручной регулировкой интенсивности трех цветов.

OSD

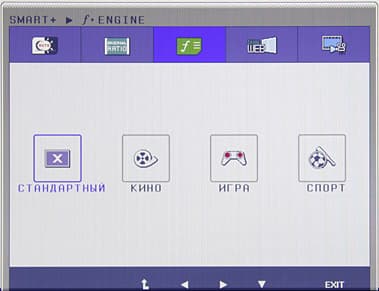

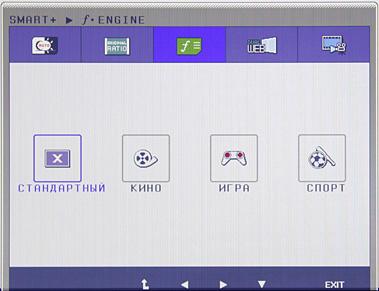

Также есть три профиля гамма-коррекции. Предустановленные сочетания настроек хранятся в нескольких нередактируемых профилях (страница F-ENGINE).

OSD

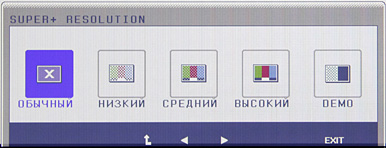

Есть режим с автоматической подстройкой яркости экрана под яркость внешнего освещения. На странице SUPER+ RESOLUTION можно выбрать один из трех режимов улучшения картинки, в которых в различной степени повышается контурная резкость, контрастность и насыщенность цветов.

OSD

При выборе иконки с подписью DEMO экран делится на две половинки, на одной демонстрируется исходное изображение, на другой скорректированное. Еще есть функции ДВОЙНАЯ МЕМБРАНА и РЕЖИМ «КИНО», но для их использования нужно установить программу Easy Set Package, которая нам не досталась, и которую мы не смогли найти на сайте производителя.

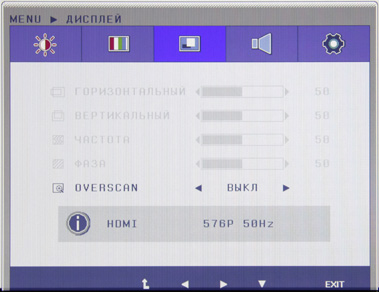

Режимов геометрической трансформации всего два: ШИРОКИЙ — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и ОБЫЧНЫЙ — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться. Доступность режимов определяется типом видеосигнала. При включении режима OVERSCAN изображение немного увеличивается так, что его периметр уже не вмещается в область экрана, что убирает возможные помехи по краям изображения.

OSD

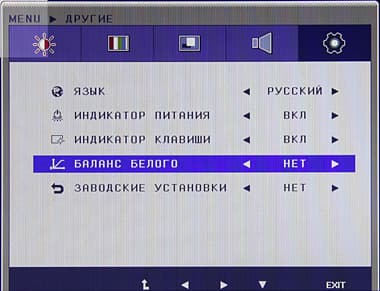

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Есть специальная функция, которая при VGA-подключении автоматически установит уровни черного и белого. Для этого нужно вывести на экран картинку, содержащую как черные, так и белые поля и включить функцию БАЛАНС БЕЛОГО.

OSD

Как при VGA, так и при DVI-D и HDMI-подключении поддерживается разрешение до 1920×1080 пикселей включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. По субъективным ощущениям цвета правильные и насыщенные. На взгляд белое и черное поля равномерные практически на всей площади экрана, но на черном поле присутствует неяркая засветка в виде вытянутых областей пошире снизу и совсем узкой сверху. Все оттенки цветов синтезируются с помощью динамического смешения цветов (дизеринга).

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор воспринимает чересстрочные сигналы 576i и 480i, и даже отображает их в режиме вывода по полям, но на экран выводится неубираемое предупреждение о несовместимости с таким сигналом. Режимы 576p, 480p, 720p, 1080i (вывод по полям) и 1080p монитор поддерживает. 1080p при 24 кадр/с не поддерживается. Тонкие градации оттенков различаются как в светах, так и в тенях (неустранимый завал в тенях и в светах соответствует границе диапазона 16-235). Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров. Применение профилей SUPER+ RESOLUTION несколько оживляет картинку, но профиль с максимальной коррекцией уже очень сильно искажает цвета. Уровень черного достаточно низкий, засветка восприятию темных сцен не мешает. В общем, монитор отлично справился с показом фрагментов кино- и мультипликационных фильмов, содержащих как темные, так и яркие сцены.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

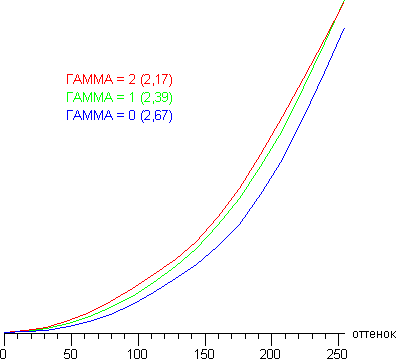

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра ГАММА. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

Gamma

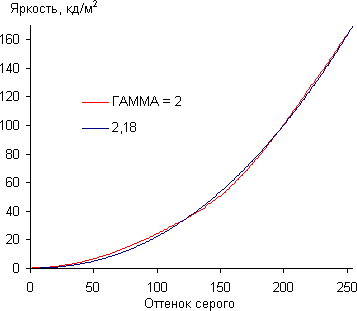

Реальная гамма-кривая ближе всего к стандартной при ГАММА = 2, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку КОНТРАСТНОСТЬ мы установили в 45, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Gamma

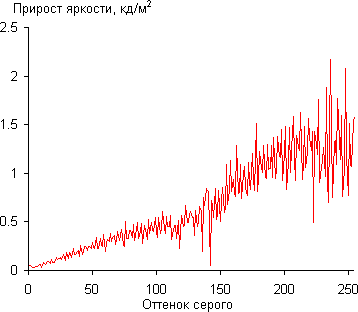

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего. Аппроксимация полученной гамма-кривой дала показатель 2,18, что близко к стандартному значению 2,2, при этом аппроксимирующая степенная функция несильно отклоняется от реальной гамма-кривой:

Gamma

Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват немного отличается от sRGB:

Gamut

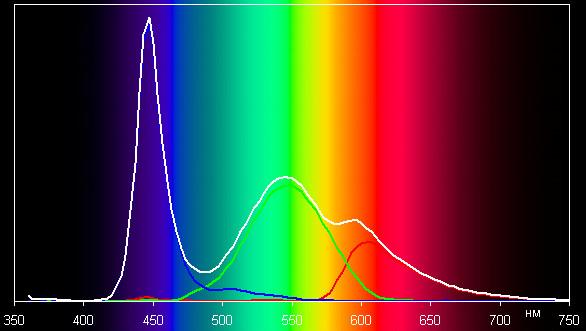

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

Spectrum

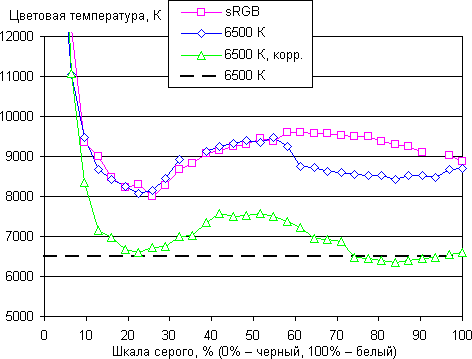

Такой спектр с тремя почти симметричными горбами по одному на каждый основной цвет характерен для мониторов, в которых используется светодиодная подсветка. Цветопередача ближе всего к стандартной в случае профиля sRGB. Также мы попытались вручную скорректировать цветопередачу, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB, профиля 6500 К и после ручной коррекции профиля 6500 К:

CT

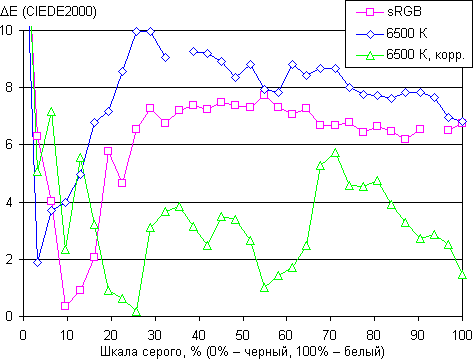

DE

Ручная коррекция немного улучшила цветопередачу, но некоторую вариацию оттенков на шкале серого не устранила.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерение равномерности белого и черного полей проводилось на тестовом шаблоне в виде шахматного поля 4 на 4 клетки, при этом датчик последовательно размещался в центре каждой клетки и ее цвет менялся с черного на белый. Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

ПараметрСреднееОтклонение от среднего
мин., %макс., %
Яркость черного поля0,22 кд/м²−19,118,9
Яркость белого поля213 кд/м²−13,79,9
Контрастность957:1−14,39,2

Аппаратные измерения показали хорошую равномерность яркости белого поля и контрастности, равномерность черного поля не очень высокая. В мониторе есть не отключаемая автоматическая подстройка яркости — на темных изображениях яркость уменьшается, а на светлых увеличивается. На черном поле во весь экран подсветка выключается совсем. Яркость начинает регулироваться с заметным опозданием, так что иногда яркость уменьшается уже после того, как темный кадр сменился на белый, а уже затем яркость резко возрастает. В целом, толку от такой подстройки яркости, небыстрой и с замедленной реакцией, немного.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки ЯРКОСТЬЯркость, кд/м²Потребление электроэнергии, Вт
10020627
50135,220,9
065,114,8

В режиме ожидания монитор потребляет 0,9 Вт, в выключенном состоянии — 0,3 Вт.

При уменьшении параметра ЯРКОСТЬ меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцания подсветки не видно, благодаря высокой частоте модуляции — 240 Гц.

Определение времени отклика и задержки вывода

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов, мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

При КОНТРАСТНОСТЬ = 66 (максимальное значение, при котором еще различимы все оттенки в светах) время отклика при переходе черный-белый-черный равно 5,6 мс (4,3 мс вкл. + 1,3 мс выкл.). Переходы между полутонами происходят в среднем за 21,3 мс в сумме. Режим с разгоном матрицы отсутствует.

Задержка вывода изображения относительно ЭЛТ-монитора составила 2,4 мс при VGA-подключении, при DVI — 6,3/9,4 мс (монитор как первичный/вторичный в системе).

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном и направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.

В вертикальной плоскостиВ горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

НаправлениеУгол, градусы
Вертикальное32/−33
Горизонтальное43/−43

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов +/−82° выше значения 10:1 для отклонения как по вертикали, так и по горизонтали.

Для количественной характеристики изменения цветопередачи при отклонении взгляда от перпендикуляра к экрану мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь экран. Так как свойства TN-матрицы фактически симметричны относительно вертикальной оси, то для экономии времени измерение цветового сдвига выполнялось только при отклонении вверх, вниз и вправо. Измерения проводились в диапазоне углов от 0 (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

Color ShiftColor Shift

Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при отклонении в любом направлении сильнее всего меняется оттенок белого поля, оттенок серого сильно меняется при отклонении вверх и по горизонтали, а основные цвета изменяются не очень сильно при отклонении в любом направлении. В целом, судя по углам обзора и по сдвигу цвета, матрица принадлежит к типичному представителю современных матриц типа TN.

Выводы

По качеству изображения монитор является типичным современным представителем с матрицей TN без явных отклонений в лучшую или худшую сторону. По совокупности свойств монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой и для просмотра кино. К отличительным особенностям можно отнести дизайн, сенсорные кнопки с белой подсветкой и подставку-трансформер. Чего явно не хватает, так это функции разгона матрицы.

Достоинства:

  • Интересный дизайн и подставка-трансформер
  • Три видеовхода
  • Хорошее качество звука в наушниках
  • Экономичность как следствие применения светодиодной подсветки
  • Яркость регулируется в широком диапазоне без ущерба для качества изображения
  • Русифицированное меню

Недостатки:

  • Значимых нет

Мы считаем, что монитор LG E2350VR заслуживает награду за уникальный дизайн.

Original Design - награда за уникальный дизайн модели




9 марта 2011 Г.
